Приказ Мининформсвязи России от 10.01.2006 N 1
(ред. от 23.04.2013)
"Об утверждении Правил применения оборудования систем телевизионного вещания. Часть I. Правила применения передатчиков эфирного телевидения"
(Зарегистрировано в Минюсте России 23.01.2006 N 7405)

В соответствии с пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных Постановлением Правительства Российской Федерации от 13.04.2005 N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463) и статьями 21 и 41 Федерального закона от 07.07.2003 N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) приказываю:

1. Утвердить прилагаемые Правила применения оборудования систем телевизионного вещания. Часть I. Правила применения передатчиков эфирного телевидения.

2. Направить настоящий Приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего Приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Антонюка Б.Д.

1. Настоящие Правила применения оборудования систем телевизионного вещания. Часть I. Правила применения передатчиков эфирного телевидения (далее - Правила) разработаны в соответствии со статьями 21 и 41 Федерального закона от 07.07.2003 N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи (далее - ЕСЭ) Российской Федерации.

2. Правила распространяются на передатчики эфирного телевидения аналоговые, цифровые и гибридные (далее по тексту - передатчики телевизионные) и содержат обязательные требования к ним при использовании в ЕСЭ Российской Федерации.

3. Передатчики телевизионные идентифицируются как радиоэлектронные средства (далее - РЭС), предназначенные для формирования и передачи радиосигналов в системах телевизионного вещания, и в соответствии с п. 27 "Перечня средств связи, подлежащих обязательной сертификации", утвержденного Постановлением Правительства Российской Федерации от 31.12.2004 N 896 (Собрание законодательства Российской Федерации, 2005, N 2, ст. 155), должны пройти процедуру обязательной сертификации в порядке, установленном "Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи", утвержденными Постановлением Правительства Российской Федерации от 13.04.2005 N 214 (Собрание законодательства Российской Федерации, 2005, N 28, ст. 2895).

4. Передатчики телевизионные классифицируются следующим образом:

4.1. По полосам частот:

- ОВЧ (очень высокие частоты) диапазоны частот:

I - 48,5...56,5 МГц и 58,0...66,0 МГц,

II - 76,0...100,0 МГц,

III - 174,0...230,0 МГц.

- УВЧ (ультравысокие частоты) диапазоны частот:

IV - 470,0...582,0 МГц,

V - 582,0...862 МГц.

4.2. По способу передачи сигнала:

- аналоговые - передатчики, функционирующие в аналоговом режиме;

- цифровые - передатчики, функционирующие в цифровом режиме;

- гибридные - передатчики, функционирующие в аналоговом или цифровом режиме.

4.3. По величине энергопотребления:

- передатчики класса Б с малым энергопотреблением - передатчики с питанием от источников постоянного тока и от сети переменного тока с током потребления в одной фазе до 16 А, напряжением питания сети переменного тока до 1000 В;

(в ред. Приказа Минкомсвязи России от 23.04.2013 N 93)

- передатчики класса А с питанием от сети переменного тока с током потребления в одной фазе более 16 А, напряжением питания сети переменного тока свыше 1000 В.

(в ред. Приказа Минкомсвязи России от 23.04.2013 N 93)

4.4. По условиям функционирования:

- передатчики телевизионные цифровые, предназначенные для совместного использования полосы радиочастот с аналоговыми передатчиками;

- передатчики телевизионные цифровые, предназначенные для совместного использования полосы радиочастот с маломощными радиопередатчиками других служб или радиоприемными устройствами (критический случай).

5. Первая группа требований устанавливается в целях обеспечения целостности ЕСЭ и включает в себя:

5.1. Требования к частотным диапазонам, номерам радиоканалов и номинальным полосам частот радиоканалов (пп. 7.1, 7.2, 8.2 Правил).

5.2. Требования к параметрам канала изображения (п. 7.3 Правил) и канала звукового сопровождения (п. 7.4 Правил) аналоговых и гибридных передатчиков телевизионных.

5.3. Требования к системе и параметрам сигналов цифрового телевизионного вещания (пп. 8.1 - 8.8 Правил).

6. Вторая группа требований устанавливается в целях обеспечения устойчивости функционирования ЕСЭ и включает в себя:

6.1. Исключен. - Приказ Минкомсвязи России от 23.04.2013 N 93.

6.2. Требования по устойчивости к колебаниям напряжения питающей сети (п. 16 Правил).

6.3. Требования к устойчивости передатчиков телевизионных при климатических воздействиях (п. 17 Правил).

7. Параметры, обеспечивающие целостность ЕСЭ, должны соответствовать следующим требованиям:

7.1. Частотные диапазоны, номера радиоканалов и номинальные полосы частот радиоканалов должны соответствовать приложению 1 к Правилам (таблица П.1.1).

7.2. Передатчики должны иметь возможность работать в системе смещения несущих частот (далее - СНЧ). Частота несущей изображения в сети эфирного телевидения:

с использованием простого смещения несущих частот

с использованием точного СНЧ

7.3. Параметры канала изображения должны соответствовать следующим требованиям:

7.3.1. Модуляция несущей частоты канала изображения - амплитудная с частичным подавлением нижней боковой полосы частот радиосигнала изображения (класс излучения - 7M62C3F). Полярность модуляции - негативная.

7.3.2. Выходная мощность передатчика телевизионного аналогового определяется мощностью радиоколебаний в пике синхроимпульсов на выходе канала изображения, и номинальное ее значение должно быть указано в технических условиях на конкретный тип передатчика. Отклонение выходной мощности от номинального значения должно быть в пределах не более +/- 10%.

7.3.3. Изменение пиковой мощности передатчика при изменениях среднего уровня модуляции от уровня черного до уровня белого - не более 0,5 дБ.

7.3.4. Вход канала изображения должен быть несимметричным относительно земли. Номинальное значение входного сопротивления должно быть 75 Ом при затухании несогласованности не менее 30 дБ в полосе частот от 0 до 6,0 МГц.

7.3.5. Уровень входного сигнала, при котором обеспечивается номинальное значение глубины модуляции канала изображения, должен быть в пределах (1 В +/- 0,5) В.

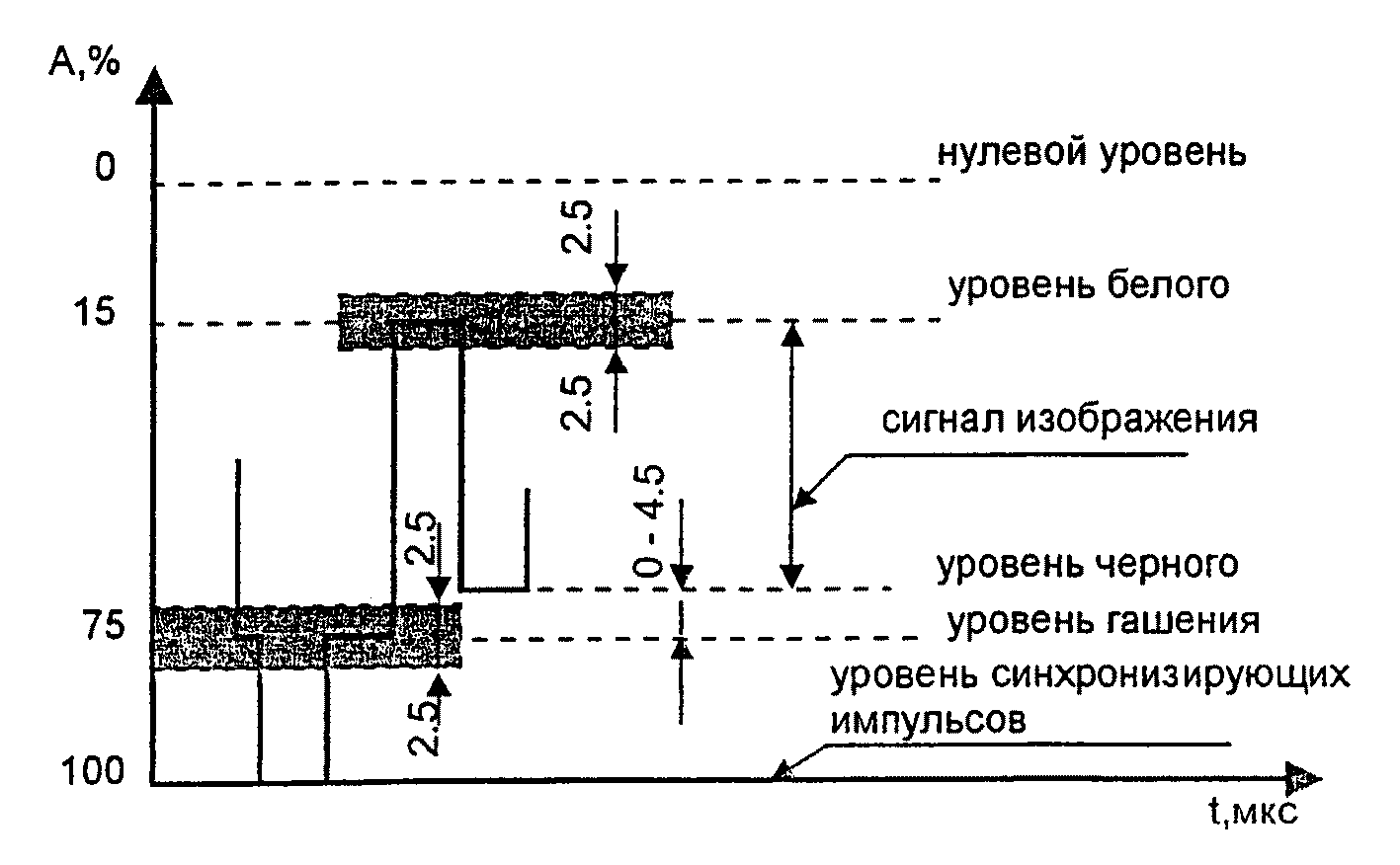

7.3.6. Уровни входного модулирующего сигнала канала изображения указаны в приложении 2 к Правилам (рисунок П.2.1).

7.3.7. Уровни выходного сигнала канала изображения указаны в приложении 2 к Правилам (рисунок П.2.2).

7.3.8. Дифференциальное усиление, измеренное между уровнями 15% и 75% при насадке с частотой 4,43 МГц и размахом 10%, - не более 8%.

7.3.9. Дифференциальная фаза - не более 4%.

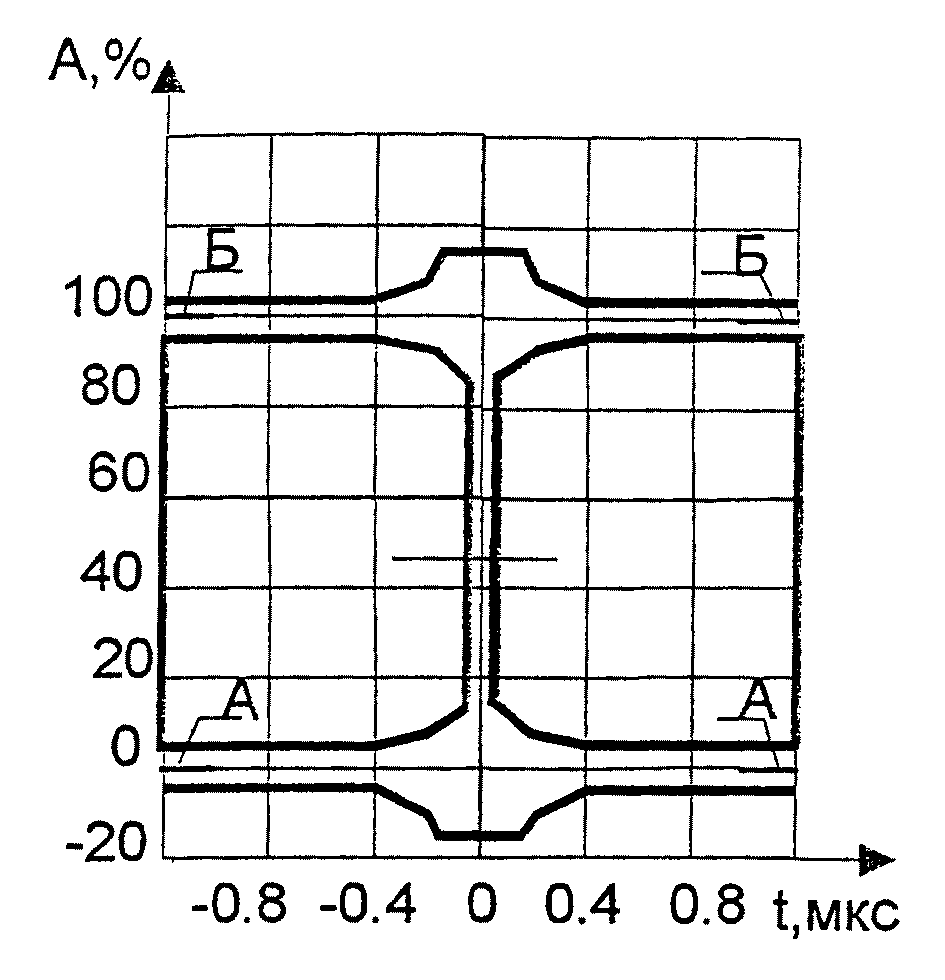

7.3.10. Переходная характеристика (фронт и срез импульса частотой от 15 до 250 кГц) указана в приложении 2 к Правилам (рисунок П.2.3).

7.3.11. Сквозная амплитудно-частотная характеристика тракта вход передатчика - выход демодулятора, измеренная на среднем уровне от 20% до 60%, указана в приложении 2 к Правилам (рисунок П.2.4).

7.4. Параметры канала звукового сопровождения должны соответствовать следующим требованиям:

7.4.1. Модуляция несущей частоты канала звукового сопровождения - частотная (класс излучения - 250KF3E). Номинальная девиация несущей частоты +/- 50 кГц. Номинальное значение постоянной времени цепи предыскажения амплитудно-частотной характеристики 50 мкс.

7.4.2. Номинальная величина отношения выходной мощности канала звукового сопровождения к пиковой мощности канала изображения - 1 : 10.

7.4.3. Отклонение выходной мощности канала звукового сопровождения от номинального значения, соответствующего п. 7.4.2, должно составлять не более +/- 10%.

7.4.4. Вход канала звукового сопровождения должен быть симметричным. Входное сопротивление в полосе частот 30...15000 Гц должно быть 600 +/- 60 Ом. Коэффициент асимметрии входа в полосе частот 30...15000 Гц должен быть не более 1%.

7.4.5. Номинальный уровень входного напряжения, необходимого для обеспечения 100-процентной модуляции частотой 1000 Гц, должен составлять 0 дБм (0,775 Вэфф), диапазон регулировки входного уровня должен быть не менее +/- 6 дБ.

7.5. Параметры, относящиеся к использованию радиочастотного спектра, должны соответствовать следующим требованиям:

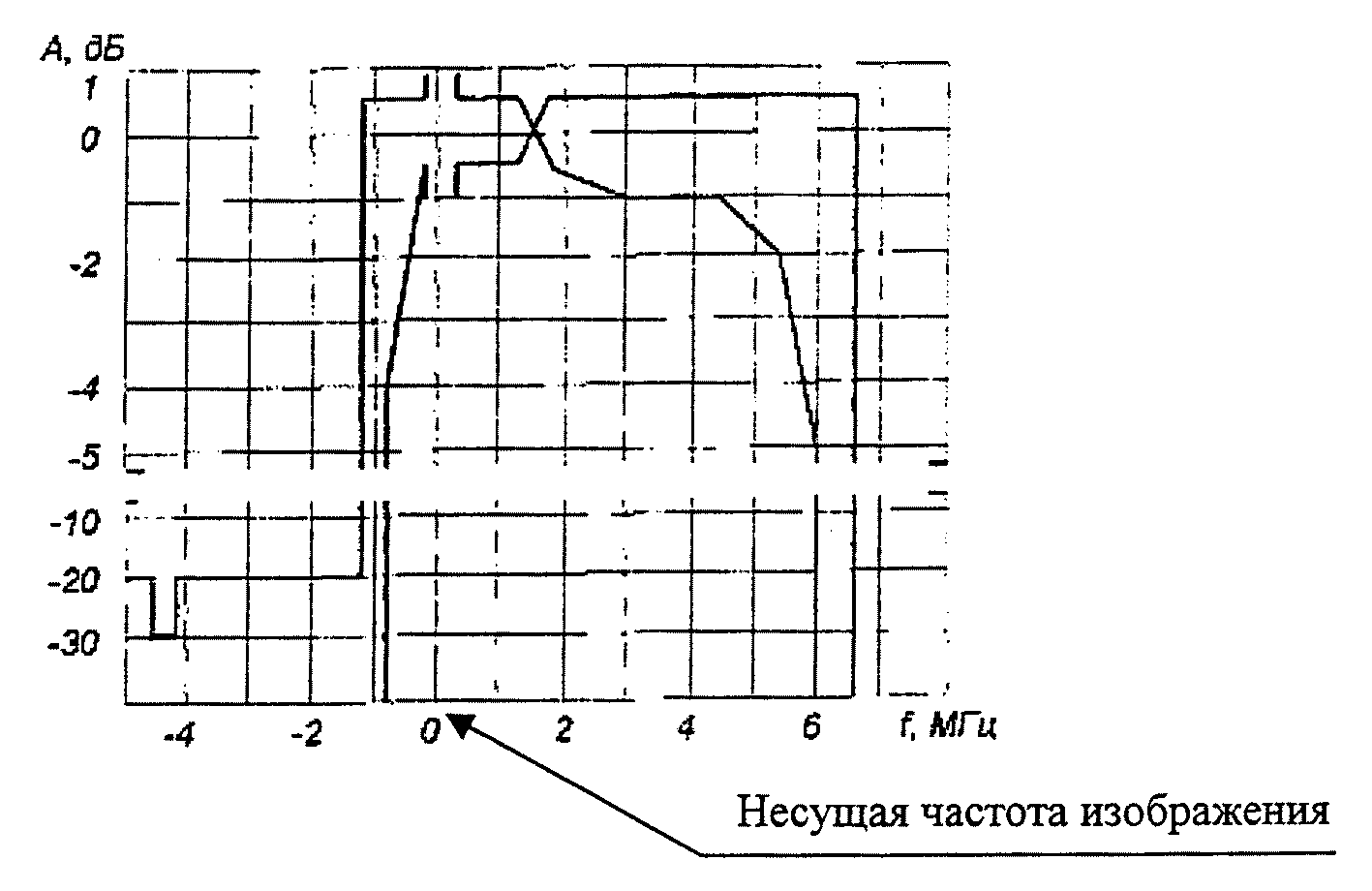

7.5.1. Амплитудно-частотная характеристика боковых полос передатчика должна соответствовать приложению 4 к Правилам (рисунок П.4.1).

7.5.2. Уровни побочных радиоколебаний, передаваемых передатчиком в антенный фидер на частотах побочных радиоизлучений, указаны в приложении 5 к Правилам.

7.5.3. Отклонение несущих частот изображения и звукового сопровождения в системе использования простого смещения несущих частот должно быть в пределах +/- 100 Гц от их номинального значения.

Отклонение несущих частот изображения и звукового сопровождения в системе с использованием точного СНЧ отклонение несущей частоты изображения должно быть в пределах +/- 1 Гц от номинального значения.

8. Параметры, обеспечивающие целостность ЕСЭ, должны соответствовать следующим требованиям:

8.1. Передатчики телевизионные цифровые должны обеспечивать формирование и передачу радиосигналов европейской системы цифрового телевизионного вещания DVB согласно п. 1 Распоряжения Правительства Российской Федерации от 25 мая 2004 г. N 706-р "О внедрении в Российской Федерации европейской системы цифрового телевизионного вещания DVB <*>" (Собрание законодательства Российской Федерации, 2004, N 22, ст. 2211), класс излучения X7FWX.

--------------------------------

Справочно: <*> В международной практике используется аббревиатура DVB (Digital Video Broadcasting - Цифровое телевизионное вещание).

8.2. Передатчики должны иметь возможность работать в любом заранее заданном радиоканале III - V частотных диапазонов, указанных в приложении 1 к Правилам.

8.3. Передатчики должны обеспечивать модуляцию COFDM <*> (режимы 2К, 8К и/или 4К).

--------------------------------

Справочно: <*> В международной практике используется аббревиатура COFDM (Coded Orthogonal Frequency Division Multiplexing - Кодированное ортогональное частотное мультиплексирование).

8.4. Выходная мощность передатчика определяется эффективным значением мощности радиосигнала, и номинальное ее значение должно быть указано в технических условиях на конкретный тип передатчика. Отклонение мощности от номинального значения должно быть в пределах не более +/- 10%.

8.5. Передатчики должны иметь последовательный асинхронный ASI <*> и/или параллельный синхронный SPI <**> интерфейсы для приема транспортного потока MPEG-2 <***> или MPEG-4, образованного пакетами с фиксированной длиной 188 байт.

--------------------------------

Справочно: <*> В международной практике используется аббревиатура ASI (Asynchronous Serial Interface - асинхронный последовательный интерфейс).

Справочно: <**> В международной практике используется аббревиатура SPI (Synchronous Serial Interface - синхронный параллельный интерфейс).

Справочно: <***> В международной практике используется аббревиатура MPEG (Moving Pictures Expert Group - способ представления информации об изображении, звуке и свойствах передаваемого сообщения).

8.6. Передатчик должен обеспечивать передачу информационного потока с параметрами: скорость кода, защитный интервал и скорость цифрового потока, указанными в приложении 3 к Правилам (рисунок П.3.1), в режимах 2К и 8К несущих.

--------------------------------

Справочно: <*> В международной практике используется аббревиатура BER (Bit Error Ratio - Коэффициент ошибок на бит).

8.8. Среднеквадратическое значение коэффициента ошибок модуляции MER <*> должно быть не менее 35 дБ.

--------------------------------

Справочно: <*> В международной практике используется аббревиатура MER (Modulation Error Ratio - Коэффициент ошибок модуляции несущей радиосигнала).

9. Параметры, относящиеся к использованию радиочастотного спектра, должны соответствовать следующим требованиям:

9.1. Значение центральной частоты передатчика должно обеспечивать положение спектра излучаемого колебания в границах заданного канала в соответствии с приложением 1 к Правилам (таблица П.1.1). Отклонение центральной частоты в спектре выходного сигнала от средней частоты рабочего канала должно быть в пределах +/- 100 Гц.

9.2. Уровень спектральной плотности мощности внеполосных составляющих спектра выходного сигнала передатчика, предназначенного для совместного использования полосы радиочастот с аналоговыми передатчиками, в области отстроек +/- (3,9...12) МГц от центральной частоты не должен превышать значений в соответствии с приложением 3 к Правилам (таблица П.3.2).

9.3. Относительный уровень спектральной плотности мощности внеполосных составляющих спектра выходного сигнала передатчика в области отстроек +/- (3,9...12) МГц от центральной частоты для критического случая не должен превышать значений в соответствии с приложением 3 к Правилам (таблица П.3.3).

9.4. Уровни побочных радиоколебаний, передаваемых передатчиком в фидер антенны на частоте побочного радиоизлучения, должен быть не более минус 60 дБ по отношению к эффективной мощности радиопередатчика.

10. Гибридные передатчики должны обеспечивать возможность работы либо в аналоговом, либо в цифровом режимах вещания.

11. Переход от аналогового режима вещания к цифровому может осуществляться с помощью органов управления передатчиком или по каналу управления передатчиком.

12. Допускается осуществлять переход от аналогового к цифровому режиму вещания путем замены отдельных блоков передатчиков, в частности заменой возбудителя передатчика для аналогового вещания на возбудитель для цифрового вещания, а также заменой пассивных выходных элементов или применением специальных видов коррекции.

13. При работе телевизионного передатчика в аналоговом режиме он должен соответствовать требованиям раздела III Правил.

14. При работе телевизионного передатчика в цифровом режиме он должен соответствовать требованиям раздела IV Правил.

15. Исключен. - Приказ Минкомсвязи России от 23.04.2013 N 93.

16. Требования устойчивости к колебаниям напряжения питающей сети.

16.1. Изменение выходной мощности передатчиков при медленных колебаниях напряжения сети от +10% до минус 15% номинального значения при частоте напряжения сети (50 +/- 1) Гц должно быть не более +/- 0,25 дБ.

17. Требования устойчивости к климатическим воздействиям.

17.1. Передатчики должны соответствовать требованиям настоящих Правил при воздействии следующих климатических факторов внешней среды:

- температура воздуха в помещении от +5 град. С до +45 град. С;

- относительная влажность 80% при температуре 20 град. С;

- высота над уровнем моря не более 2500 м.

Таблица П.1.1. Частотные диапазоны, номера радиоканалов, номинальные полосы частот радиоканалов, номинальные значения частот несущих

Таблица П.1.2. Значения смещения частоты несущей изображения в сети эфирного телевидения с СНЧ

Таблица П.2.1. Координаты точек перегиба

Таблица П.2.2. Координаты точек перегиба

Таблица П.3.1. Скорость кода, защитный интервал и скорость цифрового потока (Мбит/с)

--------------------------------

Справочно: <*> В международной практике используется аббревиатура QPSK (Qvadrature Phase Shift Keying - 4-позиционная фазовая модуляция).

Справочно: <**> В международной практике используется аббревиатура QAM (Qvadrature Amplitude Modulation - 16 или 64 позиционная квадратурная амплитудная модуляция).

Таблица П.3.2. Значения спектральной плотности мощности внеполосных составляющих спектра выходного сигнала цифрового передатчика, предназначенного для совместного использования полосы радиочастот с аналоговыми передатчиками, в области отстроек +/- (3,9...12) МГц от центральной частоты. Полоса пропускания анализатора спектра 4 кГц

Таблица П.3.3. Огибающая кривая спектральной плотности мощности внеполосных составляющих спектра выходного сигнала цифрового передатчика в области отстроек +/- (3,9...12) МГц от центральной частоты для критического случая. Полоса пропускания анализатора спектра 4 кГц

Таблица 4.1. Координаты точек перегиба

Таблица П.5.1. Уровни побочных радиоколебаний на входе фидера антенны передатчика или на входе эквивалента антенны

В таблице П.5.1 введены следующие обозначения:

P - средняя выходная мощность передатчика (для аналогового передатчика на уровне гашения видеосигнала), Вт, дБВт;

Pi - максимально допустимая мощность побочных радиоколебаний, дБм;

Апи - минимально допустимая величина ослабления уровня побочных радиоколебаний относительно уровня основных радиоколебаний, дБс.

Примечания: 1. Должно быть выполнено хотя бы одно из условий, приведенных в таблице П.5.1.

2. Абсолютный уровень средней мощности побочных радиоколебаний не должен превышать Pi = 1 мВт для передатчиков I - III диапазонов и Pi = 12 мВт для IV - V диапазонов.
