"Правила технического обслуживания и текущего отцепочного ремонта железнодорожных транспортеров N 767-2014 ПКБ ЦВ" (ред. от 16.10.2019) (Вместе с <Перечнями нормативной и технической документации, неисправностей автосцепного устройства>, "Общими видами тележек...", <Схемами тормозных рычажных передач, пневматических частей тормоза>, "Гидравлической системой и домкратами...", "Возможными неисправностями в элементах конструкции...", "Листом регистрации изменений") (Утверждены в г. Ташкенте 05.11.2015 на 63-ем заседании Совета по железнодорожному транспорту СНГ)
на шестьдесят третьем заседании
Совета по железнодорожному транспорту
5 ноября 2015 года
ПРАВИЛА
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ТЕКУЩЕГО ОТЦЕПОЧНОГО РЕМОНТА
ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРОВ
N 767-2014 ПКБ ЦВ
| | Список изменяющих документов (в ред. Протокола от 16.10.2019) | |
| | Стр. |
1 | | 3 |
2 | | 4 |
3 | Система технического обслуживания и текущего ремонта железнодорожных транспортеров | 36 |
4 | | 39 |
5 | Правила технического обслуживания и ремонта железнодорожных транспортеров | 40 |
6 | | 50 |

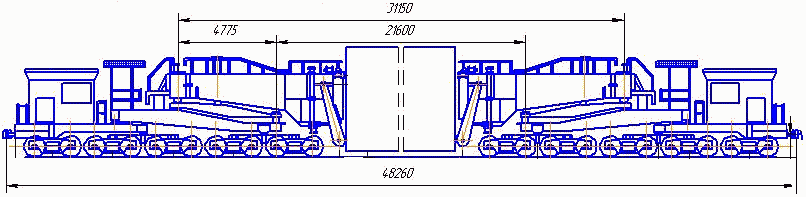

7 | Правила эксплуатации транспортеров сочлененного типа грузоподъемностью 240 - 500 тонн бригадами обслуживания | 52 |
| | 57 |
| | 59 |
| | 61 |
| | 63 |
| | 64 |
| | 66 |
| | 68 |
| | 69 |
| | 72 |
| | 79 |
| | 86 |
| Лист регистрации изменений | 72 |
| | | | | N 767-2014 ПКБ ЦВ |
| | | | |
Изм. | Лист | N докум. | Подп. | Дата |
Разработал | Тен | | | Правила технического обслуживания и текущего ремонта железнодорожных транспортеров | Литера | Лист | Листов |
Проверил | Сергеев | | | | | | 2 | 94 |
(лист 2 в ред. Протокола от 16.10.2019) |
| | | | | ПКБ ЦВ ОАО "РЖД" |
Н.контроль | Голышева | | |
Утвердил | Кузнецов | | |
1.1 Настоящий документ устанавливает основные правила и нормы по техническому обслуживанию и текущему ремонту железнодорожных транспортеров (далее - Правила).
1.2 Правила распространяются на железнодорожные транспортеры и являются обязательными для всех работников, связанных с техническим обслуживанием и текущим ремонтом железнодорожных транспортеров.
1.3 Контроль соблюдения требований настоящих Правил возлагается на владельца транспортеров и работников эксплуатационных предприятий непосредственно производящих работы по их техническому обслуживанию и текущему ремонту.
1.4 Внесение изменений и дополнений в Правила должны осуществляться установленным порядком в соответствии с требованиями Р 50-92-88 "Рекомендации ЕСТД. Общие положения по внесению изменений".
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 3 |
Изм. | Лист | N докум. | Подп. | Дата |
2. Классификация железнодорожных транспортеров
2.1 Железнодорожные транспортеры являются специальным подвижным составом, предназначенным для перевозки по железным дорогам крупногабаритных, тяжеловесных и длинномерных грузов.
2.2 Железнодорожные транспортеры подразделяются на пять основных типов: транспортеры сочлененные (далее - ТСЧ), транспортеры сцепные (далее - ТСЦ), транспортеры площадочные (далее - ТПЛ), транспортеры платформенные (далее - ТПФ), и транспортеры колодцевые (далее - ТКЛ).
2.3 В рамках каждого типа транспортеры различаются по числу осей, по грузоподъемности, по конструкции и другим техническим характеристикам.
2.4 Транспортеры платформенного типа (ТПФ)
2.4.1 ТПФ, показанные на рисунках 1 - 4, предназначены для перевозки тяжеловесных грузов, перевозка которых на универсальном вагоне платформе невозможна.
(в ред. Протокола от 16.10.2019)
2.4.2 По количеству осей и грузоподъемности ТПФ разделяются на:
а) 8-осные с грузоподъемностью 120 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 15 | База транспортера | мм | 16000 |
| длина | мм | 16000 | 16 | Выход середины транспортера в кривой R = 350 м | мм | 96 |
| ширина | мм | 2770 | 17 | Несущая балка | сварная |
| высота | мм | 1347 (1286) | 18 | Тип сцепки | СА-3М |
2 | Грузоподъемность | т | 120 | 19 | Площадь боковой поверхности | м2 | 22 |
3 | Масса тары | т | 53,6 | 20 | Ордината приложения ветровой нагрузки | мм | 1100 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 214 (21,9) | 21 | База тележки | мм | 3200 |
| | ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с источником опубликования. | |
|
5 | Погонная нагрузка | т/м | 7,25 | 23 | Масса несущей балки | т | 28,7 |
6 | Диаметр колеса по кругу катания | мм | 950 | 24 | Масса тележки | т | 11,95 |
7 | Ордината центра тяжести | мм | 815 | 25 | Тип буфера | BN-67/3519-07 |
8 | Тип тележки | | 26 | Возможность перестановки колеи 1435 мм | есть |
9 | Тип оси | РУ | 27 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 100 |
10 | Количество тележек 4-осн. | шт. | 2 | 28 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
11 | Подшипник | качения | 29 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 120 |
13 | Число тормозных осей | шт. | 8 | | порожнего | км/ч | 120 |
14 | Габарит | 1-ВМ (0-Т) | | | | |
Рисунок 1. ТПФ модели 14-6055 (тип нумерации 3935)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 4 |
Изм. | Лист | N докум. | Подп. | Дата |
б) 8-осные с грузоподъемностью 110 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База транспортера | мм | 14000 |
| длина | мм | 14000 | 15 | База тележки | мм | 3200 |
| ширина | мм | 2730 | 16 | Несущая балка | сварная |
| высота | мм | (1320) | 17 | Тип сцепки | СА-3 |
2 | Грузоподъемность | т | 110 | 18 | Площадь боковой поверхности | м2 | 21,5 |
3 | Масса тары | т | 55,24 | 19 | Ордината приложения ветровой нагрузки | мм | 710 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 203,5 (20,7) | 20 | Масса несущей балки | т | 29,5 |
5 | Погонная нагрузка | т/м | 7,5 | 21 | Масса тележки | т | 11,95 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Тип буфера | - |
7 | Ордината центра тяжести | мм | 810 | 23 | Возможность перестановки колеи 1435 мм | есть |
8 | Тип тележки | | 24 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 110 |
9 | Габарит | 0-Т | 25 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
10 | Подшипник | качения | 26 | Выход середины транспортера в кривую R = 350 м | мм | 75 |
11 | Тип воздухораспределителя | 483.000 | 27 | Скорость транспортера | | |
12 | Количество тележек | шт. | 2 | | груженого | км/ч | 120 |
13 | Число тормозных осей | шт. | 8 | | порожнего | км/ч | 120 |
Рисунок 2. ТПФ модели 14-Т301 (тип нумерации 3934)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 5 |
Изм. | Лист | N докум. | Подп. | Дата |
в) 6-осные с грузоподъемностью 92 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 13 | Габарит | 1-Т |
| длина | мм | 24000 | 14 | База транспортера | мм | 17200 |
| ширина | мм | 2900 | 15 | База тележки | мм | 3500 |
| высота | мм | 1358 | 16 | Выход середины транспортера в кривой R = 350 м | мм | 110 |
2 | Грузоподъемность | т | 92 | 17 | Несущая балка | сборная |
3 | Масса тары | т | 40 | 18 | Тип сцепки | СА-3 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 216 (22) | 19 | Площадь боковой поверхности | м2 | 30 |
5 | Погонная нагрузка | т/м | 5,2 | 20 | Ордината приложения ветровой нагрузки | мм | 1240 |
6 | Диаметр колеса по кругу катания | мм | 950 | 21 | Масса несущей балки | т | 23,0 |
7 | Ордината центра тяжести | мм | 920 | 22 | Масса тележки | т | 11,95 |
8 | Тип тележки | | 23 | Возможность перестановки колеи 1435 мм | нет |
9 | Число тормозных осей | шт. | 6 | 24 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 130 |
10 | Количество тележек | шт. | 2 | 25 | Скорость транспортера | | |
11 | Подшипник | качения | | груженого | км/ч | 80 |
12 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 80 |
Рисунок 3. ТПФ модели 14-Т021 (тип нумерации 3932)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 6 |
Изм. | Лист | N докум. | Подп. | Дата |
г) 4-осные с грузоподъемностью 64 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | Габарит | 1-Т |
| длина | мм | 24000 | 15 | База транспортера | мм | 19000 |
| ширина | мм | 2700 | 16 | Выход середины транспортера в кривой R = 350 м | мм | 130 |
| высота | мм | 1250 | 17 | Несущая балка | сварная |
2 | Грузоподъемность | т | 64 | 18 | Тип сцепки | СА-3 |
3 | Масса тары | т | 29 | 19 | Площадь боковой поверхности | м2 | 18,79 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 227,9 (23,3) | 20 | Ордината приложения ветровой нагрузки | мм | 760 |
5 | Погонная нагрузка | т/м | 3,69 | 21 | Масса несущей балки | т | 16,70 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Масса тележки | т | 4,64 |
7 | Ордината центра тяжести | мм | 850 | 23 | База тележки | мм | 1850 |
8 | Тип тележки | | 24 | Возможность перестановки колеи 1435 мм | есть |
9 | Количество тележек | шт. | 2 | 25 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 100 |
10 | Тип оси | РУ | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
11 | Подшипник | качения | 27 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 120 |
13 | Число тормозных осей | шт. | 4 | | порожнего | км/ч | 120 |
Рисунок 4. ТПФ модели 14-Т302 (тип нумерации 3931)
2.5 Транспортеры колодцеобразного типа (ТКЛ)
2.5.1 ТКЛ, показанные на рисунках 5 - 10, предназначены для перевозки грузов круглой или квадратной формы, высота которых не позволяет перевозить их на транспортерах платформенного типа: маховики, рабочие колеса гидротурбин. Груз размещается между боковыми балками (в колодце), причем съемные поперечные балки в зависимости от размеров груза можно устанавливать на различные пары опорных подушек. Погрузка грузов в колодцеобразные транспортеры ограничена размером колодца и грузоподъемностью транспортеров.
(в ред. Протокола от 16.10.2019)
У ТКЛ, имеющих съемные поперечные балки, груз может опираться непосредственно как на них, так и на верхние горизонтальные листы боковых продольных поясов главной несущей балки.
2.5.2 По количеству осей и грузоподъемности ТКЛ разделяются на:
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 7 |
Изм. | Лист | N докум. | Подп. | Дата |

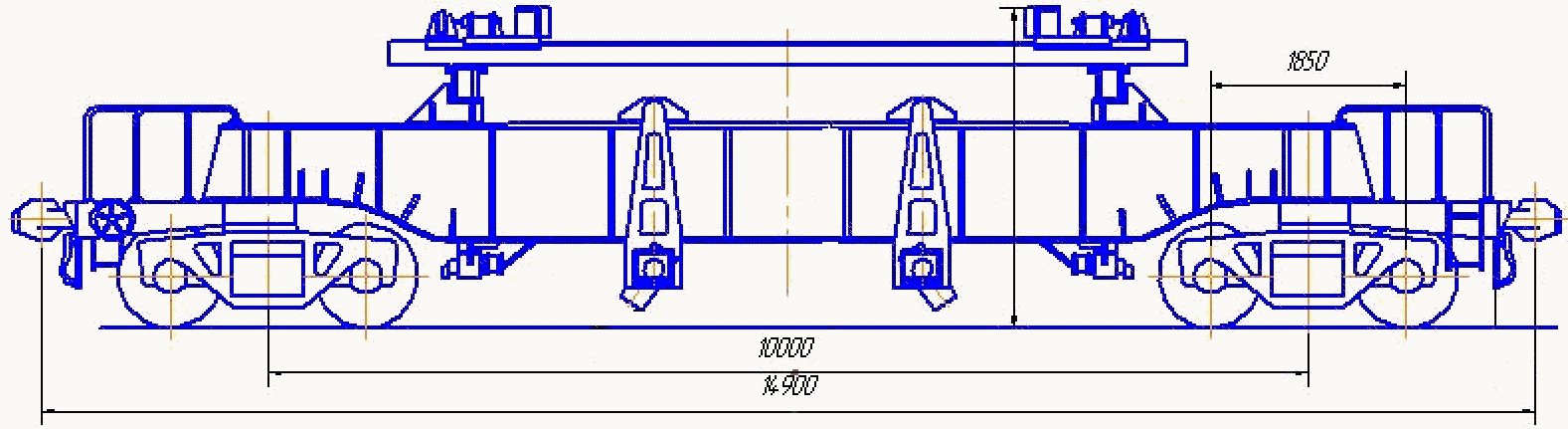

а) 4-осные грузоподъемностью 52 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 13 | Тип воздухораспределителя | 483.000 |
| длина | мм | 25540 | 14 | База транспортера | мм | 10000 |
| ширина | мм | 2450 | 15 | База тележки | мм | 1850 |
| высота | мм | 903 | 16 | Тип сцепки | СА-3 |
2 | Грузоподъемность | т | 32 | 17 | Выход середины транспортера в кривой R = 350 м | мм | 36 |
3 | Масса тары | т | 32,35 | 18 | Несущая балка | сварная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 217,7 (21,2) | 19 | Площадь боковой поверхности | м2 | 23 |
5 | Погонная нагрузка | т/м | 5,6 | 20 | Ордината приложения ветровой нагрузки | мм | 1590 |
6 | Диаметр колес по кругу катания | мм | 950 | 21 | Масса несущей балки | т | 14,82 |
7 | Габарит | 1-Т | 22 | Масса тележки | т | 4,64 |
8 | Ордината центра тяжести | мм | 1500 | 23 | Возможность перестановки колеи 1435 мм | нет |
9 | Тип тележки | | 24 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 |
10 | Число тормозных осей | шт. | 4 | 25 | Скорость транспортера | | |
11 | Количество тележек | шт. | 2 | | груженого | км/ч | 80 |
12 | Подшипник | качения | | порожнего | км/ч | 80 |
Рисунок 5. ТКЛ модели 14-Т205 (тип нумерации 3940)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 8 |
Изм. | Лист | N докум. | Подп. | Дата |
б) 4-осные грузоподъемностью 61 т (ТКЛ-61):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 15 | База тележки | мм | 1850 |
| ширина колодцевой части | мм | 2700 | 16 | Тип сцепки | СА-3 |
| длина по верху | мм | 11400 | 17 | Выход середины транспортера в кривой R = 350 м | мм | 72 |
| длина по низу | мм | 10700 | 18 | Несущая балка | сварная |
2 | Грузоподъемность | т | 61 | 19 | Площадь боковой поверхности | м2 | 27,51 |
3 | Масса тары | т | 30 | 20 | Ордината приложения ветровой нагрузки | мм | 1120 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 225 (23) | 21 | Масса несущей балки | т | 18,64 |
5 | Погонная нагрузка | т/м | 4,68 | 22 | Масса поперечной балки | т | 0,51 |
6 | Диаметр колес по кругу катания | мм | 950 | 23 | Масса тележки | т | 4,64 |
7 | Габарит | 1-Т | 24 | Тип буфера | BN-67/3519-07 |
8 | Ордината центра тяжести | мм | 1010 | 25 | Возможность перестановки колеи 1435 мм | есть |
9 | Тип тележки | | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 |
10 | Число тормозных осей | шт. | 4 | 27 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 80 |
11 | Количество тележек | шт. | 2 | 28 | Скорость транспортера | | |
12 | Подшипник | качения | | груженого | км/ч | 120 |
13 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 120 |
14 | База транспортера | мм | 14200 | | | | |

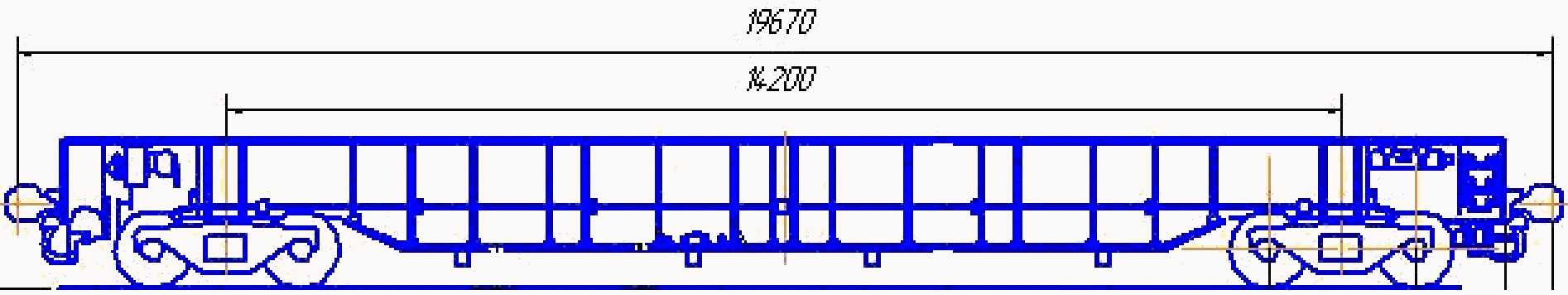

Рисунок 6. ТКЛ модели 14-6062 (тип нумерации 3941)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 9 |
Изм. | Лист | N докум. | Подп. | Дата |
в) 6-осный грузоподъемностью 80 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 13 | Тип воздухораспределителя | отсутствует |
| длина | мм | 12100 | 14 | База транспортера | мм | 17300 |
| ширина | мм | 2210 | 15 | База тележки | мм | 3000 |
| высота | мм | 630 (600) | 16 | Тип сцепки | СА-3 |
2 | Грузоподъемность | т | 80 | 17 | Выход середины транспортера в кривой R = 350 м | мм | 110 |
3 | Масса тары | т | 37,76 | 18 | Несущая балка | сварная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 1932,27 (19,62) | 19 | Площадь боковой поверхности | м2 | 20,5 |
5 | Погонная нагрузка | т/м | 4,83 | 20 | Ордината приложения ветровой нагрузки | мм | 140 |
6 | Диаметр колес по кругу катания | мм | 900 | 21 | Масса тележки | т | 4,27 |
7 | Габарит | 0-Т | 22 | Возможность перестановки колеи 1435 мм | нет |
8 | Ордината центра тяжести | мм | 1020 | 23 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
9 | Тип тележки | | 24 | Скорость транспортера | | |
10 | Число тормозных осей | шт. | - | | груженого | км/ч | 80 |
11 | Количество тележек | шт. | 2 | | порожнего | км/ч | 80 |
12 | Подшипник | качения | | | | |
Рисунок 7. ТКЛ модели 14-Т203 (тип нумерации 3944)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 10 |
Изм. | Лист | N докум. | Подп. | Дата |
г) 8-осные грузоподъемностью 110 т (ТКЛ-110):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 16 | База тележки | мм | 1850 |
| длина | мм | 10000 | 17 | Тип сцепки | СА-3 |
| ширина | мм | 2360 | 18 | Выход середины транспортера в кривой R = 350 м | мм | 100 |
| высота | мм | (563) | 19 | Несущая балка | сварная |
2 | Грузоподъемность | т | 110 | 20 | Площадь боковой поверхности | м2 | 29 |
3 | Масса тары | т | 56,46 | 21 | Ордината приложения ветровой нагрузки | мм | 1380 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 205,84 (20,8) | 22 | Масса несущей балки | т | 26 |
5 | Погонная нагрузка | т/м | 6,67 | 23 | Масса поперечной балки | т | 0,47 |
6 | Диаметр колес по кругу катания | мм | 950 | 24 | Масса тележки | т | 4,64 |
7 | Габарит | 1-Т | 25 | Масса концевой балки | т | 4,27 |
8 | Ордината центра тяжести | мм | 1100 | 26 | Тип буфера | - |
9 | Тип тележки | | 27 | Возможность перестановки колеи 1435 мм | есть |
10 | Число тормозных осей | шт. | 8 | 28 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 100 |
11 | Количество тележек | шт. | 4 | 29 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
12 | Подшипник | качения | 30 | Скорость транспортера | | |
13 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 100 |
14 | База транспортера | мм | 16400 | | порожнего | км/ч | 100 |
15 | База концевой балки (группы тележек) | мм | 2950 | | | | |
Рисунок 8. ТКЛ модели 14-Т202 (тип нумерации 3945)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 11 |
Изм. | Лист | N докум. | Подп. | Дата |
д) 8-осные грузоподъемностью 120 т (ТКЛ-120):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 14 | База тележки | мм | 3200 |
| длина по верху | мм | 10800 | 15 | Тип сцепки | СА-3М |
| | ИС NORMPROD: примечание. В тексте документа, видимо, допущена опечатка: вместо "26" следует читать "16". | |
|
| длина по низу | мм | 10200 | 26 | Выход середины транспортера в кривой R = 350 м | мм | 100 |
| ширина | мм | 2440 | 17 | Несущая балка | сварная |
| высота | мм | 747 (697) | 18 | Площадь боковой поверхности | м2 | 40 |
2 | Грузоподъемность | т | 120 | 19 | Ордината приложения ветровой нагрузки | мм | 1350 |
3 | Масса тары | т | 56 | 20 | Масса несущей балки | т | 25,4 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 218 (22,2) | 21 | База транспортера | мм | 16850 |
5 | Погонная нагрузка | т/м | 8 | 22 | Масса поперечной балки | т | 0,61 |
6 | Диаметр колес по кругу катания | мм | 950 | 23 | Масса тележки | т | 11,95 |
7 | Габарит | 1-Т | 24 | Тип буфера | - |
8 | Ордината центра тяжести | мм | 960 | 25 | Возможность перестановки колеи 1435 мм | есть |
9 | Тип тележки | | 26 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 80 |
10 | Число тормозных осей | шт. | 8 | 27 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 |
11 | Количество тележек | шт. | 2 | 28 | Скорость транспортера | | |
12 | Подшипник | качения | | груженого | км/ч | 120 |
13 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 120 |
Рисунок 9. ТКЛ модели 14-6056 (тип нумерации 3948)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 12 |
Изм. | Лист | N докум. | Подп. | Дата |
е) 8-осные грузоподъемностью 120 т (ТКЛ-120):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Размеры колодца | | | 16 | База тележки | мм | 1850 |
| длина по верху | мм | 10800 | 17 | Тип сцепки | СА-3 |
| длина по низу | мм | 10200 | 18 | Выход середины транспортера в кривой R = 350 м | мм | 99 |
| ширина | мм | 2440 | 19 | Несущая балка | сварная |
| высота | мм | 735 (697) | 20 | Площадь боковой поверхности | м2 | 33 |
2 | Грузоподъемность | т | 120 | 21 | Ордината приложения ветровой нагрузки | мм | 1410 |
3 | Масса тары | т | 55 | 22 | Масса несущей балки | т | 21,0 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 212,65 (21,7) | 23 | Масса концевой балки | т | 5,61 |
5 | Погонная нагрузка | т/м | 7,0 | 24 | Масса поперечной балки | т | 0,56 |
6 | Диаметр колес по кругу катания | мм | 950 | 25 | Масса тележки | т | 4,66 |
7 | Габарит | 1-Т | 26 | Возможность перестановки колеи 1435 мм | есть |
8 | Ордината центра тяжести | мм | 960 | 27 | Тип буфера | - |
9 | Тип тележки | | 28 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 100 |
10 | Число тормозных осей | шт. | 8 | 29 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 |
11 | Количество тележек | шт. | 4 | 30 | Скорость транспортера | | |
12 | Подшипник | качения | | груженого | км/ч | 120 |
13 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 120 |
14 | База транспортера | мм | 16400 | | | | |
15 | База концевой балки (группы тележек) | мм | 2950 | | | | |
Рисунок 10. ТКЛ модели 14-Т201 (тип нумерации 3946 или 3947)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 13 |
Изм. | Лист | N докум. | Подп. | Дата |
2.6 Транспортеры сцепного типа (ТСЦ)
2.6.1 ТСЦ, показанные на рисунках 11 - 15, предназначены для перевозки длинномерных тяжеловесных грузов и представляют собой несколько транспортеров соединенных между собой автосцепками без поглощающих аппаратов.
2.6.2 По количеству осей и грузоподъемности ТСЦ разделяются на:
а) 8-осные грузоподъемностью 120 т (ТСЦ-120):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Высота до поверхности турникета | мм | 1090 (1050) | 17 | База по турникетам | | |
2 | Грузоподъемность | т | 120 | | без промежуточной платформы | мм | 12360 |
3 | Масса тары транспортера без промеж. платформы | т | 49,66 | | с промежуточной платформой | мм | 23500 |
4 | Выход середины транспортера в кривой R = 350 м | мм | 215 | 18 | База тележки | мм | 1850 |
5 | Несущая балка | сварная | 19 | Площадь боковой поверхности | м2 | 28 |
6 | Тип сцепки | СА-3 | 20 | Ордината приложения ветровой нагрузки | мм | 780 |
7 | Нагрузка от колесной пары на рельсы | кН (тс) | 204,3 (20,8) | 21 | Масса несущей балки | т | 9,5 |
8 | Погонная нагрузка | т/м | 5,62 | 22 | Масса турникета | | |
9 | Диаметр колес по кругу катания | мм | 950 | | подвижного | т | 3,11 |
10 | Ордината центра тяжести | мм | 960 | | неподвижного | т | 3,13 |
11 | Тип тележки | модель 18-126 | 23 | Масса тары промежуточной платформы | т | 41,18 |
12 | Число тормозных осей | шт. | 8 | 24 | Масса тележки | т | 4,64 |
13 | Количество тележек | шт. | 6 | 25 | Возможность перестановки колеи 1435 мм | нет | |
14 | Подшипник | качения | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 110 |
15 | Тип воздухораспределителя | 483.000 | 27 | Скорость транспортера | | |
16 | Габарит | 1-Т | | груженого | км/ч | 120 |
| | | | | порожнего | км/ч | 120 |
Рисунок 11. ТСЦ модели 14-6054 (тип нумерации 3961 или 3981)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 14 |
Изм. | Лист | N докум. | Подп. | Дата |
б) 8-осные грузоподъемностью 120 т (ТСЦ-120):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Высота до поверхности турникета | мм | 1090 (1056) | 17 | Габарит | 1-Т |
2 | Грузоподъемность | т | 120 | 18 | База по турникетам | | |
3 | Масса тары транспортера без промеж. платформы | т | 55 | | без промежуточной платформы | мм | 12360 |
4 | Масса тары промежуточной платформы | т | 22,7 | | с промежуточной платформой | мм | 23500 |
5 | Выход середины транспортера в кривой R = 350 м | мм | 215 | 19 | Площадь боковой поверхности | м2 | 25 |
6 | Тип сцепки | СА-3 | | 20 | Масса турникета | | |
7 | Несущая балка | клепанно-сварная | | подвижного | т | 2,25 |
8 | Нагрузка от колесной пары на рельсы | кН (тс) | 213,6 (21,8) | | неподвижного | т | 2,25 |
9 | Погонная нагрузка | т/м | 5,31 | 21 | Масса несущей балки | т | 11,83 |
10 | Диаметр колес по кругу катания | мм | 950 | 22 | Масса тележки | т | 4,64 |
11 | Ордината центра тяжести | мм | 680 | 23 | Ордината приложения ветровой нагрузки | мм | 790 |
12 | Тип тележки | модель 18-126 | 24 | Возможность перестановки колеи 1435 мм | нет | |
13 | База тележки | мм | 1850 | 25 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 110 |
14 | Количество тележек | шт. | 6 | 26 | Скорость транспортера | | |
15 | Подшипник | качения | | груженого | км/ч | 120 |
16 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 120 |
Рисунок 12. ТСЦ модели 14-Т052 (тип нумерации 3960 или 3980)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 15 |
Изм. | Лист | N докум. | Подп. | Дата |
в) 16-осные грузоподъемностью 240 т (ТСЦ-240):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Высота до поверхности турникета | мм | 1200 (1180) | 18 | Площадь боковой наветренной поверхности | м2 | 37 |
2 | Грузоподъемность | т | 240 | 19 | База тележки | мм | 2700 |
3 | Масса тары | т | 101,6 | 20 | Ордината приложения ветровой нагрузки | мм | 800 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 215,8 (22) | 21 | База по пятникам несущей балки | мм | 8600 |
5 | Погонная нагрузка | т/м | 10,3 | 22 | Масса несущей балки | т | 19,23 |
6 | Диаметр колес по кругу катания | мм | 950 | 23 | Масса тележки | т | 12,36 |
7 | Ордината центра тяжести | мм | 670 | 24 | Масса турникета | | |
8 | Тип тележки с 4-мя торм. осями | | | подвижного | т | 3,26 |
9 | База транспортера | мм | 16000 | | неподвижного | т | 2,70 |
10 | Количество 4-осн. тележек | шт. | 4 | 25 | Тип буфера | - |
11 | Выход середины груза в кривой R = 350 м | мм | 122 | 26 | Возможность перестановки колеи 1435 мм | есть |
12 | Тип воздухораспределителя | 483.000 | 27 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 125 |
13 | Число тормозных осей | шт. | 16 | 28 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
14 | Габарит | 1-Т | 29 | Скорость транспортера | | |
15 | Подшипник | качения | | груженого | км/ч | 70 |
16 | Несущая балка | сварная | | порожнего | км/ч | 80 |
17 | Тип сцепки | СА-3М | | | | |
Рисунок 13. ТСЦ модели 14-6049 (тип нумерации 3974)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 16 |
Изм. | Лист | N докум. | Подп. | Дата |
г) 24-осные грузоподъемностью 340 т (ТСЦ-340):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Высота до поверхности турникета | мм | 1430 (1380) | 18 | Площадь боковой поверхности | м2 | 45 |
2 | Грузоподъемность | т | 340 | 19 | База концевой балки и группы тележек | мм | 4050 |
3 | Масса тары | т | 170 | 20 | Ордината приложения ветровой нагрузки | мм | 800 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 208,3 (21,3) | 21 | База по пятникам несущей балки | мм | 12440 |
5 | Погонная нагрузка | т/м | 10,8 | 22 | Масса несущей балки | т | 32,6 |
6 | Диаметр колес по кругу катания | мм | 950 | 23 | Масса концевой балки | т | 4,74 |
7 | Ордината центра тяжести | мм | 790 | 24 | Масса тележки | | |
8 | Тип тележки | | | | 2-осной | т | 5,13 |
| 2-осной | | | 4-осной | т | 12,36 |
| 4-осной | модель 18-6053-01 | 25 | Масса турникета | | |
9 | Количество тележек | | | | подвижного | т | 3,40 |
| 2-осных | шт. | 4 | | неподвижного | т | 2,77 |
| 4-осных | шт. | 4 | 26 | База тележки | | |
10 | Подшипник | качения | | | 2-осной | мм | 1400 |
11 | Тип воздухораспределителя | 483.000 | | 4-осной | мм | 2700 |
12 | Число тормозных осей | шт. | 24 | 27 | Тип буфера | - |
13 | Габарит | 02-8М (02-Т) | 28 | Возможность перестановки колеи 1435 мм | есть |
14 | База транспортера по турникетам | мм | 23420 | 29 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 125 |
15 | Выход середины транспортера в кривой R = 350 м | мм | 269 | 30 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
16 | Несущая балка | сварная | 31 | Скорость транспортера | | |
17 | Тип сцепки | СА-3М | | груженого | км/ч | 90 |
| | | | | порожнего | км/ч | 80 |
Рисунок 14. ТСЦ модели 14-6061 (тип нумерации 3976 или 3977)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 17 |
Изм. | Лист | N докум. | Подп. | Дата |
д) 32-осные грузоподъемностью 480 т (ТСЦ-480):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Высота до поверхности турникета | мм | 1821 (1750) | 17 | Несущая балка | сварная |
2 | Грузоподъемность | т | 480 | 18 | Тип сцепки | СА-3М |
3 | Масса тары | т | 212,3 | 19 | Площадь боковой поверхности | м2 | 84 |
4 | Нагрузка от колесной пары на рельсы при максим. грузоподъем. | тс | 21,6 | 20 | Ордината приложения ветровой нагрузки | мм | 1200 |
5 | Погонная нагрузка | т/м | 11,0 | 21 | Выход середины транспортера в кривой R = 350 м | мм | 393 |
6 | Диаметр колес по кругу катания | мм | 950 | 22 | Масса несущей балки | т | 35,9 |
7 | Ордината центра тяжести | мм | 880 | 23 | Масса концевой балки | т | 6,6 |
8 | Тип 4-осн. тележки | | | 24 | Масса турникета | | |
| с 3-мя торм. осями | | | подвижного | т | 3,60 |
| с 4-мя торм. осями | | | неподвижного | т | 2,75 |
9 | Количество тележек | шт. | 8 | 25 | Масса тележки | | |
10 | Число тормозных осей | шт. | 28 | | с 3-мя торм. осями | т | 12,11 |
11 | Подшипник | качения | | с 4-мя торм. осями | т | 12,36 |
12 | Тип воздухораспределителя | 483.000 | 26 | Возможность перестановки колеи 1435 мм | нет |
13 | Габарит | 1-Т | 27 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 150 |
14 | База транспортера по турникетам | мм | 31380 | 28 | Скорость транспортера | | |
15 | База концевой балки (группы тележек) | мм | 5800 | | груженого | км/ч | 80 |
16 | База тележки | мм | 2700 | | порожнего | км/ч | 80 |
Рисунок 15. ТСЦ модели 14-Т051 (тип нумерации 3978 или 3979)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 18 |
Изм. | Лист | N докум. | Подп. | Дата |
2.7 Транспортеры сочлененного типа (ТСЧ)
2.7.1 ТСЧ, показанные на рисунках 16 - 20, предназначены для перевозки тяжеловесных трансформаторов, статоров турбогенераторов, парогенераторов и других крупногабаритных грузов. Несущими элементами транспортера, предназначенными для закрепления груза, являются две консоли (несущие консоли), которые через систему балок опираются на ходовые части.
2.7.2 По количеству осей и грузоподъемности ТСЧ разделяются на:
а) 16-осные грузоподъемностью 220 т (ТСЧ-220):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Максимальная длина груза при перевозке на спец. балке | мм | 9700 | 16 | База транспортера при lгр = 9,7 м | мм | 22300 |
2 | Нижний уровень специальной балки от головки рельса | мм | 430 | 17 | База по пятникам соединительной балки | мм | 5940 |
3 | Грузоподъемность | | | 18 | База концевых балок тележек | мм | 3040 |
| без специальной балки | т | 232 | 19 | База соединит. балок тележек | мм | 3050 |
| со специальной балкой | т | 220 | 20 | Тип сцепки | СА-3 |
4 | Масса тары | | | 21 | Площадь наветренной поверхности | м2 | 58,0 |
| без специальной балки | т | 110,4 | 22 | Ордината приложения ветровой нагрузки | мм | 1500 |
| со специальной балкой | т | 122,4 | 23 | Масса промежуточной балки | т | 4,0 |
5 | Нагрузка от колесной пары на рельсы | кН (тс) | 209,8 (21,4) | 24 | Масса соединительной балки | т | 10,0 |
6 | Погонная нагрузка | т/м | 8,7 | 25 | Масса консоли | т | 16,0 |
7 | Диаметр колес по кругу катания | мм | 950 | 26 | Масса специальной несущей балки | т | 12,0 |
8 | Ордината центра тяжести | | | 27 | Масса концевой балки | т | 6,4 |
| без специальной балки | мм | 1440 | 28 | Масса тележки | т | 4,64 |
| со специальной балкой | мм | 1360 | 29 | Тип буфера | - |
9 | Тип тележки | | 30 | Возможность перестановки колеи 1435 мм | есть |
10 | Габарит | 1-Т | 31 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 125 |
11 | Количество тележек 2-осн. | шт. | 8 | 32 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
12 | Подшипник | качения | 33 | Скорость транспортера | | |
13 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 100 |
14 | Число тормозных осей | шт. | 16 | | порожнего | км/ч | 100 |
15 | База тележки | мм | 1850 | | | | |

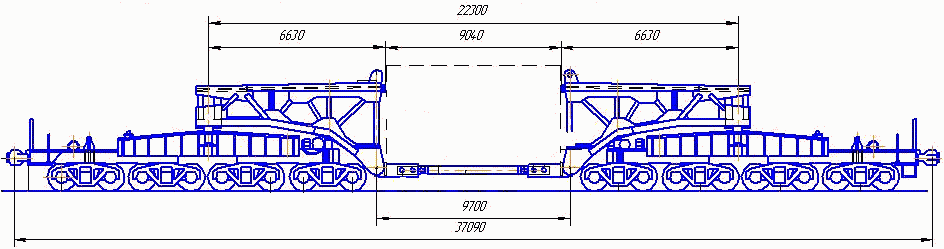

Рисунок 16. ТСЧ модели 14-Т005 (тип нумерации 3991)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 19 |
Изм. | Лист | N докум. | Подп. | Дата |
б) 16-осные грузоподъемностью 240 т (ТСЧ-240):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Максимальная длина груза | мм | 15500 | 16 | База по пятникам концевой балки (группы тележек) | мм | 6200 |
2 | Грузоподъемность | т | 240 | 17 | Ордината приложения ветровой нагрузки | мм | 2100 |
3 | Масса тары | т | 110 | 18 | Тип сцепки | СА-3М |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 215 (21,19) | 19 | Площадь боковой поверхности порожнего транспортера | м2 | 84 |
5 | Погонная нагрузка | т/м | 8,0 | 20 | Масса концевой балки | т | 16 |
6 | Диаметр колес по кругу катания | мм | 950 | 21 | Масса консоли | т | 15 |
7 | Ордината центра тяжести порожнего транспортера | мм | 1270 | 22 | Масса тележки | т | 11,95 |
8 | Тип тележки | | 23 | Тип буфера | BN-67/3519-07 |
9 | Габарит | 1-Т | | 24 | Возможность перестановки колеи 1435 мм | есть |
10 | Количество 4-осн. тележек | шт. | 4 | 25 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 115 |
11 | Подшипник | качения | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 (100) |
12 | Тип воздухораспределителя | 483.000 | 27 | Скорость транспортера | | |
13 | Число тормозных осей | шт. | 16 | | груженого | км/ч | 100 |
14 | База тележки | мм | 3200 | | порожнего | км/ч | 100 |
15 | Максимальная база транспортера при lгр = 15,5 м | мм | 28100 | | | | |
Рисунок 17. ТСЧ модели 14-6057 (тип нумерации 3992)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 20 |
Изм. | Лист | N докум. | Подп. | Дата |
в) 20-осные грузоподъемностью 300 т (ТСЧ-300):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Максимальная длина груза | мм | 15500 | 19 | Площадь боковой наветренной поверхности порожнего транспортера | м2 | 90/106 |
2 | Грузоподъемность | т | 300 | 20 | Ордината приложения ветровой нагрузки порожн. транспортера | мм | 1730 |
| с балкой-площадкой | т | 250 | 21 | Масса балки-площадки | т | 43 |
3 | Масса тары | т | 160 | 22 | Масса консоли | т | 27,7 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 225,4 (23) | 23 | Масса соединительной (главной) балки | т | 13,05 |
5 | Погонная нагрузка | т/м | 9,5 | 24 | Масса водила | т | 4,2 |
6 | Диаметр колес по кругу катания | мм | 950 | 25 | Масса концевой балки | т | 9,05 |
7 | Ордината центра тяжести порожнего транспортера | мм | 1909/1815 | 26 | Масса тележки с торм. осями | т | 4,76 |
8 | Тип тележки | | 27 | Масса тележки (крайней) без тормозной передачи | т | 4,47 |
9 | Число тормозных осей | шт. | 16 | 28 | Тип буфера | BN-67/3519-07 |
10 | Количество тележек 2-осн. | шт. | 4 | 29 | Возможность перестановки колеи 1435 мм | есть |
11 | Подшипник | качения | 30 | Минимальный радиус вписывания в кривую колеи 1435 мм | | |
12 | Тип воздухораспределителя | 483.000 | | при внутренних опорах | м | 170 |
13 | Габарит | 0-ВМ (01-Т) | | при внешних опорах | м | 80 |
14 | База транспортера | | | 31 | Минимальный радиус вписывания в кривую колеи 1520 мм | | |
| при lгр = 15,5 м по наружным опорам | мм | 31150 | | при внутренних водилах lгр = 15,5 м | м | 160 |
| при lгр = 15,5 м по внутренним водилам | мм | 21600 | | при наружних опорах | м | 80 |
15 | База большой главной балки | мм | 7205 | 32 | Скорость транспортера | | |
16 | База соединит. балок тележек | мм | 2950 | | груженого | км/ч | 100 |
17 | База тележки | мм | 1700 | | порожнего | км/ч | 80 |
18 | Тип сцепки | СА-3 | | | | | |
Рисунок 18. ТСЧ модели 14-Т006 (тип нумерации 3994)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 21 |
Изм. | Лист | N докум. | Подп. | Дата |
г) 28-осные грузоподъемностью 400 т (ТСЧ-400):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Максимальная длина груза | мм | 15000 | 17 | База тележки | | |
2 | Грузоподъемность | т | 400 | | 2-осной | мм | 1360 |
3 | Масса тары | т | 200,6 | | 2-осной | мм | 2610 |
4 | Нагрузка от колесной пары на рельсы | тс | 21,4 | 18 | Тип сцепки | СА-3 |
5 | Погонная нагрузка | т/м | 10,33 | 19 | Площадь боковой поверхности порожнего транспортера | м2 | 130 |
6 | Диаметр колес по кругу катания | мм | 950 | 20 | Ордината приложения ветровой нагрузки порожнего транспортера | мм | 2150 |
7 | Ордината центра тяжести | мм | 1400 | 21 | Масса соединительной (главной) балки | т | 17,5 |
8 | Тип тележки | специальная | 22 | Масса консоли | т | 29,0 |
9 | Количество тележек | | | 23 | Масса промежуточной балки | т | 6,8 |
| 2-осных модели 18-6053 | шт. | 2 | 24 | Масса концевой балки | т | 5,7 |
| 4-осных модели 18-6052-01 | шт. | 6 | 25 | Масса 4-осной тележки | | |
10 | Подшипник | качения | | с 3-мя торм. осями | т | 11,74 |
11 | Тип воздухораспределителя | 483.000 | | с 4-мя торм. осями | т | 11,96 |
12 | Число тормозных осей | шт. | 26 | 26 | Масса 2-осной тележки | т | 5,17 |
13 | Габарит | 1-Т | 27 | Возможность перестановки колеи 1435 мм | нет |
14 | База по осям узлов опирания консолей | мм | 40150 | 28 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 150 |
15 | Максимальная база транспортера при lгр = 15 м | мм | 15500 | 29 | Скорость транспортера | | |
16 | База по пятникам соединительной (главной) балки | мм | 9495 | | груженого | км/ч | 80 |
| | | | | порожнего | км/ч | 80 |
Рисунок 19. ТСЧ модели 14-Т003 (тип нумерации 3996)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 22 |
Изм. | Лист | N докум. | Подп. | Дата |
д) 32-осные грузоподъемностью 500 т (ТСЧ-500):

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Максимальная длина груза | мм | 15500 | 16 | База концевой и промежуточной балок и группы тележек | мм | 5670 |
2 | Грузоподъемность | т | 500 | 17 | База тележки | мм | 2700 |
3 | Масса тары | т | 217 | 18 | Тип сцепки | СА-3 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 219 (22,4) | 19 | Площадь боковой поверхности порожнего транспортера | м2 | 135 |
5 | Погонная нагрузка | т/м | 11,3 | 20 | Ордината приложения ветровой нагрузки порож. транспортера | мм | 1420 |
6 | Диаметр колес по кругу катания | мм | 950 | 21 | Масса соединительной балки | т | 17,5 |
7 | Ордината центра тяжести порожнего транспортера | мм | 1420 | 22 | Масса консоли | т | 30,0 |
8 | Ордината центра тяжести порожнего транспортера | | | 23 | Масса промежуточной балки | т | 5,0 |
| с 3-мя торм. осями | | 24 | Масса концевой балки | т | 6,5 |
| с 4-мя торм. осями | | 25 | Масса 4-осной тележки | | |
9 | Число тормозных осей | шт. | 30 | | с 3-мя торм. осями | т | 12,11 |
10 | Количество 4-осн. тележек | шт. | 8 | | с 4-мя торм. осями | т | 12,36 |
11 | Подшипник | качения | 26 | Возможность перестановки колеи 1435 мм | нет |
12 | Тип воздухораспределителя | 483.000 | 27 | Минимальный радиус вписывания в кривую колеи 1520 мм | | |
13 | Габарит | 1-Т | | на основных (внутренних) водилах | м | 220 |
14 | База транспортера при lгр = 15,5 м | | | | на вспомогательных (внешних) водилах | м | 150 |
| по основным (внутренним) водилам | мм | 30200 | 28 | Скорость транспортера | | |
| по вспомогательным (внешним) водилам | мм | 33280 | | груженого | км/ч | 80 |
15 | База соединительной балки | мм | 11180 | | порожнего | км/ч | 80 |
Рисунок 20. ТСЧ модели 14-Т002 (тип нумерации 3997)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 23 |
Изм. | Лист | N докум. | Подп. | Дата |
2.8 Транспортеры площадочного типа (ТПЛ)
2.8.1 ТПЛ, показанные на рисунках 21 - 32, имеют пониженные площадки и предназначенные для перевозки крупногабаритных и тяжеловесных грузов (станины, прессы, трансформаторы и т.д.)
2.8.2 По количеству осей и грузоподъемности ТПЛ разделяются на:
а) 4-осные грузоподъемностью 55 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База тележки | мм | 1850 |
| длина | мм | 10000 | 15 | Масса несущей балки | т | 18,7 |
| ширина | мм | 2450 | 16 | Масса тележки | т | 4,64 |
| высота | мм | (683) | 17 | Выход середины транспортера в кривой R = 350 м | м | 80,0 |
2 | Грузоподъемность | т | 55 | 18 | Несущая балка | сборная |
3 | Масса тары | т | 29,3 | 19 | Тип сцепки | СА-3 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 206,6 (21,08) | 20 | Площадь боковой поверхности | м2 | 14,0 |
5 | Погонная нагрузка | т/м | 4,33 | 21 | Ордината приложения ветровой нагрузки | мм | 750 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Габарит | 1-Т |
7 | Ордината центра тяжести | мм | 700 | 23 | Возможность перестановки колеи 1435 мм | есть |
8 | Тип тележки | | 24 | Тип буфера | - | |
9 | Число тормозных осей | шт. | 4 | 25 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 100 |
10 | Количество тележек | шт. | 2 | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
11 | Подшипник | качения | 27 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 120 |
13 | База транспортера | мм | 14000 | | порожнего | км/ч | 120 |
Рисунок 21. ТПЛ модели 14-Т116 (тип нумерации 3903)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 24 |
Изм. | Лист | N докум. | Подп. | Дата |
б) 4-осные грузоподъемностью 62 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База тележки | мм | 1850 |
| длина | мм | 6000 | 15 | Масса несущей балки | т | 14,7 |
| ширина | мм | 2400 | 16 | Масса тележки | т | 4,64 |
| высота | мм | (570) | 17 | Выход середины транспортера в кривой R = 350 м | м | 47 |
2 | Грузоподъемность | т | 62 | 18 | Несущая балка | сварная |
3 | Масса тары | т | 25,9 | 19 | Тип сцепки | СА-3 | |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 215,6 (22) | 20 | Площадь боковой поверхности | м2 | 9 |
5 | Погонная нагрузка | т/м | 5,64 | 21 | Ордината приложения ветровой нагрузки | мм | 750 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Габарит | 1-ВМ (0-Т) |
7 | Ордината центра тяжести | мм | 660 | 23 | Тип буфера | - |
8 | Тип тележки | | 24 | Возможность перестановки на колею 1435 мм | нет |
9 | Число тормозных осей | шт. | 4 | 25 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
10 | Количество тележек | шт. | 2 | 26 | Скорость транспортера | | |
11 | Подшипник | качения | | груженого | км/ч | 120 |
12 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 20 |
13 | База транспортера | мм | 10200 | | | | |
Рисунок 22. ТПЛ модели 14-Т115 (тип нумерации 3900)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 25 |
Изм. | Лист | N докум. | Подп. | Дата |
в) 8-осные грузоподъемностью 100 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База тележки | мм | 1850 |
| длина | мм | 8500 | 15 | База концевой балки и групп тележек | мм | 3250 |
| ширина | мм | 2500 | 16 | Масса несущей балки | т | 37 |
| высота | мм | 1020 (1000) | 17 | Масса тележки | т | 4,64 |
2 | Грузоподъемность | т | 100 | 18 | Габарит | 1-Т |
3 | Масса тары | т | 60 | 19 | Несущая балка | сварная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 215,6 (22) | 20 | Тип сцепки | СА-3 |
5 | Погонная нагрузка | т/м | 7,3 | 21 | Площадь боковой поверхности | м2 | 25 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Ордината приложения ветровой нагрузки | мм | 1130 |
7 | Ордината центра тяжести | мм | 850 | 23 | Выход середины транспортера в кривой R = 350 м | м | 47 |
8 | Тип тележки | | 24 | Возможность перестановки колеи 1435 мм | нет |
9 | Число тормозных осей | шт. | 8 | 25 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
10 | Количество тележек | шт. | 4 | 26 | Скорость транспортера | | |
11 | Подшипник | качения | | груженого | км/ч | 100 |
12 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 100 |
13 | База транспортера | мм | 16500 | | | | |
Рисунок 23. ТПЛ модели 14-Т113 (тип нумерации 3909)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 26 |
Изм. | Лист | N докум. | Подп. | Дата |
г) 8-осные грузоподъемностью 120 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База транспортера | мм | 18120 |
| длина | мм | 10000 | 15 | База тележки | мм | 3200 |
| ширина | мм | 2570 | 16 | Масса несущей балки | т | 28,8 |
| высота | мм | 842 (670) | 17 | Масса тележки | т | 4,64 |
2 | Грузоподъемность | т | 120 | 18 | Площадь боковой поверхности | м2 | 22 |
3 | Масса тары | т | 50,5 | 19 | Несущая балка | сварная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 220,5 (22,7) | 20 | Тип сцепки | СА-3 |
5 | Погонная нагрузка | т/м | 6,85 | 21 | Ордината приложения ветровой нагрузки | мм | 750 |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Выход середины транспортера в кривой R = 350 м | м | 121 |
7 | Ордината центра тяжести | мм | 675 | 23 | Тип буфера | 811-67/3519-07 |
8 | Тип тележки | | 24 | Возможность перестановки колеи 1435 мм | есть |
9 | Габарит | 02-8М (02-Т) | 25 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 80 |
10 | Количество 4-осн. тележек | шт. | 2 | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 80 |
11 | Подшипник | качения | 27 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 120 |
13 | Число тормозных осей | шт. | 8 | | порожнего | км/ч | 120 |
Рисунок 24. ТПЛ модели 14-6063 (тип нумерации 3912)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 27 |
Изм. | Лист | N докум. | Подп. | Дата |
д) 8-осные грузоподъемностью 100 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 13 | Габарит | 1-ВМ (0-Е) |
| длина | мм | 8000 | 14 | База транспортера | мм | 16120 |
| ширина | мм | 2400 | 15 | База тележки | мм | 3200 |
| высота | мм | 720 (700) | 16 | Выход середины транспортера в кривой R = 350 м | м | 97 |
2 | Грузоподъемность | т | 100 | 17 | Несущая балка | сварная |
3 | Масса тары | т | 60,77 | 18 | Тип сцепки | СА-3 | |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 197 (20,1) | 19 | Площадь боковой поверхности | м2 | 22 |
5 | Погонная нагрузка | т/м | 6,62 | 20 | Ордината приложения ветровой нагрузки | мм | 910 |
6 | Диаметр колеса по кругу катания | мм | 950 | 21 | Масса несущей балки | т | 35,5 |
7 | Ордината центра тяжести | мм | 640 | 22 | Масса тележки | т | 4,64 |
8 | Тип тележки | | 23 | Возможность перестановки колеи 1435 мм | нет |
9 | Количество 4-осн. тележек | шт. | 2 | 24 | Минимальный радиус вписывания в кривую колеи 1520 мм | | |
10 | Число тормозных осей | шт. | 8 | 25 | Скорость транспортера | | |
11 | Подшипник | качения | | груженого | км/ч | 120 |
12 | Тип воздухораспределителя | 483.000 | | порожнего | км/ч | 120 |
Рисунок 25. ТПЛ модели 14-Т112 (тип нумерации 3908)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 28 |
Изм. | Лист | N докум. | Подп. | Дата |
е) 8-осные грузоподъемностью 110 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 15 | База концевой балки (группы транспортера) | мм | 2950 |
| длина | мм | 7800 | 16 | База тележки | мм | 1850 |
| ширина | мм | 2480 | 17 | Масса несущей балки | т | 35,3 |
| высота | мм | (880) | 18 | Масса концевой балки | т | 4,66 |
2 | Грузоподъемность | т | 110 | 19 | Масса тележки | т | 4,64 |
3 | Масса тары | т | 66 | 20 | Несущая балка | клепанная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 215,6 (22) | 21 | Тип сцепки | СА-3 |
5 | Погонная нагрузка | т/м | 6,95 | 21 | Площадь боковой поверхности | м2 | ?? |
6 | Диаметр колеса по кругу катания | мм | 950 | 22 | Ордината приложения ветровой нагрузки | мм | 1060 |
7 | Ордината центра тяжести | мм | 900 | 23 | Выход середины транспортера в кривой R = 350 м | м | 97 |
8 | Тип тележки | | 24 | Тип буфера | - |
9 | Габарит | 1-Т | 25 | Возможность перестановки колеи 1435 мм | есть |
10 | Количество тележек | шт. | 4 | 26 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 110 |
11 | Подшипник | качения | 27 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 110 |
12 | Тип воздухораспределителя | 483.000 | 28 | Скорость транспортера | | |
13 | Число тормозных осей | шт. | 8 | | груженого | км/ч | 100 |
14 | База транспортера | мм | 16800 | | порожнего | км/ч | 100 |
Рисунок 26. ТПЛ модели 14-Т111 (тип нумерации 3911)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 29 |
Изм. | Лист | N докум. | Подп. | Дата |
ж) 12-осные грузоподъемностью 130 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 15 | База концевой балки (группы тележек) | мм | 3855 |
| длина | мм | 7000 | 16 | База тележки | | |
| ширина | мм | 2400 | | 2-осной | мм | 1360 |
| высота | мм | (702) | | 4-осной | мм | 2570 |
2 | Грузоподъемность | т | 130 | 17 | Выход середины транспортера в кривой R = 350 м | м | 109 |
3 | Масса тары | т | 113 | 18 | Несущая балка | клепанная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 198 (20,3) | 19 | Тип сцепки | СА-3 |
5 | Погонная нагрузка | т/м | 9 | 20 | Площадь боковой поверхности | м2 | 32 |
6 | Диаметр колеса по кругу катания | мм | 900 | 21 | Ордината приложения ветровой нагрузки | мм | 1276 |
7 | Ордината центра тяжести | мм | 900 | 22 | Масса несущей балки | т | 53,9 |
8 | Тип тележки | | 23 | Масса концевой балки | т | 4,6 |
9 | Число тормозных осей | шт. | 10 | 24 | Масса тележки | | |
10 | Количество тележек | | | | 2-осной | т | 6,23 |
| 2-осных | шт. | 2 | | 4-осной | т | 15,0 |
| 4-осных | шт. | 2 | 25 | Возможность перестановки колеи 1435 мм | нет |
11 | Подшипник | качения | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
12 | Тип воздухораспределителя | 483.000 | 27 | Скорость транспортера | | |
13 | Габарит | 1-Т | | груженого | км/ч | 80 |
14 | База транспортера | мм | 17000 | | порожнего | км/ч | 80 |
Рисунок 27. ТПЛ модели 14-Т109 (тип нумерации 3915)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 30 |
Изм. | Лист | N докум. | Подп. | Дата |
з) 12-осные грузоподъемностью 140 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База транспортера | мм | 18680 |
| длина | мм | 7000 | 15 | База концевой балки (группы тележек) | мм | 4800 |
| ширина | мм | 2800 | 16 | База тележки | мм | 3500 |
| высота | мм | (760) | 17 | Тип сцепки | СА-3 |
2 | Грузоподъемность | т | 140 | 18 | Выход середины транспортера в кривой R = 350 мм | мм | 135 |
3 | Масса тары | т | 110,5 | 19 | Несущая балка | клепанная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 204,6 (20,88) | 20 | Масса несущей балки | т | 59,6 |
5 | Погонная нагрузка | т/м | 8,3 | 21 | Масса концевой балки | т | 5,68 |
6 | Диаметр колес по кругу катания | мм | 950 | 22 | Масса тележки | т | 8,8 |
7 | Габарит | 1-Т | 23 | Площадь боковой поверхности | м2 | 32 |
8 | Ордината центра тяжести | мм | 900 | 24 | Ордината приложения ветровой нагрузки | мм | 1200 |
9 | Тип тележки | УВ3-9М | 25 | Возможность перестановки колеи 1435 мм | нет |
10 | Количество 3-осн. тележек | шт. | 4 | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
11 | Подшипник | качения | 27 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 120 |
13 | Число тормозных осей | шт. | 12 | | порожнего | км/ч | 120 |
Рисунок 28. ТПЛ модели 14-Т108 (тип нумерации 3918)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 31 |
Изм. | Лист | N докум. | Подп. | Дата |
и) 12-осные грузоподъемностью 150 т:
N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | База транспортера | мм | 17800 |
| длина | мм | 7310 | 15 | База концевой балки (группы тележек) | мм | 4300 |
| ширина | мм | 2600 | 16 | База 3-осн. тележки | мм | 3500 |
| высота | мм | (785) | 17 | Тип сцепки | СА-3 |
2 | Грузоподъемность | т | 150 | 18 | Выход середины транспортера в кривой R = 350 мм | мм | 120 |
3 | Масса тары | т | 109,2 | 20 | Несущая балка | клепанная |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 211,68 (22,6) | 21 | Масса несущей балки | т | 60 |
5 | Погонная нагрузка | т/м | 8,95 | 22 | Масса концевой балки | т | 5,7 |
6 | Диаметр колес по кругу катания | мм | 950 | 23 | Масса тележки | т | 8,7 |
7 | Габарит | 1-Т | 24 | Площадь боковой поверхности | м2 | 22 |
8 | Ордината центра тяжести | мм | 970 | 25 | Ордината приложения ветровой нагрузки | мм | 1100 |
9 | Тип тележки | | 26 | Возможность перестановки колеи 1435 мм | нет |
10 | Количество тележек | шт. | 4 | 27 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
11 | Подшипник | качения | 28 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 90 |
13 | Число тормозных осей | шт. | 12 | | порожнего | км/ч | 90 |
Рисунок 29. ТПЛ модели 14-Т106 (тип нумерации 3917)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 32 |
Изм. | Лист | N докум. | Подп. | Дата |
к) 16-осные грузоподъемностью 180 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 15 | База концевой балки (группы тележек) | мм | 5730 |
| длина | мм | 8852 | 16 | База 4-осн. тележки | мм | 2570 |
| ширина | мм | 2400 | 17 | Тип сцепки | СА-3 |
| высота | мм | (940) | 18 | Выход середины транспортера в кривой R = 350 мм | мм | 185 |
2 | Грузоподъемность | т | 180 | 19 | Несущая балка | клепанная |
3 | Масса тары | т | 160 | 20 | Масса несущей балки | т | 77 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 207,03 (21,125) | 21 | Масса концевой балки | т | 8,68 |
5 | Погонная нагрузка | т/м | 9,6 | 22 | Масса тележки | | |
6 | Диаметр колес по кругу катания | мм | 900 | | с 3-мя осями | т | 14,99 |
7 | Габарит | 1-Т | | с 3-мя осями | т | 15,24 |
8 | Ордината центра тяжести | мм | 800 | 23 | Площадь боковой поверхности | м2 | 44 |
9 | Тип тележки | | 24 | Ордината приложения ветровой нагрузки | мм | 1140 |
10 | Количество 4-осн. тележек | шт. | 4 | 25 | Возможность перестановки колеи 1435 мм | нет |
11 | Подшипник | качения | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 125 |
12 | Тип воздухораспределителя | 483.000 | 27 | Скорость транспортера | | |
13 | Число тормозных осей | шт. | 14 | | груженого | км/ч | 80 |
14 | База транспортера | мм | 121900 | | порожнего | км/ч | 80 |
Рисунок 30. ТПЛ модели 14-Т104 (тип нумерации 3922)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 33 |
Изм. | Лист | N докум. | Подп. | Дата |
л) 16-осные грузоподъемностью 200 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 16 | База группы тележек | мм | 3200 |
| длина/при деревянных подкладках 40 мм | мм | 8000/8500 | 17 | База тележки | мм | 1850 |
| ширина | мм | 2240 | 18 | Масса несущей балки | т | 56,3 |
| высота | мм | (918) 1060 | 19 | Масса концевой балки | т | 8,3 |
2 | Грузоподъемность | т | 200 | 20 | Масса тележки | т | 4,64 |
3 | Масса тары | т | 124,12 | 21 | Выход середины транспортера в кривой R = 350 мм | мм | 216 |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 198,5 (20,26) | 22 | Несущая балка | сварная |
5 | Погонная нагрузка | т/м | 8,44 | 23 | Тип сцепки | СА-3 |
6 | Диаметр колес по кругу катания | мм | 950 | 24 | Площадь боковой поверхности | м2 | 55 |
7 | Габарит | 1-Т | 25 | Ордината приложения ветровой нагрузки | мм | 1200 |
8 | Ордината центра тяжести | мм | 900 | | Тип буфера | - |
9 | Тип тележки | | 26 | Возможность перестановки колеи 1435 мм | есть |
10 | Количество тележек | шт. | 8 | 27 | Минимальный радиус вписывания в кривую колеи 1435 мм | м | 110 |
11 | Подшипник | качения | 28 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
12 | Тип воздухораспределителя | 483.000 | 29 | Скорость транспортера | | |
13 | Число тормозных осей | шт. | 16 | | груженого | км/ч | 100 |
14 | База транспортера | мм | 23490 | | порожнего | км/ч | 100 |
15 | База по пятникам концевой балки | мм | 6400 | | | | |
Рисунок 31. ТПЛ модели 14-Т102 (тип нумерации 3927)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 34 |
Изм. | Лист | N докум. | Подп. | Дата |
м) 16-осные грузоподъемностью 220 т:

N | Наименование | Ед. изм. | Величина | N | Наименование | Ед. изм. | Величина |
1 | Погрузочная площадка | | | 14 | Число тормозных осей | шт. | 14 |
| длина | мм | 8850 | 15 | База по пятникам концевой балки (группы тележек) | мм | 5800 |
| ширина | мм | 2400 | 16 | База тележки | мм | 2700 |
| высота | мм | 1005 (895) | 17 | Выход середины транспортера в кривой R = 350 мм | мм | 193 |
2 | Грузоподъемность | т | 220 | 18 | Несущая балка | сварная |
3 | Масса тары | т | 126,9 | 19 | Тип сцепки | СА-3М |
4 | Нагрузка от колесной пары на рельсы | кН (тс) | 221,7 (22,6) | 20 | Площадь боковой поверхности | м2 | 43 |
5 | Погонная нагрузка | т/м | 9,64 | 21 | Ордината приложения ветровой нагрузки | мм | 820 |
6 | Диаметр колес по кругу катания | мм | 950 | 22 | Масса несущей балки | т | 58,8 |
7 | Габарит | 1-Т | 23 | Масса концевой балки | | |
8 | Ордината центра тяжести | мм | 780 | 24 | Масса тележки | | |
9 | Тип тележки | | | | с 3-мя торм. осями | т | 0,91 |
| с 3-мя торм. осями | | | с 4-мя торм. осями | т | 4,64 |
| с 4-мя торм. осями | | 25 | Возможность перестановки колеи 1435 мм | нет |
10 | Количество тележек | шт. | 4 | 26 | Минимальный радиус вписывания в кривую колеи 1520 мм | м | 100 |
11 | Подшипник | качения | 27 | Скорость транспортера | | |
12 | Тип воздухораспределителя | 483.000 | | груженого | км/ч | 80 |
13 | База транспортера | мм | 23490 | | порожнего | км/ч | 80 |
Рисунок 32. ТПЛ модели 14-6046 (тип нумерации 3925)
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 35 |
Изм. | Лист | N докум. | Подп. | Дата |
3. Система технического обслуживания и текущего
ремонта железнодорожных транспортеров
3.1 Срок эксплуатации транспортеров не должен превышать нормативный срок службы согласно "Положения о системе технического обслуживания и ремонта грузовых вагонов, допущенных в обращение на железнодорожные пути общего пользования в международном сообщении", утвержденного Советом по железнодорожному транспорту государств - участников Содружества протокол от 16 - 17 октября 2012 г. N 57.
3.2 Техническое обслуживание N 1 (ТО-1) - выполнение комплекса работ по поддержанию работоспособности транспортеров в пути следования - производится при контроле технического состояния транспортеров во время приема - передачи по межгосударственным передаточным железнодорожным станциям и при подготовке в рейс в ближайшем вагонном депо. Перечень работ, выполняемых при ТО-1 приведен в Приложении К.
После выгрузки производится контроль технического состояния транспортеров на ПТО.
3.3 Техническое обслуживание N 2 (ТО-2) - выполнение комплекса работ по восстановлению работоспособности узлов и ремонту оборудования транспортеров перед погрузкой ТСЧ и ТСЦ грузоподъемностью 120 - 500 т в специализированных вагонных депо, а других типов транспортеров - на станциях имеющих ПТО. Перечень работ, выполняемых при ТО-2 приведен в Приложении Л.
3.4 Техническое обслуживание N 3 (ТО-3) - единая техническая ревизия и ремонт специального оборудования - производится только ТСЧ грузоподъемностью 120 - 500 т, выполняется один раз в год в специализированном вагонном депо имеющим право на данный вид деятельности. Перечень работ, выполняемых при ТО-3 приведен в Приложении М.
3.5 Техническое обслуживание ТСЧ в пути следования производится работниками ПТО при участии работников обслуживающих бригад, сопровождающих транспортеры, под руководством начальника вагонов-транспортеров
3.6 Технический осмотр состояния деталей и узлов ТСЧ производится работниками вагонного депо. Механиками обслуживающих бригад, сопровождающих транспортеры, производится проверка состояния крепления груза, а также технический осмотр ТСЧ на железнодорожных станциях, где отсутствуют ПТО.
3.7 Технический осмотр транспортеров при подготовке их под погрузку производится только в порожнем состоянии.
3.8 Для выполнения работ по техническому обслуживанию в объеме ТО-2 и ТО-3, на ТСЧ и ТСЦ установленным в железнодорожной администрации порядком должны быть оформлены акты общей формы.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 36 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 36 в ред. Протокола от 16.10.2019) |
Для выполнения работ по техническому обслуживанию в объеме ТО-2 и ТО-3, а также при текущем отцепочном ремонте, на все типы транспортеров должно быть оформлено уведомление формы ВУ-23М, а по окончанию работ уведомление формы ВУ-36М (ВУ-36 ЭТД) с передачей через ИВЦ железнодорожных администраций сообщений 1353 и 1354 соответственно.
3.9 Предъявление всех транспортеров к ТО-1, а также к ТО-2 (кроме ТСЧ и ТСЦ грузоподъемностью 120 - 500 т.) на станциях имеющих ПТО производится дежурным по станции с записью в книгу предъявления вагонов грузового парка к техническому обслуживанию формы ВУ-14М (ВУ-14 ЭТД).
ТСЧ и ТСЦ грузоподъемностью 120 - 500 т. для проведения ТО-2 и ТО-3 предъявляются в специализированное вагонное депо.
3.10 На транспортеры с поврежденными узлами и деталями оформляется акт формы ВУ-25М.
3.11 Транспортеры должны иметь четко нанесенную единую восьмизначную нумерацию и обозначения, код государства-собственника, и использоваться в их нормативные сроки службы, установленные межремонтные сроки и полностью отвечать требованиям эксплуатационной документации.
3.12 Текущий ремонт (ТР) - обеспечение восстановления работоспособности транспортеров - производится в пути следования работниками вагонного депо.
3.13 Техническое обслуживание и текущий ремонт типовых узлов и деталей грузовых вагонов, применяемых на транспортерах, осуществляется в соответствии с требованиями действующей нормативной и технической документации, утвержденной установленным порядком железнодорожной администрацией и приведенной в Приложении А.
3.14 Порожние железнодорожные транспортеры, у которых срок до планового вида ремонта истекает через месяц, при поступлении в текущий ремонт (ТР) могут направляться в специализированные вагонные депо для проведения планового вида ремонта, с разрешения в каждом отдельном случае руководства железнодорожной администрации.
3.15 При выявлении у транспортеров неисправных узлов и деталей, вагонное депо должно составить акт-рекламацию на узлы и детали вагона, не выдержавшие гарантийного срока после изготовления, ремонта, модернизации формы ВУ-41М и в последующем обеспечить проведение, установленным порядком, претензионно-рекламационной работы с заводами-изготовителями, вагоноремонтными предприятиями или вагонными депо, которые изготавливали/ремонтировали такую продукцию.
3.16 Предприятия производившие подготовку транспортеров к перевозкам, несут ответственность за качество выполненных работ по подготовке транспортера до станции назначения, при условии соблюдения требований норм и правил эксплуатации.
3.17 При необходимости ремонта груженного ТСЧ грузоподъемностью 120 - 500 т в вагонном депо или на специализированных путях вагонного депо обязательно, после проверки путей, по которым должен производиться
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 37 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 37 в ред. Протокола от 16.10.2019) |
пропуск транспортера, проверяются габариты приближения сооружений и устройств, расположенных у путей проследования ТСЧ к месту ремонта, а также состояние путей. Возможность и условия подачи транспортера к месту ремонта устанавливает комиссия, состав которой определяется порядком, установленным железнодорожной администрацией или владельцем инфраструктуры, с привлечением, при необходимости, собственника и причастных подразделений управления движением.
3.18 Под транспортеры всех типов запрещена подкатка тележек сформированных с использованием узлов и деталей, имеющих продленный срок службы или срок службы которых истекает до следующего планового вида ремонта транспортера. Техническое обслуживание и текущий ремонт специального оборудования транспортеров выполняется в соответствии с требованиями настоящих Правил, Руководства по эксплуатации и инструкций завода-изготовителя.
3.19 Предприятия, осуществлявшие техническое обслуживание (ремонт) железнодорожных транспортеров, несут гарантийную ответственность за качество выполняемых работ до следующего технического обслуживания (ремонта), при соблюдении Правил эксплуатации, пономерного учета и расчетов за пользованием грузовыми вагонами собственности других государств (с изменениями и дополнениями). Заменяемые узлы и детали транспортеров должны отвечать требованиям стандартов, техническим условиям, нормативной документации, а на узлы и детали, подлежащие обязательному подтверждению соответствия, должны иметься сертификаты (декларации) соответствия. На детали, не выдержавшие срока гарантии, оформляют акт - рекламацию порядком, установленным на железнодорожной администрации.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 38 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 38 в ред. Протокола от 16.10.2019) |
4. Требования безопасности
4.1 При проведении технического обслуживания и ремонта железнодорожных транспортеров должны выполняться требования действующих нормативных документов:
- ПОТ РО-32-ЦВ-400-96 "Правила по охране труда при техническом обслуживании и ремонте грузовых вагонов и рефрижераторного подвижного состава";
- Другой действующей нормативно-технической документации, содержащей требования охраны труда.
4.2 К работе по техническому обслуживанию и ремонту транспортеров допускаются лица, достигшие возраста восемнадцати лет, прошедшие обучение и проверку знаний по специальности и охране труда, прошедшие обязательный предварительный медицинский осмотр при поступлении на работу, вводный и первичный инструктаж на рабочем месте по охране труда, противопожарный инструктаж, стажировку и первичную проверку знаний требований охраны труда.
4.3 Уровни шума и вибраций на рабочих местах не должны превышать значений ГОСТ 12.1.003 и ГОСТ 12.1.012.
4.4 Маневровая работа и ограждение транспортеров на железнодорожных путях депо и их производственных подразделений должны производиться в соответствии с порядком установленным в железнодорожных администрациях.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 39 |
Изм. | Лист | N докум. | Подп. | Дата |
5. Правила технического обслуживания и текущего
отцепочного ремонта железнодорожных транспортеров
5.1.1 Осмотр железнодорожных транспортеров осуществляется после ограждения.
5.1.2 Железнодорожные транспортеры, допускаемые к обращению в межгосударственном сообщении должны иметь четко нанесенную единую восьмизначную нумерацию и обозначения, код государства-собственника и использоваться в период их нормативного срока службы и полностью отвечать единым положениям Правил технической эксплуатации железных дорог, а также требованиям нормативных актов и нормативно-технической документации.
5.1.3 В техническом и коммерческом отношении исправное состояние транспортеров обеспечивается единой для железных дорог государств-участников Содружества системой технического обслуживания и ремонта, основанной на планово-предупредительном принципе и единой ремонтно-эксплуатационной документации.
5.1.4 Техническое состояние рамы транспортера, тормозного оборудования, тележек, колесных пар, автосцепного оборудования должно удовлетворять техническим требованиям, предъявляемым к вагонам грузового парка в межгосударственном сообщении, а также требованиям по техническому содержанию транспортеров сочлененного типа с обслуживающими бригадами, изложенным в инструкциях по эксплуатации для транспортеров соответствующего типа.
5.1.5 Направление железнодорожных транспортеров в ремонт осуществляется в соответствии с требованиями "Правил эксплуатации, пономерного учета и расчетов за пользование вагонами собственности других государств" от 24 мая 1996 г.
5.1.6 При проведении работ по техническому обслуживанию ходовой части, тормозного оборудования, колесных пар и автосцепного оборудования железнодорожных транспортеров осмотрщик-ремонтник должен руководствоваться требованиями "Инструкции по техническому обслуживанию вагонов в эксплуатации" утв. Советом по железнодорожному транспорту Государств - участников Содружества Протокол от 21 - 22 мая 2009 г. N 50.
5.1.7 Техническое обслуживание и текущий ремонт гидросистем и электрооборудования железнодорожных транспортеров производится обслуживающей бригадой или работниками специализированных вагонных депо.
5.2 Техническое обслуживание и текущий ремонт узлов и деталей железнодорожных транспортеров
5.2.1 Колесные пары и буксовый узел
5.2.1.1 При техническом обслуживании и текущем ремонте колесных пар и буксовых узлов необходимо соблюдать требования:
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 40 |
Изм. | Лист | N докум. | Подп. | Дата |
- Руководящего документа по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм" РД ВНИИЖТ 27.05.01-2017;
- "Инструкции по техническому обслуживанию вагонов в эксплуатации" (инструкция осмотрщику вагонов) N 808-2017 ПКБ ЦВ, утв. Советом по железнодорожному транспорту Государств-участников Содружества Протокол от 21 - 22 мая 2009 г. N 50.
Перечень основных неисправностей выявляемых при техническом обслуживании железнодорожных транспортеров приведен в Приложении Б.

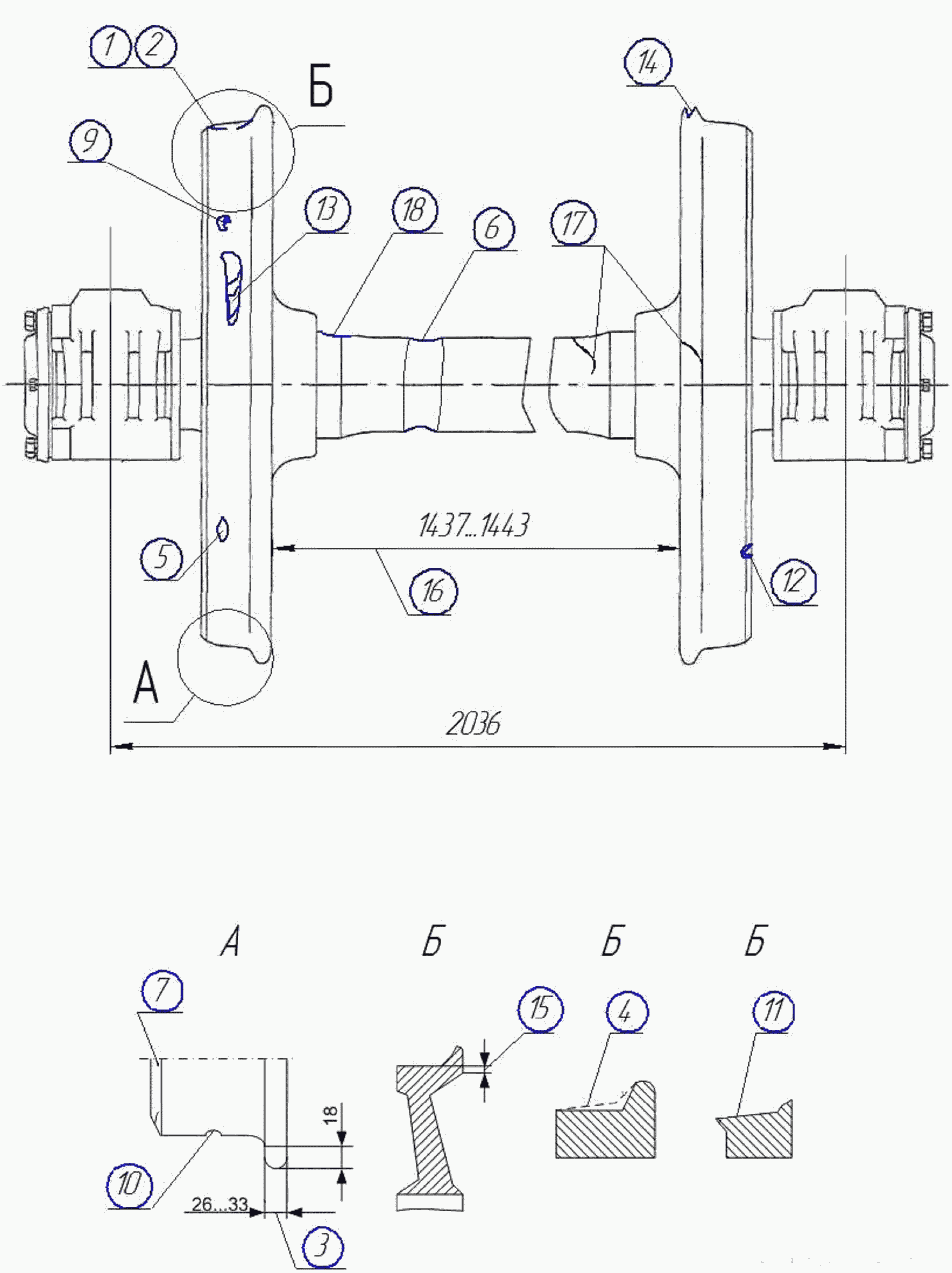

5.2.1.2 Возможные неисправности колесных пар по внешним признакам приведены в таблице 1.
Признак неисправности | Неисправность |
Колесная пара (при встрече "сходу") |
1. Шум, скрежет от трения боковой грани обода колеса о внутреннюю грань головки рельса 2. Сход колесной пары | Сдвиг колеса на оси |
Характерный, повторяющийся с определенной периодичностью стук колеса о рельс | Ползун |
Выщербина |
Навар |
Неотрегулированная ТРП или неисправности воздухораспределителя |
Колесо не вращается, слышен свистяще-шипящий звук, искрение из-под колес в месте соприкосновения с рельсом | Заклинивание колес (юз) из-за неисправности воздухораспределителя, авторегулятора, ТРП, перевернутого тормозного башмака, заклинивания роликового подшипника или подшипника редуктора от средней части оси, примерзание тормозных колодок, обледенение ТРП |
Колесная пара идет юзом при отжатых тормозных колодках, слышно пощелкивание | Подшипник разрушен, ролики заклинены и не вращаются |
На диске и ободе колеса имеются следы выброса смазки | Подшипник разрушен |
Выделение из-под колес синего дыма и/или искрение при движении с характерным скрежетом | Не полностью отпущен тормоз |
Колесная пара (при стоянке) |
1. Разрыв краски у ступицы колеса по всему периметру соединения колеса с осью 2. Полоска ржавчины или блестящая полоска на поверхности металла с внутренней стороны ступицы (при сдвиге колеса наружу) или полоска ржавчины или блестящая полоска на оси с противоположной стороны ступицы (при сдвиге колеса внутрь) | Сдвиг колеса на оси |
Неравномерный износ гребня по кругу колеса, натиры на опорной поверхности буксы, подтверждается разностью размеров при измерении расстояния между внутренними гранями обода колес | Трещины в подступичной части оси |
Неравномерный прокат по кругу катания или выщербина | Овальное или разработанное отверстия подвески башмака. |
Плоская площадка круглой или овальной формы на поверхности катания | Ползун |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 41 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 41 в ред. Протокола от 16.10.2019) |
Продолжение таблицы 1
Разрушение в виде выкрашивания металла поверхности катания колеса | Выщербина |
Смещение металла на поверхности обода колеса, характеризующееся образованием чередующихся сдвигов металла U-образной формы | Навар |
Неравномерный круговой наплыв металла на фаску, местное уширение обода, наличие закатывающихся ползунов и наваров, трещины и выщербины в сочетании с местным уширением обода и раздавливанием обода | Неравномерный прокат |
Местный наплыв металла в зоне фаски обода колеса | Местное уширение обода |
5.2.1.3 Контроль буксовых узлов в пути следования грузовых вагонов осуществляется:
- средствами диагностики на ходу поезда;
- работниками вагонных депо и пунктов технического обслуживания, осуществляющих эксплуатационную деятельность.
При встрече с ходу выявляют внешние признаки ненормальной работы буксовых узлов: скрежет, пощелкивание, искрение, задымление, появление запаха, движение колесной пары юзом.
При осмотре буксовых узлов во время остановки (стоянки) поезда контролируют:
сдвиг вдоль оси корпуса буксы и/или его перекос; трещины корпусов букс и крепительных крышек, трещины и деформацию смотровых крышек (например, "вздутая", а также имеющая протертости или пробоины от взаимодействия с элементами торцевого крепления и деталями подшипника); ослабление (или отсутствие) болтов М20 крепления крышек крепительных и/или болтов М12 крышек смотровых, обрыв (или ослабление) болтов М20 или срыв гайки торцевой М110 торцевого крепления подшипников (определяется путем остукивания смотровой крышки ниже ее центра), выброс смазки на диск и/или обод колеса, нагрев верхней части корпуса буксы.
При подозрении на ненормальную работу подшипников в корпусе буксы производят снятие крышек смотровых.
Признаками ненормальной работы буксовых узлов, требующих отцепки вагона являются:
- сдвиг и/или перекос корпуса буксы;
- разрушение или трещины корпусов букс, крышек смотровых и крепительных;
- выброс смазки на диск и/или обод колеса, вызванный перегревом подшипника;
нагрев верхней части корпуса буксы (свыше 60 °C - с подшипниками роликовыми цилиндрическими и сдвоенными, свыше 70 °C - с подшипниками кассетного типа относительно температуры окружающего воздуха), определяемый бесконтактным измерителем температуры в соответствии с требованиями Инструкции осмотрщику вагонов.
После снятия крышек смотровых:
- обрыв (или ослабление) болтов М20, болтов М12 планки стопорной или срыв (или ослабление) гайки М110 торцевого крепления подшипников на оси;
- обрыв болтов М20 или срыв гайки М110 торцевого крепления подшипников на оси;
- наличие воды в передней части корпуса буксы в свободном состоянии или в виде льда;
- выброс смазки с примесью металлических частиц в крышку смотровую или из-под шайбы защитной подшипника сдвоенного, а также на уплотнение подшипника кассетного типа.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 42 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 42 в ред. Протокола от 16.10.2019) |

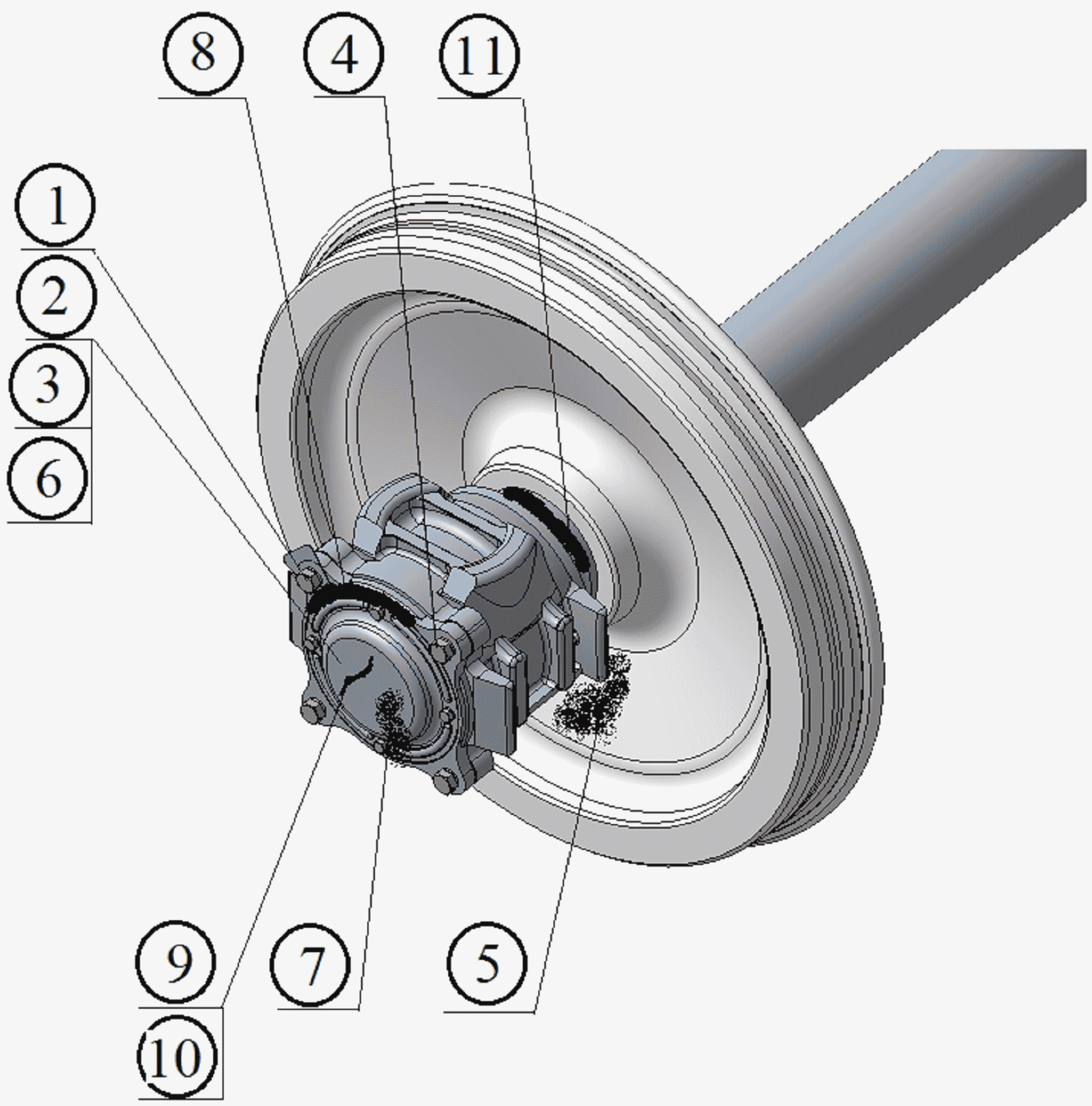

Наиболее характерные внешние признаки неисправных буксовых узлов с подшипниками качения указаны в таблице 2.
Признак неисправности | Неисправность |
Буксовый узел (при встрече "сходу") |
Сильные потеки в зоне смотровой и крепительной крышек | Подшипник разрушен |
Выброс искр пучком со стороны лабиринта | Проворот внутреннего кольца или разрушение заднего подшипника |
Корпус буксы имеет наклон по отношению к шейке оси; боковая рама тележки опирается на корпус буксы одним краем | Сдвиг внутреннего кольца переднего подшипника на шейке оси |
Выделение дыма, появление запаха из буксы (при приеме с ходу и после остановки поезда в пути следования); в зимний период времени наличие льда на корпусе буксы, свидетельствующего о таянии снега | Разрушение полиамидного сепаратора подшипника буксового узла |
Следы выброса смазки через лабиринтное уплотнение на диск и обод колеса. В смазке видны металлические включения (латунь, сталь), потеки смазки в зоне смотровой и крепительной крышек. На задней (лабиринтной) части корпуса буксы имеется валик смазки черного цвета с металлическими включениями (латунь, сталь) | Подшипник разрушен из-за заклинивания роликов, проворота внутреннего кольца, излома перемычек сепаратора, обводнения смазки, излома борта внутреннего кольца, повреждения торцового крепления. Износ центрирующей поверхности сепаратора и изломы перемычек сепаратора, излом борта внутреннего кольца, обводнение смазки, заклинивание роликов |
На задней (лабиринтной) части корпуса буксы имеется валик смазки, покрытый пылью, боковая рама тележки с буксой смещены относительно лабиринтного кольца и видна блестящая полоска металла лабиринтного кольца | Повреждено торцевое крепление, сорвана резьба на гайке М110 и шейке оси или оборваны головки болтов М20 тарельчатой шайбы |
Буксовый узел (при стоянке) |
Повышенный нагрев любой части буксы в сравнении с другими буксами состава. В зимнее время на корпусе буксы, оплавление снега или лед | Излишнее количество смазки, обводнение смазки, излом сепаратора |
На смотровой или крепительной крышке видна окалина, крышка деформирована в виде кругов либо отдельных выпуклых полос, протертостей, пробоин | Повреждено торцевое крепление (оборваны болты стопорной планки, изломана планка, гайка М110 отвернулась, или на ней сорвана резьба, или оборваны головки болтов М20 тарельчатой шайбы) |
При остукивании передней части смотровой (крепительной) крышки ниже ее центра слышны дребезжащие звуки или двойные удары (отбои) | Повреждено торцовое крепление (оборваны болты стопорной планки, изломана планка, гайка М110 отвернулась, или на ней сорвана резьба, или оборваны головки болтов М20 тарельчатой шайбы) |
Верхняя часть корпуса буксы в сравнении с другими буксами этого состава имеет повышенный равномерный нагрев, из лабиринтного уплотнения вытекает смазка | В буксе имеются излишки смазки |
Передняя часть корпуса буксы нагрета больше задней | Разрушен передний подшипник |
Отсутствует зазор между лабиринтной частью корпуса буксы и лабиринтным кольцом, при проверке шаблоном Басалаева (контроль буксового узла с помощью шаблона Басалаева приведен в Приложении Г) | Разрушен наружный подшипник, сдвиг подшипниковых колец |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 43 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 43 в ред. Протокола от 16.10.2019) |
Продолжение таблицы 2
Напыление смазки на ступицу колеса, ослабление болтов или появление ржавчины под шайбами болтов крепительной крышки | Нарушение торцевого крепления |
Вздутие краски на корпусе буксы сверху, течь смазки коричневого или зеленого цвета | Разрушение сепаратора |
Наличие воды или льда в корпусе буксы | Неплотное прилегание смотровой (крепительной) крышки |
Выброс смазки на диск и обод колеса | Перегрев подшипников кассетного типа |

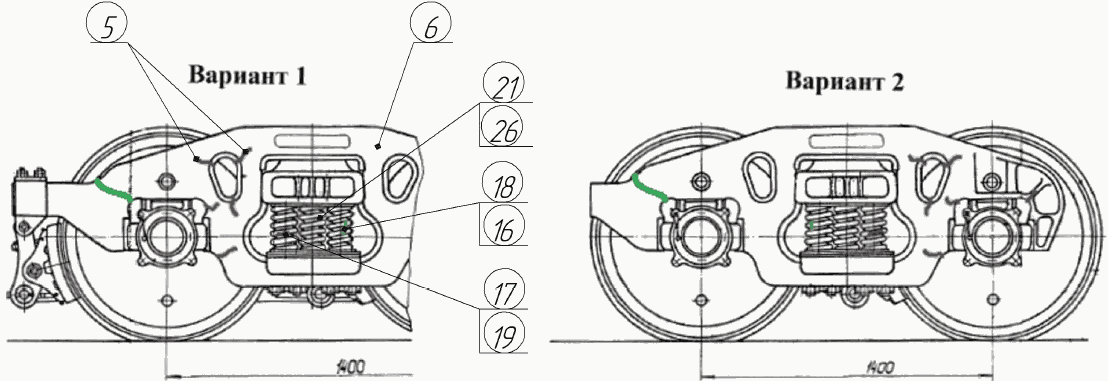

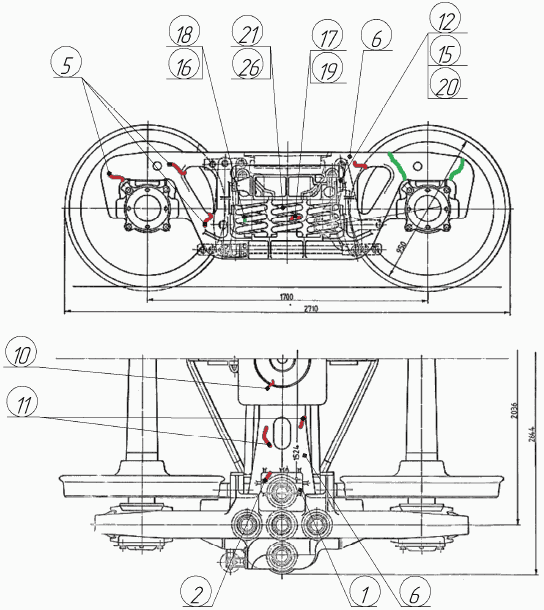

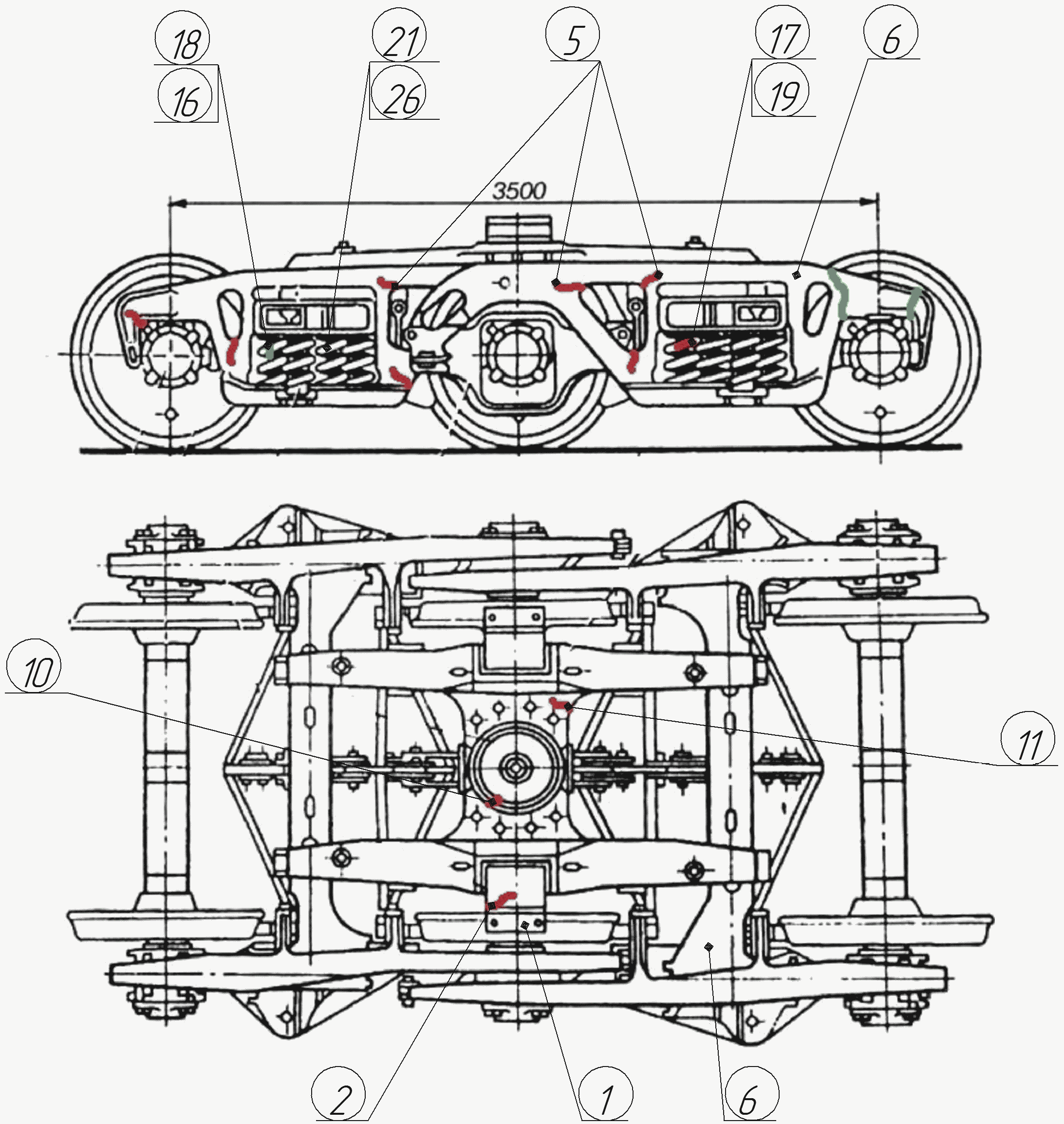

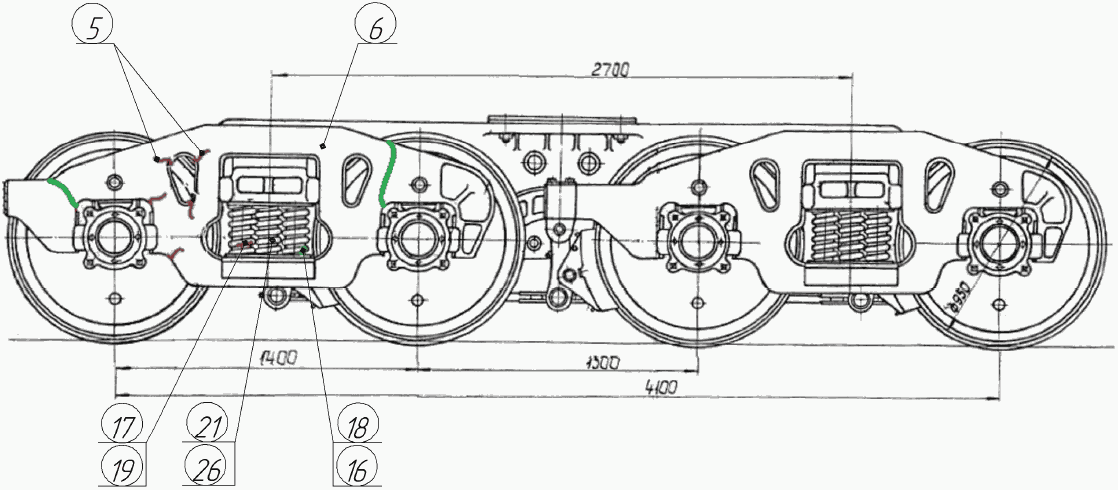

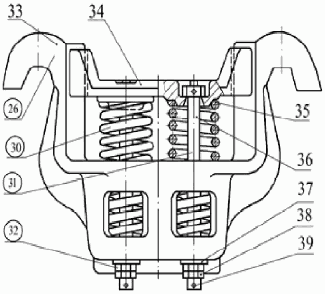

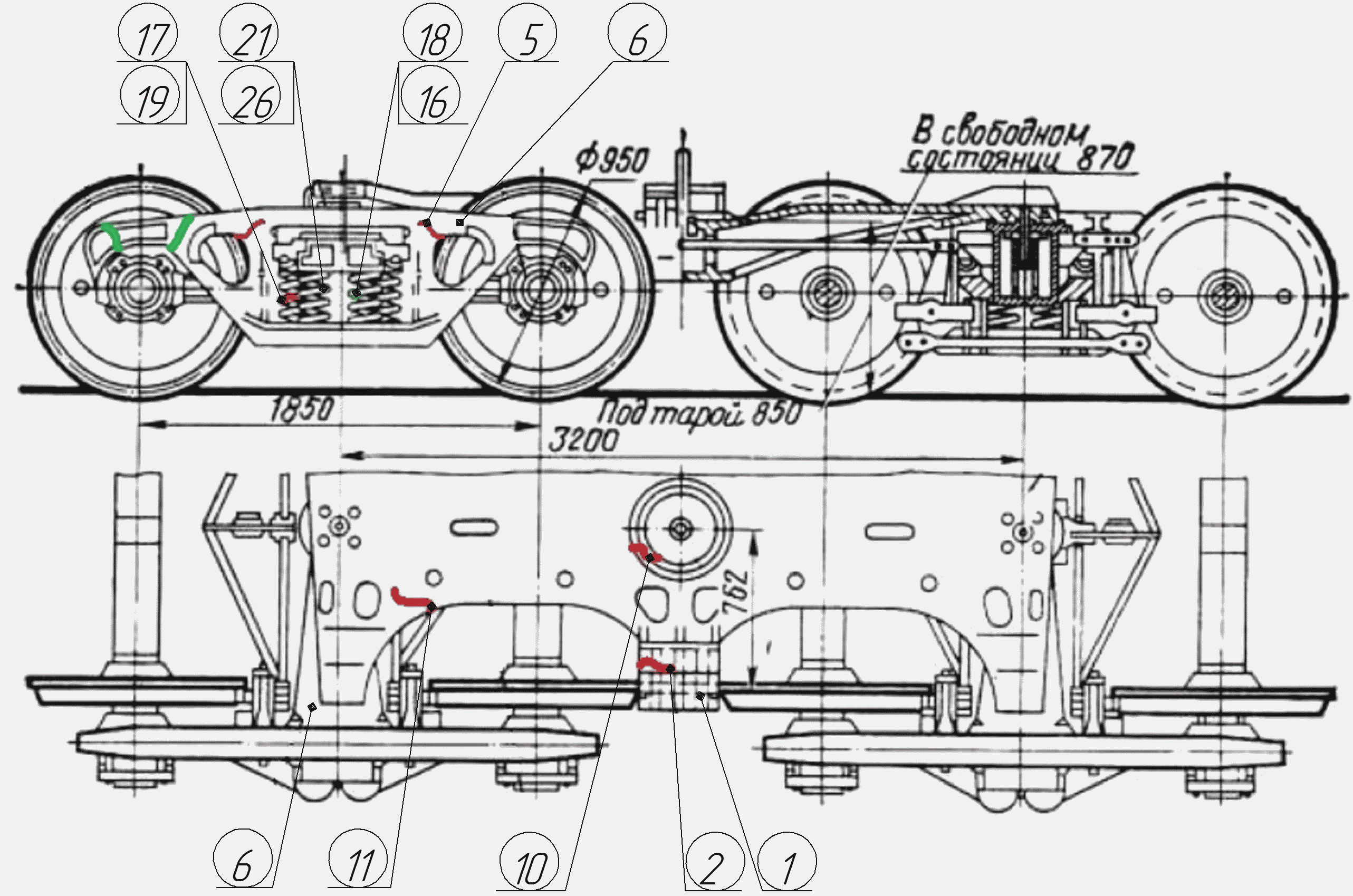

5.2.2 Тележки
5.2.2.1 Техническое обслуживание и ремонт тележек транспортеров модели 18-100, 18-101, 18-102, 18-126, "Sumitomo", 18-6052, 18-6052-01 и 18-6053, КВЗ-1М общие виды которых приведены в Приложении В, производить в соответствии с требованиями " Инструкции по техническому обслуживанию вагонов в эксплуатации (инструкция осмотрщика вагонов)" и руководствами по эксплуатации на конкретную модель тележки. Узлы и детали тележек, с просроченным сроком службы, должны быть заменены.

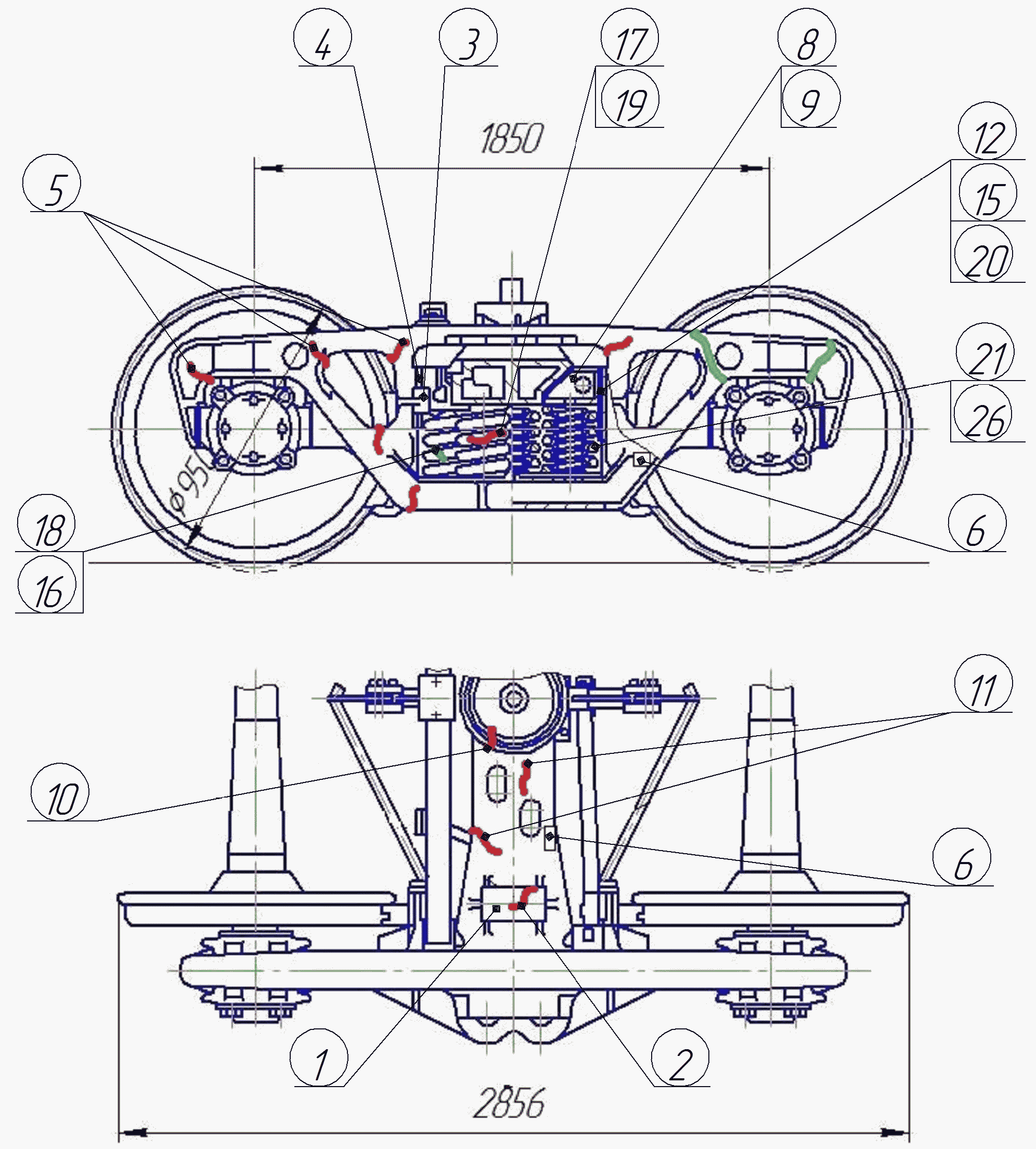

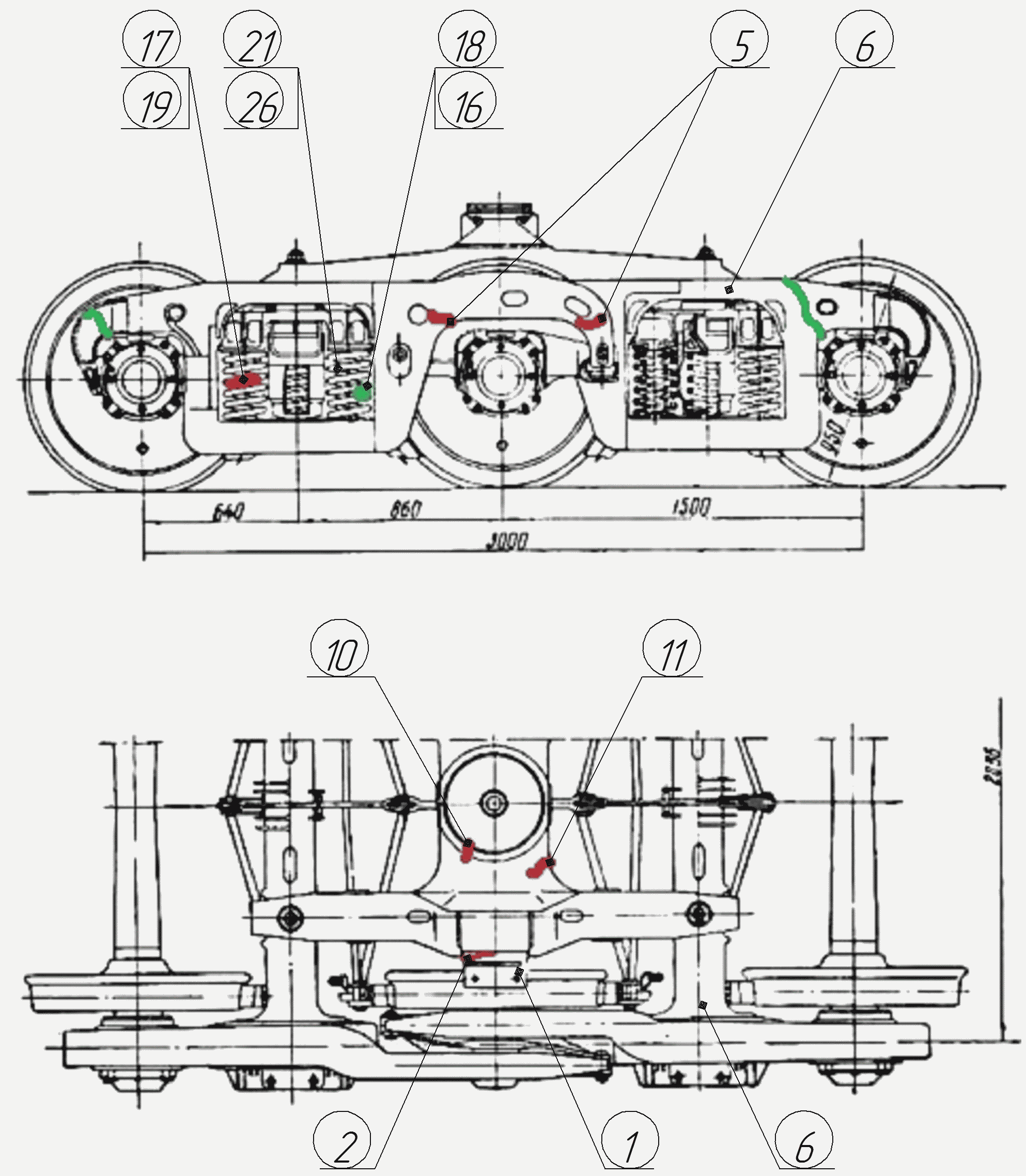

5.2.2.2 Запрещается постановка в поезда и следование в них транспортеров, в тележках которых имеется хотя бы одна из следующих неисправностей:
- трещина в боковой раме и/или надрессорной балке;
- трещина в балансире, соединительной или шкворневой балке трехосной тележки;
- трещины в консолях соединительной балки четырехосных тележек; трещина в подпятнике, пятнике в видимой зоне для осмотрщика вагонов;
- трещина в верхнем скользуне, отсутствие или излом колпака скользуна тележки или планки скользуна трехосных тележек; отсутствие болта крепления колпака скользуна, завышение или отсутствие зазоров в скользунах;
- обрыв заклепки фрикционной планки, излом или трещина в клине амортизатора, вышедшая на наружную поверхность клина в видимой при осмотре зоне, излом упорного бурта клина амортизатора;
- обрыв (отсутствие) хотя бы одного болта, соединяющего шкворневую балку с поперечными или надрессорными балками трехосных тележек;
- отсутствие хотя бы одного из валиков, соединяющих балансиры с хоботами боковин трехосных тележек или подкладок боковин;
- трещина в корпусе фрикционного гасителя колебаний тележек;
- обрыв одной заклепки или болта, укрепляющих пятник вагона, трещина в верхнем или нижнем поясах и в зоне крайних пятников соединительной балки тележки, концевых балках, в кронштейнах тормозного оборудования;
- свободные (ненагруженные) подклиновые пружины и клинья в порожних вагонах и завышение хотя бы одного клина относительно нижней опорной поверхности надрессорной балки более 8 мм;
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 44 |
Изм. | Лист | N докум. | Подп. | Дата |
- излом, смыкание, сдвиг пружины;
- трещина, излом фрикционного клина.
5.2.2.3 Узлы и детали, имеющие дефекты, должны быть заменены на новые или отремонтированные, отвечающие требованиям нормативной действующей документации.
5.2.3 Автосцепное устройство

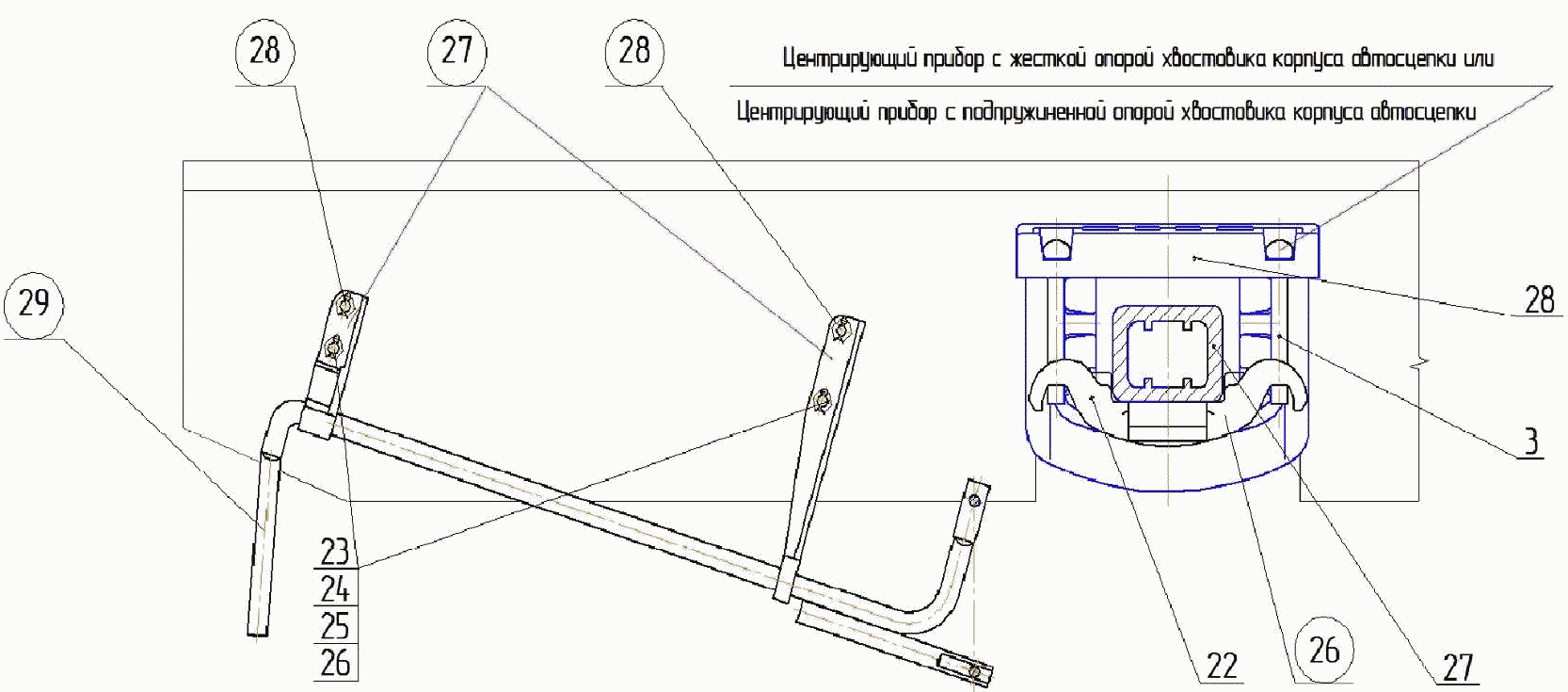

Техническое обслуживание и ремонт автосцепного устройства производить в соответствии с требованиями "Инструкции по ремонту и обслуживанию автосцепного устройства подвижного состава железных" Утв. Советом по железнодорожному транспорту государств-участников Содружества (протокол от 20 - 21 октября 2010 г.).

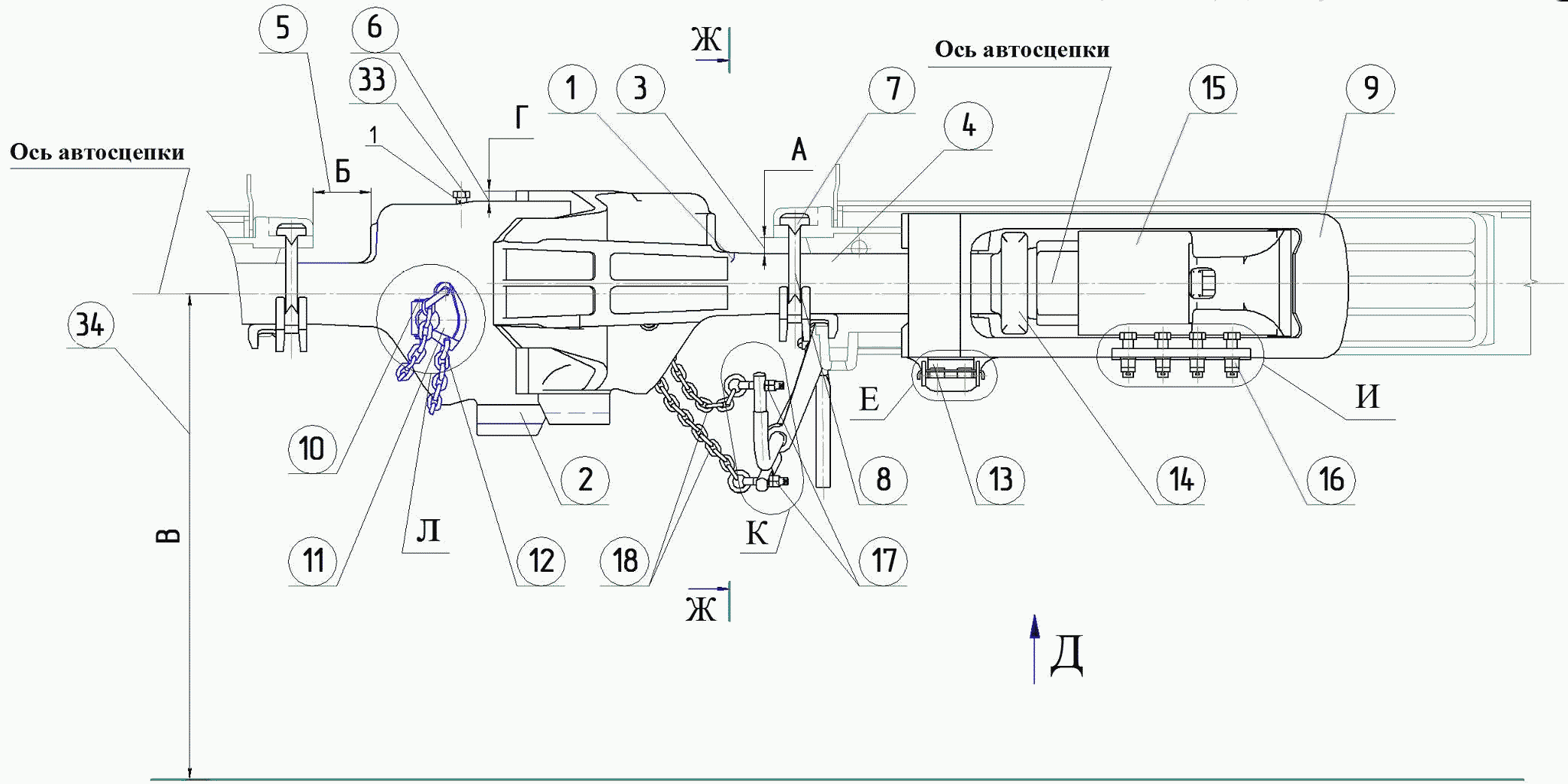

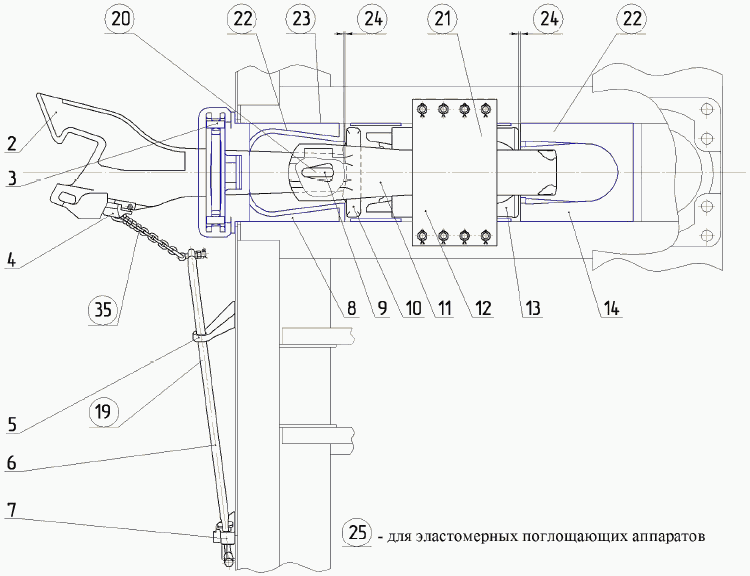

Перечень возможных неисправностей автосцепного устройства приведен в Приложении Г.
5.2.4 Тормозное оборудование
Техническое обслуживание и ремонт тормозного оборудования железнодорожных транспортеров производить в соответствии с требованиями "Правил технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава" Утв. Советом по железнодорожному транспорту государств-участников Содружества (протокол от "6 - 7" мая 2014 г. N 60) и "Общим руководством по ремонту тормозного оборудования вагонов" 732-ЦВ-ЦЛ утв. 54 Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 18 - 19 мая 2011 г.);

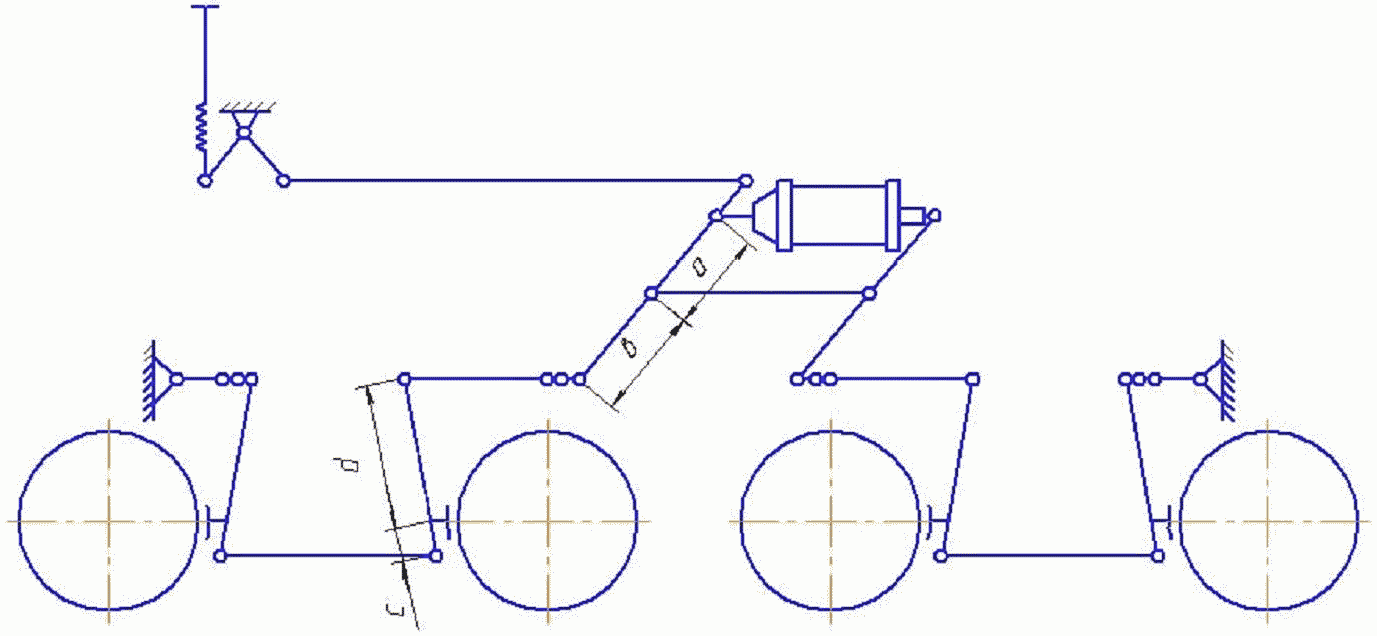

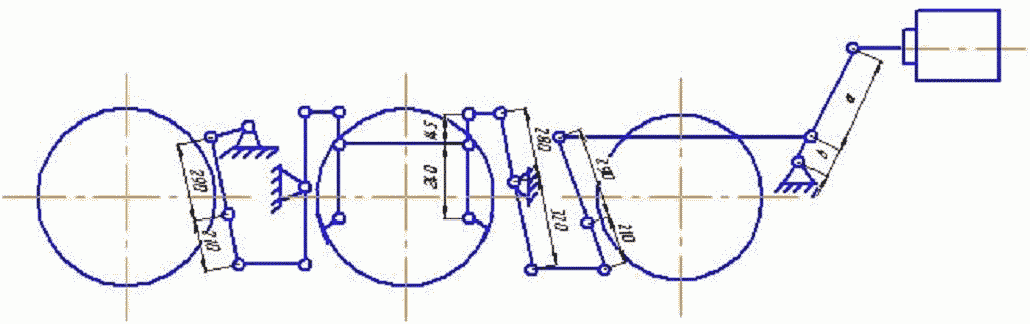

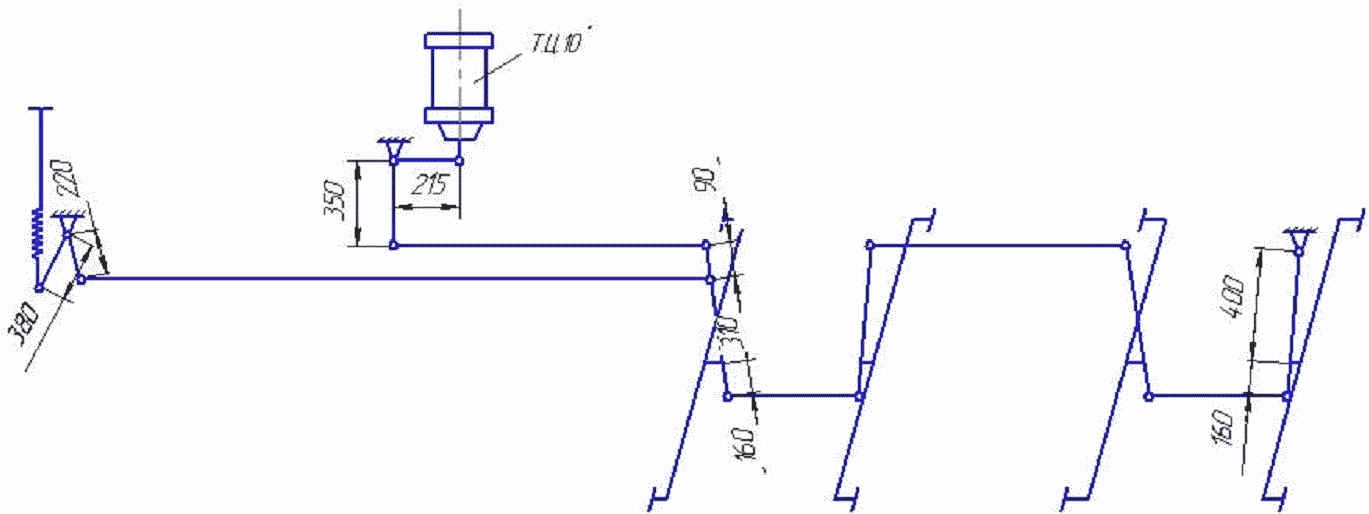

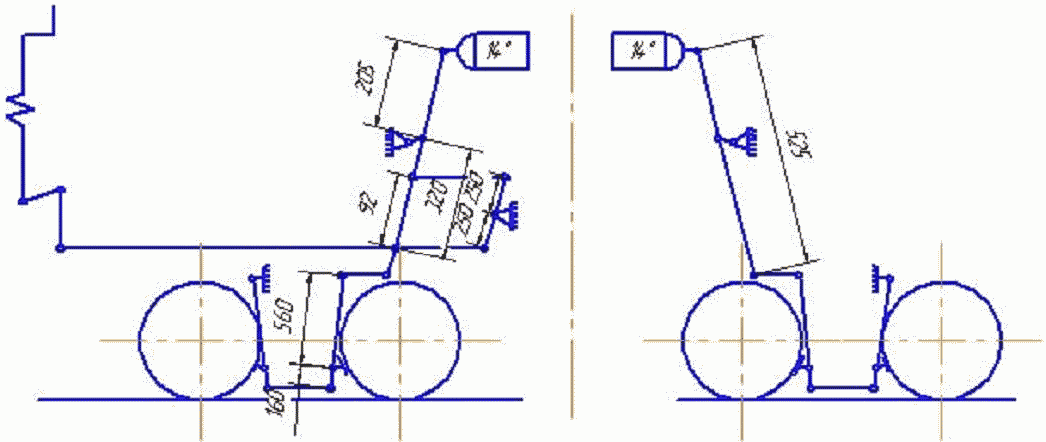

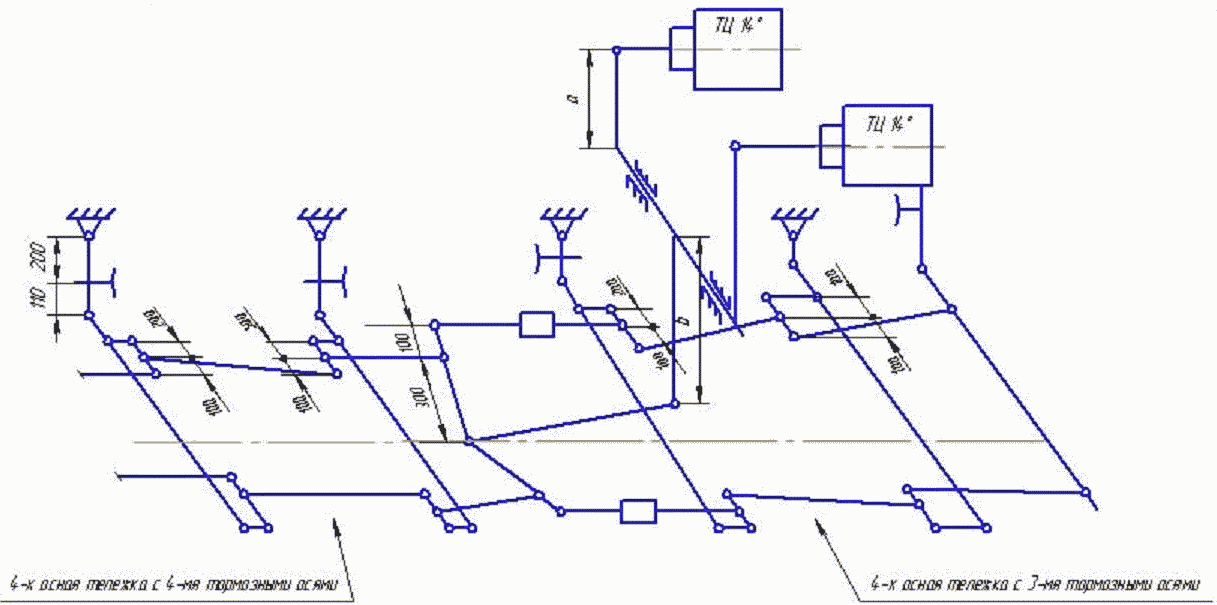

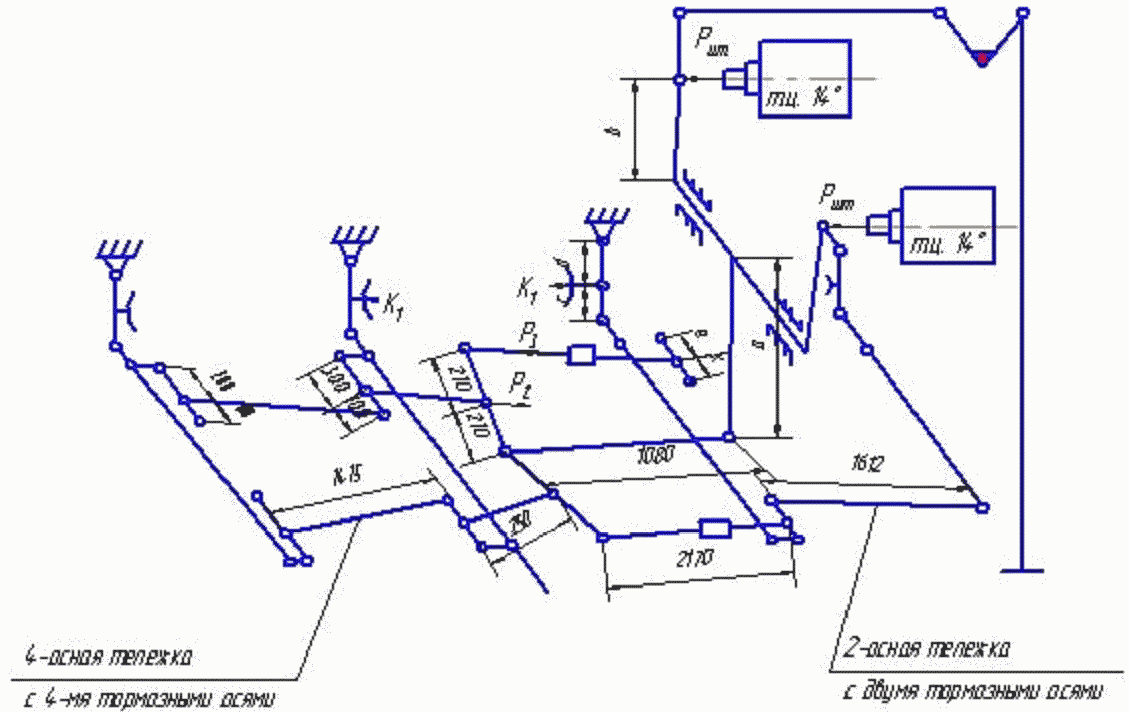

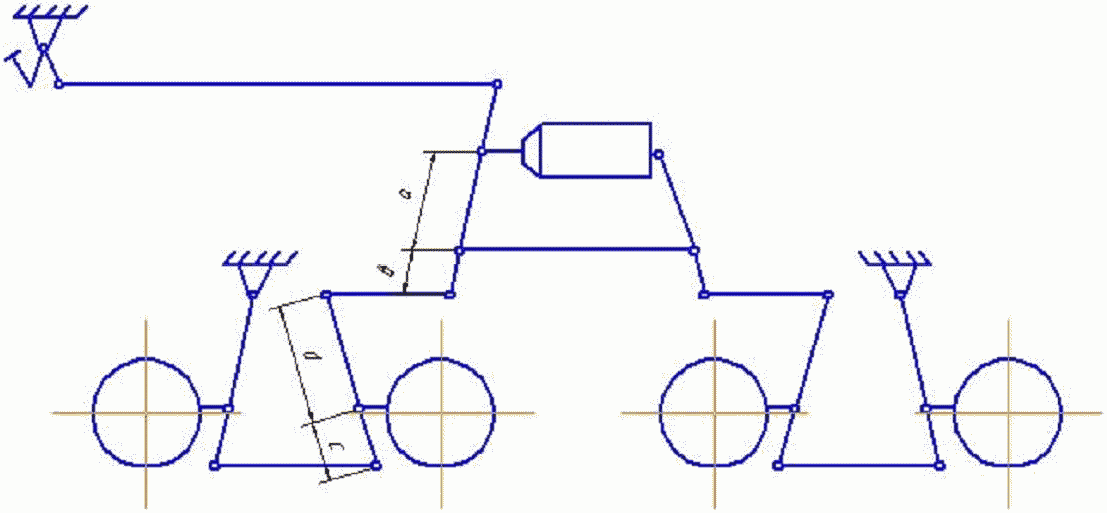

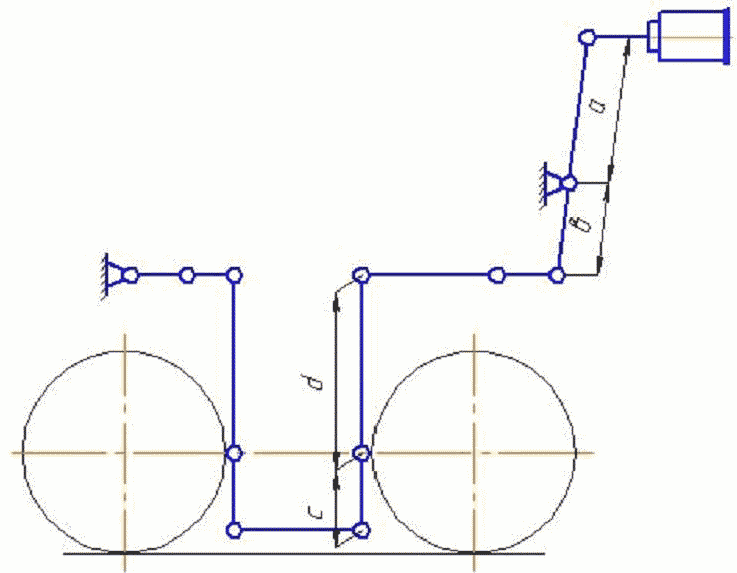

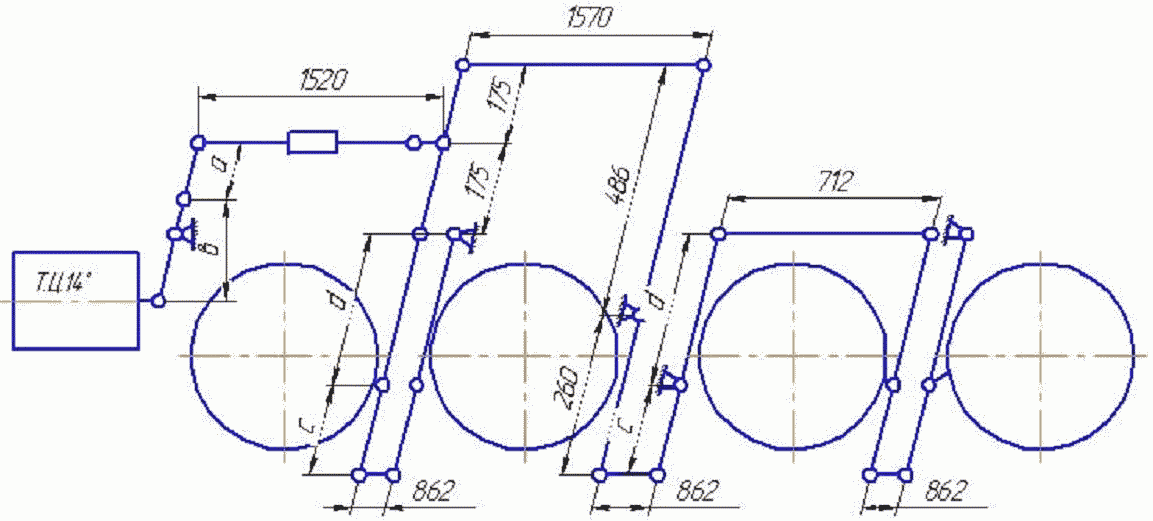

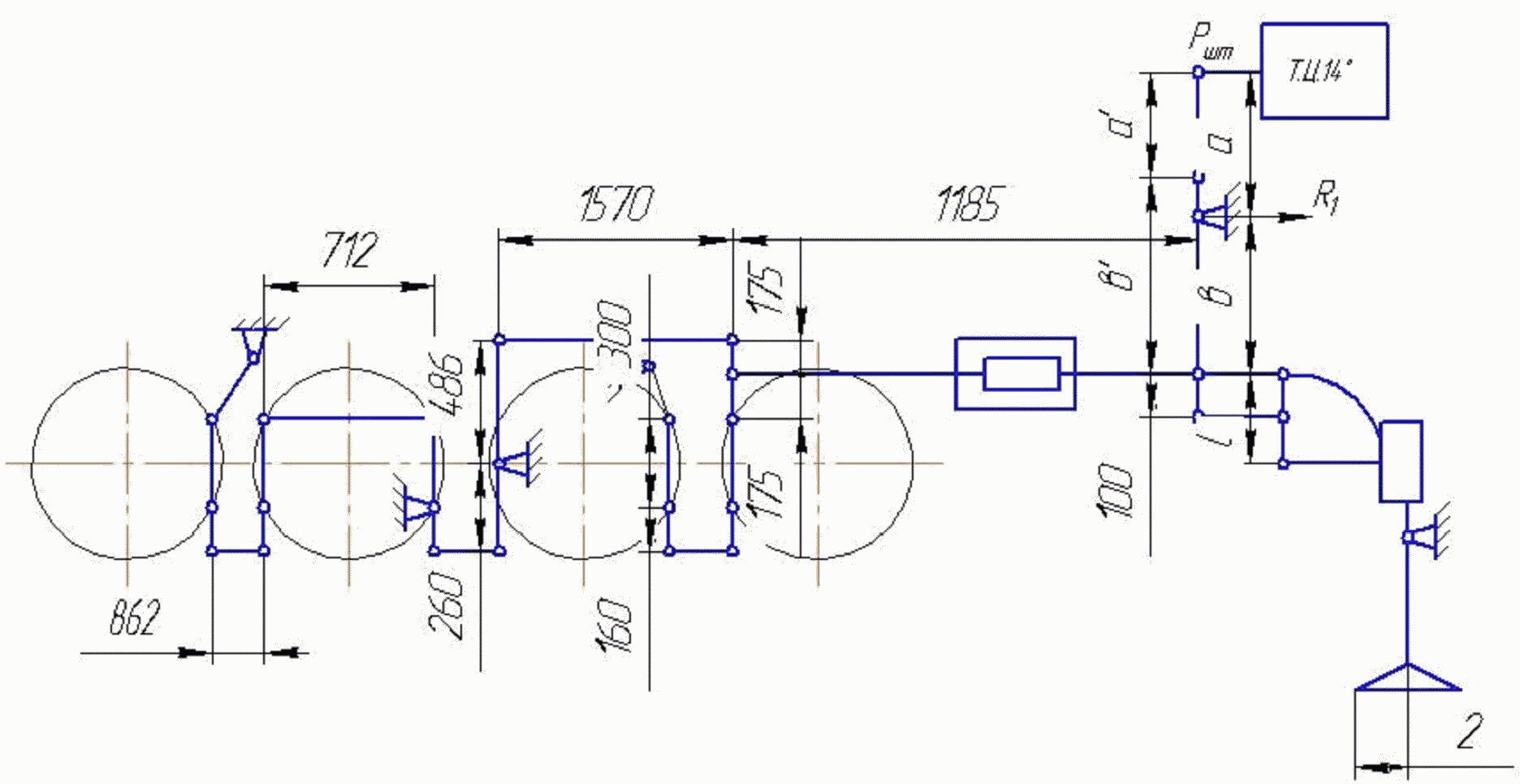

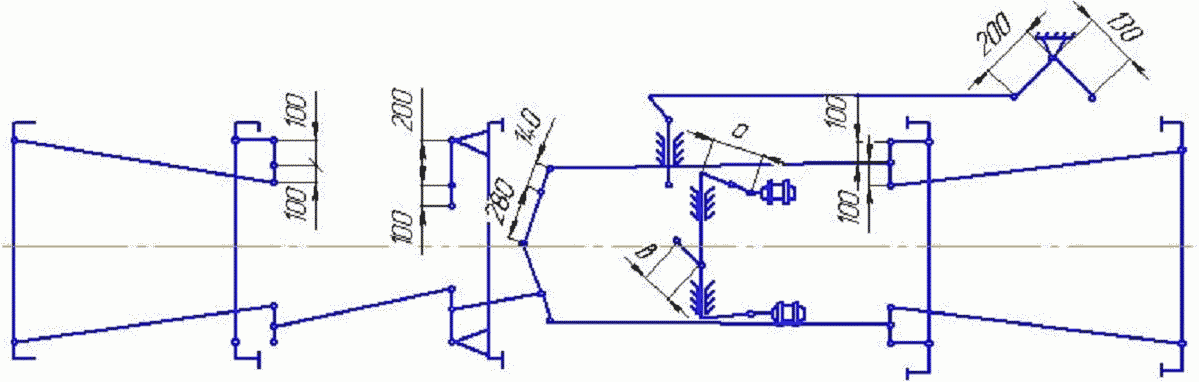

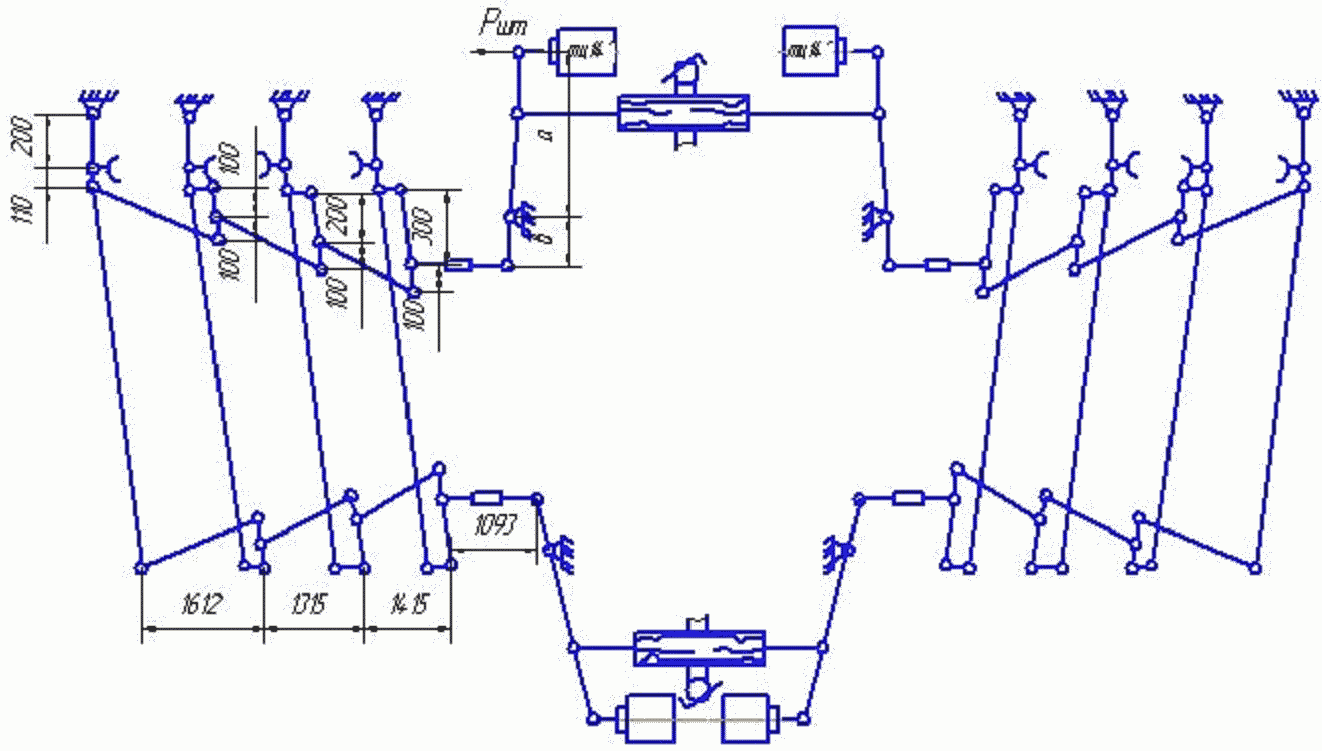

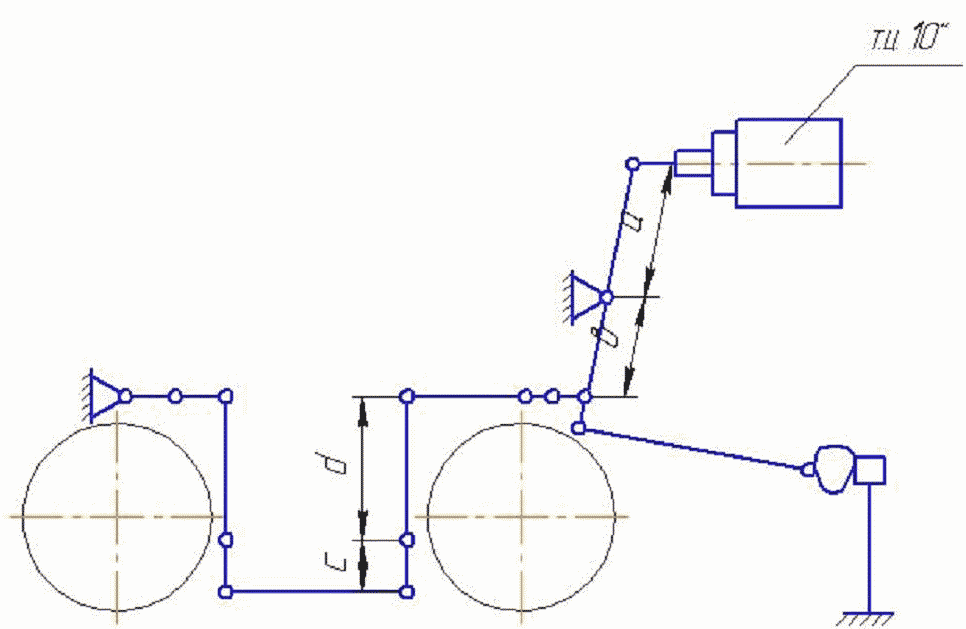

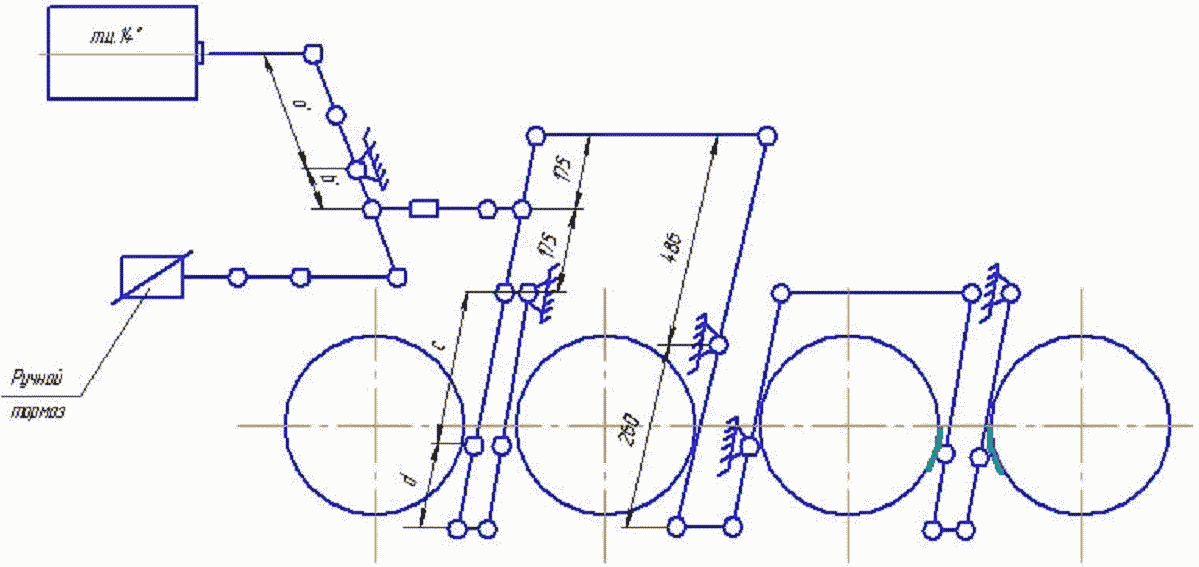

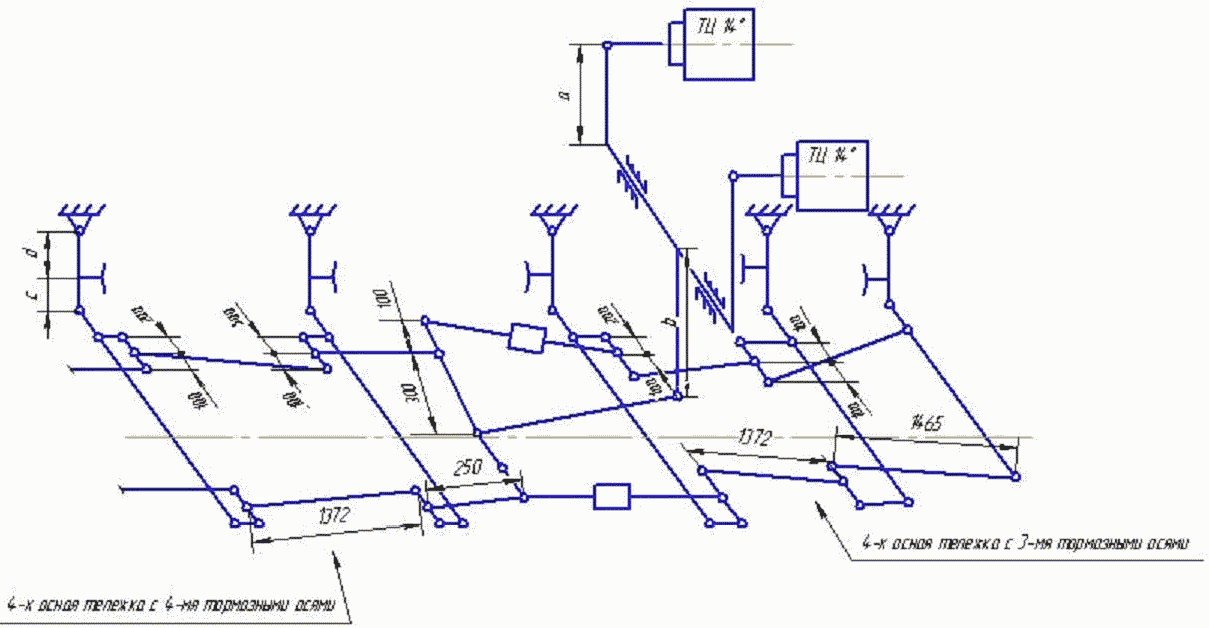

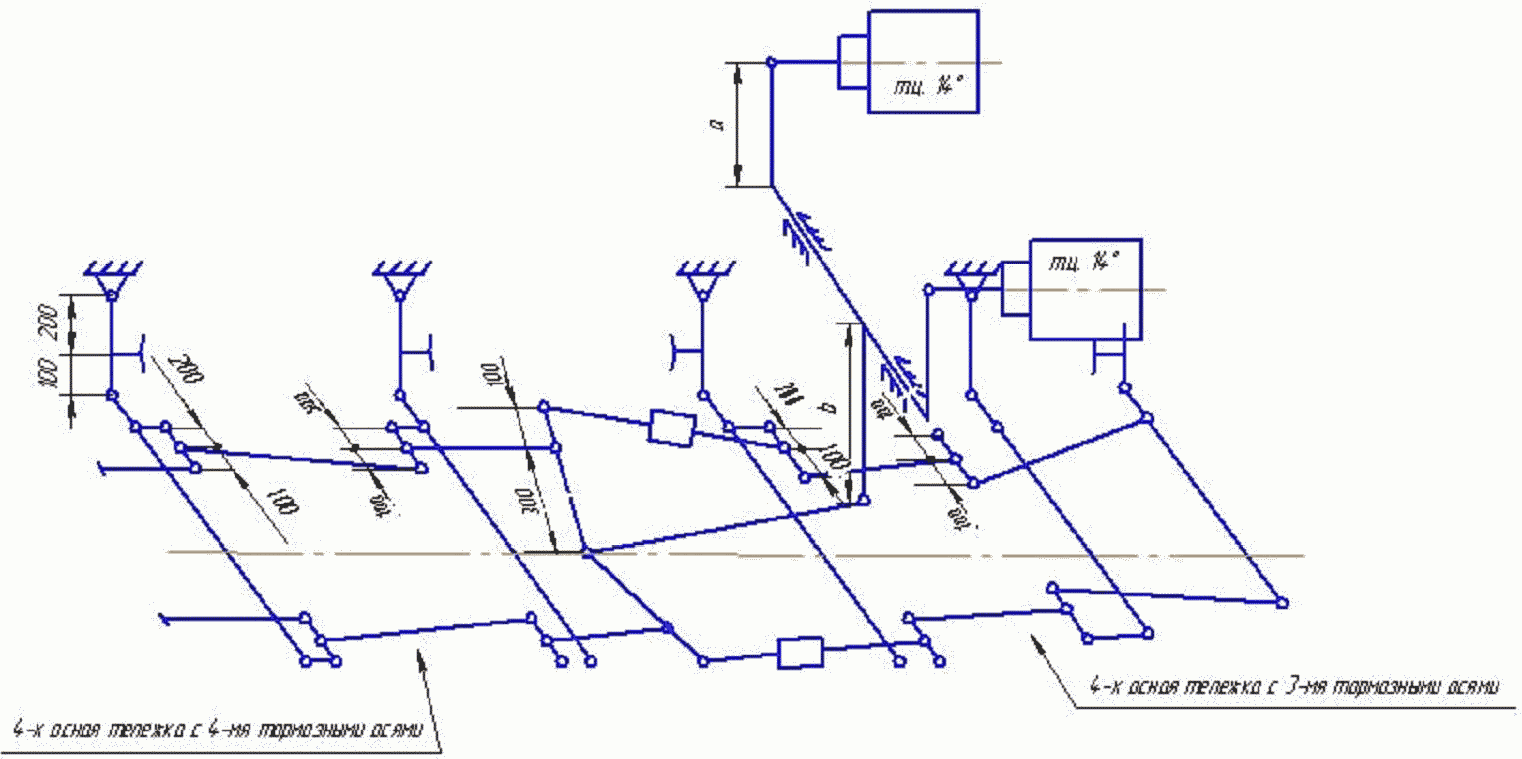

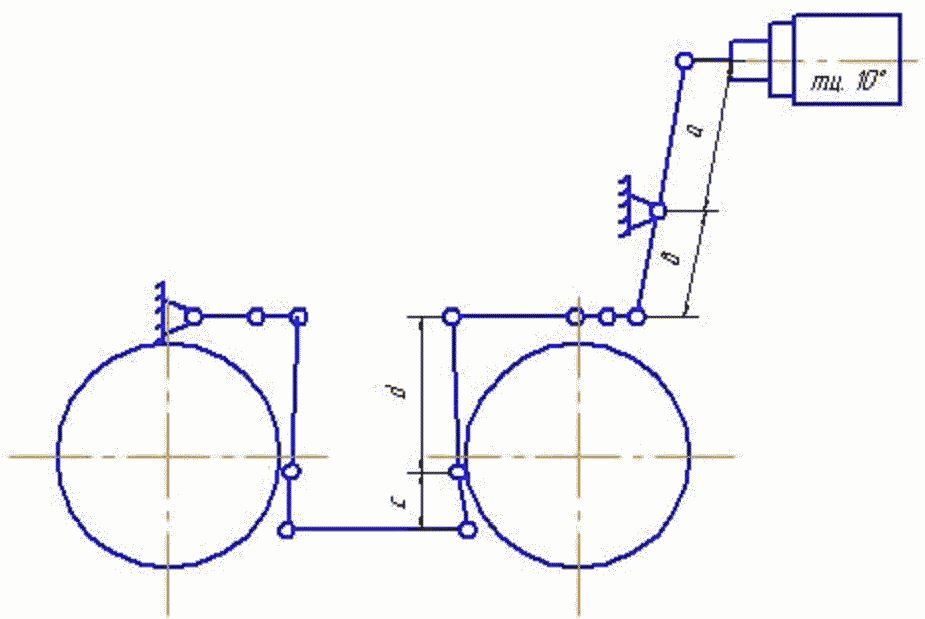

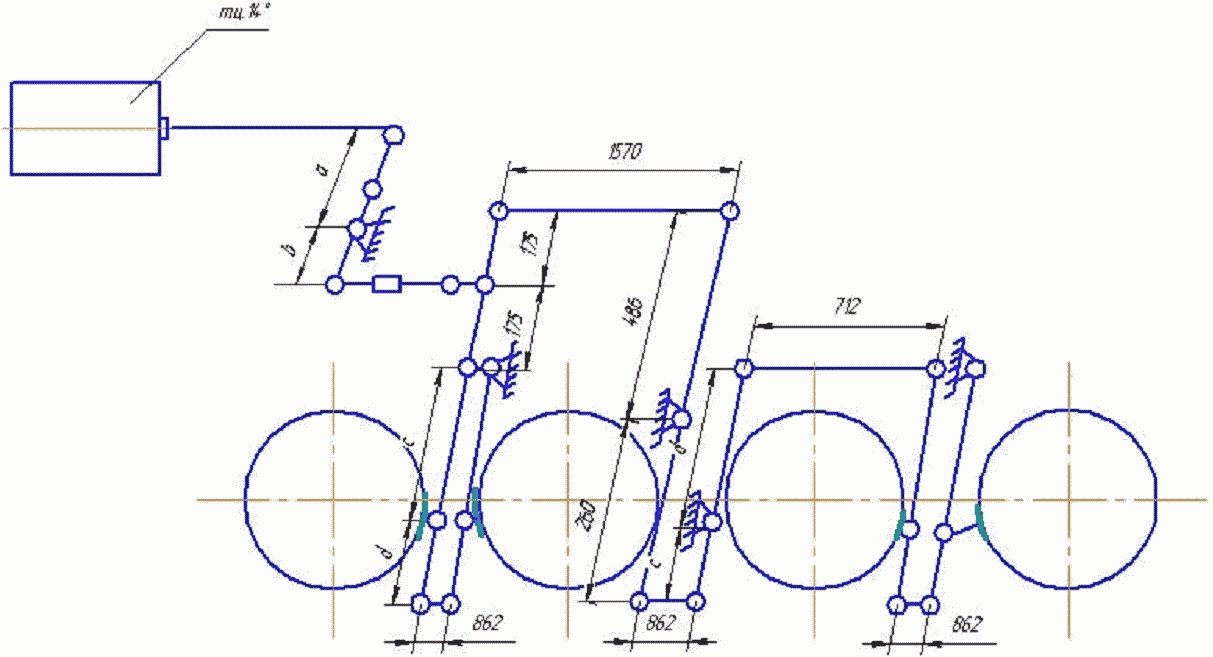

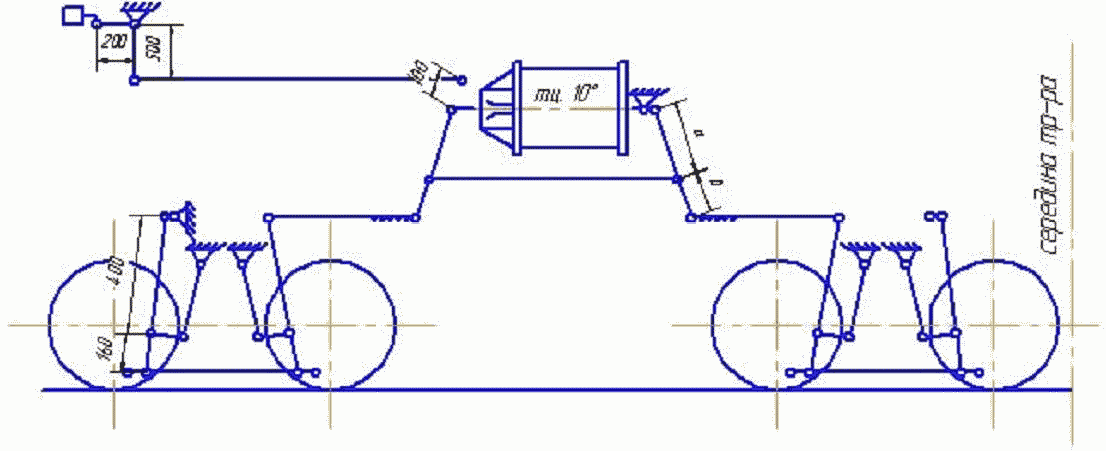

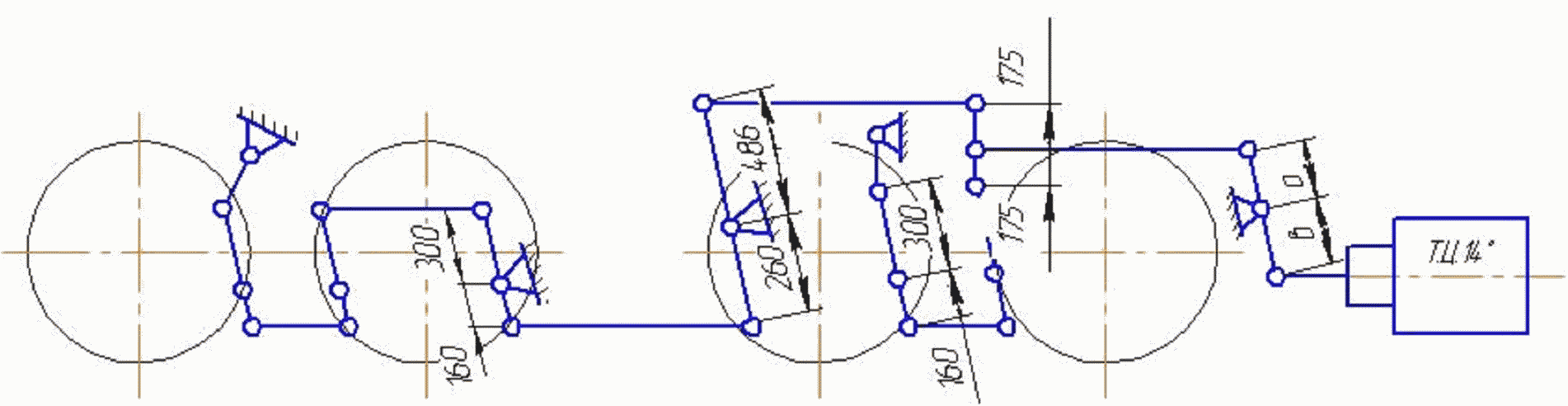

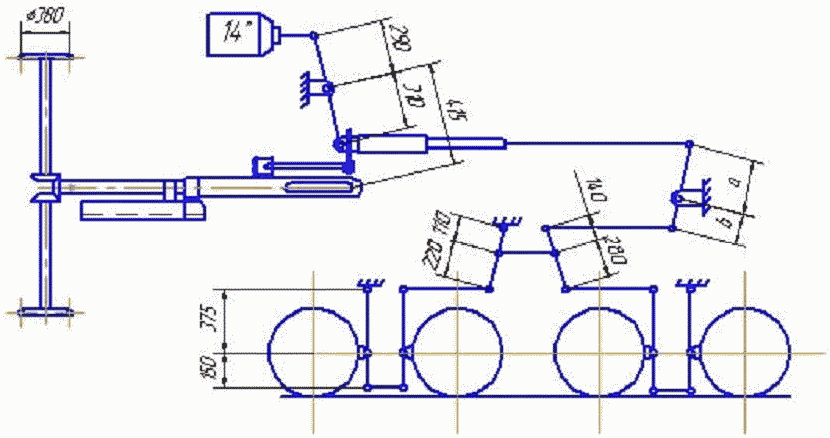

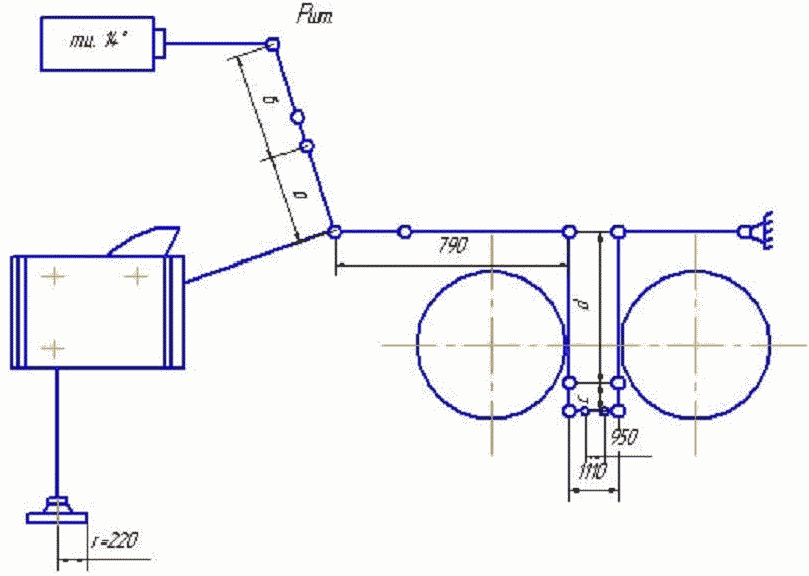

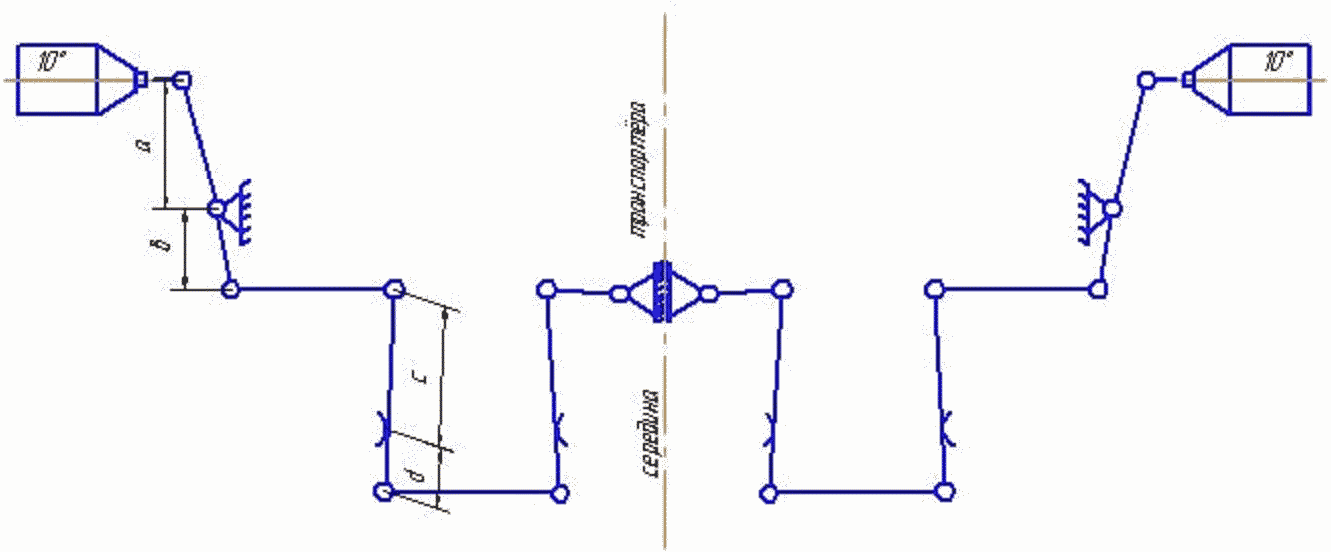

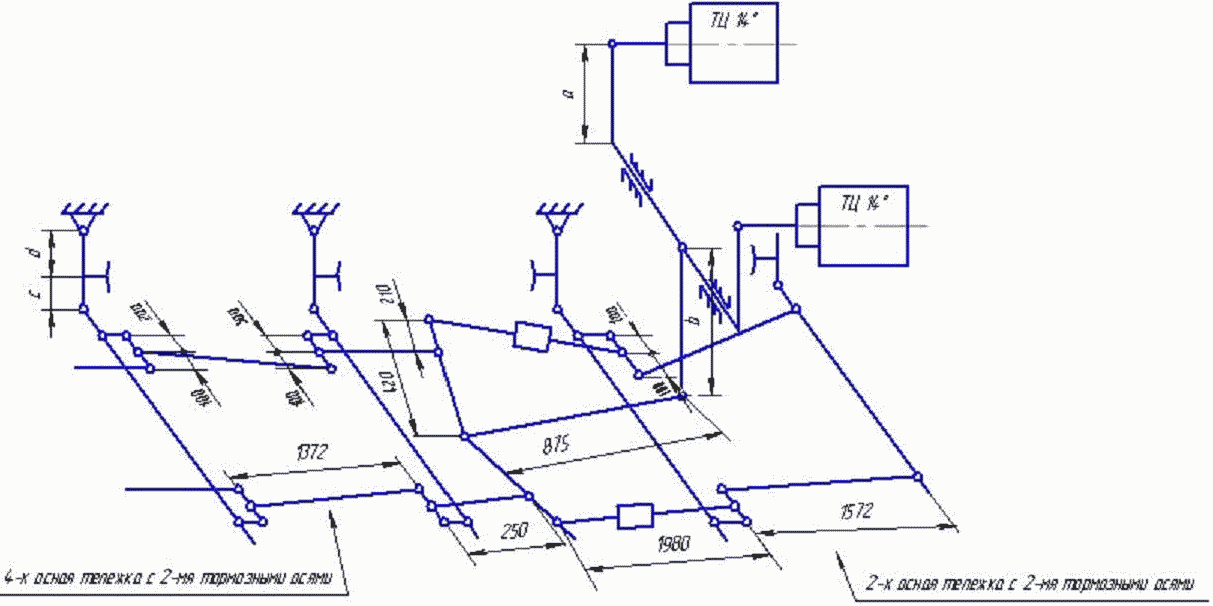

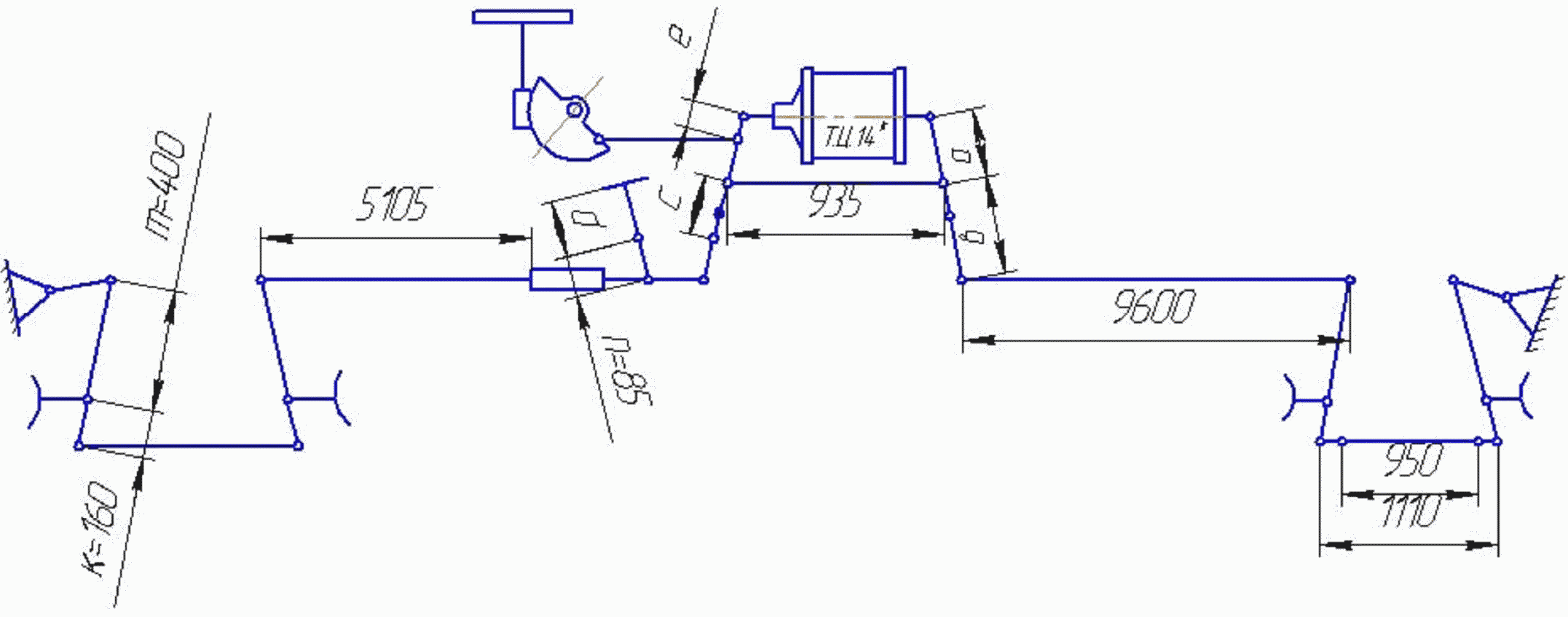

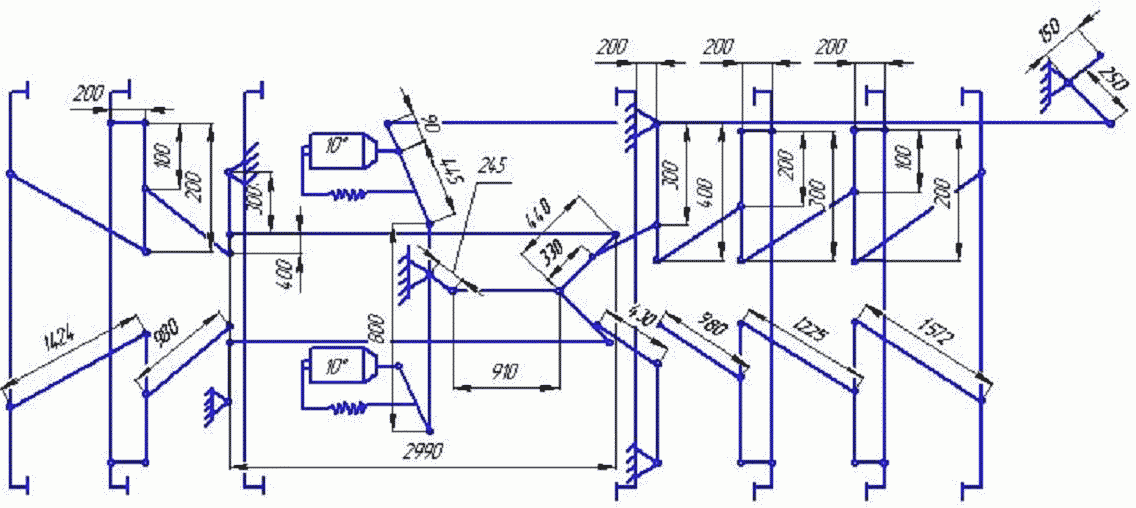

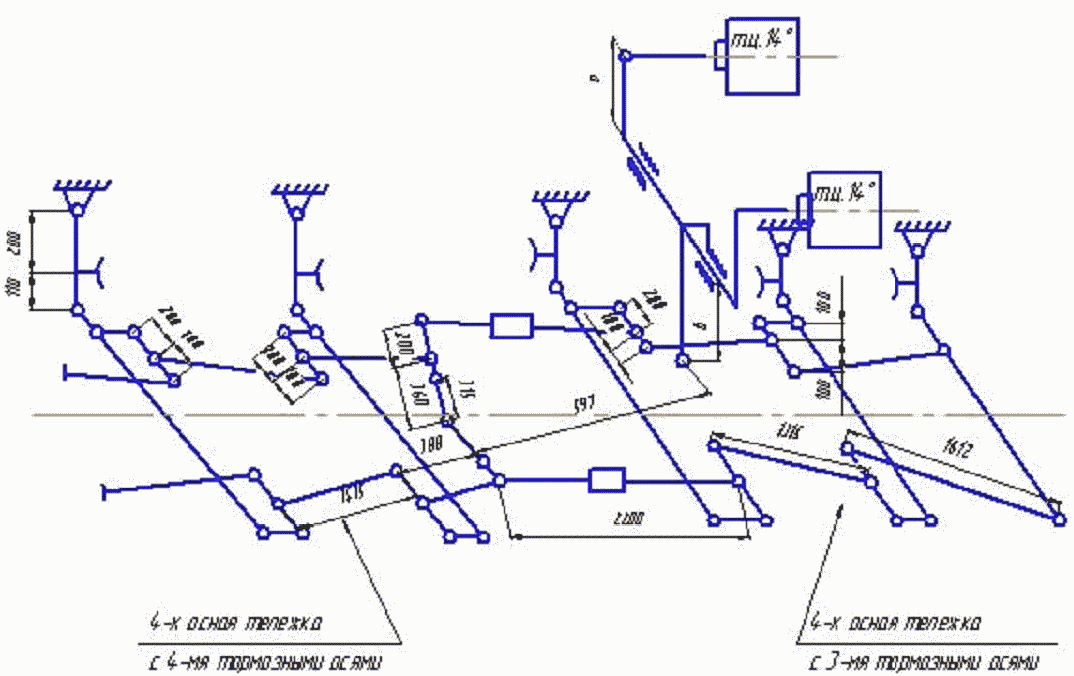

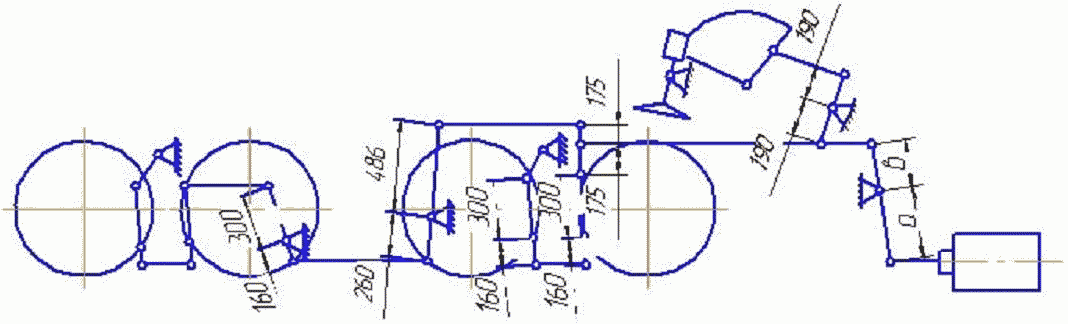

Схемы тормозных рычажных передач по типам транспортеров приведены в Приложении Д.

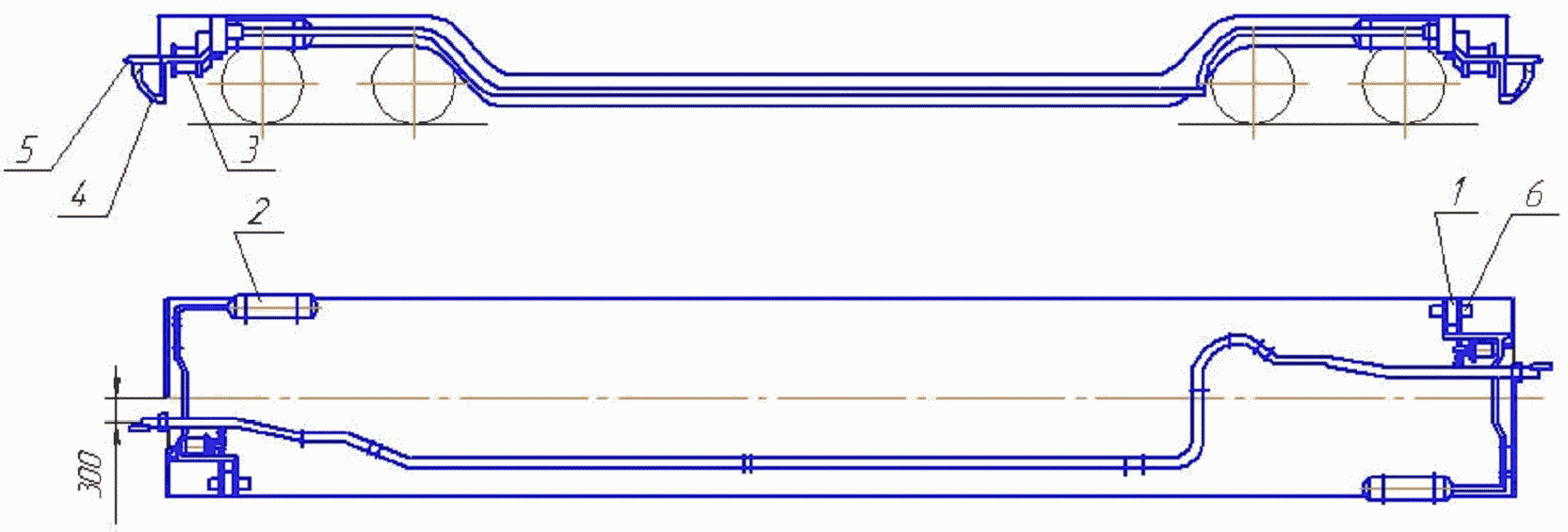

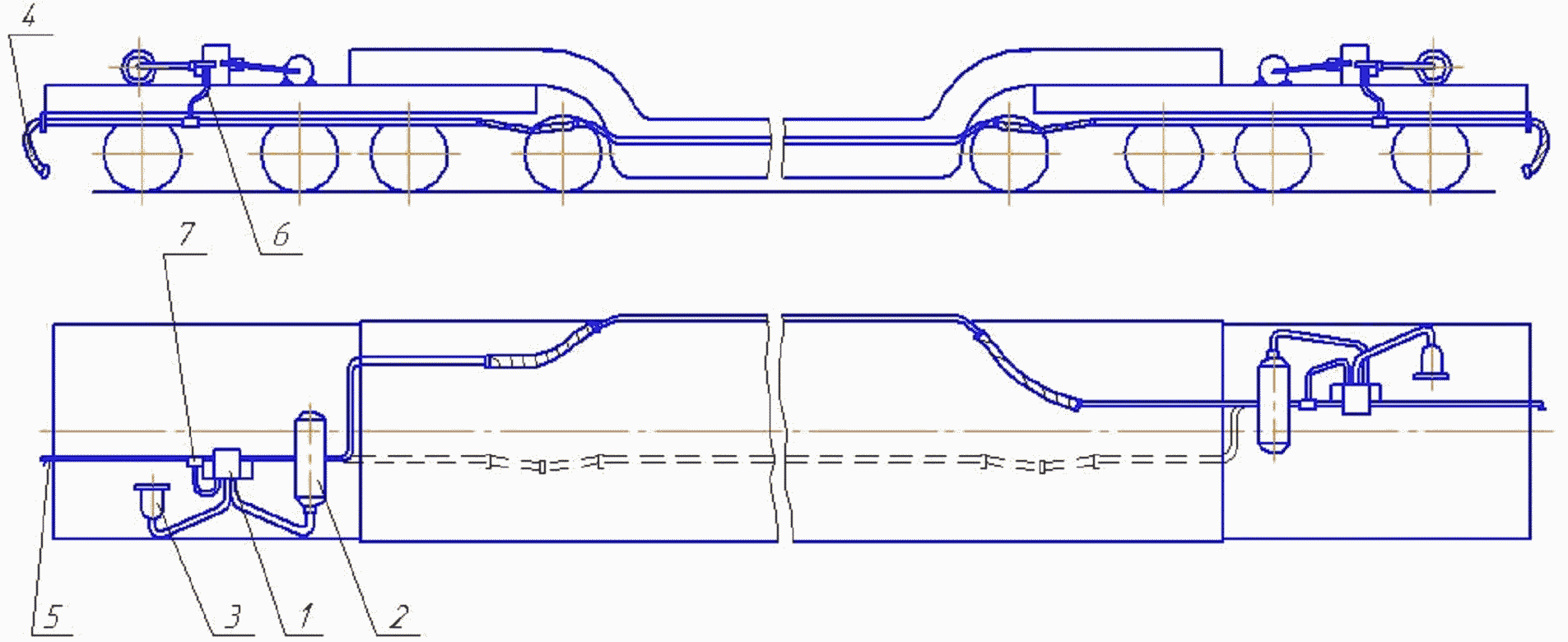

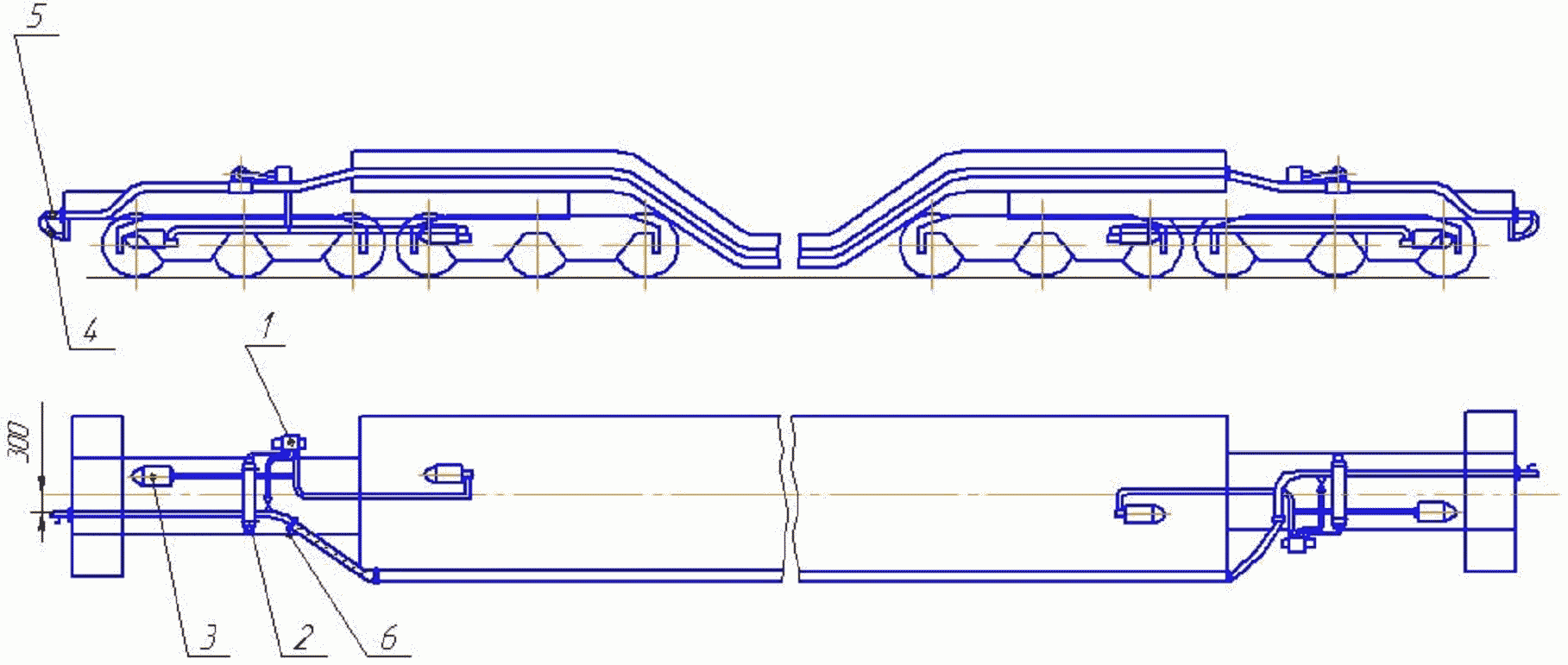

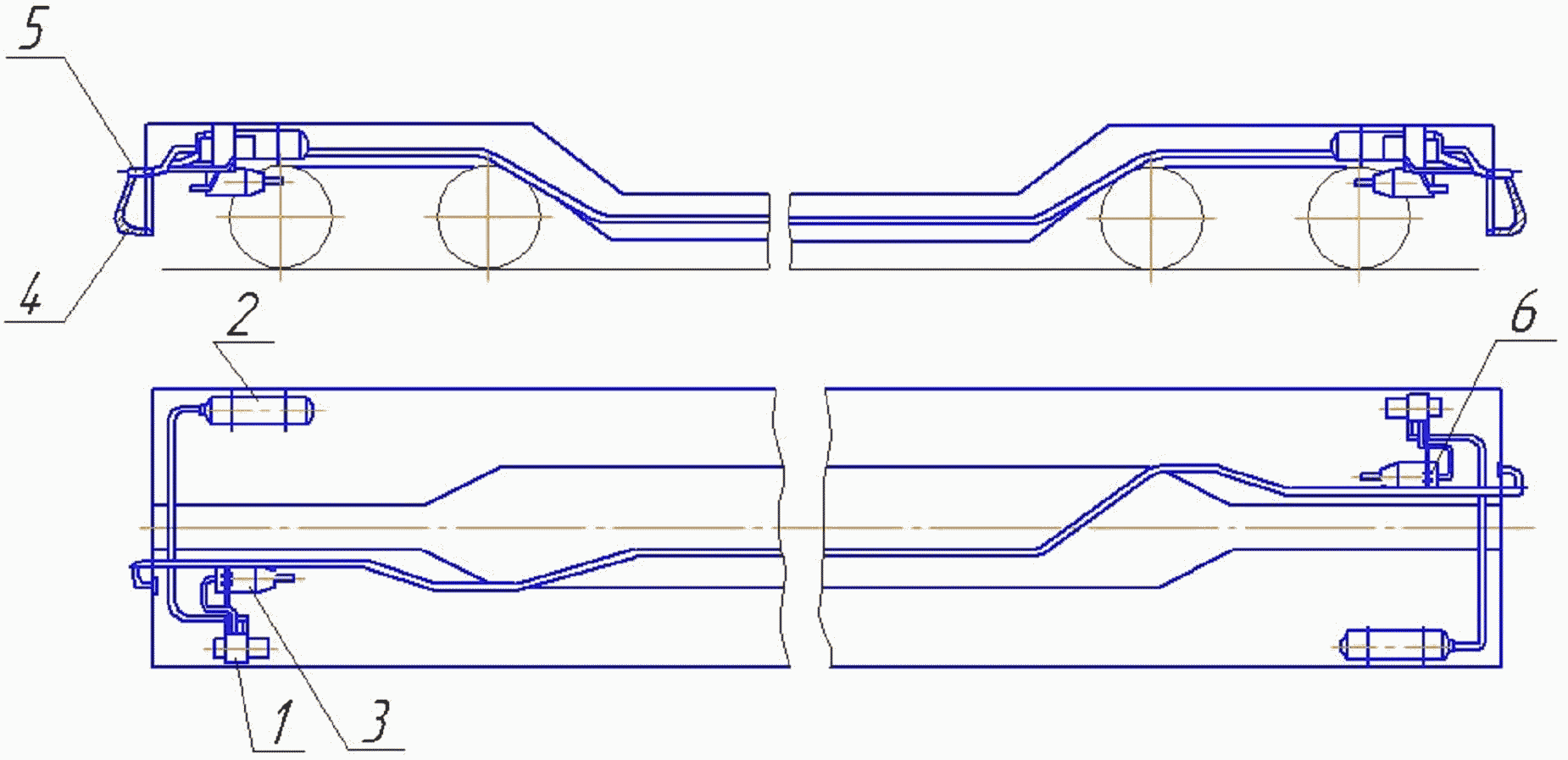

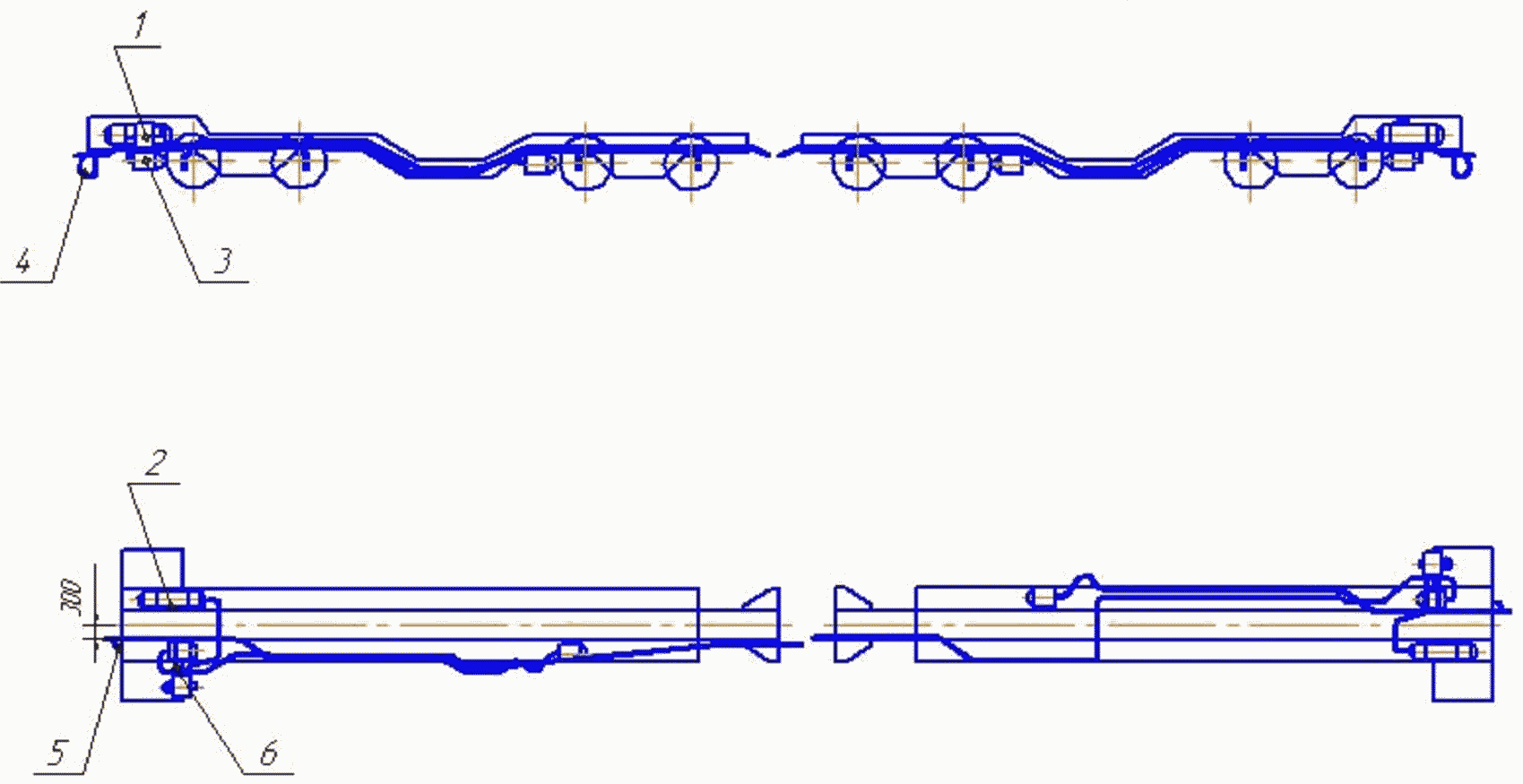

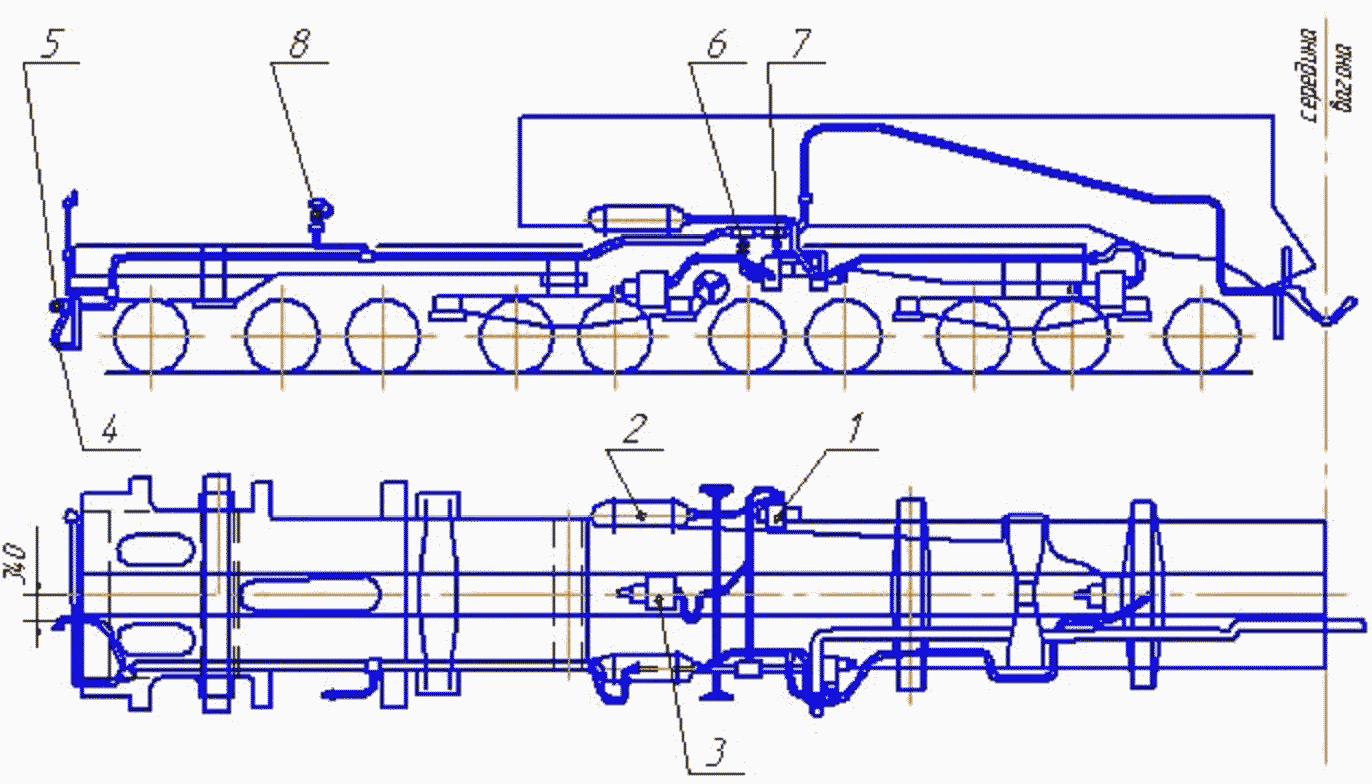

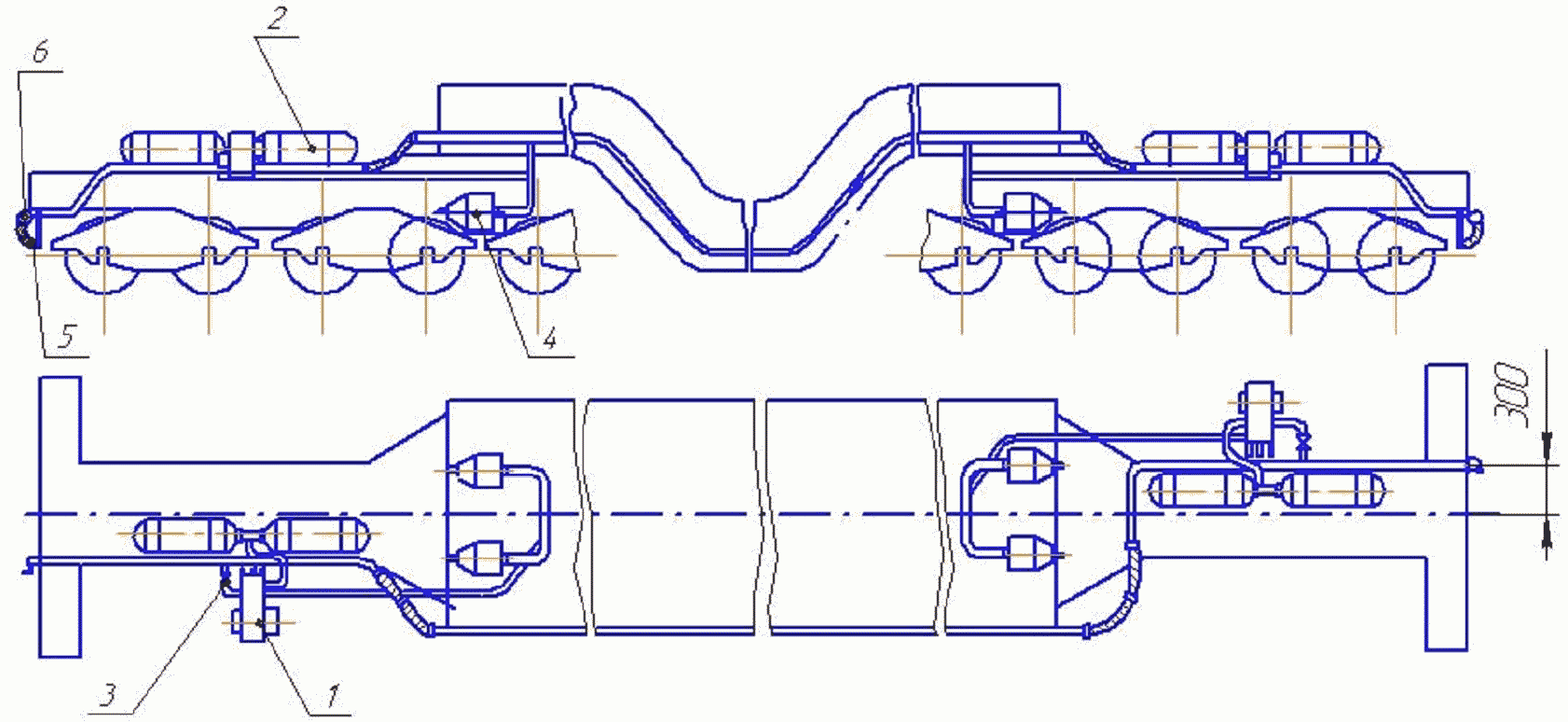

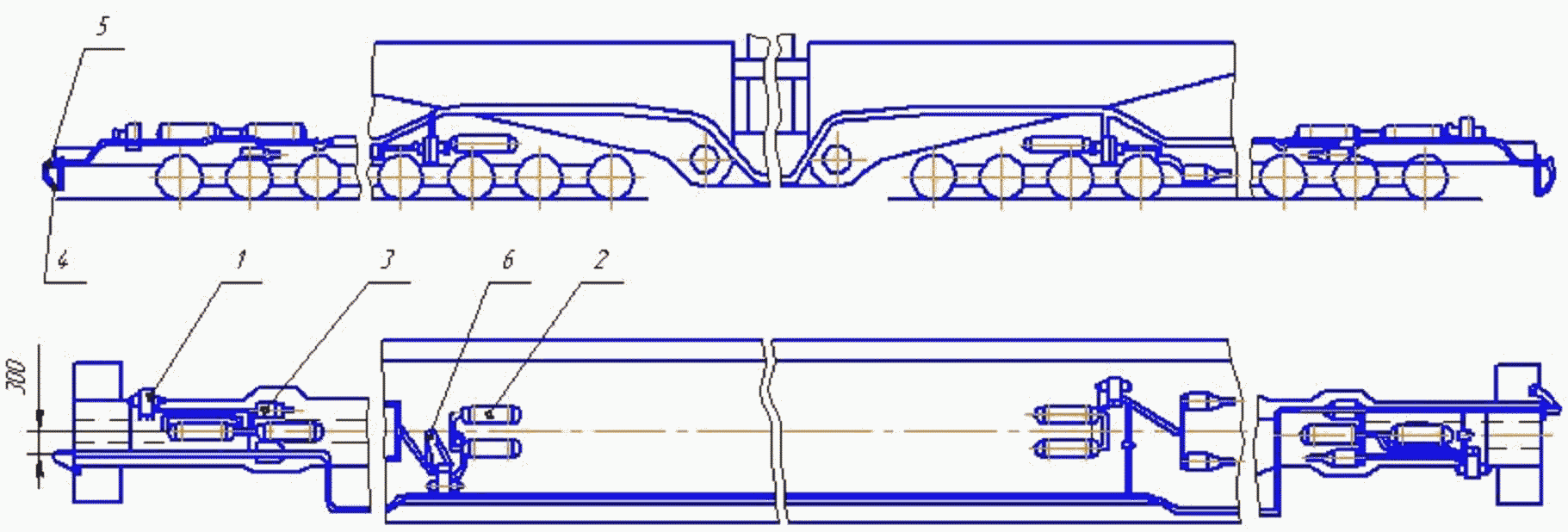

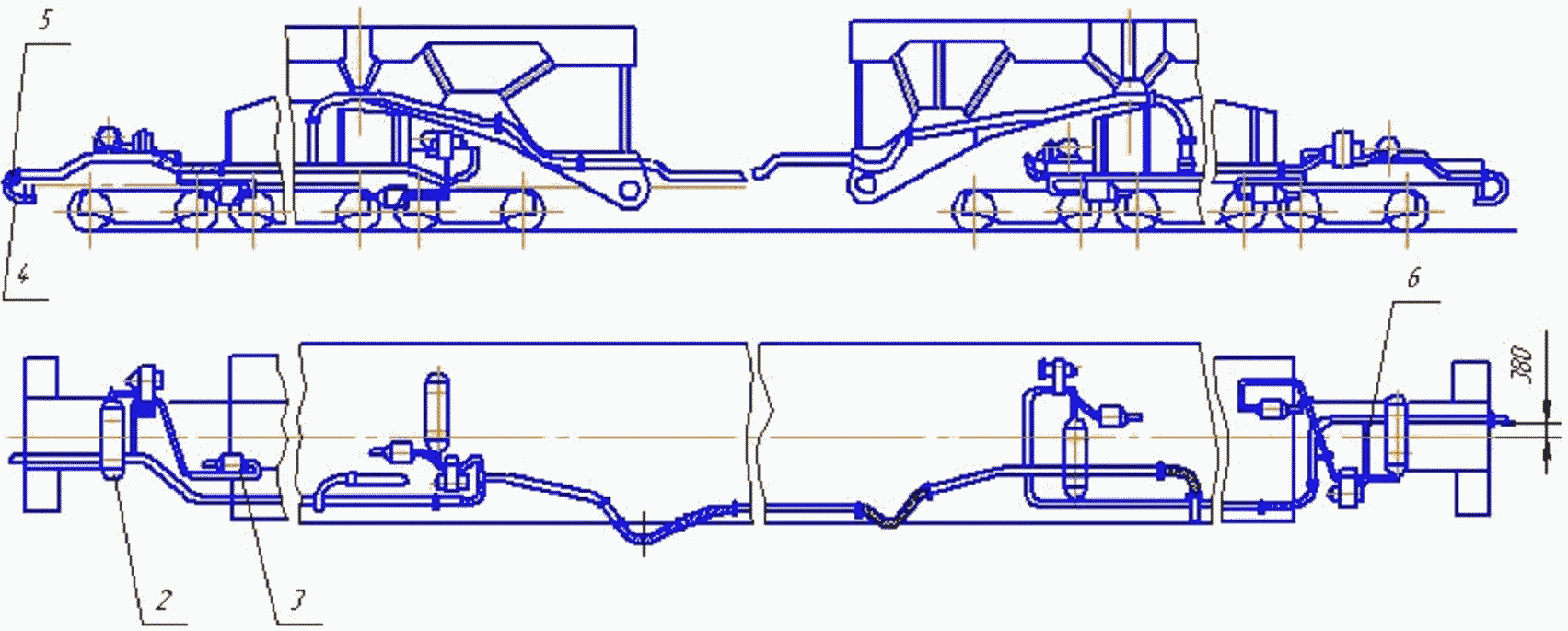

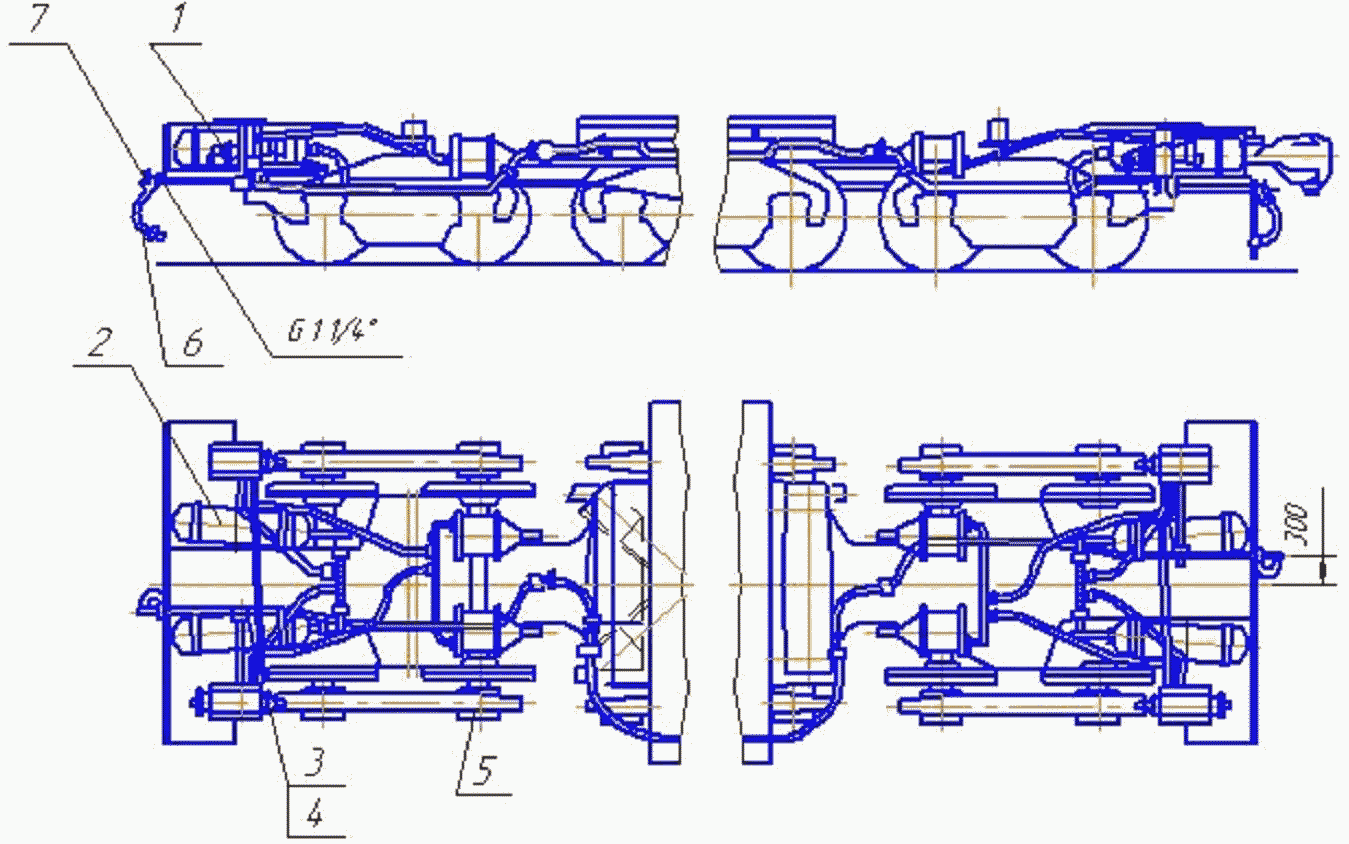

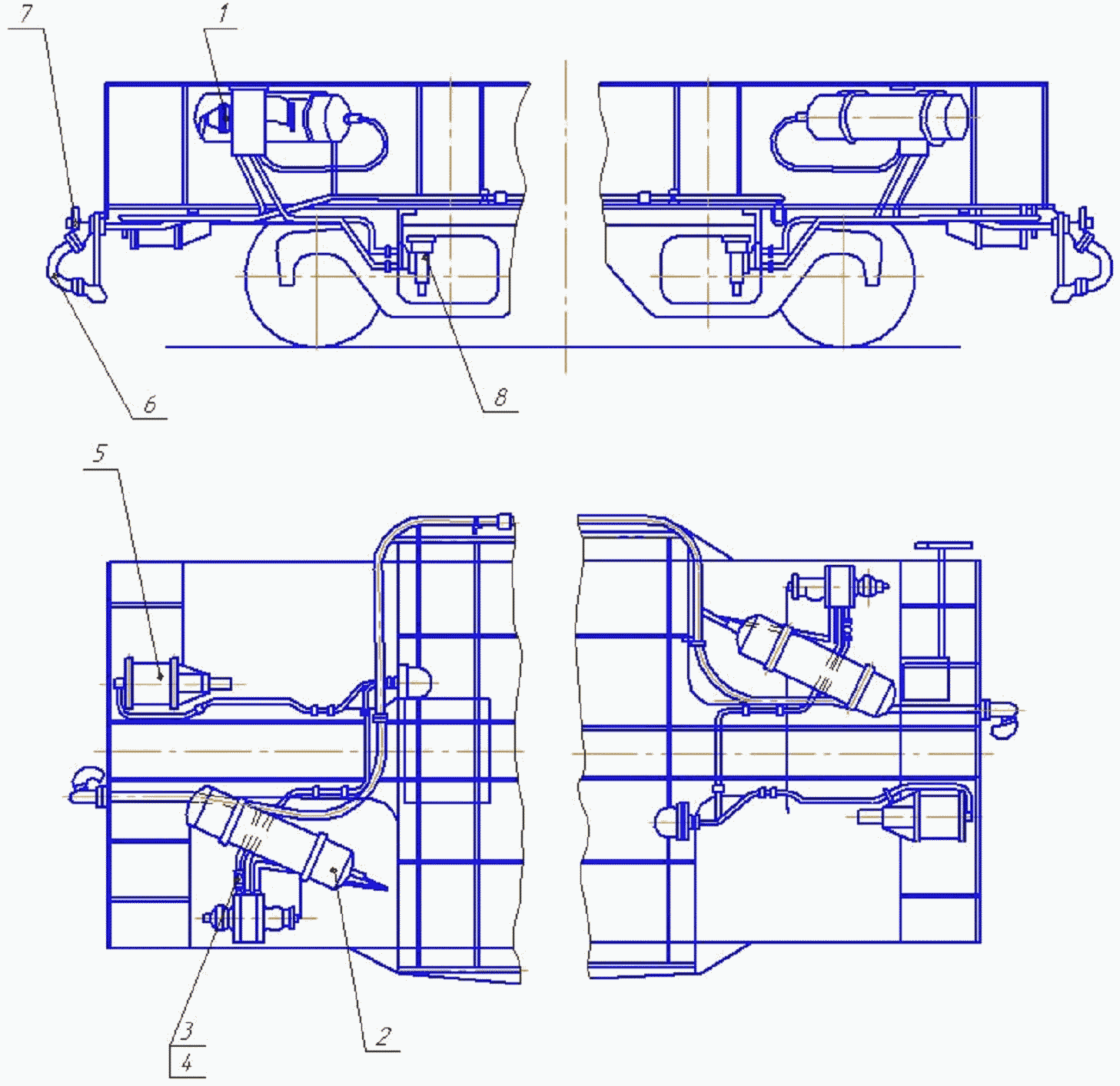

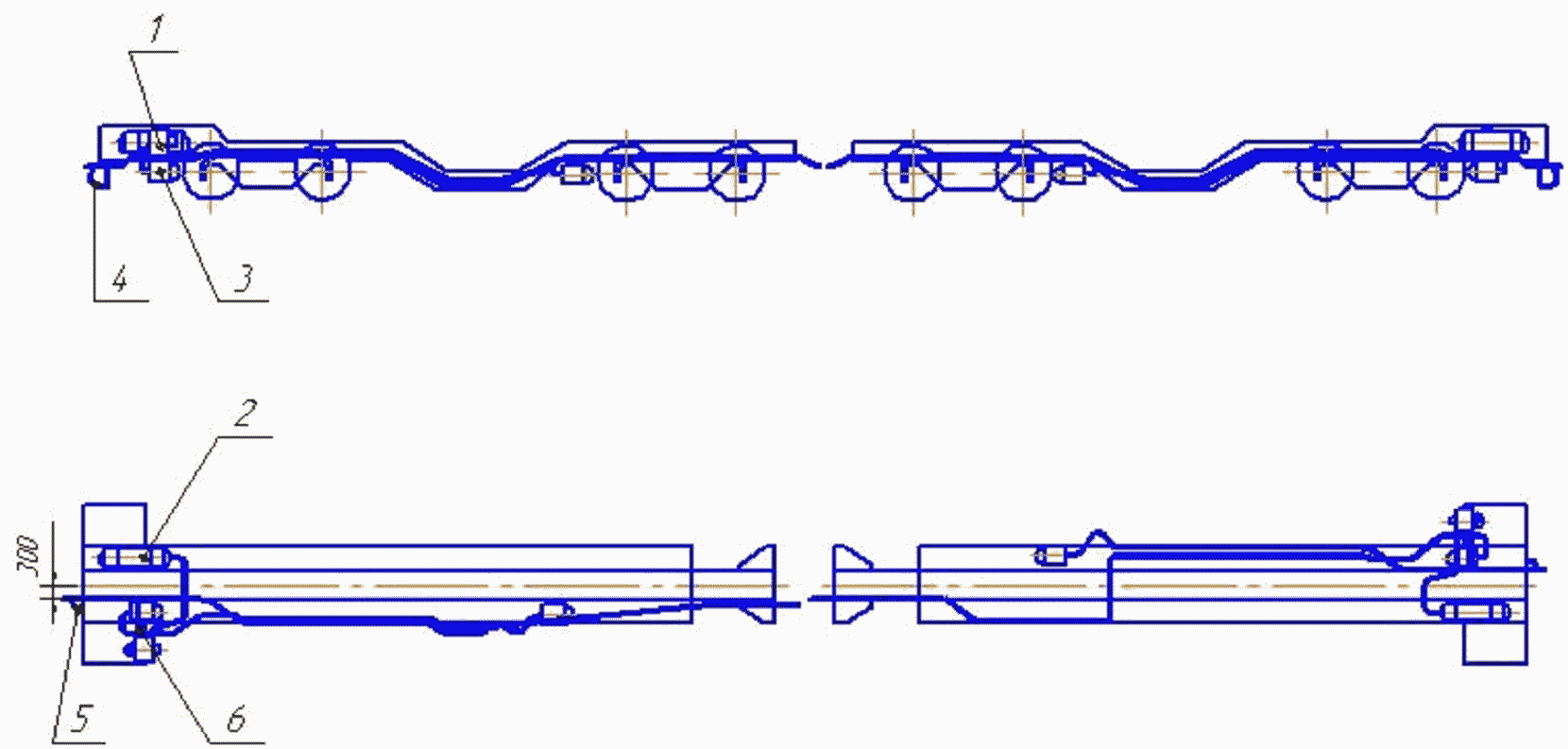

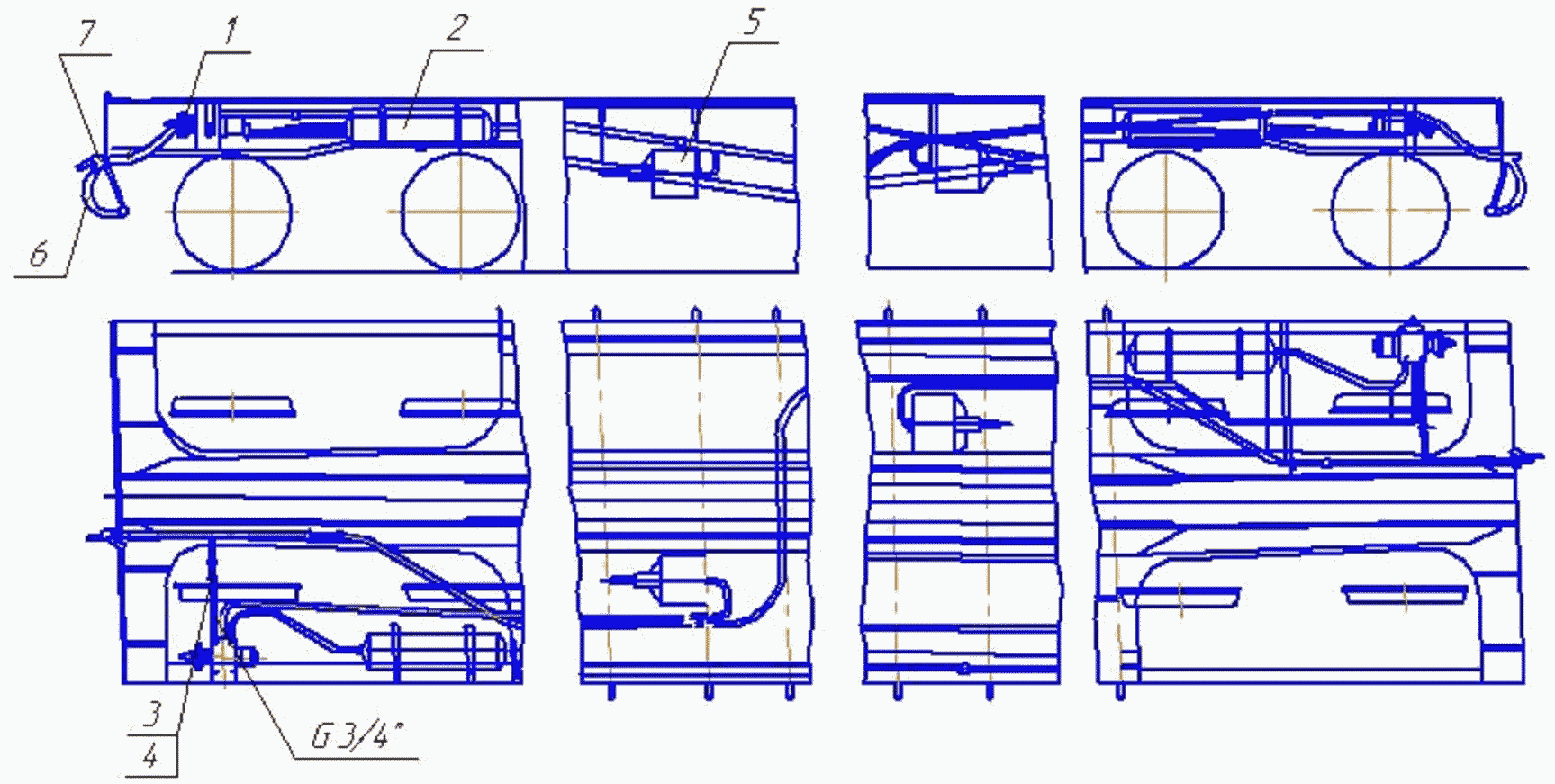

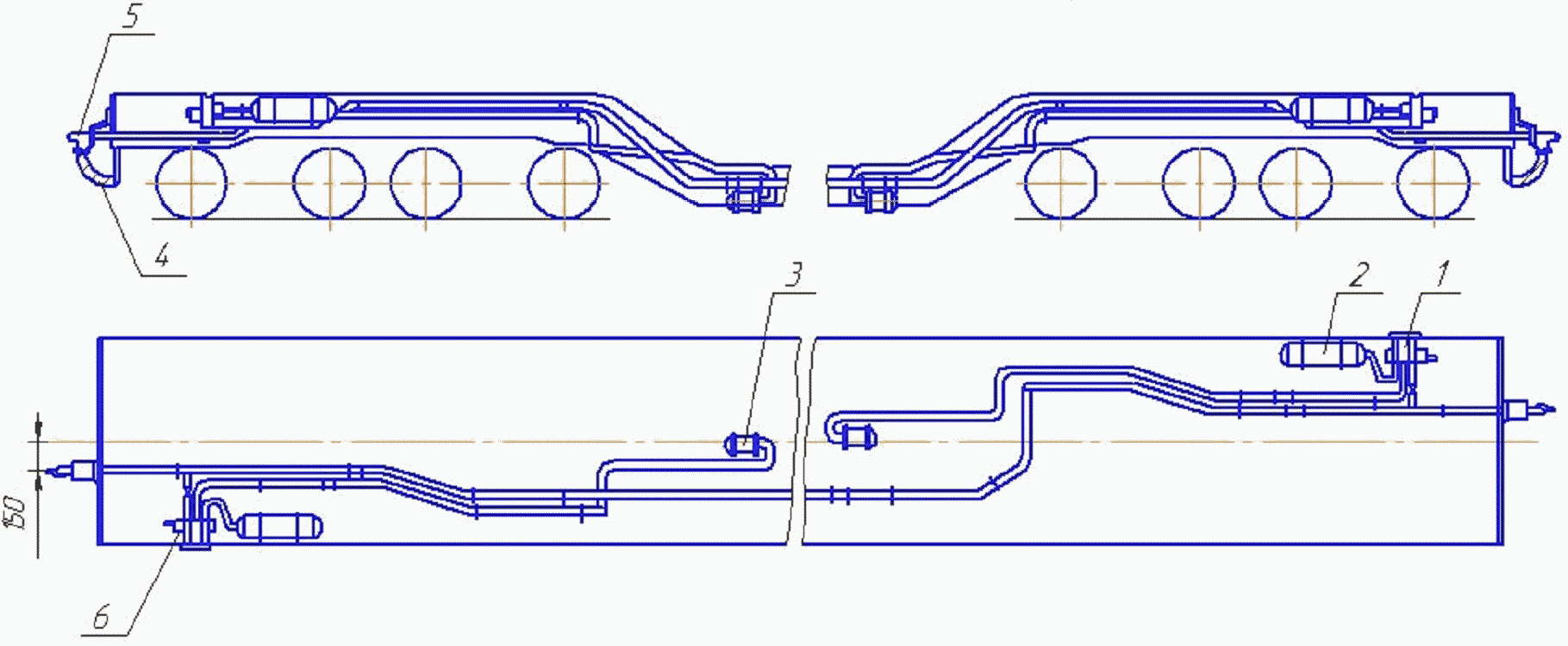

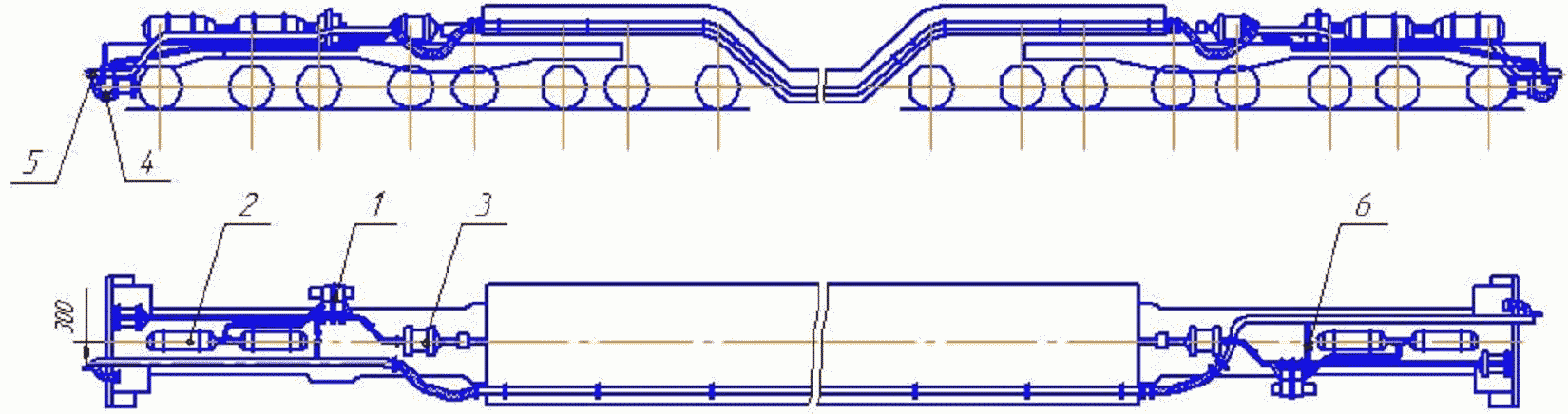

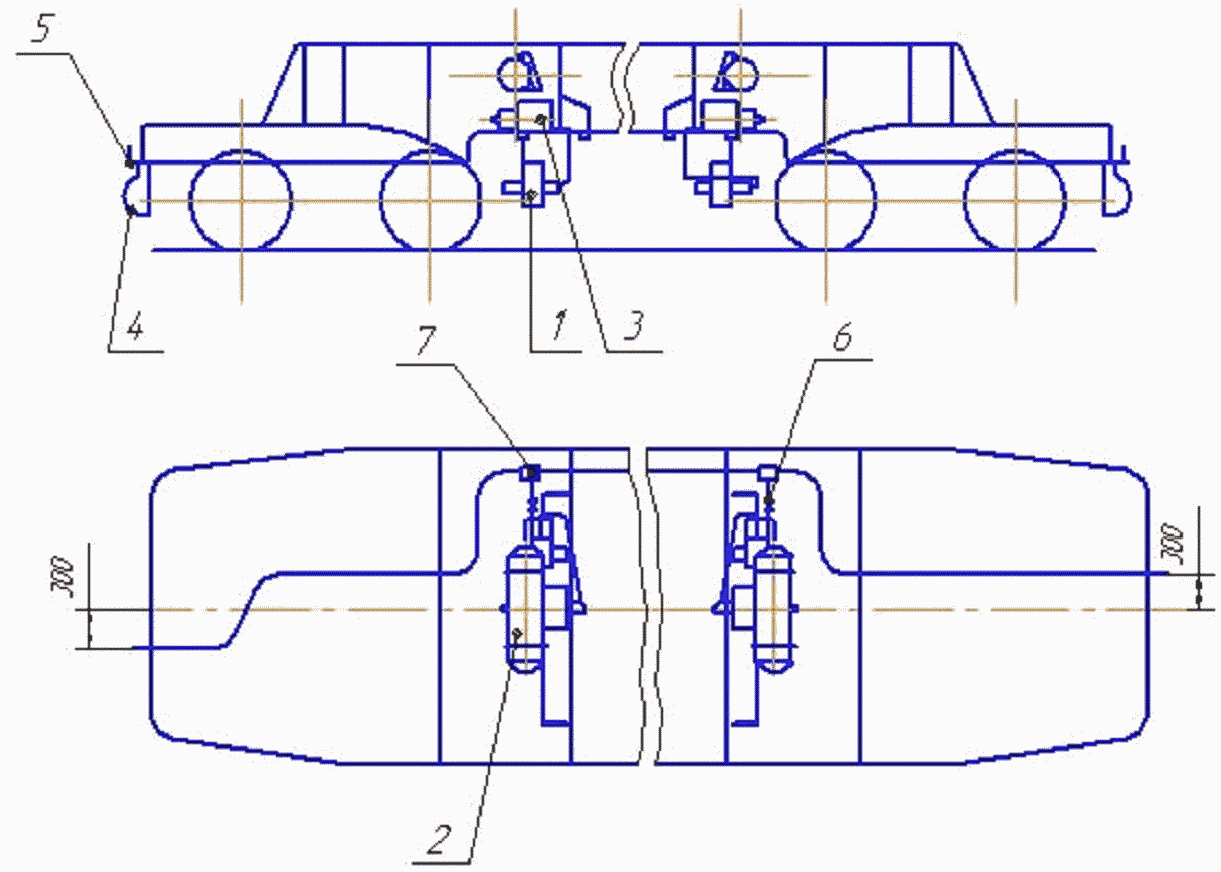

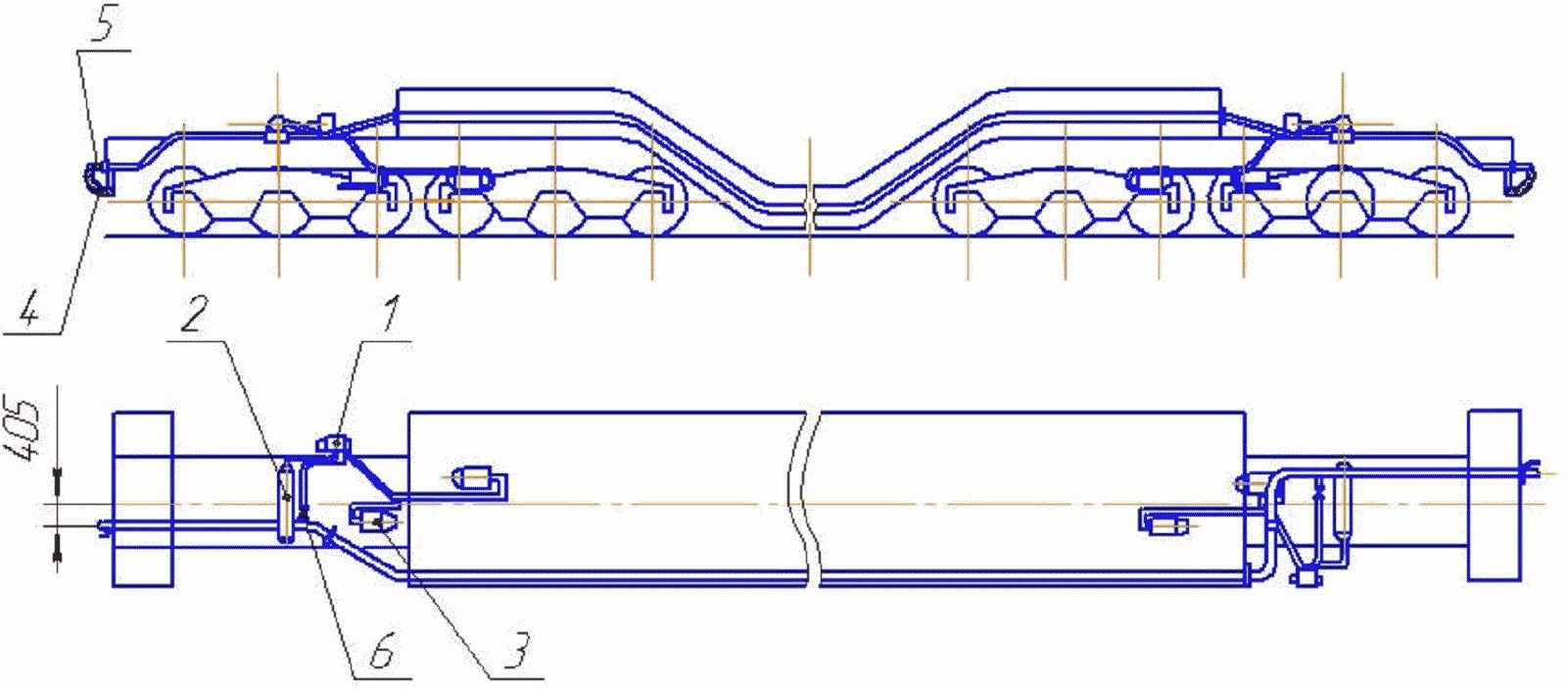

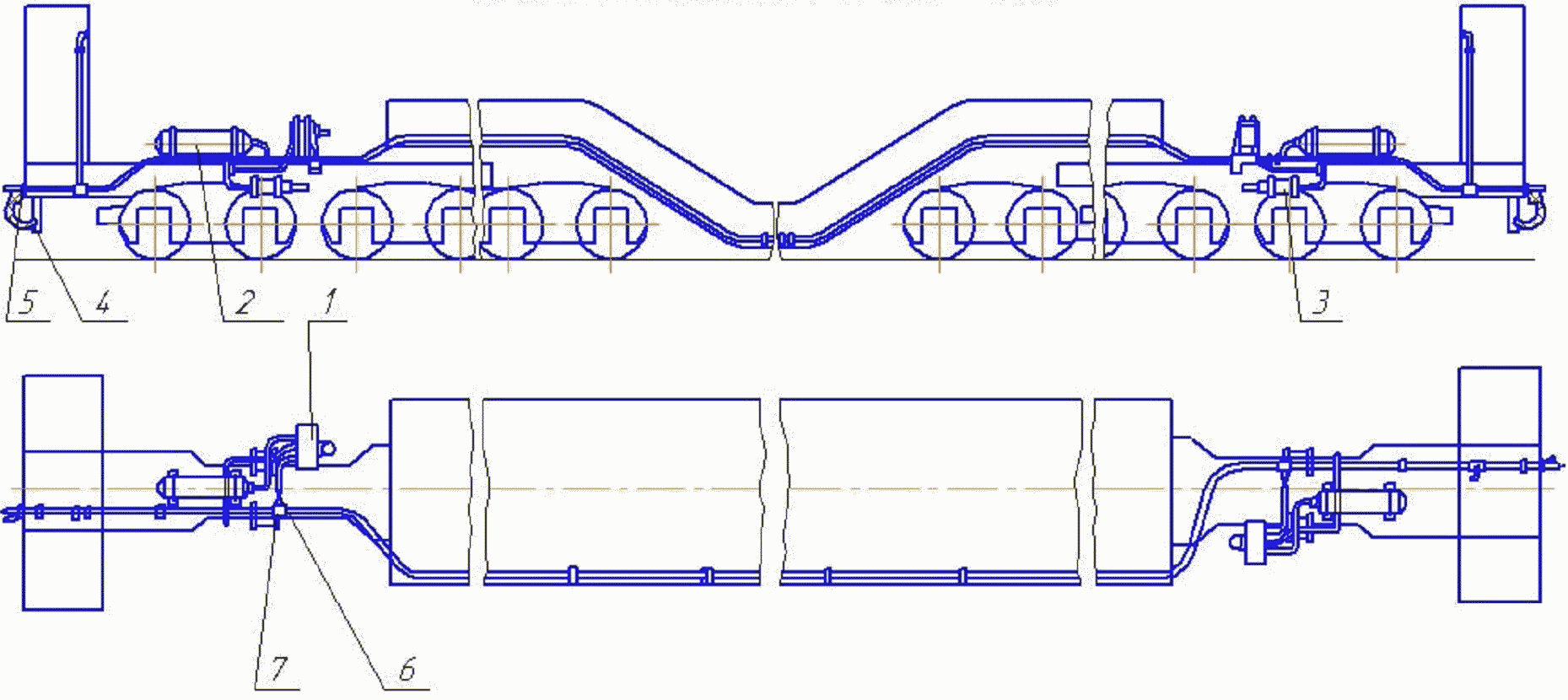

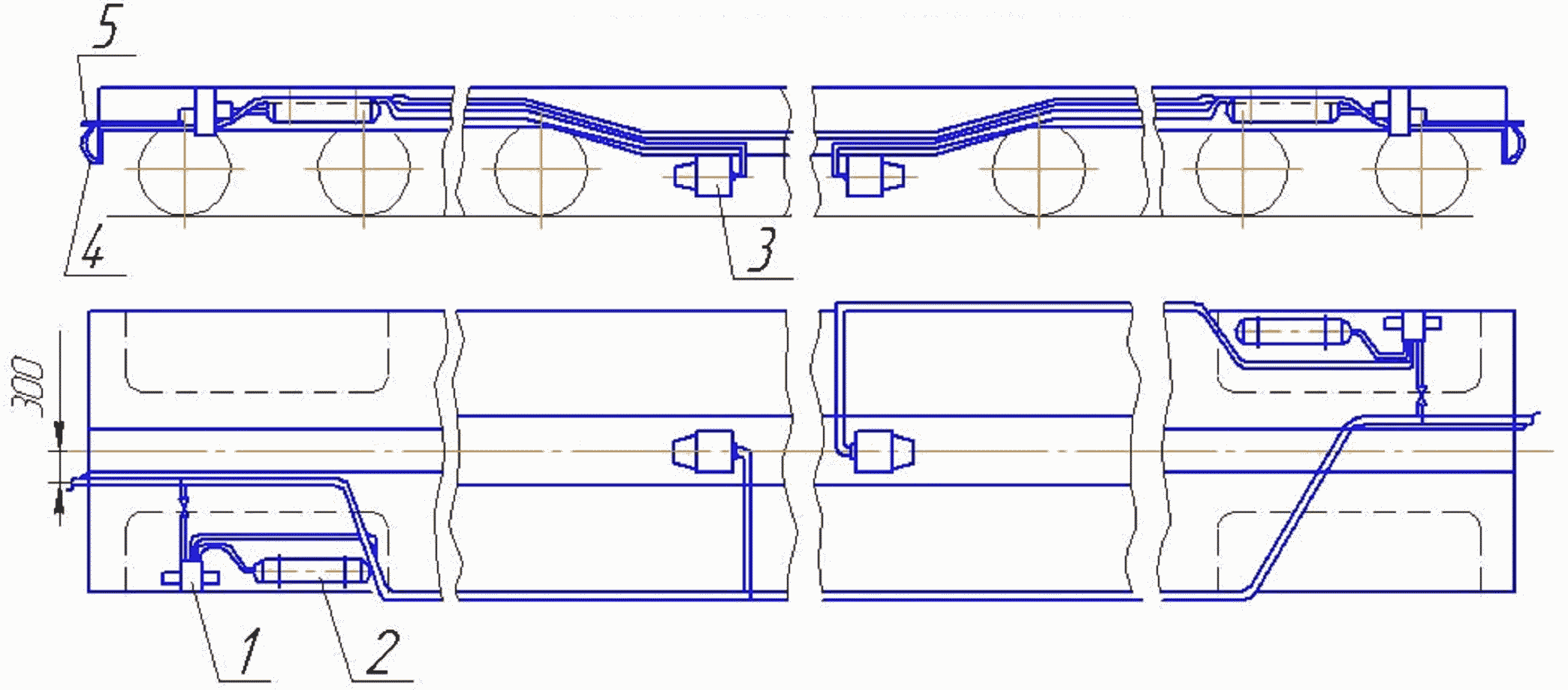

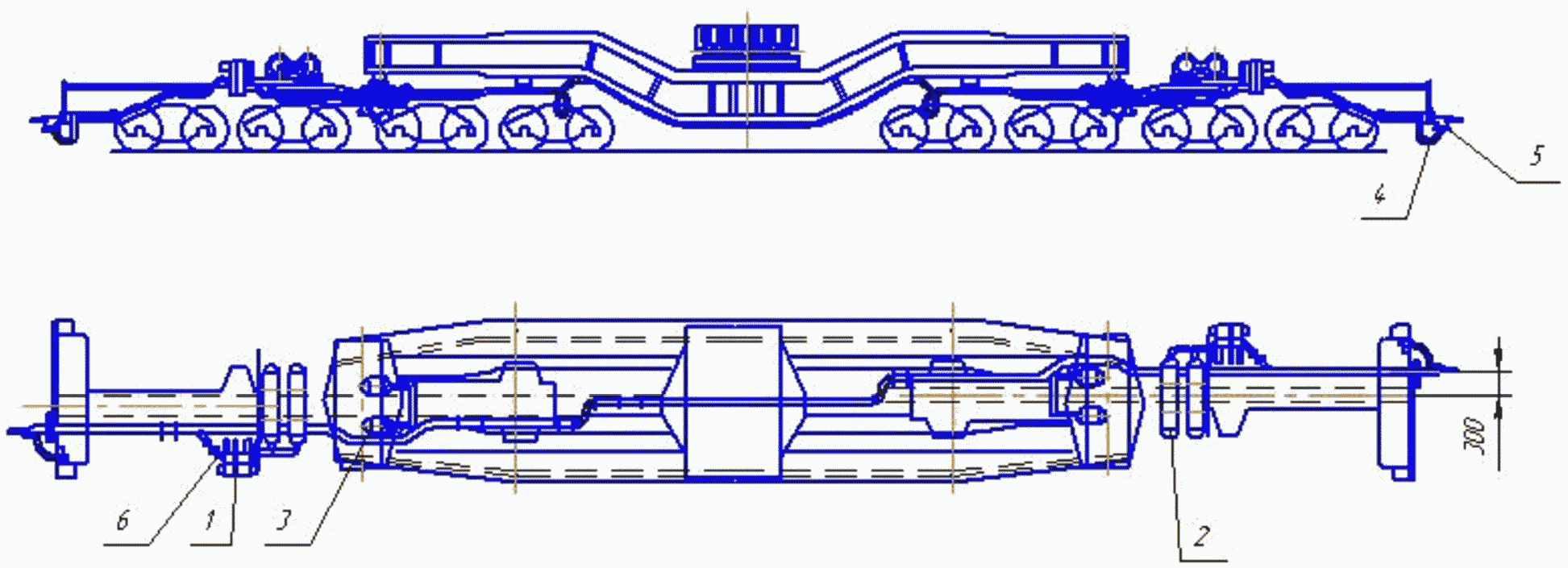

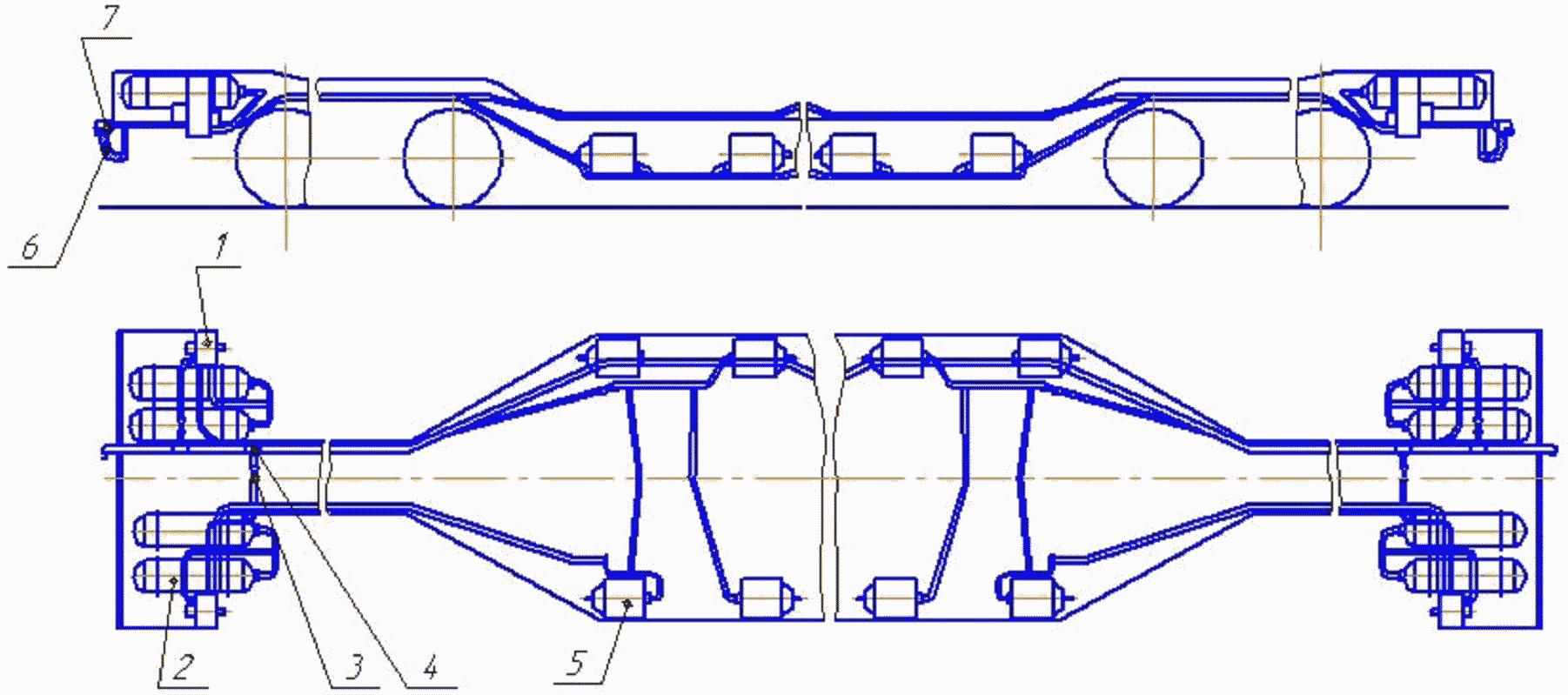

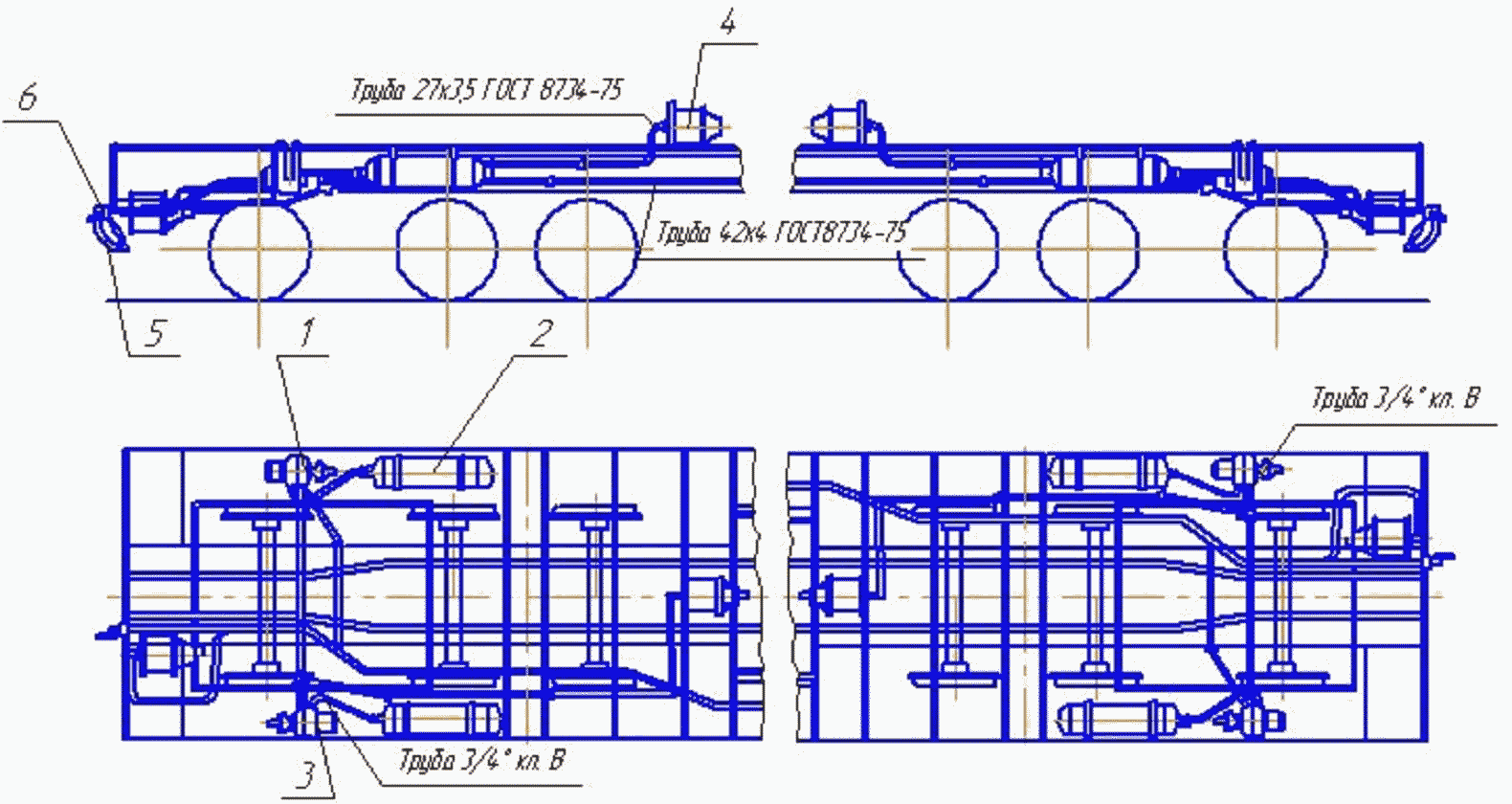

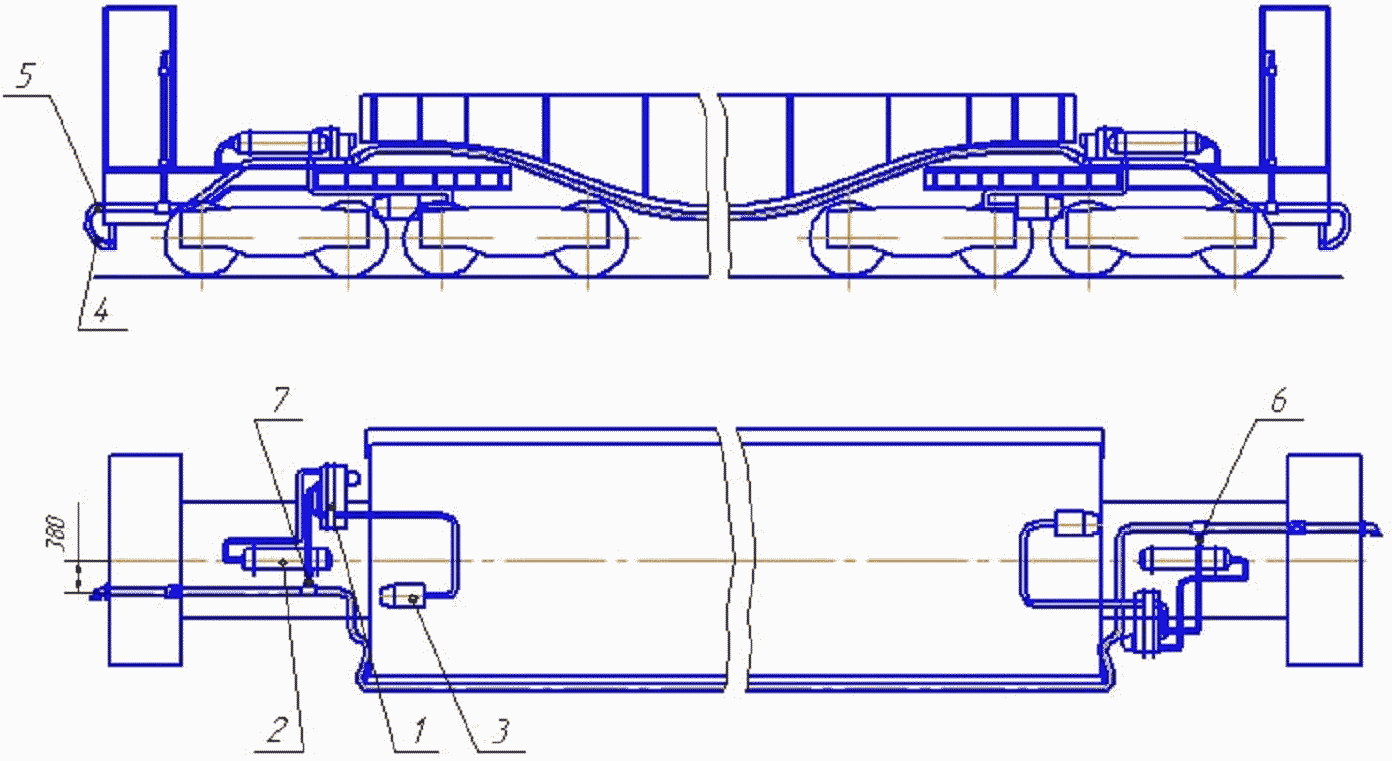

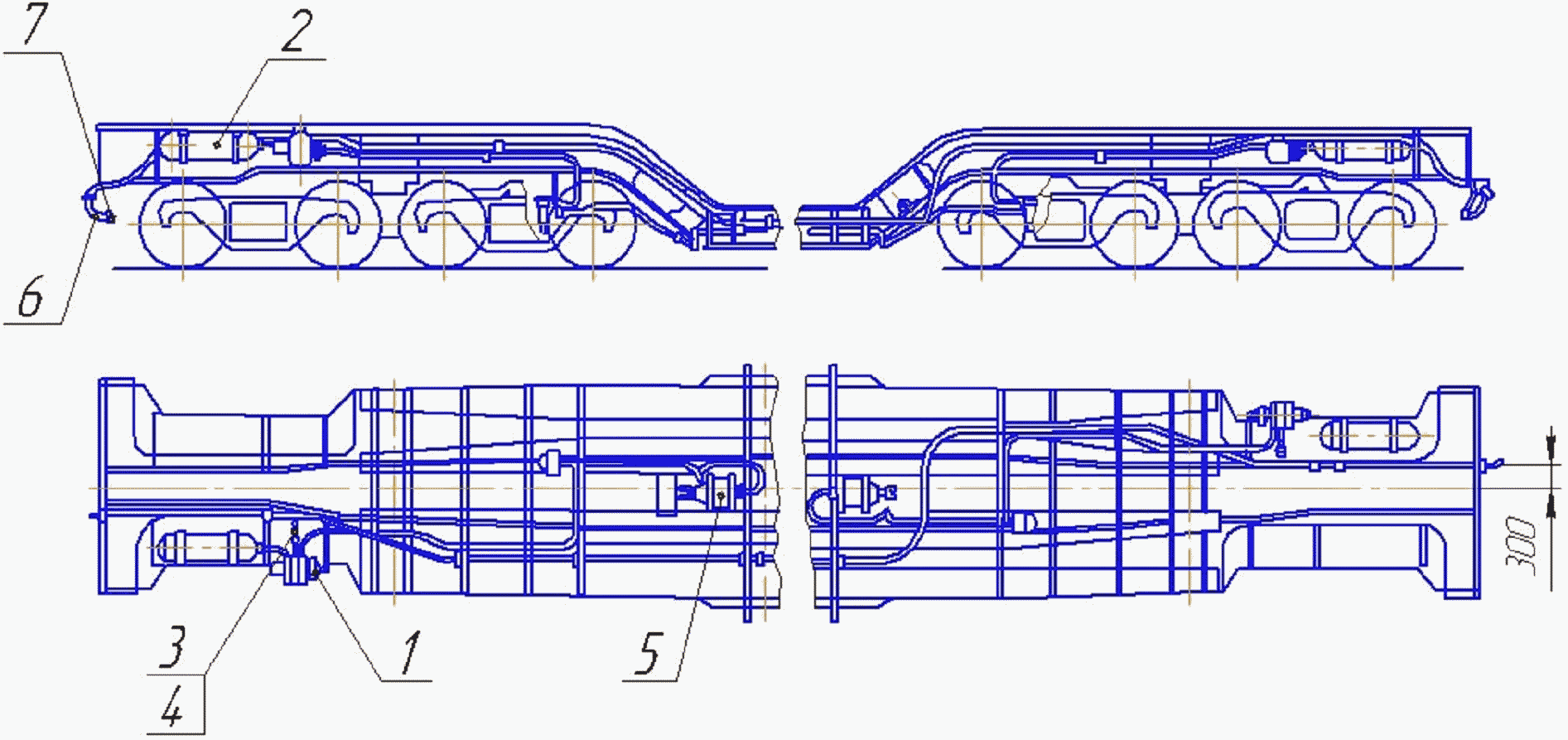

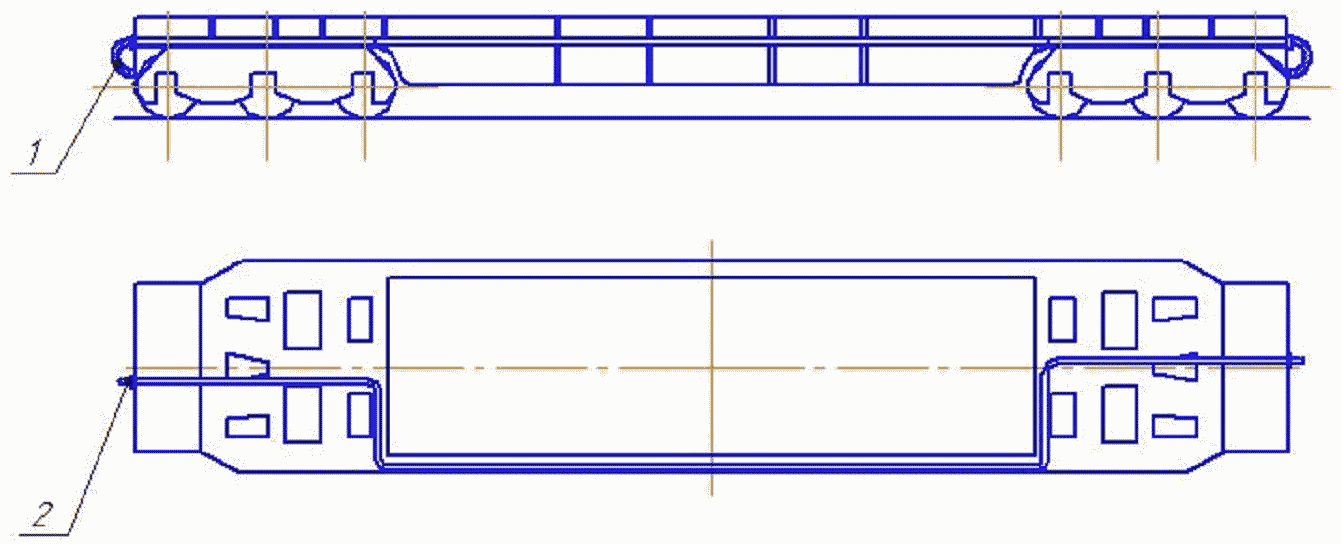

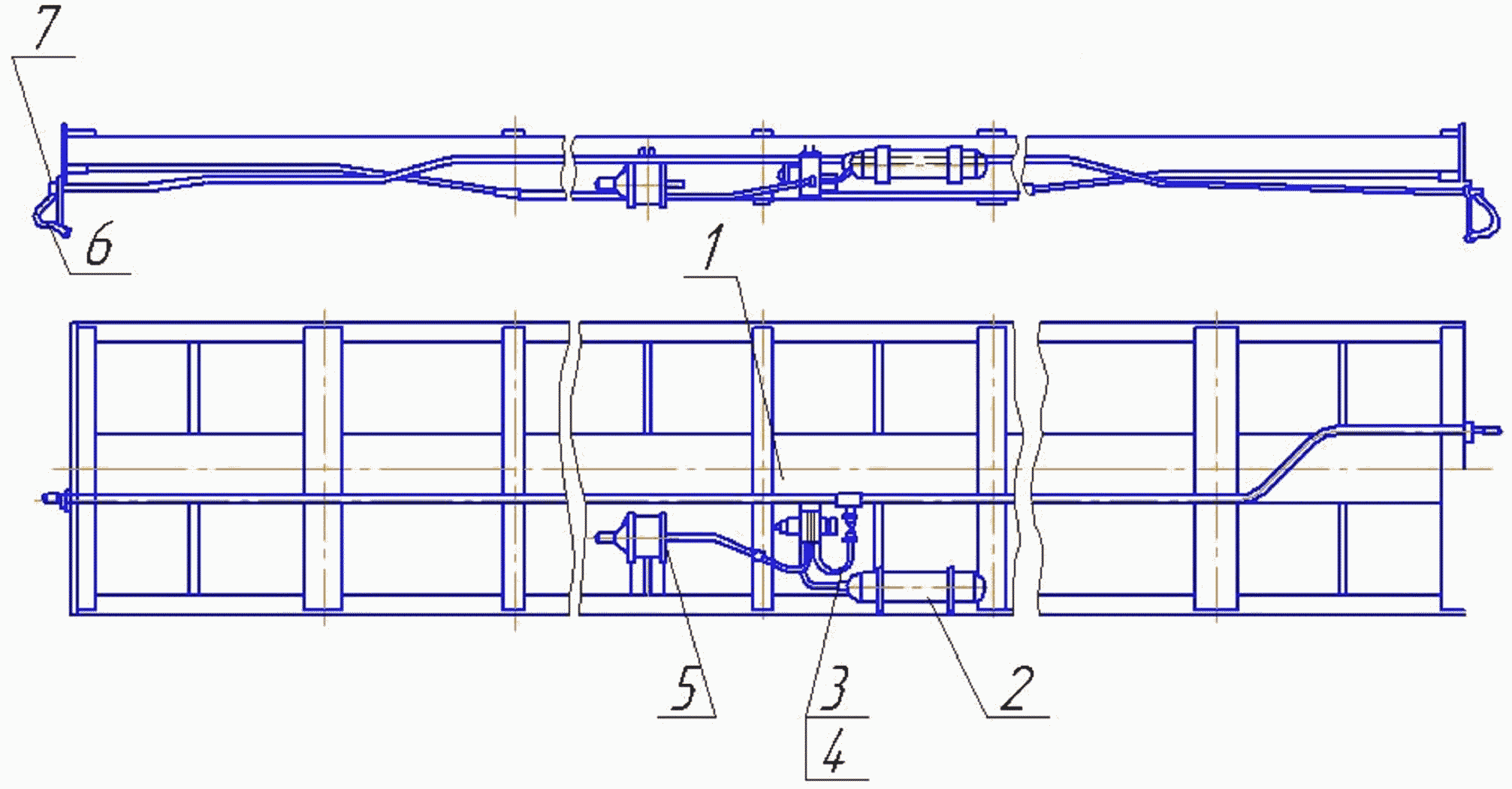

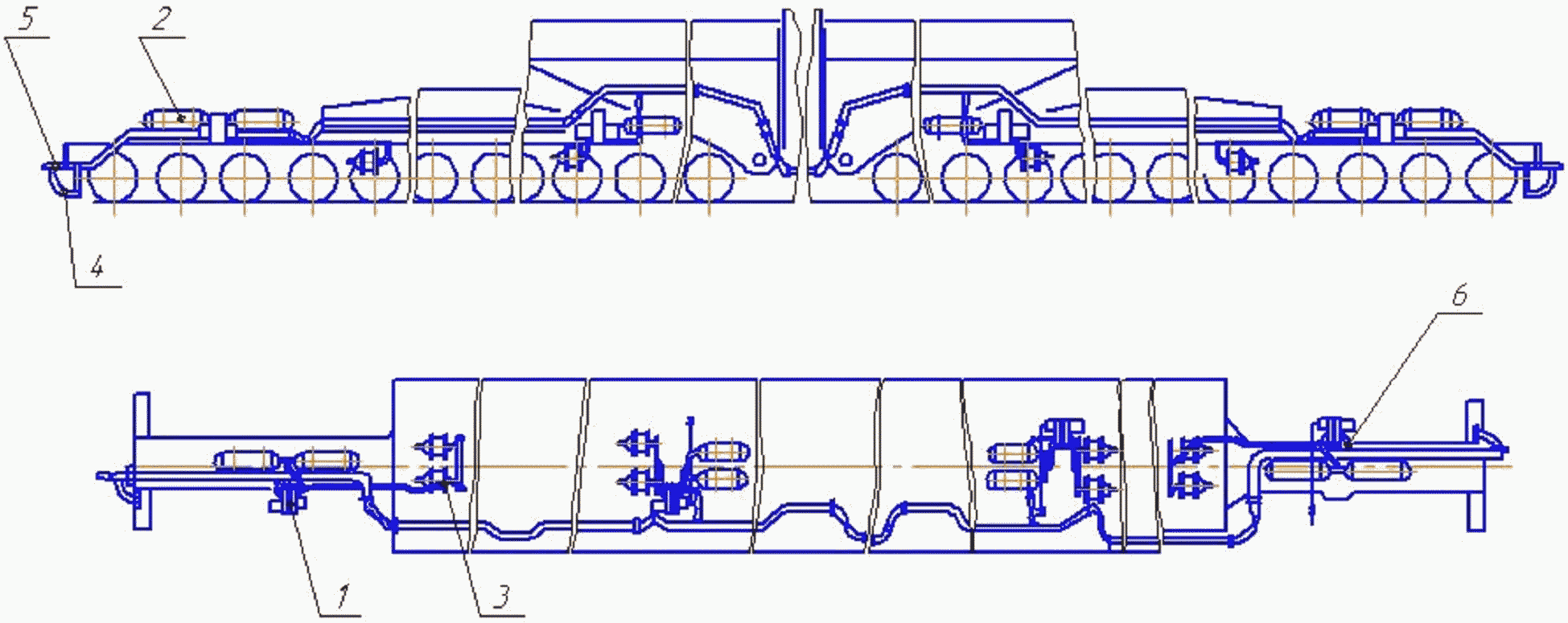

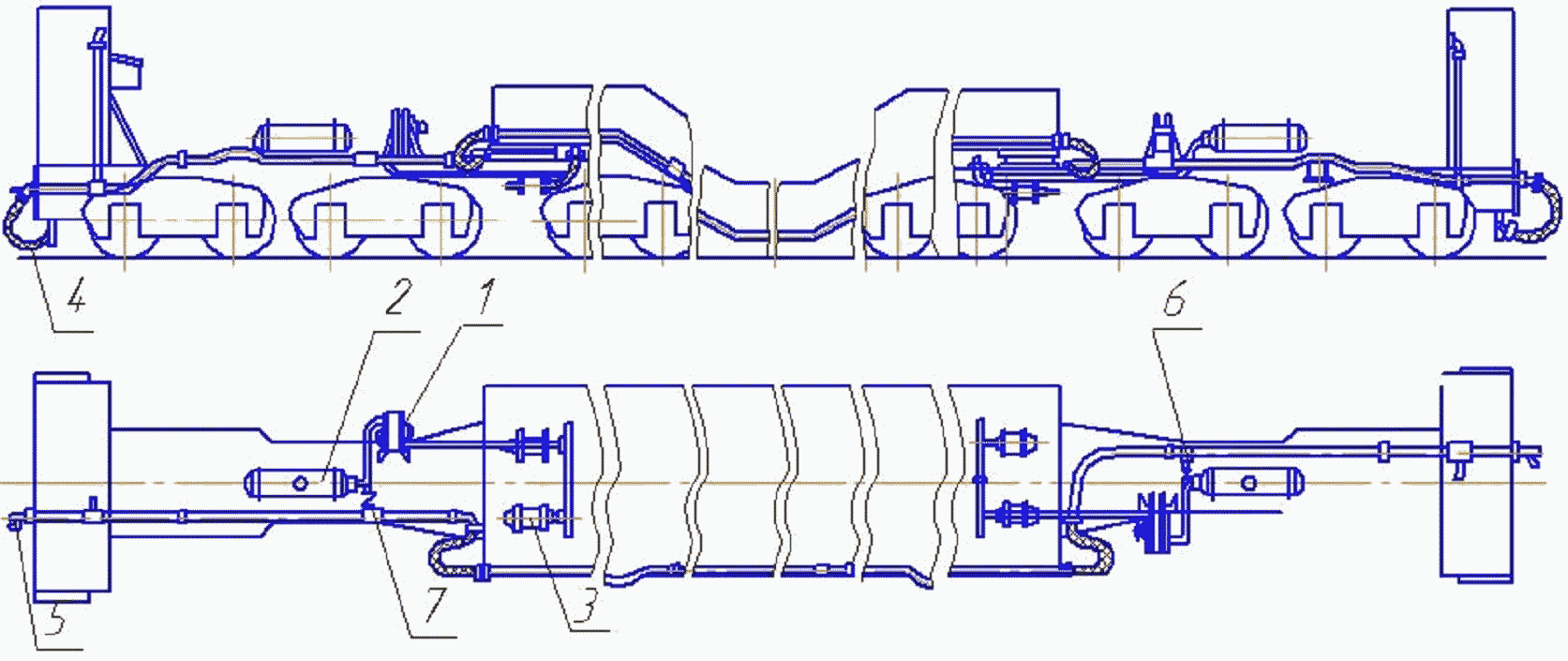

Схемы пневматических частей по типам транспортеров приведены в Приложении Е.

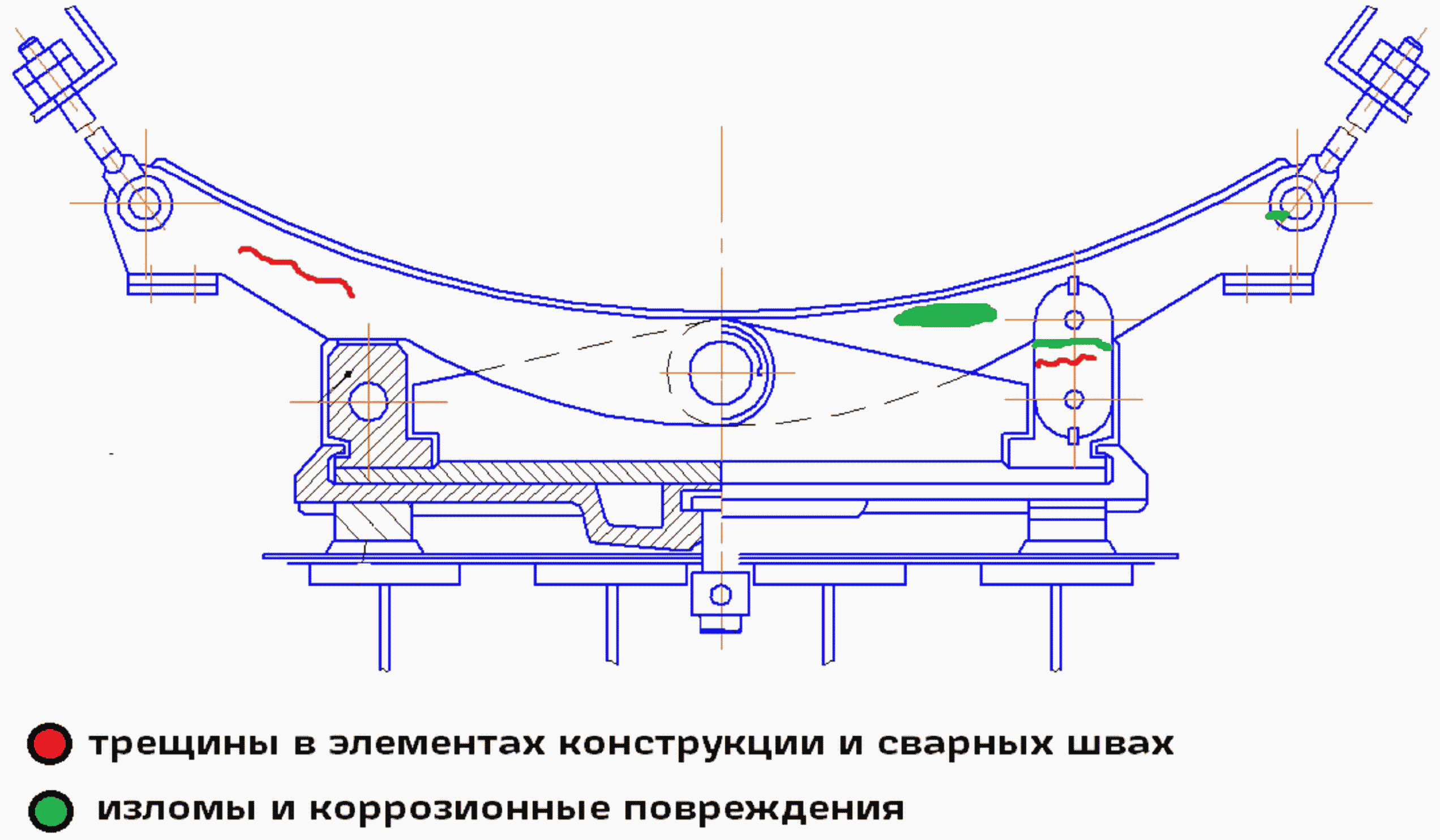

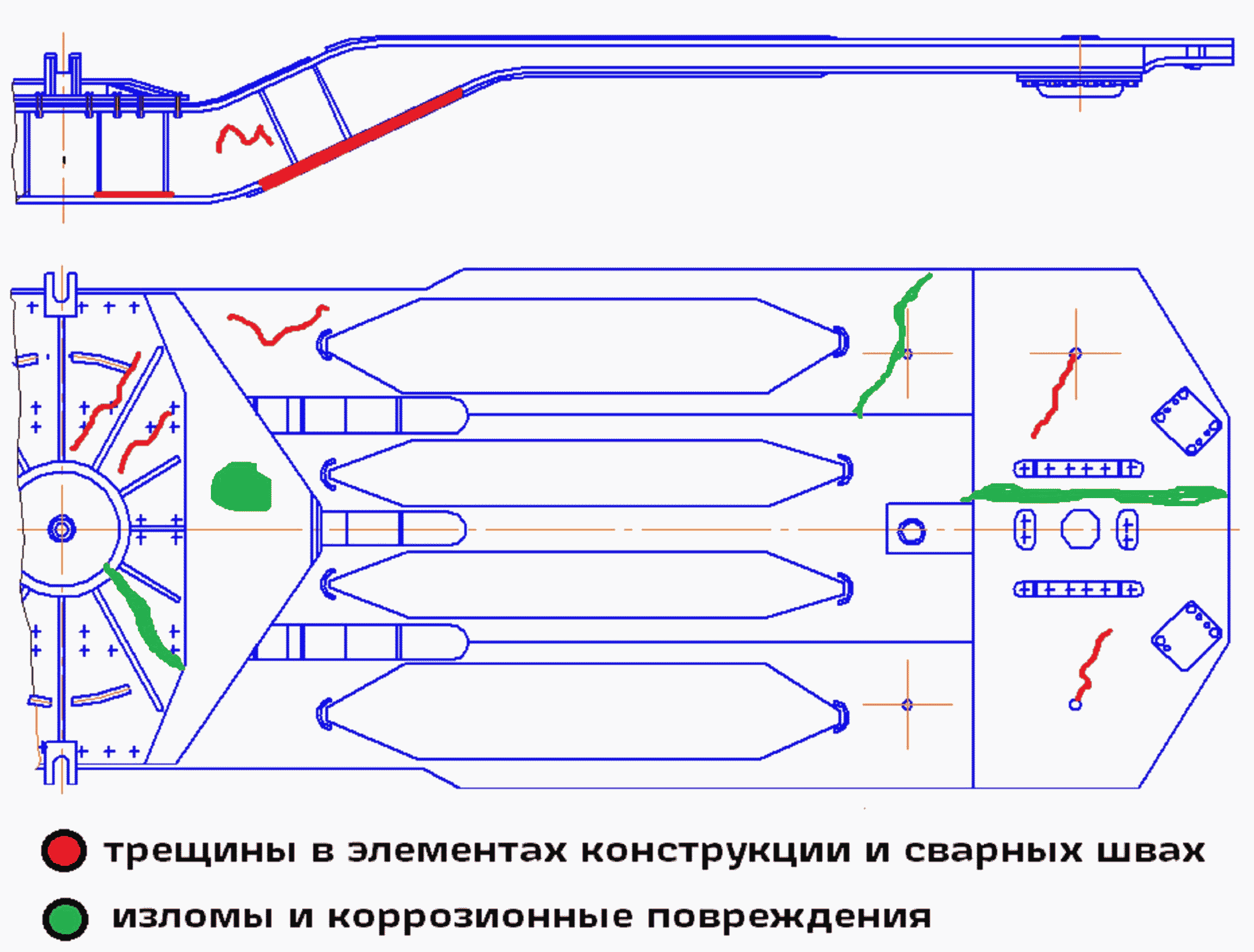

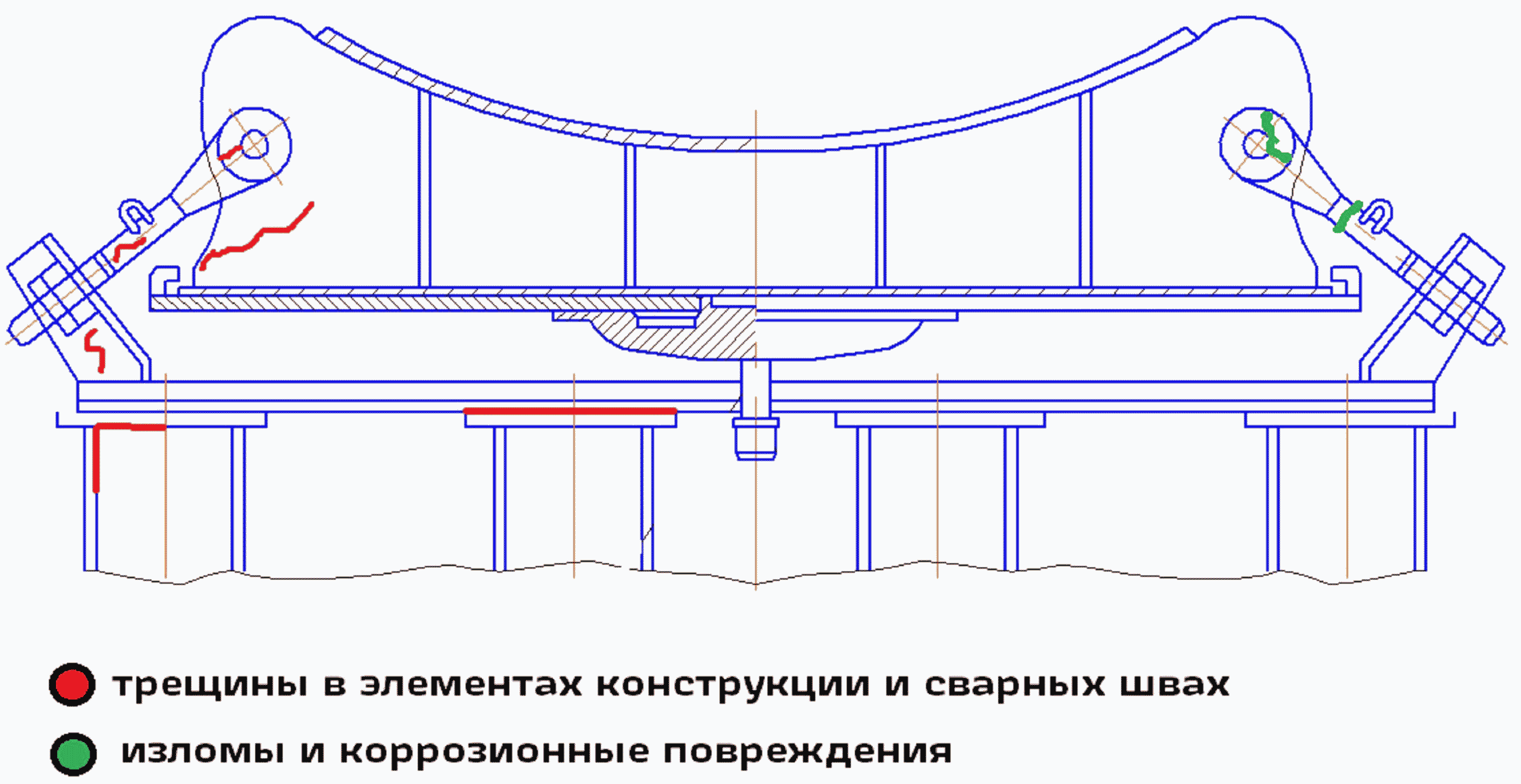

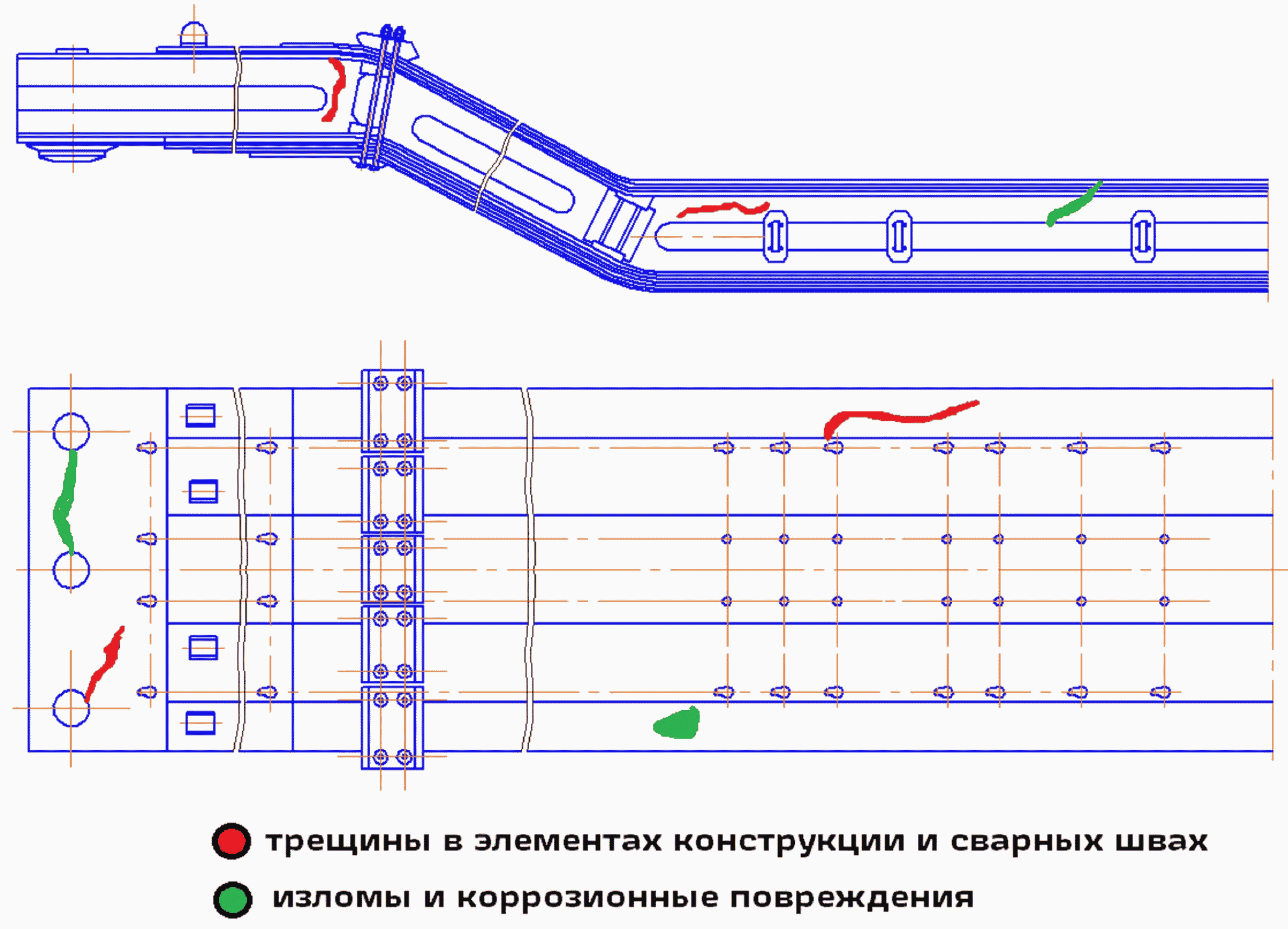

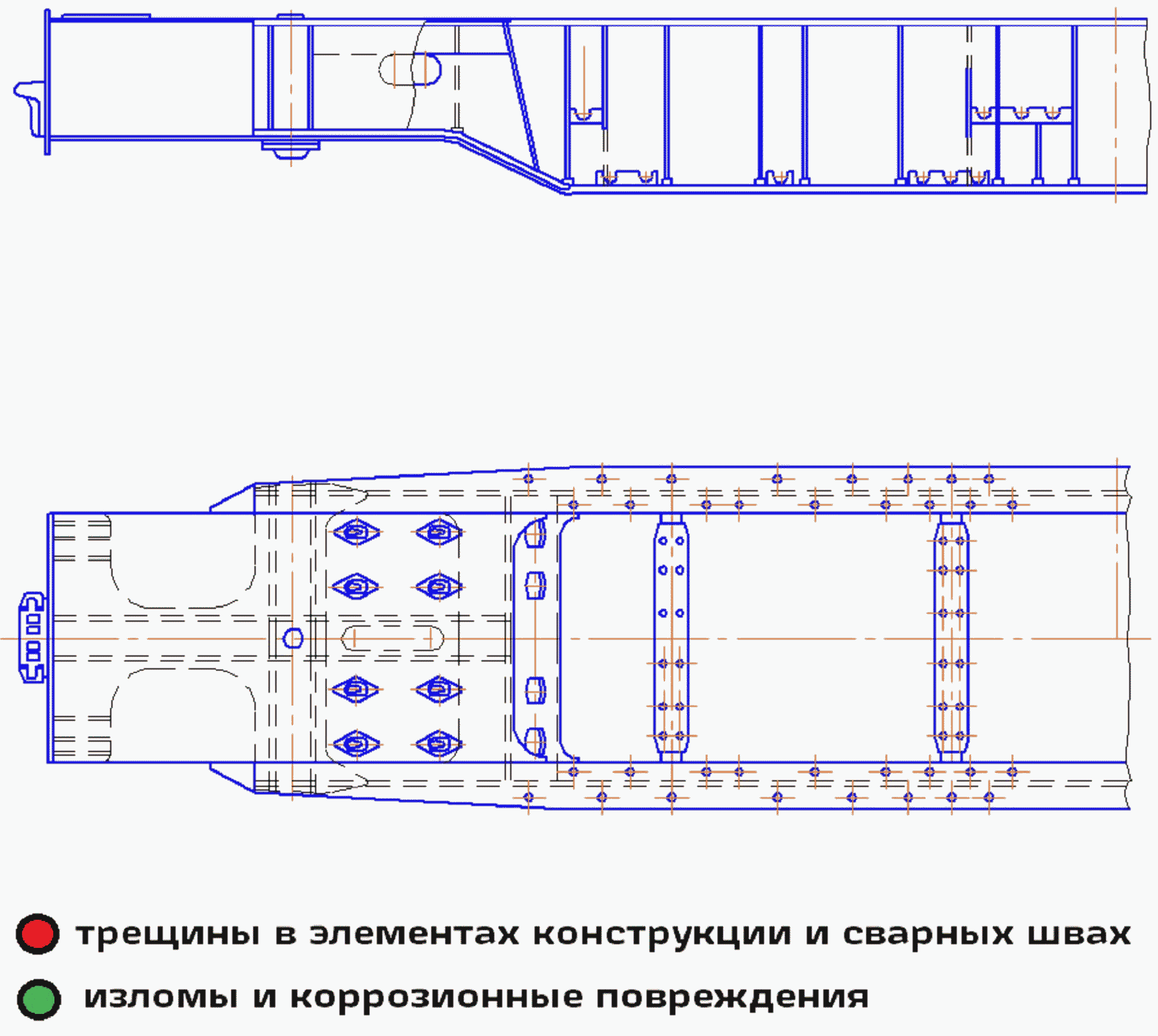

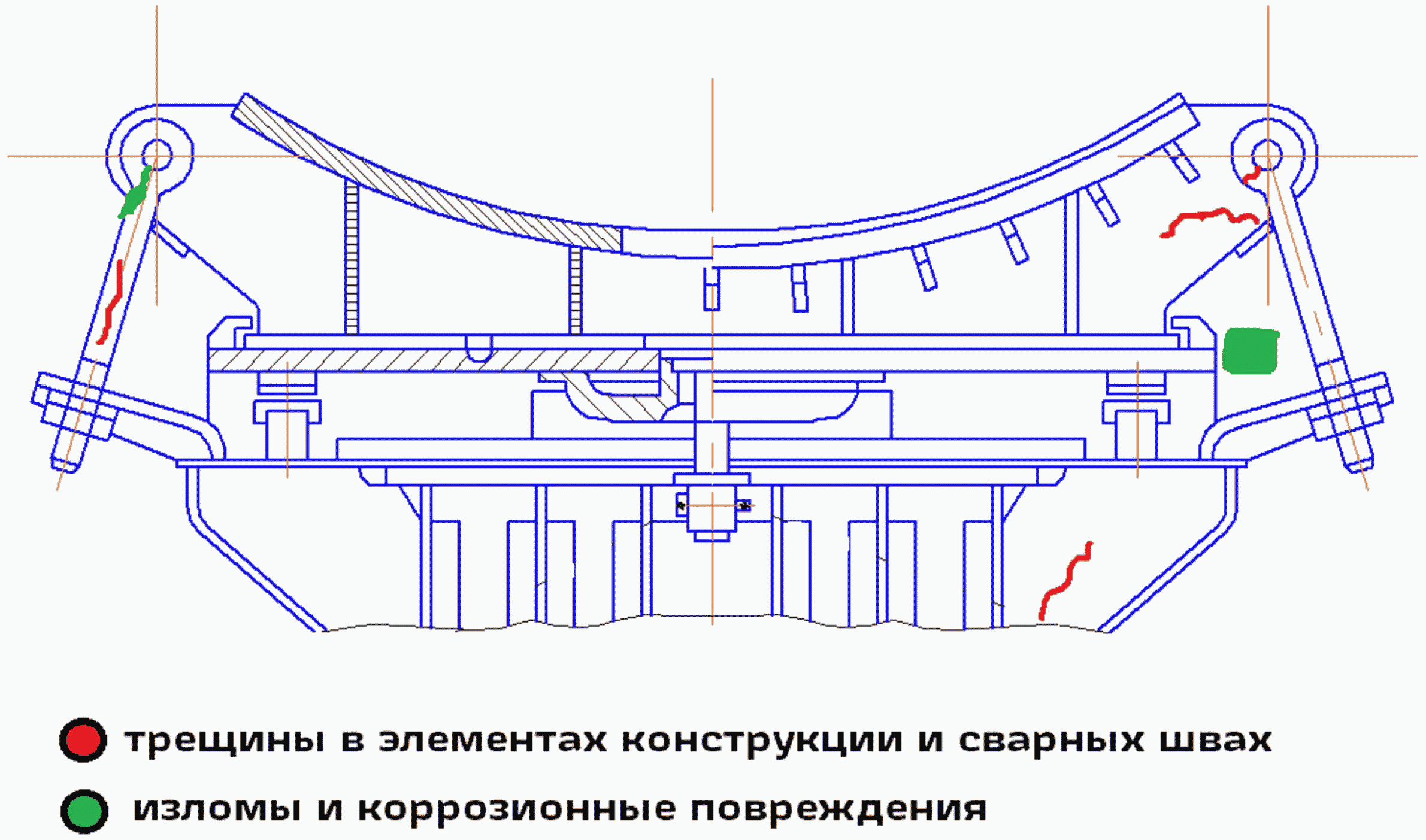

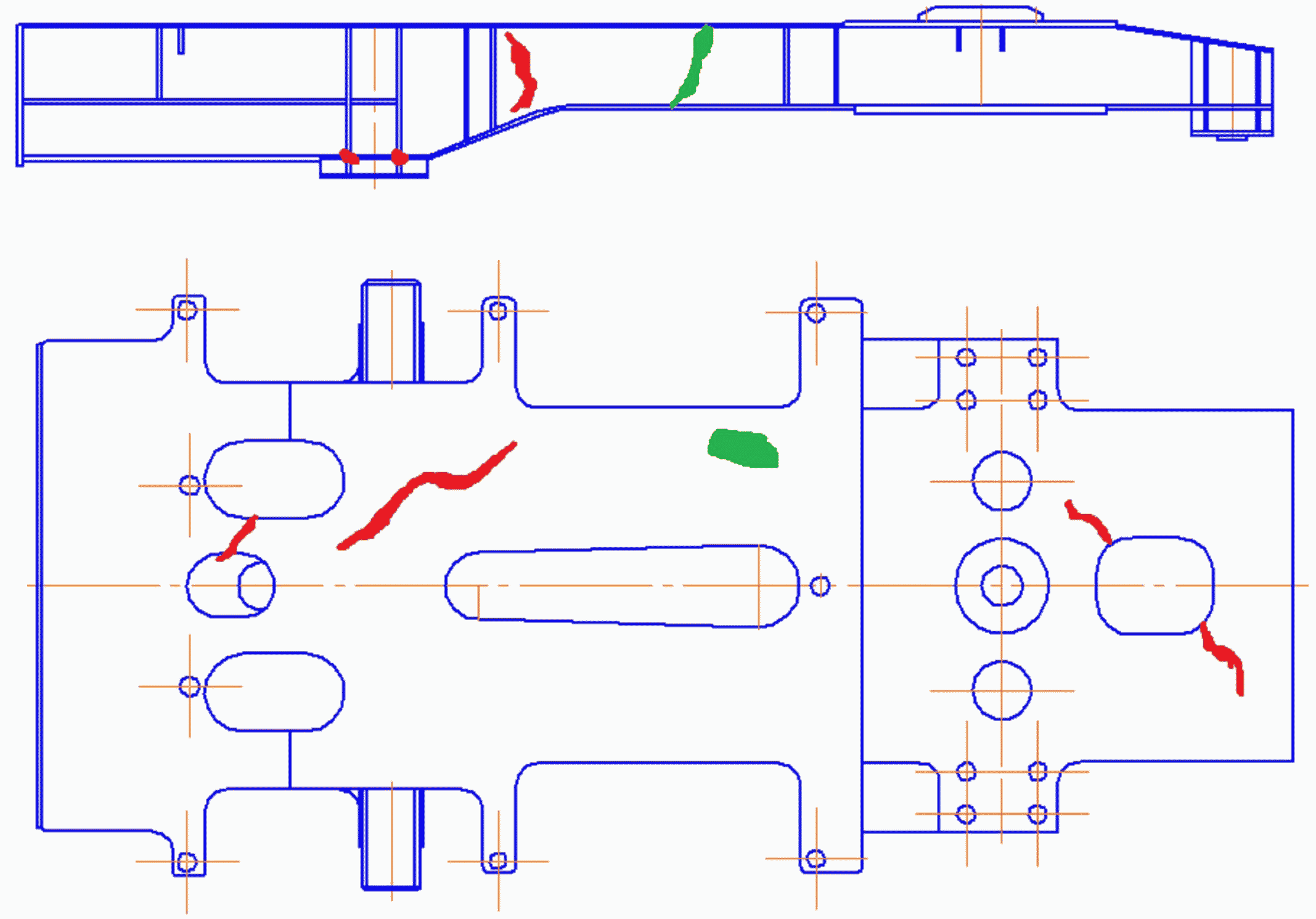

5.2.5 Балки, турникеты и консоли

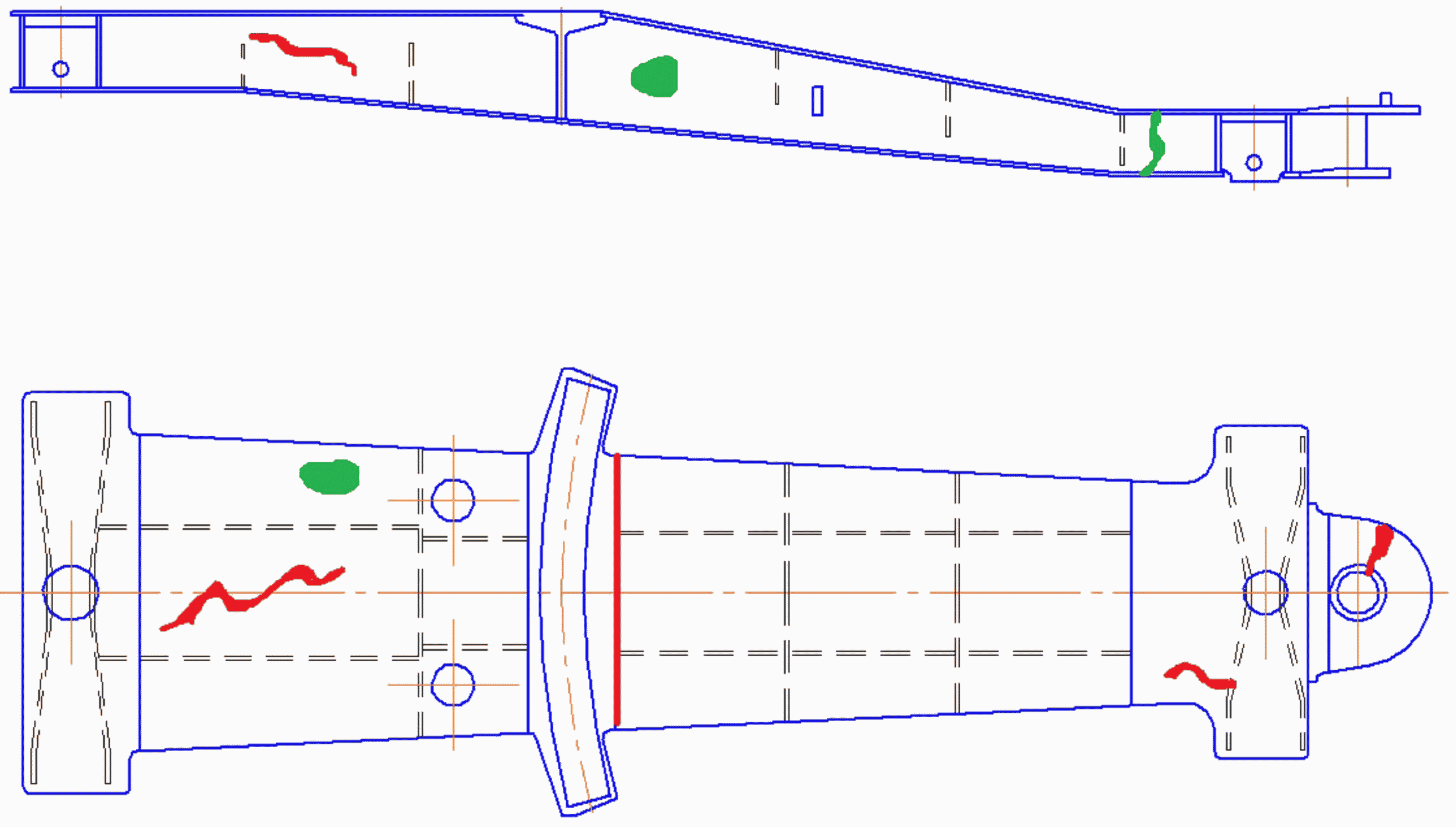

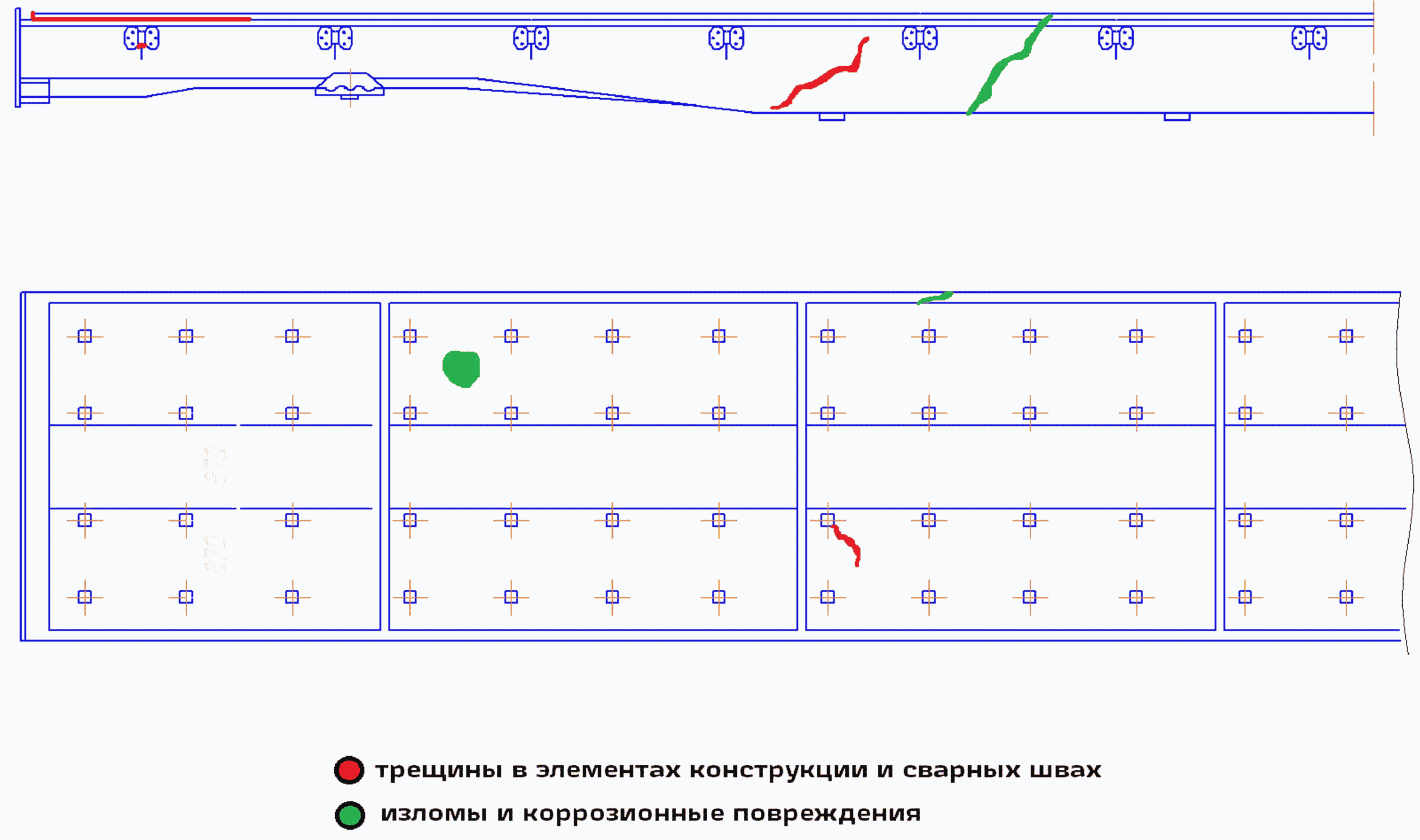

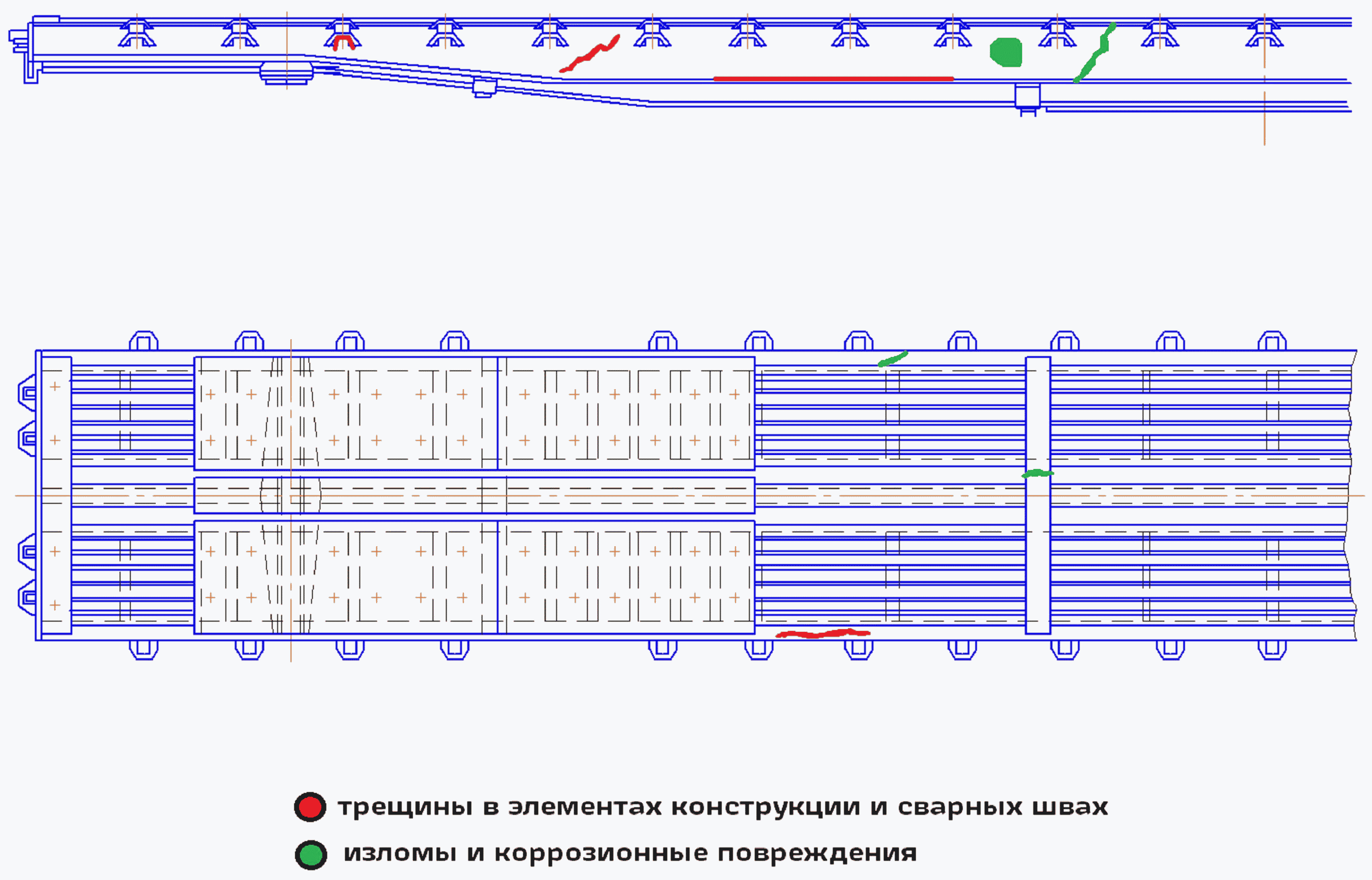

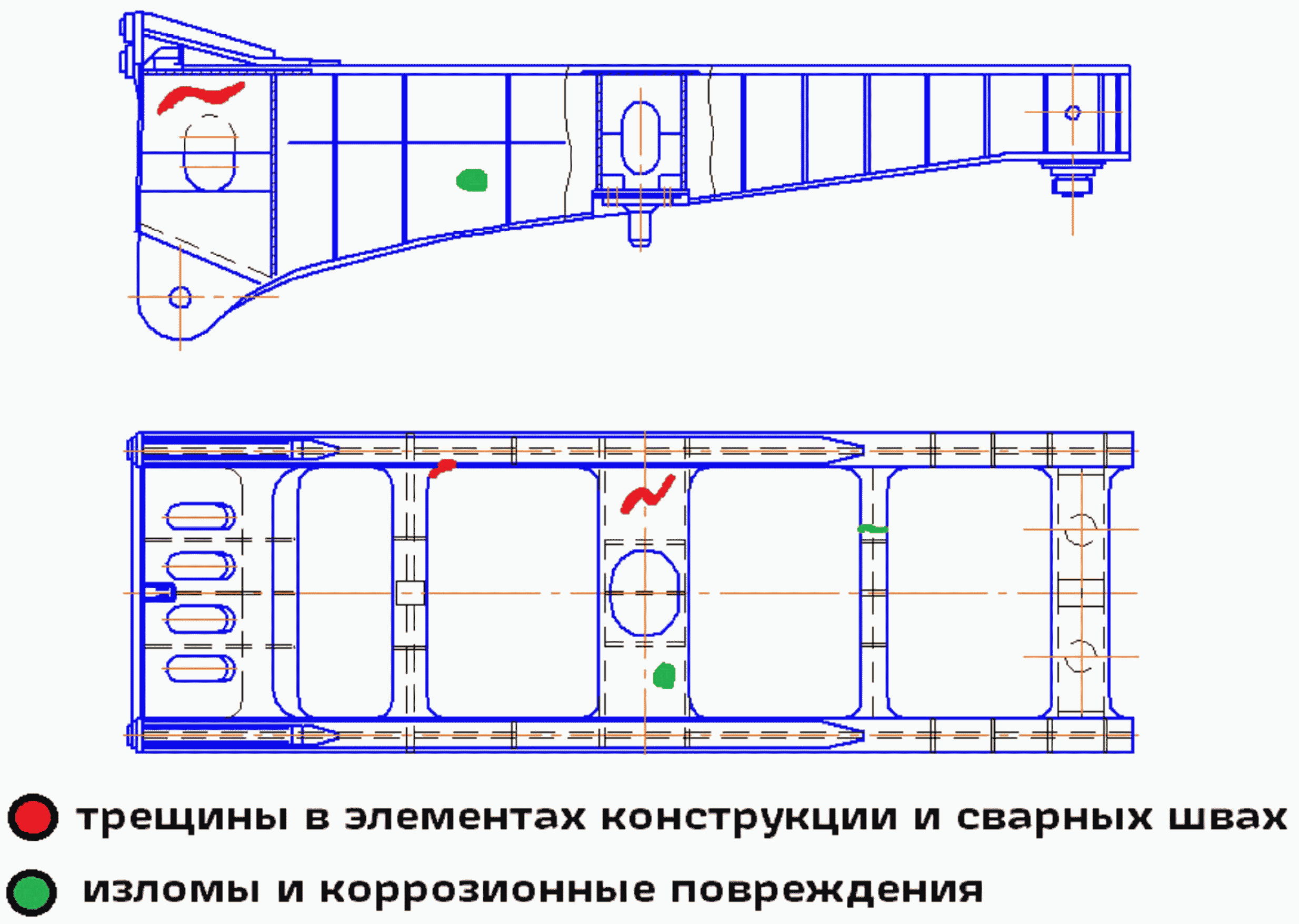

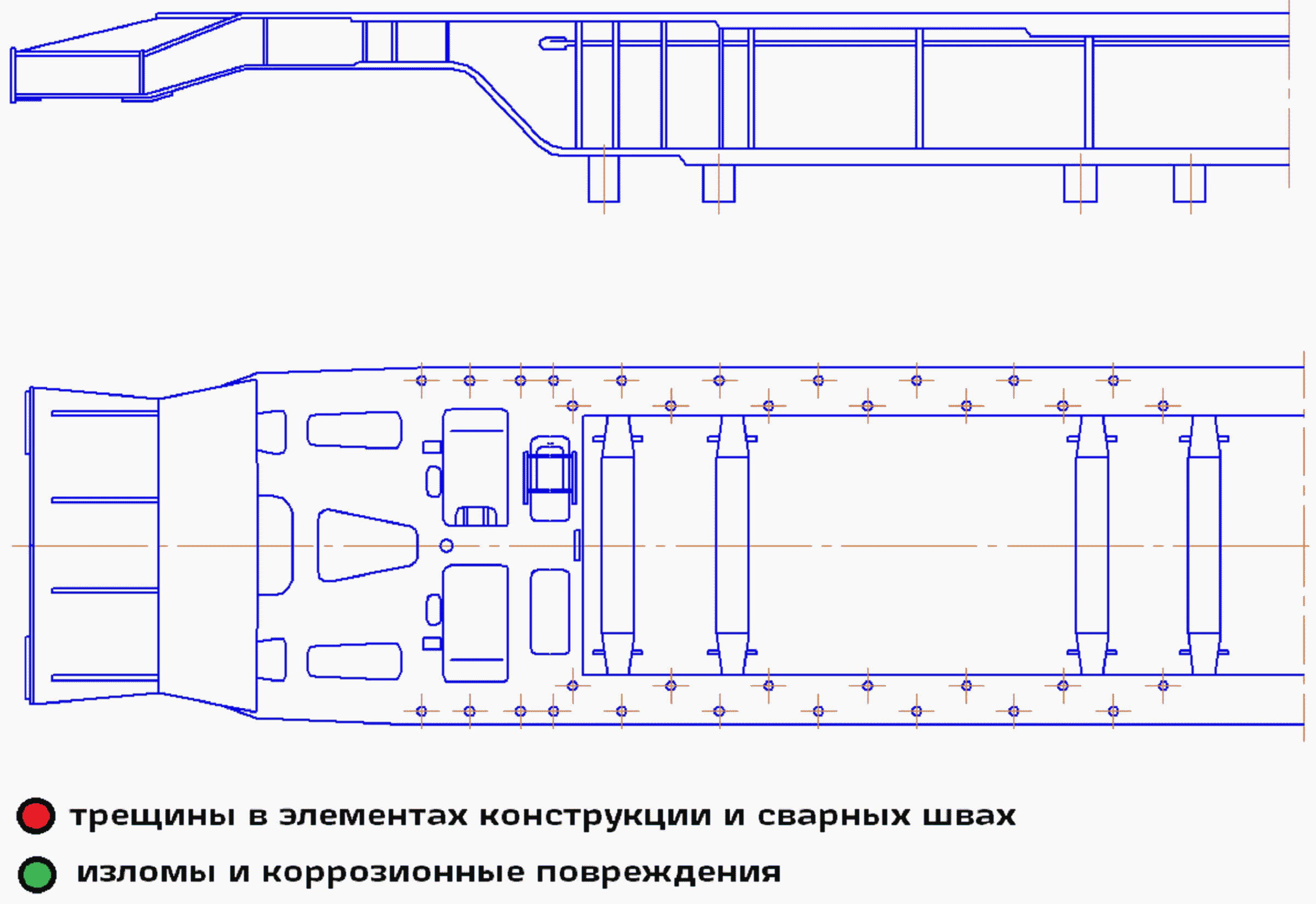

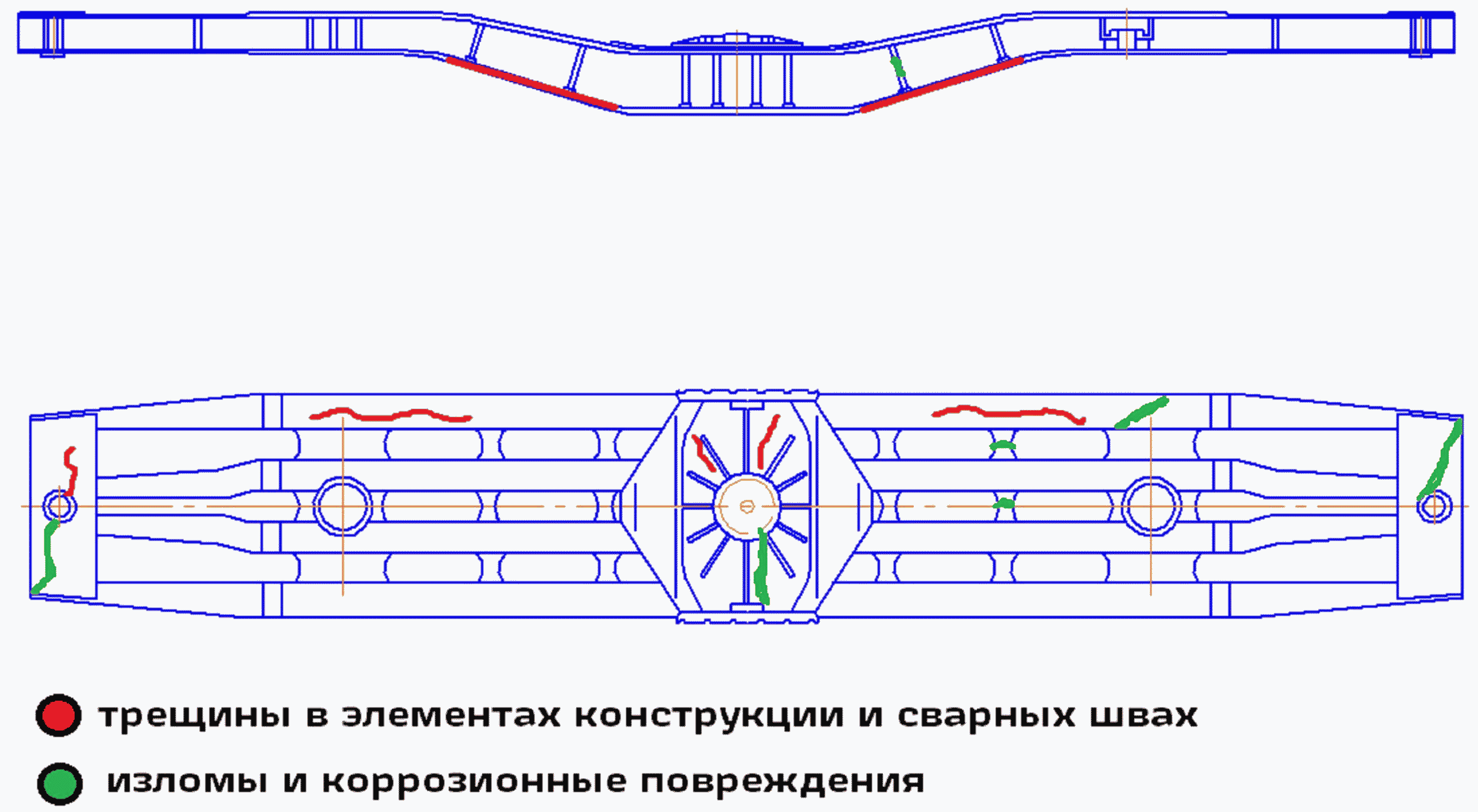

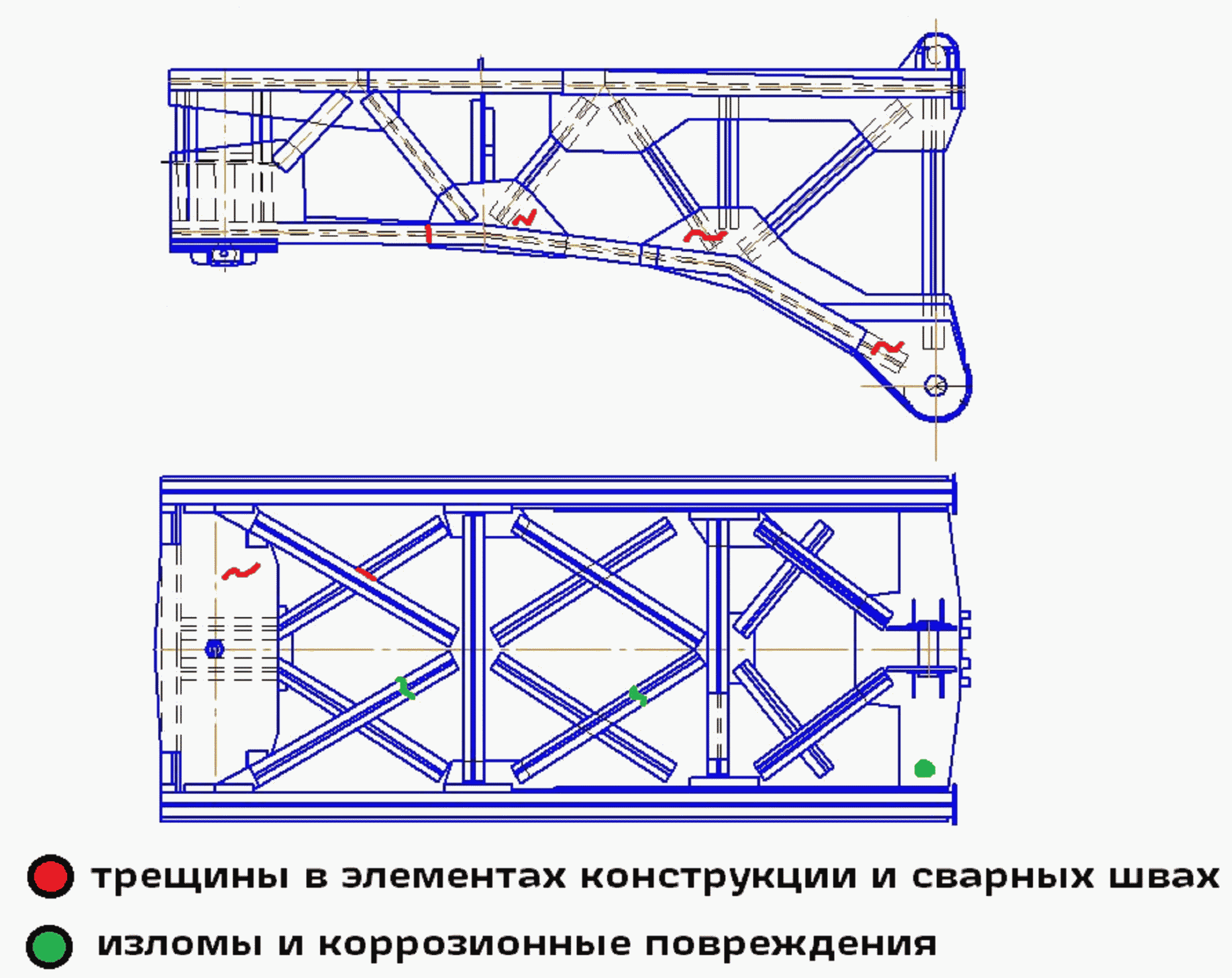

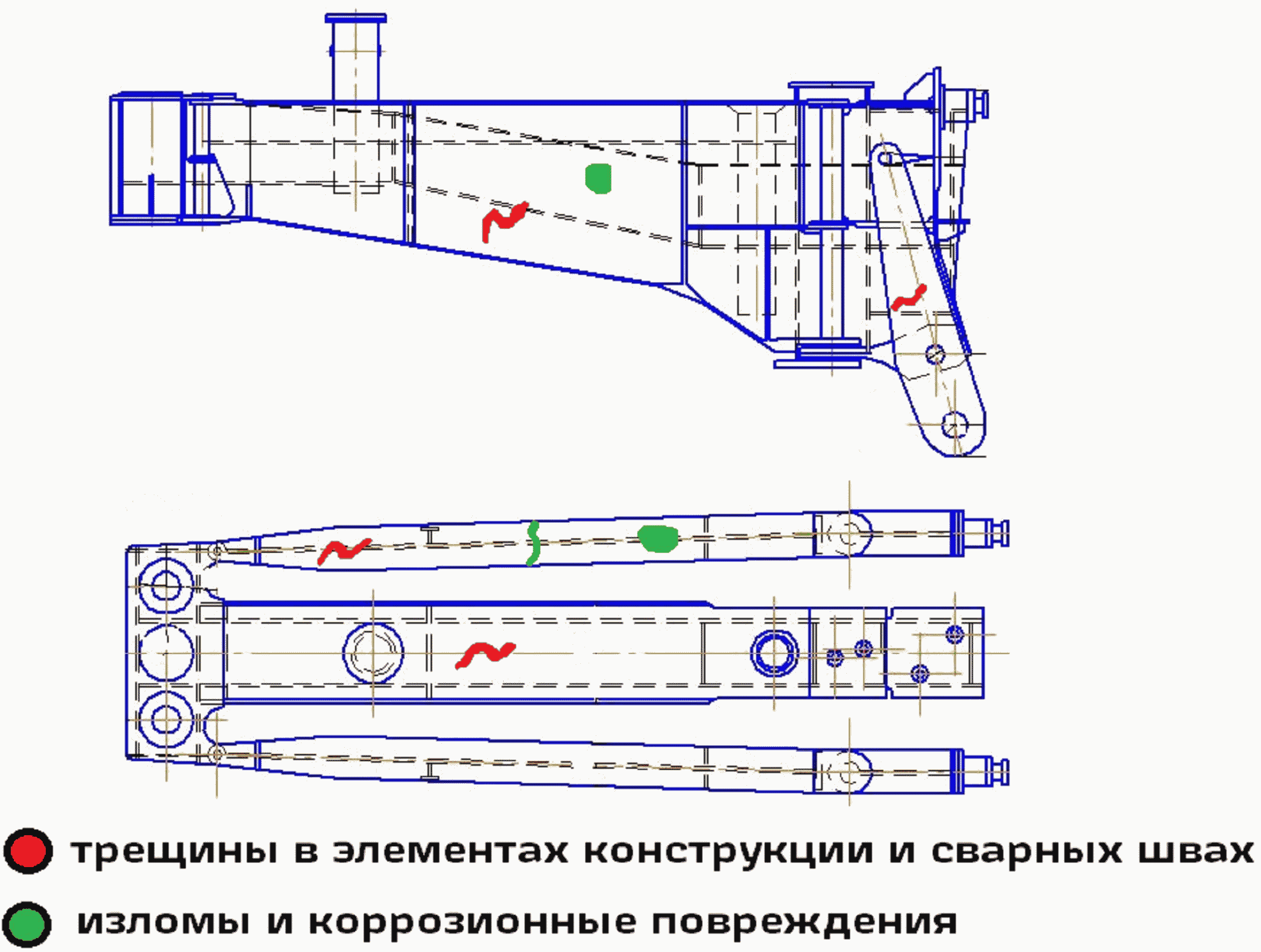

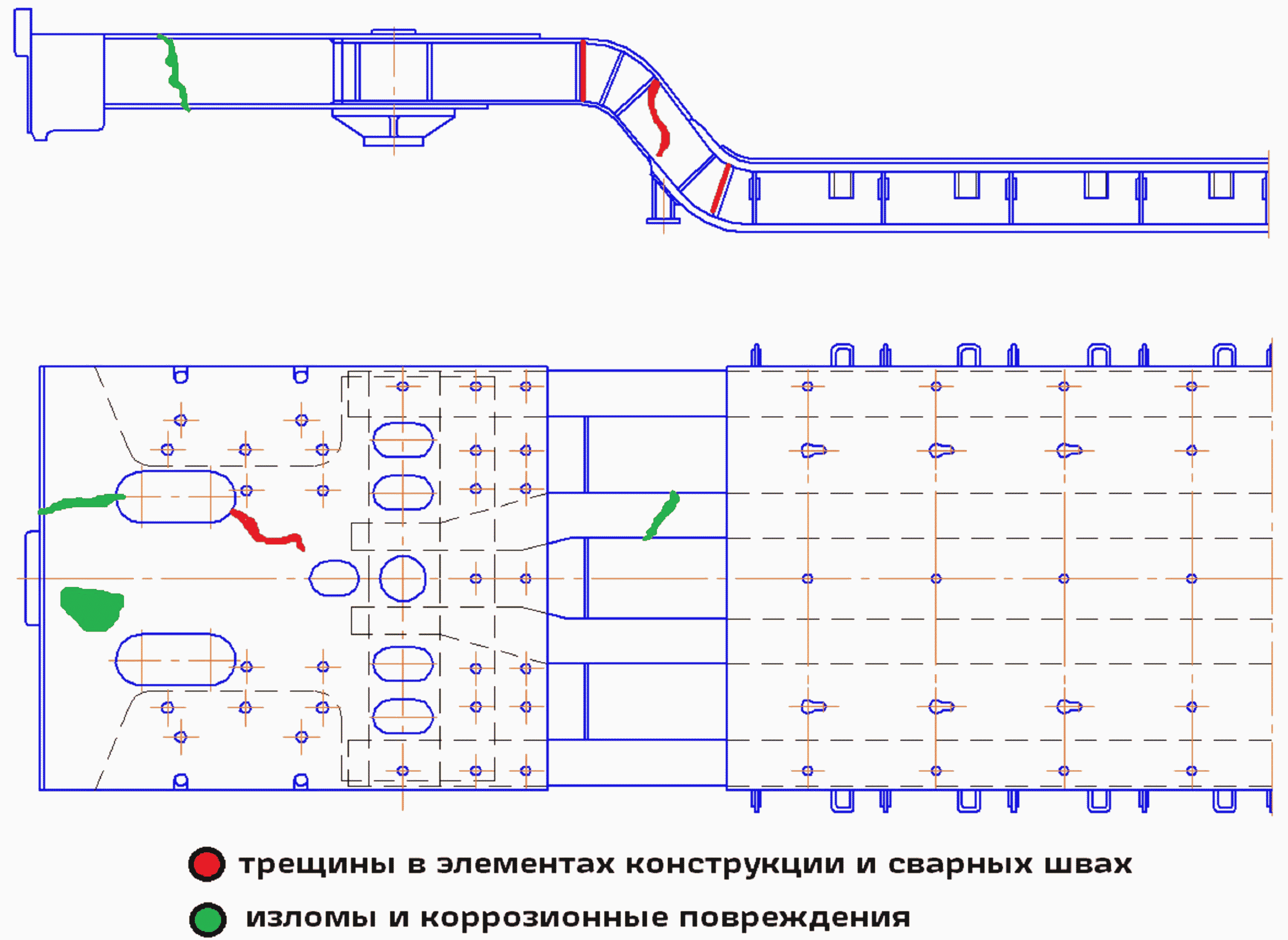

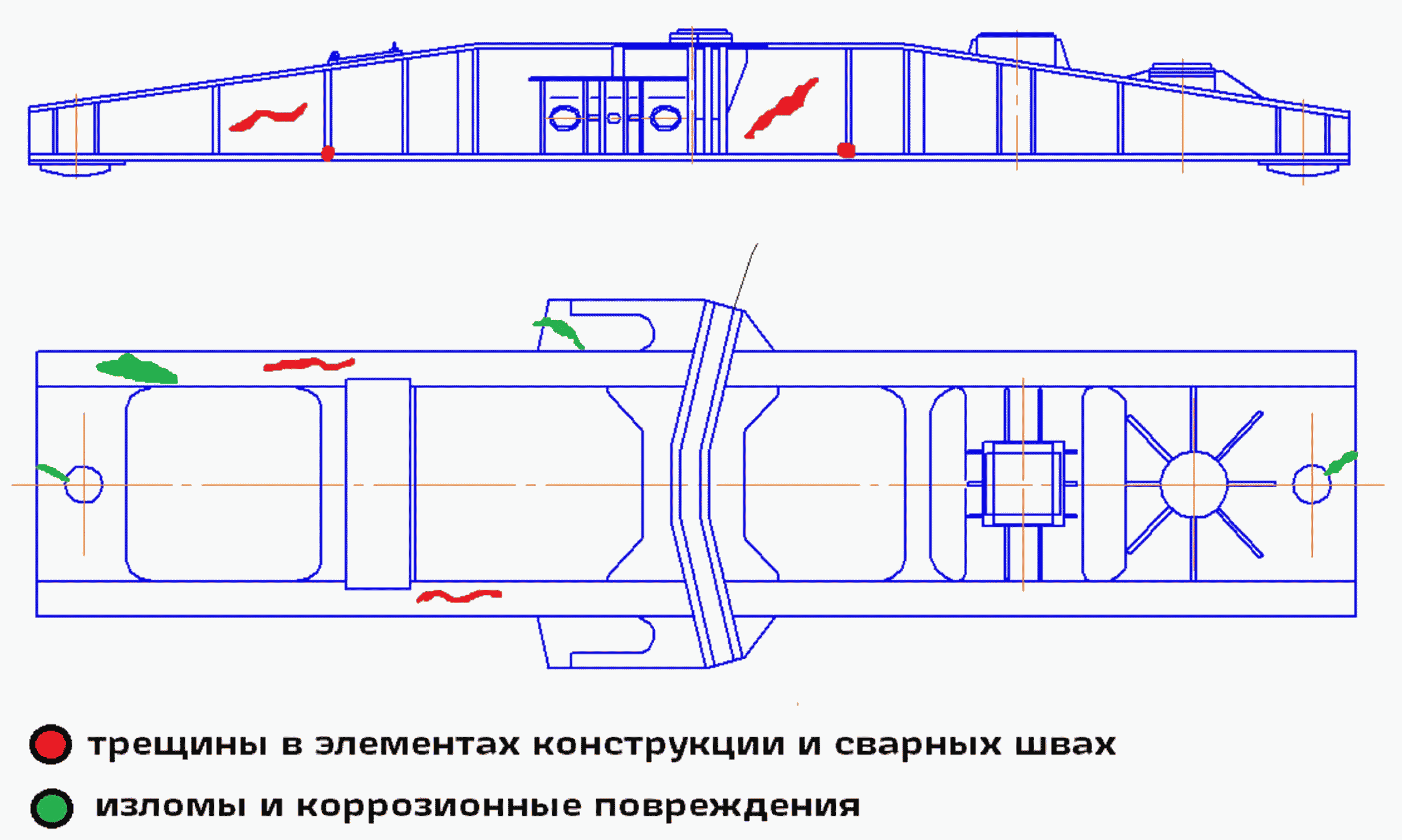

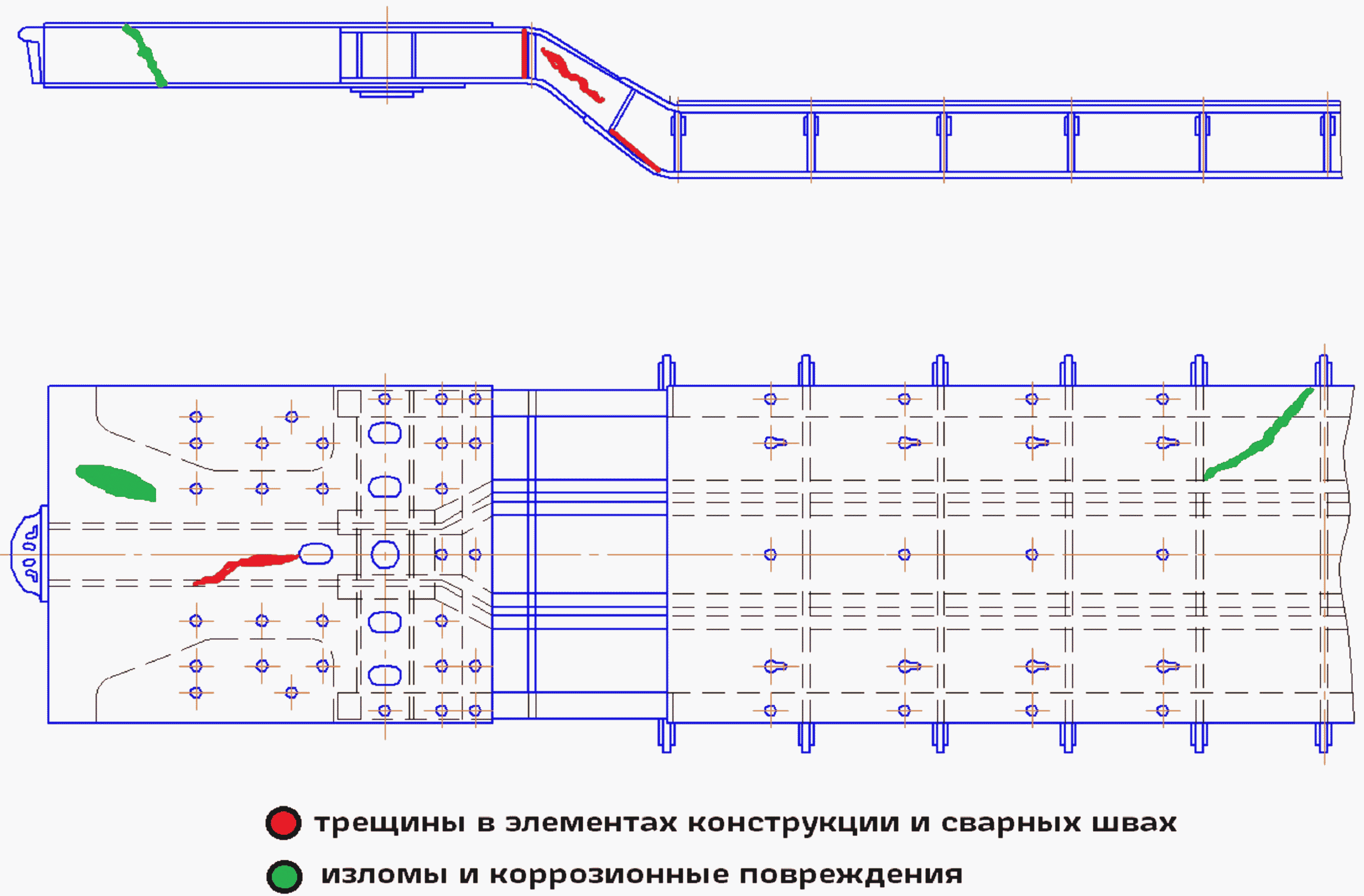

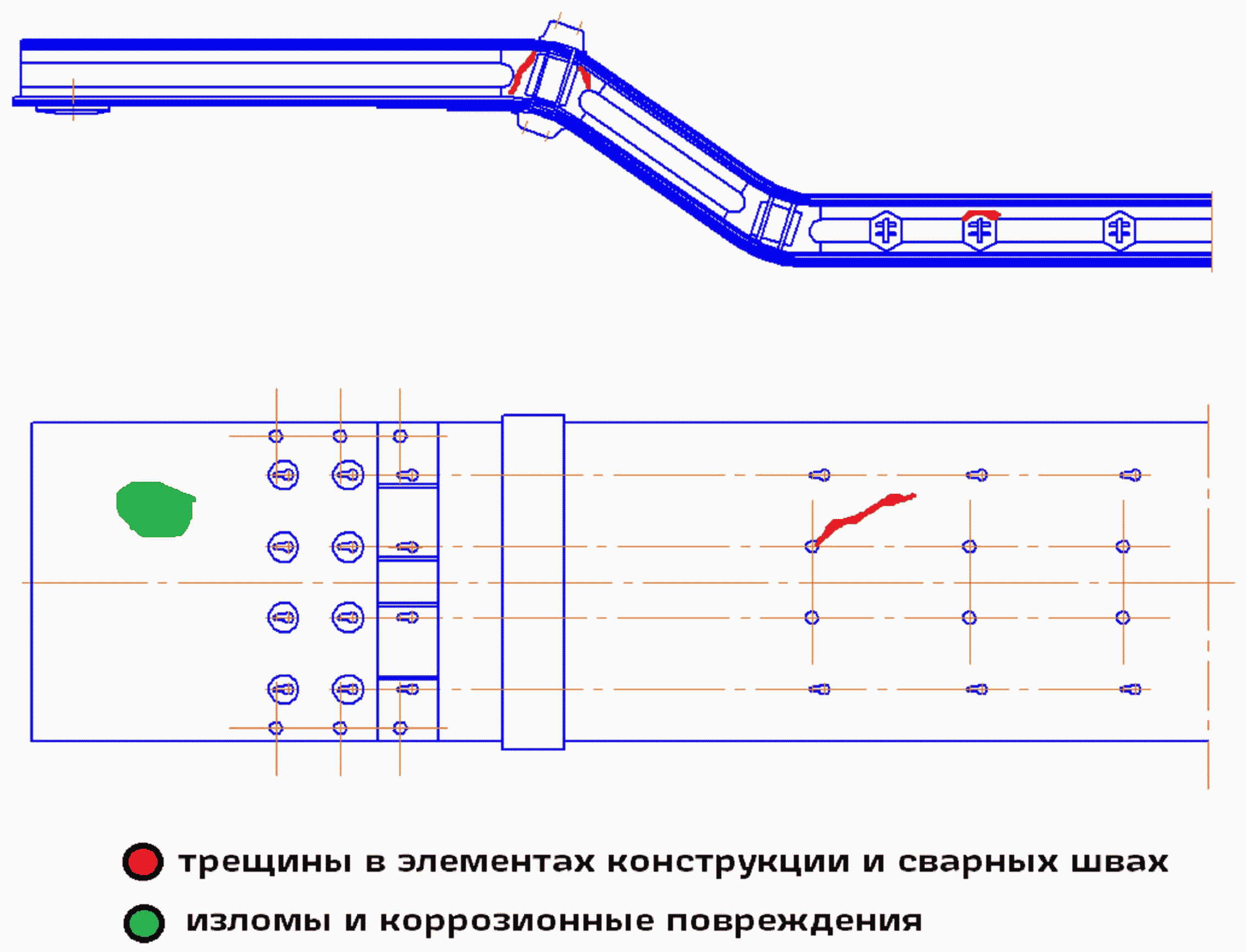

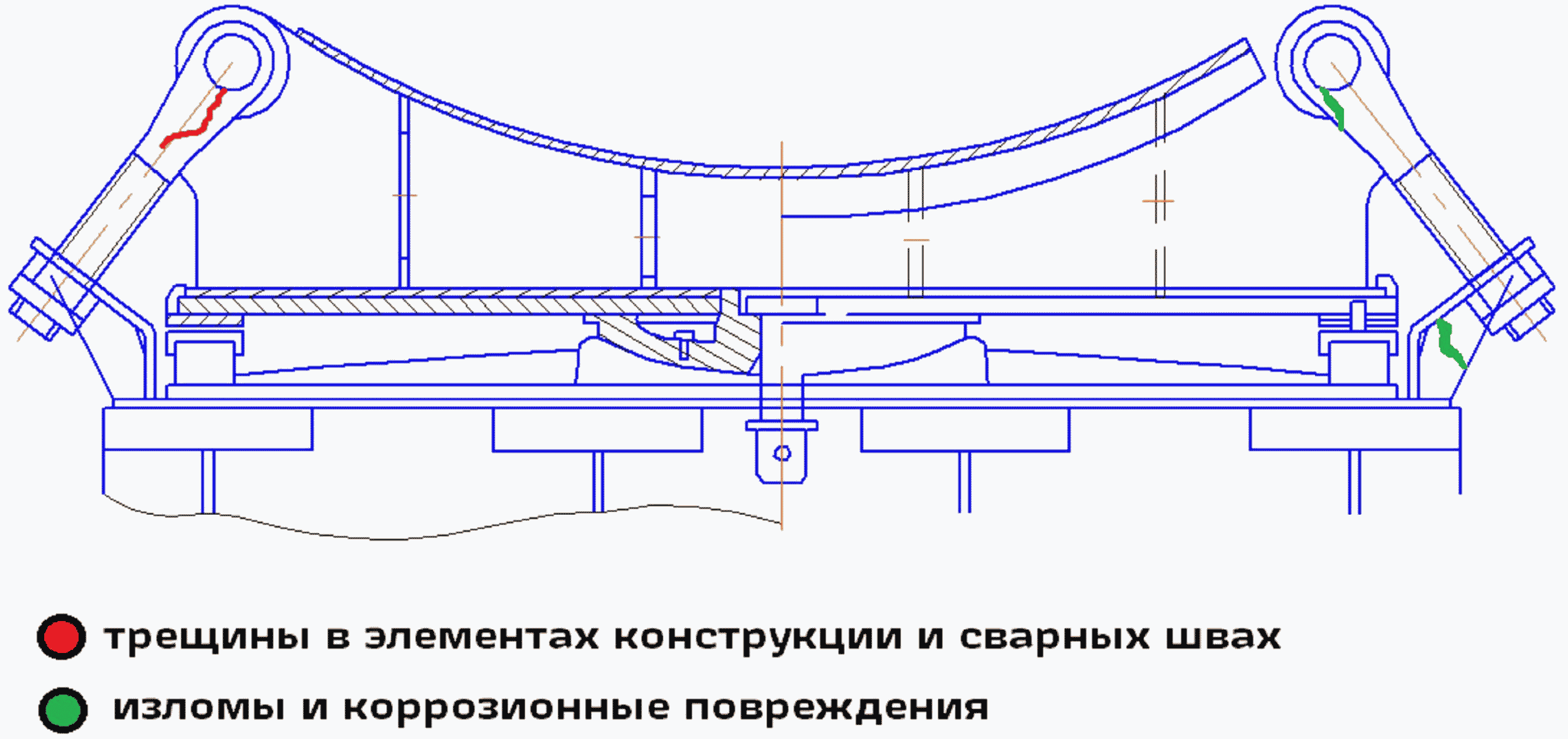

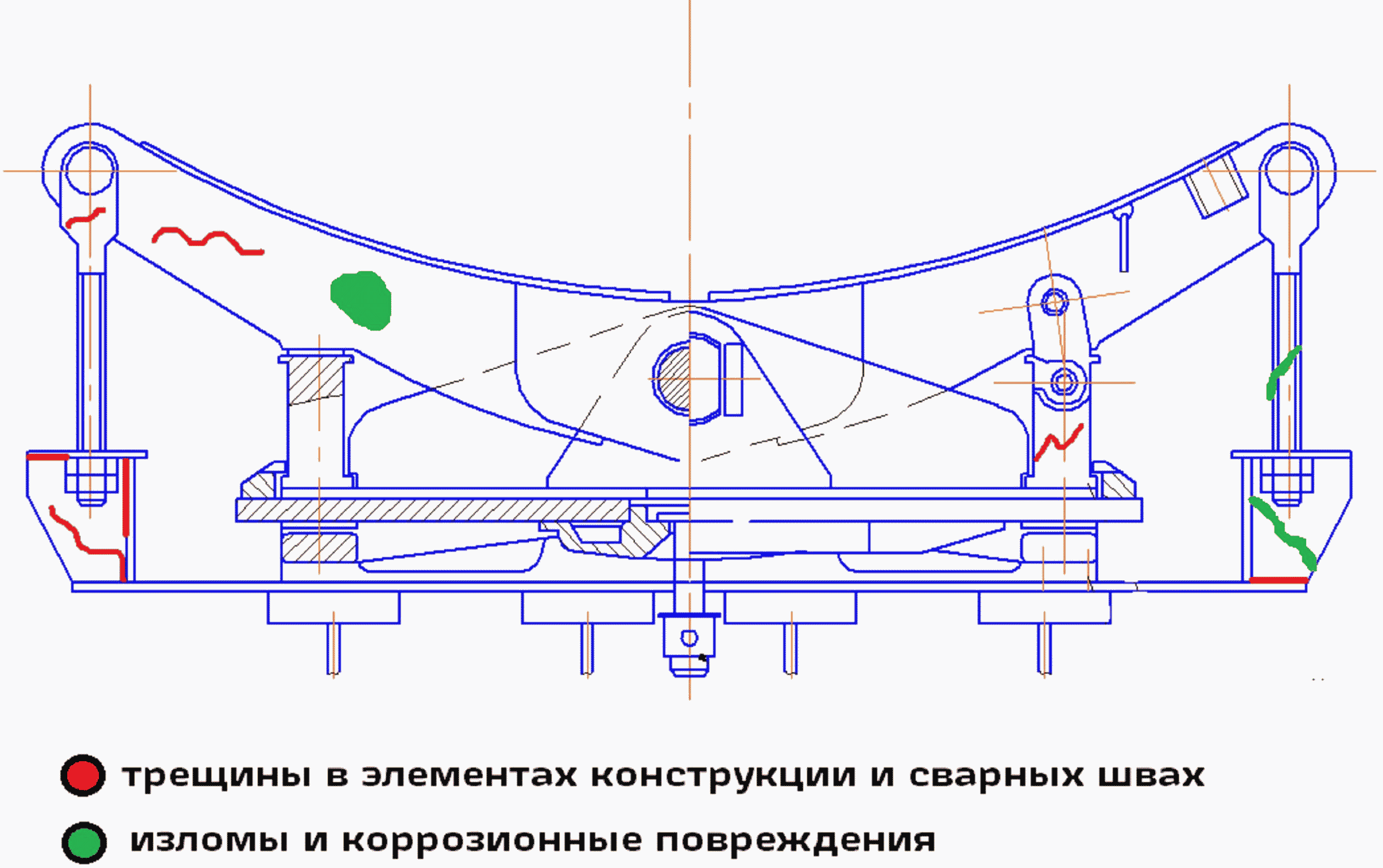

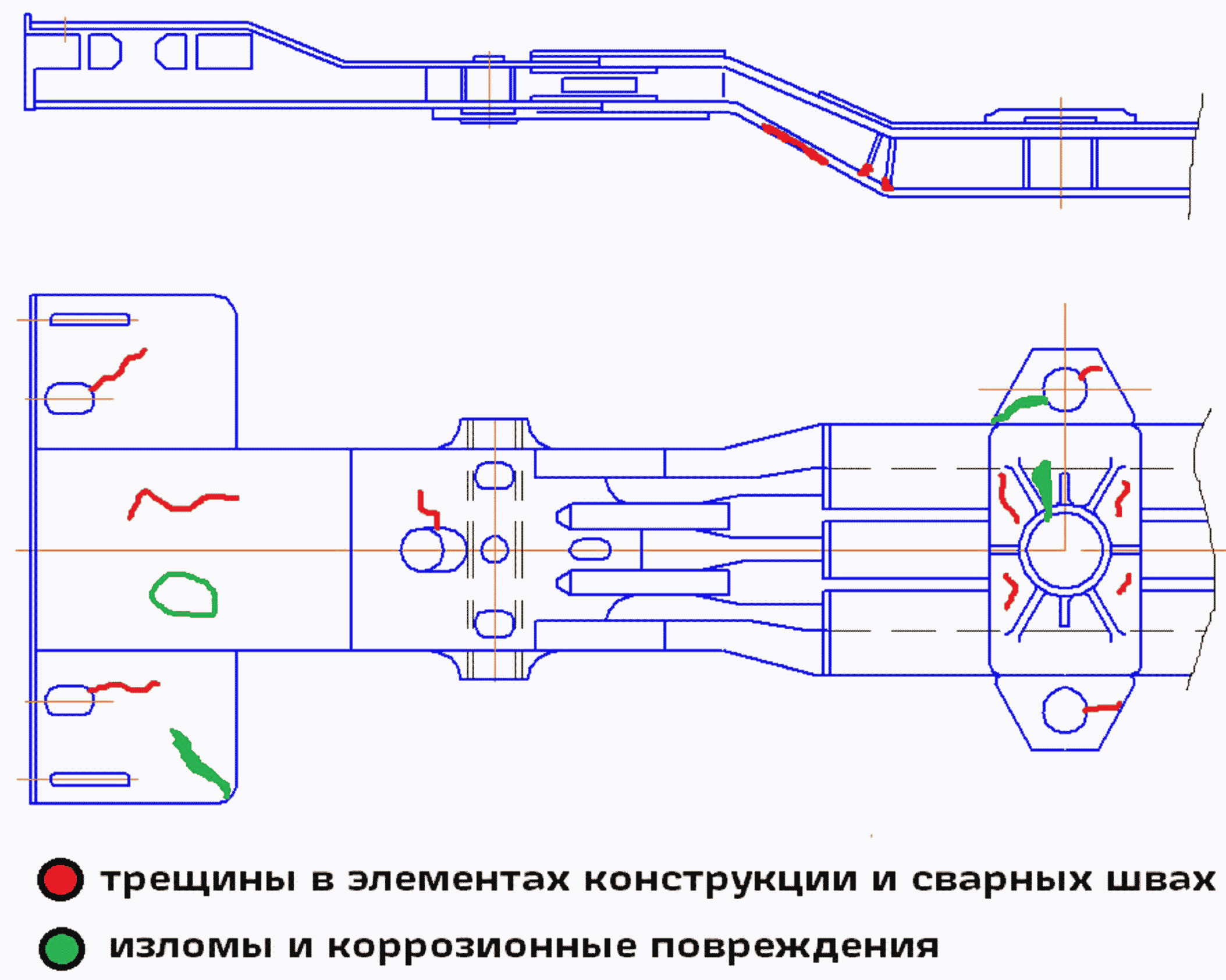

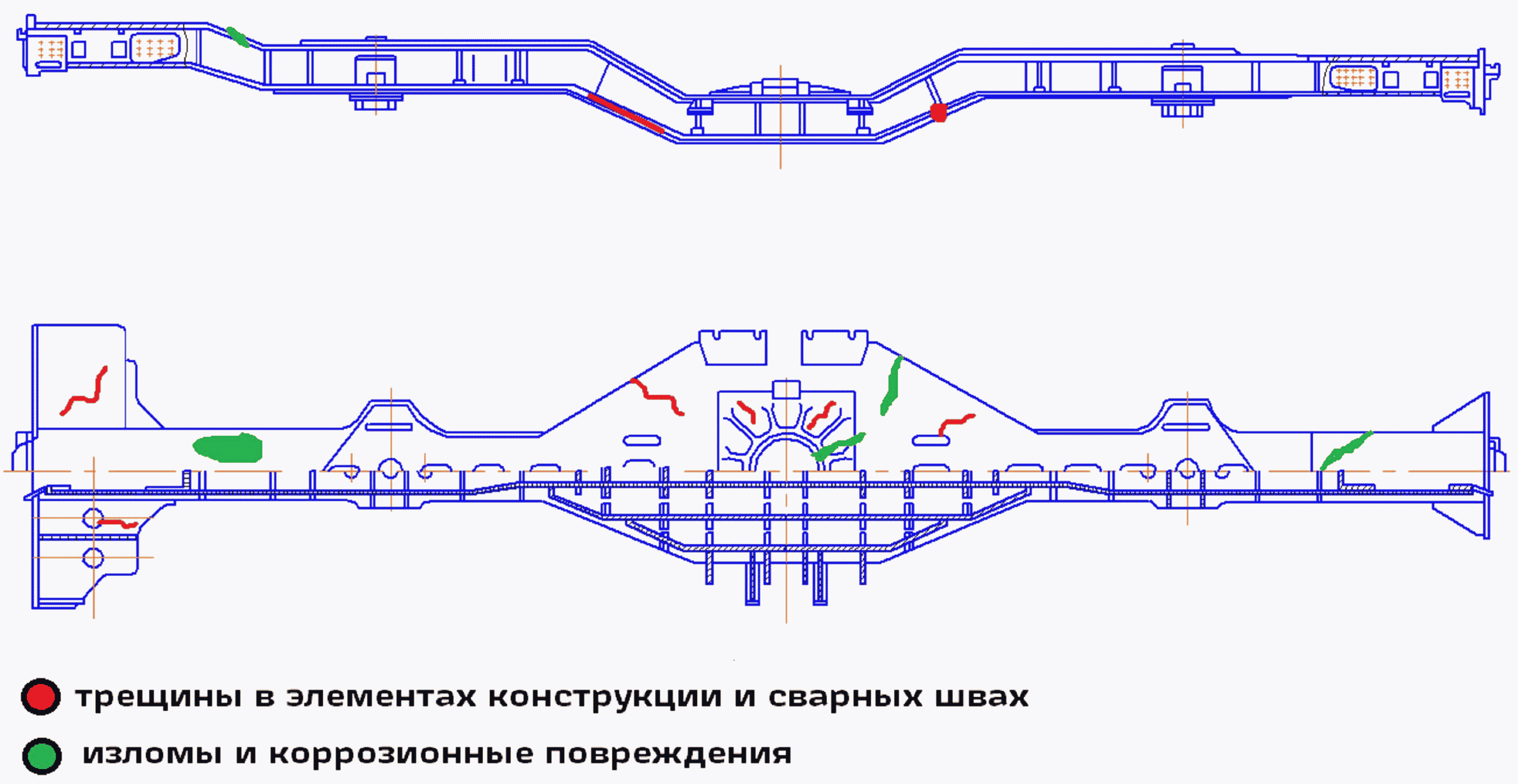

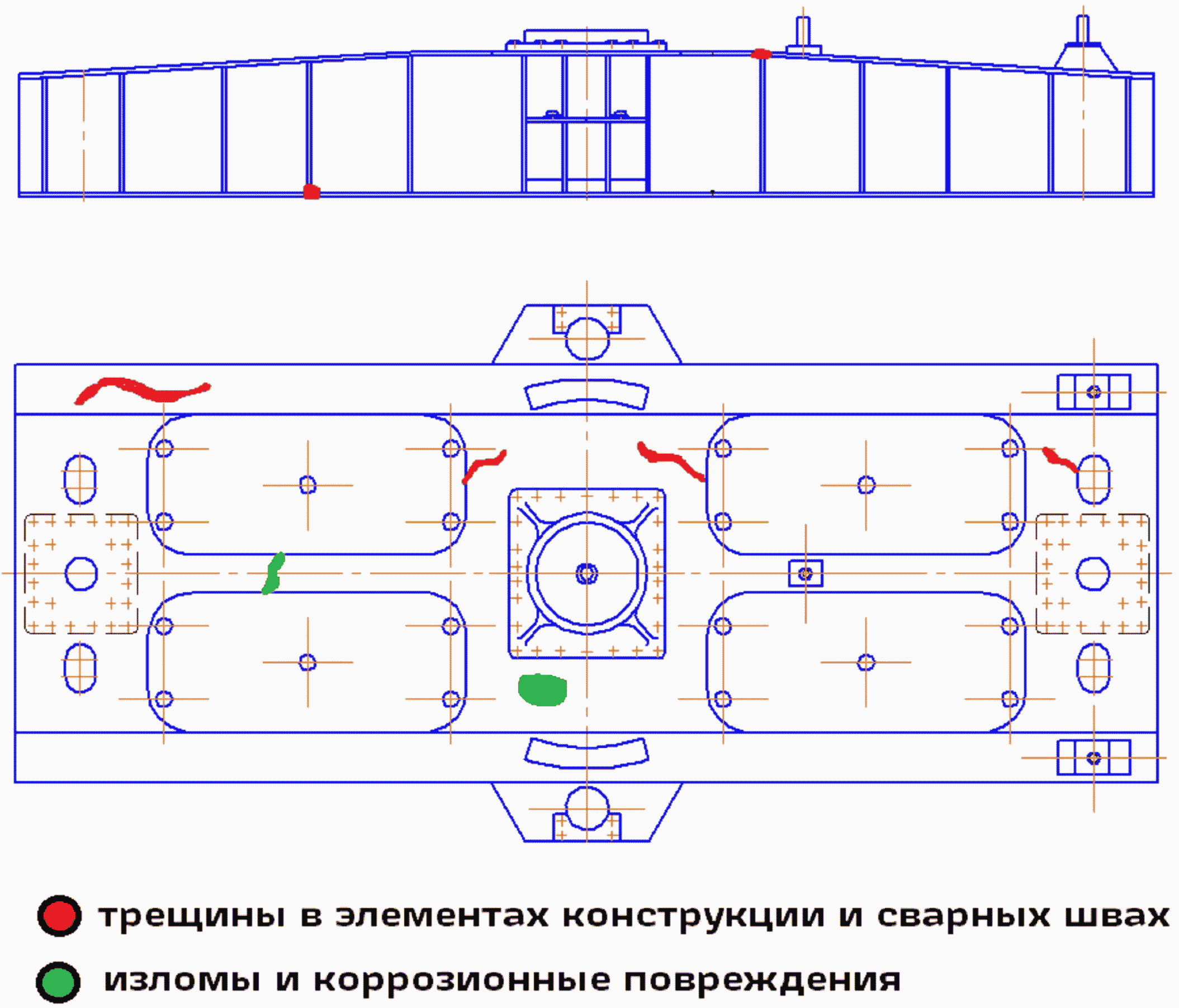

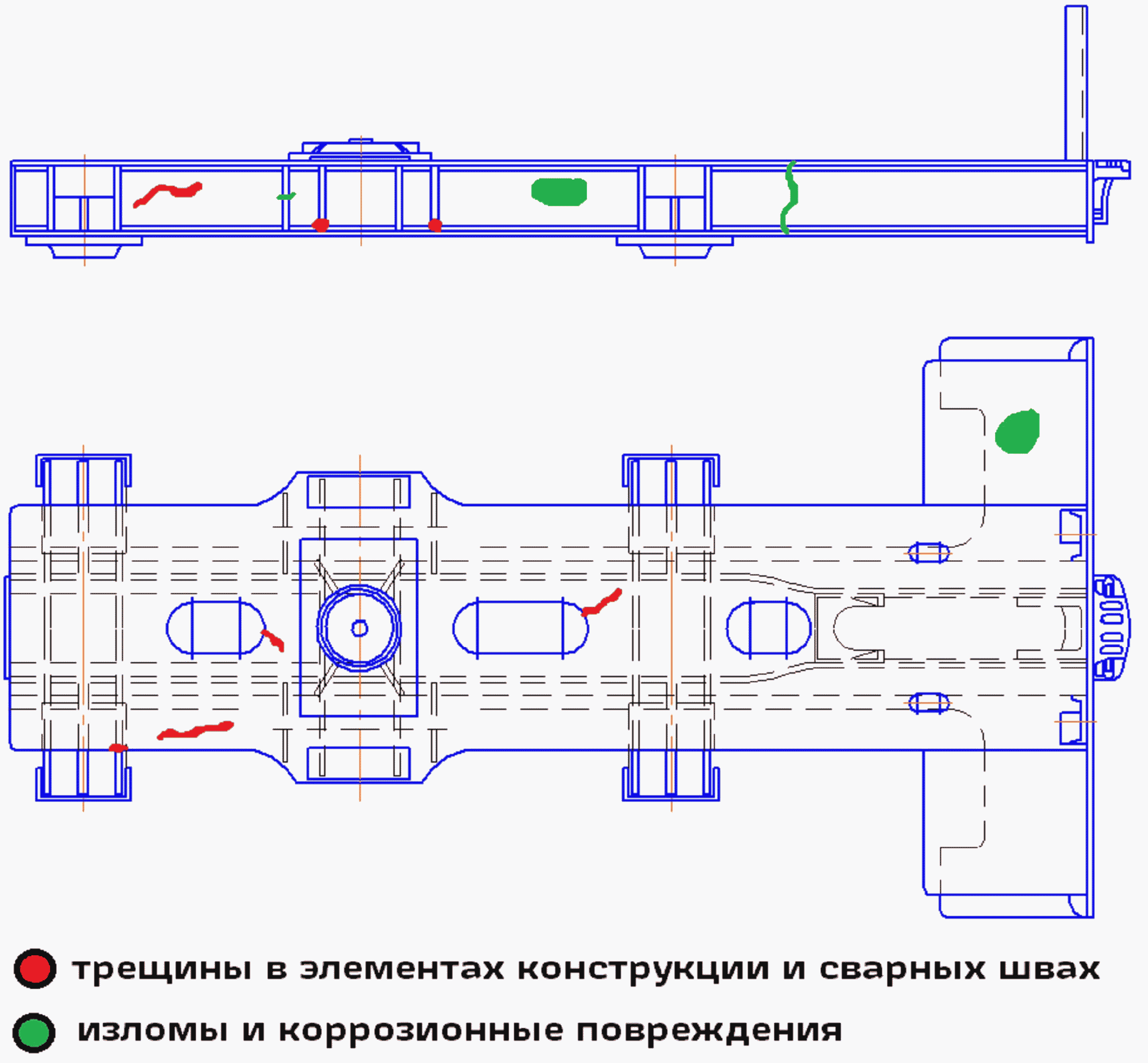

5.2.5.1 Рама, главные, несущие, концевые соединительные балки, консоли осматриваются визуально. Основные неисправности элементов приведены в Приложении И.

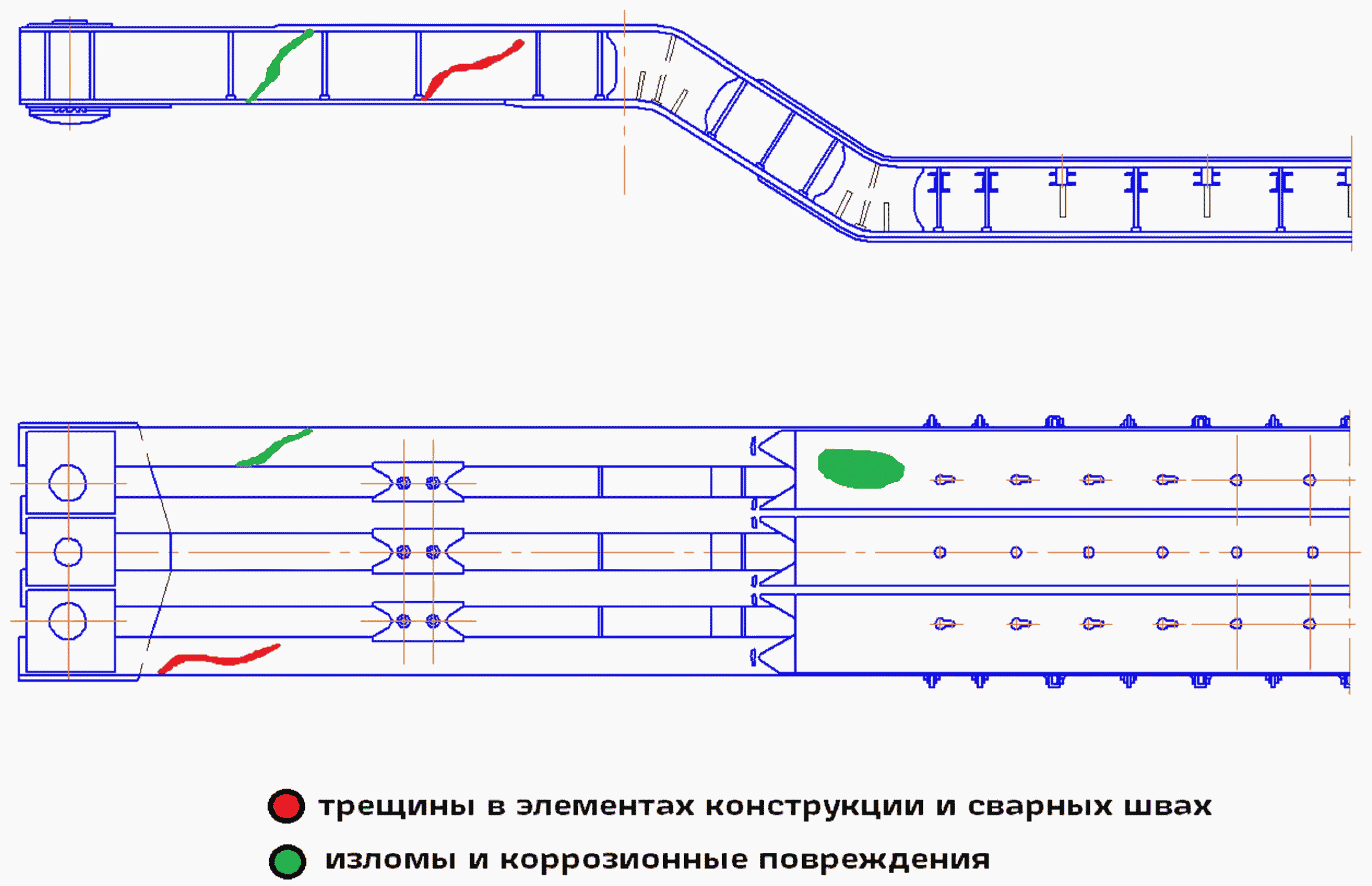

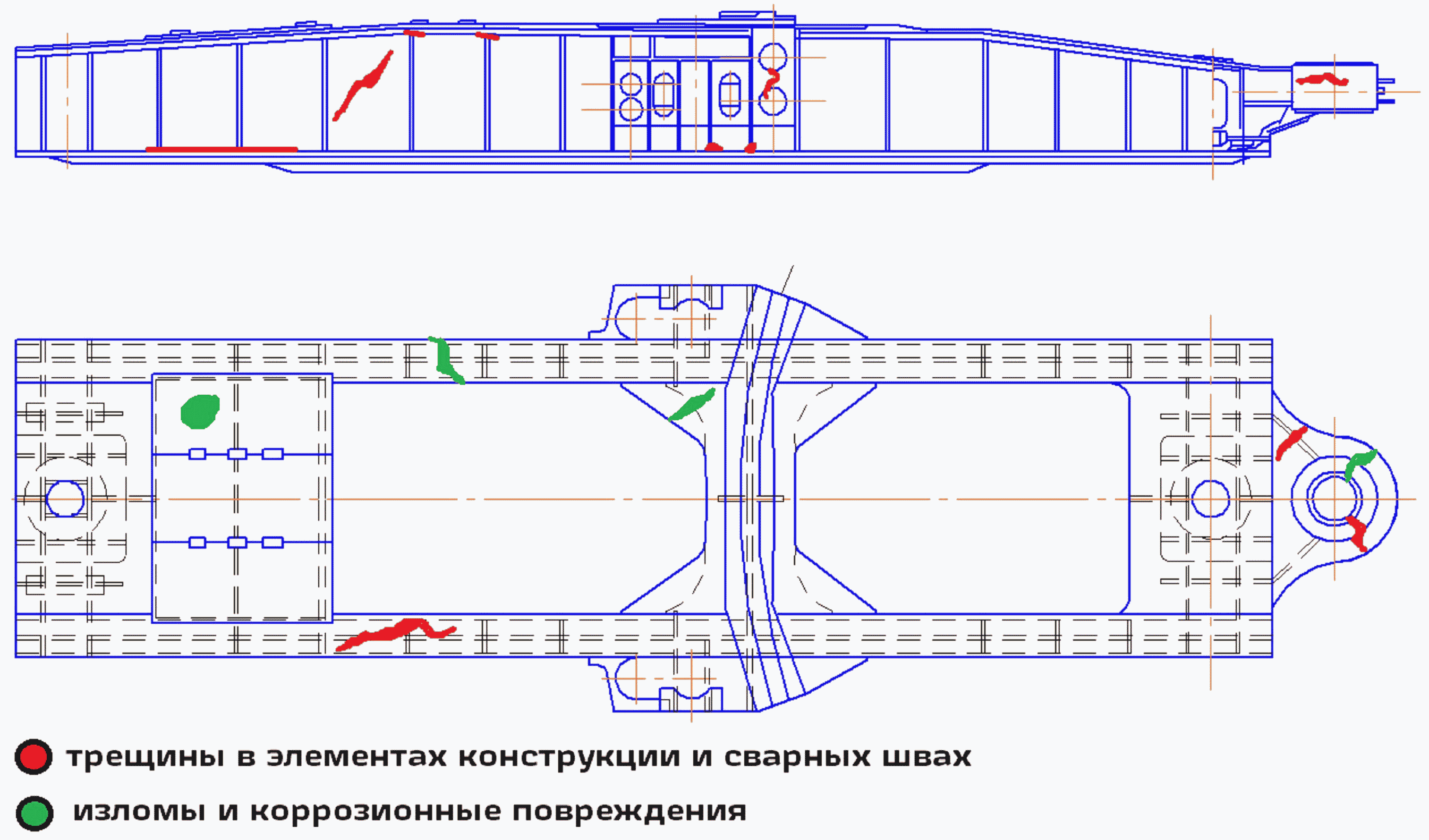

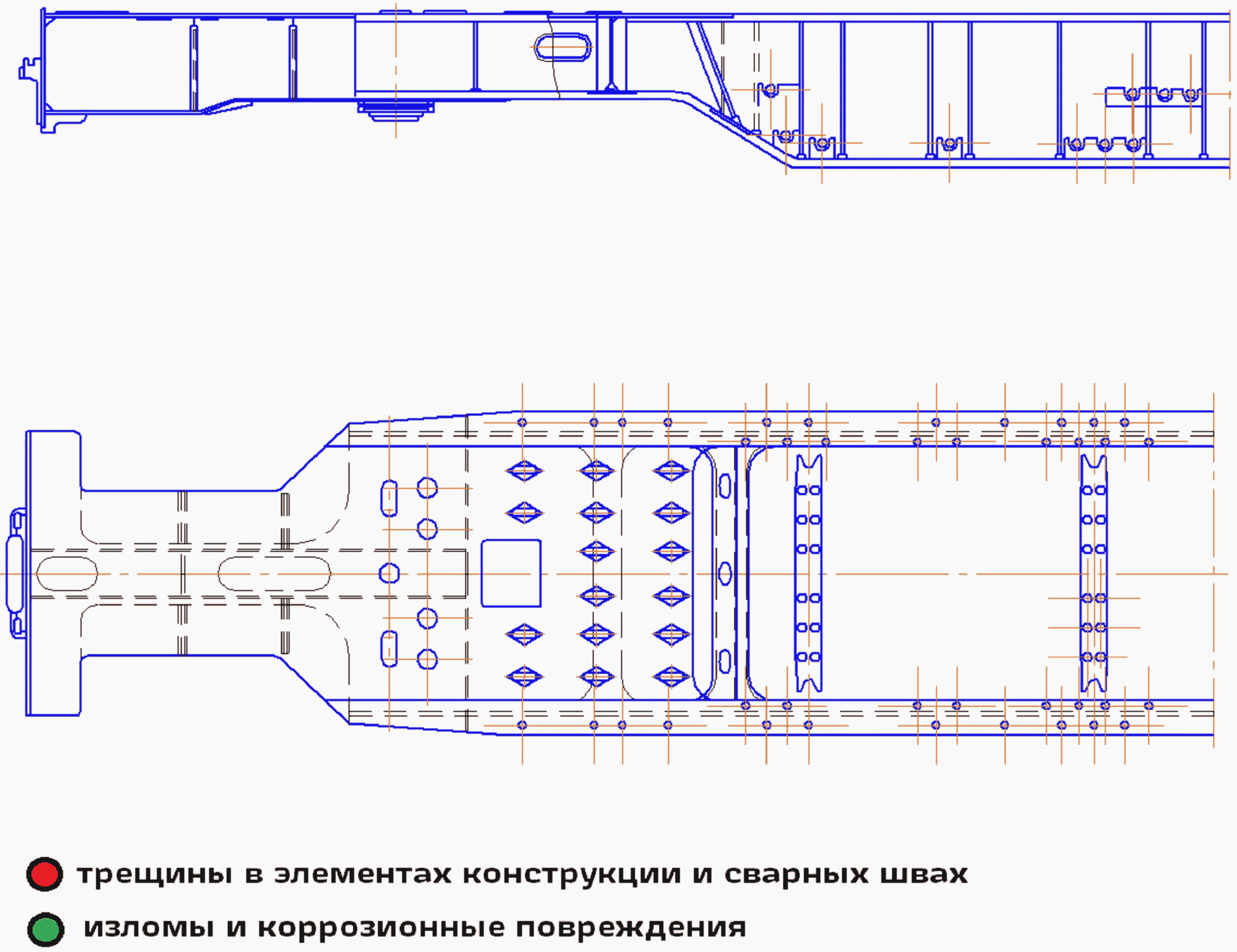

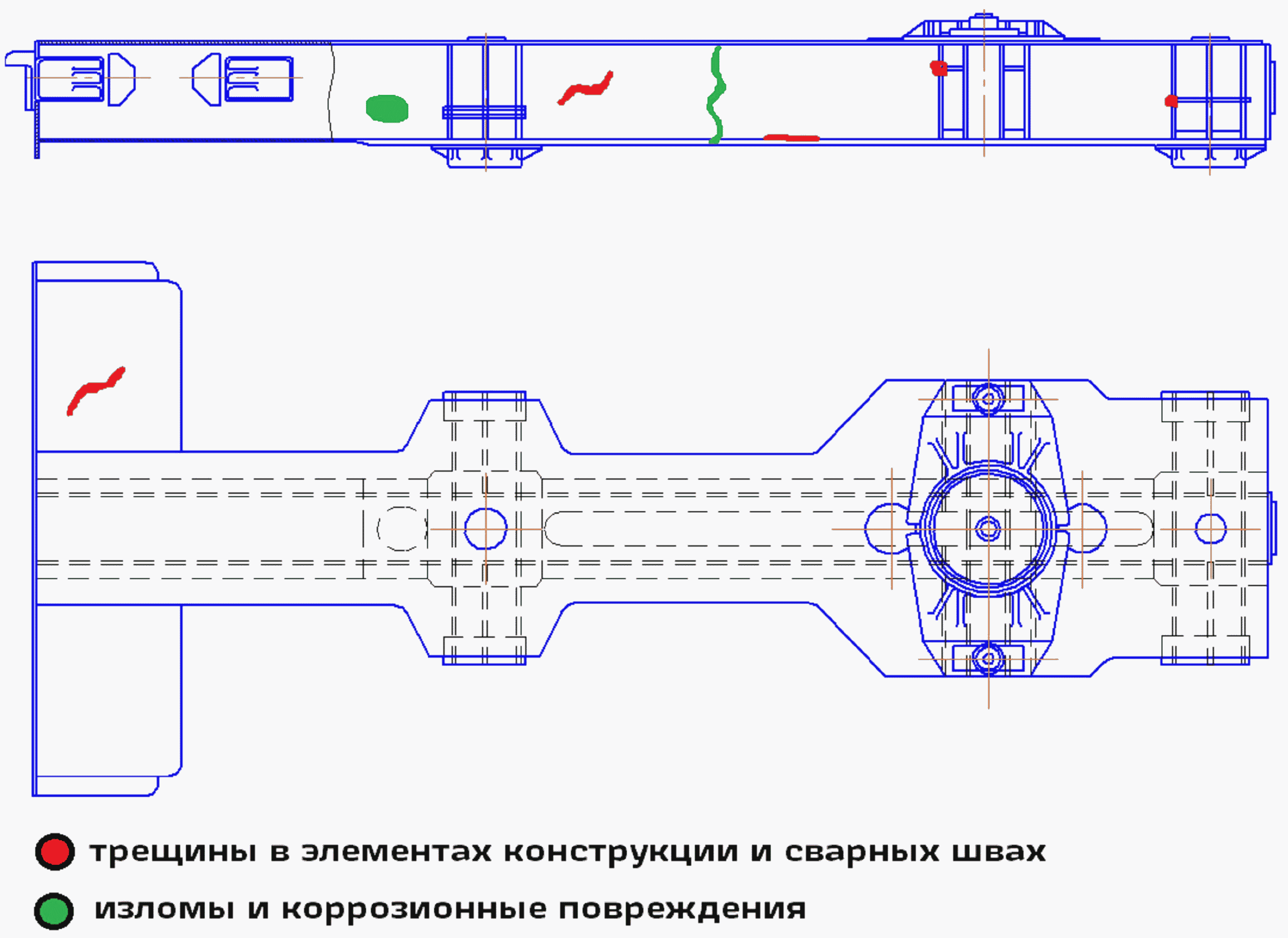

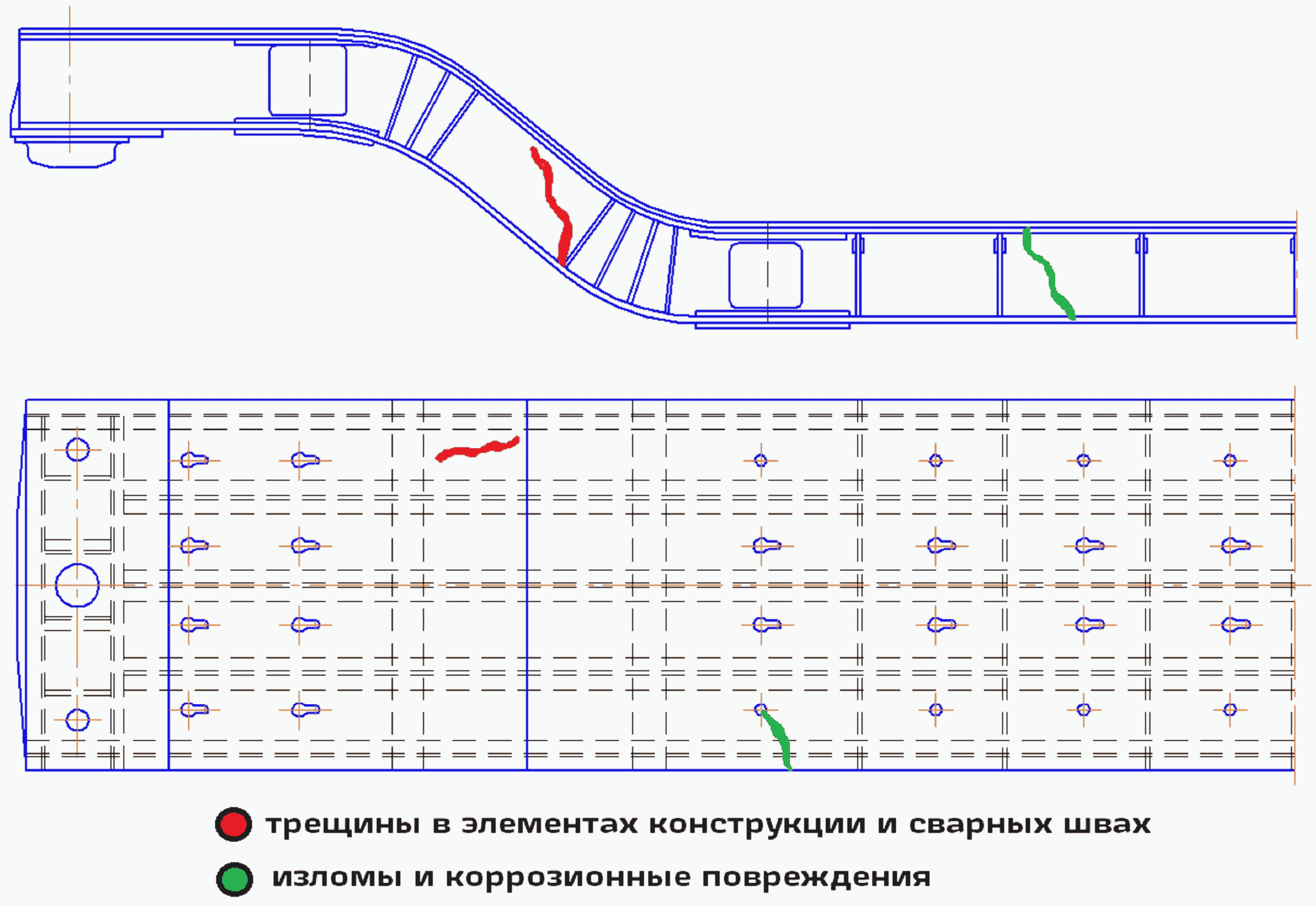

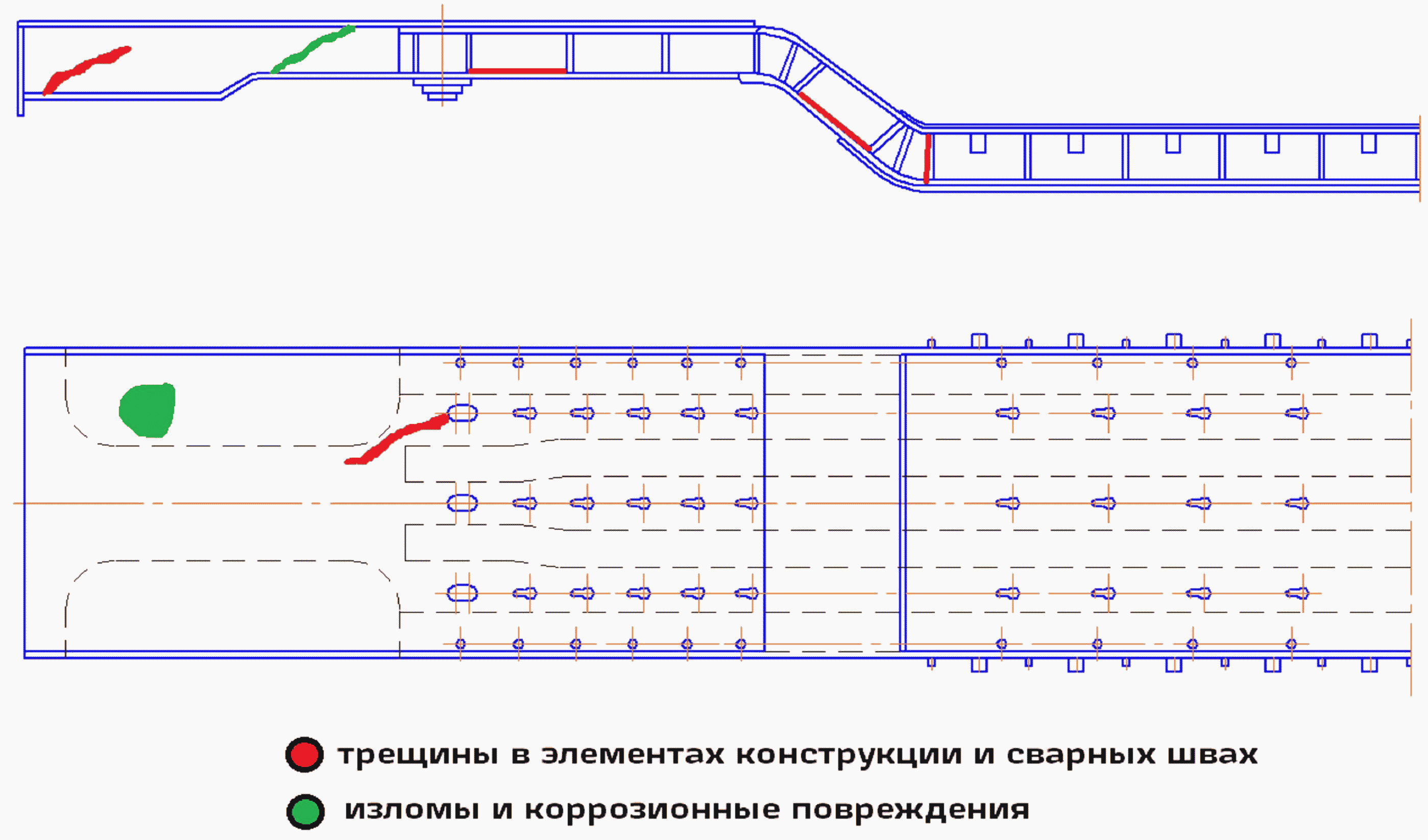

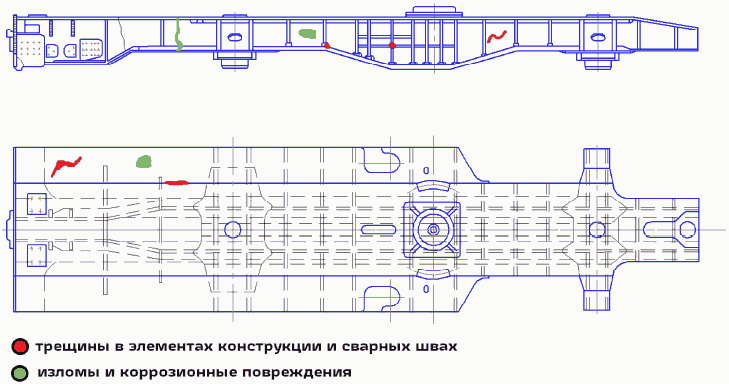

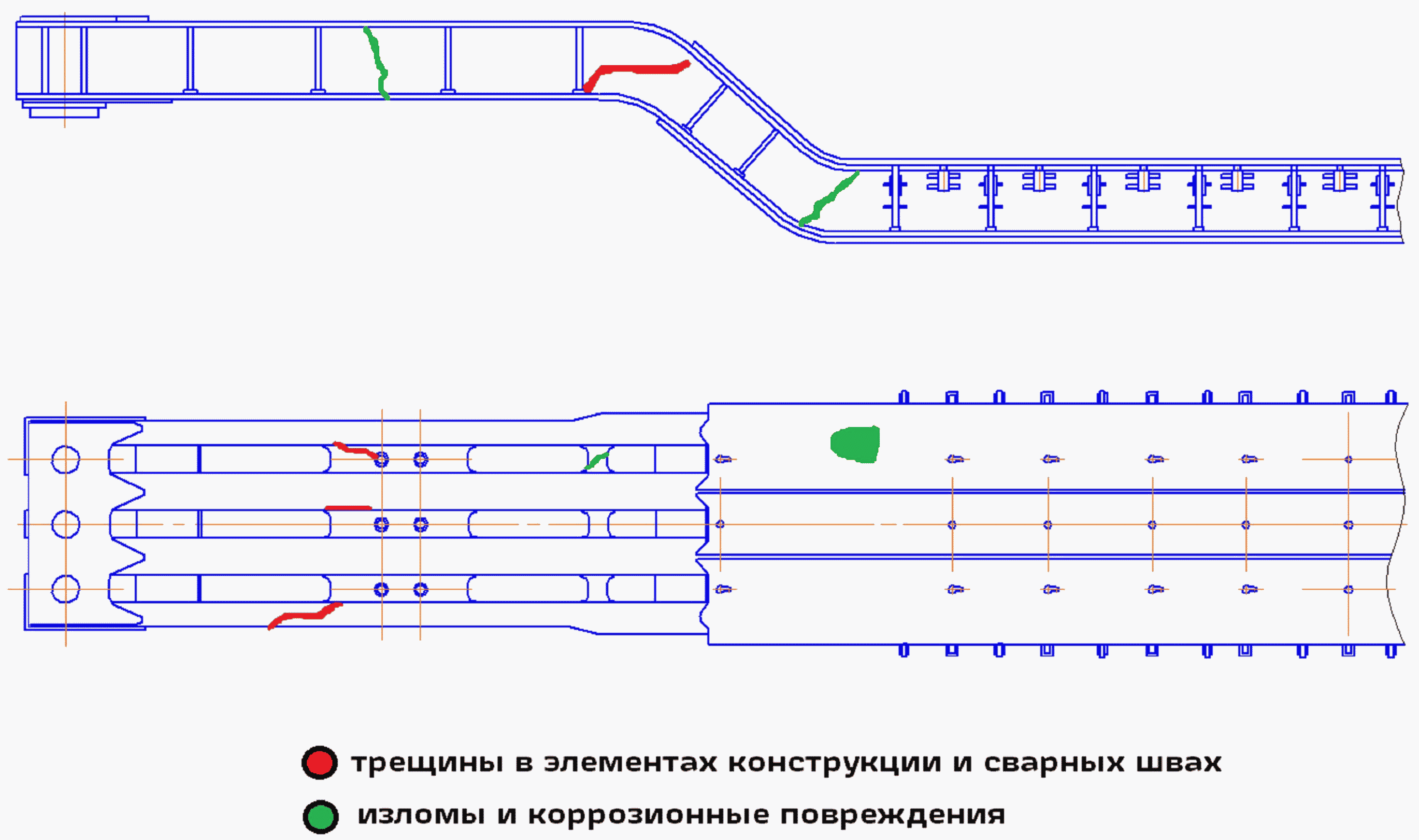

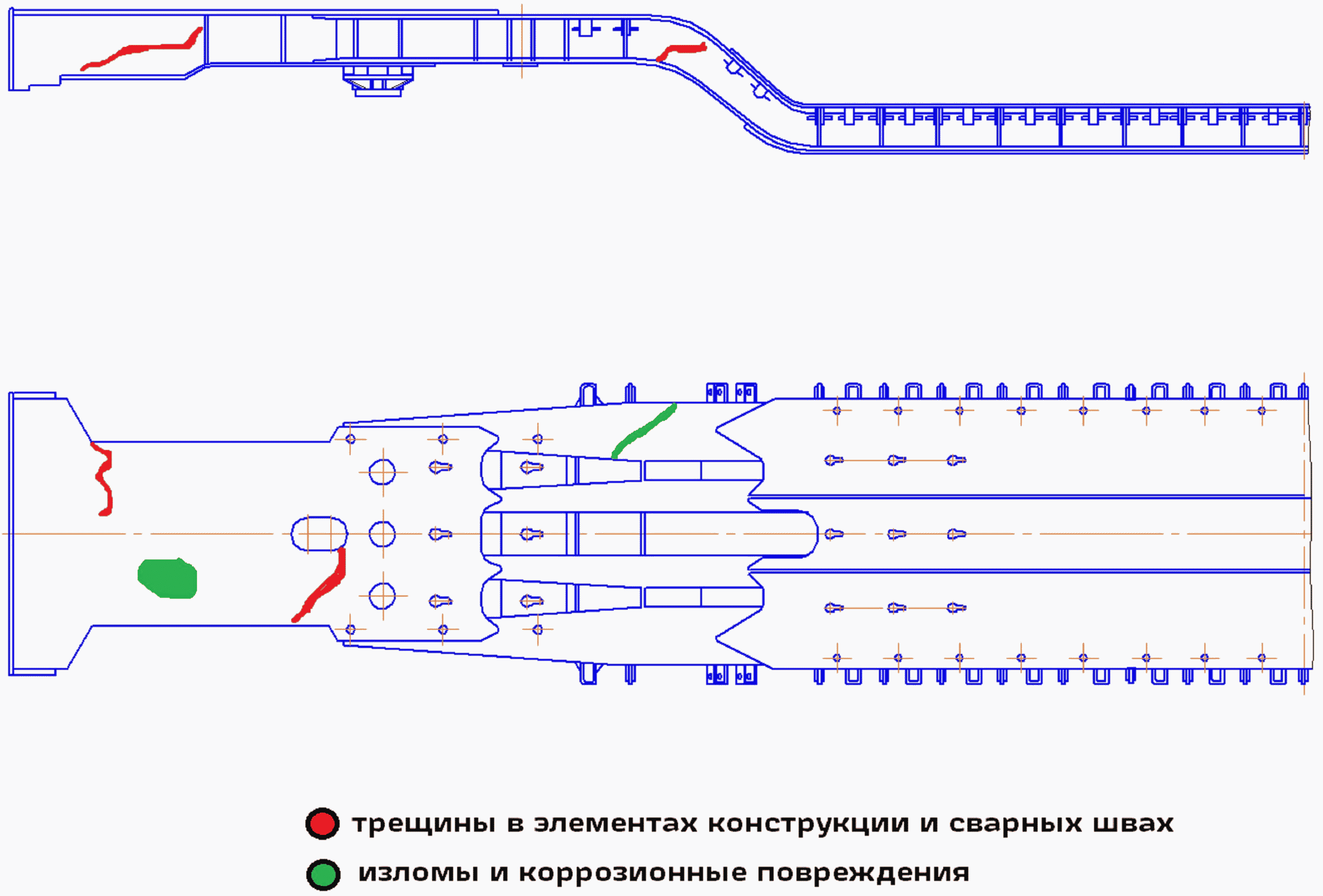

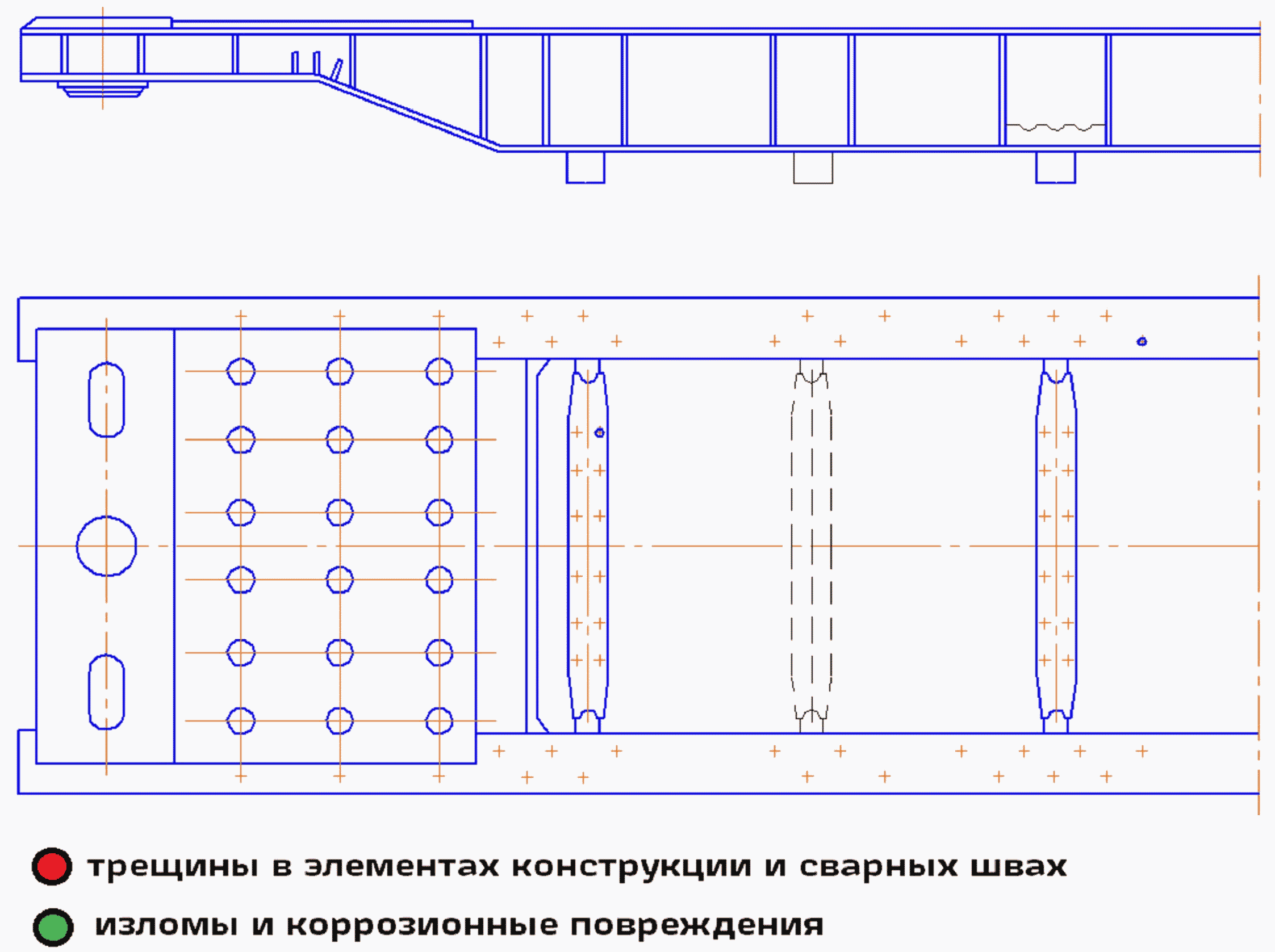

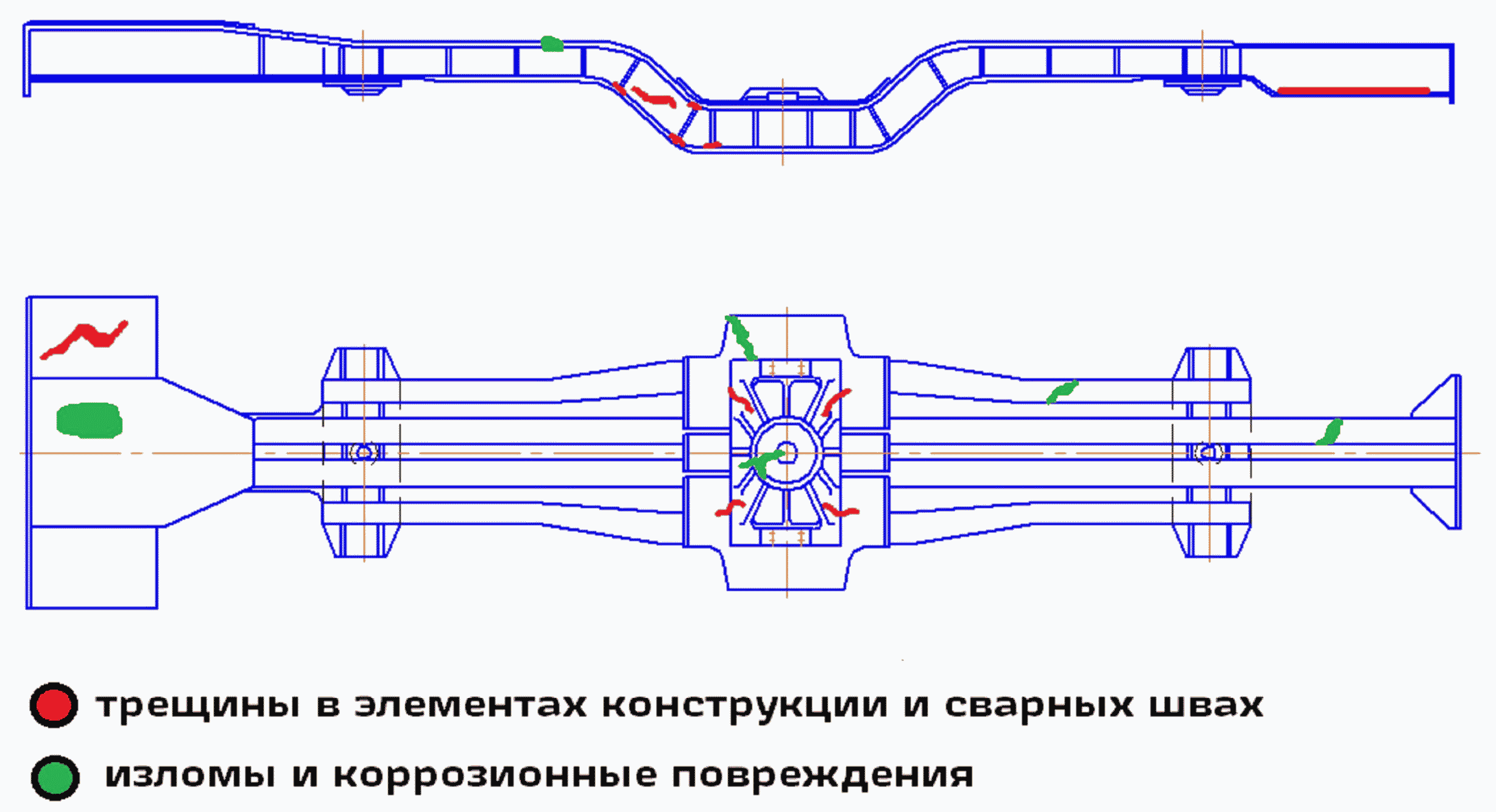

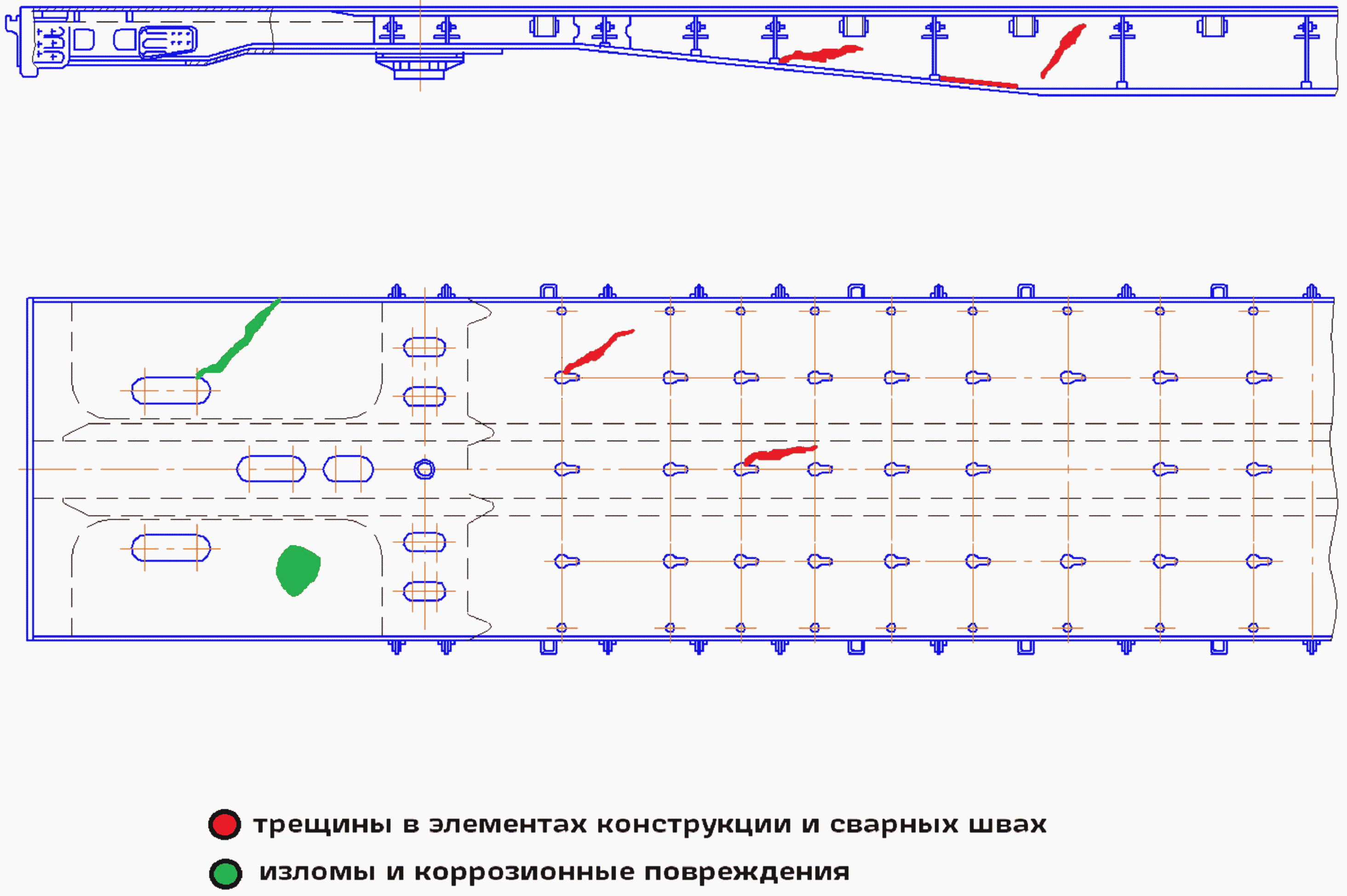

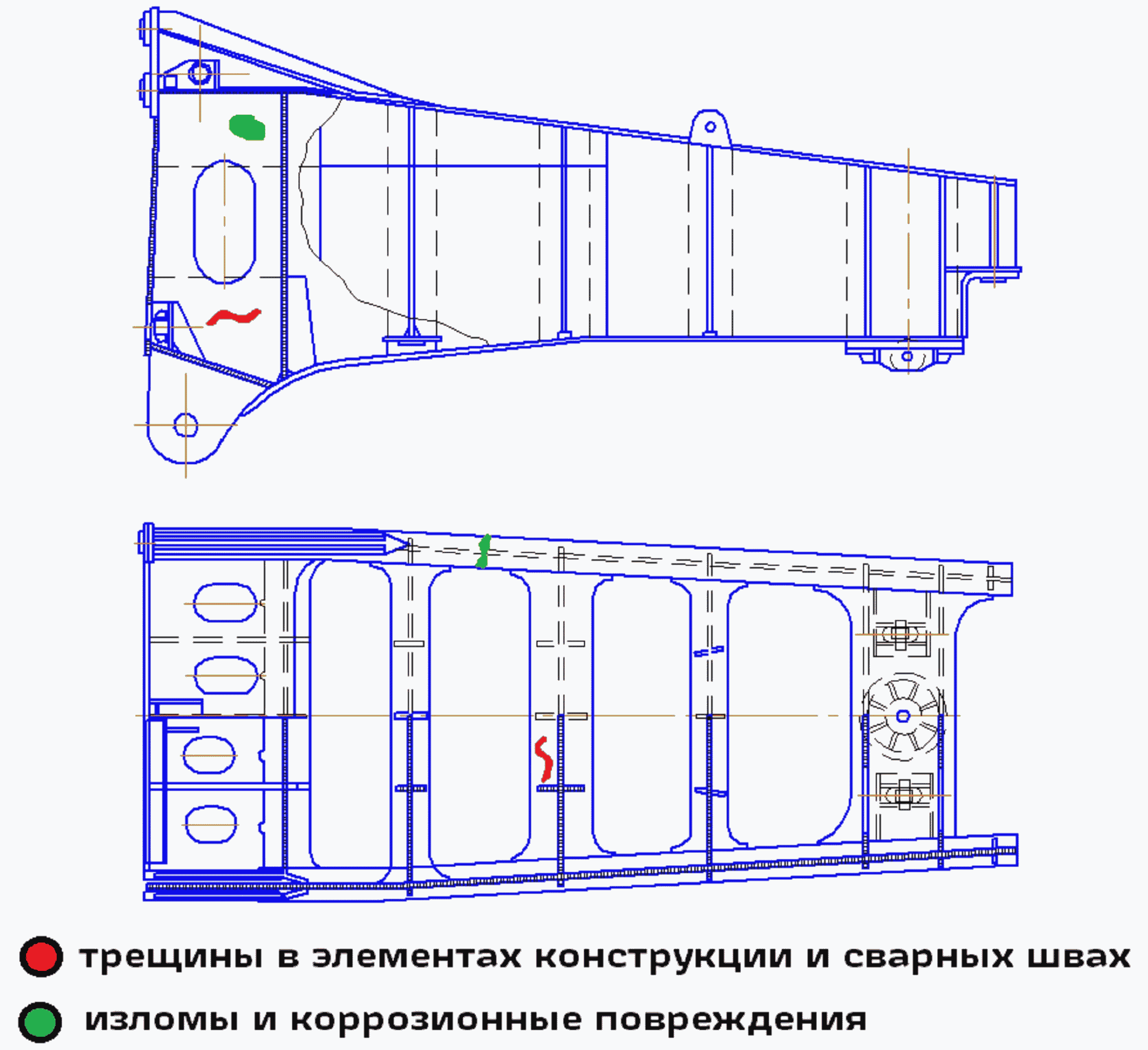

5.2.5.2 При обнаружении дефектов в главных балках и консолях, в несущих балках железнодорожные транспортеры должны направляться в специализированное вагонное депо для производства ремонтных работ.
5.3 Техническое обслуживание и текущий ремонт узлов и деталей железнодорожных транспортеров обслуживающими бригадами или работниками специализированных вагонных депо
5.3.1 Гидравлическая система железнодорожных транспортеров

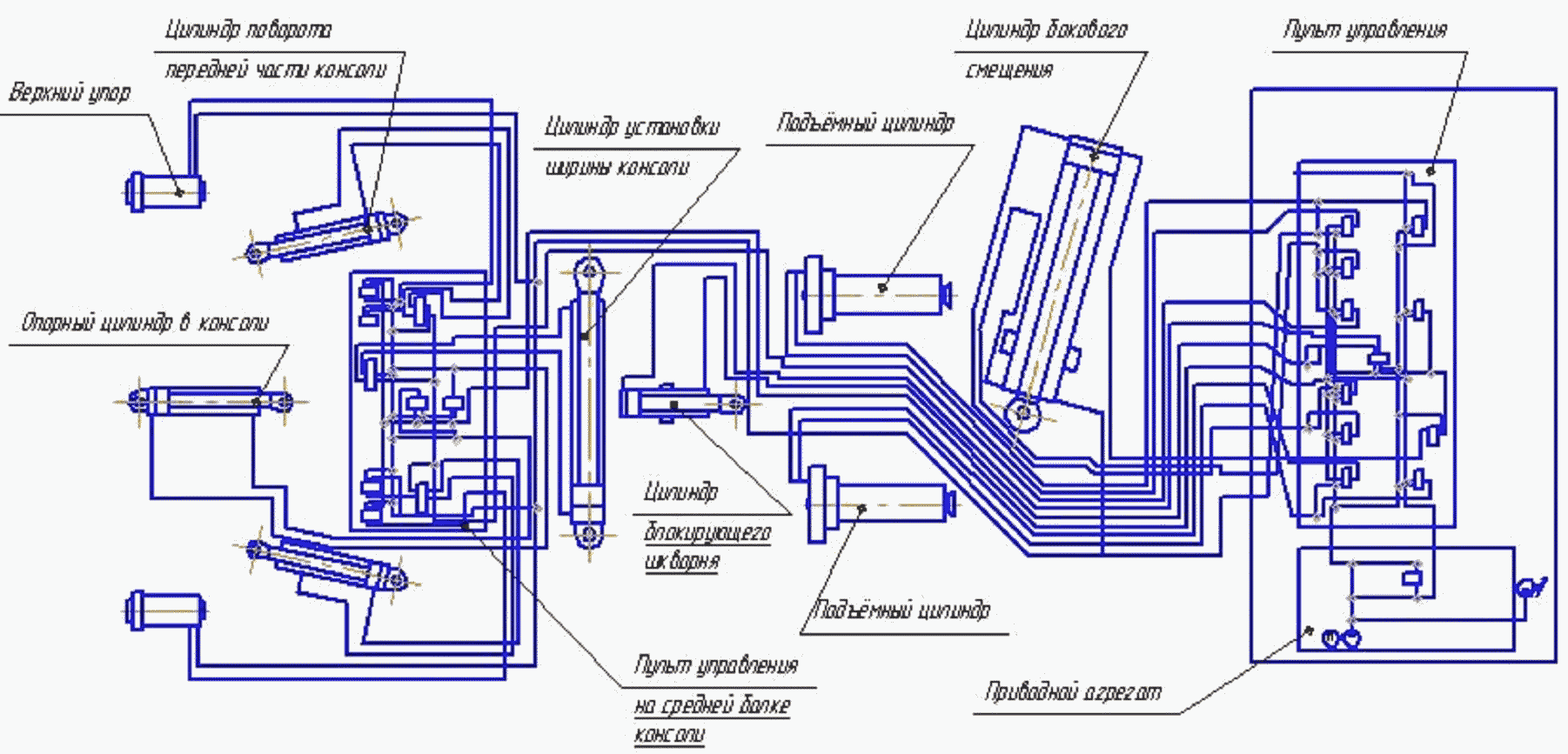

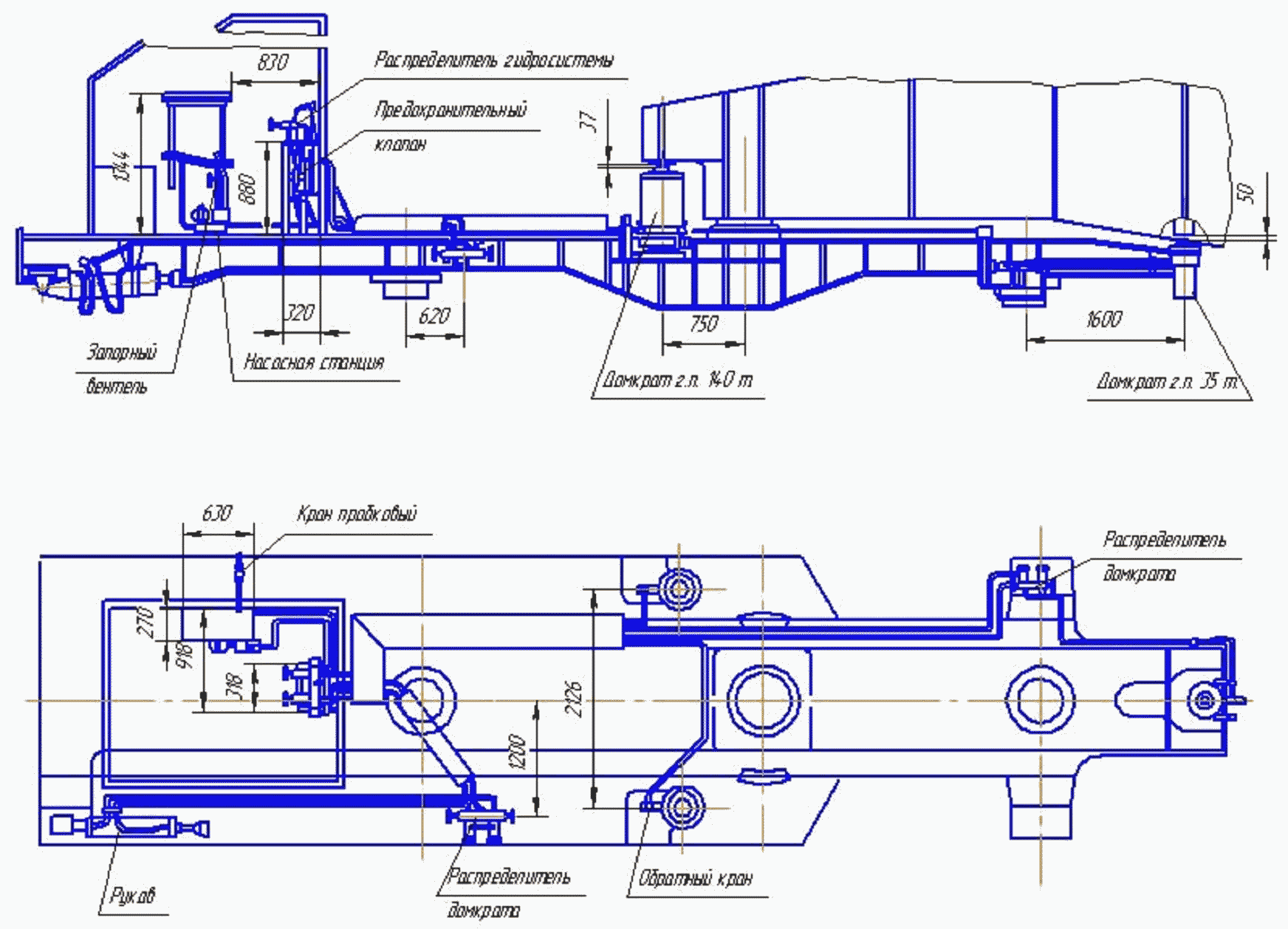

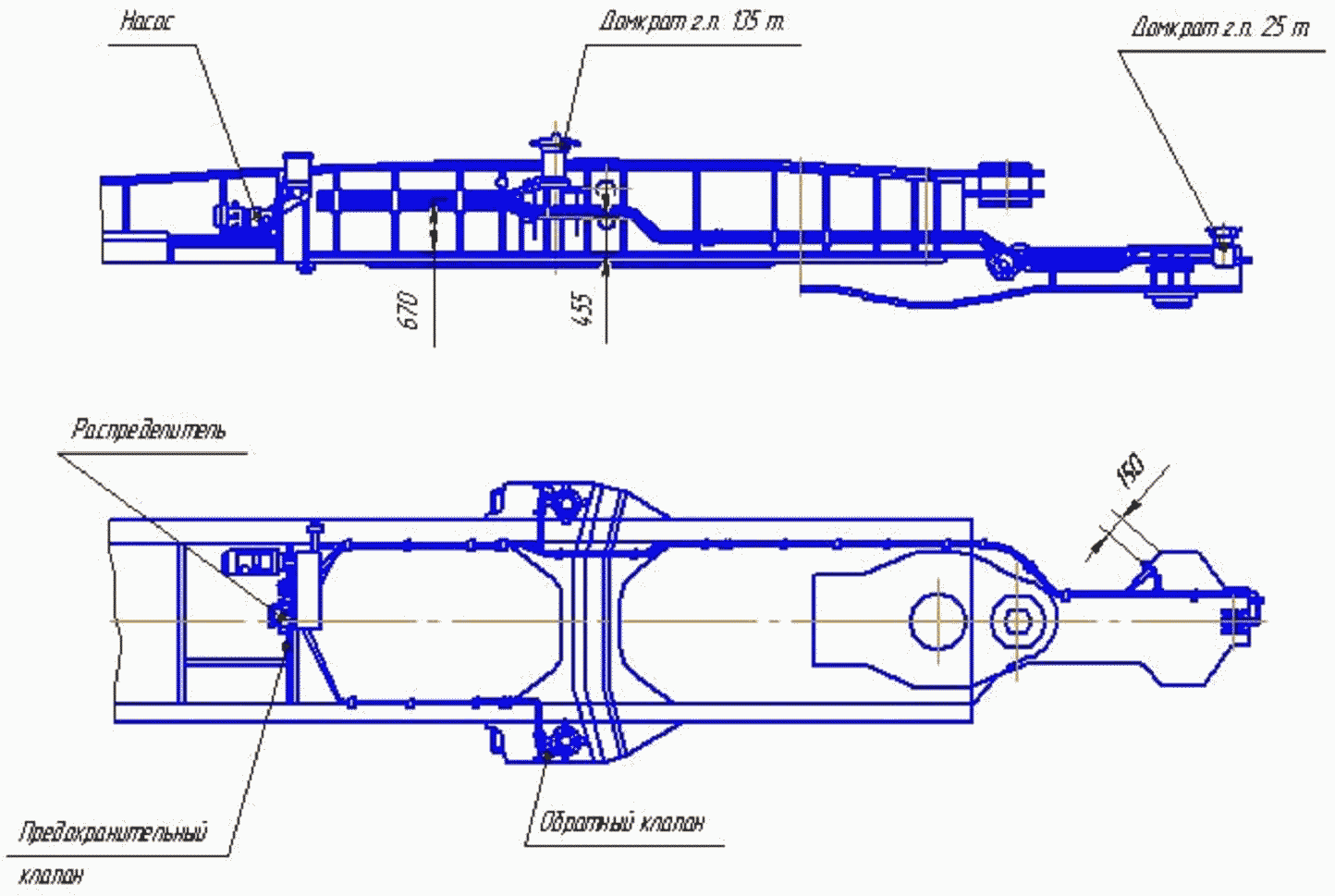

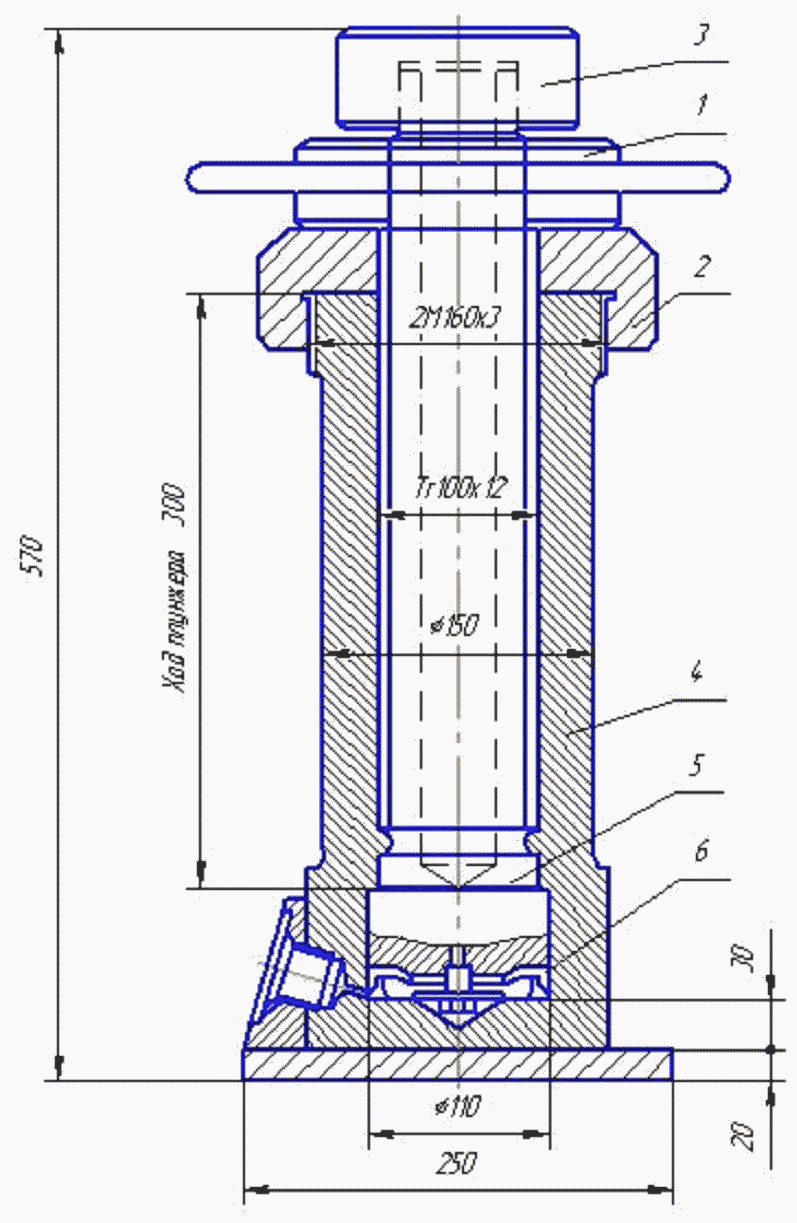

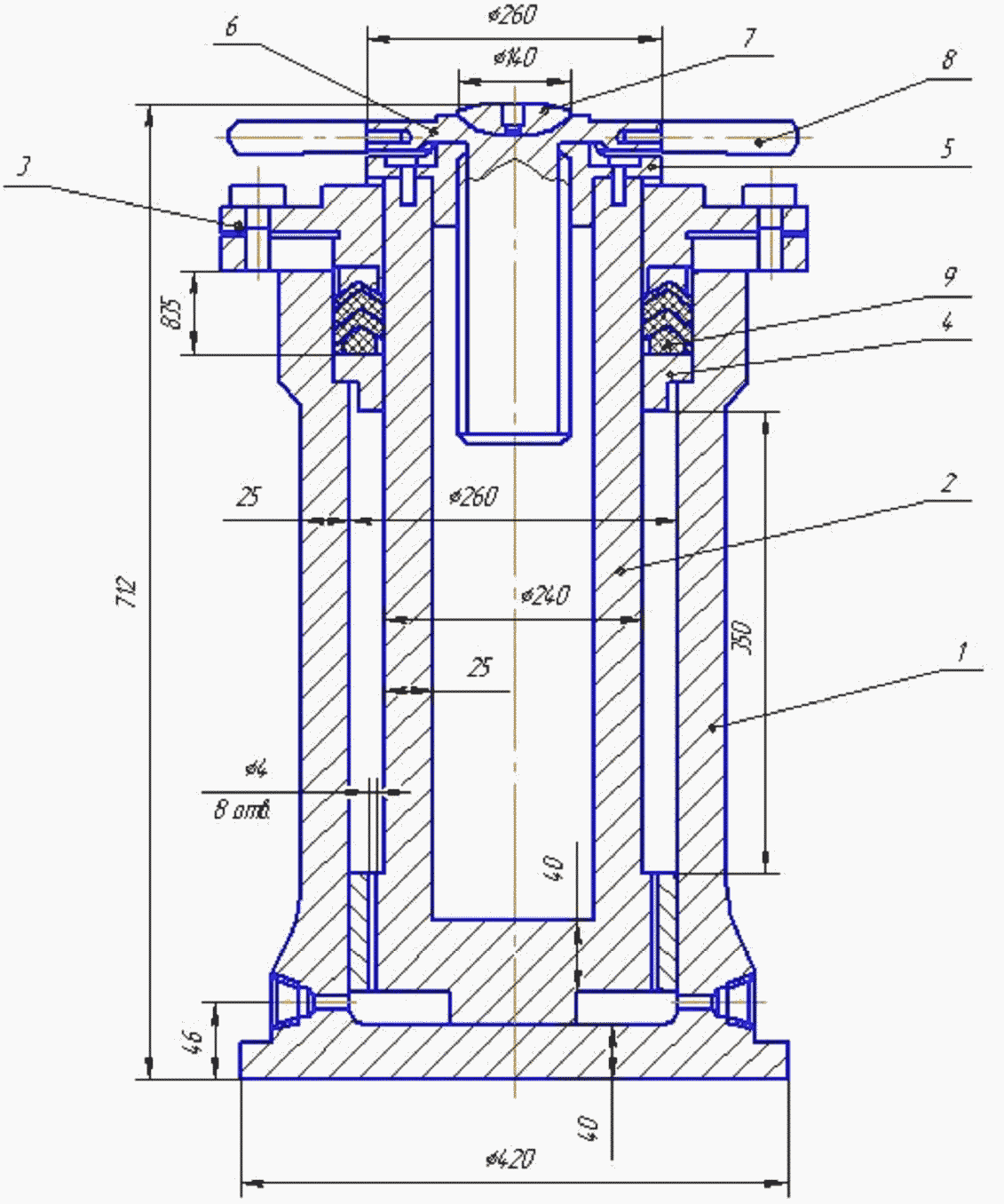

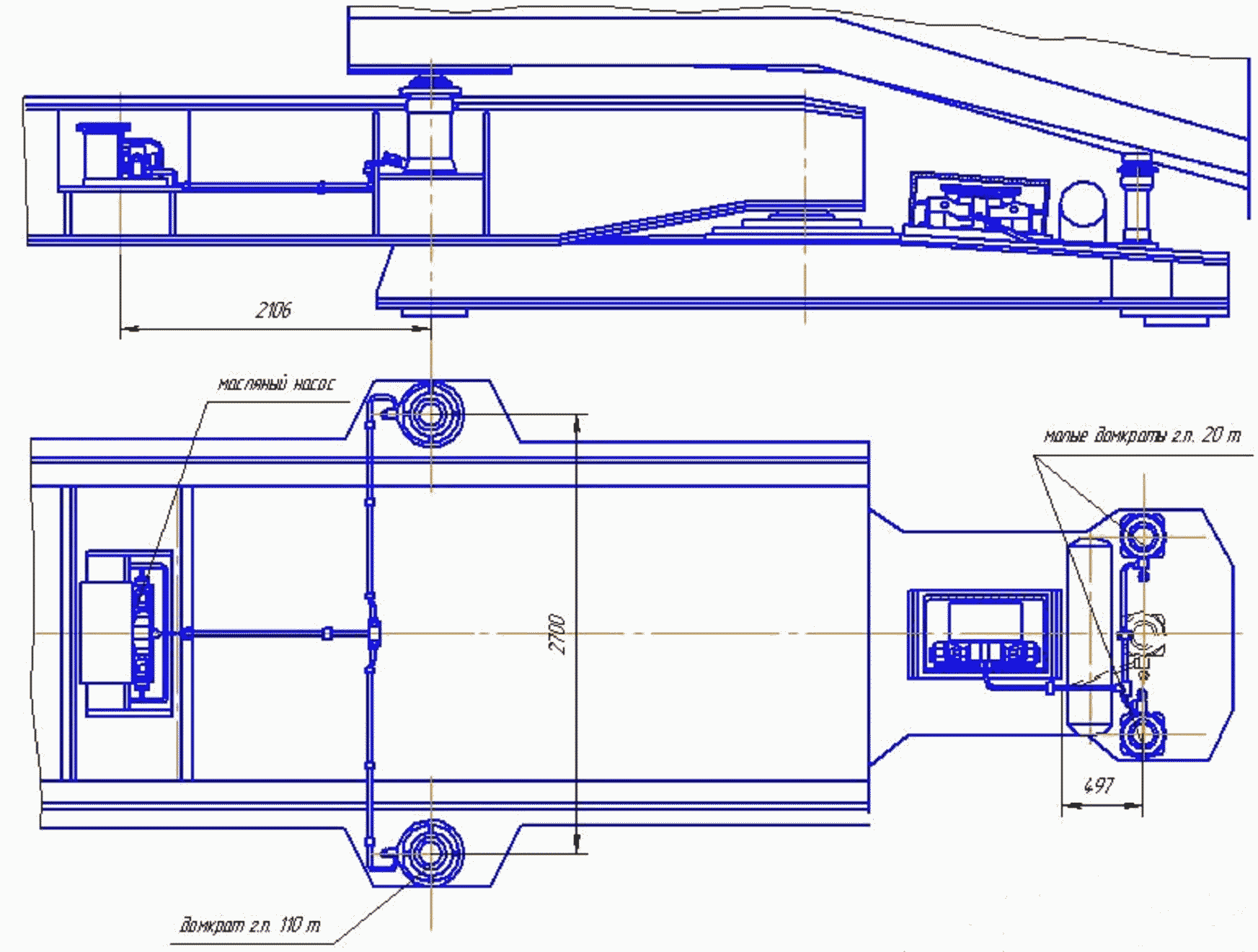

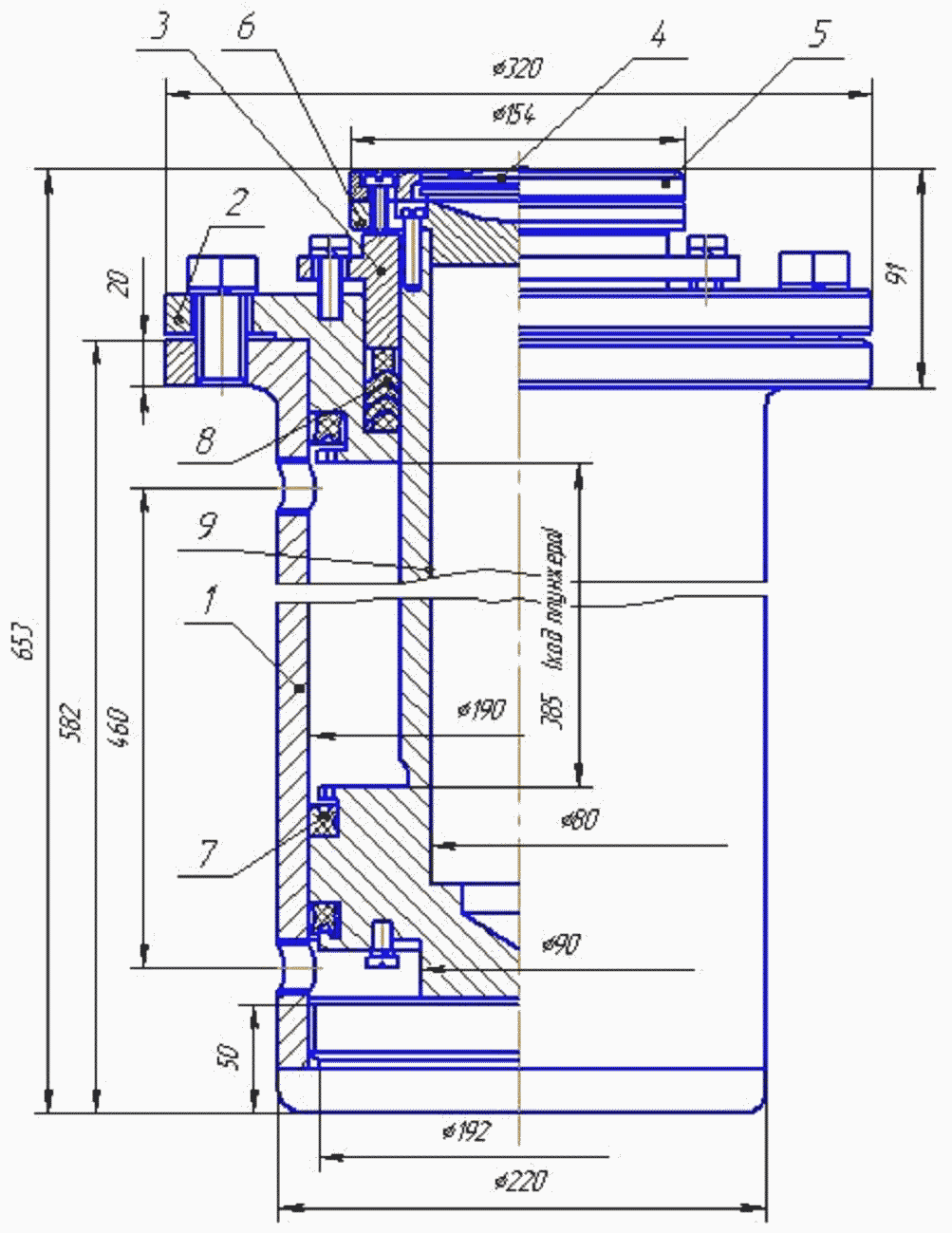

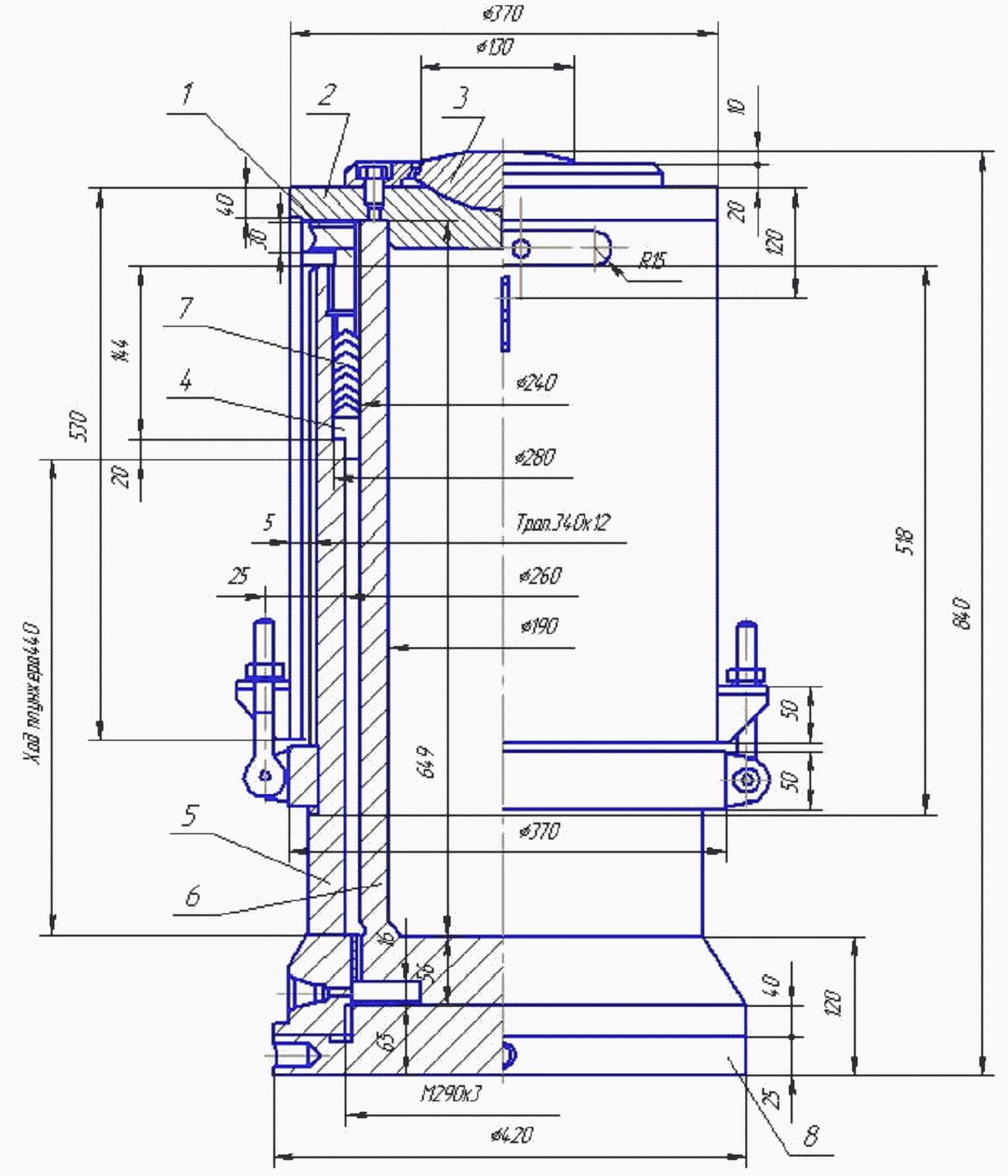

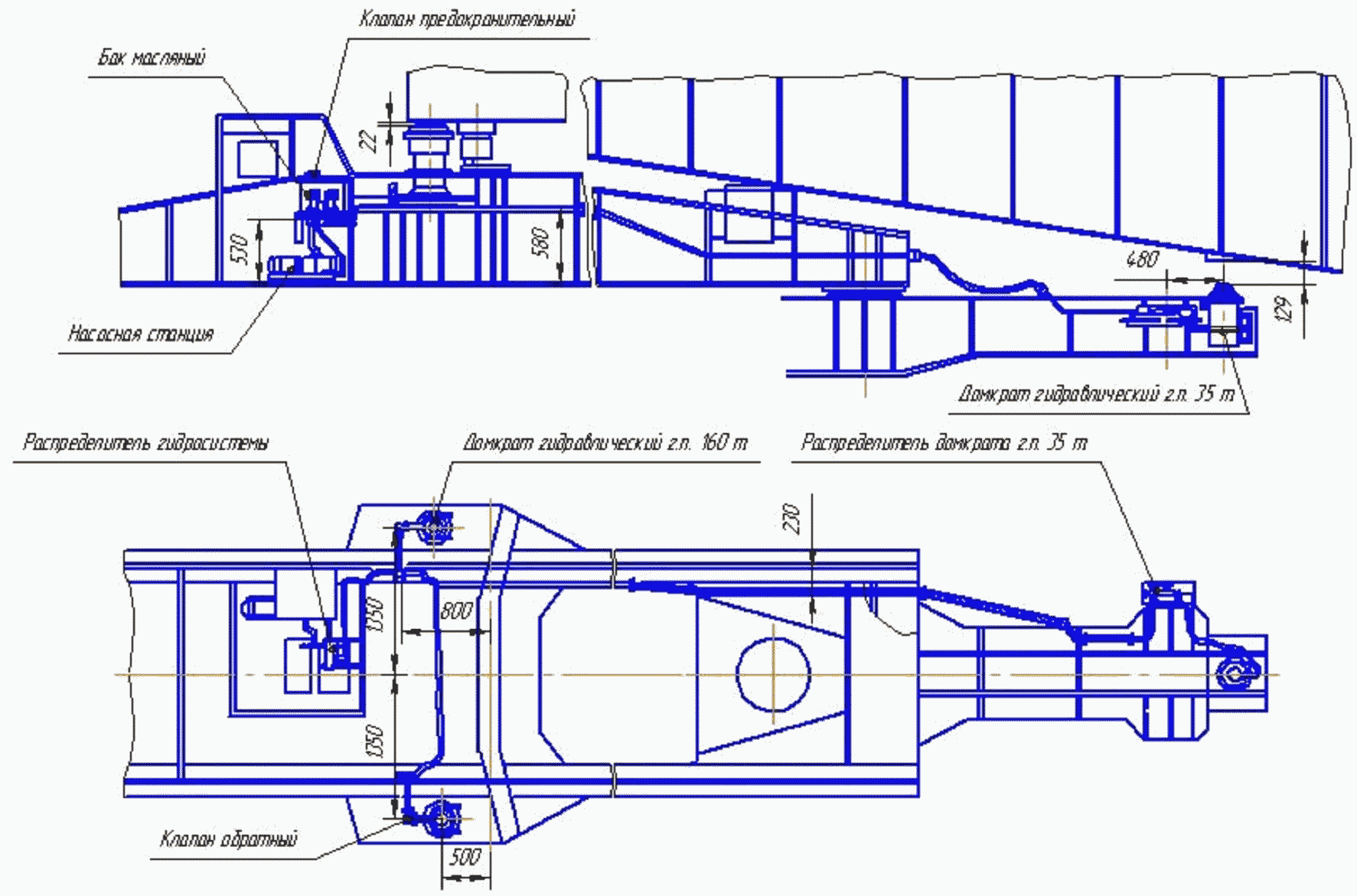

Гидравлическая система и домкраты железнодорожных транспортеров приведены в Приложении Ж.
У транспортеров, оборудованных гидравлической системой, проверить:
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 45 |
Изм. | Лист | N докум. | Подп. | Дата |
- масляные баки с рабочей жидкостью. Грязное масло заменить чистым, предварительно баки промыть керосином ТУ 38.401-58-10. Смешивание масла не допускается. При обнаружении течи из бака - ее устранить. Смена масла производится при переходе с летних условий работы на зимние. Летом применяют масла "Индустриальное 20" ГОСТ 20799-75 или масло гидравлическое весовое ВМГЗ ТУ 38.101479-00.

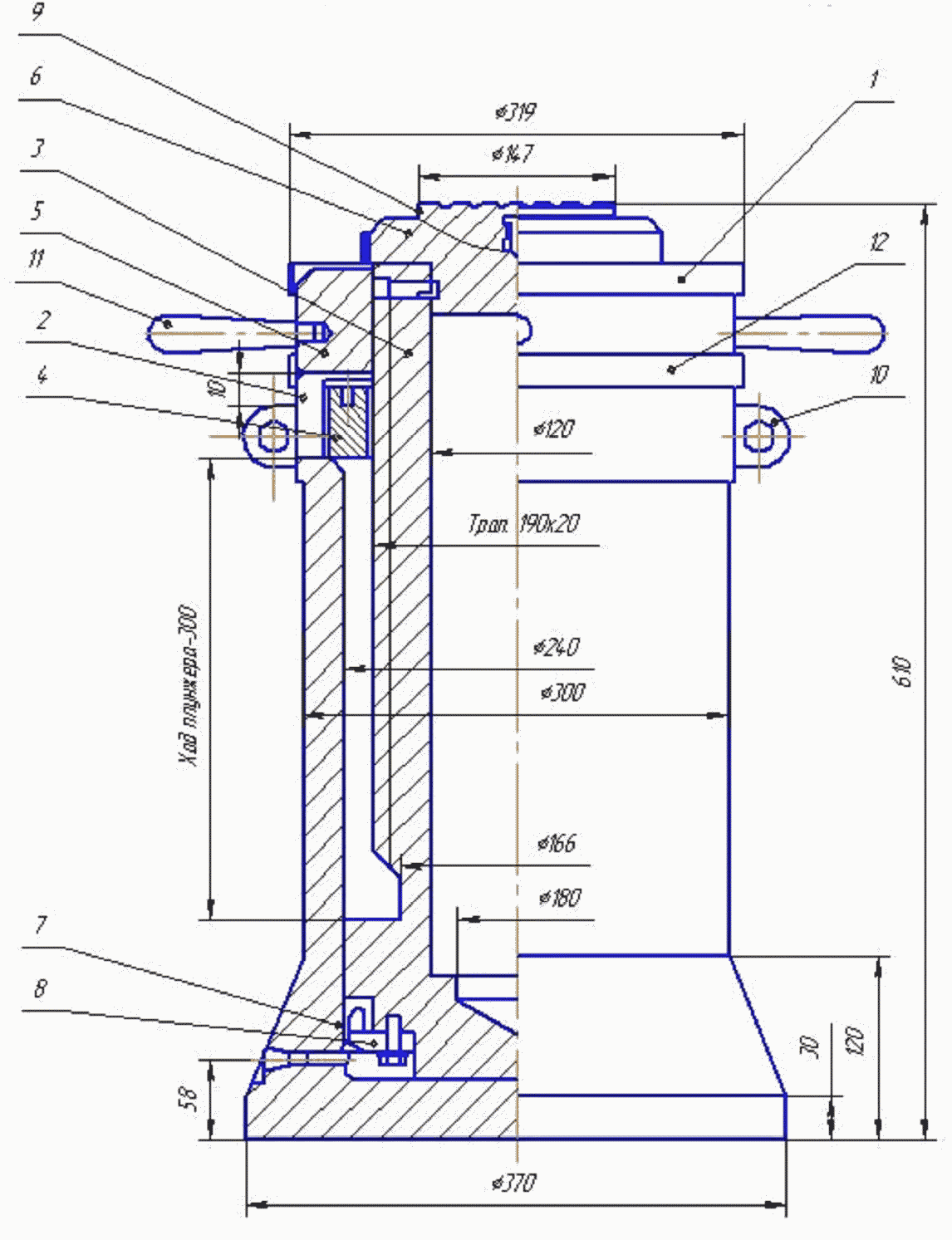

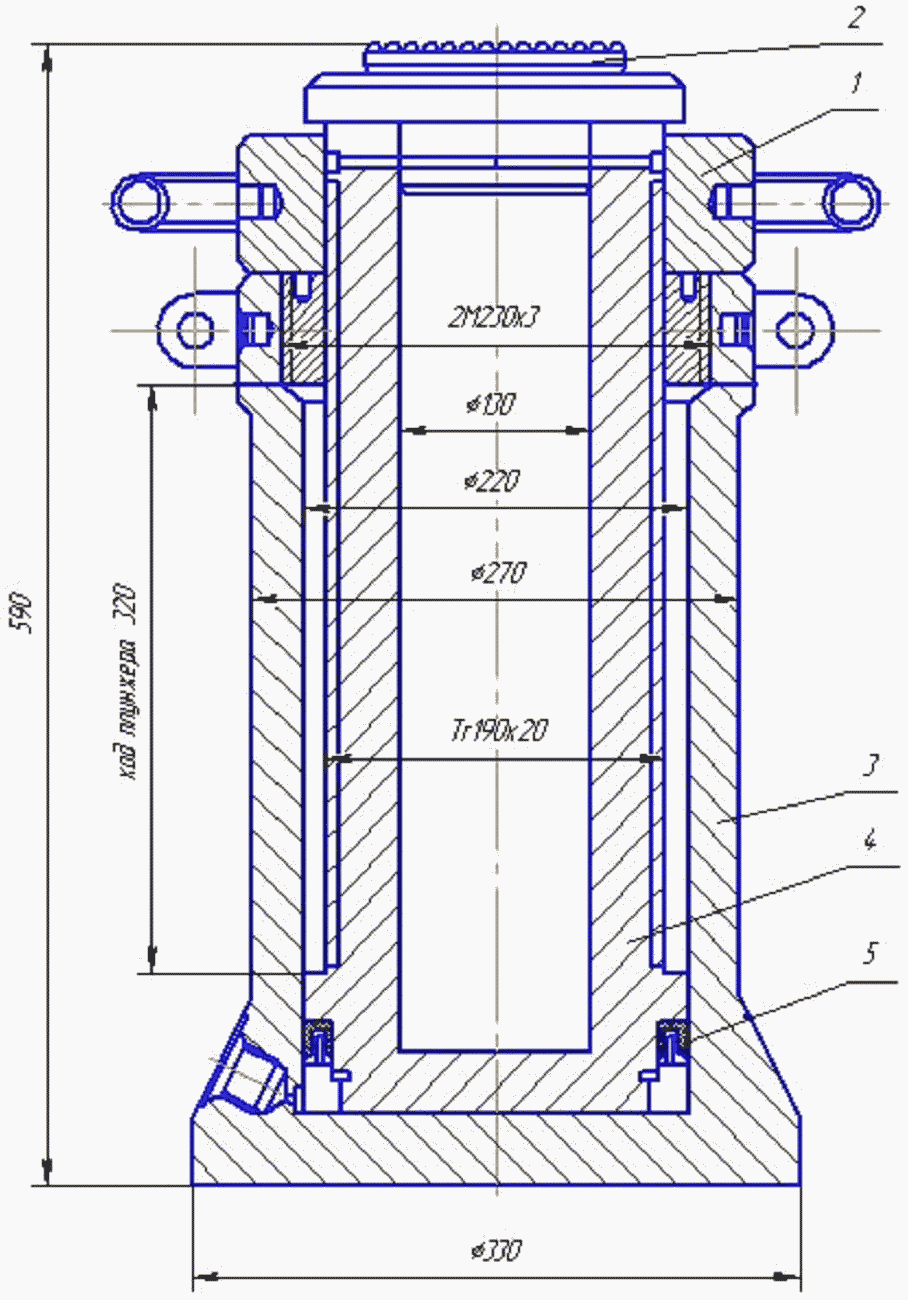

- большие домкраты гидравлическим давлением 37,5 МПа в течение 5 мин у транспортеров грузоподъемностью 220 - 400 т и 40 МПа - 500 т. Допускается падение давления не более 0,2 МПа за время испытания. Течь рабочей жидкости (масла) и отпотевание стенок корпуса не допускаются. Движение плунжеров больших и малых домкратов должно происходить плавно, без заеданий.

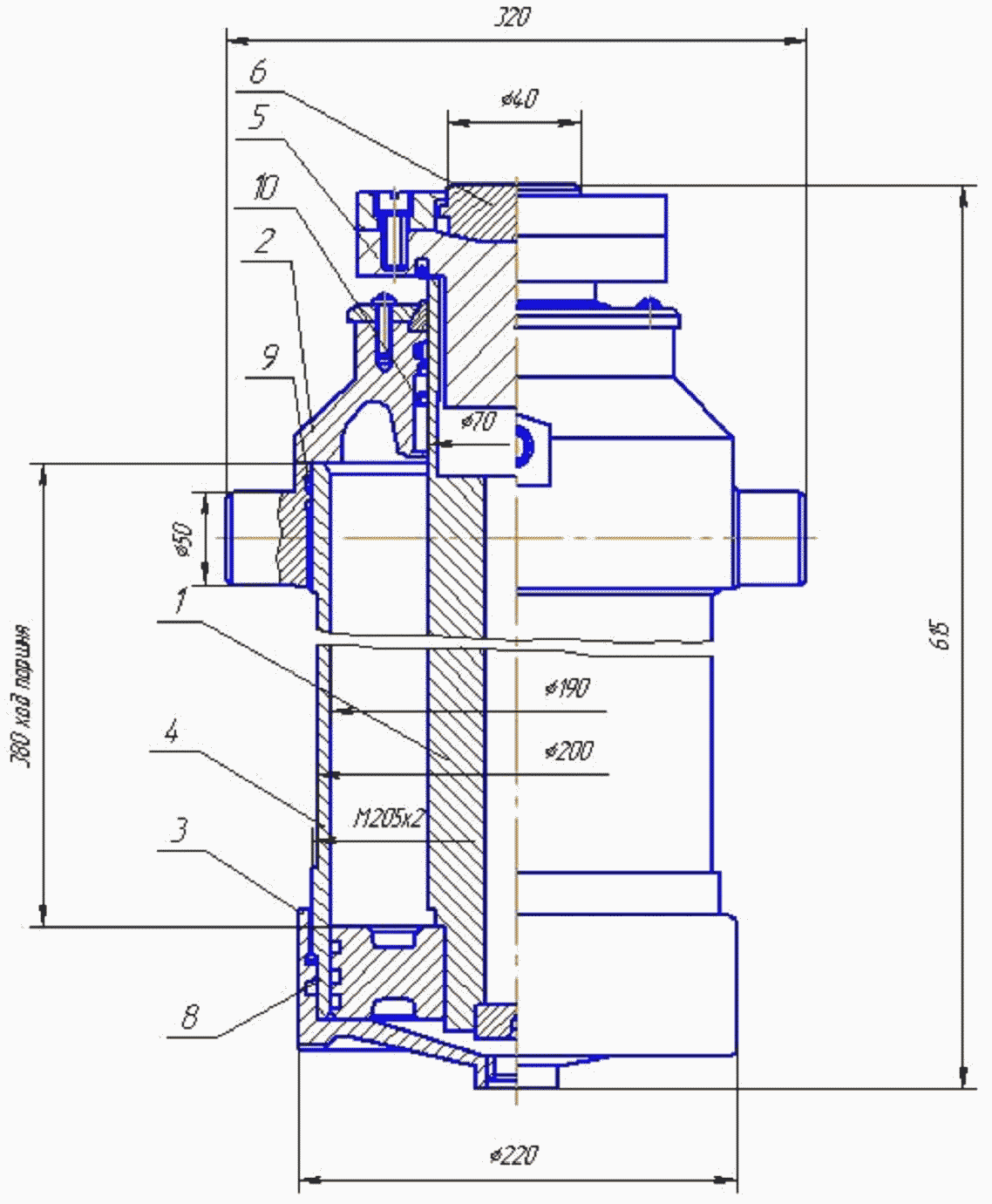

- малый домкрат, пульт управления малым домкратом, распределитель, соединительные шланги;
- большие домкраты с обратным клапаном (установлен на соединительной балке);
- гидравлические съемники основного и вспомогательного водил (установлены на консоли);
- даты испытания манометра малого домкрата для контроля давления масла в гидравлической системе малого домкрата.

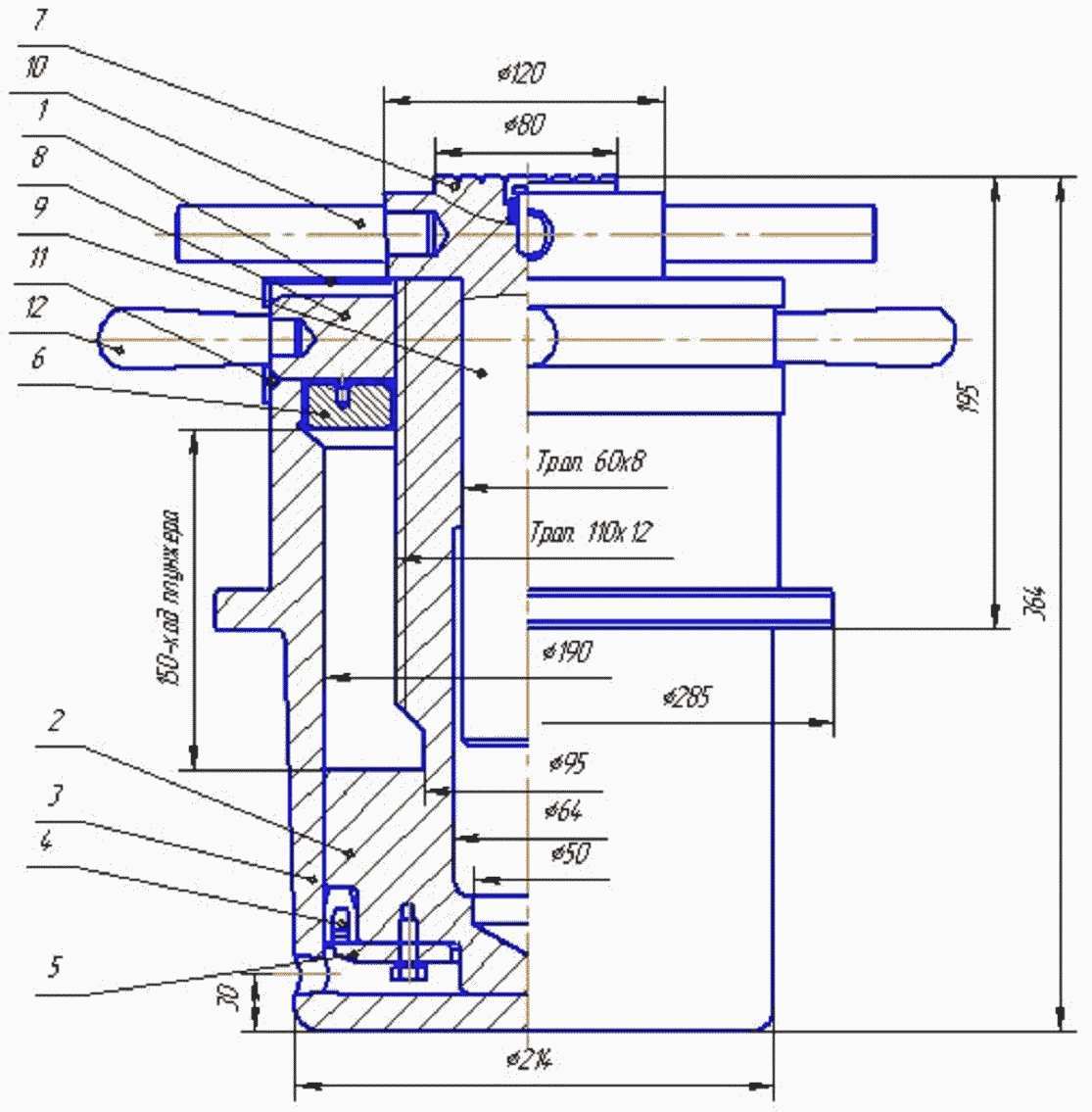

Домкраты, установленные на транспортерах очистить, промыть и полностью разобрать. Детали осмотреть для определения объема ремонта. Трещины в корпусе домкрата не допускаются.
Отрегулировать предохранительные клапаны, работающие в системе малых домкратов на давление 13,0 МПа и в системе больших домкратов на давление 32,0 МПа.
Проверить работу гидравлической системы транспортеров сочлененного типа (далее ТСЧ), для чего поднять незагруженные консоли на максимальную высоту подъема и провести осмотр всей системы гидравлики для выявления утечек и неисправностей. При обнаружении неисправностей опустить консоли, произвести необходимый ремонт, провести повторные испытания.
5.3.2 Электрооборудование железнодорожных транспортеров и вспомогательные механизмы
Ремонт электротехнического оборудования в общем случае должен включать следующие операции:
- определение общего технического состояния электрооборудования (входной контроль);
- демонтаж, очистка, дефектация оборудования;
- ремонт узлов и деталей;
- сборка и испытания узлов и деталей;
- монтаж и испытания на вагоне.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 46 |
Изм. | Лист | N докум. | Подп. | Дата |
Определение общего технического состояния электрооборудования проводить при поступлении вагона в текущий ремонт путем осмотра и проверки на функционирование.
При осмотре электроаппаратов и электрических цепей на вагоне проверить:
- комплектность оборудования, соответствие типоразмеров и маркировки аппаратов, клеммников, разъемов, проводов требованиям чертежей и схем завода-изготовителя;
- отсутствие повреждений аппаратов, изоляции проводов, лакокрасочных покрытий;
- крепление панелей, блоков, аппаратов;
- качество опрессовки наконечников и пайки проводов;
- отсутствие повреждений и обрывов кабелей;
наличие и исправность элементов заземления;
Сопротивление изоляции силовых цепей и цепей управления при подключении силового кабеля к внешнему источнику должно быть не менее 500 кОм.
При заземленном транспортере, когда заземляющая шина контура внешнего источника присоединена к кронштейнам, установленным на соединительных балках транспортера, величина сопротивления должна быть не более 4 Ом.
Проверить состояние двух электроприводов насосных станций, размещенных в двух кабинах, состоящих каждый из электродвигателя переменного тока мощностью 2,2 кВт, пульта управления гидравлической системы и пульта управления малым домкратом, при этом проверяется:
- пульт управления гидравлической системой с расположенными на наружной и внутренней его поверхностями:
- кнопок "Пуск" и "Стоп" для включения и отключения электродвигателя насосной станции;
- тумблера, розетки штепсельных разъемов, сигнальных ламп, пакетных выключателей трансформатора, электродвигателя, автоматических выключателей, магнитных пускателей, трансформатора, предохранителей, наличие кабелей.
Неисправные узлы и приборы электрооборудования, проводка, кабели заменяют новыми.
Проверить работоспособность вспомогательных механизмов:
- приспособления для постановки и выемки валиков сочлененных консолей;
- лебедки грузоподъемностью 300 кг для подъема и опускания серьги при сочленении и расчленении транспортера;
- лебедки с тяговым усилием 1500 кг для передвижения половин транспортера;
- приспособления для поворота консоли.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 47 |
Изм. | Лист | N докум. | Подп. | Дата |
Неисправные узлы и детали вспомогательных механизмов заменяют новыми или отремонтированными.
Проверить комплектность и исправность инструмента и приспособлений, находящихся в инструментальном ящике, по инвентарной ведомости, недостающие пополняются, неисправные заменяют отремонтированными.
Неисправность | Вероятная причина | Метод устранения и применяемый инструмент |
Электродвигатель не включается | Обрыв в цепях управления или силовых цепях | Устранить обрыв в цепи; Прибор комбинированный Ц 4317 |
Электродвигатель при пуске перегревается, срабатывает защита | Отсутствует напряжение в одной из фаз питающей сети; понизилось напряжение в сети; неисправность электродвигателя | Устранить обрыв в цепи Проверить напряжение в сети. Прибор комбинированный Ц 4317 Заменить двигатель. Комплект ключей ГОСТ 2839-80. |
Электродвигатель вращается, насос не создает давления | Неисправность в гидравлической системе; вращение электродвигателя в обратную сторону | Проверить гидравлическую систему; поменять положение любых двух фаз |
5.3.3 Смазка пятниковых опор и вспомогательных механизмов
Проверить на отсутствие дефектов в маслопроводах, масленках, наличие фитилей и масла в них. Недостающее масло пополнить, течь масла устранить.
Смазка узлов транспортеров производится следующими маслами и смазками:
- скользунов и пятниковых опор концевых и соединительных балок, скользунов и пятников промежуточных балок - маслом осевым ГОСТ 610 летом - марки "Л", зимой - марки "З".
- подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера - смазкой Литол-24 ГОСТ 21150 шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров приспособления для постановки валиков, шарниров лебедки для подъема серьги сочленения, шарниров предохранительных тумб, шарниров, приспособлений для поворота консолей, упоров консолей, шарнирных звеньев рычажной системы - смазкой УС ГОСТ 1033.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 48 |
Изм. | Лист | N докум. | Подп. | Дата |
Наименование узлов | Смазочные материалы | Способ смазки | Периодичность проверки |
летом | зимой |
1 | 2 | 3 | 4 | 5 |
Пятниковые опоры, скользуны | Масло осевое Л ГОСТ 610-72 | Масло осевое З ГОСТ 610-72 | Заливка через масленку | При ТО-1, ТО-2. Смену масла производить при переходе с одного сезона на другой |
Подшипники подвижных опор. Шаровой узел | Смазка Литол-24 ГОСТ 21150-87 | Смазка Литол-24 ГОСТ 21150-87 | Шприц-пресс | При ТО-1, ТО-2. |
Тормозной вал рычажной передачи | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Шприц-пресс | При ТО-1, ТО-2. |
Шарниры ручного тормоза, упоры консолей, шарниры рычажной передачи | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Смазать тонким слоем вручную | При сборке узлов и деталей |
Валики сочленения | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Смазать тонким слоем вручную | При погрузке |
Лебедка для подъема цилиндров | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Смазать тонким слоем вручную | При сборке узлов и деталей |
Опоры домкрата | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Смазать тонким слоем вручную | При сборке узлов и деталей |
Цилиндра г/п 2 т | Смазка, солидол жировой ГОСТ 1033-79 | Смазка, солидол жировой ГОСТ 1033-79 | Смазать тонким слоем вручную | При сборке узлов и деталей |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 49 |
Изм. | Лист | N докум. | Подп. | Дата |
6. Контрольно-технический осмотр
транспортеров до и после выгрузки
6.1 В целях обеспечения сохранности транспортеров и имеющегося на них оборудования при сдаче транспортеров грузополучателям под выгрузку и при приемке их в порожнем состоянии, осмотр должен производиться комиссией в составе начальника или мастера пункта технического обслуживания и начальника станции или его заместителя с оформлением актов общей формы, копии которых прикладываются к грузовым документам при отправлении транспортеров.
6.2 При приемке от грузоотправителя груженых транспортеров сцепного и колодцевого типов работники ПТО и станции погрузки совместно с представителями грузоотправителя визуально проверяют наличие и исправность инвентарного оборудования:
- турникетов, а также шпилек с гайками на турникетах всех транспортеров сцепного типа;
- сменных опор на транспортерах сцепного типа грузоподъемностью 340 и 480 тонн и их отдельных секциях;
- поперечных съемных балок и фиксаторов их в гнездах на транспортерах колодцевого типа грузоподъемностью 61 и 120 тонн (фиксаторов только на транспортерах типа 3941 и 3948).
По результатам проверки составляется Акт общей формы в двух экземплярах, в котором указывается наличие и количество имеющихся деталей инвентарного оборудования транспортера (турникетов, шпилек, гаек, сменных опор, балок и фиксаторов) и их техническое состояние (исправные, имеющие дефекты и т.д.).
6.3 Акт подписывается работником станции, ПТО и грузоотправителем. Один экземпляр Акта прикладывается к накладной. Этим Актом руководствуются в пути следования на пунктах передачи вагонов при приеме и сдаче транспортеров, а также на станции назначения груза при подаче транспортера под выгрузку.
6.4 В случае несоответствия Акту наличия деталей инвентарного оборудования транспортера или их повреждения транспортер после выгрузки не принимается до решения вопроса об устранении неисправностей или возмещении ущерба согласно установленному железнодорожной администрацией порядку.
6.5 Аналогичный Акт составляется работниками станции и ПТО так же при отправлении порожнего транспортера с железнодорожной администрации собственницы в другую железнодорожную администрацию по ее заявке и прикладывается к накладной СМГС, которая составляется станцией отправления порожнего транспортера.
6.6 По прибытии порожнего транспортера на станцию погрузки или дислокации работники станции и ПТО сверяют по Акту наличие и техническое состояние инвентарного оборудования транспортера, после чего Акт хранится в делах станции.
6.7 Транспортеры, подлежащие проверке на предмет наличия на них и исправности инвентарного оборудования:
- транспортеры сцепного типа г/п 120 т - типы 3960 и 3961;
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 50 |
Изм. | Лист | N докум. | Подп. | Дата |
- транспортеры сцепного типа г/п 240 т - тип 3974;
- транспортеры сцепного типа г/п 340 т - тип 3976 - 3977 (сцеп);
- отдельные секции транспортера г/п 340 т - типы 3976 и 3977;
- транспортеры сцепного типа г/п 480 т - тип 3978 - 3979 (сцеп);
- отдельные секции транспортера г/п 480 т - типы 3978 и 3979;
- транспортеры колодцевого типа г/п 61 т - типы 3941;
- транспортеры колодцевого типа г/п 120 т - типы 3946, 3947 и 3948.
6.8 Выгрузка транспортеров производится в присутствии комиссии, которая осуществляет контроль за производством разгрузочных работ в соответствии с заводской Инструкцией по разгрузке транспортера, не допуская повреждения узлов и установленного на них специального оборудования.
После выгрузки обслуживающей бригадой производится:
- тщательный осмотр транспортера на путях выгрузки в составе комиссии: валиков и серег сочленения консолей, водил, катковых опор, крепления планок скользунов, гидравлической системы (домкратов, насосов, трубопровода, пульта управления гидравлической системой), электрооборудования и проверка его работоспособности. Проверка наличия зазоров между скользунами, сочленение половин транспортера сочлененного типа, соединения тормозных соединительных рукавов, установки предохранительных тумб в транспортное положение, правильности формирования транспортеров сочлененного типа для следования в порожнем состоянии;
- необходимый ремонт на специально выделенных путях, обеспечивающий безопасность движения.
При приемке после выгрузки от грузоотправителя транспортеров, не обслуживаемых бригадами, особое внимание обращать на достаточность закрепления оставшихся реквизитов, правильность установки и крепления на транспортерах инвентарного оборудования и приспособлений, применяемых для перевозки грузов.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 51 |
Изм. | Лист | N докум. | Подп. | Дата |
7. Правила эксплуатации транспортеров сочлененного типа
грузоподъемностью 240 - 500 тонн бригадами обслуживания
7.1 Порядок сопровождения транспортера бригадами обслуживания:
7.1.1 Постоянное техническое обслуживание транспортеров, контроль за работой всех узлов и специального оборудования (гидравлических насосов, домкратов, электрооборудования и др.) транспортера при погрузке, выгрузке и в пути следования, осуществляется бригадой обслуживания транспортера (далее - бригада), возглавляемой начальником транспортера.
Бригада для сопровождения транспортера состоит из трех человек (начальник транспортера и два механика).
7.1.2 Бригады закрепляются за каждым транспортером и непосредственно подчиняются начальнику вагонного депо приписки.
7.1.3 На должность начальника транспортера назначается лицо, имеющее высшее или среднее техническое образование и стаж работы на железнодорожном транспорте не менее 5 лет. На должность механика по обслуживанию транспортеров может назначаться лицо, имеющее среднее техническое или среднее образование и стаж работы на железнодорожном транспорте не менее 3-х лет.
Лица, назначаемые на должности по обслуживанию транспортера, должны:
- пройти медицинское освидетельствование для определения годности к выполнению работы, исходя из обязанностей, предусмотренных настоящей инструкцией;
- пройти курс специального обучения по Учебной программе технической подготовки персонала, обслуживающего транспортеры, и сдать экзамены в знании конструкции транспортера, Правил технической эксплуатации железных дорог РФ.
7.1.4 Лицам, выдержавшим установленные экзамены, выдаются удостоверения на право обслуживания транспортера.
7.1.5 Смена бригад производится, как правило, в депо приписки по графику, утвержденному начальником вагонного депо.
В исключительных случаях, когда транспортер после выгрузки направляется под повторную погрузку без захода в депо приписки, а также в других непредвиденных случаях (болезнь членов бригады, большая продолжительность поездки и др.) смену бригад допускается производить в пути следования.
Направление бригады для смены в пути следования производится начальником вагонного депо приписки на основании запроса начальника транспортера. Оформление проездных документов осуществляется установленным порядком для работников железнодорожной администрации.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 52 |
Изм. | Лист | N докум. | Подп. | Дата |
7.2 Порядок следования ТСЧ и обязанности бригады по обеспечению контроля за выполнением особых условий пропуска груженого транспортера
7.2.1 Транспортеры ТСЧ должны следовать как в груженом, так и в порожнем состоянии отдельным локомотивом по специально разработанным на дорогах следования расписаниям. Допускается следование с одним локомотивом не более двух груженых и не более трех порожних транспортов.
Следование с одним локомотивом двух груженых транспортеров разрешается отдельным указанием ЦД и ЦП.
7.2.2 Между локомотивом и груженым транспортером ТСЧ должно ставиться прикрытие из 2-х четырехосных порожних вагонов. При следовании с одним локомотивом двух груженых транспортеров между ними в качестве прикрытия должно ставиться 3 порожних 4-осных вагона.
При следовании транспортеров в порожнем состоянии прикрытие не требуется.
7.2.3 При отправлении с места начальник транспортера обязан получить у работников станции (ДСП, ДНЦ) копию приказа начальника железной дороги (по территориальному управлению) на пропуск ТСЧ и расписание следования поезда с ТСЧ в пределах железной дороги.
На участках, требующих по состоянию пути, мостов и габаритов приближения строений значительного ограничения скорости и других особых условий пропуска, груженый ТСЧ должен сопровождаться ответственным работником дистанции пути не ниже дорожного мастера, который перед отправлением обязан убедиться в правильности выданных машинисту предупреждений. Перечень таких участков устанавливается приказом начальника дороги и указывается в техническо-распорядительных актах станций.
7.2.4 Маневровые передвижения груженого транспортера сочлененного типа на станциях и подъездных путях должны производиться только после получения согласия начальника транспортера. При производстве на станциях маневров с ТСЧ начальник транспортера должен контролировать соблюдение требований Инструкции по движению поездов на железных дорогах РФ, и технических условий эксплуатации транспортеров данного типа, не допуская пропуск груженого транспортера по путям и стрелочным горловинам станций, не предусмотренным приказом начальника отделения дороги. При возникновении такой необходимости должен быть издан дополнительный приказ начальника железной дороги (по территориальному управлению) на пропуск груженого транспортера.
7.2.5 Запрещается производить маневры толчками и распускать с горки все груженые транспортеры.
Запрещается пропускать через горки порожние и груженые транспортеры, имеющие 12 и более осей.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 53 |
Изм. | Лист | N докум. | Подп. | Дата |
7.3 Порядок подачи ТСЧ на подъездные пути и производства погрузки-выгрузки
7.3.1 ТСЧ подается на подъездной путь под погрузку или выгрузку только при наличии акта проверки подъездного пути о пригодности пути к пропуску такого транспортера к местам погрузки-выгрузки.
7.3.2 При подаче транспортера под погрузку прохождение его по кривым контролируется бригадой обслуживания транспортера по контрольному указателю, установленному на консоли.
7.3.3 Погрузка и выгрузка транспортера производится под непосредственным руководством бригады обслуживания транспортера и комиссии в соответствии с п. 7.3.1. Погрузка-выгрузка ТСЧ может производиться как с помощью гидравлических домкратов, так и кранами в полном соответствии с руководством завода-изготовителя по эксплуатации транспортера.
7.4 Обязанности, права и ответственность начальника транспортера по техническому содержанию и обслуживанию ТСЧ
7.4.1 Начальник транспортера обязан:
- знать руководящие инструкции, правила, указания и приказы железнодорожной администрации и руководствоваться ими;
- организовать совместно с работниками ПТО осмотр, ремонт и подготовку транспортера к перевозкам перед погрузкой, после погрузки, в пути следования и после выгрузки, обеспечивая техническое содержание транспортера в соответствии с требованиями настоящих Правил, руководства по эксплуатации транспортера завода-изготовителя, приказов и указаний железнодорожной администрации;
- обеспечить наблюдение в пути следования за техническим состоянием транспортера, особенно его узлов и специального оборудования (буксовых узлов, водил, катковых опор, насосов, домкратов и др.), а также за креплением груза и своевременно принимать меры к устранению силами бригады сопровождения неисправностей. При невозможности устранения неисправностей силами бригады производить вызов работников с ближайших пунктов технического обслуживания или подготовки вагонов к перевозкам;
- обеспечить техническое содержание транспортера, его оборудования и механизмов в состоянии постоянной готовности к перевозке груза, сохранность оборудования, инвентаря и запчастей;
- принимать меры к недопущению нарушений правил погрузки или выгрузки и продвижения транспортера, своевременно подавать заявки дежурному по станции о готовности транспортера к отправлению;
- контролировать правильность формирования поезда с сочлененными транспортерами;
- в случае длительной задержки продвижения поезда с ТСЧ по каким-либо причинам, а также об окончании выгрузки транспортера информировать ВЧД приписки и причастные железнодорожные администрации;
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 54 |
Изм. | Лист | N докум. | Подп. | Дата |
- своевременно подавать заявки на экипировку специального вагона;
- сообщать, в случае надобности, в вагонное депо приписки о необходимости смены бригады в пути следования;
- перед отправлением в рейс получить действующие приказы и указания железнодорожной администрации, маршрут и рейсовый журнал;
- получать и брать с собой в рейс инструмент, сигнальные принадлежности, запчасти для производства необходимого ремонта узлов транспортера в пути следования, где нет пунктов технического обслуживания в количестве и по перечню согласно инвентарной ведомости транспортера;
- обеспечить правильное хранение и экономный расход запасных частей, материалов, топлива, смазки и т.д.;
- вести рейсовый журнал в соответствии с "Инструктивными указаниями по ведению учетной документации при эксплуатации транспортеров". По окончании рейса журнал сдавать вместе с маршрутом и технической документацией в депо приписки транспортера;
- сдать ТСЧ по прибытии из рейса в депо приписки для технического обслуживания.
7.4.2 Начальник транспортера имеет право:
- пользоваться телеграфной и телефонной связью дорог по служебным надобностям;
- требовать от работников ПТО и депо устранения обнаруженных неисправностей специального вагона и транспортера;
- давать заявки дежурному по станции на заправку специального вагона топливом и водой и подачу транспортера в ремонт.
7.4.3 Начальник транспортера несет ответственность за выполнение обязанностей, предусмотренных настоящим стандартом, действующих приказов и указаний железнодорожной администрации.
7.5 Техническая документация транспортера ТСЧ
7.5.1 Обслуживающая бригада должна иметь следующую техническую документацию
- Правила технической эксплуатации электроустановок потребителей от 13 января 2003 г.;
- "Инструкция по техническому обслуживанию вагонов в эксплуатации" Утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол N 50 от 21 - 22 мая 2009 г);
- Инструкция по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог, Утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 20 - 21 октября 2010 г.);
- ПОТ РО-32-ЦВ-400-96 "Правила по охране труда при техническом обслуживании и ремонте грузовых вагонов и рефрижераторного подвижного состава";
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 55 |
Изм. | Лист | N докум. | Подп. | Дата |
- Руководящий документ по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм" РД ВНИИЖТ 27.05.01-2017;
- Общее руководство по ремонту тормозного оборудования вагонов 732-ЦВ-ЦЛ, утв. 54 Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 18 - 19 мая 2011 г.);
- Инструкция по перевозке негабаритных и тяжеловесных грузов на железных дорогах государств - участников СНГ, Латвийской республики, Литовской республики, Эстонской республики, Утв. на 30-м заседании Совета по железнодорожному транспорту государств - участников Содружества (протокол от 19 октября 2001 г.).
- РД 32 ЦВ 052-2009 "Ремонт тележек грузовых вагонов тип 2 по ГОСТ 9246-2013 с боковыми скользунами зазорного типа. Общее руководство", утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 13 - 14 мая 2010 г. N 52);
- данные правила.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 56 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 56 в ред. Протокола от 16.10.2019) |
(обязательное)
НОРМАТИВНОЙ И ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
| | Список изменяющих документов (в ред. Протокола от 16.10.2019) | |
При проведении технического обслуживания и ремонта транспортеров должны выполняться требования действующих нормативных и технических документов:
- ГОСТ 17.2.1.01-76 Охрана природы. Атмосфера. Классификация выбросов по составу;
- ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями;
- ГОСТ 17.1.3.13-86 Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения;
- ГОСТ 17.1.3.05-82 Охрана природы. Гидросфера. Общие требования к охране поверхностных и подземных вод от загрязнения нефтью и нефтепродуктами;
- ГОСТ 17.1.3.06-82 Охрана природы. Гидросфера. Общие требования к охране подземных вод;
- ГОСТ 17.4.3.04-85 Охрана природы. Почвы. Общие требования к контролю и охране от загрязнений;
- ГОСТ 610-72 Масла осевые. Технические условия;
- ГОСТ 982-80 Масла трансформаторные. Технические условия;
- ГОСТ 1033-79 Смазка, солидол жировой. Технические условия;
- ГОСТ 10791-11 Колеса цельнокатаные. Конструкция и размеры;
- ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия;
- ГОСТ 20799-88 Масла индустриальные. Технические условия;
- ГОСТ 21150-87 ЛИТОЛ-24 Смазка общего назначения. Технические условия;
- ТУ 38.101479-00 Масло гидравлическое весовое ВМГЗ;
- ТУ 38.401-58-10 Керосин осветительный;
- Инструкция по перевозке негабаритных и тяжеловесных грузов на железных дорогах государств - участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики ДЧ-1835 от 19 октября 2001 г.;
- "Инструкция по техническому обслуживанию вагонов в эксплуатации" (инструкция осмотрщику вагонов) N 808-2017 ПКБ ЦВ, утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол N 50 от 21 - 22 мая 2009 г.);
- Руководящего документа по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм" РД ВНИИЖТ 27.05.01-2017
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 57 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 57 в ред. Протокола от 16.10.2019) |
- "Инструкция по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог" Утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 20 - 21 октября 2010 г.);
- "Общее руководство по ремонту тормозного оборудования вагонов" 732-ЦВ-ЦЛ Утв. 54 Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 18 - 19 мая 2011 г.);
- РД 32 ЦВ 052-2009 "Ремонт тележек грузовых вагонов тип 2 по ГОСТ 9246-2013 с боковыми скользунами зазорного типа. Общее руководство", утв. Советом по железнодорожному транспорту Государств-участников Содружества (протокол от 13 - 14 мая 2010 г. N 52);
- Правила эксплуатации, пономерного учета и расчетов за пользованием грузовыми вагонами собственности других государств (с изменениями и дополнениями);
- ПОТ РО-32-ЦВ-400-96 "Правила по охране труда при техническом обслуживании и ремонте грузовых вагонов и рефрижераторного подвижного состава".
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 58 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 58 в ред. Протокола от 16.10.2019) |
(обязательное)
| Дефекты |
(1), (2) - равномерный и неравномерный прокат по кругу катания; (3) - изменение толщины гребня, измеренной на расстоянии 18 мм от его вершины; (4) - вертикальный подрез гребня; (5) - ползун колесных пар; (6) - протертость средней части оси; (7) - следы контакта с электродом; (8) - сдвиг или ослабление ступицы колеса на подступичной части оси; (9) - выщербины; (10) - кольцевые выработки; (11) - местное увеличения ширины обода колеса (раздавливание); (12) - поверхностный откол наружной грани обода колеса; (13) - навар; (14) - остроконечный накат гребня; (15) - толщина обода колеса по кругу катания не менее 24 мм; (16) - изменение расстояния между внутренними гребнями обода колеса (17) - трещины в ободе, ступице колеса; (18) - трещины в любой части оси колесной пары. |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 59 |
Изм. | Лист | N докум. | Подп. | Дата |
| Дефекты |
| (1) - ослабление болтов смотровых и крепительных крышек; (2) - букса цвета побежалости на смотровой, крепительной крышке; (3) - скрежет, пощелкивание, искрение, задымление буксового узла; (4) - трещина, откол крепительной крышки в зоне крепления к корпусу буксы; (5) - выброс смазки хлопьями на диск и обод колеса; (6) - нагрев буксы: - одной из букс по сравнению с остальными; - по сравнению с корпусом буксы нагрев смотровой (крепительной) крышки; - нагрев буксы у лабиринта (7) - потеки смазки в зоне смотровой и крепительной крышки; (8) - вытекание смазки по периметру смотровой или крепительной крышки; (9) - трещины или пробоины на смотровой (крепительной) крышке буксы; (10) - дребезжание или двойной удар при обстукивании молотком нижней части крышки; (11) - сдвиг буксы вдоль шейки оси, на предступичной части видна блестящая полоса |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 60 |
Изм. | Лист | N докум. | Подп. | Дата |
(обязательное)
ОБЩИЕ ВИДЫ ТЕЛЕЖЕК ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРОВ
И ИХ ОСНОВНЫЕ НЕИСПРАВНОСТИ
а) Тележка модели 18-6053 | б) Тележка модели 18-6052 и 18-6052-01 |
| | |
 трещины в элементах конструкции и сварных швах
 изломы
Примечание: Все дефекты показаны условно. При осмотре выявляются дефекты в местах только доступных для визуального осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 61 |
Изм. | Лист | N докум. | Подп. | Дата |
Наименование дефекта | Технические требования | Методы выявления дефекта | Заключение при несоответствии техническим требованиям | |
Дефект (1) - Трещины опор скользунов (в видимой для осмотрщика зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (2) - Отсутствие или излом колпака скользуна (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (3) - Откол направляющего буртика в боковой раме (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (4) - Откол ушков в местах крепления фрикционных планок (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (5) - Трещины в боковой раме тележки (в видимой зоне); | Не допускается | Внешний осмотр Лупа 10-х увеличения | Отцепить вагон в ТОР |
Дефект (6) - Отсутствие или повреждение кода государства-собственника; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (7) - Суммарный зазор между скользунами тележки и рамой вагона не соответствует норме; | Не допускается | Щуп Т914.21.000 | Отцепить вагон в ТОР |
Дефект (8) - Трещина, излом фрикционного клина (в видимой зоне); | Не допускается | Внешний осмотр Лупа 10-х увеличения | Отцепить вагон в ТОР |
Дефект (9) - Завышение/занижение фрикционного клина относительно опорной поверхности надрессорной балки у порожнего вагона; | более 8 мм/12 мм | Шаблон Т914.19.000СБ | Отцепить вагон в ТОР |
Дефект (10) - Трещина в пятнике (в видимой зоне); | Не допускается | Внешний осмотр Лупа 10-х увеличения | Отцепить вагон в ТОР |
Дефект (11) - Продольные и поперечные трещины верхнего и нижнего пояса в надрессорной балке (в видимой зоне); | Не допускается | Внешний осмотр Лупа 10-х увеличения | Отцепить вагон в ТОР |
Дефект (12) - Излом упорного ребра клина амортизатора; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (13) - Несоответствие зазоров в скользунах; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР | |
Дефект (14) - Вертикальная поверхность клина не прилегает к фрикционной планке; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (15) - Трещина, излом полиуретановой накладки наклонной поверхности фрикционного клина (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (16) - Изломы, отколы пружины (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (17) - Трещины витков пружины (в видимой зоне), отсутствие хотя бы одной пружины; | Не допускается | Внешний осмотр Лупа 10-х увеличения | Отцепить вагон в ТОР |
Дефект (18) - Протертости, коррозийные повреждения более 10% площади сечения; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (19) - Смыкание витков пружин (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (20) - Обрыв (отсутствие) заклепок (1-х и более) фрикционной планки, излом или трещина в клине амортизатора, излом упорного борта планки амортизатора; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (21) - Смещение опорных витков (в видимой зоне); | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (22) - Изгиб опорной балки авторежима; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (23) - Отсутствие установочных болтов опорной балки или крепления контактной планки под авторежимом; | Не допускается | Ключ гаечный ГОСТ 2841-80 | Установить болт |
Дефект (24) - Излом, отсутствие шкворня; | Не допускается | Внешний осмотр | Отцепить вагон в ТОР |
Дефект (25) - Отсутствие или ослабление крепительных болтов; | Не допускается | Молоток слесарный 7850-0116 ГОСТ 2310-77 | Отцепить вагон в ТОР |
Дефект (26) - Свободные (ненагруженные) подклиновые пружины и фрикционные клинья в порожних грузовых вагонах. | Не допускается | Внешний осмотр | Установить или затянуть болт |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 62 |
Изм. | Лист | N докум. | Подп. | Дата |
(обязательное)
НЕИСПРАВНОСТЕЙ АВТОСЦЕПНОГО УСТРОЙСТВА

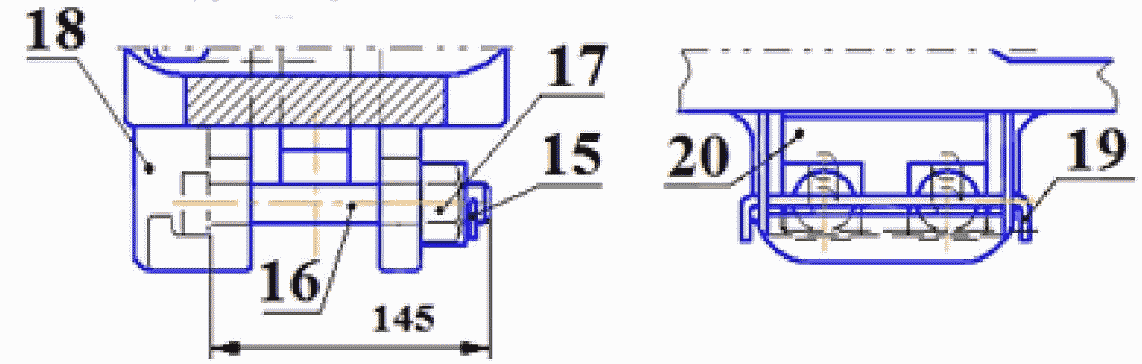

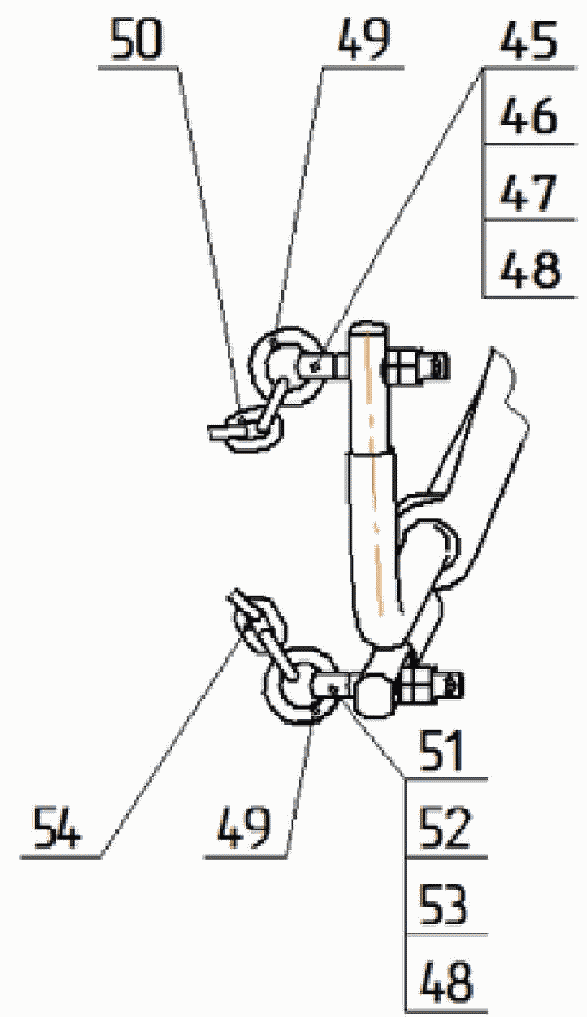

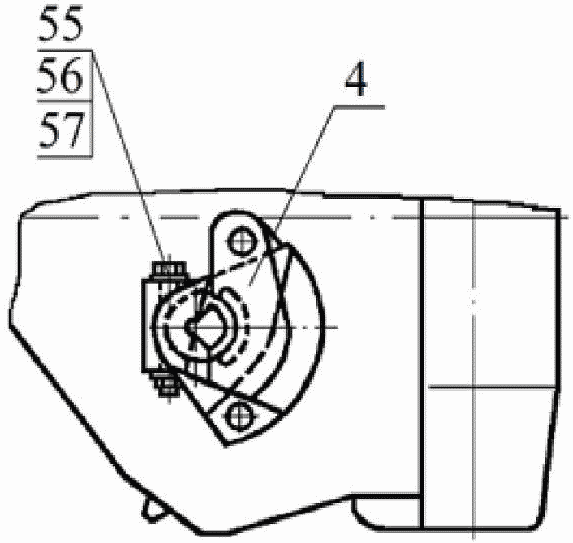

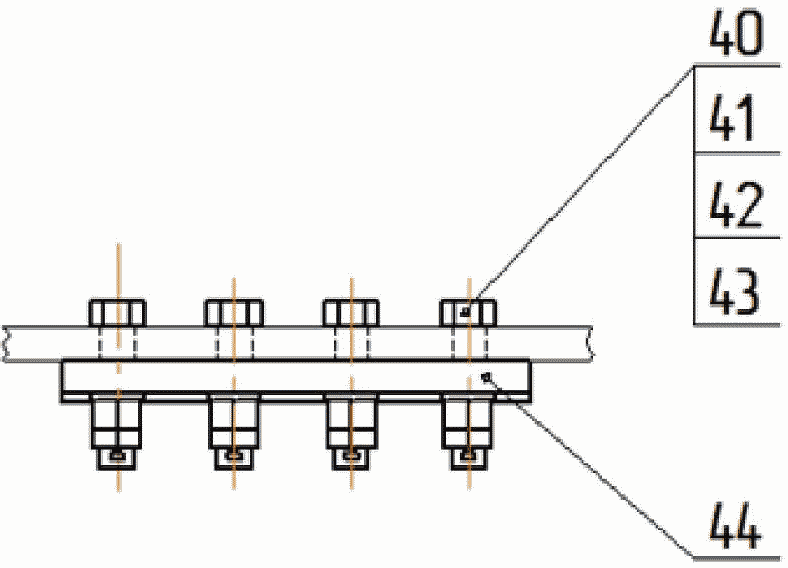

 1 - стопорный болт; 2 - корпус автосцепки; 3 - маятниковая подвеска; 4 - валик подъемника; 5 - кронштейн (расцепного рычага); 6 - расцепной рычаг; 7 - фиксирующий кронштейн (расцепного рычага); 8 - передний упор; 9 - клин тягового хомута; 10 - плита упорная; 11 - тяговый хомут; 12 - планка поддерживающая; 13 - поглощающий аппарат; 14 - задний упор; 15, 19 - проволока; 16 - болт М20 с квадратной головкой; 17 - гайка М20.4 ГОСТ 15526-70; 18 - стенка прилива тягового хомута; 20 - запорные планки; 21 - стальная планка; 22 - балочка центрирующая; 23 - болт 2М16-6gx45 ГОСТ 7796-70; 24 - гайка М16-6Н ГОСТ 5915-70; 25 - гайка М16-6Н ГОСТ 5916-70; 26 - шплинт 4 x 25 ГОСТ 397-79; 27 - хвостовик корпуса автосцепки; 28 - ударная розетка; 29, 33 - балочка; 30 - плита поддерживающая; 31 - фиксатор; 32 - пружина; 34 - плита поддерживающая; 35 - пружина, 36 - болт стяжной; 37 - шайба 16 ГОСТ 6958-68; 38 - гайка М16; 39 - шплинт 4 x 25 ГОСТ 397-79; 40 - болт 2М22; 41 - гайка М22-6Н ГОСТ 5915-70; 42 - гайка М22-6Н ГОСТ 5916-70; 43 - шплинт 5 x 40 ГОСТ 397-79; 44 - планка поддерживающая; 45 - болт М16; 46 - гайка М16-6Н ГОСТ 5915-70; 47 - гайка М16-6Н ГОСТ 5910-70; 48 - шплинт 4 x 25 ГОСТ 397-79; 49 - круглое звено; 50 - цепь (расцепная); 51 - болт М14; 52 - гайка М14-6Н ГОСТ 5915-70; 53 - гайка М14-6Н ГОСТ 5916-70; 54 - блокировочная цепь; 55 - болт М10 x 90 ГОСТ 7798-70; 56 - шайба [фасонная]; 57 - гайка М10 ГОСТ 5915-70; 58 - планка упорная; 59 - планка; 60 - планка-замок; 61 - шпилька стопорная | Е Типовое крепление клина тягового хомута Вариант 1 (поз. 18 - приварена) Вариант 2 (поз. 18 - отлита) | Дефекты |
1 - трещина корпуса автосцепки; 2 - отсутствие, повреждение кронштейнов корпуса автосцепки; 3 - размер А менее 25 мм; 4 - изгиб хвостовика корпуса автосцепки; 5 - несоответствие размера Б норме; 6 - несоответствие размера Г норме; 7 - неправильная установка маятниковой подвески; 8 - излом, трещина, отсутствие маятниковой подвески; 9 - трещина тягового хомута; 10 - отсутствие болта (запорного); 11 - повреждение валика подъемника; 12 - нетиповое крепление валика подъемника; 13 - неисправное или нетиповое крепление клина тягового хомута; 14 - трещина, излом плиты упорной; 15 - несоответствие установки поглощающего аппарата конструкции ударной розетки; 16 - ослабление крепления планки поддерживающей; 17 - нетиповое крепление расцепной и блокировочной цепей; 18 - обрыв цепи (цепей модернизированного рычага) расцепного привода; 19 - изгиб расцепного рычага; 20 - излом клина тягового хомута; 21 - трещина, излом планки поддерживающей; 22 - трещина, излом переднего и заднего упоров; 23 - отсутствие, ослабление, срез головки заклепок крепления упоров; 24 - суммарный зазор между передним упором и упорной плитой и между задним упором и корпусом поглощающего аппарата более 5 мм; 25 - суммарный зазор между передним упором и упорной плитой и между задним упором и корпусом эластомерного поглощающего аппарата груженого вагона более 50 мм; 26 - трещина, излом балочки центрирующей; 27 - трещина, излом кронштейнов расцепного рычага; 28 - ослабленное, нетиповое крепление кронштейнов расцепного рычага; 29 - отсутствие крепления рукояток расцепных рычагов к фиксирующим кронштейнам вагонов, находящихся под общим грузом; 30 - излом пружин центрирующей балочки; 31 - обрыв стяжного болта центрирующей балочки; 32 - отсутствие гаек крепления стяжного болта центрирующей балочки; 33 - отсутствие стопорного болта автосцепки рефрижераторных секций, кроме концевой; 34 - несоответствие размера В для головного и концевого вагона норме; 35 - длинная или короткая цепь расцепного привода концевого вагона. |

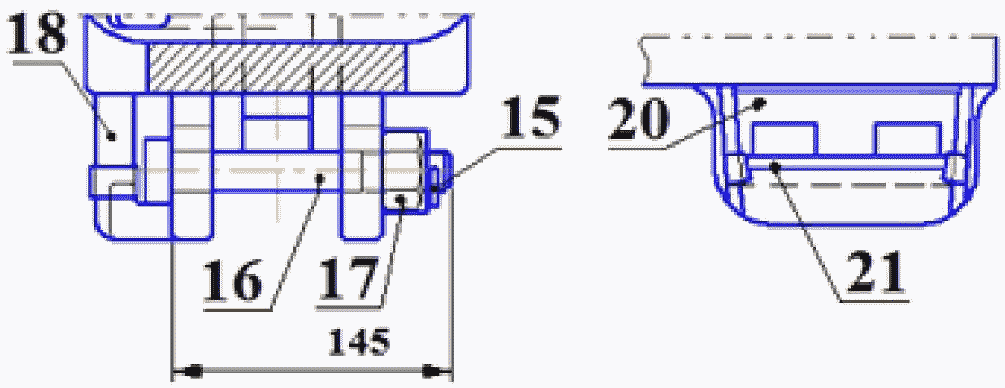

Д | Ж - Ж |
Центрирующий прибор с подпружиненной опорой хвостовика корпуса автосцепки (маятниковая подвеска не показана) | И Типовое крепление поддерживающей планки | К Типовое крепление цепей расцепного привода |
| |
Рисунок 1 - Балочка центрирующая (с фиксатором) | Рисунок 2 - Балочка центрирующая (со стяжным болтом) | Л Типовое крепление валика подъемника |
|
Примечание: Все дефекты показаны условно. При осмотре выявляются дефекты в местах только доступных для визуального осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 63 |
Изм. | Лист | N докум. | Подп. | Дата |
(обязательное)
ТОРМОЗНЫХ РЫЧАЖНЫХ ПЕРЕДАЧ ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРОВ

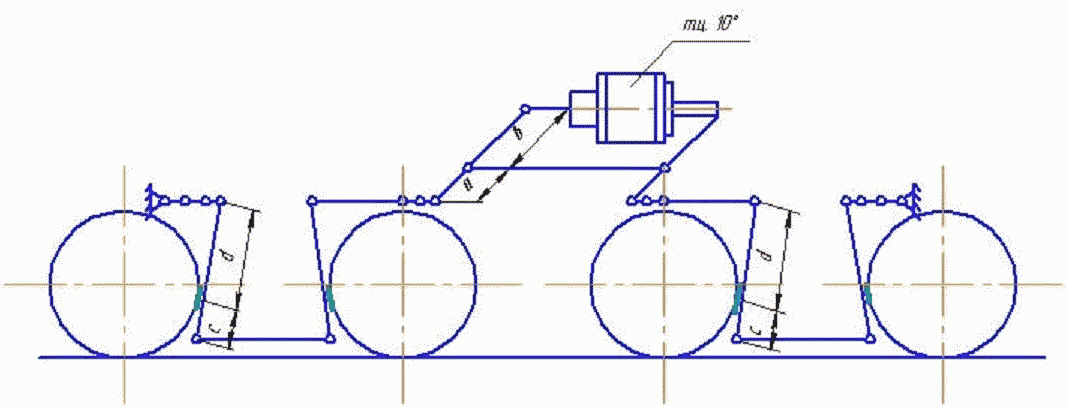

Д.1. ТРАНСПОРТЕРЫ ПЛАТФОРМЕННОГО ТИПА (ТПФ)
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | e |
Чугунные колодки | 560 кН | 8 | 9,42 | 36,3 кН | 29 кН | 18,7 кН | 0,33 | - | 0,534 | 416 | 254 | 160 | 300 | | имеется |
Композиционные колодки | 560 кН | 8 | 5,9 | 24,3 кН | 18,3 кН | 10 кН | 0,22 - 0,25 | - | 0,27 - 0,29 | 339 | 331 | 160 | 300 | | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | e |
Чугунные колодки | 572 кН | 8 | 9,85 | 34,9 кН | 26,2 кН | 14,56 кН | 0,334 | - | 0,408 | 185 | 317 | | | | |
Композиционные колодки | 572 кН | 8 | 6,85 | 25 кН | 17,5 кН | 7,95 кН | 0,239 | 0,167 | 0,2225 | 266 | 317 | | | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | e |
Чугунные колодки | 291,8 кН | 4 | 9,1 | 33,5 кН | - | 16,8 кН | 0,315 | - | 0,46 | 260 | 400 | 140 | 400 | 260 | имеется |
Композиционные колодки | 291,8 кН | 4 | 5,87 | 22,6 кН | - | 9,0 кН | 0,23 | - | 0,247 | 195 | 465 | 205 | 400 | 260 | |

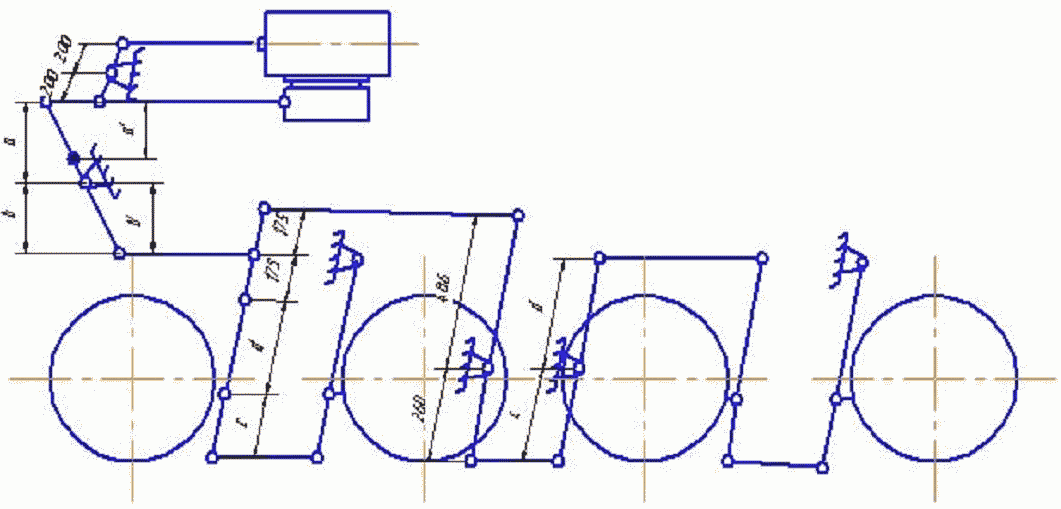

Д.2. ТРАНСПОРТЕРЫ КОЛОДЦЕОБРАЗНОГО ТИПА (ТКЛ)
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | | | | | | | | имеется |
Чугунные | 323,5 кН | 4 | 2,2 | 28,4 кН | 22,5 кН | 14,9 кН | 0,27 | - | 0,37 | | | | | | | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | | | | имеется |
Чугунные колодки | 303,8 кН | 4 | 5,0 | 37,02 кН | - | 19,0 кН | 0,33 | - | 0,5 | 270 | 193 | 160 | 400 | | | | |
Композиционные колодки | 303,8 кН | 4 | 2,97 | 24,7 кН | - | 9,9 кН | 0,22 | - | 0,26 | 325 | 138 | 160 | 400 | | | | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | | | | | |
Чугунные | 564,6 кН | 8 | 6,55 | 34,7 кН | 27,1 кН | 15,9 кН | 0,33 | - | 0,428 | 235 | 125 | | | | | | имеется |
Композиционные | | | | | | | | | | | | | | | | | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | | | |
Чугунные | 531 кН | 8 | 4,69 | 28,2 кН | 22 кН | 13,8 кН | 0,26 | - | 0,416 | 206 | 154 | 160 | 400 | | | | имеется |
Композиционные | | | | | | | | | | | | | | | | | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | | | | |
Чугунные | 560 кН | 8 | 9,43 | 32 кН | 25,2 кН | 17,1 кН | 0,29 | - | 0,49 | 323 | 197 | 160 | 300 | | | | |
Композиционные | 560 кН | 8 | 6,38 | 21,9 кН | 16,2 кН | 9,5 кН | 0,2 | 0,15 | 0,27 | 263 | 237 | 160 | 300 | | | | |
Д.3. ТРАНСПОРТЕРЫ СЦЕПНОГО ТИПА (ТСЦ)
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | | | | |
Чугунные | 480 кН | 8 | 9,55 | 34,4 кН | 25,2 кН | 1,7 кН | 0,33 | - | 0,56 | 332 | 178 | 160 | 250 | | | | |
Композиционные | 480 кН | 8 | 6,54 | 24 кН | 16,4 кН | 9 кН | 0,23 | 0,156 | 0,3 | 286 | 224 | 160 | 250 | | | | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | | | | |
Чугунные колодки | 550 кН | 8 | 10,9 | 33,6 кН | 26,3 кН | 16,7 кН | 0,307 | - | 0,486 | 340 | 160 | 160 | 250 | | | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | | | | | |
Чугунные колодки | 992 кН | 16 | 5,72 | 36,7 кН | 29 кН | 18,8 кН | 0,34 | - | 0,61 | 783 | 212 | | | | | | имеется |
Композиционные колодки | 992 кН | 16 | 3,52 | 24 кН | 18,3 кН | 9,9 кН | 0,22 | - | 0,32 | 692 | 303 | | | | | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | k | e | | |
Чугунные колодки | | | | | | | | | | | | | | | | | |
Композиционные колодки | 1664 кН | 24 | 5 | 23,4 кН | - | 9,6 кН | 0,22 | - | 0,28 | 351 | 380 | 110 | 200 | 100 | 100 | | |
Тип колодки | Тара вагона | Число тормозных осей | Передаточное число рыч. передачи | Сила нажатия на колодку при нажиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
груж. | сред. | порож. | груж. | сред. | порож. | a | b | | | | | | |
Чугунные колодки | 2110 кН | 28 | ------ | 40,8 кН | 30,46 кН | 17,17 кН | 0,33 | - | 0,455 | 297 | 264 | | | | | | Имеется |
--------------------------------
<**> - для тележки с 4-мя тормозными осями
<*> - для тележки с 3-мя тормозными осями
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 64 |
Изм. | Лист | N докум. | Подп. | Дата |
Д.4. ТРАНСПОРТЕРЫ СОЧЛЕНЕННОГО ТИПА (ТСЧ)
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | |
Чугунные | | | | | | | | | | | | | | |
Композиционные | 1160 кН | 16 | 3,15 | 24,2 кН | 16,6 кН | 6,25 кН | 0,23 | 0,457 | 0,172 | 191 | 172 | 160 | 400 | |

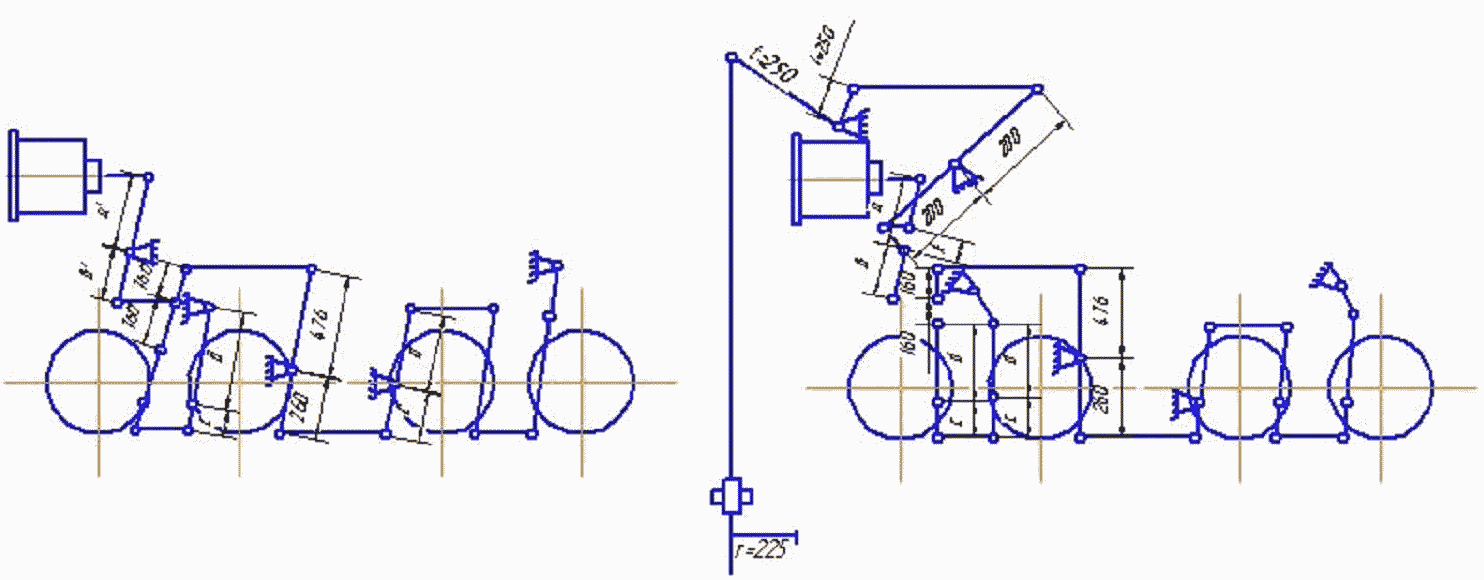

Схема рычажной передачи тормоза внутренней тележки
Схема рычажной передачи тормоза внешней тележки
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | a' | b' | имеется |
Чугунные колодки | 1120 кН | 16 | 10,99 | 35,3 кН | | 18,1 кН | 0,33 | - | 0,53 | 516 | 270 | 160 | 300 | 290 | 152 | |
Композиционные колодки | 1120 кН | 16 | 6,55 | 22,6 кН | т | 9,0 кН | 0,21 | - | 0,27 | 418 | 368 | 160 | 300 | 235 | 207 | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | | |
Чугунные колодки | 1480 кН | 16 | 13,096 | 41,1 кН | 31,8 кН | 20,8 кН | 0,294 | 0,310 | 0,322 | 400 | 200 | | | имеется |
Композиционные | 1480 кН | 16 | 6,548 | 23,6 кН | 17,16 кН | 9,5 кН | 0,169 | 0,172 | 0,146 | 300 | 300 | | | |
Схема рычажной передачи тормоза I ой группы
Тип колодок | Тара вагона | Число тормозных осей | Передаточное число рыч. передачи | Сила нажатия на колодку при нажиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
груж. | сред. | порож. | груж. | сред. | порож. | a | b | c | d | | | | имеется |
Чугунные | 2020 кН | 26 | --- | 38,77 кН | 28,8 кН | 16,2 кН | 0,3045 | - | 0,417 | 330 | 314 | 110 | 200 | | | |
--------------------------------
<*> - для 4-осной тележки с 4-мя тормозными осями
<**> - для 4-осной тележки с 3-мя тормозными осями

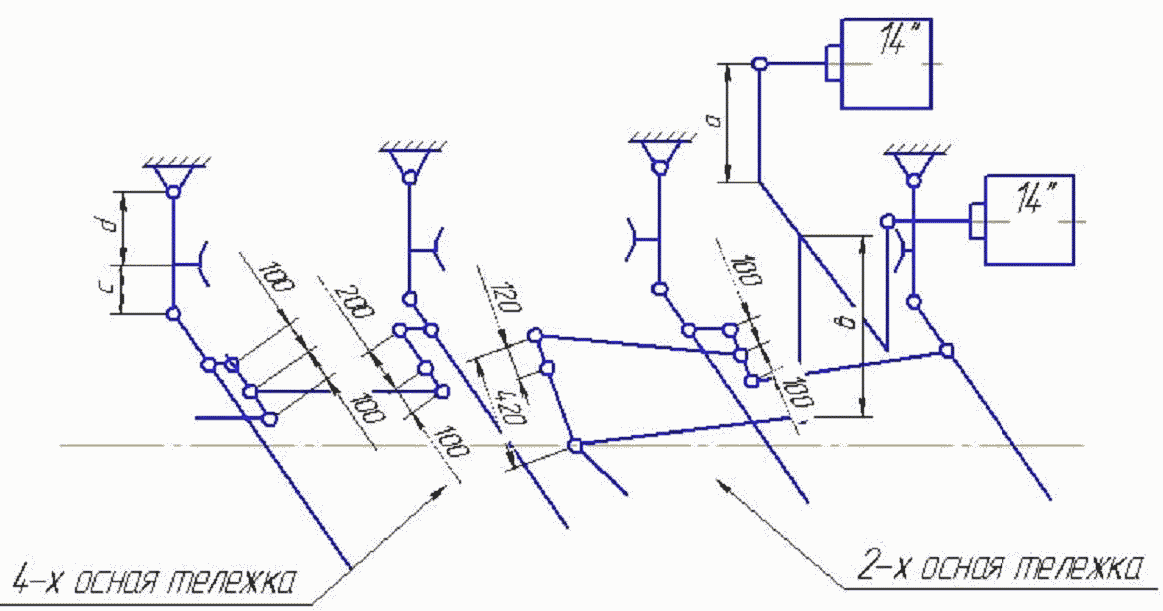

Схема рычажной передачи тормоза II-ой группы
Тип колодок | Тара вагона | Число тормозных осей | Передаточное число рыч. передачи | Сила нажатия на колодку при нажиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
Чугунные колодки | 2020 кН | 26 | | груж. | сред. | порож. | груж. | сред. | порож. | a | b | c | d | | | | имеется |
| 38,77 кН | 28,8 кН | 16,2 кН | 0,3045 | - | 0,417 | 190 | 234 | 110 | 200 | | | |
--------------------------------
<*> - для 4-осной тележки с 4-мя тормозными осями
<**> - для 2-осной тележки с 2-мя тормозными осями
Тип колодок | Тара вагона | Число тормозных осей | Передаточное число рыч. передачи | Сила нажатия на колодку при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
груж. | сред. | порож. | груж. | сред. | порож. | a | b | | | | | | |
Чугунные | 2168 кН | 28 | | 43 кН | 34 кН | 22 кН | 0,336 | - | 0,568 | 400 | 328 | | | | | | имеется |
|
--------------------------------
<*> - для 4-осной тележки с 4-мя тормозными осями
<**> - для 4-осной тележки с 3-мя тормозными осями
Д.5. ТРАНСПОРТЕРЫ ПЛОЩАДОЧНОГО ТИПА (ТПЛ)
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | |
Чугунные колодки | 294 кН | 4 | 9,86 | 35 кН | 25,8 кН | 12,8 кН | 0,33 | - | 0,35 | 248 | 176 | 160 | 400 | | имеется |
Композиционные колодки | 294 кН | 4 | 6,25 | 23,5 кН | 15,8 кН | 6,2 кН | 0,227 | 1,5 | 0,168 | 200 | 224 | 160 | 400 | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | |
Чугунные колодки | 258 кН | 4 | 5,46 | 37,4 кН | 27 кН | 14 кН | 0,336 | - | 0,435 | 340 | 217 | 160 | 400 | | имеется |
Композиционные колодки | 258 кН | 4 | 3,85 | 27,4 кН | 18,8 кН | 7,7 кН | 0,247 | 0,171 | 0,24 | 293 | 264 | 160 | 400 | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | | | | | |
Чугунные | 60 кН | 8 | 4,3 | 18,8 кП | 14,3 кН | 8,6 кН | 0,17 | - | 0,23 | | | | | | имеется |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | |
Чугунные колодки | 568,4 кН | 4 | 11,72 | 36,71 кН | - | 18,94 кН | 0,33 | - | 0,53 | 131 | 267 | 160 | 300 | | имеется |
Композиционные колодки | 563,4 кН | 4 | 6,76 | 23,25 кН | - | 9,53 кН | 0,21 | - | 0,27 | 183 | 215 | 160 | 300 | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | | | |
Чугунные колодки | 600 кН | 8 | 9,04 | 31 кН | 24,6 кН | 16,1 кН | 0,31 | - | 0,44 | 258 | 164 | | | | имеется |
Композиционные колодки | 600 кН | 8 | 6,87 | 23,2 кН | 17,2 кН | 9,5 кН | 0,23 | 0,172 | 0,27 | 258 | 216 | | | | |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | |
Чугунные | 691 кН | 8 | 9,36 | 30,5 кН | 23,9 кН | 15,2 кН | 0,273 | - | 0,352 | 206 | 154 | 160 | 400 | | имеется |
| Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | c | d | |
Чугунные | 111 т | 10 | | | | | 0,42 | | 0,46 | 450 | 310 | 80 | 218 | | имеется |
1110 кН | | | |
| | | | | | | | | | | | |
| | |
--------------------------------
<*> - для 4-осной тележки
<**> - для 2-осной тележки
| | ИС NORMPROD: примечание. В тексте документа, видимо, допущена опечатка: вместо "ТСЧ" следует читать "ТПЛ". | |
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия на колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | | | | | |
Чугунные | 1104 кН | 12 | | | | | 0,333 | 0,567 | 0,266 | 326 | 230 | | | | | | |
| | | | | | | | | | | | | |
--------------------------------
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рычажн. передачи | Сила нажатия на колодку при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | | | | | |
Чугунные | 1110 кН | 10 | | 27 кН | 21 кН | 13,1 кН | 0,207 | - | 0,236 | 380 | 310 | | | | | | |
|
Примечание: 1. <*> - для 3-осной тележки
2. <**> - для 2-осной тележки
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рычажн. передачи | Сила нажатия на колодку при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | средн. | порожн. | гружен. | средн. | порожн. | a | b | | | | | |
Чугунные | 1500 кН | 14 | | 3,17 кН | 2,48 кН | 1,57 кН | 0,269 | - | 0,293 | 445 | 245 | | | | | | |
|
--------------------------------
<*> - для 4-осной тележки с 4-мя тормозными осями
<**> - для 4-осной тележки с 3-мя тормозными осями
Тип колодок | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | средн. | порожн. | a' | b' | a | b | c | d | k |
Чугунные | 1159 кН | 16 | 10,3 | 3324 кН | 24,9 кН | 17,5 кН | 0,337 | - | 0,483 | 282 | 158 | 513 | 287 | 160 | 300 | 372 | имеется |
Тип колодки | Тара вагона | Число тормозных осей | Передат. число рыч. передачи | Сила нажатия колодки при режиме | Коэффициент тормозного нажатия колодок | Размеры плеч рычагов, мм | Стояночный тормоз |
гружен. | сред. | порожн. | гружен. | сред. | порожн. | a | b | c | d | e | m |
Чугунные колодки | 1256 кН | 14 | 7,316 ---- | 43 кН | 34 кН | 21,8 кН | 0,35 | - | 0,48 | 340 | 288 | | | | | имеется |
Композиционные колодки | 1256 кН | 14 | 4,71 | 30,1 кН | 22,9 кН | 12,8 кН | 0,23 | - | 0,26 | 340 | 288 | | | | | |
| | | | | | |
--------------------------------
<*> для 4-осной тележки с 3-мя тормозными осями
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 65 |
Изм. | Лист | N докум. | Подп. | Дата |
(справочное)
ПНЕВМАТИЧЕСКИХ ЧАСТЕЙ ТОРМОЗА ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРОВ
Е.1. ТРАНСПОРТЕРЫ СОЧЛЕНЕННОГО ТИПА (ТСЧ)

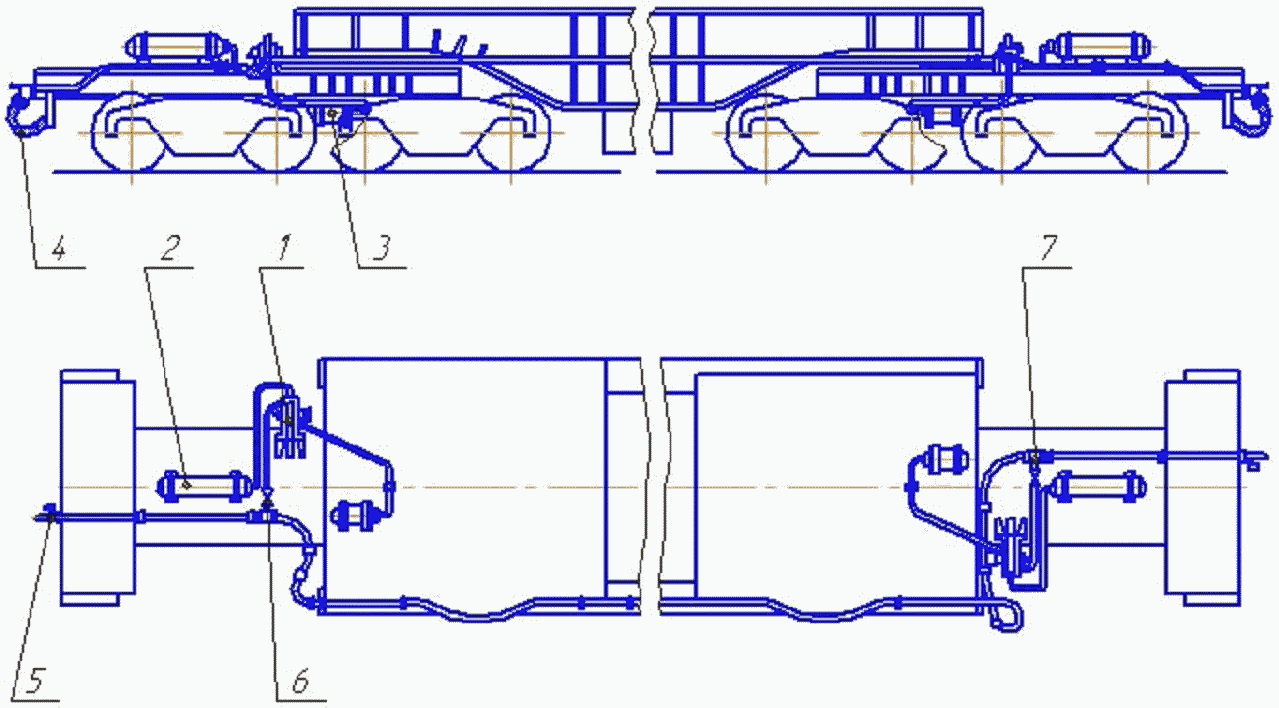

Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ.24.050.05.054-91 | 190 |
| | ИС NORMPROD: примечание. Нумерация позиций дана в соответствии с источником опубликования. | |
|
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 425 | 7 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 | 6 | Кран концевой ТУ.24.050.05.054-91 | 190 |
Схема пневматической части тормоза
N Поз. | Наименование прибора | Обозначение | N Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б | 7 | Тройник ТУ 3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | 8 | Стоп-кран ТУ 24.290.01 | 163 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.05.05.054-91 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | Усл. N 483 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.05.05.054-91 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Е.2. ТРАНСПОРТЕРЫ СЦЕПНОГО ТИПА (ТСЦ)
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52100-2005 | Р7-78 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ24.290.16-86 | 372 | 7 | Концевой кран ТУ.24.050.05.054 | 190 |
4 | Тройник ТУ3184-513-05744521-2002 | 573 | | | |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ24.290.16-86 | 1 - 4 | 7 | Концевой кран ТУ.24.050.05.054 | 190 |
4 | Тройник ТУ 3184-513-05744521-2002 | 573 | | | |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ 24.050.05.054-91 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
Е.3. ТРАНСПОРТЕРЫ КОЛОДЦЕОБРАЗНОГО ТИПА (ТКЛ)

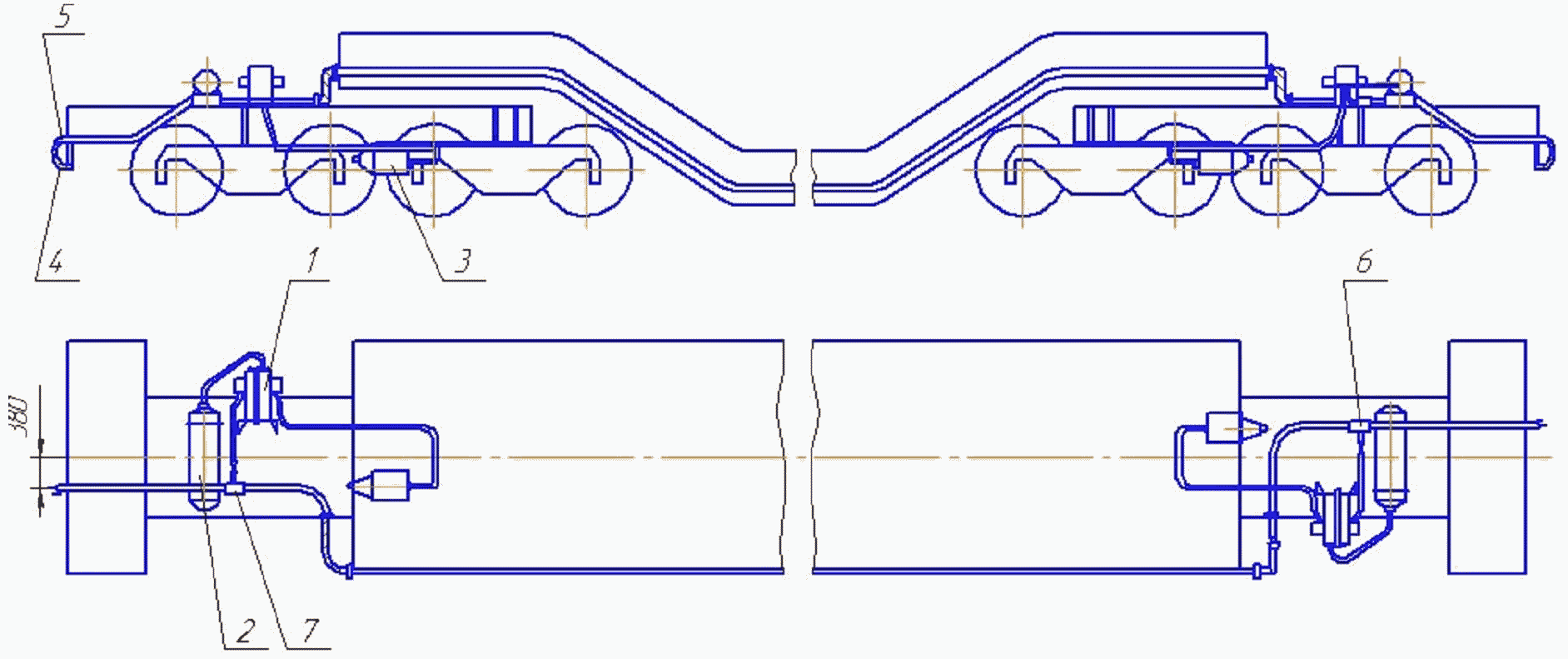

Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Разобщительный кран ОСТ24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б | 7 | Тройник ТУ3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | | | |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ24.290.16-86 | 372 | 7 | Концевой кран ТУ.24.050.05.054 | 190 |
4 | Тройник ТУ 3184-513-05744521-2002 | 573 | 8 | Авторежим ТУ24.05.107 | 265 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Рукав ГОСТ 2593-82 | Р17Б | | | |
2 | Концевой кран ТУ.24.050.05.054 | 190 | | | |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
2 | Резервуар ГОСТ Р 52100-2005 | Р7-78 | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 | 7 | Тройник ТУ3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Концевой кран ТУ.24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 6 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 |
| | | 7 | Тройник ТУ3184-513-05744521-2002 | 573 |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ24.290.16-86 | 1 - 74 | 7 | Концевой кран ТУ.24.050.05.054 | 190 |
4 | Тройник ТУ 3184-513-05744521-2002 | 573 | | | |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 66 |
Изм. | Лист | N докум. | Подп. | Дата |

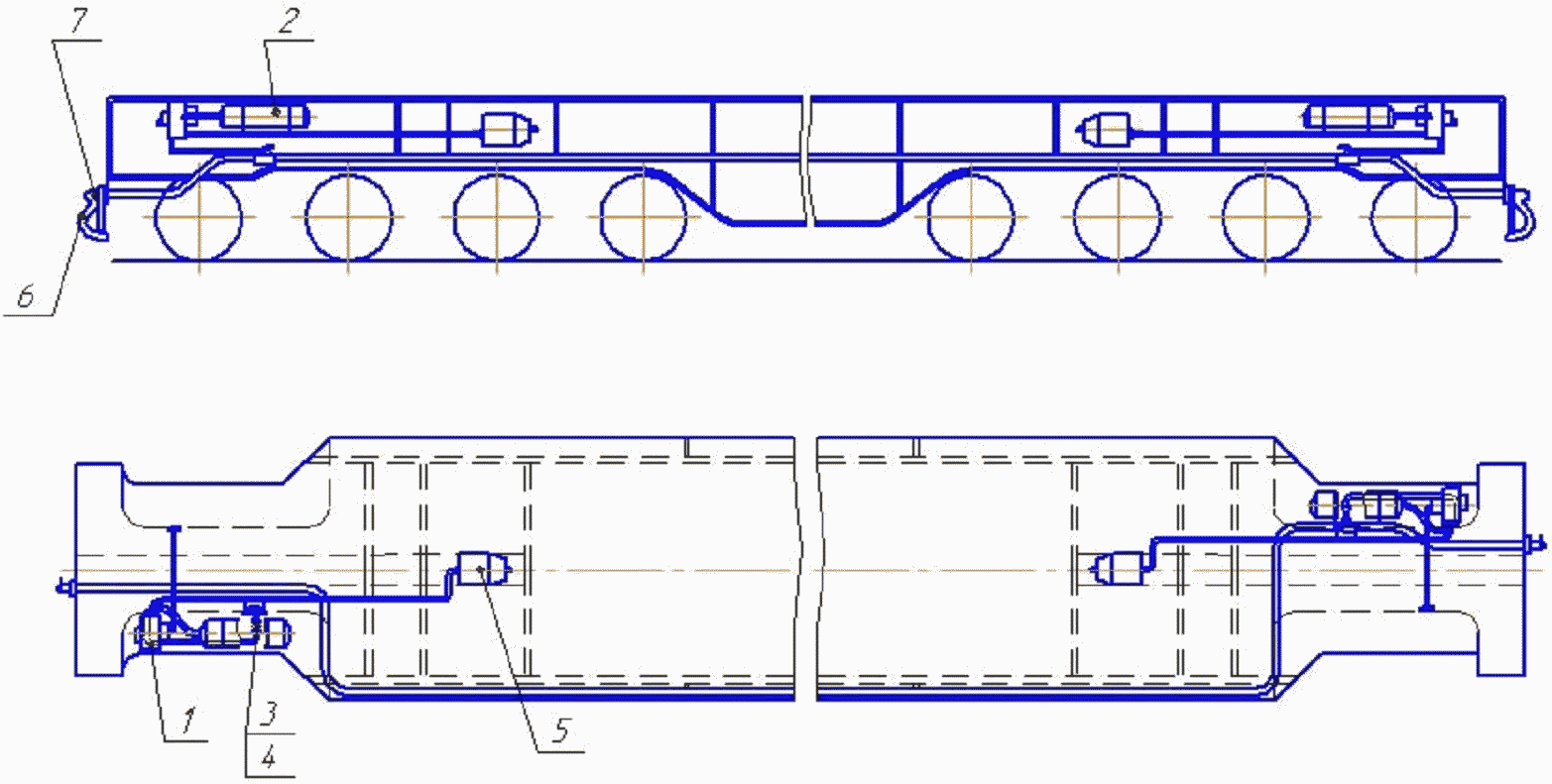

Е.4. ТРАНСПОРТЕРЫ ПЛАТФОРМЕННОГО ТИПА (ТПФ)
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р 7-73 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 | 7 | Концевой кран ТУ 24.050.05.054 | 190 |
4 | Тройник ТУ 3184-513-05744521-2002 | 32-20 | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
| | | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ 24.290.16-86 | 372 | 7 | Концевой кран ТУ24.050.05.054 | 190 |
4 | Тройник ТУ 3184-513-05744521-2002 | 57 | | | |
Е.5. ТРАНСПОРТЕРЫ ПЛОЩАДОЧНОГО ТИПА (ТПЛ)
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
| | | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 В | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
| | | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Кран концевой ТУ 24.05.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 7 | Тройник ТУ 3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | | | |
Примечание. Пунктиром показан вариант исполнения.
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Разобщительный кран ОСТ 24.290.16-86 | 1 - 4 | 7 | Концевой кран ТУ24.05.05.054 | 190 |
4 | Тройник ТУ3184-513-05744521-2002 | 573 | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б | 7 | Тройник ТУ3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
| | | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508Б | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52352-2005 | 508Б | 7 | Тройник ТУ3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | Р17Б | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Тормозной цилиндр ГОСТ Р 52352-2005 | 188Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-100 | 5 | Рукав ГОСТ 2593-82 | Р17Б |
3 | Кран разобщительный ОСТ24.290.16-86 | 1 - 4 | 6 | Кран концевой ТУ24.05.05.054 | 190 |
Схема пневматической части тормоза
Поз. | Наименование прибора | Обозначение | Поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | РГ7Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Концевой кран ТУ24.050.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52352-2005 | 504 Б | 6 | Разобщительный кран ОСТ24.290.16-86 | 1 - 4 |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 508 Б | 7 | Тройник ТУ 3184-513-05744521-2002 | 573 |
4 | Рукав ГОСТ 2593-82 | | | | |
Схема пневматической части тормоза
N поз. | Наименование прибора | Обозначение | N поз. | Наименование прибора | Обозначение |
1 | Воздухораспределитель | 483.000 | 4 | Рукав ГОСТ 2593-82 | Р17Б |
2 | Резервуар ГОСТ Р 52400-2005 | Р7-78 | 5 | Кран концевой ТУ24.05.05.054 | 190 |
3 | Тормозной цилиндр ГОСТ Р 52392-2005 | 188 Б | 6 | Кран разобщительный ОСТ 24.290.16-86 | 1 - 4 |
| | | | | |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 67 |
Изм. | Лист | N докум. | Подп. | Дата |
(обязательное)
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И ДОМКРАТЫ ЖЕЛЕЗНОДОРОЖНЫХ
ТРАНСПОРТЕРОВ. ОБЩИЕ ВИДЫ И ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Гидравлическая система |
|
Гидравлический домкрат г.п. 160 т |
| 1. Корпус 2. Плунжер 3. Фланец 4. Втулка 5. Гайка 6. Винт 7. Опора сферическая 8. Рукоятка 9. Манжета 240 x 280 |
Техническая характеристика |
1. Грузоподъемность, т | 160 |
2. Высота подъема, мм | 345 |
3. Рабочее давление, МПа (кгс/см2) | 32 (320) |
Гидравлический домкрат г.п. 35 т |
| 1. Корпус 2. Втулка 3. Втулка 4. Опора сферическая 5. Кольца удерживающие 6. Упор 7. Манжета 160 x 190 8. Манжета 110 x 140 9. Плунжер |
Техническая характеристика |
1. Грузоподъемность, т | 35 |
2. Высота подъема, мм | 385 |
3. Рабочее давление, МПа (кгс/см2) | 13 (130) |
Гидравлическая система |
|
Домкрат гидравлический г.п. 25 т |
| 1. Кожух 2. Плунжер 3. Корпус 4. Кольцо стопорное 5. Кольцо опорное 6. Пробка 7. Опора сферическая 8. Гайка 9. Винт 10. Ручка 11. Обечайка 12. Ручка |
Техническая характеристика |
1. Грузоподъемность, т - 25 2. Высота подъема, мм - 150 3. Рабочее давление, МПа (кгс/см2) - 10 (100) |
Домкрат гидравлический г.п. 135 т |
| 1. Кожух 2. Корпус 3. Плунжер 4. Пробка 5. Гайка 6. Головка 7. Кольцо нажимное 8. Кольцо опорное 9. Опора сферическая 10. Проушина 11. Ручка 12. Обечайка |
Техническая характеристика |
1. Грузоподъемность, т - 135 2. Высота подъема, мм - 300 3. Рабочее давление, МПа (кгс/см2) - 30 (300) |
Гидравлическая система |
|
Домкрат гидравлический г.п. 140 т |
| 1. Гайка 2. Головка 3. Фланец 4. Втулка 5. Корпус 6. Плунжер 7. Уплотнение  8. Дно |
Техническая характеристика |
1. Грузоподъемность, т | 140 |
2. Высота подъема, мм | 430 |
3. Рабочее давление, МПа (кгс/см2) | 26 (260) |
Гидравлический домкрат г.п. 35 т |
| | ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с источником опубликования. | |
|
| 1. Поршень 2. Крышка 3. Крышка 4. Цилиндр 5. Упор 6. Опора 8.9.10. Кольца уплотнительные |
Техническая характеристика |
1. Грузоподъемность, т | 35 |
2. Высота подъема, мм | 380 |
3. Рабочее давление, МПа (кгс/см2) | 13 (130) |
Установка гидравлических домкратов |
|
Примечание: находятся в эксплуатации транспортеры как с двумя, так и с четырьмя малыми домкратами |
Гидравлический домкрат г.п. 110 т |
| 1. Гайка 2. Опора 3. Корпус 4. Плунжер 5. Уплотнение  |
Техническая характеристика |
1. Грузоподъемность, т | 110 |
2. Высота подъема, мм | 320 |
3. Рабочее давление, МПа (кгс/см2) | 30 (300) |
Гидравлический домкрат г.п. 20 т |
| 1. Гайка 2. Упор 3. Опора 4. Корпус 5. Плунжер 6. Уплотнение  |
Техническая характеристика |
1. Грузоподъемность, т | 20 |
2. Высота подъема, мм | 300 |
3. Рабочее давление, МПа (кгс/см2) | 30 (300) |
Гидравлическая система

Неисправность | Вероятная причина | Метод устранения и применяемый инструмент |
1.1 Утечка масла через резьбовые соединения | Недостаточная затяжка элементов соединений. Дефекты уплотняющих элементов | Затянуть гайки соединений. Комплект ключей ГОСТ 2839-80. Заменить уплотнения |
1.2 Попадание воздуха в систему | Недостаточная затяжка элементов соединений. Дефекты уплотняющих элементов | Затянуть гайки соединений. Комплект ключей ГОСТ 2839-80. Заменить уплотнения |
1.3 Показание стрелки манометра более 3-х делений шкалы | Попадание воздуха в систему. Недостаточно масла в баке. Срабатывание предохранительных клапанов системы. | Проверить герметичность соединений системы. Устранить дефекты. Дозаправить масла в бак, проверить магистраль и устранить течь. Проверить и настроить клапаны. Комплект ключей ГОСТ 2839-80. |
1.4 Отсутствие давления в системе | Неисправен насос Засорены предохранительные клапаны | Заменить насос. Комплект ключей ГОСТ 2839-80. Заменить клапан отремонтированным или новым. Комплект ключей ГОСТ 2839-80. |
1.5 Повышенный шум со стуком | Неисправен насос | Остановить электродвигатель. Заменить насос. Комплект ключей ГОСТ 2839-80. |
1.6 Не регулируется давление на 10 МПа или 300 МПа | Неисправность предохранительных клапанов: - излом или просадка пружины; - неплотное прилегание шарика к седлу штуцера | Вывинтить штуцер из корпуса клапана: - заменить пружину; - промыть штуцер, ударом по упору обеспечить плотное прилегание шарика к седлу. Комплект ключей ГОСТ 2839-80. |
1.7 Утечка масла из-под плунжера домкрата г/п 25 т или 135 т. | Дефекты манжет | Разобрать домкрат и заменить манжету. Комплект ключей ГОСТ 2839-80. |
1.8 Масляный насос (ручной) не обеспечивает давления в системе | Дефекты колец плунжера; Засорение всасывающих и нагнетающих клапанов; Излом или просадка пружин | Заменить кольца Разобрать клапаны, очистить от грязи, промыть. Заменить пружину. Комплект ключей ГОСТ 2839-80. |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 68 |
Изм. | Лист | N докум. | Подп. | Дата |
| | ИС NORMPROD: примечание. Нумерация приложений дана в соответствии с источником опубликования. | |
(рекомендуемое)
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ В ЭЛЕМЕНТАХ
КОНСТРУКЦИИ ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРОВ

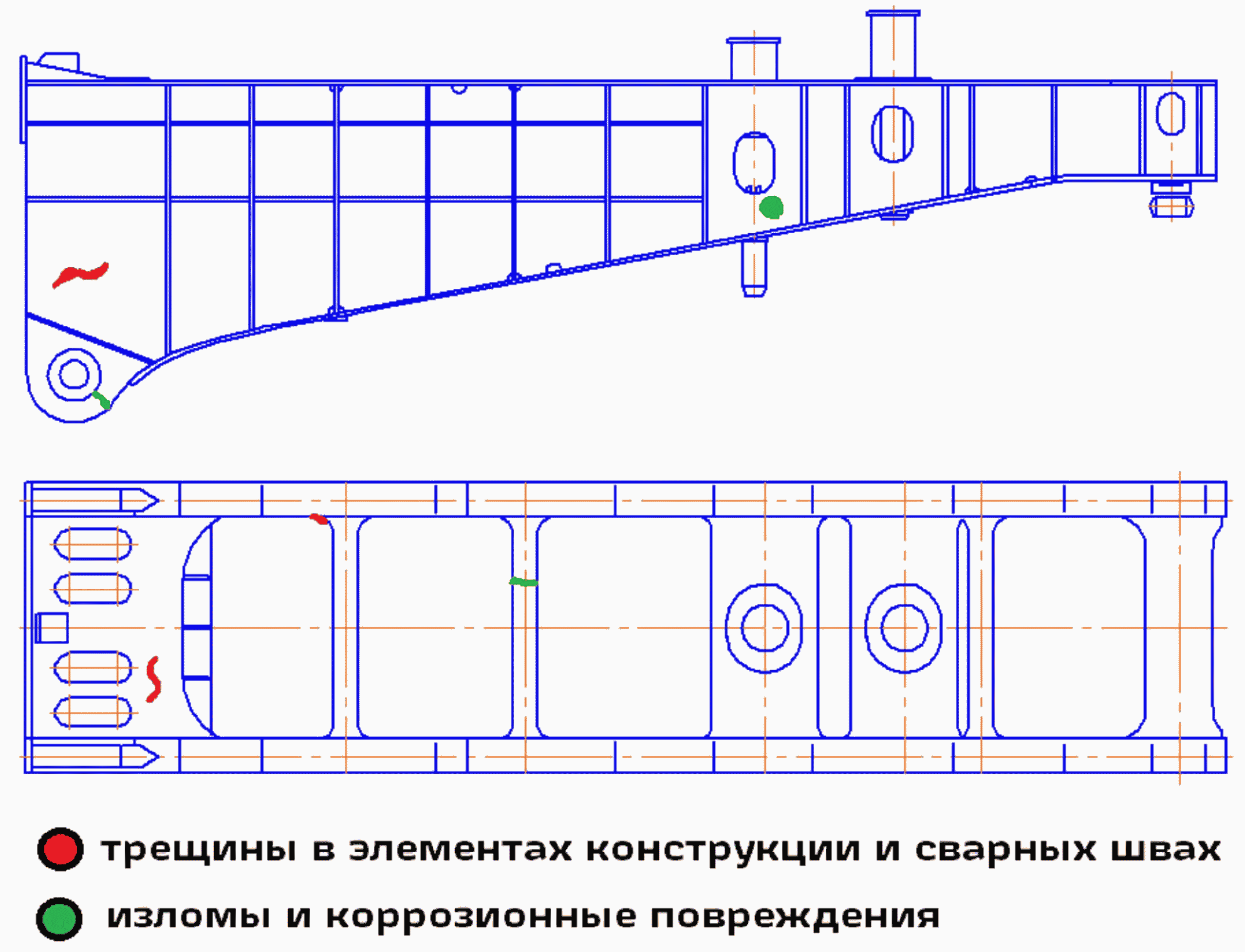

И.1. КОНСОЛИ ТРАНСПОРТЕРОВ СОЧЛЕНЕННОГО ТИПА (ТСЧ)
И.2. КОНЦЕВЫЕ БАЛКИ ТРАНСПОРТЕРОВ СОЧЛЕНЕННОГО ТИПА (ТСЧ)

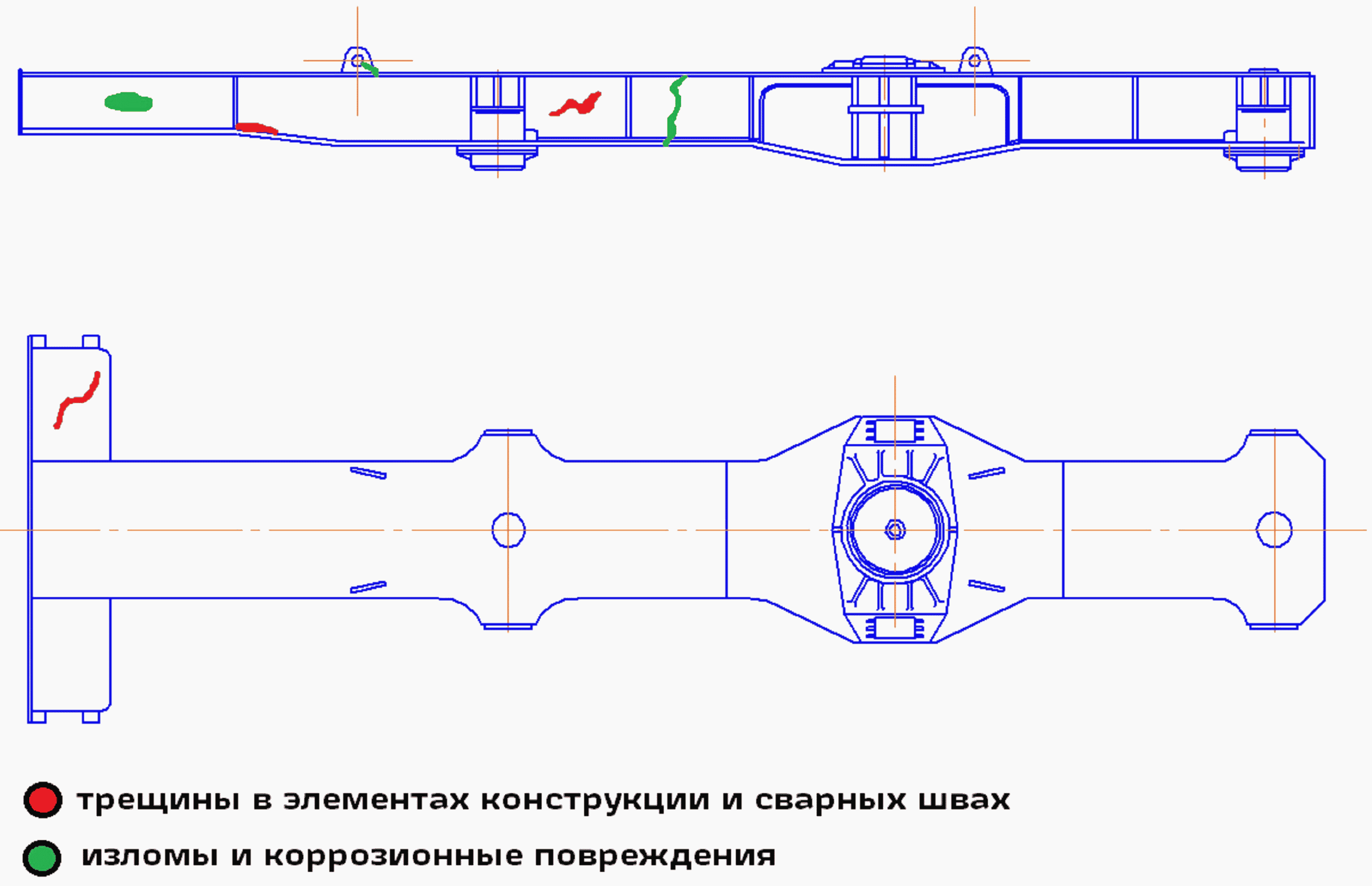

И.3. СОЕДИНИТЕЛЬНЫЕ БАЛКИ
ТРАНСПОРТЕРОВ СОЧЛЕНЕННОГО ТИПА (ТСЧ)
Большая главная балка | Малая соединительная балка |
| |
|
Примечание: Все дефекты показаны условно. При осмотре выявляются дефекты в местах только доступных для визуального осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 69 |
Изм. | Лист | N докум. | Подп. | Дата |

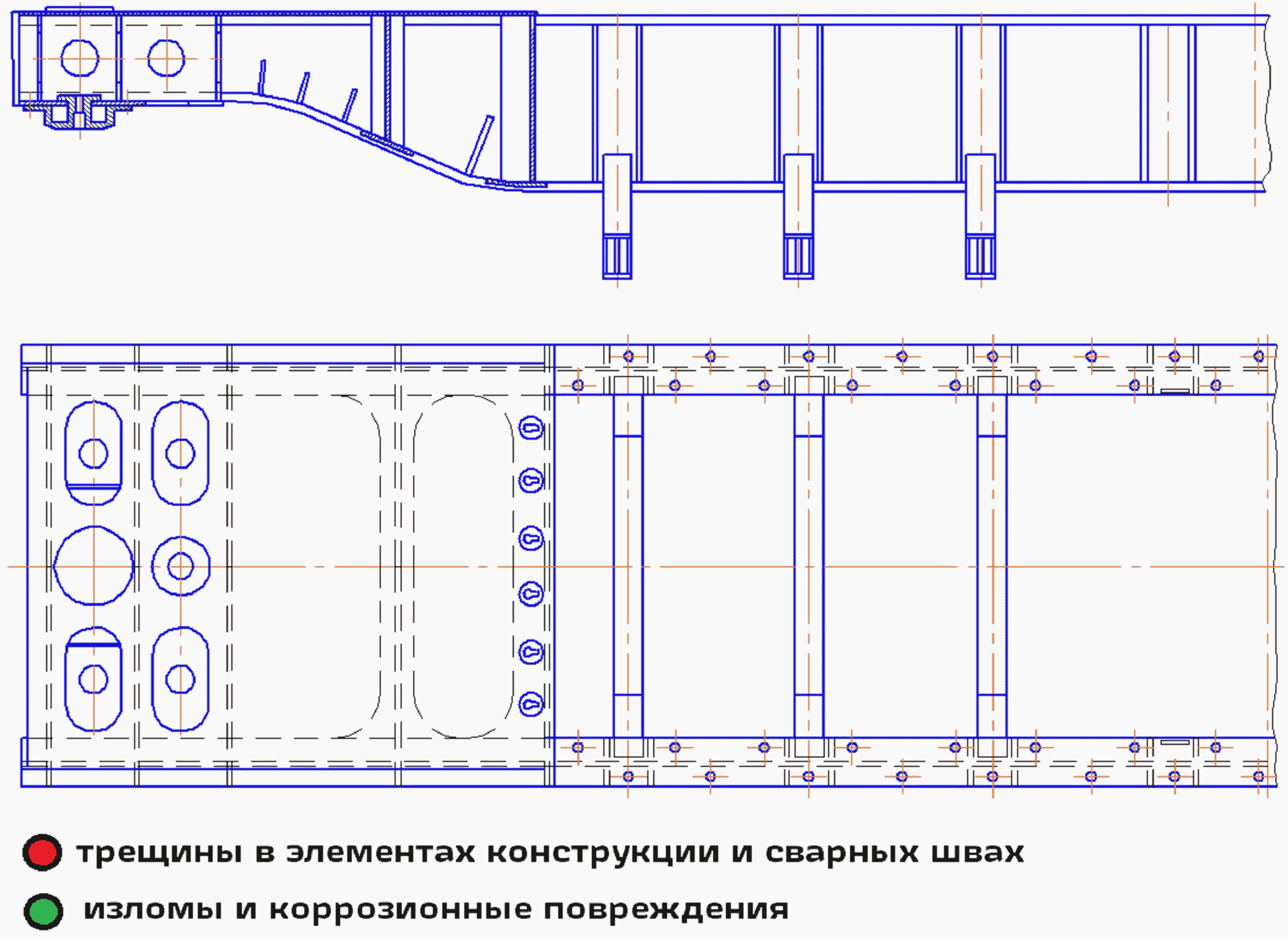

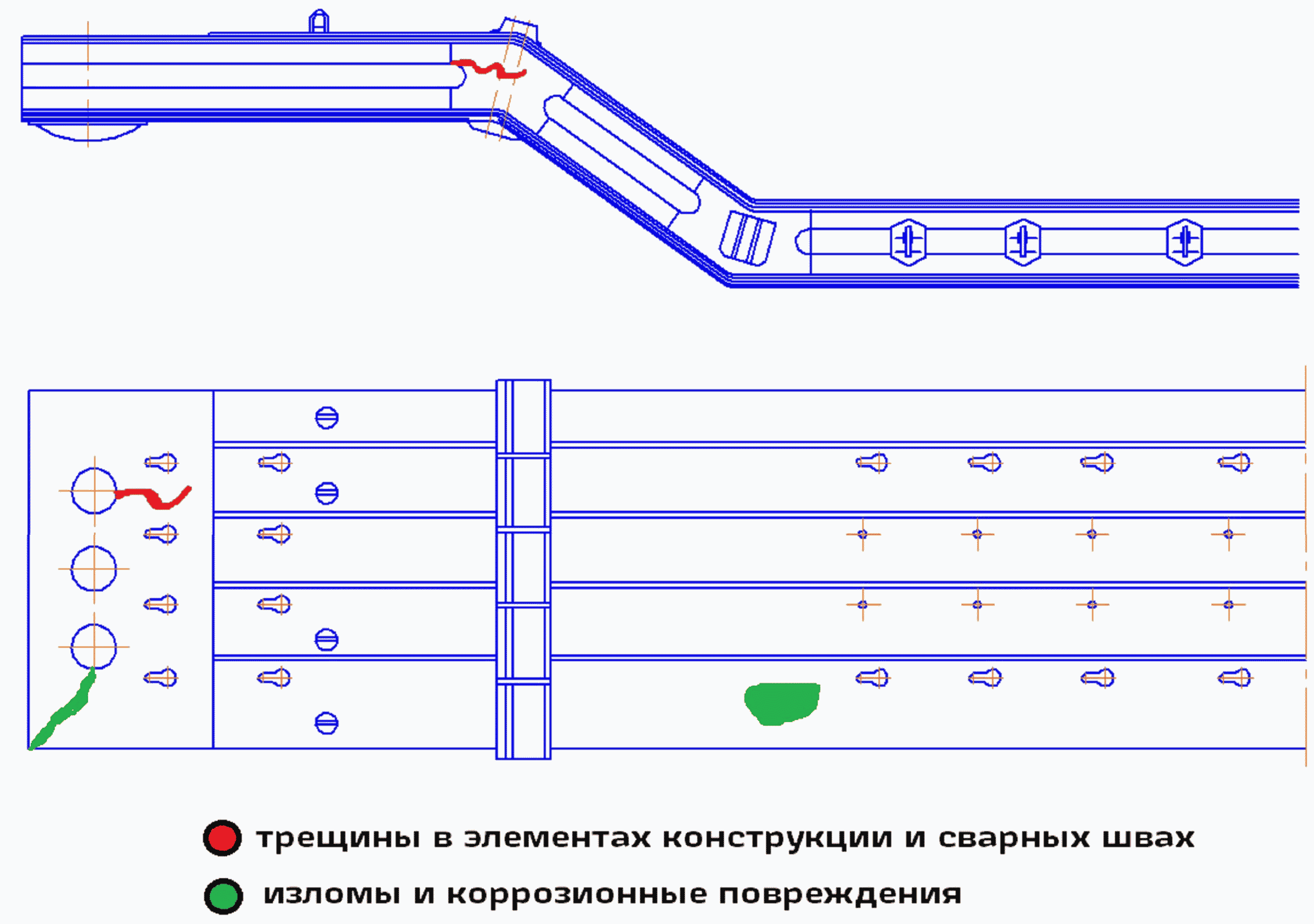

И.4. НЕСУЩИЕ БАЛКИ ТРАНСПОРТЕРОВ СЦЕПНОГО ТИПА (ТСЦ)
И.5. ТУРНИКЕТЫ ТРАНСПОРТЕРОВ СЦЕПНОГО ТИПА (ТСЦ)

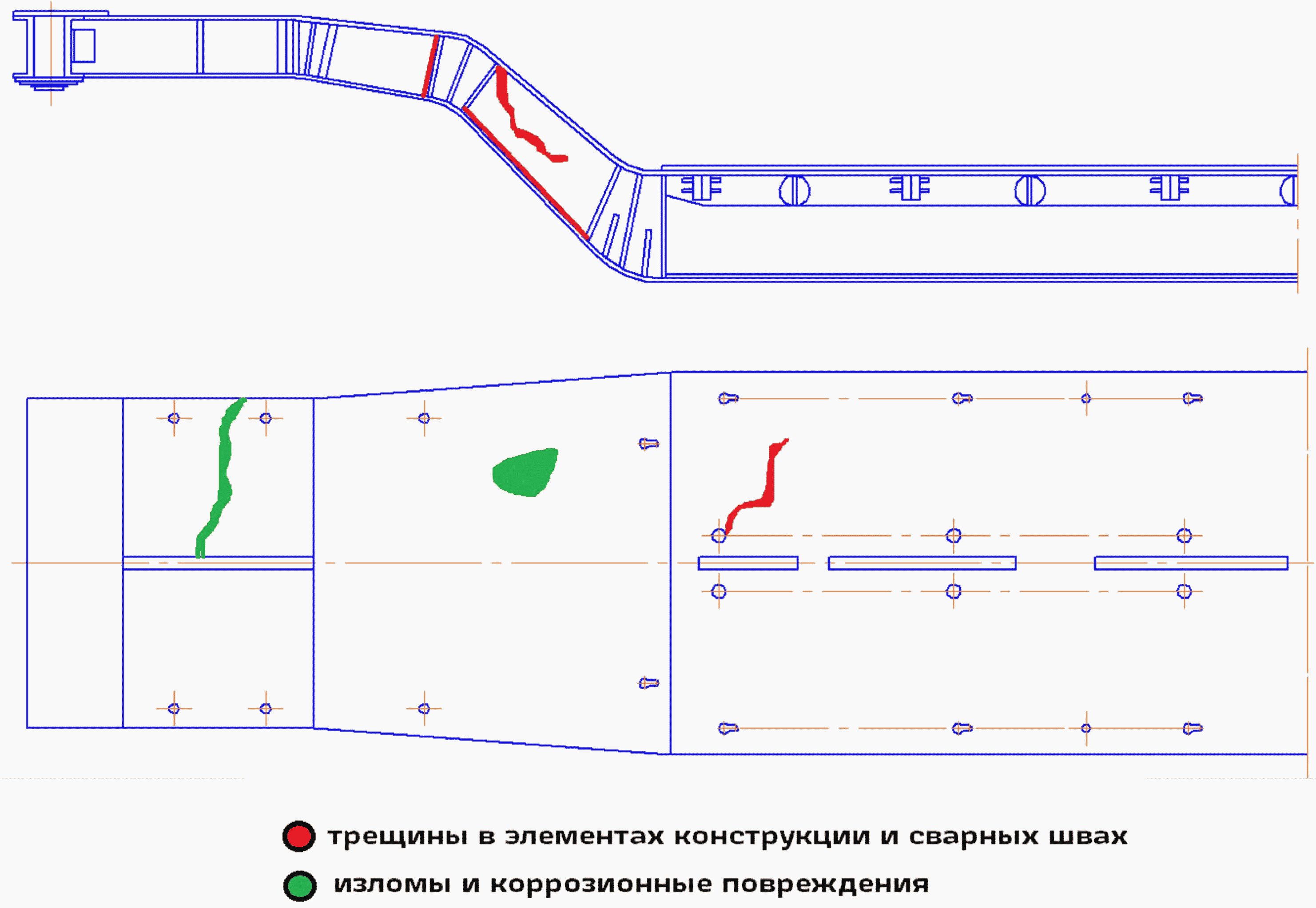

И.6. НЕСУЩИЕ БАЛКИ ТРАНСПОРТЕРОВ КОЛОДЦЕОБРАЗНОГО ТИПА (ТКЛ)
Примечание: Все дефекты показаны условно. При осмотре выявляются дефекты в местах только доступных для визуального осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 70 |
Изм. | Лист | N докум. | Подп. | Дата |

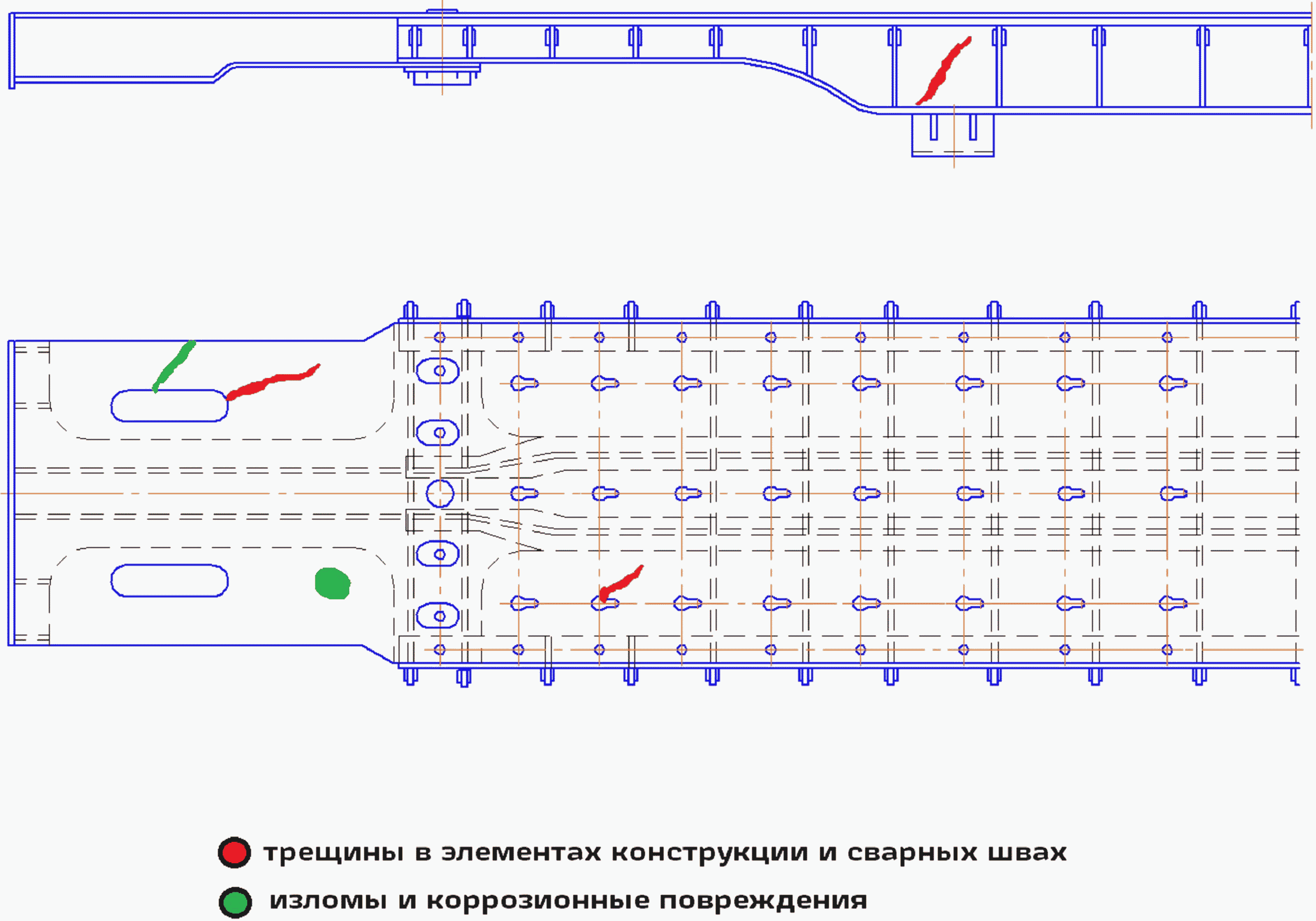

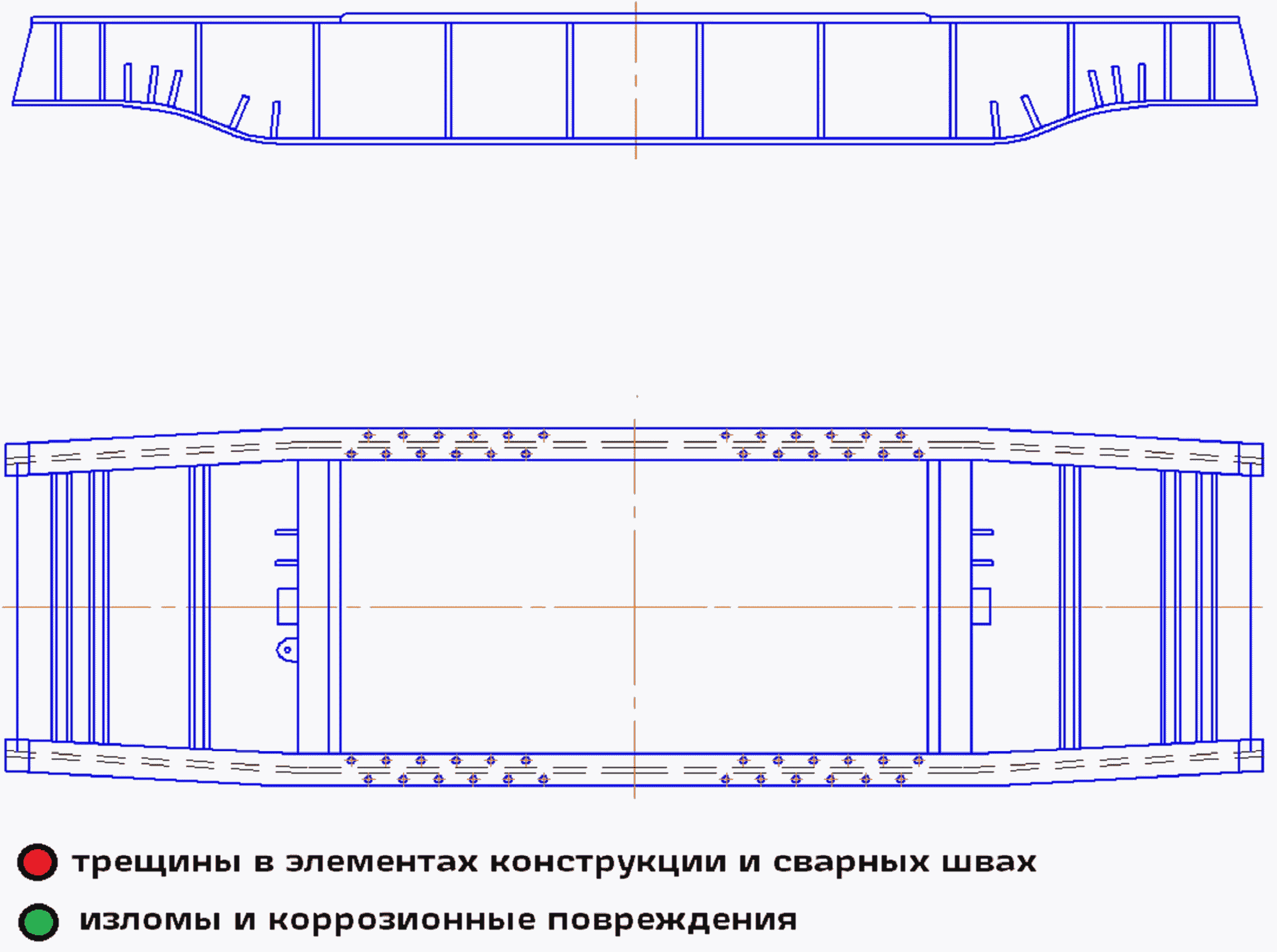

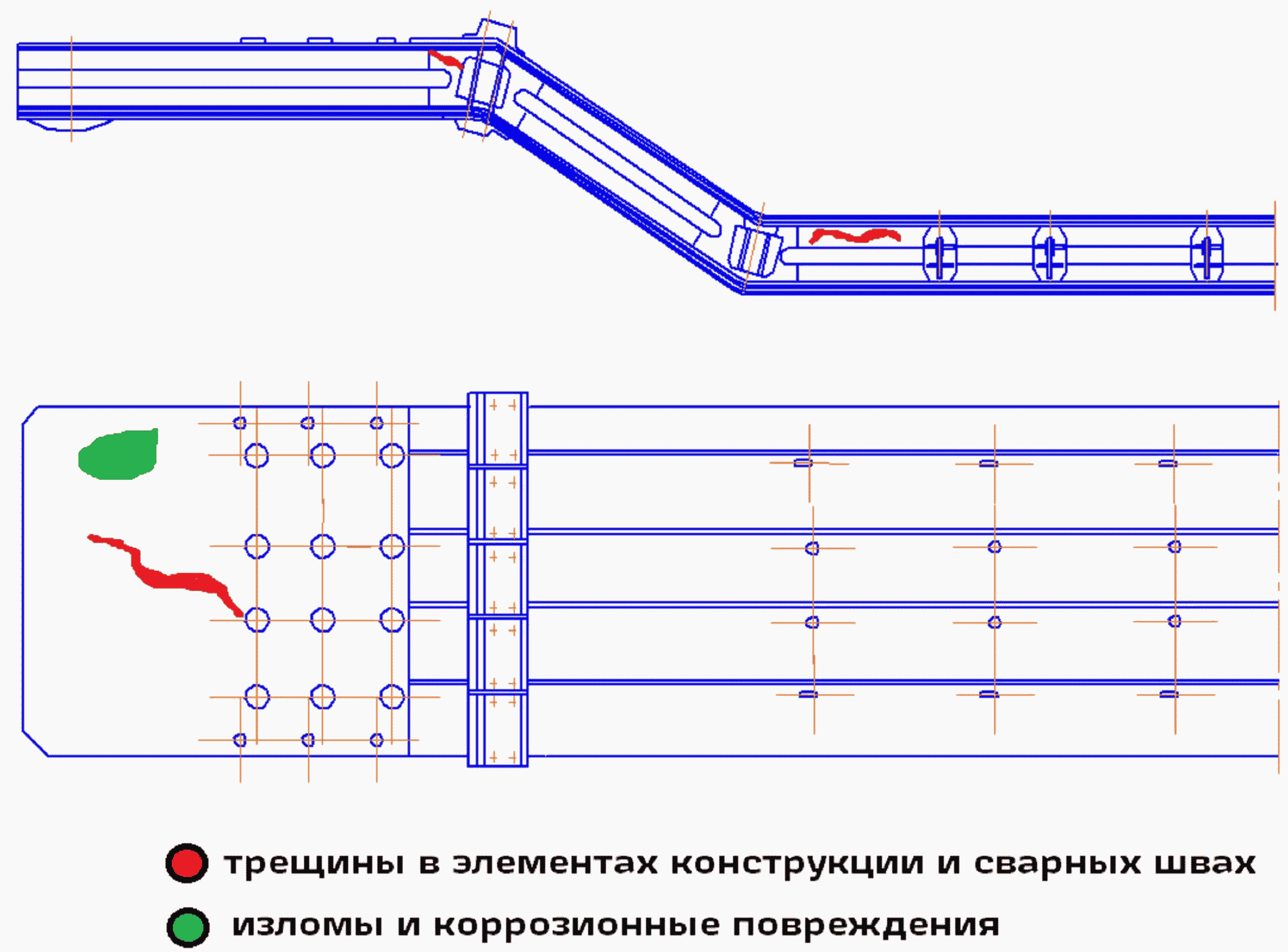

И.7. НЕСУЩИЕ БАЛКИ ТРАНСПОРТЕРОВ ПЛАТФОРМЕННОГО ТИПА (ТПФ)
И.8. НЕСУЩИЕ БАЛКИ ТРАНСПОРТЕРОВ ПЛОЩАДОЧНОГО ТИПА (ТПЛ)
Примечание: Все дефекты показаны условно. При осмотре выявляются дефекты в местах только доступных для визуального осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 71 |
Изм. | Лист | N докум. | Подп. | Дата |
(справочное)
РАБОТ ВЫПОЛНЯЕМЫХ НА ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРАХ
ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ В ОБЪЕМЕ ТО-1
| | Список изменяющих документов (введен Протоколом от 16.10.2019) | |
Наименование узла и операции | Тип транспортера |
Площадочные | Колодцевые | Платформенные | Сцепные | Сочлененные |
Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т |
55 | 62 | 100 | 110 | 120 | 130 | 140 | 150 | 180 | 200 | 220 | 52 | 61 | 80 | 110 | 120 | 64 | 92 | 110 | 120 | 120 | 240 | 340 | 480 | 220 | 240 | 300 | 400 | 500 |
|
ОСМОТР ОСТУКИВАНИЕМ МОЛОТКОМ |
1.1 Поверхности катания колес с целью выявления трещин | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.2 Смотровой крышки ниже ее центра для определения исправности торцевого крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
1.3 Трещин в ободе, диске и ступице колес | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.4 Трещин в любой части оси колесной пары | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.5 Следов контакта с электродом или электросварочным проводом | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.6 Сдвига или ослабления ступицы колеса на подступичной части оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.7 Кольцевых выработок на поверхности катания колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.8 Поверхностного откола наружной грани колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.9 Остроконечного наката | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.10 Бирок на крепительной крышке | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.11 Вмятин смотровой крышки, выпуклостей и протертостей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.12 Ослабления болтового крепления смотровой или крепительной крышек букс | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.13 Разрушения или трещин корпусов букс, крышек смотровых и крепительных | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.14 Сдвига корпуса буксы вдоль оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.15 Выброса смазки на диск и обод колеса, вызванного перегревом подшипников | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
ОСМОТР И ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ ПРИ НАЛИЧИИ |
1.16 Проката по кругу катания | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.17 Неравномерного проката | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.18 Вертикального подреза гребня | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.19 Ползунов (выбоин) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.20 Протертости средней части оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.21 Выщербин на поверхности катания колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.22 Местного уширения обода колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.23 Повреждения поверхности катания колеса ("навар") | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
1.24 Толщины гребня | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.25 Толщины обода колеса по кругу катания | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
1.26 Укрепить крышку смотровую роликовой буксы | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 72 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 72 введен Протоколом от 16.10.2019) |
Продолжение таблицы К1
2. ДВУХОСНЫЕ ТРЕХЭЛЕМЕНТНЫЕ ТЕЛЕЖКИ |
|
2.1 Трещин в боковой раме и надрессорной балке | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.2 Отколов направляющего буртика боковой рамы | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.3 Отколов ушек боковой рамы в местах крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.4 Обрыва, излома или отсутствия крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.5 Ослабления крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.6 Излома (отсутствия) шкворня в тележках | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.7 Трещин, изломов и отколов в фрикционном клине (в видимой зоне) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.8 Трещин, изломов и отколов в фрикционной планке (в видимой зоне) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.9 Трешин в скользуне | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.10 Трешин, изломов или отсутствия колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.11 Болта крепления колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.12 Трещин скоб сменных в буксовом проеме (при наличии) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.13 Изломов, отколов, трещин витков или отсутствие хотя бы одной пружины | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.14 Протертости, коррозийных повреждений более 10% площади сечения витков | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.15 Смыкания витков пружин | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.16 Смещения опорных витков | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.17 Свободного состояния пружин в рессорном комплекте (не нагружена) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.18 В триангеле: - трещин, изгиб или излом струны триангеля; - трещин, изгиб или излом распорки триангеля; - трешин, изгиб или излом траверсы триангеля; - заваренного башмака. | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.19 В тормозной рычажной передаче - износа тормозных колодок; - нарушения регулировки ТРП | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
2.20 Суммарного зазора между скользунами с обеих сторон тележки | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.21 Завышения или занижения фрикционного клина | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
2.22 Замена резино-металлических элементов | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.23 Замена колодок тормозных | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.24 Замена подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.25 Замена втулки резиновой подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.26 Замена втулки металлокерамической подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.27 Замена шайбы упорной валика подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.28 Замена подвески маятниковой | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.29 Замена валика тормозной рычажной передачи | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.30 Замена колодки тормозной полуметаллической с сетчато-проволочным каркасом и чугунными вставками для железнодорожных вагонов | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.31 Замена предохранителя валика подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.32 Замена чеки (клина) тормозной колодки | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.33 Замена втулки полимерной | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.34 Замена/установка болта крепления колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
|
3.1 Трещин в балансире, соединительной или шкворневой балке | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
3.2 Трещин в скользуне | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.3 Изломов или отсутствия планки скользуна | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.4 Валиков, соединяющих балансиры с хоботами боковин трехосных тележек или подкладок боковин | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.5 Обрыва или отсутствия болта, соединяющего шкворневую с поперечными или надрессорными балками | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 73 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 73 введен Протоколом от 16.10.2019) |
Продолжение таблицы К1
4. АВТОСЦЕПНОЕ УСТРОЙСТВО |
|
4.1 Трещин в корпусе автосцепки, излома деталей механизма | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.2 Износа или других повреждений деталей механизма автосцепки, при которых возможен саморасцеп | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.3 Уширения зева, износов рабочих поверхностей по контуру зацепления автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.4 Не закрепленного или закрепленного нетиповым способом валика подъемника, недействующего предохранителя замка от саморасцепа, отсутствие валика подъемника автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.5 Трещин тягового хомута, трещин или изломов клина (валика) тягового хомута | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.6 Излома или трещин центрирующей балочки, маятниковой подвески, неправильно поставленных маятниковых подвесок (широкими головками вниз) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.7 Неисправного или нетипового крепления клина тягового хомута или валика | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.8 Трещин или сквозной потертости корпуса поглощающего аппарата, повреждения поглощающего аппарата, вызывающее потерю упругих свойств | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.9 Ослабления болтов или нетипового крепление планки, поддерживающей тяговый хомут, трещин или изломов планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров; погнутого расцепного рычага | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.10 Цепей или цепи расцепного привода длиной более или менее допустимой: - длинная цепь расцепного привода, если при постановке рукоятки расцепного рычага на горизонтальную полочку кронштейна нижняя часть замка выступает за ударную стенку зева автосцепки; - короткая цепь расцепного привода, если нельзя положить плоскую часть расцепного рычага на горизонтальную полочку кронштейна; - незаваренными звеньями или надрывами в них, прикрепленная нетиповым способом цепь расцепного рычага; | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.11 Не прикрепленные проволокой к кронштейнам рукоятки расцепных рычагов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- наличия посторонних предметов под головками маятниковых подвесок и на центрирующей балочке | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- посторонних предметов под хвостовиком автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- излома направляющего зуба замка (определяемый по выходу его из отверстия корпуса автосцепки) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- сигнального отростка замка | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
4.12 Автосцепки шаблоном N 873 | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.13 Расстояния от упора головы автосцепки до наиболее выступающей части розетки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.14 Длины цепи расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.15 Высоты оси автосцепки над уровнем головки рельсов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.16 Зазора между потолком розетки и хвостовиком корпуса автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.17 Разности по высоте между продольными осями сцепленных автосцепок | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
4.18 Замена кронштейна фиксирующего | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.19 Замена клина тягового хомута | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.20 Замена балочки центрирующей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.21 Замена замкодержателя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.22 Замена замка автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.23 Замена болта автосцепки (с квадратной головкой) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.24 Замена предохранителя автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.25 Замена подъемника замка автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.26 Замена валика подъемника автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.27 Замена подвеска маятниковая | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.28 Замена державки расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.29 Замена клина тягового хомута без буртиков | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.30 Замена рычага расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.31 Замена цепи расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.32 Укрепить планку поддерживающую поглощающего аппарата | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.33 Укрепить кронштейн или державку рычага расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.34 Укрепить цепь расцепную | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 74 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 74 введен Протоколом от 16.10.2019) |
Продолжение таблицы К1
5. ТОРМОЗНОЕ ОБОРУДОВАНИЕ |
|
5.1 Неисправного тормозного оборудования (воздухораспределителя, авторежима, концевого или разобщительного крана, тормозного цилиндра, резервуаров, выпускного клапана, рабочей камеры | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.2 Повреждения воздухопроводов: трещин, прорывов, протертостей и расслоений соединительных рукавов, трещин, надломов и вмятин на воздухопроводах, неплотности соединений, ослабления трубопровода, в местах крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.3 Деталей (приборов) тормозного оборудования с истекшим межремонтным сроком эксплуатации | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.4 Неисправности, нетипового крепления деталей механической части, триангелей, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.5 Трещин или изломов в деталях механической части, отколов проушин колодки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.6 Неправильного крепления колодки в башмаке, неисправного или отсутствия предохранительных устройств и балочки авторежима, нетиповых деталей и шплинтов в узлах | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.7 Неисправного ручного тормоза | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.8 Ослабления крепления деталей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.9 Не отрегулированной рычажной передачи | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.10 Неисправности или отсутствия предохранительных и поддерживающих скоб и устройств | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.11 В тормозной магистрале: - утечки сжатого воздуха в соединениях и из тормозных приборов; - трещин магистральной трубы по резьбе; - протертости, вмятины магистральной трубы; - повреждения подводящей трубы; - трещины, износа резьбы тройника. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.12 В соединительном рукаве: - отсутствие хомута; - излома, трещин наконечника рукава; - износа гребня соединительной головки; - излома, трещин соединительной головки; - забитой канавки для уплотнительного кольца; - вздутия рукава; - обрыва рукава; - расслоения рукава | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.14 В кране концевом: - отколов, трещин корпуса крана; - заклинивания клапана крана. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.15 В воздухораспределителе: - излома, трещины рабочей камеры; - износа резьбы в местах установки шпилек крепления главной и магистральной частей рабочей камеры; - износа резьбы в местах установки накидных гаек подводящих трубок; - ослабления крепления рабочей камеры | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.16 В запасном резервуаре: - износа резьбы, излома штуцера; - трещин, протертостей, вмятин; - ослабление крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.17 В тормозном цилиндре: - ослабление крепления тормозного цилиндра; - излом трещины корпуса тормозного цилиндра; - излом отпускной пружины; - износ манжеты поршня; - износ резьбы штуцера в местах установки накидных гаек подводящих трубок. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
5.18 Фиксации штурвала привода стояночного тормоза в транспортное положение | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.19 Крепления всех приборов, арматуры и трубопровода на вагоне | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.20 Наличия и правильности установки устройств фиксирующих усилие затяжки крепежных гаек (шплинтов, стопорных планок, шайб, контргаек) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.21 Наличия валиков рычажной передачи зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90 град., предохранителя валика подвески триангеля | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.22 Правильности соединения рукавов тормозной магистрали, открытия концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.23 Правильности включения режимов воздухораспределителей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Наличия утечек воздуха в тормозном оборудовании. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Действия автотормозов на чувствительность к торможению и отпуску | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Соответствия выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.25 Правильности регулирования рычажной передачи и действие автоматических регуляторов, выхода штока тормозных цилиндров | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 75 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 75 введен Протоколом от 16.10.2019) |
Продолжение таблицы К1
|
5.26 Толщины колодок | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
5.27 Укрепить скобу концевого крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.28 Укрепить скобу поддерживающую тормозной магистрали | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.29 Укрепить подводящие трубы к авторежиму | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.30 Укрепить цилиндр тормозной | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.31 Укрепить резервуар запасной | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.32 Укрепить камеру рабочую | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.33 Укрепить тройник | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.34 Укрепить планку поддерживающую поглощающего аппарата | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.35 Укрепить кронштейн или державку рычага расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.36 Укрепить цепь расцепную | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.37 Устранить утечки в соединениях трубопровода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.38 Рычажную передачу отрегулировать | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.39 Замена главной части воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.40 Замена магистральной части воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.41 Замена ручки режимного переключателя воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.42 Замена полумуфты, фильтр-полумуфты | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.43 Замена прокладки воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.44 Замена крана разобщительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.45 Замена ручки разобщительного крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.46 Замена ручки концевого крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.47 Замена крана концевого | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.48 Замена ниппеля | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.49 Замена кольца уплотнительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.50 Замена автоматического регулятора | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.51 Замена рукава соединительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.52 Замена кольца уплотнительного соединительного рукава | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.53 Замена прокладки металлорезиновой под балочку авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.54 Замена опорной балочки авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.55 Замена металлической пробки тормозного цилиндра | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.56 Замена предохранительных скоб крепления тормозной магистрали и концевых кранов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.57 Замена муфт соединения труб | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
6. РАМА, БАЛКА, ТУРНИКЕТЫ |
|
6.1 Рам, главных, несущих, концевых соединительных балок, консоли на наличие трещин | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
6.2 Гребенчатых скользунов (тумб) турникетов, скрепленных серьгами для их фиксации с опорами турникетов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.3 Ограничителей скользунов, включая сварные швы (внешние и внутренние) и зазоры между ограничителями и гребенчатыми скользунами | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.4 Подтурникетных скользунов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.5 Шкворней турникетов, колец и втулок, предохраняющих шкворни от выхода из сферических подпятников турникетов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.6 Системы подачи смазки (если она имеется) на подвижном турникете и возможность установки подвижного турникета в нейтральное (среднее) положение | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
7. СМАЗКА ПЯТНИКОВЫХ ОПОР И ВСПОМОГАТЕЛЬНЫХ МЕХАНИЗМОВ |
|
7.1 Проверить на отсутствие дефектов в маслопроводах, масленках, наличие фитилей и масла в них. Недостающее масло пополнить, течь масла устранить. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.2 Произвести смазку скользунов и пятниковых опор концевых и соединительных балок, маслом осевым ГОСТ 610 летом марки "Л", зимой марки "З". | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.3 Произвести смазку подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера (смазкой Литол-24 ГОСТ 21150), шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров, лебедки для подъема цилиндров, валиков сочленения, опор домкрата. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.4 Произвести смазку подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера смазкой Литол-24 ГОСТ 21150 шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров приспособления для постановки валиков, шарниров лебедки для подъема серьги сочленения шарниров предохранительных тумб, шарниров, приспособлений для поворота консолей, упоров консолей, шарнирных звеньев рычажной системы смазкой УС ГОСТ 1033 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 76 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 76 введен Протоколом от 16.10.2019) |
Продолжение таблицы К1
8. СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ |
|
8.1 Подвижных опор с целью выявления трещин в корпусе | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.2 Болтов крепления дорожек | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.3. Устройства поперечного сдвига (салазок, роликов, направляющих, цепных звездочек, цепей, подшипников, нажимных винтов, планок, пальцев, гидравлических цилиндров, поводков, фланцев, распорных элементов, рычагов, разъемных колец, внешних подшипников, крепления, двухстороннего поршневого штока) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.4 Направляющего устройства шкворней (шкворней ползунковых рам, роликов, коленчатых рычагов, гидравлических цилиндров, радиальных шарнирных подшипников, упоров, стоек, направляющих планок) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.5 Подъемного устройства (подъемных цилиндров, упорных шарнирных подшипников, стопоров подъемных цилиндров, линеек и указателей и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.6 Амортизирующего устройства консолей (нажимных роликов, двойных рычагов, пальцев крепления рычагов, гидравлических цилиндров, резьбовых штанг и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.7 Устройства опирания несущих консолей (опорных цилиндров, тележек смещения, направляющих, ходовых винтов) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.8 Водила (балок коробчатого сечения, шарниров крепления балок к несущим консолям и с гидравлическими цилиндрами амортизирующего устройства консолей, вертикальной направляющей балки) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.9 Кабин (пультов управления, винтового стула, печей работающих на жидком топливе, распределительных шкафов, топливных баков, бака для воды, огнетушителей, кроватей. Стола, стульев, шкафа, электроплитки, мойки, туалета, умывальника, верстака, инструментальных полок и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.10 Наличия смазки на поверхности дорожек не допускается | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.11 Устройства бокового смещения груза (роликов, поворотной цапфы большого главного моста, проушин цилиндра бокового смещения, кронштейна водила, фиксирующего валика, линейки для фиксации бокового смещения) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.12 Верхних упоров, полусферы цилиндров верхних упоров, стопорных гаек, установочных винтов, тяг вильчатых головок, болтов, корончатых гаек, сферических гаек | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.13 Устройства установки ширины консоли (шарниров) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.14 Устройства поворота передних частей несущих консолей (шарниров) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.15 Опорного устройство несущих консолей (опорного штока, направляющей трубы, фиксатора удерживающего опорный шток в верхнем положении, опорных тележек, шпинделя, цилиндра опорного устройства) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.16 Устройства боковой качки и подъема груза (аксиального подшипника, шкворня, который обеспечивает возможность подъема консолей, опорных роликов) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.17 Устройства блокирующего шкворня (блокирующего шкворня, фиксатора удерживающего шкворень в верхнем положении) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.18 Устройства для взвешивания | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9. ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ |
|
9.1 Элементов гидросистемы транспортера на предмет герметичности | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.2 Крепление масляных баков, насосных агрегатов, пультов управления с редукционными и обратными клапанами, трубопроводов, целостность шлангов высокого давления | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.3 Насосного узла, состоящего из масляного резервуара с расположенными на нем ручным насосом, спускным вентилем, обратным клапаном, маслоконтрольными глазками, фильтром высокого давления, манометром, шариковыми запорными клапанами, заливной горловиной с уплотнением, предохранительным клапаном | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.4 Насосного агрегата смонтированного на масляном резервуаре | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.5 Подъемных гидроцилиндров, цилиндров поперечного сдвига, амортизирующих устройств консолей, гидроцилиндров направляющих устройств шкворней, двукратно отпираемых обратных клапанов, импульсных клапанов, гидроаккумуляторов амортизирующих и направляющих устройств, опорных гидроцилиндров, запорных вентилей | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.6 Выносных дополнительных пультов управления амортизирующими устройствами консолей, соединительных трубопроводов и шлангопроводов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
9.7 Уровня масла в маслобаках. При необходимости долить масло | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.8 Работоспособности гидравлической системы | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.9 Технического состояния маслопроводов и масленок | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.10 Зазоров между зажимными роликами амортизаторов консолей и салазками поперечного сдвига, который должен быть 1 мм на одной из сторон в каждой половине транспортера | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.11 Уровня рабочей жидкости (масла) в масляном резервуаре гидравлической установки в машинном отсеке | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.12 Загрязненности фильтра высокого давления однократного применения (на масляном резервуаре) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.13 Состояния блокировки салазок поперечного сдвига | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.14 Давления масла в гидроаккумуляторах | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.15 Фиксации блокирующего шкворня в верхнем положении, если транспортер настроен на работу с внутренней направляющей | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.16 Блокировки штока поршня устройства для опирания несущей консоли | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.17 Состояния блокировки цилиндра бокового смещения с водилом | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.18 Срабатывания аварийной сигнализации | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 77 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 77 введен Протоколом от 16.10.2019) |
Окончание таблицы К1
|
9.19 Произвести очистку вставки воздуховсасывающего фильтра на масляном резервуаре | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.20 Устранить негерметичность затяжкой болтов или накидных гаек, при необходимости, заменяют уплотнения. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.21 Через каждые 10 часов работы насоса осматривать силикагелевый осушитель | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.22 Периодически (через 30 минут) проводить контроль давления масла в гидрогазовых аккумуляторах | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.23 После первых 10 часов работы насосного агрегата, а затем через каждые 30 часов работы проверять фильтр на линии слива. При сильном загрязнении фильтр заменить. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10. ЭЛЕКТРООБОРУДОВАНИЕ ТРАНСПОРТЕРОВ И ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
10.1 Дизелей и приборов, агрегатов, генераторов, стартеров, а также трубопроводов, на надежность крепления, выявления трещин и внешних повреждений | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
10.2 Слить отстой воды из воздушного фильтра | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.3 Очистить наружные части дизеля и аккумуляторные батареи от пыли и грязи, устранить подтекание масла, топлива | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.4 Через каждые 10 часов работы дизеля очистить воздушный фильтр | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.5 Через каждые 120 часов работы дизеля заменить масло в картере дизеля, заменить фильтрующий пакет масляного фильтра, очистить охлаждающие ребра цилиндров со съемом воздухонаправляющего кожуха и предохранительных щитов, проверить уровень плотности электролита в аккумуляторных батареях | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.6 Через каждые 240 часов работы дизеля дополнительно проверить зазор в клапанах газораспределения на холодном дизеле | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.7 Пуск дизеля производить каждые 10 - 15 дней. Для сохранности аккумуляторной батареи не следует работать статером более 10 секунд | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
10.8 Зарядку аккумуляторных батарей по накалу ламп аварийного освещения | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.9 Уровня масла в картере дизеля | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.10 Наличия топлива в расходном баке | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.11 Натяжения клиновидного ремня | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.12 Состояния электрооборудования, отсутствия повреждений и обрывов кабелей, наличие и целостность заземлений, исправность включателей, переключателей, розеток, предохранителей, штепсельных разъемов, клемм | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.13 Электродвигателя гидравлического насоса | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.14 Исправности контактов и изоляции переносных кабелей, розеток, переносных ламп и прожекторов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.15 Отсутствия повреждений аппаратов, изоляции проводов, лакокрасочных покрытий | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.16 Статера, генератора трехфазного тока, генератора для зарядки аккумуляторных батарей | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.17 Сопротивления изоляции силовых цепей и цепей управления при подключении силового кабеля к внешнему источнику | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.18 Технического состояния электроприводов насосных станций. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.19 Пульта управления гидравлической системой, кнопок для включения и отключения электродвигателя насосной станции, тумблера, розетки, штепсельных разъемов, сигнальных ламп, пакетных выключателей трансформатора, электродвигателя, автоматических выключателей, магнитных пускателей, трансформатора, предохранителей, наличие кабелей. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
Примечание:
1. Все работы по осмотру, проверке и измерениям являются обязательными.
2. Работы по ремонту и\или замене узлов и деталей, указанных в перечне, выполняются дополнительно по результатам осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 78 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 78 введен Протоколом от 16.10.2019) |
(справочное)
РАБОТ ВЫПОЛНЯЕМЫХ НА ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРАХ
ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ В ОБЪЕМЕ ТО-2
| | Список изменяющих документов (введен Протоколом от 16.10.2019) | |
Наименование узла и операции | Тип транспортера |
Площадочные | Колодцевые | Платформенные | Сцепные | Сочлененные |
Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т | Грузоподъемность, т |
55 | 62 | 100 | 110 | 120 | 130 | 140 | 150 | 180 | 200 | 220 | 52 | 61 | 80 | 110 | 120 | 64 | 92 | 110 | 120 | 120 | 240 | 340 | 480 | 220 | 240 | 300 | 400 | 500 |
|
ОСМОТР ОСТУКИВАНИЕМ МОЛОТКОМ |
1.1 Поверхности катания колес с целью выявления трещин | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.2 Смотровой крышки ниже ее центра для определения исправности торцевого крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
1.3 Трещин в ободе, диске и ступице колес | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.4 Трещин в любой части оси колесной пары | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.5 Следов контакта с электродом или электросварочным проводом | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.6 Сдвига или ослабления ступицы колеса на подступичной части оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.7 Кольцевых выработок на поверхности катания колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.8 Поверхностного откола наружной грани колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.9 Остроконечного наката | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.10 Бирок на крепительной крышке | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.11 Вмятин смотровой крышки, выпуклостей и протертостей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.12 Ослабления болтового крепления смотровой или крепительной крышек букс | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.13 Разрушения или трещин корпусов букс, крышек смотровых и крепительных | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.14 Сдвига корпуса буксы вдоль оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.15 Выброса смазки на диск и обод колеса, вызванного перегревом подшипников | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
ОСМОТР И ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ ПРИ НАЛИЧИИ |
1.16 Проката по кругу катания | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.17 Неравномерного проката | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.18 Вертикального подреза гребня | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.19 Ползунов (выбоин) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.20 Протертости средней части оси | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.21 Выщербин на поверхности катания колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.22 Местного уширения обода колеса | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.23 Повреждения поверхности катания колеса ("навар") | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
1.24 Толщины гребня | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
1.25 Толщины обода колеса по кругу катания | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
1.26 Укрепить крышку смотровую роликовой буксы | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 79 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 79 введен Протоколом от 16.10.2019) |
Продолжение таблицы Л1
2. ДВУХОСНЫЕ ТРЕХЭЛЕМЕНТНЫЕ ТЕЛЕЖКИ |
|
2.1 Трещин в боковой раме и надрессорной балке | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.2 Отколов направляющего буртика боковой рамы | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.3 Отколов ушек боковой рамы в местах крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.4 Обрыва, излома или отсутствия крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.5 Ослабления крепления фрикционных планок | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.6 Излома (отсутствия) шкворня в тележках | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.7 Трещин, изломов и отколов в фрикционном клине (в видимой зоне) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.8 Трещин, изломов и отколов в фрикционной планке (в видимой зоне) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.9 Трещин в скользуне | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.10 Трещин, изломов или отсутствия колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.11 Болта крепления колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.12 Трещин скоб сменных в буксовом проеме (при наличии) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.13 Изломов, отколов, трещин витков или отсутствие хотя бы одной пружины | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.14 Протертости, коррозийных повреждений более 10% площади сечения витков | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.15 Смыкания витков пружин | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.16 Смещения опорных витков | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.17 Свободного состояния пружин в рессорном комплекте (не нагружена) | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.18 В триангеле: - трещин, изгиб или излом струны триангеля; - трещин, изгиб или излом распорки триангеля; - трещин, изгиб или излом траверсы триангеля; - заваренного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.19 В тормозной рычажной передаче - износа тормозных колодок; - нарушения регулировки ТРП. | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
2.20 Суммарного зазора между скользунами с обеих сторон тележки | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.21 Завышения или занижения фрикционного клина | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
2.22 Замена резино-металлических элементов | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.23 Замена колодок тормозных | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.24 Замена подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.25 Замена втулки полимерной подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.26 Замена втулки резиновой подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.27 Замена втулки металлокерамической подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.28 Замена шайбы упорной валика подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.29 Замена валика подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.30 Замена валика тормозной рычажной передачи | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.31 Замена колодки тормозной полуметаллической с сетчато-проволочным каркасом и чугунными вставками для железнодорожных вагонов | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.32 Замена предохранителя валика подвески тормозного башмака | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.33 Замена чеки (клина) тормозной колодки | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.34 Замена/установка болта крепления колпака скользуна | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.35 Смазывание поверхности трения скользуна смазкой | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
2.36 Смазывание поверхности подпятника смазкой | + | + | + | + | + | + | - | + | + | + | + | + | + | - | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
|
3.1 Трещин в балансире, соединительной или шкворневой балке | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
3.2 Трещин в скользуне | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.3 Изломов или отсутствия планки скользуна | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.4 Валиков, соединяющих балансиры с хоботами боковин трехосных тележек или подкладок боковин | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
3.5 Обрыва или отсутствия болта, соединяющего шкворневую с поперечными или надрессорными балками | - | - | - | - | - | - | + | - | - | - | - | - | - | + | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 80 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 80 введен Протоколом от 16.10.2019) |
Продолжение таблицы Л1
4. АВТОСЦЕПНОЕ УСТРОЙСТВО |
|
4.1 Трещин в корпусе автосцепки, излома деталей механизма | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.2 Износа или других повреждений деталей механизма автосцепки, при которых возможен саморасцеп | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.3 Уширения зева, износов рабочих поверхностей по контуру зацепления автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.4 Не закрепленного или закрепленного нетиповым способом валика подъемника, недействующего предохранителя замка от саморасцепа, отсутствие валика подъемника автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.5 Трещин тягового хомута, трещин или изломов клина (валика) тягового хомута | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.6 Излома или трещин центрирующей балочки, маятниковой подвески, неправильно поставленных маятниковых подвесок (широкими головками вниз) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.7 Неисправного или нетипового крепления клина тягового хомута или валика | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.8 Трещин или сквозной потертости корпуса поглощающего аппарата, повреждения поглощающего аппарата, вызывающее потерю упругих свойств | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.9 Ослабления болтов или нетипового крепления планки, поддерживающей тяговый хомут, трещин или изломов планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров; погнутого расцепного рычага | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.10 Цепей или цепи расцепного привода длиной более или менее допустимой: - длинная цепь расцепного привода, если при постановке рукоятки расцепного рычага на горизонтальную полочку кронштейна нижняя часть замка выступает за ударную стенку зева автосцепки; - короткая цепь расцепного привода, если нельзя положить плоскую часть расцепного рычага на горизонтальную полочку кронштейна; - незаваренными звеньями или надрывами в них, прикрепленная нетиповым способом цепь расцепного рычага; | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.11 Не прикрепленные проволокой к кронштейнам рукоятки расцепных рычагов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- наличия посторонних предметов под головками маятниковых подвесок и на центрирующей балочке | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- посторонних предметов под хвостовиком автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- излома направляющего зуба замка (определяемый по выходу его из отверстия корпуса автосцепки) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
- сигнального отростка замка | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
4.12 Автосцепки шаблоном N 873 | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.13 Расстояния от упора головы автосцепки до наиболее выступающей части розетки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.14 Длины цепи расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.15 Высоты оси автосцепки над уровнем головки рельсов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.16 Зазора между потолком розетки и хвостовиком корпуса автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.17 Разности по высоте между продольными осями сцепленных автосцепок | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
4.18 Замена кронштейна фиксирующего | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.19 Замена клина тягового хомута | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.20 Замена балочки центрирующей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.21 Замена замкодержателя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.22 Замена замка автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.23 Замена болта автосцепки (с квадратной головкой) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.24 Замена предохранителя автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.25 Замена подъемника замка автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.26 Замена валика подъемника автосцепки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.27 Замена подвески маятниковой | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.28 Замена державки расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.29 Замена клина тягового хомута без буртиков | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.30 Замена рычага расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.31 Замена цепи расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.32 Укрепить планку поддерживающую поглощающего аппарата | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.33 Укрепить кронштейн или державку рычага расцепного привода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
4.34 Укрепить цепь расцепную | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 81 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 81 введен Протоколом от 16.10.2019) |
Продолжение таблицы Л1
5. ТОРМОЗНОЕ ОБОРУДОВАНИЕ |
|
5.1 Неисправного тормозного оборудования (воздухораспределителя, авторежима, концевого или разобщительного крана, тормозного цилиндра, резервуаров, выпускного клапана, рабочей камеры) | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.2 Повреждения воздухопроводов: трещин, прорывов, протертостей и расслоений соединительных рукавов, трещин, надломов и вмятин на воздухопроводах, неплотности соединений, ослабления трубопровода, в местах крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.3 Деталей (приборов) тормозного оборудования с истекшим межремонтным сроком эксплуатации | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.4 Неисправности, нетипового крепления деталей механической части, триангелей, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.5 Трещин или изломов в деталях механической части, отколов проушин колодки | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.6 Неправильного крепления колодки в башмаке, неисправного или отсутствия предохранительных устройств и балочки авторежима, нетиповых деталей и шплинтов в узлах | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.7 Неисправного ручного тормоза | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.8 Ослабления крепления деталей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.9 Не отрегулированной рычажной передачи | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.10 Неисправности или отсутствия предохранительных и поддерживающих скоб и устройств | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.11 В тормозной магистрали: - утечки сжатого воздуха в соединениях и из тормозных приборов; - трещин магистральной трубы по резьбе; - протертости, вмятины магистральной трубы; - повреждения подводящей трубы; - трещины. износа резьбы тройника. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.12 В соединительном рукаве: - отсутствие хомута; - излома, трещин наконечника рукава; - износа гребня соединительной головки; - излома, трещин соединительной головки; - забитой канавки для уплотнительного кольца; - вздутия рукава; - обрыва рукава; - расслоения рукава | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.14 В кране концевом: - отколов, трещин корпуса крана; - заклинивания клапана крана. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.15 В воздухораспределителе: - излома, трещины рабочей камеры; - износа резьбы в местах установки шпилек крепления главной и магистральной частей рабочей камеры; - износа резьбы в местах установки накидных гаек подводящих трубок; - ослабления крепления рабочей камеры | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.16 В запасном резервуаре: - износа резьбы, излома штуцера; - трещин, протертостей, вмятин; - ослабление крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.17 В тормозном цилиндре: - ослабление крепления тормозного цилиндра; - излом трещины корпуса тормозного цилиндра; - излом отпускной пружины; - износ манжеты поршня; - износ резьбы штуцера в местах установки накидных гаек подводящих трубок. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
|
5.18 Фиксации штурвала привода стояночного тормоза в транспортное положение | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.19 Крепления всех приборов, арматуры и трубопровода на вагоне | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.20 Наличия и правильности установки устройств фиксирующих усилие затяжки крепежных гаек (шплинтов, стопорных планок, шайб, контргаек | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.21 Наличия валиков рычажной передачи зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90 град., предохранителя валика подвески триангеля | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.22 Правильности соединения рукавов тормозной магистрали, открытия концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.23 Правильности включения режимов воздухораспределителей | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Наличия утечек воздуха в тормозном оборудовании. | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Действия автотормозов на чувствительность к торможению и отпуску | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.24 Соответствия выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.25 Правильности регулирования рычажной передачи и действие автоматических регуляторов, выхода штока тормозных цилиндров | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.26 Произвести опробование тормозов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 82 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 82 введен Протоколом от 16.10.2019) |
Продолжение таблицы Л1
|
5.27 Толщины колодок | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
5.28 Укрепить скобу концевого крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.29 Укрепить скобу поддерживающую тормозной магистрали | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.30 Укрепить подводящие трубы к авторежиму | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.31 Укрепить цилиндр тормозной | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.32 Укрепить резервуар запасной | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.33 Укрепить камеру рабочую | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.34 Укрепить тройник | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.35 Устранить утечки в соединениях трубопровода | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.36 Рычажную передачу отрегулировать | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.37 Замена главной части воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.38 Замена магистральной части воздухораспеределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.39 Замена ручки режимного переключателя воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.40 Замена полумуфты, фильтр-полумуфты | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.41 Замена прокладки воздухораспределителя | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.42 Замена крана разобщительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.43 Замена ручки разобщительного крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.44 Замена ручки концевого крана | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.45 Замена крана концевого | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.46 Замена ниппеля | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.47 Замена кольца уплотнительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.48 Замена автоматического регулятора | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.49 Замена рукава соединительного | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.50 Замена кольца уплотнительного соединительного рукава | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.51 Замена прокладки металлорезиновой под балочку авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.52 Замена опорной балочки авторежима | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.53 Замена металлической пробки тормозного цилиндра или клапана золотникового | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.54 Замена предохранительных скоб крепления тормозной магистрали и концевых кранов | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.55 Замена муфт соединения труб | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.56 Замена сетчатого-войлочного фильтра | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.57 Смазка оси шарнирных соединений тормозной рычажной передачи | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
5.58 Замена деталей безрезьбовой арматуры | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
6. РАМА, БАЛКА, ТУРНИКЕТЫ |
|
6.1 Рам, главных, несущих, концевых соединительных балок, консоли на наличие трещин | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + | + |
6.2 Гребенчатых скользунов (тумб) турникетов, скрепленных серьгами для их фиксации с опорами турникетов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.3 Ограничителей скользунов, включая сварные швы (внешние и внутренние) и зазоры между ограничителями и гребенчатыми скользунами | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.4 Подтурникетных скользунов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.5 Шкворней турникетов, колец и втулок, предохраняющих шкворни от выхода из сферических подпятников турникетов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
6.6 Системы подачи смазки (если она имеется) на подвижном турникете и возможность установки подвижного турникета в нейтральное (среднее) положение | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | - | - | - | - | - |
7. СМАЗКА ПЯТНИКОВЫХ ОПОР И ВСПОМОГАТЕЛЬНЫХ МЕХАНИЗМОВ |
|
7.1 Проверить на отсутствие дефектов в маслопроводах, масленках, наличие фитилей и масла в них. Недостающее масло пополнить, течь масла устранить. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.2 Произвести смазку скользунов и пятниковых опор концевых и соединительных балок, маслом осевым ГОСТ 610 летом марки "Л", зимой марки "З". | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.3 Произвести смазку подшипников подвижных опор, шаровых узлов водил шарниров лебедки для передвижения транспортера (смазкой Литол-24 ГОСТ 21150), шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров, лебедки для подъема цилиндров, валиков сочленения, опор домкрата. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
7.4 Произвести смазку подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера смазкой Литол-24 ГОСТ 21150 шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров приспособления для постановки валиков, шарниров лебедки для подъема серьги сочленения шарниров предохранительных тумб, шарниров, приспособлений для поворота консолей, упоров консолей, шарнирных звеньев рычажной системы смазкой УС ГОСТ 1033 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 83 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 83 введен Протоколом от 16.10.2019) |
Продолжение таблицы Л1
8. СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ |
|
8.1 Подвижных опор с целью выявления трещин в корпусе | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.2 Болтов крепления дорожек | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.3 Устройства поперечного сдвига (салазок, роликов, направляющих, цепных звездочек, цепей, подшипников, нажимных винтов, планок, пальцев, гидравлических цилиндров, поводков, фланцев, распорных элементов, рычагов, разъемных колец, внешних подшипников, крепления, двухстороннего поршневого штока) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.4 Направляющего устройства шкворней (шкворней ползунковых рам, роликов, коленчатых рычагов, гидравлических цилиндров, радиальных шарнирных подшипников, упоров, стоек, направляющих планок) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.5 Подъемного устройства (подъемных цилиндров, упорных шарнирных подшипников, стопоров подъемных цилиндров, линеек и указателей и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.6 Амортизирующего устройства консолей (нажимных роликов, двойных рычагов, пальцев крепления рычагов, гидравлических цилиндров, резьбовых штанг и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.7 Устройства опирания несущих консолей (опорных цилиндров, тележек смещения, направляющих, ходовых винтов) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.8 Водила (балок коробчатого сечения, шарниров крепления балок к несущим консолям и с гидравлическими цилиндрами амортизирующего устройства консолей, вертикальной направляющей балки) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.9 Кабин (пультов управления, винтового стула, печей работающих на жидком топливе, распределительных шкафов, топливных баков, бака для воды, огнетушителей, кроватей, стола, стульев, шкафа, электроплитки, мойки, туалета, умывальника, верстака, инструментальных полок и др.) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.10 Наличия смазки на поверхности дорожек не допускается | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.11 Устройства бокового смещения груза (роликов, поворотной цапфы большого главного моста, проушин цилиндра бокового смещения, кронштейна водила, фиксирующего валика, линейки для фиксации бокового смещения) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.12 Верхних упоров, полусферы цилиндров верхних упоров, стопорных гаек, установочных винтов, тяг вильчатых головок, болтов, корончатых гаек, сферических гаек | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.13 Устройства установки ширины консоли (шарниров) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.14 Устройства поворота передних частей несущих консолей (шарниров) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.15 Опорного устройство несущих консолей (опорного штока, направляющей трубы, фиксатора удерживающего опорный шток в верхнем положении, опорных тележек, шпинделя, цилиндра опорного устройства) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.16 Устройства боковой качки и подъема груза (аксиального подшипника, шкворня, который обеспечивает возможность подъема консолей, опорных роликов) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.17 Устройства блокирующего шкворня (блокирующего шкворня, фиксатора удерживающего шкворень в верхнем положении) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
8.18 Устройства для взвешивания | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9. ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ |
|
9.1 Элементов гидросистемы транспортера на предмет герметичности | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.2 Крепление масляных баков, насосных агрегатов, пультов управления с редукционными и обратными клапанами, трубопроводов, целостность шлангов высокого давления | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.3 Насосного узла, состоящего из масляного резервуара с расположенными на нем ручным насосом, спускным вензелем, обратным клапаном, маслоконтрольными глазками, фильтром высокого давления, манометром, шариковыми запорными клапанами, заливной горловиной с уплотнением, предохранительным клапаном | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.4 Насосного агрегата смонтированного на масляном резервуаре | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.5 Подъемных гидроцилиндров, цилиндров поперечного сдвига, амортизирующих устройств консолей, гидроцилиндров направляющих устройств шкворней, двукратно отпираемых обратных клапанов, импульсных клапанов, гидроаккумуляторов амортизирующих и направляющих устройств, опорных гидроцилиндров, запорных вентилей | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.6 Выносных дополнительных пультов управления амортизирующими устройствами консолей, соединительных трубопроводов и шлангопроводов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
9.7 Уровня рабочей жидкости (масла) в масляном резервуаре гидравлической установки в машинном отсеке и в прозрачном масляном резервуаре импульсного датчика в обеих половинах транспортера | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.8 Загрязненности фильтра высокого давления однократного применения (на масляном резервуаре) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
9.9 Удалить воздух из элементов гидросистемы | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.10 Заблокировать систему амортизации закрыванием запорных клапанов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.11 Перед длительным рейсом без груза произвести механическую блокировку системы амортизации | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.12 Установить страховочные струбцины между водилом и несущей консолью | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.13 Заблокировать направляющее устройство шкворня | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
9.14 Удалить ограничительные пластины | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 84 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 84 введен Протоколом от 16.10.2019) |
Окончание таблицы Л1
10. ЭЛЕКТРООБОРУДОВАНИЕ ТРАНСПОРТЕРОВ И ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
10.1 Дизелей и приборов, агрегатов, генераторов, стартеров, а также трубопроводов, на надежность крепления, выявления трещин и внешних повреждений | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
10.2 Слить отстой воды из воздушного фильтра | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.3 Очистить наружные части дизеля и аккумуляторные батареи от пыли и грязи, устранить подтекание масла, топлива | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.4 Через каждые 10 часов работы дизеля очистить воздушный фильтр | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.5 Через каждые 120 часов работы дизеля заменить масло в картере дизеля, заменить фильтрующий пакет масляного фильтра, очистить охлаждающие ребра цилиндров со съемом воздухонаправляющего кожуха и предохранительных щитов, проверить уровень плотности электролита в аккумуляторных батареях | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.6 Через каждые 240 часов работы дизеля дополнительно проверить зазор в клапанах газораспределения на холодном дизеле | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.7 Пуск дизеля производить каждые 10 - 15 дней. Для сохранности аккумуляторной батареи не следует работать статером более 10 секунд | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.8 Произвести пуск дизеля с проверкой работы электрического оборудования и гидросистемы | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
|
10.9 Зарядку аккумуляторных батарей по накалу ламп аварийного освещения | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.10 Уровня масла в картере дизеля | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.11 Наличия топлива в расходном баке | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.12 Натяжения клиновидного ремня | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.13 Состояния электрооборудования, отсутствия повреждений и обрывов кабелей, наличие и целостность заземлений, исправность включателей, переключателей, розеток, предохранителей, штепсельных разъемов, клемм | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.14 Электродвигателя гидравлического насоса | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.15 Исправности контактов и изоляции переносных кабелей, розеток, переносных ламп и прожекторов | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.16 Отсутствия повреждений аппаратов, изоляции проводов, лакокрасочных покрытий | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.17 Статера, генератора трехфазного тока, генератора для зарядки аккумуляторных батарей | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.18 Сопротивления изоляции силовых цепей и цепей управления при подключении силового кабеля к внешнему источнику | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.19 Технического состояния электроприводов насосных станций. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
10.20 Пульта управления гидравлической системой, кнопок для включения и отключения электродвигателя насосной станции, тумблера, розетки штепсельных разъемов, сигнальных ламп, пакетных выключателей трансформатора, электродвигателя, автоматических выключателей, магнитных пускателей, трансформатора, предохранителей, наличие кабелей. | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | + | + | + | + | + |
Примечание:
1. Все работы по осмотру, проверке и измерениям являются обязательными.
2. Работы по ремонту и\или замене узлов и деталей, указанных в перечне, выполняются дополнительно по результатам осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 85 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 85 введен Протоколом от 16.10.2019) |
(справочное)
РАБОТ ВЫПОЛНЯЕМЫХ НА ЖЕЛЕЗНОДОРОЖНЫХ ТРАНСПОРТЕРАХ
ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ В ОБЪЕМЕ ТО-3
| | Список изменяющих документов (введен Протоколом от 16.10.2019) | |
Наименование узла и операции | Тип транспортера |
Сочлененные |
Грузоподъемность, т |
220 | 240 | 300 | 400 | 500 |
1. РАСЧЛЕНЕНИЕ ТРАСПОРТЕРА |
Расчленить обе половины транспортера, для чего следует: Откинуть предохранительные скобы под штоками цилиндров устройств опирания консолей; Выдвинуть штоки цилиндров устройств опирания так, чтобы они оперлись на пятники, расположенные на подвижных опорах соединительных мостов и обеспечили надежный упор несущих консолей; Удалить все ограничительные упорные элементы, которые были установлены для движения транспортера без груза; Удалить соединительные болты на верхних упорных плоскостях несущих консолей и промежуточные пластины; Разъединить соединительные рукава тормозной системы; Снять соединительные кабели электроснабжения; Демонтировать звенья короткой сцепки, для чего вытянуть соединительные валики подвесных проушин; Раздвинуть осторожным маневрированием обе половины транспортера и застопорить обе половины ручным тормозом; Осмотреть серьги короткой сцепки, валики передают в участок ремонта автосцепки для дефектоскопирования. При наличии трещин, валики заменить. Осмотреть все сварные несущие элементы конструкции транспортера (мосты тележек, промежуточные и соединительные мосты, водило, консоли). При наличии трещин в любой части по сварным швам или основному металлу несущих конструкций производится ремонт, с разрешения ЦВ в каждом случае. Проверить зазоры между боковыми фрикционными планками (скользунами) моста тележек (соединительной балки тележек) и люлечной (надрессорной) балки, зазоры в сумме с обеих сторон должны быть не менее 2 мм и не более 7 мм, а с каждой стороны - от 1 до 3,5 мм. Проверить боковые опорные ролики и их направляющие прямоугольные кожуха между мостами тележек и промежуточными мостами, а также между промежуточными, и соединительными мостами на предмет отсутствия повреждений; Проверить зазоры между роликами и опорными поверхностями. Величины суммарных зазоров с правой и левой стороны должны составлять: Проверить зазор между планками соединительных мостов и пластмассовыми вкладышами салазок поперечного сдвига. Проверить затяжку крепежных болтов, гаек и их предохранительных элементов. | + | + | + | + | + |
2. СОЧЛЕНЕНИЕ ТРАНСПОРТЕРА |
Сочленить транспортер: Подвести обе половины транспортера друг к другу на расстояние между подвесочными проушинами примерно три метра. Застопорить обе половины транспортера на рельсовом пути ручным тормозом. Выдвигая штоки гидроцилиндров устройств опирания консолей, установить центры отверстий подвесочных проушин на одинаковую высоту от головки рельсов. Вытянуть одно соединительное звено короткой сцепки из укладочного гнезда в консоли, уложить звено на землю и зацепить строп крана за подвесную скобу в средней части звена. Ввести соединительное звено в вилку проушины консоли одной из половин транспортера и добиться полного совмещения осей отверстий для валика. Ввести валик в совмещенные отверстия. Установить звено короткой сцепки в горизонтальное положение с помощью деревянной подпорки. Произвести со вторым звеном короткой сцепки операции. Отпустить ручной тормоз другой половины транспортера и, осторожно маневрируя, ввести вилки грузовых проушин несущей консоли в свободные концы соединительных звеньев. Поперечное перемещение проушин консоли, при этом производится поворотом ходового винта устройства опирания консоли. Полное совмещение осей отверстий для ввода валиков осуществляется устройством опирания консоли, приводимым в действие для более точной установки ручным насосом. Соединить обе половины транспортера с помощью валиков. Приподнять обе несущие консоли с помощью устройств опирания консолей и удалить деревянные подпорки из-под соединительных звеньев. Втягиванием штоков цилиндров устройств опирания опустить обе консоли до достижения максимального сближения их верхних упорных плоскостей. Небольшие поперечные перемещения упорных точек для совмещения отверстий соединительных болтов достигается, в случае необходимости, с помощью ходовых винтов устройств опирания и перемещения консолей. Соединить упорные плоскости консолей пятью болтами М 24 x 90 (для транспортеров оборудованных сферическими упорами, предварительно установить дистанционные прокладки толщиной 30 мм, входящие в состав принадлежностей этих транспортеров). Втянуть полностью штоки цилиндров опирания консолей и зафиксировать их накидными предохранительными скобами от непроизвольного выдвижения. Соединить обе половины транспортера кабелями электроснабжения телефонной связи и воздушными рукавами тормозов. Измерить расстояние от верха головки рельса до оси отверстия в проушине консоли под тарой. | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 86 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 86 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
|
ОСМОТР ОСТУКИВАНИЕМ МОЛОТКОМ |
3.1 Поверхности катания колес с целью выявления трещин | + | + | + | + | + |
3.2 Смотровой крышки ниже ее центра для определения исправности торцевого крепления | + | + | + | + | + |
|
3.3 Трещин в ободе, диске и ступице колес | + | + | + | + | + |
3.4 Трещин в любой части оси колесной пары | + | + | + | + | + |
3.5 Следов контакта с электродом или электросварочным проводом | + | + | + | + | + |
3.6 Сдвига или ослабления ступицы колеса на подступичной части оси | + | + | + | + | + |
3.7 Кольцевых выработок на поверхности катания колеса | + | + | + | + | + |
3.8 Поверхностного откола наружной грани колеса | + | + | + | + | + |
3.9 Остроконечного наката | + | + | + | + | + |
3.10 Бирок на крепительной крышке | + | + | + | + | + |
3.11 Вмятин смотровой крышки, выпуклостей и протертостей | + | + | + | + | + |
3.12 Ослабления болтового крепления смотровой или крепительной крышек букс | + | + | + | + | + |
3.13 Разрушения или трещин корпусов букс, крышек смотровых и крепительных | + | + | + | + | + |
3.14 Сдвига корпуса буксы вдоль оси | + | + | + | + | + |
3.15 Выброса смазки на диск и обод колеса, вызванного перегревом подшипников | + | + | + | + | + |
ОСМОТР И ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ ПРИ НАЛИЧИИ |
3.16 Проката по кругу катания | + | + | + | + | + |
3.17 Неравномерного проката | + | + | + | + | + |
3.18 Вертикального подреза гребня | + | + | + | + | + |
3.19 Ползунов (выбоин) | + | + | + | + | + |
3.20 Протертости средней части оси | + | + | + | + | + |
3.21 Выщербин на поверхности катания колеса | + | + | + | + | + |
3.22 Местного уширения обода колеса | + | + | + | + | + |
3.23 Повреждения поверхности катания колеса ("навар") | + | + | + | + | + |
|
3.24 Толщины гребня | + | + | + | + | + |
3.25 Толщины обода колеса по кругу катания | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
3.26 Укрепить крышку смотровую роликовой буксы | + | + | + | + | + |
3.27 Замена колесной пары | + | + | + | + | + |
3.28 Устранение остроконечного наката гребня колеса средствами малой механизации | + | + | + | + | + |
4. ДВУХОСНЫЕ ТРЕХЭЛЕМЕНТНЫЕ ТЕЛЕЖКИ |
|
4.1 Трещин в боковой раме и надрессорной балке | + | + | + | + | + |
4.2 Отколов направляющего буртика боковой рамы | + | + | + | + | + |
4.3 Отколов ушек боковой рамы в местах крепления фрикционных планок | + | + | + | + | + |
4.4 Обрыва, излома или отсутствия крепления фрикционных планок | + | + | + | + | + |
4.5 Ослабления крепления фрикционных планок | + | + | + | + | + |
4.6 Излома (отсутствия) шкворня в тележках | + | + | + | + | + |
4.7 Трещин, изломов и отколов в фрикционном клине (в видимой зоне) | + | + | + | + | + |
4.8 Трещин, изломов и отколов в фрикционной планке (в видимой зоне) | + | + | + | + | + |
4.9 Трещин в скользуне | + | + | + | + | + |
4.10 Трещин, изломов или отсутствия колпака скользуна | + | + | + | + | + |
4.11 Болта крепления колпака скользуна | + | + | + | + | + |
4.12 Трещин скоб сменных в буксовом проеме (при наличии) | + | + | + | + | + |
4.13 Изломов, отколов, трещин витков или отсутствие хотя бы одной пружины | + | + | + | + | + |
4.14 Протертости, коррозийных повреждений более 10% площади сечения витков | + | + | + | + | + |
4.15 Смыкания витков пружин | + | + | + | + | + |
4.16 Смещения опорных витков | + | + | + | + | + |
4.17 Свободного состояния пружин в рессорном комплекте (не нагружена) | + | + | + | + | + |
4.18 В триангеле: - трещин, изгиб или излом струны триангеля; - трещин, изгиб или излом распорки триангеля; - трещин, изгиб или излом траверсы триангеля; - заваренного башмака. | + | + | + | + | + |
4.19 В тормозной рычажной передаче - износа тормозных колодок; - нарушения регулировки ТРП. | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 87 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 87 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
|
4.20 Суммарного зазора между скользунами с обеих сторон тележки | + | + | + | + | + |
4.21 Завышения или занижения фрикционного клина | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
4.22 Замена резино-металлических элементов | + | + | + | + | + |
4.23 Замена колодок тормозных | + | + | + | + | + |
4.24 Замена подвески тормозного башмака | + | + | + | + | + |
4.25 Замена втулки резиновой подвески тормозного башмака | + | + | + | + | + |
4.26 Замена втулки металлокерамической подвески тормозного башмака | + | + | + | + | + |
4.27 Замена шайбы упорной валика подвески тормозного башмака | + | + | + | + | + |
4.28 Замена валика подвески тормозного башмака | + | + | + | + | + |
4.29 Замена валика тормозной рычажной передачи | + | + | + | + | + |
4.30 Замена колодки тормозной полуметаллической с сетчато-проволочным каркасом и чугунными вставками для железнодорожных вагонов | + | + | + | + | + |
4.31 Замена предохранителя валика подвески тормозного башмака | + | + | + | + | + |
4.32 Замена чеки (клина) тормозной колодки | + | + | + | + | + |
4.33 Замена втулки полимерной | + | + | + | + | + |
4.34 Замена/установка болта крепления колпака скользуна | + | + | + | + | + |
4.35 Устранение неисправностей ходовых частей (без выкатки тележек): |
- смазывание поверхности трения скользуна смазкой | + | + | + | + | + |
- смазывание поверхности трения подпятника смазкой | + | + | + | + | + |
4.36 Устранение неисправностей ходовых частей (с выкаткой тележек): |
- регулировка зазора скользуна | + | + | + | + | + |
- замена колпака скользуна | + | + | + | + | + |
- подбор и замена тележки в сборе | + | + | + | + | + |
- замена (установка) шкворня | + | + | + | + | + |
- смазывание поверхности трения скользуна смазкой | + | + | + | + | + |
- смазывание поверхности трения подпятника смазкой | + | + | + | + | + |
- демонтаж/монтаж деталей тележки | + | + | + | + | + |
- подбор и замена надрессорной балки тележки | + | + | + | + | + |
- подбор и замена боковой рамы тележки | + | + | + | + | + |
- подбор и замена пружин рессорного комплекта | + | + | + | + | + |
- замена фрикционного клина | + | + | + | + | + |
- замена фрикционных планок | + | + | + | + | + |
- замена сменных скоб буксового проема | + | + | + | + | + |
- замена износостойких элементов подпятника надрессорной балки | + | + | + | + | + |
- отрегулировать рычажную передачу | + | + | + | + | + |
|
5.1 Проверить манометры гидравлические 0 - 250 бар | + | + | + | + | + |
5.2 Проверить манометры гидравлические 0 - 400 бар | + | + | + | + | + |
5.3 Проверить электроконтактные манометры 0 - 250 бар | + | + | + | + | + |
5.4 Проверить манометры воздушные 0 - 10 бар | + | + | + | + | + |
5.5 Проверить термометры | + | + | + | + | + |
5.6 Проверить фазоуказатели | + | + | + | + | + |
5.7 Проверить вольтметры | + | + | + | + | + |
5.8 Проверить амперметры | + | + | + | + | + |
5.9 Проверить частотомеры | + | + | + | + | + |
5.10 Проверить контрольно-заправочное устройство с манометром (для азота) 0 - 150 бар | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 88 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 88 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
|
|
6.1 Трещин в корпусе автосцепки, излома деталей механизма | + | + | + | + | + |
6.2 Износа или других повреждений деталей механизма автосцепки, при которых возможен саморасцеп | + | + | + | + | + |
6.3 Уширения зева, износов рабочих поверхностей по контуру зацепления автосцепки | + | + | + | + | + |
6.4 Не закрепленного или закрепленного нетиповым способом валика подъемника, недействующего предохранителя замка от саморасцепа, отсутствие валика подъемника автосцепки | + | + | + | + | + |
6.5 Трещин тягового хомута, трещин или изломов клина (валика) тягового хомута | + | + | + | + | + |
6.6 Излома или трещин центрирующей балочки, маятниковой подвески, неправильно поставленных маятниковых подвесок (широкими головками вниз) | + | + | + | + | + |
6.7 Неисправного или нетипового крепления клина тягового хомута или валика | + | + | + | + | + |
6.8 Трещин или сквозной потертости корпуса поглощающего аппарата, повреждения поглощающего аппарата, вызывающее потерю упругих свойств | + | + | + | + | + |
6.9 Ослабления болтов или нетипового крепления планки, поддерживающей тяговый хомут, трещин или изломов планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров; погнутого расцепного рычага | + | + | + | + | + |
6.10 Цепей или цепи расцепного привода длиной более или менее допустимой: длинная цепь расцепного привода, если при постановке рукоятки расцепного рычага на горизонтальную полочку кронштейна нижняя часть замка выступает за ударную стенку зева автосцепки; короткая цепь расцепного привода, если нельзя положить плоскую часть расцепного рычага на горизонтальную полочку кронштейна; незаваренными звеньями или надрывами в них, прикрепленная нетиповым способом цепь расцепного рычага; | + | + | + | + | + |
6.11 Не прикрепленные проволокой к кронштейнам рукоятки расцепных рычагов | + | + | + | + | + |
- наличия посторонних предметов под головками маятниковых подвесок и на центрирующей балочке | + | + | + | + | + |
- посторонних предметов под хвостовиком автосцепки | + | + | + | + | + |
- излома направляющего зуба замка (определяемый по выходу его из отверстия корпуса автосцепки) | + | + | + | + | + |
- сигнального отростка замка | + | + | + | + | + |
|
6.12 Автосцепки шаблоном N 873 | + | + | + | + | + |
6.13 Расстояния от упора головы автосцепки до наиболее выступающей части розетки | + | + | + | + | + |
6.14 Длины цепи расцепного привода | + | + | + | + | + |
6.15 Высоты оси автосцепки над уровнем головки рельсов | + | + | + | + | + |
6.16 Зазора между потолком розетки и хвостовиком корпуса автосцепки | + | + | + | + | + |
6.17 Разности по высоте между продольными осями сцепленных автосцепок | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
6.18 Разборка механизма автосцепки (при необходимости) | + | + | + | + | + |
6.19 Сборка механизма автосцепки (при необходимости) | + | + | + | + | + |
6.20 Замена неисправных деталей механизма автосцепки (при необходимости) | + | + | + | + | + |
6.21 Замена автосцепки в сборе | + | + | + | + | + |
6.22 Замена поглощающего аппарата в сборе | + | + | + | + | + |
6.23 Замена тягового хомута | + | + | + | + | + |
6.24 Замена поддерживающей планки | + | + | + | + | + |
6.25 Замена упорной плиты поглощающего аппарата | + | + | + | + | + |
6.26 Правка рычага расцепного привода | + | + | + | + | + |
6.27 Замена рычага расцепного привода | + | + | + | + | + |
6.28 Замена кронштейна рычага расцепного привода | + | + | + | + | + |
6.29 Профилактический осмотр ударно-тяговых устройств | + | + | + | + | + |
6.30 Постановка (при отсутствии) или замена маятниковой подвески (при необходимости) | + | + | + | + | + |
6.31 Постановка (при отсутствии) или замена центрирующей балочки (при необходимости) | + | + | + | + | + |
6.32 Устранение ослабления крепления кронштейна рычага расцепного привода (при необходимости) | + | + | + | + | + |
6.33 Замена клина (валика) тягового хомута (при необходимости) | + | + | + | + | + |
6.34 Устранение ослабления крепления болтов клина тягового хомута (при необходимости) | + | + | + | + | + |
6.35 Устранение ослабления крепления поддерживающей планки тягового хомута (при необходимости) | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 89 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 89 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
7. ТОРМОЗНОЕ ОБОРУДОВАНИЕ |
|
7.1 Неисправного тормозного оборудования (воздухораспределителя, авторежима, концевого или разобщительного крана, тормозного цилиндра, резервуаров, выпускного клапана, рабочей камеры) | + | + | + | + | + |
7.2 Повреждения воздухопроводов: трещин, прорывов, протертостей и расслоений соединительных рукавов, трещин, надломов и вмятин на воздухопроводах, неплотности соединений, ослабления трубопровода, в местах крепления | + | + | + | + | + |
7.3 Деталей (приборов) тормозного оборудования с истекшим межремонтным сроком эксплуатации | + | + | + | + | + |
7.4 Неисправности, нетипового крепления деталей механической части, триангелей, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков | + | + | + | + | + |
7.5 Трещин или изломов в деталях механической части, отколов проушин колодки | + | + | + | + | + |
7.6 Неправильного крепления колодки в башмаке, неисправного или отсутствия предохранительных устройства и балочки авторежима, нетиповых деталей и шплинтов в узлах | + | + | + | + | + |
7.7 Неисправного ручного тормоза | + | + | + | + | + |
7.8 Ослабления крепления деталей | + | + | + | + | + |
7.9 Не отрегулированной рычажной передачи | + | + | + | + | + |
7.10 Неисправности или отсутствия предохранительных и поддерживающих скоб и устройств | + | + | + | + | + |
7.11 В тормозной магистрали: - утечки сжатого воздуха в соединениях и из тормозных приборов; - трещин магистральной трубы по резьбе; - протертости, вмятины магистральной трубы; - повреждения подводящей трубы; - трещины, износа резьбы тройника. | + | + | + | + | + |
7.12 В соединительном рукаве: - отсутствие хомута; - излома, трещин наконечника рукава; - износа гребня соединительной головки; - излома, трещин соединительной головки; - забитой канавки для уплотнительного кольца; - вздутия рукава; - обрыва рукава; - расслоения рукава. | + | + | + | + | + |
7.14 В кране концевом: - отколов, трещин корпуса крана; - заклинивания клапана крана. | + | + | + | + | + |
7.15 В воздухораспределителе: - излома, трещины рабочей камеры; - износа резьбы в местах установки шпилек крепления главной и магистральной частей рабочей камеры; - износа резьбы в местах установки накидных гаек подводящих трубок; - ослабления крепления рабочей камеры. | + | + | + | + | + |
7.16 В запасном резервуаре: - износа резьбы, излома штуцера; - трещин, протертостей, вмятин; - ослабление крепления. | + | + | + | + | + |
7.17 В тормозном цилиндре: - ослабление крепления тормозного цилиндра; - излом трещины корпуса тормозного цилиндра; - излом отпускной пружины; - износ манжеты поршня; - износ резьбы штуцера в местах установки накидных гаек подводящих трубок. | + | + | + | + | + |
|
7.18 Фиксации штурвала привода стояночного тормоза в транспортное положение | + | + | + | + | + |
7.19 Крепления всех приборов, арматуры и трубопровода на вагоне | + | + | + | + | + |
7.20 Наличия и правильности установки устройств фиксирующих усилие затяжки крепежных гаек (шплинтов, стопорных планок, шайб, контргаек) | + | + | + | + | + |
7.21 Наличия валиков рычажной передачи зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90 град., предохранителя валика подвески триангеля | + | + | + | + | + |
7.22 Правильности соединения рукавов тормозной магистрали, открытия концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления | + | + | + | + | + |
7.23 Правильности включения режимов воздухораспределителей | + | + | + | + | + |
7.24 Наличия утечек воздуха в тормозном оборудовании. | + | + | + | + | + |
7.24 Действия автотормозов на чувствительность к торможению и отпуску | + | + | + | + | + |
7.24 Соответствия выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима | + | + | + | + | + |
7.25 Правильности регулирования рычажной передачи и действие автоматических регуляторов, выхода штока тормозных цилиндров | + | + | + | + | + |
7.26 Произвести опробование тормозов | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 90 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 90 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
|
7.26 Толщины колодок | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
7.27 Замша соединительного рукава (при необходимости) | + | + | + | + | + |
7.28 Замена концевого крана (при необходимости) | + | + | + | + | + |
7.29 Установка (при отсутствии) ручки концевого крана | + | + | + | + | + |
7.30 Замена уплотнительного кольца соединительного рукава (при необходимости) | + | + | + | + | + |
7.31 Устранение ослабления крепления тормозной магистрали (при необходимости) | + | + | + | + | + |
7.32 Устранение утечек сжатого воздуха в тормозной системе вагона | + | + | + | + | + |
7.33 Установка (при отсутствии) ручки разобщительного крана | + | + | + | + | + |
7.34 Установка (при отсутствии) пробки тормозного цилиндра | + | + | + | + | + |
7.35 Устранение ослабления крепления рабочей камеры воздухораспределителя | + | + | + | + | + |
7.36 Устранение ослабления крепления главной части воздухораспределителя | + | + | + | + | + |
7.37 Устранение ослабления крепления магистральной части воздухораспределителя | + | + | + | + | + |
7.38 Устранение ослабления крепления тормозного цилиндра | + | + | + | + | + |
7.39 Устранение ослабления крепления запасного резервуара | + | + | + | + | + |
7.40 Устранение ослабления крепления авторежима | + | + | + | + | + |
7.41 Замена запасного резервуара | + | + | + | + | + |
7.42 Замена рычагов | + | + | + | + | + |
7.43 Замена авторегулятора | + | + | + | + | + |
7.44 Замена триангеля | + | + | + | + | + |
7.45 Замена подвески тормозного башмака | + | + | + | + | + |
7.46 Замена тормозного башмака | + | + | + | + | + |
7.47 Замена предохранительных устройств тормозной рычажной передачи | + | + | + | + | + |
7.48 Ремонт сваркой кронштейна двухкамерного резервуара воздухораспределителя | + | + | + | + | + |
7.49 Ремонт сваркой кронштейна тормозного цилиндра | + | + | + | + | + |
7.50 Замена тормозного цилиндра | + | + | + | + | + |
7.51 Установка (замена) подводящей тормозной трубки | + | + | + | + | + |
7.52 Замена разобщительного крана | + | + | + | + | + |
7.53 Замена тройника тормозной магистрали | + | + | + | + | + |
7.54 Замена двухкамерного резервуара воздухораспределителя | + | + | + | + | + |
7.55 Замена главной части воздухораспределителя | + | + | + | + | + |
7.56 Замена магистральной части воздухораспределителя | + | + | + | + | + |
7.57 Очистка сетчатых фильтров воздухораспределителя | + | + | + | + | + |
7.58 Устранение утечки воздуха в пневмосистеме тормозного оборудования | + | + | + | + | + |
7.59 Ремонт стояночного тормоза | + | + | + | + | + |
7.60 Устранение ослабления крепления балочки авторежима (при необходимости) | + | + | + | + | + |
7.61 Регулировка зазора между авторежимом и балочкой (при необходимости) | + | + | + | + | + |
7.62 Установка (при отсутствии) привода (цепочки) выпускного клапана | + | + | + | + | + |
7.63 Регулировка длины привода (цепочки) выпускного клапана (при необходимости) | + | + | + | + | + |
7.64 Устранение ослабления крепления или замена ручки режимного переключателя | + | + | + | + | + |
7.65 Регулировка тормозной рычажной передачи | + | + | + | + | + |
7.66 Установка типовых валиков, шайб и шплинтов шарнирного соединения рычажной передачи (при необходимости) | + | + | + | + | + |
7.67 Устранение ослабления крепления предохранительных устройств тормозной рычажной передачи (при необходимости) | + | + | + | + | + |
7.68 Замена валика подвески тормозных башмаков (при необходимости) | + | + | + | + | + |
7.69 Замена втулок подвески тормозных башмаков (при необходимости) | + | + | + | + | + |
7.70 Замена или установка тормозной колодки (при необходимости) | + | + | + | + | + |
7.71 Замена или установка клина тормозной колодки (при необходимости) | + | + | + | + | + |
7.72 Устранение ослабления крепления тормозной колодки (при необходимости) | + | + | + | + | + |
7.73 Устранение ослабления крепления или установка сменных деталей типового шарнирного соединения вертикальных рычагов и горизонтальных тяг (при необходимости) | + | + | + | + | + |
7.74 Устранение ослабления крепления или установка сменных деталей типового шарнирного соединения подвески тормозных башмаков (при необходимости) | + | + | + | + | + |
7.75 Устранение ослабления крепления или установка сменных деталей типового шарнирного соединения деталей стояночного тормоза (при необходимости) | + | + | + | + | + |
7.76 Испытание тормозного оборудования после ремонта | + | + | + | + | + |
8. СМАЗКА ПЯТНИКОВЫХ ОПОР И ВСПОМОГАТЕЛЬНЫХ МЕХАНИЗМОВ |
|
8.1 Проверить на отсутствие дефектов в маслопроводах, масленках, наличие фитилей и масла в них. Недостающее масло пополнить, течь масла устранить. | + | + | + | + | + |
8.2 Произвести смазку скользунов и пятниковых опор концевых и соединительных балок, маслом осевым ГОСТ 610 летом марки "Л", зимой марки "З". | + | + | + | + | + |
8.3 Произвести смазку подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера (смазкой Литол-24 ГОСТ 21150), шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров, лебедки для подъема цилиндров, валиков сочленения, опор домкрата. | + | + | + | + | + |
8.4 Произвести смазку подшипников подвижных опор, шаровых узлов водил, шарниров лебедки для передвижения транспортера смазкой Литол-24 ГОСТ 21150 шарнирных звеньев ручного тормоза, валиков сочленения консолей, шарниров приспособления для постановки валиков, шарниров лебедки для подъема серьги сочленения, шарниров предохранительных тумб, шарниров, приспособлений для поворота консолей, упоров консолей, шарнирных звеньев рычажной системы смазкой УС ГОСТ 1033 | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 91 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 91 введен Протоколом от 16.10.2019) |
Продолжение таблицы М1
9. СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ |
|
9.1 Подвижных опор с целью выявления трещин в корпусе | + | + | + | + | + |
9.2 Болтов крепления дорожек | + | + | + | + | + |
9.3 Устройства поперечного сдвига (салазок, роликов, направляющих, цепных звездочек, цепей, подшипников, нажимных винтов, планок, пальцев, гидравлических цилиндров, поводков, фланцев, распорных элементов, рычагов, разъемных колец, внешних подшипников, крепления, двухстороннего поршневого штока) | + | + | + | + | + |
9.4 Направляющего устройства шкворней (шкворней ползунковых рам, роликов, коленчатых рычагов, гидравлических цилиндров, радиальных шарнирных подшипников, упоров, стоек, направляющих планок) | + | + | + | + | + |
9.5 Подъемного устройства (подъемных цилиндров, упорных шарнирных подшипников, стопоров подъемных цилиндров, линеек и указателей и др.) | + | + | + | + | + |
9.6 Амортизирующего устройства консолей (нажимных роликов, двойных рычагов, пальцев крепления рычагов, гидравлических цилиндров, резьбовых штанг и др.) | + | + | + | + | + |
9.7 Устройства опирания несущих консолей (опорных цилиндров, тележек смещения, направляющих, ходовых винтов) | + | + | + | + | + |
9.8 Водила (балок коробчатого сечения, шарниров крепления балок к несущим консолям и с гидравлическими цилиндрами амортизирующего устройства консолей, вертикальной направляющей балки) | + | + | + | + | + |
9.9 Кабин (пультов управления, винтового стула, печей работающих на жидком топливе, распределительных шкафов, топливных баков, бака для воды, огнетушителей, кроватей. Стола, стульев, шкафа, электроплитки, мойки, туалета, умывальника, верстака, инструментальных полок и др.) | + | + | + | + | + |
9.10 Наличия смазки на поверхности дорожек не допускается | + | + | + | + | + |
9.11 Устройства бокового смещения груза (роликов, поворотной цапфы большого главного моста, проушин цилиндра бокового смещения, кронштейна водила, фиксирующего валика, линейки для фиксации бокового смещения) | + | + | + | + | + |
9.12 Верхних упоров, полусферы цилиндров верхних упоров, стопорных гаек, установочных винтов, тяг вильчатых головок, болтов, корончатых гаек, сферических гаек | + | + | + | + | + |
9.13 Устройства установки ширины консоли (шарниров) | + | + | + | + | + |
9.14 Устройства поворота передних частей несущих консолей (шарниров) | + | + | + | + | + |
9.15 Опорного устройства несущих консолей (опорного штока, направляющей трубы, фиксатора удерживающего опорный шток в верхнем положении, опорных тележек, шпинделя, цилиндра опорного устройства) | + | + | + | + | + |
9.16 Устройства боковой качки и подъема груза (аксиального подшипника, шкворня, который обеспечивает возможность подъема консолей, опорных роликов) | + | + | + | + | + |
9.17 Устройства блокирующего шкворня (блокирующего шкворня, фиксатора удерживающего шкворень в верхнем положении) | + | + | + | + | + |
9.18 Водила (балок коробчатого сечения, шарниров крепления балок к несущим консолям) | + | + | + | + | + |
9.19 Устройства для взвешивания | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПРИ НЕОБХОДИМОСТИ) |
9.20 Ремонт трещин в любой части по сварным швам или основному металлу несущих конструкций | + | + | + | + | + |
9.21 Замена неисправных шкворней сочленяющих консоли | + | + | + | + | + |
9.22 Устранение неисправностей выявленных в эксплуатации (по замечаниям обслуживающей бригады) | + | + | + | + | + |
10. ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ |
|
10.1 Элементов гидросистемы транспортера на предмет герметичности | + | + | + | + | + |
10.2 Крепление масляных баков, насосных агрегатов, пультов управления с редукционными и обратными клапанами, трубопроводов, целостность шлангов высокого давления | + | + | + | + | + |
10.3 Насосного узла, состоящего из масляного резервуара с расположенными на нем ручным насосом, спускным вентилем, обратным клапаном, маслоконтрольными глазками, фильтром высокого давления, манометром, шариковыми запорными клапанами, заливной горловиной с уплотнением, предохранительным клапаном | + | + | + | + | + |
10.4 Насосного агрегата смонтированного на масляном резервуаре | + | + | + | + | + |
10.5 Подъемных гидроцилиндров, цилиндров поперечного сдвига, амортизирующих устройств консолей, гидроцилиндров направляющих устройств шкворней, двукратно отпираемых обратных клапанов, импульсных клапанов, гидроаккумуляторов амортизирующих и направляющих устройств, опорных гидроцилиндров, запорных вентилей | + | + | + | + | + |
10.6 Выносных дополнительных пультов управления амортизирующими устройствами консолей, соединительных трубопроводов и шлангопроводов | + | + | + | + | + |
|
10.7 Уровня рабочей жидкости (масла) в масляном резервуаре гидравлической установки в машинном отсеке и в прозрачном масляном резервуаре импульсного датчика в обеих половинах транспортера | + | + | + | + | + |
10.8 Загрязненности фильтра высокого давления однократного применения (на масляном резервуаре) | + | + | + | + | + |
|
10.9 Удалить воздух из элементов гидросистемы | + | + | + | + | + |
10.10 Заблокировать систему амортизации закрыванием запорных клапанов | + | + | + | + | + |
10.11 Перед длительными рейсами без груза произвести механическую блокировку системы амортизации | + | + | + | + | + |
10.12 Установить страховочные струбцины между водилом и несущей консолью | + | + | + | + | + |
10.13 Заблокировать направляющее устройство шкворня | + | + | + | + | + |
10.14 Удалить ограничительные пластины | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
10.15 Устранение неисправностей выявленных в эксплуатации (по замечаниям обслуживающей бригады) | + | + | + | + | + |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 92 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 92 введен Протоколом от 16.10.2019) |
Окончание таблицы М1
11. ЭЛЕКТРООБОРУДОВАНИЕ ТРАНСПОРТЕРОВ И ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
11.1 Дизелей и приборов, агрегатов, генераторов, стартеров, а также трубопроводов, на надежность крепления, выявления трещин и внешних повреждений | + | + | + | + | + |
|
11.2 Слить отстой воды из воздушного фильтра | + | + | + | + | + |
11.3 Очистить наружные части дизеля и аккумуляторные батареи от пыли и грязи, устранить подтекание масла, топлива | + | + | + | + | + |
11.4 Через каждые 10 часов работы дизеля очистить воздушный фильтр | + | + | + | + | + |
11.5 Через каждые 120 часов работы дизеля заменить масло в картере дизеля, заменить фильтрующий пакет масляного фильтра, очистить охлаждающие ребра цилиндров со съемом воздухонаправляющего кожуха и предохранительных щитов, проверить уровень плотности электролита в аккумуляторных батареях | + | + | + | + | + |
11.6 Через каждые 240 часов работы дизеля дополнительно проверить зазор в клапанах газораспределения на холодном дизеле | + | + | + | + | + |
11.7 Пуск дизеля производить каждые 10 - 15 дней. Для сохранности аккумуляторной батареи не следует работать статером более 10 секунд | + | + | + | + | + |
11.8 Произвести пуск дизеля с проверкой работы электрического оборудования и гидросистемы | + | + | + | + | + |
|
| | ИС NORMPROD: примечание. Здесь и далее по тексту подпунктов дана в соответствии с источником опубликования. | |
|
11.8 Зарядку аккумуляторных батарей по накалу ламп аварийного освещения | + | + | + | + | + |
11.9 Уровня масла в картере дизеля | + | + | + | + | + |
11.10 Наличия топлива в расходном баке | + | + | + | + | + |
11.11 Натяжения клиновидного ремня | + | + | + | + | + |
11.11 Состояния электрооборудования, отсутствия повреждений и обрывов кабелей, наличие и целостность заземлений, исправность включателей, переключателей, розеток, предохранителей, штепсельных разъемов, клемм | + | + | + | + | + |
11.12 Электродвигателя гидравлического насоса | + | + | + | + | + |
11.13 Исправности контактов и изоляции переносных кабелей, розеток, переносных ламп и прожекторов | + | + | + | + | + |
11.15 Отсутствия повреждений аппаратов, изоляции проводов, лакокрасочных покрытий | + | + | + | + | + |
11.16 Статера, генератора трехфазного тока, генератора для зарядки аккумуляторных батарей | + | + | + | + | + |
11.17 Сопротивления изоляции силовых цепей и цепей управления при подключении силового кабеля к внешнему источнику | + | + | + | + | + |
11.18 Технического состояния электроприводов насосных станций. | + | + | + | + | + |
11.19 Пульта управления гидравлической системой, кнопок для включения и отключения электродвигателя насосной станции, тумблера, розетки штепсельных разъемов, сигнальных ламп, пакетных выключателей трансформатора, электродвигателя, автоматических выключателей, магнитных пускателей, трансформатора, предохранителей, наличие кабелей. | + | + | + | + | + |
РЕМОНТНЫЕ РАБОТЫ (ПО СОСТОЯНИЮ) |
11.20 Устранение неисправностей выявленных в эксплуатации (по замечаниям обслуживающей бригады) | + | + | + | + | + |
Примечание:
1. Все работы по осмотру, проверке и измерениям являются обязательными.
2. Работы по ремонту и/или замене узлов и деталей, указанных в перечне, выполняются дополнительно по результатам осмотра.
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 93 |
Изм. | Лист | N докум. | Подп. | Дата |
(лист 93 введен Протоколом от 16.10.2019) |
РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
| | Список изменяющих документов (в ред. Протокола от 16.10.2019) | |
Изм. | Номера листов (страниц) | Всего листов (страниц) в докум. | N докум. | Входящий N сопроводительного документа и дата | Подп. | Дата |
измененных | замененных | новых | аннулированных |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | | | | | |
| | | | | N 767-2014 ПКБ ЦВ | Лист |
| | | | | 94 |
Изм. | Лист | N докум. | Подп. | Дата |
Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/dop_documents/65/tk-42/0/pravi_80986.html
На эту страницу сайта можно сделать ссылку:
На правах рекламы:
|
