РЕШЕНИЕ
от 11 сентября 2018 г. N 18-46-02
О ВЫДЕЛЕНИИ ПОЛОСЫ РАДИОЧАСТОТ 1785 - 1805 МГЦ
ДЛЯ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ СУХОПУТНОЙ ПОДВИЖНОЙ
СЛУЖБЫ ДЛЯ СОЗДАНИЯ ТЕХНОЛОГИЧЕСКИХ СЕТЕЙ СВЯЗИ
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
| | Список изменяющих документов (с изм., внесенными решением ГКРЧ при Минцифры России от 23.12.2022 N 22-65-01) | |
Рассмотрев заявление Минтранса России, а также представленные материалы исследований и заключений федеральных органов исполнительной власти по указанному вопросу, и принимая во внимание целесообразность внедрения перспективных радиотехнологий в среду грузовых и пассажирских перевозок железнодорожным транспортом, ГКРЧ решила:
1. Выделить неопределенному кругу лиц - владельцам инфраструктуры железнодорожного транспорта общего пользования полосу радиочастот 1785 - 1805 МГц для применения РЭС перспективных стандартов и технологий в создаваемых технологических сетях связи на железнодорожном транспорте на территории Российской Федерации.
Перечень владельцев инфраструктуры железнодорожного транспорта общего пользования представляется Министерством транспорта Российской Федерации в Федеральную службу по надзору в сфере связи, информационных технологий и массовых коммуникаций, Федеральную службу охраны Российской Федерации и в/ч 52686.
2. Принять к сведению разработанные
нормы частотно-территориального разноса РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте с радиорелейными станциями прямой видимости различного назначения при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц (далее - Нормы ЧТР), приведенные в приложении N 2 к настоящему решению ГКРЧ. По результатам эксплуатации Нормы ЧТР могут быть уточнены.
3. Использование полосы радиочастот 1785 - 1805 МГц РЭС технологических сетей связи на железнодорожном транспорте разрешается при выполнении следующих условий:
- соответствие технических характеристик применяемых РЭС основным техническим характеристикам, указанным в
приложении N 1 к настоящему решению ГКРЧ;
- получение в установленном порядке разрешения на использование радиочастот на основании заключения экспертизы о возможности использования заявленных РЭС и их ЭМС с действующими и планируемыми для использования РЭС различного назначения, при условии согласования мест размещения РЭС с ФСО России на всей территории Российской Федерации;
- применяемые РЭС технологических сетей связи на железнодорожном транспорте не должны создавать вредных помех и не могут требовать защиты от вредных помех со стороны действующих и планируемых РЭС, используемых для нужд органов государственной власти, нужд обороны страны, безопасности государства и обеспечения правопорядка, а также РЭС сетей операторов связи стандартов GSM, LTE и последующих его модификаций, работающих в соответствии с Таблицей распределения полос радиочастот между радиослужбами в Российской Федерации в полосах радиочастот 1710 - 1785 МГц и 1805 - 1880 МГц;
- применяемые РЭС технологических сетей связи на железнодорожном транспорте не должны создавать вредных помех действующим до 1 февраля 2023 г. метеорологическим РЛС температурно-ветрового зондирования, используемым в полосе радиочастот 1774 - 1790 МГц;
- обеспечение возможности оперативного выключения РЭС по требованию ФСО России, а также разработки и согласования с ФСО России соответствующих мероприятий по введению временных ограничений на работу РЭС;
- регистрация РЭС в установленном в Российской Федерации порядке.
4. Ввоз на территорию Российской Федерации РЭС должен осуществляться в установленном в Российской Федерации порядке.
5. Установить срок действия настоящего решения ГКРЧ десять лет со дня его принятия.
к решению ГКРЧ
от 11 сентября 2018 г. N 18-46-02
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЭС ТЕХНОЛОГИЧЕСКОЙ СЕТИ
СВЯЗИ В ПОЛОСЕ РАДИОЧАСТОТ 1785 - 1805 МГЦ
Наименование параметра | Значение параметра |
Абонентская станция | Базовая станция |
Метод радиодоступа | SC-FDMA, OFDMA |
Рабочий диапазон частот, МГц | ПРД 1790 - 1800 ПРМ 1790 - 1800 | ПРД 1790 - 1800 ПРМ 1790 - 1800 |
Ширина канала, не более, МГц | 10 |
Тип дуплекса | TDD (временной) |
Уровни внеполосных излучений | В соответствии с рекомендациями МСЭ-Р |
В полосе радиочастот 1710 - 1785 МГц не более -34,5 дБм/5 МГц |
Мощность передатчика, не более, дБм | 23 | 46 |
Побочные излучения | В соответствии с действующими нормами ГКРЧ |
Коэффициент усиления антенны, не более, дБ | 3 | 18 |
к решению ГКРЧ
от 11 сентября 2018 г. N 18-46-02
ЧАСТОТНО-ТЕРРИТОРИАЛЬНОГО РАЗНОСА РЭС ПЕРСПЕКТИВНЫХ
СТАНДАРТОВ И РАДИОТЕХНОЛОГИЙ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
С РАДИОРЕЛЕЙНЫМИ СТАНЦИЯМИ ПРЯМОЙ ВИДИМОСТИ РАЗЛИЧНОГО
НАЗНАЧЕНИЯ ПРИ НАЗНАЧЕНИИ КАНАЛОВ ДЛЯ РЭС ПЕРСПЕКТИВНЫХ
СТАНДАРТОВ И РАДИОТЕХНОЛОГИЙ НА ЖЕЛЕЗНОДОРОЖНОМ
ТРАНСПОРТЕ В ПОЛОСЕ ЧАСТОТ 1785 - 1805 МГЦ
Настоящие Нормы частотно-территориального разноса передатчиков РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, работающие на основе радиоинтерфейса LTE TDD в полосе радиочастот 1785 - 1805 МГц с приемниками радиорелейных станций прямой видимости различного назначения, работающие в полосе частот 1500 - 2100 МГц.
Нормы ЧТР РЭС предназначены для использования при назначении конкретных номиналов рабочих частот, выбора места размещения РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе радиочастот 1785 - 1805 МГц, с целью обеспечения электромагнитной совместимости с радиорелейными станциями прямой видимости различного назначения, и согласования этих вопросов установленным порядком.
АС - абонентская станция
БС - базовая станция
ДНА - диаграмма направленности антенны
РРС - радиорелейная станция
ЧТР - частотно-территориальный разнос
ЭМС - электромагнитная совместимость

- нормы частотно-территориального разноса РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и РРС различного назначения,
где:

- требуемый частотный разнос между частотами РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, с одной стороны, и РРС различного назначения, с другой стороны, МГц;

- требуемый территориальный разнос передатчиков РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, с одной стороны, и приемниками РРС различного назначения, с другой стороны, км;

- технологический параметр (дБ);

- параметр, учитывающий суммарную помеху от k одновременно воздействующих передатчиков и создающих помехи примерно одного уровня (дБ), при этом для k = 1, 2, 5 и 10:

= 0 дБ - при воздействии 1-го передатчика (дуэльная модель помехи);

= 3 дБ - при воздействии 2-х передатчиков;

= 7 дБ - при воздействии 5-ти передатчиков;

= 10 дБ - при воздействии 10-ти передатчиков;

- территориальный разнос между точками размещения передатчика базовой станции перспективных стандартов и радиотехнологий на железнодорожном транспорте и приемника РРС различного назначения, км;

- территориальный разнос между точками размещения передатчика абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте и приемника РРС различного назначения, км;

- угол между азимутом направления главного лепестка ДНА передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и азимутом направления на антенну приемника РРС различного назначения, град.;

- угол между азимутом направления главного лепестка ДНА приемника РРС различного назначения и азимутом направления на антенну передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между углом места направления главного лепестка ДНА передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и углом места направления на антенну приемника РРС различного назначения, град.;

- угол между углом места направления главного лепестка ДНА приемника РРС различного назначения и углом места направления на антенну передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между азимутом направления главного лепестка ДНА передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и азимутом направления на антенну приемника РРС различного назначения, град.;

- угол между азимутом направления главного лепестка ДНА приемника РРС различного назначения и азимутом направления на антенну передатчика абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между углом места направления главного лепестка ДНА передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и углом места направления на антенну приемника РРС различного назначения, град.;

- угол между углом места направления главного лепестка ДНА приемника РРС различного назначения и углом места направления на антенну передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- высота подвеса антенны базовой (абонентской) станции перспективных стандартов и радиотехнологий на железнодорожном транспорте, м.
В полосе радиочастот 1785 - 1805 МГц, выделенной РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте для создания сетей связи на основе использования радиоинтерфейса LTE TDD, работают радиорелейные станции прямой видимости различного назначения.
Данные нормы частотно-территориальных разносов РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и радиорелейных станций прямой видимости различного назначения обязательны для их выполнения при выборе мест размещения РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, работающие на основе радиоинтерфейса LTE TDD, назначения им номиналов рабочих частот, с целью обеспечения электромагнитной совместимости с радиорелейными станциями прямой видимости различного назначения.
Нормы ЧТР предназначены для определения требуемого территориального разноса

между РЭС для заданной частотной расстройки

, или требуемой частотной расстройки

для заданного территориального разноса

, с учетом взаимной ориентации антенн.
Нормы ЧТР определены для разных значений технологического параметра

в диапазоне значений от 0 до 60 дБ с шагом 5 дБ и параметра, учитывающего суммарную помеху от нескольких одновременно воздействующих передатчиков и создающих помехи примерно одного уровня

: для десяти, пяти, двух передатчиков и дуэльной модели воздействия помех от одного передатчика.
Значение параметра

учитывает:
- величину возможного снижения мощности радиопередатчика перспективных стандартов и радиотехнологий на железнодорожном транспорте на основе использования радиоинтерфейса LTE TDD,

;
- величину превышения реальным сигналом на входе приемника РРС различного назначения уровня его чувствительности,

;
- суммарные потери усиления антенн РЭС

, определяемые взаимной ориентацией антенн РРС различного назначения и РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте или/и возможное уменьшение коэффициента усиления антенн РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте;
- значение коэффициента поляризационной развязки полезного сигнала и сигнала помехи Bпол.
Величина параметра

определяется как:
Для оценки величины норм ЧТР РЭС при воздействии суммарной помехи от k передатчиков, создающих помехи примерно одного уровня, необходимо скорректировать рассчитанное значение параметра

уменьшив его на величину

:
Для полученного значения параметра

определяются скорректированные значения норм ЧТР РЭС

, которые должны выполняться для всех одновременно воздействующих передатчиков.
В случае, когда величина

окажется меньше нуля скорректированные значения норм ЧТР РЭС

определяются для значений

при

= 0, представленных в таблицах норм ЧТР РЭС.
4. ПЕРЕЧЕНЬ СВЕДЕНИЙ, НЕОБХОДИМЫХ ДЛЯ ОПРЕДЕЛЕНИЯ НОРМ
ЧАСТОТНО-ТЕРРИТОРИАЛЬНОГО РАЗНОСА РЭС
При определении норм ЧТР для случая учета непреднамеренных помех от базовых станций перспективных стандартов и радиотехнологий на железнодорожном транспорте на основе радиоинтерфейса LTE TDD на РРС различного назначения разрабатывается план размещения РЭС, который должен содержать следующие данные:

- территориальный разнос между точками размещения передатчика базовой станции перспективных стандартов и радиотехнологий на железнодорожном транспорте и приемника РРС, км;

- территориальный разнос между точками размещения передатчика абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте и приемника РРС, км;

- угол между азимутом направления главного лепестка ДНА передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и азимутом направления на антенну приемника РРС, град.;

- угол между азимутом направления главного лепестка ДНА приемника РРС и азимутом направления на антенну передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между углом места направления главного лепестка ДНА передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и углом места направления на антенну приемника РРС, град.;

- угол между углом места направления главного лепестка ДНА приемника РРС и углом места направления на антенну передатчика базовой станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между азимутом направления главного лепестка ДНА передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и азимутом направления на антенну приемника РРС, град.;

- угол между азимутом направления главного лепестка ДНА приемника РРС и азимутом направления на антенну передатчика абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- угол между углом места направления главного лепестка ДНА передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте и углом места направления на антенну приемника РРС, град.;

- угол между углом места направления главного лепестка ДНА приемника РРС и углом места направления на антенну передатчика абонентской станции РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте, град.;

- высота подвеса антенны базовой (абонентской) станции перспективных стандартов и радиотехнологий на железнодорожном транспорте, м;
k - предполагаемое число одновременно воздействующих передатчиков РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте на приемник РРС.

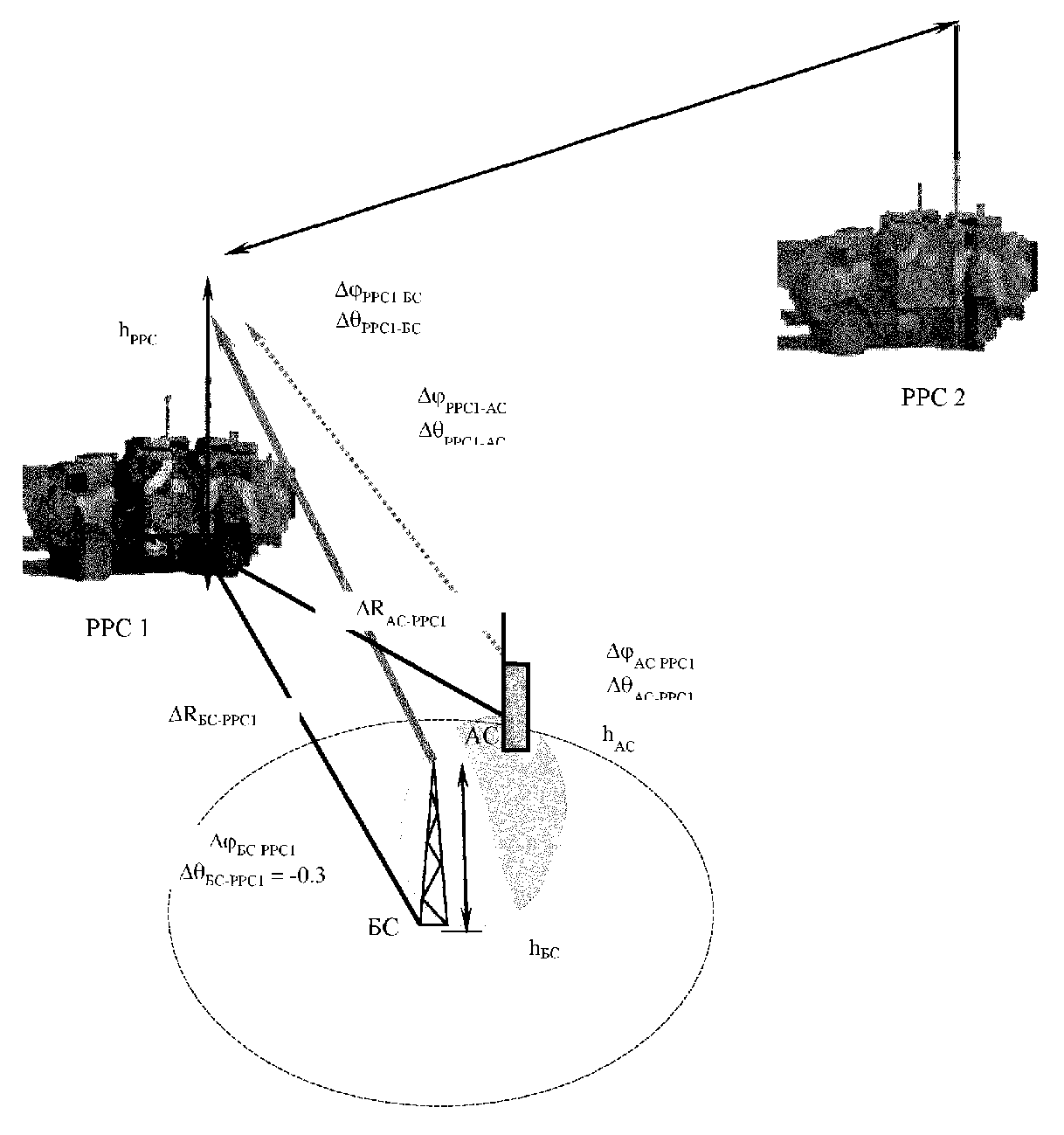

Пример плана размещения РЭС приведен на рис. 1.
Рис. 4.1. План размещения РЭС при определении
норм ЧТР РЭС перспективных стандартов и радиотехнологий
на железнодорожном транспорте на основе радиоинтерфейса
LTE TDD и РРС прямой видимости различного назначения
5. НОРМЫ ЧАСТОТНО-ТЕРРИТОРИАЛЬНОГО РАЗНОСА
РЭС ПЕРСПЕКТИВНЫХ СТАНДАРТОВ И РАДИОТЕХНОЛОГИЙ
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ С РЭС МИНОБОРОНЫ РОССИИ
И ФСО РОССИИ ПРИ НАЗНАЧЕНИИ КАНАЛОВ ДЛЯ РЭС ПЕРСПЕКТИВНЫХ
СТАНДАРТОВ И РАДИОТЕХНОЛОГИЙ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
В ПОЛОСЕ ЧАСТОТ 1785 - 1805 МГЦ
5.1 Воздействие базовой станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-419 Л1М при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города и пригорода
Таблица 5.1.1
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419Л-1: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 20 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 147.02 | 124.76 | 97.96 | 81.38 | 71.82 | 66.48 | 61.50 | 56.62 | 51.76 | 46.96 | 42.14 | 36.38 | 32.14 | 27.94 | 23.88 | 19.80 |
5 | 133.12 | 111.96 | 86.92 | 76.36 | 69.76 | 64.62 | 59.70 | 54.82 | 49.98 | 45.20 | 39.20 | 34.82 | 30.58 | 26.42 | 22.42 | 17.34 |
10 | 91.02 | 77.90 | 71.68 | 68.40 | 63.34 | 58.44 | 53.56 | 48.74 | 43.98 | 37.98 | 33.72 | 29.50 | 25.36 | 21.34 | 14.84 | 8.08 |
15 | 30.50 | 28.00 | 24.72 | 22.34 | 17.12 | 9.34 | 5.10 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
20 | 27.08 | 24.64 | 21.40 | 18.94 | 10.40 | 5.68 | 3.12 | 1.74 | 0.98 | 0.54 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 25.98 | 23.58 | 20.32 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 25.98 | 23.58 | 20.32 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
Таблица 5.1.2
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419Л-1: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 30 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 149.12 | 126.72 | 99.68 | 84.56 | 76.54 | 71.28 | 66.30 | 61.38 | 56.50 | 51.66 | 46.80 | 40.68 | 36.38 | 32.14 | 27.78 | 21.66 |
5 | 135.14 | 113.82 | 88.98 | 80.68 | 74.52 | 69.44 | 64.48 | 59.58 | 54.70 | 49.88 | 43.58 | 39.08 | 34.80 | 30.58 | 26.10 | 17.34 |
10 | 92.78 | 81.92 | 76.40 | 73.18 | 68.16 | 63.22 | 58.32 | 53.46 | 48.64 | 42.30 | 37.98 | 33.72 | 29.48 | 24.96 | 14.84 | 8.08 |
15 | 34.72 | 32.18 | 28.74 | 26.02 | 17.12 | 9.34 | 5.10 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
20 | 31.24 | 28.64 | 25.02 | 19.08 | 10.40 | 5.68 | 3.12 | 1.74 | 0.98 | 0.54 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 30.14 | 27.46 | 23.36 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 30.14 | 27.46 | 23.36 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
Таблица 5.1.3
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л-1М: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 50 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 152.50 | 129.84 | 102.52 | 90.60 | 83.84 | 78.66 | 73.66 | 68.72 | 63.78 | 58.90 | 54.00 | 47.32 | 42.94 | 38.42 | 33.82 | 21.66 |
5 | 138.36 | 116.78 | 93.52 | 87.60 | 81.88 | 76.80 | 71.84 | 66.90 | 61.98 | 57.10 | 50.30 | 45.70 | 41.32 | 36.72 | 31.60 | 17.34 |
10 | 96.26 | 88.64 | 83.70 | 80.56 | 75.52 | 70.56 | 65.62 | 60.72 | 55.84 | 48.96 | 44.58 | 40.14 | 35.54 | 27.10 | 14.84 | 8.08 |
15 | 41.22 | 38.46 | 34.80 | 31.22 | 17.12 | 9.34 | 5.10 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
20 | 37.44 | 34.70 | 27.36 | 19.08 | 10.40 | 5.68 | 3.12 | 1.74 | 0.98 | 0.54 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 36.24 | 33.48 | 23.36 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 36.24 | 33.48 | 23.36 | 16.26 | 8.86 | 4.84 | 2.68 | 1.48 | 0.84 | 0.48 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
5.2 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-419 Л1М при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города
Таблица 5.2.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 18.84 | 16.74 | 14.16 | 12.38 | 9.76 | 7.58 | 4.32 | 2.38 | 1.32 | 0.74 | 0.42 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 |
5 | 17.54 | 15.52 | 13.04 | 11.36 | 8.92 | 6.30 | 3.46 | 1.92 | 1.08 | 0.60 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 |
10 | 13.56 | 11.82 | 9.76 | 8.42 | 5.50 | 3.02 | 1.68 | 0.94 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 |
15 | 3.74 | 2.62 | 1.64 | 1.16 | 0.66 | 0.36 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 1.84 | 1.30 | 0.82 | 0.58 | 0.32 | 0.18 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.86 | 0.60 | 0.38 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.86 | 0.60 | 0.38 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.2.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 10.74 | 9.28 | 7.58 | 6.48 | 4.96 | 3.76 | 2.84 | 1.78 | 1.00 | 0.56 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 |
5 | 9.84 | 8.46 | 6.90 | 5.88 | 4.48 | 3.40 | 2.56 | 1.44 | 0.80 | 0.46 | 0.26 | 0.16 | 0.08 | 0.06 | 0.04 | 0.02 |
10 | 7.20 | 6.14 | 4.96 | 4.20 | 3.18 | 2.26 | 1.26 | 0.70 | 0.40 | 0.22 | 0.14 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 |
15 | 2.66 | 1.96 | 1.22 | 0.86 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 1.38 | 0.98 | 0.62 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.64 | 0.46 | 0.30 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.64 | 0.46 | 0.30 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
5.3 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-419 Л1М при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях пригорода
Таблица 5.3.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 23.24 | 20.94 | 18.02 | 15.98 | 12.88 | 10.18 | 7.94 | 4.78 | 2.64 | 1.46 | 0.82 | 0.46 | 0.26 | 0.16 | 0.10 | 0.06 |
5 | 21.82 | 19.58 | 16.76 | 14.80 | 11.84 | 9.30 | 7.00 | 3.84 | 2.12 | 1.18 | 0.66 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 |
10 | 17.34 | 15.34 | 12.88 | 11.22 | 8.78 | 6.10 | 3.34 | 1.86 | 1.04 | 0.58 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 |
15 | 7.44 | 5.28 | 3.26 | 2.30 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 3.66 | 2.56 | 1.60 | 1.14 | 0.64 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 1.68 | 1.18 | 0.74 | 0.52 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 1.68 | 1.18 | 0.74 | 0.52 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.3.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - 16QAM информационная скорость принимаемого сигнала - 34 Мбит/с; коэффициент усиления антенны - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 13M2D7W |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 12.84 | 11.18 | 9.22 | 7.92 | 6.10 | 4.64 | 3.52 | 2.66 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
5 | 11.82 | 10.24 | 8.40 | 7.20 | 5.52 | 4.20 | 3.18 | 2.26 | 1.26 | 0.70 | 0.40 | 0.22 | 0.14 | 0.08 | 0.04 | 0.04 |
10 | 8.78 | 7.52 | 6.10 | 5.18 | 3.94 | 2.98 | 1.96 | 1.10 | 0.62 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 |
15 | 3.30 | 2.78 | 1.92 | 1.36 | 0.76 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 2.16 | 1.52 | 0.96 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 1.00 | 0.70 | 0.44 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 1.00 | 0.70 | 0.44 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
5.4 Воздействие базовой станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейные станции прямой видимости различного назначения Р-419 Л1М и Р-430Л-1 при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города и пригорода
Таблица 5.4.1
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 20 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 149.32 | 126.90 | 99.82 | 82.62 | 72.18 | 66.78 | 61.80 | 56.90 | 52.06 | 47.24 | 42.46 | 36.64 | 32.40 | 28.20 | 24.12 | 20.04 |
5 | 126.84 | 106.22 | 82.58 | 74.88 | 68.84 | 63.76 | 58.84 | 53.98 | 49.16 | 44.38 | 38.36 | 34.08 | 29.86 | 25.70 | 21.70 | 15.60 |
10 | 34.68 | 32.14 | 28.78 | 26.30 | 22.30 | 17.02 | 9.28 | 5.06 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 |
15 | 33.80 | 31.26 | 27.92 | 25.44 | 21.42 | 15.00 | 8.18 | 4.48 | 2.46 | 1.38 | 0.78 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 |
20 | 33.22 | 30.70 | 27.36 | 24.90 | 20.86 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
25 | 33.22 | 30.70 | 27.36 | 24.90 | 20.86 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
30 | 33.22 | 30.70 | 27.36 | 24.90 | 20.86 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
Таблица 5.4.2
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 30 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 151.44 | 128.86 | 101.56 | 85.50 | 76.88 | 71.58 | 66.60 | 61.68 | 56.80 | 51.94 | 47.12 | 40.94 | 36.64 | 32.38 | 28.06 | 22.44 |
5 | 128.80 | 108.02 | 85.46 | 79.38 | 73.62 | 68.58 | 63.64 | 58.74 | 53.86 | 49.04 | 42.68 | 38.34 | 34.06 | 29.84 | 25.34 | 15.60 |
10 | 38.96 | 36.38 | 32.98 | 30.44 | 25.98 | 17.02 | 9.28 | 5.06 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 |
15 | 38.06 | 35.50 | 32.10 | 29.56 | 25.04 | 15.00 | 8.18 | 4.48 | 2.46 | 1.38 | 0.78 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 |
20 | 37.48 | 34.92 | 31.52 | 28.96 | 24.44 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
25 | 37.48 | 34.92 | 31.52 | 28.96 | 24.44 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
30 | 37.48 | 34.92 | 31.52 | 28.96 | 24.44 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
Таблица 5.4.3
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 50 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 154.84 | 132.02 | 104.40 | 91.24 | 84.16 | 78.96 | 73.96 | 69.00 | 64.08 | 59.18 | 54.30 | 47.58 | 43.20 | 38.70 | 34.10 | 22.44 |
5 | 131.94 | 110.90 | 91.22 | 86.48 | 80.98 | 75.94 | 70.98 | 66.04 | 61.14 | 56.24 | 49.36 | 44.94 | 40.52 | 35.92 | 28.50 | 15.60 |
10 | 45.56 | 42.94 | 39.34 | 36.58 | 31.04 | 17.02 | 9.28 | 5.06 | 2.80 | 1.56 | 0.88 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 |
15 | 44.66 | 42.04 | 38.38 | 35.62 | 27.40 | 15.00 | 8.18 | 4.48 | 2.46 | 1.38 | 0.78 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 |
20 | 44.06 | 41.44 | 37.76 | 35.00 | 25.28 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
25 | 44.06 | 41.44 | 37.76 | 35.00 | 25.28 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
30 | 44.06 | 41.44 | 37.76 | 35.00 | 25.28 | 13.82 | 7.52 | 4.12 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 |
5.5 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейные станции прямой видимости различного назначения Р-419 Л1М и Р-430Л-1 при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города
Таблица 5.5.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 19.68 | 17.54 | 14.88 | 13.06 | 10.34 | 8.06 | 4.96 | 2.74 | 1.52 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
5 | 17.62 | 15.60 | 13.12 | 11.42 | 8.96 | 6.40 | 3.52 | 1.94 | 1.08 | 0.62 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 |
10 | 5.68 | 3.96 | 2.46 | 1.74 | 0.98 | 0.54 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 3.52 | 2.48 | 1.54 | 1.10 | 0.62 | 0.34 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 0.86 | 0.62 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.86 | 0.62 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.86 | 0.62 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.5.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 11.36 | 9.84 | 8.06 | 6.90 | 5.28 | 4.02 | 3.04 | 2.04 | 1.14 | 0.64 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 |
5 | 9.88 | 8.52 | 6.94 | 5.92 | 4.50 | 3.42 | 2.58 | 1.46 | 0.82 | 0.46 | 0.26 | 0.16 | 0.08 | 0.06 | 0.04 | 0.02 |
10 | 3.24 | 2.72 | 1.84 | 1.30 | 0.74 | 0.42 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 2.58 | 1.84 | 1.16 | 0.82 | 0.46 | 0.26 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 0.66 | 0.46 | 0.30 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.66 | 0.46 | 0.30 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.66 | 0.46 | 0.30 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
5.6 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейные станции прямой видимости различного назначения Р-419 Л1М и Р-430Л-1 при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях пригорода
Таблица 5.6.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 24.16 | 21.82 | 18.86 | 16.76 | 13.56 | 10.78 | 8.42 | 5.50 | 3.04 | 1.68 | 0.94 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 |
5 | 21.90 | 19.66 | 16.84 | 14.86 | 11.90 | 9.36 | 7.10 | 3.90 | 2.16 | 1.20 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 |
10 | 8.92 | 7.64 | 4.96 | 3.46 | 1.92 | 1.08 | 0.60 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 7.12 | 4.96 | 3.08 | 2.16 | 1.20 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 1.72 | 1.20 | 0.76 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 1.72 | 1.20 | 0.76 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 1.72 | 1.20 | 0.76 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.6.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-419 Л1М: | Параметры приемника РРС Р-430 Л1М: |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 23 дБ; потери АФТ - 6 дБ; класс излучения принимаемого сигнала - 1M70D7W | вид модуляции принимаемого сигнала - QPSK информационная скорость принимаемого сигнала - 2.048 Мбит/с; коэффициент усиления антенн - 21 дБ; потери АФТ - 4 дБ; класс излучения принимаемого сигнала - 1M70D7W |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 20 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 13.54 | 11.82 | 9.76 | 8.40 | 6.48 | 4.96 | 3.76 | 2.84 | 1.78 | 1.00 | 0.56 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 |
5 | 11.88 | 10.30 | 8.44 | 7.24 | 5.56 | 4.22 | 3.20 | 2.28 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 | 0.04 |
10 | 4.00 | 3.38 | 2.70 | 2.04 | 1.14 | 0.64 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 3.20 | 2.70 | 1.82 | 1.28 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 1.02 | 0.72 | 0.46 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 1.02 | 0.72 | 0.46 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 1.02 | 0.72 | 0.46 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
5.7 Воздействие базовой станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-414 (Р-404) при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города и пригорода
Таблица 5.7.1
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 20 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 144.30 | 122.26 | 95.78 | 82.96 | 75.84 | 70.66 | 65.68 | 60.78 | 55.90 | 51.06 | 46.10 | 40.14 | 35.84 | 31.60 | 27.22 | 20.08 |
5 | 122.18 | 101.98 | 82.94 | 78.16 | 72.66 | 67.66 | 62.72 | 57.84 | 52.98 | 48.16 | 41.86 | 37.54 | 33.28 | 29.02 | 24.52 | 13.96 |
10 | 47.00 | 42.60 | 39.12 | 36.54 | 32.30 | 27.96 | 22.16 | 12.10 | 6.60 | 3.62 | 2.00 | 1.12 | 0.64 | 0.36 | 0.20 | 0.12 |
15 | 32.78 | 30.26 | 26.68 | 23.78 | 13.00 | 7.08 | 3.88 | 2.14 | 1.20 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 |
20 | 30.38 | 27.70 | 24.12 | 16.84 | 9.18 | 5.02 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 30.38 | 27.70 | 24.12 | 16.84 | 9.18 | 5.02 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 30.38 | 27.70 | 24.12 | 16.84 | 9.18 | 5.02 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
Таблица 5.7.2
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 30 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 146.34 | 124.14 | 97.60 | 87.12 | 80.62 | 75.48 | 70.50 | 65.56 | 60.66 | 55.78 | 50.86 | 44.48 | 40.12 | 35.72 | 31.14 | 20.06 |
5 | 124.06 | 103.72 | 87.12 | 82.86 | 77.50 | 72.48 | 67.52 | 62.60 | 57.72 | 52.86 | 46.22 | 41.86 | 37.54 | 32.98 | 25.50 | 13.94 |
10 | 51.70 | 46.98 | 43.44 | 40.84 | 36.48 | 31.90 | 22.14 | 12.08 | 6.58 | 3.62 | 2.00 | 1.12 | 0.62 | 0.36 | 0.20 | 0.12 |
15 | 37.00 | 34.26 | 30.60 | 23.76 | 12.98 | 7.08 | 3.88 | 2.14 | 1.20 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 |
20 | 34.40 | 31.64 | 24.16 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 34.40 | 31.64 | 24.14 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 34.40 | 31.64 | 24.14 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
Таблица 5.7.3
Параметры передатчика базовой станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - 16 дБВт; коэффициент усиления антенны - 18 дБ; потери АФТ - 0.5 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 50 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 149.68 | 127.22 | 101.32 | 93.96 | 88.00 | 82.88 | 77.88 | 72.92 | 67.98 | 63.06 | 58.12 | 51.16 | 46.58 | 41.94 | 36.48 | 20.06 |
5 | 127.16 | 106.68 | 93.94 | 90.16 | 84.90 | 79.86 | 74.90 | 69.94 | 65.02 | 60.10 | 52.94 | 48.44 | 43.78 | 39.16 | 25.50 | 13.94 |
10 | 58.96 | 53.70 | 50.12 | 47.34 | 42.70 | 38.06 | 22.14 | 12.08 | 6.58 | 3.62 | 2.00 | 1.12 | 0.62 | 0.36 | 0.20 | 0.12 |
15 | 43.24 | 40.46 | 34.00 | 23.76 | 12.98 | 7.08 | 3.88 | 2.14 | 1.20 | 0.68 | 0.38 | 0.22 | 0.12 | 0.08 | 0.04 | 0.04 |
20 | 40.58 | 37.82 | 24.16 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
25 | 40.58 | 37.82 | 24.14 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
30 | 40.58 | 37.82 | 24.14 | 16.82 | 9.16 | 5.00 | 2.76 | 1.54 | 0.86 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 |
5.8 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-414 (Р-404) при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях города
Таблица 5.8.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 22.74 | 20.44 | 17.56 | 15.54 | 12.48 | 8.12 | 4.44 | 2.46 | 1.36 | 0.76 | 0.44 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 |
5 | 20.48 | 18.28 | 15.56 | 13.68 | 10.38 | 5.66 | 3.12 | 1.74 | 0.96 | 0.54 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 |
10 | 5.54 | 3.86 | 2.40 | 1.70 | 0.94 | 0.54 | 0.30 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 3.16 | 2.22 | 1.38 | 0.98 | 0.56 | 0.32 | 0.18 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 0.76 | 0.54 | 0.34 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.76 | 0.54 | 0.34 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.76 | 0.54 | 0.34 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.8.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 13.64 | 11.92 | 9.84 | 8.48 | 6.54 | 5.00 | 3.30 | 1.84 | 1.02 | 0.58 | 0.32 | 0.18 | 0.12 | 0.06 | 0.04 | 0.02 |
5 | 11.92 | 10.34 | 8.48 | 7.28 | 5.58 | 4.18 | 2.32 | 1.30 | 0.72 | 0.42 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 |
10 | 4.10 | 2.88 | 1.80 | 1.26 | 0.72 | 0.40 | 0.24 | 0.14 | 0.08 | 0.04 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 2.36 | 1.66 | 1.04 | 0.74 | 0.42 | 0.24 | 0.14 | 0.08 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 0.58 | 0.42 | 0.26 | 0.18 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.58 | 0.42 | 0.26 | 0.18 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.58 | 0.42 | 0.26 | 0.18 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
5.9 Воздействие абонентской станции перспективных стандартов и радиотехнологий на железнодорожном транспорте на радиорелейную станцию прямой видимости различного назначения Р-414 (Р-404) при назначении каналов для РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте в полосе частот 1785 - 1805 МГц в условиях пригорода
Таблица 5.9.1
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 5 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 27.46 | 25.00 | 21.86 | 19.60 | 16.10 | 12.98 | 9.00 | 4.92 | 2.72 | 1.52 | 0.84 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 |
5 | 25.02 | 22.66 | 19.64 | 17.50 | 14.20 | 11.28 | 6.28 | 3.46 | 1.92 | 1.08 | 0.60 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 |
10 | 11.16 | 7.84 | 4.84 | 3.38 | 1.88 | 1.04 | 0.58 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 6.36 | 4.44 | 2.76 | 1.94 | 1.08 | 0.60 | 0.34 | 0.20 | 0.12 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 1.52 | 1.06 | 0.68 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 1.52 | 1.06 | 0.68 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 1.52 | 1.06 | 0.68 | 0.48 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Таблица 5.9.2
Параметры передатчика абонентской станции сети на основе использования радиоинтерфейса eLTE TDD: | Параметры приемника РРС Р-414 (Р-404): |
мощность передатчика - "минус" 7 дБВт; коэффициент усиления антенны - 3 дБ; потери АФТ - 0.0 дБ; класс излучения передаваемого сигнала - 10M0D7W | вид модуляции принимаемого сигнала - РРМ (ФИМ-24) пропускная способность - 24 канала ТЧ; коэффициент усиления антенны - 23 дБ; потери АФТ - 5 дБ; класс излучения принимаемого сигнала - 6M00M7EJT |
высота подвеса антенны над уровнем земли - 1.5 м | высота подвеса антенны над уровнем земли - 30 м |
 , дБ | 10 | 7 | 3 | 0 |
(число одновременно воздействующих ПРД) | (10 ПРД) | (5 ПРД) | (2 ПРД) | (1 ПРД) |
 , дБ | 0 | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
 , МГц |  , км |
0 | 16.08 | 14.16 | 11.82 | 10.26 | 8.00 | 6.14 | 4.70 | 2.88 | 1.60 | 0.90 | 0.50 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 |
5 | 14.18 | 12.40 | 10.28 | 8.86 | 6.84 | 5.24 | 3.66 | 2.04 | 1.14 | 0.64 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 |
10 | 5.18 | 4.40 | 2.82 | 1.98 | 1.12 | 0.62 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
15 | 3.70 | 2.60 | 1.62 | 1.14 | 0.64 | 0.36 | 0.20 | 0.12 | 0.08 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
20 | 0.90 | 0.64 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
25 | 0.90 | 0.64 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
30 | 0.90 | 0.64 | 0.40 | 0.28 | 0.16 | 0.10 | 0.06 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Для определения величины параметра

, определяемой потерями усиления антенн РЭС

, в зависимости от взаимной ориентацией антенн РРС различного назначения и РЭС перспективных стандартов и радиотехнологий на железнодорожном транспорте приводятся данные по диаграммам направленности антенн РРС различного назначения и базовых станций eLTE.

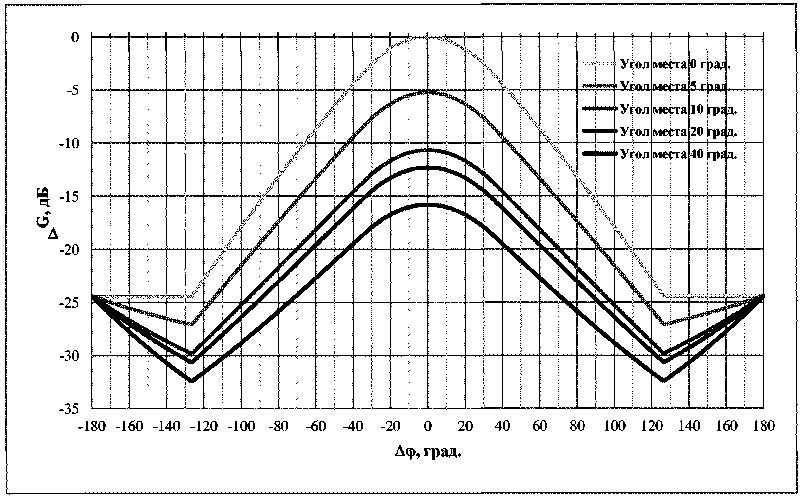

График нормированной ДНА приемника РРС различного назначения
График нормированной ДНА передатчика БС eLTE
