6.1.3 Комбинированные ограждения с разными типами рабочих элементов должны удовлетворять требованиям ГОСТ Р 52289, ГОСТ 33127, ГОСТ Р 33129 и настоящих методических рекомендаций.
6.1.4 Переходные участки - элементы конструкции ограждения, предназначенные для соединения различных типов дорожных и мостовых ограждений (рисунок 9).
![]() Рисунок 9 - Переходный участок ограждения
6.1.4 По типу соединяемых ограждений переходные участки разделяются на:
- тросово-барьерные;
- тросово-парапетные.
6.1.5 По типу соединения переходные участки разделяются:
- Параллельные
- Соединение внахлест.
6.2. Требования к конструкции

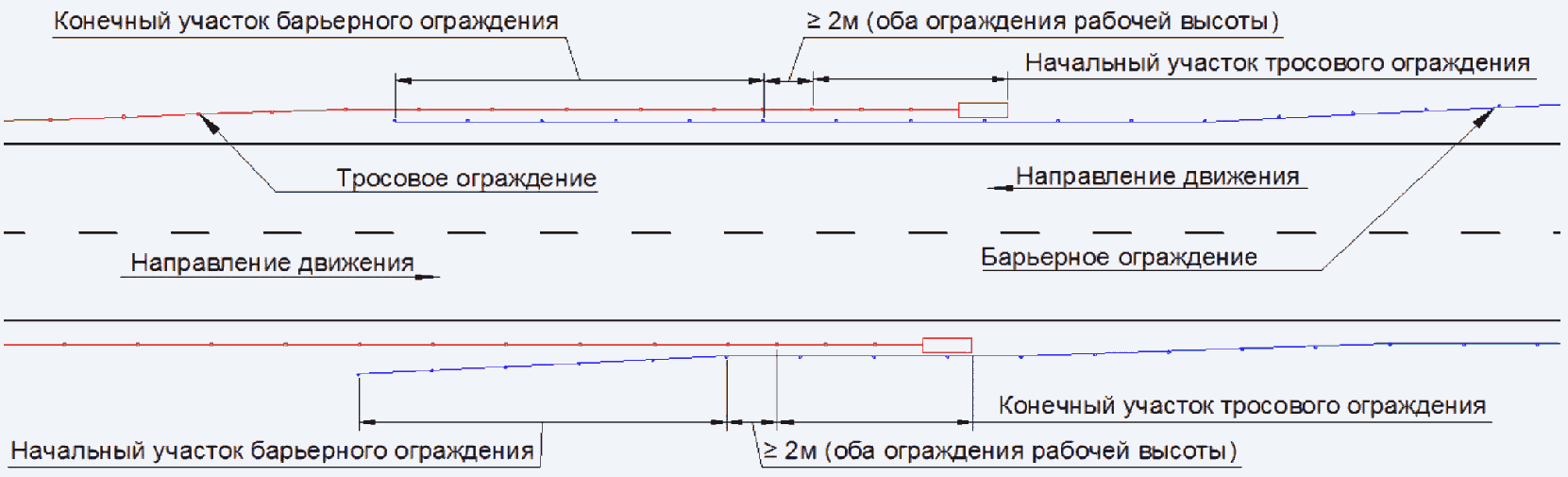

6.2.1 Переходный участок с параллельным типом соединения (с перекрытием одного ограждения другим) рекомендуется выполнить в соответствии с рисунком 10.
![]() Рисунок 10 - Рекомендуемое расположение
анкерного фундамента переходного участка

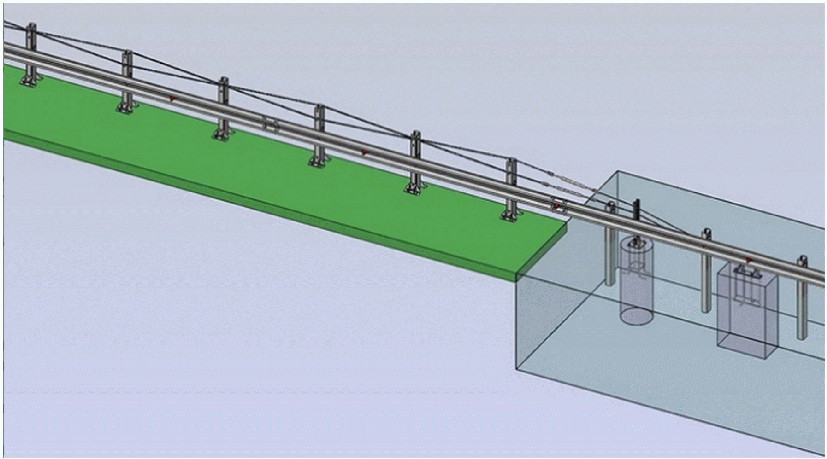

6.2.2 На рисунке 11 приведен пример установки переходного участка.

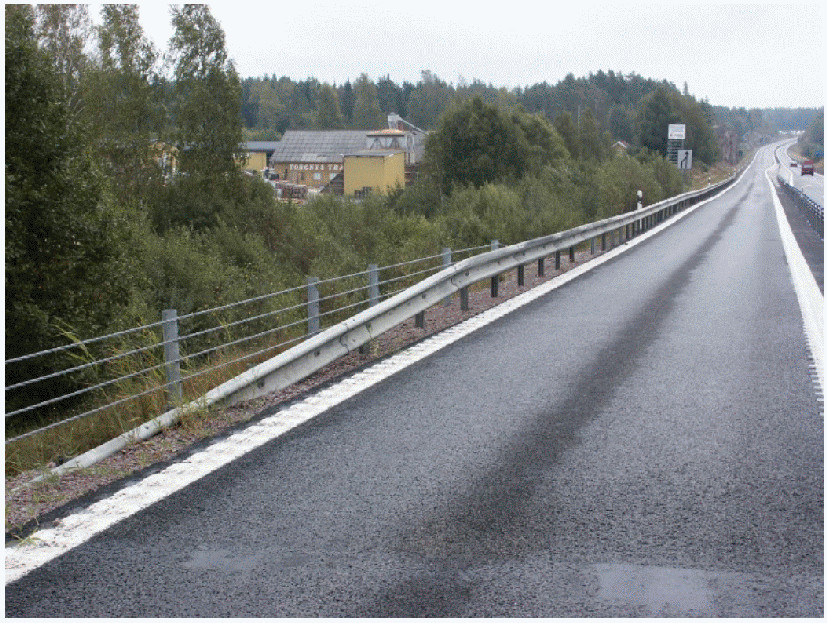

![]() Рисунок 11 - Переходный участок тросового ограждения

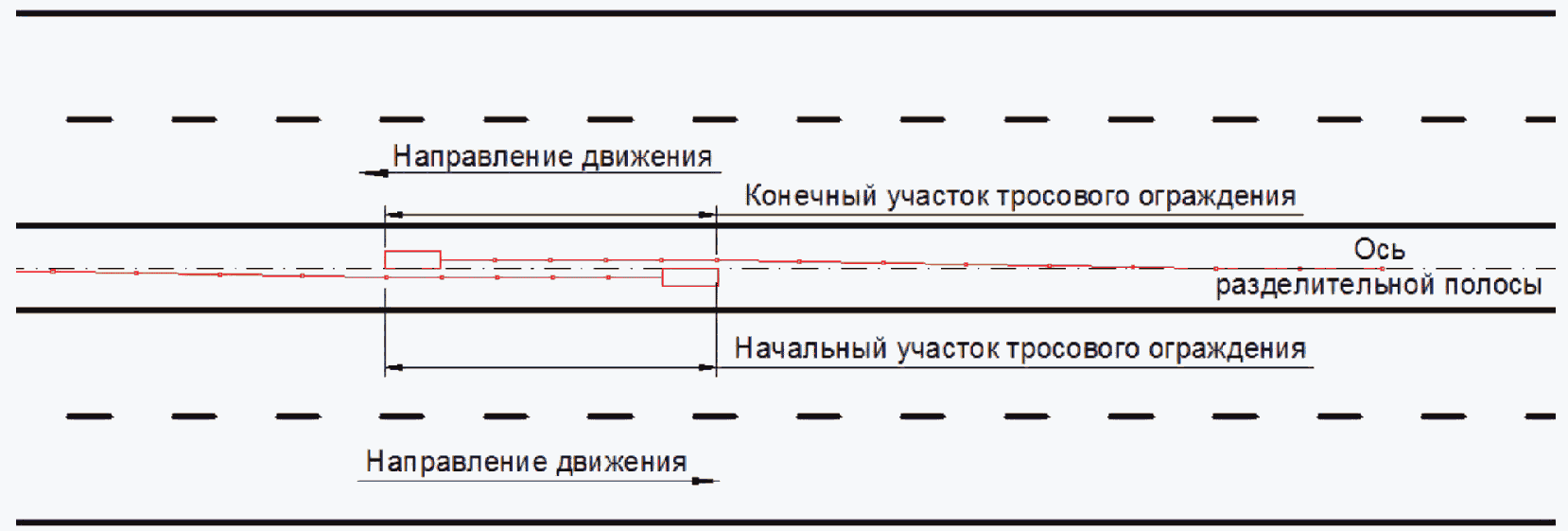

6.2.3 Сопряжения тросовых ограждений, устанавливаемых на оси разделительной полосы, рекомендуется выполнить в соответствии с рисунком 12.
![]() Рисунок 12 - Сопряжение тросовых ограждений
6.2.3 Переходный участок с соединением внахлест выполняется креплением тросов к балке барьерного ограждения.

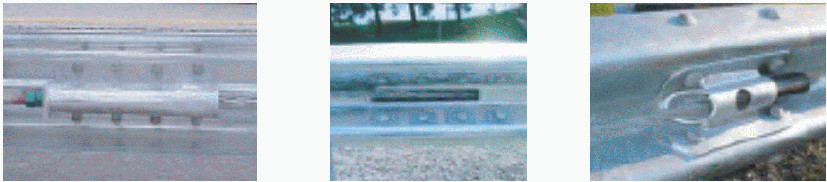

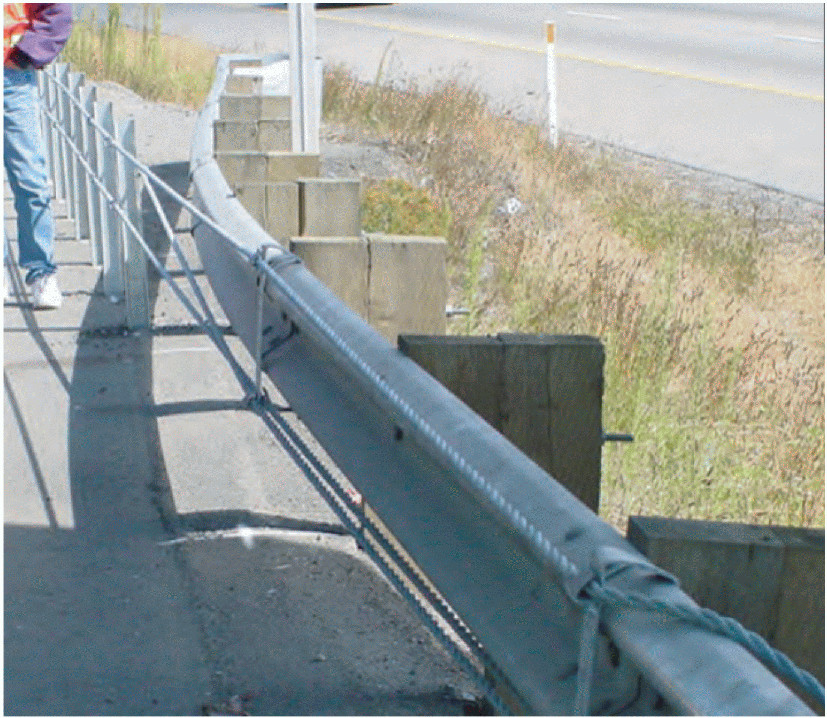

6.2.4 Примеры крепления тросов к балке барьерного ограждения представлены на рисунке 13.
![]() Рисунок 13 - Крепления троса к балке барьерного ограждения

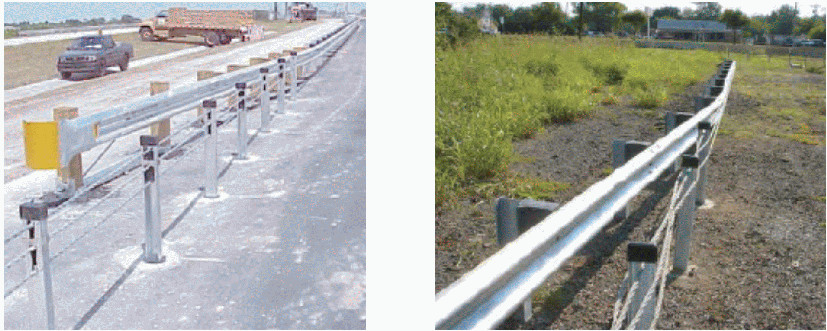

6.2.5 Примеры переходных участков, с креплением тросов к балке барьерного ограждения, приведены на рисунке 14.
![]() Рисунок 14 - Переходные участки
6.2.6 Уровень удерживающей способности переходного участка ограждений не должен быть меньше самого низкого из двух допустимых уровней удерживающей способности, установленных для соединяемых ограждений, и больше самого высокого из них.
6.2.7 При установке на дорогах общего пользования переходные участки ограждений должны удовлетворять следующим требованиям:
- соединительный элемент между каждым тросом и балкой ограждения или секцией парапетного ограждения должен выдерживать нагрузку не менее 180 кН;
- рекомендуемая минимальная длина участка крепления троса к балке ограждения не менее 1.5 м [2];
- конструкция барьерного ограждения к которым крепиться трос должны выдерживать статическую и динамическую нагрузку, передаваемую от тросового ограждения. Минимальная рекомендуемая длина барьерного ограждения, к которой допускается крепление тросового ограждения, 24 м.
6.2.8 Рекомендуется проведение натурных испытаний конструкции переходного участка по ГОСТ 33129, с соблюдением требований к испытаниям тросовых ограждений. При этом минимальная длина барьерного ограждения 24 м.
7.1 Общие требования
7.1.1 Ограждения дорожные удерживающие боковые тросового типа устанавливаются на автомобильных дорогах общего пользования в соответствии с ГОСТ 52289 и ОДМ 218.6.004-2011.
7.1.2 В эксплуатацию допускаются только тросовые ограждения, получившие сертификат соответствия ТР ТС 014/2011.

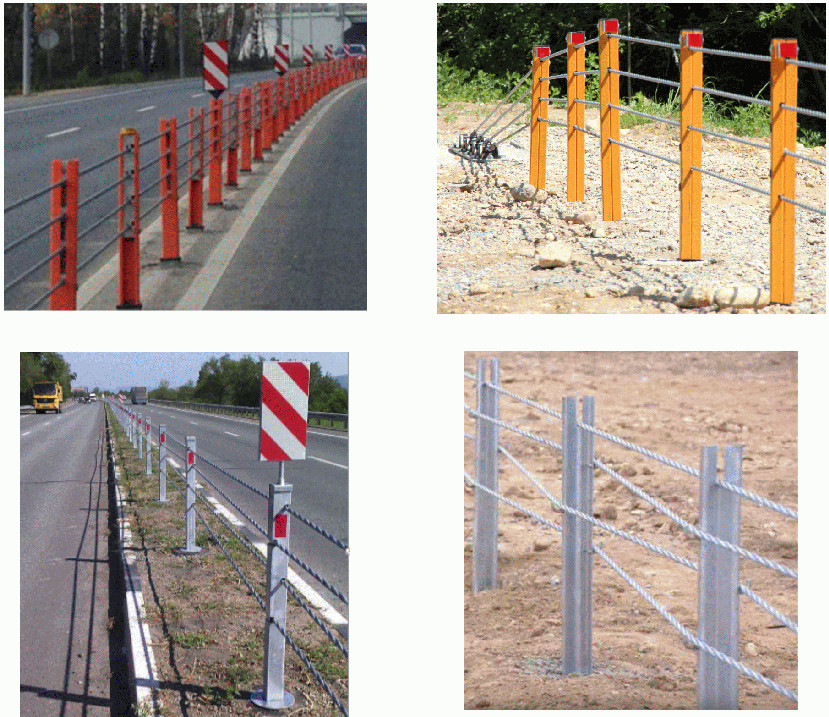

7.1.3 Тросовое ограждение устанавливают:
- на обочинах автомобильных дорог (рисунок 15);
- на оси проезжей части (рисунок 16);
- на мостовых сооружениях (рисунок 17);
- на разделительной полосе автомобильной дороги (рисунок 18).

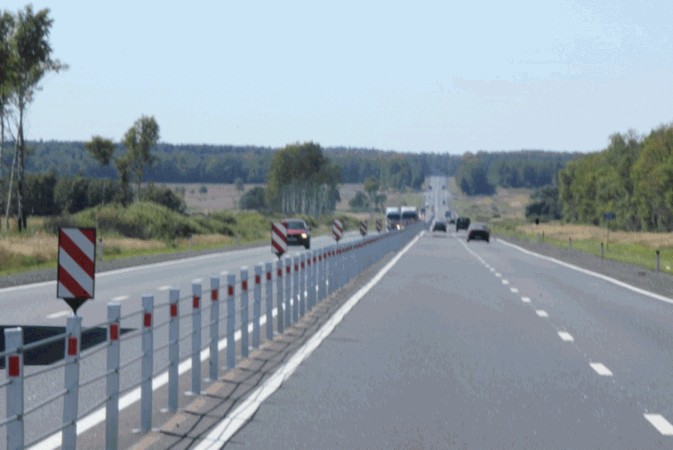

![]() Рисунок 15 - Установка тросового ограждения на обочине

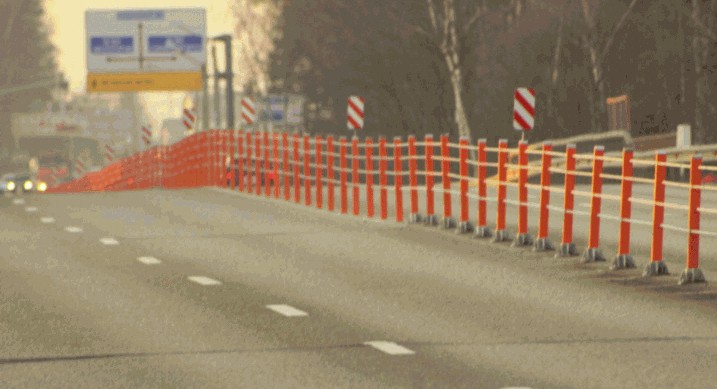

![]() проезжей части
![]() на мостовом сооружении

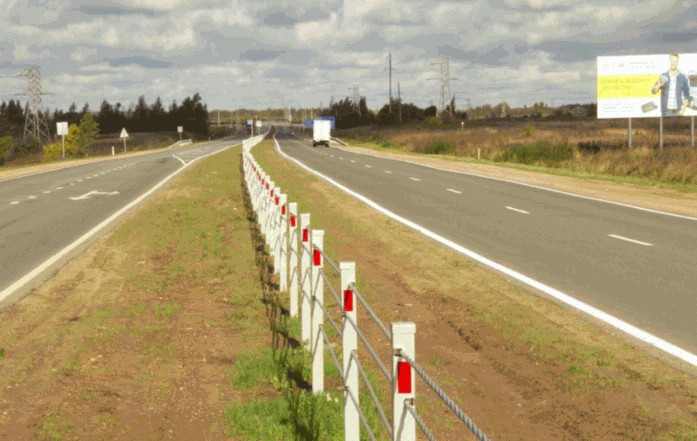

![]() на разделительной полосе

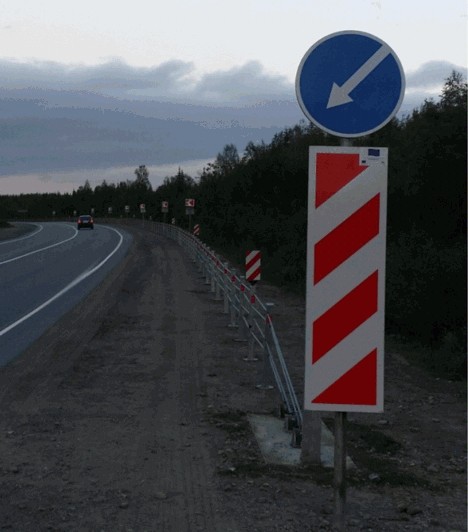

7.1.4 При установке тросового ограждения на оси проезжей части за 300 м до начала участка рекомендуется устанавливать информационное табло "ВНИМАНИЕ! Через 300 м осевое тросовое ограждение протяженностью L м" на желтом фоне по ГОСТ Р 52290.
- 4.2.1 "Объезд препятствия справа" и 8.22.1 "Препятствие" (ГОСТ Р 52290) при установке ограждения на оси проезжей части;
- 4.2.2 "Объезд препятствия слева" и 8.22.2 "Препятствие" (ГОСТ Р 52290) при установке ограждения на обочине;
- 4.2.3 "Объезд препятствия справа" и 8.22.3 "Препятствие" (ГОСТ Р 52290) при установке ограждения в местах разделения потоков одностороннего движения.
7.1.6 Не рекомендуется устанавливать вышеперечисленные дорожные знаки на оси проезжей части, если тросовое ограждение начинается сразу после пешеходного перехода.
7.1.7 Для повышения зрительного восприятия перед ограждением, установленным на оси проезжей части или на разделительной полосе дороги, рекомендуется устанавливать столбики сигнальные С3:
- в начале участка после левого поворота - протяженностью 15 м, с шагом 3,0 м;
- в начале участка на прямой - протяженностью 30 м, с шагом 3,0 м.
7.1.8 Динамический прогиб тросового ограждения, устанавливаемого на обочине не должен превышать расстояние от продольной оси недеформируемого ограждения до бровки земляного полотна, увеличенное на 0,5 м (рисунок 19).

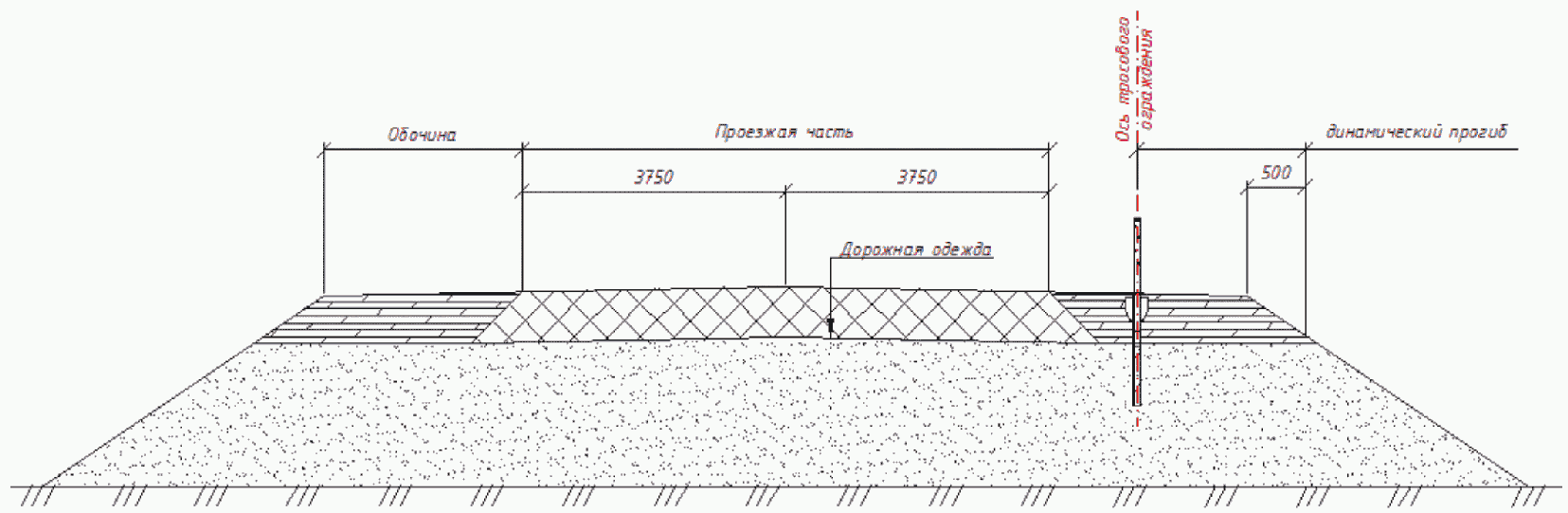

![]() Рисунок 19 - Установка тросового ограждения на обочине
7.1.9 Расстояние между массивной опорой и осью тросового ограждения должно быть не менее рабочей ширины ограждения.
7.1.10 При установке ограждения на оси проезжей части дороги (мостового сооружения) рекомендуется устройство полосы безопасности по 0,5 м с каждой стороны, выделенной разметкой 1.1 по ГОСТ Р 51256 (рисунок 20). Меньшее значение полосы безопасности должно подтверждаться низкими значениями динамического прогиба конкретной конструкции, данными расчетного моделирования наездов, а также характеристиками транспортных потоков на конкретных участках дороги и согласовываться в установленном порядке.

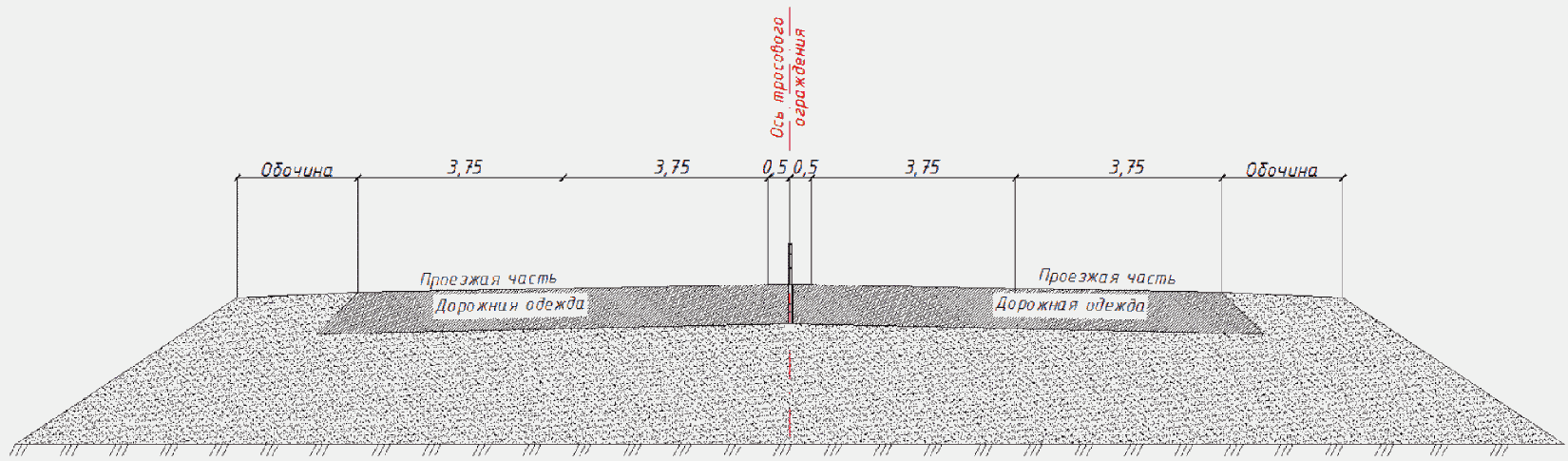

![]() Рисунок 20 - Установка тросового ограждения
на оси проезжей части
7.1.11 Установка тросового ограждения на оси проезжей части мостового сооружения допускается с соблюдением требований п. 7.1.10.
7.1.12 Рабочая ширина тросового ограждения, устанавливаемого на тротуаре, не должна превышать 1,5 м при ширине тротуара не менее 3,0 м. При меньшей ширине тротуара его необходимо расширить до 3,0 м. Если расширить тротуар невозможно, рабочая ширина не должна превышать расстояние от рабочего элемента ограждения (троса) до оси тротуара.
7.1.13 Установка тросового ограждения на мостовых сооружениях без тротуаров или служебных проходов не рекомендуется. По п. 8.1.15 ГОСТ 52289 "Прогиб барьерного ограждения на мостовом сооружении без тротуаров или служебных проходов не должен превышать 1,0 м", прогиб тросового ограждения больше 1 м.
7.2 Установка тросового ограждения на горизонтальных кривых
7.2.1 Не рекомендуется устанавливать тросовое ограждение на внутренней стороне кривой радиусом менее 400 м. При установке ограждения на малом радиусе увеличивается динамический прогиб ограждения. На рисунке 21 представлен график зависимости динамического прогиба ограждения от радиуса горизонтальной кривой. За ноль взят прогиб ограждения, установленного на прямом участке, протяженностью 200 м и с шагом 3,0 м.

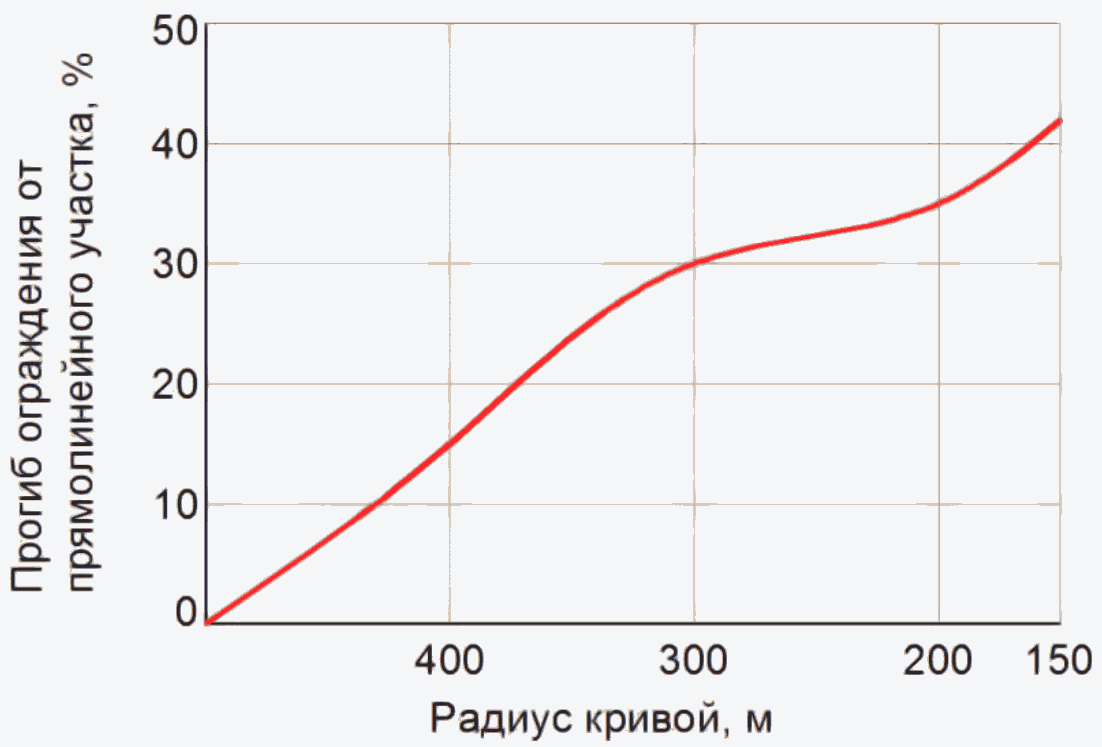

![]() Рисунок 21 - График зависимости динамического
прогиба от радиуса горизонтальной кривой
7.2.2 При установке тросового ограждения на радиусах менее 400 м для уменьшения динамического прогиба необходимо уменьшать расстояние между стойками (шаг). В таблице 1 приводится зависимость динамического прогиба от шага стоек при длине участка в 200 м.
Таблица 1
Зависимость динамического прогиба от шага стоек
7.2.3 Не рекомендуется устанавливать тросовое ограждение на внешней стороне кривой радиусом менее 150 м. При меньших значениях кривизны следует рассмотреть результаты расчетного моделирования.
7.2.4 При установке ограждения на оси разделительной полосы тросовое ограждение следует устанавливать, как можно ближе к внешней стороне горизонтальной кривой, так как динамический прогиб при наезде с внешней стороны значительно больше.
7.3 Установка тросового ограждения на вертикальных кривых
7.3.1 При чередовании выпуклой и вогнутой кривых в продольном профиле не рекомендуется установка анкерных фундаментов на вершинах выпуклых кривых, так как натяжение троса будет создавать вертикальное усилие, тем самым поднимая стойки вверх, что приведет к увеличению расстояния от нижнего троса до поверхности покрытия проезжей части.
7.3.2 Основные принципы по определению расположения анкерных участков приведены ниже:
- Анкерные участки следует располагать так, чтобы начальный участок был как можно ближе к нижней точке вертикальной кривой, а конечный - к верхней;
- Анкерные участки следует размещать в местах увеличения (уменьшения) продольного уклона;
- На участках с вертикальными кривыми следует уменьшать длины рабочих участков.
7.3.3 Необходимо регулярно (при монтаже и эксплуатации) выполнять проверку высотных положений тросов на вертикальных кривых, чтобы не допустить поднятия тросов.
7.4 Требования к конструкции ограждений

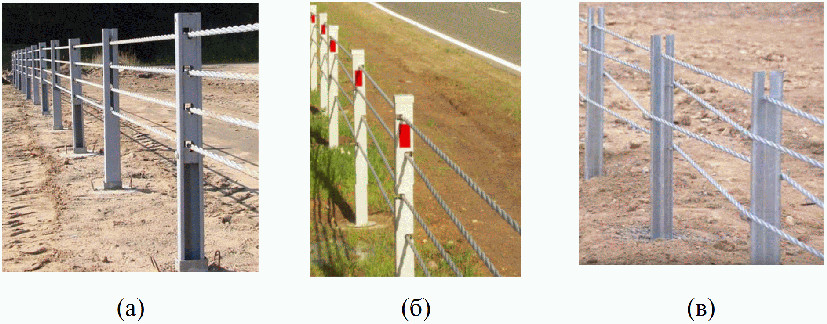

7.4.1 Минимальная высота нижнего троса не должна превышать 500 мм, высота верхнего троса должна быть не менее 750 мм (рисунок 22). Расстояние между остальными тросами не должно превышать 200 мм.
![]() Рисунок 22 - Требования к конструкции ограждения
7.4.2 Для обеспечения безопасности дорожного движения, на стойках тросовых ограждений рекомендуется устанавливать световозвращающий элемент дорожного световозвращателя типа КД1 в верхней части стойки (при двухстороннем ограждении с 2-х сторон) и дорожный световозвращатель типа КД6 по ГОСТ 32866 в соответствии с требованиями ГОСТ 33151.
7.4.3 При использовании конструкций ограждений с переплетенными тросами не рекомендуется устанавливать талрепы с шагом более 350 м, так как из-за больших сил трения между тросами и стойками обеспечить требуемое натяжение на всем рабочем участке требует больших усилий. При длине участка менее 350 м необходимо установить минимум 1 комплект талрепов.

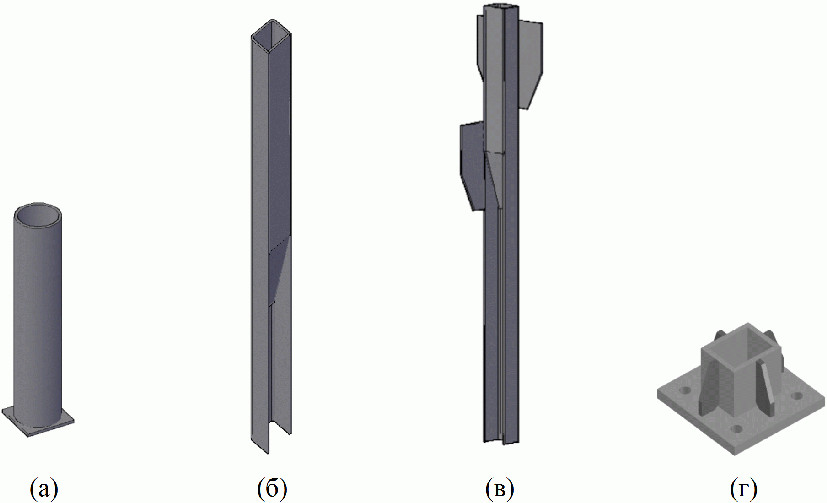

7.4.4 При установке ограждений в облегченной или переходной дорожной одежде рекомендуется применять бетонируемые гильзы или конструкцию забивных гильз (рисунок 7 в). При наезде транспортного средства гильзы не должны деформироваться и перемещаться. При необходимости, рекомендуется применять специальные средства для укрепления грунта (цементируемые дорожки на глубину не менее 15 мм с уплотнением грунта от 0.98 до 1.02 по ГОСТ 33128).
7.4.5 Трос, используемый в конструкции тросовых ограждений, должен быть предварительно вытянут в заводских условиях. При изменениях технологии изготовления или внедрении новых технологий, и использовании тросов различных производителей следует иметь сертификат на поставляемый трос и данные натурных испытаний ограждения с этим тросом, или при незначительных отклонениях характеристик троса - подтверждающие данные симуляционного расчетного анализа.
7.4.6 Усилие троса на разрыв должно быть не менее 18 т и удовлетворять требованиям ОДМ 218.6.004-2011.
7.4.7 Талрепы с присоединенными тросами должны выдерживать нагрузку не менее чем прочность троса на разрыв.
8.1 Устройство тросового дорожного ограждения должно полностью соответствовать требованиям ТР ТС 014/2011, ГОСТ Р 52289, ГОСТ 33127, ГОСТ 33128, ГОСТ 33129 и ОДМ 218.6.004-2011.
8.2 Общая линия ограждения в плане и профиле должна быть прямой на прямых участках и плавной на кривых.
8.3 Подготовительные работы
8.3.1 Для обеспечения безопасного производства работ участок тросового ограждения необходимо обустроить в соответствии со схемой организации дорожного движения, разработанной и утвержденной в установленном порядке.
8.3.2 Производится разбивка мест установки анкерных фундаментов, бурения скважин для фундаментов под стойки или мест установки забивных гильз в соответствии с проектом производства работ.
Отклонения от номинальных размеров при устройстве не должны превышать:
- шаг стоек +/- 0,05 м;
- отклонение от разбивочной оси +/- 5 мм.
8.3.3 Производится комплектация элементов ограждения и доставка к месту производства работ.
8.4 Устройство начальных/конечных фундаментов
8.4.1 В соответствии с определенными местами расположения анкерных узлов производится разработка котлованов.
8.4.2 Верхний слой дорожного покрытия (асфальтобетон) выпиливают спецтехникой. С помощью экскаватора-погрузчика разрабатывают котлованы под анкерные устройства, производят погрузку извлеченного грунта в самосвал и вывоз.
8.4.3 При устройстве начального участка из бетонируемых гильз производят бурение скважин. После получения скважин требуемой глубины трамбуют ее дно, контролируя шаблоном глубину в соответствии с проектом.
8.4.4 При устройстве начального участка из забивных гильз их забивают с использованием сваебойной машины в местах разметки. Необходимо следить, чтобы гильза забивалась в вертикальном положении. В случае, когда толщина асфальтобетонного покрытия не позволяет осуществить монтаж гильз методом забивки, допускается лидерное бурение с дальнейшей забивкой. После забивки гильзы зазор между гильзой и асфальтобетоном необходимо заполнить битумно-полимерной мастикой.
8.4.5 После разработки котлованов и скважин производится их армирование и монтаж закладных деталей. Вертикальное положение гильзы в фундаменте обеспечивается с помощью шаблона и уровня. Для фундаментов используется бетон B35, F200 - F300 по ГОСТ 33128.
8.4.6 После заполнения бетоном фундамента, выравнивание поверхности фундамента производится с учетом продольного уклона автомобильной дороги.
8.4.7 В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности. Уход за бетоном производится в соответствии с СП 70.13330.2015.
8.4.8 Для улучшения видимости анкерного фундамента после бетонирования рекомендуется установить сверху водоналивной блок с сигнальными фонарями. Водоналивной блок и сигнальные фонари демонтируются только после раскатки тросов.
8.4.9 Рекомендуется сразу после бетонирования установить перед фундаментом дорожные знаки 4.2.1 - 3 "Объезд препятствия" и 8.22.1 - 3 "Препятствие" в соответствии с п. 7.1.5 и 7.1.6 для улучшения видимости начального участка.
8.5 Устройство рабочего участка
8.5.1 Размечаются места установки забивных (бетонируемых) гильз рабочего участка.
8.5.2 Производится забивка гильз сваебойной машиной аналогично п. 8.4.4.
8.5.3 При исполнении рабочего участка из бетонируемых гильз работы производятся в соответствии с п. 8.4.3 и 8.4.5.

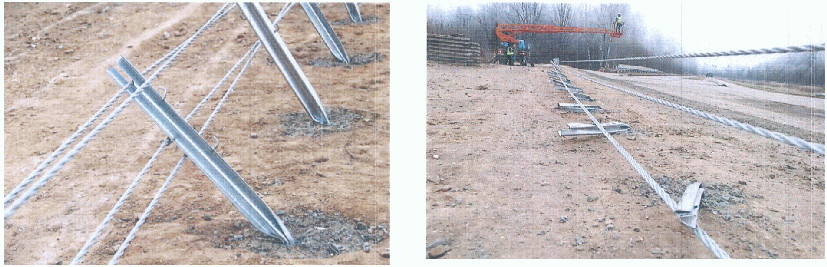

8.6 Монтаж стоек, раскатка и натяжение тросов
8.6.1 Установку стоек, монтаж и натяжение тросов производят после набора бетоном анкерного фундамента требуемой прочности (через 7 дней). Прочность бетона должна быть подтверждена лабораторными испытаниями.
8.6.2 Производится монтаж стоек по всей длине участка.
8.6.3 Стойка используется для поддержания тросов и разграничения их по уровням. Основным требованием к узлу крепления стойки в гильзе является ее свободное перемещение в вертикальном направлении с небольшим отклонением.
8.6.4 Монтаж тросов рекомендуется производить в следующем порядке:
- Трос доставляется на барабане (обычно, на специально оборудованном автомобиле с раскаточной платформой), и начинается раскатка от начального участка к конечному;
- Перед началом раскатки трос крепится к анкерному фундаменту;
- Раскатку вести со скоростью около 5 км/ч, не допуская защемления и повреждения троса;
- Перед началом движения автомобиля необходимо раскрутить барабан во избежание рывка;
- Монтажники на раскаточной платформе наблюдают за вращением барабана, регулируют скорость его вращения, не допуская ослабления витков, следят за состоянием троса. При необходимости, уменьшают скорость вращения барабана, а также подают сигнал об остановке барабана;
- С помощью натяжной лебедки и автомобиля производится натяжение троса примерно до 90% нужного значения и отмечаются места установки стяжных устройств в соответствии с проектом (но не более чем через 350 м);
- Необходимо, чтобы стяжное устройство попадало в середину пролета между двумя стойками, с целью предотвращения деформаций соседних промежуточных опор при натяжении троса;
- Ослабляется натяжение и в отмеченных местах троса разрезают и устанавливают стяжные устройства;
- После установки всех стяжных устройств (талрепов) производится закрепление троса в анкерном устройстве на конечном участке;
- Таким же образом производится монтаж остальных тросов;
- Окончательное натяжение тросов необходимо производить после измерения температуры окружающего воздуха с помощью термометра в соответствии с Таблицей 2. Контроль натяжения троса осуществляется специальными динамометрами.
Таблица 2
в зависимости от температуры окружающей среды
9.1 После окончания установки тросового ограждения, подрядной организации рекомендуется передать "Технический регламент по содержанию тросового дорожного ограждения" эксплуатирующей организации и провести инструктаж по восстановлению ограждения после ДТП.
9.2 Для обеспечения безопасности дорожного движения необходимо ежедневно производить осмотр ограждения с целью выявления каких-либо повреждений. Для обеспечения видимости в ночное время, все светоотражательные элементы должны быть очищены от загрязнения.
9.3 Дорожные знаки и указатели, стойки, буфера перед дорожными ограждениями должны быть очищены от грязи. Все надписи на дорожных знаках и указателях должны быть четко различимы. Для обеспечения видимости в ночное время, все светоотражательные элементы должны быть очищены при загрязнении.
9.4 Необходимо очищать дорожное покрытие, обочины и разделительные полосы под ограждением, а также сами ограждения, от посторонних предметов и грязи. Для очистки следует применять мягкие щетки с высотой, соответствующей высоте ограждения. В зимний период рекомендуется очистка от снега роторными машинами. Периодичность очистки определяется на основании ежедневных осмотров, производимых дорожным мастером; время уборки не должно превышать четырех часов с момента обнаружения загрязнения для дорог с интенсивностью движения более 3000 авт./сут, пяти часов - при интенсивности от 1000 до 3000 авт./сут и шести часов - при интенсивности движения менее 1000 авт./сут.
9.5 Проверку натяжения необходимо производить ежеквартально с заполнением акта замеров натяжения тросов дорожного ограждения (Приложение 1).
- Для регулирования натяжения тросов необходимо подойти к ближайшей стяжной муфте и установить устройство контроля натяжения троса на первый трос, который необходимо подтянуть и определить существующее натяжение.
- Снять динамометр и поворачивая стяжную муфту натянуть трос.
- Проверить уровень натяжения с использованием специального динамометра. При несоответствии результатов замера требуемому уровню натяжения (для данной температуры в соответствии с таблицей 2) повторить данные операции до получения необходимого результата.
9.6 Организация уполномоченная производить ремонтные работы должна резервировать запас элементов ограждения, исключая тросы, в объеме, соответствующем средней величине поврежденных элементов при наезде автомобиля, но не менее 70 стоек и прилагаемых элементов.
9.7 Работы по содержанию и ремонту ограждений осуществляются только после расстановки знаков и других средств организации движения в местах производства дорожных работ. Расстановка средств организации дорожного движения и знаков осуществляется в соответствии с утвержденными и согласованными в органах ГИБДД схемами, которые дорожный мастер запрашивает у главного инженера дорожно-эксплуатационной организации.
9.8 Мелкие дефекты (повреждение крышек, пластиковых вставок, отсутствие предусмотренных конструкцией катафотов и т.п.) устраняются дорожными рабочими по указанию дорожного мастера, поврежденные элементы заменяют на новые или восстанавливают.
9.9 Время, необходимое для восстановления тросового ограждения, должно быть ограниченным, и проводимые работы не должны существенно затруднять дорожное движение в зоне работ (обычно среднее время ремонта не должно в совокупности после обнаружения повреждений превышать 3 дней). Необходимо проверить все поврежденные элементы на нужном участке.

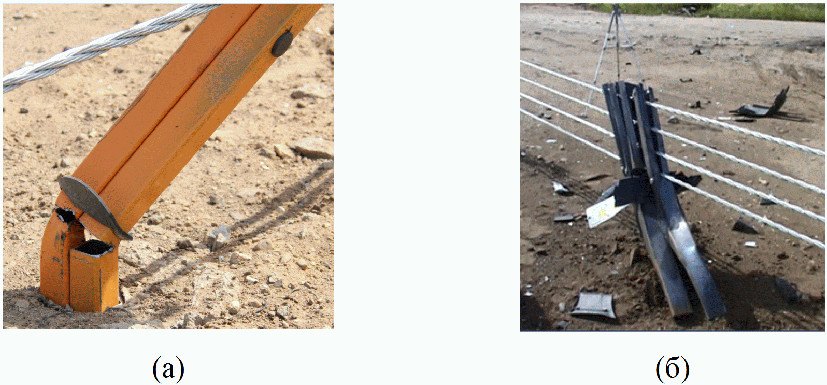

9.10 Поврежденные стойки необходимо заменить, в случае невозможности выемки поврежденной стойки руками следует использовать домкрат. При условии отсутствия повреждений самой гильзы и его фундамента в гильзу устанавливают новую стойку.
9.11 В случае повреждения анкерных плит их также необходимо заменить.
9.12 Трос может выдержать многократные удары, но если одна из прядей повреждена, часть испорченного троса необходимо вырезать и нарастить новым тросом с использованием стяжных муфт или заменить его полностью (в соответствии с ОДМ 218.6.004-2011).
9.13 Если трос запутан и его нельзя удалить с ограждения, трос необходимо разрезать. При этом следует соблюдать осторожность. Рабочий должен находиться перпендикулярно тросу и отрезать его с помощью специального инструмента (гидравлических ножниц, "болгарки"). Резать трос необходимо между стойками, а не на самих стойках. Следует помнить, что разрезая трос, можно нанести большой ущерб всему ограждению. Поэтому производить такие работы необходимо только в крайнем случае с соблюдением правил техники безопасности. После проведения работ необходимо провести натяжение тросов в соответствии с таблицей 2.
Примечание - Если ограждение при наезде автомобиля получает удар в пределах 90 м от стяжной муфты, следует подтянуть ее только с одной стороны, а если посередине, между двумя стяжными муфтами (приблизительно 150 м от стяжной муфты), - с обеих сторон от места удара.
замеров натяжения тросов дорожного ограждения
