"СТО НОСТРОЙ 2.16.165-2014. Стандарт организации. Инженерные сети наружные. Монтаж подземных водопроводов и трубопроводов напорной канализации из труб из высокопрочного чугуна с шаровидным графитом. Правила, контроль выполнения и требования к результатам работ"
(утв. и введен в действие Протоколом Ассоциации "Национальное объединение строителей", "НОСТРОЙ" от 11.12.2014 N 62)

1	РАЗРАБОТАН	Закрытым акционерным обществом "ИСЗС-Консалт"
2	ПРЕДСТАВЛЕН НА УТВЕРЖДЕНИЕ	Комитетом по системам инженерно-технического обеспечения зданий и сооружений Национального объединения строителей, протокол от 03 декабря 2014 г. N 28
3	УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ	Решением Совета Национального объединения строителей, протокол от 11 декабря 2014 г. N 62
4	ВВЕДЕН	ВПЕРВЫЕ

высокопрочный чугун с шаровидным графитом; ВЧШГ: Тип чугуна, в котором графит присутствует преимущественно в шаровидной форме. [ГОСТ ISO 2531-2012, пункт 3.1]

гладкий конец: Конец трубы или соединительной части, помещаемый в раструбное соединение. [ГОСТ ISO 2531-2012, пункт 3.6]

допустимое рабочее давление: Внутреннее давление, исключая скачки давления, которое элементы (трубы, фитинги, арматура и их соединения) трубопровода могут безопасно выдерживать при постоянной работе. [ГОСТ ISO 2531-2012, пункт 3.17].

максимальное допустимое рабочее давление: Максимальное внутреннее давление, включая скачки давления, которое элемент трубопровода может безопасно выдерживать при работе. [ГОСТ ISO 2531-2012, пункт 3.18]

труба: Отливка с равномерным каналом, с прямой осью, имеющая гладкий, раструбный или фланцевый концы. [ГОСТ ISO 2531-2012, пункт 3.2]

фланец: Элемент арматуры для соединения с трубопроводом или оборудованием, выполненный в виде плоского кольца с уплотнительной поверхностью и с расположенными отверстиями для крепежных деталей. Примечание - Основные разновидности фланцев: плоские, приварные встык (воротниковые), резьбовые. [ГОСТ 24856-2014, статья 7.36]

Изделие		Прочность при растяжении Rm <*>, МПа	Относительное удлинение при разрыве <**>, %
Трубы	центробежного литья	420	10
	не центробежного литья	420	5
Соединительные части и оснастка		420	5
<*> По договоренности изготовителя и заказчика может быть определен условный предел текучести с остаточной деформацией 0,2% (Rp0,2). Он не должен быть менее 270 МПа при относительном удлинении при разрыве и не менее 300 МПа в остальных случаях. <**> Для труб центробежного литья минимальное удлинение после разрыва должно быть не менее 7% для классов толщины больших, чем класс К12.

Условный диаметр	Наружный диаметр d1	Толщина
		стенки s1	Внутреннего цементно-песчаного покрытия (далее ЦПП) s2
200	222	6	3,5
250	274	6	3,5
300	326	6,4	3,5
400	426	7,2	5
500	532	8	5
600	635	8,8	5
700	738	9,6	6
800	842	10,4	6
900	945	11,2	6
1 000	1 048	12	6

Условный диаметр	Наружный диаметр d1	Толщина
		стенки s1	внутреннего ЦПП s2
80	98	6	3,5
100	118	6	3,5
125	144	6	3,5
150	170	6	3,5
200	222	6,3	3,5
250	274	6,8	3,5
300	326	7,2	3,5
400	426	8,1	5
500	532	9	5
600	635	9,9	5
700	738	10,8	6
800	842	11,7	6
900	945	12,6	6
1 000	1 048	13,5	6

Условный диаметр	Наружный диаметр d1	Толщина
		стенки s1	внутреннего ЦПП s2
80	98	6	3,5
100	118	6	3,5
125	144	6,2	3,5
150	170	6,5	3,5
200	222	7	3,5
250	274	7,5	3,5
300	326	8	3,5
400	426	9	5
500	532	10	5
600	635	11	5
700	738	12	6
800	842	13	6
900	945	14	6
1 000	1 048	15	6

DN	D	DE	S	S1	l1	L
80	140	98	6	3	80	6 000
100	163	118	6	3	88	6 000
125	190	144	6	3	91	6 000
150	217	170	6	3	94	6 000
200	278	222	6,3	3	100	6 000
250	336	274	6,8	3	105	6 000
300	393	326	7,2	3	110	6 000
350	448	378	7,8	5	110	6 000
400	500	429	8,1	5	110	6 000
500	604	532	9	5	120	6 000
600	713	635	9,9	5	120	6 000
700	824	738	10,8	6	150	6 000
800	943	842	11,7	6	160	6 000
900	1 052	945	12,6	6	175	6 000
1 000	1 158	1 048	13,5	6	185	6 000
1 - раструб; 2 - тело; 3 - ЦПП; 4 - фаска

DN	D	DE	S	S1	l	l1	h	B	L
80	156	98	6	3	85	127	5	8	6 000
100	176	118	6	3	91	135	5	8	6 000
125	205	144	6	3	95	143	5	8	6 000
150	230	170	6	3	101	150	5	8	6 000
200	288	222	6,3	3	106	160	5,5	9	6 000
250	346	274	6,8	3	106	165	5,5	9	6 000
300	402	326	7,2	3	106	170	5,5	9	6 000
350	452	378	7,7	5	110	180	6	10	6 000
400	513	429	8,1	5	115	190	6	10	6 000
500	618	532	9	5	120	200	6	10	6 000
1 - раструб; 2 - тело; 3 - ЦПП; 4 - фаска; 5 - наплавленный выступ

L - расстояние от точки изгиба до раструбов, - угол изгиба
Условный диаметр	Длина L для , град					Толщина стенки для , град
	90	45	30	22,5	11,25	90	45	30	22,5	11,25
80	100	55	45	40	30	7	7	7	7	7
100	125	65	50	45	35	7,2	7,2	7,2	7,2	7,2
125	150	75	55	50	35	7,5	7,5	7,5	7,5	7,5
150	175	85	65	55	40	7,8	7,8	7,8	7,8	7,8
200	225	110	80	65	45	8,4	8,4	8,4	8,4	8,4
250	280	130	95	75	50	9	9	9	9	9
300	330	185	110	90	60	9,6	9,6	9,6	9,6	9,6
400	430	200	140	110	70	10,8	10,8	10,8	10,8	10,8
500	535	240	170	135	85	12	12	12	12	12
600	-	285	200	155	95	-	13,2	13,2	13,2	13,2
700	-	330	230	180	110	-	14,4	14,4	14,4	14,4
800	-	375	260	205	125	-	15,6	15,6	15,6	15,6
900	-	420	290	225	135	-	16,8	16,8	16,8	16,8
1 000	-	465	320	250	150	-	18	18	18	18

H - длина ответвляемой части с раструбом, L - расстояние между раструбами
Условный диаметр, мм		L	H
ствола	ответвления
80	80	170	85
100	80	170	95
	100	190	95
125	80	170	105
	100	195	110
	125	225	110
150	80	170	120
	100	195	120
	150	255	125
200	80	175	145
	100	200	145
	150	255	150
	200	315	155
250	80	180	170
	100	200	170
	150	260	175
	200	315	180
	250	375	190
300	80	180	195
	100	205	195
	150	260	200
	200	320	205
	300	435	220
400	400	660	330
500	500	800	400

Условный диаметр, мм		L	H	Толщина
ствола	ответвления			ствола	ответвления
100	80	170	95	8,4	8,4
	100	190	95	8,4	8,4
125	80	170	105	8,8	8,8
	100	195	105	8,8	8,8
	125	225	110	8,8	8,8
150	80	170	120	9,1	9,1
	100	195	120	9,1	9,1
	125	255	125	9	8
	150	255	125	9,1	9,1
200	80	175	145	9,8	9,8
	100	200	145	9,8	9,8
	125	255	145	10	8
	150	255	150	9,8	9,8
	200	315	155	9,8	9,8
250	100	200	170	10,5	10,5
	150	260	175	10,5	10,5
	200	315	180	10,5	10,5
	250	375	185	10,5	10,5
300	100	205	195	11,2	11,2
	150	260	200	11,2	11,2
	200	320	205	11,2	11,2
	300	435	215	11,2	11,2
400	400	560	280	13	13

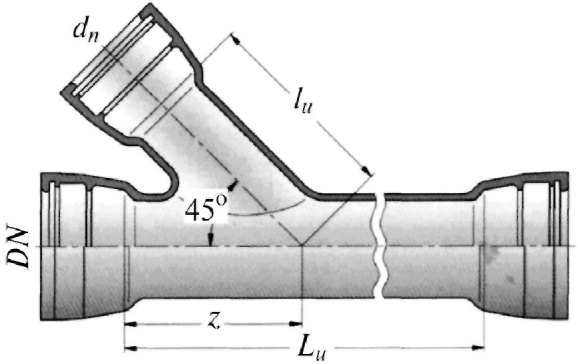

DN, dn - номинальные диаметры основной и ответвляемой трубы, Lu - расстояние между раструбами, lu, z - расстояния от точки разветвления до раструбов
DN	dn	Lu	lu	z
80	80	270	200	200
100	80	300	250	250
	100	300	250	250
125	100	350	250	250
	125	350	250	250
150	80	380	300	300
	100	380	300	300
	150	380	300	300
200	100	500	360	360
	150	500	380	380
	200	500	380	380
250	100	600	395	395
	150	600	395	395
	200	600	430	430
	250	600	460	460
300	100	700	430	430
	150	700	430	430
	200	700	500	500
	250	700	500	500
	300	700	525	525
(350)	150	700	470	470
	200	700	510	510
	250	700	530	530
	300	700	570	610
	350	880	690	760
400	100	440	480	440
	125	440	490	450
	150	440	490	450
	200	640	570	580
	300	850	650	700
	400	850	650	650
500	100	450	590	515
	150	450	590	515
	200	740	620	550
	250	740	640	620
	300	740	720	680
	400	850	720	750
	500	1 040	845	845
600	150	750	750	620
	200	750	750	620
	250	750	775	680
	300	750	800	740
	400	1 150	800	765
	500	1 210	920	915
	600	1 210	985	975
700	200	575	825	675
	300	925	885	810
	400	925	940	890
	500	1 080	1 020	990
	600	1 380	1 070	1 055
	700	1 380	1 140	1 140
800	600	1 250	1 150	1 110
	800	1 550	1 275	1 275

D1, D2 - номинальные диаметры, L - расстояние между раструбами
D1	D2	L
100	80	90
125	80	140
	100	100
150	80	190
	100	150
	125	100
200	100	250
	125	200
	150	150
250	125	300
	150	250
	200	150
300	150	350
	200	250
	250	150
400	250	360
	300	260
500	400	260
600	400	460
	500	260
700	500	480
	600	280
800	600	480
	700	280
900	700	480
	800	280
1 000	800	480
	900	280

D1	D2	L
100	80	90
125	80	140
	100	100
150	80	190
	100	150
	125	100
200	100	250
	125	200
	150	150
250	125	300
	150	250
	200	150
300	150	350
	200	250
	250	150
400	250	360
	300	260
500	400	260

D1	D2	Толщины стенок раструбов с диаметрами		L
		D1	D2
100	80	7,2	7	90
125	80	7,5	7	140
	100	7,5	7,2	100
150	80	7,8	7	190
	100	7,8	7,2	150
	125	7,8	7,5	100
200	100	8,4	7,2	250
	150	8,4	7,8	150
250	150	9	7,8	250
	200	9	8,4	150
300	150	9,6	7,8	350
	200	9,6	8,4	250
	250	9,6	9	150
400	300	15	13	260
500	400	19,8	17,5	260

DN	d	D	t
80	98	142	84
100	118	163	88
125	144	190	91
150	170	217	94
200	222	278	100
250	274	336	105
300	326	385	110
(350)	378	448	110
400	429	500	110
500	532	607	120
600	635	716	125
700	738	849	197
800	842	960	209
900	945	1 042	221
1 000	1 048	1 150	233

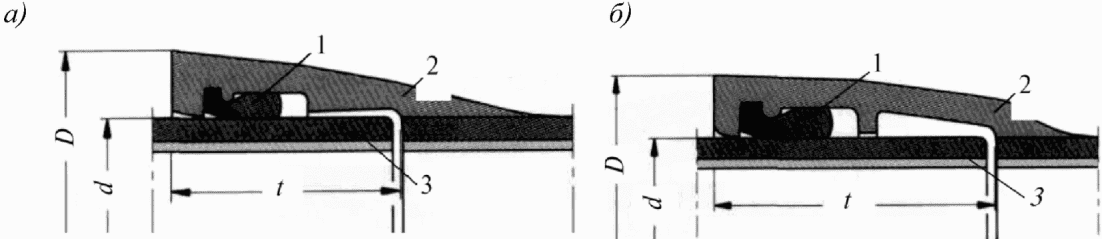

D, d - наружные диаметры раструба и трубы; t - глубина раструба; а) - 80 - 600 мм; б) - 700 - 1000 мм; 1 - РУМ; 2 - раструб; 3 - гладкий конец с фаской

Значения параметров				Количество клиньев, шт.
DN	d	D	t
80	98	156	127	2
100	118	178	135	2
125	144	206	143	2
150	170	235	150	2
200	222	293	160	2
250	274	357	165	2
300	326	410	170	4
400	429	521	190	4
500	532	636	200	4

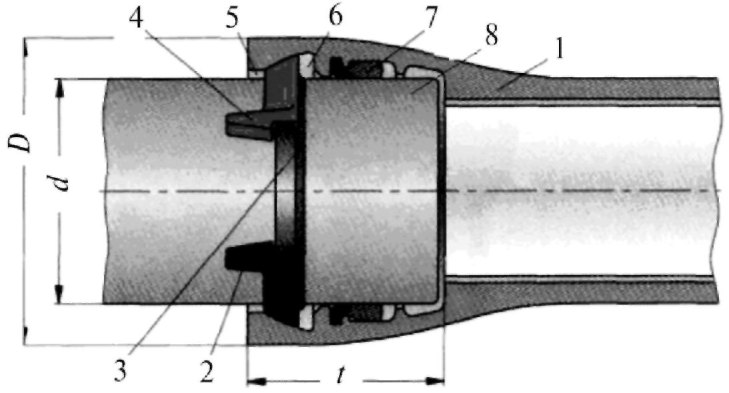

D, d - наружные диаметры раструба и трубы; t - глубина раструба; 1 - раструб; 2 - правый клин "BLS"; 3 - наварной бурт; 4 - левый клин "BLS"; 5 - сдерживающая плата; 6 - камера; 7 - РУМ; 8 - гладкий конец с фаской

Значения параметров				Количество клиньев, шт.
DN	d	D	t
600	635	732	175	9
700	738	849	197	10
800	842	960	209	10
900	945	1 058	221	13
1 000	1 048	1 188	233	14

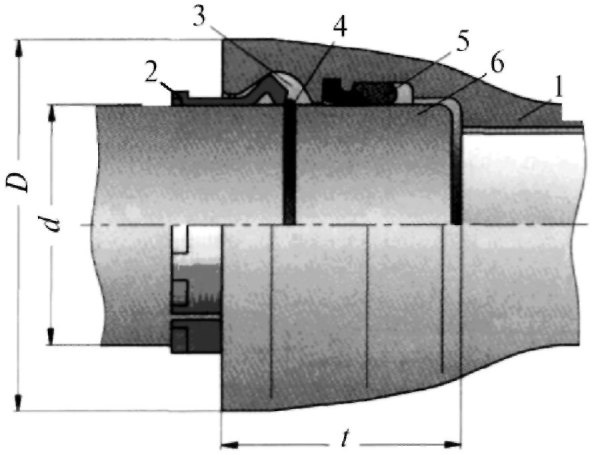

D, d - наружные диаметры раструба и трубы; t - глубина раструба; 1 - раструб; 2 - сегмент; 3 - желобок; 4 - стопор; 5 - РУМ; 6 - гладкий конец с фаской

DN	d	D	t
80	98	142	84
100	118	163	88
125	144	190	91
150	170	217	94
200	222	278	100
250	274	336	105
300	326	385	110
350	378	448	110
400	429	500	110
500	532	607	120
600	635	716	125

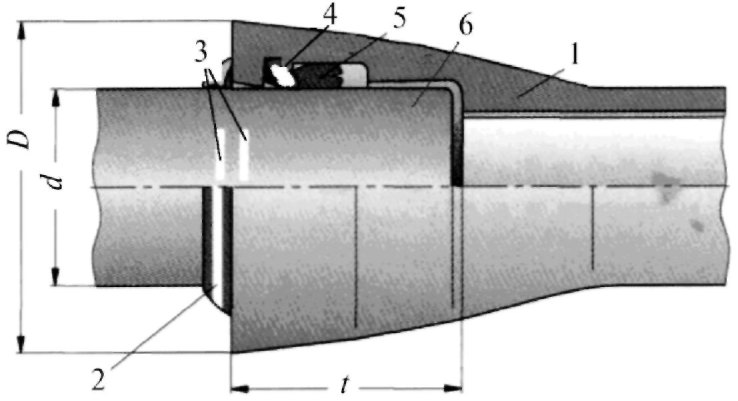

D, d - наружные диаметры раструба и трубы; t - глубина раструба; 1 - раструб; 2 - защитный замок; 3 - метки; 4 - пластина; 5 - РУМ с закладными металлическими пластинами; 6 - гладкий конец с фаской

DN	D	DE	S	S1	I	I1	h	b
80	156	98	6,0	3	85	127	5,0	8
100	176	118	6,0	3	91	135	5,0	8
125	205	144	6,0	3	95	143	5,0	8
150	230	170	6,0	3	101	150	5,0	8
200	288	222	6,3	3	106	160	5,5	9
250	346	274	6,8	3	106	165	5,5	9
300	402	326	7,2	3	106	170	5,5	9
350	452	378	7,7	5	110	180	6,0	10
400	513	429	8,1	5	115	190	6,0	10
500	618	532	9,0	5	120	200	6,0	10

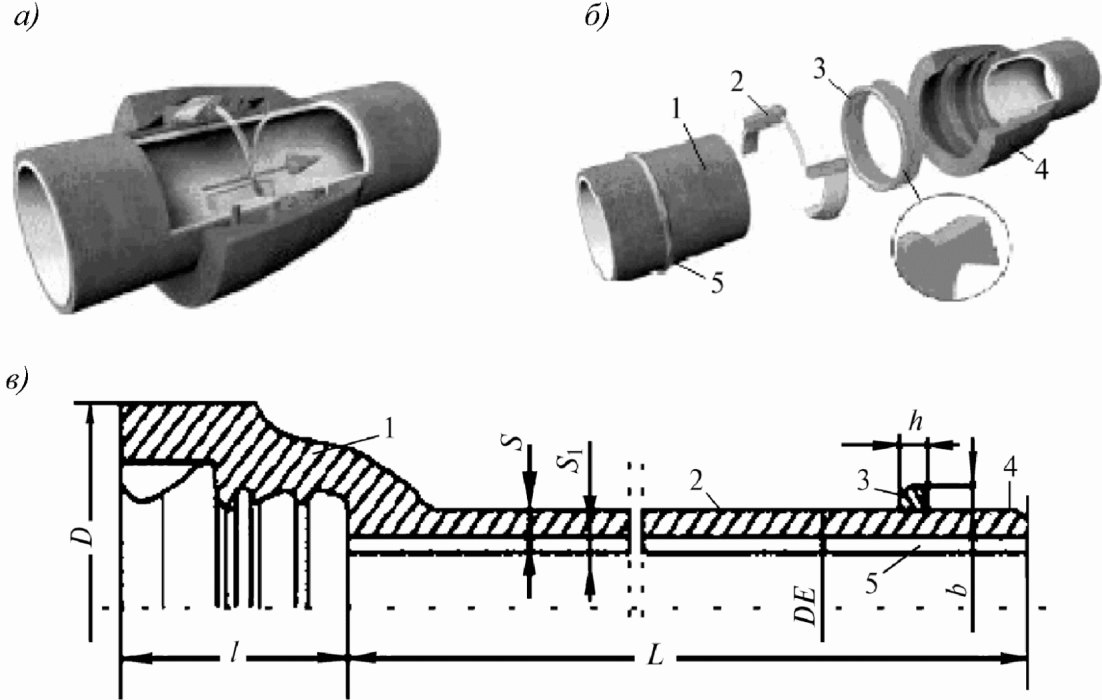

а) - общий вид в сборе; б) - элементы; в) - схема раструбной трубы 1 - раструб; 2 - тело трубы; 3 - наварное кольцо; 4 - гладкий конец с фаской; 5 - ЦПП

DN	b1	b2	b3	h	R	, град	, град	, град
80	48	38	24	17	49	78	12	90
100	50	38	24	17	59	78	11	93
125	52	40	25	18	72	78	10	94
150	55	43	26	18	85	78	9	95
200	60	48	26	19	111	78	8	96
250	65	53	28	21	137	80	8	97
300	70	58	30	22	163	50	6	56

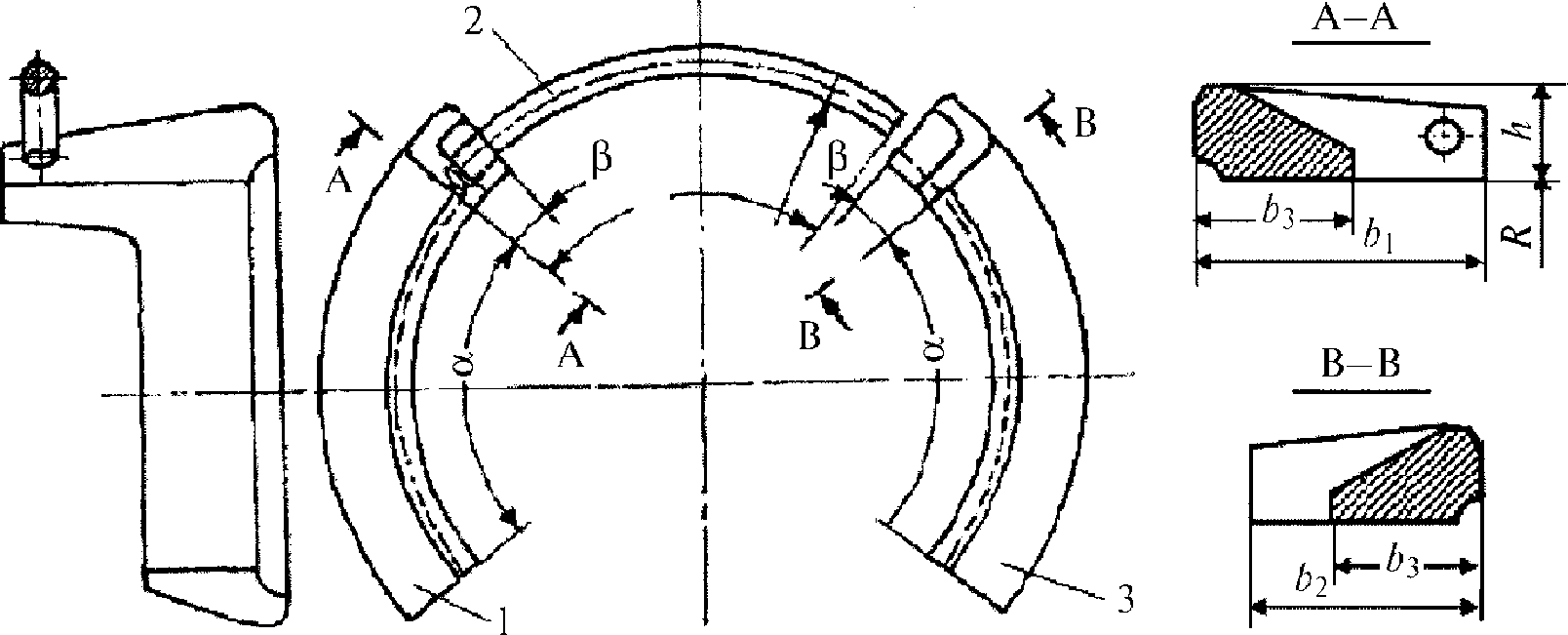

1, 3 - левый и правый стопоры; 2 - проволока; DN - номинальный диаметр трубы; R - внутренний радиус стопора; b1, b2, b3, h, , град, , град, , град - конструктивные размеры стопора

Значения, мм								Болты
DN	фланцев				резиновых прокладок			количество, шт.	резьба	L
	D	b1	k	d1	d2	d3	b2
80	200	19	160	19	90	142	4	8	16	70
110	220	19	180	19	108	162	5	8	16	70
125	250	19	210	19	133	192	5	8	16	70
150	285	19	240	23	159	218	5	8	20	80
200	340	20	295	23	216	273	6	8	20	80
250	400	22	350	23	267	328	6	12	20	80
300	455	24,5	400	23	318	378	6	12	20	90
400	565	24,5	515	28	420	490	7	16	24	90
500	670	26,5	620	28	520	595	7	20	24	90
600	780	30	725	31	620	695	7	20	27	100
708	895	32,5	840	31	720	810	8	24	27	110
800	1 015	35	950	34	820	915	3	24	30	120
900	1 115	37,5	1 050	34	920	1 015	8	28	30	120
1 000	1 230	40	1 160	37	1 020	1 120	8	28	33	130
а) - соединение; б) - плоская резиновая прокладка; в) - фланец из ВЧШГ; г) - стальной болт с гайкой D, k, d1, d2, d3 - диаметры (наружный фланца, между центрами отверстий, отверстия, внутренний и наружный прокладки; b1, b2 - толщины (фланца и прокладки); L - длина болта; 1 - труба; 2 - плоский фланец; 3 - болтовое соединение; 4 - отверстие; 5 - болт; 6 - стальная гайка; 7 - стальная шайба

DN	d1	d2	d3	h1	t1	t2	r
80	126	124	16	10	26	5	3,5
100	146	144	16	10	26	5	3,5
125	173	171	16	10	26	5	3,5
150	200	198	16	10	26	5	3,5
200	256	254	18	11	30	6	4
250	310	308	18	11	32	6	4
300	366	364	20	12	34	7	5
350	420	418	20	12	34	7	5
400	475	473	22	13	38	8	5
500	583	581	24	14	42	9	5,5
600	692	690	26	15	46	10	6
700	809	803	33,5	20	55	16	7
800	919	913	35,5	21	60	16	8
900	1 026	1 020	37,5	22	65	18	9
1 000	1 133	1 127	39,5	23	70	18	9

DN	d1	d2	d3	d4	b	t1	t2	r
80	122	111	80,5	116,5	28	5,5	13,3	4,5
100	146,5	134,5	99,5	140,5	30	5,5	14,3	5
125	172,5	160,5	123	167	31	5,5	15,3	6
150	203,5	189,5	151	196	32	5,5	15,3	5,5
200	260	244	202	250	33	5,5	15,3	6
250	315	299	257	305	33	5,5	15,3	6
300	369	353	311	350	33	5,5	15,3	6
350	424	406	361	413	36	5,5	16	7
400	477	459	414	465	36	5,5	16	7
500	587	568	529	576	36	5,5	17,1	7,5

Условный диаметр, мм	Масса труб с раструбами при длине 6 м, классов, кг
	8	9	10
80	-	88,5	88,5
100	-	109	109
125	-	135	138
150	-	160	170
200	212	220	239
250	265	292	317
300	334	367	400
400	517	566	616
500	705	774	841
600	917	1 007	1 097
700	1 184	1 298	1 413
800	1 453	1 594	1 735
900	1 745	1 917	2 088
1 000	2 063	2 267	2 471

Диаметр труб, мм	< 400	600	1 000	> 1 000
Количество рядов, шт.	11	7	4	2

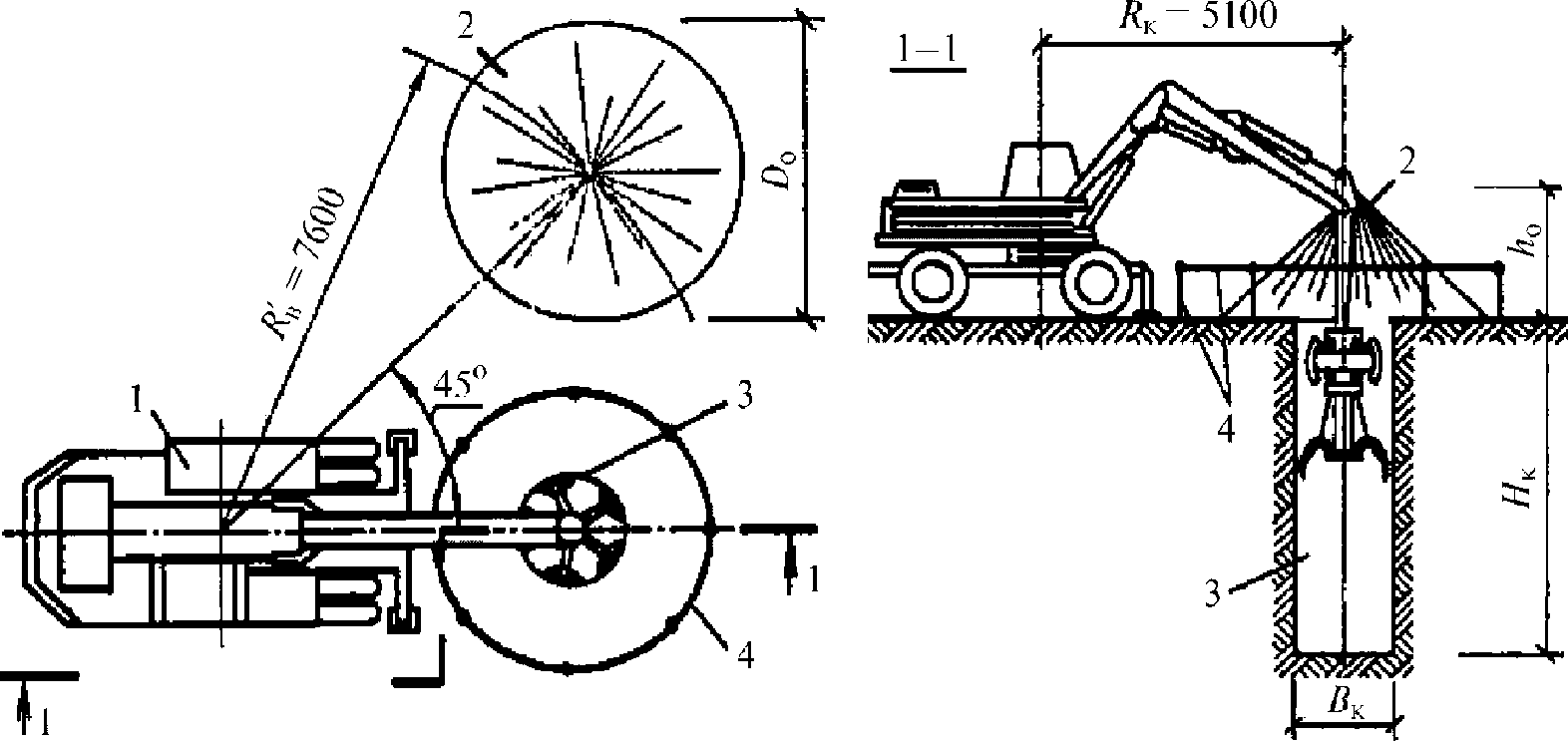

Способ укладки трубопровода	Bтр.min, м, для соединений
	сварных	раструбных
Плетями или отдельными секциями при наружном диаметре труб Dн, м:
до 0,7	D + 0,3 и >= 0,7
более 0,7	1,5D
Отдельными трубами при наружном диаметре Dн, м:
до 0,5	D + 0,6
от 0,5 до 1,6	D + 1,0

Грунты	Глубина
Песчаные и крупнообломочные	1
Супеси	1,25
Суглинки и глины	1,5/2 <*>
<*> Для очень прочных (в знаменателе).

Грунты	Конструкции крепления при глубине траншеи, м
	до 3	от 3 до 5
Нормальной влажности, кроме сыпучих	Горизонтальное крепление с прозорами через одну доску	Сплошное горизонтальное крепление
Повышенной влажности и сыпучие	Сплошное вертикальное и сплошное горизонтальное крепления
Всех видов при сильном притоке грунтовых вод	Шпунтовое ограждение в пределах грунтовой воды на глубину не менее 0,75 м, считая от отметки по ПД дна котлована или траншеи

Грунт	Значения при глубине выемки, м
	1,5		3		5
	угол, °	крутизна	угол, °	крутизна	угол, °	крутизна
Насыпной	56	1:0,67	45	1:1	38	1:1,25
Песчаный и гравийный влажный (ненасыщенный)	63	1:0,5	45	1:1	45	1:1
Глинистый:
супесь	76	1:0,25	56	1:0,67	50	1:0,85
суглинок	90	1:0	63	1:0,5	53	1:0,75
Моренный:
песчаный	76	1:0,25	60	1:0,57	53	1:0,75
супесчаный суглинистый	78	1:0,2	63	1:0,5	57	1:0,65

Грунт		Крутизна
группа	вид
I	Песок (влажный ненасыщенный)	1:1,25
II	Супесь	1:1
I, II	Суглинок	1:0,85
III, IV	Тяжелый суглинок, глина	1:0,75

Грунт	Крутизна
Песок: мелкозернистый, средне- и крупнозернистый	1:2
Суглинок	1:1,5
Гравелистый и галечниковый (гравия и гальки свыше 40%)	1:1,25
Глина	1:1
Разрыхленный скальный	1:0,75

Тип щебеночной смеси	Содержание в смеси частиц (% массы), проходящих через сито с размером, мм
	70	40	20	10	5	0,63	~ 0,05
Крупнозернистая I	80 - 100	40 - 50	20 - 30	15 - 25	12 - 20	5 - 10	0 - 3
То же, II	85 - 100	60 - 70	40 - 50	30 - 40	20 - 30	5 - 15	0 - 5
Среднезернистая II	-	85 - 100	40 - 50	20 - 30	15 - 25	7 - 10	1 - 5
То же, II	-	-	85 - 100	60 - 70	40 - 50	15 - 20	2 - 5

Масса трамбовки, кг	Толщина уплотняемых слоев грунта, мм, для трамбовок
	ударных	вибрирующих	укатывающих
50 - 100	250	150	100
100 - 200	350	200	150
200 - 500	450	300	200
500 - 1000	700	450	350
1 000 - 2 000	900	600	400
2 000 - 4 000	1 200	800	600
5 000 - 10 000	1 500	1 000	800

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СП 129.13330.2011, а не СП 129.13330.2012.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 9.49 отсутствует.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: раздел 10 в СП 129.13330.2011 отсутствует.

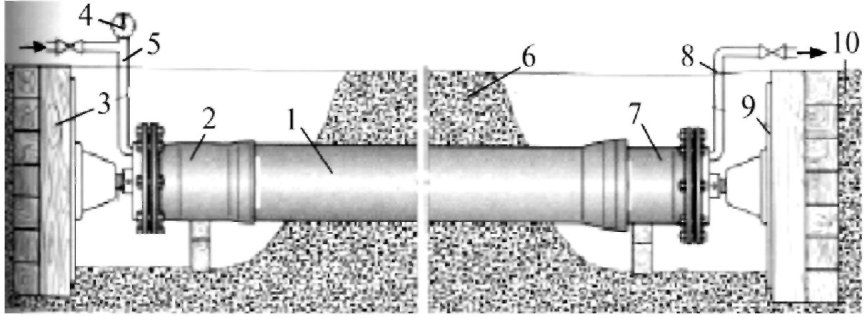

Pр, МПа	Значения, МПа
	верхний предел изменения давления	Цена деления		верхний предел изменения давления	Цена деления
	Классы точности технических приборов
	0,4			0,6
1,21 - 2	2,5	0,01	0,1	2,5	0,02	0,14
ИС NORMPROD: примечание. Текст в шестой графе строк "3,01 - 4" и "4,01 - 5" дан в соответствии с официальным текстом документа.
2,01 - 2,5	4	0,02	0,14	4	0,05	0,25
2,51 - 3			0,16
3,01 - 4	6		0,2	6		0,3
4,01 - 5			0,24			0,4

Диаметры втулочных концов
DN, мм	DE, мм
80	95,3 - 99
100	115,2 - 119
125	141,2 - 145
150	167,1 - 171
200	219 - 222
250	270,9 - 275
300	322,7 - 327
350	374,6 - 379
400	425,5 - 430
500	528,2 - 533
600	631 - 636
700	733,8 - 739
800	837,5 - 843
900	940,2 - 946
1 000	1 043 - 1 049

Показатель	Отклонения показателя внешнего вида
	рабочая поверхность	нерабочая поверхность
Трещина	Не допускается
Возвышения, углубления, недопрессовка	Не допускаются более 3 шт. высотой (глубиной) от 0,7 до 1 мм, шириной и длиной не более 2 мм	Не допускаются более 3 шт. высотой (глубиной) от 1 до 2 мм, шириной и длиной не более 5 мм
Смещение по плоскости разъема пресс-формы	Не допускается более 0,5 мм	Не допускается более 1 мм
Выпрессовка	Не допускается высотой более 1 мм по всему периметру	Не допускается высотой более 2 мм по всему периметру
Втянутая кромка	Не допускается глубиной более 1 мм	Не допускается глубиной более 2 мм
Срез, обрыв	Не допускаются глубиной более 0,7 мм	Не допускаются глубиной более 1 мм, без ограничения длины
Пузырь	Не допускается	Не допускается диаметром более 2 мм
Пористость поверхности	Не допускается	Не допускается шириной (длиной) более 2 мм и 3 штук
Пористость сечения	Не допускается
Следы обработки, разноцвет, разнотон	Допускаются

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 5.3.2 отсутствует. Возможно, имеется в виду пункт 15.3.2.

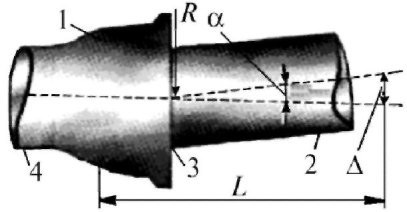

DN, мм	L, см	R, м	, град	, см	1 - раструб, 2, 4 - тело, 3 - гладкий конец; DN - номинальный диаметр, L - строительная длина, R - радиус кривизны, - угол поворота, - полное осевое смещение
80 - 150	600	69	5	52
200 - 300	600	86	4	42
350 - 600	600	115	3	32
700 - 800	600	200	2	25
900 - 1 000	600	267	1,5	19

Контролируемые параметры	Показатель	Методы, объем и средства контроля
Состав водоотводящей сети	Каждого элемента на соответствие ПД	Визуальный осмотр 100%
Характеристики трубопровода между соседними колодцами:
диаметр	const
уклон	const
прямолинейность	По ПД
Тип основания под трубы по всей длине:
а) в общих случаях при естественном грунте ненарушенной структуры (с выкружкой)	По ПД
б) при жестких грунтах	Насыпка песка по ПД	Рулетка по ГОСТ 7502
в) при мокрых связных грунтах
г) при илах, заторфованных, насыпных и др. слабых грунтах	Искусственное
Минимальное заложение, м, до:		Визуальный осмотр 100%
а) верха труб относительно поверхности	0,5 +/- 0,05
б) низа труб относительно глубины промерзания	0,5 DN
Ширина траншей с вертикальными стенками по дну (без учета креплений), м	(DN + 0,8) +/- 0,05	Рулетка по ГОСТ 7502
Степень уплотнения грунта засыпки по глубине траншеи:		Выборочные измерения приборами на месте
а) под трубой до 0,5 Дн	0,93 - 0,94
б) в пазухах от 0,5 Дн до Дн + 25 см	0,88 - 0,90
в) над трубой + 25 см	0,85 - 0,86
г) до поверхности	По ПД

Вид контроля

Входной

Операционный

Оценка соответствия

Контролируемые параметры

Физико-механические характеристики грунтов обратных засыпок

Готовность засыпаемых трубопроводов

Гранулометрический состав грунта обратных засыпок

Содержание в грунте обратных засыпок древесных, волокнистых материалов, гниющего строительного мусора и др.

Содержание мерзлых комьев в грунте обратных засыпок

Наличие твердых включений в грунте обратных засыпок

Наличие снега и льда в грунте обратных засыпок

Температура грунта обратных засыпок

Плотность грунта обратных засыпок

Влажность грунта обратных засыпок

Толщина отсыпаемых слоев обратных засыпок

Плотность грунта обратных засыпок

Наличие, полнота и правильность заполнения исполнительной и производственно-технологической документации

Объем

Периодический

Метод

Визуальный

Визуальный, измерительный

Визуальный, регистрационный

Освидетельствование скрытых работ

-

+

-

Контроль строительной лабораторией

+

-

+

-

+

+

-

-

-

Примечание - "+" - производится, "-" - не производится.

Этап работ	Контроль	Метод контроля	Документация
Подготовительные работы	освидетельствования ранее выполненных земляных работ	Визуальный, периодический	Записи в журнале работ, акт освидетельствования скрытых работ по форме, приведенной в РД 11-02-2006 [6]
	чистоты основания и промерзания грунта (в зимнее время)
	наличия в ПД данных о типах и характеристиках грунтов для обратных засыпок
Засыпка пазух траншей	содержания в грунте древесины, волокнистых материалов, гниющего или легкосжимаемого строительного мусора	Визуальный, периодический	Записи в журнале работ
	содержания мерзлых комьев в обратных засыпках
	размеров твердых включений, в т.ч. мерзлых комьев
	наличия снега и льда в обратных засыпках и их основаниях
	температуры грунта, отсыпаемого и уплотняемого при отрицательной температуре воздуха	Измерительный, периодический
	средней по проверяемому участку плотности сухого грунта обратных засыпок
Приемка выполненных работ по обратной засыпке	Соответствия физико-механических характеристик отсыпаемого и уплотненного грунта требованиям ПД	Лабораторный контроль	Протокол измерений (в произвольной форме) Записи в журнале работ
Примечание - Контрольно-измерительный инструмент: нивелир; плотномер-влагомер инженера Н.П. Ковалева, модель 4511-2.

DN, мм	Минимальные диаметральные жесткости труб, кН/м2
		по истечении прогнозного срока эксплуатации	по завершении монтажных работ
80	2400	0,85	0,4
100	1350	1,05	0,5
125	800	1,3	0,6
150	480	1,55	0,7
200	230	1,9	0,9
250	155	2,2	1,1
300	110	2,5	1,2
350	88	2,7	1,3
400	72	2,9	1,4
450	61	3,05	1,5
500	52	3,25	1,6
600	41	3,55	1,7
700	34	3,75	1,8
800	30	4	2
900	26
1 000	24
1 100	22
1 200	20
1 400	18

Наименование	Обозначение	Эскиз
Отвод раструбный гладкий конец	ОРГ
Отвод раструбный	ОР
Колено раструбное	УР
Колено раструб-гладкий конец	УРГ
Тройник раструбный	ТР
Тройник фланцевый с пожарной подставкой	ППТФ
Пожарная подставка фланцевая	ППФ
Крест раструбный	КР

DN, мм	Значения для соединений
	STD		STD Vi		UNI STD Vi		STD Ve		UNI STD Ve
	PFA <2>	PEA <3>	PFA	PEA	PFA	PEA	PFA	PEA	PFA	PEA
80	64	82	25	35	-	-	64	82	-	-
100	64	82	25	35	40	53	64	82	64	-
125	64	82	25	35	40	53	64	82	60	77
150	64	82	25	35	40	53	55	71	55	71
200	62	79	16	24	40	53	44	58	50	65
250	54	70	16	24	38	51	39	52	45	59
300	49	64	16	24	25	47	37	49	40	53
350	45	59	14	22	25	35	32	32	38	51
400	42	56	14	22	20	29	30	43	35	47
450	40	53	13	21	16	24	30	41	32	43
500	38	51	11	18	16	24	30	41	30	41
600	36	48	10	17	16	24	27	27	27	37
700	34	46	-	-	-	-	25	35	25	35
800	32	43	-	-	-	-	25	35	25	35
900	31	42	-	-	-	-	25	35	25	35
1 000	30	41	-	-	-	-	25	35	25	35
1 100	29	40	-	-	-	-	25	35	-	-
1 200	28	39	-	-	-	-	25	35	25	35
1 400	28	38	-	-	-	-	-	-	25	35
<1> Максимальные давления согласно DIN EN 545-2011 Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водопроводов. Требования и методы испытаний. <2> PFA - допустимое рабочее давление (максимальное гидростатическое давление), которое элемент трубопровода может выдержать в процессе непрерывной эксплуатации. <3> PMA - максимально допустимое рабочее давление (максимальное давление с учетом резких скачков), которое элемент может периодически выдерживать в процессе эксплуатации, PMA = 1,2 PFA. Примечание - Максимальное гидростатическое давление, которое недавно установленный элемент может выдержать в течение определенного непродолжительного отрезка времени в целях проверки целостности и герметичности трубопровода, - это допустимое испытательное давление PEA = PMA + 0,5 МПа (5 бар).

Фирменное наименование	Общий вид	Назначение
Standrd		Для сборки труб и фасонных соединительных частей
Standrd-Ve		Для сборки труб и фасонных соединительных частей
Standrd-Ve		Для сборки труб
Standrd-Vi		Для сборки фасонных соединительных частей
Universal Standrd-Vi		Для сборки труб и фасонных соединительных частей
Standrd PamLock		Для сборки фасонных соединительных частей
Express		Для сборки фасонных соединительных частей

Фирменное наименование	STANDARD			NATURAL
DN, мм	DN 60 - 2000	DN 100 - 2000	DN 80 - 2000	DN 60 - 600
Назначение	Питьевое водоснабжение	Агрессивные грунты	"Мягкая" или агрессивная вода	Питьевое водоснабжение
Общий вид
Внешнее покрытие	Стандартное	Полиуретановое PUX	-	Полиуретановое PUR
Внутреннее покрытие	-	-	Полиуретановое PUX	-

N пункта	Элементы контроля	Требования стандарта, предъявляемые при проведении работ	Способ проверки соответствия	Результат соблюдения требований стандарта		Приложения, примечания
				норма	соответствие ("+", "-")
Этап 1: Входной контроль документации, изделий и материалов
1.1	ПОС и ППР	Проверка наличия комплекта документов в соответствии с 4.2 - 4.4	Документарный	Наличие комплектов ПОС и ППР (в соответствии с СП 48.13330.2011 (пункты 5.7.3 - 5.7.10)
1.2	Журнал работ	Проверка наличия общего (или специального) журнала учета выполнения работ, в соответствии с 4.6, 15.1.2	Документарный	Наличие общего (или специального) журнала учета выполнения работ оформленного в соответствии с требованиями РД 11-05-2007 [7]
1.3	Применяемое оборудование, материалы и изделия	Проверка наличия паспортов, технической и эксплуатационной документации, сертификатов соответствия, пломбирования	Документарный	Наличие записей в журнале работ, подтверждающих соответствие требованиям 15.2. Акт (при наличии дефектов) с указанием принятых мер по 15.2.1
		Входной контроль (контроль показателей внешнего вида, маркировки), в соответствии с 15.2	Документарный Визуальный
Этап 2: Монтаж ПВТНК из ВЧШГ
2.1	Подготовительные работы	Контроль выполнения работ в соответствии с 15.3.2 - 15.3.6	Документарный	Наличие записей в журнале работ, подтверждающих соответствие требованиям 15.3.2 - 15.3.6 Соблюдение ПОС и ППР
2.2	Монтаж и укладка ПВТНК	Монтаж и укладка по 10 и 11. Контроль выполнения монтажа и укладки по 15.3.7 - 15.3.14	Документарный	Наличие записей в журнале работ, подтверждающих соответствие требованиям 15.3.7 - 5.3.14
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 15.3.17 отсутствует.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: перечисление б) в пункте 15.4.3 отсутствует.
2.3	Обратная засыпка траншей с ПВТНК	Контроль выполнения работ в соответствии с 15.3.15 - 15.3.17	Документарный	Наличие записей в журнале работ (в том числе скрытых работ), подтверждающих соответствие требованиям 15.3.15 - 15.3.17 Акт освидетельствования скрытых работ по 15.4.3 (перечисление б))
Этап 3: Испытания ПВТНК из ВЧШГ
3.1	Гидравлические испытания на прочность при частичной засыпке траншеи	Выполнение испытаний на прочность в соответствии с 13.4 - 13.8.	Документарный	Наличие записей в журнале работ, подтверждающих соответствие требованиям 13.4 - 13.8. Соблюдение ПОС и ППР
3.2	Предварительные гидравлические испытания на плотность (герметичность) при частичной засыпке траншеи	Выполнение испытаний на плотность (герметичность) в соответствии с 13.9 - 13.11	Документарный	Наличие записей в журнале работ, подтверждающих соответствие требованиям 13.9 - 13.11. Соблюдение ПОС и ППР
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: перечисление в) в пункте 15.4.3 отсутствует.
3.3	Окончательные гидравлические испытания на прочность после полной засыпки траншеи	Выполнение испытаний на прочность в соответствии с 13.4 - 13.8	Документарный	Акт испытаний по 15.4.3 (перечисление в))
3.4	Окончательные гидравлические испытания на плотность (герметичность) после полной засыпки траншеи	Выполнение испытаний на плотность (герметичность) в соответствии с 13.9 - 13.11	Документарный	Акт испытаний по 15.4.3 (перечисление в))
3.5	Пневматические испытания в зимних условиях	Выполнение пневматических испытаний в соответствии с 13.12	Документарный	Акт испытаний по 15.4.3 (перечисление в))
Этап 4: Сдача работ
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 15.22 отсутствует.
4.1	Акты выполненных работ	Проверка наличия актов в соответствии с 15.22	Документарный	Наличие актов работ по 15.4.3

[1]	Свод правил СП 40-109-2006	Проектирование и монтаж водопроводных и канализационных сетей с применением высокопрочных труб из чугуна с шаровидным графитом
[2]	Свод правил СП 40-106-2002	Проектирование и монтаж подземных трубопроводов водоснабжения с использованием труб из высокопрочного чугуна с шаровидным графитом
[3]	Технические условия ТУ 1461-037-50254094-2008*	Трубы чугунные напорные высокопрочные
[4]	Технические условия ТУ 2531-067-50254094-2004	Кольца резиновые уплотнительные для соединения чугунных труб типа "TYTON"
[5]	Технические условия ТУ 405821-2003	Манжеты резиновые уплотнительные для соединения чугунных труб типа "RJ"
[6]	Руководящий документ РД 11-02-2006	Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения
[7]	Руководящий документ РД-11-05-2007	Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства

ОКС: 91.140.30	ОКВЭД-2: 42.21	ОКПД-2: 42.21.21
Ключевые слова: стандарт организации, инженерные сети наружные, высокопрочный чугун с шаровидным графитом, подземный водопровод, трубопровод напорной канализации, фасонные соединительные части, монтаж
