"Типовые требования к гидроизоляции и противокоррозионной защите железнодорожных мостов"
(утв. Распоряжением ОАО "РЖД" от 29.04.2019 N 797/р)

ГОСТ 9.072	ЕСЗКС. Покрытия лакокрасочные. Термины и определения
ГОСТ 9.401	ЕСЗКС. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 9.402	ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 9.403	ЕСЗКС. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей (с Изменением N 1)
ГОСТ 9.407	ЕСЗКС. Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ 12.1.004	ССБТ. Пожарная безопасность. Общие требования
ГОСТ 12.1.005	ССБТ. Работы окрасочные. Общие требования безопасности (с Изменениями N 1, 2, 3)
ГОСТ 12.1.010	ССБТ. Взрывобезопасность. Общие требования
ГОСТ 12.1.018	ССБТ. Пожаровзрывобезопасность статического электричества. Общие требования
ГОСТ 12.3.002	ССБТ. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.005	ССБТ. Работы окрасочные. Общие требования безопасности
ГОСТ 12.3.016	ССБТ. Строительство. Работы антикоррозионные. Требования безопасности
ГОСТ 12.4.009	ССБТ. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 12.4.011	ССБТ. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.068	ССБТ. Средства индивидуальной защиты дерматологические. Классификация и общие требования
ГОСТ 12.4.235	ССБТ. Средства индивидуальной защиты органов дыхания. Фильтры противогазовые и комбинированные. Общие технические требования. Методы испытаний. Маркировка
ГОСТ 12.4.244	ССБТ. Средства индивидуальной защиты органов дыхания. Полумаски и четвертьмаски из изолирующих материалов. Общие технические условия
ГОСТ 12.4.294	ССБТ. Средства индивидуальной защиты органов дыхания. Полумаски фильтрующие для защиты от аэрозолей. Общие технические условия
ГОСТ 12.4.296	ССБТ. Средства индивидуальной защиты органов дыхания. Респираторы фильтрующие. Общие технические условия
ГОСТ 6806	Материалы лакокрасочные. Метод определения эластичности пленок при изгибе
ГОСТ 9980.4	Материалы лакокрасочные. Маркировка
ГОСТ 9980.5	Материалы лакокрасочные. Транспортировка и хранение
ГОСТ 10277	Шпатлевки. Технические условия
ГОСТ 12730.5	Бетоны. Методы определения водонепроницаемости
ГОСТ 13015	Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 15140	Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды (с Изменениями N 1, 2, 3, 4, 5)
ГОСТ 19007	Материалы лакокрасочные. Метод определения времени и степени высыхания
ГОСТ 24940	Здания и сооружения. Методы измерения освещенности
ГОСТ 26589	Мастики кровельные и гидроизоляционные. Методы испытаний
ГОСТ 26633	Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 27037	Материалы лакокрасочные. Метод определения устойчивости к воздействию переменных температур (с Поправкой)
ГОСТ 28246	Материалы лакокрасочные. Термины и определения
ГОСТ 28574	Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий
ГОСТ 29309	Покрытия лакокрасочные. Определение прочности при растяжении
ГОСТ Р ИСО 8501-1 (ISO 8501-1)	Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Визуальная оценка чистоты поверхности. Часть 1. Степень окисления и степени подготовки непокрытой стальной поверхности и стальной поверхности после полного удаления прежних покрытий
ГОСТ Р 53007	Материалы лакокрасочные. Метод испытаний на быструю деформацию (прочность при ударе)
ГОСТ Р 12.3.048	ССБТ. Строительство. Производство земляных работ способом гидромеханизации. Требования безопасности
ГОСТ 30333	Паспорт безопасности химической продукции. Общие требования
ГОСТ 31460	Кремы косметические. Общие технические условия
ГОСТ 31383	Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний
ГОСТ 31993 (ISO 2808)	Материалы лакокрасочные. Определение толщины покрытия
ГОСТ 32117	Продукция парфюмерно-косметическая. Информация для потребителя. Общие требования
ГОСТ 32299	Материалы лакокрасочные. Определение адгезии методом отрыва
СП 991	Санитарные правила при окрасочных работах с применением ручных распылителей. Санитарно-гигиеническая характеристика условий труда
СП 46.13330.2012	Свод правил. Мосты и трубы
СП 48.13330.2011	Свод правил. Организация строительства
СП 72.13330.2016	Защита строительных конструкций и сооружений от коррозии
СанПин 2.1.7.1322	Гигиенические требования по размещению и обезвреживанию отходов производства и потребления
СНиП 12-03	Безопасность труда в строительстве. Часть 1. Общие требования
СНиП 12-04	Безопасность труда в строительстве. Часть 2. Строительное производство
ПОТ Р М-017	Межотраслевые правила по охране труда при окрасочных работах
ПБ 03-440-02	Правила аттестации персонала в области неразрушающего контроля
ППБО-109	Правила пожарной безопасности на железнодорожном транспорте
ИС NORMPROD: примечание. Текст во второй графе дан в соответствии с официальным текстом документа.
ASTM D5162	Стандартный метод испытания испытанию несплошностей (плешин) в изолирующих защитных покрытиях на металлическом основании
ISO 4624	Краски и лаки. Определение адгезии методом отрыва
ISO 4628-1, 2, 3, 4, 5	Краски и лаки. Оценка степени разрушений покрытий. Обозначение количества и размера дефектов и интенсивности однородных изменений внешнего вида
ISO 8501-2	Подготовка стальной поверхности перед нанесением красок и подобных покрытий. Визуальная оценка чистоты поверхности. Часть 2. Степень подготовки ранее покрытой стальной основы после локального удаления прежних покрытий
ISO 8501-3	Подготовка стальной поверхности перед нанесением красок и связанных с ними продуктов. Визуальная оценка чистоты поверхности. Часть 3. Степень подготовки швов, надрезанных краев и других участков с дефектами поверхности
ISO 8502-3	Подготовка стальных подложек перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 3. Оценка запыленности стальных подложек, приготовленных для нанесения краски (метод липкой ленты)
ISO 8502-4	Подготовка стальных подложек перед нанесением красок и связанных с ними продуктов. Испытания для оценки чистоты поверхности. Часть 4. Руководство по оценке вероятности образования конденсата перед нанесением краски
ISO 8503-2	Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Характеристики шероховатости стальной поверхности после абразивоструйной очистки. Часть 2. Метод классификации профилей стальных поверхностей после абразивоструйной обработки
ISO 11124 части 1 - 5	Подготовка стальной основы перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Спецификации металлического абразива для струйной очистки
ISO 11126-1	Подготовка стальной поверхности перед нанесением красок и относящихся к ним продуктов. Технические условия на неметаллические абразивы для пескоструйной или дробеструйной очистки. Часть 1. Общее введение и классификация
ISO 12944-3	Краски и лаки. Антикоррозионная защита стальных конструкций с помощью защитных лакокрасочных систем. Часть 3. Конструктивные соображения
ISO 19840	Краски и лаки. Антикоррозионная защита стальных конструкций с помощью защитных лакокрасочных систем. Измерение толщины сухой пленки на шероховатой поверхности и критерии приемки
Регламент ОАО "РЖД" от 19 июня 2009 г. N 68	Регламент организации в ОАО "РЖД" работ по защите от коррозии металлических конструкций железнодорожных мостов
Федеральный закон от 10 января 2002 г. N 7-ФЗ	Об охране окружающей среды
Приказ Минтруда России от 24 июля 2013 г. N 328н	Об утверждении Правил по охране труда при эксплуатации электроустановок
Федеральный закон от 22 июля 2008 г. N 123-ФЗ	Технический регламент о требованиях пожарной безопасности
Постановление Правительства РФ от 25 апреля 2012 г. N 390	Правила противопожарного режима в Российской Федерации
Постановление Правительства РФ от 21 июня 2010 г. N 468	О порядке проведения строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства
Утверждены ОАО "РЖД" 13 апреля 2016 г. N 649р	Технологические правила ремонта каменных, бетонных и железобетонных конструкций железнодорожных мостов

Термины	Определения
Грунтовка	Лакокрасочный материал, образующий при нанесении на окрашиваемую поверхность непрозрачное или прозрачное однородное лакокрасочное покрытие с хорошей адгезией к окрашиваемой поверхности и следующим слоям и предназначенный для улучшения свойств лакокрасочной системы (ГОСТ 28246).
Праймер	Материал, применяемый для предварительной подготовки поверхности перед нанесением какого-либо покрытия.
Грунтовочный слой	Нижний слой в системе двуслойного или многослойного защитного покрытия, наносимый непосредственно на защищаемую поверхность и обеспечивающий прочное сцепление и высокую коррозионную стойкость полной системы покрытия (СП 72.13330).
Мастика	Многокомпонентная композиция, состоящая из связующего вещества и технологических добавок.
Мембрана	Полимерная пленка, защищающая поверхность от внешних воздействий.
Гидроизоляция	Элемент мостового полотна, защищающий конструкцию пролетного строения от проникания воды с проезжей части.
Гидроизоляция мастичная	Гидроизоляция, выполняемая из мастик на основе битумно-полимерных или других полимерных материалов, образующих на защищаемых поверхностях водонепроницаемое эластичное покрытие.
Гидроизоляция рулонная	Гидроизоляция из рулонных, как правило, самоклеящихся водонепроницаемых материалов заводского изготовления.
Противокоррозионное покрытие	Лакокрасочное покрытие, предназначенное для защиты окрашиваемой поверхности от коррозии при взаимодействии с окружающей и/или агрессивной средой (ГОСТ 9.072).
Тонкослойное полимерное покрытие	Покрытие, материал для изготовления которого содержит полимерные компоненты.
Мостовое полотно	Совокупность всех элементов, расположенных на пролетном строении, предназначенных для обеспечения нормальных условий безопасности движения транспортных средств и пешеходов, а также для отвода воды с поверхности покрытия моста и в сопряжениях с подходами. Включает в себя одежду ездового полотна, тротуары, ограждающие устройства, устройства водоотвода, обогрева, освещения, деформационные швы и сопряжения моста с подходами.
Мостовое сооружение	Дорожное инженерное сооружение, состоящее из одного или нескольких пролетных строений и опор, предназначенное для перевода транспортного пути через препятствие (мосты, путепроводы, виадуки, эстакады, акведуки).
Пролетное строение	Несущая конструкция мостового сооружения, перекрывающая все пространство или часть его между двумя или несколькими опорами, воспринимающая нагрузку от элементов мостового полотна, транспортных средств и пешеходов и передающая ее на опоры.
Нейтрализация (карбонизация) бетона углекислым газом	Процесс взаимодействия бетона с углекислым газом, в результате которого происходит образование карбоната кальция со снижением pH жидкой фазы бетона и утратой бетоном пассивирующего действия на стальную арматуру.
Коррозия бетона	Необратимое ухудшение свойств и характеристик бетона в результате химического, физико-химического или биологического воздействия коррозионной среды или внутренних процессов в бетоне.
Коррозия	Процесс разрушения (ухудшение) свойств материала, вызванный химическими, электрохимическими или микробиологическими реакциями, протекающими под воздействием окружающей или какой-либо другой среды (ГОСТ 28246).
Коррозия железобетона	Ухудшение технических характеристик железобетона в результате коррозии бетона и/или арматуры.
Коррозия арматуры	Разрушение стальной арматуры в результате химического или электрохимического взаимодействия ее с коррозионной средой.
Коррозионное растрескивание	Коррозия арматуры при одновременном воздействии коррозионной среды и растягивающих напряжений с образованием трещин в металле.
Ортотропная плита	Плита проезжей части стального пролетного строения моста, состоящая из настильного листа и набора продольных и поперечных ребер жесткости.
Время выдержки	Интервал времени между нанесением последовательных слоев лакокрасочного материала ("мокрый по мокрому") и/или интервал времени для испарения большей части летучих веществ перед горячей сушкой или УФ-отверждением (ГОСТ 28246).
Защитное покрытие бетона	Покрытие, создаваемое на поверхности бетона или арматуры для защиты от коррозии (СП 72.13330).
Входной контроль	Контроль продукции поставщика, поступающей к потребителю или заказчику и предназначаемой для использования при изготовлении, ремонте или эксплуатации изделий (ГОСТ 13015).
Операционный контроль	Контроль изделий во время выполнения или после завершения технологической операции (ГОСТ 13015).
Приемочный контроль	Контроль изделий, по результатам которого принимается решение об их пригодности к поставкам и (или) использованию. Примечание - Решение о пригодности продукции к поставкам и (или) использованию принимается с учетом результатов входного и операционного контроля, а также приемосдаточных и периодических испытаний (ГОСТ 13015).
Категория бетонной поверхности	Оценки качества поверхности и внешнего вида монолитных железобетонных и бетонных конструкций.
Срок службы покрытия	Предполагаемая долговечность покрытия в условиях эксплуатации, в течение которого оно сохраняет заданные свойства или срок до первого капитального ремонта лакокрасочного покрытия (ГОСТ 9.072).
Среда эксплуатации	Комплекс химических, биологических и физических воздействий, которым подвергается бетон в процессе эксплуатации и которые не учитываются как нагрузка на конструкцию в строительном расчете.
Гарантийный срок службы покрытия	Календарная продолжительность долговечности покрытия, в течение которого предприятие-изготовитель выполняет свои гарантийные обязательства (ГОСТ 9.072).
Слой материала	Сплошное покрытие, сформированное в результате нанесения одного или нескольких слоев материала на окрашиваемую поверхность (ГОСТ 9.072).
	Сплошной слой, полученный в результате одноразового нанесения материала (ГОСТ 28246).
Многокомпонентный материал	Материал, выпускаемый в виде двух или более отдельных компонентов, которые должны быть смешаны перед применением в пропорции, указанной производителем (ГОСТ 28246).
Готовый к применению материал	Материал или материал после смешивания его отдельных компонентов (многокомпонентный лакокрасочный материал) и разбавления при необходимости соответствующими растворителями и/или разбавителями в соответствии с нормативными документами или технической документацией, готовый к нанесению соответствующим способом окрашивания (ГОСТ 28246).
Защитное покрытие	Покрытие, предназначенное для защиты окрашиваемой поверхности от воздействия факторов внешней среды (ГОСТ 9.072).
Первичный слой системы	Первый слой системы, наносимый на окрашиваемую поверхность (ГОСТ 28246).
Промежуточный слой системы	Каждый слой между первичным и внешним слоями системы (ГОСТ 28246).
Внешний (финишный) слой системы	Последний слой системы (ГОСТ 28246).
Метод окрашивания	Способ нанесения материала на окрашиваемую поверхность (ГОСТ 28246).
Окрашиваемая поверхность	Поверхность, на которую нанесен или должен быть нанесен материал (ГОСТ 28246).
Нанесение материала	Нанесение одного слоя материала (ГОСТ 28246).
Окрашивание безвоздушным распылением	Способ нанесения материала, находящегося под высоким давлением, распылением без подачи воздуха (ГОСТ 9.072).
Точечная коррозия	Местная коррозия металла в виде отдельных точечных поражений (ГОСТ 5272).
Степень очистки	Условно оцениваемое коррозионное поражение металлической поверхности после удаления прокатной окалины, продуктов коррозии и лакокрасочных покрытий одним из методов подготовки поверхности (ГОСТ 9.072).
Степень окисления	Условно оцениваемое коррозионное поражение металлической поверхности до очистки (ГОСТ 9.072).
Удаление окалины	Удаление прокатной окалины или слоя ржавчины с металлической поверхности (ГОСТ 9.072).
Струйная обработка абразивом с острыми углами	Струйная обработка колотым абразивным материалом на основе металла, шлаков или оксида алюминия (корунда) (ГОСТ 9.072).
Струйная обработка сферическим абразивом	Струйная обработка мелкими металлическими шариками (дробью) (ГОСТ 9.072).
Обезжиривание	Удаление с окрашиваемой поверхности масел, жиров и других подобных загрязнений с помощью органических растворителей или водных моющих средств перед нанесением лакокрасочного материала (ГОСТ 9.072).
Высыхание	Процесс отверждения жидкого материала, превращение его в пленку.
Продолжительность высыхания	Время, за которое лакокрасочный материал, нанесенный слоем определенной толщины, приобретает требуемую степень высыхания при заданных условиях сушки.
Степень высыхания	Состояние поверхности нанесенного на подложку слоя материала при определенной продолжительности и температуре сушки.
Время высыхания до степени 3 (ранее "полное" или "практическое")	Время, необходимое для достижения степени высыхания 3, за которое покрытие приобретает состояние, когда при нагрузке 200 г бумага не прилипает к покрытию (ГОСТ 19007).
Степень перетира лакокрасочного материала	Показатель, характеризующий размер самых крупных твердых частиц в смеси пигмента с пленкообразующим веществом лакокрасочного материала или в лакокрасочном материале (ГОСТ 28246).
Укрывистость материала	Способность материала закрывать цвет или цветовые различия окрашиваемой поверхности (ГОСТ 28246).
Внешний вид	Визуальные характеристики окрашенной поверхности (ГОСТ 28246).
Адгезия	Явление взаимодействия на границе раздела между твердой поверхностью и другими материалами за счет межмолекулярных сил (ГОСТ 28246).
Адгезионная прочность покрытия	Сила, необходимая для отделения покрытия от окрашиваемой поверхности или других лакокрасочных покрытий (ГОСТ 28246).
Когезия	Совокупность сил, связывающая частицы покрытия или его слой в единое целое (ГОСТ 28246).
Твердость лакокрасочного покрытия	Способность высохшего покрытия сопротивляться проникновению или вдавливанию твердого тела (ГОСТ 28246).
Эластичность покрытия	Способность высохшего покрытия следовать без повреждения деформациям окрашиваемой поверхности, на которую оно нанесено (ГОСТ 28246).
Цвет	Ощущение, возникающее в результате восприятия человеческим глазом световых волн определенного спектрального состава (ГОСТ 28246).
Толщина нестекающего мокрого слоя покрытия	Толщина мокрого слоя покрытия, при котором не наблюдается стекания его при сушке в вертикальном или наклонном положении (ГОСТ 9.072).
Толщина мокрой пленки	Толщина слоя материала сразу после нанесения до начала высыхания.
Толщина сухой пленки	Толщина слоя материала, нанесенного рекомендуемым для этого типа материала способом.
Условная вязкость по вискозиметру ВЗ-246	Продолжительность истечения (в секундах) определенного объема жидкого материала через калиброванное сопло при 20 °C.
Тиксотропность	Способность материала восстанавливать свои физические свойства (вязкость, текучесть) после прекращения внешнего воздействия (ГОСТ 28246).
"Розлив"	Способность лакокрасочного материала после его нанесения на поверхность ложиться гладким и ровным слоем, не оставляя штрихов от кисти.
Стойкость противокоррозионного или гидроизоляционного покрытия	Способность противокоррозионного или гидроизоляционного покрытия сохранять исходные свойства в условиях эксплуатации (ГОСТ 9.072).
Шагрень противокоррозионного или гидроизоляционного покрытия	Противокоррозионное или гидроизоляционное покрытие, напоминающее по внешнему виду текстуру кожуры апельсина (ГОСТ 9.072).
Типовой технологический регламент (ТТР)	Технологический регламент по противокоррозионно-гидроизоляционной защите металлических поверхностей или гидроизоляционной защите бетонных поверхностей балластных корыт железнодорожных мостов.
Растрескивание покрытия	Образование трещин в покрытии или его слое (ГОСТ 28246).
Выветривание лакокрасочного покрытия	Разрушение лакокрасочного покрытия в результате эрозии (ГОСТ 9.072).
Растрескивание лакокрасочного покрытия	Образование трещин в высохшем лакокрасочном покрытии или его слое (ГОСТ 9.072).
Отслаивание покрытия	Отделение участков покрытия вследствие потери адгезии (ГОСТ 28246).
Сморщивание лакокрасочного покрытия	Деформирование покрытия в виде пузырей, вызванное локальным отделением одного или нескольких его слоев при воздействии окружающей среды (ГОСТ 9.072).
Сморщивание покрытия	Образование складок на покрытии во время сушки/отверждения (ГОСТ 9.072).
Поры	Микроскопические круглые сквозные отверстия в покрытии.
Проколы	Наличие в пленке маленьких сквозных отверстий, напоминающих булавочные уколы.
Диэлектрическая сплошность покрытия	Отсутствие электрического пробоя при воздействии на покрытие заданного напряжения.
Исполнитель	Организация, выполняющая комплекс работ по нанесению покрытий по заявке или договору.
Предприятие-изготовитель	Организация, осуществляющая промышленный выпуск противокоррозионных или гидроизоляционных материалов.

N п.	Тип дефекта	Изображение	Требование
Сварка
1	Сварочные брызги		Не приваренные брызги и налипания металла полностью удаляются. См. a) и b). Приваренные брызги металла могут остаться. См. c).

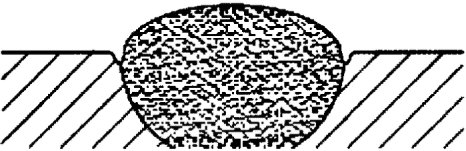

2	Профиль сварного шва		Поверхность должна быть обработана, без острых кромок
3	Сварной шлак		На поверхности не должно быть сварного шлака
4	Подрез сварного шва		На поверхности не должно быть подрезов
5	Концевые кратеры		На поверхности не должно быть концевых кратеров с острыми краями
6	Пористость шва	1 - видимые поры; 2 - невидимые поры (могут открыться после струйно-абразивной очистки)	Поверхность должна быть открыта для попадания ЛКМ или обработана
Кромки
7	Скругленные кромки		Подготовка поверхности не требуется
8	Кромки, полученные пробивкой, штамповкой, резанием, прошивкой или сверлением	1 - пробивка; 2 - штамповка	Кромки должны быть притуплены и без заусенцев
9	Термически обрезанные кромки		Кромки не должны иметь неправильного профиля
Поверхности в целом
10	Впадины и кратеры		Впадины и кратеры должны быть открыты для попадания в них краски
11	Отслаивание		Поверхность должна быть без видимого отслаивания
12	Прокатные плены/закаты/расслоения		На поверхности не должно быть видимых прокатных пленов, закатов, расслоений
13	Неметаллические включения		Полностью удаляются
14	Канавки и вмятины, образованные механическим действием		Радиус канавок и вмятин должен быть не менее 2 мм
15	Рванины и отпечатки		Рванины и отпечатки должны быть гладкими

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункты 7.1.4 и 7.1.9 отсутствуют.

N	Показатель	Значение показателя со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402		Нормативные документы
		Исходные значения для грунтовочного слоя и промежуточного (при необходимости)	Значения для грунтовочного слоя и промежуточного (при необходимости) после испытаний по ГОСТ 27037 на термостарение (при T = +60 °C) и морозостойкость (при T = -60 °C)
1.	Номинальная толщина покрытия	Должна быть указана в ТУ или ТС на материал и соответствовать номинальной		ГОСТ 31993 (ISO 2808)
2.	Адгезия методом решетчатых надрезов, балл	1	не более 2	ГОСТ 15140
3.	Эластичность покрытия при изгибе, мм	1	не более 3	ГОСТ 6806
4.	Прочность покрытия при ударе (боек 12,7 мм), см	50	не менее 40	ГОСТ Р 53007
5.	Твердость покрытия (при толщине 20 - 25 мкм) по маятниковому прибору тип ТМЛ (маятник А), отн. ед., не менее:			ГОСТ 5233
	- для однокомпонентных материалов	0,2	0,2
	- для двухкомпонентных материалов	0,3	0,3

N	Показатель	Значение показателя со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402	Нормативные документы
1	Стойкость покрытия к статическому воздействию, ч/балл, не менее:
	- дистиллированной воды,		ГОСТ 9.403
	- 3%-го раствора NaCl,		ГОСТ 9.407
	- бензина БР-2 или Нефрас С2 80/120,
	- индустриального масла И-20А	не менее 720/А30
2	Стойкость покрытия к:
	- повышенной влажности и сернистому газу, ч/балл, не менее;		ГОСТ 9.401 ГОСТ 9.407
	- повышенной влажности и температуре, ч/балл, не менее

N	Показатель	Исходное значение показателя/значение показателя после испытаний по ГОСТ 27037 на термостарение (при T = +60 °C) и морозостойкость (при T = -60 °C) со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402								Нормативные документы
		Рулонные материалы					Безрулонные мастичные	Напыляемые (двухкомпонентные жидкие мембраны)	Напыляемые (двухкомпонентные) с наполнителями в виде песка, чипсов, микросфер и т.п.
		битумные (наплавляемые, ненаплавляемые)	битумно-полимерные (наплавляемые, ненаплавляемые)	полимерные
				невулканизованные эластомерные	вулканизованные эластомерные	термопластичные
1.	Номинальная толщина однослойного покрытия	Должна быть указана в ТУ или ТС на материал и соответствовать номинальной								-
2.	Эластичность покрытия при изгибе, мм, не менее	50/100 <*>								ГОСТ 10277
3.	Прочность покрытия при растяжении по Эриксену, мм, не менее	8,0/5,6 <*> Отсутствие пробоя при номинальной толщине								ГОСТ 29309 ASTM D5162 и Приложение N 3 Типовых требований
4.	Предел прочности при растяжении (разрыве) свободной пленки со скоростью перемещения подвижного захвата (50 +/- 5) мм/мин., МПа, не менее	6,0	6,0	1,5	4,0	8,0	0,2	10,0	4,0	ГОСТ 26589
5.	Относительное удлинение при растяжении (разрыве) свободной пленки со скоростью перемещения подвижного захвата (50 +/- 5) мм/мин., МПа, не менее	40	40	300	300	200	100	100	30	ГОСТ 26589
6.	Температура гибкости материала на брусе с закруглением радиусом (5 +/- 0,2) мм, °C, не выше	-	-	минус 40		минус 20	минус 15	-	-	ГОСТ 26589
7.	Температура гибкости материала на брусе с закруглением радиусом (25 +/- 0,2) мм, °C, не выше	плюс 5	минус 25	-	-	-	-	-	-	ГОСТ 2678
8.	Теплостойкость в течение не менее 2 ч при температуре, °C, не ниже	70	85	-	-	-	80	-	-	ГОСТ 26589
9.	Водопоглощение (по массе) в течение 24 часов, %, не менее	2,0								ГОСТ 26589
Примечание: <*> - в числителе значения к требованиям до испытаний, в знаменателе значения после испытаний по ГОСТ 27037 на термостарение (при T = +60 °C) и морозостойкость (при T = -60 °C).

N	Показатель	Значение показателя со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402		Нормативные документы
		Исходные значения	Значения после испытаний по ГОСТ 27037 на термостарение (при T = +60 °C) и морозостойкость (при T = -60 °C)
1.	Цвет комплексного покрытия	визуально		RAL
2.	Номинальная толщина покрытия	Должна быть указана в ТУ или ТС на материал и соответствовать номинальной толщине по заключению климатических испытаний		ГОСТ 31993 (ISO 2808)
3.	Адгезия комплексного покрытия методом нормального отрыва, МПа, не менее	Минимальное значение 3,5 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 5,0 МПа. Разрушение слоя клея при значении адгезионной прочности менее 5,0 МПа не допускается	Минимальное значение 2,5 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 3,5 МПа. Разрушение слоя клея при значении адгезионной прочности менее 3,5 МПа не допускается	ГОСТ 32299
4.	Эластичность покрытия при изгибе, мм	50	не более 100	ГОСТ 10277
5.	Прочность покрытия при растяжении на приборе Эриксен, мм, не менее	8,0 с последующей проверкой на диэлектрическую сплошность покрытия	5,6 с последующей проверкой на диэлектрическую сплошность покрытия	ГОСТ 29309 ASTM D5162 и Приложение 3 настоящих Типовых требований
6.	Диэлектрическая сплошность, кВ, не менее, в зависимости от толщины покрытия:	Отсутствие пробоя
	0,20 - 0,31 мм 0,32 - 0,46 мм 0,47 - 0,77 мм 0,78 - 1,03 мм 1,04 - 1,54 мм 1,55 - 2,04 мм 2,05 - 2,55 мм 2,56 - 3,19 мм 3,20 - 4,07 мм 4,08 - 5,09 мм 5,10 - 6,35 мм	1,5 - 1,8 1,9 - 2,2 2,3 - 2,9 3,0 - 3,3 3,3 - 9,7 9,8 - 11,2 11,3 - 12,5 12,6 - 14,0 14,02 - 15,8 15,9 - 17,7 17,7 - 19,8		ASTM D5162 и Приложение 3 настоящих Типовых требований

N	Показатель	Значение показателя со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402	Нормативные документы
1.	Стойкость комплексного покрытия к статическому воздействию, ч/балл, не менее: - дистиллированной воды, - 3%-го раствора NaCl, - бензина БР-2 или Нефрас С2 80/120, - индустриального масла И-20А	2160/АЗ0	ГОСТ 9.403 ГОСТ 9.407
2.	Стойкость комплексного покрытия к: - повышенной влажности и сернистому газу, ч/балл, не менее; - повышенной влажности и температуре, ч/балл, не менее	2160/АЗ0	ГОСТ 9.401 ГОСТ 9.407
3.	Стойкость комплексного покрытия к статическому воздействию соляного тумана <*>, ч/(распространение коррозии от надреза)	2160/величина распространения коррозии от надреза не более 2 мм	ГОСТ 9.401 ГОСТ 9.407
Примечание: <*> Показатель стойкости комплексного покрытия к статическому воздействию соляного тумана проверяют для систем, применяемых в условиях эксплуатации тропического морского климата.

N	Показатель	Значение показателя со степенью подготовки поверхности 2-Ш		Нормативные документы
		Исходные значения	Значения после испытаний по ГОСТ 27037 на термостарение (при T = +60 °C) и морозостойкость (при T = -60 °C)
1.	Цвет комплексного покрытия	Визуально		RAL
2.	Толщина однослойного покрытия	Должна быть указана в ТУ или ТС на материал и соответствовать номинальной толщине по заключению климатических испытаний		ГОСТ 31993 (ISO 2808)
3.	Адгезия методом нормального отрыва, МПа, не менее	Минимальное значение 2,0 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 3,5 МПа. Разрушение слоя клея при значении адгезионной прочности менее 3,5 МП не допускается	Минимальное значение 1,4 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 2,5 МПа. Разрушение слоя клея при значении адгезионной прочности менее 2,5 МПа не допускается	ГОСТ 28574
4.	Сопротивление к статическому продавливанию с усилием (250 +/- 10) Н (25 +/- 1) кгс в течение (24 +/- 0,2) ч	Образец с системой должен выдержать испытание на продавливание в течение 24 ч. После образец с системой должен выдержать испытание на водонепроницаемость	-	ГОСТ 26589
5.	Водонепроницаемость (при прямом и обратном давлении параллельно с контрольными образцами без покрытия), не менее, МПа	0,6	-	ГОСТ 31383 ГОСТ 12730.5
6.	Марка бетона по водонепроницаемости без покрытия, МПа, не ниже	0,4	-	ГОСТ 31383 ГОСТ 12730.5
7.	Водопоглощение образцов-кубов с комплексным покрытием в течение 24 часов и 28 суток, не более, %	2	-	ГОСТ 31383
8.	Определение морозостойкости покрытий на бетоне, при котором отсутствуют разрушения покрытия и сохраняются его адгезионные свойства в нормируемых пределах	Максимальное число циклов замораживания-оттаивания, которое выдержало покрытие без появления признаков разрушения. При этом адгезионные свойства покрытий не должны снижаться более чем на 35% от исходного значения	-	ГОСТ 31383
9.	Класс бетона по прочности на сжатие	B30		ГОСТ 28574 ГОСТ 26633

N	Показатель	Значение показателя со степенью подготовки поверхности 2-Ш	Нормативные документы
1.	Стойкость комплексного покрытия к статическому воздействию, ч/балл, не менее: - дистиллированной воды, - 3%-го раствора NaCl, - бензина БР-2 или Нефрас С2 80/120, - индустриального масла И-20А	2160/АЗ0	ГОСТ 9.403 ГОСТ 9.407
2.	Стойкость комплексного покрытия к: - повышенной влажности и сернистому газу, ч/балл, не менее; - повышенной влажности и температуре, ч/балл, не менее		ГОСТ 9.401 ГОСТ 9.407

N	Назначение	Наименование	Технические характеристики
1.	Приборы контроля окружающей среды (стадия подготовки металлической и бетонной поверхности, нанесения материалов и отверждения покрытий)
1.1.	Определение параметров окружающей среды, точки росы, температуры обрабатываемой поверхности	Многофункциональный прибор контроля параметров окружающей среды	Tвозд от -20 °C до 75 °C Влажность от 1% до 100% Tпов-ти от -30 °C до 60 °C
2.	Приборы контроля качества подготовки поверхности (стадия подготовки поверхности перед окрашиванием)
2.1.	Определение степени очистки	Эталоны очистки поверхности	-
2.2.	Определение степени обеспыливания	Липкая лента, прикатный валик	Ширина не менее 25 мм
2.3.	Определение шероховатости	Профилометр или компараторы	0 - 1000 мкм
2.4.	Определение загрязненности поверхности солями	Тестовые наборы контроля загрязненности поверхности солями по методу Бресле	-
3.	Приборы контроля нанесения материалов
3.1.	Измерение толщины мокрых пленок	Толщиномер (гребенка)	Толщина измеряемых покрытий: от 0 до 5 мм
3.2.	Определение толщины отвержденного покрытия	Цифровой толщиномер/Микрометр	Диапазон измеряемых покрытий: от 0 до 1500 мкм или от 0 до 5 мм
3.3.	Контроль внешнего вида	Лупа с масштабированием	10-кратное увеличение
4.	Приборы контроля отвержденного покрытия
4.1.	Определение адгезионной прочности покрытий методом решетчатых надрезов	Нож-адгезиметр, шаблон параллельных надрезов, липкая лента	Угол заточки лезвий 20 - 30°; расстояние между надрезами 1, 2 и 3 мм; липкая лента шириной 25 мм с поверхностной силой отрыва 10 Н на 25 мм ширины; лупа с 2 - 3-кратным увеличением
4.2.	Определение адгезионной прочности покрытий методом нормального отрыва	Механический или гидравлический адгезиметр	0 - 25 МПа
4.3.	Диэлектрическая сплошность покрытий	Электроискровой дефектоскоп с высоковольтным искровым детектором	Для материалов толщиной более 0,5 мм, нанесенных на металлические поверхности; 2 - 25 кВ

ИС NORMPROD: примечание. Текст дан в соответствии с официальным текстом документа.

N	Показатель	Нормативная документация	Металлические поверхности балластных корыт со степенью подготовки поверхности Sa21/2 по ГОСТ Р ИСО 8501 (ISO 8501) или степенью очистки от окалины и ржавчины 1 или 2 по ГОСТ 9.402	Бетонные поверхности балластных корыт со степенью подготовки 2-Ш
1.	Пооперационный контроль процесса нанесения гидроизоляционных и противокоррозионно-гидроизоляционных материалов
1.1.	Контроль климатических условий нанесения:	ISO 8502-4
1.1.1	Осадки (снег, дождь) и их последствия (лед, иней, мокрая поверхность)	Визуально	Отсутствие
1.1.2.	Температура окружающей среды, °C, не ниже		5
1.1.3.	Температура окружающей среды, °C, не выше		40
1.1.4.	Относительная влажность воздуха, %, не более		85
1.1.5.	Точка росы (расчетное значение)		Не нормируется
1.1.6.	Температура металлической и бетонной поверхности		Не менее чем на 3 °C выше точки росы
1.1.7.	Влажность бетона	СП 72.13330	-	4%
1.2.	Толщина мокрого слоя, мкм	ГОСТ 31993 (ISO 2808)	В соответствии с НД на материал
1.3.	Толщина сухой пленки, мкм	ГОСТ 31993 (ISO 2808)	Для определения годности покрытия допускается применять правило "90 - 10" <*>
1.4.	Сплошность каждого слоя покрытия	Визуально	Отсутствие неокрашенных участков
1.5.	Степень высыхания	ГОСТ 19007	В соответствии с ТУ или ТС на материал
2.	Контроль качества противокоррозионного и гидроизоляционного покрытия
2.1.	Толщина сухой пленки гидроизоляционного или противокоррозионного покрытия, мкм	ГОСТ 31993 (ISO 2808)	Для определения годности покрытия допускается применять правило "90 - 10" <*>
2.2.	Адгезионная прочность покрытий методом нормального отрыва, МПа, не менее	ГОСТ 32299	Минимальное значение 3,5 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 5,0 МПа. Разрушение слоя клея при значении адгезионной прочности менее 5,0 МПа не допускается	-
		ГОСТ 28574	-	Минимальное значение 2,0 МПа для каждого вида разрушения. Адгезионный отрыв (А) покрытия от основания не допускается, за исключением достижения показателя более 3,5 МПа. Разрушение слоя клея при значении адгезионной прочности менее 3,5 МПа не допускается
2.3.	Степень высыхания	ГОСТ 19007	Покрытие считается высохшим до степени 3, если после нажатия пальцем в течение 5 - 7 с на нем не остается отпечатков
2.4.	Диэлектрическая сплошность покрытия	ASTM D5162	Отсутствие пробоя в соответствии с Приложением N 3 настоящих Типовых требований	-
<*> Примечание - правило "90 - 10", говорит о следующем: 90% измеренных толщин должно быть не меньше минимальной толщины, указанной в технологической документации, а остальные 10% измеренных толщин должно быть не ниже 90% от минимальной толщины, указанной в технологической документации (пример: при требуемой в документации толщине 100 мкм не менее 90% измеренных толщин должно быть не ниже 100 мкм, а остальные 10% измеренных толщин - не ниже 90 мкм). Максимально допустимое превышение номинальной толщины покрытия 2-кратное, в труднодоступных местах на площади не более 0,025 м2 допускается 3-кратное превышение номинальной толщины.

Температура воздуха

Относительная влажность воздуха, %

10 <*>

20 <*>

30

35

40

45

50

55

60

65

70

75

80

85

90

95

0 °C

-26,0

-19,0

-14,5

-12,8

-11,3

-9,9

-8,7

-7,5

-6,2

-5,3

-4,4

-3,5

-2,8

-2,0

-1,3

-0,7

2 °C

-12,8

-11,0

-9,5

-8,1

-6,8

-5,8

-4,7

-3,6

-2,6

-1,7

-1,0

-0,2

-0,6

+1,3

4 °C

-11,3

-9,5

-7,9

-6,5

-4,9

-4,0

-3,0

-1,9

-1,0

+0,0

+0,8

+1,6

+2,4

+3,2

5 °C

-23,0

-15,0

-10,5

-8,7

-7,3

-5,7

-4,3

-3,3

-2,2

-1,1

-0,1

+0,7

+1,6

+2,5

+3,3

+4,1

6 °C

-9,5

-7,7

-6,0

-4,5

-3,3

-2,3

-1,1

-0,1

+0,8

+1,8

+2,7

+3,6

+4,5

+5,3

7 °C

-9,0

-7,2

-5,5

-4,0

-2,8

-1,5

-0,5

+0,7

+1,6

+2,5

+3,4

+4,3

+5,2

+6,1

8 °C

-8,2

-6,3

-4,7

-3,3

-2,1

-0,9

+0,3

+1,3

+2,3

+3,4

+4,5

+5,4

+6,2

+7,1

9 °C

-7,5

-5,5

-3,9

-2,5

-1,2

+0,0

+1,2

+2,4

+3,4

+4,5

+5,5

+6,4

+7,3

+8,2

10 °C

-19,0

-11,0

-6,7

-5,2

-3,2

-1,7

-0,3

+0,8

+2,2

+3,2

+4,4

+5,5

+6,4

+7,3

+8,2

+9,1

11 °C

-6,0

-4,0

-2,4

-0,9

+0,5

+1,8

+3,0

+4,2

+5,3

+6,3

+7,4

+8,3

+9,2

+10,1

12 °C

-4,9

-3,3

-1,6

-0,1

+1,6

+2,8

+4,1

+5,2

+6,3

+7,5

+8,6

+9,5

+10,4

+11,7

13 °C

-4,3

-2,5

-0,7

+0,7

+2,2

+3,6

+5,2

+6,4

+7,5

+8,4

+9,5

+10,5

+11,5

+12,3

14 °C

-3,7

-1,7

-0,0

+1,5

+3,0

+4,5

+5,8

+7,0

+8,2

+9,3

+10,3

+11,2

+12,1

+13,1

15 °C

-16

-7,7

-2,9

-1,0

+0,8

+2,4

+4,0

+5,5

+6,7

+8,0

+9,2

+10,2

+11,2

+12,2

+13,1

+14,1

16 °C

-2,1

-0,1

+1,5

+3,2

+5,0

+6,3

+7,6

+9,0

+10,2

+11,3

+12,2

+13,2

+14,2

+15,1

17 °C

-1,3

+0,8

+2,5

+4,3

+5,9

+7,2

+8,8

+10,0

+11,2

+12,2

+13,5

+14,3

+15,2

+16,6

18 °C

-0,5

+1,5

+3,2

+5,3

+6,8

+8,2

+9,8

+11,0

+12,2

+13,2

+14,2

+15,3

+16,2

+17,1

19 °C

+0,3

+2,2

+4,2

+6,0

+7,7

+9,2

+10,5

+11,7

+13,0

+14,2

+15,2

+16,3

+17,2

+18,1

20 °C

-12

-4,0

+1,0

+3,1

+5,2

+7,0

+8,7

+10,2

+11,5

+12,8

+14,0

+15,2

+16,2

+17,2

+18,1

+19,1

21 °C

+1,8

+4,0

+6,0

+7,9

+9,5

+11,1

+12,4

+13,5

+15,0

+16,2

+17,2

+18,1

+19,1

+20,0

22 °C

+2,5

+5,0

+6,9

+8,8

+10,5

+11,9

+13,5

+14,8

+16,0

+17,0

+18,0

+19,0

+20,0

+21,0

23 °C

+3,5

+5,7

+7,8

+9,8

+11,5

+12,9

+14,3

+15,7

+16,9

+18,1

+19,1

+20,0

+21,0

+22,0

24 °C

+4,3

+6,7

+8,8

+10,8

+12,3

+13,8

+15,3

+16,5

+17,8

+19,0

+20,1

+21,1

+22,0

+23,0

25 °C

-8

0

+5,2

+7,5

+9,7

+11,5

+13,1

+14,7

+16,2

+17,5

+18,8

+20,0

+21,1

+22,1

+23,0

+24,0

26 °C

+6,0

+8,5

+10,6

+12,4

+14,2

+15,8

+17,2

+18,5

+19,8

+21,0

+22,2

+23,1

+24,1

+25,1

27 °C

+6,9

+9,5

+11,4

+13,3

+15,2

+16,5

+18,1

+19,5

+20,7

+21,9

+23,1

+24,1

+25,0

+26,1

28 °C

+7,7

+10,2

+12,2

+14,2

+16,0

+17,5

+19,0

+20,5

+21,7

+22,8

+24,0

+25,1

+26,1

+27,0

29 °C

+8,7

+11,1

+13,1

+15,1

+16,8

+18,5

+19,9

+21,3

+22,5

+22,8

+25,0

+26,0

+27,0

+28,0

30 °C

-6

+3

+9,5

+11,8

+13,9

+16,0

+17,7

+19,7

+21,3

+22,5

+23,8

+25,0

+26,1

+27,1

+28,1

+29,0

32 °C

+11,2

+13,8

+16,0

+17,9

+19,7

+21,4

+22,8

+24,3

+25,6

+26,7

+28,0

+29,2

+30,2

+31,1

34 °C

+12,5

+15,2

+17,2

+19,2

+21,4

+22,8

+24,2

+25,7

+27,0

+28,3

+29,4

+31,1

+31,9

+33,0

36 °C

+14,6

+17,1

+19,4

+21,5

+23,2

+25,0

+26,3

+28,0

+29,3

+30,7

+31,8

+32,8

+34,0

+35,1

38 °C

+16,3

+18,8

+21,3

+23,4

+25,1

+26,7

+28,3

+29,9

+31,2

+32,3

+33,5

+34,6

+35,7

+36,9

40 °C

+1

+11

+17,9

+20,8

+22,6

+25,0

+26,9

+28,7

+30,3

+31,7

+33,0

+34,3

+35,6

+36,8

+38,0

+39,0

<*> Графы не заполнены ввиду отсутствия точных данных.

N пп.	Наименование материала	Нормативная документация ТС, ТУ	Назначение материала	Жизнеспособность при (20 +/- 2) °C, ч, не менее	Растворитель	Соотношение смешивания (основа:отвердитель)	Метод нанесения			Время высыхания по ГОСТ 19007 при (20 +/- 2) °C и относительной влажности (65 +/- 2)%, ч
							пневматическое распыление	безвоздушное распыление	ручное нанесение
ООО "Стилпейнт-Ру. Лакокрасочная продукция"
1.	Однокомпонентная полиуретановая цинк-наполненная грунтовка Stelpant-PU-Zinc	ТС 28-93442794/2011 с Изменениями N 1 - 3	Первичное грунтование металлических поверхностей балластных корыт	-	Stelpant-PU-Thinner	-	не более 10% по объему	не требуется	не более 10% по объему	4,0
2.	Однокомпонентный полиуретановый гидроизоляционный материал Stelpant-PU-Combination Hydro	ТС 38-93442794/2013 с Изменением N 1	Гидроизоляционная защита металлических поверхностей балластных корыт	-	-	-	-	-	-	12,0
ООО "Зика"
3.	Двухкомпонентная эпоксидная грунтовка с высоким содержанием цинка Zinc R	ТС 01-13613997/2011 с Изменением N 1	Первичное грунтование металлических поверхностей балластных корыт	8,0	Thinner K	94:6 по весу (основа грунтовки Zinc R (компонент А):отвердитель грунтовки Zinc R (компонент Б))	не более 10% по весу	не более 10% по весу	не более 10% по весу	2,0
4.	Двухкомпонентная эпоксидная грунтовка EG1	ТС-02-13613997/2011	Промежуточное окрашивание загрунтованных металлических поверхностей балластных корыт	6,0	Thinner EG	90:10 по весу (основа грунтовки EG1 (компонент А):отвердитель грунтовки EG1 (компонент Б))	не более 10% по весу	не более 10% по весу	не более 10% по весу	8,0
5.	Двухкомпонентная эпоксидно-полиуретановая композиция Elastomastic TF	ТС 03-13613997/2011 с Изменением N 1	Гидроизоляционная защита загрунтованных металлических поверхностей балластных корыт	1,0	-	40:60 по весу (компонент А материала Elastomastic TF:компонент Б материала Elastomastic TF)	-	-	-	12,0
6.	Двухкомпонентная эпоксидно-полиуретановая композиция Elastomastic TF с кварцевым песком Sika Quartz Sand-08 (серого цвета)	ТС 03-13613997/2011 с Изменением N 1	Гидроизоляционная защита загрунтованных металлических поверхностей балластных корыт	1,0	-	40:60 по весу (компонент А материала Elastomastic TF:компонент Б материала Elastomastic TF) с добавлением 30% кварцевого песка фракцией 0,4 - 0,7 мм	-	-	-	12,0
ООО "СК Легион"
7.	Двухкомпонентная грунтовка "PAR1 Primer" на основе метилметакрилата	ТС-03-68033927/2014	Первичное грунтование бетонных поверхностей балластных корыт	20 минут	-	2% катализатора от массы грунтовки	-	-	-	13 минут
8.	Однокомпонентный праймер Zed S94	ТС N 05-75605672/2011	Первичное грунтование металлических поверхностей балластных корыт	-	ксилол	-	-	10%	не требуется	75 минут
9.	Двухкомпонентная гидроизоляционная мембрана Eliminator	ТС 06-75605672/2011 с Изменением N 1	Гидроизоляционная защита по загрунтованной бетонной и металлической поверхности балластных корыт	7 мин. (компонент А + компонент Б + катализатор); 16 дней (компонент Б + катализатор)	-	предварительное соотношение смешивания 96:4 по весу (компонент Б:порошковый катализатор (ВРО)); 1:1 по объему (компонент А:компонент Б)	-	-	-	15 минут
10.	Однокомпонентный полимерный материал Акридек 102	ТУ 20.30.12-001-78553786-2017	Первичное грунтование металлических поверхностей балластных корыт	-	ксилол	-	-	10%	не требуется	75 минут
11.	Двухкомпонентная акрилатная гидроизоляционная мембрана Акридек 801	ТУ 20.30.12 002-78553786-2017	Гидроизоляционная защита по загрунтованной бетонной и металлической поверхности балластных корыт	7 минут	-	предварительное соотношение смешивания компонента Б с катализатором (перекись бензоила) - 2% от массы компонент А + компонент Б; 1:1 по массе (компонент А:компонент Б)	-	-	-	30 минут
ООО "ИЦ ПРОЗАСК"
12.	Однокомпонентная полиуретановая грунтовка "Prozask FerroPur"	ТС-51-87550640/2013	Первичное грунтование металлических поверхностей балластных корыт	-	Икс-34	-	не более 10% по объему	не требуется	не требуется	3,0
13.	Двухкомпонентный полиаспартический эластомерный материал "Prozask PAR4"	ТС-52-87550640/2013	Гидроизоляционная защита металлических поверхностей балластных корыт	40 минут; 1,0 ч (при добавлении 10% растворителя марки 300)	Марка 300	1:1 по объему (основа компонент А:катализатор 54 С (компонент Б))	не более 10% по объему	не более 10% по объему	не более 10% по объему	1,5
АО "КРОНОС СПб"
14.	Однокомпонентная полиуретановая грунтовка "Форпол-Праймер"	ТУ 2312-140-20504464-2012 с Изменением N 1	Первичное грунтование металлических поверхностей балластных корыт	-	толуол	-	не более 10% по объему	не требуется	не требуется	5,0
15.	Однокомпонентный полиуретановый лак "Этераль-50"	ТУ 2311-055-20504464-2003 с Изменением N 1	Первичное грунтование бетонных поверхностей балластных корыт	-	толуол	-	не более 10% по объему	не требуется	не требуется	3,0
16.	Двухкомпонентная полимочевинуретановая мастика "Форпол-ЖД"	ТУ 2312-147-20504464-2012 с Изменением N 1	Гидроизоляционная защита по загрунтованной металлической и бетонной поверхности балластных корыт	15 секунд	-	1:1 по объему (1:1,1 - по массе) форполимера уретанового "Форпол-NCO" и отвердителя аминного "Форпол-NH2"	-	-	--	5 - 7 минут
ООО "Велесгард"
17.	Однокомпонентная грунтовка на основе комплексного связующего "WG-Ferrogalvanic SP"	ТУ 2312-007-82867194-2013 с Изменением N 1	Первичное грунтование металлических поверхностей балластных корыт	-	WG-Welethiner CC (ВГ-Велетиннер СС)	-	не более 5% по объему	не требуется	не более 5% по объему	25 минут
18.	Однокомпонентная полиуретановая грунтовка "WG-Weleflex Sealer"	ТУ 2312-009-82867194-2013 с Изменением N 1	Первичное грунтование бетонных поверхностей балластных корыт	-	WG-Welethiner CC (ВГ-Велетиннер СС)	-	не более 5% по объему	не более 5% по объему	не более 5% по объему	5,0
19.	Двухкомпонентная грунтовка "Britdex MDP Primer" на основе метилметакрилата	ТС-01-82867194-2019	Грунтование металлических поверхностей балластных корыт	20 минут	-	предварительное соотношение смешивания 20:1 по весу (компонент Б:порошковый катализатор (ВРО)); 1:1 по объему (компонент А:компонент Б)	-	не требуется	не требуется	25 минут
20.	Двухкомпонентный гидроизоляционный материал "WG-Welestrong AP" на основе поликарбамида	ТУ 5772-004-82867194-2012 с Изменением N 1	Гидроизоляционная защита по загрунтованной металлической и бетонной поверхности балластных корыт	10 секунд	-	1:1 по объему (основа компонент А "WG-Welestrong AP":отвердитель компонент Б "WG-Welestrong AP")	-	-	-	20 секунд
21.	Двухкомпонентная гидроизоляционная мембрана Britdex MDP на основе метилметакрилата	ТС-02-82867194-2019	Гидроизоляционная защита по загрунтованной бетонной и металлической поверхности балластных корыт	10 минут (компонент А + компонент Б + катализатор); 14 дней (компонент Б + катализатор)	-	предварительное соотношение смешивания 96:4 по весу (компонент Б:порошковый катализатор (ВРО)); 1:1 по объему (компонент А:компонент Б)	-	не требуется	не требуется	25 минут
ООО "Констракшн Кемикалс"
22.	Двухкомпонентная полимочевинная грунтовка SPRAYTECH PRIMER	ТУ 5772-006-09394756-2015	Первичное грунтование металлических поверхностей балластных корыт	20 секунд	-	1:1 по объему (компонент А SPRAYTECH PRIMER:компонент Б SPRAYTECH PRIMER)	-	-	-	30 минут
23.	Двухкомпонентный гидроизоляционный материал на основе полиэфиров SPRAYTECH WP 300	ТУ 5772-004-09394756-2015	Гидроизоляционная защита по загрунтованной металлической поверхности балластных корыт	20 секунд	-	1:1 по объему или 1,12:1,02 по массе (компонент А SPRAYTECH WP 300:компонент Б SPRAYTECH WP 300)	-	-	-	20 секунд
24.	Двухкомпонентное финишное покрытие на основе акрилатов SPRAYTECH TOP 3000	ТУ 5772-005-09394756-2015	Финишное окрашивание по гидроизоляционной защите металлической поверхности балластных корыт	3,0	-	5:1 по объему (компонент Б SPRAYTECH TOP 3000:компонент А SPRAYTECH TOP 3000)	-	-	-	3,0
ООО "Инновационные технологии"
25.	Двухкомпонентный грунтовочный состав "Иннопраймер М-М (Innoprimer M-M)"	ТУ 23.99.12-023-48969383-2017	Первичное грунтование металлических поверхностей балластных корыт	0,25	не требуется	1:0,03 по массе с инициатором	-	не требуется	не требуется	0,5
26.	Двухкомпонентный состав " ДМ ( DM)" (красно-коричневого цвета)	ТУ 23.99.12-026-4896383-2018	Финишное окрашивание по гидроизоляционной защите металлической поверхности балластных корыт	0,25	не требуется	Смешивание с инициатором - 1,5% от массы компонентов А + Б Далее смешивание компонента А + Б (с введенным инициатором) 1:1 по объему	-	не требуется	не требуется	0,5

N пп.	Грунтовочный слой		Промежуточный слой		Финишный слой		Общая толщина комплексного покрытия, мкм	Срок службы по ГОСТ 9.401	Макроклиматический район по ГОСТ 15150	Примечание
	Наименование материала	Толщина покрытия, мкм	Наименование материала	Толщина покрытия, мкм	Наименование материала	Толщина покрытия, мкм
ООО "Стилпейнт-Ру. Лакокрасочная продукция"
1.	Однокомпонентная полиуретановая цинк-наполненная грунтовка Stelpant-PU-Zinc	160	-	-	Однокомпонентный полиуретановый гидроизоляционный материал Stelpant-PU-Combination Hydro	400	560	35 лет (П)	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
ООО "Зика"
2.	Двухкомпонентная эпоксидная грунтовка с высоким содержанием цинка Zinc R	80	-	-	Двухкомпонентная эпоксидно-полиуретановая композиция  Elastomastic TF	1000	1080	30 лет (Т)	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
3.	Двухкомпонентная эпоксидная грунтовка с высоким содержанием цинка Zinc R	60	Двухкомпонентная эпоксидная грунтовка EG1	60	Двухкомпонентная эпоксидно-полиуретановая композиция  Elastomastic TF с кварцевым песком Sika Quartz Sand-08 (серого цвета) фракцией 0,4 - 0,7 мм 1:0,3	4000	4120	30 лет (Т)	О2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
						2000	2120
ООО "СК Легион"
4.	Двухкомпонентная грунтовка "PAR1 Primer" на основе метилметакрилата	250	-	-	Двухкомпонентная гидроизоляционная мембрана Eliminator на основе метилметакрилата	2000	2250	нет данных	УХЛ2, ХЛ2	Гидроизоляционная защита бетонных поверхностей балластных корыт
5.	Однокомпонентный праймер Zed S94	50	-	-	Двухкомпонентная гидроизоляционная мембрана Eliminator на основе метилметакрилата	1500	1550	35 лет (П)	ХЛ2, ХЛ3, УХЛ2, УХЛ3	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
						2000	2050
6.	Однокомпонентный полимерный материал Акридек 102	50	-	-	Двухкомпонентная акрилатная гидроизоляционная мембрана Акридек 801	1000	1050	30 лет (Т)	ХЛ2, ХЛ3, УХЛ2, УХЛ3	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
						2000	2050
ООО "ИЦ ПРОЗАСК"
7.	Однокомпонентная полиуретановая грунтовка "Prozask FerroPur"	100	-	-	Двухкомпонентный полиаспартический эластомерный материал "Prozask PAR4"	400	500	30 лет (Т)	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
АО "Кронос СПб"
8.	Однокомпонентная полиуретановая грунтовка "Форпол-Праймер"	45	-	-	Двухкомпонентная полимочевинуретановая мастика "Форпол-ЖД"	1500	1545	нет данных	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
9.	Однокомпонентный полиуретановый лак "Этераль-50"	10	-	-	Двухкомпонентная полимочевинуретановая мастика "Форпол-ЖД"	1500	1510	нет данных	УХЛ2, ХЛ2	Гидроизоляционная защита бетонных поверхностей балластных корыт
ООО "Велесгард"
10.	Однокомпонентная грунтовка на основе комплексного связующего "WG-Ferrogalvanic SP"	20	-	-	Двухкомпонентный гидроизоляционный материал "WG-Welestrong AP" на основе поликарбамида	2000	2020	30 лет (Т)	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
11.	Однокомпонентная полиуретановая грунтовка "WG-Weleflex Sealer"	100	-	-	Двухкомпонентный гидроизоляционный материал "WG-Welestrong AP" на основе поликарбамида	2000	2100	нет данных	УХЛ2, ХЛ2	Гидроизоляционная защита бетонных поверхностей балластных корыт
12.	Двухкомпонентная грунтовка "Britdex MDP Primer" на основе метилметакрилата	125	-	-	Двухкомпонентная гидроизоляционная мембрана Britdex MDP на основе метилметакрилата	2000	2125	нет данных	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
ООО "Констракшн Кемикалс"
13.	Двухкомпонентная полимочевинная грунтовка SPRAYTECH PRIMER	150	Двухкомпонентный гидроизоляционный материал на основе полиэфиров SPRAYTECH WP 300	1700	Двухкомпонентное финишное покрытие на основе акрилатов SPRAYTECH TOP 3000	150	2000	30 лет (Т)	УХЛ2, ХЛ2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт
ООО "Инновационные технологии"
14.	Двухкомпонентный грунтовочный состав "Иннопраймер М-М (Innoprimer M-M)"	200	-	-	Двухкомпонентный состав " ДМ ( DM)"	2000	2200	30 лет (Т)	О2	Противокоррозионно-гидроизоляционная защита металлических поверхностей балластных корыт

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 5.4.1 отсутствует.

N пп.	Наименование материала	Организация-производитель и поставщик
ООО "Стилпейнт-Ру. Лакокрасочная продукция"
1.	Однокомпонентная полиуретановая цинк-наполненная грунтовка Stelpant-PU-Zinc; Однокомпонентный полиуретановый гидроизоляционный материал Stelpant-PU-Combination Hydro	Организация-производитель: "Stelpant GmbH", Германия P.O/BOX 231, D-97318 Kitzingen, Germany Тел/факс: +49 (9321) 37 04 0, +49 (9321) 37 04 40 E-mail: mail@steelpaint.com Организация-поставщик: ООО "Стилпейнт-Ру. Лакокрасочная продукция" Адрес: Мерзляковский переулок, д. 15, офис 2, г. Москва, 121069 Тел/факс: (495) 697-15-66, 933-28-48, 935-89-21 E-mail: steelpaint@co.ru
ООО "Зика"
2.	Двухкомпонентная эпоксидная грунтовка с высоким содержанием цинка Zinc R; Двухкомпонентное гибридное эпоксидно-полиуретановое полимерное покрытие Elastomastic TF	Организация-производитель: Sika Deutschland GmbH (Германия) Адрес: Komwestheimer Str. 107, D-70439 Stuttgart, Deutschland Организация-поставщик: ООО "Зика" Адрес: 141730, Московская обл., г. Лобня, ул. Гагарина, д. 14 Тел/факс: (495) 771-74-88, (495) 771-74-80 E-mail: info@ru.sika.com
ООО "СК Легион"
3.	Двухкомпонентная грунтовка "PAR1 Primer" на основе метилметакрилата; Однокомпонентный праймер Zed S94; Двухкомпонентная гидроизоляционная мембрана Eliminator на основе метилметакрилата	Организация-производитель: GCP Applied Technologies (UK) Ltd Union Bank, King Street, Knutsford Cheshire WA16 6EF Registered in England No.614807 VAT No: GB705745042 Тел.: +44 (0) 1565 633 111 Факс: +44 (0) 1565 633 555 Организация-поставщик: ООО "СК ЛЕГИОН" Адрес: 119607, г. Москва, ул. Раменки, д. 5, пом. 1, ком. 4 Тел.: +7 (499) 739-21-50 E-mail: sk.legyon@gmail.com
	Однокомпонентный полимерный материал Акридек 102; Двухкомпонентная акрилатная гидроизоляционная мембрана Акридек 801	Организация-производитель: ООО "НИПХИМ" Юридический адрес: 121433, г. Москва, ул. Минская, д. 22/35 Адрес производства: 142155, Московская обл., Городской округ Подольск, микрорайон Львовский, проезд Металлургов, д. 3 Тел.: +7 (495) 920-07-41 Email:niphim@mail.ru Организация-поставщик: ООО "СК ЛЕГИОН" Адрес: 119607, г. Москва, ул. Раменки, д. 5, пом. 1, ком. 4 Тел.: +7 (499) 739-21-50 E-mail: sk.legyon@gmail.com
ООО "ИЦ ПРОЗАСК"
4.	Однокомпонентная полиуретановая грунтовка "Prozask FerroPur"; Двухкомпонентный полиаспартический эластомерный материал "Prozask PAR4"	Организация-производитель: Polyval Coatings Inc. 520 Cure-Boivin blvd., Boisbriand (Quebec) J7G 2A7 Canada Тел./факс: 1-800-465-0905, Тел.: (450) 430-6780 Факс: (450) 430-7877 E-mail: info@polyvalcoatings.com Организация-поставщик: ООО "ИЦ ПРОЗАСК" Адрес: ул. Краснобогатырская, д. 42, офис 812. Тел.: +7 (499) 519-04-50 E-mail: info@stalprotect.ru
АО "Кронос СПб"
5.	Однокомпонентная полиуретановая грунтовка "Форпол-Праймер"; Однокомпонентный полиуретановый лак "Этераль-50"; Двухкомпонентная полимочевинуретановая мастика "Форпол-ЖД"	Адрес: ул. Полевая Сабировская, д. 42, г. Санкт-Петербург, 197183 Тел/факс: +7 (812) 430-10-50, 430-13-00 E-mail: info@lkz-kronos.ru
ООО "Велесгард"
6.	Однокомпонентная грунтовка на основе комплексного связующего "WG-Ferrogalvanic SP"; Однокомпонентная полиуретановая грунтовка "WG-Weleflex Sealer"; Двухкомпонентный гидроизоляционный материал "WG-Welestrong AP" на основе поликарбамида	Адрес: ул. Шевченко, д. 79, г. Смоленск, 214020 Тел.: +7 (910) 910-48-15 E-mail: info@welrsgard.ru
	Двухкомпонентная грунтовка "Britdex MDP Primer" на основе метилметакрилата; Двухкомпонентная гидроизоляционная мембрана Britdex MDP на основе метилметакрилата	Организация-производитель: USL Ltd. (Великобритания) Kingston House, 3 Walton Road, Pattinson North, Washington, Tyne & Wear, NE38 8QA, UK Тел.: +44 (0) 191 416 1530 Факс: +44 (0) 191 415 4377 Организация-поставщик: ООО "Велесгард" Адрес: ул. Шевченко, д. 79, г. Смоленск, 214020 Тел.: +7 (910) 910-48-15 E-mail: info@welrsgard.ru
ООО "Констракшн Кемикалс"
7.	Двухкомпонентная полимочевинная грунтовка SPRAYTECH PRIMER; Двухкомпонентный гидроизоляционный материал на основе полиэфиров SPRAYTECH WP300; Двухкомпонентное финишное покрытие на основе акрилатов SPRAYTECH ТОР 3000	Адрес: ул. Онежская, д. 64, г. Краснодар, 350018 Тел./факс: +7 (862) 290-15-82
ООО "Инновационные Технологии"
8.	Двухкомпонентный грунтовочный состав "Иннопраймер М-М (Innoprimer M-M)"; Двухкомпонентный состав " ДМ ( DM)"	ООО "Инновационные технологии" Юридический адрес: 195112, г. Санкт-Петербург, Новочеркасский проспект д. 33, корп. 3, литер А, оф. 19Н Тел.: + 7 (812) 243-85-85 E-mail: info@innotechs.ru

Толщина покрытия, мм	Напряжение, кВ
0,20 - 0,31	1,5 - 1,8
0,32 - 0,46	1,9 - 2,2
0,47 - 0,77	2,3 - 2,9
0,78 - 1,03	3,0 - 3,3
1,04 - 1,54	3,3 - 9,7
1,55 - 2,04	9,8 - 11,2
2,05 - 2,55	11,3 - 12,5
2,56 - 3,19	12,6 - 14,0
3,20 - 4,07	14,02 - 15,8
4,08 - 5,09	15,9 - 17,7
5,10 - 6,35	17,7 - 19,8

Наименование объекта	Заказчик	Исполнитель работ	Поставщик материалов окраски

N заказа	Отгрузочная марка	Кол-во шт.	Наименование	Вес в кг
				шт.	общий

Наименование проведенных работ по _______________ (номер техн. документа)		Описание проведенных работ
Исходное состояние поверхности ГОСТ Р ИСО 8501-1 (ISO 8501-1) или ГОСТ 9.402
Подготовка стальной поверхности перед нанесением грунта
Уборка абразива, обеспыливание
Обезжиривание
Схема покрытия
Дата и время нанесения
Номер партии
Метод нанесения		Безвоздушное распыление
Температура воздуха
Температура стали
Влажность
Толщина сухой пленки min, мкм
Толщина сухой пленки max, мкм
Средняя толщина сухой пленки, мкм
Средство измерения толщины сухой пленки
Окрасочные дефекты
Контроль качества противокоррозионной защиты металлок-ций произведен согласно ______
Данный акт составлен на основании записей в журналах пооперационного контроля и акт-предъявках (хранятся на __________) и подтвержден сертификатом, который гарантирует соответствие изготовленных и окрашенных металлоконструкций проекту, договору и регламенту на окраску.
Подписи и дата
Начальник цеха	Контролер ОТК			Поставщик материалов окраски

N п/п	Дата поставки	Наименование материала	ГОСТ, ТУ	Единица измерения	Количество	Поставщик	Номер		Дефекты материала, тары и т.п.	ФИО и подпись лица, осуществляющего контроль	Примечания
							паспорта	партии
1	2	3	4	5	6	7	8	9	10	11	12

Представитель застройщика (технического заказчика, эксплуатирующей организации или регионального оператора) по вопросам строительного контроля <5>	(фамилия, инициалы)	(подпись)
Представитель лица, осуществляющего строительство	(фамилия, инициалы)	(подпись)
Представитель лица, осуществляющего строительство, по вопросам строительного контроля (специалист по организации строительства)	(фамилия, инициалы)	(подпись)
Представитель лица, осуществляющего подготовку проектной документации <7>	(фамилия, инициалы)	(подпись)
Представитель лица, выполнившего работы, подлежащие освидетельствованию <9>	(фамилия, инициалы)	(подпись)
Представители иных лиц	(фамилия, инициалы)	(подпись)

Дата (число, месяц, год), смена	Наименование работ и применяемых материалов (пооперационно)	Объем работ	Температура во время выполнения работ, °C		Применяемый материал			Число нанесенных слоев и их толщина, мкм	Температура, °C, и продолжительность сушки отдельных слоев покрытия, ч	Фамилия и инициалы бригадира (специалиста), выполнявшего защитное покрытие	Дата и номер акта освидетельствования выполненных работ	Примечание
			на поверхности материала	окружающего воздуха на расстоянии не более 1 м от поверхности	Наименование, ГОСТ, ТУ	номер
						Паспорта качества	Протокола входного контроля
1	2	3	4	5	6	7	8	9	10	11	12	13
