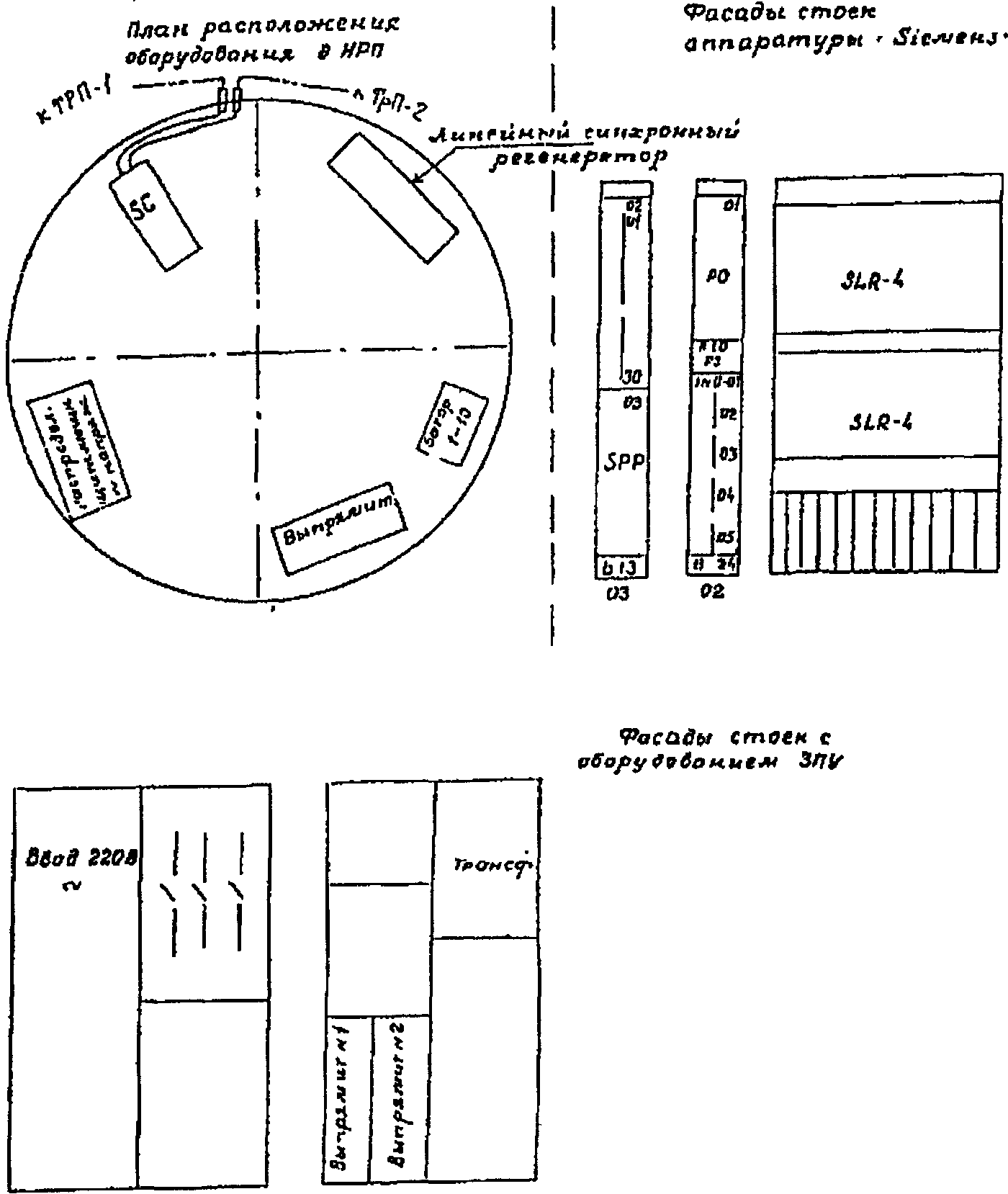

Форма ВОЛС-ПТ-12. План размещения оборудования и стоек в НРП
Форма ВОЛС-ПТ-13. Монтажная схема участка регенерации
Форма ВОЛС-ПТ-14. Ведомость проложенных строительных длин ВОК
Рабочие чертежи

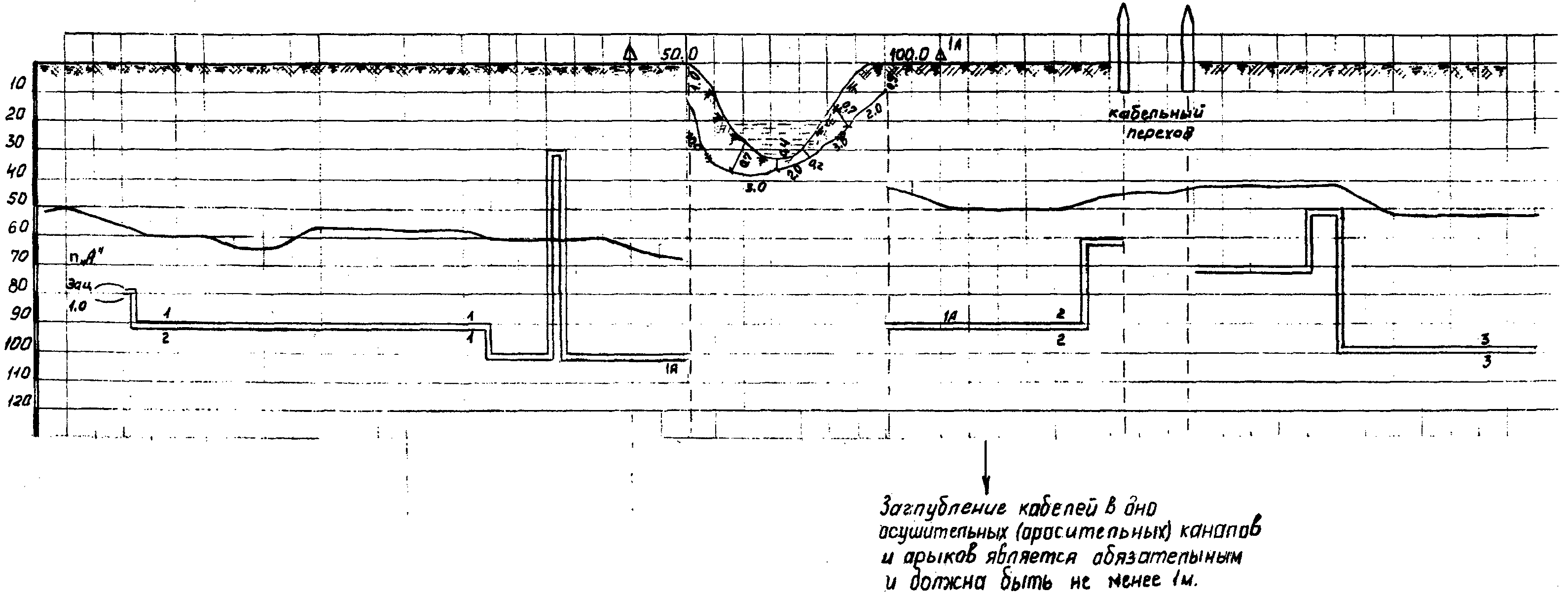

Форма ВОЛС-ПТ-16. Картограмма глубины залегания кабеля и сигнально-предупредительной ленты
Паспорт трассы электрический
Паспорт трассы электрический. Опись документов
Титульный лист электрического паспорта трассы. Паспорт трассы электрический магистральной (внутризоновой) кабельной линии связи
Форма ВОЛС-ПТЭ-3. Технические данные и особенности конструкции проложенного ВОК
Форма ВОЛС-ПТЭ-4. Схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации
Форма ВОЛС-ПТЭ-4. Протокол монтажа муфты
Форма ВОЛС-ПТЭ-6. Протокол монтажа оптического кросса

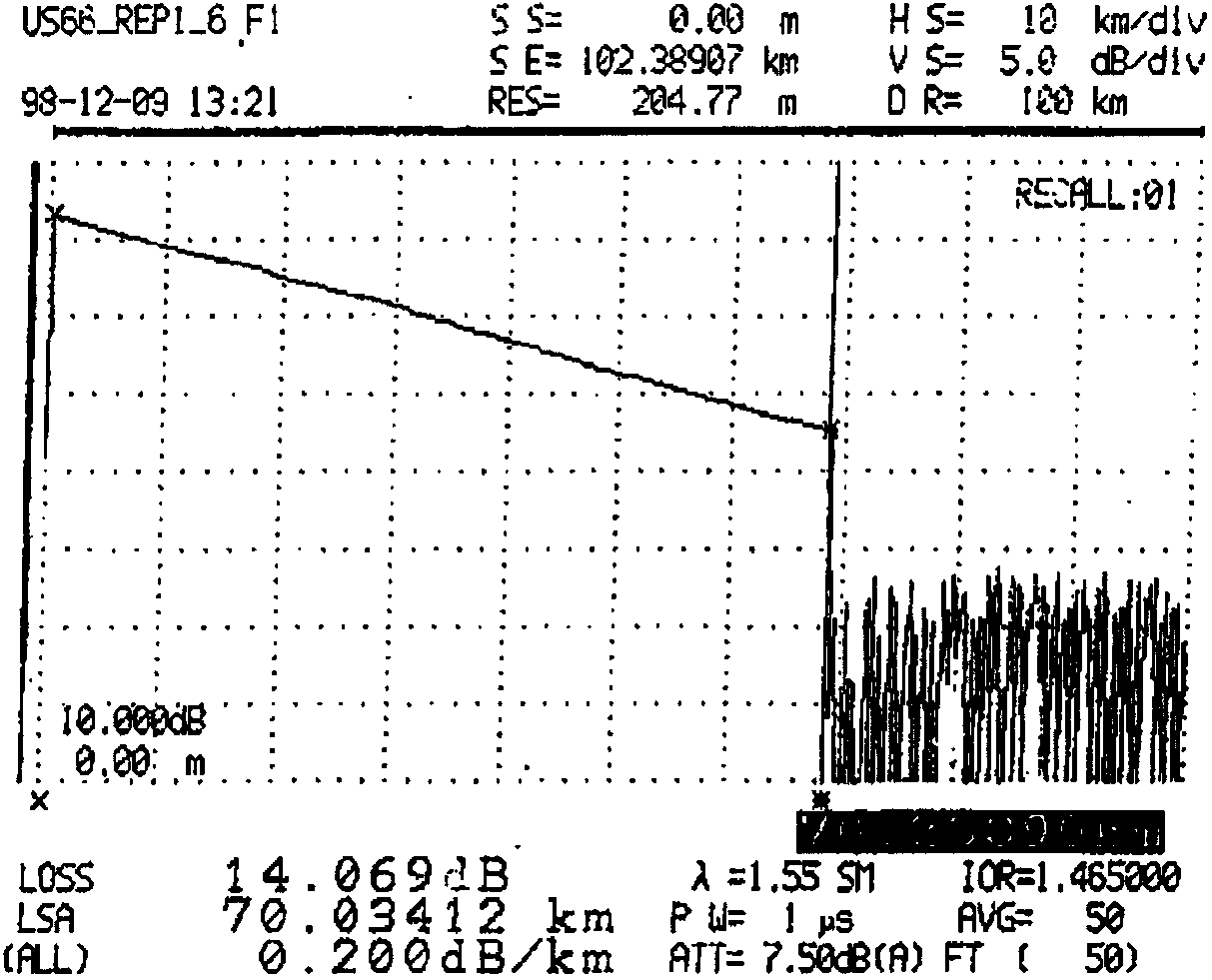

Форма ВОЛС-ПТЭ-7. Рефлектограмма ОВ на смонтированном участке регенерации
Форма ВОЛС-ПТЭ-8. Протокол измерений затухания ОБ смонтированного кабеля на участках регенерации
Форма ВОЛС-ПТЭ-9. Протокол измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - "земля") на смонтированных участках регенерации
Форма ВОЛС-ПТЭ-10. Протокол измерения переходного сопротивления грозозащитных тросов по отношению к "земле"
Рабочая документация
Рабочая документация. Опись документов
Титульный лист рабочей документации. Рабочая документация магистральной (внутризоновой) кабельной линии связи
Заводские паспорта строительных длин ВОК
Форма ВОЛС-РД-4. Протокол входного контроля строительных длин ВОК
Форма ВОЛС-РД-5. Отчет по прокладке кабеля
Форма ВОЛС-РД-6. Протокол измерения затухания строительной длины кабеля после прокладки
Заводской паспорт оконечного оборудования
Форма ВОЛС-РД-8/1. Акт на скрытые работы по прокладке кабелей связи и защитных средств
Форма ВОЛС-РД-8/2. Акт на скрытые работы по строительству кабельной канализации
Форма ВОЛС-РД-8/3. Акт на скрытые работы по устройству кабельных переходов на пересечении с автомобильной (или железной) дорогой
Форма ВОЛС-РД-8/4. Акт на скрытые работы по строительству НРП
Форма ВОЛС-РД-8/5. Акт на скрытые работы по устройству заземлений
Форма ВОЛС-РД-9. Перечень внесенных в проект изменений, отступлений от проектных решений и согласований к ним
Форма ВОЛС-РД-10. Справка о принятии на учет инженерных коммуникаций
Утвержден
Минсвязи РФ
19 июня 2000 года
РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ
СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ
МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛП
РД 45.156-2000
Предисловие
1. Разработан АОЗТ "Межгорсвязьстрой" совместно с ОАО "Ростелеком" и ЩУ ОАО "Ростелеком".
Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации.
2. Утвержден Министерством Российской Федерации по связи и информатизации 19.06.2000.
3. Введен в действие Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 N 3636.
4. Введен впервые.
ПАСПОРТ ТРАССЫ
(индекс)
ВОЛП _________________
Паспорт трассы. Опись документов
???????????????????????????????????????????????????????????????????????????
? ? Наименование документа ?Кол-во?Номера? Примечания ?
? ? ?листов?границ? ?
???????????????????????????????????????????????????????????????????????????
?2 ?Титульный лист паспорта ? ? ? ?
? ?трассы. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ?Скелетная схема ВОЛП и ? ? ? ?
? ?основные данные цепей кабеля. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ?Схема размещения строительных ? ? ?С указанием нарастающей ?
? ?длин и смонтированных муфт ? ? ?физической и оптической ?
? ?на участке между оконечными ? ? ?длины ВОК с обоих концов ?
? ?пунктами ВОЛП. ? ? ?участка. ?
???????????????????????????????????????????????????????????????????????????
?5 ?Скелетная схема размещения ? ? ?С отметками ?
? ?строительных длин кабеля ? ? ?по нарастающей физической?
? ?и смонтированных муфт ? ? ?длины кабеля. ?
? ?на участках. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ?Схемы распределения ОВ на ? ? ? ?
? ?кассетах разветвительных муфт.? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ?Схемы расшивки кабеля на ? ? ? ?
? ?оптических стойках в пунктах. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ?Схемы расшивки кабеля на ? ? ? ?
? ?оптических стойках на участке.? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ?Планы ввода кабелей в ОП. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10?Схема заземления бронепокровов? ? ? ?
? ?ВОК в шахтах ОП. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11?Планы ввода кабелей в НРП с ? ? ?Включая кабели ?
? ?привязкой контуров заземлений.? ? ?энергоснабжения. ?
???????????????????????????????????????????????????????????????????????????
?12?Планы размещения оборудования ? ? ? ?
? ?и стоек аппаратуры в пунктах. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?13?Монтажные схемы участков ? ? ?С указанием оптической ?
? ?регенерации. ? ? ?и физической длины ВОК ?
? ? ? ? ?между смежными муфтами. ?
???????????????????????????????????????????????????????????????????????????
?14?Ведомость проложенных ? ? ? ?
? ?строительных длин ВОК. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?15?Откорректированные после ? ? ?(чертежи кабельных ?
? ?прокладки и монтажа кабеля ? ? ?переходов через ?
? ?рабочие чертежи проектной ? ? ?автомобильные и железные ?
? ?документации, уличные чертежи ? ? ?дороги подшиваются сразу ?
? ?и планшеты. ? ? ?за соответствующим ?
? ? ? ? ?планшетом) ?
???????????????????????????????????????????????????????????????????????????
?16?Картограммы глубины залегания ? ? ? ?
? ?кабеля и сигнально-предупреди-? ? ? ?
? ?тельной ленты по участкам. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Составил: ? (должность) ? (Фамилия И.О.) ? (подпись) ? (дата) ?
???????????????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ________________
Строительно-монтажная организация-генподрядчик: _______________________
ПАСПОРТ ТРАССЫ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"
????????????
(индекс)
магистрали ????????????
Марка кабеля - ______________________________________.
Длина трассы - ______________________________________ км.
Длина кабеля (всего) _________________________________ км; в том числе:
в грунте ____________________________________________ км;
в канализации _______________________________________ км;
под водой ___________________________________________ км.
Год прокладки кабеля - _____________
Паспорт составлен - _______ (дата) _________
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
????????????????????? ?????????????????? ????????????????????????????
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
????????????????????? ?????????????????? ????????????????????????????
(номер заказа)
Объект: ????????????????????
(наименование организации)
Подрядчик: ???????????????????????????????????????
(индекс)
ВОЛП ______________

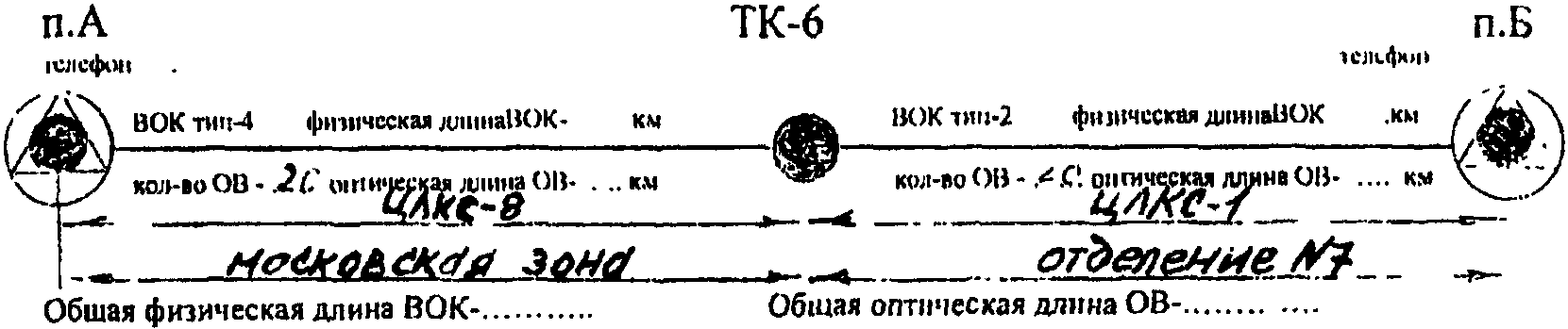

Скелетная схема ВОЛП и основные данные цепей кабеля

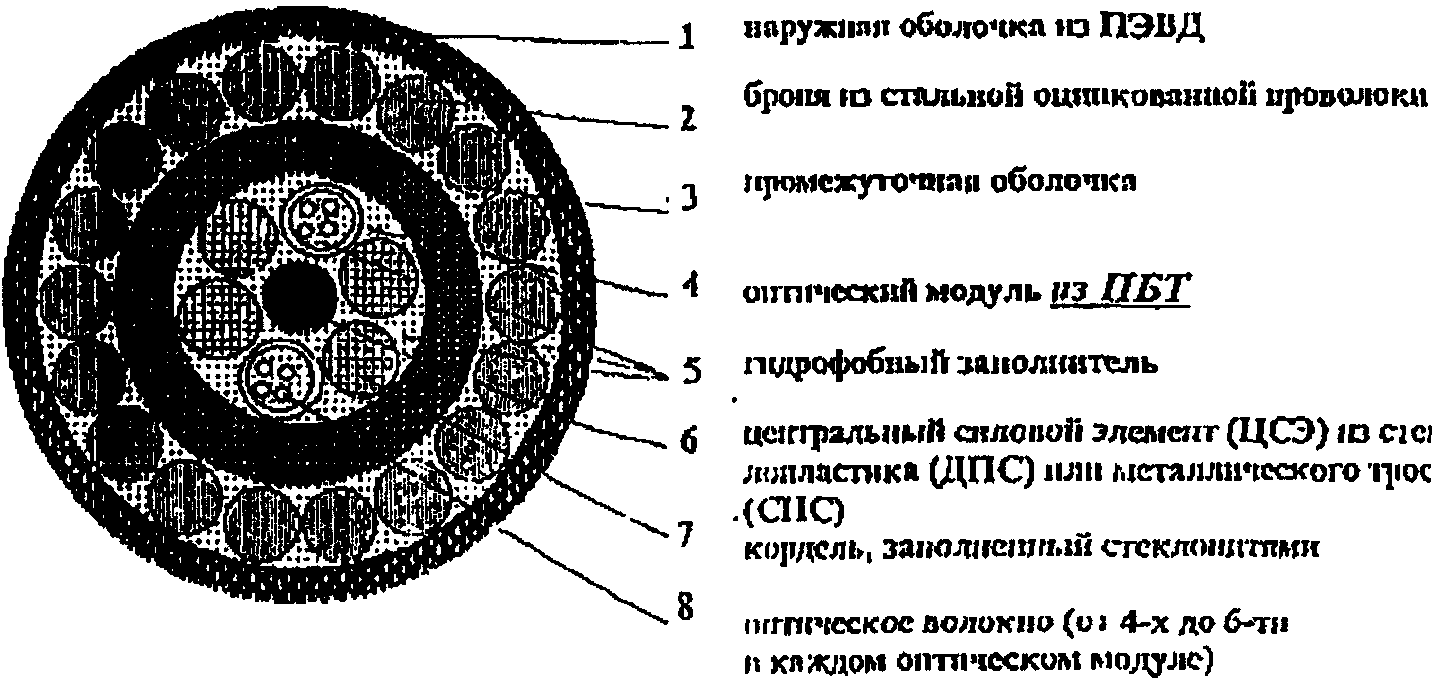

Конструктивные и технические данные оптического кабеля
1. A-Дв2Y 1x20 E9/125 0,36P 3,5 0,22 H18(R-1,7)
ВОК второго типа; центрально-модульной конструкции, содержит 20 ОВ.
Изготовитель "Siemens".
ОВ одномодовое; коэффициент преломления - 1,4675; километрическое
затухание при измерении на длине волны = 1,55 не более 0,24 dB.
Изготовитель "Siecor".

1. Оптические волокна (ОВ); 2. Гидрофобный заполнитель;
3. Двухслойная полиамидная оболочка центрального модуля;
4. 12 стальных проволок бронепокрова;
5. Гидрофобный заполнитель;
6. Внешняя полиэтиленовая оболочка
2. A-Дf(ZN)(SR)2Y 3x6 E9/125 0,36 F3,5 + 0,22H18 1x2 E9/125 0,36 F3,5 +
0,22 H18
ВОК четвертого типа многомодульной конструкции, содержит 20 ОВ.
Изготовитель "Siemens".
ОВ одномодовое; коэффициент преломления - 1,4675; километрическое
затухание при измерении на длине волны = 1,55 не более 0,24 dB.
Изготовитель "Siecor".

1. Диэлектрический центральный силовой элемент;
2. Трубка модуля с ОВ; 3. Кордель без ОВ;
4. Гидрофобный заполнитель; 5. Слой армирующих нитей;
6. Стальная гофрированная лента;
7. Внешняя полиэтиленовая оболочка
???????????????????????????????????????????????????????????????????????????
? Составили ?Должность?Фамилия И.О. ?Подпись? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители Московской зоны ? ? ? ? ?
? ????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители Отделения N 7 ? ? ? ? ?
? ????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ______________

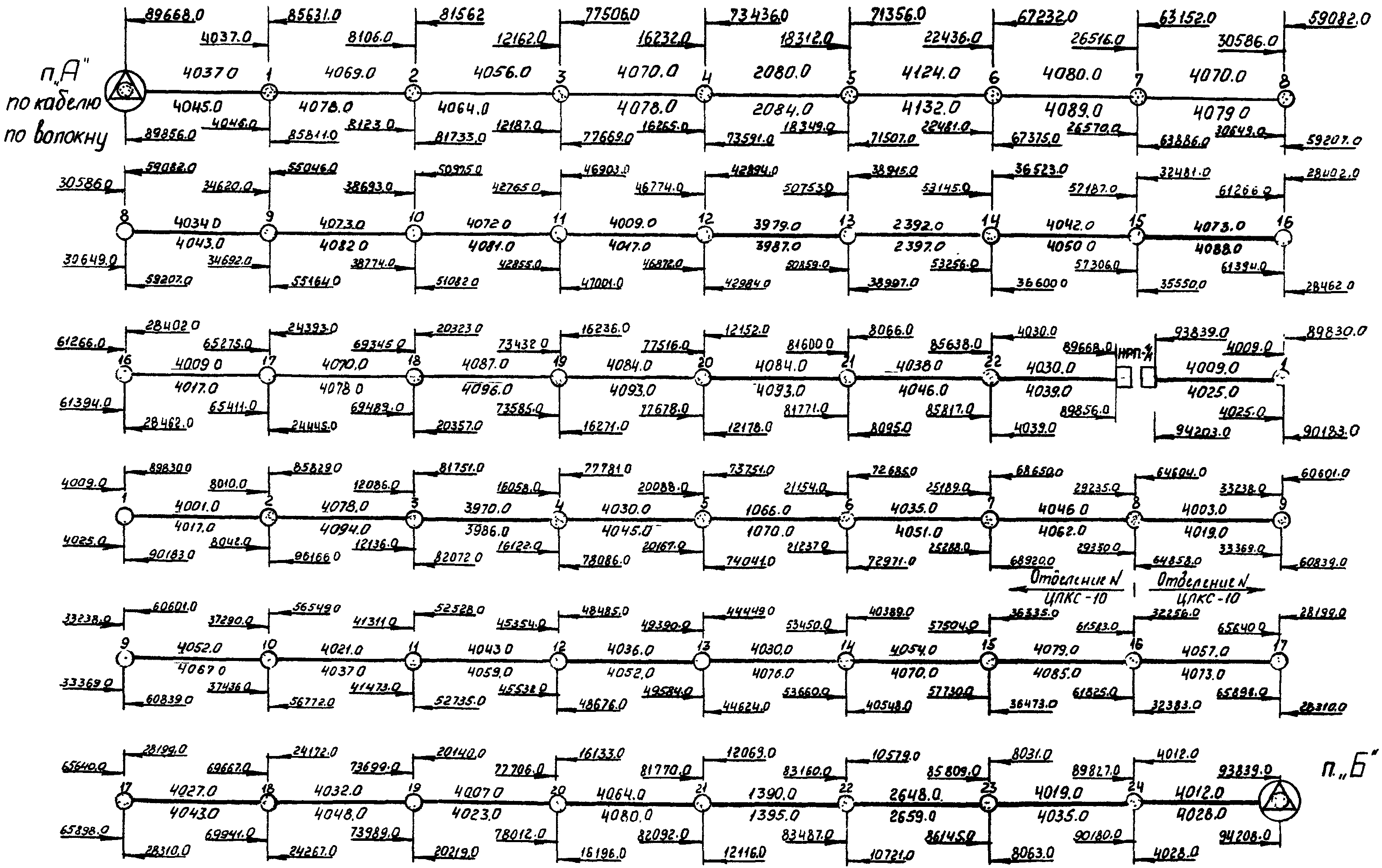

Схема размещения строительных длин и смонтированных муфт
на участках регенерации между оконечными пунктами ВОЛП
Участок _________
ВОК производства "Siemens", марка A-DB2Y 1X14 E9/125 0,36F 3,5 0,22 h 18
(R 1,7)
Общая длина кабеля на участке ОП "А" - НРП1/1 - ОП "Б" = 183507,0 м
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ? (Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-5
(индекс)
ВОЛП ______________

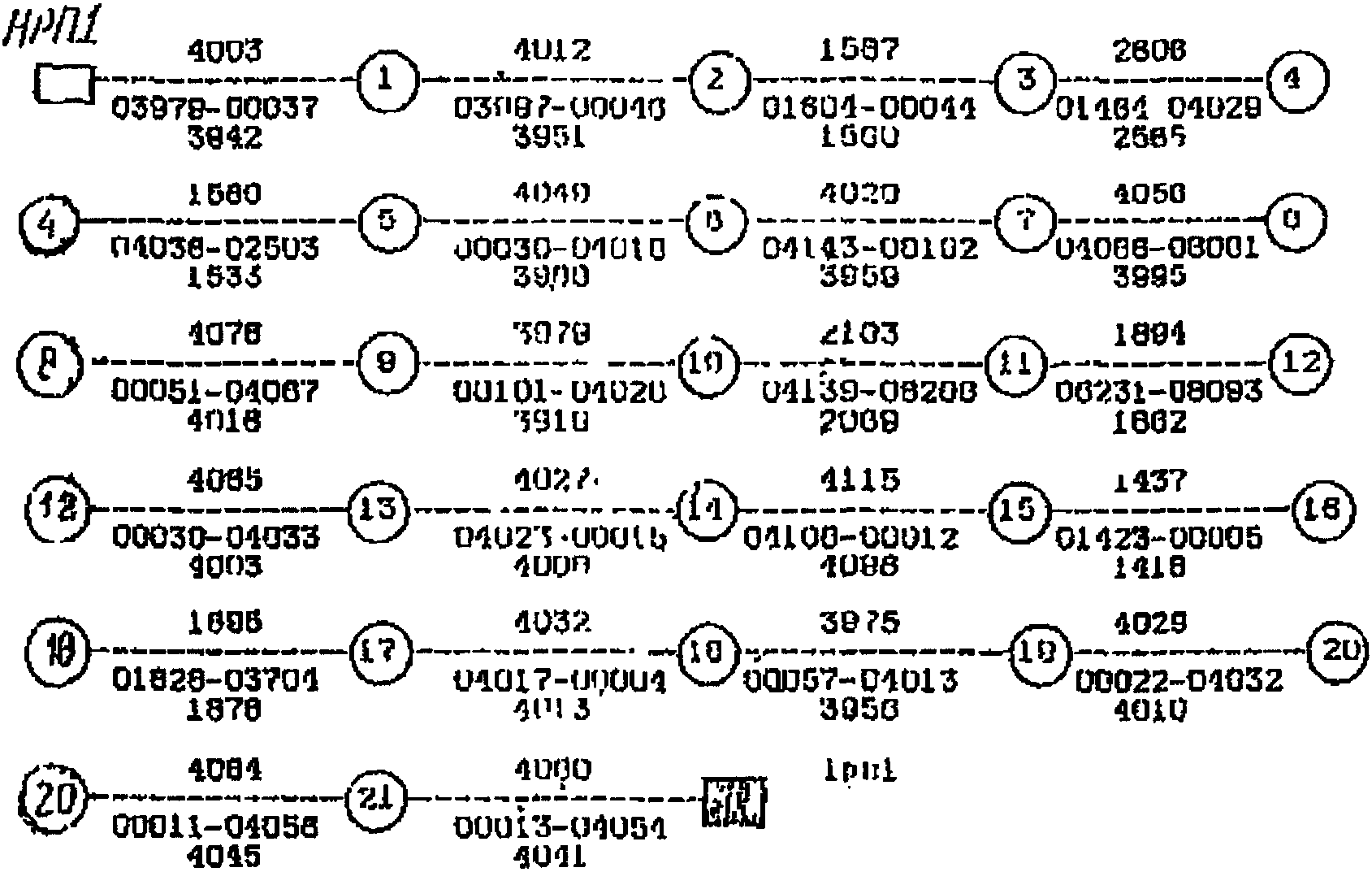

Участок регенерации НРП... - НРП...
Скелетная схема
размещения строительных длин кабеля и смонтированных муфт
на участке регенерации
Образец на телефонную канализацию
Примечание: На каждый колодец с муфтой к типовому накиду прибавляется
длина колец.
Пункт......
ЛАЦ........
Ряд........
Место......

Образец на грунт
Примечание. На каждой муфте с обеих сторон выделяется плюсом длина
кабеля в кольцах.
Пункт......
ЛАЦ........
Ряд........
Место......

Внимание! На этих схемах наносится только физическая нарастающая длина
по БОК:
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ? (Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-6
(индекс)
ВОЛП ______________
Участок ___________

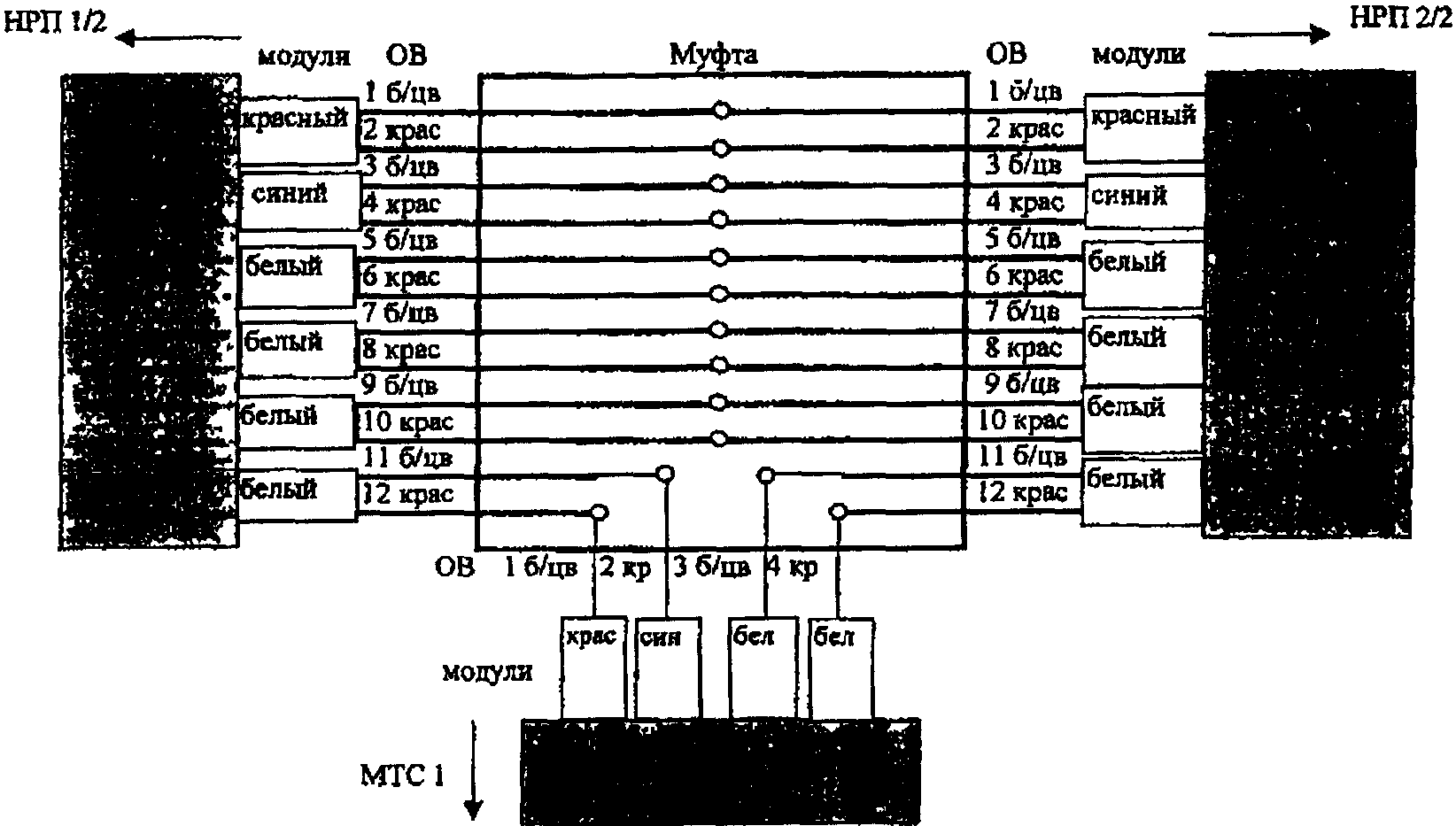

Схема распределения ОВ на кассете разветвительной муфты N...

??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ? (Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-7
(индекс)
ВОЛП ______________
Участок ___________
Схема расшивки кабеля на оптических стойках в пунктах
Объект ТрП 1 Шнур Шнур Объект НРП 1/1
Стойка 1 соед. Кассета Оптический кабель (ОК) Кассета соед. Стойка А
?????????????????? ??????????????????? ??????????????????? ??????????????????
?Наименование ?N ? ?N ?Цвет ОВ? Цвет ? ? Цвет ?Цвет ОВ?N ? ?N ?Наименование ?
?цепей, адреса? ? ??????? ?ОВ? ?модуля? ?модуля? ?ОВ? ??????? ? ?цепей, адреса?
?????????????????? ? ? ??????????????????? ??????????????????? ? ? ??????????????????
? ?1 ?????????о?????????1 ?красный? ? ? ?красный?1 ?????????о?????????1 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?2 ?????????о?????????2 ?зеленый?синий ? ?синий ?зеленый?2 ?????????о?????????2 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?3 ?????????о?????????3 ?голубой? ? ? ?голубой?3 ?????????о?????????3 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?4 ?????????о?????????4 ?желтый ? ? ? ?желтый ?4 ?????????о?????????4 ? ?
?????????????????? ? ? ??????????????????? ??????????????????? ? ? ??????????????????
? ?5 ?????????о?????????5 ?красный? ? ? ?красный?5 ?????????о?????????5 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?6 ?????????о?????????6 ?зеленый?желтый? ?желтый?зеленый?6 ?????????о?????????6 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?7 ?????????о?????????7 ?голубой? ? ? ?голубой?7 ?????????о?????????7 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?8 ?????????о?????????8 ?желтый ? ? ? ?желтый ?8 ?????????о?????????8 ? ?
?????????????????? ? ? ??????????????????????????????????????????? ? ? ??????????????????
? ?9 ?????????о?????????9 ?красный? ? ? ?красный?9 ?????????о?????????9 ? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?10?????????о?????????10?зеленый?белый ? ?белый ?зеленый?10?????????о?????????10? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?11?????????о?????????11?голубой? ? ? ?голубой?11?????????о?????????11? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?12?????????о?????????12?желтый ? ? ? ?желтый ?12?????????о?????????12? ?
?????????????????? ? ? ??????????????????? ??????????????????? ? ? ??????????????????
? ?13?????????о?????????13?красный? ? ? ?красный?13?????????о?????????13? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?14?????????о?????????14?зеленый?белый ? ?белый ?зеленый?14?????????о?????????14? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?15?????????о?????????15?голубой? ? ? ?голубой?15?????????о?????????15? ?
?????????????????? ? ? ???????????? ? ? ???????????? ? ? ??????????????????
? ?16?????????о?????????16?желтый ? ? ? ?желтый ?16?????????о?????????16? ?
?????????????????? ? ? ??????????????????? ??????????????????? ? ? ??????????????????
??????? ???????
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-8
(индекс)
ВОЛП ______________
Участок ___________

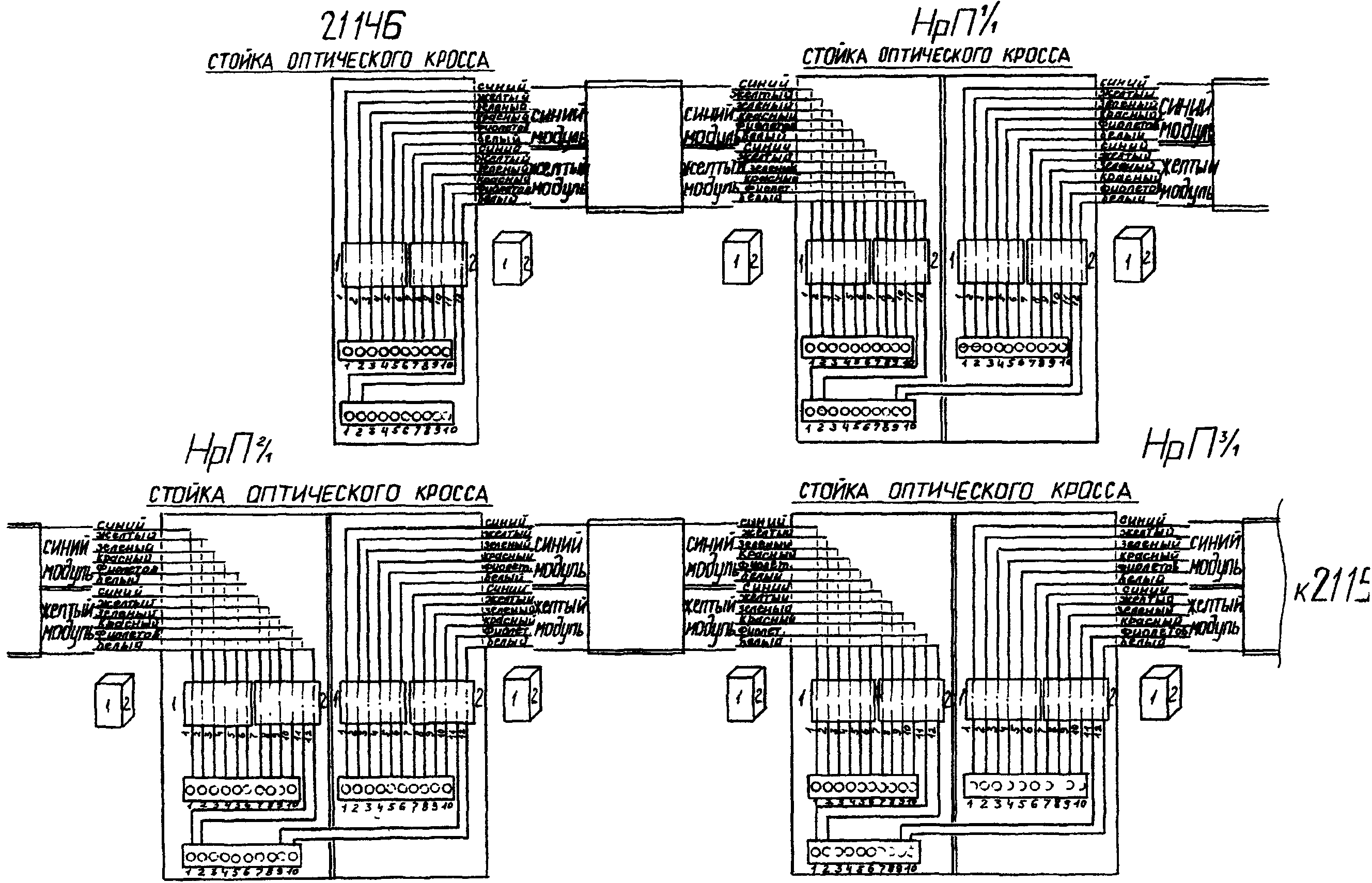

Схема расшивки кабеля на оптических стойках на участке
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-9
(индекс)
ВОЛП ______________
Объект: _________

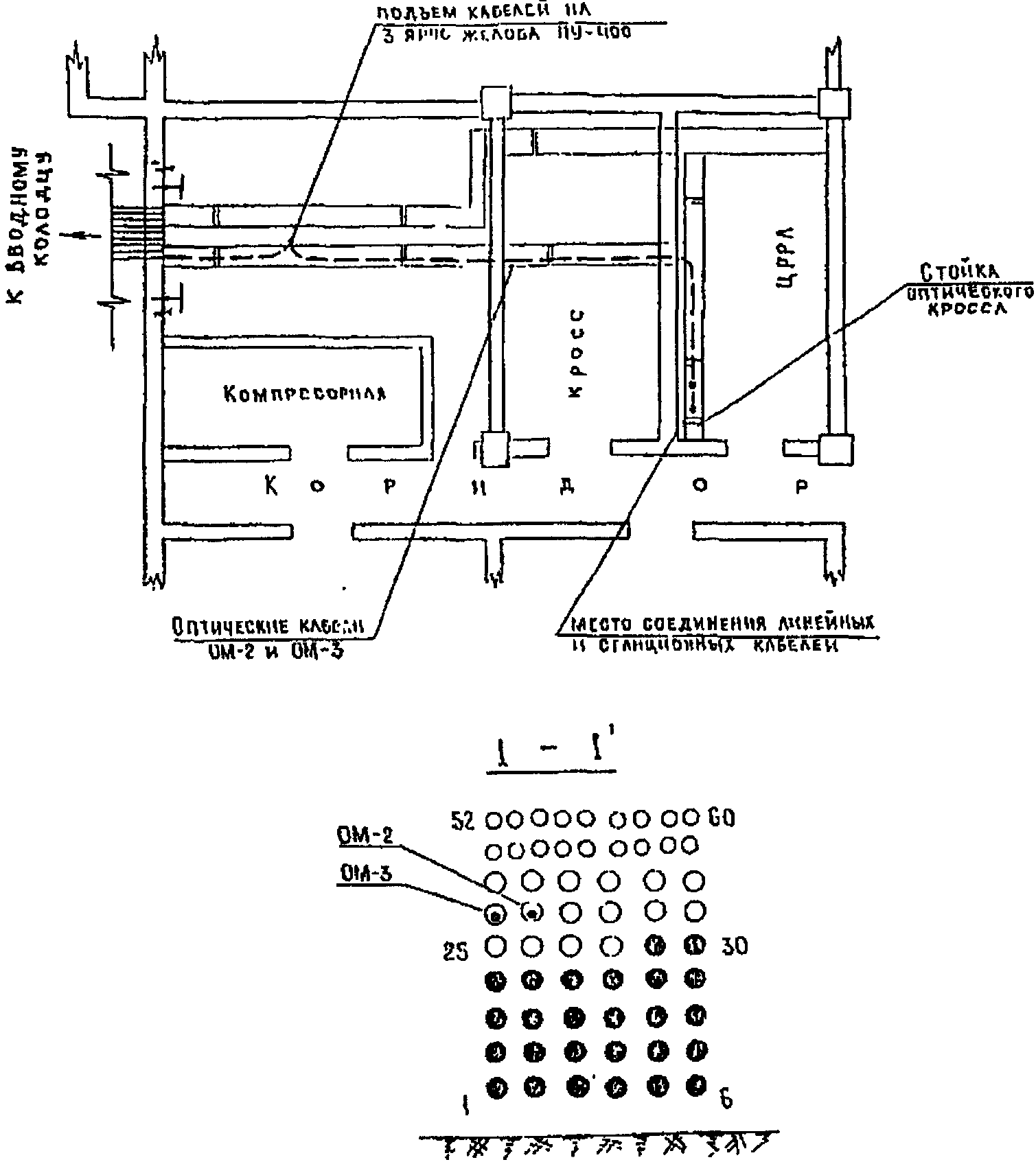

План ввода кабелей в ОП - .....

??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-10
(индекс)
ВОЛП ______________
Объект: ___________

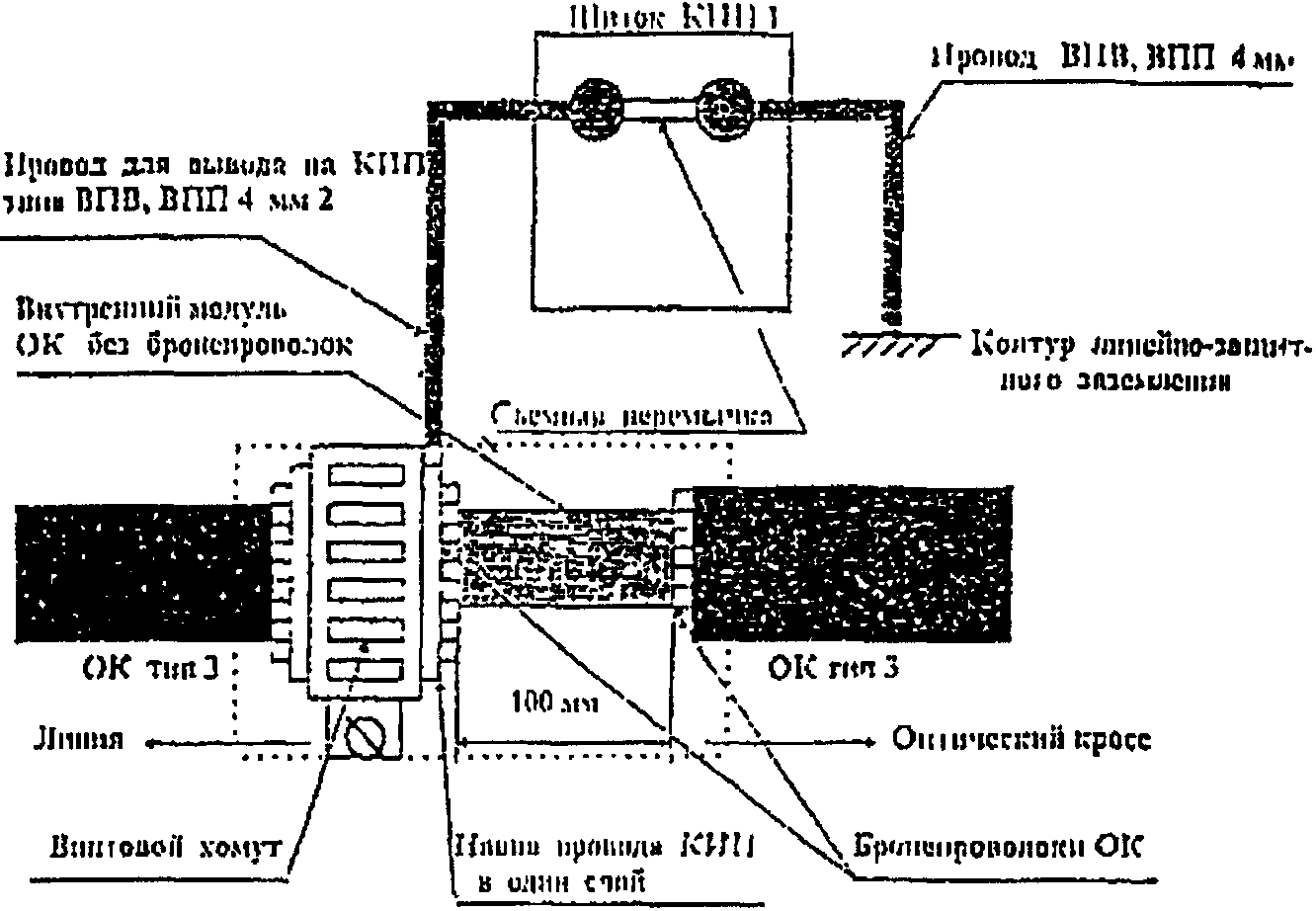

Схема заземления бронепокровов ВОК в шахте ОП...

??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-11
(индекс)
ВОЛП ______________
Объект: ___________

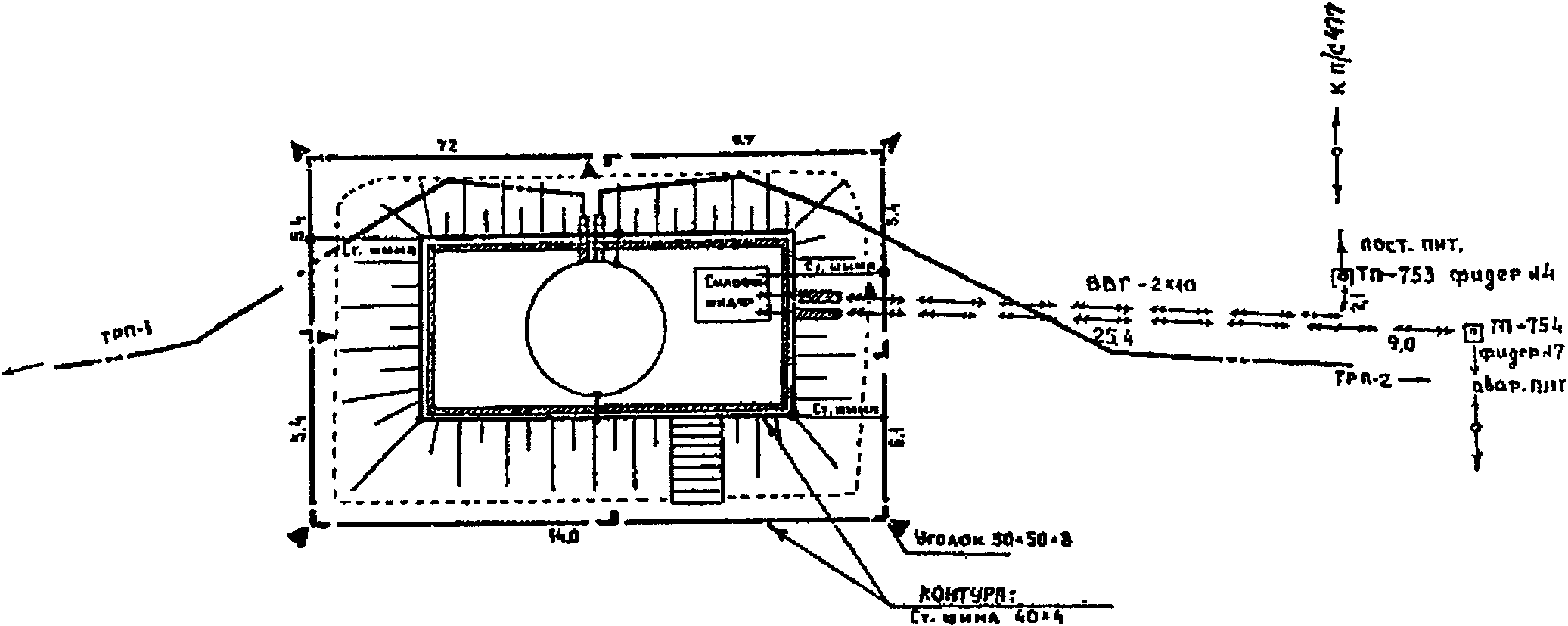

План ввода кабелей в НРП - ... с привязкой контуров
заземлений
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-12
(индекс)
ВОЛП ______________
Объект: ___________
План размещения оборудования и стоек в НРП...

??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-13
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Монтажная схема участка регенерации
На схеме указывается:
а) цифры сверху - оптические длины, измеренные рефлектометром по ОВ;
б) цифры снизу - ближайшие к муфтам метки на концах строительных длин и
расчетное расстояние между муфтами в метрах.
Измерительное оборудование ............ (наименование, тип, зав. номер)
...........................................................................

От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волокон).
От муфты номер 13 до Трп1 проложен кабель типа 2 (20 волокон).
Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выводом КИП.
??????????????????????????????????????????????????????????????????
? Подписали ?Должность? Фамилия И.О. ?Подпись?Дата?
??????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ???????????????????????????????????????
? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
?Отделения N 7 ???????????????????????????????????????
? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТ-14
(индекс)
ВОЛП ______________
Участок .... - ....
Ведомость проложенных строительных длин ВОК
Строительно-монтажная организация .....................................
Завод - изготовитель кабеля ...........................................
Марка проложенного кабеля:
1) от НРП1 до М13 (тип - 4) ................ (марка) ..................
2)от М13 до ТРП1 (тип - 2) .................. (марка) .................
???????????????????????????????????????????????????????????????????????????
? Номер ?Номер ? Номера ?Длина ка-?Длина ка- ?Остаток ? Дата ?Тип?
?барабана?строи- ? смежных ?беля по- ?беля про- ?кабеля ?прокладки?ВОК?
? ?тельной? муфт ?лученная ?ложенная ?после про-? ? ?
? ?длины ? ?(м) ?(м) ?кладки (м)? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ?Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно- ? ? ? ? ?
?монтажной организации ????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
? ????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1

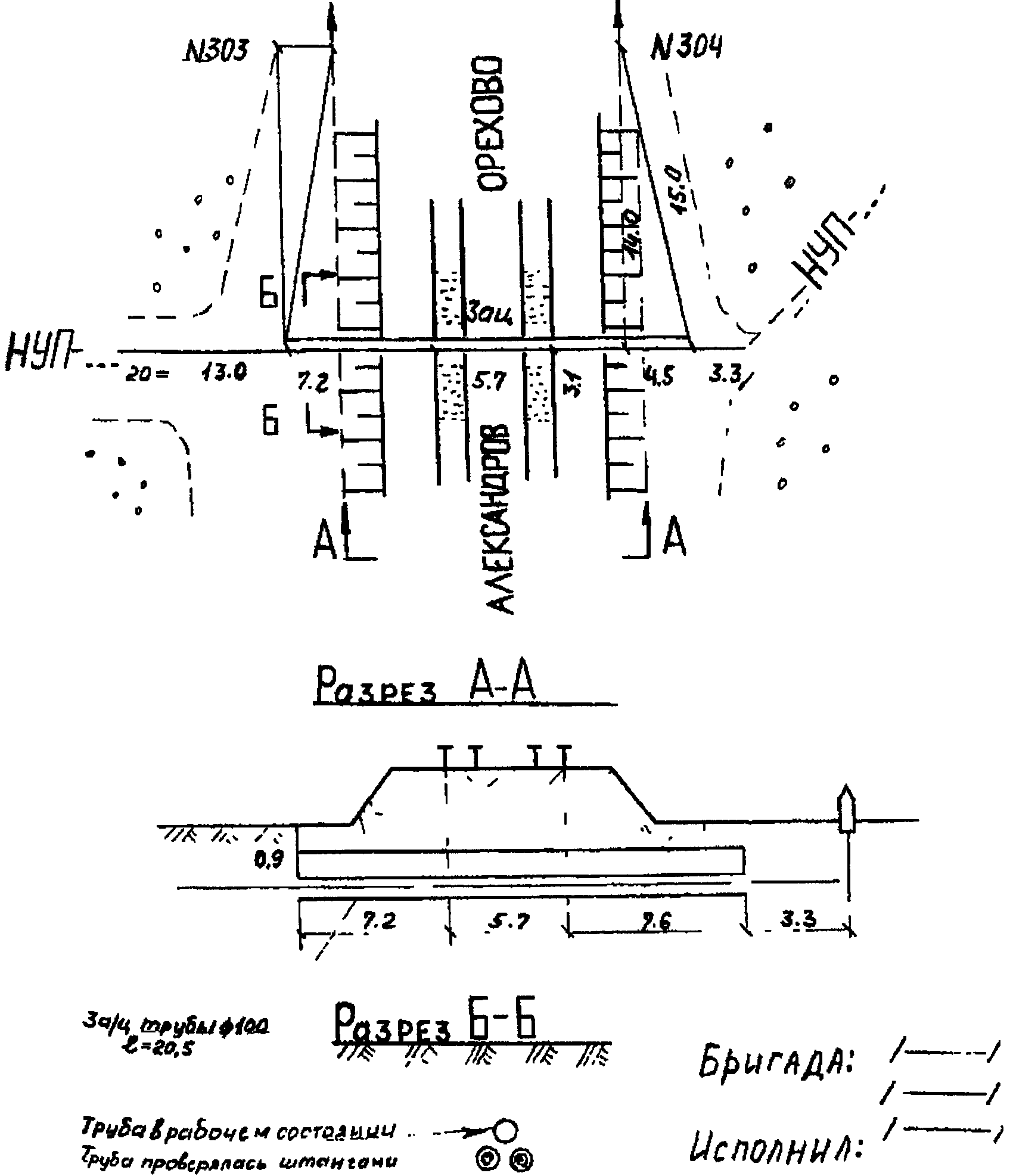

Рабочие чертежи
Форма ВОЛС-ПТ-16
(индекс)
ВОЛП ______________
Участок ___________
Картограмма глубины залегания кабеля
и сигнально-предупредительной ленты
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ?Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно- ? ? ? ? ?
?монтажной организации ????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
? ????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ
(индекс)
ВОЛП ______________
Паспорт трассы электрический. Опись документов
???????????????????????????????????????????????????????????????????????????
? ? Наименование документа ?Кол-во?Номера ? Примечания ?
? ? ?листов?страниц? ?
???????????????????????????????????????????????????????????????????????????
?2 ?Титульный лист электрического ? ? ? ?
? ?паспорта трассы. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ?Технические данные и особенности? ? ?С эскизом поперечного ?
? ?конструкции проложенного ВОК. ? ? ?сечения. ?
???????????????????????????????????????????????????????????????????????????
?4 ?Схема размещения на магистрали ? ? ? ?
? ?строительных длин кабеля ? ? ? ?
? ?и смонтированных муфт. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ?Протоколы монтажа муфт. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ?Протоколы монтажа оптических ? ? ?Затухание ?
? ?кроссов. ? ? ?на сростках ОВ ?
? ? ? ? ?оценивается только ?
? ? ? ? ?по сварочному ?
? ? ? ? ?устройству. ?
???????????????????????????????????????????????????????????????????????????
?7 ?Рефлектограммы двусторонних ? ? ?Представляются ?
? ?измерений затухания ОВ ? ? ?в ксерокопиях ?
? ?на смонтированных участках ? ? ?на отдельных листах. ?
? ?регенерации. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ?Протоколы измерений затухания ОВ? ? ?Измерения производятся?
? ?смонтированного кабеля на ? ? ?оптическим генератором?
? ?участках регенерации. ? ? ?и приемником ?
? ? ? ? ?или рефлектометром. ?
???????????????????????????????????????????????????????????????????????????
?9 ?Протоколы измерения ? ? ? ?
? ?сопротивления изоляции внешней ? ? ? ?
? ?полиэтиленовой оболочки ВОК ? ? ? ?
? ?(бронепокровы - "земля") ? ? ? ?
? ?на смонтированных участках ? ? ? ?
? ?регенерации. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10?Протоколы измерения переходного ? ? ? ?
? ?сопротивления грозозащитных ? ? ? ?
? ?тросов по отношению к "земле". ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Составил: ? (должность) ?(Фамилия И.О.) ?(подпись) ? (дата) ?
???????????????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ______________
Строительно-монтажная организация-генподрядчик: _______________________
ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"
?????????????
(индекс)
магистрали ????????????
Марка кабеля - __________________________________________
Длина трассы - __________________________________________ км.
Длина кабеля (всего) __________________________________ км; в том числе
в грунте ________________________________________________ км;
в канализации ___________________________________________ км;
под водой _______________________________________________ км.
Год прокладки кабеля - __________________________________
(дата)
Паспорт составлен - ??????????
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
????????????????????????? ?????????????????? ??????????????????????
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
????????????????????????? ?????????????????? ??????????????????????
(номер заказа)
Объект: ______________
(наименование организации)
Подрядчик: ____________________________
Форма ВОЛС-ПТЭ-3
(индекс)
ВОЛП ______________
Технические данные и особенности конструкции
проложенного ВОК
Волоконно-оптический кабель ДПС производства
ЗАО "Севкабель-Оптик"
Эскиз поперечного сечения кабеля

Рекомендуемые условия прокладки
В грунтах всех групп при прокладке в открытую траншею
В кабельной канализации, трубах, коллекторах при наличии особо высоких
требований по механической устойчивости
Основные параметры и особенности конструкции
Оптическая скрутка 6-элементная с центральным силовым элементом (ЦОЭ)
диаметром 2 мм
Коэффициент затихания, менее:
- 0,25 дБ/км на длине волны 1,55 мкм
- 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)
- 0,7 дБ/км на длине волны 1,3 мкм (для многомодовых волокон)
Растягивающее усилие - 7 кН
Температурный диапазон - -40 °C - 50 °C
Вес, не более - 650 кг/км
Внешний диаметр - 16 мм
Соотношение оптических модулей и корделей в скрутке в зависимости от
количества оптических волокон
Максимальное количество оптических волокон - 36
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-4
(индекс)
ВОЛП ????????
Участок регенерации НРП... - НРП...
Схема размещения строительных длин кабеля
и смонтированных муфт на участке регенерации

??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Номер формы дан в соответствии с официальным текстом документа.
Форма ВОЛС-ПТЭ-4
(индекс)
ВОЛП ????????
Участок регенерации ОП-1 - НРП-1/1
Протокол монтажа муфты N ____
Строительно-монтажная организация _____________________________________
Сварочное устройство (тип, зав. N) ____________________________________
Рефлектометр (тип, зав. N) ____________________________________________
Установочные параметры рефлектометра: показатель преломления _________;
длина волны - _______; длительность импульса - ______; диапазон - _____
Оптическое расстояние до смежной муфты N _______ составляет ______ м.
???????????????????????????????????????????????????????????????????????????
?N ОВ? Затухание на сростках по ?Затухание на сростках по ?Примечание ?
? ? сварочному устройству ? рефлектометру ? ?
? ?????????????????????????????????????????????????????????? ?
? ? 1 ? 2 ? 3 ? 4 ? А-В ? В-А ?Среднее? ?
???????????????????????????????????????????????????????????????????????????
?1 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12 ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Метровые MCIKII на оболочке ОК

???????????????????????????????????????????????????????????????????????????
? Подписали ?Должность?Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно- ? ? ? ? ?
?монтажной организации ???????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
? ???????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-6
(индекс)
ВОЛП ????????
Участок регенерации ОП1 - НРП1/1
Объект НРП1/1
Протокол монтажа оптического кросса
Строительно-монтажная организация _____________________________________
Наименование (номер) кросса ___________________________________________
Сварочное устройство (тип, N) _________________________________________
???????????????????????????????????????????????????????????????????????????
?N ?Цвет? Затухание на сростках по сварочному устройству (дБ) ?
?ОВ? ОВ ???????????????????????????????????????????????????????????????????
? ? ?1-е сращивание ?2-е сращивание ?3-е сращивание ? 4-е сращивание ?
???????????????????????????????????????????????????????????????????????????
?1 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-7
(индекс)
ВОЛП ????????
Участок регенерации ОП1 - НРП1/1
Рефлектограмма
ОВ N ___ (цвет) на смонтированном участке регенерации
Строительно-монтажная организация _____________________________________
Рефлектометр (тип, зав. N) ____________________________________________
Направление А-Б

???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-8
(индекс)
ВОЛП ______________
Участок регенерации: _______
ПРОТОКОЛ
измерения затухания ОБ смонтированного кабеля
на участке регенерации
Строительно-монтажная организация _____________________________________
Рефлектометр (марка и зав. номер) _____________________________________
Установочные параметры: диапазон - ___________; длина волны - ________;
показатель преломления _____________; длительность импульса - ________;
???????????????????????????????????????????????????????????????????????????
?N ОВ?Цвет?Затухание суммарное на? Затухание ?Оптическая длина?
? ? ? участке (дБ) ? километрическое ? ОВ (км) ?
? ? ? ? (дБ/км) ? ?
? ? ?????????????????????????????????????????????????????????????????
? ? ? А-Б ? Б-А ? А-Б ? Б-А ? ?
???????????????????????????????????????????????????????????????????????????
?1 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12 ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-9
(индекс)
ВОЛП ______________
Участок регенерации: ________
Протокол
измерения сопротивления изоляции внешней полиэтиленовой
оболочки ВОК (бронепокровы - "земля") на смонтированном
участке регенерации
Строительно-монтажная организация _____________________________________
Измерительное оборудование ____________________________________________
???????????????????????????????????????????????????????????????????????????
? N ? Участок ВОЛП ?Физическая длина? Сопротивление ? Километрическое ?
?п/п ? ? ВОК на участке ?изоляции шланга ? сопр. изоляции ?
? ? ? (км) ? (кОм) ? шланга (кОм) ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-ПТЭ-10
(индекс)
ВОЛП ______________
Участок регенерации _______ - ________
Протокол
измерения переходного сопротивления
грозозащитных тросов по отношению к "земле"
Строительно-монтажная организация _____________________________________
Измерительное оборудование ____________________________________________
???????????????????????????????????????????????????????????????????????????
? N ? Участок ВОЛП ?Физическая длина? Сопротивление ? Переходное ?
?п/п? ? грозозащитного ? заземления (Ом)?сопротивление (Ом)?
? ? ? троса (км) ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
РАБОЧАЯ ДОКУМЕНТАЦИЯ
(индекс)
ВОЛП ______________
Рабочая документация. Опись документов
???????????????????????????????????????????????????????????????????????????
? ? Наименование документа ?Кол-во ?Номера ?Примечания?
? ? ?листов ?страниц? ?
???????????????????????????????????????????????????????????????????????????
?2 ?Титульный лист рабочей документации. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ?Заводские паспорта строительных длин ВОК. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ?Протоколы входного контроля строительных ? ? ?На ?
? ?длин ВОК. ? ? ?кабельных ?
? ? ? ? ?барабанах.?
???????????????????????????????????????????????????????????????????????????
?5 ?Отчет по прокладке кабеля. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ?Протоколы измерения затухания строительных ? ? ? ?
? ?длин кабеля после прокладки. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ?Заводские паспорта оконечного оборудования.? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ?Акты на скрытые работы. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ?Перечень внесенных изменений, отступлений ? ? ? ?
? ?от проектных решений и согласования к ним. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10?Справки и реестр от землепользователей, ? ? ? ?
? ?лесхозов, комитетов по охране природы, ? ? ? ?
? ?госсанэпидемнадзора и других инстанций ? ? ? ?
? ?о выполнении их требований. ? ? ? ?
???????????????????????????????????????????????????????????????????????????
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ______________
Строительно-монтажная организация-генподрядчик ___________________
РАБОЧАЯ ДОКУМЕНТАЦИЯ
магистральной (внутризоновой) кабельной линии связи
на участке ______ - ________ "Б"
(индекс)
магистрали ??????????
Марка кабеля - __________________________________________
Длина трассы - __________________________________________ км.
Длина кабеля (всего) __________________________________ км; в том числе
в грунте ________________________________________________ км;
в канализации ___________________________________________ км;
под водой _______________________________________________ км.
Год прокладки кабеля - __________________________________
(дата)
паспорт составлен - ????????????????????????
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
????????????????????????? ?????????????????? ??????????????????????
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
????????????????????????? ?????????????????? ??????????????????????
(номер заказа)
Объект: ???????????????????
(наименование организации)
Подрядчик: ????????????????????????????
Заводские паспорта строительных длин ВОК
Форма ВОЛС-РД-4
(индекс)
ВОЛП __________________
Участок ОП-1 - ТрП-1
Протокол N...
входного контроля строительной длины ВОК
Марка кабеля ______________________ Тип кабеля ________________________
Кабельный барабан N _____________________ Кабель N ____________________
Физическая длина кабеля на барабане ______________________ метров
Измерительное оборудование: ___ (тип, марка рефлектометра, зав. N) ____
Установочные данные: длина волны - ____; показатель преломления - _____
???????????????????????????????????????????????????????????????????????????
?N ОВ?Цвет модуля? Цвет ОВ ? Коэфф. затухания (дБ/км) ?Оптическая длина?
? ? ? ????????????????????????????? (м) ?
? ? ? ? А-Б ? Б-А ? ?
???????????????????????????????????????????????????????????????????????????
?1 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?13 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?14 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?15 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?16 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?17 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?18 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?19 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?20 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Средняя оптическая длина кабеля по ОВ __________ м
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-5
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Отчет по прокладке кабеля
Строительно-монтажная организация _____________________________________
Завод-изготовитель кабеля _____________________________________________
Марка проложенного кабеля:
1) от НРП-1 до М13 (тип - 4)............... (марка) ...................
2) от М13 до ТРП1 (тип - 2)............. (марка) ......................
???????????????????????????????????????????????????????????????????????????
?Номер?Номер ?Номера ?Длина кабеля?Длина кабеля? Остаток ?Дата ?Тип?
?бара-?строи- ?смежных? полученная ?проложенная ?кабеля после ?про- ?ВОК?
?бана ?тельной? муфт ? (м) ? (м) ? прокладки ?кладки ? ?
? ?длины ? ? ? ? (м) ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-6
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Протокол
измерения затухания ОВ строительной длины
кабеля после прокладки
Строительно-монтажная организация _____________________________________
Кабель проложен между муфтами N ____________ и N ______________________
Марка кабеля ____________________ Тип кабеля __________________________
Кабельный барабан N ________________ Кабель N _________________________
Физическая длина кабеля ____________________________________ метров
Измерительное оборудование: __ (тип, марка рефлектометра) __ Зав. N ___
Установочные данные: длина волны - _____; показатель преломления - ____
???????????????????????????????????????????????????????????????????????????
? N ?Цвет модуля ?Цвет ОВ? Коэфф. затухания (дБ/км) ?Оптическая длина (м)?
?ОВ ? ? ????????????????????????????? ?
? ? ? ? А-Б ? Б-А ? ?
???????????????????????????????????????????????????????????????????????????
?1 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?2 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?3 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?4 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?8 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?9 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?10 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?12 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?13 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?14 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?15 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?16 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?17 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?18 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?19 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?20 ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Примечание. Проверку ВОК после прокладки допускается производить с
одного конца кабеля.
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Заводской паспорт оконечного оборудования
Форма ВОЛС-РД-8/1
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится между населенными пунктами (пикетами) ________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по прокладке кабелей связи
и защитных средств
Мы, нижеподписавшиеся, представитель технического надзора заказчика
_______________________________________________________________________
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по прокладке кабелей
и защитных проводов и установили:
1. Проложен кабель марки __________________________ производства завода
_______ от ________ до ______ протяженностью ______ км и марка ________
от ________ до _______ протяженностью ________ км, а всего _________ км
2. Способ прокладки ___________________________________________________
(кабелеукладчиком, вручную)
3. Глубина прокладки по проекту ______ м, фактически не менее ______ м.
4. Перекрытие концов на стыки строительных длин ______ м.
5. Выполнены переходы через грунтовые дороги ________ м.
???????????????????????????????????????????????????????????????????????
_______________________________________________________________________
(указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную,
количество труб и т.п. по каждому переходу)
6. Выполнены переходы через малые реки и ручьи ________________________
_______________________________________________________________________
_______________________________________________________________________
7. Произведена защита кабеля кирпичом (железобетонными плитами)
на участке ________ общей протяженностью _______ м.
8. Выполнены работы по устройству постели (из привозного песка,
мягкого грунта) на участке ________ в объеме _________.
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-8/2
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится между: _______________________________________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по строительству кабельной канализации
Мы, нижеподписавшиеся, представитель технического надзора заказчика
_________________________________________________________________________
и представители _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование работ по прокладке (докладке) трубопроводов
кабельной канализации согласно рабочим чертежам
NN = __________ по ул. ___________ от колодца N = ____________
(дом N = ________) до колодца N = _______ (дом N = _____) и установили:
1. Общие данные
???????????????????????????????????????????????????????????????????????????
? Участок ? Длина ? Характеристика труб ?Коли- ?Коли- ?Примечание ?
? между ?пролета,?????????????????????????????чество ?чество? ?
?колодцами? м ?материал?длина,?внутренний ?каналов?стыков? ?
? NN = ? ? ? м ?диаметр, мм? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
2. Способ соединения стыков труб ______________________________________
ИС NORMPROD: примечание.
Текст приведен в соответствии с официальным текстом документа.
3. Глубина заложения подойти блока ____________________________________
4. Промежутки между трубами засыпаны __________________________________
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-8/3
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится: _____________________________________________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по устройству кабельных переходов
на пересечении с автомобильной (или железной) дорогой
Мы, нижеподписавшиеся, представитель заказчика ________________________
и представитель подрядчика ______________________________________________
произвели освидетельствование работ по устройству переходов и установили:
1. Общие данные
???????????????????????????????????????????????????????????????????????????
? Место ?Пересекае-? Характеристика труб ?Способ исполнения?Приме- ?
?перехода,?мое ???????????????????????????? работ ?чание ?
? номер ?сооружение?мате- ?диа- ?длина? число ? ? ?
? чертежа ? ?риал ?метр ? ?каналов? ? ?
??????????????????????????????????? ? ???????????????????????????
? ? ? ? ? ? ? ? ?
2. Проверка проходимости каналов ______________________________________
3. Покрытие труб битумной массой на пересечениях электрифицированных
дорог ___________________________________________________________________
4. Способ заделки стыков труб _________________________________________
5. Заделка концов труб ________________________________________________
6. Установка столбиков около конца труб _______________________________
7. Восстановление откосов, кюветов ____________________________________
???????????????????????????????????????????????????????????????????????
8. ____________________________________________________________________
9. ____________________________________________________________________
Работы выполнены в соответствии с рабочей документацией проекта
и действующими правилами ________________________________________________
Оценка выполненных работ (_____________________)
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Кабельный переход через ж.д. на участке
НУП-N ____ ____ НУП-N ____ км + ____ м
Форма ВОЛС-РД-8/4
(индекс)
ВОЛП ???????
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по строительству НРП
Мы, нижеподписавшиеся, представитель технического надзора заказчика
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по строительству
НРП N = _____ на участке трассы и установили:
1. Место установки НРП соответствует рабочим чертежам проекта _________
2. Основание под цистерну (контейнер, корпус) выполнено из ____________
3. Анкеровка цистерны выполнена посредством анкеров и тяжей из ________
4. Гидроизоляция (противокоррозионное покрытие) повреждений не имеет.
5. Анкеры, тяжи, хомуты, закладные детали защищены от коррозии ________
_______________________________________________________________________
(указать способы)
6. ____________________________________________________________________
7. ____________________________________________________________________
8. ____________________________________________________________________
Все работы выполнены в соответствии с рабочей документацией и
действующими правилами.
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-8/5
(индекс)
ВОЛП ????????
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по устройству заземлений
Мы, нижеподписавшиеся, представитель технического надзора заказчика
___________________________________________________________________________
и представитель _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по устройству
заземлений и установили:
1. Общие данные
???????????????????????????????????????????????????????????????????????????
? N ? Характеристика ? Назначение заземления ?
?пп ? ???????????????????????????????????
? ? ?рабочее?защитное?линейно-защитное?
???????????????????????????????????????????????????????????????????????????
? 1 ? 2 ? 3 ? 4 ? 5 ?
???????????????????????????????????????????????????????????????????????????
?1 ?Материал электродов ? ? ? ?
?2 ?Количество электродов, шт. ? ? ? ?
?3 ?Длина электродов, м ? ? ? ?
?4 ?Материал шин ? ? ? ?
?5 ?Длина шин, м ? ? ? ?
?6 ?Марки соединительного кабеля ? ? ? ?
? ?(провода) ? ? ? ?
?7 ?Длина соединительного кабеля, м ? ? ? ?
?8 ?Глубина забивки электродов, м ? ? ? ?
?9 ?Глубина прокладки шин, м ? ? ? ?
?10 ?Способ соединения электродов ? ? ? ?
?11 ?Дата устройства заземления ? ? ? ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
? Подписали ? Должность ? Фамилия И.О. ? Подпись ? Дата ?
???????????????????????????????????????????????????????????????????????????
?Представители строительно-? ? ? ? ?
?монтажной организации ????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Представители технадзора ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-9
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Перечень
внесенных в проект изменений, отступлений
от проектных решений и согласований к ним
???????????????????????????????????????????????????????????????????????????
? Дата ? Причина ?Регенерационный участок?Подпись лица,? ?
?внесения ? изменения ? и номера планшетов, ? внесшего ? ?
?изменения? проектного ? на которых имеются ? изменения ? ?
? ? решения ? изменения ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
Примечание. В настоящем документе регистрируются лишь те изменения,
которые произошли на кабеле, например: вставки, выноски, бандажи и т.д. с
данными о ликвидации ненужных листов.
??????????????????????????????????????????????????????????????????
? Составил: ?(должность) ?(Фамилия И.О.) ? (подпись) ? (дата) ?
??????????????????????????????????????????????????????????????????
Форма ВОЛС-РД-10
(индекс)
ВОЛП ????????
Участок НРП1 - ТРП1
Справка о принятии на учет инженерных коммуникаций
Трасса кабеля ......... (наименование, месторасположение) .............
по проекту, разработанному ........... (название организации) ...........
(заказ N ...), и зарегистрированному в отделе по делам строительства
и архитектуры, проверена по данным чертежей исполнительной документации.
Замечания: ............................................................
.......................................................................
.......................................................................
.......................................................................
"Трасса кабеля принята на учет"
Начальник производственной группы отдела
по делам строительства и архитектуры
(наименование органа местной власти)....
.............. (подпись) ...............
............ (Фамилия И.О.) ............
............... (Дата) .................


Вернуться в "Каталог нормативных документов"





Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/akt_forma/1/rd_45.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
