Утверждено
от 30 июня 2017 г. N 1231р
ПОЛОЖЕНИЕ
ОБ ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОСМОТРА СПЕЦИАЛЬНЫХ
ВАГОНОВ ГРУЗОВОГО И ПАССАЖИРСКОГО ТИПОВ
802-2017 ПКБ ЦВ
1. Назначение и область применения
1.1. Положение об организации проведения технического осмотра для специальных вагонов грузового и пассажирского типов (далее - Положение) устанавливает порядок и единые требования проведения технического осмотра специальных вагонов грузового и пассажирского типов, находящихся на балансе филиалов и структурных подразделений ОАО "РЖД".
1.2. Проведение технического осмотра специальных вагонов грузового и пассажирского типов (далее - ТОС) предназначено для обеспечения устойчивой работы, поддержания эксплуатационной надежности и исправного технического состояния специальных вагонов грузового и пассажирского типов приписного парка ОАО "РЖД" в межремонтный период эксплуатации.
1.3. Действие настоящего Положения распространяется на специальные вагоны грузового и пассажирского типов с оформленным удостоверением формы ВУ-103 "Удостоверение на специальный вагон грузового/пассажирского типа" и не применяющиеся для коммерческих перевозок.
1.4. Перечень использованной нормативно-технической документации приведен в Приложении А настоящего Положения.
2. Термины и определения
В настоящем Положении используются следующие термины и определения:
специальные вагоны грузового и пассажирского типа - вагоны, предназначенные для производства работ по содержанию, обслуживанию и ремонту железнодорожной инфраструктуры, сооружений и устройств железных дорог, технологического обеспечения предприятий железнодорожной инфраструктуры;
технический осмотр специальных вагонов грузового и пассажирского типов (ТОС) - планово-предупредительная мера, предусматривающая выполнение комплекса операций по поддержанию работоспособности или исправности специальных вагонов грузового и пассажирского типов на специализированных путях;
текущий отцепочный ремонт вагона (ТОР) - ремонт, выполняемый для обеспечения или восстановления работоспособности вагона с заменой или восстановлением отдельных составных частей, отцепкой от состава или группы вагонов, переводом в нерабочий парк и подачей на специализированные пути.
3. Организация проведения ТОС
3.1. ТОС специальных вагонов грузового и пассажирского типов проводится ежегодно, считая от даты проведения предыдущего планового ремонта или ТОС в соответствии с Положением о системе технического обслуживания и ремонта специальных вагонов грузового и пассажирского типов.
3.1.1. Организация и место проведения ТОС специальных вагонов грузового и пассажирского типов устанавливается начальником эксплуатационного вагонного депо (далее - ВЧДЭ).
3.1.2. Перечень регламентных работ при проведении ТОС специальных вагонов грузового типа предусматривает выполнение регламентных работ, указанных в Приложении Б, и работ по техническому обслуживанию и ремонту (замене) узлов и деталей вагонов, указанных в разделе 4 настоящего Положения.
3.1.3. Перечень регламентных работ при проведении ТОС специальных вагонов пассажирского типа предусматривает выполнение регламентных работ, указанных в Приложении В, и работ по техническому обслуживанию и ремонту (замене) узлов и деталей вагонов, указанных в разделе 4 настоящего Положения.
3.1.4. Регламентные работы, указанные в Приложениях Б и В настоящего Положения, выполняются в соответствии с требованиями Инструкции по техническому обслуживанию вагонов в эксплуатации (Инструкции осмотрщику вагонов).
3.1.5. Перечень регламентных работ при проведении ТОС служебно-технических вагонов определяется в зависимости от отнесения данных вагонов к специальным вагонам грузового типа или к специальным вагонам пассажирского типа.
3.1.6. Работы по техническому обслуживанию внутреннего оборудования, системы водоснабжения, системы отопления, системы вентиляции, системы кондиционирования воздуха, системы пожарной сигнализации специальных вагонов пассажирского типа, указанные в Приложении Г настоящего Положения, выполняются в зависимости от оснащения данных вагонов.
3.1.7. Работы по техническому обслуживанию специального оборудования, установленного на специальных вагонах грузового и пассажирского типов, выполняются в соответствии с требованиями, указанными в руководствах по эксплуатации на данные вагоны.
3.1.8. Регламентные работы при проведении ТОС специальных вагонов грузового и пассажирского типов выполнять в соответствии с требованиями Инструкции по охране труда для осмотрщика вагонов, осмотрщика-ремонтника вагонов и слесаря по ремонту подвижного состава в вагонном хозяйстве ОАО "РЖД".
3.2. Для специальных вагонов пассажирского типа техническое обслуживание ТО-3 (единая техническая ревизия основных узлов пассажирских вагонов) (далее - ТО-3) проводится взамен ТОС при продлении срока службы специальных вагонов пассажирского типа в соответствии с техническим решением, выданным экспертной организацией. В этом случае техническое обслуживание ТО-3 проводится работниками специализированных бригад в вагоноремонтных депо.
3.3. Запрещается продление срока службы специальных вагонов грузового и пассажирского типов при проведении ТОС.
Порядок продления срока службы специальных вагонов грузового и пассажирского типов предусмотрен Положением о продлении срока службы специальных вагонов грузового и пассажирского типа.
4. Порядок выполнения работ по техническому обслуживанию и ремонту (замене) узлов и деталей вагонов при проведении ТОС
4.1. При проведении ТОС необходимо контролировать наличие клейм, знаков маркировки, межремонтные сроки эксплуатации и назначенные сроки службы узлов и деталей специальных вагонов грузового и пассажирского типов.
В случае выявления данных узлов и деталей необходимо производить их замену в соответствии с требованиями нормативно-технической документации.
4.2. Снятые детали направляются для ремонта в соответствующие ремонтные подразделения и заменяются на отремонтированные или новые.
4.3. Сведения о межремонтных сроках эксплуатации отремонтированных или новых деталей, поставляемых из ремонтных подразделений и установленных на вагоны, заносятся в Журнал контроля межремонтных сроков эксплуатации узлов и деталей специальных вагонов грузового и пассажирского типов (далее - Журнал контроля межремонтных сроков эксплуатации).
Форма журнала контроля межремонтных сроков эксплуатации указана в Приложении Д настоящего Положения.
4.4. Специальные вагоны грузового и пассажирского типов с выявленными неисправностями, которые невозможно устранить при проведения ТОС, направляются в текущий отцепочный ремонт с оформлением уведомления на ремонт вагона формы ВУ-23М (ВУ-23ЭТД) или досрочный плановый ремонт.
4.5. При обнаружении повреждений специальных вагонов грузового и пассажирского типов дополнительно составляется акт о повреждении вагона формы ВУ-25М (ВУ-25).
4.6. Порядок выполнения работ по техническому обслуживанию и ремонту (замене) узлов и деталей специальных вагонов грузового и пассажирского типов определяется в соответствии с нормативно-технической документацией и в зависимости от конкретной модели вагона.
4.6.1. Тормозное оборудование
4.6.1.1. Работы по техническому обслуживанию и ремонту (замене) тормозного оборудования специальных вагонов грузового типа выполняются в соответствии с требованиями раздела 3 Общего руководства по ремонту тормозного оборудования и Правил технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава.
4.6.1.2. Работы по ремонту и замене тормозного оборудования специальных вагонов пассажирского типа выполняются в соответствии с требованиями раздела 22 Общего руководства по ремонту тормозного оборудования и Правил технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава.
4.6.1.3. При проведении ТОС с вагонов демонтируется следующее оборудование, срок эксплуатации которого заканчивается в плановый межремонтный период:
воздухораспределитель;
электровоздухораспределитель (для специальных вагонов пассажирского типа);
резиновые детали тормозного оборудования;
переключательный клапан рабочей камеры;
соединительные рукава.
4.6.1.4. При проведении ТОС заменить чугунные тормозные колодки на композиционные и произвести регулировку тормозной рычажной передачи.
Композиционные тормозные колодки при толщине менее 20 мм необходимо заменить новыми.
Проверить состояние тормозных колодок - тормозная колодка не должна выступать за кромку наружной грани обода колеса, толщина тормозной колодки должна быть более минимальной толщины, при которой в соответствии с Правилами технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава, тормозная колодка подлежит замене; тормозные колодки на одном триангеле не должны различаться по толщине более чем на 10 мм, при этом на одном вагоне должны быть установлены колодки одного типа и конструкции.
4.6.1.5. Тормозное оборудование специальных вагонов грузового типа
4.6.1.5.1. При проведении ТОС необходимо выполнить осмотр тормозного оборудования, деталей его крепления и предохранительных (поддерживающих) устройств, размещенных на раме вагона и тележках, при этом:
проверить наличие и исправность крепежных деталей и предохранительных (поддерживающих) устройств тормозного оборудования;
проверить исправность и действие поводков выпускных клапанов;
в тормозной рычажной передаче проверить наличие валиков, шайб, шплинтов и правильность их постановки, шарнирные соединения смазать;
детали стояночного и ручного тормоза в процессе осмотра очистить, смазать и расходить;
на вагонах, оборудованных авторежимом, проверить исправность упора авторежима, опорной балки, контактной планки; проверить положение упора авторежима относительно контактной планки, правильность крепления опорной балки и контактной планки;
проверить положение переключателя грузовых режимов торможения воздухораспределителя (далее - переключатель режимов воздухораспределителя), который в зависимости от типа и модели вагона должен находиться в положении среднего или груженого режима торможения;
на вагонах, не оборудованных авторежимом, проверить соответствие положения переключателя режимов воздухораспределителя типу и модели вагона, а также загрузке вагона;
проверить регулировку выходов штоков тормозных цилиндров и тормозной рычажной передачи;
пылеулавливающие сетки продуть сжатым воздухом, при необходимости заменить;
все выявленные при осмотре неисправности устранить, неисправное тормозное оборудование, предохранительные (поддерживающие) устройства и детали крепления заменить на исправные, отсутствующие - поставить.
4.6.1.5.2. Для специальных вагонов грузового типа замена главных и магистральных частей воздухораспределителей ВР 483 производится через 36 месяцев после проведения последнего ремонта воздухораспределителей.
4.6.1.5.3. Проверка тормозов вагона, как от стационарной установки, так и от маневрового локомотива, производится по действию тормоза на торможение и отпуск, а затем в составе поезда при производстве опробования тормозов перед отправлением.
4.6.1.6. Тормозное оборудование специальных вагонов пассажирского типа
4.6.1.6.1. Для специальных вагонов пассажирского типа замена воздухораспределителей ВР 292 (ЭВР 305) производится через 12 месяцев после проведения последнего ремонта воздухораспределителей.
После замены воздухораспределителей на специальные вагоны пассажирского типа наносится трафарет с информацией о дате следующей замены прибора ДД.ММ.ГГ (дата, месяц, год) над трафаретом "тормоз 292" в соответствии с требованиями альбома Знаки и надписи на вагонах пассажирского парка железных дорог России.
4.6.1.6.2. Предохранительные (поддерживающие) устройства, предотвращающие падение деталей и элементов тормозной рычажной передачи на путь, должны быть исправны и укреплены.
4.6.1.6.3. Необходимо проверить надежность крепления воздухораспределителя, электровоздухораспределителя, резервуаров, тормозных цилиндров.
4.6.1.6.4. Необходимо проверить состояние электрической цепи управления ЭПТ (рабочий и контрольный провода, клеммные коробки), а также состояние и крепление на раме вагона изолированной подвески рукава. Концевые клеммные коробки следует вскрыть, очистить, при необходимости просушить, необходимо проверить крепления проводов. Наконечники с налетом окиси следует зачистить.
Необходимо проверить монтаж электропневматического тормозного оборудования и провести измерение сопротивления изоляций проводов.
4.6.1.6.5. Пылеулавливающие сетки продуть сжатым воздухом, при необходимости заменить.
4.6.1.6.6. Все соединения воздухопровода необходимо осмотреть и уплотнить.
4.6.1.6.7. У концевых, разобщительных кранов и стоп-кранов проверяется правильность расположения ручек:
ручка разобщительного крана в закрытом положении должна располагаться поперек оси трубы, в открытом - вдоль оси трубы;
ручка стоп-крана в закрытом положении должна располагаться вдоль оси трубы вверх, в открытом - поперек;
ручка концевого крана в закрытом положении должна располагаться поперек оси воздухопровода, в открытом положении - вдоль оси соединительного рукава.
Выпускные отверстия в концевых кранах и стоп-кранах необходимо очистить.
Выпускной клапан должен иметь типовые выведенные по обе стороны поводки, иметь отвод от клапана внутрь вагона. Поводки должны перемещаться свободно, без заеданий.
4.6.1.6.8. Тормозные цилиндры следует вскрыть и осмотреть, внутренние поверхности корпуса необходимо очистить, вытереть насухо и смазать тонким слоем смазки ЖТ 79Л или ПЛАСМА-Т5, не закладывая ее за бурт манжеты.
Манжету с истекшим межремонтным сроком эксплуатации необходимо заменить. Необходимо проверить состояние фильтра и сальника, очистить их от грязи. Войлочное кольцо поршня следует смазать смазкой ЖТ 79Л или ПЛАСМА-Т5.
4.6.1.6.9. Тормозную рычажную передачу вагонов с колодочными тормозами следует осмотреть, проверить ее состояние, проверить плечи рычагов, которые должны соответствовать таре вагона и конструкторской документации на него.
Шарнирные соединения и места трения следует смазать осевым маслом.
Винты, пятники, конические шестерни, гайки, секторы ручных тормозов, регулирующие муфты, резьбу тяг следует осмотреть, очистить, смазать в соответствии с таблицей 3 Общего руководства по ремонту тормозного оборудования и расходить.
Ослабшие или поврежденные втулки в деталях тормозной рычажной передачи, нестандартные и неисправные валики, шайбы и шплинты следует заменить на стандартные исправные. Суммарный зазор в каждом шарнирном соединении тормозной рычажной передачи допускается не более 3 мм.
Боковые зазоры в кронштейнах подвески траверсы не допускаются.
Тормозную рычажную передачу следует регулировать так, чтобы выход штока при полном служебном торможении находился в пределах, указанных в таблице 12 Общего руководства по ремонту тормозного оборудования. При этом размер "а" (расстояние между торцом муфты защитной трубы и присоединительной резьбой винта регулятора, рисунок 12 Общего руководства по ремонту тормозного оборудования) должен быть не менее 250 мм.
4.6.1.6.10. Не допускается выступание тормозных колодок за наружные грани обода колес. При отпущенном тормозе каждая тормозная колодка должна отходить от поверхности колеса. Тормозная колодка должна быть прочно закреплена в тормозном башмаке стандартной чекой. На башмаки должны быть установлены шплинты, предохраняющие чеки от выпадения.
4.6.1.6.11. Ручной тормоз необходимо проверять в заторможенном состоянии. При этом запас резьбы винта должен быть не менее 75 мм.
4.6.1.6.12. Проверка пневматического тормоза вагона, как от стационарной установки, так и от маневрового локомотива, производится по действию тормоза на торможение и отпуск.
4.6.2. Тележки с центральным люлечным подвешиванием специальных вагонов пассажирского типа
4.6.2.1. При проведении ТОС специальных вагонов пассажирского типа необходимо проверить техническое состояние гидравлических гасителей колебаний прокачкой вручную. Для этого необходимо отсоединить от кронштейна верхнюю крепительную головку, наклонить гаситель под углом 45 град., сжать и растянуть его. Гаситель должен иметь большое усилие сопротивления без заеданий и скачкообразного падения усилия сопротивления при полном растяжении и сжатии. Гасители, не соответствующие данным требованиям, заменить.
Гидравлические гасители колебаний, установленные на специальные вагоны пассажирского типа, должны обеспечивать эксплуатацию вагонов до следующего проведения ТОС или планового ремонта вагонов.
На вагон должны быть установлены гидравлические гасители одной модели.
4.6.2.2. Контролировать параметры тележек, указанные в таблице 1.
Измерения производить под нагрузкой от тары вагона на прямолинейном участке железнодорожного пути длиной не менее 30 метров в соответствии с требованиями, предъявляемыми к прямолинейному участку пути "Инструкцией по текущему содержанию железнодорожного пути", утвержденной распоряжением ОАО "РЖД" от 29 декабря 2012 г. N 2791р.
Таблица 1
Размеры и допускаемые износы тележек с центральным
подвешиванием люлечного типа
Наименование контролируемого параметра
Размеры и допускаемые износы
Центральное буксовое подвешивание
Тележки КВЗ-5
Зазор между скользунами тележки и рамы вагона, мм
2 - 6
Тележки КВЗ-ЦНИИ, КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М
Глубина залегания вкладыша опорного скользуна в коробке "h1", мм
не менее 19
Толщина скользуна, мм
не менее 40
Глубина технологического паза контроля износа рабочего слоя вкладыша опорного скользуна, мм
не менее 3
Выход вкладыша опорного скользуна из коробки "h2", мм
не менее 15
Скользуны вертикальные торцевые (поперечные)
Износ металлического вкладыша, мм
2
Просадка резины, мм
6
Тележки КВЗ-5
Зазор односторонний "b", мм
25 - 35
Зазор суммарный "b+b", мм
65 - 75
Тележки КВЗ-ЦНИИ, КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М
Зазор односторонний "b", мм
не менее 35
Зазор суммарный "b+b", мм
80 - 90
Скользуны вертикальные боковые (продольные)
Зазор односторонний "a", мм
не менее 5
Зазор суммарный "a+a", мм
не более 25
Зазор между корпусом гасителя и кронштейном надрессорного бруса, мм
не менее 7
Зазор между крюком поддона и скобой предохранительной "c" тележек КВЗ-ЦНИИ-П, КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М, КВЗ-5, мм
50+10
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
Скользуны вертикальные боковые (продольные)
Зазор между поддоном и опорной шайбой предохранительного стержня "c" тележки КВЗ-ЦНИИ-I, мм
1 - 4
Зазор между рамой тележки и потолком буксы тележки "d", мм:
тележки КВЗ-ЦНИИ-I, КВЗ-ЦНИИ-II, КВЗ-5
не менее 56
тележки КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М
не менее 50
Зазор между накладкой продольной рамы и опорным листом надрессорного бруса "f1", "f2" тележек КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М, мм
30 - 110
Разность величины зазоров "f1" и "f2" между накладкой продольной рамы и опорным листом надрессорного бруса тележек ТВЗ-ЦНИИ-М, мм
не более 6
Зазор между надрессорным брусом и рамой (планкой на раме) тележек КВЗ-5, КВЗ-ЦНИИ, мм
30 - 100
Зазор между пятником кузова вагона и кольцом подпятника надрессорного бруса "k" тележек КВЗ-ЦНИИ, КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М, мм
13 - 18
4.6.2.3. Типы, модели тележек с обозначением позиций и с расположением сечений контролируемых параметров приведены на рисунках:
тележки КВЗ-ЦНИИ-I и КВЗ-ЦНИИ-II на рисунке 4;
тележки ТВЗ-ЦНИИ-М моделей 68-4065, 68-4066 на рисунке 5.
4.6.2.4. После выполнения ремонтных работ (по замене колесной пары, пружин центрального и буксового подвешивания, замене скользунов) в обязательном порядке проводить проверочно-регулировочные работы на тележках с центральным подвешиванием люлечного типа в следующем порядке.
4.6.2.5. При подкатке тележек (кроме КВЗ-5 и КВЗ-ЦНИИ-II) под вагон проверить и отрегулировать зазор между подпятником тележки и пятником вагона подбором прокладок 168.30.001, 168.30.001-01, 168.30.001-02. Суммарная толщина прокладок должна быть не более 6 мм, прокладки укладывать не более двух штук в одну коробку скользуна на резиновую прокладку, изготовленную из пластины 2Н-I-ТМКЩ-Т2-14 ГОСТ 7338-90.
Прокладки, размером 165 +/- 1,5 x 390 +/- 1,5 толщиной 1, 2 и 3 мм из металла, указанного в чертеже 168.30.001, укладывать в коробку скользуна под вкладыш тележки КВЗ-ЦНИИ-II. При проведении ТОС вкладыши горизонтальных скользунов смазать солидолом Ж ГОСТ 1033-79.
4.6.2.6. Проверить установку продольных поводков под нагрузкой от кузова вагона. Правильная установка поводков должна обеспечивать затягивание резиновых пакетов при одновременном соблюдении симметричного, по отношению к раме тележки, расположения надрессорного бруса и гидравлических гасителей колебаний.
Контролировать положение надрессорной балки, установку гидравлических гасителей колебаний на тележках и регулировку поводков.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: таблица 6 отсутствует.
Проверку положения надрессорного бруса и гидравлических гасителей колебаний производить одновременно с регулировкой поводков. При этом контролировать зазоры в скользунах вертикальных боковых (поперечные), вертикальных торцевых (продольные), указанные в таблице 6. Зазоры в скользунах вертикальных боковых и вертикальных торцевых регулировать подбором по толщине привариваемых накладок.
4.6.2.7. При установке гидравлических гасителей допускается отклонение от соосного расположения верхней и нижней головок гасителя относительно поперечной оси тележки до 5 мм. Регулировку производить перестановкой шайбы на другую сторону головки гасителя и регулировкой длины продольных поводков.
4.6.2.8. На тележках КВЗ-ЦНИИ-I установку предохранительных стержней проверить после контроля высоты автосцепки на вагоне. Проверить зазор между набором опорных шайб и сферой дна поддона. Регулировку производить гайкой предохранительного стержня, которая завертывается до соприкосновения (без натяжения) опорных шайб с дном поддона, затем гайку на две-три грани отвернуть, шплинтовать.
4.6.2.9. Регулировку высоты автосцепки вагонов на тележках КВЗ-ЦНИИ-I выполнить регулировочными прокладками, которые установить под опорные подшипники люлечных подвесок, под пружинные комплекты центрального подвешивания, под буксовые пружины.
На тележках КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М регулировку высоты автосцепки вагонов выполнить разворачиванием валиков серег опорных шайб в положение 1, 2 или 3 рисунок 1.
На тележках КВЗ-ЦНИИ-II регулировку высоты автосцепки вагонов выполнить разворачиванием валиков серег опорных шайб в положение 1, 2 или 3, рисунок 2.
При необходимости дополнительной регулировки:
установить регулировочные прокладки 1, рисунок 3, под пружинные комплекты центрального подвешивания тележки;
установить регулировочные прокладки 2, рисунок 3, под буксовые пружины.
Прокладки под пружинами буксового и центрального подвешивания, устанавливаемые на одной стороне тележки, должны быть одинаковой толщины. Устанавливать составные прокладки не допускается.
Регулировочные прокладки изготавливаются из стали 3 ГОСТ 380-2005.

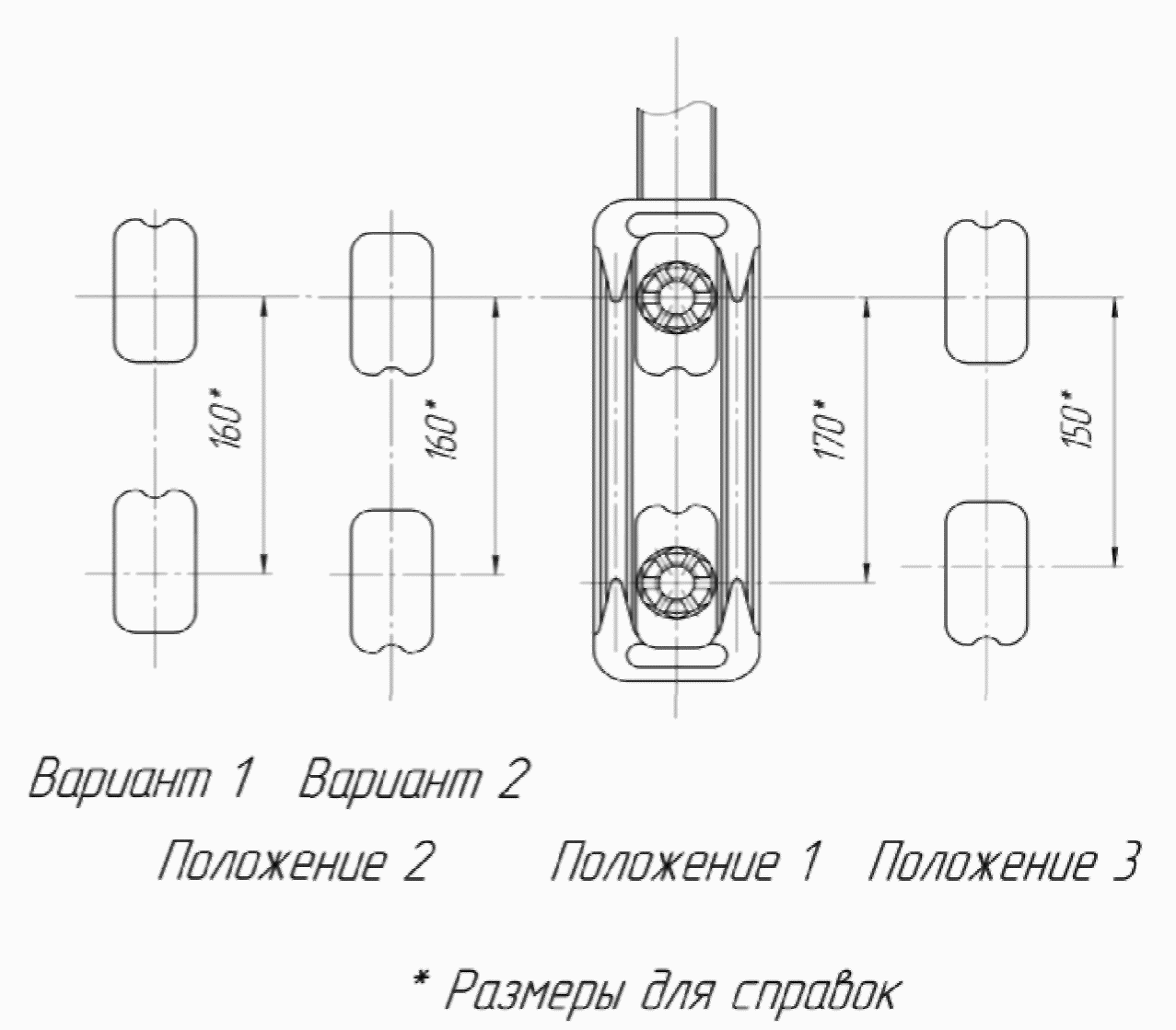

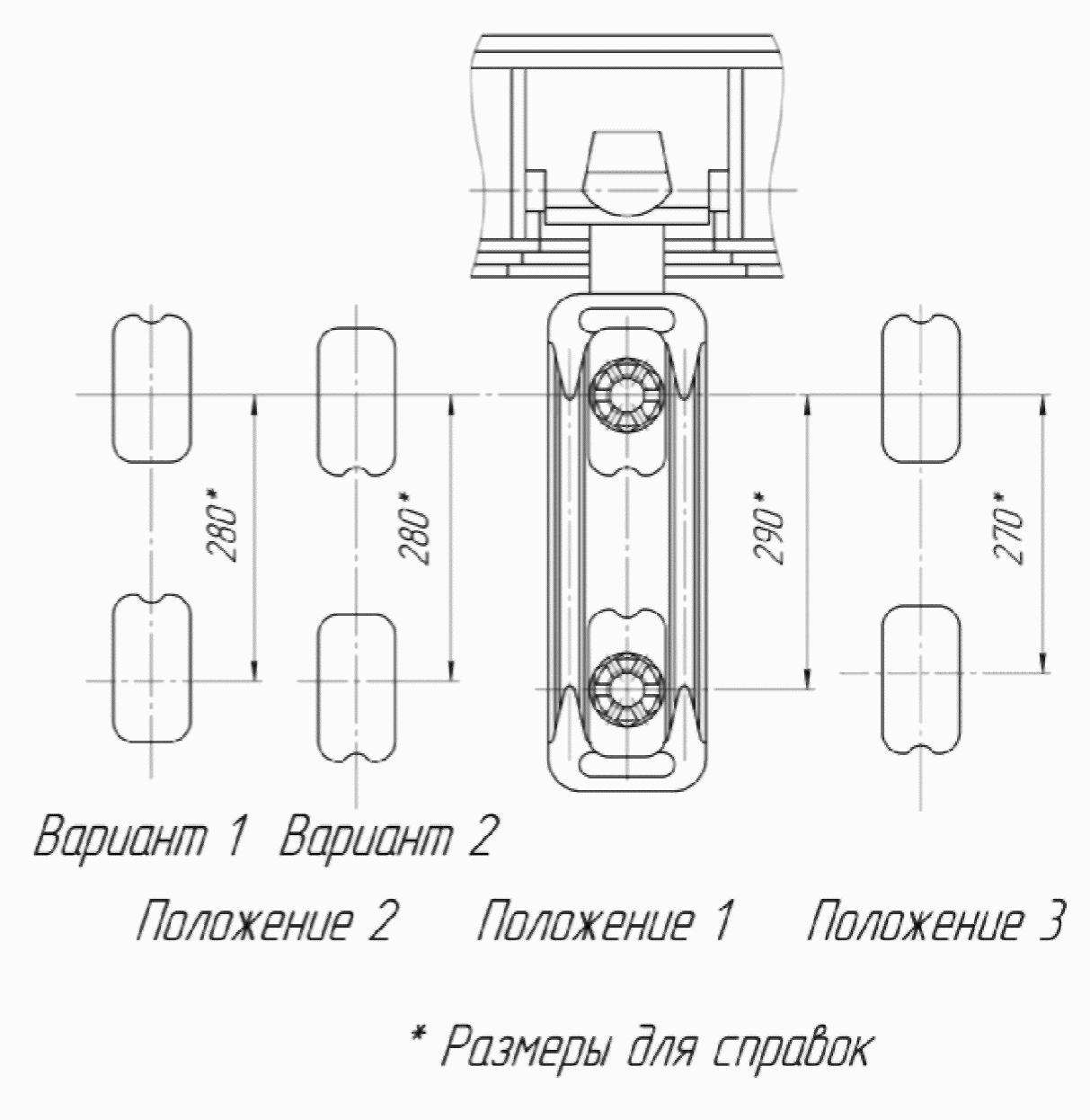

Рисунок 1 - Положение валиков и опорных шайб центрального
подвешивания при регулировке высоты автосцепки вагонов
на тележках КВЗ-ЦНИИ-М, ТВЗ-ЦНИИ-М
Рисунок 2 - Положение валиков и опорных шайб центрального
подвешивания при регулировке высоты автосцепки вагонов
на тележке КВЗ-ЦНИИ-II

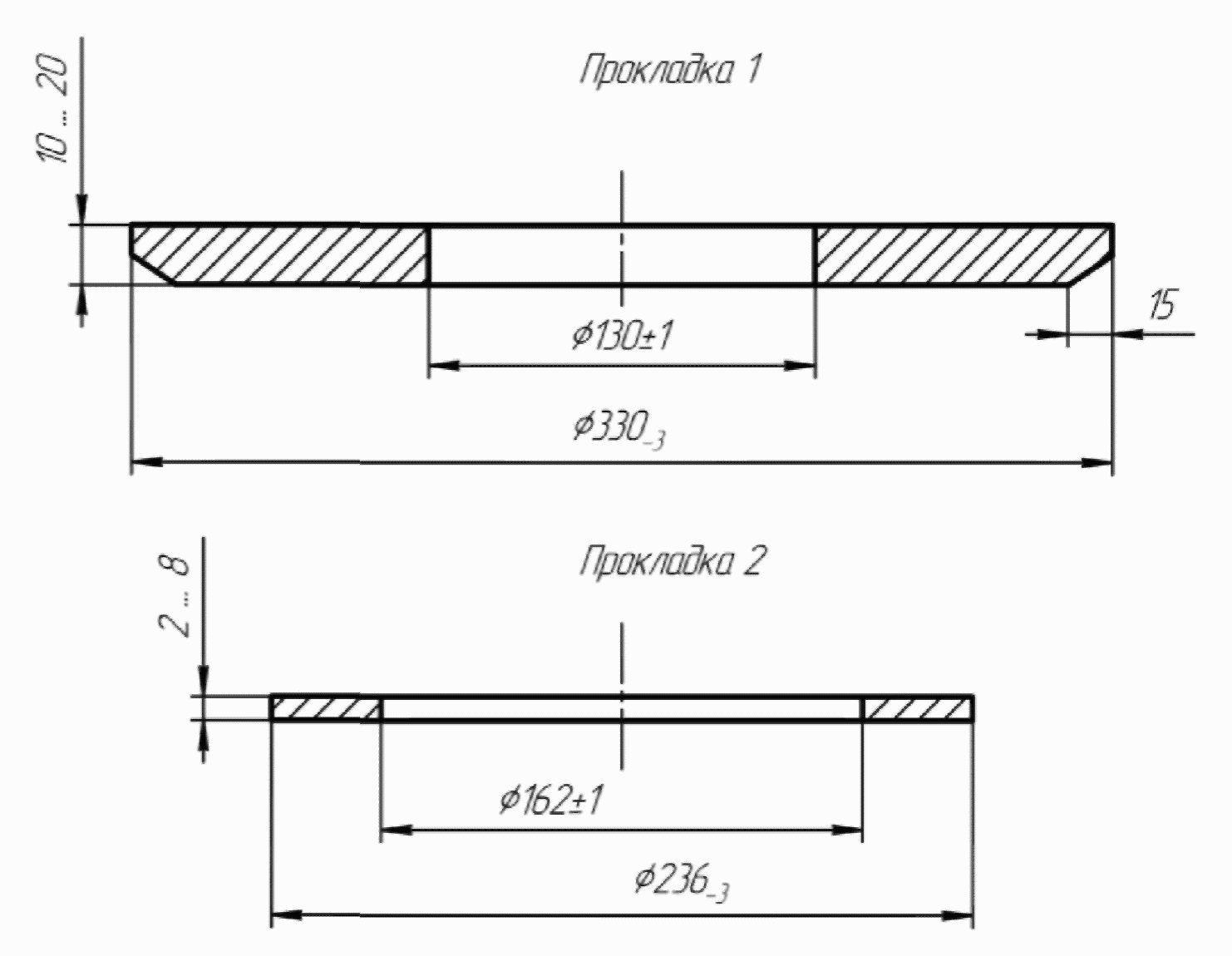

Рисунок 3 - Регулировочные прокладки под пружины
центрального и буксового подвешивания
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: таблица 4.1 отсутствует.
4.6.2.10. При несоответствии контролируемых параметров f1, f2, d значениям, указанным в таблице 4.1, заменить пружинные комплекты буксового или центрального люлечного подвешиваний на обеих тележках. Пружины должны комплектоваться в соответствии с технической документацией на конкретную модель вагона.
Требования к пружинам при их замене изложены в технических условиях ТУ 32 ЦЛ 0141-05 "Пружины цилиндрические винтовые тележек и ударно-тяговых приборов подвижного состава железных дорог" и в нормативном документе РТМ 32 ЦВ 1-87 - РТМ 32 ЦВ 29-87 "Пружины и рессоры рессорного подвешивания пассажирских вагонов. Типы и размеры".
а) Тележка КВЗ-ЦНИИ-1

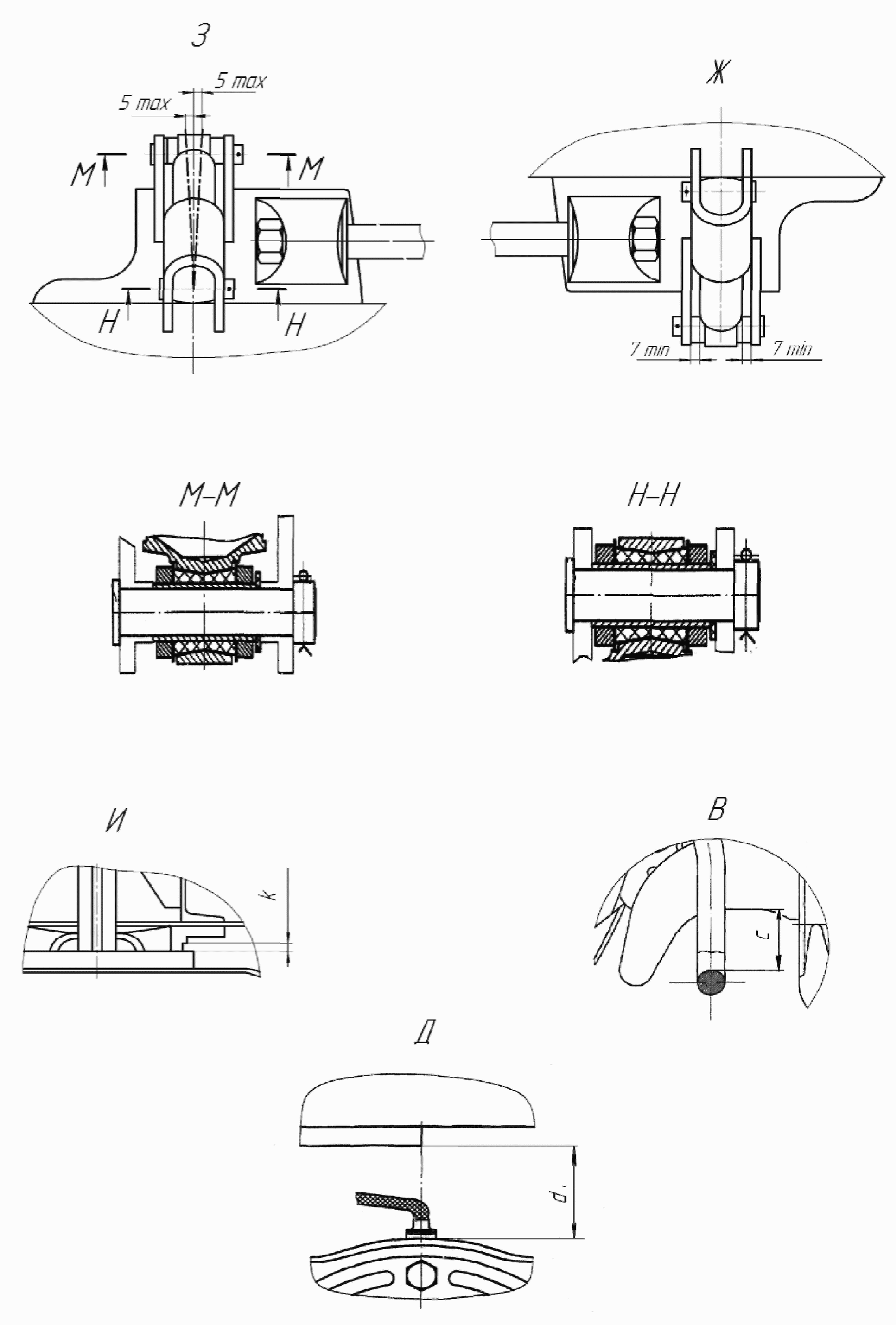

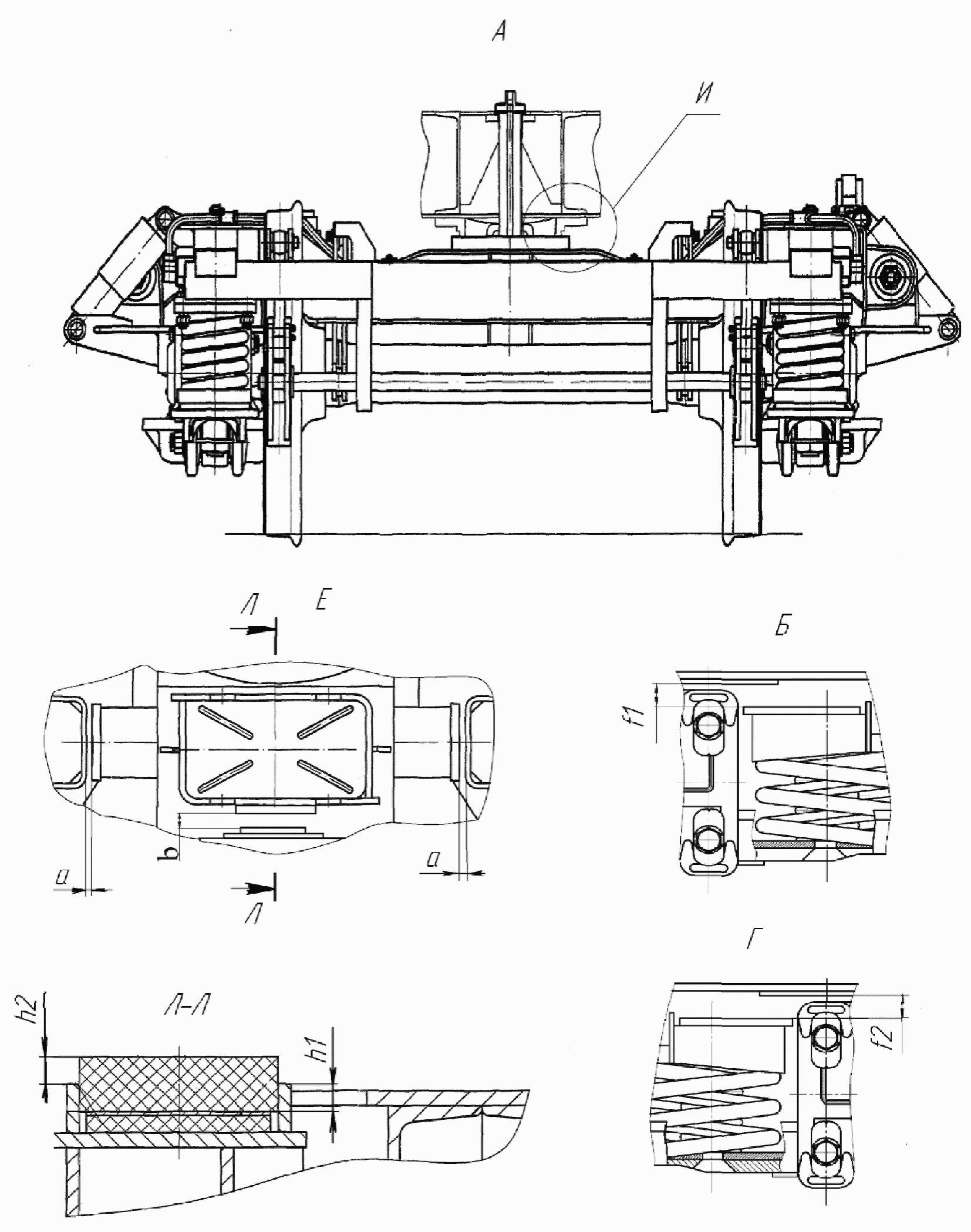

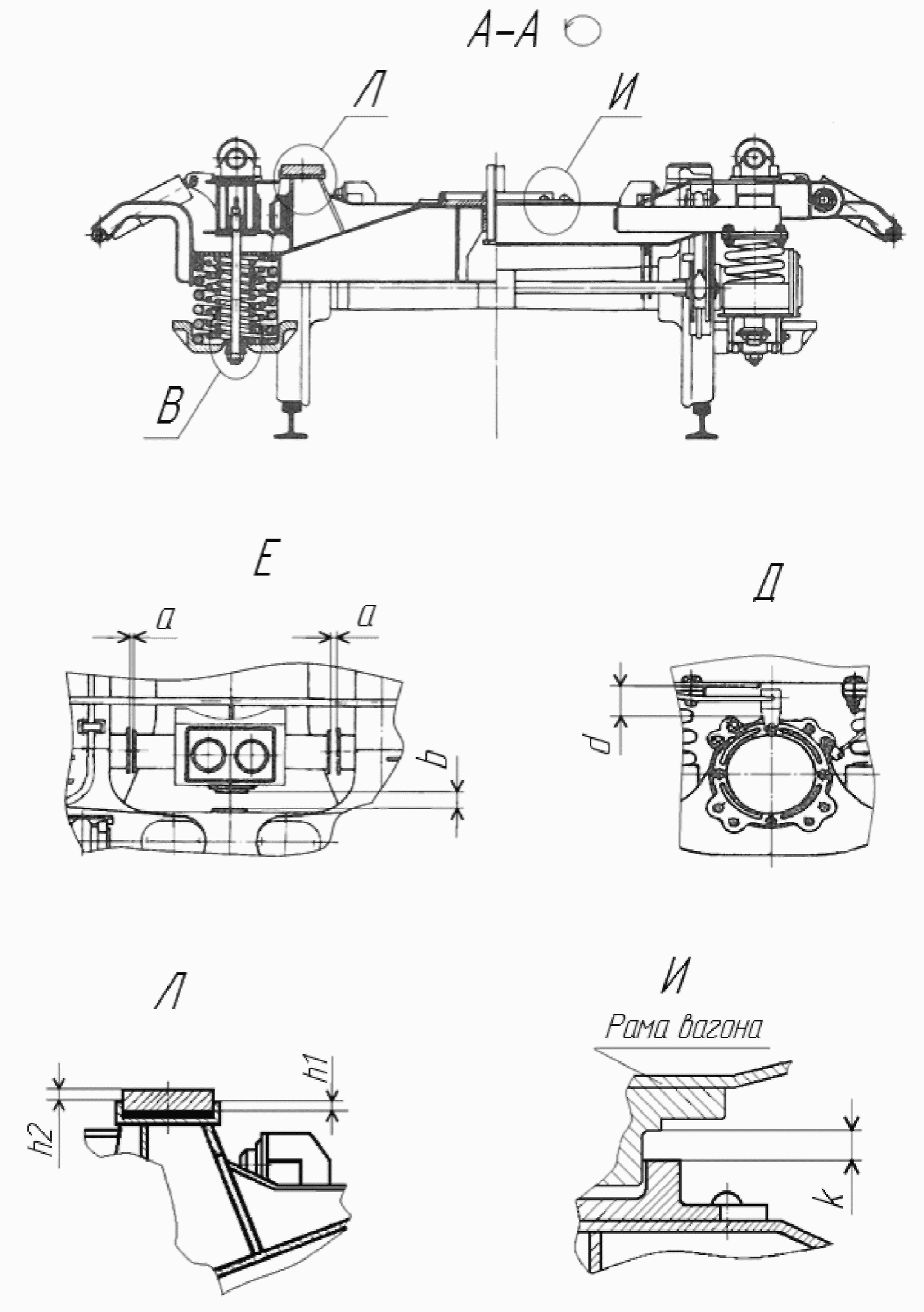

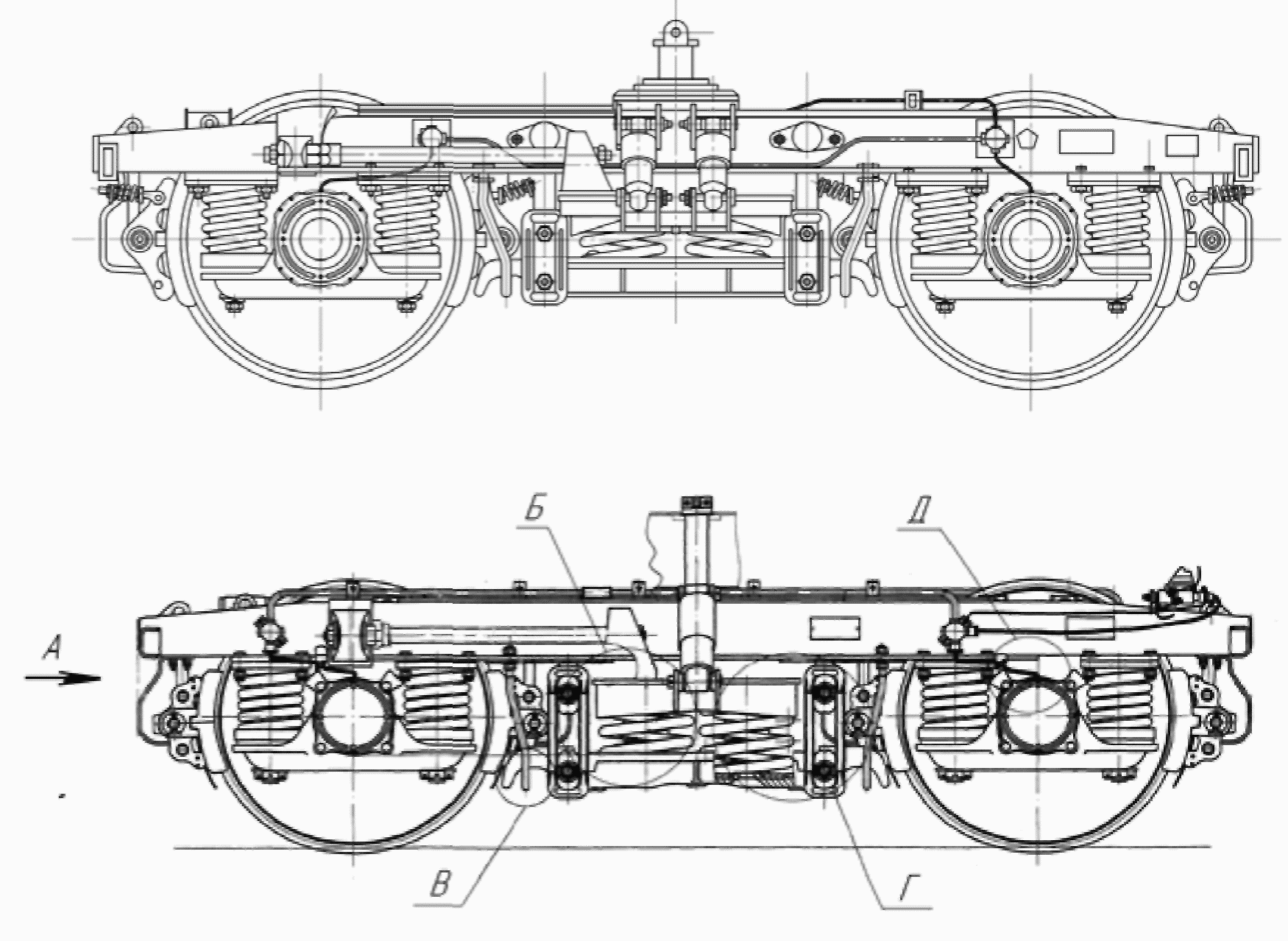

Рисунок 4 - Тележки КВЗ-ЦНИИ-I и КВЗ-ЦНИИ-II
Продолжение рисунка 4
Продолжение рисунка 4
Продолжение рисунка 4
б) Тележка КВЗ-ЦНИИ-II

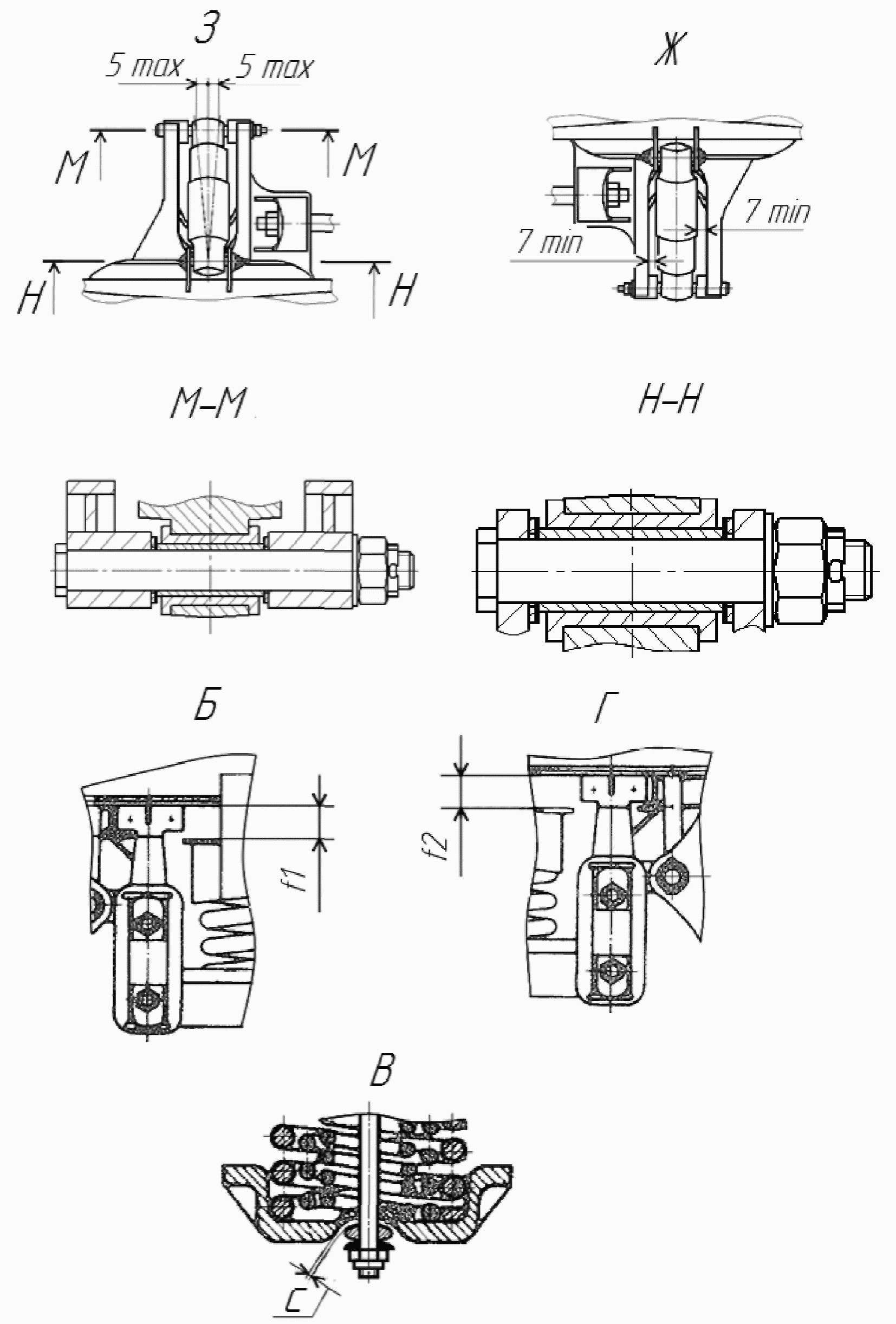

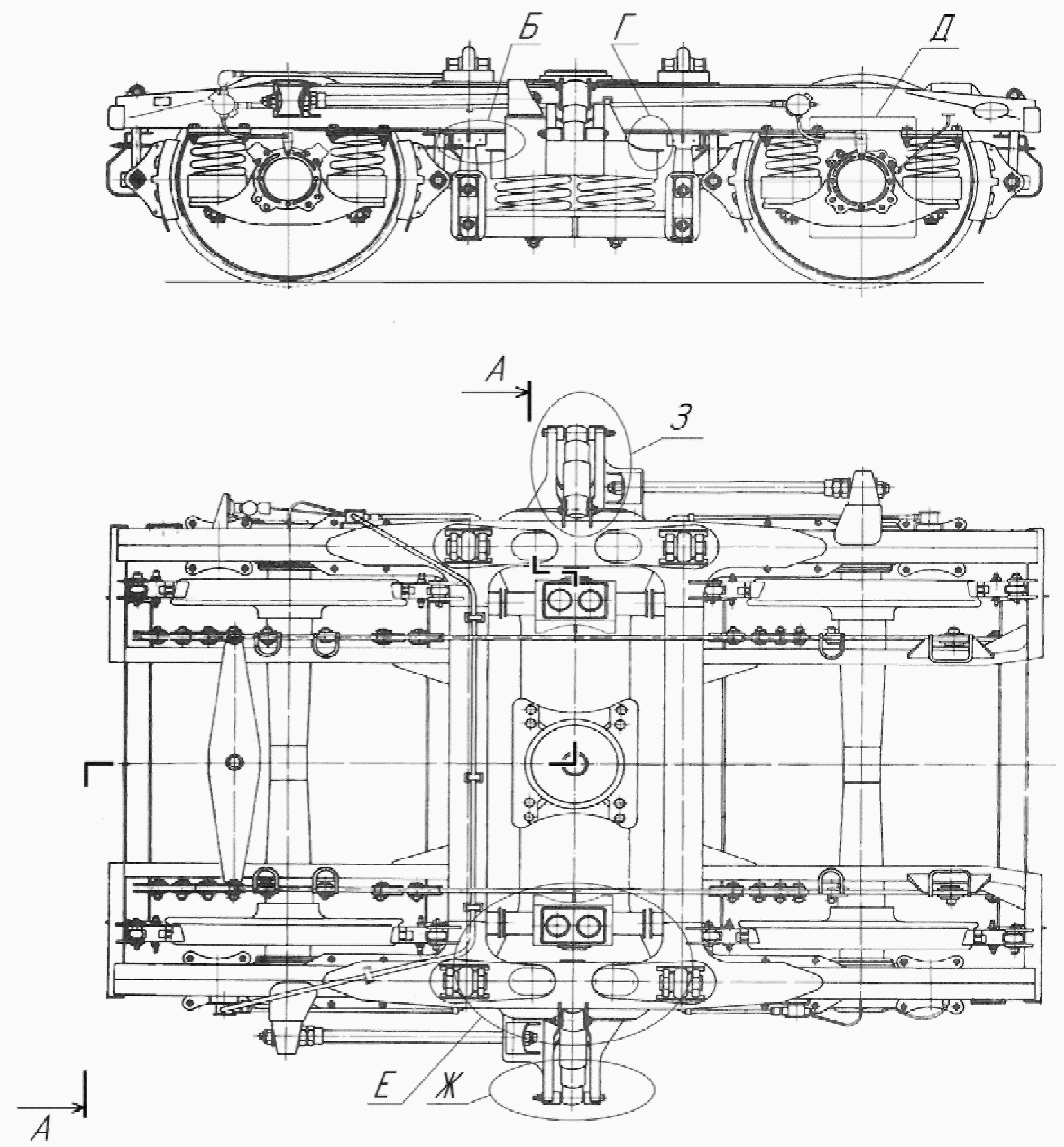

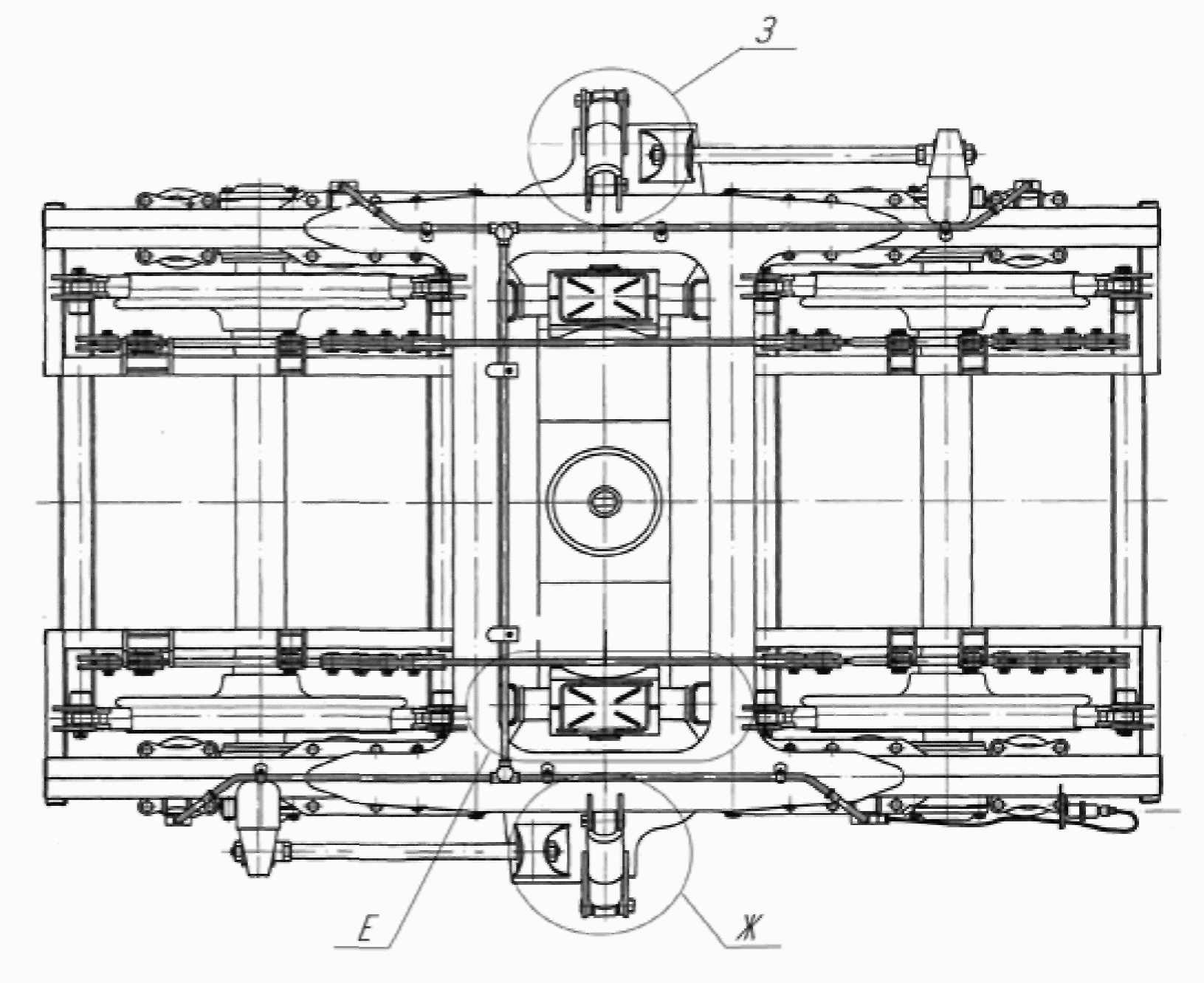

Рисунок 5 - Тележка ТВЗ-ЦНИИ-М
Продолжение рисунка 5
Продолжение рисунка 5
4.6.2.11. При подкатке тележек под вагон проверить поверхности подпятника, пятника, шкворня.
Рабочие поверхности шкворневого узла и подпятникового кольца смазать солидолом Ж ГОСТ 1033-79 или графитной смазкой УСсА ГОСТ 3333-80.
Требования к ремонту шкворневого-подпятникового узла указаны в документе "Инструкция по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов" ЦЛ-201-2011.
4.6.3. Буферные комплекты специальных вагонов пассажирского типа
При проведении ТОС выполнить осмотр буферных комплектов и смазать рабочие поверхности тарелей буферов пресс-солидолом С ГОСТ 4366-76.
4.6.4. Кузов специальных вагонов пассажирского типа
4.6.4.1. Ремонт механических повреждений в средней части крыши и на отдельных участках металлического настила пола между шкворневыми балками допускается производить наложением с наружной стороны на поврежденное место металлических накладок с клеевой композицией. В качестве клеевой и герметизирующей композиции применять мастику N 579 ТУ 6-10-1268-87 или полиуретановый клей Виланд-11К-1.
4.6.4.2. Проверить крышки люков на крыше вагона. Ослабленное крепление подтянуть, деформированные элементы креплений, потерявшие эластичность резиновые уплотнения крышки люков заменить новыми.
4.6.4.3. Проверить крепление и наличие повреждений (трещины, отколы) опорных скользунов кузова. Ослабленные крепления затянуть, повреждения устранить.
4.6.4.4. Неисправности подножек, дверей и окон устранить.
4.6.4.5. После проведения технического обслуживания или текущего ремонта вагона проверить перекос кузова (отклонение кузова от вертикального положения). Измерение производить отвесом и линейкой ГОСТ 427-75 на выверенном участке пути.
4.6.5. Привод генератора специальных вагонов пассажирского типа
4.6.5.1. При проведении ТОС специальных вагонов пассажирского типа необходимо выполнить осмотр и ремонт: в редукторах приводов вагонных генераторов текстропно-редукторных карданных приводов от торца оси колесной пары и редукторно-карданных приводов от средней части оси колесной пары, при необходимости произвести замену (долив) масла.

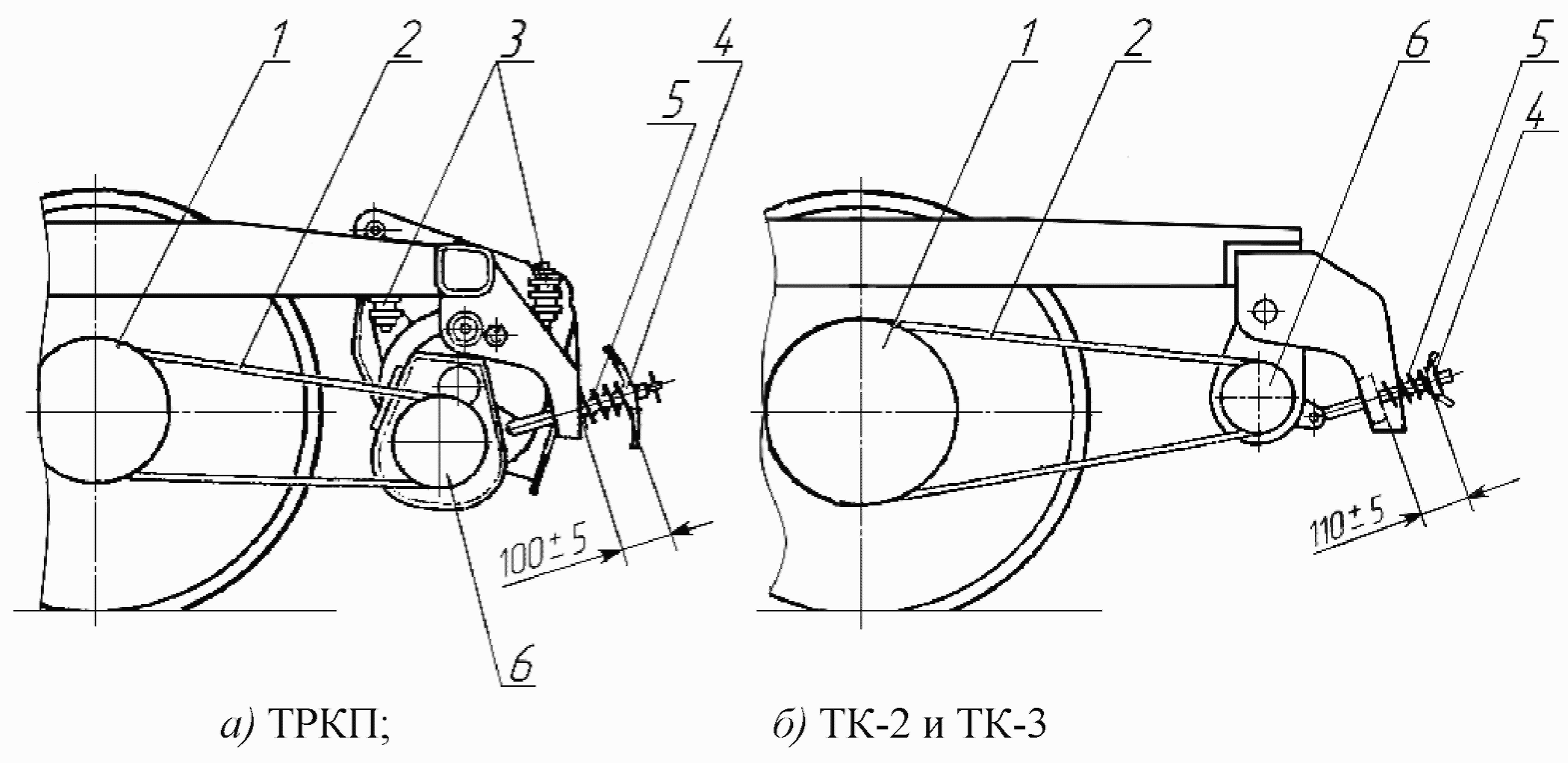

Текстропно-редукторный карданный привод от торца оси колесной пары ТРКП и ТК-2, ТК-3
1 - ведущий шкив; 2 - клиновой ремень; 3 - амортизаторы;
4 - натяжное устройство; 5 - пружина; 6 - ведомый шкив
Рисунок 6 - Общий вид привода генератора от торца оси
Проверить пружину механизма натяжения приводных ремней. Высота пружины в свободном состоянии должна быть от 130 до 140 мм.
Проверить наличие ограничительных шайб в опорах под рессорный комплект корпуса буксы колесной пары с ведущим шкивом привода.
Контролировать по наружному торцу ведущего шкива отклонение положения плоскости ведомого шкива клиноременной передачи. Взаимное смещение торцов шкивов должно быть не более 5 мм.
4.6.5.2. После установки редукторно-карданного привода от средней части оси колесной пары под вагон произвести окончательный контроль уровня масла в редукторе по мерной рейке в заправочной пробке, при необходимости масло долить до перелива. Ввернуть заливную пробку, опломбировать.
4.6.5.3. Нанести на кузов вагона знаки рисунок 6 из самоклеящейся пленки или краской по трафарету. Самоклеящаяся пленка должна соответствовать техническим требованиям, указанным в альбоме "Знаки и надписи на вагонах пассажирского парка железных дорог России" 0082-05 ПКБ ЦЛ.
Место нанесения знаков на вагоне, относящихся к смене масла, указано на рисунке 7.
Знаки, относящиеся к предыдущей замене масла в редукторе, с вагона удалить.

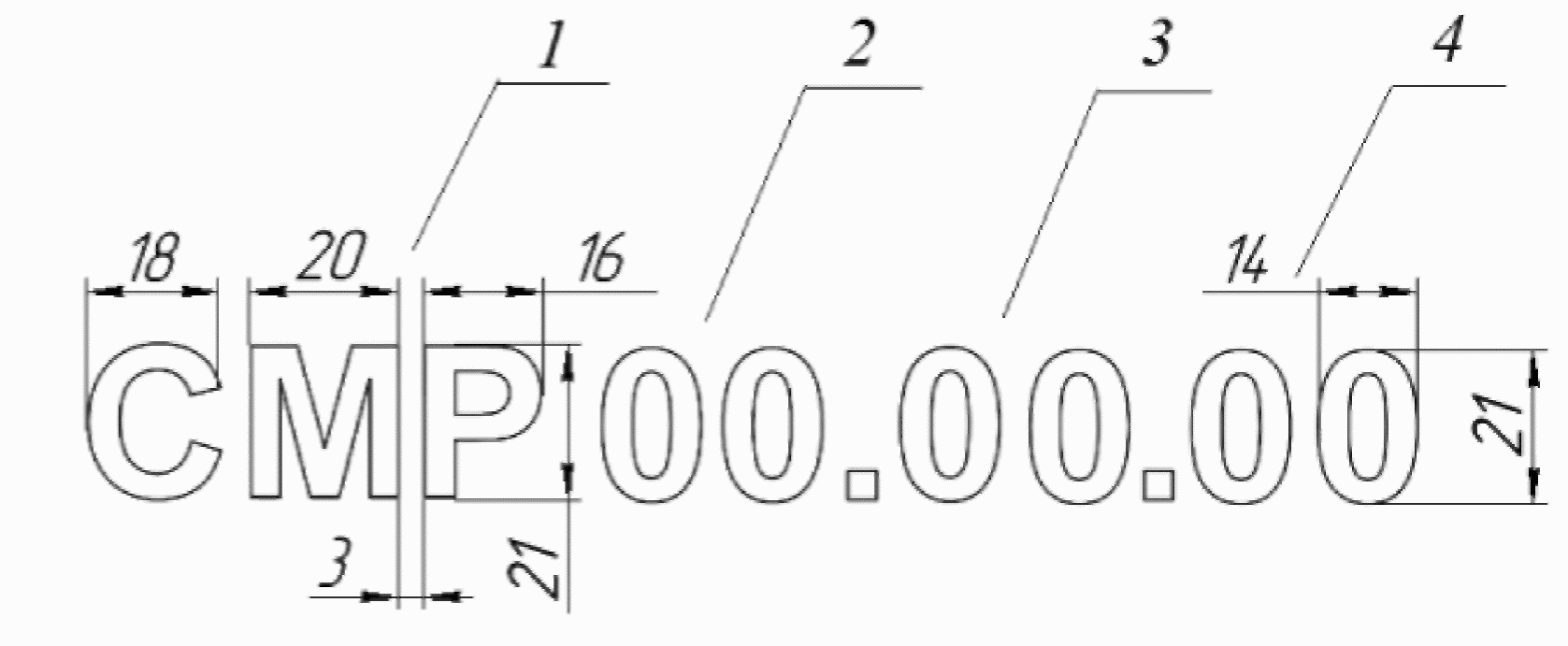

1 - условное обозначение смены масла в редукторе; 2 - две
цифры дня календарного месяца замены масла; 3 - две цифры
порядкового месяца календарного года замены масла; 4 - две
последние цифры года замены масла
Рисунок 7 - Знаки на вагоне, относящиеся
к замене масла в редукторе

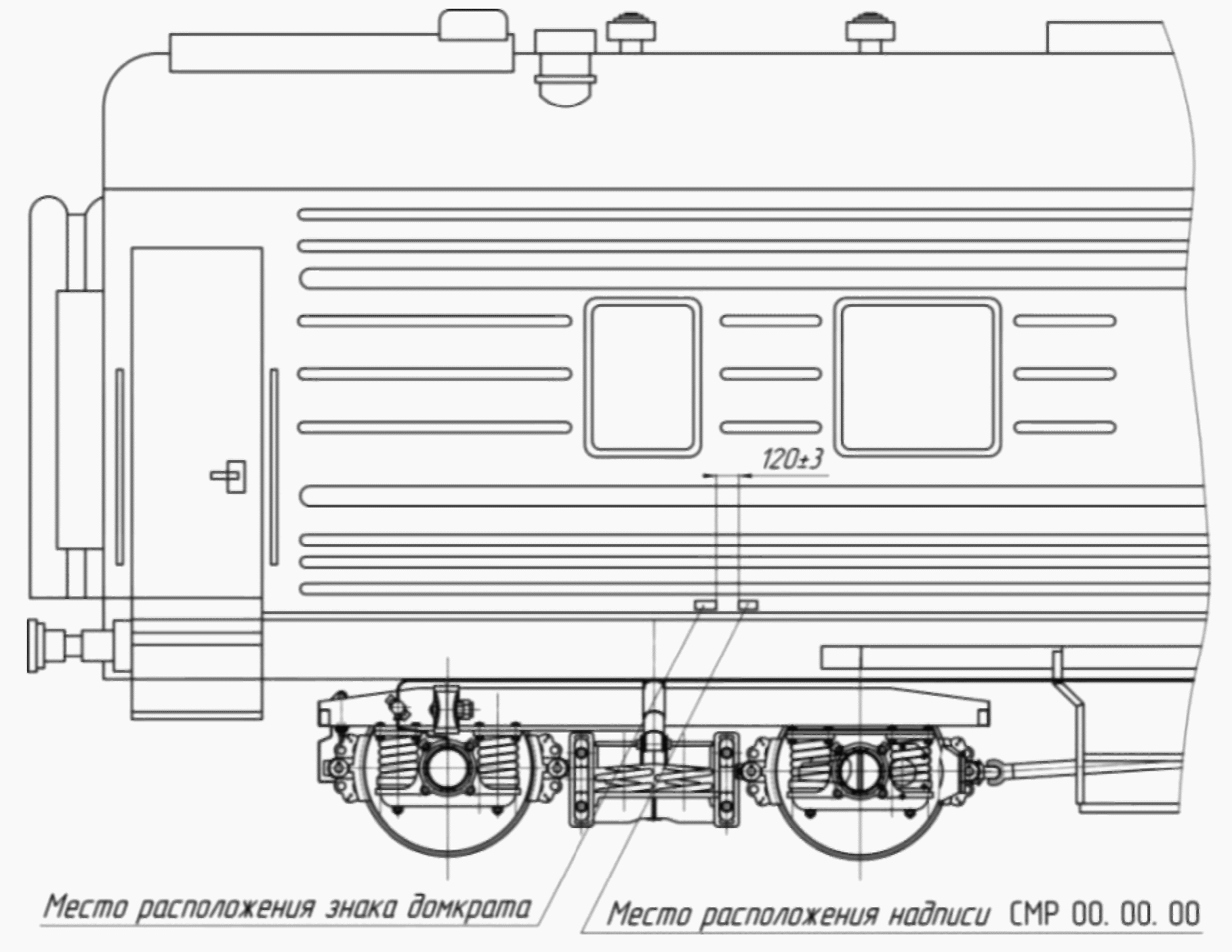

Рисунок 8 - Место расположения надписи на вагоне,
относящейся к замене масла в редукторе привода генератора
5. Порядок оформления результатов проведения ТОС
5.1. По завершении проведения ТОС специальных вагонов грузового и пассажирского типов работник (представитель), ответственный за проведение ТОС, оформляет "Акт о проведении технического осмотра специальных вагонов грузового и пассажирского типов" (далее - Акт о проведении ТОС). Форма Акта о проведении ТОС указана в Приложении Е.
5.1.1. Акт о проведении ТОС подписывает работник (представитель), ответственный за проведение ТОС, и начальник эксплуатационного вагонного депо или пункта технического обслуживания, на котором проводился ТОС.
5.1.2. Подписанный Акт о проведении ТОС хранится в эксплуатационном вагонном депо до проведения следующего планового ремонта вагонов.
5.2. После подписания Акта о проведении ТОС на специальные вагоны грузового и пассажирского типов наносится отметка о проведении ТОС.

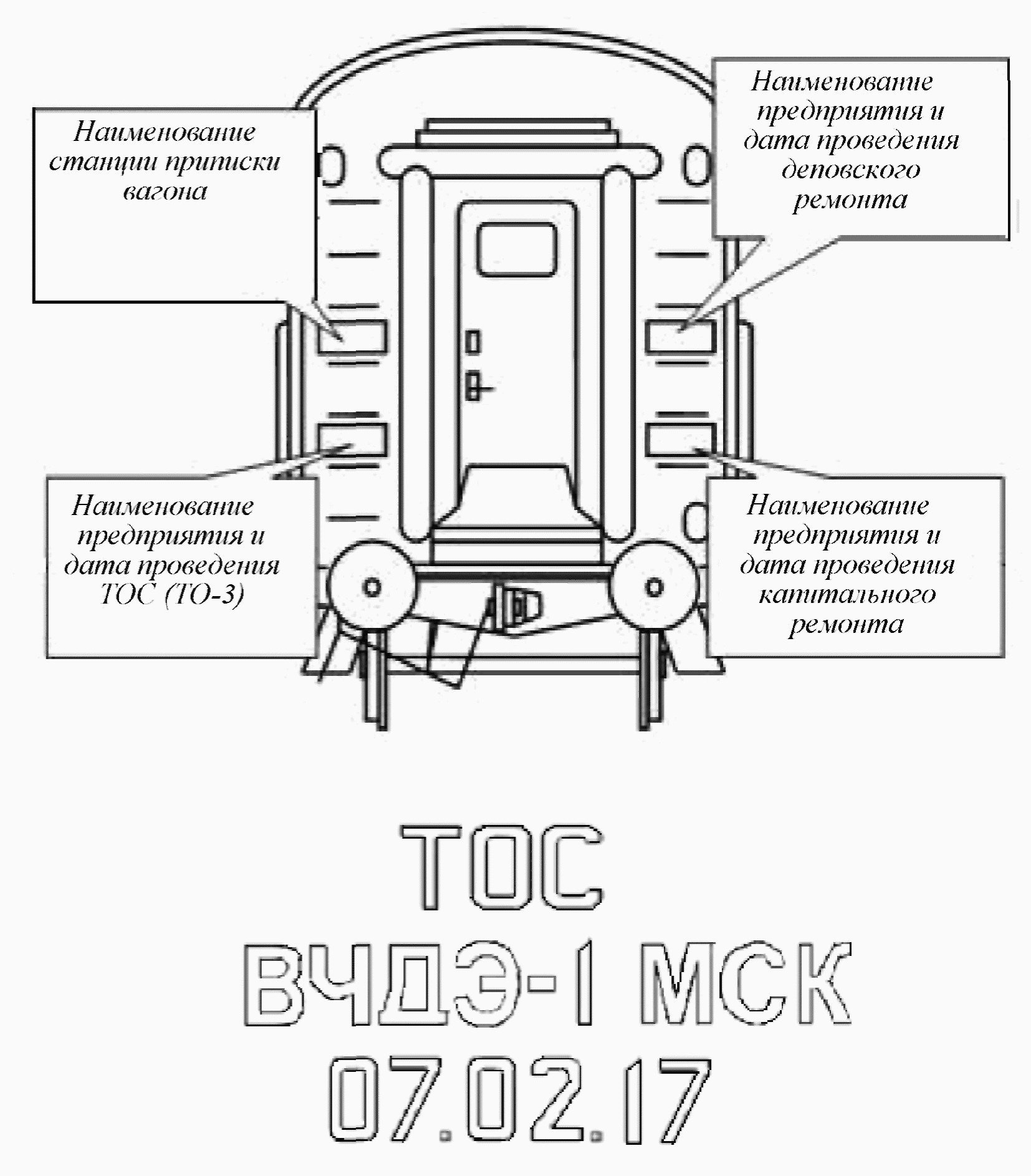

Пример нанесения отметки о проведении ТОС на специальные вагоны грузового и пассажирского типов указан в Приложении Ж.
5.2.1. Отметка о проведении ТОС наносится на кузов или раму в зависимости от конкретного рода и модели вагонов в предусмотренном месте согласно альбому-справочнику "Знаки и надписи на грузовых вагонах колеи 1520 мм" 632-2011 ПКБ ЦВ для специальных вагонов грузового типа и альбому "Знаки и надписи на вагонах пассажирского парка железных дорог России" для специальных вагонов пассажирского типа 0082-2005 ПКБ ЦЛ.
Приложение А
(справочное)
ПЕРЕЧЕНЬ
ИСПОЛЬЗОВАННОЙ НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
N п/п
Наименование документа
Реквизиты документа
1.
Правила технической эксплуатации железных дорог Российской Федерации, утверждены приказом Минтранса России от 21 декабря 2010 г. N 286 (в ред. приказа Минтранса России от 4 июля 2012 г. N 162)
2.
Инструкция по техническому обслуживанию вагонов в эксплуатации (инструкция осмотрщику вагонов), утверждена Советом по железнодорожному транспорту государств - участников Содружества, протокол от 21 - 22 мая 2009 г. N 50 (с изменениями, утвержденными на 52-м, 53-м, 55-м, 56-м, 58-м, 59-м, 61-м, 62-м, 63-м, 64-м, 65-м заседаниях Совета по железнодорожному транспорту государств - участников Содружества).
3.
Положение о продлении срока службы специальных вагонов грузового и пассажирского типа, утвержденного Управлением инфраструктуры и перевозок Федерального агентства железнодорожного транспорта 22 октября 2010 г. (в ред. извещения 32 ЦВ 1-2016 об изменении, утвержденного 21 июля 2016 г.)
4.
Положение о системе технического обслуживания и ремонта специальных вагонов грузового и пассажирского типов, утверждено распоряжением ОАО "РЖД" от 22 декабря 2016 г. N 2623р
N 758-2016 ПКБ ЦВ
5.
Руководящий документ по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524 мм), утвержден Советом по железнодорожному транспорту государств - участников Содружества, протокол от 16 - 17 октября 2012 г. N 57
6.
Руководящий документ по ремонту и техническому обслуживанию колесных пар с буксовыми узлами пассажирских вагонов магистральных железных дорог колеи 1520 (1524) мм, утверждено Советом по железнодорожному транспорту государств - участников Содружества, протокол от 4 - 5 ноября 2015 г. N 63
7.
Руководящий документ. Ремонт тележек грузовых вагонов с бесконтактными скользунами. РД 32 ЦВ 052-2009, утвержден Советом по железнодорожному транспорту государств - участников Содружества, протокол от 13 - 14 мая 2010 г. N 52
РД 32 ЦВ 052-2009
8.
Инструкция по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог, утверждена Советом по железнодорожному транспорту государств - участников Содружества, протокол от 20 - 21 октября 2010 г. Введена в действие распоряжением ОАО "РЖД" от 28 декабря 2010 г. N 2745р
9.
Правила технического обслуживания тормозного оборудования и управления тормозами железнодорожного подвижного состава, утверждены Советом по железнодорожному транспорту государств - участников Содружества, протокол от 6 - 7 мая 2014 г. N 60
10.
Общее руководство по ремонту тормозного оборудования вагонов, утверждено Советом по железнодорожному транспорту государств - участников Содружества, протокол от 18 - 19 мая 2011 г. N 54
732-ЦВ-ЦЛ
11.
Руководство "Вагоны пассажирские. Руководство по техническому обслуживанию и текущему ремонту", утверждено распоряжением ОАО "РЖД" от 30 декабря 2016 г. N 2841р
ЛВ1.0005 РЭ
12.
Редукторно-карданные приводы вагонных генераторов пассажирских ЦМВ. Руководство по ремонту, утверждено ОАО "РЖД" в 2006 г.
038 ПКБ ЦЛ/ПКТБВ-04РД
и дополнение к нему
054 ПКБ ЦЛ-2009
13.
Альбом-справочник "Знаки и надписи на вагонах грузового парка железных дорог колеи 1520 мм", утвержден Советом по железнодорожному транспорту государств - участников Содружества, протокол от 16 - 17 октября 2012 г. N 57
632-2011 ПКБ ЦВ
14.
Инструкция по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов, утверждена Советом по железнодорожному транспорту государств - участников Содружества, протокол от 17 - 18 мая 2012 г. N 56
ЦЛ-201-2011
15.
Пружины и рессоры рессорного подвешивания пассажирских вагонов
РТМ 32 ЦВ 1-87 - РТМ 32 ЦВ 29-87
16.
Вагоны пассажирские. Поводок тележки. Руководство по эксплуатации
НТ-0200 РЭ
17.
Инструкция по охране труда для осмотрщика вагонов, осмотрщика-ремонтника вагонов и слесаря по ремонту подвижного состава в вагонном хозяйстве ОАО "РЖД", утверждена распоряжением ОАО "РЖД" от 9 января 2014 г. N 4р
ИОТ РЖД-4100612-ЦВ-014-2013
18.
Реестр средств измерений и средств допускового контроля, предназначенных для линейно-угловых измерений в вагонном хозяйстве, утвержден ОАО "РЖД" 19 февраля 2016 г.
709-2016 ПКБ ЦВ
19.
ГСИ. Порядок проведения поверки средств измерений. Организация и порядок проведения, постановление Госстандарта России от 8 июля 1994 г. N 125
ПР 50.2.006-94
20.
Руководство по ремонту и техническому обслуживанию редукторно-карданных приводов пассажирских вагонов, утверждено Советом по железнодорожному транспорту государств - участников Содружества, протокол от 18 - 19 мая 2011 г. N 54
РД 32 ЦЛ 032-2010
21.
Руководство по эксплуатации электрооборудования пассажирских вагонов, утверждено Советом по железнодорожному транспорту государств - участников Содружества, (Приложение N 21 к протоколу от 18 - 19 мая 2011 г. N 54)
РД 32 ЦЛ 033-2010
22.
Комплект технологических карт на проведение сокращенного опробования автотормозов в соответствии с порядком проведения сокращенного опробования автотормозов в поездах, утвержден Управлением вагонного хозяйства Центральной дирекции инфраструктуры 27 ноября 2012 г.
ТК-395
23.
"Инструкция по сварке и наплавке при ремонте грузовых вагонов", утверждена Советом по железнодорожному транспорту государств - участников Содружества, Протокол от 4 - 5 ноября 2015 г. N 63
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
24.
"Инструкция по сварке и наплавке узлов и деталей при ремонте пассажирских вагонов" ЦЛ-201-2011, утверждена Советом по железнодорожному транспорту государств - участников Содружества (Протокол от 17 - 18 мая 2012 г. N 56)
ЦЛ-201-2011
25.
Альбом "Знаки и надписи на вагонах пассажирского парка железных дорог России", утвержден ОАО "РЖД" 13 июля 2005 г.
0082-2005 ПКБ ЦЛ
Приложение Б
(справочное)
ПЕРЕЧЕНЬ
РЕГЛАМЕНТНЫХ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ ПРОВЕДЕНИИ ТОС
СПЕЦИАЛЬНЫХ ВАГОНОВ ГРУЗОВОГО ТИПА
N п/п
Наименование работ
1.
Колесная пара
1.1.
Измерение толщины гребня
1.2.
Измерение толщины обода колеса по кругу катания
1.3.
Остукивание молотком поверхности катания колес с целью выявления трещин
1.4.
Выявление трещин в ободе, диске и ступице колес
1.5.
Выявление трещин в любой части оси колесной пары
1.6.
Выявление проката по кругу катания (измерение при наличии)
1.7.
Выявление неравномерного проката (измерение при наличии)
1.8.
Выявление вертикального подреза гребня (измерение при наличии)
1.9.
Выявление ползунов (выбоин) (измерение при наличии)
1.10.
Выявление протертости средней части оси (измерение при наличии)
1.11.
Выявление контакта с электродом или электросварочным проводом
1.12.
Выявление сдвига или ослабления ступицы колеса на подступичной части оси
1.13.
Выявление выщербин на поверхности катания колеса (измерение при наличии)
1.14.
Выявление кольцевых выработок на поверхности катания колеса
1.15.
Выявление местного уширения обода колеса (измерение при наличии)
1.16.
Выявление поверхностного откола наружной грани колеса
1.17.
Выявление повреждения поверхности катания колеса ("навар") (измерение при наличии)
1.18.
Выявление остроконечного наката
1.19.
Контроль наличия бирок
1.20.
Остукивание смотровой крышки ниже ее центра для определения исправности торцевого крепления
1.21.
Осмотр корпуса буксы, лабиринтного кольца
1.22.
Выявление вмятин смотровой крышки, выпуклостей и протертостей
1.23.
Выявление ослабления болтового крепления смотровой или крепительной крышек букс
1.24.
Выявление разрушения или трещин корпусов букс, крышек смотровых и крепительных
1.25.
Выявление сдвига корпуса буксы вдоль оси
1.26.
Выявление выброса смазки на диск и обод колеса, вызванного перегревом подшипников
2.
Тележка
2.1.
Выявление трещин в литой боковой раме, надрессорной балке литой конструкции
2.2.
Выявление деформации боковой рамы (изгиб, пропеллерность)
2.3.
Измерение суммарного зазора между скользунами с обеих сторон тележки
2.4.
Выявление трещин в балансире, соединительной или шкворневой балке трехосной тележки
2.5.
Выявление трещин в консолях соединительной балки четырехосных тележек
2.6.
Выявление трещин в подпятнике, пятнике в видимой для осмотрщика вагонов при осмотре зоне
2.7.
Выявление обрыва заклепки или болта крепления пятника или подпятника
2.8.
Выявление откола направляющего буртика
2.9.
Выявление откола ушков в местах крепления фрикционных планок
2.10.
Выявление излома крепления фрикционных планок
2.11.
Выявление ослабления крепления фрикционных планок
2.12.
Выявление трещин в верхнем скользуне тележки типа 18-100
2.13.
Выявление отсутствия или излома скользуна тележки типа 18-100
2.14.
Выявление отсутствия болта крепления колпака скользуна тележки типа 18-100
2.15.
Выявление трещин в верхнем скользуне трехосных тележек
2.16.
Выявление излома или отсутствия колпака скользуна тележки или планки скользуна трехосных тележек
2.17.
Выявление отсутствия валиков, соединяющих балансиры с хоботами боковин трехосных тележек или подкладок боковин
2.18.
Выявление обрыва или отсутствия болта, соединяющего шкворневую с поперечными или надрессорными балками трехосных тележек
2.19.
Выявление отсутствия или излома планки скользуна трехосных тележек
2.20.
Выявление отсутствия или излома шкворня в тележках всех типов вагонов
2.21.
Выявление обрыва или отсутствия заклепки фрикционной планки
2.22.
Выявление излома, трещин в клине амортизатора; излома упорного бурта клина амортизатора
2.23.
Выявление завышения или занижения фрикционного клина порожнего вагона
2.24.
Выявление необычного износа клина или неприлегания его вертикальной поверхности к фрикционной планке
2.25.
Выявление трещин, изломов на наклонной поверхности фрикционного клина
2.26.
Выявление трещин, изломов, отколов износостойкой фрикционной планки
2.27.
Выявление повреждения износостойких элементов: трещин, изломов, отколов чугунного фрикционного клина, составных планок фрикционных в узле гасителя колебаний; изломов, трещин, механических повреждений, деформаций чаш подпятника, скоб сменных в буксовом проеме
2.28.
Выявление трещин в деталях рессорного и люлечного подвешивания, доступных для визуального контроля при осмотре вагонов или в видимой зоне, трещины предохранительных скоб и неисправности их крепления, трещины поддонов центрального подвешивания тележек КВЗ-И2
2.29.
Выявление трещин в балках, в сварных швах рамы тележки КВЗ-И2
2.30.
Измерение суммарного зазора между горизонтальными скользунами с обеих сторон тележки типа КВЗ-И2
2.31.
Выявление изломов, отколов, трещин витков пружин
2.32.
Выявление отсутствия одной пружины
2.33.
Выявление протертостей, коррозийных повреждений сечения витков
2.34.
Выявление смыкания витков пружин
2.35.
Выявление смещения опорных витков
2.36.
Выявление изломов или трещин хомута, листов рессор, пружин
2.37.
Выявление трещин, изломов, смыкания витков надбуксовой пружины тележки КВЗ-И2
2.38.
Выявление сдвига (перекоса) эллиптической рессоры, листа эллиптической рессоры, планок и пружин рессорного комплекта тележки КВЗ-И2
2.39
Выявление излома или трещин наконечника эллиптической рессоры тележки КВЗ-И2
2.40.
Выявление излома или трещин в деталях центрального люлечного подвешивания тележки КВЗ-И2
3.
Рама вагона
3.1.
Выявление изломов или трещин, переходящих с горизонтальной на вертикальную полку хребтовой, боковой, шкворневой или концевой балки
3.2.
Выявление продольных трещин в балках рамы (измерение при наличии)
3.3.
Выявление трещин в надпятниковой плите (фланце) пятника (измерение при наличии)
3.4.
Выявление вертикальных, продольных и наклонных трещин любой длины (если они проходят более чем через одно отверстие для болтов или заклепок)
3.5.
Выявление обрыва сварных швов
3.6.
Выявление обрыва или отсутствия заклепок заклепочного соединения
3.7.
Выявление обрыва или ослабления (отсутствие) деталей болтового крепления пятника к раме вагона
3.8.
Выявление трещин в узлах сочленения хребтовой и шкворневой балок
3.9.
Выявление трещин или разрывов верхнего или вертикального листа поперечной шкворневой или концевой балок рамы
3.10.
Выявление вертикального прогиба продольных балок у четырех- и шестиосных грузовых вагонов (измерение при наличии)
4.
Кузов
4.1.
Выявление трещин и пробоин кузовов
4.2.
Выявление обрыва сварного шва соединения стойки с обвязкой или балкой рамы
4.3.
Выявление повреждения крыши, обшивки, пола, потолочных или боковых люков
4.4.
Выявление отсутствия двери или дверного упора
4.5.
Выявление повреждений крепления или изгиба дверных рельсов
4.6.
Выявление повреждения направляющих, угрожающего падением двери на путь
4.7.
Выявление перекоса кузова вагона (измерение при наличии)
4.8.
Выявление уширения кузова вагона (измерение при наличии)
4.9.
Выявление повреждений бортов платформы
4.10.
Выявление повреждений на досках пола платформы
4.11.
Выявление повреждений металлического настила пола платформы
4.12.
Выявление трещин котла цистерны, вызывающих течь
4.13.
Выявление сдвига котла (измерение при наличии)
4.14.
Выявление ослабления или обрыва пояса котла цистерны
4.15.
Выявление неисправностей и повреждений, нарушающих прочность крепления поручней, подножек и переходных площадок
4.16.
Выявление повреждений и неисправностей петель и запоров
4.17.
Выявление обрыва раскоса
4.18.
Выявление открытых загрузочных люков
4.19.
Выявление трещин в сварных соединениях кронштейнов крепления привода механизма разгрузки
4.20.
Контроль крепления крышки загрузочного люка вагона-хоппера
4.21.
Выявление неисправностей механизмов разгрузки, приводящих к потере груза
4.22.
Выявление повреждений механизма открывания бортов, механизма блокировки, проворачивания собачки, отогнутый или не совпадающий с опорой шип вагона-думпкара
4.23.
Выявление отсутствия противовеса валика или шплинта в рычагах механизма открывания бортов или валика опоры кузова вагона-думпкара
4.24.
Выявление ослабление болтов крепления корпуса амортизатора вагона-думпкара
4.25.
Выявление изломов ушка разгружающего цилиндра вагона-думпкара
5.
Автосцепное устройство
5.1.
Контроль автосцепки шаблоном N 873
5.2.
Выявление трещин в корпусе автосцепки, излома деталей механизма
5.3.
Выявление износа или других повреждений деталей механизма автосцепки, при которых возможен саморасцеп
5.4.
Выявление уширения зева, износов рабочих поверхностей по контуру зацепления автосцепки
5.5.
Контроль наличия валика подъемника автосцепки
5.6.
Выявление незакрепленного или закрепленного нетиповым способом валика подъемника, недействующего предохранителя замка от саморасцепа
5.7.
Выявление трещин тягового хомута, трещин или изломов клина (валика) тягового хомута
5.8.
Выявление излома или трещин центрирующей балочки, маятниковой подвески, неправильно поставленных маятниковых подвесок (широкими головками вниз)
5.9.
Выявление неисправного или нетипового крепления клина или валика тягового хомута
5.10.
Выявление трещин или сквозной потертости корпуса поглощающего аппарата, повреждения поглощающего аппарата, вызывающего потерю упругих свойств
5.11.
Измерение расстояния от упора головы автосцепки до наиболее выступающей части розетки
5.12.
Выявление ослабления болтов или нетипового крепления планки, поддерживающей тяговый хомут
5.13.
Выявление трещин или излома планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров
5.14.
Выявление погнутости расцепного рычага
5.15.
Измерение длины цепи расцепного привода
5.16.
Выявление незаваренных звеньев или надрывов в них, нетипового способа прикрепления цепи расцепного привода
5.17.
Измерение высоты оси автосцепки над уровнем головки рельсов
5.18.
Измерение зазора между потолком розетки и хвостовиком корпуса автосцепки
5.19.
Выявление наличия посторонних предметов под головками маятниковых подвесок и на центрирующей балочке
5.20.
Выявление наличия посторонних предметов под хвостовиком автосцепки
5.21.
Контроль наличия сигнального отростка замка
5.22.
Выявление излома направляющего зуба замка (определяемого по выходу его из отверстия корпуса автосцепки)
6.
Тормозное оборудование
6.1.
Выявление неисправных деталей тормозного оборудования (воздухораспределителя, авторежима, концевого или разобщительного крана, выпускного клапана, рабочей камеры)
6.2.
Выявление неисправных тормозного цилиндра, резервуаров
6.3.
Выявление повреждения воздухопроводов: трещин, прорывов, протертостей и расслоений соединительных рукавов, трещин, надломов и вмятин на воздухопроводах, неплотности соединений, ослабления трубопровода в местах крепления
6.4.
Выявление деталей (приборов) тормозного оборудования с истекшим межремонтным сроком эксплуатации
6.5.
Выявление неисправности, нетипового крепления деталей механической части, триангелей, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков
6.6.
Выявление трещин или изломов в деталях механической части, отколов проушин колодки
6.7.
Выявление неправильного крепления колодки в башмаке, неисправного или отсутствия предохранительных устройства и балки авторежима, нетиповых деталей и шплинтов в узлах
6.8.
Выявление неисправного ручного тормоза
6.9.
Выявление ослабления крепления деталей рычажной передачи
6.10.
Выявление неотрегулированной рычажной передачи
6.11.
Измерение толщины колодок в соответствии с Инструкцией осмотрщику вагонов
6.12.
Контроль крепления всех приборов, арматуры и трубопровода на вагоне
6.13.
Выявление неисправности или отсутствия предохранительных и поддерживающих скоб и устройств
6.14.
Контроль наличия и правильности установки устройств, фиксирующих усилие затяжки крепежных гаек (шплинтов, стопорных планок, шайб, контргаек)
6.15.
Контроль наличия валиков рычажной передачи, зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90 град., предохранителя валика подвески триангеля
6.16.
Контроль правильности соединения рукавов тормозной магистрали, открытия концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления
6.17.
Контроль правильности включения режимов воздухораспределителей на каждом вагоне с учетом наличия авторежима, в том числе в соответствии с загрузкой и типом колодок
6.18.
Контроль наличия утечек воздуха в тормозном оборудовании.
Контроль действия автотормозов на чувствительность к торможению и отпуску
6.19.
Контроль соответствия выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опорной балки на тележке, авторежима
6.20.
Контроль правильности регулирования рычажной передачи и действия автоматических регуляторов, выхода штока тормозных цилиндров
6.21.
Проверка действия тормоза
Приложение В
(справочное)
ПЕРЕЧЕНЬ
РЕГЛАМЕНТНЫХ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ ПРОВЕДЕНИИ ТОС
СПЕЦИАЛЬНЫХ ВАГОНОВ ПАССАЖИРСКОГО ТИПА
N п/п
Наименование работ
1.
Колесная пара
1.1.
Измерение толщины гребня
1.2.
Измерение толщины обода колеса по кругу катания
1.3.
Остукивание молотком поверхности катания колес с целью выявления трещин
1.4.
Выявление трещин в ободе, диске и ступице колес
1.5.
Выявление трещин в любой части оси колесной пары
1.6.
Выявление проката по кругу катания (измерение при наличии)
1.7.
Выявление неравномерного проката (измерение при наличии)
1.8.
Выявление вертикального подреза гребня (измерение при наличии)
1.9.
Выявление ползунов (выбоин) (измерение при наличии)
1.10.
Выявление протертости средней части оси (измерение при наличии)
1.11.
Выявление контакта с электродом или электросварочным проводом
1.12
Выявление сдвига или ослабления ступицы колеса на подступичной части оси
1.13.
Выявление выщербин на поверхности катания колеса (измерение при наличии)
1.14.
Выявление кольцевых выработок на поверхности катания колеса
1.15.
Выявление местного уширения обода колеса (измерение при наличии)
1.16.
Выявление поверхностного откола наружной грани колеса
1.17.
Выявление повреждения поверхности катания колеса ("навар") (измерение при наличии)
1.18.
Выявление остроконечного наката
1.19.
Контроль наличия бирок
1.20.
Остукивание смотровой крышки ниже ее центра для определения исправности торцевого крепления
1.21.
Осмотр корпуса буксы, лабиринтного кольца
1.22.
Выявление вмятин смотровой крышки, выпуклостей и протертостей
1.23.
Выявление ослабления болтового крепления смотровой или крепительной крышек букс
1.24.
Выявление разрушения или трещин корпусов букс, крышек смотровых и крепительных
1.25.
Выявление сдвига корпуса буксы вдоль оси
2.
Тележка
2.1.
Выявление трещин в балках; в сварных швах рамы
2.2.
Выявление трещин на раме тележки и надрессорной балки
2.3.
Выявление трещин в деталях надбуксового и люлечного подвешивания тележек КВЗ-5, КВЗ-ЦНИИ и ТВЗ-ЦНИИ-М
(выявление изломов, отколов, трещин витков пружин;
выявление отсутствия одной пружины;
выявление протертостей, коррозийных повреждений сечения витков;
выявление смыкания витков пружин;
выявление смещения опорных витков;
выявление изломов или трещин хомута, листов рессор, пружин;
выявление сдвига (перекоса) планок и пружин рессорного комплекта)
2.4.
Выявление трещин на вертикальных (боковых, торцевых) скользунах, на коробках горизонтальных скользунов
2.5.
Выявление трещин предохранительных скоб и неисправностей их крепления, трещин поддонов центрального подвешивания тележек КВЗ-5, КВЗ-ЦНИИ и ТВЗ-ЦНИИ-М
2.6.
Выявление трещин в подпятнике
2.7.
Выявление неисправности крепления подпятников
2.8.
Выявление трещин в продольных поводках тележек КВЗ-ЦНИИ
2.9.
Измерение суммарного зазора между скользунами вертикальными (с одной стороны тележки): КВЗ-ЦНИИ, ТВЗ-ЦНИИ-М: зазор не более 30 мм, при этом зазор между вертикальными скользунами поперечной балки и рамой надрессорной балки должен быть не менее 5 мм;
у тележек КВЗ-5 зазор не более 8 мм, у тележек ЦМВ зазор не более 16 мм;
разность зазоров, относящихся к одной продольной балке, не должна превышать 6 мм
2.10.
Превышение кромки вкладыша-скользуна над кромкой коробки надрессорной балки тележек КВЗ-ЦНИИ, ТВЗ-ЦНИИ-М (измерение при наличии) не менее 11 мм
2.11.
Измерение суммарного зазора между горизонтальными скользунами с обеих сторон тележки (кроме КВЗ-ЦНИИ) (зазор не более 6 мм или не менее 2 мм)
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
2.12.
Измерение зазора между упорной кромкой подпятника и пятником в тележках КВЗ-ЦНИИ (зазор не менее 9 мм, но не более 18 мм вагон)
2.13.
Выявление зазора между втулкой шпинтона и затянутой корончатой гайкой
2.14.
Выявление зазора или неправильной установки или отсутствия тарельчатых пружин между втулкой и корончатой гайкой
2.15.
Контроль наличия корончатой гайки или ее шплинта
2.16.
Измерение зазора между надрессорной балкой и рамой тележки или планкой на раме тележки типа КВЗ-5, КВЗ-ЦНИИ (зазор не менее 20 мм, но не более 100 мм под брутто)
2.17.
Измерение зазора между рамой тележки и потолком буксы у тележек:
КВЗ-ЦНИИ, ТВЗ-ЦНИИ-М, КВЗ-5 не менее 56 мм под тарой,
ЦМВ менее 43 мм под тарой
2.18.
Наличие зазора между опорной шайбой предохранительного болта и сферой для поддона тележек КВЗ-ЦНИИ, ТВЗ-ЦНИИ-М (отсутствие зазора - не допускается)
2.19.
Измерение зазора между опорной балкой и подвеской надрессорной балки тележек типа ЦМВ не менее 20 мм
2.20.
Выявление ослабления крепления или разрушение резиновых пакетов поводков тележек КВЗ-ЦНИИ и ТВЗ-ЦНИИ-М
2.21.
Измерение зазора между корпусом гасителя колебаний и кронштейном надрессорной балки: зазор не менее 7 мм
2.22.
Выявление неисправностей гасителя колебаний:
отсутствие или сильный износ втулок в головках гасителей колебаний, протертости корпуса гасителя колебаний, перекос головки гасителя колебаний более 5 мм;
утечка масла из гасителя колебаний (в виде капель или сильного замасливания корпуса)
2.23.
Выявление трещин, смятия и изломов корпуса или защитного кожуха гасителя колебаний
2.24.
Выявление трещин, обрывов или погнутости кронштейнов крепления гасителей, отсоединение штока от верхней крепительной головки гасителя колебаний
2.25.
Выявление отсоединения защитного кожуха от верхней головки
2.26.
Выявление ослабления крепления фрикционных гасителей гайкой
2.27.
Выявление отсутствующих фиксирующих шайб, шплинтов гасителя колебаний
2.28.
Выявление выпуклости резины, в креплении поводка, по отношению к металлической армировке пакета
2.29.
Выявление ослабления, трещин, изломов предохранительных устройств
3.
Рама вагона
3.1.
Выявление трещин в балках рамы
3.2.
Выявление обрыва сварного шва
3.3.
Выявление обрыва заклепок крепления балок рамы
3.4.
Выявление ослабления заклепочного крепления пятника к раме вагона
4.
Кузов
4.1.
Выявление перекоса кузова вагона (измерение при наличии)
4.2.
Выявление повреждений крепления поручней, подножек и переходных площадок
4.3.
Выявление трещин в валике крепления переходной площадки
4.4.
Выявление отсутствия или неисправности шунтов заземления между кузовом и тележкой и между тележкой и буксой
5.
Автосцепное оборудование
5.1.
Контроль автосцепки шаблоном N 873
5.2.
Выявление трещин корпуса автосцепки, излома деталей механизма
5.3.
Выявление износа или других повреждений деталей механизма автосцепки, при которых возможен саморасцеп
5.4.
Выявление уширения зева, износов рабочих поверхностей по контуру зацепления автосцепки
5.5.
Контроль наличия валика подъемника автосцепки
5.6.
Выявление незакрепленного или закрепленного нетиповым способом валика подъемника, недействующего предохранителя замка от саморасцепа
5.7.
Выявление трещин тягового хомута, трещин или изломов клина (валика) тягового хомута
5.8.
Выявление излома или трещин центрирующей балочки, маятниковой подвески, неправильно поставленных маятниковых подвесок (широкими головками вниз)
5.9.
Выявление неисправного или нетипового крепления клина или валика тягового хомута
5.10.
Выявление трещин или сквозной потертости корпуса поглощающего аппарата, повреждения поглощающего аппарата, вызывающего потерю упругих свойств
5.11.
Измерение расстояния от упора головы автосцепки до наиболее выступающей части розетки
5.12.
Выявление ослабления болтов или нетипового крепления планки, поддерживающей тяговый хомут
5.13.
Выявление трещин или излома кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров
5.14.
Выявление погнутости расцепного рычага
5.15.
Измерение длины цепи расцепного привода
5.16.
Выявление незаваренных звеньев или надрывов в них, нетипового способа прикрепления цепи расцепного привода
5.17.
Измерение высоты оси автосцепки над уровнем головки рельсов
5.18.
Измерение зазора между потолком розетки и хвостовиком корпуса автосцепки (зазор не менее 25 мм)
5.19.
Выявление наличия посторонних предметов под головками маятниковых подвесок и на центрирующей балочке
5.20.
Выявление наличия посторонних предметов под хвостовиком автосцепки
5.21.
Выявление излома сигнального отростка замка
5.22.
Выявление излома направляющего зуба замка (определяемого по выходу его из отверстия корпуса автосцепки)
5.23.
Проверить высоту оси автосцепки над уровнем головки рельсов в соответствии с Инструкцией осмотрщику вагонов
6.
Буферные устройства
6.1.
Выявление трещин в стаканах, излома пружин буферных комплектов и безбуферных устройств
6.2.
Выявление трещин в концевых балках, в стаканах, излома пружин буферных комплектов и безбуферных комплектов
6.3.
Выявление накладок на рабочих поверхностях буферных тарелей
6.4.
Выявление износа кромок съемных тарелей и ослабления более трех заклепок
6.5.
Выявление ослабления или нетипового крепления буферных комплектов
6.6.
Выявление провернутых стержней буферов относительно стаканов
7.
Тормозное оборудование
7.1.
Выявление неисправного выпускного клапана
7.2.
Выявление неисправного тормозного цилиндра
7.3.
Выявление неисправного запасного резервуара
7.4.
Выявление неисправной рабочей камеры
7.5.
Выявление трещин и отколов корпуса разобщительного крана, излома и деформации ручки разобщительного крана
7.6.
Проверка надежности крепления концевых кранов и управления концевыми кранами и разобщительными кранами на воздухопроводах
7.7.
Выявление деталей (приборов) тормозного оборудования с истекшим межремонтным сроком эксплуатации.
Проверка наличия на кузове вагона трафарета с датой следующей замены прибора
7.8.
Выявление утечки воздуха в соединениях воздухораспределителя, электровоздухораспределителя или переключательного клапана
7.9.
Выявление повреждения воздухопроводов
7.9.1.
Проверить наличие на соединительном рукаве бирки с клеймом АКП и датой ремонта (число, месяц и две последние цифры года).
Проверить правильность соединения и отсутствие повреждений рукавов. При наличии повреждений (прорывы, трещины, вздутие, протертости и расслоения; повреждения штуцера соединительной головки) соединительный рукав заменить.
Проверить отсутствие касания штепсельных разъемов электрических межвагонных соединений головок соединительных рукавов.
Расстояние между головками соединительных рукавов и разъемами межвагонного электрического соединения должно быть не менее 100 мм.
Проверить отсутствие касания головок соединительных рукавов с тормозной магистралью.
Проверить правильность соединения рукавов тормозной магистрали, открытия концевых кранов между вагонами и разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления
7.9.2.
Выявление трещин, надломов и вмятин на воздухопроводах, неплотности соединений, ослабления трубопровода в местах крепления
7.10.
Выявление неисправности, нетипового крепления деталей механической части - траверс, рычагов, тяг, подвесок, авторегулятора рычажной передачи, башмаков
7.11.
Выявление трещин или изломов в деталях механической части, отколов проушин колодки
7.12.
Выявление неправильного крепления колодки в башмаке, неисправного или отсутствия предохранительных устройства, нетиповых деталей и шплинтов в узлах
7.13.
Выявление ослабления крепления деталей
7.14.
Контроль правильности регулирования рычажной передачи и действия автоматических регуляторов, выхода штока тормозных цилиндров
7.15.
Измерение толщины колодок в соответствии с Инструкцией осмотрщика вагонов
7.16.
Выявление ослабления крепления всех приборов, арматуры и трубопровода на вагоне
7.17.
Выявление неисправности или отсутствия предохранительных и поддерживающих скоб и устройств
7.18.
Контроль наличия и правильности установки устройств, фиксирующих усилие затяжки крепежных гаек (шплинтов, стопорных планок, шайб, контргаек)
7.19.
Выявление отсутствия валиков рычажной передачи, зафиксированных от выпадения шайбой и типовым шплинтом с разведенными усиками на угол не менее 90°
7.20.
Проверка действия тормозов
8.
Подвагонное оборудование
8.1.
Выявление трещин, изломов или отсутствие деталей крепления аккумуляторного ящика
8.2.
Выявление неисправностей болтов подвески, запоров крышек аккумуляторных ящиков
8.3.
Выявление трещин, изломов подвагонной электромагистрали и межвагонных соединений
8.4.
Выявление трещин, изломов магистрали электропневматического тормоза
Приложение Г
(справочное)
ПЕРЕЧЕНЬ
РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ВНУТРЕННЕГО
ОБОРУДОВАНИЯ, СИСТЕМЫ ВОДОСНАБЖЕНИЯ, СИСТЕМЫ ОТОПЛЕНИЯ,
СИСТЕМЫ ВЕНТИЛЯЦИИ, СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА,
СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ СПЕЦИАЛЬНЫХ ВАГОНОВ
ПАССАЖИРСКОГО ТИПА
N п/п
Наименование работ
1.
Выявление отказа генератора или предохранителей в его силовых цепях и цепях аккумуляторной батареи
2.
Выявление отказа в системе люминесцентного освещения, при котором отсутствует освещение в салоне вагона, неисправностей выключателя, дросселя, преобразователя люминесцентного освещения, якоря, щеткодержателя, а также замыкание на корпус
3.
Выявление нарушения регулировки регулятора напряжения генератора, реле обратного тока, реле минимального напряжения: неисправность щита стабилизатора, угольных столбов, пакетного переключателя, контрольно-измерительных приборов
4.
Выявление ослабших или подгоревших контактов
5.
Выявление отказа системы контроля нагрева букс или наличие сигнала о замыкании одной из цепей потребителей на корпус вагона
6.
Выявление отказа в цепи управления вентилятора, электродвигателя вентилятора, конденсатора установки кондиционирования
7.
Выявление нарушения регулировки терморегулирующего вентиля, неисправности компрессора, конденсатора, ослабших ремней, срабатывания автоматической защиты
8.
Выявление отсутствия пломбы на кожухе "угольного" регулятора напряжения генератора
9.
Выявление отказа в системе пожарной сигнализации
10.
Выявление неисправностей системы вентиляции
11.
Выявление отсутствия фреона в системе охлаждения в летнее время
12.
Выявление утечки фреона в системе охлаждения
13.
Выявление нарушения работы вентилятора
14.
Выявление загрязнения воздушных фильтров
15.
Выявление нарушения работ термоавтоматики в режимах охлаждения и отопления
16.
Выявление неисправностей реле высокого давления
17.
Выявление трещин в креплениях сливного бака
18.
Выявление и устранение неисправностей деревянных деталей внутреннего оборудования, окон и дверей, производить в соответствии с требованиями документа "Инструкция по ремонту деревянных изделий грузовых и пассажирских вагонов" N 031 ПКБ ЦВ
19.
Выявление и устранение повреждений, неисправностей, дефектов перегородок стен, потолков, пола, влияющих на функционирование оборудования вагона
20.
Выявление и замена стекла с повреждениями (трещинами, сколами) в стеклянных продольных перегородках
21.
Выявление и устранение ослабленного крепления или замена поврежденных петель и замков откидных панелей потолка
22.
Проверить фиксацию откидных панелей, люков потолка и страховку от случайного открытия. Предохранительные ремни откидных панелей должны быть пристегнуты карабинами к скобам, длина ремня должна быть минимальной и достаточной для того, чтобы пристегнуть карабин к скобе
23.
Порванные резиновые уплотнения панелей потолка заменить новыми, отсутствующие установить
24.
Проверить работу вентиляционных решеток (из положения "Открыто" в положение "Закрыто")
Приложение Д
(справочное)
Дата начала ведения журнала
"__" _____________ 20__ год
ЖУРНАЛ КОНТРОЛЯ СРОКОВ ЭКСПЛУАТАЦИИ УЗЛОВ И ДЕТАЛЕЙ
СПЕЦИАЛЬНЫХ ВАГОНОВ ГРУЗОВОГО И ПАССАЖИРСКОГО ТИПОВ
Количество листов пронумеровано, прошито и скреплено печатью - _______
Лист журнала контроля сроков эксплуатации деталей специальных вагонов
грузового и пассажирского типов
N п/п
Наименование детали
Номер детали
Наименование предприятия-изготовителя детали
Дата изготовления детали
Наименование предприятия, выполнявшего последний ремонт (ревизию) детали
Дата последнего ремонта (ревизии) детали
Дата следующего ремонта (ревизии) детали
Дата постановки детали на вагон
Номер вагона
Тип поезда
Примечание
При установке новых деталей в графе "Примечание" указывать "Новая"
Приложение Е
(обязательное)
АКТ N _____ от ___________ 20__ г.
о проведении технического осмотра специальных вагонов
грузового и пассажирского типов
в количестве _____________________ в составе _______________________ поезда
(количество вагонов) (тип поезда)
приписки _________________________________________________________________,
(наименование станции приписки, подразделения)
балансовой принадлежности ________________________________________________
(наименование дирекции инфраструктуры,
балансодержателя)
Настоящий акт составлен по результатам проведения ТОС
???? ???? ????
на __________________________ ? ? ? ? ? ? станции ______________________
(наименование предприятия, ???? ???? ???? (наименование станции)
специально выделенного (код предприятия)
ремонтного пути)
___________________________________________________________ железной дороги
(наименование железной дороги)
работниками (представителями) _____________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
(указать работников, выполнявших регламентные работы при проведении ТОС)
Начало проведения ТОС: ______________________________
Окончание проведения ТОС: ___________________________
Оборотная сторона Акта о проведении технического осмотра специальных
вагонов грузового и пассажирского типов
N п/п
Номер вагона
Наименование рода/типа вагона
Дата последнего планового ремонта
Отметка о исправном техническом состоянии узлов и деталей вагонов по результатам проведения ТОС
Наименование неисправности
Сведения об устранении неисправности/отцепки вагона в ТОР
Колесная пара
Тележка
Рама вагона
Кузов
Автосцепные устройства
Тормозное оборудование
Подвагонное оборудование
Специальное оборудование
Внутреннее оборудование, система водоснабжения, система отопления, система вентиляции, система кондиционирования воздуха, система пожарной сигнализации
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Начальник ВЧДЭ (ПТО) _________________ ___________________
(подпись) (И.О. Фамилия)
Работник (представитель), ответственный за проведения ТОС
______________________________ ________________ ___________________
(должность) (подпись) (И.О. Фамилия)
Приложение Ж
(справочное)
ПРИМЕР НАНЕСЕНИЯ ОТМЕТКИ О ПРОВЕДЕНИИ ТОС НА СПЕЦИАЛЬНЫЕ
ВАГОНЫ ГРУЗОВОГО И ПАССАЖИРСКОГО ТИПОВ
Для специальных вагонов пассажирского типа:
ТОС - отметка о проведении ТОС;
ВЧДЭ-1 МСК - наименование предприятия, на котором проведен ТОС;
07.02.17 - дата проведения ТОС.
Для специальных вагонов грузового типа:
ДР - вид последнего планового ремонта;
127 - условный номер предприятия, выполнявшего последний плановый ремонт;
07.02.16 - дата последнего планового ремонта;
ТОС - отметка о проведении ТОС;
ВЧДЭ-1 МСК - наименование предприятия, на котором проведен ТОС;
07.02.17 - дата проведения ТОС.



Вернуться в "Каталог нормативных документов"





Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/akt_forma/2/802-2.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
