"ГОСТ Р 59622-2021. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Мостовые сооружения. Проектирование железобетонных элементов"
(утв. и введен в действие Приказом Росстандарта от 06.12.2021 N 1701-ст)

долговечность: Свойство объекта, заключающееся в его способности выполнять требуемые функции в заданных режимах и условиях использования, технического обслуживания и ремонта до достижения предельного состояния. [ГОСТ 27.002-2015, статья 3.1.9]

коррозионная стойкость: Способность металла сопротивляться коррозионному воздействию среды. [ГОСТ 5272-68, пункт 8]

мост автодорожный: Мост на автомобильных дорогах, предназначенный для движения по нему транспортных средств. [ГОСТ 33178-2014, пункт 3.4]

мост пешеходный: Мост, предназначенный в основном для движения пешеходов. [ГОСТ 33178-2014, пункт 3.5]

мостовое сооружение: Инженерное сооружение, состоящее из опор и пролетных строений, предназначенное для пропуска через препятствие разных видов транспортных средств, пешеходов, водотоков, селей и коммуникаций различного назначения (мосты, путепроводы, пешеходные мосты, виадуки, эстакады, акведуки, селедуки); часто подменяется термином "мост". [ГОСТ 33384-2015, пункт 3.7]

надежность строительного объекта: Способность строительного объекта выполнять требуемые функции в течение расчетного срока эксплуатации. [ГОСТ 27751-2014, пункт 2.1.5]

несущая способность: Максимальный эффект воздействия, реализуемый в строительном объекте без превышения предельных состояний. [ГОСТ 27751-2014, пункт 2.2.4]

предельное состояние: Состояние объекта, при котором его дальнейшая эксплуатация недопустима или нецелесообразна, либо восстановление его работоспособного состояния невозможно или нецелесообразно. [ГОСТ 27.002-2015, статья 3.2.7]

свариваемость: Металлический материал, поддающийся сварке до установленной степени при данных процессах и для данной цели, когда сваркой достигается металлическая целостность при соответствующем технологическом процессе, чтобы свариваемые детали отвечали техническим требованиям как в отношении их собственных качеств, так и в отношении их влияния на конструкцию, которую они образуют. [Адаптировано из ГОСТ 29273-92 (ИСО 581-80), раздел 2]

сопротивление усталости: Свойство материала противостоять усталости. [ГОСТ 23207-78, пункт 2]

усталость: Процесс постепенного накопления повреждений материала под действием переменных напряжений, приводящих к изменению свойств, образованию и развитию трещин и разрушению. [ГОСТ 23207-78, пункт 1]

Ab -	площадь сечения всего бетона;
A'b -	то же, сжатой зоны бетона;
Ared -	то же, приведенного сечения элемента;
Ap, A'p -	площадь сечения напрягаемой растянутой и сжатой продольной арматуры;
As, A's -	то же, ненапрягаемой арматуры;
Ired -	момент инерции приведенного сечения элемента относительно его центра тяжести;
M -	изгибающий момент от внешних нагрузок и воздействий;
N -	продольная сила от внешних нагрузок и воздействий;
Q -	поперечная сила от внешних нагрузок и воздействий;
Rbn -	нормативное сопротивление бетона осевому сжатию;
Rbtn -	то же, растяжению;

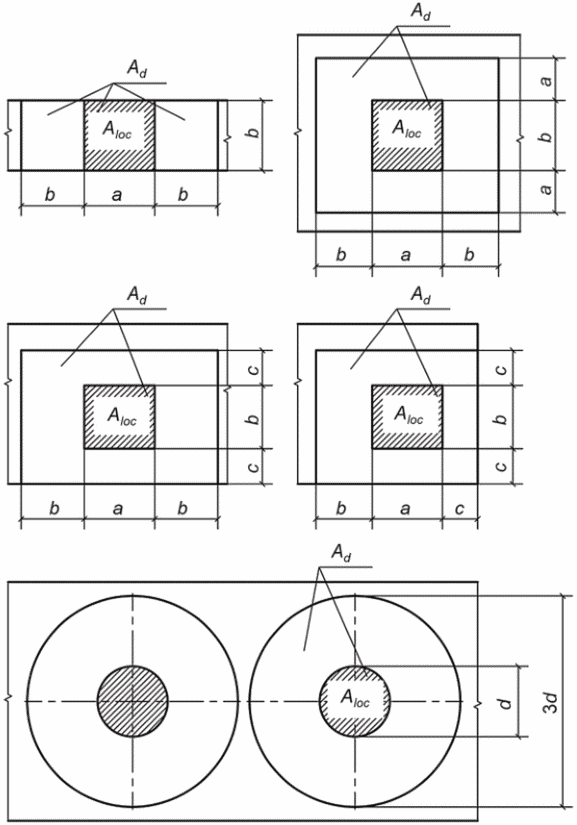

Rb -	расчетное сопротивление бетона осевому сжатию при расчете по предельным состояниям первой группы;
Rbt -	то же, растяжению при расчете по предельным состояниям первой группы;
Rb,cut -	расчетное сопротивление бетона непосредственному срезу при расчете по предельным состояниям первой группы;
Rb,ser -	расчетное сопротивление бетона осевому сжатию при расчете по предельным состояниям второй группы;
Rbt,ser -	то же, растяжению при расчете предварительно напряженных элементов по образованию трещин по предельным состояниям второй группы;
Rb,mc1 -	то же, сжатию при расчете на стойкость против образования продольных микротрещин (тс) при предварительном напряжении, транспортировании и монтаже по предельным состояниям второй группы;
Rb,mc2 -	то же, сжатию при расчете под эксплуатационной нагрузкой по формулам сопротивления упругих материалов (расчет на совместное воздействие силовых факторов и неблагоприятных влияний внешней среды) по предельным состояниям второй группы;
Rb,sh -	расчетное сопротивление бетона скалыванию при изгибе по предельным состояниям второй группы;
Rsn -	нормативное сопротивление ненапрягаемой арматуры растяжению;
Rpn -	то же, напрягаемой арматуры растяжению;
Rs -	расчетное сопротивление ненапрягаемой арматуры растяжению;
Rp -	то же, напрягаемой арматуры растяжению;
Rsc -	то же, ненапрягаемой арматуры сжатию;
Rpc -	то же, напрягаемой арматуры, расположенной в сжатой зоне.

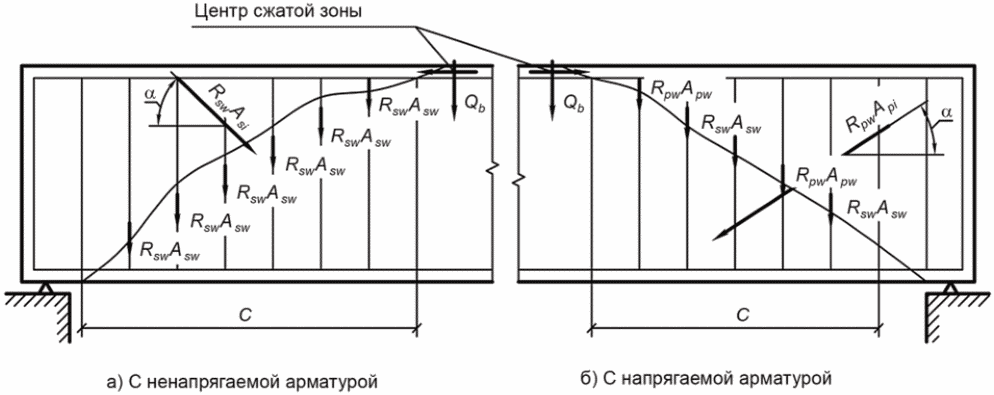

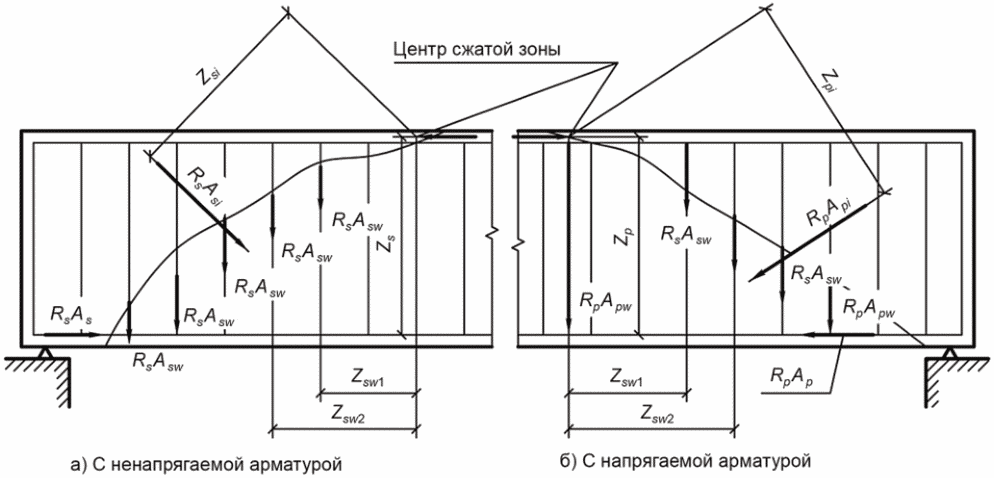

Rsw -	то же, поперечной ненапрягаемой арматуры;
Rpw -	то же, поперечной напрягаемой арматуры;
Wred -	момент сопротивления приведенного сечения элемента для крайнего растянутого волокна;
as, ap -	расстояние от центра тяжести растянутой соответственно ненапрягаемой и напрягаемой продольной арматуры до ближайшей грани сечения;
a's, a'p -	то же, для сжатой арматуры;
b -	ширина прямоугольного сечения, ширина стенки (ребра) таврового, двутаврового и коробчатого сечений;

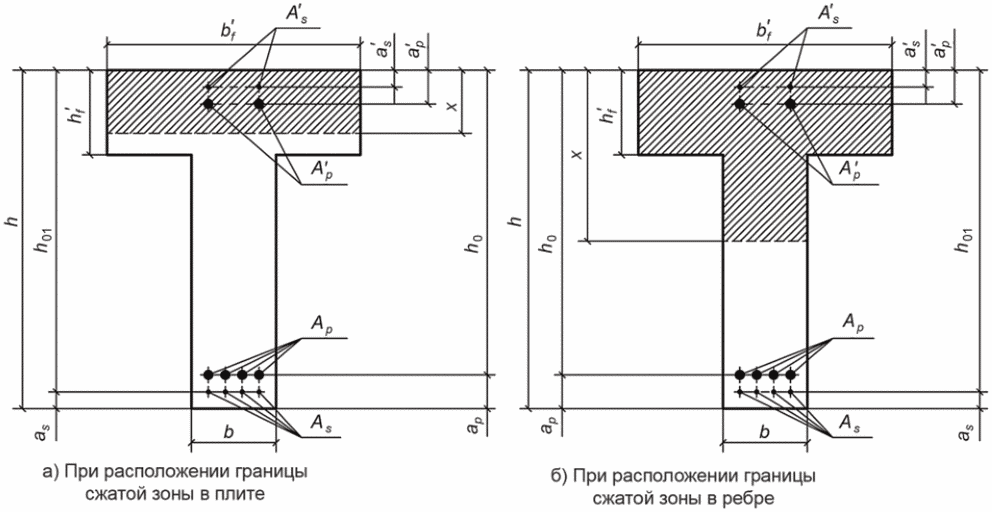

b'f -	ширина пояса таврового, двутаврового и коробчатого сечений в сжатой зоне;
d -	диаметр круглого элемента, номинальный диаметр арматурных стержней;

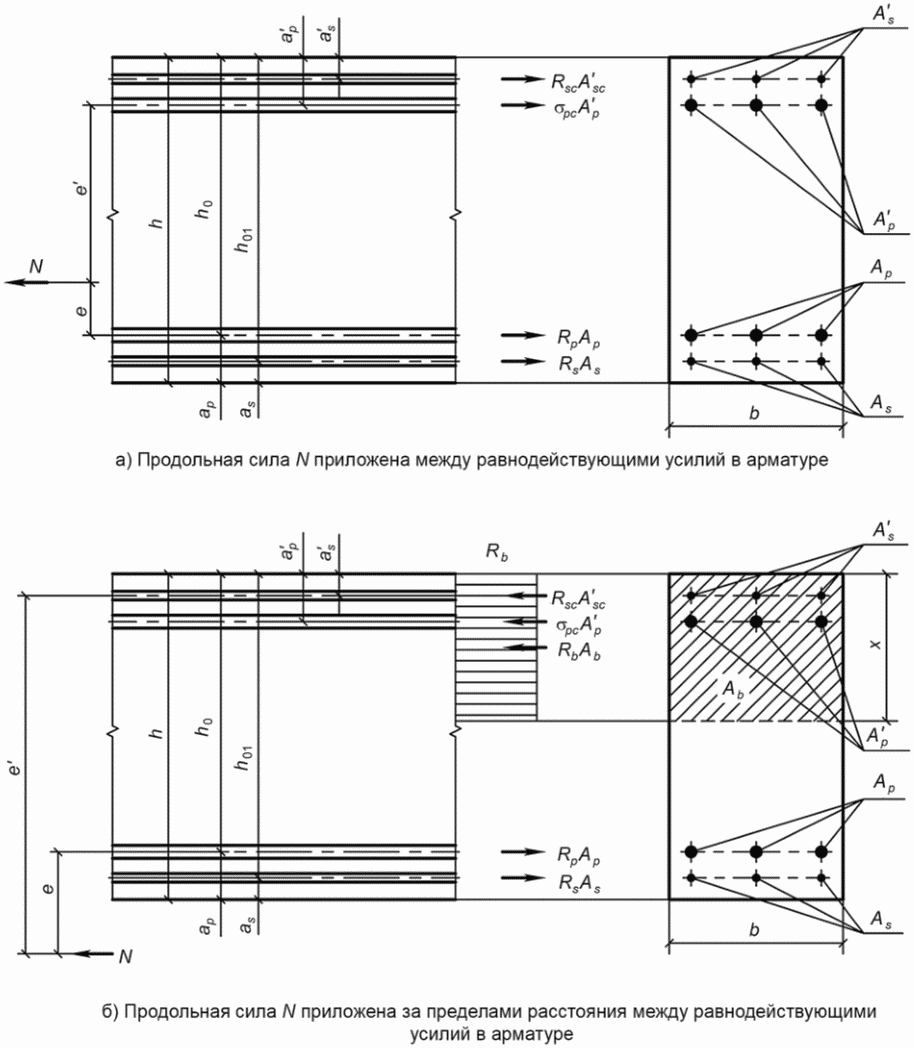

e, e' -	расстояние от оси приложения продольной силы N до центра тяжести соответственно растянутой и сжатой арматуры внецентренно растянутого сечения;
eC -	эксцентриситет продольной силы N относительно центра тяжести приведенного сечения;

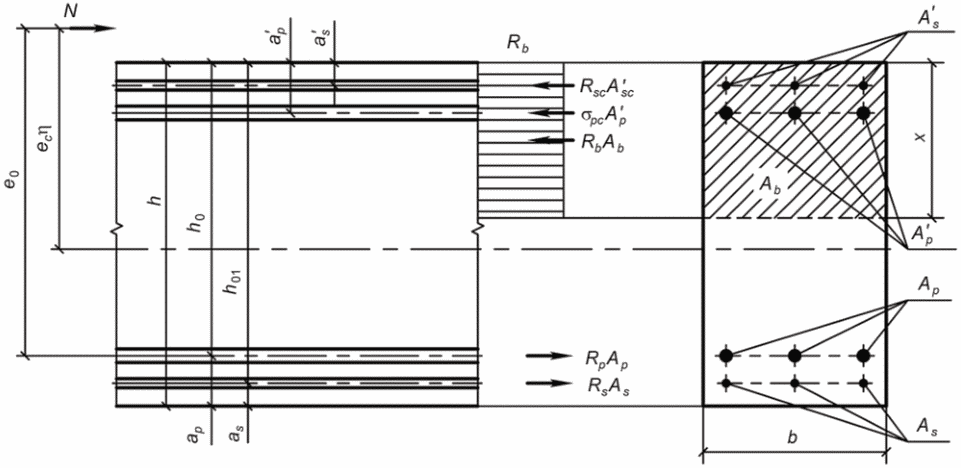

e0 -	расчетное (с учетом коэффициента , вводимого к значению ec) расстояние от продольной силы N до центра тяжести растянутой арматуры внецентренно сжатого сечения;
h -	высота сечения;
h'f -	приведенная (включая вуты) высота сжатого пояса таврового, двутаврового и коробчатого сечений;
h0 -	рабочая высота сечения;
i -	радиус инерции поперечного сечения;
n1 -	отношение модулей упругости стали и бетона, принимаемых при расчете по прочности, а при напрягаемой арматуре также и при расчете на выносливость;
n' -	то же, принимаемых при расчете на выносливость и трещиностойкость для элементов с ненапрягаемой арматурой;
r -	ядровое расстояние;

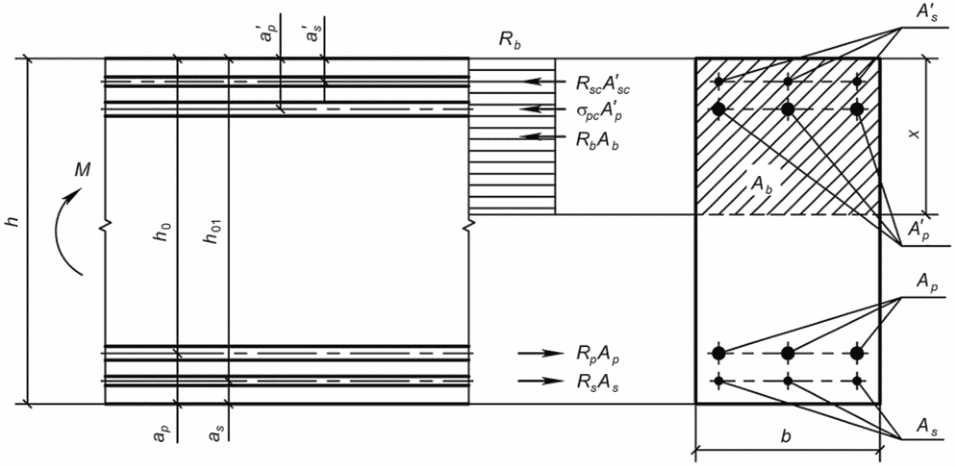

x -	высота сжатой зоны бетона;
-	предельные деформации бетона при осевом сжатии;
-	то же, при сжатии при изгибе;
-	то же, при осевом растяжении;
-	то же, при растяжении при изгибе;
-	коэффициент, учитывающий влияние поперечного изгиба при внецентренном сжатии (вводится к значению ec), принимаемый согласно 7.1.6;
-	коэффициент армирования, определяемый как отношение площади сечения растянутой продольной арматуры к площади поперечного сечения без учета сжатых и растянутых свесов поясов;
-	растягивающее (с учетом потерь) напряжение в бетоне растянутой зоны предварительно напряженного элемента под временной нагрузкой;
, -	нормальные напряжения в бетоне соответственно вдоль продольной оси и в направлении, нормальном к ней;
, -	главные растягивающие и главные сжимающие напряжения в бетоне;
-	суммарное напряжение в напрягаемой арматуре растянутой зоны под нагрузкой;
-	вводимое в расчет остаточное напряжение в напрягаемой арматуре, расположенной в сжатой зоне ;
-	расчетное напряжение (за вычетом всех потерь) в напрягаемой арматуре, расположенной в сжатой зоне;
-	напряжение в ненапрягаемой растянутой арматуре под нагрузкой;
-	касательные напряжения в бетоне.

Расчет	Рабочая арматура	Стадии работы конструкции
По образованию продольных трещин	Ненапрягаемая и напрягаемая	Все стадии (нормальная эксплуатация, возведение сооружения, предварительное напряжение, хранение, транспортирование)
По образованию трещин, нормальных и наклонных к продольной оси элемента	Ненапрягаемая и напрягаемая	Все стадии (нормальная эксплуатация, возведение сооружения, предварительное напряжение, хранение, транспортирование)
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 23, а не таблица 24.
По раскрытию трещин, нормальных и наклонных к продольной оси элемента	Ненапрягаемая и напрягаемая (кроме элементов с напрягаемой арматурой, проектируемых по категории требований по трещиностойкости 2а, см. таблицу 24)	Все стадии (нормальная эксплуатация, возведение сооружения, предварительное напряжение, хранение, транспортирование)
По закрытию (зажатию) трещин, нормальных к продольной оси элемента	Напрягаемая	Эксплуатация
По ограничению касательных напряжений	Ненапрягаемая и напрягаемая	Все стадии (нормальная эксплуатация, возведение сооружения, предварительное напряжение, хранение, транспортирование)
По деформациям (прогибам) пролетных строений и углам перелома профиля проезда в автодорожных мостах	Ненапрягаемая и напрягаемая	Эксплуатация

Класс канатов	Диаметр, мм	Длина зоны передачи на бетон усилий lrp, см, при передаточной прочности бетона, отвечающей бетону классов по прочности на сжатие
		B22,5	B25	B27,5	B30	B35	B40	B45	B50 и более
К7-1500	9	88	85	83	80	75	70	65	60
К7-1500	12	98	95	93	90	87	85	75	70
К7-1400	15,2	115	110	105	100	95	90	85	80
К7-1670	15,2	121	116	110	105	100	95	89	84
К7-1770	15,2	128	123	117	112	106	100	95	89
К7-1860	15,2	135	129	123	117	111	105	100	94
Примечания 1 При мгновенной передаче на бетон усилия обжатия (посредством обрезки канатов) начало зоны передачи усилий следует принимать на расстоянии, равном 0,25lrp от торца элемента. 2 Для канатов диаметром 15,7 мм длину зоны передачи следует принимать с коэффициентом 1,05.

Отношение пролета ригеля L к высоте стойки H	Расчетная длина стойки l0 при отношении жесткости B1/B2
	0,5	1	5
0,2	1,1H	H	H
1	1,3H	1,15H	H
3	1,5H	1,4H	1,1H
Примечание - При промежуточных значениях отношений L/H и B1/B2 расчетную длину l0 допускается определять по интерполяции.

Конструкции, армирование и условия работы		Бетон класса по прочности на сжатие не ниже
1	Бетонные	B20
2	Железобетонные с ненапрягаемой арматурой:
	а) кроме пролетных строений	B25
	б) пролетные строения	B30
3	Железобетонные предварительно напряженные:
	а) без анкеров:
	1) при стержневой арматуре классов:
	А600 (А-IV), Ат600 (Ат-IV)	B30
	А800 (А-V), Ат800 (Ат-V), Ат1000 (Ат-VI)	B35
	2) при проволочной арматуре из одиночных проволок и канатов класса К7, а также пучков канатов	B35
	б) с анкерами:
	1) при проволочной арматуре из одиночных проволок и из одиночных арматурных канатов класса К7	B35
	2) из пучков арматурных канатов класса К7 и при стальных канатах (со свивкой спиральной двойной и закрытых)	B35
4	Блоки облицовки опор на реках с ледоходом при расположении мостов в районах со средней температурой наружного воздуха и наиболее холодной пятидневки, °C:
	-40 и выше,	B35
	ниже -40.	B45
	Для опор мостов при их расположении в зонах действия приливов и отливов или попеременного замораживания и оттаивания при работе плотин	B45
	Бетон заполнения внутренних полостей сборно-монолитных опор	B20

Климатические условия и условия эксплуатации	Расположение конструкций и их частей
	В надводной, подземной и надземной незатопляемой зонах <1>		В зоне переменного уровня воды <2>, <3>
	Вид конструкций
	железобетонные и тонкостенные бетонные (толщиной менее 0,5 м)	бетонные массивные	железобетонные и тонкостенные бетонные	Бетонные массивные		блоки облицовки
				кладка тела опор (бетон наружной зоны)	кладка заполнения при блоках облицовки (бетон внутренней зоны)
	Марка бетона по морозостойкости
Умеренные -10 °C и выше	F200	F100	F200	F100	F100	-
Суровые ниже -10 °C до -20 °C включительно	F200	F100	F300	F200	F100	F300
Особо суровые -20 °C	F300	F200	F300	F300	F200	F400
Зоны воздействия антигололедных солей	F2300 (в солях)
<1> К надземным незатопляемым зонам в опорах следует относить части, расположенные на 1 м выше поверхности грунта. Для бетона участков опор, расположенных ниже и достигающих половины глубины промерзания грунта, следует предусматривать требования, указанные для конструкций, находящихся в зоне переменного уровня воды. <2> За верхнюю границу зоны переменного уровня воды следует принимать условный уровень, который на 1 м выше наивысшего уровня ледостава, за нижнюю - уровень на 0,5 м ниже нижней поверхности слоя льда наинизшего ледостава. <3> Марка бетона по морозостойкости для конструкций, находящихся в зоне действия приливов, по отношению к марке, приведенной в таблице, повышается на 100 циклов. Примечания 1 К бетону частей конструкций подводных (на 0,5 м ниже поверхности слоя льда наинизшего ледостава), подземных (ниже половины глубины промерзания), а также находящихся в вечномерзлых грунтах, требования по морозостойкости не нормируются. К подземным частям конструкции в обсыпных устоях относятся части тела устоя, расположенные ниже половины глубины промерзания грунта конуса насыпи. 2 Бетон всех элементов мостового полотна, включая плиты проезжей части автодорожных мостов без гидроизоляции, а также бетон выравнивающего слоя одежды ездового полотна, выполняющий гидроизолирующие функции, должен отвечать требованиям по морозостойкости, предъявляемым к бетону, находящемуся в зоне переменного уровня воды. 3 К зонам воздействия антигололедных солей относятся элементы, примыкающие к автодорожному полотну, уборка снега с которого может проводиться с использованием солей, а также зоны конструкций, расположенные в плане и по высоте не далее трех метров от него, не имеющие гидроизоляции либо иной антикоррозионной защиты.

Вид сопротивления	Условное обозначение	Расчетное сопротивление, МПа, бетона классов по прочности на сжатие
		B20	B22,5	B25	B27,5	B30	B35	B40	B45	B50	B55	B60
При расчетах по предельным состояниям первой группы
Сжатие осевое (призменная прочность)	Rb	10,50	11,75	13,00	14,30	15,50	17,50	20,00	22,00	25,00	27,50	30,00
Растяжение осевое	Rbt	0,85	0,90	0,95	1,05	1,10	1,15	1,25	1,30	1,40	1,45	1,50
При расчетах по предельным состояниям второй группы
Сжатие осевое (призменная прочность)	Rb,ser	15,0	16,8	18,5	20,5	22,0	25,5	29,0	32,0	36,0	39,5	43,0
Растяжение осевое	Rbt,ser	1,40	1,50	1,60	1,70	1,80	1,95	2,10	2,20	2,30	2,40	2,50
Скалывание при изгибе	Rb,sh	1,95	2,30	2,50	2,75	2,90	3,25	3,60	3,80	4,15	4,45	4,75
Сжатие осевое (призменная прочность) для расчетов по предотвращению образования в конструкциях продольных трещин:
- при предварительном напряжении и монтаже	Rb,mc1	-	-	13,7	15,2	16,7	19,6	23,0	26,0	29,9	32,8	36,2
- на стадии эксплуатации	Rb,mc2	8,8	10,3	11,8	13,2	14,6	16,7	19,6	22,0	25,0	27,5	30,0

Фактор, обусловливающий введение коэффициента условий работы	Коэффициент условий работы	Расчетное сопротивление бетона, к которому вводится коэффициент	Значение коэффициента условий работы
1 Многократно повторяющаяся нагрузка	mb1	Rb	По 6.1.9
2 Бетонирование в вертикальном положении сжатых элементов с площадью поперечного сечения 0,3 м2 и менее	mb4	Rb	0,85
3 Влияние двухосного напряженного состояния при поперечном обжатии бетона	mb6	Rb	По 6.1.10
		Rb,sh	По 6.1.10
4 Работа конструкции в районах со средней температурой наружного воздуха наиболее холодной пятидневки ниже -40 °C при отсутствии водонасыщения бетона	mb7	Rb	0,9
5 Попеременное замораживание и оттаивание бетона, находящегося в водонасыщенном состоянии в конструкциях, эксплуатируемых в районах со средней температурой наружного воздуха наиболее холодной пятидневки, °C:
-40 и выше	mb8	Rb	0,9
ниже -40	mb8	Rb	0,8
6 Работа конструкций, не защищенных от солнечной радиации, в климатическом подрайоне IVА согласно СП 131.13330	mb9	Rb, Rbt	0,85
7 Наличие в составных конструкциях:			По 6.1.11 и таблице 10
- бетонируемых стыков	mb10	Rb
- клееных стыков	mb10	Rb	По 6.1.12
- швов на растворе в неармированной кладке	mb10	Rb	По 6.1.13
8 Расчет элементов в стадии эксплуатации по предельным состояниям второй группы:
а) на косой изгиб и косое внецентренное сжатие	mb13	Rb,mc2	1,10
б) на кручение	mb14	Rb,sh	1,15
в) на скалывание по плоскости сопряжения бетона омоноличивания с бетоном конструкции	mb15	Rb,sh	0,50

Класс бетона по прочности на сжатие	B27,5 и ниже	B30	B35	B40	B45	B50	B55	B60
	1,34	1,31	1,28	1,26	1,24	1,22	1,21	1,20

Коэффициент цикла повторяющихся напряжений	0,1 и менее	0,2	0,3	0,4	0,5	0,6 и более
	1,00	1,05	1,10	1,15	1,20	1,24
Примечание - Для промежуточных значений коэффициент следует определять по интерполяции.

Толщина шва, мм	Коэффициенты условий работы mb10 при отношениях Rbj/Rb,con
	0,2 и менее	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0
От 20 до 40	0,70	0,76	0,82	0,88	0,94	1,00	1,00	1,00	1,00
70	0,50	0,58	0,65	0,72	0,80	0,85	0,90	0,95	1,00
200 и более	0,20	0,30	0,40	0,50	0,60	0,70	0,80	0,90	1,0

Класс бетона по прочности на сжатие	B20	B22,5	B25	B27,5	B30	B35	B40	B45	B50	B55	B60
Eb, ГПа	27,0	28,5	30,0	31,5	32,5	34,5	36,0	37,5	39,0	39,5	40,0

Показатель	Нормативные значения деформаций ползучести бетона Cn и усадки для бетонов классов прочности на сжатие
	B20	B22,5	B25	B27,5	B30	B35	B40	B45	B50	B55	B60
Cn·106, МПа-1	115	107	100	92	84	75	67	55	50	41	39
	400	400	400	400	400	400	400	365	330	315	300
Примечание - Для бетона, подвергнутого тепловлажностной обработке при 50 °C и выше, значения Cn и следует уменьшать на 10%.

Фактор	Поправочные коэффициенты к значениям нормативных предельных деформаций
	ползучести	усадки
Передаточная прочность бетона на сжатие в долях проектного класса бетона:
0,5	1,70	-
0,6	1,60	-
0,7	1,40	-
0,8	1,25	-
0,9	1,15	-
1,0	1,00	-
Возраст бетона в момент загружения, сут:
28 и менее	1,0	-
60	0,8	-
90	0,7	-
180	0,6	-
360 и более	0,5	-
Модуль удельный поверхности элемента, м-1:
0	0,51	0,22
5	0,65	0,54
10	0,76	0,66
20	0,93	0,92
40	1,11	1,10
60	1,23	1,18
80 и более	1,30	1,22
Относительная влажность воздуха, %:
40 и менее	1,27	1,14
50	1,13	1,08
60	1,00	1,00
70	0,87	0,91
80	0,73	0,79
90	0,60	0,63
100 и более	0,47	0,50
Примечания 1 Для промежуточных значений факторов коэффициенты принимают по интерполяции. 2 Влажность принимается как средняя относительная влажность воздуха наиболее жаркого месяца по СП 131.13330, а при расположении конструкций в подрайоне IVА - как среднемесячная влажность, соответствующая времени обжатия бетона. Для типовых конструкций допускается принимать влажность, равную 60%.

Вид арматуры	Класс прочности арматурной стали	Документ, регламентирующий качество арматурной стали	Ограничение по пределу текучести условному пределу текучести , пределу прочности , МПа	Марка стали	Диаметр, мм	Элементы с арматурой, не рассчитываемой на выносливость		Элементы с арматурой, рассчитываемой на выносливость
						При применении конструкций в районах со средней температурой наружного воздуха наиболее холодной пятидневки, °C
						-30 и выше	ниже -30 до -40 включ.	ниже -40	-30 и выше	ниже -30 до -40 включ.	ниже -40
Стержневая горячекатаная гладкая	А240 (А-I)	ГОСТ 5781 ГОСТ 380 ГОСТ 34028		Ст3сп	6 - 10	+	+	+	+	+	+
				Ст3сп	12 - 40	+	+	+	+	+	-
				Ст3пс	6 - 10	+	+	+ <1>, <2>	+	+ <1>	-
				Ст3пс	12 - 16	+	+ <1>	-	+	+ <1>	-
				Ст3пс	18 - 40	+	+ <1>	-	+ <1>	-	-
				Ст3кп	6 - 10	+	-	-	-	-	-
Стержневая горячекатаная периодического профиля	А300 (А-II)	ГОСТ 5781 ГОСТ 380		Ст5сп	10 - 40	+	+	+ <1>, <2>, <3>	+	+	-
				Ст5пс	10 - 16	+	+ <1>	-	+	+ <1>	-
				Ст5пс2	18 - 40	+	-	-	+ <1>	-	-
	Ас300 (Ас-II)			10ГТ	10 - 32	+	+	+	+	+	+
	А400 (А-III)			25Г2С	6 - 40	+	+	+ <1>	+	+ <1>	+ <1>
				35ГС	6 - 40	+	+ <4>	-	-	-	-
	А600 (А-IV)		Фактические значения , , не должны превышать нормируемых значений более чем на 100	20ХГ2Ц	10 - 22	+	+	+ <5>	+	+	+ <5>
	А-800 (А-V)			23Х2Г2Т	10 - 32	+	+	+ <5>	+	+	+ <5>
Стержневая термически упрочненная периодического профиля	Ат600 <6> (А-IV)	ГОСТ 34028	-	28С	10 - 28	+ <5>	+ <5>	+ <5>, <7>	-	-	-
				10ГС2	10 - 18	+ <5>	+ <5>	+ <5>, <7>	-	-	-
				25С2Р	10 - 18	+ <5>	+ <5>	+ <5>, <7>	-	-	-
	Ат800 <6> (Ат-V)			25С2Р	10 - 28	+ <5>	+ <5>	+ <5>, <7>	-	-	-
	Ат1000 <6> (Ат-VI)			25С2Р	10 - 16	+ <5>	+ <5>	+ <5>, <7>	-	-	-
Высокопрочная гладкая проволока	В1500 - В1200 (В-II)	ГОСТ 7348	Фактические значения и не должны превышать нормируемых значений более чем на 300	-	3 - 8	+	+	+ <8>	+	+	+ <8>
Высокопрочная проволока периодического профиля	Вр1500 - Вр1200 (Вр-II)			-	3 - 8	+	+	+ <9>	+	+	+ <9>
Канаты арматурные	К7-1500 К7-1400	ГОСТ 13840		-	9 - 15	+	+	+	+	+	+
	К7-1670 К7-1770 К7-1860	ГОСТ Р 53772 <11>	Фактические значения временного сопротивления не должны превышать нормируемых значений более чем на 50%	-	15,2; 15,7	+	+	+ <10>	+	+ <10>	+ <10>
	К7О-1820			-	15,2	+	+	+ <10>	+	+ <10>	+ <10>
<1> Допускается к применению в вязаных каркасах и сетках. <2> Не допускается к применению для хомутов пролетных строений. <3> Не допускается к применению, если динамический коэффициент свыше 1,1. <4> Если динамический коэффициент свыше 1,1, допускается к применению только в вязаных каркасах и сетках. <5> Только в виде целых стержней мерной длины или стержней с несварными стыками. <6> Допускается к применению термически упрочненная арматурная сталь только марок С (свариваемая) и К (стойкая к коррозионному растрескиванию). Для арматуры класса А600 обязательно введение в сталь легирующих элементов. <7> Допускается к применению при гарантируемой величине равномерного удлинения не менее 2. <8> Допускается к применению при диаметрах проволок 5 - 8 мм. <9> Допускается к применению при диаметре проволок 5 мм. <10> Допускается к применению после дополнительных исследований на хладостойкость. <11> Применение арматурных канатов по ГОСТ Р 53772 допускается при условии обязательного подтверждения всех заявленных физико-механических свойств периодическими (не реже одного раза в год) испытаниями или испытаниями поставляемых партий.

Вид, класс и диаметр арматуры	Коэффициент надежности по материалу при расчете по предельным состояниям первой группы
1 Ненапрягаемая стержневая:
А240; А300	1,05
Ас300; А400, диаметр 10 - 40 мм	1,07
А400, диаметр 6 - 8 мм	1,10
2 Напрягаемая стержневая:
горячекатаная:
А600	1,20
А800	1,25
термически упрочненная:
Ат800, диаметр 10 - 14 мм	1,15
диаметр 16 - 28 мм	1,25
Ат1000, диаметр 10 - 14 мм	1,20
диаметр 16 мм	1,25
3 Напрягаемая проволочная гладкая В и периодического профиля Вр	1,20
4 Арматурные канаты К7	1,20

Класс арматурной стали	Диаметр, мм	Расчетные сопротивления растяжению при расчетах по предельным состояниям первой группы Rs и Rp, МПа
1 Ненапрягаемая стержневая:
а) гладкая А240	6 - 40	210
б) периодического профиля:
А300	10 - 40	265
А400	6 и 8	340
	10 - 40	350
2 Напрягаемая стержневая:
а) горячекатаная:
А600 <1>	10 - 32	465
А800	10 - 32	600
б) термически упрочненная:	10 - 28	465
Ат600	10 - 14	645
Ат800	16 - 28	600
	10 - 14	775
Ат1000	16	745
3 Высокопрочная проволока:
а) гладкая:
В1500	3	1180
В1400	4	1120
В1400	5	1055
В1300	6	995
В1200	7	930
б) периодического профиля:
Вр1500	3	1155
Вр1400	4	1090
Вр1400	5	995
Вр1200	6	930
4 Арматурные канаты:
а) по ГОСТ 13840
К7-1500	9	1090
К7-1500	12	1055
К7-1400	15	1025
б) по ГОСТ Р 53772
К7-1670	15,2	1100
К7-1770	15,2; 15,7	1175
К7-1860	15,2; 15,7	1250
К7О-1820	15,2	1210
<1> При смешанном армировании стержневую горячекатаную арматуру класса А600 допускается применять в качестве ненапрягаемой арматуры.

Класс (виды или особенности) применяемой арматурной стали	Значения коэффициентов и при
	-1	-0,5	-0,2	-0,1	0	0,1	0,2	0,3	0,35
	Коэффициент
А240	0,48	0,61	0,72	0,77	0,81	0,85	0,89	0,97	1
А300	0,40	0,50	0,60	0,63	0,67	0,70	0,74	0,81	0,83
А300 (Ас-II)	-	-	0,67	0,71	0,75	0,78	0,82	0,86	0,88
А400	0,32	0,40	0,48	0,51	0,54	0,57	0,59	0,65	0,67
	Коэффициент
А600 (без стыков или со стыками, выполненными контактной сваркой с механической зачисткой)	-	-	-	-	-	-	-	-	-
В или пучки из нее	-	-	-	-	-	-	-	-	-
Вр или пучки из нее	-	-	-	-	-	-	-	-	-
Канаты К7	-	-	-	-	-	-	-	-	-
	Коэффициент
А240	1	1	1	1	1	1	1	1	1
А300	0,87	0,94	1	1	1	1	1	1	1
А300 (Ас-II)	0,90	0,92	0,94	1	1	1	1	1	1
А-400	0,70	0,75	0,81	0,90	0,95	1	1	1	1
А600 (без стыков или со стыками, выполненными контактной сваркой с механической зачисткой)	Коэффициент
	0,38	0,49	0,70	0,78	0,85	0,91	0,94	0,96	1
В или пучки из нее	-	-	-	-	0,85	0,97	1	1	1
Вр или пучки из нее	-	-	-	-	0,78	0,82	0,87	0,91	1
Канаты К7	-	-	-	-	0,78	0,84	0,95	1	1
Примечание - Для промежуточных значений коэффициенты и следует определять по интерполяции.

Тип сварного соединения	Коэффициент асимметрии цикла	Коэффициент для стержневой арматуры диаметром 32 мм и менее для арматурной стали классов
		А240	А300	А400	А600
Сварка контактным способом (без продольной зачистки)	0	0,75	0,65	0,60	-
	0,2	0,85	0,70	0,65	-
	0,4	1	0,80	0,75	0,75
	0,7	1	0,90	0,75	0,75
	0,8	1	1	0,75	0,80
	0,9	1	1	0,85	0,90
Сварка ванным способом на удлиненных накладках-подкладках	0	0,75	0,65	0,60	-
	0,2	0,80	0,70	0,65	-
	0,4	0,90	0,80	0,75	-
	0,7	0,90	0,90	0,75	-
	0,8	1	1	0,75	-
	0,9	1	1	0,85	-
Контактная точечная сварка перекрещивающихся стержней арматуры <1> и приварка других стержней, сварка на парных смещенных накладках	0	0,65	0,65	0,60	-
	0,2	0,70	0,70	0,65	-
	0,4	0,75	0,75	0,65	-
	0,7	0,90	0,90	0,70	-
	0,8	1	1	0,75	-
	0,9	1	1	0,85	-
<1> Для автодорожных мостов значение следует увеличивать на 50% (но не более 1) для контактной точечной сварки перекрещивающихся стержней арматуры класса А400 из стали 25Г2С диаметром не менее 14 мм в случае разработки технологического регламента, обеспечивающего соответствующее качество сварного соединения и размещение не более 50% стыков в одном сечении. Примечания 1 Если диаметры стержневой растянутой арматуры свыше 32 мм, то значения следует уменьшить на 5%. 2 Если значения , то значения следует принимать такими же, как при . 3 Для растянутой арматурной стали класса А600, стержни которой имеют сварные стыки, выполненные контактной сваркой с последующей продольной зачисткой, следует принимать . 4 При промежуточных значениях коэффициенты следует определять по интерполяции.

Класс (вид) арматурной стали	Модуль упругости, МПа, арматуры
	ненапрягаемой Es	напрягаемой Ep
А240, А300	2,1·105	-
А400	2,0·105	-
А600, А800, А1000	-	1,9·105
Проволока классов В, Вр	-	2,0·105
Пучки из параллельных проволок классов В, Вр	-	1,9·105
Арматурные канаты класса К7	-	1,95·105
Пучки из арматурных канатов класса К7	-	1,95·105

Вид расчета	Железобетонные элементы прямоугольного, таврового, двутаврового и коробчатого сечений
	пункты настоящего стандарта, в соответствии с которыми следует выполнять расчеты при эксцентриситетах
	ec <= r	ec > r
По прочности	7.4.1, перечисление б)	7.4.2 7.1.6
По устойчивости	7.4.1, перечисление а) 7.1.7	-
Примечание - r - ядровое расстояние.

Характеристики гибкости элемента			Коэффициенты продольного изгиба
			при относительных эксцентриситетах ec/r
l0/b	l0/d	l0/i	0	0,25	0,50	1,00
4	3,5	14					1
10	8,7	35					0,84
12	10,4	40					0,79
14	12,1	48,5					0,70
16	13,8	55					0,65
18	15,6	62,5					0,56
20	17,3	70					0,47
22	19,1	75					0,41
24	20,8	83					0,32
26	22,5	90					0,25
28	24,3	97					0,20
30	26	105					0,16
32	27,7	110					0,14
34	29	120					0,10
38	33	130					0,08
40	34,6	140					0,07
43	37,5	150					0,06
Примечания 1 Над чертой приведены значения для железобетонных элементов с ненапрягаемой арматурой и предварительно напряженных элементов при отсутствии на данной стадии их работы сцепления напрягаемой арматуры с бетоном, под чертой - для предварительно напряженных элементов при наличии сцепления напрягаемой арматуры с бетоном. 2 В настоящей таблице применены следующие обозначения: b - сторона прямоугольного сечения, нормальная к направлению перемещения элемента; d - диаметр круглого сечения элемента; l0/i - гибкость элемента (i - наименьший радиус инерции поперечного сечения); ec/r - относительный эксцентриситет силы N; где ec - эксцентриситет силы N относительно центра тяжести приведенного сечения; r = Wred/Ared - ядровое расстояние; здесь Wred - момент сопротивления приведенного сечения; Ared - площадь приведенного сечения.

Характер работы элемента	Расчетные формулы
Изгиб в одной из главных плоскостей:
- проверка по бетону		(83)
- проверка по арматуре		(84)
Осевое сжатие в бетоне		(85)
Внецентренное сжатие:
- проверка по бетону		(86)
- проверка по арматуре		(87)
Примечание - В настоящей таблице применены следующие обозначения: M, N - момент и нормальная сила; Ired - момент инерции приведенного сечения относительно нейтральной оси без учета растянутой зоны бетона с введением отношения n' к площади всей арматуры согласно 6.2.15; Ared - площадь приведенного поперечного сечения элемента с введением отношения n' согласно 6.2.15 к площади поперечного сечения всей арматуры; x' - высота сжатой зоны бетона, определяемая по формулам расчета упругого тела; mb1, mas1 - коэффициенты, учитывающие асимметрию цикла напряжений в бетоне и в ненапрягаемой арматуре (с учетом сварных соединений) согласно 6.1.9 и 6.2.7, вводимые к расчетным сопротивлениям соответственно бетона Rb и арматуры Rs; au, au' - расстояние от наружной соответственно растянутой и сжатой (или менее растянутой) грани до оси ближайшего ряда арматуры.

Вид и назначение конструкций, особенности армирования	Категория требований по трещиностойкости	Предельные значения
		растягивающих напряжений в бетоне	расчетной ширины раскрытия трещин	минимальных сжимающих напряжений при отсутствии временной нагрузки
Обжимаемые стыки предварительно напряженных конструкций	2а	0 <1>	-	Не менее 0,5 МПа
Элементы (кроме стенок балок пролетных строений), армированные напрягаемой высокопрочной проволокой диаметром 3 мм, арматурными канатами класса К7 диаметром 9 мм, а также напрягаемыми стальными канатами (со спиральной и двойной свивкой и закрытыми)	2а	0,4Rbt,ser	-	-
Элементы (кроме стенок балок пролетных строений), армированные напрягаемой высокопрочной проволокой диаметром 4 мм и более, напрягаемыми арматурными канатами класса К7 диаметром 12 и 15 мм	2б	1,4Rbt,ser <2>	0,015 <3>	Не менее 0,5 МПа

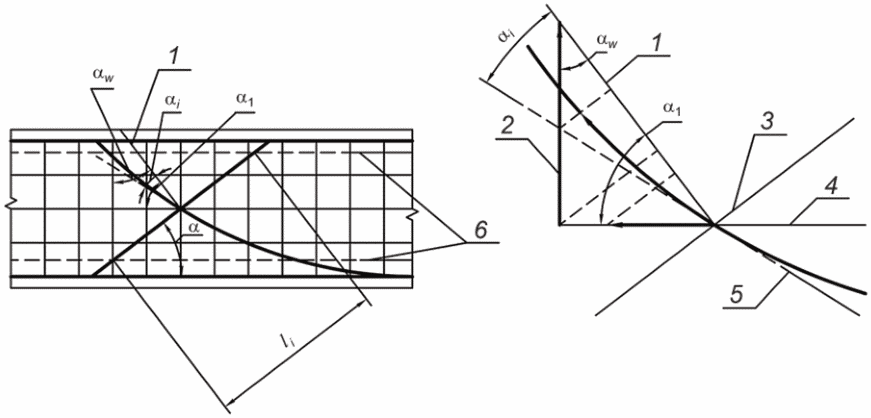

Стенки (ребра) балок предварительно напряженных пролетных строений при расчете на главные напряжения	3а	По таблице 22	0,015	-
Элементы, армированные напрягаемой стержневой арматурой Участки элементов, рассчитываемые на местные напряжения в зоне расположения напрягаемой проволочной арматуры	3б	-	0,020	-
Необжатые бетонируемые стыки, армированные ненапрягаемой арматурой, неразрезных напрягаемых пролетных строений Элементы с ненапрягаемой арматурой Железобетонные элементы с напрягаемой арматурой, расположенной вне тела элемента Участки элементов, рассчитываемые на местные напряжения в зоне расположения напрягаемой стержневой арматуры	3в	-	0,030 <4>	-
<1> Для стыков составных конструкций, в том числе от постоянных нагрузок, с коэффициентами надежности по нагрузке для предельных состояний первой группы по 7.10.3. <2> При смешанном армировании допускается повышать предельные растягивающие напряжения в бетоне согласно указаниям 8.1.2. В конструкциях автодорожных мостов с проволочной напрягаемой арматурой при расположении ее в плите проезжей части предельные значения растягивающих напряжений в бетоне в направлении его обжатия не должны быть более 0,8Rbt,ser. <3> При оцинкованной проволоке допускается принимать . <4> Ширина раскрытия трещин не должна превышать, см: 0,020 - в верхних плитах проезжей части автодорожных мостов при устройстве на них гидроизоляции; 0,015 - в элементах промежуточных опор мостов в зонах переменного уровня воды; 0,010 - на уровне верхней грани в продольных стыках верхних плит проезжей части автодорожных мостов. Примечание - При расположении мостовых сооружений вблизи плотин гидростанций и водохранилищ в зоне попеременного замораживания и оттаивания (в режиме по ГОСТ 10060) ширина раскрытия трещин в зависимости от числа циклов попеременного замораживания в год должна составлять не более, см: 0,015 - при числе циклов менее 50; 0,010 - то же, 50 и более.

	Предельные значения главных растягивающих напряжений
<= 0,52	0,85Rb,ser, но не более 2,15 МПа
>= 0,80	0,53Rb,ser
Примечания 1 Для промежуточных значений отношений предельные значения главных растягивающих напряжений следует определять по интерполяции. 2 Предельные значения главных растягивающих напряжений в бетоне зон, примыкающих к клееным стыкам в составных конструкциях пролетных строений, следует уменьшить на 10%. Длина указанной зоны принимается равной высоте стыка в каждую сторону от стыка.

Вид армирования конструкции		Коэффициент
1	Одиночные стержни (гладкие и периодического профиля), одиночные проволоки периодического профиля или арматурные канаты класса К7	1,00
2	Ряды из двух стержней (без просветов), группами из сдвоенных стержней (с просветами между группами стержней)	0,85
3	То же, из трех стержней (с просветами между группами стержней), пучки из арматурных канатов класса К7	0,75
4	Пучки с числом проволок до 24 включительно	0,65
5	Пучки с числом проволок свыше	0,50

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 23, а не таблица 24.

Железобетонные элементы и их части		Наименьшая толщина, см, для конструкций мостов
1	Вертикальные или наклонные стенки балок:
	а) ребристых:
	1) при отсутствии в стенках арматурных пучков	10 <1>
	2) при наличии в стенках арматурных пучков	18
	б) коробчатых:
	1) при отсутствии в стенках арматурных пучков	12 <1>
	2) при наличии в стенках арматурных пучков	18
2	Плиты:
	а) проезжей части:
	1) между стенками (ребрами)	-
	2) при отсутствии в плите арматурных пучков	18
	3) при наличии в плите арматурных пучков	20
	4) на концах консолей	12
	б) нижние в коробчатых балках:
	1) при отсутствии в стенках арматурных пучков	15
	2) при наличии в стенках арматурных пучков	15
	в) тротуаров:
	1) монолитные (несъемные)	12
	2) сборные (съемные)	8
3	Диафрагмы и ребра жесткости пролетных строений	15
4	Пустотелые блоки плитных пролетных строений:
	а) с арматурой из стержней, одиночных арматурных канатов класса К7 и пучков из параллельных высокопрочных проволок:
	1) стенки и верхние плиты	12
	2) нижние плиты	12
	б) струнобетонные:
	1) стенки и верхние плиты	12
	2) нижние плиты	12
5	Стенки блоков коробчатого и круглого сечений пустотелых и сборно-монолитных опор:
	1) в зоне переменного уровня воды	25
	2) вне зоны переменного уровня воды	15
<1> При применении двух арматурных сеток наименьшая толщина стенок принимается такая же, как при наличии пучков.

Вид арматуры		Наименьший диаметр арматуры, мм
1	Расчетная продольная в элементах (кроме элементов, указанных ниже)	12
2	Расчетная проезжей части (включая тротуары)	10
3	Конструктивная продольная и поперечная в элементах (кроме плит); хомуты стенок балок и уширений поясов на всей длине	8
4	Конструктивная (распределительная) плит; хомуты в пустотелых плитах	6

Вид арматуры и ее расположение		Наименьшая толщина защитного слоя бетона, см
1	Ненапрягаемая рабочая арматура:
	верхняя в плите проезжей части	3
	в ребристых и плитных пролетных строениях, а также в плитах высотой 30 см и более	3
	в плитах высотой менее 30 см	2
	в наружных блоках сборных опор	4
	у наружных поверхностей монолитных опор:
	в ледорезной части опоры	7
	на остальных участках опоры	5
2	Ненапрягаемые хомуты:
	в стенках (ребрах) балок	3
	в стойках опор:
	вне зоны переменного уровня воды	3
	в зоне переменного уровня воды	3
3	Ненапрягаемая, устанавливаемая в бетоне омоноличивания напрягаемой арматуры	3
4	Напрягаемая в растянутой зоне сечения:
	а) в виде пучков из высокопрочной проволоки и пучков из канатов класса К7	4 <1>
	б) из арматурной стали классов:
	А600	4
	А800	5
5	Напрягаемая всех видов в плите проезжей части, защищенной гидроизоляцией	5
6	Напрягаемые хомуты в стенках (ребрах)	3
7	Торцов арматурных стержней, проволок и канатов	2
<1> Для напрягаемой арматуры, размещаемой в закрытых каналах, защитный слой бетона принимается относительно поверхности канала. Для каналов диаметром 11 см защитный слой следует назначать равным 5 см. При диаметрах каналов свыше 11 см принимаемую толщину защитного слоя следует проверять расчетом на силовые воздействия и давление раствора при инъецировании. Примечание - Минимальные толщины защитного слоя сборных железобетонных элементов, изготавливаемых в существующих на предприятиях ЖБК опалубочных формах, можно принимать менее указанных в таблице при соответствующем техническом обосновании.

Назначаемые расстояния в свету		Наименьшие размеры расстояний
		по абсолютному значению, см	в зависимости от диаметра d арматурного элемента или диаметра dc канала
В конструкциях с арматурой, напрягаемой на упоры
1	Между арматурными пучками из параллельных высокопрочных проволок или пучками из канатов К7	6	d
2	Между арматурными пучками и наружными поверхностями их внутренних анкеров	4	-
3	Между наружными поверхностями внутренних анкеров арматурных пучков	3	-
4	Между отдельными арматурными канатами класса К7 при расположении их:
	а) в один ряд	3,5	-
	б) в два ряда и более	3,5	-
5	Расстояние от торца внутреннего анкера до торца бетона	5
В конструкциях с арматурой, напрягаемой на бетон
6	Между стенками круглых закрытых каналов при диаметрах каналов, см:
	9 и менее	6	dc - 1
	Св. 9 до 11	8	-
	Св. 11	По расчету
7	Между пучками из параллельных высокопрочных проволок, пучками из арматурных канатов класса К7 при расположении их в открытых каналах:
	а) в один ряд	3	-
	б) в два ряда	4	-
8	Между стенками каналов с одиночными стержнями, напрягаемыми электротермическим способом, при каналах:
	а) закрытых	10	-
	б) открытых	13	-
Примечание - Если при натяжении на упоры один или оба элемента имеют изоляцию, допустимое расстояние между ними уменьшается на 0,5 см.

Число канатов К1400 в пучке по ГОСТ 13840	Максимальное контролируемое усилие в пучке, кН	Минимальный радиус перегиба <1>, <2>, <3>, м	Минимальное расстояние от анкера до начала перегиба <1>, м	Внутренний диаметр каналообразователя <4>, мм
1	151	2,5	0,80	25 - 30
4	603	2,5	0,80	50 - 60
7	1 055	3,0	0,80	60 - 70
12	1 808	4,0	1,00	80 - 90
19	2 863	5,5	1,20	95 - 110
<1> При другом контролируемом усилии принимать по интерполяции. <2> При углах перегиба в пределах одной кривой свыше 90° следует увеличивать в 3 раза, свыше 180° - в 6 раз, промежуточные значения - по интерполяции. <3> Для каналообразователей из стальных труб или иных стальных огибающих приспособлений допускается уменьшать в 2 раза. <4> При другой площади пучка принимать по интерполяции.

Фактор, вызывающий потери предварительного напряжения	Значение потерь предварительного напряжения, МПа
1 Релаксация напряжений арматуры:
а) при механическом способе натяжения арматуры:
1) проволочной и арматурных канатов
2) стержневой
б) при электротермическом и электротермомеханическом способах натяжения стержневой арматуры	Здесь принимается без учета потерь, за исключением потерь от сил трения; Rpn - гарантированное значение условного предела текучести напрягаемой арматуры, принимается по данным нормативного документа на ее изготовление. Если вычисленные значения потерь от релаксации напряжений оказываются отрицательными, их следует принимать равными нулю. Проявление потерь от релаксации во времени следует учитывать в соответствии с 5.14. Примечание - Формула для определения потерь дана для нестабилизированной арматуры, в процессе натяжения которой проводится перетяжка. Для стабилизированной арматуры (с пониженной релаксацией), для которой перетяжку выполнять не следует, значения, полученные по формуле, необходимо уменьшать в два раза. В случае, если для нестабилизированной арматуры перетяжка не выполняется, значения, полученные по формуле, следует увеличивать в два раза.
2 Температурный перепад при натяжении на упоры (разность температуры натянутой арматуры в зоне нагрева и устройства, воспринимающего усилие натяжения при прогреве бетона)	Для бетона классов B25 - B40 - ; то же, класса B45 и выше - , где - разность между температурой нагреваемой арматуры и неподвижных упоров (вне зоны нагрева), воспринимающих усилие натяжения, °C. Расчетное значение при отсутствии точных данных следует принимать равным 65 °C. Потери от температурного перепада не учитываются, если температура стенда равна температуре нагреваемой арматуры или если в процессе термообработки проводится подтяжка напрягаемой арматуры на величину, компенсирующую потери от температурного перепада
3 Деформация анкеров, расположенных у натяжных устройств, при натяжении:
а) на упоры	, где - сжатие опрессованных шайб, смятие высаженных головок и т.п., принимаемое равным 2 мм на каждый анкер
б) на бетон	, где - обжатие шайб под анкерами и обмятие бетона под шайбами, равное 0,5 мм на каждый шов, но не менее 2 мм на каждый анкер, за который производится натяжение; - деформация арматурного элемента относительно анкера, принимаемая равной: для анкера стаканного типа, в котором проволока закрепляется с помощью сплава, бетона, конусного закрепления, высаженных головок, - 2 мм на анкер; для напрягаемых хомутов - 1 мм на анкер; для конусных анкеров пучков из арматурных канатов класса К7 - 8 мм на анкер; для стержневых хомутов с плотно завинчивающимися гайками, с шайбой, или парных коротышей общую величину потерь всех видов в таких хомутах допускается учитывать в размере 98 МПа; l - длина участка пучка (на котором происходят потери напряжений от данного фактора), уменьшенная в два раза, мм; Ep - модуль упругости напрягаемой арматуры
4 Трение арматуры
а) о стенки закрытых и открытых каналов при натяжении арматуры на бетон	, где принимается без учета потерь; e = 2,718 - основание натуральных логарифмов; , - коэффициенты, определяемые по таблице А.2 настоящего приложения; x - длина участка от натяжного устройства до расчетного сечения, м; - суммарный угол поворота оси арматуры, рад. Для криволинейных пролетных строений следует учитывать угол поворота пролетного строения в плане. Допускается учитывать смещение оси пучка относительно оси канала.
б) об огибающие приспособления	, где принимается без учета потерь; e = 2,718 - основание натуральных логарифмов; - коэффициент, принимаемый равным 0,25; - суммарный угол поворота оси арматуры, рад. При применении промежуточных отклоняющих упорных устройств, раздельных для каждого арматурного элемента и имеющих перемещение (за счет поворота) вдоль стенда, потери от трения об упорные устройства допускается не учитывать
5 Деформация стальной формы при изготовлении предварительно напряженных железобетонных конструкций с натяжением на упоры	, где - коэффициент, который при натяжении арматуры домкратом определяется по формуле ; - сближение упоров на линии действия усилия предварительного напряжения, определяемое из расчета деформаций формы; l - расстояние между наружными гранями упоров; n - число групп арматурных элементов, натягиваемых не одновременно; Es - модуль упругости стали формы. При отсутствии данных о технологии изготовления и конструкции форм потери от деформации форм следует принимать равными 30 МПа
6 Быстронатекающая ползучесть при натяжении на упоры для бетона:
а) естественного твердения	при ;
б) подвергнутого тепловой обработке (при 50 °C и более)	при , где определяется на уровне центров тяжести соответствующей продольной арматуры с учетом потерь по пунктам 1 - 5. Потери вычисляются по формулам пункта 6а с умножением полученного результата на коэффициент, равный 0,85
7 Усадка бетона при натяжении:	Бетон классов по прочности на сжатие
	B35 и ниже:	B40:	B45 и выше:
а) на упоры:
1) бетон естественного твердения	40	50	60
2) бетон с тепловой обработкой	35	40	50
б) на бетон независимо от условий твердения	30	35	40
	Проявление потерь от усадки во времени следует учитывать в соответствии с 5.15
8 Ползучесть бетона	при ; при , где - то же, что и в пункте 6, но с учетом потерь по пунктам 1 - 6; Rbp - передаточная прочность; - коэффициент, принимаемый равным для бетона: естественного твердения - 1,0; подвергнутого тепловой обработке при атмосферном давлении - 0,85
	Проявление потерь от ползучести во времени следует учитывать в соответствии с 5.15
9 Смятие под витками спиральной или кольцевой арматуры, наматываемой на бетон (при диаметре конструкции dtxt до 3 м)	70 - 0,22dtxt
10 Деформация обжатия стыков между блоками (для конструкций, состоящих из блоков)	, где n - число швов конструкции и оснастки по длине натягиваемой арматуры; - обжатие стыка, принимаемое равным для стыков: заполненных бетоном - 0,3 мм; клееных после отверждения клея - 0,0; l - длина участка пучка (на котором происходят потери напряжений от данного фактора), уменьшенная в два раза, мм. Допускается определение деформации стыков иными способами на основании опытных данных
Примечание - Каждому виду потерь предварительного напряжения арматуры в соответствии с номерами позиций присваивать обозначения от до .

Поверхность канала	Коэффициенты для определения потерь от трения арматуры
		при арматуре в виде
		пучков из высокопрочной проволоки, арматурных канатов класса К7, стальных канатов и гладких стержней	стержней периодического профиля
Гладкая стальная	0,003	0,35	0,40
Бетонная, образованная с помощью жесткого каналообразователя (или полиэтиленовых труб)	0,005	0,55	0,65
Гофрированные стальные неизвлекаемые:
- новые	0,0016	0,20	-
- подверженные коррозии	0,003	0,30	-

Приведенные характеристики поперечного сечения элемента, см (отношение площади поперечного сечения элемента к его периметру)	2,5	5,0	7,5	10,0	12,5	15,0	20,0 и более
Параметры, характеризующие скорость развития во времени деформации ползучести am, сут	55	80	110	135	165	190	250

[1]

Технический регламент Таможенного союза ТР ТС 014/2011

Безопасность автомобильных дорог

УДК 624.21/.08:006.354	ОКС 93.040
Ключевые слова: автомобильные дороги общего пользования, мостовые сооружения, проектирование железобетонных элементов, автодорожные мосты, пролетные строения, расчеты, конструктивные требования
