"ГОСТ Р 57778-2017. Национальный стандарт Российской Федерации. Композиты полимерные. Определение характеристик при сдвиге в плоскости армирования методом перекашивания пластины"
(утв. и введен в действие Приказом Росстандарта от 10.10.2017 N 1372-ст)

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1372-ст

4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д4255/Д4255М-15а "Стандартный метод определения характеристик при сдвиге в плоскости армирования полимерных композитных материалов методом перекашивания пластины" (ASTM D4255/D4255M-15a "Standard Test Method for In-Plane Shear Properties of Polymer Matrix Composite Materials by the Rail Shear Method", MOD) путем изменения его структуры для приведения в соответствии с требованиями, установленными в ГОСТ 1.5, путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста, а также не включения отдельных структурных элементов, ссылок и/или дополнительных элементов.

В настоящий стандарт внесены дополнительные приложения ДА и ДБ в целях приведения эскизов деталей, по которым изготовляют приспособления для испытаний образцов на сдвиг.

Оригинальный текст измененных структурных элементов примененного стандарта АСТМ приведен в дополнительном приложении ДВ. Отдельные структурные элементы изменены в целях соблюдения норм русского языка и технического стиля изложения, а также в соответствии с требованиями ГОСТ Р 1.5.

В настоящий стандарт не включены разделы 5, 6, 9, 12, 15, 16, подразделы 1.3 - 1.6, 3.3, 14.2, пункты 7.2.3, 11.2.2 примененного стандарта АСТМ, которые нецелесообразно применять в российской национальной стандартизации в связи с тем, что они имеют рекомендательный, поясняющий или справочный характер.

Указанные разделы, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДГ.

В настоящем стандарте ссылки на стандарты АСТМ заменены ссылками на соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДД.

Дополнительные ссылки, включенные в текст стандарта для учета особенностей российской национальной стандартизации, выделены курсивом.

Сопоставление структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДЕ

5 ВВЕДЕН ВПЕРВЫЕ

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12423 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)

ГОСТ 21616 Тензорезисторы. Общие технические условия

ГОСТ 28840 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

ГОСТ 32794 Композиты полимерные. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

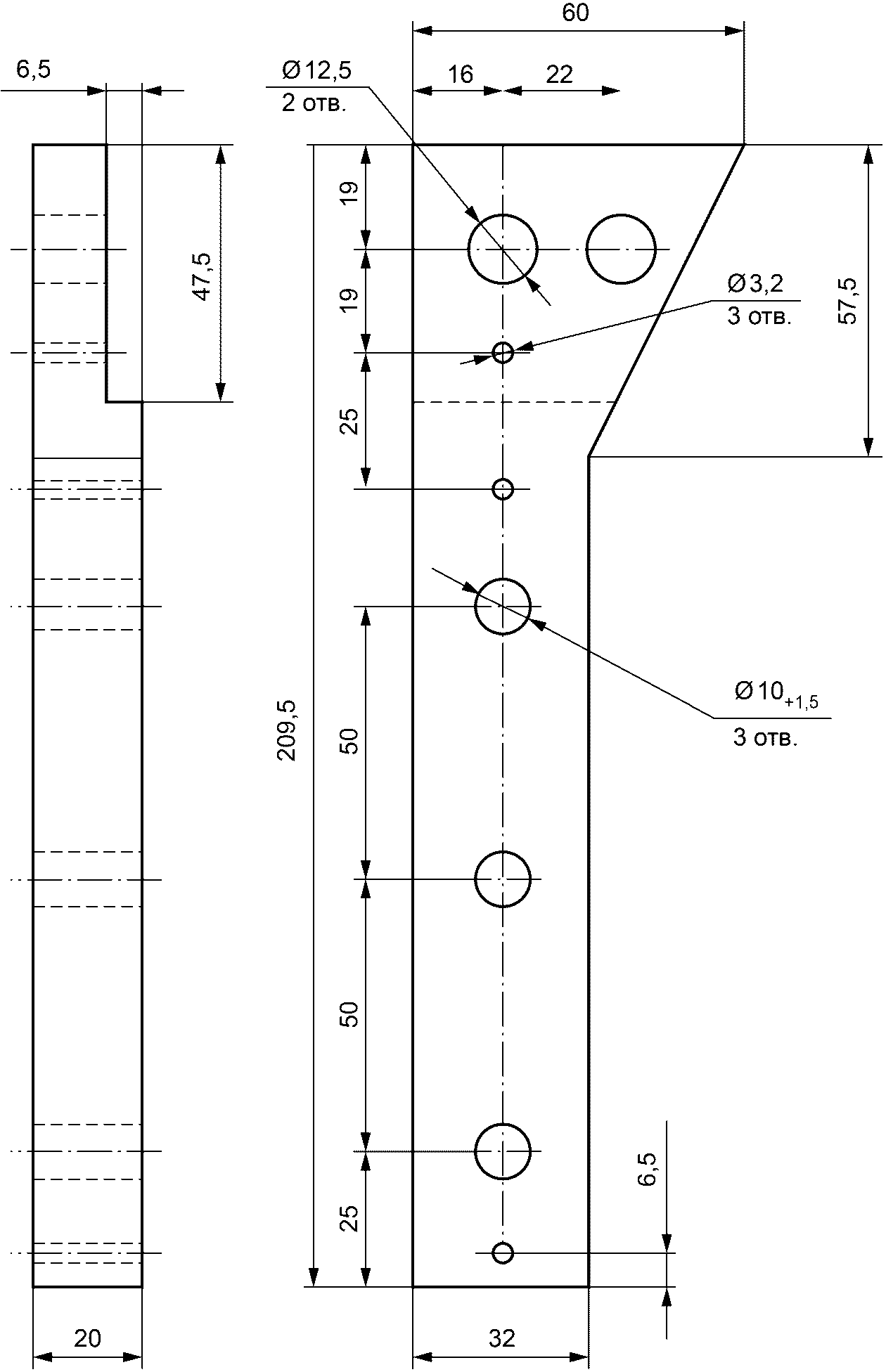

ДА.1 Эскиз зажимных планок приведен на рисунке ДА.1. Зажимные планки изготавливают в количестве 4 шт. (2 шт. по эскизу, приведенному на рисунке ДА.1 и 2 шт. в зеркальном исполнении).

ДА.2 Эскиз скобы приведен на рисунке ДА.2. Скобы изготавливают в количестве 2 шт.

ДА.3 Эскиз выравнивающей пластины приведен на рисунке ДА.3. Выравнивающую пластину изготавливают в количестве 2 шт.

ДБ.1 Эскиз центральной пары планок приведен на рисунке ДБ.1.

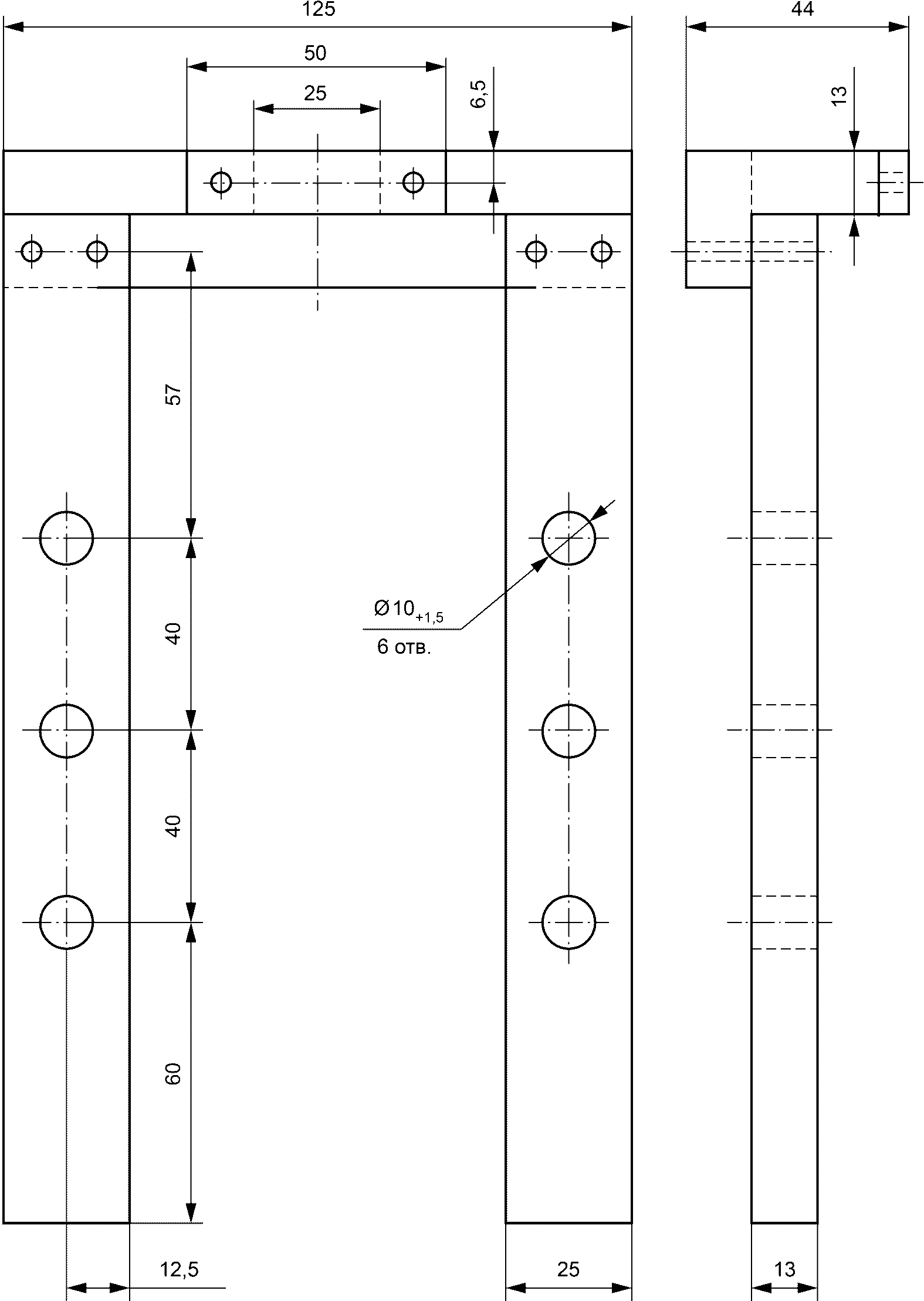

ДБ.2 Эскиз крайних планок с верхней перекладиной приведен на рисунке ДБ.2.

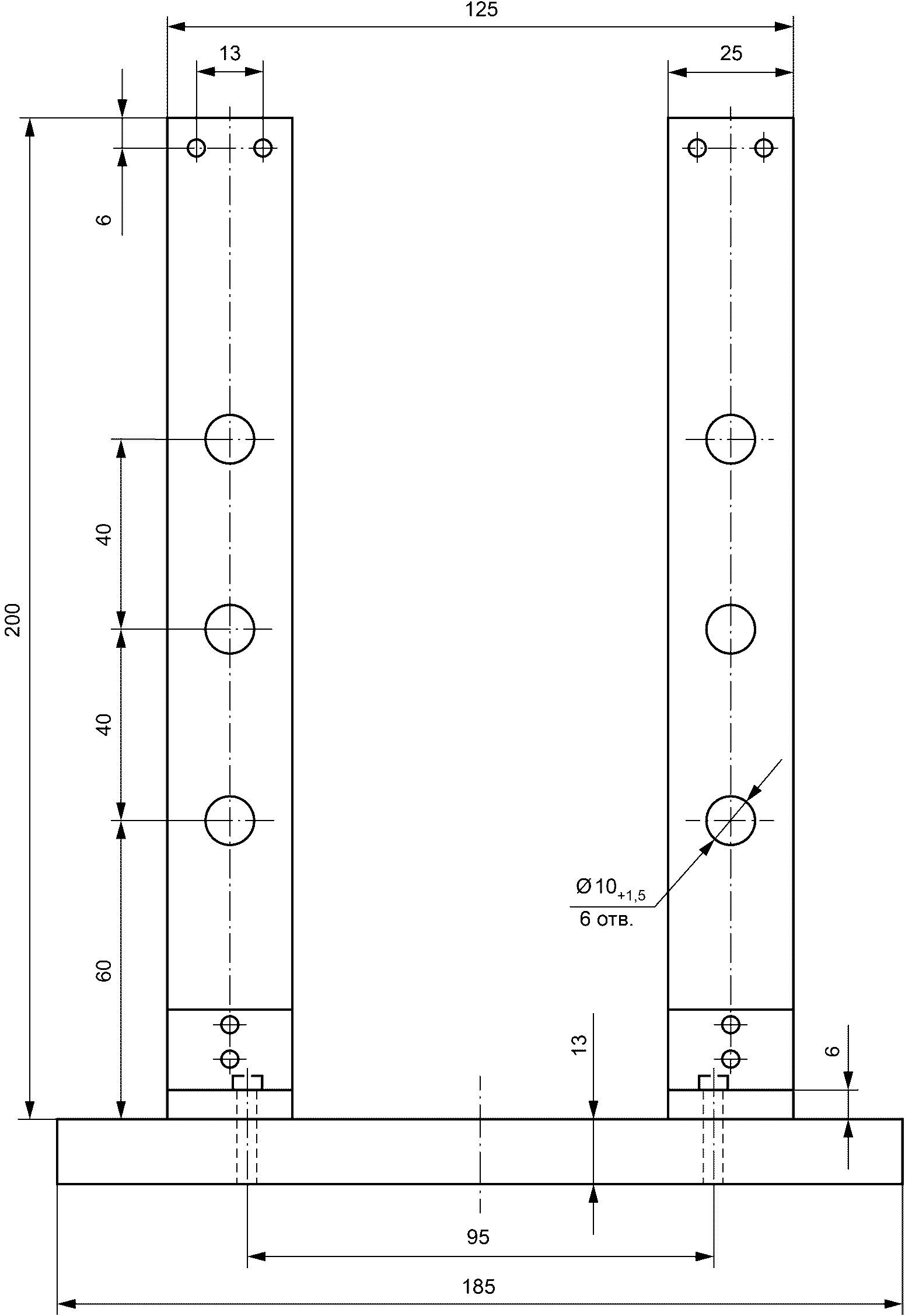

ДБ.3 Эскиз крайних планок с опорной плитой приведен на рисунке ДБ.3.

1.1 Данный метод предназначен для определения характеристик при сдвиге в плоскости армирования композитных материалов, армированных высокомодульными волокнами. Настоящий стандарт описывает два метода испытаний. В методе A образец зажимают между двумя парами нагружающих планок. При растяжении планки передают сдвиговые нагрузки на образец. В методе B образец зажимают с противоположных сторон, а растягивающую или сжимающую нагрузку прикладывают через третью пару планок по центру образца.

1.2 Данный метод распространяется на полимерные композитные материалы, армированные непрерывными волокнами или дискретными (рубленными) волокнами для следующих вариантов ориентации наполнителя:

1.2.1 Образцы, армированные только однонаправленными волокнами с направлением армирования, ориентированным параллельно или перпендикулярно зажимным пластинам.

1.2.2 Образцы, армированные только тканными наполнителями с направлением основы ткани также параллельно или перпендикулярно зажимным пластинам.

1.2.3 Образцы сбалансированной и симметричной конструкции с направлением 0°, ориентированным параллельно или перпендикулярно зажимным пластинам.

1.2.4 Образцы, армированные короткими (рубленными) волокнами, большинство которых распределено случайным образом.

Примечание 1 - Дополнительные методики испытаний для определения характеристик сдвига в плоскости армирования полимерных композитных материалов отражены в методиках D3518/D3518M, D5379/D5379M, D5448/D5448M и D7078/D7078M.

3.1 АСТМ Д3878 определяет термины, относящиеся к высокомодульным волокнам и их композициям. АСТМ Д883 определяет термины, относящиеся к пластикам. АСТМ Е6 определяет термины, относящиеся к механическим испытаниям. АСТМ Е456 и АСТМ Е177 определяют термины, относящиеся к статистике. В случае противоречия терминов АСТМ Д3878 имеет приоритет среди других стандартов по терминологии.

Примечание 2 - Если термин определяет физическую величину, то ее размерность приводится сразу после соответствующего термина в основной форме, используя обозначения настоящего стандарта для основных размерностей, указанных в квадратных скобках: [M] масса, [L] длина, [T] время, термодинамическая температура и [nd] для безразмерных величин. При использовании этих обозначений для аналитических размерностей, их заключают в квадратные скобки, поскольку данные символы также могут иметь другое значение, когда используются без скобок.

3.2.1 Сдвиг в плоскости. Сдвиг, вызванный сдвиговыми усилиями, прикладываемыми к краям композита таким образом, что в образце возникают сдвиговые деформации, которые имеют большие значения в плоскости композита, чем в трансверсальной плоскости.

3.2.2 Условное напряжение сдвига. Напряжение сдвига, связанное со смещением линии секущей модуля сдвига по оси деформации (см. 13.5).

3.2.3 Прочность при сдвиге: сдвиговое напряжение в материале в момент разрушения при чистом сдвиге.

3.2.4 Участок текучести. Участок деформации на кривых "напряжение-деформация" или "деформация-деформация", на котором значащие изменения наклона кривой находятся в малом диапазоне деформации

3.2.4.1 Большинство армированных волокном композитных материалов не линейны в процессе нагружения, как, например на графике "продольное напряжение-продольная деформация" или "трансверсальная деформация-продольная деформация". В таких случаях нелинейность может быть аппроксимирована до линейности. Есть несколько физических причин возникновения участка текучести. Общие примеры относятся к возникновению трещин в матрице при растяжении и расслоении слоев.

3.2.5 Образец-спутник. Небольшой образец, изготовленный из такого же материала и по такой же технологии, что и испытуемый образец, используемый для измерения содержания влаги по результатам кондиционирования. Также иногда называют образец-свидетель.

4.1 Испытание на сдвиг по методу A. Плоскую панель с отверстиями вдоль противоположных краев зажимают, как правило, болтами, между двумя парами параллельных стальных нагружающих планок, см. рисунки 1 и 2. При растяжении, эта конструкция передает сдвиговые усилия в образец, которые приводят к разрушению поперек панели. Этот метод испытаний является типовым, но не единственно возможным. Приспособление также можно нагружать на сжатие. Нагрузку прикладывают вплоть до разрушения образца.

4.1.1 Если необходимо получить диаграмму "усилие-деформация", на образце устанавливает систему тензодатчиков. Двухосные розеточные тензодатчики устанавливают на соответствующих местах с каждой стороны образца.

4.2 Испытание на сдвиг по методу B. Плоскую панель прочно устанавливают между двумя парами планок на противоположных краях и парой планок в центре. Панель опирается на крайние планки, в то время как нагрузка передается центральными планками. См рисунки 3 - 5. Растягивающая или сжимающая сила на центральных планках передает сдвиговое напряжение в каждую секцию образца. Нагрузку прикладывают вплоть до разрушения образца.

4.2.1 Испытательный стенд состоит из трех пар параллельных планок, обычно прикрепленных болтами к образцу. Две внешние пары планок прикреплены к опорной плите, которая опирается на испытательную машину. Третья пара (центральные планки) направлена через прорезь в верхней части опорного зажима.

Приспособление, как правило, нагружают на сжатие. Также допустимо прикладывать растягивающую нагрузку к средней паре планок, однако это потребует установки специального крепления к испытательной машине.

4.2.2 Если необходимо получить диаграмму "усилие-деформация", на образце устанавливают систему тензодатчиков. Двухосные тензодатчики устанавливают на соответствующих местах с каждой стороны образца.

4.3 Подробные чертежи конструкции приведены в ASTM AdjunctNo. ADJD4255.

5 Методы испытаний предназначены для получения характеристик при сдвиге в плоскости армирования при проведении квалификации материалов, исследований, разработки и конструировании. Факторы, влияющие на значение сдвига должны быть учтены. Они включают в себя: материал, методы подготовки материала и их выкладку, последовательности укладки слоев, подготовку образца, кондиционирование образца, внешние условия испытаний, способы выравнивания и зажима образца в приспособлении, скорость нагружения, время выдержки при определенной температуре, пористость и содержание армирующих волокон. Свойства, которые можно измерить с помощью этого метода испытаний:

5.1.1 Напряжение при сдвиге в плоскости армирования и расчетное значение напряжения при сдвиге.

5.1.2 Модуль упругости при сдвиге в плоскости армирования.

5.1.3 Условное напряжение сдвига.

5.1.4 Предельное напряжение сдвига в плоскости армирования. В случаях, когда расчетное напряжение сдвига при разрушении больше чем 5%, данные представляются для сдвига, соответствующего 5% смещению по деформации.

7.1 Микрометры. Микрометр с шаровидными губками номинального диаметра от 4 до 7 мм [0,16 до 0,28 дюймов] или плоской опорой используют для измерения толщины образца. Шаровидный микрометр рекомендуется использовать для измерения толщины, когда по крайней мере, одна поверхность неровная (например, укладка слоев, не имеющая ни гладких, ни пористых поверхностей). Микрометр с плоскими губками используют для измерения длины, ширины, и других размеров обработанных поверхностей. Использование альтернативных средств измерений допускается при согласовании заказчика с испытательной лабораторией. Точность средств измерений должна быть в пределах 1% от размеров образца. Для стандартного вида образцов используют инструмент с точностью измерений +/- 0,0025 мм [+/- 0,0001 дюйм] для измерения толщины, а средства измерений с точностью +/- 0,025 мм [+/- 0,001 дюйм] используют для измерения длины, ширины, и других размеров обработанных поверхностей.

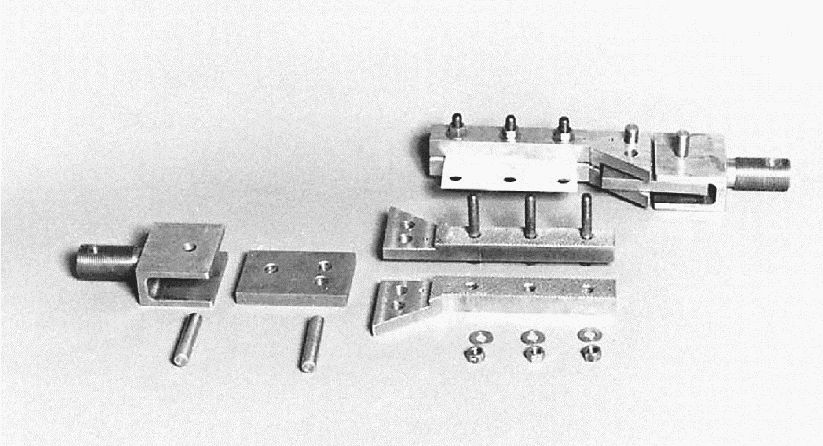

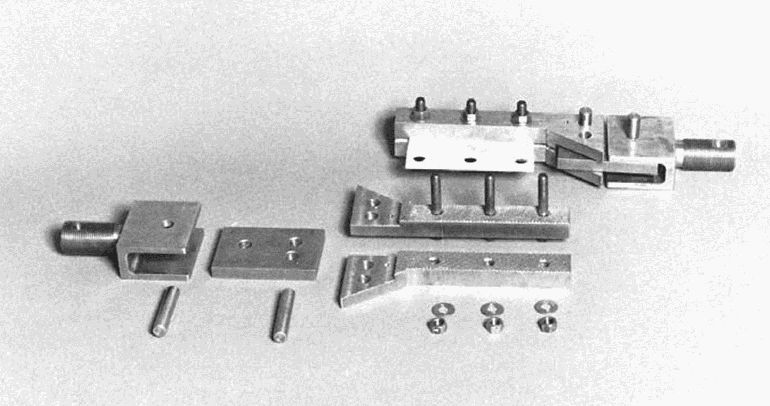

7.2.1 Зажим для испытания на сдвиг по методу A. Зажим для испытания на сдвиг показан на рисунках 1 и 2. Подробные чертежи доступны в АСТМ No. ADJD4255. Приспособление состоит из двух пар направляющих планок, которые зажимают испытуемый образец с помощью болтов. Планки устанавливают на разрывную машину с помощью штифтов, плит, выравнивающих планки относительно друг друга, и скоб, которые в свою очередь соединяются непосредственно с испытательной машиной. Это оборудование является типовым, но не в единственном исполнении. Зажим для испытания на сдвиг также может быть нагружен на сжатие по 7.2.3.

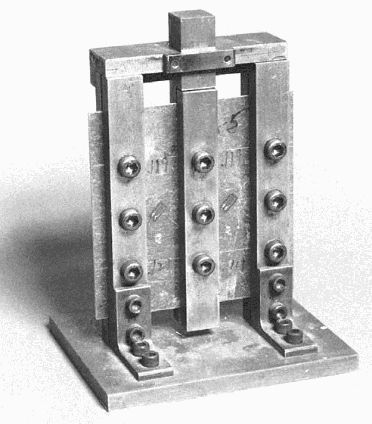

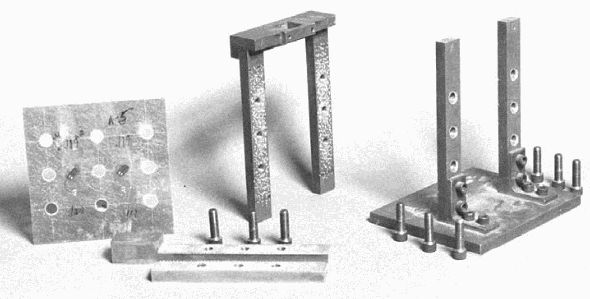

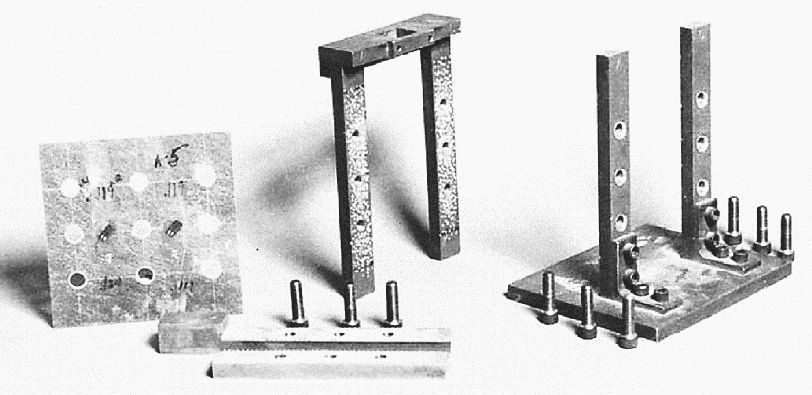

7.2.2 Зажим для испытания на сдвиг по методу B. Зажим для испытания на сдвиг показан на рисунках 3 - 5. Подробные чертежи доступны в АСТМ ADJD4255. Приспособление состоит из трех пар направляющих планок, которые зажимают испытуемый образец с помощью болтов. Две внешних пары планок прикреплены к опорной плите, которая опирается (закрепляется) на испытательную машину. Третью (среднюю) пару планок устанавливают через прорезь в верхней части опорного зажима. Описываемая конструкция нагружается на сжатие. К средним планкам также может прикладываться растягивающая нагрузка, в таком случае требуется крепление опорного зажима к испытательной машине. Это оборудование является типовым, но не в единственном исполнении. Также см. модификации по 7.2.3.

7.3 Испытательная машина. Испытательная машина должна соответствовать АСТМ Е4 и должна удовлетворять следующим требованиям:

7.3.1 Траверсы испытательной машины. Испытательная машина должна иметь две силовых траверсы с по меньшей мере одной подвижной траверсой вдоль оси испытания.

7.3.2 Зажимы/переходники. К одной траверсе испытательной машины крепят нижнюю часть приспособления для испытания на сдвиг для метода A (см 7.2.1), или в основание приспособления для метода B (см 7.2.2), при этом используется переходник или опорная плита при необходимости. К другой траверсе крепят верхнюю часть приспособления для метода A или центральную планку приспособления для метода B. При необходимости одним из вариантов крепления может являться универсальное или полусферическое самоустанавливающееся соединение для устранения незначительных отклонений непараллельности траверс испытательной машины.

7.3.3 Приводной механизм. Приводной механизм испытательной машины должен быть способен передавать подвижной траверсе контролируемую скорость перемещения относительно неподвижной траверсы. Перемещение подвижной траверсы должно быть регламентировано согласно 11.3.

7.3.4 Датчик силы. Датчик силы испытательной машины должен показывать полную силу, прикладываемую к образцу. Датчик не должен иметь запаздывание реагирования во время испытания при установленной скорости испытания и должен показывать значение силы с точностью +/- 1% от измеряемого значения согласно АСТМ Е4. Измеряемая сила может иметь разный диапазон в зависимости от назначения - небольшой в случае определения модуля упругости или значительный для определения прочности, или и тот и другой, при необходимости.

Примечание 3 - Получение точных данных в широком диапазоне нагрузок в одном и том же испытании (например, при определении двух параметров - модуля упругости и максимальной нагрузки) предполагает высокие требования к датчику силы и его калибровке. Для некоторого оборудования может потребоваться специальная калибровка. Для некоторых комбинаций - материала и датчика силы одновременное точное измерение модуля упругости и максимальной прочности может оказаться невозможным, и измерение модуля и прочности, возможно, придется выполнять отдельными испытаниями с использованием различных датчиков сил для каждого испытания.

7.4 Датчик деформации. Для измерения растяжения к образцу приклеивают тензорезисторы. Количество и расположение тензорезисторов определяется заказчиком. Необходимо как минимум два двухосных тензорезистора, расположенных на соответствующих местах на противоположных сторонах образца в центре рабочей области, как показано на рисунках 1, 3, 6 - 9. Двухосные датчики деформации должны быть направлены под углами +/- 45° по отношению к направлению прикладываемой силы.

Примечание 4 - Трехосные розеточные тензодатчики могут быть использованы вместо двухосных тензорезисторов, но их использование не обязательно. При использовании двух датчиков измерения деформации они должны быть направлены под углом +/- 45° по отношению к направлению прикладываемой силы для каждой тензорезисторной розетки.

7.4.1 Приклеиваемые тензодатчики деформации. Выбор тензодатчика зависит от типа материала. Активная база тензодатчика составляет 3 мм [0,125 дюйма]. Такая длина рекомендуется для большинства материалов, хотя более крупные базы могут быть более подходящими для некоторых тканей. Длина датчика должна быть такой, чтобы его можно было разместить на расстоянии от планок больше, чем четыре толщины образца. Калибровку датчиков проводят в соответствии с АСТМ Е251. В качестве используемых датчиков рекомендуются двухосные тензорезисторы с минимальным диапазоном относительной линейной деформации, равной примерно 3% (при расчетных измерениях деформации при сдвиге 6%). При испытании композитов, армированных ткаными материалами, следует рассмотреть возможность использования датчиков с такой активной длиной, чтобы она, по меньшей мере, являлась соразмерной с повторяющейся ячейкой переплетения. Некоторые основные принципы использования тензодатчика применяют в композитах. Дополнительная общая информация приведена в списке литературы.

7.4.1.1 Подготовка поверхности армированных композитов в соответствии с АСТМ Е1237 может повредить полимерную матрицу и привести к повреждению армирующих волокон, что приведет к разрушению образца. Армирующие волокна не должны быть оголены или повреждены в процессе подготовки поверхности. Необходимо использовать рекомендации разработчика тензодатчиков, относящиеся к подготовке поверхности, рекомендуемым клеям для композитов, до разработки набора стандартных методов по подготовке поверхности для установки тензодатчиков композитных образцов, армированных волокнами.

7.4.1.2 Необходимо выбирать датчики, имеющие более высокое сопротивление, что в конечном счете позволит уменьшить воздействие эффектов нагрева на материалы с низкой проводимостью. Предпочтительны сопротивления 350 Ом или выше. Используют минимально возможное напряжение с заданной точностью (рекомендуется от 1 до 2В) для уменьшения мощности, потребляемой датчиком. Нагревание образца датчиком напрямую влияет на характеристики материала или на измеряемую деформацию в результате разницы между коэффициентом температурной компенсации и коэффициентом теплового расширения материала образца.

7.4.1.3 Температурная компенсация рекомендуется при испытании в стандартных лабораторных условиях. Температурная компенсация необходима при испытании в условиях нестандартных температур. При необходимости используется образец-спутник с идентичной укладкой и расположением тензодатчика для учета компенсации температурной деформации.

7.4.1.4 Выполняют корректировку тензодатчиков поперечной чувствительности, если погрешность поперечной чувствительности больше 1%. Измерения деформации композитных материалов с помощью тензодатчиков сопряжены с ошибками измерений поперечных деформаций из-за сильной ортотропности композитных материалов. Образцы, армированные однонаправленными волокнами, наиболее подвержены ошибкам определения поперечной деформации.

7.4.1.5 Для обнаружения потери устойчивости необходимо установить двухосные тензодатчики на противоположных сторонах образца. При сгибании образца в результате продольного изгиба деформации на одной стороне образца превышают деформации на противоположной стороне.

7.5 Камера для кондиционирования. При кондиционировании материалов вне лабораторных условий необходима камера для кондиционирования типа тепло/влага, которая должна поддерживать необходимую относительную температуру в пределах +/- 3 °C [+/- 5 °F] и необходимую относительную влажность в пределах +/- 3%. Условия среды в камере следует контролировать автоматически либо вручную регулярными интервалами.

7.6 Испытательная термокамера. Испытательная термокамера, необходимая для проведения испытаний при заданных условиях среды, отличных от лабораторных. Термокамера должна быть способна поддерживать в течение испытания на рабочем участке испытуемого образца температуру с точностью +/- 3 °C [+/- 5 °F], Дополнительная камера может поддерживать другие условия внешней среды, такие как воздействие жидкости или относительной влажности во время испытания (см 11.4).

Примечание 5 - Если образцы кондиционируют до равновесного состояния и их тип или исполнение не позволяет точно измерить изменение веса путем взвешивания самого образца (как в случае образца с накладками), тогда используют образец-спутник (образец-свидетель) такой же толщины и других размеров (без накладок) для определения достижения равновесного состояния кондиционируемых образцов.

8.1 Отбор образцов. Для получения достоверных данных необходимо испытать, по крайней мере, пять образцов, если удовлетворительные результаты не могут быть получены за счет использования меньшего количества образцов, например в случае "спланированного эксперимента". Определяют достоверные размеры выборки образцов по АСТМ Е122. Метод отбора отражают в протоколе.

8.2 Форма образцов. Образцы представляют собой прямоугольные панели с рядами отверстий для зажимных болтов. Рекомендуемая толщина образцов от 1,3 до 3,2 мм [0,050 до 0,13 дюймов]. Тонкие образцы теряют устойчивость при малых нагрузках, а образцы с большой толщиной могут иметь большой уровень сдвига, превышающий возможности зажима. Образцы с большой толщиной предпочтительнее для определения прочности из-за их высокой стойкости к изгибным нагрузкам. Однако на более толстых образцах невозможно разместить розеточные тензодатчики, отступив четыре толщины образца от края планок, согласно 7.4.1. Обязательные требования к образцам приведены в 8.2.1 и 8.2.2.

8.2.1 Метод A. Рекомендуемый образец должен соответствовать размерам, указанным на рисунке 6 (мм) или рисунке 7 (дюйм-фунт) и АСТМ No.ADJD4255. Отклонения от параллельности сторон образца важно свести к минимуму для снижения вероятности возникновения потери устойчивости. Если внешние размеры образца являются стабильными, то становится возможным использование множества вариаций расположения отверстий и накладок. См 8.3 и 8.4.

8.2.2 Метод B. Образец должен соответствовать размерам, указанным на рисунке 8 (мм) или рисунке 9 (дюйм-фунт) и АСТМ No. ADJD4255. Отклонения от параллельности сторон образца важно свести к минимуму для снижения вероятности возникновения потери устойчивости.

8.3 Использование накладок. Накладки не требуются. Ключевым фактором в выборе устойчивости образца и методов захвата является правильно приложенная сила и предотвращение преждевременной деформации образца в результате скольжения. Таким образом, необходимость в использовании накладок с установленными конструктивными параметрами определяется конечным результатом: допустимым видом и местом разрушения образца. Если допустимый вид разрушения происходит с достаточной частотой, то нет никаких причин для изменения метода зажима.

8.3.1 Форма накладок. Толщина накладок составляет около 1,5 мм [0,06 дюймов]. Выбор конфигурации накладок, с помощью которых происходит разрушение образца в рабочей области без скольжения, зависит от материала образца, направления армирующих слоев и типа используемых зажимов. Для равномерного нагружения образца важно, чтобы толщина накладок была одинакова, а поверхности параллельны.

8.3.2 Фрикционные накладки. Не во всех случаях обязательно приклеивание накладок к образцу для эффективной передачи нагрузки. Фрикционные накладки представляют собой неприклеенные накладки, которые удерживаются на месте под давлением захвата, для чего часто используют наждачную бумагу или другой легкий абразив между накладкой и образцом. В некоторых случаях используют зубчатые клиновые захваты только с наждачной бумагой между захватом и образцом. Тем не менее, используемый тип абразива должен выдерживать сжимающие нагрузки. Некоторые виды наждачной бумаги неэффективны из-за разрушения их абразива.

8.3.3 Материал накладки. В качестве материала накладок применяют наиболее часто используемые материалы - сталь и армированные непрерывными стекловолокнами E-типа полимерные композитные материалы (тканые или нетканые), с укладкой [0/90]_ns.

8.3.4 Клей. Для приклеивания накладок к образцу может быть использован любой клей, удовлетворяющий условиям окружающей среды. Предпочтительно использовать однородную клеевую пленку минимальной толщины, это позволит уменьшить нежелательные напряжения в конструкции.

8.4 Отверстия для болтов. Большее количество отверстий меньшего диаметра может быть использовано в каждой паре планок для улучшения фиксации образца. Допускается количество отверстий вплоть до восьми. Типовой диаметр отверстия увеличен относительно используемых болтов, хотя также используют тугую посадку болтов, в частности, в образцах с накладками.

8.5.1 Формование панели. Необходим контроль за ориентацией выкладки волокон. Неправильная ориентация волокна снижает измеряемые показатели, а также увеличивает коэффициент вариации. Предлагаемые методы ориентации волокна были приведены ранее. Метод подготовки и формования панели должен быть внесен в протокол испытаний.

8.5.2 Обработка. Прямые края образца могут иметь грубые следы, оставленные инструментами механической обработки. Тем не менее, в случае незначительных расслоений, отверстия должны быть просверлены и расширены.

8.5.3 Маркировка. Необходимо маркировать образцы таким образом, чтобы их можно было отличить их друг от друга, идентифицировать и установить маршрутный процесс их изготовления. Маркировка не должна повреждаться в течение испытания и не должна влиять на результаты испытания.

10.1 Рекомендуемым условием кондиционирования является равновесное состояние влажности при заданной относительной влажности в соответствии с АСТМ Д5229/Д5229М. В случае, если заказчик не определяет условия кондиционирования, кондиционирование не требуется, и образцы могут быть использованы без подготовки.

10.2 Данные о процессе кондиционирования образца, включая воздействие внешних факторов и конечный уровень влагосодержания, должны быть внесены в протокол испытаний.

Примечание 6 - Термин "влага", используемый в АСТМ Д5229/Д5229М, включает в себя не только пар от жидкости и ее конденсат, но и саму жидкость в больших количествах, например при погружении.

10.3 Если условия кондиционирования не определены, то в протоколе испытаний образец отмечают как "некондиционированный", а уровень влажности как "неизвестный".

11.1 Параметры, которые необходимо определить перед проведением испытаний.

11.1.1 Метод отбора образцов, тип образца и его размеры, условия кондиционирования образцов-спутников (если требуется).

11.1.2 Определяемые характеристики при сдвиге и требуемые данные для протокола испытаний.

Примечание 7 - Перед испытанием необходимо уточнить свойства испытуемого материала, необходимую точность измерений, и данные, которые необходимо отразить в протоколе испытаний для правильного подбора оборудования и средств измерений. Необходимо оценить диапазоны напряжений и деформаций для корректного выбора датчика, калибровки оборудования и параметров настройки оборудования.

11.1.3 Условия кондиционирования.

11.1.4 При необходимости: метод отбора проб, форма образцов и методы определения плотности и объемного содержания волокон.

11.2.1 Намеренные или случайные отклонения от приведенной методики испытаний заносятся в протокол.

11.2.3 Кондиционирование образцов проводят до или после установки тензодатчиков (по требованию).

Примечание 8 - Установленные перед кондиционированием тензодатчики могут локально препятствовать поглощению влаги под тензодатчиком, или условия кондиционирования могут ухудшить свойства клея, используемого для установки тензодатчика, или эти события могут произойти одновременно. С другой стороны, приклеивание датчиков после кондиционирования может быть невозможно по другим причинам, или процесс установки датчиков приводит к потере равновесного состояния влагонасыщения. Время с момента установки тензодатчиков до испытания образца следует указать в протоколе испытаний.

11.2.4 После окончательной обработки образца и кондиционирования перед проведением испытаний на сдвиг необходимо измерить: длину образца l, размеры образца параллельные планкам и толщину h с погрешностью, указанной в 7.1, в трех местах рабочей области. Записывают среднеарифметические значения измерений длины и толщины в миллиметрах [дюймах]. Проверяют соответствие положения отверстий и их размеров указанным допускам.

11.2.5 Тензодатчики устанавливают на образец (см 7.4), как указано на рисунках 6 - 9.

11.3 Скорость испытания. Скорость испытания устанавливают таким образом, чтобы обеспечить постоянную скорость деформации в рабочей области. Если испытательная машина не позволяет измерять деформацию, то скорость деформации можно установить, повторно проводя испытания и регулируя скорость приложения силы до достижения постоянной скорости деформации, получая данные с датчиков деформации по времени. Скорость деформации выбирают так, чтобы образец разрушался от 1 до 10 мин. Если невозможно оценить предельную деформацию, проводят первоначальные испытания с использованием стандартных скоростей вплоть до определения предельной деформации материала, пока она не будет установлена, после чего корректируют скорость деформации. Рекомендуемые стандартные скорости следующие:

11.3.1 Испытания с постоянной скоростью деформации. Расчетное значение скорости деформации сдвига составляет 0,01 мин^-1.

11.3.2 Испытания с постоянной скоростью перемещения траверсы. Стандартная скорость перемещения траверсы составляет 2,0 мм/мин [0,05 дюйм/мин].

Примечание 9 - Использование постоянной скорости перемещения траверсы испытательной машины с высоким уровнем податливости оказывает влияние на скорость изменения деформации, которая будет значительно ниже требуемой. Использование эластичных накладок также может привести к снижению скорости деформации образца по сравнению со скоростью траверсы машины. В некоторых случаях фактические скорости деформации от 10 до 50 раз ниже приведенной расчетной скорости траверсы испытательной машины.

11.4 Условия окружающей среды. Образец кондиционируют до достижения равновесного состояния влажности, и проводят испытания при тех же условиях влажности. Однако испытание при повышенной температуре и влажности не осуществимо применительно к возможностям стандартных термокамер испытательных машин. В таких случаях допускается изменять условия проведения испытаний, например при проведении испытаний при повышенной температуре без контроля насыщения влагой, но с определенным ограничением времени разрушения с момента извлечения образца из климатической камеры. Изменения условий окружающей среды при проведении испытаний заносят в протокол.

11.4.1 Образец выдерживают в заданных условиях кондиционирования вплоть до момента испытания, в случае если условия внешней окружающей среды при испытании отличаются от условий кондиционирования.

11.4.2 Если условия окружающей среды во время испытаний отличаются от условий кондиционирования, то во время испытаний может произойти потеря влаги. Эти потери могут быть сведены к минимуму за счет уменьшения времени выдержки в испытательной камере, тем не менее следует убедиться, что температура образца находится в равновесии. Испытательные приспособления могут быть предварительно нагреты, температуру нагрева можно поднимать быстро, а время выдержки при температуре может быть минимизировано до момента начала испытаний. Кондиционированные образцы-спутники используют для измерения потерь влаги при условиях среды в процессе проведения испытаний. Взвешивают образец-спутник перед испытанием и помещают его в испытательную камеру в то же время, что и испытуемый образец. Незамедлительно извлекают образец-спутник в момент начала разрушения образца и проводят повторное взвешивание для определения потери влаги.

11.4.3 Температуру при испытании отслеживают с помощью термопары, размещенной на расстоянии не менее 25 мм от рабочей области образца. Записывают температуру образца и образца-спутника (при его использовании) для температурной компенсации деформации или потерь влажности с погрешностью +/- 3 °C от требуемой при кондиционировании. Фиксирование термопар на испытательном образце (образце-спутнике) является эффективным способом измерения температуры.

Примечание 10 - Описываемая процедура предназначена для вертикальных разрывных машин для испытаний.

11.5.1 Метод A

11.5.1.1 Проверяют приспособление. Приспособление осматривают на наличие признаков износа планок, отверстий под болты, нагружающих плит, растягивающих головок и соединительных штифтов.

11.5.1.2 Прикрепляют концы захватов приспособления к траверсам испытательной машины.

11.5.2 Метод B:

11.5.2.1 Проверяют приспособление. Приспособление осматривают на наличие признаков износа планок, отверстий под болты и направляющих отверстий в центральной паре планок.

11.5.2.2 Устанавливают основу приспособления на нижнюю траверсу испытательной машины. Устанавливают оборудование, необходимое для нагрузки на центральную пару планок верхней траверсой испытательной машины.

11.6.1 Метод A

11.6.1.1 Устанавливают образец между парой планок. Выравнивают планки относительно друг друга с помощью штифтов. Вставляют болты диаметром 10 мм [3/8 дюйма] через планки и отверстия образцов и без усилия закручивают высокопрочные гайки. Устанавливают распорку 12,7 мм [1/2 дюйма] между противоположными парами планок. Выравнивают планки с образцом. Проверяют отсутствие смещения болтов и отверстий в направлении приложения нагрузки. Затягивают болты вручную. Затягивают болты с усилием от 7 до 70 Н·м [5 до 50 фунт-фут] (примечание 11). Затем затягивают каждый болт с усилием до 100 Н·м [70 фунт-фут]. Возможно использование приспособления, фиксирующего планки и образец.

Примечание 11 - Правильная затяжка болтов является важным условием; фактические значения крутящего момента могут меняться из-за материала или направляющих планок. Наиболее важным фактором является равномерная затяжка. Чрезмерная затяжка также должна предотвращаться. Рекомендуется использовать фиксирующее приспособление, а болты должны быть затянуты в три этапа: вручную, затем на 1/4 от окончательного усилия затяжки, затем до конечного усилия. В дополнение проводят проверку усилия затяжки каждого болта, чтобы убедиться в равномерном усилии для всех болтов.

11.6.1.2 Устанавливают зажатый образец и планки на разрывную машину и проверяют выравнивание приспособления в вертикальной плоскости, проходящей через ось прикладываемой силы.

11.6.1.3 Прикрепляют устройства для записи деформации к тензодатчикам на образце.

11.6.2 Метод B

11.6.2.1 Устанавливают образец между парой планок основания приспособления. Вставляют болты длиной 10 мм [3/8 дюйма] через передние планки, образец и задние планки. Проверяют отсутствие смещения болтов и отверстий в направлении приложения нагрузки. Затягивают болты с усилием от 7 до 70 Н·м [5 до 50 фунт-фут] (примечание 11). Вставляют заднюю центральную планку через направляющее отверстие приспособления. Помещают переднюю центральную планку с другой стороны образца и стягивают их между собой болтами так же, как и боковые планки основания приспособления.

11.6.2.2 Помещают приспособление с образцом в испытательную машину, совмещая центральную планку с подвижной частью разрывной машины. Равномерное приложение нагрузки может быть обеспечено сферическим переходником между нагружающей головкой и центральной планкой в случае нагрузки на сжатие.

11.6.3 Прикрепляют устройство для получения данных с тензодатчиков.

11.7.1 Предварительная нагрузка. Предварительно нагружают образец с приспособлением (силой менее 5% от разрушающей нагрузки) и разгружают, для того чтобы выровнять планки и обнулить тензодатчики.

11.7.2 Нагружают образец с заданной скоростью до момента разрушения, одновременно проводя запись данных.

11.8 Запись данных. Снимают данные "сила-деформация" в непрерывном режиме или через равные промежутки времени; для данного метода испытаний рекомендуемая частота записи (съема) данных составляет 2 - 3 записи в секунду с минимальным количеством снимаемых данных равным 100 для каждого испытания. При начале разрушения в переходной области или в поверхностных слоях записывают силу, деформацию и тип разрушения в таких точках. При разрушении образца записывают максимальную нагрузку, разрушающую нагрузку, и деформацию (или смещение датчика) в момент или максимально близко к моменту разрушения. Испытание завершают при достижении 5% расчетного значения сдвига.

Примечание 12 - К другой информации относят данные, которые могут быть полезны для интерпретации различных аномалий и особенностей зажима или проскальзывания образца, включая данные "сила-перемещение" активной траверсы машины и "сила-время".

11.8.1 Разница в зависимости "напряжение-деформация" (или "сила-деформация") для противоположных поверхностей образца указывает на изгиб образца. Результаты определения упругих характеристик образца при испытании считаются достоверными, если изгиб образца не превышает 10% согласно формуле 1. Определяют процент изгиба в средней точке интервала деформации, используемого для расчетов модуля упругости (см 13.4.1). Такие же требования к достоверности результатов предъявляются к предельной прочности и предельной деформации. Это требование применимо ко всем образцам, требующих измерения деформации на обеих поверхностях. Если возможно, используют график "процент изгиба-средняя деформация" для определения типа разрушений.

где B_y - процент изгиба образца;

- значение деформации датчика 1;

- значение деформации датчика 2 (расположенного с другой стороны образца в том же самом месте, что и датчик 1).

11.8.2 Резкое расхождение показаний деформации на противоположных сторонах образца или быстрое увеличение процента изгиба свидетельствует о потере устойчивости образца. Для расчета сдвиговых характеристик следует исключить все данные по силе выше той, при которой произошла потеря устойчивости или непосредственно момент разрушения от потери устойчивости.

13.1 Перед расчетом полученных характеристик материала необходимо проанализировать данные деформации для подтверждения того, что в образце произошел "чистый" сдвиг, в случае потери устойчивости - образец не учитывают. Деформации в направлении 0° относительно оси приложения нагрузки, как показано на рисунках 6 - 9, должны быть небольшими по сравнению с деформациями, получаемыми в направлении +/- 45°. Если деформации, полученные в направлении 0° больше 10% деформации в направлении +/- 45°, обработку данных проводят на полученных значениях максимальных сдвиговых деформаций. В протокол включают данные значений деформации и соответствующие им основные направления, в которых эти данные получены. Способ пересчета деформаций приведен во многих литературных источниках.

13.2.1 Метод A - За предел прочности при сдвиге в плоскости принимают максимальное напряжение при сдвиге в момент разрушения или напряжение при сдвиге при расчетном значении смещения деформации, равном 5%. Рассчитывают значение по формуле (2) и заносят в протокол испытаний с точностью до трех значащих цифр. Для расчета модуля сдвига напряжение сдвига вычисляют по формуле (3).

где F^u - предел прочности при сдвиге МПа;

P^max - сила, действующая на образец, предшествующая разрушению образца, или сила при расчетном значении 5% от смещения деформации, или сила перед началом потери устойчивости (см. 11.8.1);

- напряжение сдвига в i-й точке, МПа;

P_i - усилие в i-й точке, Н;

A - площадь поперечного сечения образца, рассчитанная как произведение среднеарифметических значений длины l и толщины h, мм²;

13.2.2 Метод B - За предел прочности при сдвиге в плоскости армирования принимают значение напряжения, предшествующее разрушению или значение напряжение для 5% от смещения деформации. Для расчета используют формулу (4) и заносят в протокол испытаний с точностью до трех значащих цифр. Для расчета модуля сдвига напряжение сдвига вычисляют по формуле (5).

где F^u - предельная прочность при сдвиге, МПа;

P^max = сила, действующая на образец, предшествующая разрушению образца, или сила при расчетном значении 5% от смещения деформации, или сила перед началом потери устойчивости (см. 11.8.1);

- напряжение сдвига в i-й точке, МПа;

P_i - усилие в i-й точке, Н;

A - площадь поперечного сечения образца, рассчитанная как произведение среднеарифметических значений длины l и толщины h, мм²;

13.3 Сдвиговая деформация/Сдвиговая деформация при разрушении. Для расчета модуля сдвига или предельной деформации при сдвиге расчетную деформацию при сдвиге для каждой точки путем пересчета полученных значений деформации в соответствующих точках для направлении +45° и -45° вычисляют по формуле (6). Заносят результаты в протокол испытаний с точностью до трех значащих цифр.

где = рассчитанное значение деформации при сдвиге для i-ой точки, ,

= деформация в направлении +45° для i-ой точки ,

= деформация в направлении -45° для i-ой точки, .

13.4 Модуль сдвига

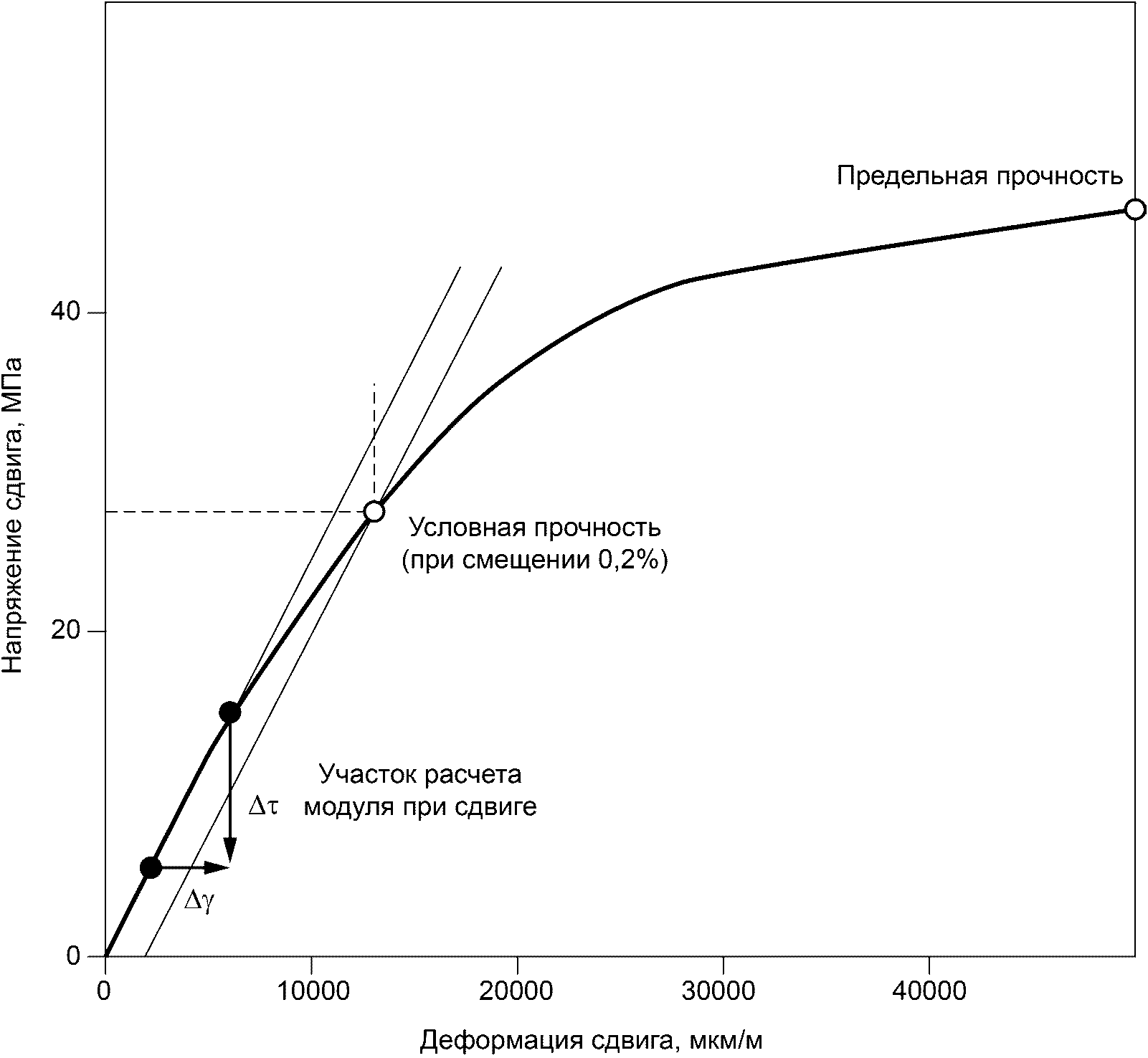

13.4.1 Модуль сдвига. Модуль сдвига вычисляют по формуле (7), для значений свыше , нижняя точка диапазона построения касательной должна лежать в диапазоне от 1500 до включительно. Записывают полученное значение модуля сдвига с точностью до трех значащих цифр. Также заносят в протокол испытаний диапазон деформации, используемый при расчете модуля.

13.4.1.1 Допускается использовать другие диапазоны деформаций для расчета модуля для материалов, которые разрушаются в переходной области (значительное изменение в наклоне кривой напряжение-деформация) при деформации меньше . В таких случаях верхнюю границу диапазона деформации для партии образцов определяют после испытания, как 90% среднего значения верхнего предела линейного участка, округленного до ближайших . Наличие любой переходной области должно быть отражено в протоколе с указанием соответствующих диапазонов деформации.

где G^chord - касательная к модулю упругости, ГПа,

- разница между двумя расчетными значениями напряжения сдвига, МПа,

- разница между двумя расчетными значениями деформации сдвига (как правило 0,004).

13.4.2 Модуль сдвига. Другие способы определения модуля сдвига могут быть использованы и занесены в протокол на усмотрение оператора. При этом необходимо указать метод определения, расчетный диапазон деформаций и результат определения модуля с точностью до трех значащих цифр. АСТМ Е111 описывает дополнительные рекомендации по определению модуля упругости.

Примечание 13 - В качестве примера другого метода определения другого модуля упругости используют вторую касательную модуля упругости для материалов, у которых кривая "напряжение-деформация" имеет билинейный характер.

13.5 Смещение прочности при сдвиге. При необходимости рассчитывают условную прочность при сдвиге по кривой "напряжение сдвига - деформация сдвига". Смещают касательную модуля сдвига вдоль оси деформации при неизменных значениях напряжения и продляют эту линию до пересечения с кривой "напряжение-деформация". Определяют напряжение сдвига, которое соответствует точке пересечения, и записывают этот результат в протокол испытаний с точностью до трех значащих цифр, условную прочность при сдвиге и соответствующее значение смещения деформации. Пример определения условной прочности при сдвиге где F°₁₂(0,2% смещения) = 28 МПа, приведен на рисунке 10.

Примечание 14 - В случае отсутствия обоснованного использования другого значения, рекомендуемое значение смещения деформации составляет 0,2%.

13.6 Статистика. Для каждой серии испытанных образцов вычисляют среднеарифметическое значение, стандартное отклонение и коэффициент вариации, %, для каждого определенного свойства:

где - среднеарифметическое значение;

S_n-1 - стандартное отклонение;

CV - коэффициент вариации, %;

n - количество образцов;

x_i - измеренное или определенное значение.

14.1 Все испытания должны быть отражены в протоколе испытаний согласно требованиям АСТМ Е1434 и АСТМ Е1309. Следующая информация относится к использованию этих руководств для представления данных по настоящему стандарту. В протоколе испытаний указывают следующую информацию или ссылки на другие документы, содержащие эту информацию. (За данные, выходящие за пределы параметров контроля, представленных испытательной лабораторией, такие как параметры изготовления панелей, несет ответственность заказчик).

14.1.1 Версия издания или даты выпуска настоящего стандарта.

14.1.2 Дата(ы) и место проведения испытания.

14.1.3 ФИО оператора, проводившего испытания.

14.1.4 Любые отклонения от этого метода испытаний, аномалии, замеченные в процессе испытаний, или проблемы, возникшие с оборудованием в процессе испытаний.

14.1.5 Данные об испытуемом материале, включая: спецификацию на материал, тип материала, назначение материала, производителя, серийный номер партии, поставщика (если это не производитель), дату сертификации, срок действия сертификации, диаметр филаментов, количество филаментов в жгуте или основе, параметры скручивания, размер, тип плетения, поверхностную площадь волокна, тип матрицы, содержание связующего в препреге, содержание летучих веществ в препреге.

14.1.6 Описание технологических операций, используемых при изготовлении ламината, включая: дату начала изготовления, дату окончания изготовления, технологию изготовления, цикл отверждения, метод отверждения, описание используемого оборудования.

14.1.7 Ориентация слоев и последовательность укладки.

14.1.8 При необходимости, указывают плотность, объемное содержание армирующего наполнителя, методы определения пустот, метод отбора проб и геометрию образцов, параметры испытаний и дату испытаний.

14.1.9 Средняя толщина слоя материала.

14.1.10 Результаты любого неразрушающего контроля.

14.1.11 Метод изготовления образцов, включая способ маркировки образцов, геометрические размеры образцов, метод отбора образцов, метод вырезки образцов, размеры накладок, материал накладок, клей, используемый для приклеивания накладок.

14.1.12 Даты поверки всех средств измерений и оборудования.

14.1.13 Тип испытательной машины, дата калибровки, частота сбора данных и тип оборудования.

14.1.14 Размеры для каждого образца.

14.1.15 Параметры кондиционирования и его результаты, использование образцов-спутников и их размеры, процедуры отличные от приведенных в данном стандарте.

14.1.16 Относительная влажность и температура испытаний в лаборатории.

14.1.17 Условия окружающей среды в испытательной камере (если используется) и время выдержки в данной среде.

14.1.18 Количество испытуемых образцов.

14.1.19 Скорость испытаний.

14.1.20 Размещение датчика на образце, тип датчика, дата поверки каждого используемого датчика.

14.1.21 Тип тензорезисторов, сопротивление, размер, база, метод температурной компенсации, трансверсальная чувствительность, сопротивление выводов, любые корректирующие факторы, качество тензорезисторов и место их расположения.

14.1.22 Графики "сила-перемещения" и "напряжение-деформация" для каждого образца.

14.1.23 Табличные данные "напряжения-деформации" для каждого образца.

14.1.24 Значения прочности для каждого образца, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов. Отметки, если сила разрушения была меньше максимальной силы, предшествующей разрушению.

14.1.25 Значения деформации для каждого образца, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов.

14.1.26 Диапазон деформации, по которому строилась касательная модуля упругости.

14.1.27 Если имел место другой метод определения модуля упругости, используемый в дополнение к методу определения по касательной, описывают этот метод, результирующий коэффициент корреляции (если возможно) и диапазон деформации, используемый для этого метода.

14.1.28 Значения модуля сдвига (по касательной) для каждого образца, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов.

14.1.29 Значение условной прочности при сдвиге для каждого образца с указанием значения сдвига по деформации, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов.

14.1.30 Максимальное значение напряжения при сдвиге для каждого образца, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов. Пометки для каждого теста, в случае, если разрушающая сила была меньше максимальной силы, предшествующей разрушению.

14.1.31 Максимальное значение расчетной деформации сдвига для каждого образца, среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов. Пометки для каждого испытания, если оно было усечено до 5% расчетного значения деформации сдвига.

14.1.32 При определении переходной деформации метод линейного приближения и диапазон деформаций, в которых линейное приближение или касательные должны быть определены.

14.1.33 Значения переходной деформации для каждого образца (если возможно), среднеарифметическое значение, стандартное отклонение, коэффициент вариации, %, для всей партии образцов.

14.1.34 Вид и место разрушения для каждого образца.

1.3 На воспроизводимость данного метода испытаний влияют градиент сдвиговых напряжений в рабочем участке образца и концентрация напряжений в области зажимов. АСТМ Д5379/Д5379М и АСТМ Д7078/Д7078М обеспечивают наиболее точные результаты сдвиговых характеристик по сравнению с представленным в настоящем стандарте методом и позволяют получить относительно чистое и стабильное напряжение сдвига на рабочем участке благодаря конфигурации образца.

1.4 Техническое содержание этого стандарта не изменялось с 2001 года без существенных возражений заинтересованных сторон. Ввиду ограниченной технической поддержки для защиты и сохранения настоящего стандарта изменения ограничены до пунктов, требующих сохранить соответствие с другими стандартами комитета АСТМ Д30, включая редакторские правки и внесения обновлений, касающихся микрометров и толщиномеров, тензометров, скорости испытаний, предварительного выдерживания образцов при заданных условиях и при испытаниях на воздействие внешних факторов. Последующая обработка стандарта зависит от конкретных запросов и осуществляется только при технической поддержке.

1.5 Значения, выраженные либо в единицах системы СИ или дюйм-фунт, рассматривают по отдельности. Значения, указанные в каждой системе, не являются точными эквивалентами, поэтому каждую систему следует использовать независимо от другой. Сочетание значений из двух систем приводит к несоответствию с настоящим стандартом.

1.5.1 В тексте единицы дюйм-фунт показаны в скобках.

1.6 В настоящем стандарте не предусмотрено рассмотрение всех вопросов безопасности, связанных с использованием данного метода испытаний. Пользователь настоящего стандарта несет ответственность за соблюдение правил безопасности и охраны здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

A - площадь поперечного сечения образца;

B_y - процент изгиба образца;

CV - статистический коэффициент вариации для образцов с заданным доверительным интервалом, %;

F°₁₂ - условное напряжение сдвига, значение напряжения сдвига, полученное на графике напряжение-деформация по линии, проходящей через смещенное значение деформации при нулевом напряжении и параллельной касательной модуля упругости;

F_u - предельное сдвиговое напряжение;

G - модуль упругости при сдвиге;

h - толщина образца;

l - длина образца, размер параллельный планкам в рабочей области;

n - количество образцов;

P_i - нагрузка на образец в i-ой точке данных;

P_max - нагрузка, предшествующая предельной силе разрушения образца (1), сила при 5% от смещения расчетного значения напряжения сдвига (2) или сила при потере устойчивости (3) (см. 11.8.1);

S_n-1 - стандартное отклонение;

x_i - расчетный или полученный параметр для каждого отдельного образца из простой выборки;

- среднеарифметическое значение;

- расчетная сдвиговая деформация;

- полученное значение деформации с тензодатчика;

- 10^-6 м/м (10^-6 дюйм/дюйм);

- сдвиговое напряжение для i-й точки данных.

6.1 Не существует стандартных методов испытаний, способных воспроизводить условия чистого сдвига для каждого материала, хотя некоторые методы испытаний могут показать достаточно точные результаты для конкретного материала в рамках поставленной инженерной цели. Внеосевая сила по методу A показывает сравнительно небольшую силу растяжения в панели.

6.2 Материал и подготовка образцов. Неудовлетворительные технологии изготовления материала, отсутствие контроля выкладки волокна и повреждения, вызванные неправильной обработкой образца, приводят к разбросу результатов испытаний в композитах.

6.3 Определение разрушения образца. Образцы для испытаний на сдвиг, особенно тонкие образцы, могут деформироваться в момент приложения силы. Изгиб (потеря устойчивости) может быть обнаружен путем измерения деформации на противоположных поверхностях (сторонах) образцов с двухосными тензодатчиками. Результаты испытаний, полученные на таких деформированных образцах, не являются репрезентативными для определения характеристик сдвига. Значения модуля должны быть проверены для подтверждения того, что потеря устойчивости не произошла в диапазоне измерений модуля. Измерения прочности должны быть проверены, чтобы подтвердить, что прочность при сдвиге не находилась под влиянием потери устойчивости образца. Разрушение образца от потери устойчивости не является максимальной прочностью при сдвиге.

6.3.1 Расслоение. Еще один возможный вид разрушения слоистых композитов, содержащих большое количество слоев с направлением 45°. Такой вид разрушения показывает нестабильность слоев с направлением 45°, нагруженных при сжатии в противоположность потери устойчивости, описанной ранее. Различий в тензометрических показаниях не будет заметно, но такое разрушение может быть идентифицировано по характерному расслаиванию, отличающемуся по виду от разрыва волокон.

6.4 Зажим образца. Разрушение образца по отверстиям для болтов связано с неправильным зажимом. Альтернативные методы зажима приведены в 7.2.3.

6.5 Краевые эффекты. Настоящий метод предполагает деформацию чистого сдвига по всей длине рабочего участка образца. Однако стоит учитывать, что на краевых точках расчетного участка образца напряжение сдвига равно нулю, так как на эти участки не действует ни нагрузка, ни давление. Напряжение, прикладываемое к переходной области, возникает между краевыми точками и внутренними участками рабочего участка образца. Длина этой переходной области определяет ошибку в данных по сдвигу материала.

7.2.3 Модификации планок. Ниже приведен перечень типовых методик, используемых различными лабораториями для различных материалов. Методики, применимые для одного материала, могут оказаться не подходящими для другого. Если приведенные изменения будут использоваться как часть спецификации, система зажима планок должна быть полностью конкретизирована, и все ее модификации должны быть отражены в протоколе испытаний. Представленные модификации использовались для зажима следующих образцов:

7.2.3.1 Абразивная (наждачная) бумага или ткань, прикрепленная к планкам.

7.2.3.2 Вырезанный механической обработкой V-образный желоб в планках.

7.2.3.3 Центральные отверстия в планках выполняют по произвольному шаблону.

7.2.3.4 Изменение количества отверстий для болтов с трех до восьми на каждой планке, и использование отверстий меньшего диаметра.

7.2.3.5 Мягкие металлические прокладки.

7.2.3.6 Приклеивание накладок к образцу области зажима планок.

7.2.3.7 Термическая обработка покрытий напылением.

9.1 Все измерительное оборудование должно быть аттестовано.

11.2.2 Если в протоколе необходимо указать удельную массу, плотность, объемное содержание армирующего наполнителя или пористость, то образцы для определения этих параметров должны быть взяты из тех же панелей, что и испытуемые образцы. Удельная масса и плотность могут быть определены с помощью метода испытаний АСТМ Д792. Объемное содержание составных компонентов композита, %, может быть получено с помощью деполимеризации матрицы по методу испытаний в АСТМ Д3171, или для некоторых армирующих материалов, таких как стекло и керамика, с помощью метода выжигания матрицы по АСТМ Д2584. Содержание пустот может быть рассчитано по формулам, указанным в АСТМ Д2734, которые также применимы к АСТМ Д2584 и АСТМ Д3171.

12.1 Значения предельных свойств не вычисляют при разрушении любого образца, имеющего очевидные дефекты, кроме исследования влияния таких дефектов на сдвиговые характеристики. Повторные испытания должны быть выполнены для каждого образца, для которого не были рассчитаны определяемые значения.

12.2 Значительная часть разрушений образцов, происходящих в отверстиях для болтов, может стать причиной для пересмотра способа передачи нагрузки на образец с учетом ряда факторов. К факторам, оказывающим влияние относятся: выравнивание образца в приспособлении, выравнивание приспособления в испытательной машине и использование альтернативных методов зажима образцов согласно 7.2.3.

14.2 Данные, заносимые в протокол в этом методе испытаний, включая данные механических испытаний, данные идентифицирующие материал, волокно, наполнитель и заполнитель приводят в соответствии с АСТМ Е1434, АСТМ Е1309 и АСТМ Е1471. Каждый показатель данных согласовывается в случае, если он принадлежит к одной из следующих категорий:

- VT - требуемые для протокола действительные результаты испытаний;

- VM - требуемые действительные отслеживаемые данные о материале;

- RT - рекомендуемые для максимального отслеживания метода испытаний;

- RM - рекомендуемые для максимального отслеживания материала;

- O - опциональные данные.

Протокол испытаний должен содержать все данные категории VT по АСТМ Е1434.

14.2.1 Пояснения руководства АСТМ Е1434, относящиеся к настоящему стандарту.

14.2.1.1 Поле A1, Метод испытания. Заполняют как "Д4255-95" или "Д4255М-95";

14.2.1.2 Поле A5, Тип испытания. Заполняют как "сдвиг в плоскости";

14.2.1.3 Поле B2, Ориентация образца. Заполняют как "0.0";

14.2.1.4 Блок E, Блок датчиков. Заполняют дважды, для каждого датчика;

14.2.1.5 Блок F, Блок геометрии образца. F6 (объемное содержание армирующего наполнителя) должен содержать актуальные значения, или номинально из среднеарифметического значения для образца. F9 (площадь) актуальная площадь;

14.2.1.6 H32/K58, Параметр прогрессирующего разрушения. Указывают "0,2% смещения прочности".

15.1 Точность. Взаимосвязанная система ASTM показывает, что внутрилабораторная прецизионность ранних версий методики сдвига в плоскости методом перекашивания пластины была низкой. Однако более детализированные цикличные данные этой процедуры до настоящего времени недоступны.

15.2 Отклонения. Отклонения не могут быть определены для этого метода испытаний, так как не существует приемлемого эталона.

16.1 Композитный материал, модуль упругости при сдвиге, сдвиговые характеристики, прочность при сдвиге.
