"ГОСТ Р ИСО 15745-2-2010. Национальный стандарт Российской Федерации. Системы промышленной автоматизации и интеграция. Прикладная интеграционная среда открытых систем. Часть 2. Эталонное описание систем управления на основе стандарта ИСО 11898"
(утв. и введен в действие Приказом Росстандарта от 21.12.2010 N 865-ст)

Имя атрибута ProfileTechnology	Технология
DeviceNet	DeviceNet
CIP	DeviceNet
EDS	DeviceNet
CANopen	CANopen
COFDCML	CANopen

Класс	Описание	Профиль	Тип	Экземпляр
vendorName	Название изготовителя или продавца устройства	X	X	X
vendorID	IEEE OUI (Организационно Уникальный Идентификатор) (см. [6])		X	X
vendorText	Может быть использован для предоставления дополнительной информации по продавцу	X	X	X
deviceFamily	Определение этого класса в настоящем стандарте не установлено	X	X	X
capabilities	Определение этого класса в настоящем стандарте не установлено		X	X
productFamily	Специальное семейство продуктов (бренд) продавца устройства		X	X
productName	Специальное название продуктов продавца	X	X	X
productID	Уникальный идентификатор, определяющий тип устройства; формат выбирается по усмотрению продавца		X	X
productText	Может быть использован для предоставления дополнительной информации по устройству	X	X	X
orderNumber	Специальный порядковый номер продукта продавца		X	X
version	Специальная версия продукта продавца, атрибут versionType (Тип версии) позволяет различать множество версий (а именно: аппаратные средства, встроенные программы)		X	X
buildDate	Встроенная дата встроенных программ программного обеспечения, устанавливающего основные функциональные возможности устройства		X	X
specificationRevision	Внесение изменений в спецификацию, которой данное устройство соответствует	X	X	X
instanceName	Имя экземпляра устройства			X
serialNumber	Серийный номер экземпляра устройства			X
Примечание - В графах "Профиль", "Тип" и "Экземпляр" указывают, подходит ли отдельный дочерний класс для использования в профиле устройств, а также для описания типа устройства или описания экземпляра устройства.

Элементы XML схемы	Атрибуты объекта	Семантика
SpecificationConformance	Нет	Строка, устанавливающая эталонную версию спецификаций DeviceNet
VendCode, ProdType, ProdCode, ProdRevision	Есть	A.4.1.4.3
VendName, ProdTypeStr, ProdName, Catalog, Icon, Exclude FromAdapterRackConnection	Нет	A.4.1.4.3
Status, SerialNumber, State, ConfigurationConsistencyValue, HeartbeatInterval	Есть	Не применяется
DeviceClassification	Нет	A.4.1.4.4 и A.4.2.2.1

Элементы XML схемы	WrapperReference = FILEINFO	WrapperReference = DEVICEINFO
ProfileIdentification	Текстовое описание файла EDS <a>	VendorID (идентификация вендора), Device Type (тип устройства), Product Code (код продукта) <b>
ProfileRevision	Модификация EDS <a>	Модификация продукта <b>
ProfileLocation	Собственный адрес (URL) EDS <a>	Имя файла, содержащего изображение иконки <b>
<a> Для получения более полной информации см. A.4.1.4.2. <b> Для получения более полной информации см. A.4.1.4.3.

Элементы XML схемы	Семантика
InstanceType	Устанавливает тип соединения (определенное сообщение, ввод/вывод по запросу, побитовый стробированный ввод/вывод, динамический ввод/вывод)
ProductionTrigger	Устанавливает тип триггера (циклический, изменение состояния, запускаемый приложением)
TransportType	Устанавливает тип транспорта (сервер, клиент)
TransportClass	Устанавливает класс транспорта (0, 2 или 3)
ProducedConnectionSize	Устанавливает размер созданных данных в байтах
ConsumedConnectionSize	Устанавливает размер потребленных данных в байтах

Элементы XML схемы	Атрибут XML схемы	Семантика
Коннекторы	ConnectorType	Устанавливает тип коннекторов (открытая жесткая разводка, открытые съемные, герметизированные Мини, герметизированные Микро)
Светоизлучающие диоды (СИД)		Устанавливает поддерживаемые индикаторы LED
	Module	Если атрибут присутствует, то присутствует соответствующий LED
	Network
	Combo_ModNet
	IO
Baud_Rate_Setting		Устанавливает поддерживаемые скорости передачи данных в бодах
	SwitchType	Устанавливает поддерживаемые методы установки выбранной скорости передачи данных в бодах
	SoftwareSettable	Определяет, может ли скорость передачи данных в бодах устанавливаться программными средствами
Electrica ICharacteristics		Подэлемент устанавливает максимальную потребляемую мощность сети в амперах при напряжении постоянного тока 11 В (наихудший случай)
	Isolated Physical Layer	Определяет, изолирован ли физический уровень

Элементы XML схемы	Атрибут XML схемы	Семантика
Mac-IDSetting		Устанавливает MAC-ID (идентификатор контроля доступа к сети) по умолчанию
	SwitchType	Определяет поддерживаемые методы для установки MAC-ID
	SoftwareSettable	Определяет, можно ли установить MAC-ID с использованием программных средств
PredefinedMasterSlaveConnectionSet		Устанавливает поддерживаемый заранее определенный набор соединений (ни одно из общего числа, Клиент Группы 2 и/или Сервер Группы 2, Клиент только Группы 2, Сервер только Группы 2)
DynamicConnectionSupport		Устанавливает поддержку динамических соединений (ни одно из общего числа, Группа 1, Группа 2, Группа 3)
Fragmerited Explicit Messaging		Подэлементы устанавливают параметры для фрагментированной передачи сообщений
	Supported	Определяет, поддерживается ли фрагментированная передача сообщений

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

Название раздела	Разрешенный разделитель	Расположение	Обязательно/Дополнительно
Описание файла	[File]	1	Обязательно
Описание устройства	[Device]	2	Обязательно
Классификация устройства	[Device Classification]	<a>	Дополнительно
Класс параметров	[ParamClass]	<a>	Дополнительно
Параметры	[Params]	<a>	Дополнительно
Группы параметров	[Groups]	<a>	Дополнительно
Компоновка	[Assembly]	<a>	Дополнительно
Характеристики соединений	[Connection Manager]	<a>	Дополнительно
Порт	[Port]	<a>	Дополнительно
Модульный	[Modular]	<a>	Дополнительно
Со стороны продавца	[Vendor ID_vendorspecifickeyword]	Последний	Дополнительно
<a> Эти дополнительные группы должны быть расположены после обязательных групп.

$ This is a valid comment line	<NL>
1, 2, 3;	$ This is a valid comment <NL>
$ Comments cannot span <NL>
more than one line <NL>	<= This is an error - no $

[section name] $ Comment - extends to end of line
Entry 1=Field1, Field2, Field3;	$ Entire entry on one line
Entry2=Field1, Field2, Field3, Field4;	$ Entire entry on one line
Entry3=	$ Multiple line entry
Field1,	$ Field1
Field2,	$ Field2
Field3;	$ Field3
Entry4=	$ Combination
Field1, Field2,	$ Fields 1 and 2 on one line
Field3,	$ Field3
Field4;	$ Field4
Entry5= 1,	$ Field 1 specifies the value 1
{1,2,3};	$ Field 2 specifies an array or $ structure with three values
Entry6= { 44, {22,33,11}};	$ Entry 6 specifies a single field. $ The field contains two sets of data. $ The first set is the single value 44 $ The second set contains three values
65535_Entry=	$ Vendor Specific entry for
Field1, Field2;	$ Vendor_ID 65535 with two fields

Строка:	"ABC" "123" "XYZ"
Интерпретируется как:	"ABC123XYZ"

"ABC"	$ Это комментарий
"123"
"XYZ"

Управляющая последовательность	Трансляция
\\	\
\n	newline (новая строка)
\t	tab (табуляция)
\v	vertical tab (вертикальная табуляция)
\b	backspace (возврат на один символ)
\r	carriage return (возврат каретки)
\f	form feed (перевод страницы)
\a	BELL character (0x07) (символ Звонок)
\"	"
\'	'
\xnn	Одиночный байт, содержащий значение "nn" в шестнадцатеричной системе счисления
\unnnn	Пара байтов, содержащих значение "nnnn" в шестнадцатеричной системе счисления. Такая форма переключения строки является правильной только в случае, если результирующие данные строки имеют длину 16 бит, например, L" форма спецификации строк

Field1 =	{ 3, {"eng",0xD0,4,"This is an ASCII English language string"},
	{"spa",0xD5,1000, L" palabras"},	$ "Spanish words" $ using UNICODE
{"deu",0xD0,4,"Spanische auf Deutsch"}		$"Spanish words in German"
};

диапазон разрешенных данных USINT:
- десятичная система счисления	0 - 255
- шестнадцатеричная система счисления	0x0 - 0xFF
диапазон разрешенных данных UINT:
- десятичная система счисления	0 - 65535
- шестнадцатеричная система счисления	0x - 0xFFFF
диапазон разрешенных данных UDINT:
- десятичная система счисления	0 - 4294967295
- шестнадцатеричная система счисления	0x0 - 0xFFFFFFFF
диапазон разрешенных данных ULINT:
- десятичная система счисления	0 - 18446744073709551615
- шестнадцатеричная система счисления	0x0 - 0xFFFFFFFFFFFFFFFF

- диапазон разрешенных данных SINT:
- десятичная система счисления	-128 - 127
- шестнадцатеричная система счисления	-0x80 - 0x7
- диапазон разрешенных данных INT:
- десятичная система счисления	-32768 - 32767
- шестнадцатеричная система счисления	-0x8000 - 0x7FFF
- диапазон разрешенных данных DINT:
- десятичная система счисления	-2147483648 - 2147483647
- шестнадцатеричная система счисления	-0x0 - 0xFFFFFFFFFFFFFFFF
- диапазон разрешенных данных LINT:
- десятичная система счисления
- 9223372036854775808 - 9223372036854775807
- шестнадцатеричная система счисления
0x8000000000000000 - 0x7FFFFFFFFFFFFFFF

диапазон разрешенных данных BYTE:
- десятичная система счисления	0 - 255
- шестнадцатеричная система счисления	0x0 - 0xFF
- двоичная система счисления	0b00000000 - 0b11111111
диапазон разрешенных данных WORD:
- десятичная система счисления	0 - 65535
- шестнадцатеричная система счисления	0x0 - 0xFFFF
- двоичная система счисления	0b0000000000000000 - 0b1111111111111111
диапазон разрешенных данных DWORD:
- десятичная система счисления	0 - 4294967295
- шестнадцатеричная система счисления	0x0 - 0xFFFFFFFF
- двоичная система счисления	0b00000000000000000000000000000000 - 0b1111111111111111111111111111111
диапазон разрешенных данных LWORD:
- десятичная система счисления	0 - 18446744073709551615
- шестнадцатеричная система счисления	0x0 - 0xFFFFFFFFFFFFFFFF
- двоичная система счисления
0b0000000000000000000000000000000000000000000000000000000000000000 - 0b1111111111111111111111111111111111111111111111111111111111111111

- представление в виде целых чисел (фиксированных):	от -16777215 до 1677725;
- десятичная система счисления (с плавающей точкой):	0.0 - +/- 9999999999999999,

- "тихое" не число	QUIET-NAN;
- сигнализация не числа	SIGNAL-NAN;
- бесконечность плюс	INFINITY (или +INFINITY);
- бесконечность минус	-INFINITY.

mm -	01 - 12;
dd -	01 - 31 (в зависимости от месяца и года);
yyyy -	1996 - 9999.

m m -	01 - 12;
dd -	01 - 31 (в зависимости от месяца и года);
yy -	98 - 99 (подразумеваются две первые цифры 19).

hh -	00 - 23;
mm -	00 - 59;
ss -	00 - 59.

Major_Revision	0 - 9;
Minor_Revision	0 - 9.

Разделы EDS	Определено в
Раздел описания файла	A.4.1.4.2
Раздел описания устройства	A.4.1.4.3
Раздел классификации устройства	A.4.1.4.4
Раздел классов параметров	A.4.1.4.5
Раздел параметров	A.4.1.4.6
Раздел групп параметров	A.4.1.4.7
Раздел компоновки	A.4.1.4.8
Раздел управления соединениями	A.4.1.4.9
Раздел портов	A.4.1.4.10
Раздел модулей	A.4.1.5.2

Имя вводимых данных (ввода)	Ключевое слово ввода	Номер поля	Тип данных	Обязательно/Дополнительно
Текст описания файла	DescText	1	EDS_Char_Array	Обязательно
Дата создания файла	CreateDate	1	EDS_Date	Обязательно
Время создания файла	CreateTime	1	EDS_Time_Of_Day	Обязательно
Дата внесения последних изменений	ModDate	1	EDS_Date	Дополнительно
Время внесения последних изменений	ModTime	1	EDS_Time_Of_Day	Дополнительно
Пересмотр EDS	Revision	1	EDS_Revision	Обязательно
Базовый URL	HomeURL	1	EDS_URL	Дополнительно

Вводимые данные	Описание
Текст описания файла	Отдельная строка текста, воспроизводимая средствами конфигурирования. Разработчик EDS должен определить для этого ввода значимую строку текста. Все наборы символов должны заключаться в двойные кавычки
Дата создания файла	Дата создания EDS, присваиваемая разработчиком EDS. Эта дата, предусмотренная только ради удобства, может быть использована для получения информации о версии файла. Средства конфигурирования не должны использовать эту информацию для любого типа управления версией, но они могут воспроизводить содержимое
Время создания файла	Время создания EDS, присваиваемое разработчиком EDS. Это время, предусмотренное только ради удобства, может быть использовано для получения информации о версии файла. Средства конфигурирования не должны использовать эту информацию для любого типа управления версией, но они могут воспроизводить содержимое
Дата внесения последних изменений	Дата внесения последних изменений в EDS. Средства конфигурирования, позволяющие вносить изменения в файл EDS, в случае необходимости должны обновлять это поле. Средства конфигурирования, предусмотренные только ради удобства, должны воспроизводить содержимое этих вводимых данных, если вносятся изменения. Если средства конфигурирования вносят изменения в EDS, то они должны обновлять это поле. Однако если изменения в EDS вносят вручную или с помощью текстового редактора, то это поле также должно обновляться. Такой ввод необходим, если - изменения в файл EDS вносят с использованием программных средств или если - представлены вводимые данные о времени внесения последних изменений
Время внесения последних изменений	Время внесения последних изменений в EDS. Средства конфигурирования, позволяющие вносить изменения в файл EDS, в случае необходимости должны обновлять эти вводимые данные. Средства конфигурирования, предусмотренные ради удобства, должны воспроизводить содержимое этого ввода, если вносятся изменения. Если средства конфигурирования вносят изменения в EDS, то они должны обновлять это поле. Однако если изменения в EDS вносят вручную или с помощью текстового редактора, то это поле также должно обновляться
Пересмотр EDS	Пересмотр EDS. Пересмотр EDS не взаимосвязан с каким-либо пересмотром продуктов; это просто пересмотр самого файла EDS
Базовый URL	Универсальный указатель ресурсов основного файла EDS, файл, содержащий изображение иконки, и другие файлы, связанные с данным EDS. HomeURL должен определять полный квалифицированный URL для ссылки на основную версию файла EDS. Кроме того, область ссылки (без спецификации имени файла) используется для определения области, в которой содержится (содержатся) другой связанный файл (другие связанные файлы), относящийся (относящиеся) к устройству, описываемому данным EDS

[File] DescText = "Smart Widget EDS File";
CreateDate = 04-03-94; CreateTime = 17:51:44;	$ created
ModDate = 04-06-94; ModTime = 22:07:30;	$ last changed
Revision = 2.1;	$ Revision of EDS
HomeURL = "/template/go.php?url=https://www.odva.org/EDS/example.eds";

Входные данные	Ключевое слово	Номер поля	Тип данных	Обязательно/Дополнительно
Идентификатор продавца <a>, <b>	VendCode	1	UINT	Обязательно
Название продавца	VendorName	1	EDS_Char_Array	Обязательно
Тип устройства <a>, <b>	ProdType	1	UINT	Обязательно
Строка типа устройства	ProdTypeStr	1	EDS_Char_Array	Обязательно
Код продукта <a>, <b>	ProdCode	1	UINT	Обязательно
Старшая версия <a>, <b>	MajRev	1	USINT	Обязательно
Младшая версия <a>	MinRev	1	USINT	Обязательно
Название продукта <c>	ProdName	1	EDS_Char_Array	Обязательно
Номер каталога	Catalog	1	EDS_Char_Array	Дополнительно
Исключить из соединения с использованием адаптерного блока	Исключить FromAdapterRackConnection	1	EDS_Char_Array	Дополнительно
Имя файла, содержащего изображение иконки	Icon	1	EDS_Char_Array	Дополнительно
<a> Эти вводимые данные представляют атрибут объекта Идентичность. <b> Эти вводимые данные используют для согласования EDS с конкретным продуктом/версией. <c> Эти вводимые данные представляют атрибут объекта Идентичность, хотя тип данных может слегка отличаться.

Вводимые данные (вводы)	Описание
Идентификатор продавца	Числовой идентификатор продавца, определяемый объектом Идентичность, Атрибут 1
Название продавца	Текстовое название продавца. При воспроизведении в зависимости от возможностей дисплея может возникнуть необходимость усечения текста
Тип устройства	Числовой идентификатор устройства, определяемый объектом Идентичность, Атрибут 2
Строка типа устройства	Текстовое описание типа устройства, как установлено в соответствующем профиле устройств на основе CIP. Отдельные продавцы могут выбрать строки для отдельных типов устройств продавца
Код продукта	Установленный числовой идентификатор кода продуктов продавца, определяемый объектом Идентичность, Атрибут 3. Каждый код продуктов должен иметь собственную EDS
Старшая версия	Номер старшей версии, установленной продавцом, как определяется объектом Идентичность, Атрибут 4. Номер старшей версии продукта обычно может быть повышен, если вносятся изменения в форму, подготовку или функцию устройства. Изменения, внесенные в старшие версии, должны использоваться средствами конфигурирования для согласования устройства с EDS
Младшая версия	Номер младшей версии, установленной продавцом, как определяется объектом Идентичность, Атрибут 4. Номер младшей версии должен использоваться для идентификации изменений, внесенных в продукт, которые не влияют на выбор конфигурации пользователя (например, изменения, вносимые в корректоры ошибок встроенных программ, дополнительные светоизлучающие диоды, внутренние аппаратные средства). Изменения, вносимые в младшие версии, не должны использоваться средствами конфигурирования для согласования прибора с EDS
Название продукта	Текстовое название продукта, как определено объектом Идентичность, Атрибут 7. При воспроизведении в зависимости от возможностей дисплея может возникнуть необходимость усечения текста
Номер каталога	Номер текстового каталога или модели. Один или несколько номеров каталога могут быть ассоциированы с индивидуальным кодом продукта. Примечание - В случае множества номеров каталога полезно предоставить столько номеров, сколько возможно. Например, номер 1438-BAC7xx, где 'xx' представляет варианты номеров каталога, поддерживаемые данным кодом продукта/EDS
Исключить из FromAdapterRackConnection	Это поле используется для описания, если устройство стойки необходимо исключить из адаптерного соединения стойки. Если значение поля соответствует строке "Yes", то этот модуль должен быть исключен из адаптерных соединений стойки путем сброса ассоциированных битов щелевой маски (вход, выход и конфигурация). Если значение поля соответствует строке "No" или это дополнительное поле пропущено, ассоциированные биты щелевой маски могут быть установлены
Имя файла, содержащего изображение иконки	Имя файла, содержащего изображение иконки. Идентификация файла, содержащего графическое представление устройства. Файл должен иметь формат *.ICO MSWindows и должен содержать, как минимум, иконку 16x16. Файл также может содержать иконки 32x32, 48x48 и 64x64. Местоположение файла, содержащего изображение иконки, определяется с учетом местоположения, установленного ключевым словом HomeURL (без компоненты имени файла HomeURL), и имени файла, установленного этим ключевым словом. Это ключевое слово должно быть представлено только в случае, если ключевое слово HomeURL существует

[Device] VendCode = 65535; VendName = "Widget-Works, Inc."; ProdType = 0; ProdTypeStr = "Generic"; Prod Code = 42;
MajRev = 1;	$ Device Major Revision
MinRev = 1;	$ Device Minor Revision
Prod Name = "Smart-Widget"; Catalog = "1499-DVG"; Icon = "example.ico";

Вводимые данные (вводы)	Ключевое слово вводимых данных	Число полей	Тип данных	Обязательно/Дополнительно
Максимальное число экземпляров	MaxInst	1	UINT	Обязательно
Дескриптор классов параметров	Descriptor	1	WORD	Обязательно
Экземпляр компоновки конфигурации	CfgAssembly	1	UINT	Обязательно

Вводимые данные (вводы)	Описание
Максимальное число экземпляров	Идентифицирует общее число параметров конфигурации, содержащихся в устройстве, ассоциированных с EDS
Дескриптор классов параметров	Содержит битовые флаги, описывающие поведение объектов параметров устройства
Экземпляр компоновки конфигурации	Устанавливает число экземпляров объекта Компоновка, содержащих данные по конфигурации устройства

Бит	Название	Значение и смысл битов
0	Поддерживает индивидуальный доступ к параметрам	0 = Ни к одному из параметров не имеется индивидуальный доступ. Используется только компоновка конфигурации. 1 = К параметрам имеется индивидуальный доступ
1	Поддерживает полные атрибуты	0 = Только текущее значение параметров доступно в устройстве. 1 = Все данные по конфигурации для параметра доступны в самом устройстве
2	Команда сохранения в энергонезависимом запоминающем устройстве	0 = Параметры, сохраняемые автоматически. 1 = Параметры, не сохраняемые автоматически. Должна быть выполнена команда сохранения в энергонезависимом запоминающем устройстве, если необходимые параметры сохраняются в энергонезависимом запоминающем устройстве
3	Параметры сохраняются в энергонезависимом запоминающем устройстве	0 = Параметры не сохраняются в энергонезависимом запоминающем устройстве. 1 = Все полные параметры сохраняются в энергонезависимом запоминающем устройстве

[ParamClass] MaxInst = 3; Descriptor = 0x0E; CfgAssembly = 3;

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Зарезервированное	1	USINT	Обязательно
Размер маршрута связи	2	USINT	Дополнительно
Маршрут связи	3	EPATH	Дополнительно
Дескриптор	4	WORD	Обязательно
Тип данных	5	USINT/EPATH	Обязательно
Размер данных	6	USINT	Обязательно
Название параметра	7	EDS_Char_Array	Обязательно
Строка единиц измерения	8	EDS_Char_Array	Обязательно
Строка справки	9	EDS_Char_Array	Обязательно
Минимальное значение	10	data type	Дополнительно
Максимальное значение	11	data type	Дополнительно
Значение по умолчанию	12	data type	Обязательно
Масштабный множитель	13	UINT	Дополнительно
Масштабный делитель	14	UINT	Дополнительно
Масштабное основание	15	UINT	Дополнительно
Масштабное смещение	16	INT	Дополнительно
Связь множителя	17	UINT	Дополнительно
Связь делителя	18	UINT	Дополнительно
Связь основания	19	UINT	Дополнительно
Связь смещения	20	UINT	Дополнительно
Десятичная точность	21	USINT	Дополнительно
Международное название параметров	22	STRINGI	Дополнительно
Международные технические единицы	23	STRINGI	Дополнительно
Международная строка справки	24	STRINGI	Дополнительно
<a> Эти позиции будут определены в таблице A.20.

Поля	Описание
Зарезервированное	Данное первое поле должно содержать нуль
Размер маршрута связи	Число байтов, используемых для представления маршрута. Если размер канала связи не согласуется с числом байтов в поле "Маршрут связи", тогда "Размер канала связи" должен быть проигнорирован. Если этот параметр не адресуется из канала связи, то данное поле должно быть пустым. Если это поле является пустым, а поле "Маршрут связи" непустым, "Размер канала связи" должен быть равен числу байтов в поле "Маршрут связи"
Маршрут связи	Маршрут CIP к атрибуту объекта, где было найдено значение параметра. Маршрут должен быть введен как набор символов, используя нотацию маршрута, описанную в МЭК 62026-3:2000, и формат, установленный в A.4.1.3.6. Если параметр, описываемый этим вводом ParamN, не непосредственно адресуется из сети, то данное поле должно быть пустым. Если это поле содержит пустую строку, "", параметр, описываемый этим вводом ParamN, должен быть адресован как атрибут данных (атрибут экземпляра 1) N-го экземпляра объекта параметров (т.е. используя маршрут "20 0F 24 N 30 01")
Дескриптор	Дескриптор параметров. Содержит флаги битов, описывающих поведение отдельных параметров (см. таблицу A.18)
Тип данных	Идентификатор типов данных, как определено в МЭК 62026-3:2000 (Спецификация и Кодирование типов данных). Данный идентификатор должен кодироваться либо как USINT, либо как EPATH. Примечание - Старые версии файлов EDS могут использовать идентификаторы типов данных USINT, как установлено в таблице A.19, но эти версии в настоящее время устарели. Они представлены здесь по причинам совместимости
Размер (объем) данных	Значение размеров числовых данных. Для типов данных строки и EPATH это поле устанавливает число байтов в расчете на символ или ввод. Следовательно, для типов данных STRING и EPATH это значение должно быть равно 1. Для типа данных STRING2 оно должно равняться 2. Для типа данных STRINGN рассматриваемое значение должно быть установлено, как равное N
Название параметра	Текстовое название параметра. В случае необходимости для согласования с максимально допустимой длиной набора символов найденный текст должен быть усечен
Строка единиц измерения	Набор символов единиц измерения на текстовом дисплее. В случае необходимости для согласования с максимально допустимой длиной набора символов найденный текст должен быть усечен
Строка справки	Набор символов текстовой справки. В случае необходимости для согласования с максимально допустимой длиной набора символов найденный текст должен быть усечен
Минимальное значение	Что касается смысла и требований, основанных на типе данных параметров, см. таблицу A.20
Максимальное значение	Что касается смысла и требований, основанных на типе данных параметров, см. таблицу A.20
Значение по умолчанию	Числовое значение по умолчанию, присваемое значению данных параметров
Международное название параметров	Название параметра, представляемое в нотации STRINGI
Название международных технических единиц	Технические единицы измерения, представляемые в нотации STRINGI
Международная строка справки	Строка справки, представляемая в нотации STRINGI

Бит	Определение	Значение и смысл битов
0	Поддерживает устанавливаемый маршрут	0 = Маршрут связи не может быть установлен. 1 = Маршрут связи может быть установлен
1	Поддерживает нумерованные строки	0 = Нумерованные строки не поддерживаются. 1 = Нумерованные строки поддерживаются и могут быть считаны
2	Поддерживает масштабирование	0 = Масштабирование не поддерживается. 1 = Масштабирование поддерживается. Атрибуты масштабирования реализуются, и значение представляется пользователю в технических единицах измерения
3	Поддерживает масштабируемые связи	0 = Масштабируемые связи не поддерживаются. 1 = Значения атрибутов масштабирования могут быть получены из других параметров
4	Только параметр считывания	0 = Значение параметра может быть записано (установлено) и считано (получено). 1 = Значение параметра может быть только считано (получено), а не установлено
5	Параметр мониторинга	0 = Значение параметра не обновляется устройством в реальном времени. 1 = Значение параметра обновляется устройством в реальном времени
6	Поддерживает расширенное точное масштабирование	0 = Расширенное точное масштабирование не поддерживается. 1 = Расширенное точное масштабирование должно быть осуществлено, и значение должно быть представлено пользователю в технических единицах измерения
7	Поддерживает непоследовательные нумерованные строки	0 = Непоследовательные нумерованные строки не поддерживаются. 1 = Непоследовательные нумерованные строки поддерживаются
8	Допускает как нумерованные, так и отдельные значения	0 = Как нумерованные, так и отдельные значения не поддерживаются. 1 = Как нумерованные, так и отдельные значения поддерживаются
9 - 15	Зарезервированные	Эти биты резервируются и должны устанавливаться на 0

Идентификатор типа данных	Определение	Описание типов данных
1	WORD	16-битное слово
2	UINT	16-битное целое число без знака
3	INT	16-битное целое число со знаком
4	BOOL	Булево
5	SINT	Короткое целое число
6	DINT	Двойное целое число
7	LINT	Длинное целое число
8	USINT	Короткое целое число без знака
9	UDINT	Двойное целое число без знака
10	ULINT	Длинное целое число без знака
11	REAL	Ординарный формат с плавающей точкой (IEEE 754)
12	LREAL	Двойной формат с плавающей точкой (IEEE 754)
13	ITIME	Длительность (короткая)
14	TIME	Длительность
15	FTIME	Длительность (высокое разрешение)
16	LTIME	Длительность (продолжительная)
17	DATE	Дата
18	TIME_OF_DAY	Время суток
19	DATE_AND_TIME	Дата и время
20	STRING	8 бит в расчете на строку символов
21	STRING2	16 бит в расчете на строку символов
22	STRINGN	N байт в расчете на строку символов
23	SHORT_STRING	Короткая N-байтная строка символов
24	BYTE	8-битная строка
25	DWORD	32-битная строка
26	LWORD	64-битная строка

Тип данных	Описание и семантика	Семантика минимальных значений	Семантика максимальных значений	Обязательно/Дополнительно/Недопустимо
BYTE	Битовая строка - длина 8 бит	Минимальное и максимальное значения для этих типов данных не определены и не должны устанавливаться в файле EDS		Недопустимо
WORD	Битовая строка - длина 16 бит
DWORD	Битовая строка - длина 32 бита
LWORD	Битовая строка - длина 64 бита
STRING <a>	Строка (индикатор длиной 2 байта, 1 байт в расчете на символ)	Минимальная длина строки	Максимальная длина строки	Обязательно
STRING2 <a>	Строка (индикатор длиной 2 байта, 2 байта в расчете на символ)	Минимальная длина строки	Максимальная длина строки	Обязательно
STRINGN <a>	Строка (индикатор длиной 2 байта, N байтов в расчете на символ)	Минимальная длина строки	Максимальная длина строки	Обязательно
SHORT_STRING <a>	Строка символов (индикатор длиной 1 байт, 1-байтные символы)	Минимальная длина строки	Максимальная длина строки	Обязательно
EPATH <a>	Нумерованный маршрут	Минимальная длина строки	Максимальная длина строки	Дополнительно
Все другие типы данных		Минимальное числовое значение, которое может быть присвоено значению данных	Максимальное числовое значение, которое может быть присвоено значению данных	Дополнительно <b>
<a> Типы данных STRING, STRING2, STRINGN, SHORT_STRING и EPATH не имеют спецификации по минимальному или максимальному значению. Поля минимального и максимального значений используются для представления длин минимальной и максимальной строки или минимального и максимального маршрута. В этих случаях параметр Размер данных используется для представления числа байтов, необходимых в расчете на символ или кодируемую единицу. <b> Если Минимальное значение и/или Максимальное значение не установлены, тогда минимальное и/или максимальное значения для параметра данных определяются в соответствии с МЭК 62026-3:2000, основываясь на типе данных параметра.

Поля	Описание
Масштабный множитель	Числовое значение множителя, применяемого к текущему значению данных параметра
Масштабный делитель	Числовое значение делителя, применяемого к текущему значению данных параметра
Масштабное основание	Числовое значение основания, применяемого к текущему значению данных параметра
Масштабное смещение	Числовое значение смещения, применяемого к текущему значению данных параметра
Связь множителя	Номер параметра, указывающий экземпляр объекта Параметр или другой атрибут объекта, который содержит числовое значение множителя, применяемого к текущему значению данных параметра
Связь делителя	Номер параметра, указывающий экземпляр объекта Параметр или другой атрибут объекта, который содержит числовое значение делителя, применяемого к текущему значению данных параметра
Связь основания	Номер параметра, указывающий экземпляр объекта Параметр или другой атрибут объекта, который содержит числовое значение основания, применяемого к текущему значению данных параметра
Связь смещения	Номер параметра, указывающий экземпляр объекта Параметр или другой атрибут объекта, который содержит числовое значение смещения, применяемое к текущему значению данных параметра
Десятичная точность	Числовое значение точности, применяемое к текущему значению данных параметра

[Params] Param1 = 0, 1, "20 02", 0x0E94, 1, 1,"Preset","V","User Manual p33", 0, 5, 1, 1, 1, 1, 0, 0, 0, 0, 0, 2;
Param2 =	$ parameter instance
0,	$ First field shall equal 0
6, "20 04 24 01 30 03",	$ path size, path
0x0A94,	$ descriptor - in hex format
1,	$ data type
1,	$ data size
"Trigger",	$ name
"Hz",	$ units
"User Manual p49",	$ help string
0, 2, 0,	$ min, max, default data values
1, 1, 1, 0,	$ mult, div, base, offset scaling
, , , ,	$ mult, div, base, offset links not used
2;	$ decimal places
Param3 =	$ not addressable from link,
0, , , 0x0082, 8, 1, "speed control", " ", " ", 3, 12, 3, ,,,,,,,,; Enum3 = 3, "stop", 8, "slow", 12, "fast";

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Строка названия группы	1	EDS_Char_Array	Обязательно
Число элементов	2	UINT	Обязательно
Параметр	3 до (числа членов + 2)	UINT	Обязательно

[Groups] Group1 = "Setup", 2, 1, 2; $ group 1 Group2 = "Monitor", 2, 2, 3; $ group 2 Group3 = "Maintenance", 2, 1, 3; $ group 3

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Название	1	EDS_Char_Array	Дополнительно
Маршрут	2	EDS_Char_Array	Дополнительно
Размер	3	UINT	Условно
Дескриптор	4	WORD	Дополнительно
Зарезервированное	7, 9, 11 ...	Пустое
Размер элемента	8, 10, 12 ...	UINT	Условно
Элементная ссылка		AssemN, ProxyAssemN, ParamN, ProxyParamN, UDINT, or EPATH	Условно

Бит	Название	Значение
0	Разрешение редактирования значений	Если этот бит установлен (1), содержимое полей элементных ссылок Компоновки, определенное как значение, может быть отредактировано. При сбросе (0) содержимое этих полей элементных ссылок может не редактироваться. Если это поле является пустым, значение должно по умолчанию сбрасываться (0). Элементные ссылки, рассматриваемые как значения, являются ссылками, устанавливающими либо константу UDINT, либо маршрут, состоящий из Сегментов Данных (Data Segments)
1 - 15		Зарезервированные

[Params] Param1 =
0,	$ first field shall equal 0
6, "20 0F 24 01 30 01",	$ path size, path
0x0000,	$ descriptor
2,	$ data type : 16-bit WORD
2,	$ data size in bytes
"Idle state",	$ name
" ",	$ units
"User Manual p48",	$ help string
0, 2, 1,	$ min, max, default data values
0, 0, 0, 0,	$ mult, dev, base, offset scaling not used
0, 0, 0, 0,	$ mult, dev, base, offset link not used
0;	$ decimal places not used
Param2 =
0, 6, "20 0 24 02 30 01",	$ path size, path
0x0000, 2, 2, "Fault state", " ", "User Manual p49", 0, 2, 2, 0, 0, 0, 0, 0, 0, 0, 0, 0; [Assembly] Revision = 2; Assem5 = "configuration", "20 04 24 05 30 03", 1,,,, 4, Param1, 3, Param2, 1, ;

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Название типа порта	1	Ключевое слово поля продавца	Обязательно
Название порта	2	EDS_Char_Array	Дополнительно
Объект Порт	3	EDS_Char_Array	Дополнительно
Число портов	4	UINT	Обязательно
Зарезервированное	5, 6	Пустое	Не используется
Специфика порта	7, 8, ...	Специфика порта	Специфика порта

[Port] Port1 = DeviceNet,
"Port A",	$ name of port
"20 03 24 01",	$ instance one of the DeviceNet object
2;	$ port number 2
Port2 = 65535_Chassis,
"Chassis",	$ name of port
"20 9A 24 01",	$ vendor specific backplane object
1;	$ port number 1

[File] DescText = "Wonder Chassis EDS file"; CreateDate = 09-01-1997; CreateTime = 17:23:00; Revision = 1.1; [Device] VendCode = 65535; VendName = "Widget Works, Inc."; ProdType = 101; ProdTypeStr = "Widget Works Generic"; ProdCode = 1; MajRev = 1; MinRev = 1; ProdName = "Widget Chassis"; Catalog = "1234-chassis"; [Params] Param1 =
0,	$ first field shall equal 0
,,	$ path size,path
0x0004,	$ descriptor
8,	$ data type: 32-bit Unsigned Long Integer
1,	$ data size in bytes
"Slot Naming Convention",	$ name
" ",	$ units
" ",	$ help string
0,4,0,	$ min,max,default data values
0,0,0,0,	$ mult,dev,base,offset scaling
0,0,0,0,	$ mult,dev,base,offset link not used
0;	$ decimal places not used
Enuml = 0,"n/a",1,"0",2,"1",3,"2",4,"3"; [Modular] DefineSlotsInRack = 5; SlotDisplayRule = Param1;

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Vendor ID (Идентификатор продавца)	1	UINT	Обязательно
Product Type (Тип продукта)	2	UINT	Обязательно
Product Code (Код продукта)	3	UINT	Обязательно
Major Revision (Старшая версия)	4	USINT	Обязательно
Minor Revision (Младшая версия)	5	USINT	Обязательно
Зарезервированное	6, 7, 8	Пустое	Не используется
Legal Slot (Разрешенный слот)	9, 10, 11 ...	UINT	Обязательно

[Modular] Width = 1;
Rack1 =	$ this module can plug into
65535, 101, 1, 1, 1,,,,	$ slots 1, 2, 3 and 4 of
1, 2, 3, 4;	$ this five slot chassis

[Modular] Width = 1;
Rack1 =	$ this module can plug into
65535, 101, 1, 1, 1,,,,	$ slots 1, 2, 3 and 4 of
1, 2, 3, 4;	$ this five slot chassis
Rack2 = 65535, 101, 2, 1, 1,,,, 1, 2, 3, 4, 5, 6, 7; ExternalID = "12 34";

[Modular] Width = 1;
Rack1 =	$ this module can only plug into
65535, 101, 1, 1, 1,,,,	$ slot 0 of this five slot chassis
0;
Rack2 = 65535, 101, 2, 1, 1,,,,	0;
Query = "20 04 24 07 30 03",1,2,"FF FF"; GenericID = "00 00"; ExternalIDExactMatch = No;

[Params] Param1 = 0,,,0x0010,2,2," Target Error Codes", "","",0,0xFFFF,0,0,0,0,0,0,0,0,0,0; ProxyParam1 = 0,,,0x0000,2,2,"input size", "","",Module,Module,Module,0,0,0,0,,,,,0; ProxyParamSizeAdderl = 4,4,4; [Assembly] Assem1 = "connection input format",,,,,,32,Param1, ,ProxyAssem1, ,ProxyAssem2; ProxyAssem1 = "real time input format","20 7D 24 SLOT 30 0A",,,,, ModuleMemberList; ProxyAssem2 = "real time status format","20 7D 24 SLOT 30 0B",,,,, ModuleMemberList;

[Params] ProxiedParam1 = ,,,,,, "inputsize","","",0,2,2,,,,,,,,,; [Assembly] ProxiedAssem1 = "real time input format",,,,,; ProxiedAssem2 = "real time status format",,,,,,16,;

Название раздела	Разрешенный разграничитель	Размещение	Обязательно/Дополнительно
Описание файлов	[File]	1	Обязательно
Описание устройств	[Device]	2	Обязательно
Классификация устройств	[Device Classification]	<a>	Условно <b>
Класс параметров	[ParamClass]	<a>	Дополнительно
Параметры	[Params]	<a>	Дополнительно
Группы параметров	[Groups]	<a>	Дополнительно
Компоновка	[Assembly]	<a>	Дополнительно
Характеристики соединений	[Connection Manager]	Не применяется	Не применяется
Порт	[Port]	<a>	Дополнительно
Модульный	[Modular]	<a>	Дополнительно
Нумерации параметров	[EnumPar]	<a>	Дополнительно
Характеристики ввода/вывода	[IO_Info]	<a>	Условно <c>
Спецификация продавца	[VendorID_vend orspecifickeyword]	Последний	Дополнительно
<a> При размещении этих групп необходимо только следовать разделам Описание устройств и Классификация устройств. <b> Данный раздел необходим, если включен модульный раздел, в противном случае он может быть пропущен. <c> Данный раздел необходим, если реализуется соответствующая функциональность, в противном случае он может быть пропущен.

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Нумерованная строка (нумерованные строки)	1 - число нумераций	EDS_Char_Array	Обязательно

[EnumPar]
Param2 =	$ enums for param 2
"1 ms input delay", "10 ms input delay", "25 ms input delay";
Param3 =	$ enums for param 3
"Light Operate", "Dark Operate";

Имя ввода	Ключевое слово ввода	Обязательно/Дополнительно
Информация ввода/вывода по умолчанию	Default	Обязательно
Информация по опросам	PollInfo	Условно
Информация по стробам	StrobeInfo	Условно
Информация по многоадресным запросам	MulticastPollInfo	Условно
Информация по изменению состояния	COSInfo	Условно
Информация по циклам	CyclicInfo	Условно
Соединение выхода устройства	Input	Условно
Соединение входа устройства	Output	Условно

Вводы	Описание
Информация ввода/вывода по умолчанию	Определяет информацию ввода/вывода по умолчанию
Информация по опросам	Определяет типы ввода/вывода, которые могут быть использованы с соединением с опросами и с соединениями выхода и входа опросов по умолчанию. Если этот ввод не представлен, опрашиваемое соединение в приборе не поддерживается
Информация по стробам	Определяет типы ввода/вывода, которые могут быть использованы вместе со строб-соединением и строб-соединениями выхода и входа по умолчанию. Если этот ввод не представлен, строб-соединение в этом устройстве не поддерживается
Информация по изменению состояния	Определяет типы ввода/вывода, которые могут быть использованы вместе с соединением Изменение состояния и с соединениями выхода и входа Изменения состояния по умолчанию. Если этот ввод не представлен, соединение Изменение состояния в устройстве не поддерживается
Информация по циклам	Определяет типы ввода/вывода, которые могут быть использованы с циклическим соединением вместе с циклическими соединениями выхода и входа по умолчанию. Если этот ввод не представлен, циклическое соединение в приборе не поддерживается
Информация по многоадресным запросам	Определяет типы ввода/вывода, которые могут быть использованы с соединением многоадресных опросов и с соединениями выхода и входа многоадресных опросов по умолчанию. Если этот ввод не представлен, соединение многоадресных опросов в приборе не поддерживается
Соединение выхода прибора	Определяет размеры соединения в байтах и битах, которые могут быть использованы типами ввода/вывода, маршрут соединения, строку имени и строку справки
Соединение входа прибора	Определяет размеры соединения в байтах и битах, которые могут быть использованы типами ввода/вывода, маршрут соединения, строку имени и строку справки

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Маска типа ввода/вывода по умолчанию	1	WORD	Обязательно

Бит	Определение бита
0	Опрос
1	Строб
2	Изменение состояния
3	Циклический
4	Многоадресный опрос
5 - 15	Зарезервированный

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Совместимая маска типа ввода/вывода	1	WORD	Обязательно
Соединение выхода по умолчанию	2	UINT	Обязательно
Соединение входа по умолчанию	3	UINT	Обязательно

Поля	Описание
Совместимая маска типа ввода/вывода	Битовое отображаемое поле определяет типы ввода/вывода, с которыми может быть объединено опрашиваемое соединение. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32). Должен быть установлен бит опроса
Соединение выхода по умолчанию	Устанавливает один из вводов соединения выхода по умолчанию для опрашиваемого соединения. Нуль должен указывать, что для соединения с опросами выходные данные отсутствуют
Соединение входа по умолчанию	Устанавливает один из вводов соединения входа по умолчанию для опрашиваемого соединения. Нуль должен указывать, что для соединения с опросами входные данные отсутствуют

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Совместимая маска типа ввода/вывода	1	WORD	Обязательно
Соединение выхода по умолчанию	2	UINT	Обязательно
Соединение входа по умолчанию	3	UINT	Обязательно

Поля	Описание
Совместимая маска типа ввода/вывода	Битовое отображаемое поле определяет типы ввода/вывода, с которыми может быть объединено строб-соединение. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32). Должен быть установлен битовый строб
Соединение выхода по умолчанию	Устанавливает один из вводов соединения выхода по умолчанию для строб-соединения. Нуль должен указывать, что для строб-соединения выходные данные отсутствуют
Соединение входа по умолчанию	Устанавливает один из вводов соединения входа по умолчанию для строб-соединения. Нуль должен указывать, что для строб-соединения входные данные отсутствуют

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Совместимая маска типа ввода/вывода	1	WORD	Обязательно
Соединение выхода по умолчанию	2	UINT	Обязательно
Соединение входа по умолчанию	3	UINT	Обязательно

Поля	Описание
Совместимая маска типа ввода/вывода	Битовое отображаемое поле определяет типы ввода/вывода, с которыми может быть объединено соединение Изменение Состояния. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32). Должен быть установлен бит изменения состояния
Соединение выхода по умолчанию	Устанавливает один из вводов соединения выхода по умолчанию для соединения Изменение Состояния. Нуль должен указывать, что для соединения Изменение Состояния выходные данные отсутствуют
Соединение входа по умолчанию	Устанавливает один из вводов соединения ввода по умолчанию для соединения Изменение Состояния. Нуль должен указывать, что для соединения Изменение Состояния входные данные отсутствуют

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Совместимая маска типа ввода/вывода	1	WORD	Обязательно
Соединение выхода по умолчанию	2	UINT	Обязательно
Соединение входа по умолчанию	3	UINT	Обязательно

Поля	Описание
Совместимая маска типа ввода/вывода	Битовое отображаемое поле определяет типы ввода/вывода, с которыми может быть объединено циклическое соединение. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32). Должен быть установлен бит циклов
Соединение выхода по умолчанию	Устанавливает один из вводов соединения выхода по умолчанию для циклического соединения. Нуль должен указывать, что для циклического соединения выходные данные отсутствуют
Соединение входа по умолчанию	Устанавливает один из вводов соединения входа по умолчанию для циклического соединения. Нуль должен указывать, что для циклического соединения входные данные отсутствуют

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Совместимая маска типа ввода/вывода	1	WORD	Обязательно
Соединение выхода по умолчанию	2	UINT	Обязательно
Соединение входа по умолчанию	3	UINT	Обязательно

Поля	Описание
Совместимая маска типа ввода/вывода	Битовое отображаемое поле определяет типы ввода/вывода, с которыми может быть объединено соединение с многоадресными опросами. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32). Должен быть установлен бит многоадресных опросов
Соединение выхода по умолчанию	Устанавливает один из вводов соединения выхода по умолчанию для соединения с многоадресными опросами. Нуль должен указывать, что для соединения с многоадресными опросами выходные данные отсутствуют
Соединение входа по умолчанию	Устанавливает один из вводов соединения входа по умолчанию для соединения с многоадресными опросами. Нуль должен указывать, что для соединения с многоадресными опросами входные данные отсутствуют

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Размер	1	UINT	Обязательно
Число значимых битов	2	UINT	Обязательно
Совместимая маска типа ввода/вывода	3	WORD	Обязательно
Строка имен	4	EDS_Char_Array	Обязательно
Размер маршрута соединения	5	UINT	Обязательно
Маршрут соединения	6	EPATH	Обязательно
Строка справки	7	EDS_Char_Array	Обязательно

Поля	Описание
Размер	Размер этих данных в байтах
Число значимых битов	Число последовательных значимых битов этих данных (биты, которые фактически используются). Нуль должен указывать, что все биты данных являются значимыми
Совместимая маска типа ввода/вывода	Битовое отображаемое поле, определяющее типы ввода/вывода, с которыми эти данные могут быть использованы. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32)
Строка имен	Текстовое имя данных (максимум 32 символа). При воспроизведении в зависимости от возможностей дисплея средств конфигурирования может возникнуть необходимость усечения текста
Размер маршрута соединения	Число байтов, используемых для представления маршрута
Маршрут соединения	Маршрут данных соединения. Маршрут должен вводиться как набор символов с использованием нотации маршрута, описанной в МЭК 62026-3:2000, и формата, установленного в A.4.1.3.6.
Строка справки	Текстовая строка справки. При воспроизведении в зависимости от возможностей дисплея средств конфигурирования может возникнуть необходимость усечения текста.

Имя поля	Номер поля	Тип данных	Обязательно/Дополнительно
Размер	1	UINT	Обязательно
Число значимых битов	2	UINT	Обязательно
Совместимая маска типа ввода/вывода	3	WORD	Обязательно
Строка имен	4	EDS_Char_Array	Обязательно
Размер маршрута соединения	5	UINT	Обязательно
Маршрут соединения	6	EPATH	Обязательно
Строка справки	7	EDS_Char_Array	Обязательно

Поля	Описание
Размер	Размер этих данных в байтах. Для строб-соединений единица должна устанавливать, что строб-бит используется, а нуль должен устанавливать, что он не используется
Число значимых битов	Число последовательных значимых битов этих данных (биты, которые фактически используются). Нуль должен указывать, что все биты данных являются значимыми
Совместимая маска типа ввода/вывода	Битовое отображаемое поле, определяющее типы ввода/вывода, с которыми эти данные могут быть использованы. Присвоение битов должно быть таким же, как и для маски типа ввода/вывода по умолчанию (см. таблицу A.32)
Строка имен	Текстовое имя данных (максимум 32 символа). При воспроизведении в зависимости от возможностей дисплея средств конфигурирования может возникнуть необходимость усечения текста
Размер маршрута соединения	Число байтов, используемых для представления маршрута
Маршрут соединения	Маршрут данных соединения. Маршрут должен вводиться как набор символов с использованием нотации маршрута, описанной в МЭК 62026-3:2000, и формата, установленного в A.4.1.3.6
Строка справки	Текстовая строка справки. При воспроизведении в зависимости от возможностей дисплея средств конфигурирования может возникнуть необходимость усечения текста

[IO_Info]
Default = 0x0001;	$ Poll $ Bit mapped (0 = None) $ Bit 0 = Poll $ Bit 1 = Strobe
PollInfo =
0x0003,	$ OK to Combine w/Poll or Strobe
2,	$ Default Input = Input2
3;	$ Default Output = Output3
StrobeInfo =
0x0003,	$ OK to Combine w/Poll or Strobe
1,	$ Default Input = Input1
4;	$ Default Output = Output4
$ - - Input Connections - - Input1 =
1,	$ 1 byte
1,	$ 1 bit is significant
0x0003,	$ Strobe or Poll Connection
"Data",	$ Name String
6,	$ Path Size
"20 04 24 20 30 03",	$ Assy Obj Inst 20 Attr 3
"This is a help string.";	$ Help String
Input2 = 2, 0, 0x0003, "Status", 6, "20 04 24 21 30 03", "This is a help string."; Input3 = 3, 0, 0x0003, "Data + Status", 6, "20 04 24 22 30 03", "This is a help string."; $ - - Output Connections - Output1 =
1,	$ 1 byte
0,	$ All bits are significant
0x0001,	$ Poll Only Connection
"Data",	$ Name String
6,	$ Path Size
"20 04 24 10 30 03",	$ Assy Obj Inst 10 Attr 3
"This is a help string.";	$ Help String
Output2 = 2, 0, 0x0001, "Reference", 6, "20 04 24 11 30 03", "This is a help string."; Output3 = 3, 0, 0x0001, "Data + Reference",6, "20 04 24 12 30 03", "This is a help string."; Output4 =
1,	$ Use Strobe Bit
1,	$ 1 significant bit
0x0002,	$ Strobe Only Connection
"Data Bit",	$ Name String
4,	$ Path Size
"20 0E 24 01",	$ Sensor Obj Inst 1
"This is a help string.";	$ Help String
Output5 =
1,	$ Use Strobe Bit
1,	$ 1 significant bit
0x0002,	$ Strobe Only Connection
"Sync Bit",	$ Name String
4,	$ Path Size
"20 0E 24 02",	$ Sensor Obj Inst 2
"This is a help string.";	$ Help String
Output6 =
0,	$ Strobe Bit Ignored, Don't Map
0,	$ All bits are significant (None)
0x0002,	$ Strobe Only Connection
"Sync Pulse",	$ Name String
4,	$ Path Size
"20 0E 24 03",	$ Sensor Obj Inst 3
"This is a help string.";	$ Help String

[IO_Info]
Default = 0x0002;	$ Strobe Only
StrobeInfo =
0x0002	$ Strobe Only
1;	$ Default Input = Input1
1;	$ Default Output = Output1
$ - - Input Connections - - Input1 =
1,	$ 1 byte
2,	$ 2 bits are significant
0x0002,	$ Only Strobe Connection
"Data & Status Bits",	$ Name String
4,	$ Path Size
"20 0E 24 01",	$ Sensor Obj Inst 1
"This is a help string.";	$ Help String
$ - - Output Connections - - Output1 =
0,	$ Strobe bit not used
0,	$ All bits are significant
0x0002,	$ Only Strobe Connection
"Strobe Out Bit Not Used",	$ Name String
6,	$ Path Size
"20 0E 24 01",	$ Sensor Obj Inst 1
"This is a help string.";	$ Help String

[IO_Info]
Default = 0x0005;	$ Poll & Change of State $ Bit 0 = Poll $ Bit 2 =Change of State
PollInfo =
0x0005,	$ OK to Combine w/Poll or COS
2,	$ Default Input = Input2
2;	$ Default Output = Output2
COSInfo =
0x0005,	$ OK to Combine w/Poll or COS
1,	$ Default Input = Input1
1;	$ Default Output = Output1
$ - - Input Connections - - Input1 =
1,	$ 1 byte
1,	$ 1 bit is significant
0x0005,	$ Poll or COS Connection
"Data",	$ Name String
6,	$ Path Size
"20 04 24 20 30 03",	$ Assy Obj Inst 20 Attr 3
"This is a help string."; $ Help String Input2 = 2, 0, 0x0005, "Status", 6, "20 04 24 21 30 03", "This is a help string."; Input3 = 3, 0, 0x0005, "Data + Status", 6, "20 04 24 22 30 03", "This is a help string."; $ - - Output Connections - - Output1 =
1,	$ 1 byte
0,	$ All bits are significant
0x0005,	$ Poll or COS Connection
"Data",	$ Name String
6,	$ Path Size
"20 04 24 10 30 03",	$ Assy Obj Inst 10 Attr 3
"This is a help string.";	$ Help String
Output2 = 2, 0, 0x0005, "Reference", 6, "20 04 24 11 30 03", "This is a help string."; Output3 = 3, 0, 0x0005, "Data + Reference",6, "20 04 24 12 30 03", "This is a help string.";

Имя	Содержимое	Пространство имен
COFDCML.xsd	Основные классы	/template/go.php?url=https://www.can-cia.org/xml/canopen
FDCMLdt.xsd	Определение типов данных	/template/go.php?url=https://www.fdcml.org
FDCMLИСО15745Device Function.xsd	Классы функций приборов	/template/go.php?url=https://www.fdcml.org/ИСО15745DeviceFunction
FDCMLText Resource.xsd	XML схема для текстовых ресурсов	/template/go.php?url=https://www.fdcml.org/TextResource
xmldef.xsd	Определения в пространстве имен XML	/template/go.php?url=https://www.w3.org/XML/1998/namespace
xlinkdef.xsd	Определения в пространстве имен Xlink	/template/go.php?url=https://www.w3.org/1999/xlink

- const	постоянное значение элемента;
- edit	редактируемое значение строк;
- enumeration	нумерованное значение;
- range	диапазон значений, значение может иметь несколько диапазонов;
- yes, no	комбинация значений TRUE/FALSE;
- reference	ссылка на другой элемент;
- instanceValue	значение, если вместо профиля или типа описывается экземпляр.

- disable	запрещает справочную характеристику устройства в зависимости от значения этой характеристики;
- enable	разрешает справочную характеристику устройства в зависимости от значения этой характеристики;
- change	изменяет справочную характеристику устройства в зависимости от значения этой характеристики.

- directlyDerivedType	тип непосредственно выводимых данных;
- enumeratedType	тип нумерованных данных или список констант (нумерация C-style);
- subrangeType	тип данных диапазона;
- arrayType	тип массива данных;
- structuredType	тип структурированных данных.

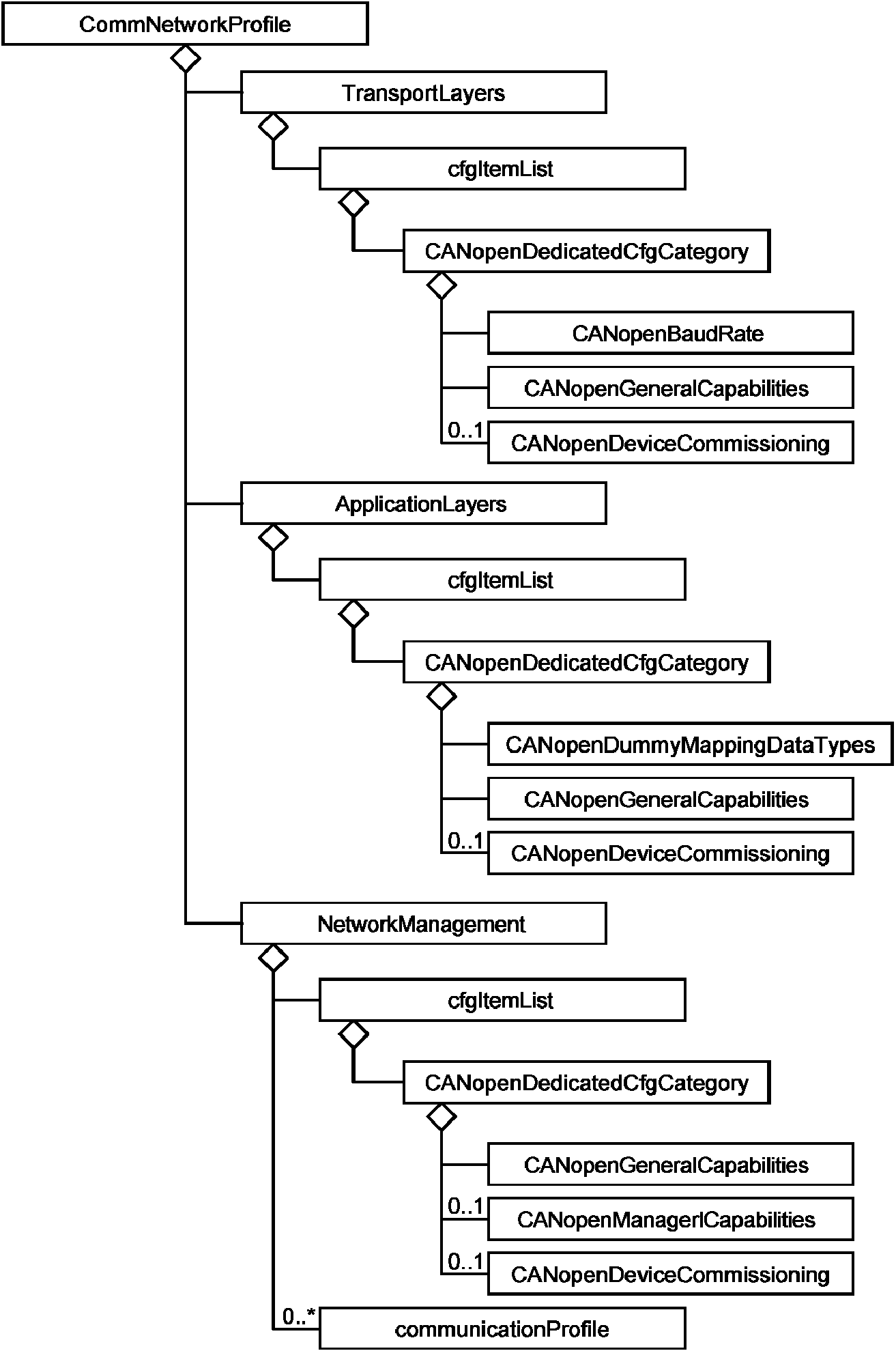

Атрибут	Описание	Тип данных	Значение
Протокол	Коммуникационный протокол	xsd:string	'CANopen'
Коммуникатор	Устанавливает, играет ли этот объект активную роль в сетевых коммуникациях или нет	xsd:string	'YES' - принимает участие в сетевых коммуникациях. 'NO' - не принимает участия в сетевых коммуникациях
communicationEntityType	Тип коммуникационного объекта	xsd:string	'SLAVE' 'MASTER' 'CLIENT' 'SERVER' 'PEER' (объект, действующий как клиент и сервер) 'MASTER_SERVER' (объект, действующий как основной и подчиненный) 'DEVICEMODULE' (объект, нуждающийся в родителе для коммуникации через сеть) 'PASSIVE' (объект, не принимающий участия в сетевых коммуникациях)
communicationProfile	Идентификатор коммуникационных профилей	xsd:string	См. 6.2.2.2

Атрибут	Описание	Тип данных	Значение
channelType	Тип канала	xsd:string
direction	Направление потока данных через этот канал	xsd:string	"I": Вход "Q": Выход "X": Все равно

Атрибут	Описание	Тип данных	Значение
interfaceType	Предоставляет дополнительную информацию по типу MAU	xsd:string	"COREMOTE" "COLOCAL"
Direction	Определяет логическое направление потока данных через объект MAU	xsd:string	"INOUT": передает и приемник "IN": приемник и цепь обратной связи "OUT": передает и цепь обратной связи "IN UNI": только принимает "OUT_UNI": только передает
directlyConnected	Определяет, подключены ли устройства непосредственно к объекту MAU	xsd:string	"YES" "NO"
MAUType	Идентификатор типа объекта MAU со стороны продавца	xsd:string	Значение со стороны продавца
newLevel	Определяет, открывается ли объектом MAU новый структурный уровень (пример: локальное шинное соединение шинного терминала)	xsd:string	"YES" "NO"
Protocol	Определяет прогон протокола объектом MAU	xsd:string	"CANopen"
sequenceNumber	Идентификация объекта MAU, начиная с 1, отдельно нумеруемая для каждого направления	xsd: nonNegativeInteger	default = 1

Атрибут	Описание	Тип данных	Значения
Номер	Указывает положение, в котором дочернее устройство может быть добавлено в последовательность дочерних устройств	xsd:string	Атрибут номер может содержать один номер ('3'), список номеров ('3,5,7'), диапазон номеров ('1 - 3') или комбинацию ('1 - 2,4,6,9 - 10') <1>.
<1> Если дочерние устройства могут быть подключены к любому слоту, используют номер, определяющий максимальное число подключаемых дочерних устройств. Например, если 64 дочерних устройства могут быть подключены к родительскому устройству, используют slot number='1 - 64'. Для каждого положения слота требуется элемент MAUUsage, указывающий на подключенный объект MAU.

Атрибут	Описание	Тип данных	Значение
LEDType	Тип LED	xsd:string	"IOStatus" "IODiagnostic" "DeviceStatus" "DeviceDiagnostic" "CommStatus" "CommDiagnostic"

Атрибут	Описание	Тип данных	Значение
LEDCondition	Положение LED в состоянии	xsd:string	"ON" "OFF"
LEDColor	Цвет LED в состоянии	xsd:string	"GREEN" "YELLOW" "RED" "ORANGE" "BLUE" "WHITE"
LEDFrequency	Частота миганий в состоянии в Гц	xsd:float
LEDFlashCount	Число вспышек в состоянии	xsd:nonNegativeInteger
Ref	XPath к объекту или состояние объекта, вызывающее состояние LED	xsd:string

канал обрабатываемых данных
октет 0								октет 1								октет 2								...	октет n								byteoffset
7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0	...	7	6	5	4	3	2	1	0	bitoffset

- gain	масштабный коэффициент;
- offset	масштабный коэффициент;
- maxVal	максимальное значение диапазона;
- minVal	минимальное значение диапазона;
- default	значение диапазона по умолчанию;
- stepVal	пошаговое значение;
- on	значение триггера для связи.

Имя	Описание	Тип данных
picName	Имя файла изображения	xsd:string
picType	Идентификатор типа, расширение файла	xsd:string
xSize	Ширина в пикселях	xsd:positiveInteger
ySize	Высота в пикселях	xsd:positiveInteger
picClassification	Классификация пользователя содержимого изображения	xsd:string

Атрибуты	Описание	Тип данных	Значение
xPos	Положение горячей точки (hotspot) в процентах	xsd:nonNegativeInteger	0 <= значение <= 100
yPos	Положение горячей точки (hotspot) в процентах	xsd:nonNegativeInteger	0 <= значение <= 100
hotElement	Маршрут XPath к точке соединения	xsd:string	Допустимый XPath

Атрибут	Описание	Тип данных	Значение
toolClassification	Классифицирует задачу сервисной программы	xsd:string
toolID	Однозначная идентификация операционной системы сервисной программы	xsd:string
Примечание - PROGID или GUID являются примерами toolID.

Обозначение ссылочного международного, европейского регионального стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО 639-1:2002		<*>
ИСО 639-2:1998		<*>
ИСО 3166-1:1997		<*>
ИСО/МЭК 10646-1:2000		<*>
ИСО 11898:1993		<*>
ИСО 15745-1:2003		<*>
МЭК 61158 (все части)		<*>
МЭК 61784-1:2003		<*>
МЭК 62026-3:2000		<*>
ЕН 50325-4:2002		<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного европейского регионального стандарта. Перевод данного международного европейского регионального стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

[1]	МЭК 61131-3:2003	Контроллеры программируемые. Часть 3. Языки программирования
[2]	МЭК/PAS 61499 (все части)	Блоки функциональные для систем измерения и управления в производственных процессах
[3]	МЭК ТС 61915:2003	Комплектные распределительные устройства низковольтные. Принципы разработки приборных профилей для сетевых промышленных устройств
[4]	ЕН 50325-1:2000	Подсистема промышленной коммуникации на основе ИСО 11898 (CAN) для интерфейсов с управляемым устройством. Часть 1. Общие требования
[5]	ЕН 50325-2:2000	Подсистема промышленной коммуникации на основе ИСО 11898 (CAN) для интерфейсов с управляемым устройством. Часть 2. DeviceNet
[6]	IEEE OUI and Company_id Assignments [см. /template/go.php?url=https://standards.ieee.org/regauth/oui/index.shtml]
[7]	XML Linking Language (XLink) Version 1.0, W3C Recommendation, 27 June 2001
[8]	XML Path Language (XPath) Version 1.0, W3C Recommendation, 16 November 1999

УДК 658.52.011.56	ОКС 25.040.40	Т58
Ключевые слова: автоматизированные промышленные системы, интеграция, жизненный цикл систем, управление производством
