5.5. Для предупреждения резких толчков, остановок или неожиданного реверсирования направления движения в крайних положениях в конструкции качалок предусматривают демпфирование.
5.5.1. Величина демпфирования может быть постоянной или переменной в зависимости от нагрузки и скорости перемещения качалки.

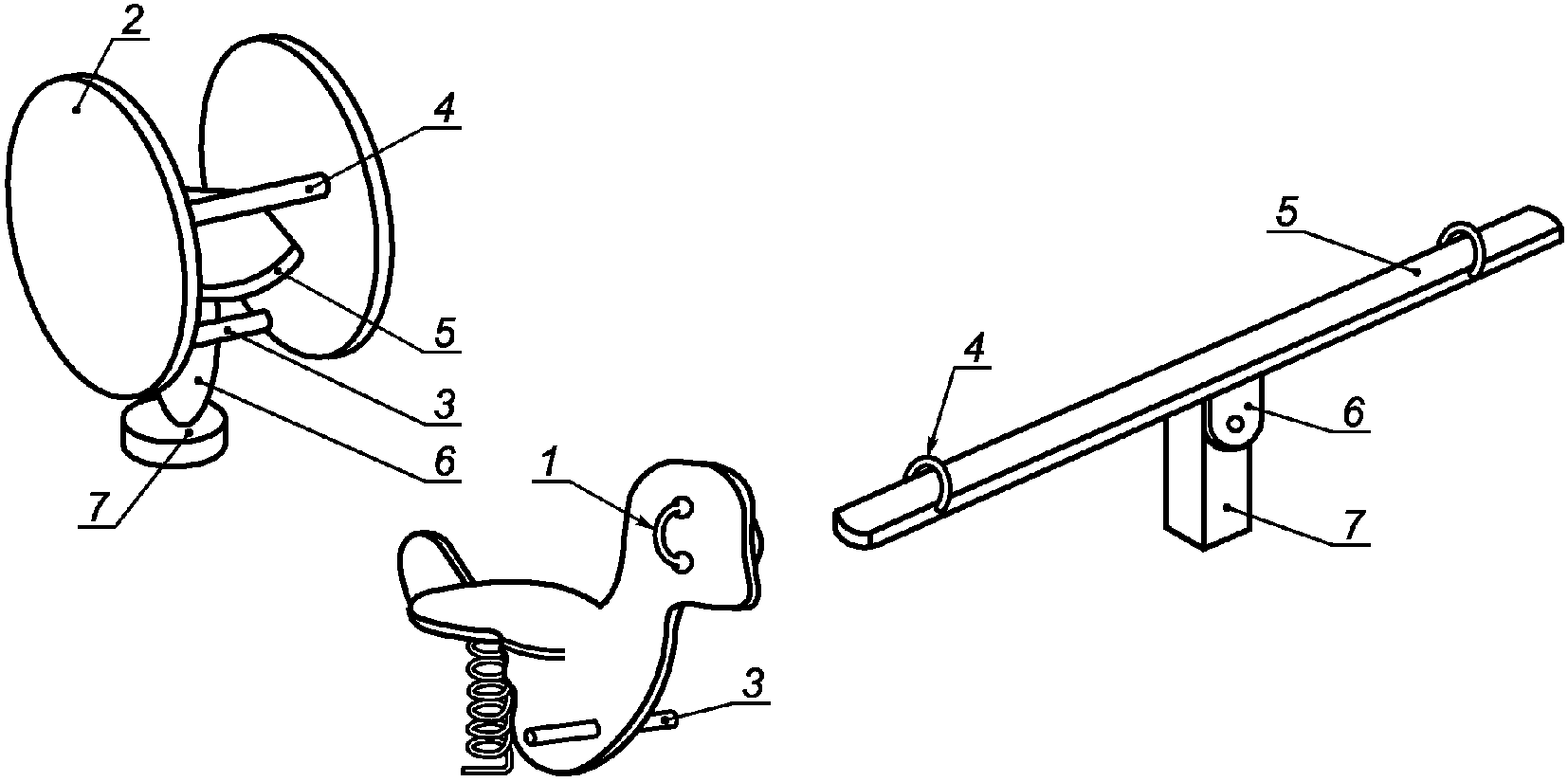

5.6. Подножки качалок, при их наличии, должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.
5.7. Каждое посадочное место качалки оборудуют поручнями.
5.7.1. Поручни должны быть прочно закреплены и исключать возможность вращения и демонтажа без применения инструмента.
5.8. Поперечный размер поручней, перекладин и рукояток в любом направлении - не менее 16 и не более 45 мм.
Для оборудования, доступного детям младше трех лет, размеры сечений поручней, перекладин и рукояток в любом направлении - не более 30 мм.
В целях снижения опасности повреждения глаз площадь проекции торцевой части рукоятки должна быть не менее 15 см2.
5.9. Радиусы закругления всех углов, кромок и других изменений профиля качалки должны быть не менее 20 мм (см. рисунок 10).
![]() R - радиус закругления
Рисунок 10
5.10. Конструкция качалки должна исключать застревание частей тела ребенка. Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм или следует применять демпфирование.
5.11. Зоны качалки

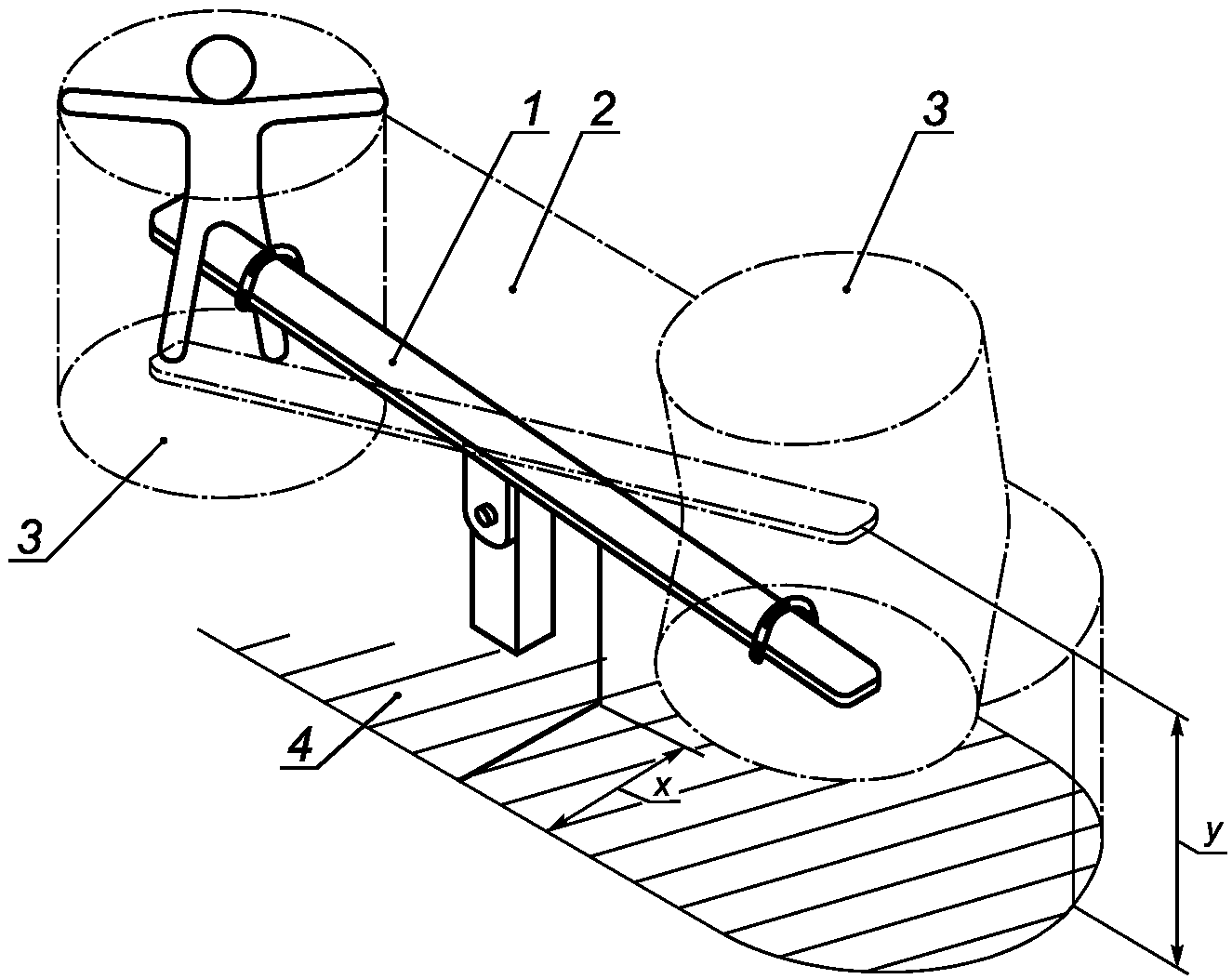

5.11.1. Зоны качалки представлены на рисунке 11.
![]() 1 - качалка; 2 - зона падения; 3 - зона безопасности;
4 - зона приземления
x - расстояние до границы зоны приземления;
y - высота свободного падения
Рисунок 11
5.11.2. Ширина зоны приземления по периметру качалок типов 1, 2, 3 и 4 - не менее 1000 мм.
5.11.3. Ширина зоны приземления по периметру качалок типов 5 и 6 - в соответствии с ГОСТ Р 52169.
6.1. Для качалки типа 1 применяется демпфирование.
6.2. Диапазон движения качалки типа 4 - не более 600 мм.
6.3. Высота свободного падения качалки типа 6 должна быть менее 2000 мм согласно рисунку 12.
Угол отклонения перекладины качалки
![]() а - высота свободного падения
Рисунок 12
Для оценки безопасности конструкции качалок применяют методы испытаний по ГОСТ Р 52169, а также следующие методы испытаний:
7.1. Испытания по определению угла наклона посадочного места и расстояния от нижней точки подвижного элемента качалки до поверхности игровой площадки - в соответствии с Приложением А.
7.2. Испытания возможности защемления или сдавливания частей тела ребенка - в соответствии с Приложением Б.
7.2.1. Деформация опоры при испытаниях не должна превышать 5%.
7.3. Испытания устойчивости при горизонтальном нагружении - в соответствии с Приложением В.
7.3.1. При испытаниях качалки типа 1 максимально допустимое отклонение корпуса L от продольной оси на расстоянии 2000 мм от центральной оси качалки (см. рисунок В.1) - не более 140 мм.
7.3.2. При испытаниях качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей, в соответствии с ГОСТ Р 52169 (таблица А.2).
Максимально допустимый угол отклонения корпуса относительно продольной оси качалки (см. рисунок В.2) - не более 5°.
7.4. По результатам испытаний оформляют отчет в соответствии с ГОСТ ИСО/МЭК 17025.
Обозначение и маркировка качалок - по ГОСТ Р 52169.
(обязательное)
ОТ НИЖНЕЙ ТОЧКИ ПОДВИЖНОГО ЭЛЕМЕНТА КОНСТРУКЦИИ
ДО ПОВЕРХНОСТИ ИГРОВОЙ ПЛОЩАДКИ
А.1. Сущность метода
При испытаниях к посадочному месту качалки в крайнем положении прикладывают нагрузку и измеряют угол наклона посадочного места и расстояние от нижней точки подвижного элемента конструкции до поверхности игровой площадки.
А.2. Процедура
Перемещают качалку в одно из крайних положений и прикладывают к посадочному месту нагрузку, эквивалентную числу детей, в соответствии с ГОСТ Р 52169 (таблица А.2).
Измеряют и регистрируют угол наклона посадочного места и расстояние от нижней точки подвижного элемента конструкции до поверхности игровой площадки.
Испытание повторяют для другого крайнего положения качалки.
Оценку результатов испытаний проводят в соответствии с таблицей 1 и 5.10.
(обязательное)
ЧАСТЕЙ ТЕЛА РЕБЕНКА
Б.1. Сущность метода
При испытаниях к опоре качалки прикладывают вертикальную нагрузку и измеряют значение деформации опоры. Качалку перемещают в крайние положения и проверяют возможность поместить щуп между опорой и соседними элементами качалки.
Б.2. Аппаратура
Б.2.1. Устройство нагружения
Б.2.1.1. Устройство нагружения должно обеспечивать вертикальную нагрузку (695 +/- 5) Н на посадочное место качалки в центре ее осевой линии.
Б.2.1.2. Устройство нагружения для качалок типа 2В должно обеспечивать нагрузку (167 +/- 2,1) Н для возрастной группы от 0 до 4 лет и/или нагрузку (279 +/- 5) Н для возрастной группы от 0 до 8 лет на посадочное место качалки в центре осевой линии.
Б.2.2. Измерительное устройство
Измерительное устройство должно обеспечивать измерение деформации опоры.
Б.2.3. Щуп
В качестве щупа используют стержень диаметром (12 +/- 0,1) мм.
Б.3. Процедура
Б.3.1. К посадочному месту качалки в центре ее осевой линии прикладывают заданную вертикальную нагрузку, измеряют деформацию посадочного места и регистрируют значение деформации, превышающее 5%.
Б.3.2. Перемещают качалку в одно из крайних положений и проверяют, можно ли поместить щуп между посадочным местом и соседними элементами качалки.
Испытание повторяют для другого крайнего положения качалки.
(обязательное)
В.1. Сущность метода
При испытаниях к центру посадочного места качалки прикладывают горизонтальную нагрузку, измеряют и регистрируют отклонение корпуса качалки относительно продольной оси.
В.2. Аппаратура
В.2.1. Устройство нагружения
Устройство нагружения должно обеспечивать горизонтальную нагрузку (695 +/- 5) Н в центре посадочного места качалки.
В.2.2. Измерительное устройство
Измерительное устройство должно обеспечивать измерение отклонения корпуса качалки относительно ее продольной оси.
В.3. Процедура
В.3.1. Прикладывают горизонтальную силу F, равную (695 +/- 5) Н, к центру посадочного места качалки.
Если демпфирующий элемент закреплен в земле, необходимо убедиться, что корпус качалки контактирует с демпфирующим элементом.
Измеряют и регистрируют отклонение корпуса качалки относительно ее продольной оси.
В.4. Схема испытаний качалок типов 1 и 3а (см. рисунки В.1 и В.2)
В.4.1. Схема испытаний качалки типа 1
![]() Примечание. Отклонение корпуса L для качалки типа 1 измеряют на расстоянии 2000 мм от центральной оси качалки.
1 - посадочное место; L - отклонение корпуса относительно
продольной оси; F - горизонтальная нагрузка (695 +/- 5) Н
В.4.2. Схема испытаний качалки типа 3а
![]() Примечания
1. В процессе испытаний качалки типа 3а к посадочным местам прикладывают вертикальную нагрузку, эквивалентную числу детей, в соответствии с ГОСТ Р 52169 (таблица А.2).
2. В процессе испытаний качалки типа 3а измеряют угол
1 - посадочное место; 2 - продольная ось;
3 - поперечная ось;
F - горизонтальная нагрузка (695 +/- 5) Н
(обязательное)
ОПРЕДЕЛЕНИЕ ПЛОЩАДИ ПРОЕКЦИИ ТОРЦЕВОЙ
ЧАСТИ РУКОЯТКИ/ПОДНОЖКИ
Г.1. Сущность метода
При испытании определяют, выступает или нет торцевая часть рукоятки/подножки за пределы калибра.
Г.2. Аппаратура
Калибр согласно рисунку Г.1.
![]() Рисунок Г.1. Калибр
Г.3. Проведение испытаний
Прикладывают калибр к торцевой части рукоятки/подножки строго по центру и определяют, выступает или нет торцевая часть рукоятки за пределы калибра.
Г.3.1. Торцевая часть рукоятки/подножки считается допустимой, если она не выступает за пределы калибра согласно рисунку Г.2.
![]() Рисунок Г.2. Допустимый вариант торцевой части рукоятки
Г.3.2. Торцевая часть рукоятки/подножки считается недопустимой, если она выступает за пределы калибра согласно рисунку Г.3.
![]() Рисунок Г.3. Недопустимый вариант
торцевой части рукоятки/подножки
