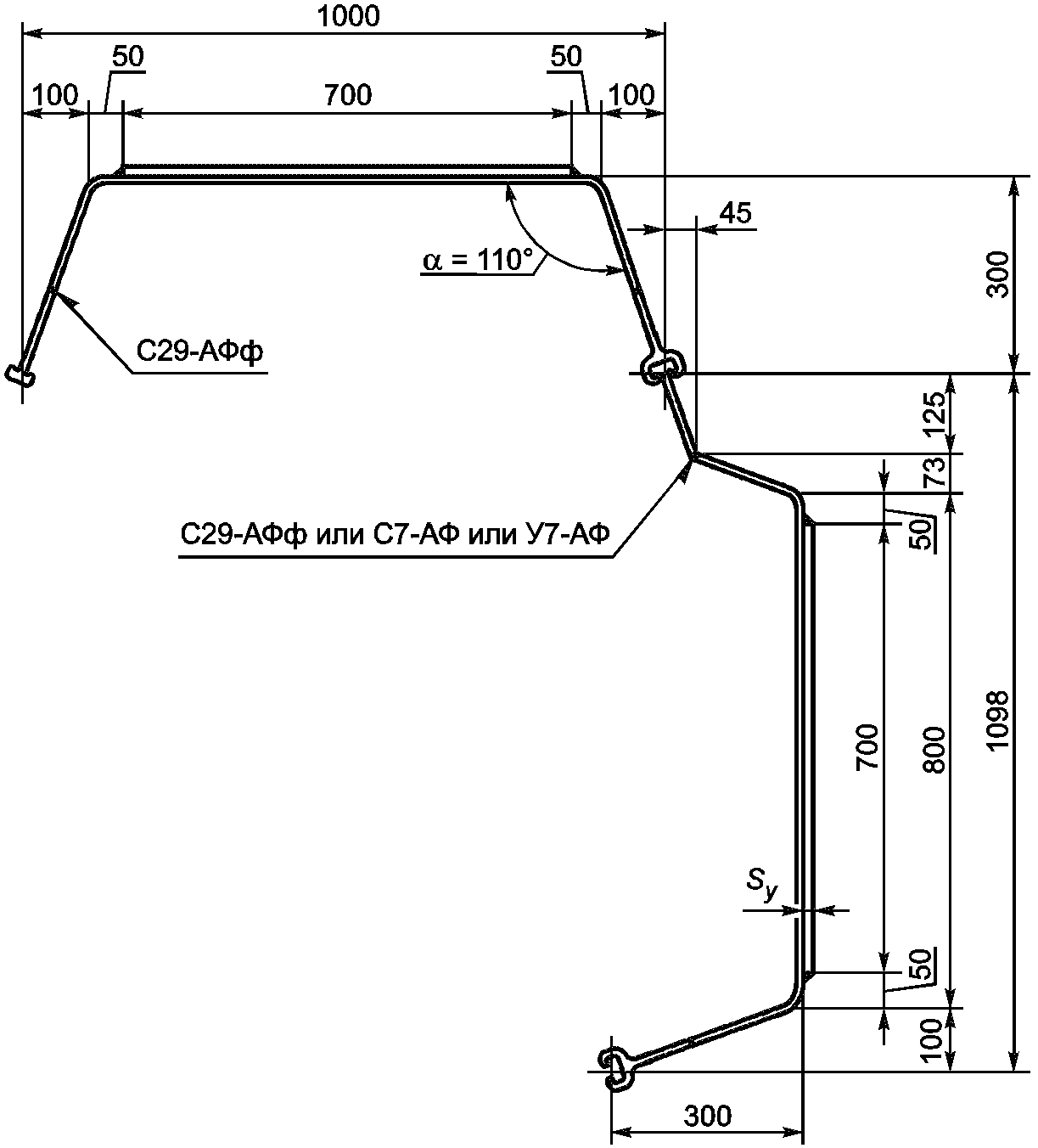

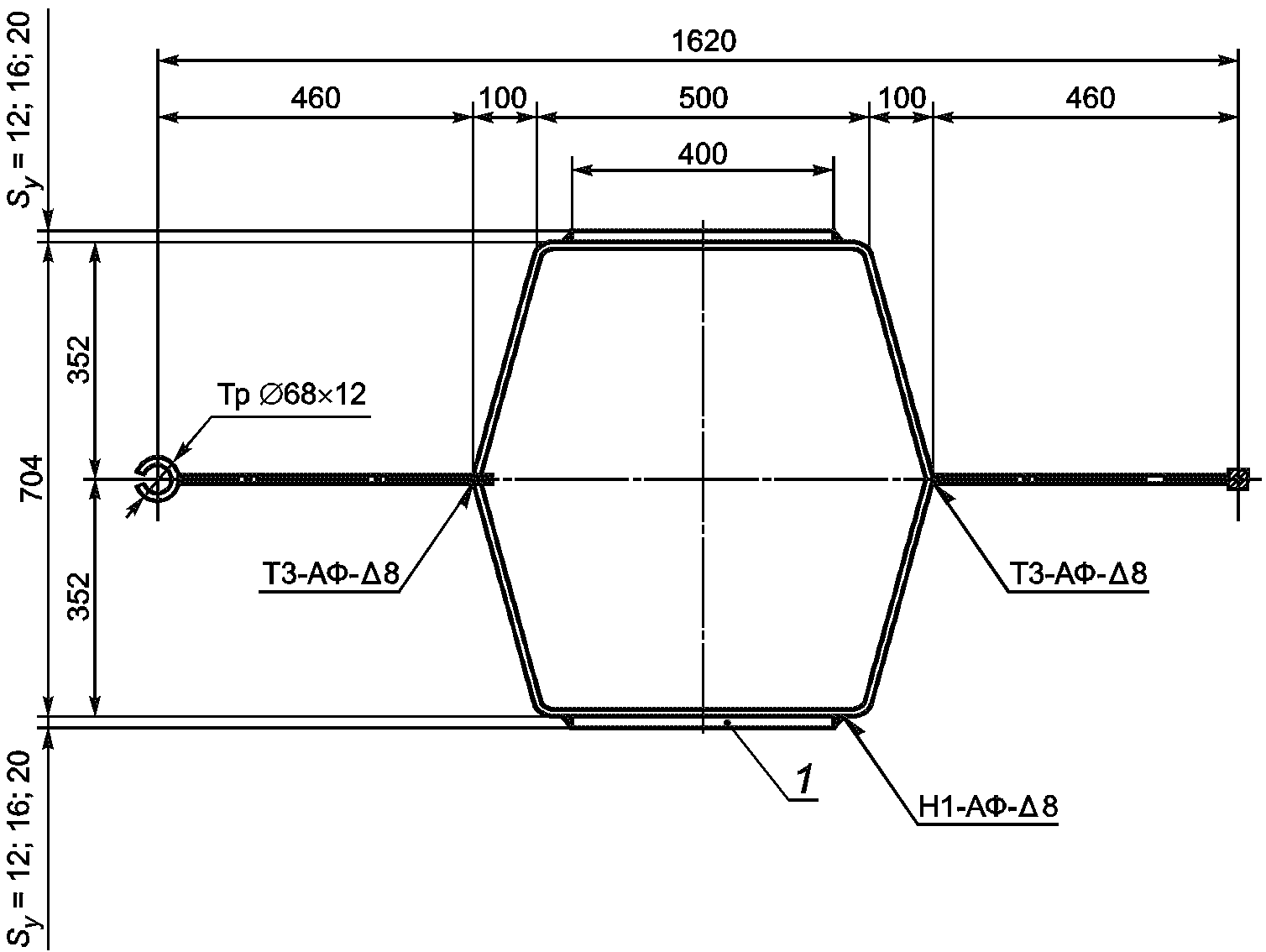

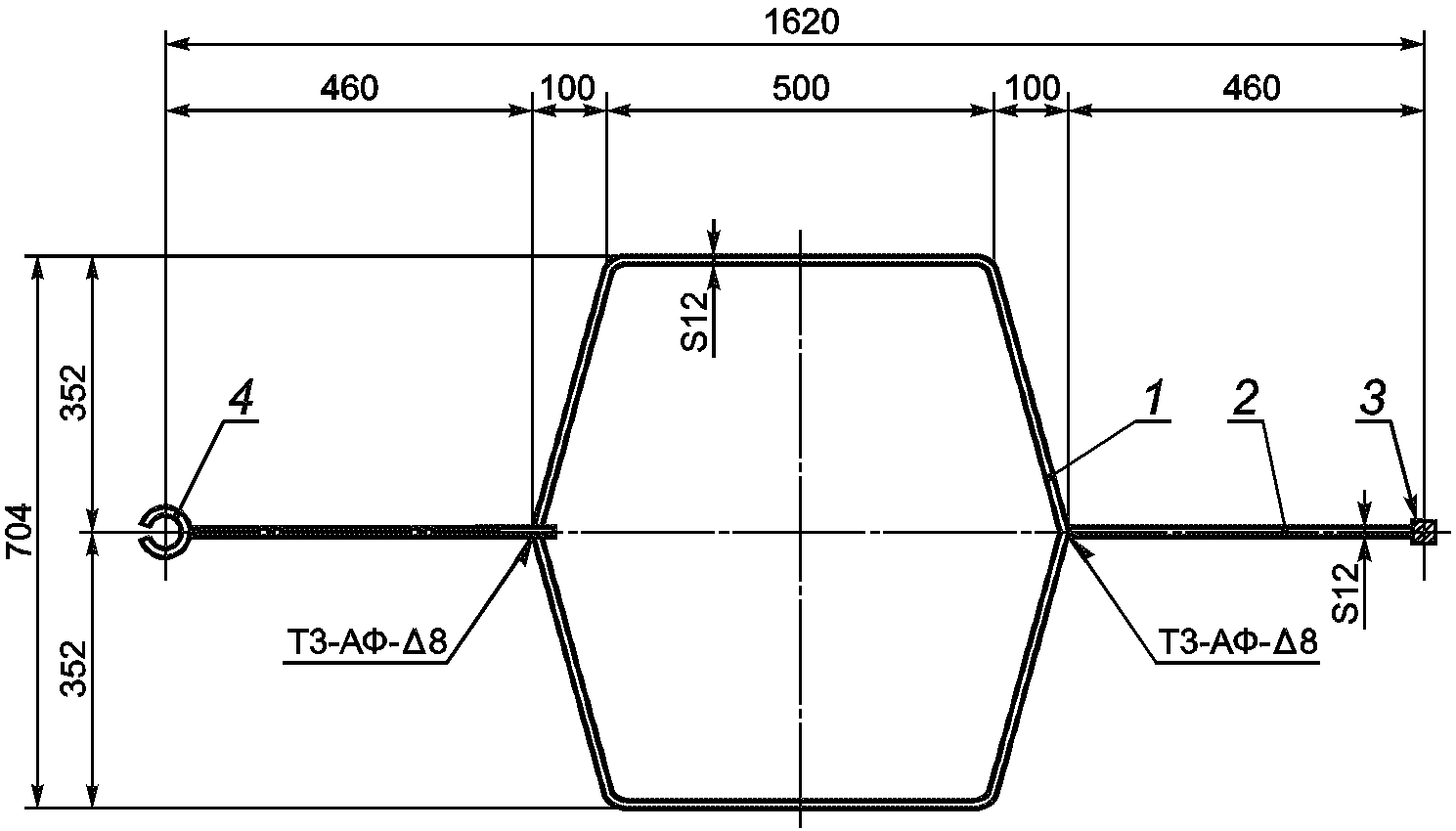

5.9. Холодногнутые профили трапецеидально-корытной формы следует изготавливать, как правило, на листогибочных прессах с максимальными усилиями 1600 или 2000 т, обеспечивающими гибку листа толщиной S = 12 мм при длине стола не более 16 м. Внутренний радиус гибки в угол должен быть не менее
в соответствии с [1], таблица 50 и [2], подраздел 9.9, как для конструкций третьей группы. Для принятой в настоящем стандарте толщины листового проката S = 12 мм рекомендуется радиус гибки 15 - 20 мм.5.10. Сортовой, фасонный и трубчатый прокат элементов замковых соединений по длине стыкуют полуавтоматической или ручной дуговой сваркой с V-образной или X-образной разделкой кромок для обеспечения сплошного технологического проплавления кромок без ультразвуковой дефектоскопии (УЗД-контроля). При сварке не допускаются наплывы или усиления на рабочих поверхностях охватывающих и охватываемых элементов замков, входящих в контакт между собой при забивке или погружении шпунта в грунт.
На каждый заказ (или партию) шпунтовых профилей предприятие-изготовитель проводит испытания замковых соединений с целью определения их несущей способности на разрыв. Методика испытаний приведена в Приложении А. Акт испытаний замков прилагают к сертификату качества.
5.11. Предельные отклонения линейных размеров и геометрической формы готовых шпунтовых профилей и шпунт-свай от проектных не должны превышать значений, указанных в таблице 4.
Таблица 4
Предельные отклонения линейных размеров
и геометрической формы шпунтовых профилей и шпунт-свай
???????????????????????????????????????????????????????????????????????????
? Вид отклонений ?Предельное значение?
? ? отклонения, мм ?
???????????????????????????????????????????????????????????????????????????
?1. Отклонения по длине отдельных секций, подлежащих ? +/- 50 ?
?сварке на монтаже, или готовых изделий ? ?
???????????????????????????????????????????????????????????????????????????
?2. Отклонения по ширине и высоте: ? ?
?2.1. По осям охватывающих и охватываемых замковых ? +/- 5 ?
?элементов ? ?
?2.2. По отдельным плоскостям и заготовкам гнутых ? +/- 5 ?
?профилей ? ?
?2.3. Взаимное смещение кромок в сварных заводских ? 2 ?
?стыках заготовок и холодногнутых профилей ? ?
???????????????????????????????????????????????????????????????????????????
?3. Разность длин диагоналей листовых заготовок ? 4 ?
???????????????????????????????????????????????????????????????????????????
?4. Косина (не перпендикулярность) торцов заготовок ? 0,005b ?
?и готовых изделий при их ширине b ? ?
???????????????????????????????????????????????????????????????????????????
?5. Стрела продольного изгиба готового изделия ? 0,001L ?
?при длине L ? ?
???????????????????????????????????????????????????????????????????????????
?6. Винтообразность (деформация скручивания) ? 2 мм на 1 м, ?
? ? но не более 20 мм ?
???????????????????????????????????????????????????????????????????????????
5.12. Шпунтовые металлоконструкции после их изготовления подлежат защите от коррозии в соответствии с требованиями действующих нормативных документов. Систему защиты назначают в проектной документации на сооружения, где применяется шпунт, в зависимости от степени агрессивности среды, в которой происходит эксплуатация конструкций. Во всех случаях предпочтительной является полная проектная защита от коррозии в заводских условиях или (как исключение) без нанесения верхнего (покрывного) слоя, который наносят непосредственно на строительной площадке после погружения шпунта или стыковки его на стенде на проектную длину.
Окраска внутренней полости трубчатого (или прокатного) охватывающего элемента замка является необязательной. Перед отгрузкой конструкций потребителю рекомендуется нанесение на их внутреннюю поверхность консистентной консервационной смазки.
Шпунтовые инвентарные конструкции для временных сооружений защищают от коррозии после каждого извлечения их из грунта, обеспечивая при этом необходимые условия хранения инвентаря для многократного использования.
5.13. В комплект поставки входят рядовые шпунтовые профили с прямыми замками и отдельно изготавливаемые угловые замковые профили на любой угол поворота, установленный в проекте шпунтового сооружения (см. рисунки 6 - 8). В заказе следует устанавливать необходимое число угловых замков и значение углов поворота в градусах.
5.14. В проектах шпунтовых стен и ограждений должны быть указаны крепления к шпунтовым профилям сваебойного или вибропогружающего оборудования. Предприятие-изготовитель в комплекте со шпунтовыми профилями обязан изготовить и отгрузить заказчику монтажные крепежные устройства, если это оговорено в заказе и проекте. При отсутствии данных условий крепежные устройства допускается изготавливать на монтаже силами строительно-монтажной организации.
5.15. К сварке шпунтовых конструкций допускаются сварщики в возрасте не моложе 18 лет, имеющие свидетельство об окончании специализированного учебного заведения или курсов по сварке, заварившие контрольные стыковые и тавровые соединения с положительными результатами их механических испытаний по ГОСТ 6996.
5.16. Элементы, свариваемые двусторонними швами, допускается перекантовывать только после остывания шва первого прохода до температуры не выше 20 °C с принятием мер против динамических нагрузок.
5.17. При заводском изготовлении шпунтовых конструкций должны соблюдаться:
- правила устройства и безопасной эксплуатации грузоподъемных кранов;
- сосудов, работающих под давлением; компрессорных и газовых установок;
- воздухо- и газопроводов и подводов их к рабочим местам;
- правила пожарной безопасности, санитарные нормы и средства защиты при производстве сварочных и газоплазмолазерной резки.
5.18. На основании действующих нормативных документов предприятия - изготовители конструкций должны разрабатывать инструкции и стандарты организаций, по которым проводят обучение и инструктаж рабочих по безопасным методам производства работ. При приеме на работу с рабочими должны проводиться:
- вводный инструктаж;
- первичный инструктаж на рабочем месте и обучение (при профессиональной подготовке рабочих).
При изменении производства работ или переходе на другую работу проводят текущий инструктаж.
Периодическую проверку знаний техники безопасности у рабочих и инженерно-технических работников необходимо проводить ежегодно. Все данные по проведению инструктажей заносят в журналы проверки знаний техники безопасности.
6.1. Шпунтовые профили должны быть приняты службой технического контроля предприятия-изготовителя.
По требованию заказчика в приемке может дополнительно принимать участие представитель независимой контролирующей организации или представитель заказчика.
6.2. В процессе изготовления шпунтовых профилей проводят следующие виды контроля качества: входной, операционный, приемочный.
6.3. При входном контроле шпунтовых профилей проверяют:
- полноту разработки проектно-технологической документации и ее соответствие требованиям действующих нормативных документов;
- качество основных и вспомогательных материалов и наличие сертификатов на них;
- состояние технологического оборудования и измерительного инструмента;
- режимы сварки и механические характеристики сварных соединений по результатам испытаний контрольных образцов и технологических проб;
- квалификацию рабочих-электросварщиков, термоправщиков и дефектоскопистов.
6.4. При операционном контроле шпунтовых профилей проверяют:
- соблюдение технологии изготовления деталей и элементов, режимы резки и сварки, чистоту и точность обработки деталей, соблюдение проектных размеров;
- соответствие применяемых сварочных материалов и их подготовку требованиям заданной технологии сварки;
- форму и взаимное положение кромок и замковых элементов в поперечных стыках при сборочных операциях;
- качество сварных стыковых соединений элементов профиля по заданной проектной длине шпунтовых профилей.
Результаты операционного контроля и приемки фиксируют в сопроводительных документах.
6.5. Приемочный контроль изготовленных шпунтовых профилей должен включать в себя:
- измерение размеров поперечного сечения изделий и их длину;
- проверку перекоса плоскостей торцов;
- измерение стрелы кривизны профиля в плоскости расположения замков и поперек этой плоскости;
- качество продольных стыковых, угловых и тавровых сварных швов.
Все обнаруженные дефекты сварных соединений должны быть устранены в процессе приемочного контроля в соответствии с [2] и [3].
Отклонение линейных размеров и геометрической формы готовых изделий должны быть в пределах допускаемых, указанных в разделе 5. Все измерения следует проводить поверенным измерительным инструментом на специальном стенде, предназначенном для приемки конструкций.
6.6. Приемочный контроль шпунтовых профилей приводят в два этапа: до и после нанесения защитных покрытий.
6.7. Шпунтовые профили принимают партиями. Партия шпунтовых конструкций должна состоять из одного типа шпунта одинаковой длины. Масса партии зависит от грузоподъемности транспортных средств. Для сцепов из четырехосных платформ с металлическими бортами, расстоянием между автосцепками 14620 мм масса партии должна быть кратной грузоподъемности одной платформы при длине шпунтовых конструкций не более 14 м.
При отгрузке автотранспортом количество и объем партий определяет предприятие-изготовитель в зависимости от полного объема заказа. Массу изделий принимают по спецификациям заводских чертежей конструкций металлических деталировочных (КМД).
6.8. На каждую отгружаемую партию предприятие-изготовитель передает потребителю шпунта сертификат качества, форма которого приведена в Приложении Б.
6.9. Маркировочные знаки наносят непосредственно на каждый шпунтовый профиль. Маркировка должна содержать: наименование предприятия-изготовителя или его товарный знак, номер заказа, номер партии, условное обозначение изделия (см. раздел 4), клеймо ОТК предприятия-изготовителя.
Маркировку следует наносить буквенными и цифровыми клеймами с повторением несмываемой краской на местах, доступных для прочтения. При длине шпунта более 14 м маркировку наносят с двух сторон на расстоянии 1 м от торцов.
7.1. Поступающий от металлургических предприятий металлопрокат должен соответствовать требованиям действующих стандартов и характеристикам по химическому составу и механическим свойствам, приведенным в сертификатах качества. Прокат должен иметь маркировку клеймением или снабжаться бирками с указанием марки стали, номера плавки, номера партии, размеров шпунтовых профилей.
Необходимые дополнительные испытания металлопроката должны проводиться в заводских специализированных аттестованных лабораториях, оснащенных соответствующим оборудованием. Результаты испытаний должны оформляться актами, прикладываемыми к сертификатам качества.
7.2. Предприятие - изготовитель шпунтовых профилей обязано проверять качество сварочных материалов (сварочной проволоки и флюса) посредством испытания технологических проб на сварных образцах из проката толщиной 12 - 16 мм не реже одного раза в год от каждого предприятия-поставщика. Электроды для ручной электродуговой сварки стыковых швов должны проходить испытания на технологических пробах от каждой полученной партии.
7.3. Для контроля технологии и режима сварки и сварочных материалов проводятся испытания технологических проб сварных соединений каждой толщины проката с определением механических характеристик разрушающими методами контроля по ГОСТ 6996.
7.4. Для контроля линейных размеров и геометрической формы отправочных марок шпунтовых профилей используют металлические измерительные рулетки со штриховыми шкалами классов 1 и 2 точности по ГОСТ 7502, металлические линейки по ГОСТ 427, штангенциркули по ГОСТ 166 и штангенглубиномеры по ГОСТ 162, поверочные линейки от 200 до 4000 м по ГОСТ 8026, поверочные угольники 90° по ГОСТ 3749 и угломеры с нониусом для углов 0 - 180° по ГОСТ 5378.
Контролируемый шпунтовый профиль устанавливают на горизонтальный стенд, выверенный по нивелиру. Кроме перечисленных выше средств измерения, применяют шаблоны разной формы, изготовленные в инструментальной мастерской предприятия и хранящиеся в отделе технического контроля (ОТК).
7.5. Кривизну шпунтовых профилей длиной не более 12 м контролируют в двух взаимно перпендикулярных плоскостях линейкой по натянутой струне. При длине изделий более 12 м пользуются струной или нивелиром.
7.6. Качество сварных соединений контролируют в соответствии с [2] и [3]. Для контроля геометрии угловых сварных швов используют радиусные шаблоны в наборах N 1, N 2, N 3 или специальный инструмент в виде штангенциркуля с точностью 0,2 мм.
8.1. Шпунтовые конструкции перевозят открытыми транспортными средствами без упаковки, по железной дороге, водным или автомобильным транспортом при наиболее рациональном использовании грузоподъемности и вместимости подвижного состава в пределах установленных габаритов.
8.2. Транспортная маркировка (центр тяжести, места строповки, предупредительные надписи, при необходимости, "Сцеп не разъединять", "С горок не спускать", "При маневрах не толкать") в соответствии с ГОСТ 14192.
8.3. Порядок отгрузки готовой продукции с предприятия-изготовителя на объект строительства должен быть указан в заказе. Заказ отгружают целиком или поэтапно партиями: железнодорожным транспортом - на сцепы платформ или полувагонов; водным транспортом - на одну баржу; автотранспортом - на необходимое число единиц транспорта для перевозки партии или всего заказа.
8.4. Каждая отгружаемая партия или заказ в целом должны сопровождаться сертификатами качества предприятия-изготовителя. Форма сертификата приведена в Приложении Б.
8.5. Погрузку, крепление и транспортирование шпунтовых профилей на открытых железнодорожных платформах выполняют в соответствии с [5] и по согласованным с отделением дороги схемам погрузки и крепления грузов на подвижной состав.
8.6. Погрузка, выгрузка и хранение должны выполняться способами, исключающими повреждение шпунтовых профилей и защитных покрытий на их поверхности. Сбрасывание шпунтовых профилей при погрузке и выгрузке не допускается. Запрещается перемещение шпунтовых профилей волоком в пределах строительной площадки.
8.7. Для крепления шпунтовых профилей на транспортных средствах допускается образование в них отверстий сверлением в соответствии с согласованными схемами отгрузки. Приварка к шпунту крепежных деталей допускается в порядке, оговоренном и согласованном с проектной организацией, с последующим их удалением и зачисткой мест приварки абразивным инструментом заподлицо с основным металлом.
8.8. Шпунтовые профили допускается хранить на открытой горизонтально спланированной площадке на деревянных подкладках штабелями, высота которых не должна, как правило, превышать 1,5 ширины шпунтовых профилей. Строповочные средства для погрузки-выгрузки и перемещения шпунтовых профилей кранами не должны повреждать нанесенных на предприятии защитных покрытий.
9.1. Предприятие - изготовитель холодногнутых шпунтовых профилей и шпунтовых свай гарантирует их соответствие требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.
9.2. Гарантированный срок хранения шпунтовых профилей - один год с момента отгрузки с предприятия-изготовителя.
(обязательное)
МЕТАЛЛИЧЕСКОГО ШПУНТА
Расчетную несущую способность замковых соединений (далее - замков) определяют по результатам испытаний на разрыв образцов замка в масштабе 1:1, т.е. в натуральную величину по сечению, при ширине образца 100 мм.
Образец замка в исполнении 1 - из горячедеформируемых фасонных профилей, выпускаемых предприятием "Северсталь-метиз", показан на рисунке А.1.

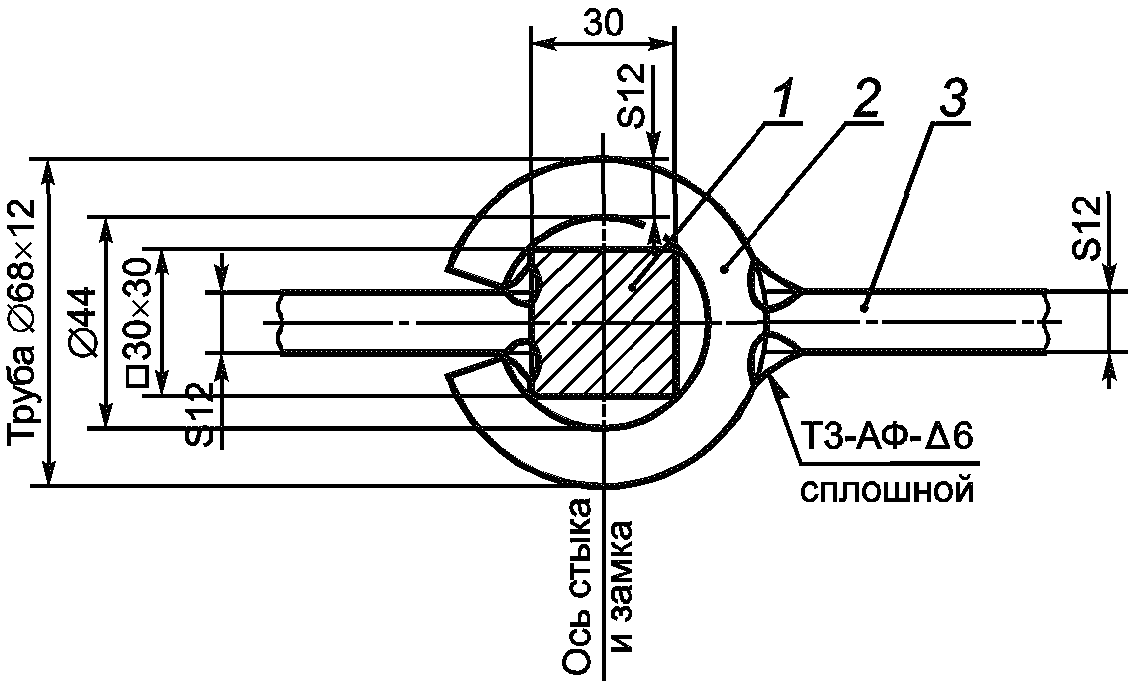

Образец замка в исполнении 2 - из стандартных горячекатаных труб
(охватывающий элемент) и сортового квадратного проката 30 x 30 мм (охватываемый элемент) показан на рисунке А.2.Оба элемента должны быть приварены к полосам (заготовкам) из листового или полосового проката.
Образцы замка для испытаний изготавливают отдельно или вырезают из готовых шпунтовых профилей. От каждой отгружаемой партии или заказа испытывают не менее трех образцов замка. Сталь для их изготовления должна быть тех же марок, что и для основных промышленных изделий. Копии сертификатов на прокат прикладывают к актам испытаний. Акты испытаний могут быть составлены в произвольной форме.
Испытания образцов замка проводят, как правило, на разрывной машине МУП-50 (50 тс) по ГОСТ 1497.
По данным нагрузок и соответствующих нагрузкам деформаций строят диаграммы растяжений и по ним определяют предельное значение растягивающего усилия N, при котором в соединении начинаются пластические деформации, то есть предел текучести
Расчетное сопротивление растяжению замка принимают по формуле
, где По данным испытаний, проведенных в ОАО "Научно-исследовательский институт транспортного строительства", расчетная несущая способность замка на 1 м длины шпунтового профиля равна:
исполнения 1:
;исполнения 2:
.Полученные при испытаниях значения
Нагрузки на шпунтовые стенки и другие сооружения от давления грунта и других воздействий необходимо принимать по действующим нормативным документам с коэффициентом надежности по нагрузке
[4], таблица 7.1, подраздел 17.5.(справочное)
Б.1. На полный заказ
на металлические шпунтовые профили по заказу N ____ от ____
1. Заказчик ___________________________________________________________
2. Наименование объекта _______________________________________________
3. Дата начала изготовления ___________________________________________
4. Дата окончания изготовления ________________________________________
5. Организация, выполнившая чертеж КМ, шифр проекта, номера чертежей
___________________________________________________________________________
6. Организация, выполнившая деталировочные чертежи КМД, шифры и номера
чертежей __________________________________________________________________
7. Нормы проектирования _______________________________________________
8. Нормы изготовления _________________________________________________
9. Организация, утвердившая проект ____________________________________
10. Общая масса конструкций ___________________________________________
в том числе:
10.1. Основные несущие конструкции ____________________________________
10.2. Вспомогательные конструкции _____________________________________
10.3. Монтажные элементы соединений ___________________________________
10.4. Высокопрочные метизы ____________________________________________
10.5. Обычные метизы __________________________________________________
11. Конструкции изготовлены из материала следующих предприятий
12. Для сварки применены:
а) сварочная проволока ________________________________________________
б) флюс _______________________________________________________________
в) защитные газы ______________________________________________________
г) электроды __________________________________________________________
13. Сварщики испытаны согласно ________________________________________
14. Сварные швы проверены _____________________________________________
15. Ведомость отгрузки конструкций
16. Приложения
1. Исполнительные КМД
2. Сводная ведомость сертификатов на материалы
3. Описи удостоверений сварщиков и газорезчиков
4. Ведомость результатов контроля качества стыковых сварных соединений
Примечание - сертификаты на сталь, сварные и лакокрасочные материалы,
а также протоколы испытаний электросварщиков хранятся на предприятии.
Представитель контролирующей Начальник ОТК
организации предприятия-изготовителя
Б.2. На промежуточный этап заказа
на металлические шпунтовые профили
по заказу N _____ от _____
1. Заказчик ___________________________________________________________
2. Наименование объекта _______________________________________________
3. Дата начала изготовления ___________________________________________
4. Организация, выполнившая чертеж КМ, шифр проекта, номера чертежей
___________________________________________________________________________
5. Организация, выполнившая деталировочные чертежи КМД, шифры и номера
чертежей __________________________________________________________________
6. Нормы на изготовление ______________________________________________
7. Организация, утвердившая проект ____________________________________
8. Конструкции изготовлены из материала следующих предприятий
9. Для сварки применены:
а) сварочная проволока ________________________________________________
б) флюс _______________________________________________________________
в) защитные газы ______________________________________________________
г) электроды __________________________________________________________
10. Сварщики испытаны согласно ________________________________________
11. Стыковые сварные швы проверены ____________________________________
12. Ведомость отгрузки конструкций
Приложение: исполнительные чертежи
Представитель контролируемой Начальник ОТК
организации предприятия-изготовителя
[1] СНиП II-23-81. Стальные конструкции. Нормы
[2] СП 53-101-98. Изготовление и контроль качества стальных конструкций
[4] СТП-136-99. Специальные вспомогательные сооружения и устройства (СВСиУ) для строительства мостов
