Название документа
"ГОСТ 11860-85. Межгосударственный стандарт. Гайки колпачковые класса точности A. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 26.11.1985 N 3711)
(ред. от 01.07.1992)

"ГОСТ 11860-85. Межгосударственный стандарт. Гайки колпачковые класса точности A. Конструкция и размеры"
(введен в действие Постановлением Госстандарта СССР от 26.11.1985 N 3711)
(ред. от 01.07.1992)


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 26 ноября 1985 г. N 3711
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ КОЛПАЧКОВЫЕ КЛАССА ТОЧНОСТИ A
КОНСТРУКЦИЯ И РАЗМЕРЫ
Blind nuts, product grade A. Construction and dimensions
ГОСТ 11860-85
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1992 г.)
Группа Г33
МКС 21.060.20
ОКСТУ 1283
Взамен
ГОСТ 11860-73
Постановлением Государственного комитета СССР по стандартам от 26 ноября 1985 г. N 3711 дата введения установлена
1 января 1987 года
Издание с Изменением N 1, утвержденным в июле 1992 г. (ИУС 9-92).
1. Настоящий стандарт распространяется на колпачковые гайки класса точности A с диаметром резьбы от 3 до 24 мм.
Требования настоящего стандарта являются обязательными.

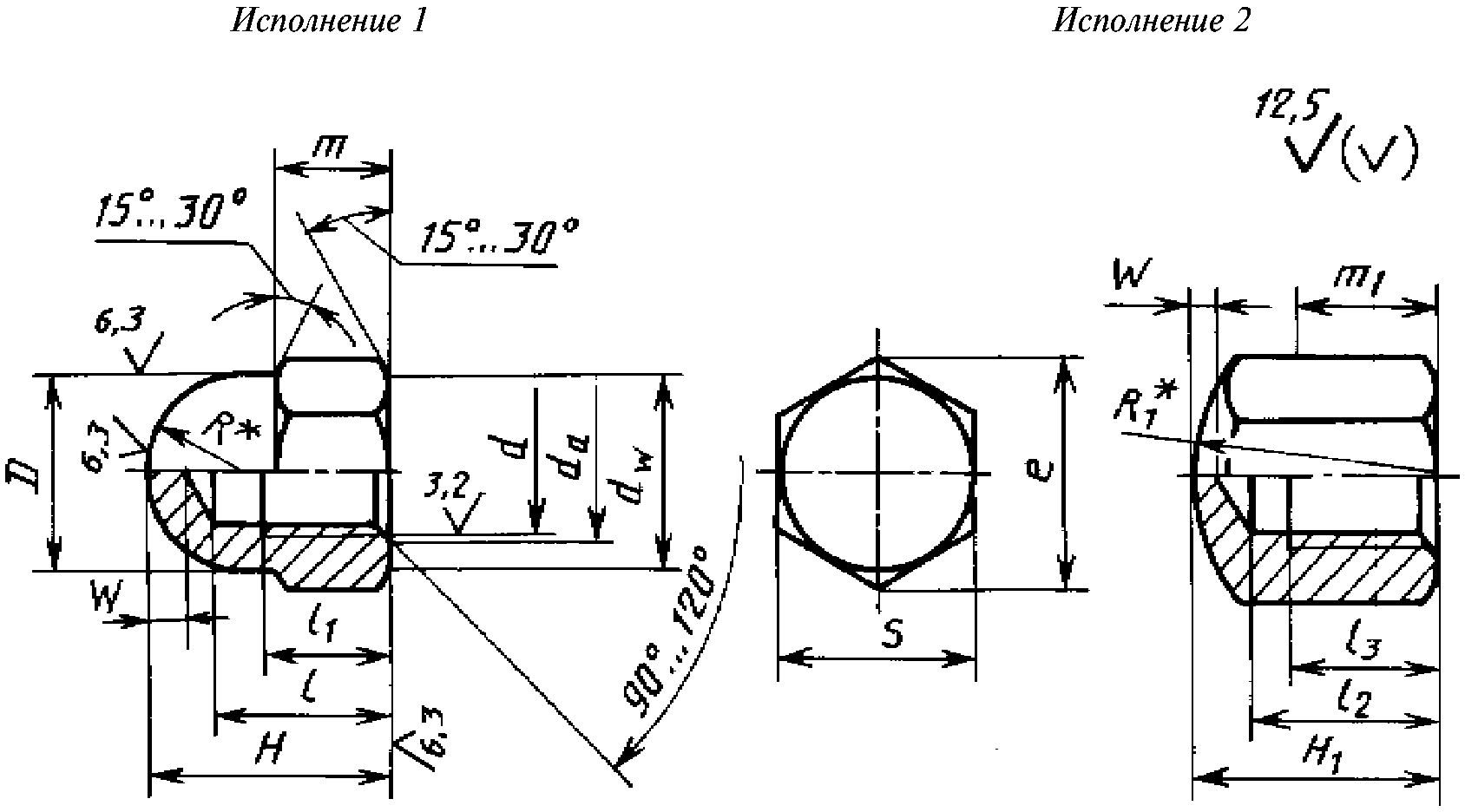

2. Конструкция и размеры гаек исполнения 1 должны соответствовать указанным на чертеже и в табл. 1, гаек исполнения 2 - указанным на чертеже и в табл. 2.
--------------------------------
<*> Размер для справок.
m1 - минимальная высота "под ключ".
Таблица 1
мм
Номинальный диаметр резьбы d
3
4
5
6
8
10
12
(14)
16
(18)
20
(22)
24
Шаг резьбы
крупный
0,5
0,7
0,8
1
1,25
1,5
1,75
2,5
2,5
3
мелкий
-
-
-
-
1
1,25
1,5
2
Размер "под ключ" S
5,5
7
8
10
13
16
18
21
24
27
30
34
36
Диаметр описанной окружности e, не менее
6,0
7,7
8,8
11,1
14,4
17,8
20,0
23,4
26,7
30,1
33,5
37,7
40,0
H, пред. откл. по h 14
7,5
8,0
10,0
12,0
15,0
18,0
22,0
25,0
28,0
32,0
34,0
39,0
42,0
m, пред. откл. по h 14
2,4
3,2
4,0
5,0
6,5
8,0
10,0
11,0
13,0
15,0
16,0
18,0
19,0
D1, пред. откл. по h 14
5,0
6,5
7,5
9,5
12,5
15,0
17,0
20,0
23,0
26,0
28,0
33,0
34,0
da
не более
3,45
4,60
5,75
6,75
8,75
10,80
13,00
15,10
17,30
19,40
21,60
23,80
25,90
не менее
3
4
5
6
8
10
12
14
16
18
20
22
24
R ~=
2,5
3,2
3,7
4,7
6,2
7,5
8,5
10,0
11,5
13,0
14,0
16,5
17,0
l, пред. откл. по js 15
5,0
5,5
7,5
8,0
11
13
16
18
21
25
26
29
31
l1, не менее
2
3
3,8
4
6
7
9
11
13
14
16
18
19
dw, не менее
5,0
5,8
6,8
8,3
11,3
14,3
16,2
19,2
22,2
25,3
28,2
31,4
33,2
w, не менее
2,0
3,0
4,0
5,0
6,0
Таблица 2
мм
Номинальный диаметр резьбы d
4
5
6
8
10
12
(14)
16
(18)
20
(22)
24
Шаг резьбы
крупный
0,7
0,8
1
1,25
1,5
1,75
2
2,5
3
мелкий
-
-
-
1
1,25
1,5
2
Размер "под ключ" S, пред. откл. по h 13
7
8
10
13
16
18
21
24
27
30
34
36
Диаметр описанной окружности e, не менее
7,7
8,8
11,1
14,4
17,8
20,0
23,4
26,7
30,1
33,5
37,7
40,0
H1, пред. откл. по h 14
5,5
7
9
12
14
16
18
20
22
25
28
30
m1, не менее
2,75
3,5
4,5
6
7
8
9
10
11
12,5
14
15
da
не более
4,60
5,75
6,75
8,75
10,80
13,00
15,10
17,30
19,40
21,60
23,80
25,90
не менее
4
5
6
8
10
12
14
16
18
20
22
24
R1 ~=
8
10
12
15
20
25
28
30
32
35
35
40
l2, не более
4,4
5,2
7
9,5
11
13,5
15
17
19
21
22
24
l3, не менее
3
3,8
4
6
7
9
11
13
14
16
18
19
dw, не менее
6,3
7,2
9,0
11,7
14,6
16,6
19,6
22,5
25,3
28,2
31,7
33,6
w, не менее
1
1,5
2
2,5
3
Примечания к табл. 1 и 2:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.93, допускается применять гайки М10, М12, М14 и М22 исполнений 1 и 2 с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6H, класса прочности 5, без покрытия:
Гайка М12-6H.5 ГОСТ 11860-85
То же исполнения 2, с мелким шагом резьбы с полем допуска 6H, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным, с размером "под ключ" S = 16 мм:
Гайка 2М12·1,25-6H.6.016(s16) ГОСТ 11860-85
1, 2. (Измененная редакция, Изм. N 1).
3. Резьба - по ГОСТ 24705-2004.
4. Недорез резьбы - короткий по ГОСТ 10549-80.
Допускается выполнение проточки - нормальная по ГОСТ 10549-80 для гаек с d >= 10 мм на длине l - l1.
5. Неуказанные допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
6. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.
7. Допускается на радиусной поверхности прямая площадка диаметром не более 0,3D.
8. Конфигурация дна отверстия не регламентируется.
9. Технические требования - по ГОСТ 1759.0-87 для гаек класса точности A.
10. Теоретическая масса гаек исполнения 1 указана в приложении.
Приложение 1
Справочное
Таблица 3
МАССА СТАЛЬНЫХ ГАЕК С КРУПНЫМ ШАГОМ РЕЗЬБЫ
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кг, исполнения
1
2
3
0,92
-
4
1,60
1,30
5
2,43
2,16
6
4,93
4,40
8
10,00
9,67
10
17,46
16,91
12
26,06
22,04
14
40,40
34,74
16
57,80
48,78
18
83,68
67,48
20
102,13
94,87
22
167,00
137,10
24
192,60
174,40
Для определения массы алюминиевых и латунных гаек значения массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция. Изм. N 1).
Приложение 2
Справочное
Таблица 4
мм
Номинальный диаметр резьбы d
10
12
14
22
Размер "под ключ"
17
19
22
32
Диаметр описанной окружности e, не менее
18,9
21,1
24,5
35,7
lw, не менее
15,3
17,2
20,2
29,5
D, пред. откл. по h 14
16
18
21
30
R ~=
8,0
9,0
10,5
15,0
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 6H, класса прочности 6, без покрытия:
Гайка М10-6H.6 ГОСТ 11860-85.
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 1).
