Утвержден и введен в действие

Постановлением Госстандарта СССР

от 15 июня 1973 г. N 1484

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТЫ СТАЛЬНЫЕ

КАНАТ ЗАКРЫТЫЙ НЕСУЩИЙ С ОДНИМ СЛОЕМ КЛИНОВИДНОЙ

И ОДНИМ СЛОЕМ ЗЕТОБРАЗНОЙ ПРОВОЛОКИ И СЕРДЕЧНИКОМ

ТИПА ТК

СОРТАМЕНТ

Steel wire ropes. Locked conveying wire rope with

one layer of V-shaped wire, one layer of Z-wire

and type TK core. Dimensions

ГОСТ 7675-73

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1985 г.,

Изменения N 2, утв. в декабре 1989 г.)

Группа В75

ОКП 12 5100, 12 5200

Взамен ГОСТ 7675-55

Дата введения

1 января 1975 года

Разработан и внесен Министерством черной металлургии СССР.

Разработчики: Х.Н. Белалов, канд. техн. наук; Н.А. Галкина; Е.С. Чугунова; А.А. Титова.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.73 N 1484.

Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 18899-73 ?3

Переиздание (февраль 1998 г.) с Изменениями N 1, 2, утвержденными в марте 1985 г., декабре 1989 г. (ИУС 6-85, 3-90).

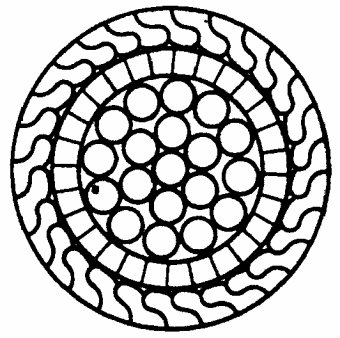

1. Настоящий стандарт распространяется на стальные закрытые несущие канаты с одним слоем клиновидной и одним слоем зетобразной проволоки и сердечниками из круглых проволок с точечным касанием типа ТК конструкции 1 + 6 + 12 и 1 + 6 + 12 + 18.

2. Основные параметры и размеры канатов должны соответствовать указанным в таблице.

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Диа- ? Круглая ? Клиновидная ? Зетобразная ?Расчет-?Расчет-? Расчетное разрывное усилие, кН (кгс), не менее,

метр ? проволока ? проволока ? проволока ?ная ?ная ? для маркировочных групп, Н/мм2 (кгс/мм2)

ка- ?????????????????????????????????????????????????площадь?масса ??????????????????????????????????????????????????????

ната,?Диа- ?Коли-?Высо-?Коли-?Рас- ?Высо-?Коли-?Рас- ?сечения?100 м ? 1180 ? 1270 ? 1370 ? 1470 ? 1570 ? 1670

мм ?метр,?чест-?та, ?чест-?чет- ?та, ?чест-?чет- ?всех ?смазан-? (120) ? (130) ? (140) ? (150) ? (160) ? (170)

?мм ?во ?мм ?во ?ная ?мм ?во ?ная ?прово- ?ного ? ? ? ? ? ?

? ? ? ? ?пло- ? ? ?пло- ?лок, ?каната,? ? ? ? ? ?

? ? ? ? ?щадь ? ? ?щадь ?мм2 ?кг ? ? ? ? ? ?

? ? ? ? ?попе-? ? ?попе-? ? ? ? ? ? ? ?

? ? ? ? ?реч- ? ? ?реч- ? ? ? ? ? ? ? ?

? ? ? ? ?ного ? ? ?ного ? ? ? ? ? ? ? ?

? ? ? ? ?сече-? ? ?сече-? ? ? ? ? ? ? ?

? ? ? ? ?ния, ? ? ?ния ,? ? ? ? ? ? ? ?

? ? ? ? ?мм2 ? ? ?мм2 ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

38,5 ?3,3 ?19 ?5 ?17 ?17,8 ?6 ?18 ?30,6 ?1015,90?869,20 ?1190 ?1290 ?1390 ?1485 ?1590 ?1690

? ? ? ? ? ? ? ? ? ? ?(121500)?(132000)?(142000)?(152000)?(162500)?(172500)

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

40,5 ?3,7 ?19 ?5 ?18 ?19,0 ?6 ?19 ?30,6 ?1127,69?964,81 ?1320 ?1435 ?1540 ?1655 ?1760 ?1875

? ? ? ? ? ? ? ? ? ? ?(135000)?(146500)?(157500)?(169000)?(180000)?(191500)

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

42,5 ?4,1 ?19 ?5 ?19 ?19,0 ?6 ?20 ?30,6 ?1223,84?1046,84?1435 ?1555 ?1675 ?1795 ?1915 ?2035

? ? ? ? ? ? ? ? ? ? ?(146500)?(159000)?(171000)?(183500)?(195500)?(208000)

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

45,0 ?4,6 ?19 ?5 ?20 ?19,6 ?6 ?21 ?31,0 ?1358,76?1162,01?1595 ?1725 ?1860 ?1990 ?2125 ?2255

? ? ? ? ? ? ? ? ? ? ?(163000)?(176500)?(190000)?(203500)?(217000)?(230500)

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

47,0 ?3,6 ?37 ?5 ?22 ?19,0 ?6 ?22 ?31,0 ?1476,62?1262,58?1730 ?1875 ?2020 ?2165 ?2310 ?2455

? ? ? ? ? ? ? ? ? ? ?(177000)?(191500)?(206500)?(221000)?(236000)?(251000)

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

51,0 ?4,1 ?37 ?5 ?24 ?19,6 ?6 ?24 ?31,0 ?1702,89?1455,70?1995 ?2165 ?2330 ?2495 ?2665 ?2830

? ? ? ? ? ? ? ? ? ? ?(204000)?(221000)?(238000)?(255000)?(272000)?(289000)

Примечания. 1. (Исключено, Изм. N 2).

2. Расчетная площадь поперечного сечения клиновидной и зетобразной проволок приведена для справок.

3. Расчетные разрывные усилия канатов маркировочных групп св. 1370 Н/мм2 (140 кгс/мм2) вводят в действие с 01.01.91.

Пример условного обозначения каната диаметром 45,0 мм, марки В, из проволоки без покрытия, правой свивки, нераскручивающегося, маркировочной группы 1180 Н/мм2 (120 кгс/мм2):

Канат 45,0-В-Н-1180 ГОСТ 7675-73

(Измененная редакция, Изм. N 1, 2).
