"ГОСТ 34275-2017 (EN 13496:2013). Межгосударственный стандарт. Сетки из стекловолокна щелочестойкие армирующие фасадные. Метод определения механических свойств"
(введен в действие Приказом Росстандарта от 05.10.2017 N 1362-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Центр исследований и разработок "Инновации будущего" совместно с Ассоциацией "Наружные фасадные системы" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 5

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 октября 2017 г. N 103-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2017 г. N 1362-ст межгосударственный стандарт ГОСТ 34275-2017 (EN 13496:2013) введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.

5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 13496:2013 "Изделия теплоизоляционные, применяемые в строительстве. Определение механических свойств стеклосеток, применяемых для армирования фасадных тепловых изоляционных композиционных систем со штукатурными слоями (ETICS)" ("Thermal insulation products for building applications - Determination of the mechanical properties of glass fibre meshes as reinforcement for External Thermal Insulation Composite Systems with renders (ETICS)", MOD).

В настоящем стандарте ссылки на европейские стандарты заменены ссылками на соответствующие межгосударственные стандарты, которые выделены в тексте курсивом. Сведения о соответствии ссылочных межгосударственных стандартов европейским стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА. Ссылка на международный стандарт ISO 1887 заменена ссылкой на межгосударственный стандарт ГОСТ 6943.8-2015, распространяющийся на те же объект и аспект стандартизации, что и ссылочный международный стандарт. Ссылка на европейский стандарт EN 15824 исключена из текста настоящего стандарта, так как стандарт не действует в Российской Федерации.

Измененные положения примененного европейского стандарта выделены вертикальной линией, расположенной на полях текста настоящего стандарта. Оригинальный текст этих структурных элементов примененного европейского стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДБ.

Особенности межгосударственной стандартизации учтены в 6.3.1 и дополнительном положении раздела 8, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этого положения приведена после соответствующего положения в виде примечания.

В настоящий стандарт не включен раздел 9 примененного европейского стандарта, так как он не соответствует задачам межгосударственной стандартизации. Указанный раздел, не включенный в основную часть настоящего стандарта, приведен в дополнительном приложении ДВ.

Сравнение структуры настоящего стандарта и основных нормативных положений указанного европейского стандарта, а также более подробная информация о соответствии их содержания приведены в дополнительном приложении ДГ.

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Примечание - В международной практике применяют сокращение ETICS (external thermal insulation composite system).

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 31913, а также следующий термин с соответствующим определением:

3.1 прочность стеклосетки при разрыве (tensile strength of glass fibre mesh, en): Прочность стеклосетки при разрыве относительно ширины образца.

Определяют прочность при разрыве и удлинение при разрыве образцов стеклосетки (далее - образцы) при испытании на разрывной машине.

5.1 Разрывная машина

Машина для испытаний на растяжение с заданным диапазоном растягивающей нагрузки и смещения, обеспечивающая постоянную скорость движения захватов (скорость ползуна) (50 +/- 5) мм/мин. Машина для испытаний должна обеспечивать измерение силы с погрешностью +/- 1% в соответствии с ГОСТ EN 1607.

5.2 Захваты

Захваты разрывной машины должны иметь покрытие из материала, который обеспечивает закрепление образца без выскальзывания, например из резины, и должны зажимать образец по всей его ширине. Захваты должны быть достаточно жесткими для исключения деформации в процессе испытаний.

5.3 Контейнер

Размеры контейнера должны позволять полностью погружать образцы в щелочной испытательный раствор. Контейнер может иметь цилиндрическую форму объемом (2,5 +/- 0,5) л, высотой (48 +/- 1) см, внутренним диаметром (8,0 +/- 0,5) см, в котором может содержаться (2,0 +/- 0,1) л щелочного испытательного раствора. Материал контейнера должен быть устойчив к воздействию щелочного раствора (например, пластмасса или нержавеющая сталь).

6.1 Число образцов

Семь образцов, хранящихся в окружающих условиях (используют для испытаний в направлении основы) (см. 6.4.1).

Семь образцов, хранящихся в агрессивных (коррозионных) условиях (используют для испытаний в направлении основы) (см. 6.4.2).

Семь образцов, хранящихся в окружающих условиях (используют для испытаний в направлении утка) (см. 6.4.1).

Семь образцов, хранящихся в агрессивных (коррозионных) условиях (используют для испытаний в направлении утка) (см. 6.4.2).

6.2 Размеры образцов

Прочность при разрыве стеклосетки определяют по основе или утку образцов. Образец должен включать в себя не менее пяти нитей на ширину. Отношение длины образца между захватами к ширине этого образца должно составлять 4:1. Размеры образцов должны быть не менее 300 x 50 мм.

6.3.4 Определение числа нитей на образец

Число нитей на образец n_{образца} определяют путем округления до целого числа значения числа нитей на 50 мм ширины пробы n₅₀ следующим образом: если первый знак после запятой меньше пяти, то округляют в меньшую сторону, если первый знак после запятой больше или равен пяти, то округляют в большую сторону.

Вырезку определенного числа нитей всегда проводят в середине ячейки стеклосетки.

Примечание - Так как вырезку проводят в середине ячейки стеклосетки (см. рисунок 1), общая ширина образца может отличаться на +/- 5 мм от номинального размера 50 мм.

6.4 Кондиционирование образцов

6.4.1 Хранение в окружающих условиях

Образцы перед испытаниями выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение не менее 24 ч.

6.4.2 Хранение в агрессивной среде

6.4.3 Процедура мытья и сушки

После выдерживания в агрессивной среде образцы следует осторожно промыть струей водопроводной воды температурой (20 +/- 5) °C до тех пор, пока значение pH на поверхности образцов, определяемое по изменению цвета индикаторной бумаги, не станет менее 9.

Промытые образцы выдерживают в течение 1 ч в 0,5%-ной соляной кислоте. Затем образцы следует осторожно промыть струей водопроводной воды при температуре (20 +/- 5) °C без значительных механических движений, пока значение pH, определяемое по изменению цвета индикаторной бумаги на поверхности образцов, не стабилизируется в пределах от 6 до 8. Образцы сушат в течение 1 ч при температуре (60 +/- 2) °C, а затем выдерживают до испытаний в течение 24 ч при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.1 Условия испытаний

7.2 Закрепление образца в разрывной машине

Образец закрепляют между двумя захватами разрывной машины. Самоцентрирующее устройство верхнего захвата позволяет избежать неравномерного распределения растягивающего напряжения в процессе испытаний. Образец должен располагаться перпендикулярно к захватам разрывной машины.

Расстояние между захватами должно быть не менее 200 мм.

7.3 Испытания

Испытания проводят по основе и утку образцов до и после их выдерживания в агрессивной среде.

Образцы предварительно натягивают со скоростью раздвижения захватов разрывной машины 5 мм/мин, пока нагрузка не достигнет 10 Н. Измеряют расстояние между захватами после предварительной нагрузки l₀ с точностью до 1 мм. Затем увеличивают нагрузку при постоянной скорости раздвижения захватов (50 +/- 5) мм/мин до разрыва образца. Записывают максимальную нагрузку F_max с точностью до 0,1 Н и расстояние между захватами при максимальной нагрузке I_Fmax с точностью до 1 мм.

--------------------------------

<*> Показатель подтверждают копией протокола испытаний аккредитованной испытательной лаборатории (центра), представленной совместно с копией аттестата аккредитации и области аккредитации испытательной лаборатории (центра).

ДБ.1

1 Область применения

Настоящий европейский стандарт устанавливает оборудование и методы определения прочности на разрыв и удлинения сеток из стекловолокна (стеклосеток), которые можно использовать для упрочнения грунтового (нижнего) слоя в наружных теплоизоляционных композитных системах (ETICS).

Примечание - Данный раздел европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (подраздел 3.7).

ДБ.2

6.3.1 Отбор образцов

Образцы для испытания должны быть отрезаны от исходного, свернутого в рулон, продукта после удаления первых 5 м из рулона и на расстоянии не менее 100 мм от краев. Образец для испытания должен отрезаться между отдельными нитями основы или утка. Число нитей основного или уточного направления должно быть одинаковым для всех семи образцов. Число нитей должно быть указано в протоколе испытания. Образцы для испытания не допускается изгибать или складывать, с ними необходимо обращаться с осторожностью в течение всего испытания.

Примечание - Данный пункт европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 7.9.7).

ДБ.3

6.3.2 Определение числа нитей на 50 мм ширины образца

Определение числа нитей устанавливают каждый раз от середины ячейки стеклосетки до середины ячейки стеклосетки на следующих измеренных расстояниях:

В уточном направлении: общая ширина рулона, но не более 1 м.

В направлении основы: приблизительно 1 м.

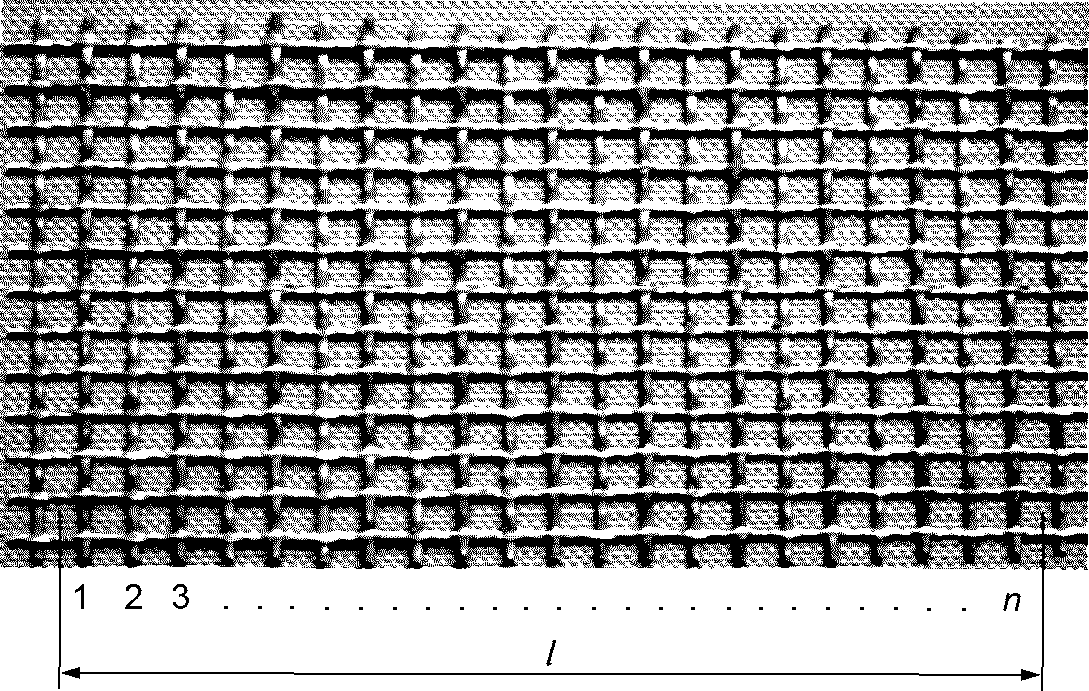

В пределах данного измеряемого расстояния, как показано на рисунке 1, нити подсчитывают, а рассчитанное число нитей n₅₀ на 50 мм ширины образца вычисляют в соответствии с формулой (1)

где n₅₀ - рассчитанное число нитей на 50 мм ширины образца с точностью до 0,1;

n - число нитей в пределах измеряемого расстояния l с точностью до 1;

l - измеряемое расстояние в миллиметрах с точностью до 1 мм.

Примечание - Данный пункт европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (подраздел 4.7), а также в целях соблюдения норм русского языка, принятой терминологии и единообразия стиля изложения.

ДБ.4

6.4.2 Хранение в агрессивной среде

Образцы следует выдержать в щелочном испытательном растворе в течение 24 ч при температуре (60 +/- 2) °C.

Следует добавить данные количества веществ к 1 л деминерализованной воды:

Для приготовления щелочного испытательного раствора реактивы необходимо растворить в дистиллированной воде в порядке, установленном выше. Для выдерживания в растворе стеклосетки массой от 30 г до 35 г потребуется 1 л щелочного раствора.

Если подлежащая испытанию стеклосетка используется только в грунтовке по EN 15824, то можно также использовать агрессивную среду, состоящую из 20%-ной суспензии этой грунтовки в воде при температуре (60 +/- 2) °C.

Примечание - Данный пункт европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 4.5.25), а также в целях соблюдения норм русского языка, принятой терминологии и единообразия стиля изложения.

ДБ.5

7.1 Условия испытания

Испытание необходимо проводить при температуре (23 +/- 2) °C.

Примечание - Данный раздел европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 7.9.7).

ДБ.6

7.3 Методика испытания

Отбрасывают результат испытания любого образца для испытания, если образец сдвинулся в захвате или если разрыв произошел в захвате (большинство ниток разрывается непосредственно в захватах).

Примечание - Данный подраздел европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 7.9.8), а также в целях соблюдения норм русского языка, принятой терминологии и единообразия технического стиля изложения.

ДБ.7

8 Обработка результатов

Прочность при разрыве на 50 мм ширины образца вычисляют по формуле (2) для каждого типа кондиционирования и направления испытания

где R₅₀ - прочность при разрыве в ньютонах на 50 мм ширины образца при максимальной нагрузке с точностью до 0,1 Н для единичного значения и с точностью до 1 Н для среднего значения;

F_max - максимальная нагрузка в ньютонах с точностью до 0,1 Н;

n_tested - число нитей на образец с точностью до 1;

n₅₀ - рассчитанное число нитей на 50 мм ширины образца с точностью до 0,1.

Удлинение на 50 мм ширины образца вычисляют по формуле (3) для каждого типа кондиционирования и направления испытания.

где - удлинение в процентах на 50 мм ширины образца с точностью до 1% на 50 мм для единичных значений и с точностью до 1% на 50 мм для среднего значения;

- длина в миллиметрах при максимальной нагрузке с точностью до 1 мм;

l₀ - длина в миллиметрах после предварительной нагрузки с точностью до 1 мм.

Результат испытания - это среднее значение удлинения , вычисленное минимум по пяти единичным значениям.

Примечание - Данный раздел европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 7.9.9), а также в целях соблюдения норм русского языка, принятой терминологии и единообразия стиля изложения.

ДБ.8

10 Протокол испытания

Протокол испытания должен содержать следующую информацию:

a) ссылку на настоящий европейский стандарт;

b) идентификацию изделия, данную изготовителем системы, включая следующее:

1) наименование продукции, завода, изготовителя или поставщика,

2) номер партии,

3) тип и конструкция изделия,

4) упаковка,

5) форма, в которой продукция поступила в лабораторию,

6) другая информация, если необходимо, например номинальная толщина, номинальная плотность,

7) масса на единицу площади в граммах на квадратный метр,

8) потери при прокаливании в процентах в соответствии с ISO 1887,

9) размеры стеклосетки;

c) проведение испытания:

1) история до испытания и отбор проб, например, кто выполнил отбор проб и где,

2) кондиционирование, если для кондиционирования используется материал грунтовки, тип грунтовки,

3) отклонение от разделов 6 и 7,

4) дата выполнения испытания;

5) число испытуемых образцов,

6) размер испытуемого образца,

7) число испытанных и рассчитанных нитей на 50 мм ширины образца для испытаний в направлении основы и уточном направлении,

8) общие сведения об испытании,

9) события, которые могли оказать влияние на результаты испытания,

10) число и тип испытуемых образцов, которые были забракованы и почему.

Информация об аппаратуре и Ф.И.О. исполнителя испытания должны быть доступны в лаборатории, но это допускается не указывать в протоколе испытания;

d) результаты для каждого типа кондиционирования и направления испытания:

1) единичные значения и среднее значение прочности при разрыве R₅₀,

2) единичные значения и среднее значение удлинения .

Примечание - Данный раздел европейского стандарта изменен в соответствии с требованиями ГОСТ 1.5-2001 (пункт 7.9.10), а также в целях соблюдения норм русского языка, принятой терминологии и единообразия стиля изложения.

9 Точность измерения

Примечание - Включить положение о точности измерения в данный документ оказалось невозможным. Однако такое положение будет включено, когда соответствующее межлабораторное испытание, которое в настоящее время выполняется, обеспечит необходимые данные.
