"ГОСТ 33879-2016. Межгосударственный стандарт. Система газоснабжения. Магистральная трубопроводная транспортировка газа. Безопасные для здоровья человека условия пребывания и пользования зданиями и сооружениями. Защита от шума на рабочих местах. Технические требования"
(введен в действие Приказом Росстандарта от 23.11.2016 N 1750-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

Сведения о стандарте

1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" (ПАО "Газпром") и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2016 г. N 89-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2016 г. N 1750-ст межгосударственный стандарт ГОСТ 33879-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает комплекс безопасных для здоровья условий пребывания и пользования зданиями и сооружениями магистрального трубопроводного транспорта газа при воздействии шума.

Настоящий стандарт не распространяется на санитарно-защитную зону и селитебную территорию, прилегающую к объектам магистрального трубопроводного транспорта газа.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.029-80 Система стандартов безопасности труда. Средства и методы защиты от шума. Классификация

ГОСТ 16297-80 Материалы звукоизоляционные и звукопоглощающие. Методы испытаний

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования

ГОСТ 23499-2009 Материалы и изделия звукоизоляционные и звукопоглощающие строительные. Общие технические условия

ГОСТ 30691-2001 (ИСО 4871-96) Шум машин. Заявление и контроль значений шумовых характеристик

ГОСТ 31252-2004 (ИСО 3740:2000) Шум машин. Руководство по выбору метода определения уровней звуковой мощности

ГОСТ 31287-2005 (ИСО 17624:2004) Шум. Руководство по снижению шума в рабочих помещениях акустическими экранами

ГОСТ 31295.2-2005 (ИСО 9613-2:1996) Шум. Затухание звука при распространении на местности. Часть 2. Общий метод расчета

ГОСТ 31326-2006 (ИСО 15667:2000) Шум. Руководство по снижению шума кожухами и кабинами

ГОСТ 31328-2006 (ИСО 14163:1998) Шум. Руководство по снижению шума глушителями

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 вибродемпфирование: Целенаправленное увеличение потерь колебательной энергии механических систем.

3.2 звукоизоляция: Создание герметичной преграды на пути распространения шума в воздухе.

3.3 звукопоглощение: Уменьшение энергии звуковых волн на поверхностях, встречаемых ими на пути распространения, происходящее за счет превращения звуковой энергии в тепловую.

3.4

3.5

3.6

3.7 максимальный уровень звука: Наибольший уровень звука на заданном временном интервале.

3.8

3.9

3.10 предельно допустимый уровень шума: Уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 ч в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений.

3.11

3.12 селитебная территория: Территория, предназначенная для размещения жилищного фонда, общественных зданий и сооружений, в том числе научно-исследовательских институтов и их комплексов, а также отдельных коммунальных и промышленных объектов, не требующих устройства санитарно-защитных зон; для устройства путей внутригородского сообщения, улиц, площадей, парков, садов, бульваров и других мест общего пользования.

3.13

3.14

3.15

3.16

3.17

3.18

3.19

3.20

3.21 эквивалентный уровень звука L_pAeq,T дБA: Уровень звука постоянного широкополосного шума, который имеет то же самое среднеквадратическое звуковое давление, что и исследуемый непостоянный шум в течение определенного интервала времени.

Примечание - Эквивалентный уровень звука называют эквивалентным уровнем звукового давления, корректированным по A и обозначают L_pAeq,T с обычно допускаемым сокращением индексов до L_pAeq или L_pA.

4. Основные положения

4.1 Для обеспечения защиты от шума рабочих мест на объектах магистральной трубопроводной транспортировки газа должны быть идентифицированы основные источники шума.

4.2 Основными источниками шума на объектах магистральной трубопроводной транспортировки газа являются: газотурбинные установки, электродвигатели для привода нагнетателей, редукторы, нагнетатели природного газа, газомотокомпрессоры, технологическая обвязка надземных трубопроводов, регулирующая арматура, системы технологического сброса газа, аппараты воздушного охлаждения газа.

Краткие характеристики источников шума приведены в таблице 1.

5. Классификация шума

5.1 По временным характеристикам шум подразделяют:

- на постоянный шум;

- непостоянный шум.

5.2 Непостоянный шум подразделяют:

- на флуктуирующий шум;

- прерывистый шум;

- импульсный шум.

5.3 По частотному составу шум подразделяют:

- на низкочастотный с преобладанием максимальных уровней звукового давления относительно предельного спектра в октавных полосах до 250 Гц включительно;

- среднечастотный - в октавной полосе 500 Гц;

- высокочастотный - в октавных полосах 1000 Гц и выше.

5.4 По характеру спектра шум подразделяют:

- на широкополосный шум;

- узкополосный шум;

- тональный шум.

Тональный характер шума устанавливают измерением в третьоктавных полосах частот по превышению уровня звукового давления в одной полосе над соседними не менее чем на 10 дБ.

6. Допустимые уровни шума на рабочих местах

6.1 Нормирование параметров шума на объектах магистральной трубопроводной транспортировки газа и его оценка производится в зависимости от его характера.

6.1.1 Нормируемые параметры постоянного шума на рабочих местах:

- уровни звукового давления L_i, дБ, в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц;

- уровни звука L_pAi, дБA.

Оценка постоянного шума на соответствие допустимому уровню должна быть проведена как по уровням звукового давления, так и по уровню звука.

6.1.2 Нормируемые параметры непостоянного шума на рабочих местах:

- эквивалентный уровень звука L_pAeq, дБA;

- максимальный уровень звука L_Pamax, дБA.

Оценка непостоянного шума на соответствие допустимому уровню должна быть проведена как по эквивалентному (по энергии), так и по максимальному уровню звука.

6.2 Предельно допустимые значения уровней шума устанавливают в соответствии с приложением А, а значение максимального уровня звука не должно превышать 110 дБA.

6.3 Для тонального и импульсного шума следует принимать поправку - меньше нормативного значения на 5 дБ (дБA).

7. Классификация средств и методов защиты от шума

7.1 При выборе средств и методов защиты от шума следует руководствоваться ГОСТ 12.1.029.

7.2 Средства и методы защиты от шума на объектах магистральной трубопроводной транспортировки газа по отношению к защищаемому объекту подразделяют:

- на средства и методы коллективной защиты;

- средства индивидуальной защиты (СИЗ) органа слуха.

7.3 Средства и методы коллективной защиты подразделяют:

- на средства защиты от шума в источнике его возникновения;

- средства защиты от шума на пути его распространения от источника до защищаемого объекта;

- акустические;

- архитектурно-планировочные и организационно-технические (в зависимости от способа реализации).

7.3.1 Акустические средства защиты от шума в зависимости от принципа действия подразделяют:

- на средства звукоизоляции;

- средства виброизоляции;

- звукопоглощающую облицовку;

- глушители шума.

7.3.2 Средства звукоизоляции в зависимости от конструкционного исполнения подразделяют:

- на звукоизолирующие ограждения;

- звукоизолирующие кожухи;

- звукоизолирующие кабины;

- акустические экраны, выгородки.

7.3.3 Глушители шума в зависимости от принципа действия подразделяют:

- на абсорбционные;

- реактивные (рефлексные);

- комбинированные.

7.3.4 Архитектурно-планировочные методы защиты от шума включают в себя:

- акустические решения планировок зданий и генеральных планов объектов;

- размещение технологического оборудования, машин и механизмов;

- рациональное размещение рабочих мест;

- акустическое планирование зон и режима движения транспортных средств и транспортных потоков;

- создание шумозащищенных зон в различных местах нахождения человека.

7.3.5 Организационно-технические методы защиты от шума включают в себя:

- применение малошумных технологических процессов (изменение технологии производства, способа обработки и транспортирования материала и др.);

- оснащение шумных машин средствами дистанционного управления и автоматического контроля;

- применение малошумных машин, изменение конструктивных элементов машин, их сборочных единиц;

- совершенствование технологии ремонта и обслуживания машин;

- использование рациональных режимов труда и отдыха работников на шумных предприятиях.

7.4 СИЗ органа слуха подразделяют:

- на противошумные наушники, закрывающие ушную раковину снаружи;

- противошумные вкладыши, перекрывающие наружный слуховой проход или прилегающие к нему;

- противошумные шлемы и каски.

7.5 Если устранение или ослабление шума, превышающего предельно допустимые значения, в источнике его возникновения и (или) на пути его распространения, а также применение средств и методов коллективной защиты невозможно, или они недостаточно эффективны, следует применять СИЗ органа слуха.

Применение СИЗ органа слуха не снимает необходимость применения коллективных средств и методов защиты.

7.6 Выбор шумозащитных мероприятий для обеспечения нормируемых шумовых показателей при эксплуатации объектов магистральной трубопроводной транспортировки газа определяют акустическим расчетом.

Порядок проведения акустического расчета при выборе шумозащитных мероприятий осуществляют в соответствии с приложением Б.

8. Требования к средствам шумозащиты

8.1. Средства и методы коллективной защиты

8.1.1. Звукоизолирующие кожухи и ограждения

8.1.1.1 Звукоизолирующие ограждения машин и технологического оборудования (кожухи) следует применять для снижения уровней шума на рабочих местах, расположенных непосредственно у источника шума, где применение других акустических и архитектурно-планировочных мероприятий нецелесообразно.

8.1.1.2 Звукоизолирующие кожухи - это конструкции, полностью охватывающие машину или установку. Достигаемое снижение шума зависит от изоляции шума, обеспечиваемого панелью, и от звукопоглощения внутренней поверхности кожуха.

8.1.1.3 Звукоизолирующий кожух применяют в тех случаях, когда создаваемый технологическим оборудованием шум в расчетной точке превышает допустимое значение на 5 дБ и более хотя бы в одной октавной полосе, а шум остального технологического оборудования в той же октавной полосе ниже допустимого на 2 дБ и более.

8.1.1.4 Материал, из которого изготавливают кожухи и ограждения, должен быть негорючим. В качестве конструкционного материала для изготовления кожухов и ограждений применяют сталь, дюралюминий и другие листовые материалы. Внутренняя поверхность стенок должна быть облицована звукопоглощающим материалом толщиной не менее 50 мм.

8.1.1.5 По конструктивному исполнению звукоизолирующие кожухи подразделяют:

- на съемные, разборные;

- глухие, герметичные, не имеющие проходов для ввода коммуникаций, смотровых окон, дверей и др.;

- негерметичные, с проходами для ввода коммуникаций, смотровых окон, дверей и др.

8.1.1.6 Кожухи должны быть изготовлены таким образом, чтобы они могли обеспечивать свободный доступ к изолируемому оборудованию, были простыми и удобными в монтаже и демонтаже. Особое внимание должно быть обращено на недопущение неплотностей, щелей и отверстий, которые резко снижают звукоизолирующую способность кожуха.

8.1.1.7 Во всех случаях, когда на кожух передается вибрация от изолируемого источника шума, наружные стенки кожуха необходимо покрывать вибродемпфирующим материалом, толщина покрытия которого должна в два-три раза превышать толщину стенок кожуха. Необходимо предусмотреть наличие зазора между поверхностью источника шума и стенкой кожуха.

8.1.1.8 При интенсивном выделении тепла, оборудованием с установленными на нем звукоизоляционными материалами, необходимо предусмотреть обдув закрытого кожухами оборудования принудительной вентиляцией. Воздуховоды принудительной вентиляции должны быть оборудованы вентиляционными глушителями. Эффективность всех предусмотренных глушителей должна быть не ниже звукоизолирующей способности кожуха. Типовая схема звукоизолирующего кожуха приведена на рисунке 1.

8.1.1.9 Для увеличения эффективности звукоизолирующих ограждений необходимо применять:

- многослойные звукопоглощающие конструкции;

- окна с повышенной поверхностной плотностью стекла, увеличенным воздушным зазором между стеклами и максимальной плотностью прижатия притворов;

- двери с повышенной поверхностной плотностью полотна, плотной пригонкой полотна к коробке (допустимый просвет не более 1 мм).

8.1.1.10 Акустические и эксплуатационные требования к звукоизолирующим кожухам и ограждениям принимают по ГОСТ 31326.

8.1.2. Звукоизолирующие кожухи (покрытия) надземных технологических трубопроводов

8.1.2.1 Для снижения шума надземных трубопроводов необходимо применять звукоизолирующие кожухи (покрытия).

8.1.2.2 Звукоизолирующие покрытия не должны способствовать образованию коррозионных процессов наружной стенки трубопровода.

8.1.2.3 В состав конструкции звукоизолирующего покрытия в качестве обязательных элементов должны входить звукопоглощающий материал, армирующие и крепежные детали, металлический кожух.

В качестве звукопоглощающего материала следует применять пеностекло и волокнистый звукопоглощающий материал, используя в непосредственном контакте со стенкой изолируемого трубопровода пеностекло, а поверх него - волокнистый материал.

Класс звукоизолирующих кожухов принимают в соответствии с [1].

8.1.2.4 В случае, когда звукопоглощающий материал и металлический кожух не обеспечивают требуемое снижение шума, необходимо дополнительно использовать вибродемпфирующее покрытие, наносимое на трубопровод. Оптимальная толщина однослойного вибродемпфирующего покрытия составляет от 1,5 до 2,0 толщин стенки трубопровода.

8.1.2.5 Для покрытия следует применять вибродемпфирующие материалы с собственным коэффициентом потерь (поглощения колебательной энергии) не менее 0,4. С учетом условий эксплуатации трубопроводов необходимо применять вибропоглощающие материалы, имеющие максимальные значения коэффициента потерь при температурах от 10 °C до 20 °C.

8.1.2.6 Не допускается применение вибропоглощающих материалов в конструкциях звукоизолирующих покрытий надземных трубопроводов, расположенных на открытом воздухе при температуре минус 20 °C.

8.1.2.7 Конструкция покрытия должна обеспечить ремонтопригодность (приспособленность к поддержанию и восстановлению работоспособного состояния путем технического обслуживания и ремонта, а также путем замены звукопоглощающего материала).

8.1.2.8 В качестве металлического кожуха следует использовать листовую прокатную сталь, оцинкованный алюминий или дюралюминий толщиной от 0,5 до 1,3 мм.

8.1.2.9 Для элементов оборудования и трубопроводов, требующих в процессе эксплуатации систематического наблюдения, должны быть предусмотрены сборно-разборные съемные звукоизолирующие конструкции.

8.1.3. Звукоизолирующие кабины

8.1.3.1 Звукоизолирующие кабины следует применять в промышленных цехах и на территориях для защиты обслуживающего персонала от шума. В звукоизолирующих кабинах должны быть расположены пульты контроля и управления технологическими процессами и оборудованием. Типовая схема кабин приведена на рисунке 2.

8.1.3.2 Кабины наблюдения и управления должны быть изготовлены из кирпича, бетона, шлакобетона или сборных металлических панелей. Выбор конкретного материала для изготовления кабин необходимо проводить сравнением значений фактической звукоизоляции кабины с требуемым значением звукоизоляции.

8.1.3.3 Разработку конструкций кабин наблюдения и управления необходимо проводить в соответствии с общими требованиями звукоизоляции: окна кабины должны быть герметизированы, двери должны иметь повышенную звукоизолирующую способность, внутренние поверхности кабины (стены, потолок, пол) при необходимости должны быть облицованы звукоизолирующим материалом.

8.1.3.4 В качестве облицовочного материала для конструкции кабин следует применять звукопоглощающий материал с высоким коэффициентом звукопоглощения в области высоких частот.

8.1.3.5 Рекомендации по практическому выбору звукоизолирующих кабин установлены ГОСТ 31326.

8.1.4. Акустические экраны и выгородки

8.1.4.1 Акустические экраны и выгородки служат для снижения шума на пути его распространения от источника к защищаемому объекту.

8.1.4.2 Акустические экраны и выгородки могут быть использованы на рабочих местах для предотвращения попадания прямого звука в заданную точку. Кроме того, они могут быть применены для изоляции мест отдыха от шумной части помещения, в особенности в виде экранов с неполной высотой или незамкнутых по периметру перегородок.

8.1.4.3 Устройство акустических экранов и выгородок следует осуществлять в случаях, когда в расчетной точке рабочего места уровень звукового давления прямого звука от оборудования выше, чем уровни звукового давления, создаваемые в той же точке соседними источниками и отраженным звуком.

8.1.4.4 Акустические экраны и выгородки должны быть облицованы звукопоглощающими материалами со стороны, обращенной к источнику шума.

8.1.4.5 Акустические экраны и выгородки необходимо устанавливать по возможности ближе к источнику шума.

8.1.4.6 Для повышения эффективности акустических экранов и выгородок следует применять совместно звукопоглощающие конструкции и звукопоглощающую облицовку помещения (облицовка части внутренних ограждающих поверхностей звукопоглощающими материалами).

8.1.4.7 Акустические экраны и выгородки, окружающие источник шума со всех сторон, целесообразно применять для источника(ов) шума, уровни звуковой мощности которого(ых) на 15 дБ и более выше, чем у остальных источников шума.

8.1.4.8 Требования к конструкциям акустических экранов и выгородок определяются условиями их эксплуатации. При этом учитывают их назначение (для производственных помещений, для установки на открытом воздухе), климатические условия окружающей среды, а также шумовой режим изолируемой зоны.

8.1.4.9 Конструкции акустических экранов и выгородок должны быть простыми и удобными для монтажа и ремонта, а также надежными в эксплуатации.

8.1.4.10 Материалы акустических экранов и выгородок должны быть негорючими и прочными.

8.1.4.11 Для производственных помещений следует изготавливать акустические экраны и выгородки из стальных или дюралюминиевых листов толщиной от 1 до 2 мм.

8.1.4.12 Поверхность акустического экрана и выгородок, обращенных к источнику шума, следует покрывать звукопоглощающим материалом толщиной от 50 до 80 мм с защитным покрытием. Типовая схема элемента акустического экрана или выгородки для производственных помещений приведена на рисунке 3.

8.1.4.13 Акустические и эксплуатационные требования к акустическим экранам приведены в ГОСТ 31287.

8.1.5. Звукопоглощающая облицовка

8.1.5.1 Для снижения шума в небольших помещениях, в помещениях с низкими потолками, а также удлиненных помещениях следует применять звукопоглощающую облицовку (подвесные потолки, облицовка стен).

8.1.5.2 Звукопоглощающую облицовку следует размещать на потолке и на верхних частях стен.

8.1.5.3 Звукопоглощающая облицовка наиболее эффективна в местах, расположенных вблизи источников шума.

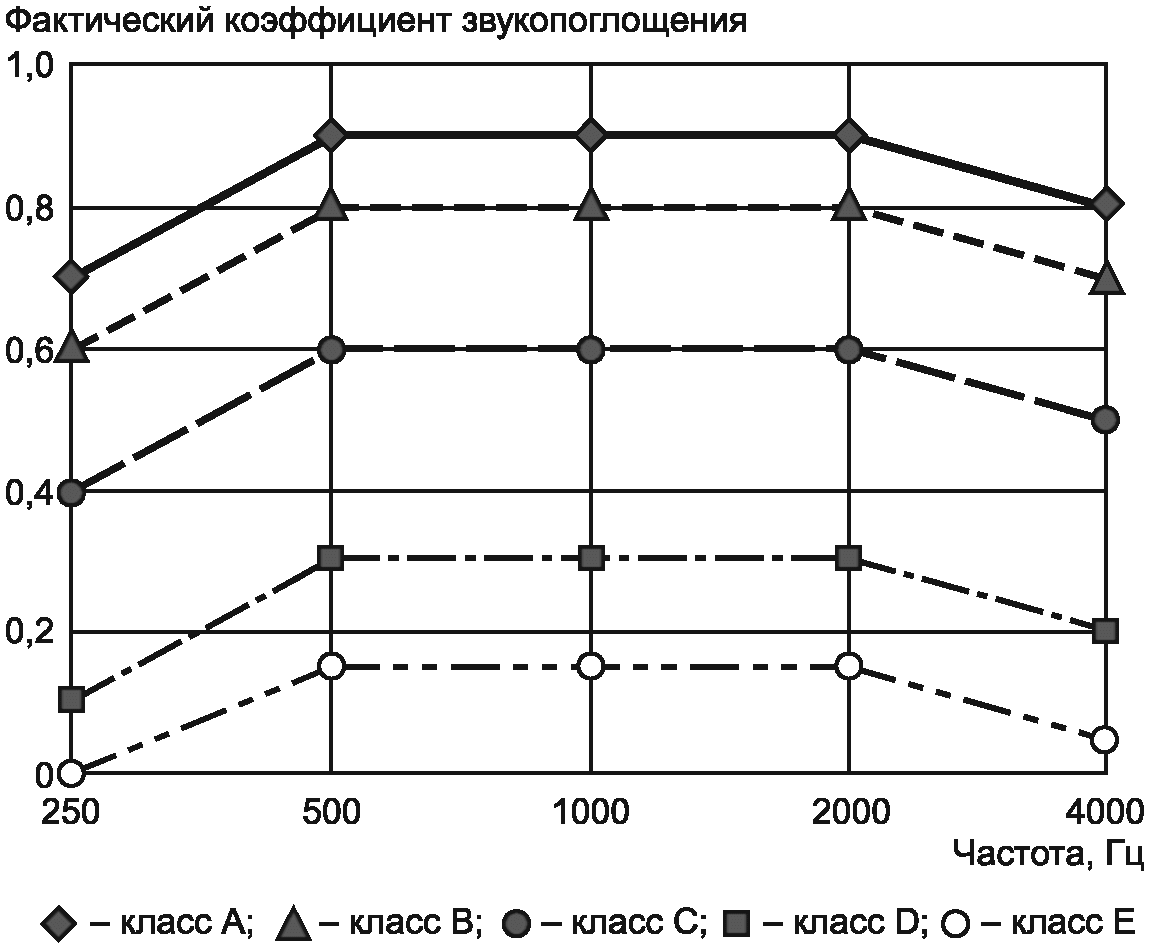

8.1.5.4 Конструкцию звукопоглощающей облицовки необходимо выбирать с учетом гигиенических требований и условий пожарной безопасности в зависимости от назначения помещения.

8.1.5.5 Звукопоглощающие материалы, применяемые в конструкции звукопоглощающей облицовки, не должны изменять своих акустических и теплотехнических свойств в условиях эксплуатации звукопоглощающего покрытия.

8.1.5.6 Звукопоглощающая облицовка должна иметь технологичное крепление к ограждающим поверхностям, собираться из отдельных унифицированных модулей, предусматривать возможность доступа к технологическим коммуникациям.

8.1.5.7 Звукопоглощающую облицовку целесообразно применять в комбинации с теплоизоляцией.

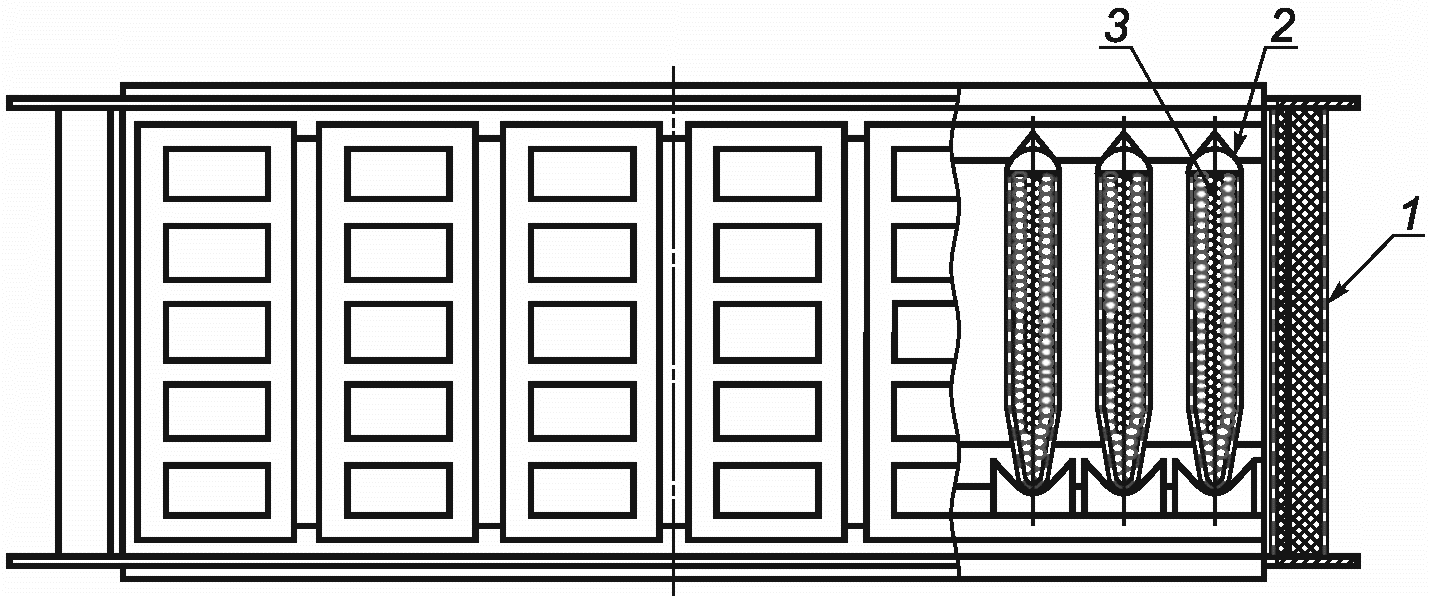

8.1.6. Глушители шума газоперекачивающих агрегатов

8.1.6.1 Газоперекачивающие агрегаты должны быть оборудованы штатной системой шумоглушения, включающей в себя глушители шума.

8.1.6.2 Глушители шума должны обеспечивать требуемое снижение уровня шума в заданном диапазоне частот и иметь допустимое аэродинамическое сопротивление. Материал глушителя шума должен быть устойчивым к высоким температурам и обеспечивать длительный срок службы.

8.1.6.3 Для снижения шума газоперекачивающего агрегата с газотурбинной установкой необходимо применять пластинчатые глушители абсорбционного типа. Типовая схема глушителя данного типа приведена на рисунке 4.

8.1.6.4 В глушителях шума не следует применять звукопоглощающий материал плотностью более 70 - 80 кг/м³.

8.1.6.5 Для снижения шума газомотокомпрессоров следует применять глушители резонансного типа. Типовая схема глушителя данного типа представлена на рисунке 5.

8.1.6.6 Акустические и эксплуатационные требования принимают по ГОСТ 31328.

8.1.7. Глушители шума систем технологического сброса газа

8.1.7.1 Для снижения шума систем технологического сброса газа необходимо устройство глушителей шума на выходном участке трубопровода свечи сброса газа.

8.1.7.2 Шумоглушитель должен включать в себя дроссельный блок, предназначенный для малошумного снижения давления сбрасываемого газа, и ступень звукопоглощения, обеспечивающую дополнительное снижение шума до необходимого уровня.

8.1.7.3 Компрессорные станции должны быть оборудованы шумоглушителями сброса газа с контуром турбодетандера, топливного и пускового газа газоперекачивающего агрегата, межцеховых технологических коммуникаций, сброса газа с трубопроводов подсоединения компрессорных станций к магистральному газопроводу.

8.1.7.4 Акустические и эксплуатационные требования принимают по ГОСТ 31328.

8.1.8. Архитектурно-планировочные методы защиты от шума

8.1.8.1 Здания и сооружения объектов магистральной трубопроводной транспортировки газа, требующие защиты от шума, должны быть максимально удалены от установок с повышенным уровнем шума, находящихся как на открытых площадках, так и в помещениях.

8.1.8.2 При невозможности обеспечения требуемого расстояния от источников шума до защищаемых сооружений и территорий следует предусматривать иные средства и методы защиты от шума.

8.1.8.3 Малошумные производственные операции должны быть отделены от шумных. Для этого источники с повышенным уровнем шума располагают в отдельных помещениях или устанавливают перегородки с эффективно изолированными дверями.

8.1.9. Организационно-технические методы защиты от шума

8.1.9.1 Организационные мероприятия по защите от шума, основанные на оптимизации режимов труда и отдыха работников включают:

- оптимизацию маршрутов обслуживания технологического оборудования;

- введение дополнительных перерывов к уже регламентированным;

- введение в штат дополнительного работника на требуемую должность специалиста, служащего или рабочего с целью сокращения времени воздействия повышенных уровней шума на каждого из работников, обоснованное нормативными документами, разработанными для расчета численности работников.

8.1.9.2 Длительность регламентированных дополнительных перерывов в условиях воздействия шума приведена в таблице 2. При значениях уровней звука более 80 дБA применение СИЗ органа слуха обязательно.

8.1.9.3 Системы дистанционного управления следует применять при технологической необходимости организации рабочего места в зонах повышенного шума.

9.1.9.4 Вспомогательные операции, непосредственно не связанные с источниками шума, такие как техническое обслуживание и ремонт отдельных узлов, операции технологической подготовки, другие производственные процессы следует выполнять на отдельных малошумных площадках.

8.1.10. Защита от структурного шума

Для снижения шума, создаваемого вибрацией элементов (пол, стены, элементы закрепления, трубопроводные системы), с которыми контактирует оборудование следует применять:

- виброизоляцию (установка оборудования на виброизоляторы);

- установку оборудования на тяжелое не имеющее резонансов основание;

- демпфирование излучающих звук структур;

- применение в системах трубопроводов демпфирующих материалов в виде эластичных соединений или облицовок.

8.2. Средства индивидуальной защиты

8.2.1 Технические требования к СИЗ органа слуха установлены [2].

8.2.2 Характеристики шумоподавления СИЗ приведены в таблице 3.

9. Требования к звукопоглощающим материалам средств шумозащиты

9.1 При выборе материалов, входящих в состав шумозащитных конструкций, следует учитывать следующие факторы:

- назначение средства шумозащиты;

- температуру изолируемой поверхности;

- климатические условия;

- требования пожарной безопасности;

- коррозионное воздействие;

- наличие вибрации и ударных воздействий;

- требуемую долговечность конструкции;

- санитарно-гигиенические требования;

- температуру применения звукопоглощающих материалов;

- условия монтажа (стесненность, высотность, сезонность и др.).

9.2 Звукопоглощающие материалы и изделия должны удовлетворять следующим требованиям:

- обладать стабильными физико-механическими и акустическими показателями в течение всего периода эксплуатации;

- быть негорючими;

- быть биостойкими и влагостойкими;

- обладать низким водопоглощением и малой гигроскопичностью;

- не выделять в окружающую среду вредных веществ в количествах, превышающих предельно допустимые концентрации для атмосферного воздуха.

9.3 Звукопоглощающие материалы и изделия должны быть изготовлены в соответствии с требованиями стандартов и технических условий на эти материалы и изделия, а также настоящего стандарта.

9.4 Пористо-волокнистые звукопоглощающие материалы, предназначенные для применения в звукопоглощающих конструкциях, должны выпускаться только в сочетании с защитными оболочками (кожухами), препятствующими высыпанию мелких волокон и пыли.

9.5 В стандартах или технических условиях на звукопоглощающие материалы и изделия конкретных видов должно быть предусмотрено определение физико-механических показателей по ГОСТ 17177 и акустических показателей по ГОСТ 16297.

Б.1 Акустический расчет следует проводить по уровням звуковой мощности или уровням звукового давления в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц. Допускается также проведение расчетов по корректированному уровню звуковой мощности или по уровню звука по частотной коррекции A.

Расчет проводят с точностью до десятых долей децибела, окончательный результат округляют до целых значений.

Б.2 Акустический расчет проводится в следующем порядке:

- определение источников шума и их шумовых характеристик;

- выбор расчетных точек на рабочем месте;

- определение допустимых уровней шума для расчетных точек;

- установление относительного вклада шумовых источников в акустическое поле в зоне рабочих мест до осуществления мероприятий по снижению шума;

- определение требуемого снижения уровней шума;

- определение технологических ограничений на применение шумозащитных мероприятий;

- выбор и расчет шумозащитных мероприятий.

Б.2.1 Определение источников шума и их шумовых характеристик

Б.2.1.1 Доминирующими источниками шума на рабочих местах являются работающие машины и технологическое оборудование. Основные показатели источника шума - октавные уровни излучаемой звуковой мощности.

Б.2.1.2 Получение характеристик источников шума должно обеспечиваться данными поставщика оборудования в соответствии с ГОСТ 30691, который распространяется на машины и оборудование, являющиеся источниками шума в воздушной среде.

Б.2.1.3 При отсутствии данных поставщика следует использовать следующие методы:

- заимствование показателей шумовых источников для аналогов оборудования из справочных данных;

- определение шумовых характеристик по результатам акустических измерений.

Выбор метода акустических измерений проводят в соответствии с ГОСТ 31252. При выборе методов измерений учитывают акустические свойства производственного помещения или открытой площадки (испытательного пространства на месте установки машины), а также предварительные данные о частотной характеристике источника и влиянии фонового шума.

Б.2.2 Допускается определение шумовых характеристик газотранспортного оборудования расчетным методом.

Б.2.3 Выбор расчетных точек на рабочем месте

Б.2.3.1 Акустическое поле в зоне рабочих мест характеризуется октавными уровнями звукового давления, которые рассчитывают по заданным значениям уровней звуковой мощности источников шума.

Б.2.3.2 Расчетные точки в производственных и вспомогательных помещениях промышленных организаций выбирают на рабочих местах и (или) в зонах постоянного пребывания людей на высоте 1,5 м от пола.

Б.2.3.3 В помещении с одним источником шума или с несколькими однотипными источниками одну расчетную точку выбирают на рабочем месте в зоне прямого источника звука, другую - в зоне отраженного звука на месте постоянного пребывания людей, не связанных непосредственно с работой данного источника.

Б.2.3.4 В помещении с несколькими источниками шума, уровни звуковой мощности которых различаются на 10 дБ и более, расчетные точки выбирают на рабочих местах у источников с максимальными и минимальными уровнями. В помещении с групповым размещением однотипного оборудования расчетные точки выбирают на рабочем месте в центре групп с максимальными и минимальными уровнями.

Б.2.3.5 Помимо шумовых характеристик источников шума, исходными данными для акустического расчета являются данные о размерах источников, а также план и разрез помещения с расположением технологического и инженерного оборудования и расчетных точек, сведения о характеристиках ограждающих конструкций помещений.

Б.2.4 Определение допустимых уровней шума для расчетных точек проводят в соответствии с приложением А.

Б.2.5 Установление относительного вклада источников шума в уровни звукового давления в рабочих зонах проводится по данным шумовых характеристик источников шума, размера источника, условий распространения звука от источника, продолжительность воздействия.

Б.2.5.1 Октавные уровни звукового давления L, дБ, в расчетных точках в зонах рабочих мест соразмерных помещений (с отношением наибольшего геометрического размера к наименьшему не более пяти) вычисляют по формуле

где L_wi - уровни звуковой мощности источника с номером i;

- функция влияния размера источника с номером i, заданным образом зависящая от отношения r_i к максимальному габариту источника I_maxn (см. таблицу Б.1);

и - соответственно пространственный угол акустического излучения и фактор направленности источника с номером i (для источников с равномерным излучением , значения выбирают по таблице Б.2);

- относительная продолжительность действия источника с номером i в течение рабочего дня (рабочей смены);

r_i - расстояние от акустического центра источника с номером i до расчетной точки, м;

k - показатель, заданным образом (см. таблицу Б.3) зависящий от среднего коэффициента звукопоглощения поверхностей, ограничивающих помещение;

B - акустическая постоянная помещения, в котором расположены источники и приемники звука.

Б.2.5.2 Акустическую постоянную помещения B, м², вычисляют по формуле

где A - эквивалентная площадь звукопоглощения, м²;

- средний коэффициент звукопоглощения.

Б.2.5.3 Эквивалентную площадь звукопоглощения A вычисляют по формуле

где - коэффициент звукопоглощения i-й поверхности;

S_i - площадь i поверхности, м².

Б.2.5.4 Средний коэффициент звукопоглощения вычисляют по формуле

Б.2.5.5 При отсутствии звукопоглощающей облицовки и звукопоглощающих конструкций значения коэффициентов принимают равными для всех поверхностей . Значения , зависящие от частоты и типа помещения, выбирают в соответствии с данными таблицы Б.4.

При коэффициент k = 1.

Б.2.5.6 При наличии звукопоглощающей облицовки и звукопоглощающих конструкций значения коэффициентов на их поверхностях принимаются по данным о классе и (или) индексе звукопоглощения, информация о которых должна указываться изготовителем в технической документации. При этом, согласно ГОСТ 23499 и в соответствии с таблицей Б.5, индекс звукопоглощения ограничивает снизу коэффициент звукопоглощения на частоте 500 Гц, в то время как информация о классе звукопоглощения подразумевает ограничения по частотному спектру в соответствии с нормативными кривыми рисунка Б.1. Значения коэффициентов вне представленного на рисунке Б.1 частотного диапазона определяются линейной экстраполяцией.

Б.2.5.7 Октавные уровни звукового давления L, дБ, в расчетных точках плоских помещений (с отношением длины к высоте более пяти и отношением ширины к высоте более четырех) вычисляют по формуле

Б.2.5.8 Значения функции вычисляют по формуле

где H - высота помещения, м;

- расстояния между проекциями источника и расчетной точки на горизонтальную плоскость;

- половина высоты помещения, H/2;

, - осредненные коэффициенты звукопоглощения пола и потолка;

q - отношение площади, занимаемой оборудованием в помещении, в том числе шумозащитного, к объему данного помещения (м²/м³);

- средний коэффициент звукопоглощения.

Б.2.5.5 Параметр B₀ определяется как акустическая постоянная соразмерного помещения по соотношениям, представленным (Б.1).

Б.2.5.10 Если на территории между расчетными точками и источником шума отсутствуют препятствия, экранирующие или отражающие шум в направлении расчетной точки, то октавные уровни звукового давления L, дБ, в расчетных точках вычисляют по формуле

где - затухание звука в атмосфере, дБ/км, принимается по таблице Б.6.

При расстоянии r <= 50 м затухание звука в атмосфере не учитывают.

Б.2.5.11 Расчетная формула (Б.7) справедлива для затухания звука от точечного источника. Протяженные источники шума должны быть представлены совокупностью единичных источников шума (частей, секций и т.д.), каждый из которых имеет известные звуковую мощность и показатель направленности.

Б.2.5.12 При наличии препятствий, экранирующих шум или отражающих шум в направлении расчетной точки, их учет осуществляется в соответствии с соотношениями ГОСТ 31295.2.

Б.2.6 Выбор и расчет шумозащитных мероприятий проводят в соответствии с ГОСТ 31287, ГОСТ 31326, ГОСТ 31328.
