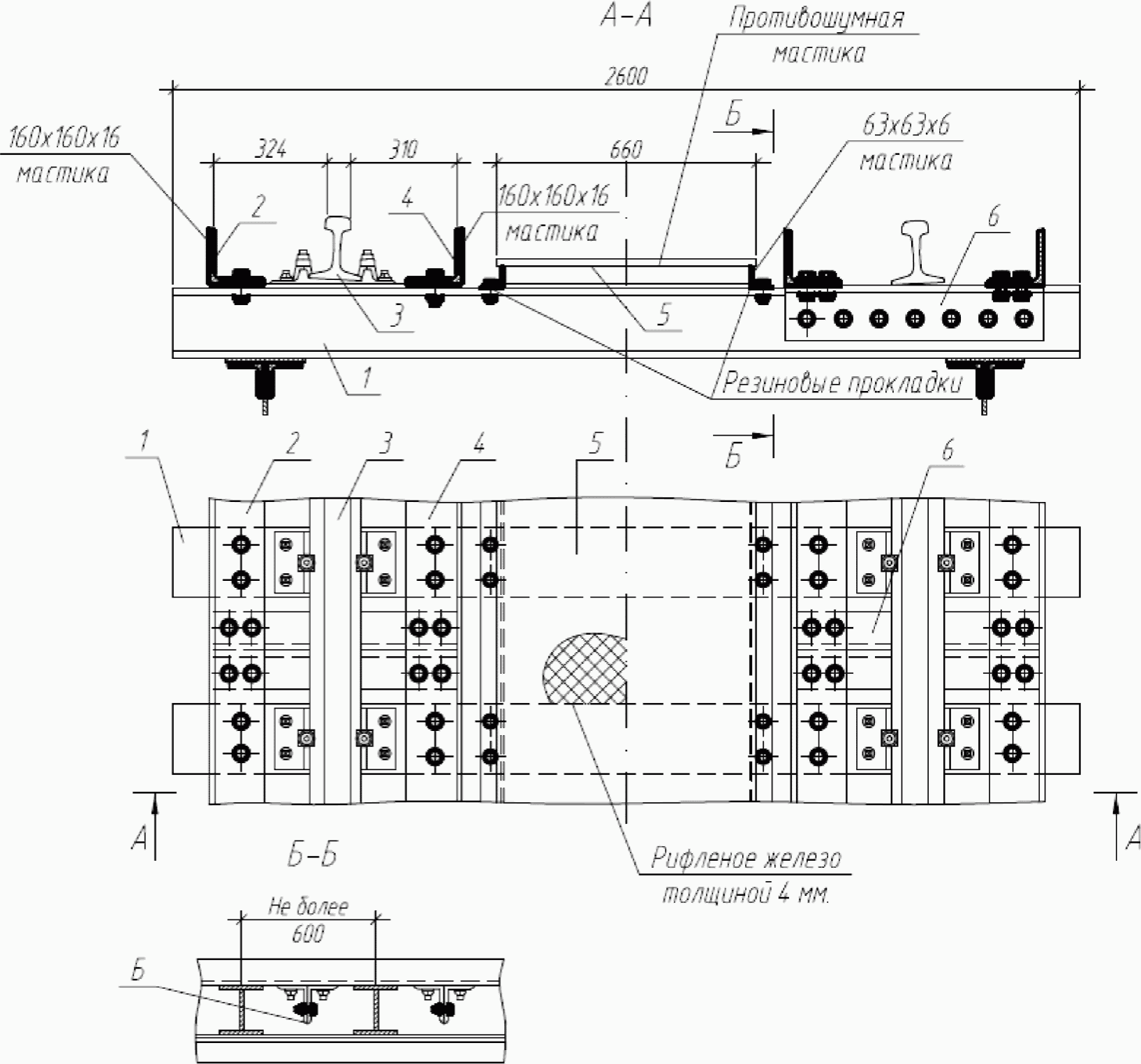

6. Безбалластное мостовое полотно на железобетонных плитах

7. Мостовое полотно на деревянных пролетных строениях

8. Путь на железнодорожных мостах и подходах к ним

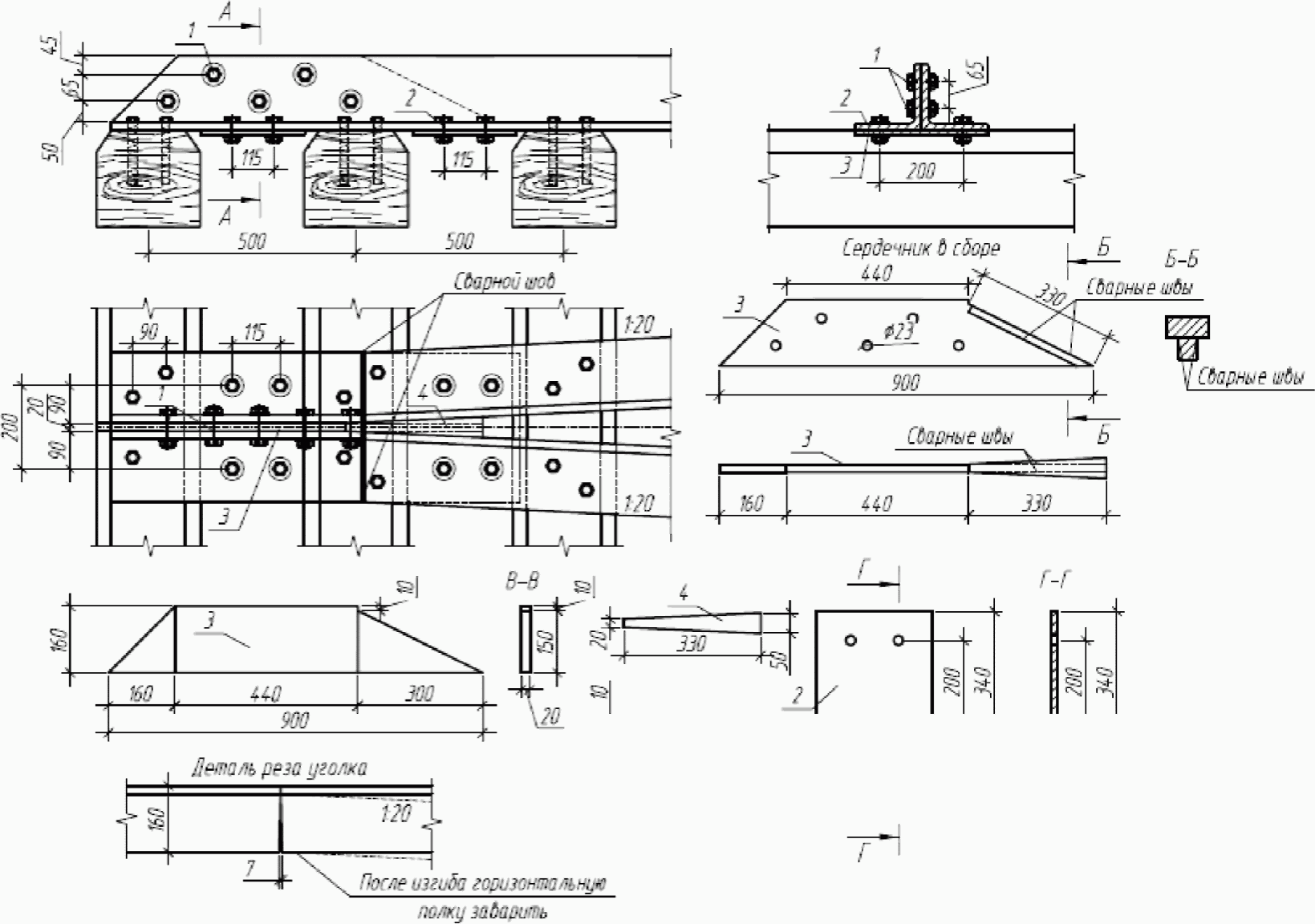

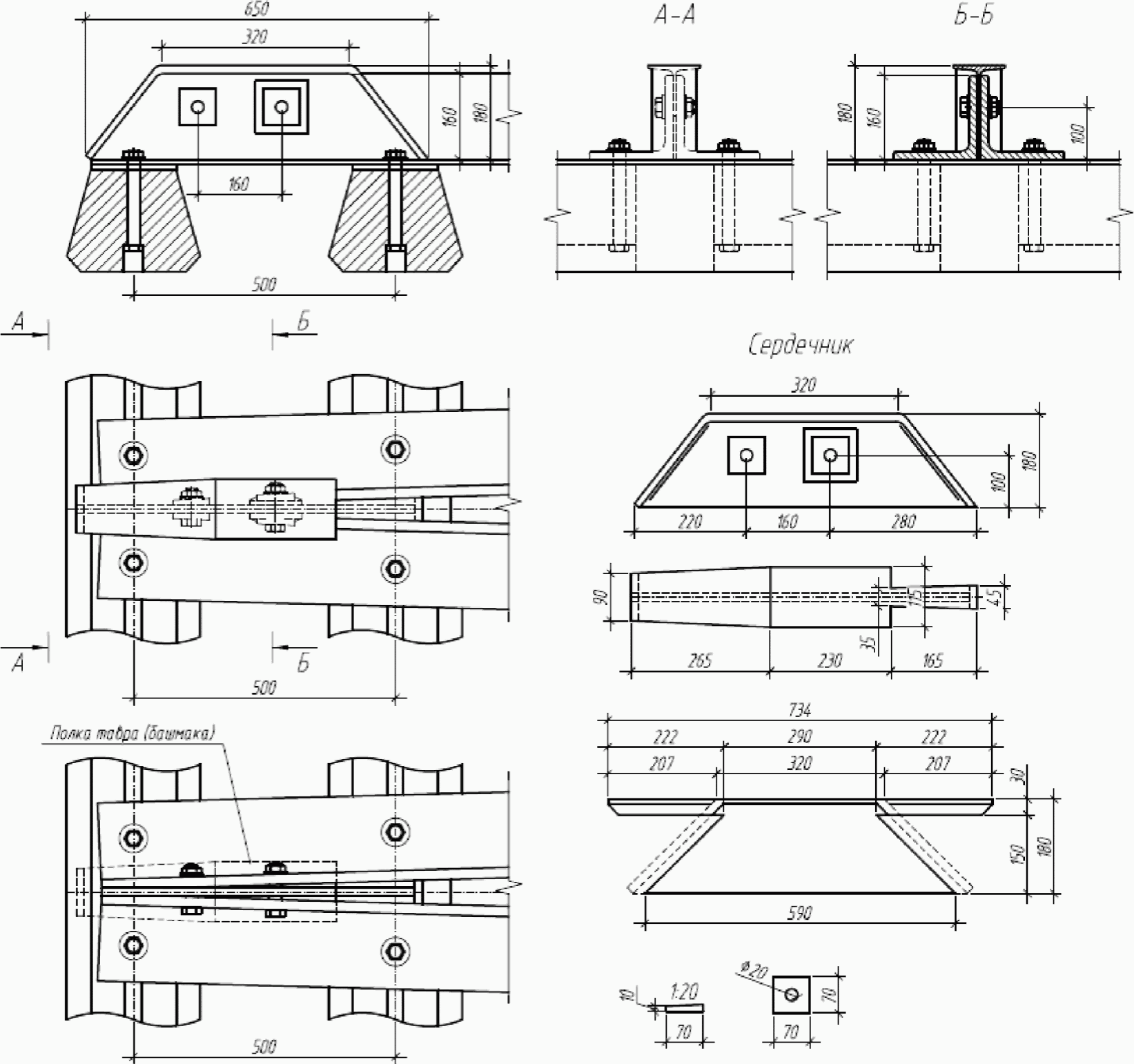

9. Охранные приспособления

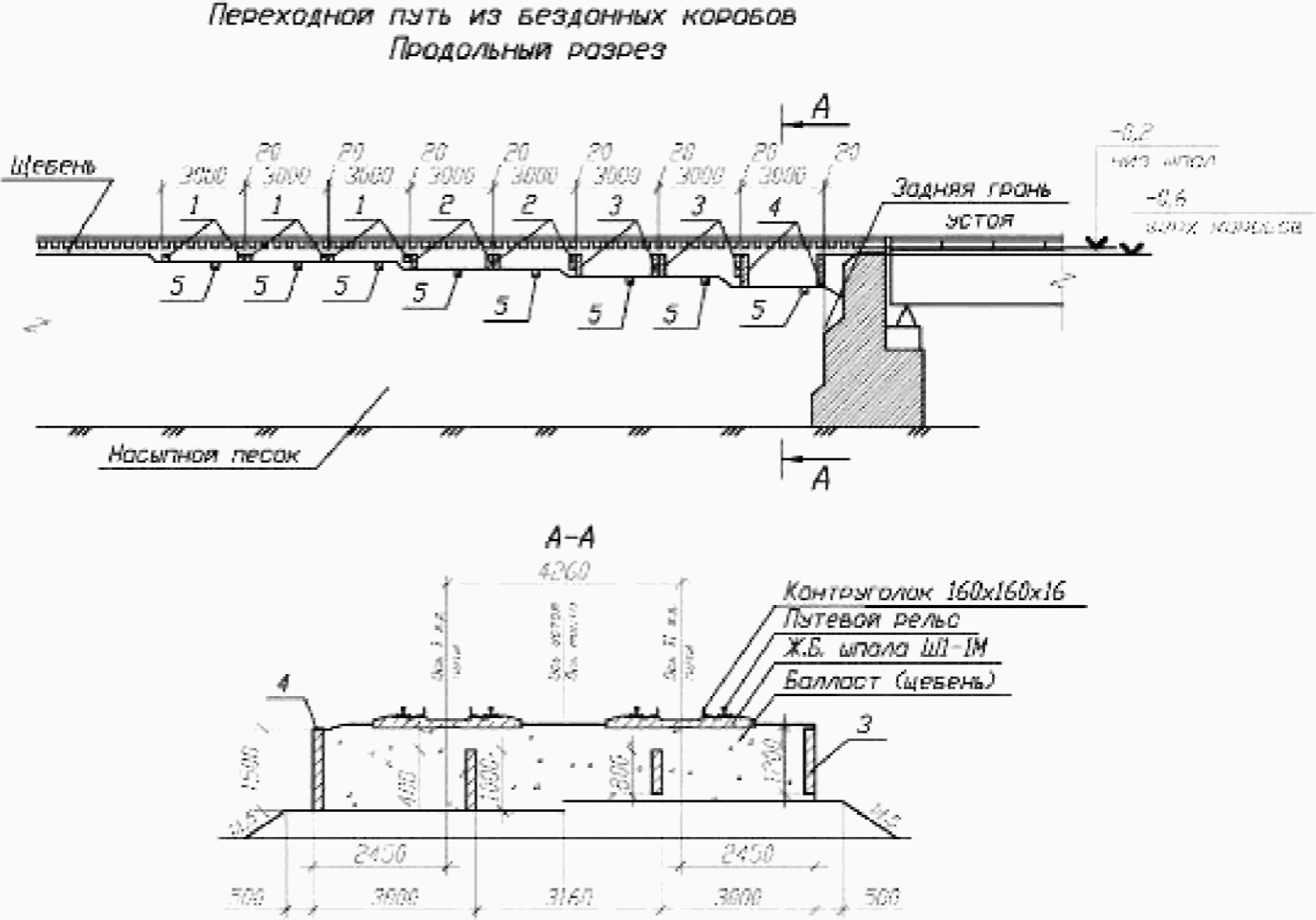

10. Участки переменной жесткости на подходах к мостам

11. Основные требования к закреплению бесстыкового пути на мостах

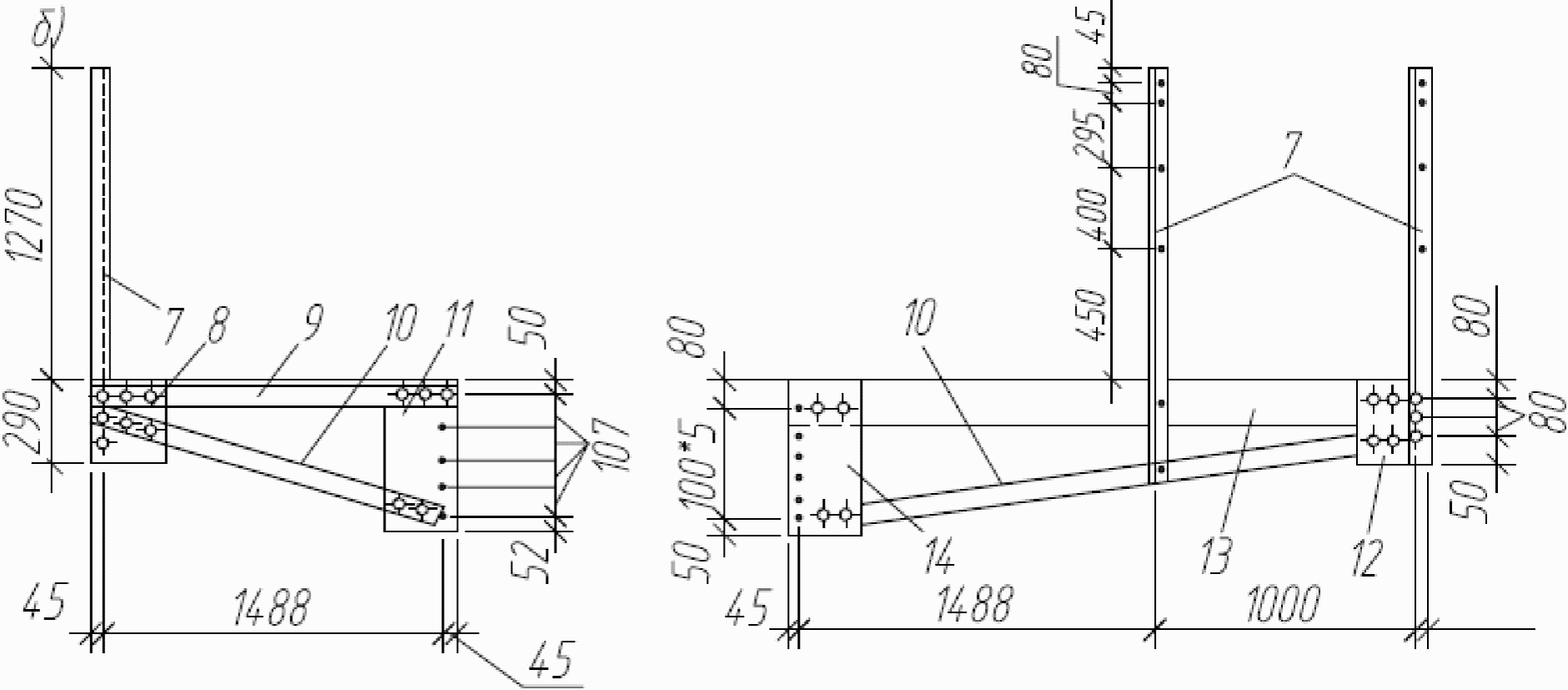

12. Тротуары и убежища

13. Противопожарные обустройства

Приложение N 1. Требования к балластным материалам для мостового полотна

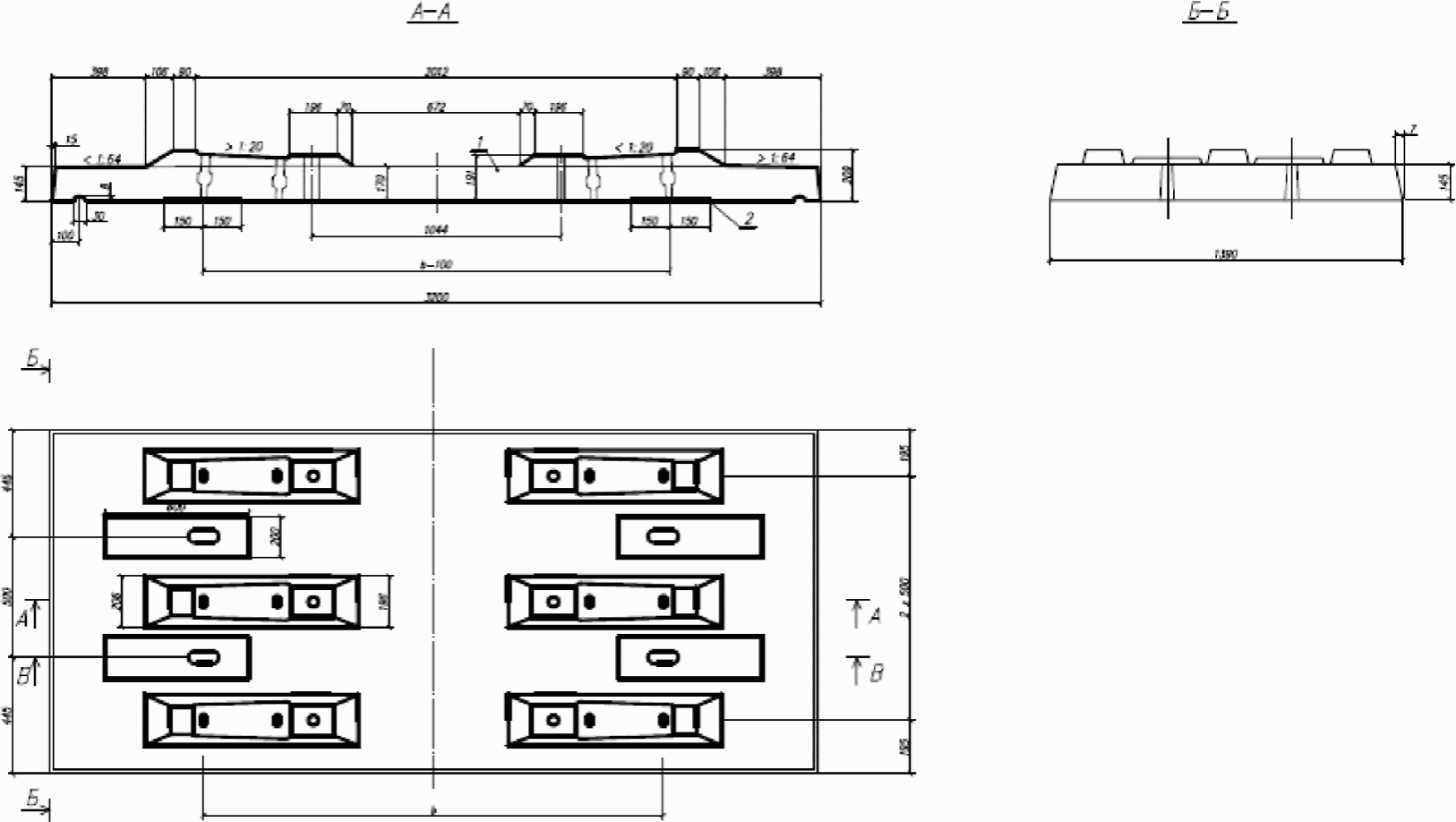

Приложение N 2. Железобетонные предварительно-напряженные специальные шпалы для мостов с ездой на балласте с охранными приспособлениями из контруголков

Приложение N 3. Требования к древесине и обработке пиломатериалов для мостовых брусьев

Приложение N 4. Способы предохранения мостовых брусьев от растрескивания

Приложение N 5. Металлические скрепления мостового полотна на деревянных поперечинах

Приложение N 6. Амортизирующие и изолирующие прокладки и втулки

Приложение N 7. Конструкция и требования на изготовление металлических поперечин и металлического настила

Приложение N 8. Рельсовые подкладки и металлические скрепления мостового полотна на металлических поперечинах

Приложение N 9. Плиты из сталефибробетона для пролетных строений железнодорожных мостов (в соответствии с ГОСТ Р 52751)

Приложение N 10. Металлические элементы прикрепления безбалластного мостового полотна на железобетонных плитах

Приложение N 11. Расчетные температуры рельсов на мостах для сети железных дорог

Приложение N 12. Уравнительные устройства

Приложение N 13. Устройство и содержание бесстыкового пути с уравнительными рельсами на металлических мостах

Приложение N 14. Вкатыватели и рельсовые замки разводных мостов

Приложение N 15. Раздельные тротуары на металлических мостах по проекту института Гипротранспуть

Приложение N 16. Конструкция и расход материалов на противопожарные обустройства на мостах

Утверждена

Распоряжением ОАО "РЖД"

от 14 января 2019 г. N 28/р

ИНСТРУКЦИЯ

ПО УСТРОЙСТВУ И КОНСТРУКЦИИ МОСТОВОГО ПОЛОТНА

НА ЖЕЛЕЗНОДОРОЖНЫХ МОСТАХ ОАО "РЖД"

1. Общие положения

1.1. Настоящая Инструкция по устройству и конструкции мостового полотна на железнодорожных мостах ОАО "РЖД" (далее - Инструкция) разработана на основании анализа информации о произошедших изменениях в типах и конструкциях мостового полотна, применяемых материалах и технологиях изготовления его элементов и устройств, с учетом особенностей эксплуатации искусственных сооружений на линиях скоростного, высокоскоростного и грузового движения тяжеловесных поездов на железных дорогах ОАО "РЖД". Настоящей Инструкцией надлежит также руководствоваться при проектировании мостового полотна железнодорожных мостов в соответствии с СП 35.13330.2011 Свод правил. Мосты и трубы (актуализированная редакция СНиП 2.05.03-84).

1.2. Настоящая Инструкция предназначена для использования подразделениями и филиалами ОАО "РЖД".

1.3. Инструкция распространяется на мосты, расположенные на железнодорожных линиях независимо от класса путей, на которых осуществляется движение поездов с наибольшими установленными скоростями: пассажирских - 140 км/ч, рефрижераторных - 120 км/ч, грузовых - 90 км/ч, если иное не предусмотрено нормами и правилами.

1.4. Дополнительные требования к устройству пути на мостах железнодорожных линий, на которых осуществляется движение пассажирских поездов со скоростями более 140 км/ч, устанавливаются в соответствии с Правилами технической эксплуатации железных дорог Российской Федерации, утвержденными приказом Минтранса России от 21 декабря 2010 г. N 286.

1.5. Применение настоящей Инструкции сторонними организациями оговаривается в договорах (соглашениях) с ОАО "РЖД".

1.6. В настоящей Инструкции более подробно изложены требования Инструкции по содержанию искусственных сооружений, утвержденной МПС России от 28 декабря 1998 г. N ЦП-628, к устройству мостового полотна, кроме того, даны чертежи отдельных элементов и деталей, а также приведены основные характеристики, технические требования и технические условия на их изготовление.

Приведены чертежи и технические требования на детали скреплений при устройстве мостового полотна (болты, шурупы, рельсовые подкладки и другое). Изготовление и поставка таких изделий должны производиться только по соответствующим стандартам.

Для элементов, не выпускаемых промышленностью (подвесных мостиков, башмаков, челноков, стыков контруголков, охранных брусьев и т.п.), приведены подробные чертежи, позволяющие изготовить их на месте.

В Инструкции учтены требования строительных норм и правил на устройство мостового полотна в районах с суровыми и особо суровыми климатическими условиями.

1.7. При проектировании и строительстве новых и реконструкции существующих мостов должна предусматриваться укладка бесстыкового пути с безбалластными железобетонными плитами или с мостовым полотном с ездой на балласте с железобетонными мостовыми шпалами. Укладка мостового полотна на деревянных поперечинах допускается по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" при соответствующем технико-экономическом обосновании.

1.8. При сплошной замене мостовых брусьев на эксплуатируемых мостах с пролетными строениями, рассчитанными под нагрузку Н-8 или С-14, следует укладывать безбалластные железобетонные плиты. На остальных мостах необходимо провести расчеты по определению их грузоподъемности, по результатам которых решение о возможности укладки плит должен принимать начальник службы пути или его заместитель по инженерным сооружениям региональной дирекции инфраструктуры.

1.9. Укладка мостового полотна на металлических мостах должна производиться по проектам (включая проекты производства работ), разрабатываемым на основании настоящей Инструкции, проектов типовых конструкций пролетных строений, действующих правил и технологии производства работ, а также отдельных указаний Управления пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" (ЦП).

2. Нормативные ссылки

2.1. В настоящей Инструкции используются ссылки на следующие документы:

ГОСТ 103-2006 Прокат сортовой стальной горячекатаный полосовой. Сортамент;

ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки;

ГОСТ 809-2014 Шурупы путевые. Общие технические условия;

ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия;

ГОСТ 1759.0-87* Болты, винты, шпильки и гайки. Технические условия;

ГОСТ 2140-81* Видимые пороки древесины. Классификация, термины и определения, способы измерения;

ГОСТ 4543-2016 Металлопродукция из конструкционной легированной стали. Технические условия;

ГОСТ 5496-78 Трубки резиновые технические. Технические условия;

ГОСТ 5781-82* Сталь горячекатаная для армирования железобетонных конструкций. Технические условия;

ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия;

ГОСТ 6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки;

ГОСТ 6958-78 Шайбы увеличенные. Классы точности A и C. Технические условия;

ГОСТ 7392-2014 Щебень из плотных горных пород для балластного слоя железнодорожного пути. Технические условия;

ГОСТ 7798-70* Болты с шестигранной головкой класса точности B. Конструкция и размеры;

ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия;

ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные. Сортамент;

ГОСТ 8486-86* Пиломатериалы хвойных пород. Технические условия;

ГОСТ 9150-2002 (ИСО 68-1-98) Основные нормы взаимозаменяемости. Резьба метрическая. Профиль;

ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений;

ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости;

ГОСТ 11371-78 Шайбы. Технические условия;

ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости;

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения;

ГОСТ 14959-2016 Металлопродукция из рессорно-пружинной нелегированной и легированной стали. Технические условия;

ГОСТ 15150-69* Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ 16016-2014 Болты клеммные для рельсовых скреплений железнодорожного пути. Технические условия;

ГОСТ 16017-2014 Болты закладные для рельсовых скреплений железнодорожного пути. Технические условия;

ГОСТ 16018-2014 Гайки для клеммных и закладных болтов рельсовых скреплений железнодорожного пути. Технические условия;

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором;

ГОСТ 16277-2016 Подкладки раздельного скрепления железнодорожного пути. Технические условия;

ГОСТ 18123-82* Шайбы. Общие технические условия;

ГОСТ 19115-91 Шайбы пружинные путевые. Технические условия;

ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия;

ГОСТ 20022.0-93 Защита древесины. Параметры защищенности;

ГОСТ 20022.5-93 Защита древесины. Автоклавная пропитка маслянистыми защитными средствами;

ГОСТ 21797-2014 Шайбы пружинные двухвитковые для железнодорожного пути. Технические условия;

ГОСТ 22343-2014 Клеммы раздельного рельсового скрепления железнодорожного пути. Технические условия;

ГОСТ 25781-83* Формы стальные для изготовления железобетонных изделий. Технические условия;

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия;

ГОСТ 28450-2014 Брусья мостовые деревянные. Технические условия;

ГОСТ 32409-2013 Противоугоны пружинные к железнодорожным рельсам. Технические условия;

ГОСТ 33320-2015 Шпалы железобетонные для железных дорог. Общие технические условия;

ГОСТ 34078-2017 Прокладки рельсовых скреплений железнодорожного пути. Технические условия;

ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия;

ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия;

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия;

ГОСТ Р 52751-2007 Плиты из сталефибробетона для пролетных строений мостов. Технические условия;

ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы;

ГОСТ ISO 898-2-2015 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы;

ГОСТ ISO 4032-2014 Гайки шестигранные нормальные (тип 1). Классы точности A и B;

ГОСТ ISO 4034-2014 Гайки шестигранные нормальные (тип 1). Класс точности C;

ГОСТ ISO 8673-2014 Гайки шестигранные нормальные (тип 1) с мелким шагом резьбы. Классы точности A и B;

СП 28.13330.2012 Свод правил СНиП 2.03.11-85. Защита строительных конструкций от коррозии;

СП 35.13330.2011 Свод правил СНиП 2.05.03-84. Мосты и трубы (с Изменением N 1);

СП 46.13330.2012 Свод правил СНиП 3.06.04-91. Мосты и трубы;

СП 131.13330.2012 Свод правил СНиП 23-01-99*. Строительная климатология;

ОСТ 32.72-97 Плиты железобетонные безбалластного мостового полотна для металлических пролетных строений железнодорожных мостов. Общие технические условия, утвержденный указанием МПС России от 29 января 1997 г. N С-118у;

ТУ 5711-284-01124323-2012 Щебеночно-гравийно-песчаная смесь, утвержденные распоряжением ОАО "РЖД" от 20 декабря 2012 г. N 2640р;

ТУ 5864-002-01124323-2000 Шпалы типа II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале подтипа ШС-АРС. Технические условия;

ТУ 5864-004-01124323-2000 Шпалы железобетонные предварительно напряженные для челноков на мостах. Технические условия, утвержденные заместителем начальника департамента пути и сооружений МПС России А.В. Бушиным 16 марта 2000 г.;

ТУ 5864-094-01115863-2013 Шпала железобетонная типа II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале подтипа Ш-АРС-М. Технические условия;

ТУ 5864-095-01115863-2013 Шпала железобетонная типа II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале подтипа Ш-АРС-Ч. Технические условия;

Безбалластное мостовое полотно на железобетонных плитах для металлических пролетных строений железнодорожных мостов. Типовой проект, шифр 1835РЧ/1922РЧ - C-Пб.: ОАО "Трансмост", 2005;

Безбалластное мостовое полотно на железобетонных плитах для металлических пролетных строений железнодорожных мостов. Плиты безбалластного мостового полотна из сталефибробетона для укладки стыков уравнительных, шифр 2134, разработанной ОАО "Трансмост" совместно с ОАО "ВНИИЖТ", 2007;

Инструкция по обеспечению безопасности движения поездов при производстве путевых работ, утвержденная распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2540р;

Инструкция по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов, утвержденная Департаментом пути и сооружений ОАО "РЖД" 17 ноября 2005 г.;

Инструкция по применению конструктивно-технологических решений переходных участков на подходах к искусственным сооружениям для участков скоростного совмещенного движения, утвержденная распоряжением ОАО "РЖД" от 12 декабря 2013 г. N 2754р;

Инструкция по применению системы охранных приспособлений на мостах, утвержденная распоряжением ОАО "РЖД" от 27 декабря 2012 г. N 2709р;

Инструкция по содержанию деревянных шпал, переводных и мостовых брусьев железных дорог колеи 1520 мм, утвержденная МПС России от 11 декабря 1996 г. N ЦП-410;

Инструкция по содержанию искусственных сооружений, утвержденная МПС России от 28 декабря 1998 г. N ЦП-628;

Инструкция по текущему содержанию железнодорожного пути, утвержденная распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р;

Инструкция по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденная распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р;

Правила и технология укладки уравнительных стыков на мостовых переходах, утвержденные Департаментом пути и сооружений ОАО "РЖД" 26 мая 2011 г.;

Правила технической эксплуатации железных дорог Российской Федерации, утвержденные приказом Минтранса России от 21 декабря 2010 г. N 286;

Типовые требования к гидроизоляции и противокоррозионной защите, утвержденные распоряжением ОАО "РЖД" от 27 ноября 2013 г. N 2631р.

Примечание. При пользовании настоящей инструкцией целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей инструкцией следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Мостовое полотно с ездой на балласте.

Отвод воды с пролетных строений

3.1. Мостовое полотно с ездой на балласте устраивают на железобетонных, бетонных, каменных, металлических или сталежелезобетонных пролетных строениях и на устоях мостов (рисунки 3.1 - 3.4).

слева - на деревянных шпалах; справа - на железобетонных

шпалах с контруголками

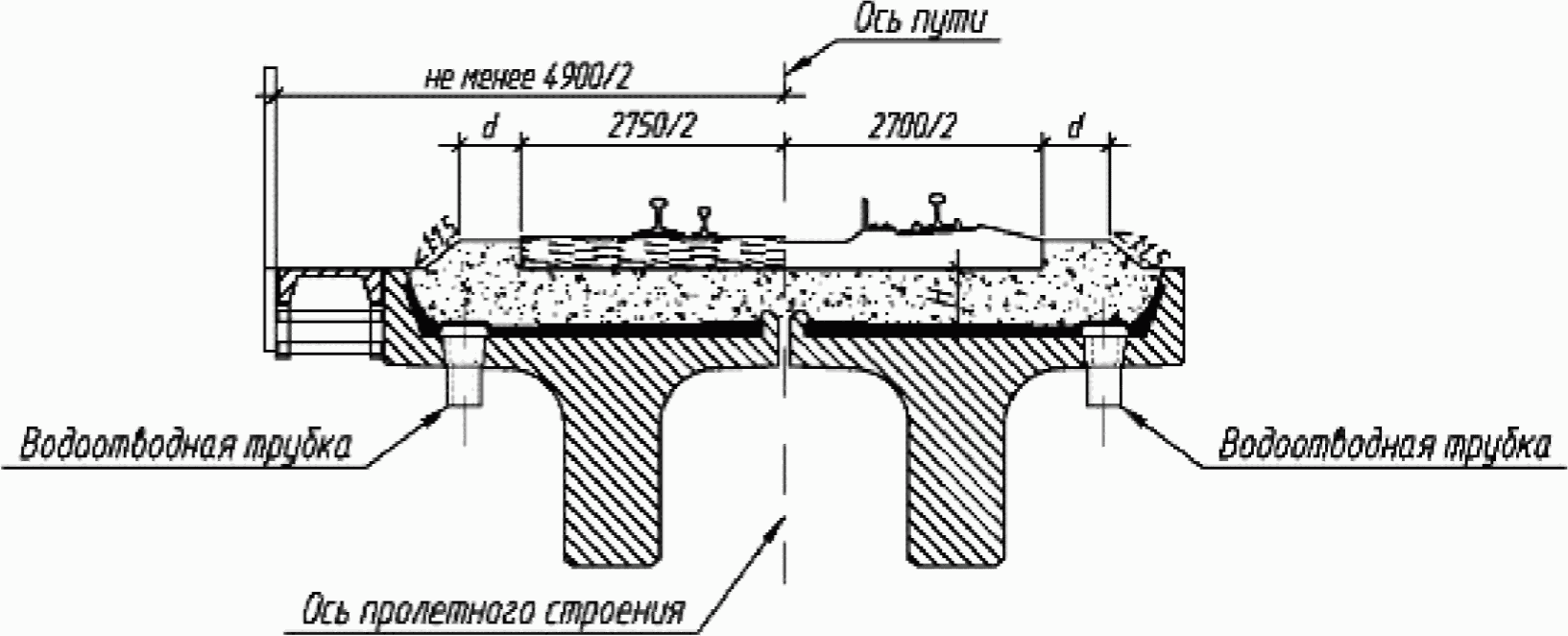

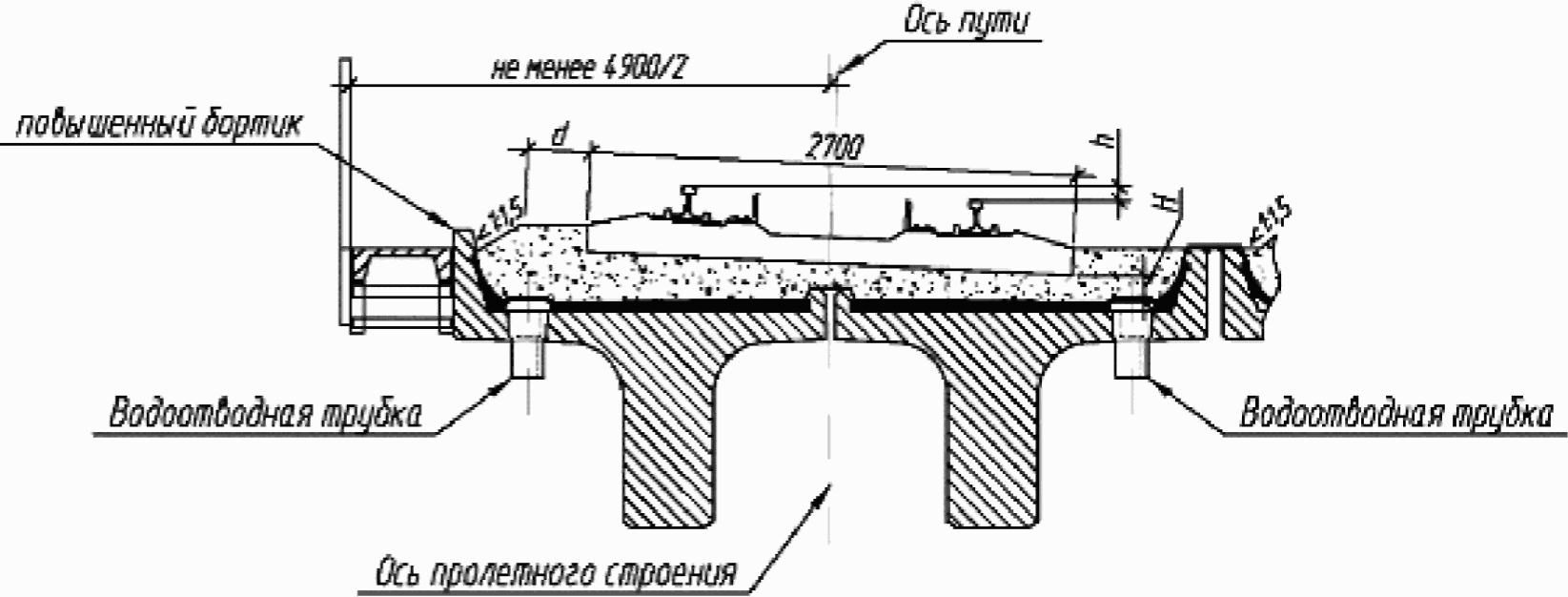

Рисунок 3.1. Мостовое полотно на железобетонном пролетном

строении с ездой на щебеночном балласте на прямых

участках пути

Рисунок 3.2. Мостовое полотно на железобетонном пролетном

строении с ездой на щебеночном балласте на кривых

участках пути

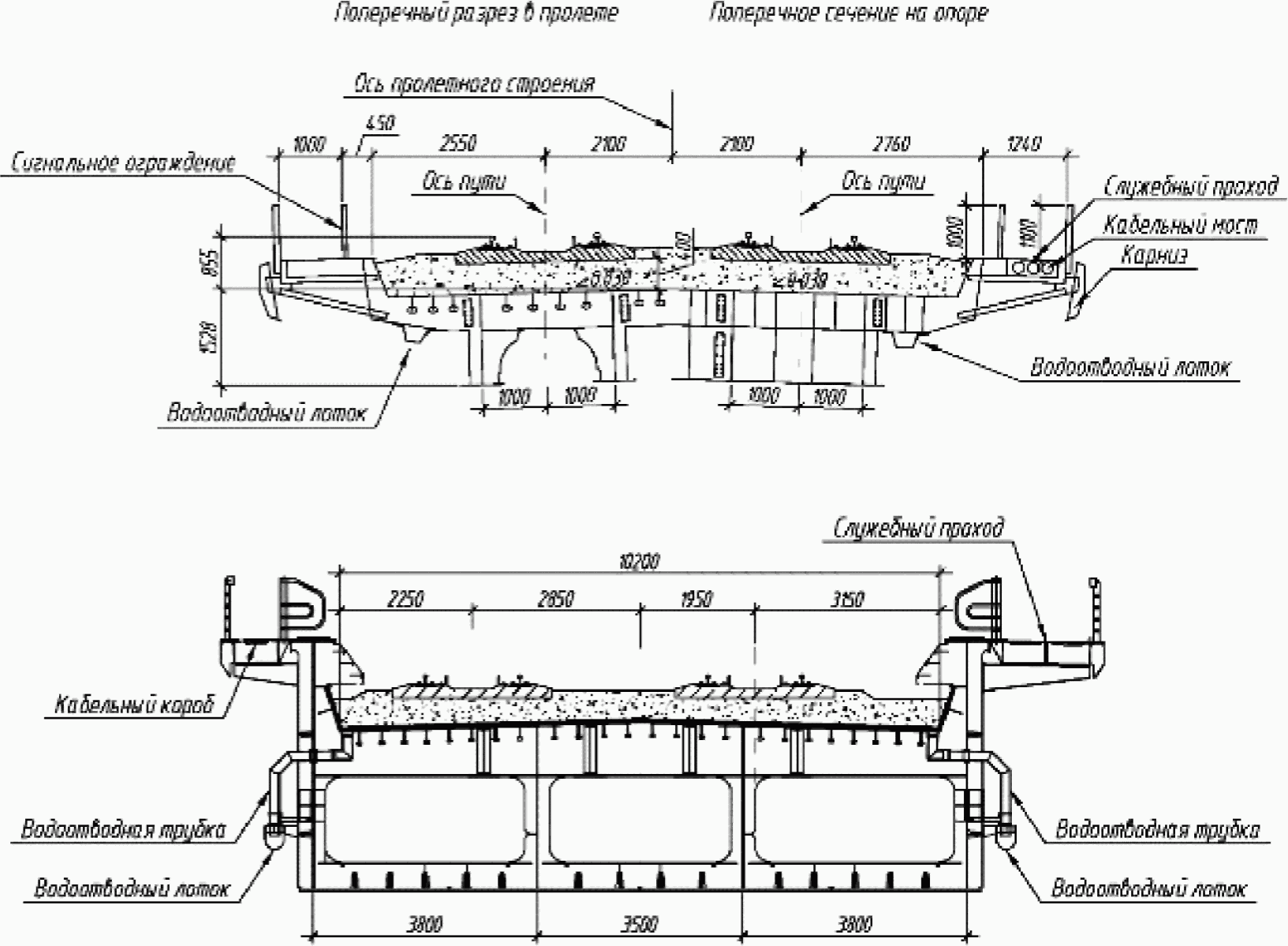

Рисунок 3.3. Мостовое полотно на металлическом пролетном

строении с ортотропной плитой с ездой на балласте

(на железобетонных шпалах)

Рисунок 3.4. Мостовое полотно на металлическом пролетном

строении с ортотропной плитой, с ездой на балласте

(на железобетонных шпалах) на двухпутном участке

3.2. В качестве балласта на мостах и подходах к ним должен применяться щебень из твердых пород природного камня по ГОСТ 7392-2014 "Щебень из плотных горных пород для балластного слоя железнодорожного пути. Технические условия" (приложение N 1 настоящей Инструкции), укладка других видов балласта не допускается. Находящийся в эксплуатации на мостах асбестовый и песчано-гравийный балласт должен в плановом порядке заменяться на щебеночный.

3.3. На мостах могут быть уложены железобетонные или деревянные шпалы, как показано на рисунках 3.1 и 3.2. При наличии охранных приспособлений балласт в пространстве между рельсами укладывают до уровня нижней полки контруголков или подошвы контррельсов. Ранее уложенные контррельсы допускается сохранять на мостах до очередного вида ремонта.

3.4. Эпюра шпал на мостах без охранных приспособлений принимается такой же, как и на прилегающих участках пути, а при наличии охранных приспособлений на 1 км укладывают не менее 2000 специальных железобетонных шпал (приложение N 2 настоящей Инструкции).

3.5. На мостах при езде на балласте на прямых участках пути ось верхнего строения не должна отклоняться от оси пролетного строения на величину более 50 мм; в кривых фактическое отклонение оси верхнего строения пути от проектного положения не должно превышать 30 мм.

При больших отклонениях необходимо проводить рихтовку рельсошпальной решетки или перешивку рельсового пути, а при невозможности, провести расчеты по грузоподъемности пролетных строений.

Кроме того, на мостах с ездой понизу необходимо проверять их соответствие габариту приближения строений.

3.6. Ширина плеча балластной призмы d в соответствии с нормами Инструкции по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р (см. рисунок 3.1) на мостах должна быть, как правило, не менее 35 см, а на участках обращения скоростных пассажирских поездов не менее 40 см. Меньшая ширина, но не менее 25 см, допускается на мостах, расположенных на путях 4 и 5 классов. В кривых радиусом менее 600 м ширина плеча балластной призмы со стороны наружной нити менее 35 см не допускается.

Ширина плеча балластной призмы может быть уменьшена, если подошвы шпал расположены ниже бортиков балластных корыт не менее чем на 10 см.

3.7. Толщина слоя балласта под шпалой в подрельсовой зоне H в соответствии с нормами Инструкции по содержанию искусственных сооружений, утвержденной МПС РФ от 28 декабря 1998 г. N ЦП-628 (см. рисунок 3.1), должна быть не менее 25 см. Меньшая толщина балласта допускается по согласованию с Управлением пути и сооружений, но во всех случаях не менее 15 см. На эксплуатируемых мостах с учетом существующего профиля пути максимальная толщина балластного слоя под шпалой не должна превышать 40 см, а на мостах с откидными консолями - не более 35 см. Для обеспечения устойчивости рельсового пути допускается наращивание бортиков балластных корыт на величину не более 20 см по проектам, утвержденным службой пути железной дороги.

3.8. Возвышение наружной нити пути в кривых (h) рассчитывают в соответствии с нормами Инструкции по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р, и устраивают за счет увеличения толщины балластного слоя, как показано на рисунке 3.2. При необходимости применяют пролетные строения с повышенными бортиками балластных корыт или наращивают существующие.

3.9. Охранные приспособления укладываются в соответствии с требованиями раздела 9 настоящей Инструкции.

3.10. На двухпутных и многопутных мостах пространство между соседними пролетными строениями перекрывают железобетонными плитами или металлическими листами, а при невозможности уложить плиты или листы устраивают служебные тротуары.

3.11. Поверхность балластных корыт пролетных строений должна иметь поперечный уклон не менее

(промилле).

Воду с поверхности балластных корыт следует отводить с помощью водоотводных трубок, устанавливаемых на металлических пролетных строениях с шагом 6 - 12 м, на железобетонных и сталежелезобетонных пролетных строениях - с шагом 2,5 - 3,0 м; в специальные щели между блоками главных балок (или бортов балластного корыта).

Вода из водоотводящих устройств не должна попадать на нижележащие конструкции, а также на железнодорожные пути, проезжую часть и тротуары автомобильных дорог и улиц, расположенных под мостовыми сооружениями.

Схемы отвода воды из балластного корыта через водоотводные трубки, приведены на рисунках 3.1 - 3.6.

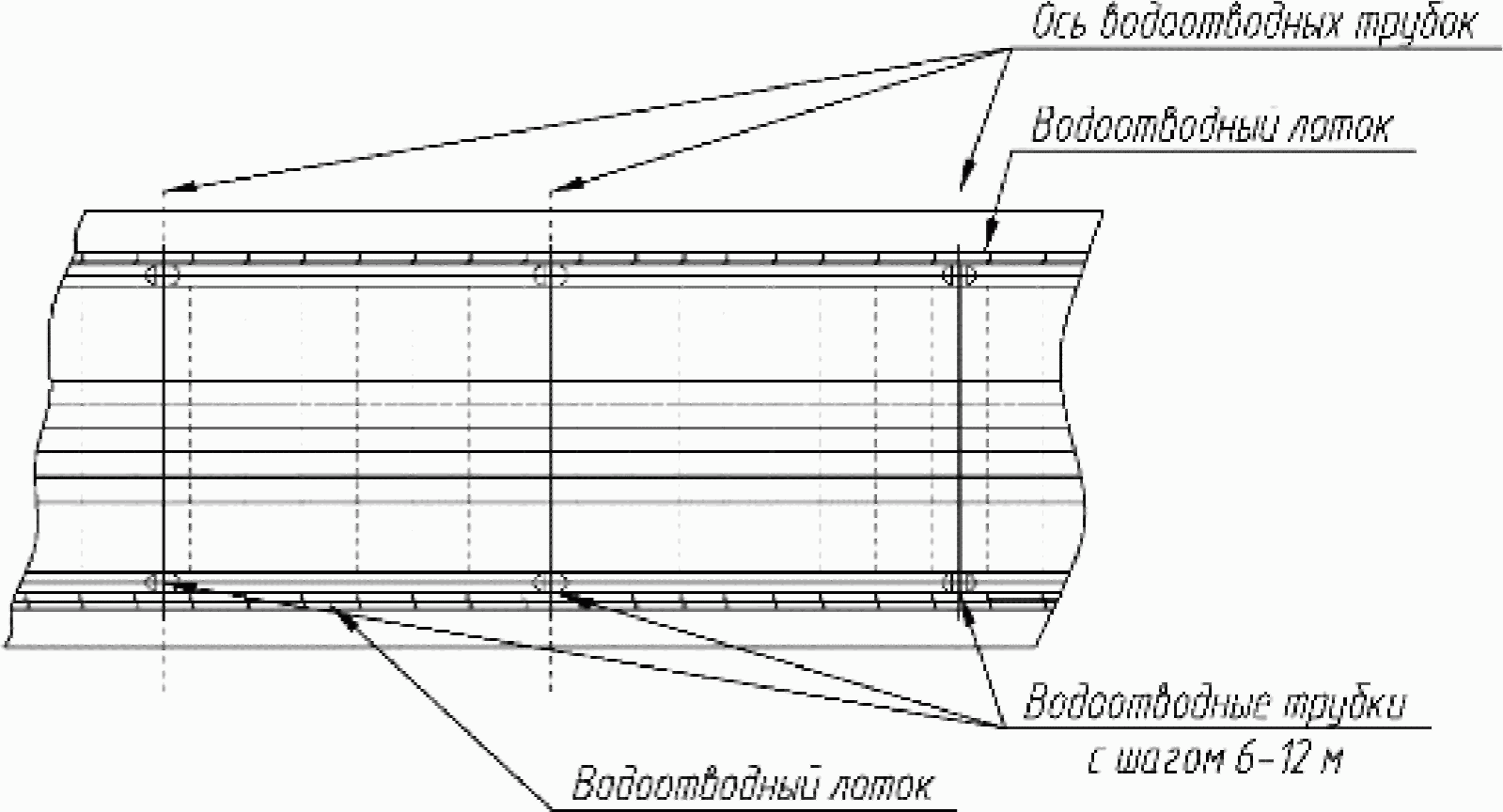

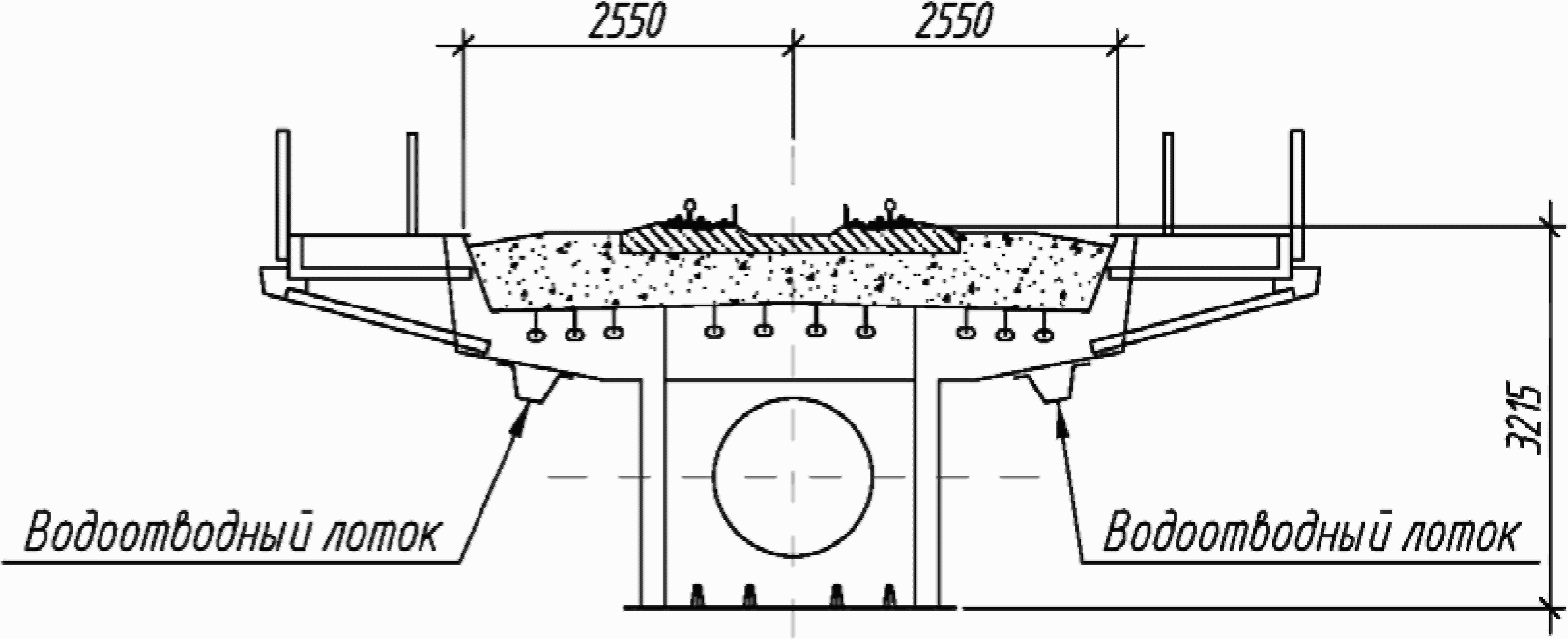

Рисунок 3.5. Схема отвода воды через водоотводные трубки

на железобетонном и сталежелезобетонном пролетных строениях

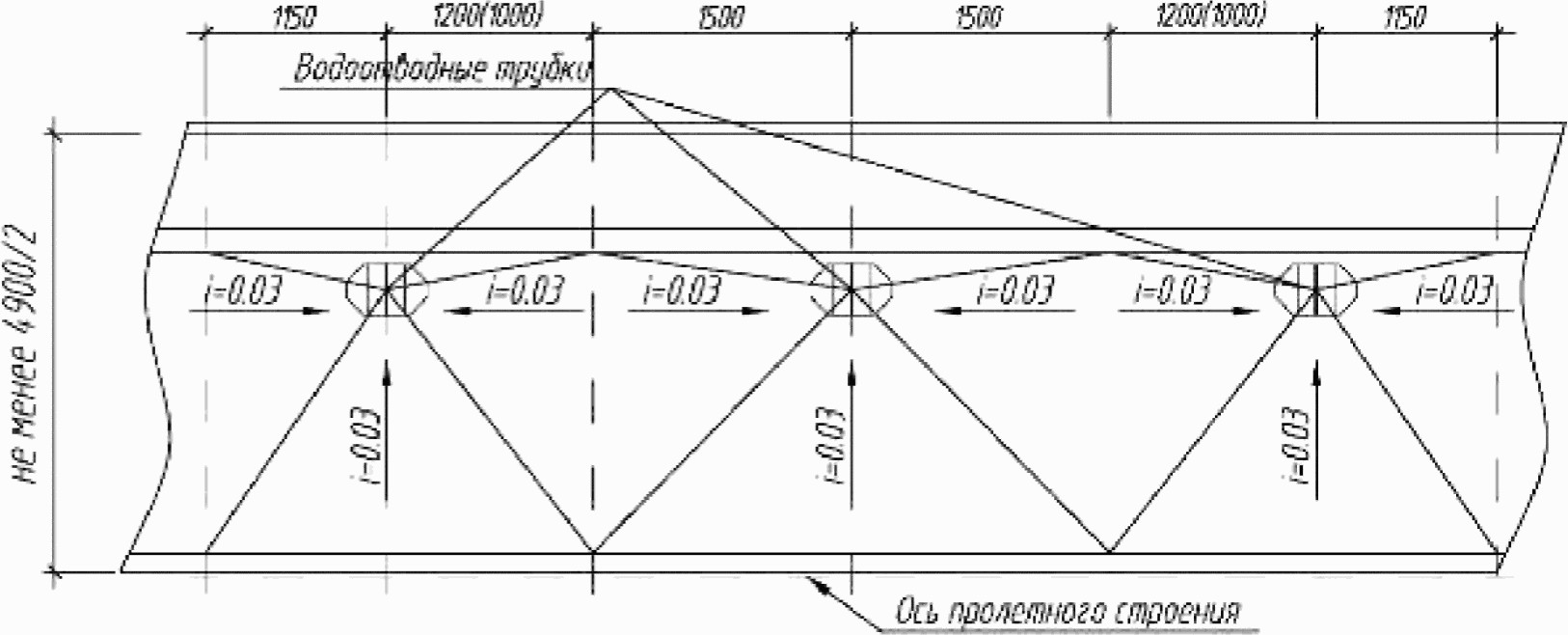

Рисунок 3.6. Схема отвода воды через водоотводные трубки

на металлическом пролетном строении

Водоотводные трубки должны иметь внутренний диаметр не менее 150 мм.

Водоотводные трубки в балластных корытах железнодорожных мостов размещают с шагом, обеспечивающим не менее 5 см² сечения трубки на 1 м² поверхности водостока. Сверху отверстие водоотводной трубки должно закрываться съемной решеткой для защиты от засорения. Места сопряжения водоотводных трубок с мостовыми конструкциями должны быть надежно гидроизолированы.

3.12. Для предохранения поверхности от воздействия воды ее покрывают гидроизоляцией.

Конструкция гидроизоляции должна соответствовать Типовым требованиям к гидроизоляции и противокоррозионной защите, утвержденным распоряжением ОАО "РЖД" от 27 ноября 2013 г. N 2631р.

На вновь строящихся, реконструируемых, находящихся в эксплуатации металлических и бетонных мостовых конструкциях гидроизоляционная и противокоррозионная защита должна проводиться в соответствии с требованиями СП 46.13330.2012 Свод правил. Мосты и трубы (актуализированная редакция СНиП 3.06.04-91).

При реконструкции (модернизации) железнодорожного пути, реконструкции мостовых сооружений гидроизоляционное покрытие балластных корыт должно быть полностью удалено и восстановлено в соответствии с Типовыми требованиями к гидроизоляции и противокоррозионной защите, утвержденными распоряжением ОАО "РЖД" от 27 ноября 2013 г. N 2631р.

Гидроизоляционные и противокоррозионные материалы должны удовлетворять назначению и условиям работы в конструкции с учетом строительно-климатической зоны их применения. Они должны соответствовать национальным стандартам, техническим условиям (ТУ) или техническим спецификациям (ТС) на материал и изготавливаться по регламентам, утвержденным в установленном порядке или иной технической документации; иметь свидетельство, внесенное в Реестр свидетельств о государственной регистрации.

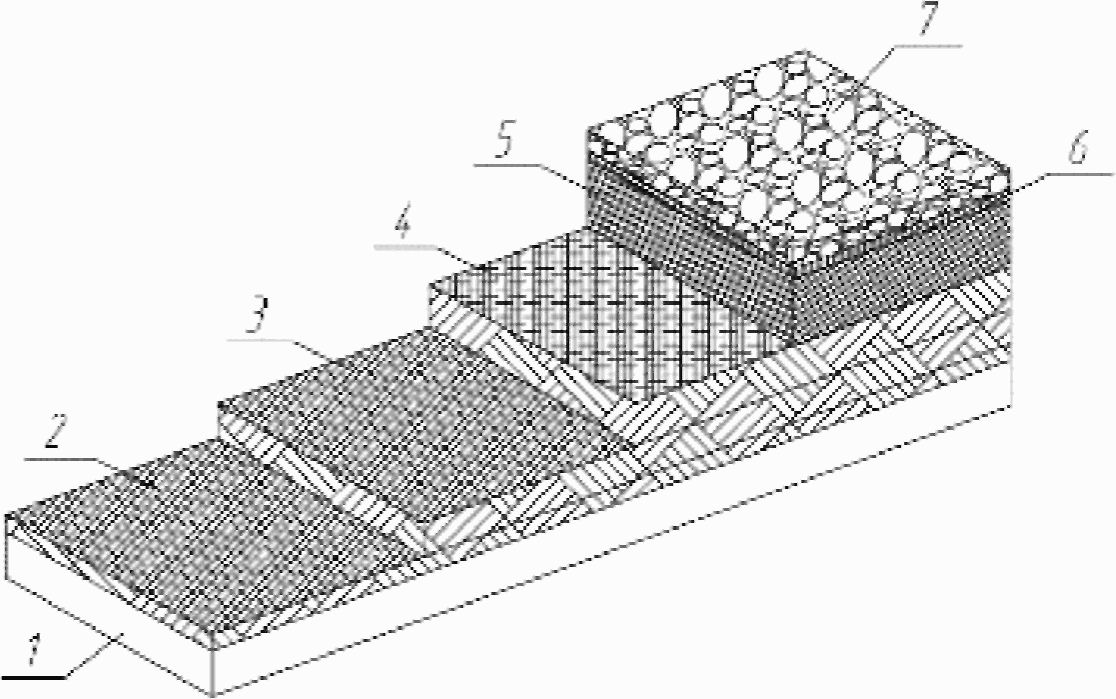

Принципиальная конструкция гидроизоляционной системы приведена на рисунке 3.7.

1 - основание балластного корыта; 2, 3, 4 - слои

гидроизоляции; 5 - пенополистирол; 6 - геотекстиль;

7 - балласт

Рисунок 3.7. Принципиальная конструкция

гидроизоляционной системы

Гидроизоляционная система покрытий для бетонных поверхностей должна состоять из первичного пропиточного (адгезионного) слоя, промежуточного (при необходимости) и покрывного гидроизоляционного слоя.

Комплексная гидроизоляционная и противокоррозионная система покрытий для металлической поверхности должна состоять из первичного противокоррозионного слоя, промежуточного противокоррозионного или защитного (при необходимости) и покрывного гидроизоляционного слоя.

Гидроизоляционные покрытия не должны иметь пропусков, трещин, сколов, пузырей кратеров, морщин и других дефектов, влияющих на гидроизоляционные и защитные свойства.

Толщина гидроизоляционного покрытия должна соответствовать номинальной толщине в соответствии с Типовым технологическим регламентом на применяемую систему гидроизоляции.

Гидроизоляционные системы покрытий для металлических и бетонных поверхностей балластных корыт железнодорожных мостов должны соответствовать Типовым требованиям к гидроизоляции и противокоррозионной защите, утвержденным распоряжением ОАО "РЖД" от 27 ноября 2013 г. N 2631р.

3.13. Деформационный шов - поперечный разрыв (щель) между пролетными строениями моста либо между пролетным строением и устоем, обеспечивающий свободное (без образования дополнительных усилий) продольное перемещение незакрепленного конца пролетного строения, вызываемое временной нагрузкой и температурным воздействием. В больших температурных пролетах моста деформационный шов может изменяться более чем на 500 мм. Основные несущие элементы деформационного шва должны быть рассчитаны на подвижную вертикальную нагрузку. В зависимости от перемещения конца пролетного строения в мостах применяются деформационные швы закрытого, заполненного и перекрытого типов. Конструкция деформационного шва должна обеспечивать безопасность движения, расчетную долговечность моста и комфортную езду.

В пролетных строениях под железную дорогу деформационные швы, как правило, располагают в местах водоразделов между продольными уклонами водоотвода. При незначительных перемещениях (до 2 см) швы перекрывают при помощи стальных листов толщиной не менее 4 мм, покрытых битумом (в горячем состоянии), к которым приваривают стержни, препятствующие смещению листов относительно шва. Такую же конструкцию применяют для перекрытия продольного шва между блоками в двухблочных пролетных строениях (рисунок 3.8).

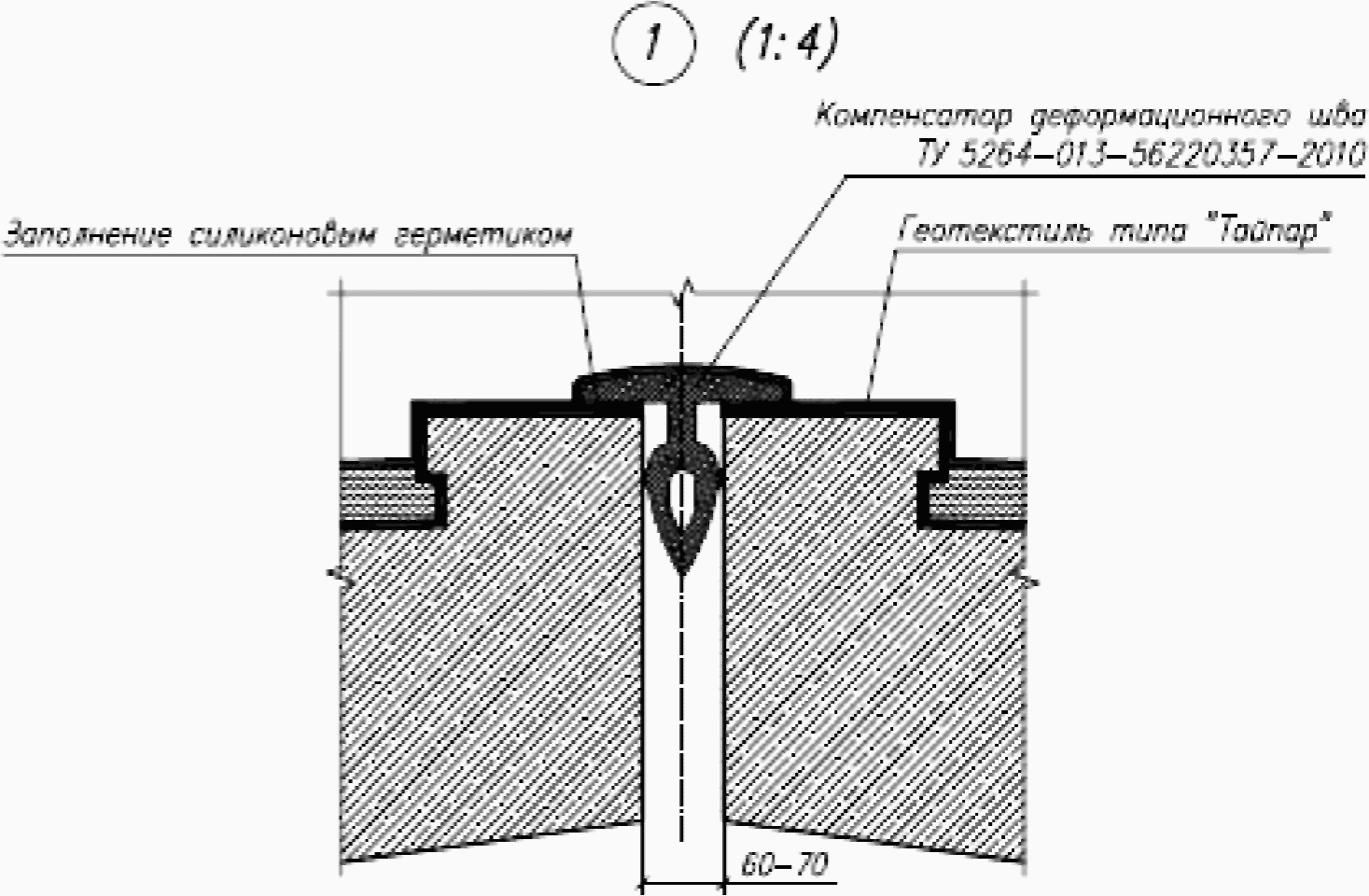

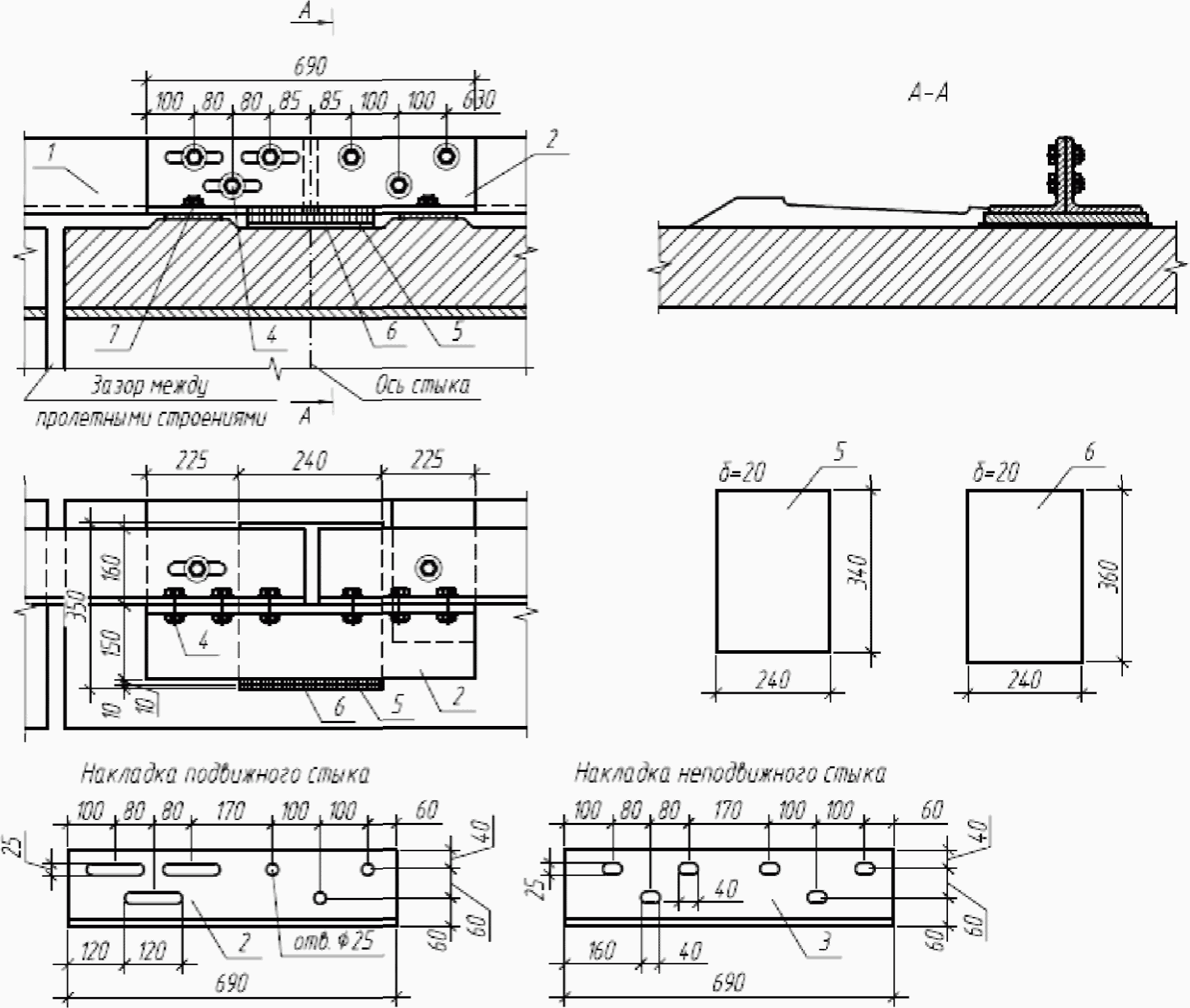

Рисунок 3.8. Деформационный шов при незначительном

перемещении пролетных строений

Для железнодорожных мостов больших пролетов с ездой на балласте, строящихся в обычных условиях и в сейсмоопасных районах, деформационные швы с резиновыми компенсаторами на перемещения 60 и 200 мм (рисунок 3.9).

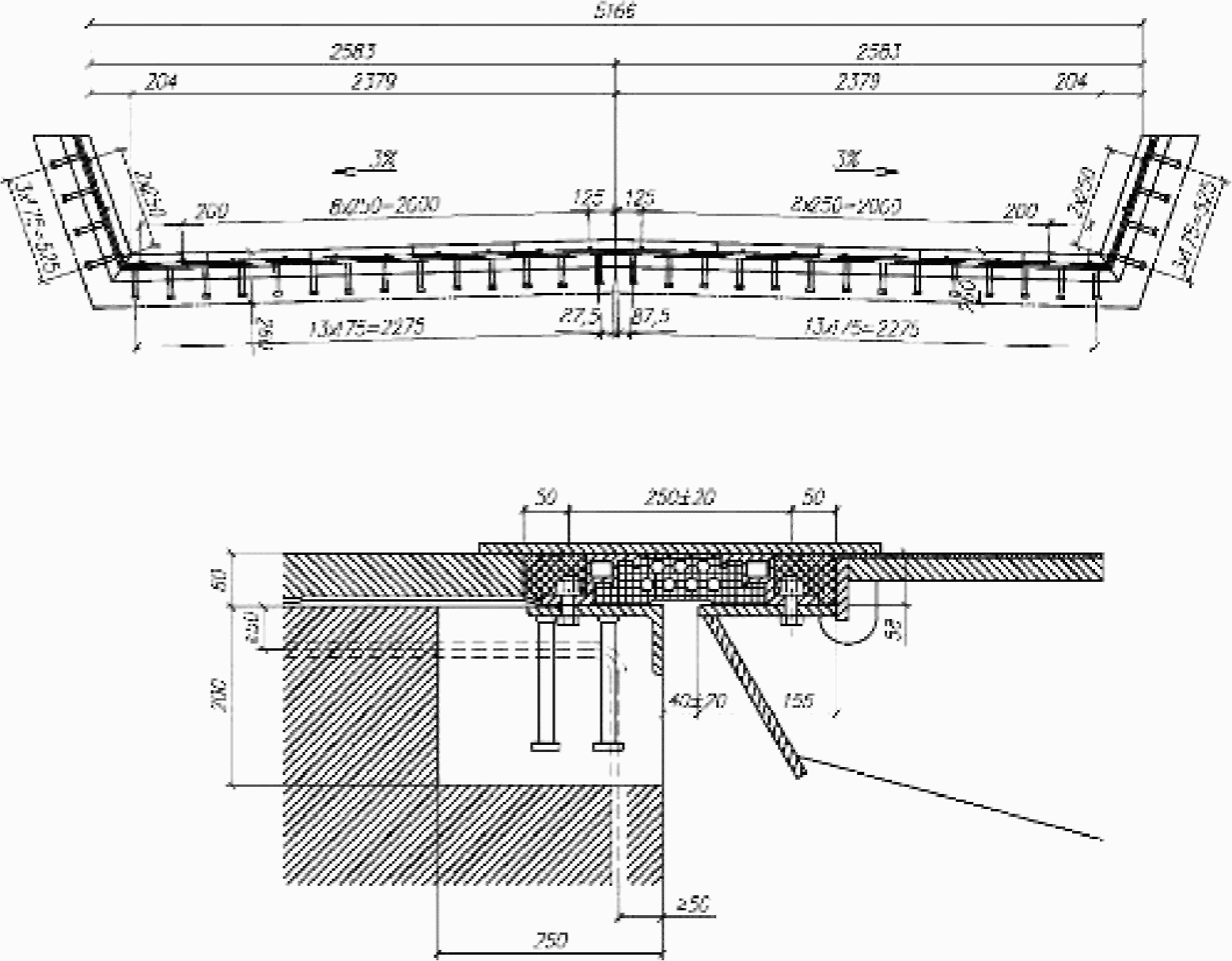

Рисунок 3.9. Деформационный шов моста большого пролета

Особенностями этих деформационных швов являются:

недопущение попадания воды из балластного корыта на подферменные площадки опор;

недопущение попадания балласта на резиновый компенсатор;

дополнительная защита антикоррозийных покрытий от износа;

удобство монтажа конструкции полной заводской готовности;

ремонтопригодность.

4. Мостовое полотно на деревянных поперечинах

4.1. Мостовое полотно на деревянных поперечинах (мостовых брусьях) устраивается согласно рисункам 4.1 и 4.2. На эксплуатируемых мостах впредь до переустройства или капитального ремонта допускается содержать мостовое полотно согласно рисункам 4.3 и 4.4. В качестве контруголков должны применяться уголки сечением не менее 160 x 160 x 16 мм. На эксплуатируемых мостах до их реконструкции, капитального ремонта или сплошной замены мостового полотна допускаются контруголки меньшего сечения, но не менее 150 x 100 x 14 мм или контррельсы. Контррельсы должны быть того же типа или не более, чем на один тип легче путевых рельсов. При этом, если на мосту применено раздельное клеммно-шурупное рельсовое крепление, контруголки должны иметь сечение 160 x 160 x 16 мм.

слева - охранный уголок прикреплен лапчатым болтом;

справа - охранный уголок прикреплен костылями

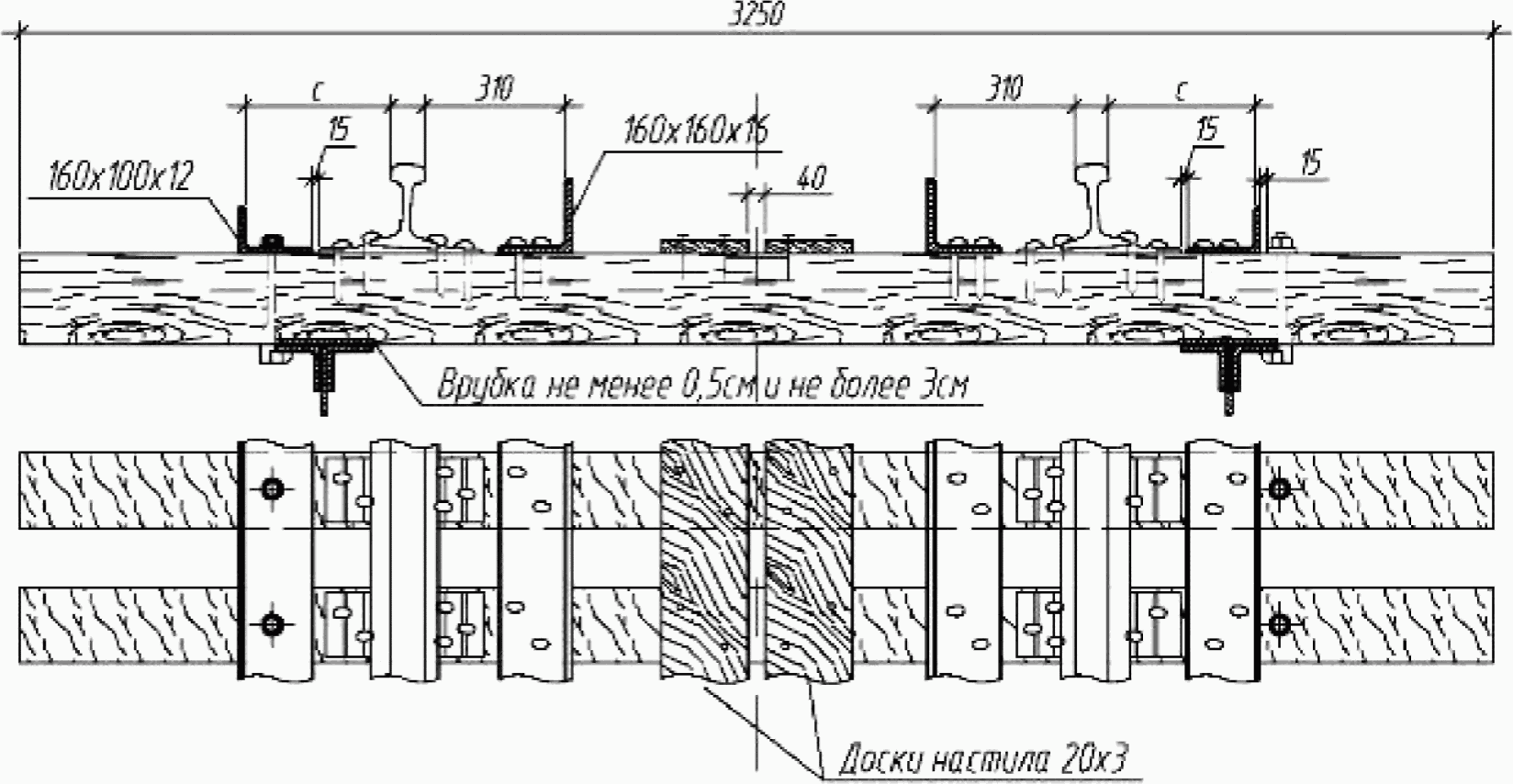

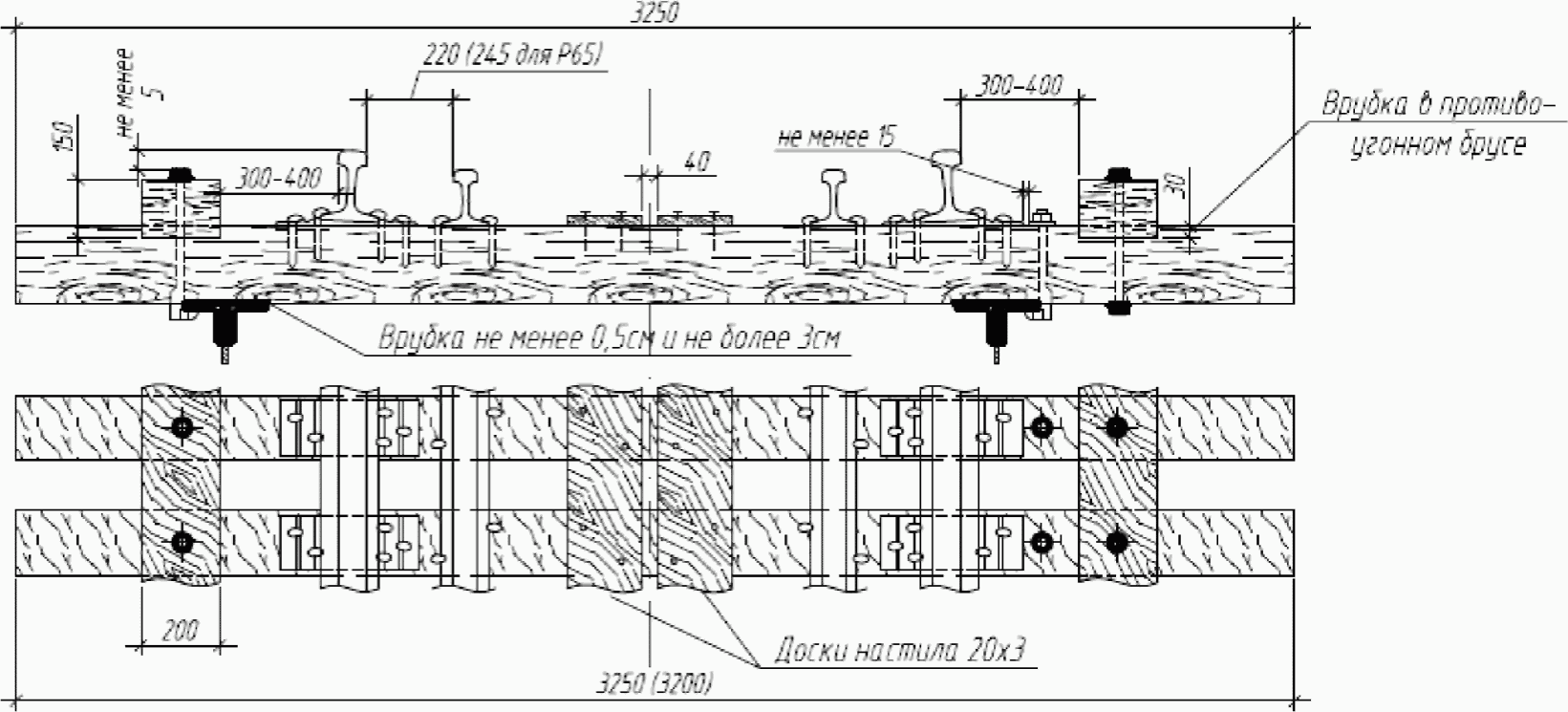

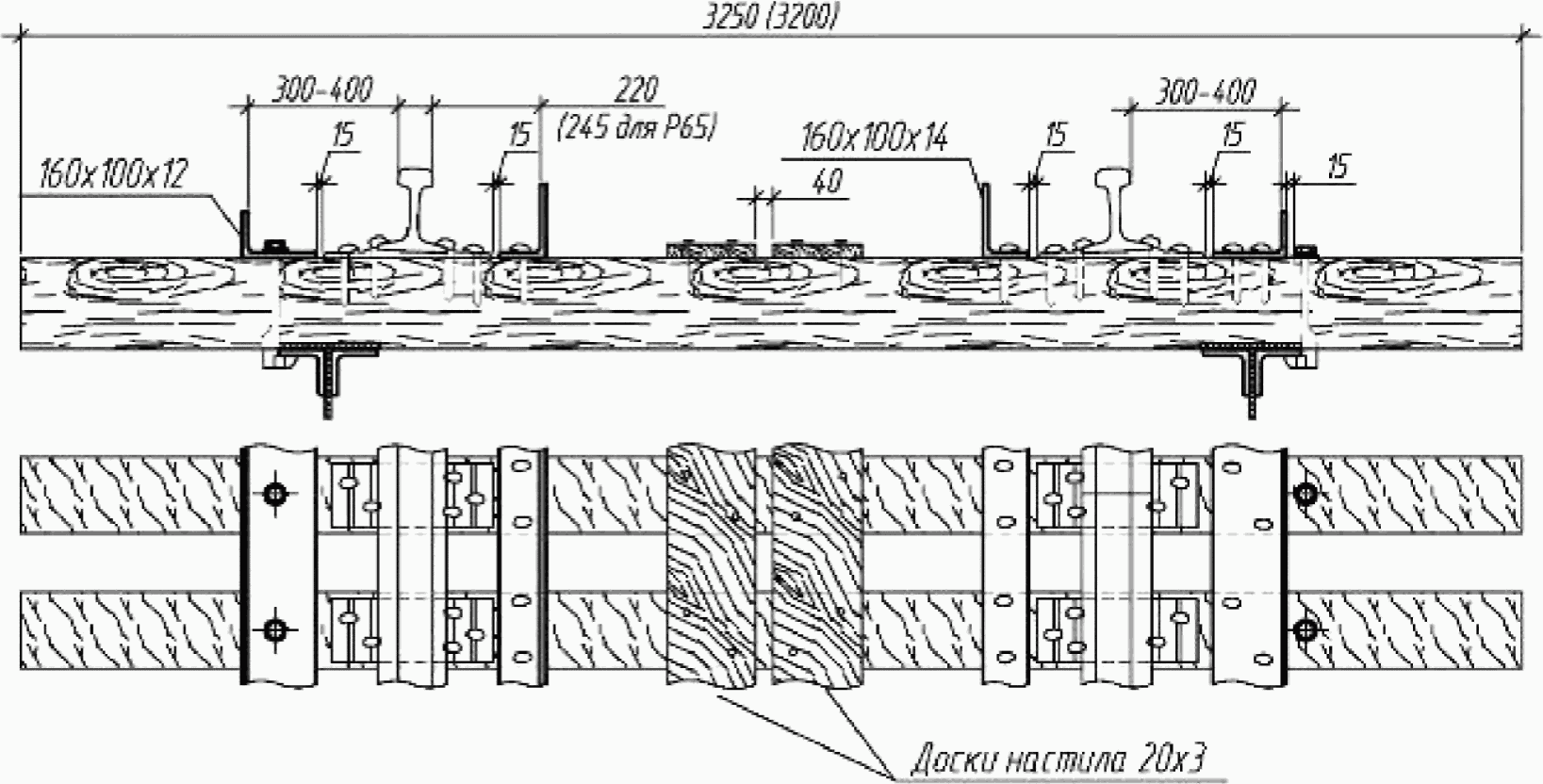

Рисунок 4.1. Мостовое полотно на мостовых брусьях

с костыльным прикреплением рельсов

Примечание. На рисунке приведены значения минимально допустимых зазоров (в мм) между рельсовыми подкладками и охранными уголками, а также между охранными уголками и шайбами лапчатых болтов на участках, оборудованных автоблокировкой. Величина С - принимается по таблице 4.1 настоящей Инструкции. Настил внутри колеи показан при наличии на пролетном строении боковых тротуаров, при их отсутствии внутри колеи должны быть уложены три доски.

слева - охранный уголок прикреплен лапчатым болтом;

справа - охранный уголок прикреплен шурупами

Рисунок 4.2. Мостовое полотно на мостовых брусьях

с раздельным клеммно-шурупным прикреплением рельсов

Примечание. См. рисунок 4.1.

слева - прикрепление мостовых и противоугонных брусьев

лапчатым болтом; справа - раздельное прикрепление мостовых

и противоугонных брусьев

Рисунок 4.3. Мостовое полотно на мостовых брусьях

с контррельсами и противоугонными (охранными) брусьями

слева - противоугонный уголок прикреплен лапчатым болтом;

справа - то же, костылями

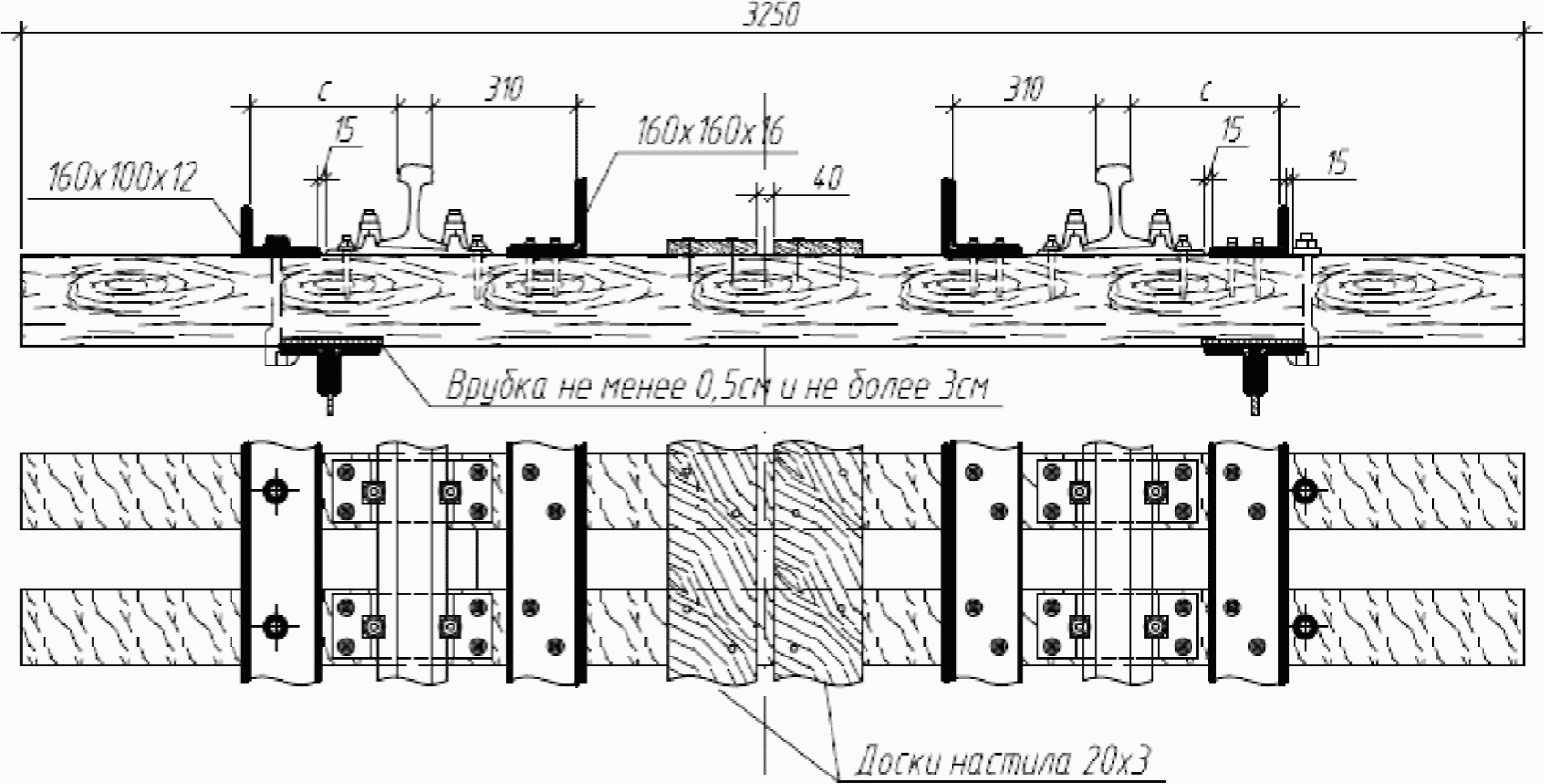

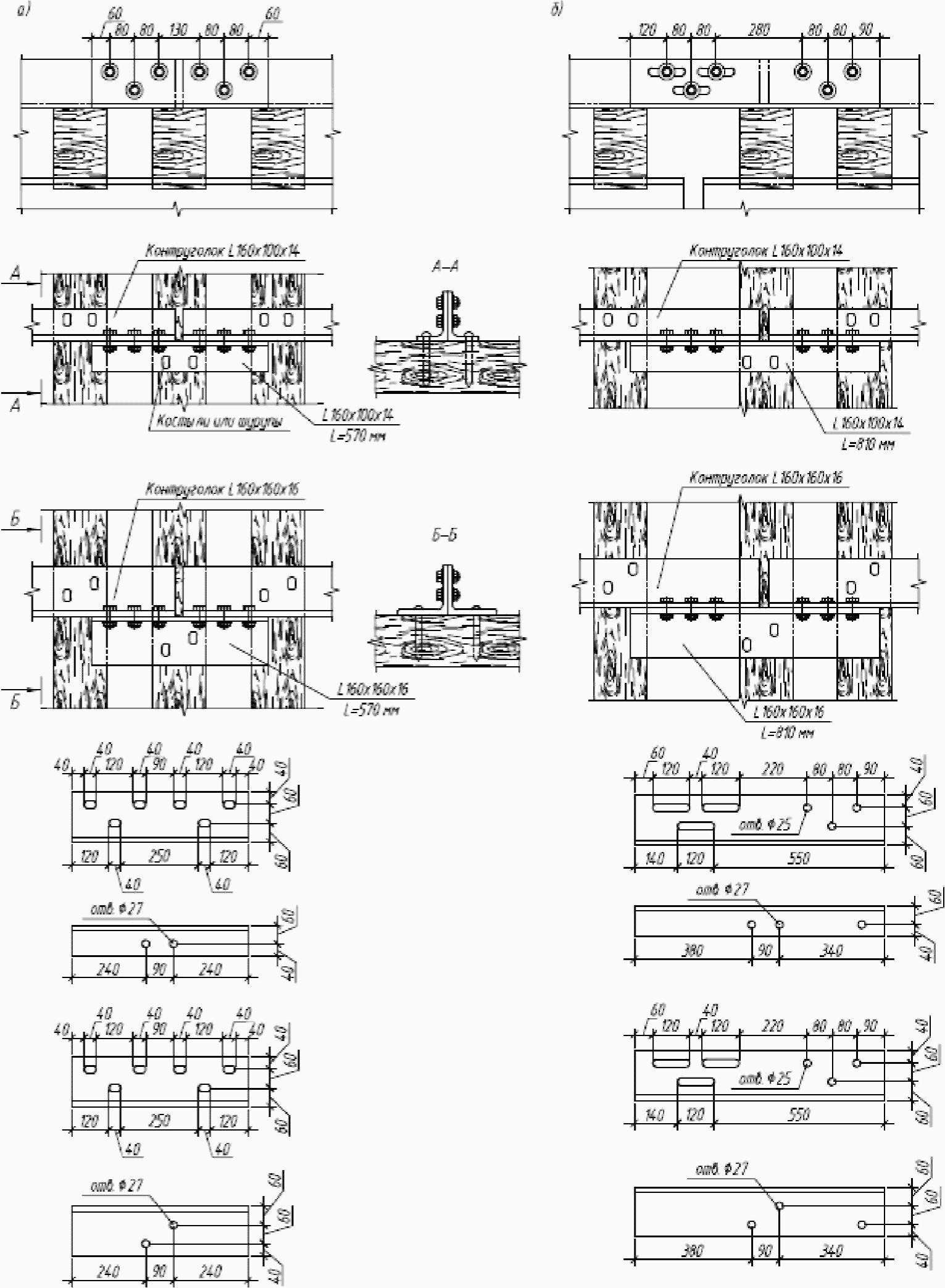

Рисунок 4.4. Мостовое полотно на мостовых брусьях

с неравнобокими контруголками

Примечание. Вместо контруголков уголков сечением 160 x 100 x 14 мм могут быть сохранены уголки сечением 150 x 100 x 14 мм, минимальная толщина полки противоугонного (охранного) уголка в этом случае должна составлять не менее 12 мм. См. рисунок 4.4.

На указанных рисунках "С" - расстояние в свету между наружной гранью головки рельса и вертикальной полкой противоугонного (охранного) уголка. Величина "С" принимается по таблице 4.1 в зависимости от типа рельса и его крепления.

Таблица 4.1

РАССТОЯНИЕ

в свету "С" между наружной гранью головки рельса

и вертикальной полкой противоугонного уголка

Крепление рельсов	Тип рельса	Расстояние "С", мм
Костыльное	Р65	315 - 415
Костыльное	Р50	290 - 400
Клеммно-шурупное	Р65	320 - 420
Клеммно-шурупное	Р50	310 - 410

4.2. Мостовые брусья должны соответствовать ГОСТ 28450-2014 "Брусья мостовые деревянные. Технические условия". Сечения мостовых брусьев в зависимости от расстояния между осями продольных балок или ферм должны соответствовать размерам, приведенным в таблице 4.2.

Таблица 4.2

СЕЧЕНИЕ

мостовых брусьев в зависимости от расстояния между осями

продольных балок или ферм

Расстояние между осями продольных балок или ферм, м	Сечение мостовых брусьев, мм
Расстояние между осями продольных балок или ферм, м	при контррельсах	при контруголках
до 2,0	200 x 240	200 x 240
от 2,0 до 2,2	220 x 260	200 x 240
от 2,2 до 2,3	220 x 280	220 x 260
от 2,3 до 2,5	240 x 300	220 x 280

При необходимости сплошной замены мостовых брусьев сечением 220 x 280 и 240 x 300 мм, а также брусьев длиной 4,2 м должно производиться переустройство мостового полотна посредством укладки железобетонных плит безбалластного мостового полотна, а также оборудование мостов тротуарами на металлических консолях или проведение других мероприятий, исключающих применение брусьев повышенного сечения или длины.

Основные нормативные размеры мостовых брусьев должны соответствовать значениям, приведенным в приложении N 3 настоящей Инструкции.

Для пролетных строений с ездой поверху при двухстенчатых верхних поясах с верхними поясными уголками, расположенными снаружи вертикальных листов, сечение мостовых брусьев может быть принято по расстоянию b между внутренними стенками поясов (рисунок 4.5).

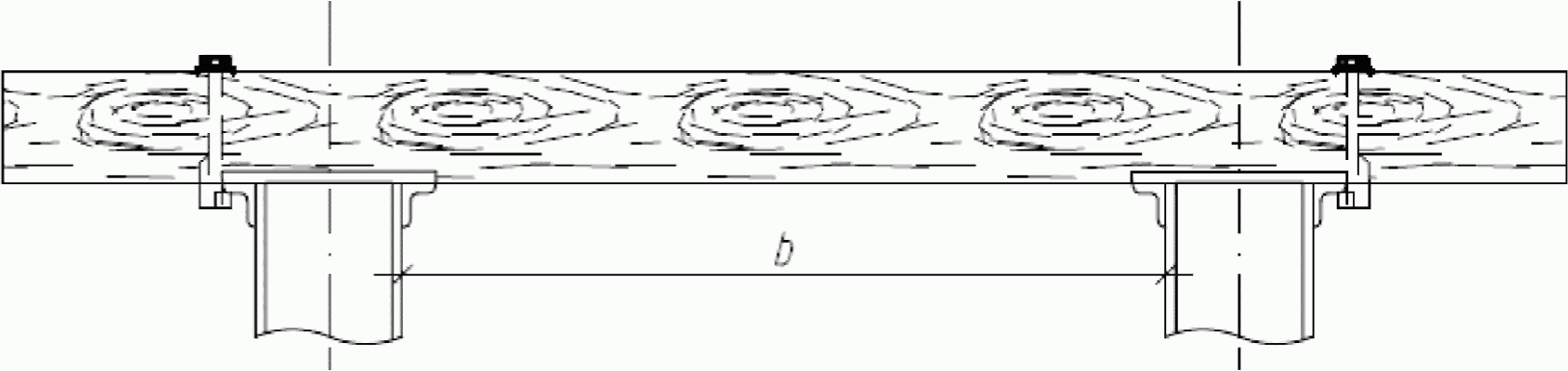

Рисунок 4.5. Схема для определения сечения мостовых брусьев

при двухстенчатых коробчатых поясах ферм

4.3. Мостовые брусья изготавливаются из древесины сосны или лиственницы. Изготовление брусьев из древесины ели и других хвойных пород допускается по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" (ЦП).

Требования, предъявляемые к древесине и обработке пиломатериалов для мостовых брусьев, приведены в приложении N 3 настоящей Инструкции, а характеристики пороков древесины, допускаемых при изготовлении мостовых брусьев (по ГОСТ 28450-2014), изложены в ГОСТ 2140-81* "Видимые пороки древесины. Классификация, термины и определения, способы измерения".

До укладки в путь мостовые брусья должны быть пропитаны на заводе маслянистыми защитными средствами в соответствии с ГОСТ 20022.5-93 "Защита древесины. Автоклавная пропитка маслянистыми защитными средствами" или другими антисептиками, согласованными с ОАО "РЖД". Укладка непропитанных мостовых брусьев в путь не допускается.

4.4. Перед укладкой в путь мостовых брусьев должен быть выполнен следующий комплекс предохранительных мероприятий:

под путевые костыли и шурупы в мостовых брусьях должны быть просверлены отверстия диаметром 12,7 - 13,0 мм для брусьев из мягких пород, и диаметром 14 мм - из твердых пород дерева; забивать костыли и устанавливать шурупы без предварительной засверловки отверстий запрещается;

стенки отверстий, выполненных в брусьях после пропитки, обмазывают антисептиком не менее трех раз;

в отверстия не допускается установка изогнутых костылей, а также наклонная забивка костылей с последующим их отгибанием;

для предупреждения трещин брусья укрепляют деревянными винтами, металлическими болтами диаметром от 12 до 14 мм и проволокой диаметром 6 - 7 мм. В исключительных случаях допускается укреплять брусья П-образными скобами не менее 8 шт. на брус (по 4 шт. на верхнюю и нижнюю постель) или S-образными скобами (по 2 шт. на каждый торец). Места установки и конструкция укреплений приведены в приложении N 4 настоящей Инструкции.

4.5. Мостовые брусья укладывают строго по наугольнику с расстоянием в свету не более 15 и не менее 10 см. У поперечных балок расстояние между осями мостовых брусьев не должно превышать 55 см. На старых мостах с разрешения начальников служб пути дирекций инфраструктуры может быть допущено увеличение этого расстояния, но не более 70 см. Если по условиям конструкции пролетных строений это требование не может быть выполнено, то мостовое полотно укладывают по индивидуальному проекту, утвержденному начальником службы пути. На мостах с косыми пролетными строениями допускается веерное расположение части мостовых брусьев по эпюре, утвержденной начальником службы пути.

Укладка мостовых брусьев на верхние пояса поперечных балок не допускается. Между мостовыми брусьями и поясами поперечных балок должен быть зазор не менее 15 мм.

4.6. Мостовые брусья плотно прирубают к поясам пролетных строений или продольных балок. Глубина врубок в мостовых брусьях должна быть не менее 0,5 и не более 3 см (для брусьев нормального сечения). Для заклепочных головок и высокопрочных болтов поперек бруса вырубают канавки. Мостовые брусья не должны опираться на связи (включая фасонки) между фермами или продольными балками. Если требуемый профиль пути на пролетном строении нельзя получить за счет нормальных врубок (0,5 - 3,0 см), разрешается применять брусья большей высоты или, в крайнем случае, подкладки из досок длиной не менее 1 м и толщиной не менее 4 см. Доски должны быть прикреплены к брусу гвоздями (рисунок 4.6). Мостовые брусья крепят к поясам продольных балок или ферм лапчатыми болтами, в том числе с пружинной лапой, а к противоугонным уголковым коротышам - горизонтальными болтами (приложение N 5 настоящей Инструкции).

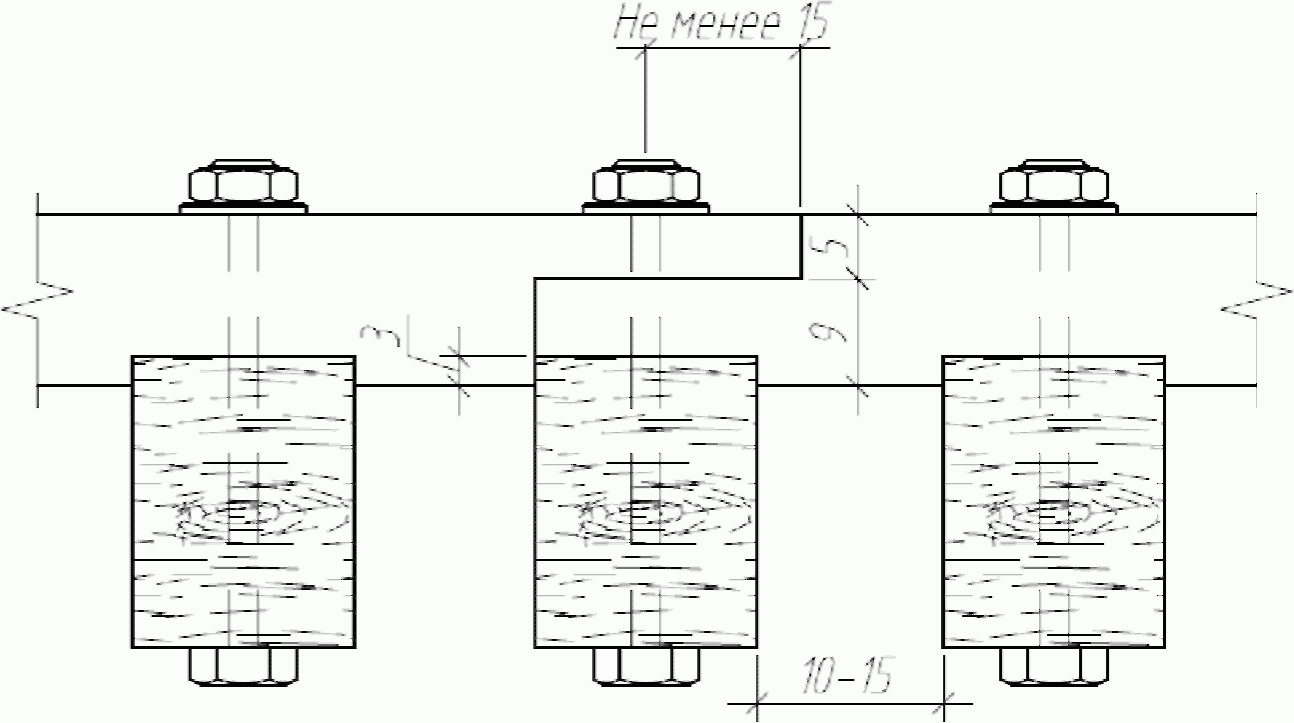

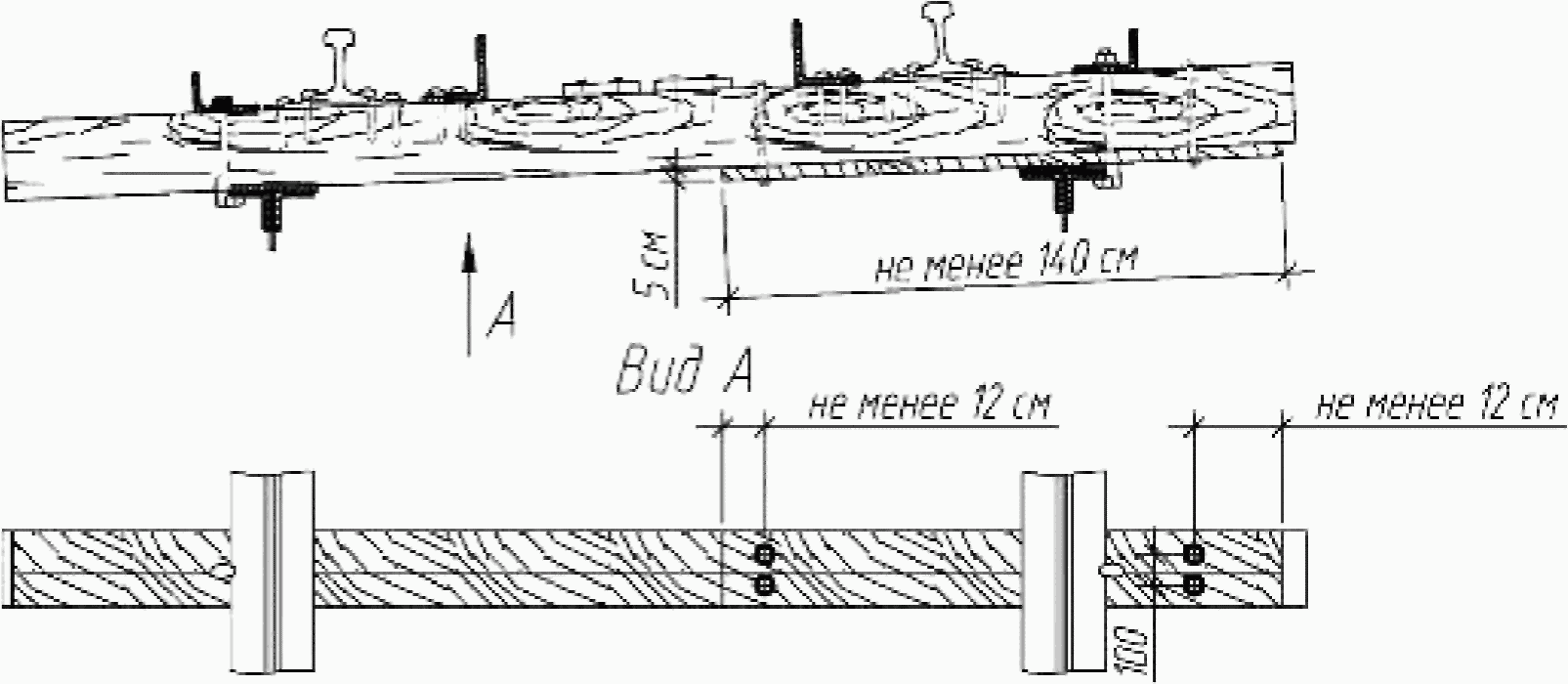

Рисунок 4.6. Увеличение высоты мостового бруса с помощью

дополнительной доски

Мостовое полотно с контруголками и противоугонными (охранными) уголками допускается прикреплять к пролетным строениям (продольным балкам) с помощью обычных болтов через противоугонные (охранные) уголки (рисунок 4.7).

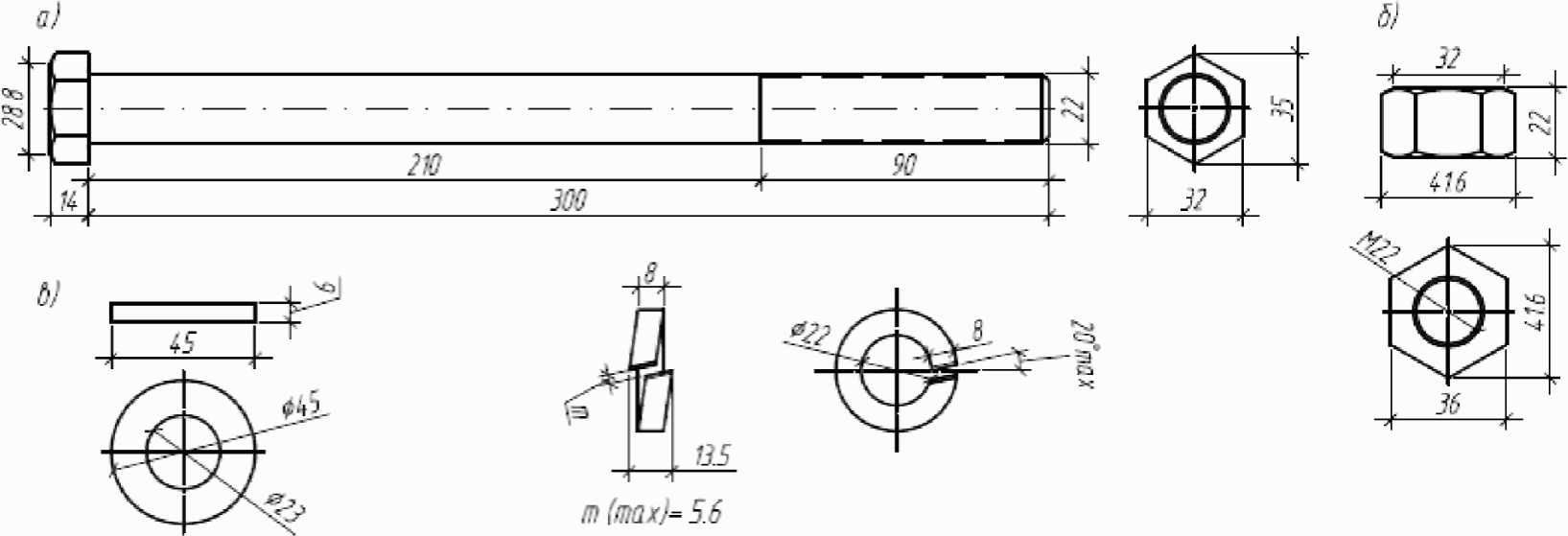

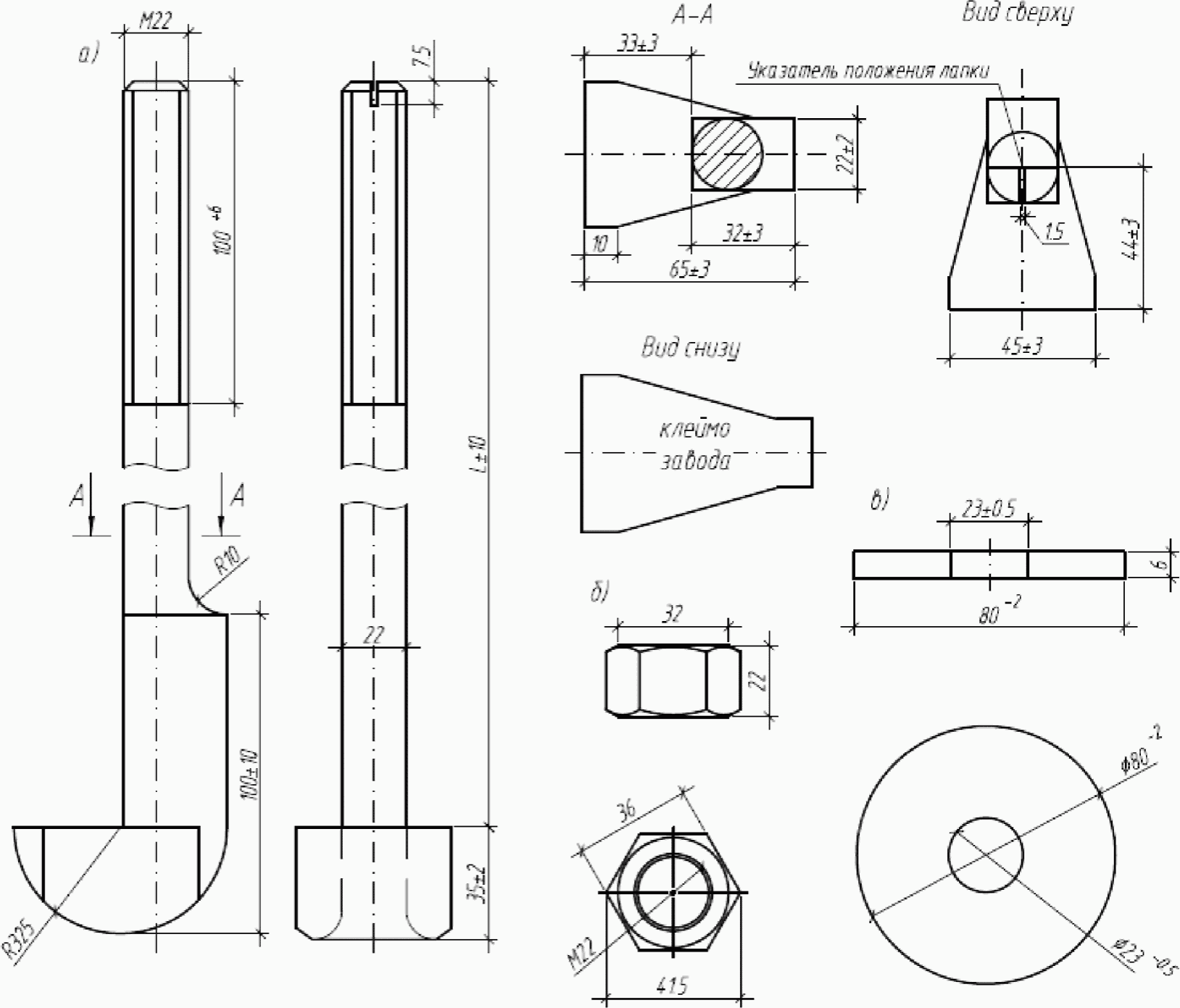

1 - болт диаметром 22 мм, длиной 300 - 350 мм; 2 - рабочая

гайка; 3 - страховочная гайка; 4 - шайба пружинная;

5 - шайба плоская; 6 - прокладки (2 шт.) КБx10 ОП153-72

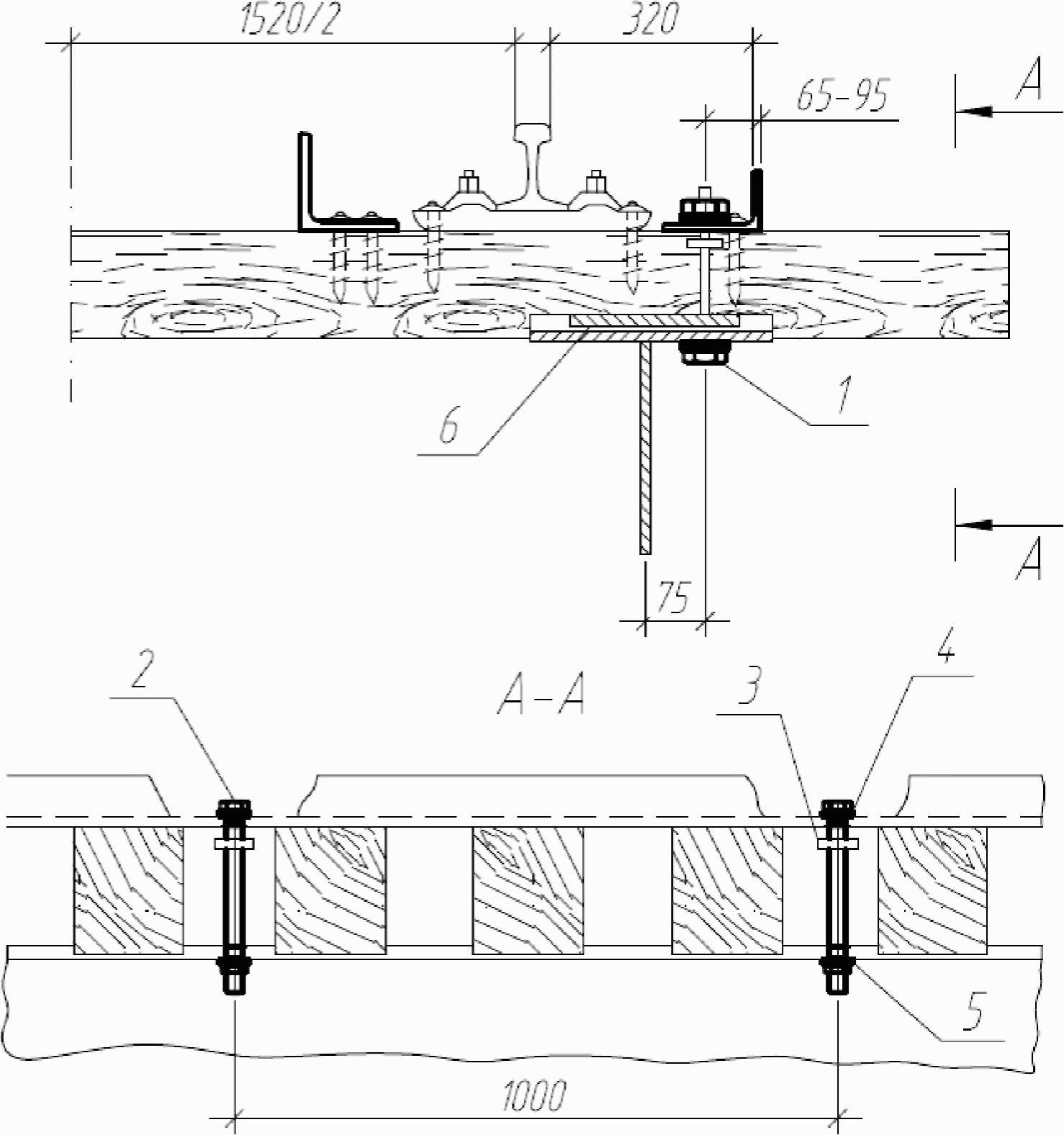

Рисунок 4.7. Прикрепление мостового полотна к пролетным

строениям (продольным балкам) болтами через противоугонные

(охранные) уголки

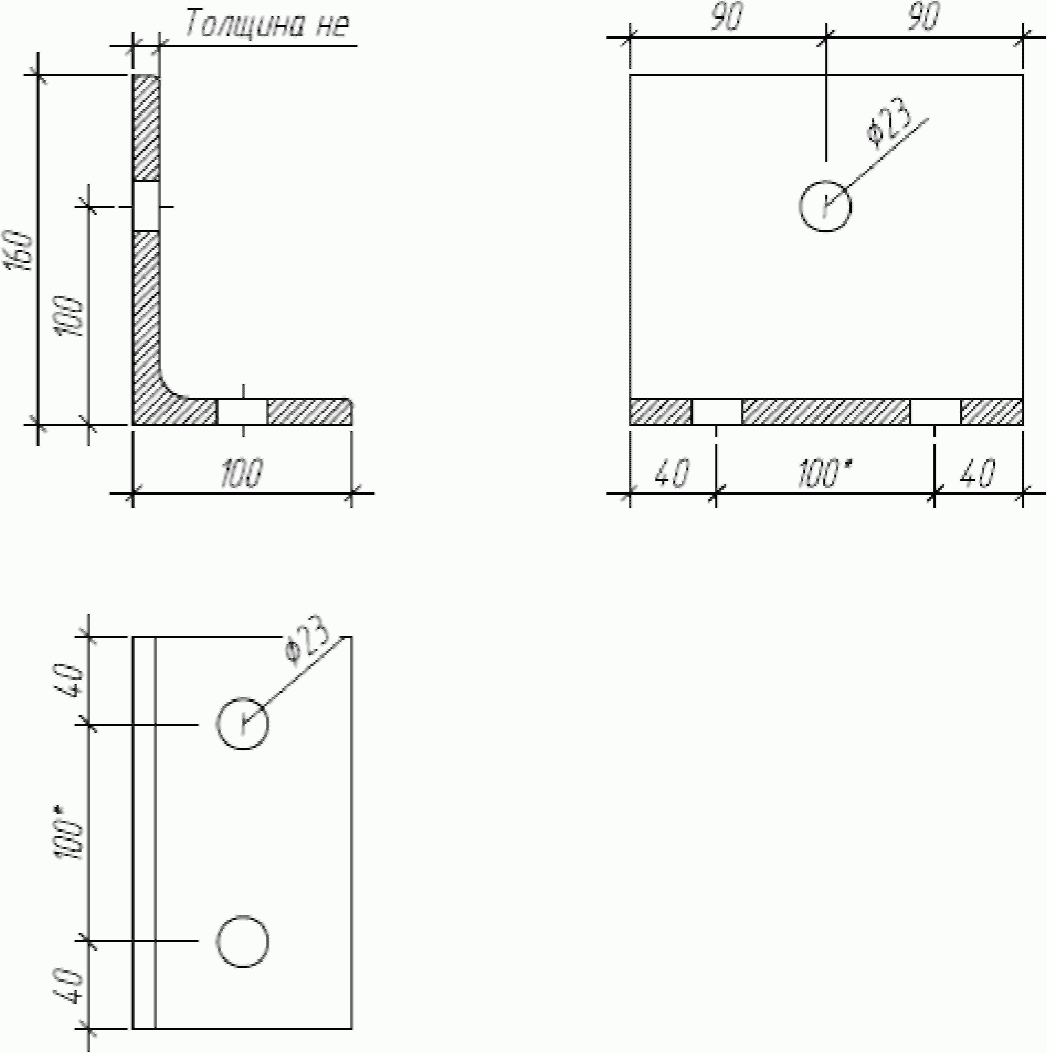

Противоугонные уголковые коротыши ставят при отсутствии балочной клетки не менее двух на пролет и по одному на каждые 5 м длины, а при наличии балочной клетки - по одному у концов каждой продольной балки с горизонтальными полками, повернутыми в разные стороны.

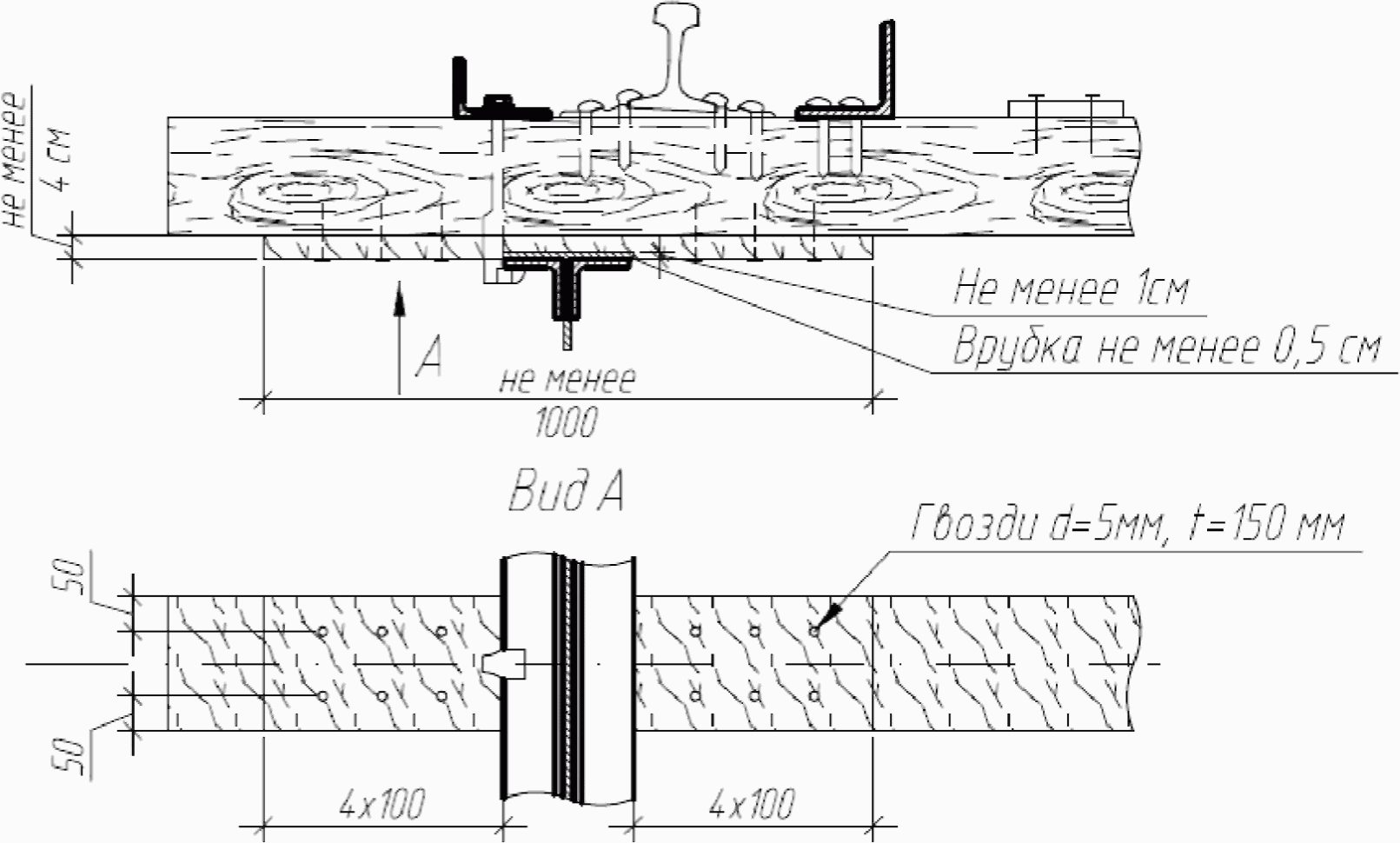

4.7. Для уменьшения износа мостовых брусьев под рельсовыми подкладками рекомендуется укладывать упругие прокладки. При строительстве новых мостов и сплошной замене мостовых брусьев на эксплуатируемых мостах упругие прокладки укладывать обязательно (приложение N 6 настоящей Инструкции).

4.8. Для предупреждения провала колес сошедшего с рельс подвижного состава над всеми поперечными балками устраивают переходные столики (рисунок 9.20), а при контруголках и охранных уголках - подвесные мостики (рисунок 9.19). Деревянные коротыши на эксплуатируемых мостах разрешается сохранять до очередной сплошной смены мостовых брусьев.

4.9. Для пропуска снегоочистителей с опущенными крыльями по малым мостам, на которых не требуется укладка контррельсов, разрешается применять противоугонные (охранные) брусья пониженной высоты или укладывать противоугонные уголки. При этом верх болта прикрепления противоугонных брусьев или верх противоугонного уголка должен быть ниже головки рельсов на 60 мм.

4.10. На мостах, расположенных в кривых участках пути, возвышение наружного рельса при езде на деревянных поперечинах достигается установкой пролетных строений с поперечным наклоном или, в крайнем случае, при помощи деревянных прокладок толщиной не менее 5 см, укладываемых под брусья (рисунок 4.8) по проекту, утвержденному начальником службы пути железной дороги.

Рисунок 4.8. Устройство мостового полотна в кривых

участках пути

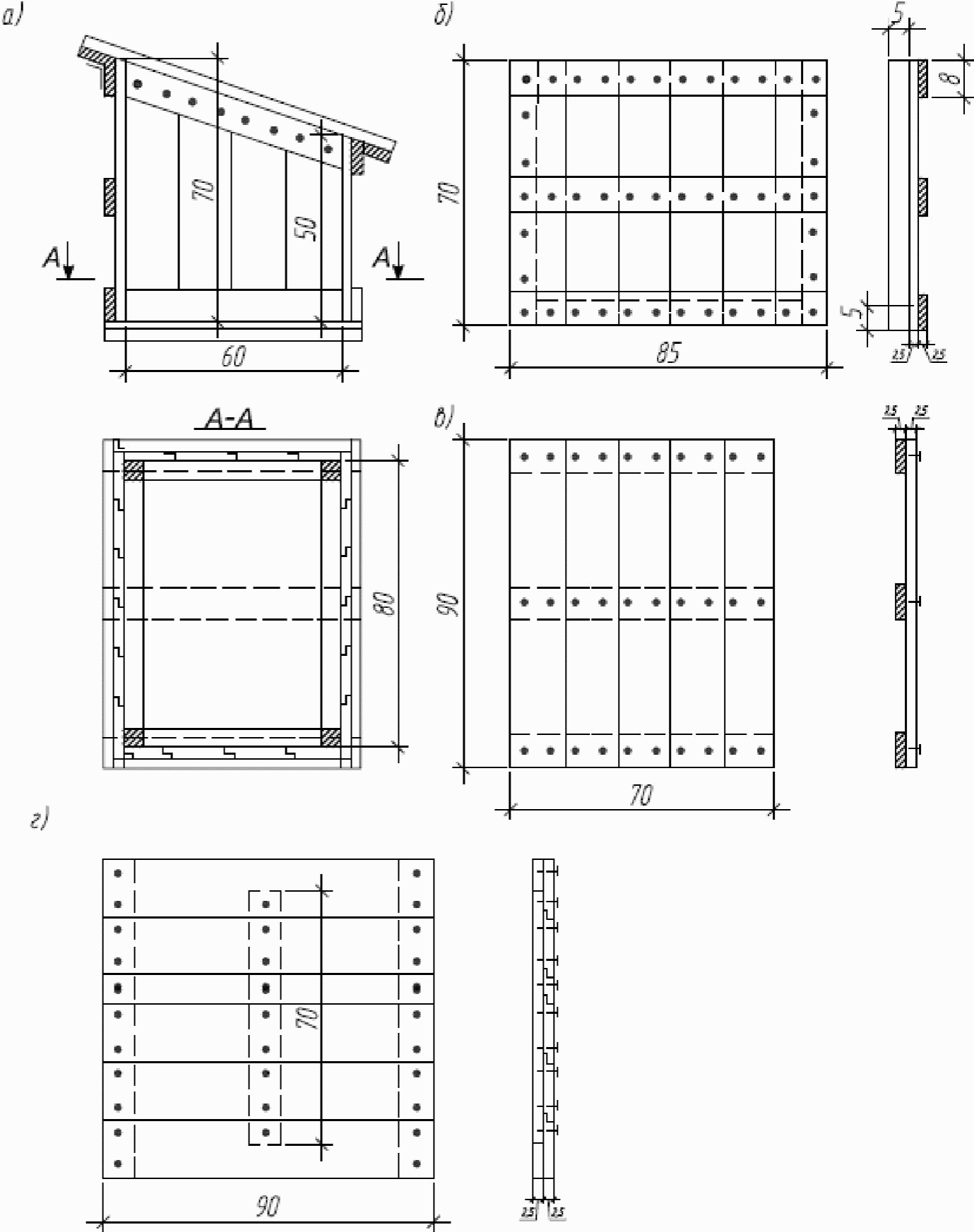

4.11. Боковые тротуары и убежища на мостах с мостовым полотном на деревянных поперечинах устраивают согласно разделу 12 настоящей Инструкции.

4.12. Внутри колеи укладывается настил из досок сечением 20 x 3 см с зазором 4 см при наличии на пролетном строении боковых тротуаров, при их отсутствии внутри колеи должны быть уложены три доски. Закрепление настила согласно рисунков 4.1 - 4.4 осуществляется гвоздями или саморезами с шайбами (длиной 70 - 100 мм) со стандартным сечением в зависимости от длины. Разрешается использовать взамен деревянного настила металлический шириной не менее 44 см при условии наличия боковых тротуаров и не менее 68 см при условии отсутствия боковых тротуаров, при этом металлический настил не должен соприкасаться с контруголками (контррельсами). Размеры металлического настила приняты на основе настила из досок: 20 см + 4 см + 20 см и 20 см + 4 см + 20 см + 4 см + 20 см).

5. Мостовое полотно на металлических поперечинах

5.1. Мостовое полотно на металлических поперечинах (вотеренах) устраивается согласно рисунку 5.1. Детали крепления рельсов и охранных приспособлений показаны на рисунке 5.2. Конструкция клепаных и сварных поперечин, их масса и требование на изготовление приводится в приложении N 7 настоящей Инструкции, а требование на изготовление, конструкции, массы метизов - в приложении N 8 настоящей Инструкции. Расстояние между осями металлических поперечин должно быть не более 600 мм. Укладка металлических поперечин на верхние пояса поперечных балок не допускается.

1 - металлическая поперечина; 2 - охранный уголок;

3 - путевой рельс со скреплениями; 4 - контруголок;

5 - металлический настил; 6 - подвесной мостик

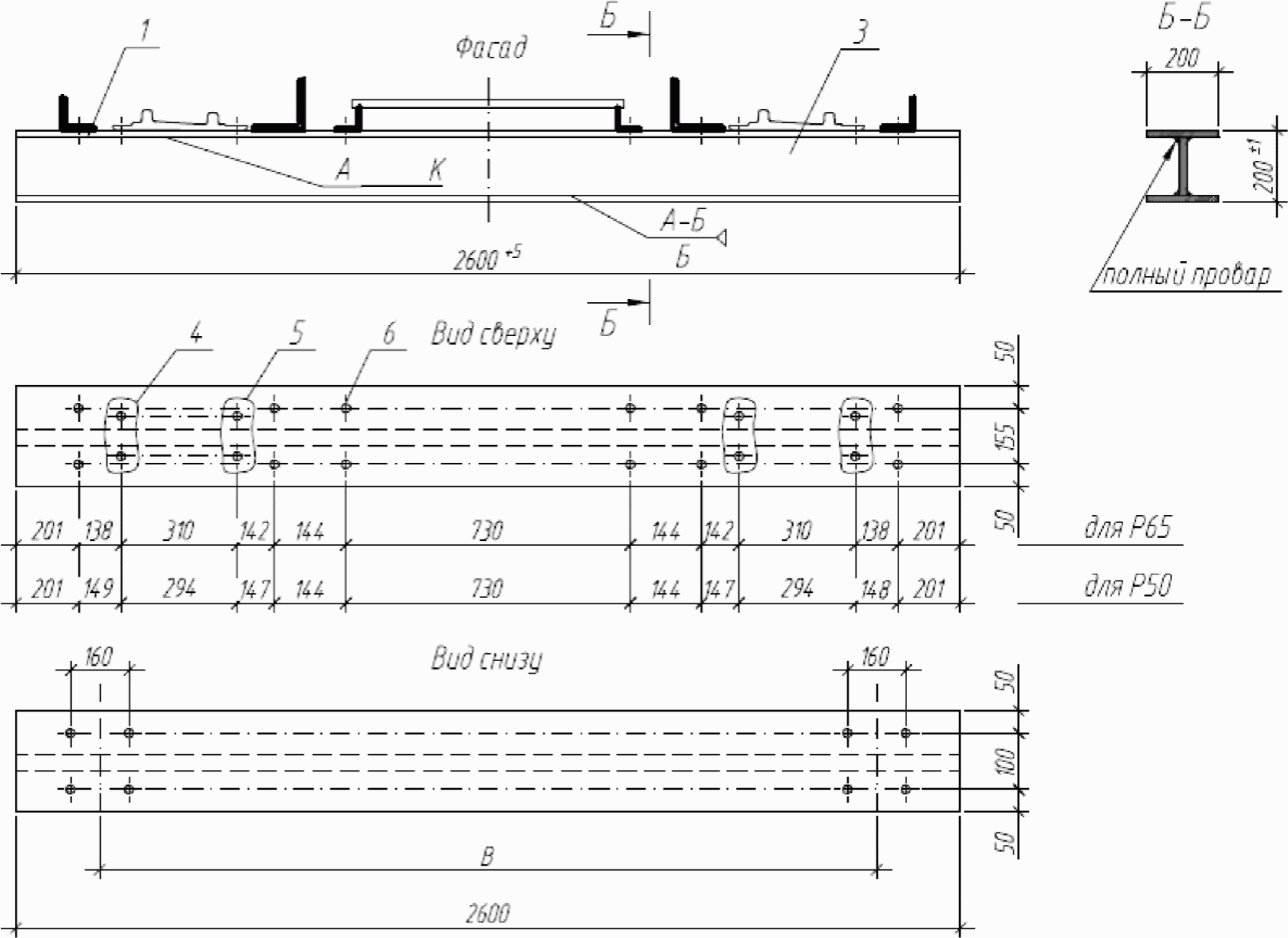

Рисунок 5.1. Мостовое полотно на металлических поперечинах

1 - рельсовая подкладка типа КД; 2 - клемма промежуточная;

3 - болт клеммный М22 длиной 75 мм; 4 - гайка путевая М22;

5 - шайба пружинная двухвитковая; 6 - болт для крепления

рельсовой подкладки М22 длиной 115 мм; 7 - гайка М22;

8 - шайба пружинная путевая; 9 - шайба клинчатая;

10 - амортизирующая кордовая прокладка под подошву рельса;

11 - амортизирующая кордовая прокладка под подкладку;

12 - текстолитовая изолирующая втулка; 13 - текстолитовая

фибровая или полиэтиленовая изолирующая втулка В22;

14 - шайба черная 22; 15 - полиэтиленовая изолирующая

прокладка; 16 - высокопрочный болт М22 длиной 70 мм с гайкой

и двумя шайбами

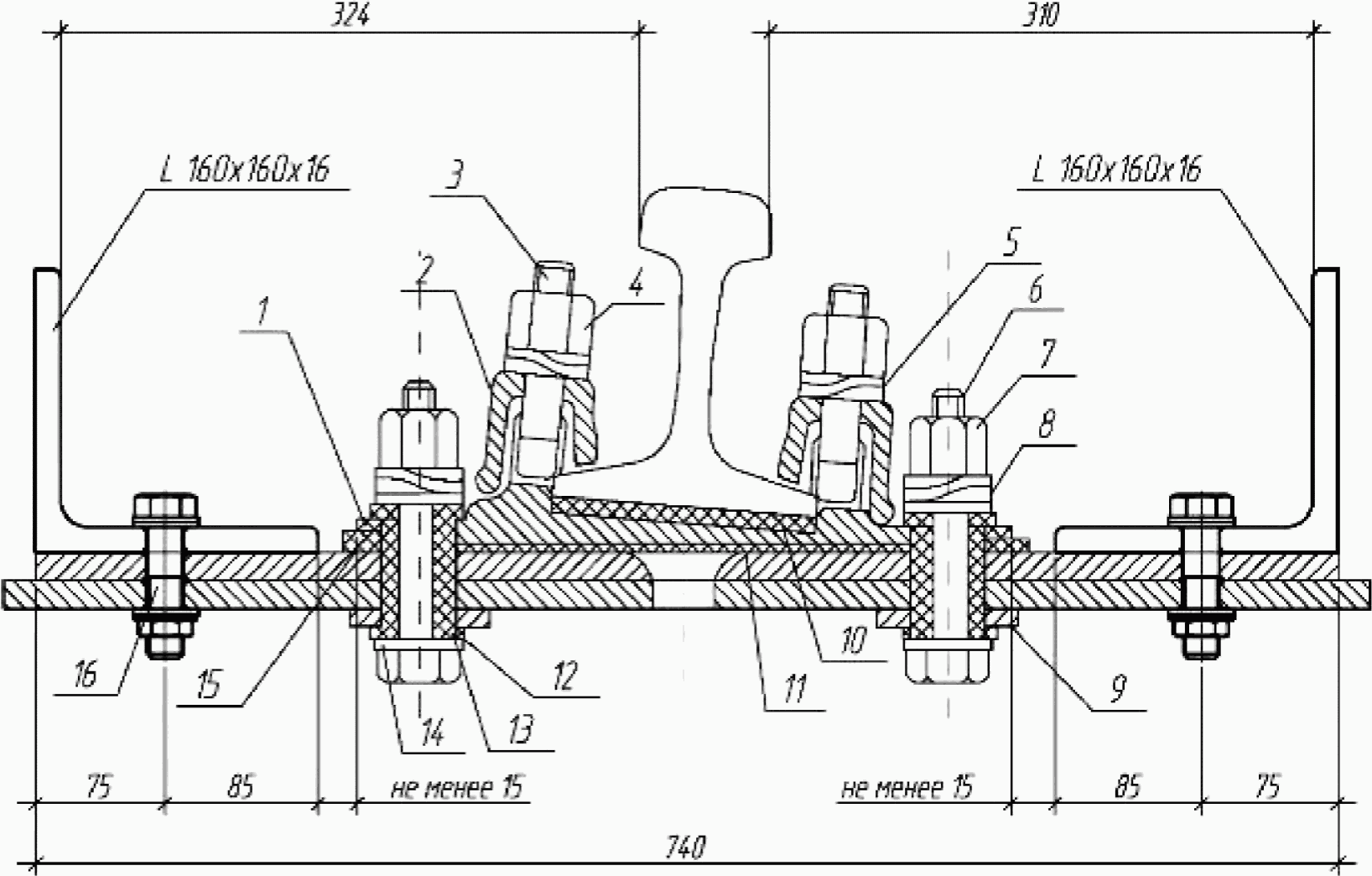

Рисунок 5.2. Крепление рельсов Р65 и охранных приспособлений

к металлическим поперечинам при автоблокировке

5.2. Боковые тротуары и убежища должны удовлетворять требованиям раздела 12 настоящей Инструкции. Внутри колеи укладывают щитовой настил из рифленого железа. Для снижения шума при проходе поездов под металлический настил при необходимости следует укладывать резиновые прокладки, а щиты настила с нижней стороны покрывать противошумной мастикой.

5.3. На существующих мостах разрешается дальнейшая эксплуатация мостового полотна на металлических поперечинах, уложенного по утвержденным индивидуальным проектам.

6. Безбалластное мостовое полотно на железобетонных плитах

6.1. Проектирование безбалластного мостового полотна должно производиться с учетом требований настоящей Инструкции, Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов, разработанной НИИ мостов и утвержденной Департаментом пути и сооружений ОАО "РЖД" 17 ноября 2005 г., СНиП и других действующих нормативных документов.

Изготовление и укладка железобетонных плит должна производиться согласно типовой документации, утвержденной ОАО "РЖД".

В настоящее время действующей является документация, разработанная ОАО "Трансмост" шифра 1835РЧ/1922РЧ "Безбалластное мостовое полотно на железобетонных плитах для металлических пролетных строений железнодорожных мостов" выпуски N 0, 1, 2, 4, 5 и 6.

При укладке на мостах стыков уравнительных по документации Проектно-технологическо-конструкторского бюро по пути и путевым машинам (ПТКБ) ЦП ОАО "РЖД" следует применять плиты безбалластного мостового полотна по документации шифра 2134 "Безбалластное мостовое полотно на железобетонных плитах для металлических пролетных строений железнодорожных мостов. Плиты безбалластного мостового полотна из сталефибробетона для укладки стыков уравнительных", разработанной ОАО "Трансмост" совместно с ОАО "ВНИИЖТ" в 2007 году.

Для устройства безбалластного мостового полотна должны применяться плиты, изготовленные в соответствии с ОСТ 32.72-97 "Плиты железобетонные безбалластного мостового полотна для металлических пролетных строений железнодорожных мостов. Общие технические указания", ГОСТ Р 52751-2007 "Плиты из сталефибробетона для пролетных строений мостов. Технические условия".

6.2. Безбалластное мостовое полотно (далее - БМП) состоит из отдельных железобетонных плит, на которые укладываются рельсовый путь и охранные приспособления. Сопряжение железобетонных плит с балками пролетных строений производится с применением прокладных слоев, типы которых приведены в документации шифра 1835РЧ/1922РЧ:

сплошной прокладной слой из армированного мелкозернистого бетона или высокопрочного раствора с модификаторами;

сплошные двухслойные прокладки из антисептированных деревянных досок и резины;

дискретное опирание в виде металлических обойм, заполненных бетоном;

другие типы слоев по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" (ЦП) и в соответствии с утвержденной им документацией.

Конструкция БМП на железобетонных плитах приведена на рисунке 6.1.

1 - плита железобетонная; 2 - главная или продольная балка;

3 - прокладной слой; 4 - высокопрочная шпилька крепления

плиты; 5 - путевой рельс со скреплениями; 6 - контруголок

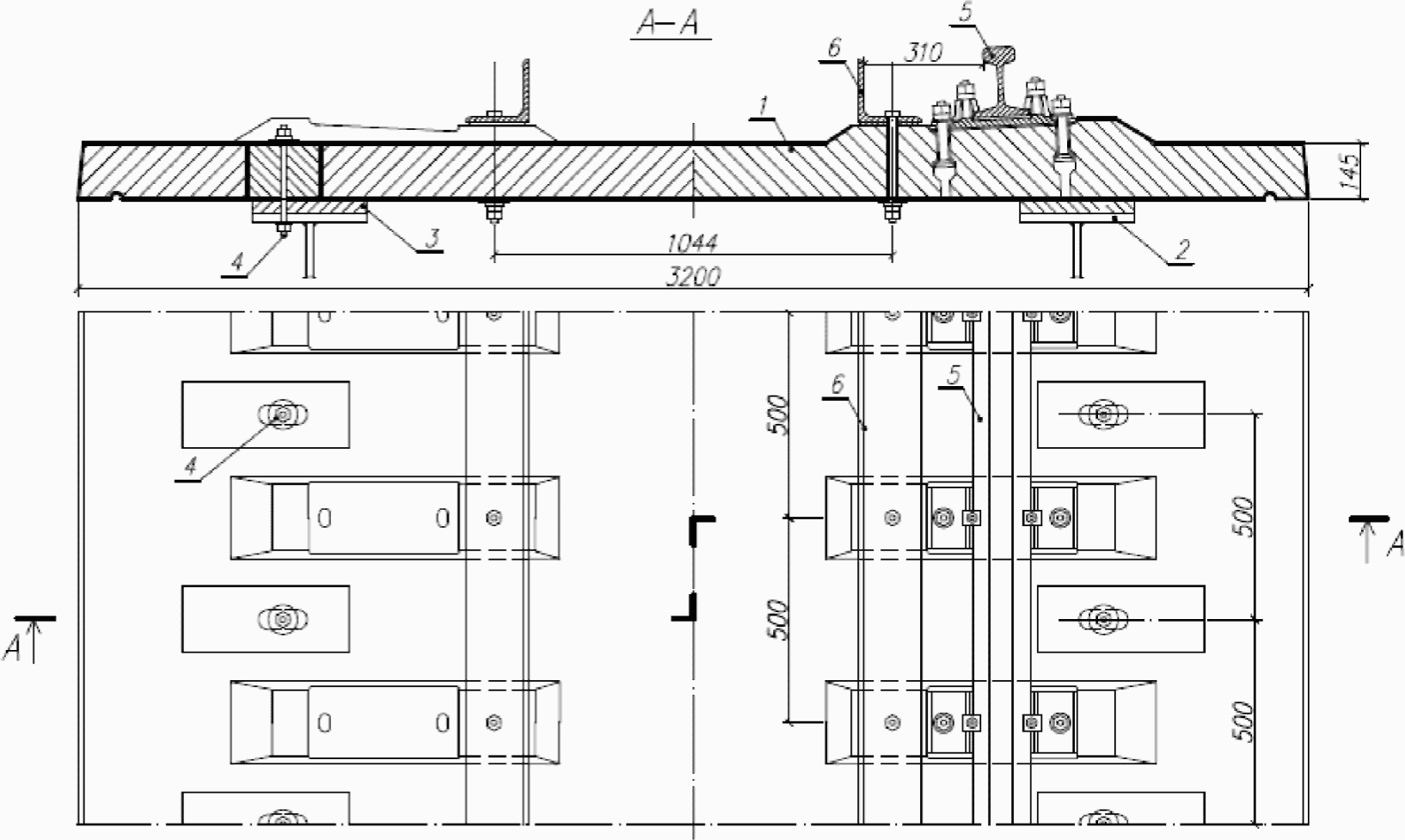

Рисунок 6.1. Безбалластное мостовое полотно

на железобетонных плитах

Примечание. На виде сверху шпильки и болты крепления контруголков не показаны.

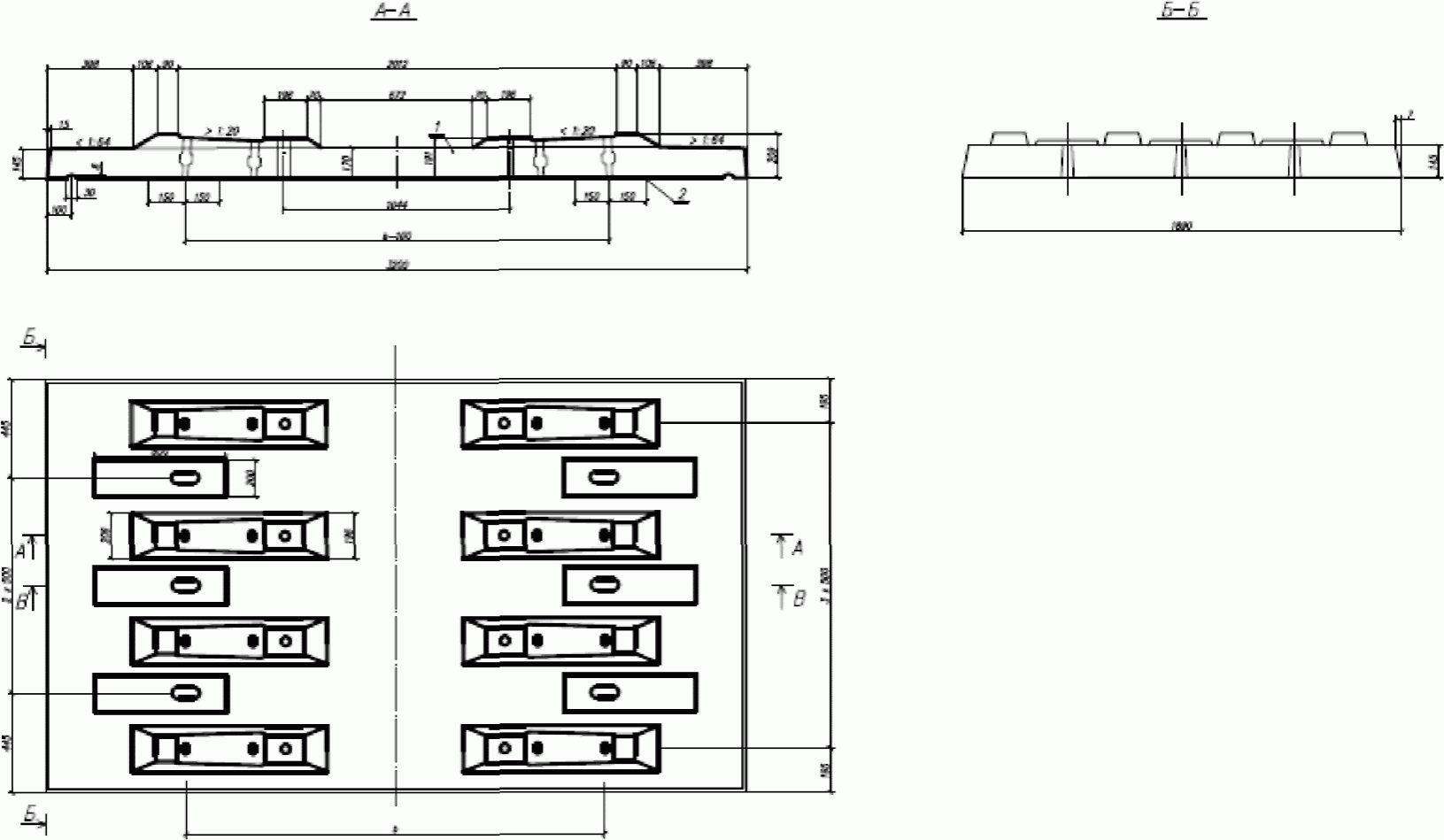

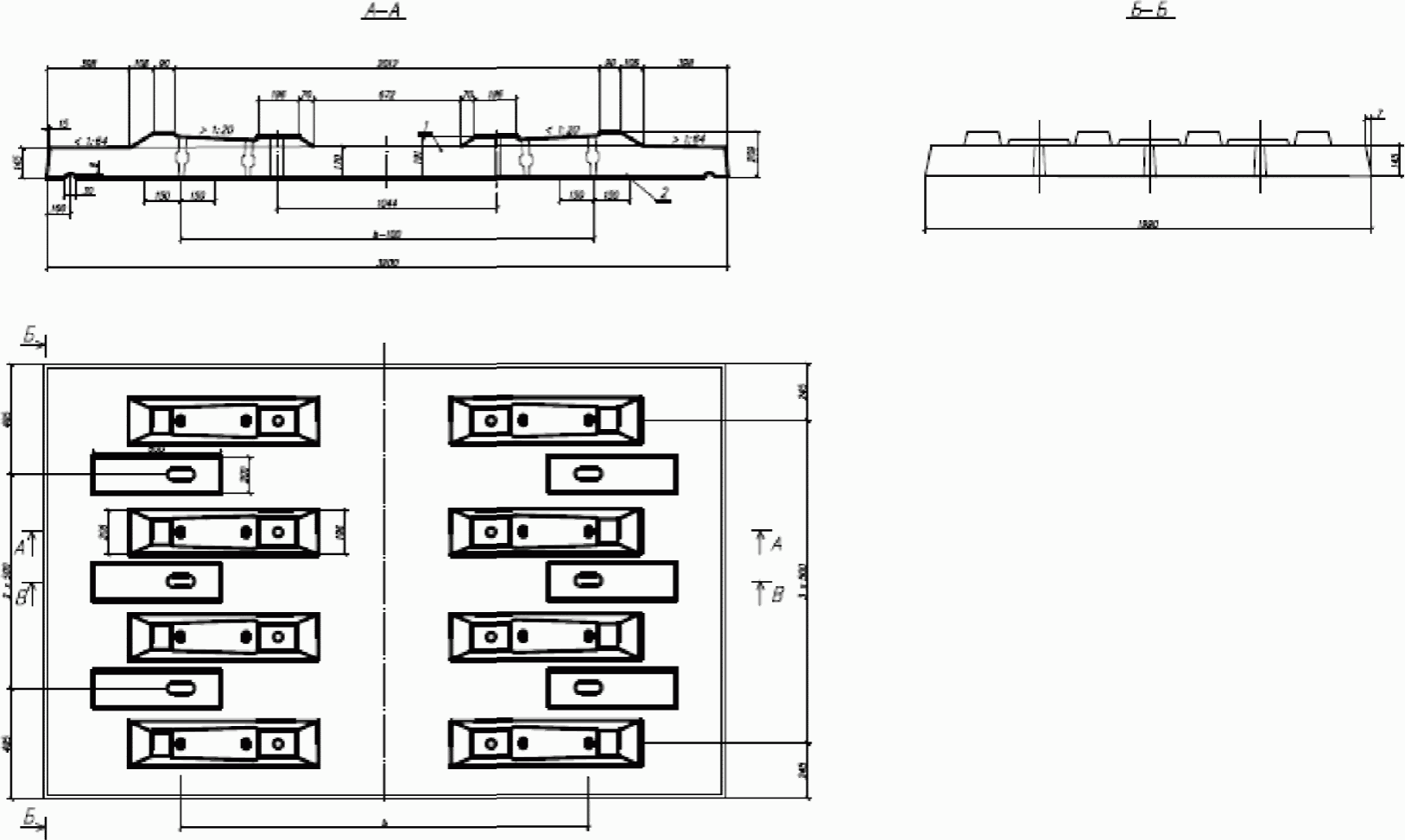

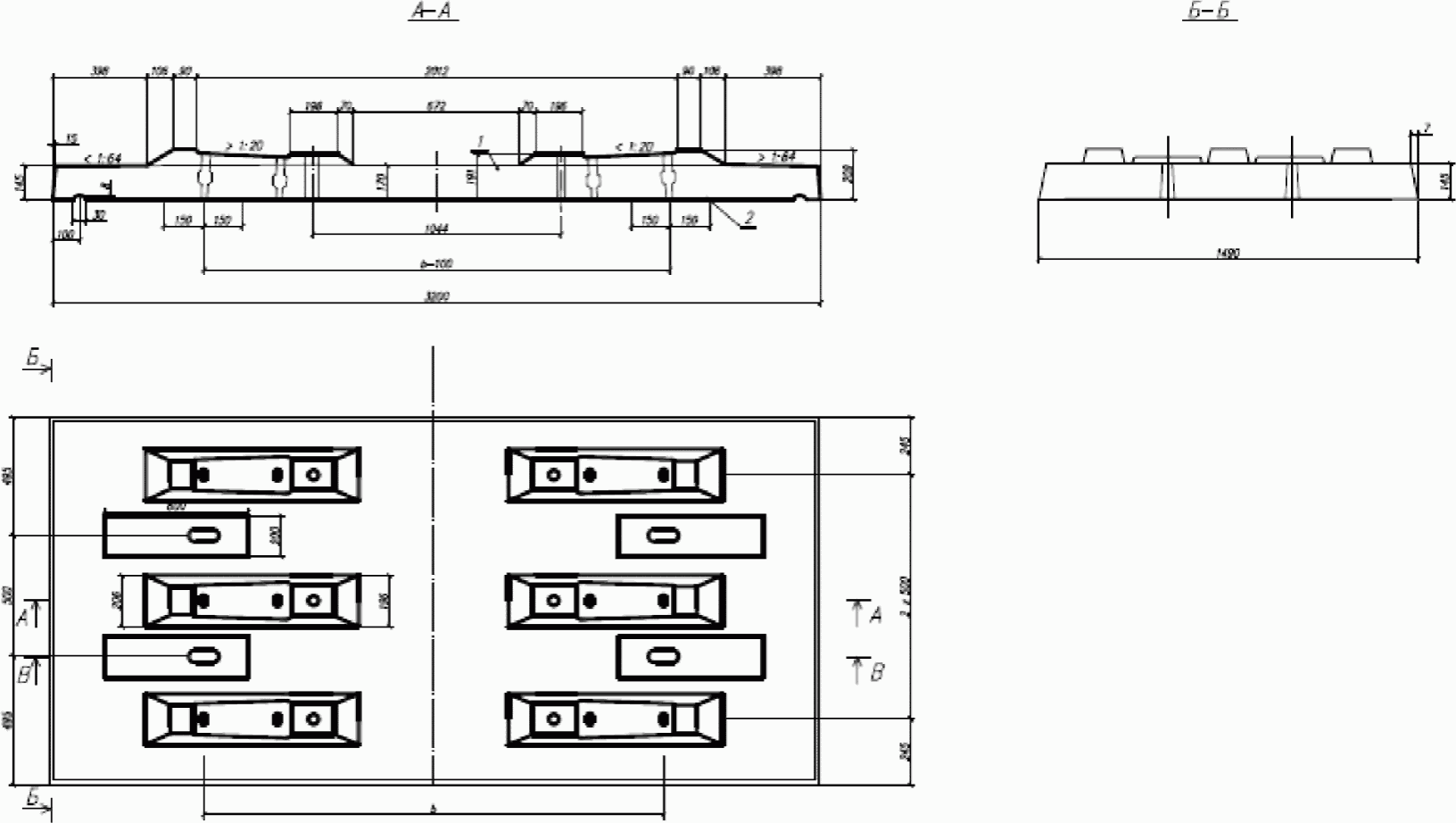

Основные данные по плитам безбалластного мостового полотна и металлическим элементам крепления мостового полотна приведены в приложениях N 9 и N 10 настоящей Инструкции.

6.3. К балкам пролетных строений плиты БМП прикрепляются высокопрочными шпильками с наружной стороны верхних продольных поясов балок. На шпильку сверху (рисунок 6.2) устанавливается гидроизоляционная резиновая прокладка и металлическая шайба, закрывающие овальное отверстие в плите. Рельсовый путь и охранные приспособления укладываются непосредственно на плиты (рисунок 6.3).

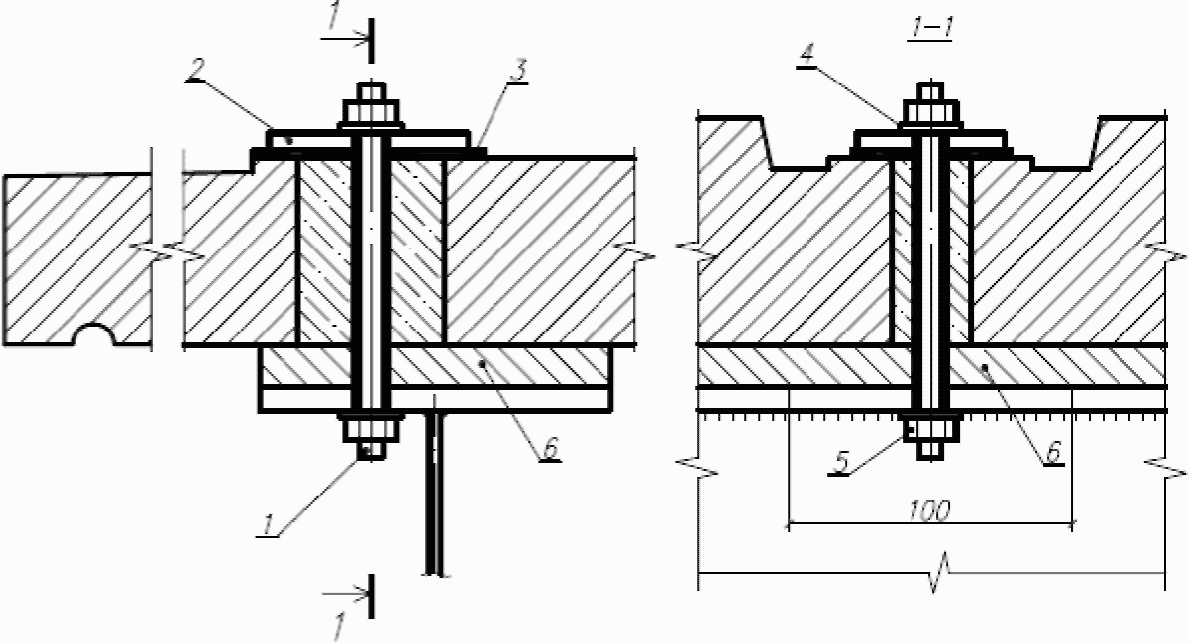

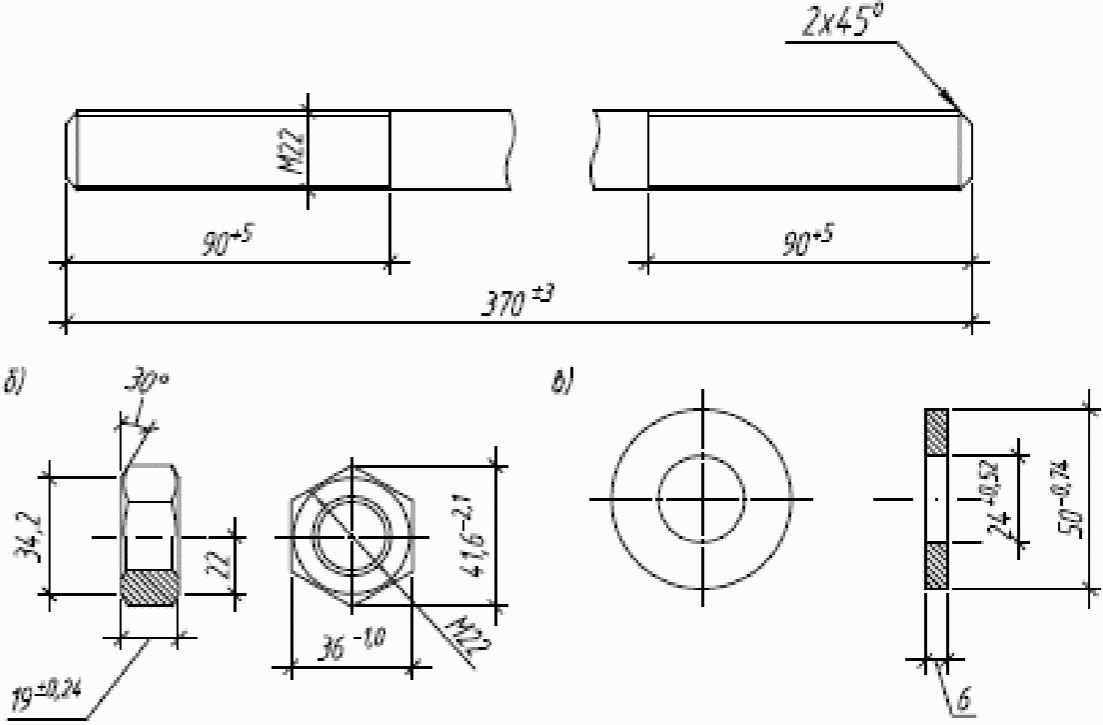

1 - высокопрочная шпилька; 2 - металлическая шайба 200 x 110

x 20; 3 - резиновая прокладка 200 x 110 x 3; 4 - шайба

высокопрочной шпильки; 5 - гайка; 6 - прокладной слой

Рисунок 6.2. Узел прикрепления плиты к балке

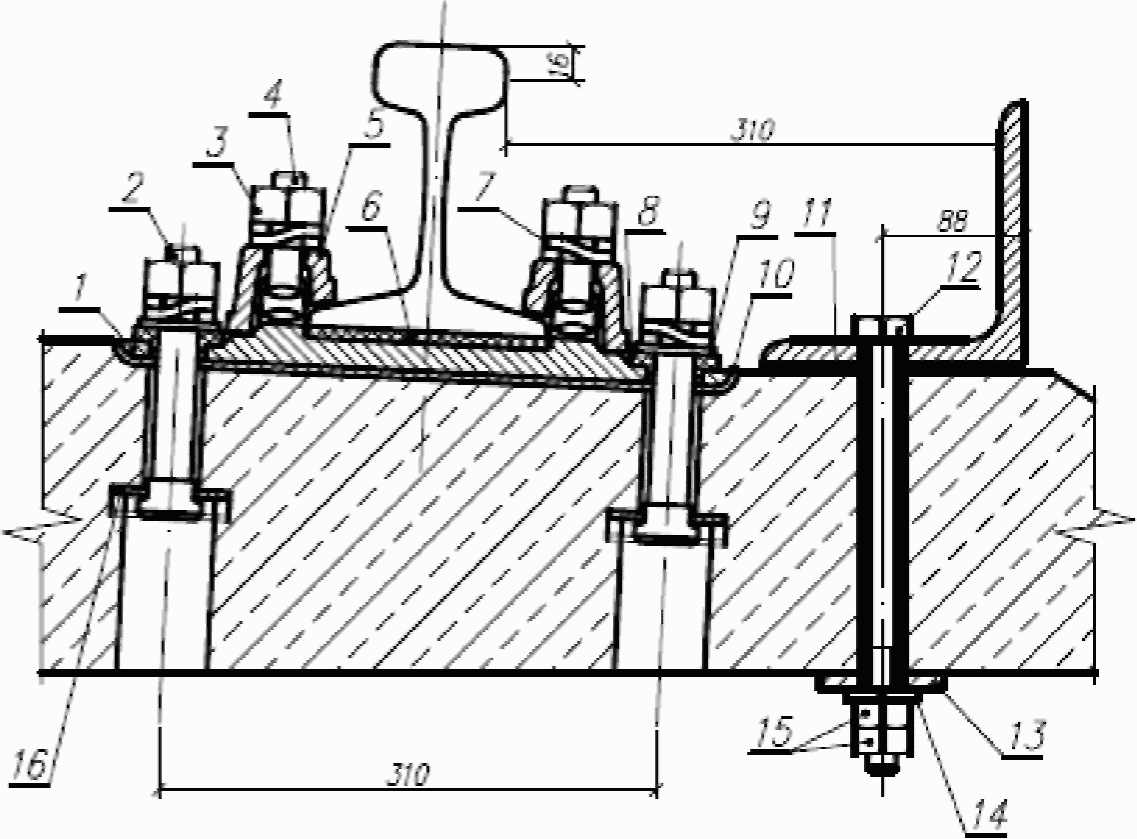

1 - рельсовая подкладка КБ-65 (КБ-50); 2 - болт закладной

М22 длиной 175 мм; 3 - гайка путевая М22; 4 - болт клеммный

М22 длиной 75 мм; 5 - клемма промежуточная; 6 - прокладка

резиновая под подошву рельса; 7 - шайба пружинная

двухвитковая; 8 - втулка текстолитовая изолирующая;

9 - скоба для изолирующей втулки или шайба черная 22;

10 - резиновая прокладка под подкладку; 11 - резиновая

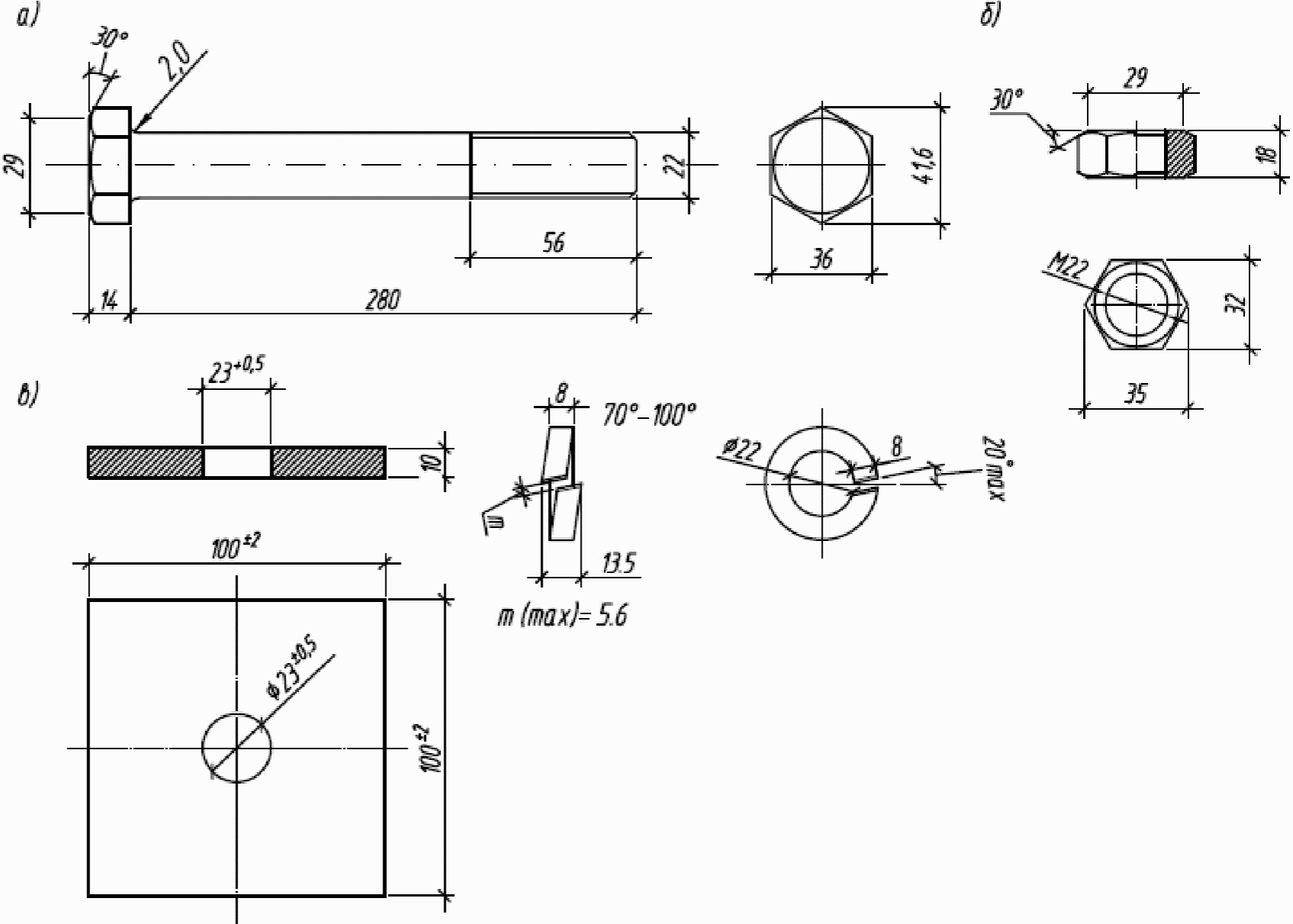

прокладка под контруголок; 12 - болт М22 прикрепления

контруголка длиной 280 мм; 13 - шайба индивидуальная 100 x

100 x 10 мм; 14 - шайба пружинная; 15 - гайка М22;

16 - шайба опорная

Рисунок 6.3. Крепление рельсов и контруголков к плите

Усилия прижатия высокопрочными шпильками плит безбалластного мостового полотна к балкам пролетных строений в зависимости от типа сопряжения железобетонных плит с балками пролетных строений должны быть не менее:

8 тс при сплошном прокладном слое из армированного мелкозернистого бетона или высокопрочного раствора с модификаторами или дискретном опирании плит на металлические обоймы, заполненные бетоном;

12 тс в случае опирания плит на сплошные двухслойные прокладки из антисептированных деревянных досок и резины.

6.4. Охранные приспособления в виде контруголков укладывают на мостах при длине безбалластного мостового полотна более 5 м. В пределах челноков рекомендуется укладывать специальные железобетонные или челноковые шпалы (ТУ 5864-004-01124323-2000 "Шпалы железобетонные предварительно напряженные для челноков на мостах. Технические условия", ТУ 5864-095-01115863-2013 "Шпала железобетонная типа II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале подтипа Ш-АРС-Ч. Технические условия").

Рельсовый звеньевой или бесстыковой путь при раздельном клеммно-болтовом (типа КБ) креплении к плите укладывается из рельсов типа Р75, Р65, Р50 по ОСТ 32.72-97.

На подходах к мосту не менее чем по 50 м с каждой стороны должен быть уложен щебеночный балласт, независимо от рода балласта на перегоне.

Боковые тротуары и убежища устраивают так же, как и при мостовом полотне с деревянными поперечинами (раздел 12 настоящей Инструкции).

7. Мостовое полотно на деревянных пролетных строениях

7.1. Мостовое полотно на деревянных пролетных строениях должно устраиваться согласно рисунку 7.1. Деревянные поперечины (мостовые брусья сечением 20 x 24 см или окантованные на два канта бревна высотой не менее 20 см с шириной верхней постели не менее ширины рельсовой подкладки) должны быть уложены строго по наугольнику с расстоянием между боковыми торцами мостовых брусьев 10 - 15 см, а между окантованными бревнами - 10 см. В местах опирания на деревянные прогоны поперечины должны иметь врубки глубиной 2 - 3 см и прикрепляться к прогонам болтами диаметром 19 - 22 мм.

слева - при наличии боковых тротуаров и контррельсов;

справа - без боковых тротуаров и контррельсов; 1 - доски

настила бокового тротуара сечением 20 x 5 см; 2 - лист

из кровельного железа шириной 240 мм; 3 - противопожарная

засыпка из щебня или гравия; 4 - доски настила сечением

20 x 3 см; 5 - бортовой брус сечением 10 x 10 см;

6 - противоугонный (охранный) брус сечением 20 x 15 см;

7 - болт крепления мостовых брусьев (поперечин) диаметром

19 - 22 мм; 8 - болт крепления противоугонного (охранного)

бруса диаметром 19 - 22 мм; 9 - контррельс

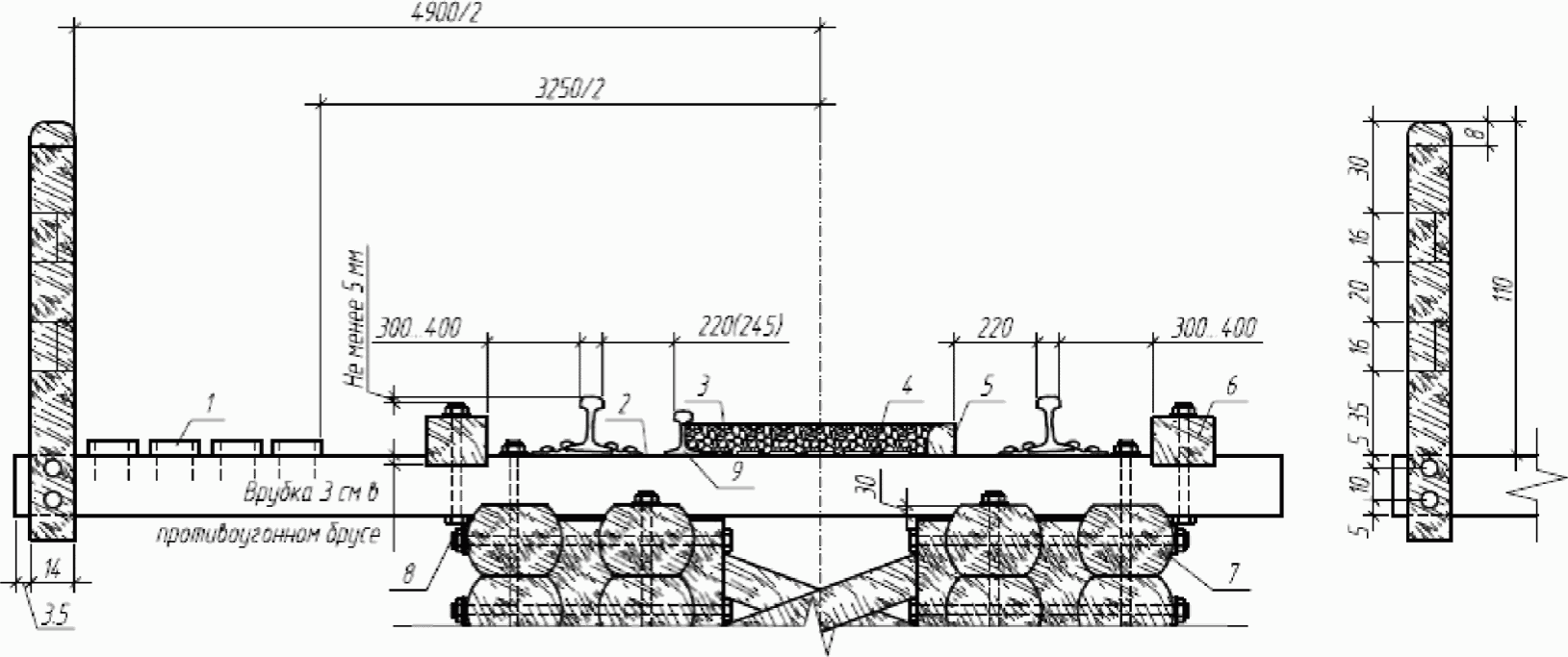

Рисунок 7.1. Мостовое полотно на деревянных

пролетных строениях

Примечание. На деревянных мостах общей сети железных дорог (кроме ветвей и подъездных путей) охранные приспособления должны устраиваться так же, как и на металлических мостах с деревянными мостовыми брусьями.

7.2. Контруголки (контррельсы) должны быть уложены на всех мостах с деревянными поперечинами (мостовыми брусьями) при длине мостового полотна более 5 м или расположении их в кривых радиусом менее 1000 м.

7.3. Между контррельсами (контруголками), а при их отсутствии между специальными бортовыми брусьями в противопожарных целях засыпают щебень или гравий по настилу из досок 20 x 3 см. Пространство между путевым рельсом и контррельсом (бортовым брусом) покрывают кровельным железом. На линиях с автоблокировкой в контррельсах устраивают изолирующие стыки вне пределов участка, на котором уложены листы кровельного железа между рельсами и контррельсами.

7.4. Боковые тротуары и убежища устраивают на длинных поперечинах с укладкой настила из досок сечением 20 x 5 см.

В настоящее время на сети железных дорог не строят новых деревянных мостов, а эксплуатируемые мосты при возможности переустраивают на постоянные сооружения. Содержание деревянных мостов практически сводится к предупреждению развития гнили, проведению противопожарных мероприятий и поддержанию сооружений в рабочем состоянии до их переустройства.

8. Путь на железнодорожных мостах и подходах к ним

8.1. Путь на мостах и подходах к ним в отношении норм содержания по ширине колеи и уровню должен удовлетворять тем же требованиям, что и на прилегающем перегоне, и содержаться в соответствии с Инструкцией по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р, а при движении поездов со скоростями 141 - 250 км/ч - в соответствии с Правилами технической эксплуатации железных дорог Российской Федерации, утвержденными приказом Минтранса России от 21 декабря 2010 г. N 286.

8.2. Профиль рельсового пути на мосту должен иметь плавное очертание. В каждом пролете металлических мостов стрела подъема рельсов должна быть равна, как правило, 1/2000 длины пролета, но не более 1/1000 пролета. На железобетонных пролетных строениях рельсовому пути должен придаваться подъем только в случаях, предусмотренных проектом.

8.3. Содержание верхнего строения пути в прямых участках с возвышением одного рельса над другим на 6 мм при езде на балласте допускается на всех мостах, а при езде на мостовых брусьях или безбалластных железобетонных плитах - только на мостах длиной не более 25 м с ездой поверху. При езде на мостовых брусьях возвышение в 6 мм достигается соответствующей прирубкой брусьев или укладкой плоских металлических прокладок толщиной 6 мм под рельсовые подкладки, а при езде на безбалластных железобетонных плитах - укладкой регулировочных подкладок под рельс. Перечень мостов, на которых разрешается содержание одной нитки рельсового пути на 6 мм выше другой, утверждается приказом начальника дистанции пути.

8.4. На мостах с безбалластным мостовым полотном на прямом участке ось пути не должна отклоняться от оси пролетного строения на величину более 30 мм, в кривых фактическое отклонение оси пути от проектного положения не должно превышать 20 мм. При больших отклонениях необходимо проверять расчетом их допустимость по условиям грузоподъемности пролетных строений и прочности мостовых брусьев. Во всех случаях расстояние от оси пути до элементов конструкции пролетного строения с ездой понизу должно быть не менее установленных ГОСТ 9238-2013 "Габариты железнодорожного подвижного состава и приближения строений".

8.5. На больших мостах и на всех мостах с разводными пролетами, а также на подходах к указанным мостам, необходимо укладывать термоупрочненные рельсы типа Р65. На остальных мостах укладывают те же рельсы, что и на перегонах в соответствии с Инструкцией по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р.

На больших и средних мостах не допускается эксплуатация дефектных рельсов, пропустивших сверхнормативный тоннаж, а на металлических пролетных строениях - рельсов, имеющих волнообразный износ более 0,3 мм.

Укладка на мостах и на подходах к ним разных типов рельсов и рельсовых рубок не допускается (кроме временных при производстве ремонтных работ и временного восстановления рельсовой плети). Перекладка рельсов с переменой рабочего канта на мостах длиной более 25 м, включая подходы к ним, не допускается.

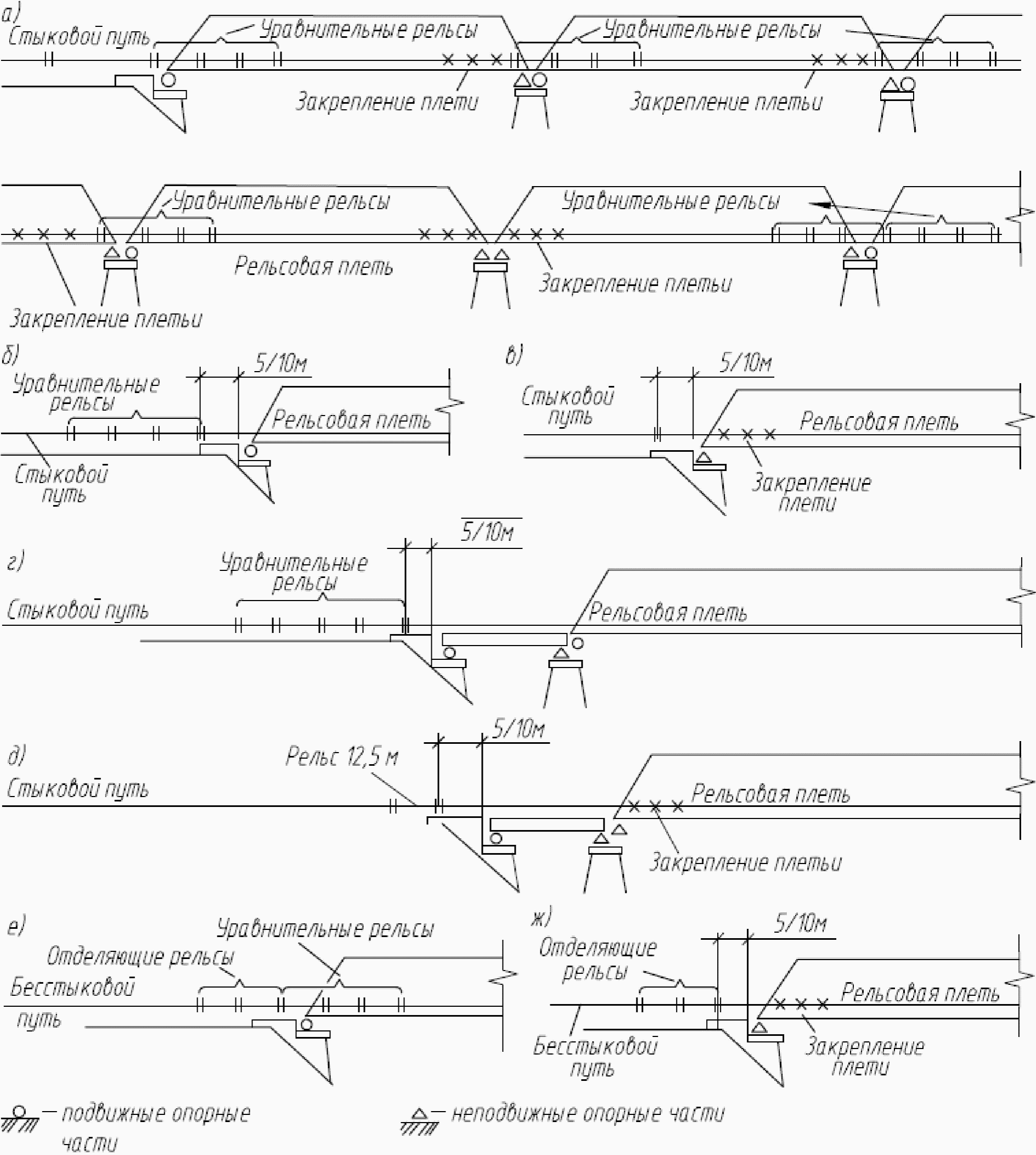

8.6. На мостах должен укладываться бесстыковой рельсовый путь или звеньевой с рельсами длиной 25 м. Возможность и условия укладки бесстыкового рельсового пути на мостах устанавливается проектом в соответствии с Инструкцией по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

На мостах с уравнительными приборами, стыками уравнительными или уравнительными рельсами в пределах температурного пролета рельсы могут быть сварены.

Разрешается в отдельных случаях по согласованию с начальником службы пути дирекции инфраструктуры соединять концы рельсовых плетей с концами рельсов уравнительных приборов или уравнительных стыков шестидырными накладками с установкой полного комплекта высокопрочных стыковых болтов, затянутых с крутящим моментом 1100 Н·м. Зазоры в таких стыках должны быть нулевыми.

8.7. При костыльном скреплении рельсы и подкладки на мостах и на подходах к ним прикрепляют на каждом конце мостовых брусьев или шпал полным количеством костылей.

При раздельном промежуточном скреплении для железобетонных и деревянных шпал рельсы на мостах закрепляют так же, как и на подходах. Конструкция верхнего строения пути, как при звеньевом, так и бесстыковом пути должна обеспечивать возможность продольного перемещения подвижных концов пролетных строений без передачи дополнительных усилий на рельсовый путь.

При звеньевом пути:

на однопролетных и многопролетных мостах с ездой на балласте с длинами пролетных строений до 33,6 м (включительно) и на железобетонных арочных мостах рельсы крепятся равномерно по их длине с затяжкой болтов крутящим моментом 150 - 200 Н·м;

на однопролетных и многопролетных мостах с ездой на балласте с длинами пролетных строений свыше 33,6 м, а также при безбалластной езде (независимо от длины пролетных строений) на мостах без уравнительных приборов (стыков, уравнительных рельсов) должна быть обеспечена возможность продольного перемещения подвижных концов пролетных строений без передачи дополнительных усилий на рельсовый путь. При этом у неподвижных концов пролетных строений рельсы закрепляют на длине 10 - 15 м затягиванием гаек клеммных болтов с приложением крутящего момента 150 - 200 Н·м. Для обеспечения перемещения пролетных строений относительно рельсового пути клеммы рельсовых скреплений подрезают по обеим лапкам (рисунок 8.1). Величина подрезки лапок клемм зависит от толщины применяемых упругих прокладок. При этом величина подрезки лапки со стороны рельса должна быть больше на 1 мм. При мостовом полотне с металлическими поперечинами или безбалластными железобетонными плитами для облегчения продольного перемещения пролетных строений относительно рельсового пути следует укладывать дополнительные П-образные металлические пластины толщиной 2 мм между подошвой рельса и резиновой подрельсовой прокладкой (рисунки 8.2 и 8.3). Основные размеры П-образных металлических пластин в зависимости от типов рельсовых скреплений приведены в таблице 8.1.

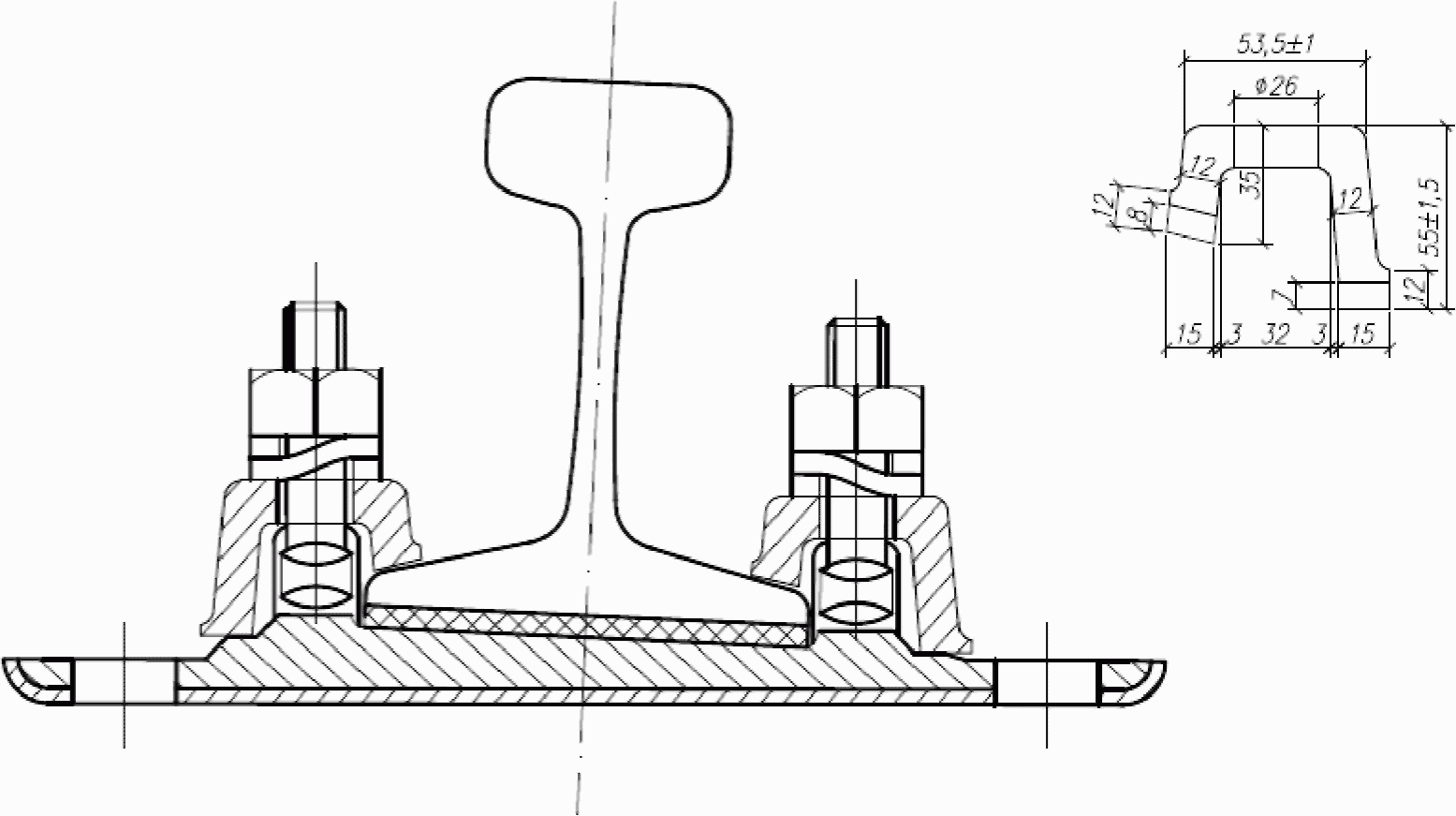

Рисунок 8.1. Рельсовые скрепления КБ65 (КД65) с подрезанными

лапками клемм

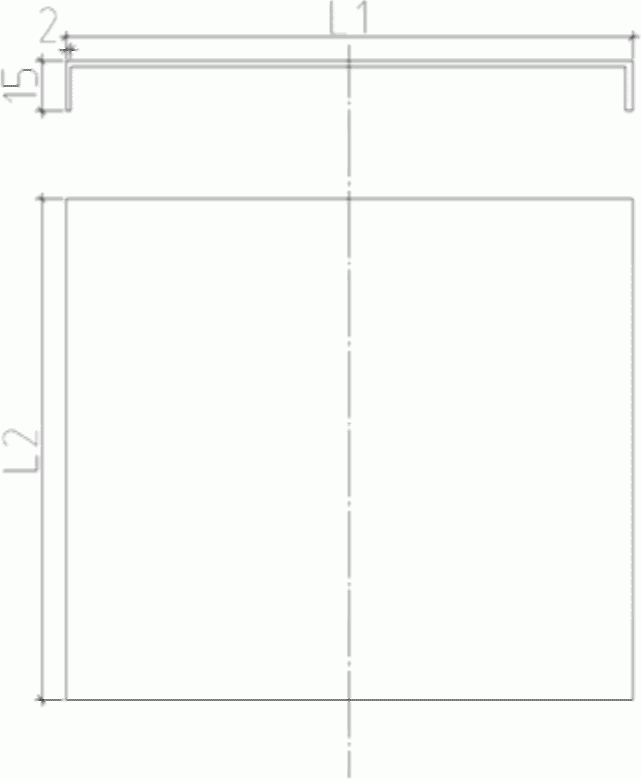

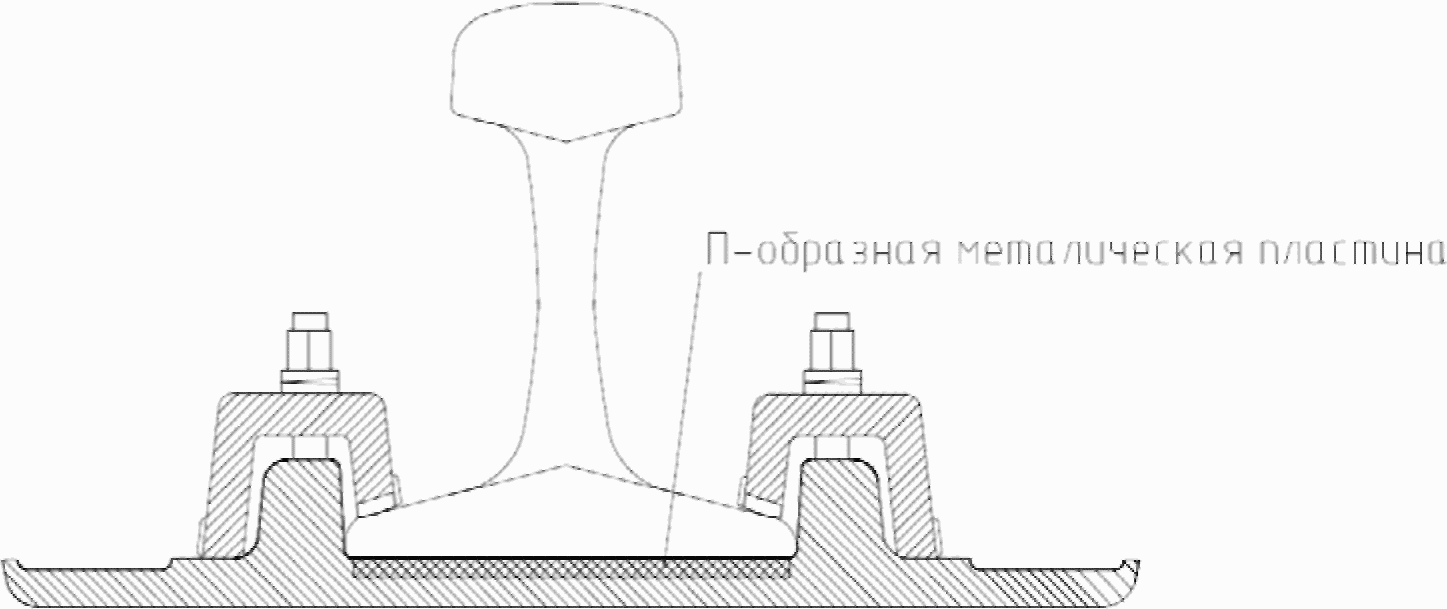

Рисунок 8.2. П-образная металлическая пластина

Рисунок 8.3. Монтажная схема рельсового скрепления

с П-образной металлической пластиной под подошвой рельса

Таблица 8.1

РАЗМЕРЫ

П-образных металлических пластин

Обозначения	L, мм	L₁, мм	L₂, мм	Масса, кг	Применяемость
ЦП 564	196	170	150	0,23	КБ-65, ЖБР-65ш
-1	221	195	150	0,52	КД-65
-2	226	200	150	0,53	ЖБР-65, ЖБР-65ш
-3	248	222	145	0,56	АРС-4

При бесстыковом пути длины участков с защемлением подошвы рельса (затянутыми клеммами) и без защемления подошвы рельса (подрезанными лапками клемм), а также с уменьшенным погонным сопротивлением рельсового пути на участках с установленными под рельсы П-образными металлическими пластинами определяют в соответствии с подпунктами 2.8.5, 2.8.6, 2.8.10, 2.8.12 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р (см. раздел 11 настоящей Инструкции).

На мостах и на подходах к ним также применяются рельсовые скрепления АРС (рисунок 8.4), ЖБР-65, ЖБР-65Ш, W30 (Vossloh), Pandrol-350. Виды рельсовых скреплений приведены в приложении 3 Инструкции по текущему содержанию пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р.

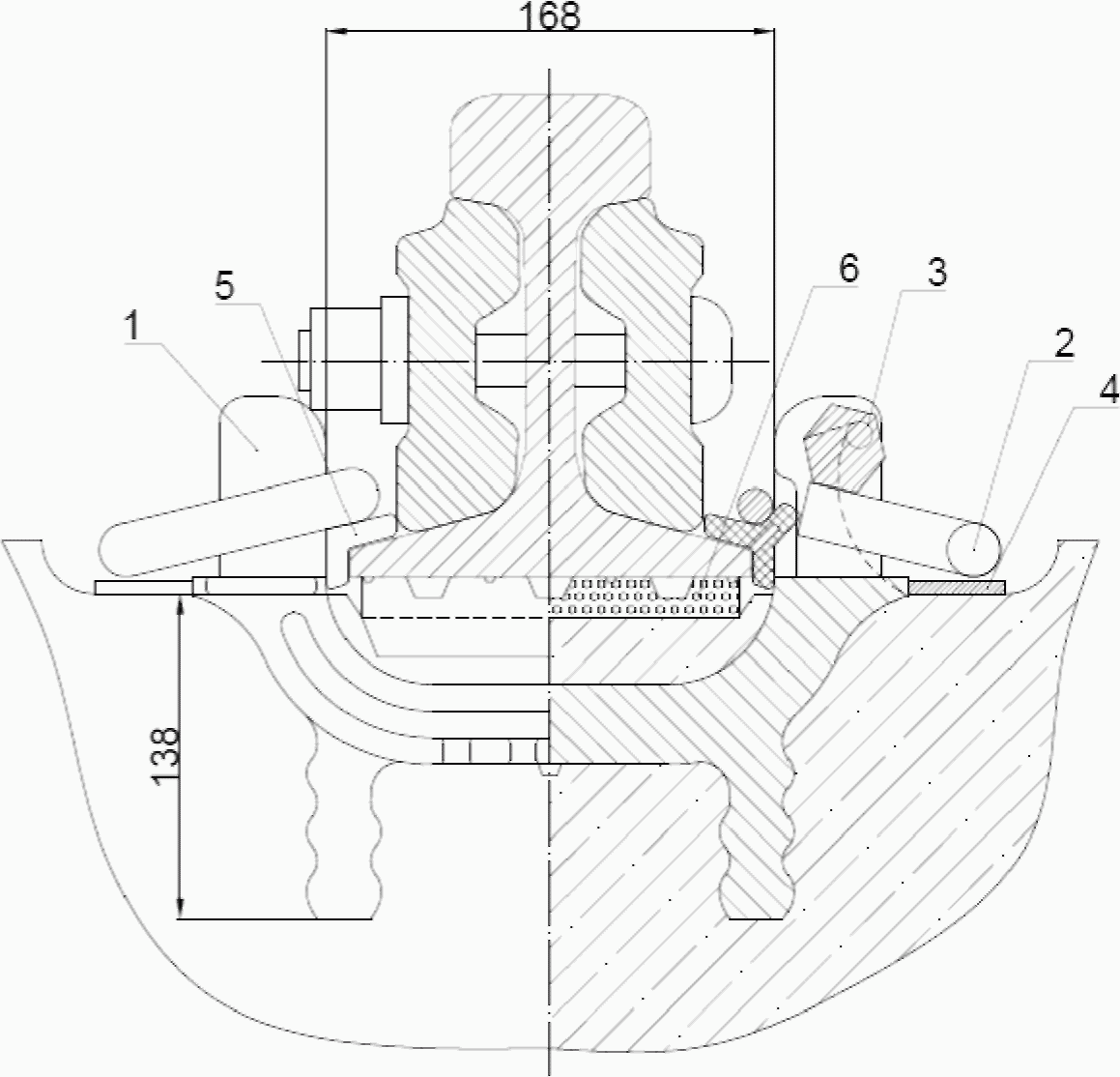

1 - анкер; 2 - клемма; 3 - монорегулятор (на третьей

позиции); 4 - подклеммник; 5 - изолирующий уголок;

6 - подрельсовая прокладка

Рисунок 8.4. Общий вид анкерного скрепления АРС

8.8. Стыки рельсов на мостах необходимо располагать по наугольнику и перекрывать шестидырными двухголовыми накладками, соответствующими типу рельсов, с постановкой полного количества болтов. Рельсовые зазоры должны иметь величину, соответствующую нормам Инструкции по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р.

При езде на мостовых брусьях стыки рельсов могут располагаться как на весу, так и на брусьях. На мостах с ездой на балласте стыки рельсов располагаются на весу, а при езде на металлических поперечинах и железобетонных плитах - по проекту.

Рельсовые стыки запрещается располагать ближе 2 м от концов пролетных строений, а в арочных мостах - от деформационных швов и замка свода. Не разрешается также располагать стыки рельсов над разрывами продольных балок и над поперечными балками.

8.9. Передача угона рельсового пути с подходов на мост не допускается. В случае, если при полном закреплении рельсового пути на подходах наблюдается угон в пределах самого моста, то закрепление рельсового пути от угона на многопролетном мосту с безбалластными конструкциями мостового полотна проводится в соответствии с проектом укладки плит БМП, при езде на балласте - так же, как на перегоне.

Закрепление пути от угона не должно препятствовать температурному перемещению пролетных строений относительно рельсов при отсутствии уравнительных приборов, для чего противоугоны следует размещать со стороны неподвижных опорных частей.

На мостах с полотном на деревянных брусьях противоугоны ставят у брусьев, прикрепленных противоугонными уголковыми коротышами, а при езде на балласте - так же, как на перегоне. При езде на металлических поперечинах и безбалластных железобетонных плитах путь закрепляют с помощью соответствующего затягивания клемм прикрепления рельсов.

8.10. На металлических мостах с температурным пролетом более 100 м, а при годовой амплитуде температуры рельсов не превышающей 90 °C, - более 110 м необходимо укладывать уравнительные приборы, стыки уравнительные или сезонные уравнительные рельсы, количество которых определяется проектом (приложения N 11, 12, 13 настоящей Инструкции).

За температурный пролет принимается расстояние от неподвижных опорных частей одного пролетного строения до неподвижных опорных частей смежного пролетного строения или до шкафной стенки устоя. В консольных мостах учитываются только опорные части, расположенные на опорах и устоях. В арочных мостах (без затяжки) температурный пролет равен половине пролета арки. Размеры температурных пролетов при различных схемах мостов показаны на рисунке 8.5.

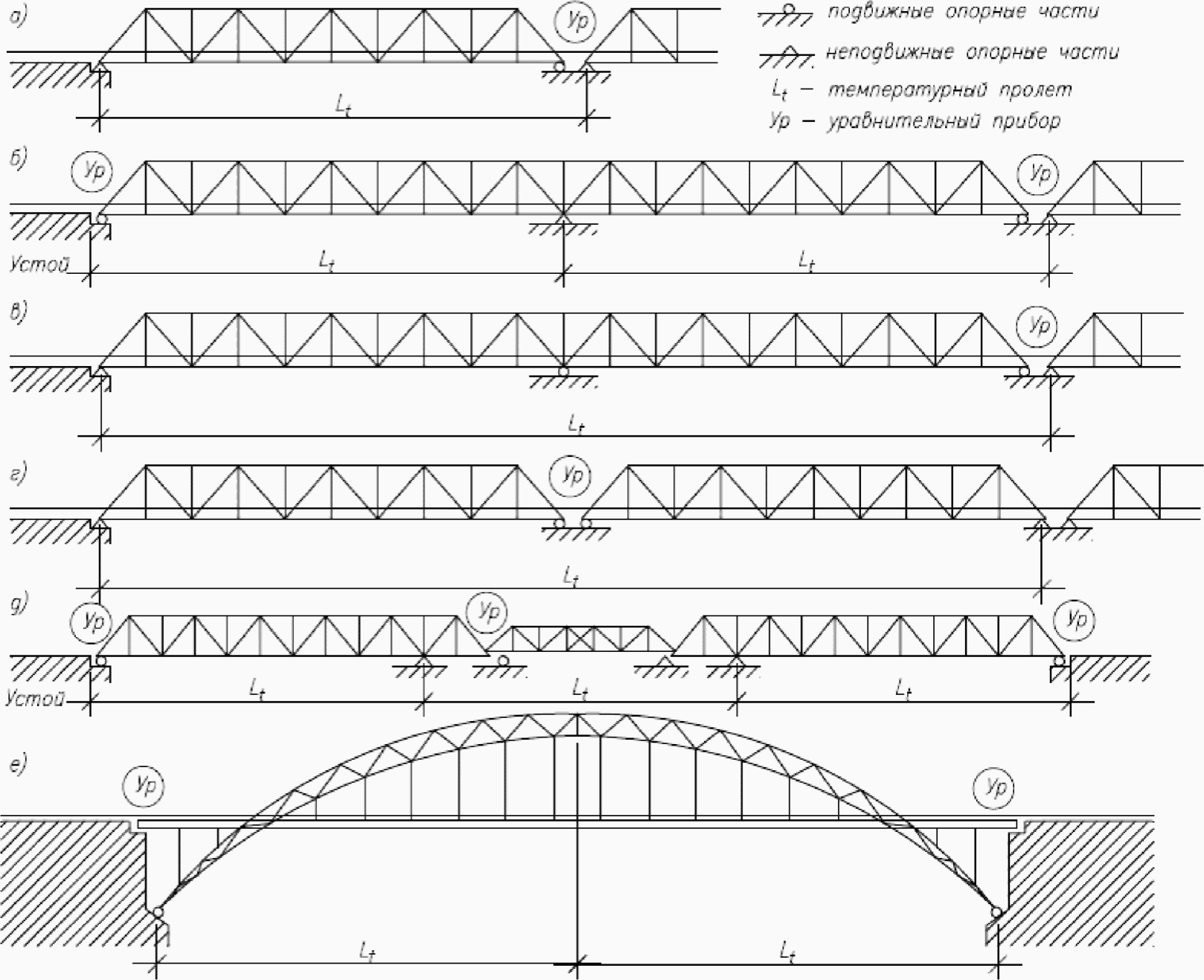

Рисунок 8.5. Температурные пролеты при различных схемах

мостов (закрепление рельсового пути на подходах и пролетных

строениях не показано)

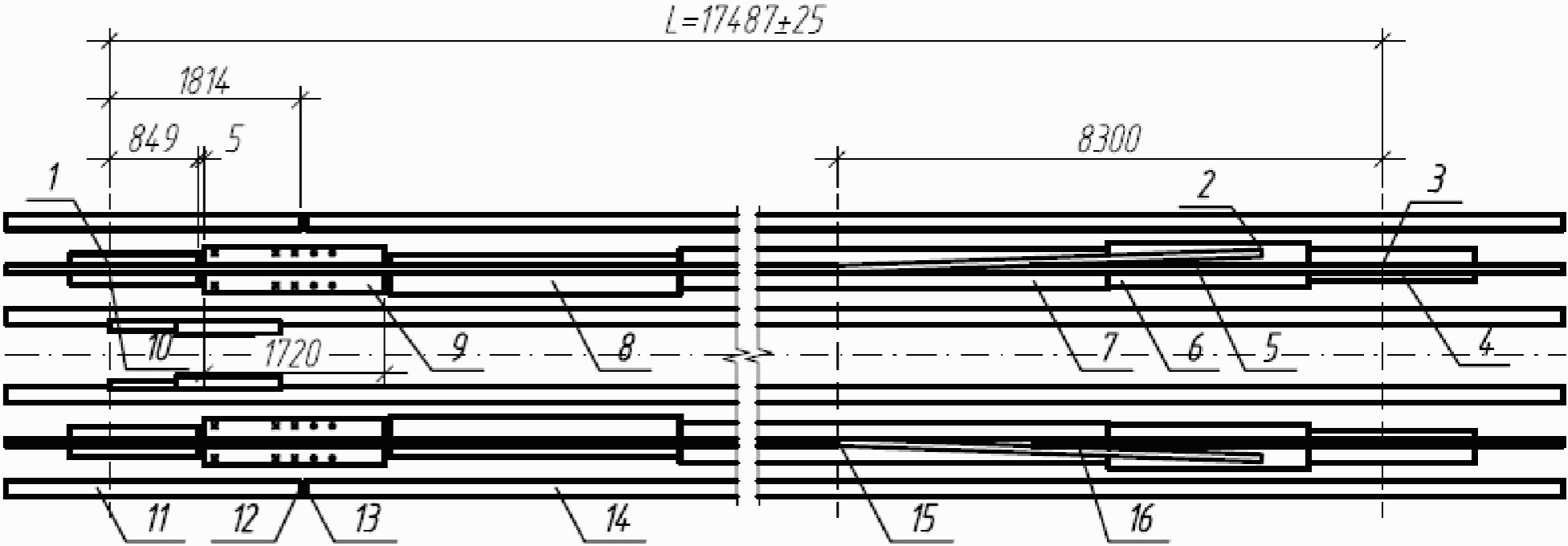

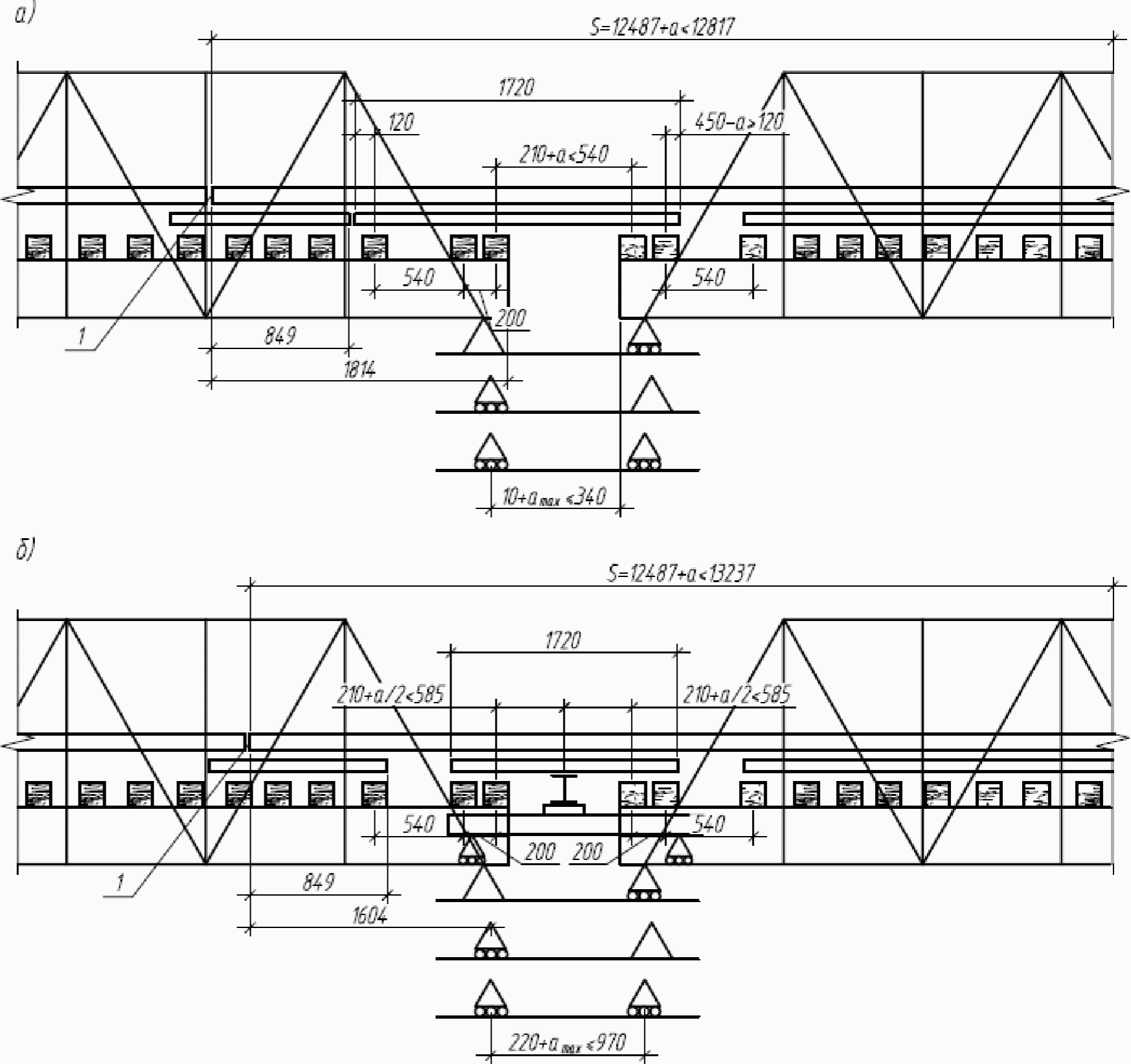

В каждый температурный пролет укладывают по одному комплекту уравнительных приборов, стыков уравнительных или сезонных рельсов.

Уравнительные приборы должны применяться типа Р65. Тип стыков уравнительных определяют в соответствии с указаниями Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

Эксплуатация уравнительных приборов Р50 допускается до замены рельсов на мосту.

Укладка уравнительных приборов, уравнительных стыков или уравнительных рельсов производится по проектам в соответствии с Правилами и технологией укладки уравнительных стыков на мостовых переходах. Основной особенностью при содержании пути являются работы по предупреждению угона рельсовых плетей, угона рельсового пути с подходов на мост и по своевременной замене сезонных уравнительных рельсов.

8.11. Рельсовые замки на концах подъемных (поворотных) пролетных строений разводных мостов должны обеспечивать быстрое и надежное соединение рельсов, а также плавный (без ударов) проход подвижного состава. Замки должны применяться типа Р65 и тяжелее (приложение N 14) настоящей Инструкции по проектам, утвержденным Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД". Ранее уложенные замки типа Р50 разрешается сохранить впредь до замены рельсов на мосту.

9. Охранные приспособления

9.1. Контруголки (контррельсы) укладывают:

на мостах с ездой на балласте (кроме путепроводов), имеющих полную длину более 50 м или расположенных на кривых радиусом менее 600 м;

на путепроводах с ездой на балласте при полной длине сооружений более 25 м или расположенных на кривых радиусом менее 1000 м;

на мостах и путепроводах с ездой на металлических или деревянных поперечинах (мостовых брусьях), безбалластных железобетонных плитах при длине мостового полотна более 5 м.

Кроме того, на участках путей, расположенных под путепроводами (в том числе и специальными - для пропуска трубопроводов, силовых кабелей и т.п.) и пешеходными мостами с опорами стоечного типа при расстоянии от оси пути до ближайшей грани стоечной опоры менее 3 м, контруголки (контррельсы) необходимо укладывать на протяжении ширины путепровода (пешеходного моста) и далее сводить челноком так же, как и на мостах.

На многопутных мостах при наличии сплошного балластного корыта контруголки (контррельсы) разрешается укладывать только на крайних путях. Контруголки должны быть сечением не менее 160 x 160 x 16 мм. На эксплуатируемых мостах впредь до их переустройства или капитального ремонта допускаются контруголки меньшего сечения, но не менее 150 x 100 x 14 мм. Контррельсы должны быть того же типа, что и путевые рельсы или на один тип легче. Для контруголков (контррельсов) должны применяться уголки (рельсы) длиной не менее 6 м.

Контруголки (контррельсы) протягивают за заднюю грань устоев и концы их на протяжении не менее 10 м сводят "челноком", заканчивающимся металлическим башмаком. При строительстве, реконструкции металлических и железобетонных мостов с ездой на балласте, перекрываемых рельсовыми плетями и проведении на них реконструкции (модернизации) железнодорожного пути, начало челнока контруголков со стороны подвижных концов пролетных строений должно быть отнесено за заднюю грань устоя на расстояние: 5 м - для мостов с пролетными строениями длиной до 44 м; 10 м - от 44 до 66 м и 15 м от 66 м и более.

Стыки контруголков (контррельсов) в пределах челноков, а также в створе со стыками путевых рельсов не допускаются. Стыки контруголков (контррельсов) не следует располагать ближе 2 м от стыков путевых рельсов. На подвижных концах пролетных строений и в местах разрыва проезжей части необходимо устраивать подвижные стыки контруголков. В стыках контррельсов в этом случае не ставят болты с одной стороны стыка.

9.2. Крепление контруголков к железобетонным безбалластным плитам и металлическим поперечинам показано на рисунках 5.2, 6.1. Схема укладки контруголков на участках пути с ездой на балласте показана на рисунке 9.1, а детали крепления контруголков к железобетонным или деревянным шпалам и брусьям - на рисунке 9.2.

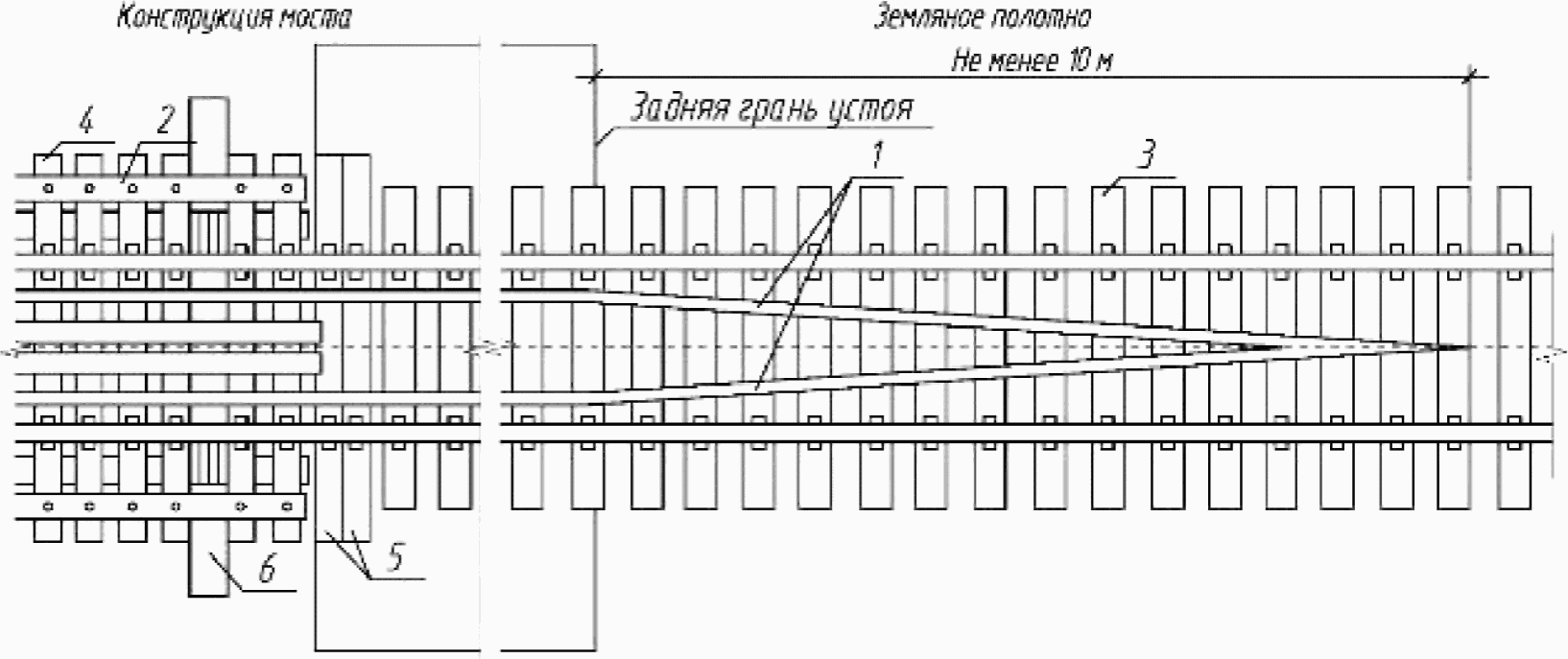

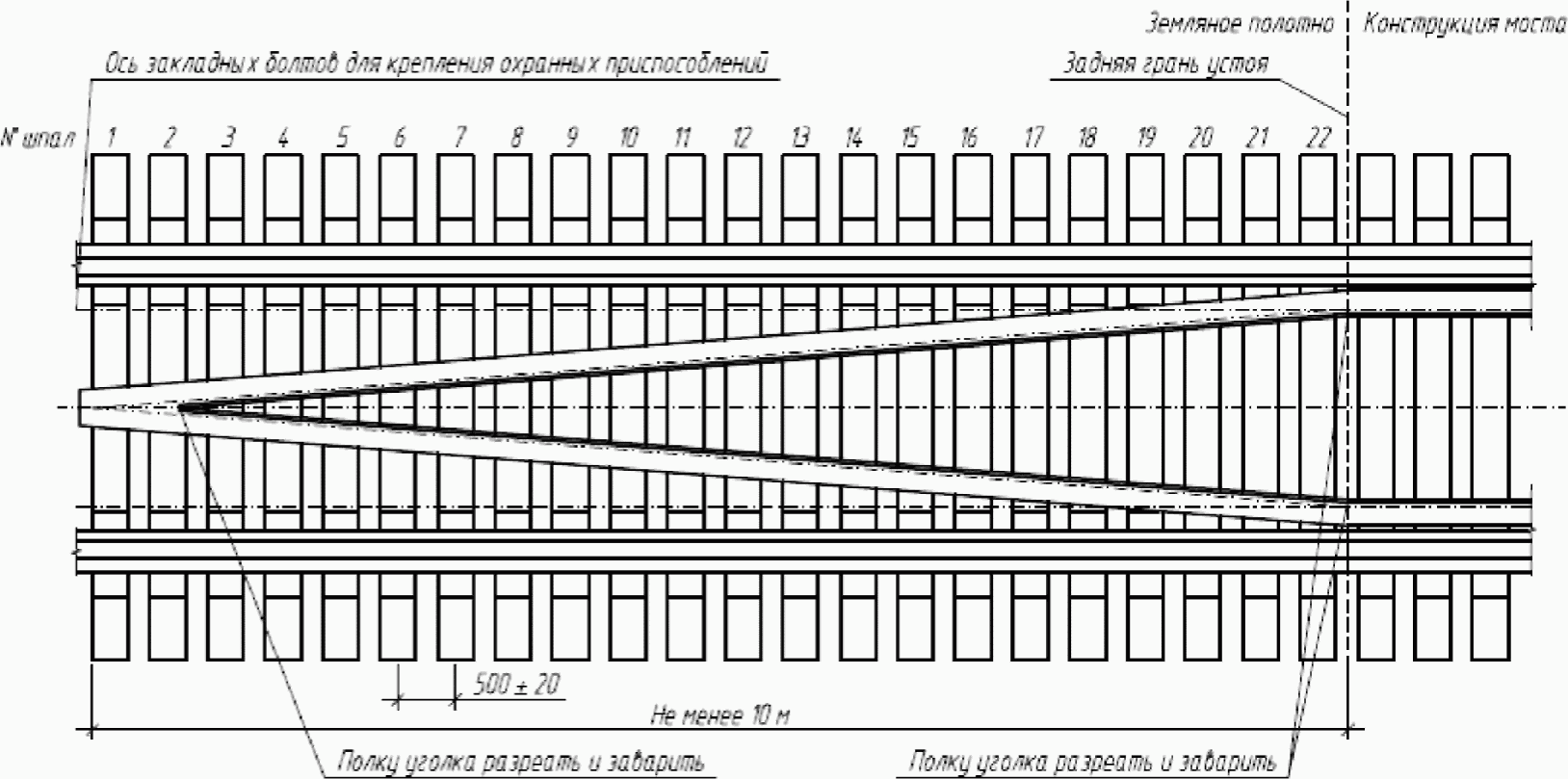

Рисунок 9.1. Схема укладки челнока контруголков

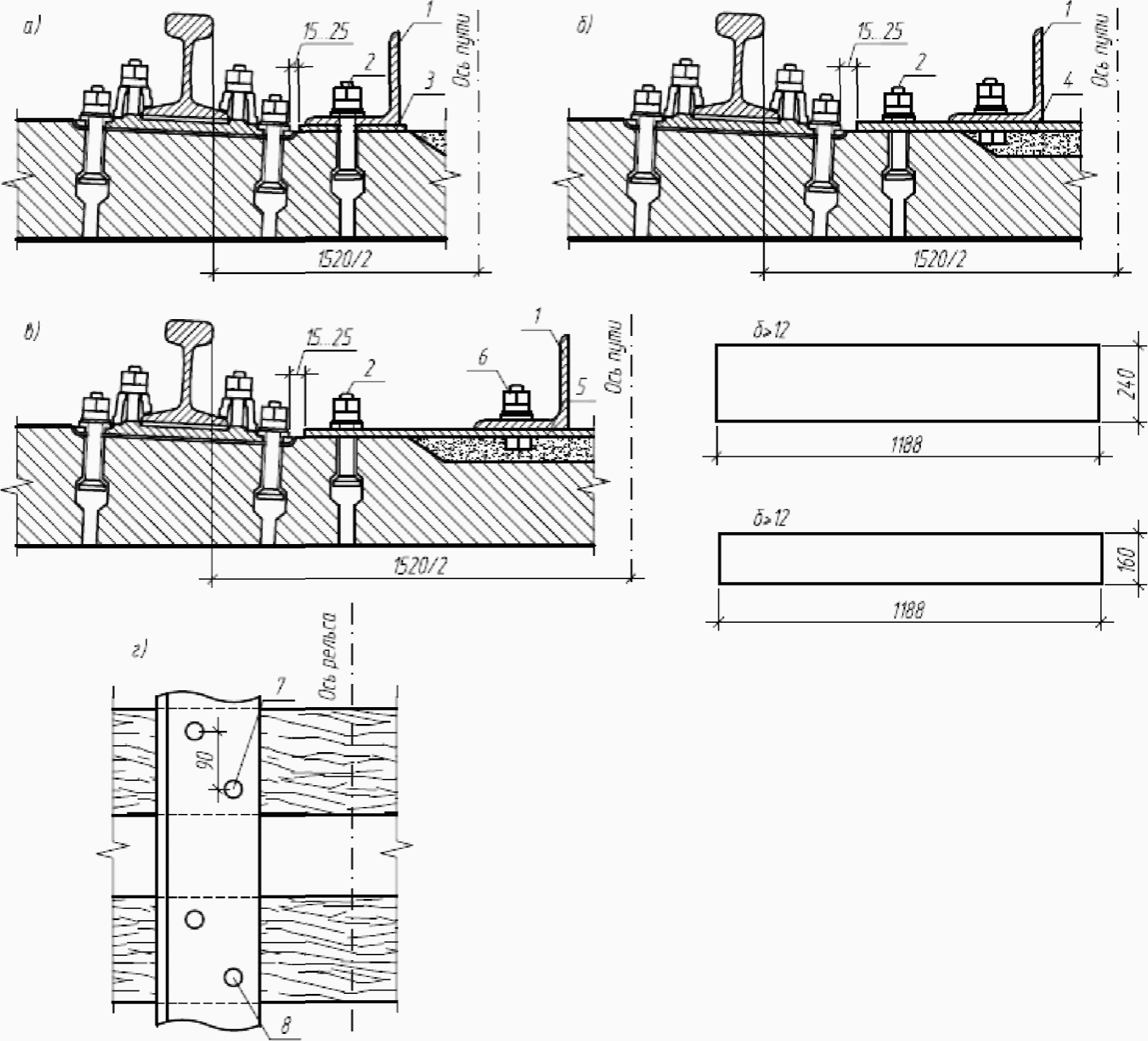

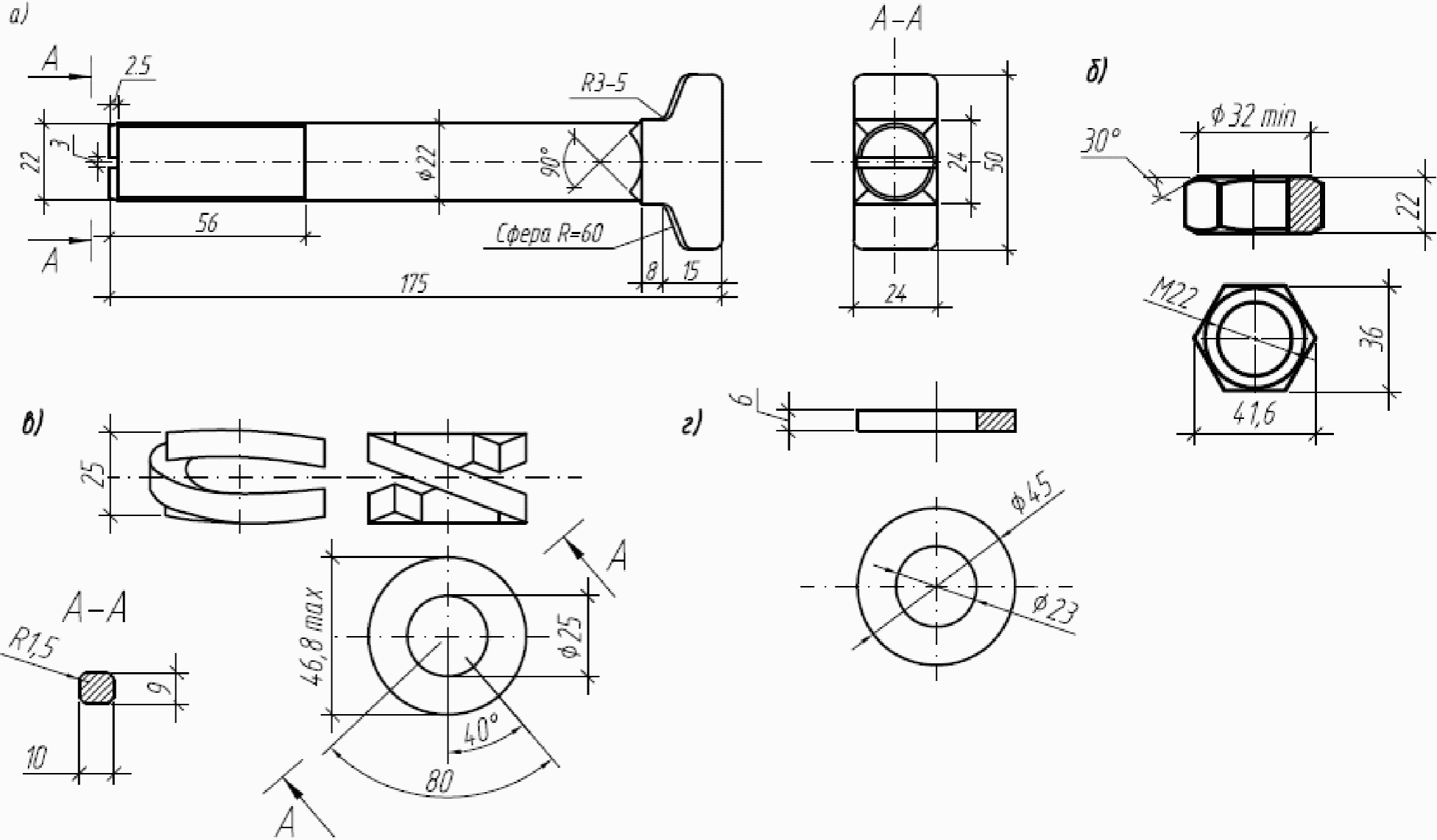

1 - контруголок 160 x 160 x 16 мм; 2 - закладной болт

в сборе М22 x 175 (болт, гайка, шайба); 3 - резиновая

прокладка; 4, 5 - металлический лист (полоса); 6 - болт

в сборе М22 x 80; 7 - шуруп путевой; 8 - костыль путевой

а - крепление контруголков к железобетонным шпалам

в пределах пролетного строения; б - крепление контруголков

к железобетонным шпалам с N 16 и N 21 в пределах "челнока";

в - крепление контруголков к железобетонным шпалам с N 1

по N 15 в пределах "челнока"; г - крепление контруголков

к деревянным шпалам и брусьям шурупами или костылями

Рисунок 9.2. Крепление контруголков к железобетонным шпалам

и деревянным шпалам и брусьям

Для укладки контруголков на мостах с ездой на балласте применяются специальные железобетонные шпалы Ш1-Ч, Ш1-Ч1, Ш-АРС-Ч (приложение N 2 настоящей Инструкции), допускается также применение шпал Ш1-М с дополнительными металлическими плитами в пределах челноков.

Контруголки (1) (рисунок 9.2) крепятся к железобетонным шпалам закладными болтами (2) и под них укладывают резиновые прокладки (3). В пределах "челноков" контруголки крепят к шпалам с помощью металлических листов (4 и 5), которые закреплены к шпалам закладными болтами (2). К металлическим листам контруголки крепят болтами (6). На шпалах с N 1 по N 15 болты (6) располагают по оси шпалы, а на шпалах с N 16 по N 22 - сбоку от оси шпалы, поэтому металлические листы (4) делают большей ширины.

Отверстия в контруголках и металлических листах (4 и 5) необходимо сверлить по месту, так как шпалы укладывают с допусками согласно Инструкции по текущему содержанию железнодорожного пути. К деревянным шпалам и брусьям контруголки крепят шурупами (7) или костылями (8) с постановкой их в заранее просверленные отверстия. Допускается крепление контруголков к мостовому брусу при помощи шпилек.

Балласт должен быть из щебня твердых пород фракций 25 - 60 мм. Шпальные ящики между контруголками должны быть заполнены балластом до уровня нижних полок уголков (1) или металлических листов (4 и 5) в челноках контруголков.

9.3. Конструкции подвижных и неподвижных стыков контруголков при мостовом полотне с железобетонными шпалами показаны на рисунке 9.3 (аналогичную конструкцию применяют и при деревянных шпалах), на рисунке 9.4 показана конструкция при безбалластных железобетонных плитах, на рисунке 9.5 - при мостовых деревянных брусьях и на рисунке 9.6 - при металлических поперечинах. Контруголки (1) соединяют с помощью болтов (4) уголковыми накладками для подвижного стыка (уголок 160 x 160 x 16) (2) или неподвижного стыка (3). Для усиления стыка добавляются металлические подкладки (5 и 6), которые крепятся к шпалам закладными болтами, а к уголковым накладкам болтами М22 x 80 - по одному на каждый конец контруголка. Учитывая размеры допусков в укладке шпал, отверстия под эти болты необходимо сверлить по месту. В местах установки металлических подкладок резиновые прокладки не устанавливают. На мостовом полотне на железобетонных безбалластных плитах две металлические подкладки (5 и 6) устанавливают и приваривают, как показано на рисунке 9.4. На мостовом полотне с деревянными или металлическими поперечинами металлические подкладки можно не устанавливать, но стык контруголков располагать над мостовым брусом или поперечиной, как показано на рисунках 9.5 и 9.6.

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

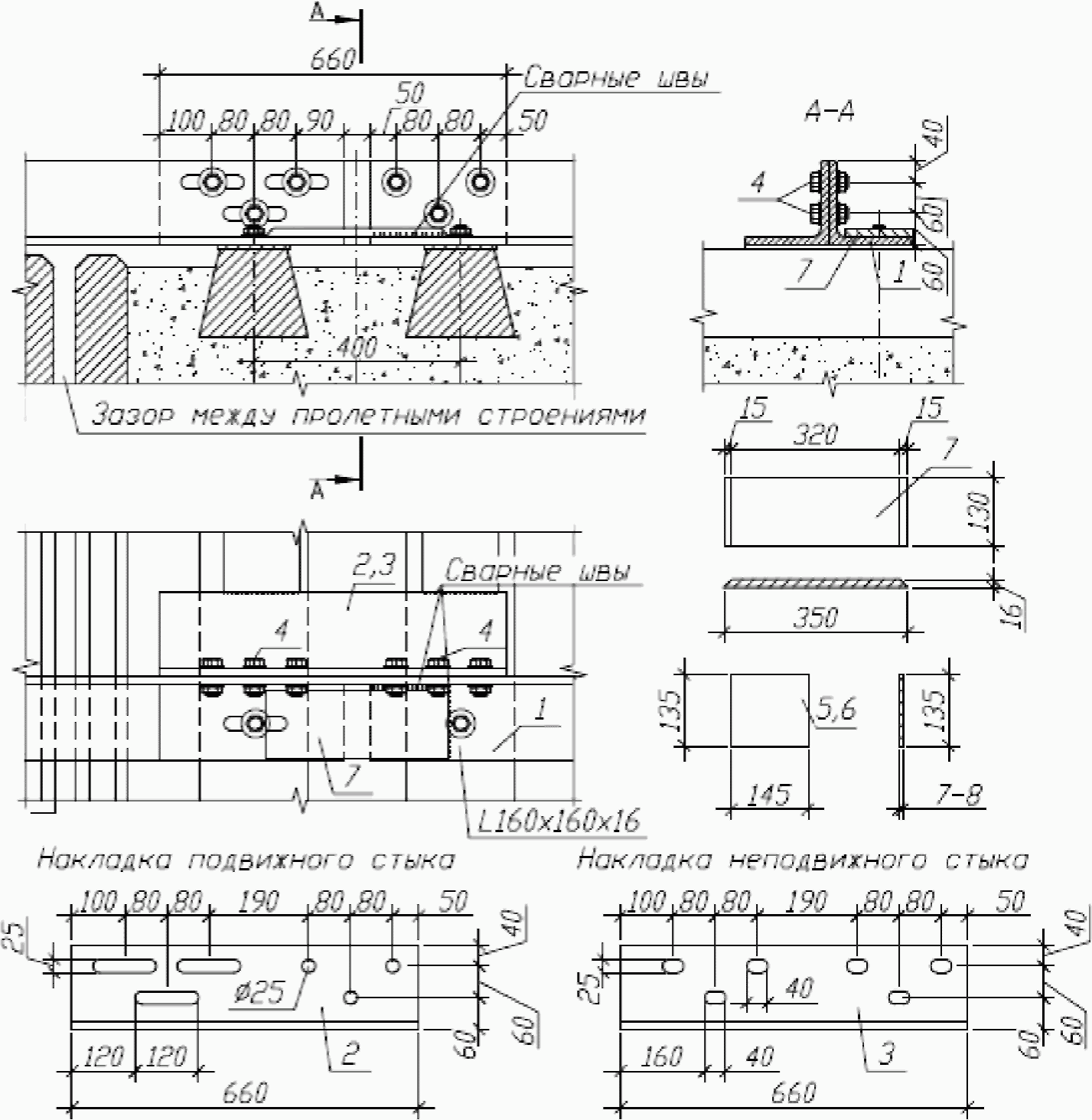

1 - контруголок; 2 - накладка уголковая для подвижного

стыка; 3 - накладка уголковая для неподвижного стыка;

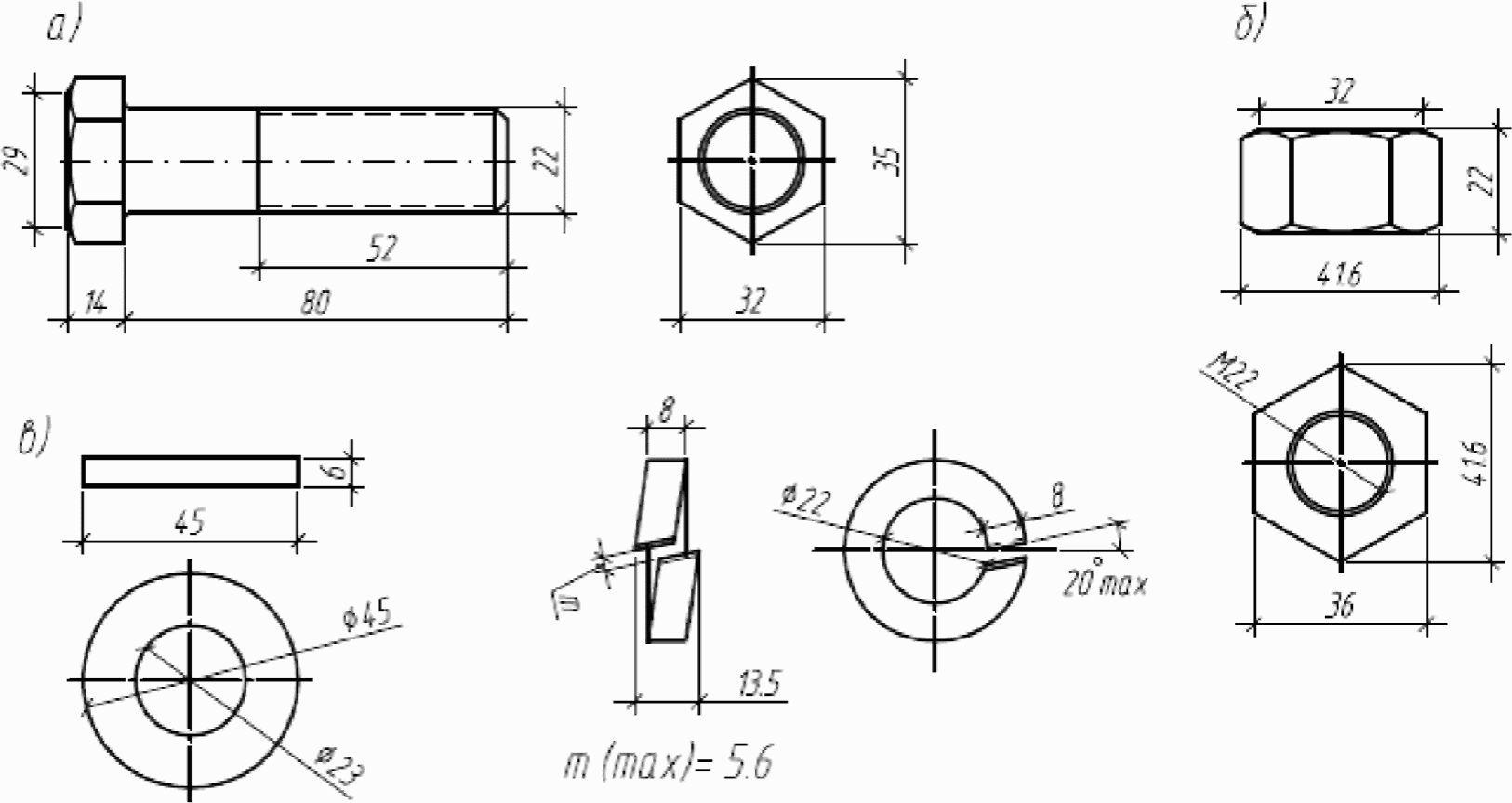

4 - болт в сборе М22 x 80; 5, 6 - металлические подкладки

7 - дополнительная накладка 350 130x мм

Рисунок 9.3. Стыки контруголков на железобетонных шпалах

Примечания:

1. Аналогичная конструкция стыков применяется при деревянных шпалах.

2. Отверстия в контруголках для стыковых болтов круглые диаметром 25 мм выполняют с допусками: +1,5; -0,5 мм.

3. В неподвижных стыках вместо овальных отверстий допускаются круглые диаметром 36 мм.

4. Дополнительно применяются накладки, привариваемые к контруголку с одной стороны стыка.

1 - контруголок; 2 - уголковая накладка для подвижного

стыка; 3 - уголковая накладка для неподвижного стыка;

4 - болт в сборе М22 x 80; 5, 6 - металлические подкладки;

7 - подрельсовая площадка

Рисунок 9.4. Стыки контруголков на безбалластных плитах

Примечания:

1. Отверстия в контруголках для стыковых болтов круглые диаметром 25 мм выполняют с допусками +1,5; -0,5 мм.

2. В неподвижных стыках вместо овальных отверстий допускаются круглые диаметром 36 мм.

3. Контруголки по длине свариваются встык. У подвижных опорных частей устраиваются подвижные стыки контруголков.

а - неподвижный стык; б - подвижный стык

Рисунок 9.5. Стыки контруголков на мостовых брусьях

Примечания:

1. Отверстия в контруголках для стыковых болтов круглые диаметром 25 мм выполняют с допусками: +1,5; -0,5 мм.

2. В неподвижных стыках вместо овальных отверстий допускаются круглые диаметром 36 мм.

3. Отверстия в контруголках и стыковых накладках для костылей можно делать диаметром 25 мм.

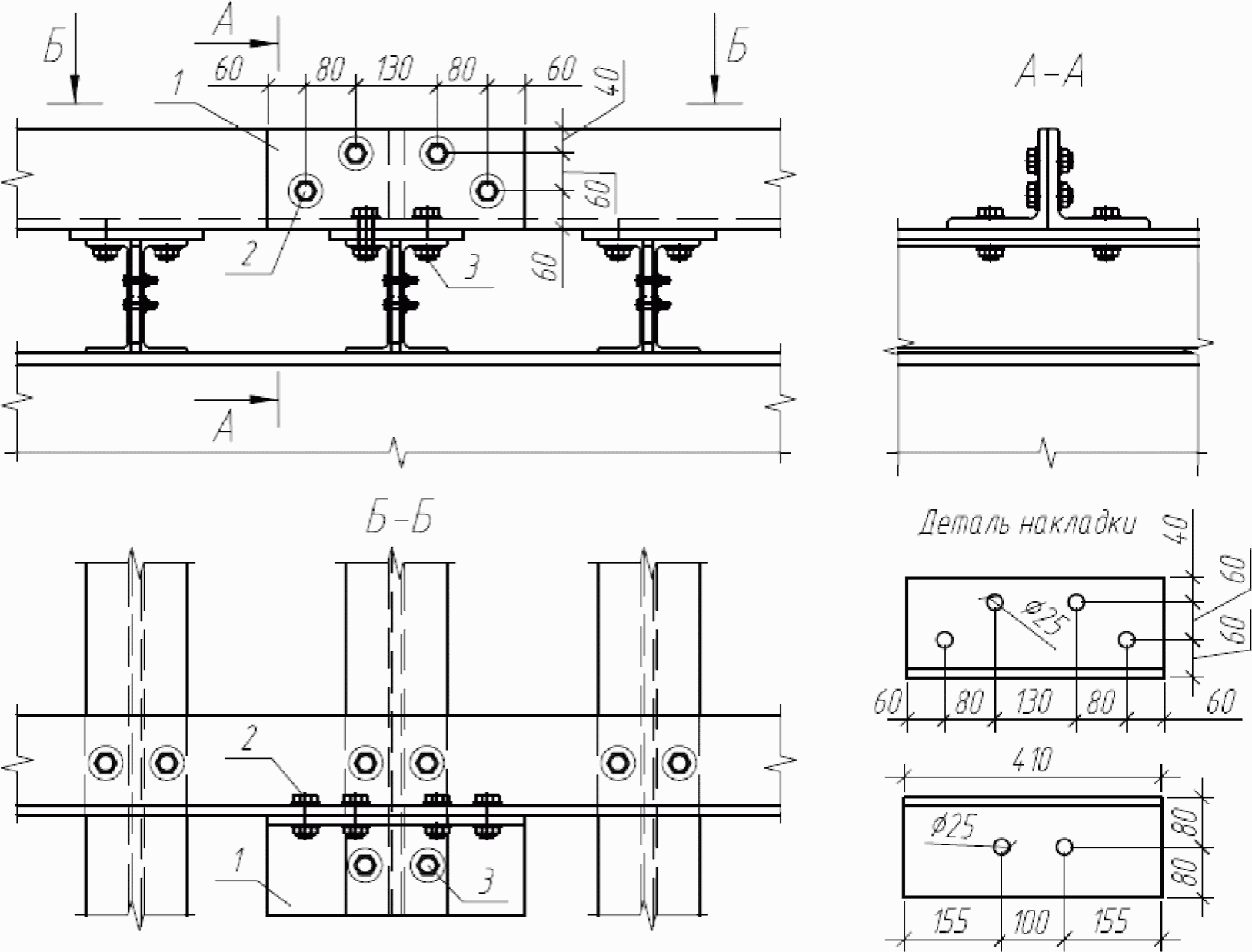

1 - контруголок; 2 - уголковая накладка для стыка; 3 - болт

в сборе М22 x 80

а - неподвижный; б - подвижный стык

Рисунок 9.6. Стыки контруголков на металлических поперечинах

Примечание. Отверстия в контруголках для стыковых болтов диаметром 25 мм.

В отличие от стыков рельсового пути в стыках контруголков все болты располагают головками в одну сторону, обращенную к путевым рельсам.

Стыки контруголков должны быть расположены на расстоянии не более 2 м от деформационных швов пролетных строений и обеспечивать свободное перемещение подвижных концов пролетных строений. На подвижных концах пролетных строений и в местах разрыва проезжей части необходимо устраивать подвижные стыки контруголков. Натяжение болтов крепления подвижных стыков должно быть ослаблено. Для предотвращения раскручивания гаек устанавливаются контргайки. Значения перемещений контруголков приведены таблице 9.1.

Таблица 9.1

ЗНАЧЕНИЯ

перемещений контруголков от расчетной температуры

Температурный пролет L_т, м	Расчетная амплитуда температуры, °C
	60	80	90	100
	Значения перемещений, см

35	3	4	5	6
46	4	5	6	7
60	5	6	7	8
70	6	8	9	10
80	7	9	10	11
90	8	10	11	12
120	10	12	14	15

Примечания:

1. В таблице 9.1 перемещения контруголков (контррельсов) подсчитаны по расчетной температурной амплитуде без учета добавки (10 °C) на разность температур воздуха и металла.

2. При перемещениях больше 10 см овальные отверстия в накладках подвижных стыков контруголков (см. рисунки 9.3 - 9.6) следует увеличить с 120 мм до 180 мм с соответствующим увеличением длины стыковых накладок.

3. Для температурных пролетов, не указанных в таблице 9.1, перемещения определяются интерполяцией.

При железобетонных пролетных строениях с длиной температурных пролетов до 35 м и металлических с длиной до 30 м подвижные стыки контруголков можно не устраивать.

9.4. Башмаки "челноков" контруголков устраивают на подходах к сооружению и крепят к деревянным или железобетонным шпалам. Конструкции башмаков и их крепление показаны на рисунках 9.7 - 9.10.

1 - болт М22 с гайкой и двумя шайбами; 2 - накладка;

3 - сердечник; 4 - накладная вставка

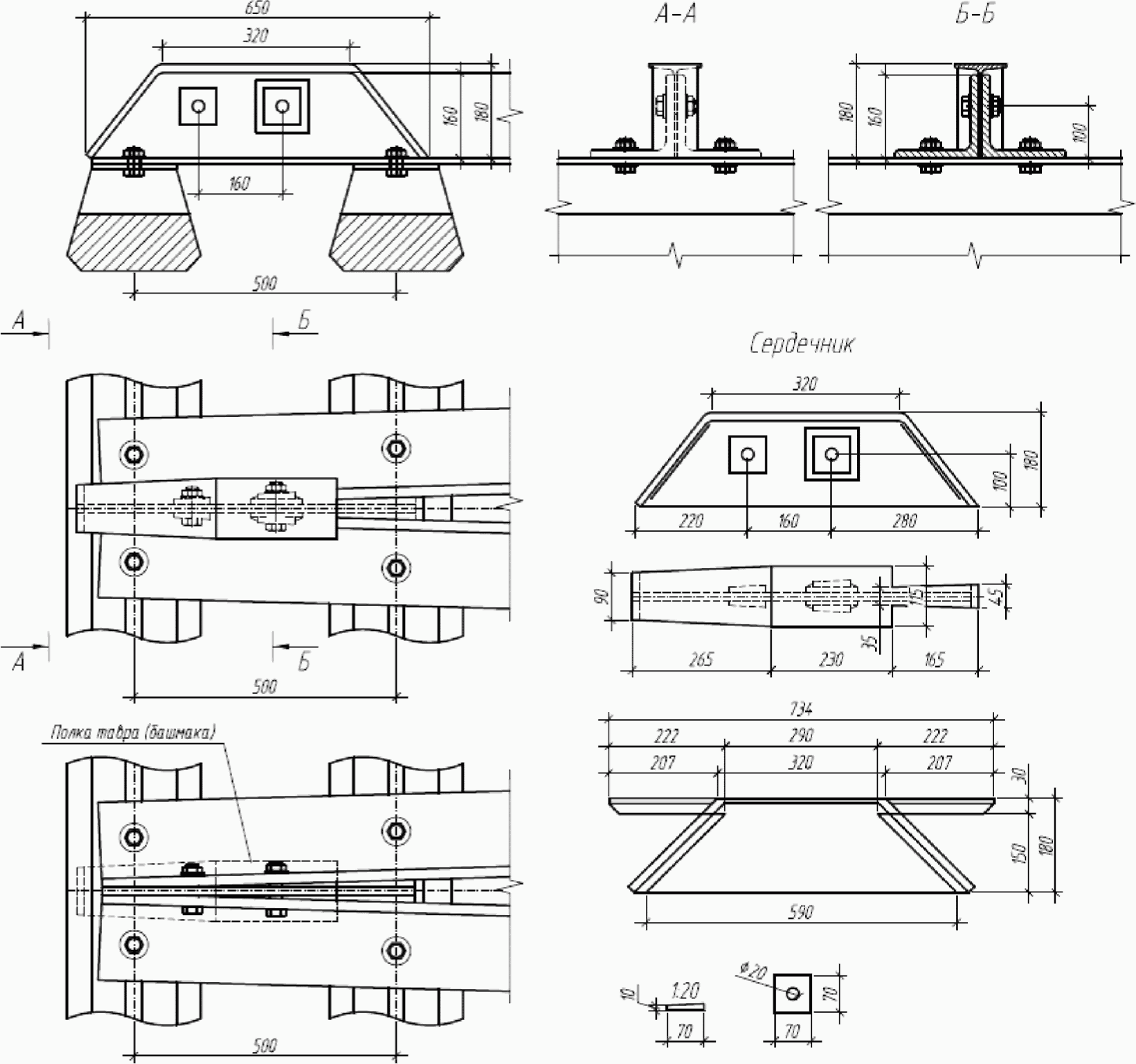

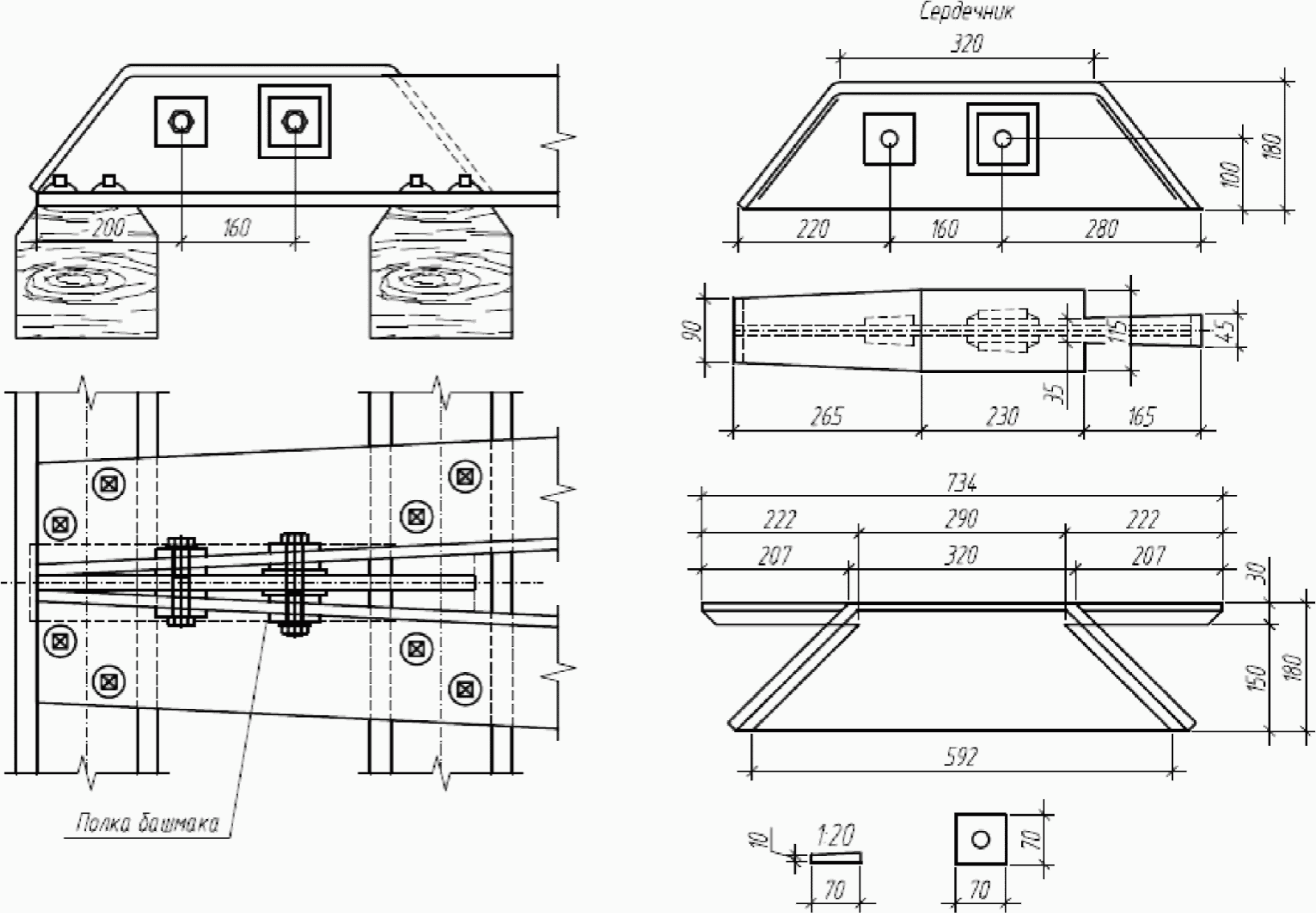

Рисунок 9.7. Основной тип башмака "челнока" контруголков

Рисунок 9.8. Допустимый тип башмака контруголков

при деревянных шпалах

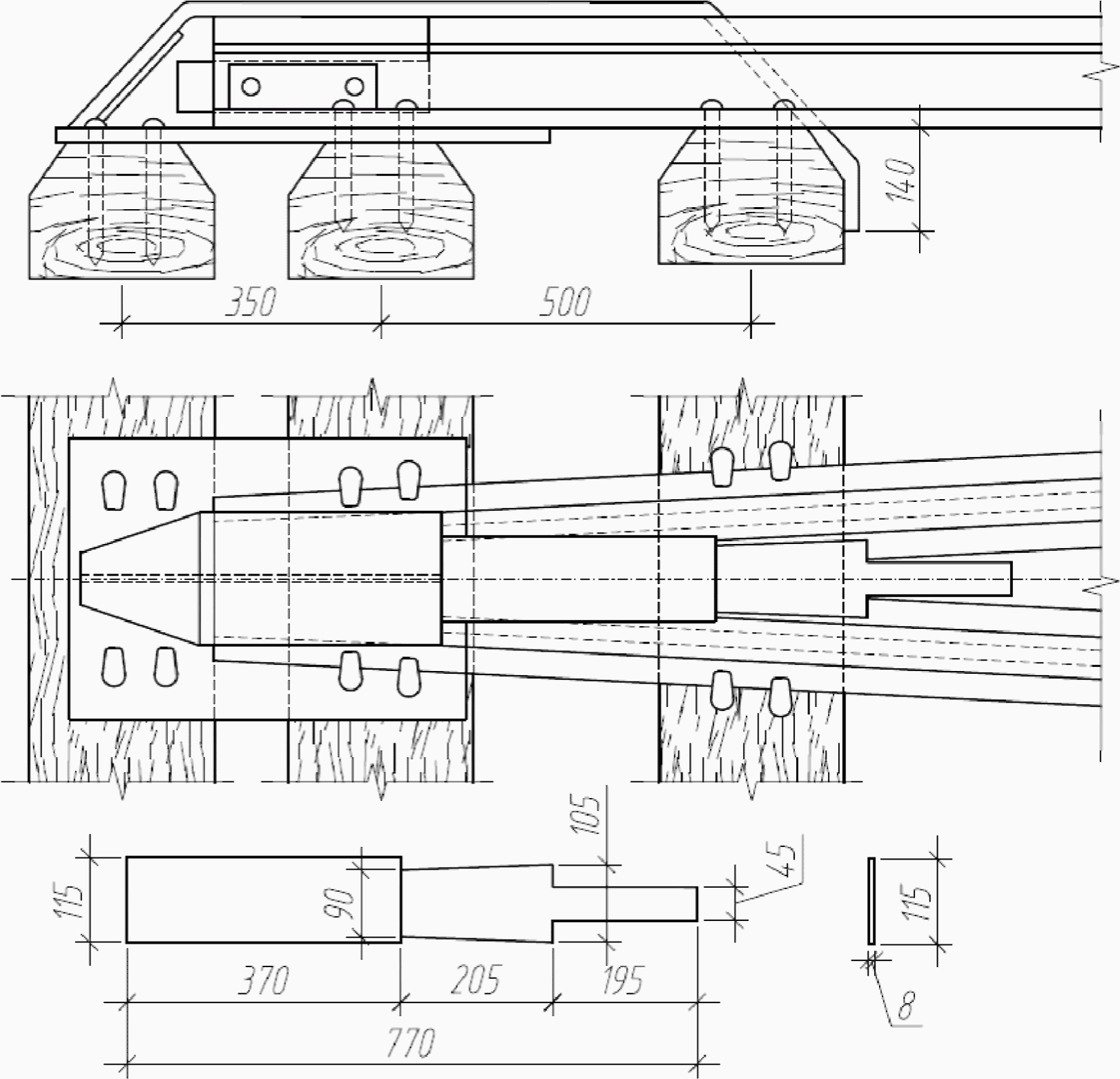

Примечание: Сердечник изготавливают из двутавра N 24, как показано на рисунке, или из листовой стали толщиной не менее 8 мм. Заготовка изгибается в нагретом состоянии. Размеры в скобках уточняются по месту.

Рисунок 9.9. Допустимый тип башмака контруголков

на железобетонных шпалах типа Ш1

Примечания:

1. Щебеночный балласт не показан.

2. Допускается устройство башмака без сердечника при условии разрезки сварки полки контруголка как показано на рисунке 9.1.

Рисунок 9.10. Допустимый тип башмака контруголков

на железобетонных шпалах с пазами типа Ш1-Ч

9.5. Контррельсы на мостах (независимо от класса) допускается сохранить до переустройства сооружения или капитального ремонта мостового полотна. В качестве контррельсов используют старогодные рельсы типа Р65 и Р50, которые крепят к каждой шпале двумя костылями.

Контррельсы укладывают на протяжении всего сооружения и их концы сводят "челноком" (рисунок 9.11). Стыки контррельсов должны быть расположены на расстоянии не более 2 м от деформационных швов пролетных строений и обеспечивать возможность перемещений пролетных строений в соответствии с нормами таблицы 9.1. На подвижных концах пролетных строений и в местах разрыва проезжей части в стыках контррельсов не ставят болты с одной стороны стыка. В отличие от стыков рельсового пути в стыках контррельсов все болты располагают головками в одну сторону, обращенную к путевым рельсам.

1 - контррельс; 2 - противоугонный (охранный) брус;

3 - деревянные шпалы; 4 - мостовые брусья; 5 - настенный

(мауэрлатный) брус; 6 - поперечная балка

Рисунок 9.11. Схема укладки контррельсов

Примечание. Боковые тротуары и перила не показаны.

На концах "челноков" контррельсов устраивают башмаки согласно чертежам, показанным на рисунках 9.12 - 9.14. В пределах башмаков рельсы крепят костылями, как показано на рисунках.

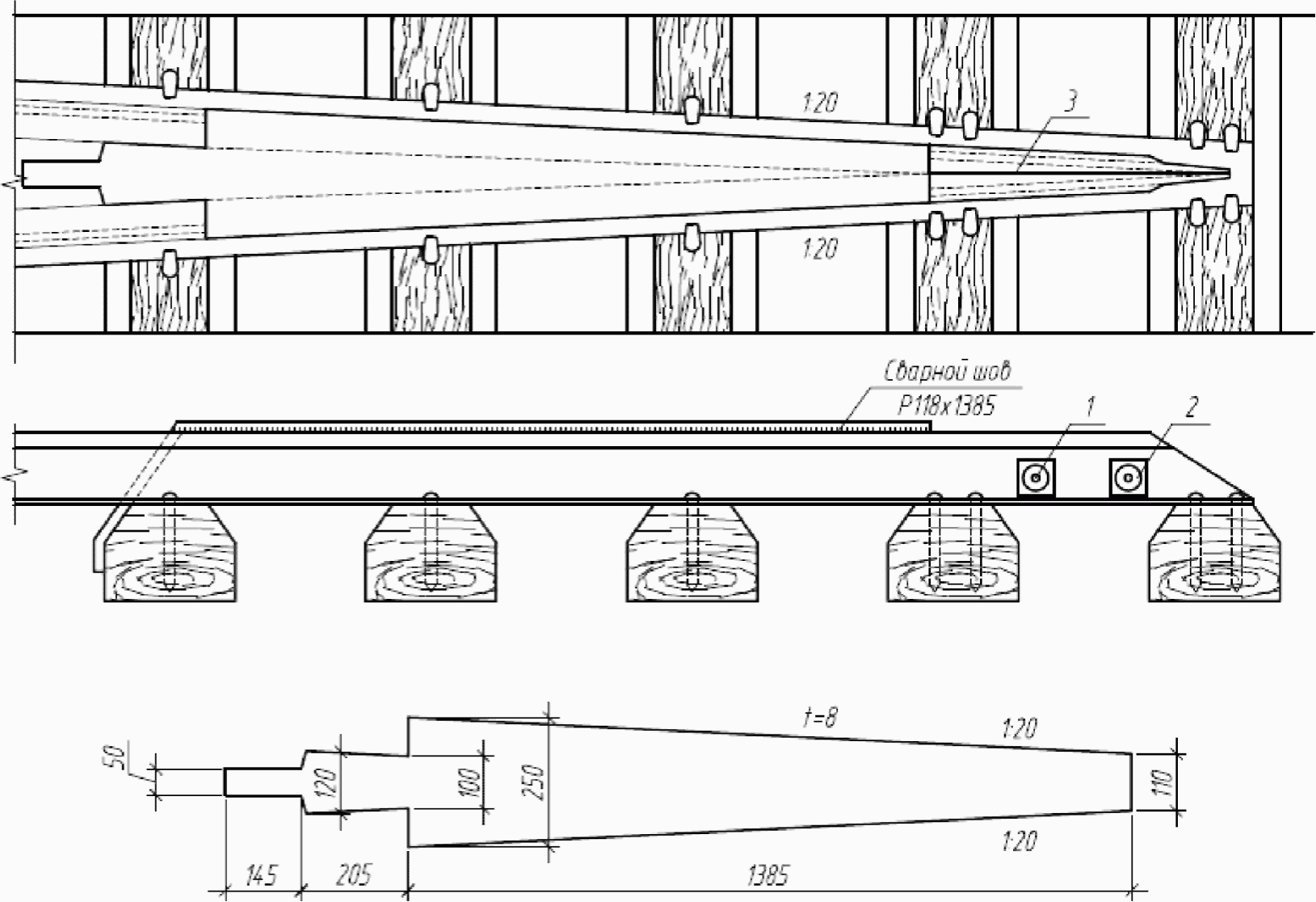

1 - болт с гайкой М22; 2 - сердечник; 3 - лафет;

4 - клинчатая прокладка; 5 - накладка; 6 - костыли

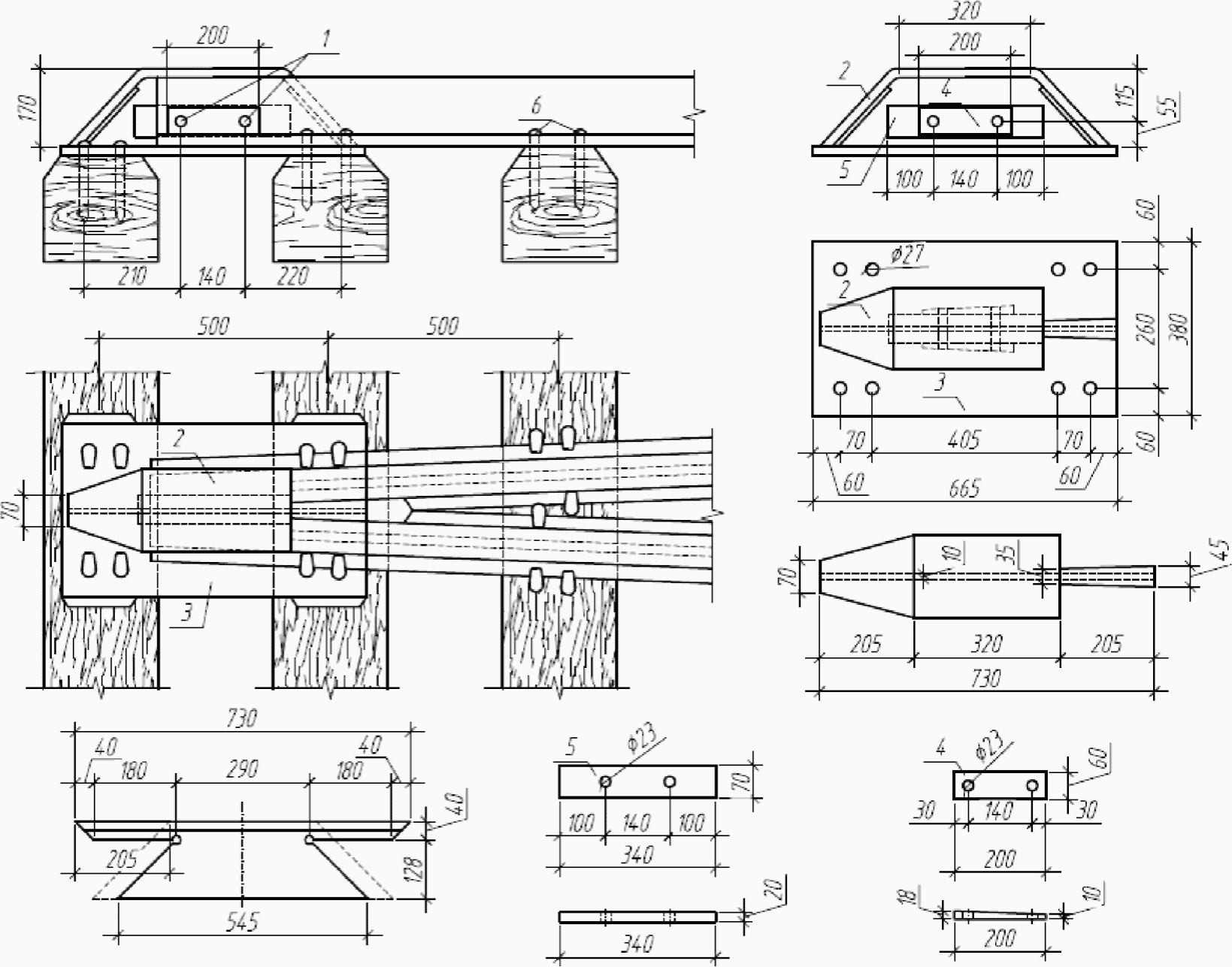

Рисунок 9.12. Башмак "челнока" контррельсов с укрытием

хвостовой части

Рисунок 9.13. Укрытие хвостовой части башмака "челнока"

контррельсов без замены сердечника

Примечание. Наклонная вставка из полосовой стали толщиной 8 мм приваривается к существующему башмаку и рельсам на месте, толщина шва 6 мм. Размеры вставки должны быть уточнены по месту в зависимости от типа контррельсов и эпюры шпал.

1 - болты крепления; 2 - шайбы; 3 - лист укрытия

Рисунок 9.14. Укрытие хвостовой части остряка в "челноке"

контррельсов без специального башмака

Примечание. Лист укрытия из полосовой стали толщиной 8 мм приваривается к существующим острякам в "челноке" контррельсов сварным швом толщиной 6 мм. Размер вставки должен быть уточнен по месту.

9.6. На эксплуатируемых мостах разрешается до капитального ремонта сооружения или пути сохранять башмаки контррельсов, устроенные согласно ранее действующим Техническим указаниям по устройству и конструкции мостового полотна на железнодорожных мостах ОАО "РЖД", утвержденным распоряжением ОАО "РЖД" от 12 октября 2011 г. N 2195р, но при этом во всех случаях должны быть устроены наклонные вставки в башмаках для предупреждения зацепления за контррельсы свисающих с подвижного состава случайных предметов.

9.7. При наличии на мосту уравнительных приборов подвижные стыки контруголков (контррельсов) устраивают по специальному проекту с обеспечением продольных перемещений в соответствии с размерами расчетных деформаций уравнительных приборов. В этом случае на остальной части температурного пролета стыки контруголков (контррельсов) могут быть сварены в плети.

9.8. Не разрешается в пределах одного сооружения производить стыковку контррельсов с контруголками.

9.9. После капитального ремонта моста или пути на мосту охранные приспособления в обязательном порядке должны быть устроены по нормам настоящей Инструкции.

9.10. Противоугонные (охранные) уголки и брусья укладывают на металлических мостах с мостовым полотном на деревянных брусьях (поперечинах) и металлических поперечинах на всем протяжении мостового полотна. Противоугонные (охранные) уголки при мостовом полотне на деревянных брусьях (поперечинах) должны иметь сечение не менее 160 x 100 x 10 мм или 125 x 125 x 10 мм, при металлических поперечинах - 160 x 160 x 16 мм.

Противоугонные (охранные) уголки и брусья укладывают на расстоянии не менее 300 мм (в исключительных случаях 250 мм) и не более 400 мм от наружной грани головки путевого рельса.

К каждому мостовому брусу противоугонный уголок прикрепляют двумя шурупами (костылями) или лапчатым болтом (рисунок 9.15). Способ крепления противоугонных уголков выбирается по таблице 9.2 в зависимости от типа рельсов, конструкций и размеров пролетных строений.

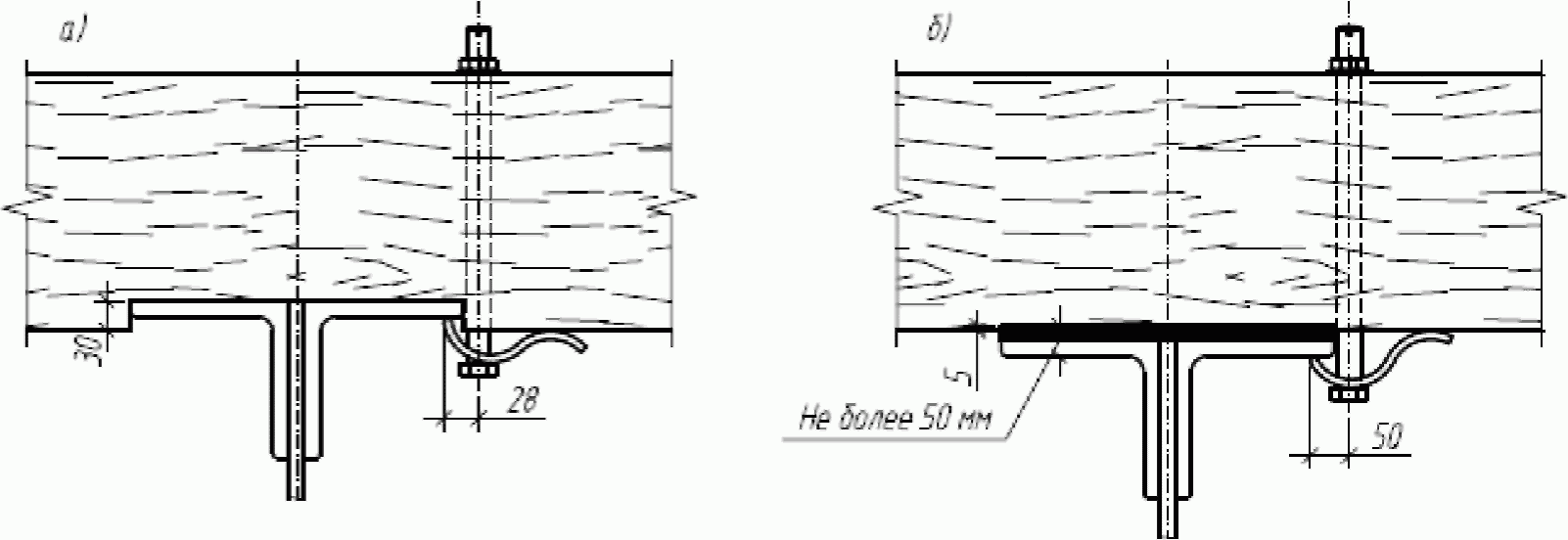

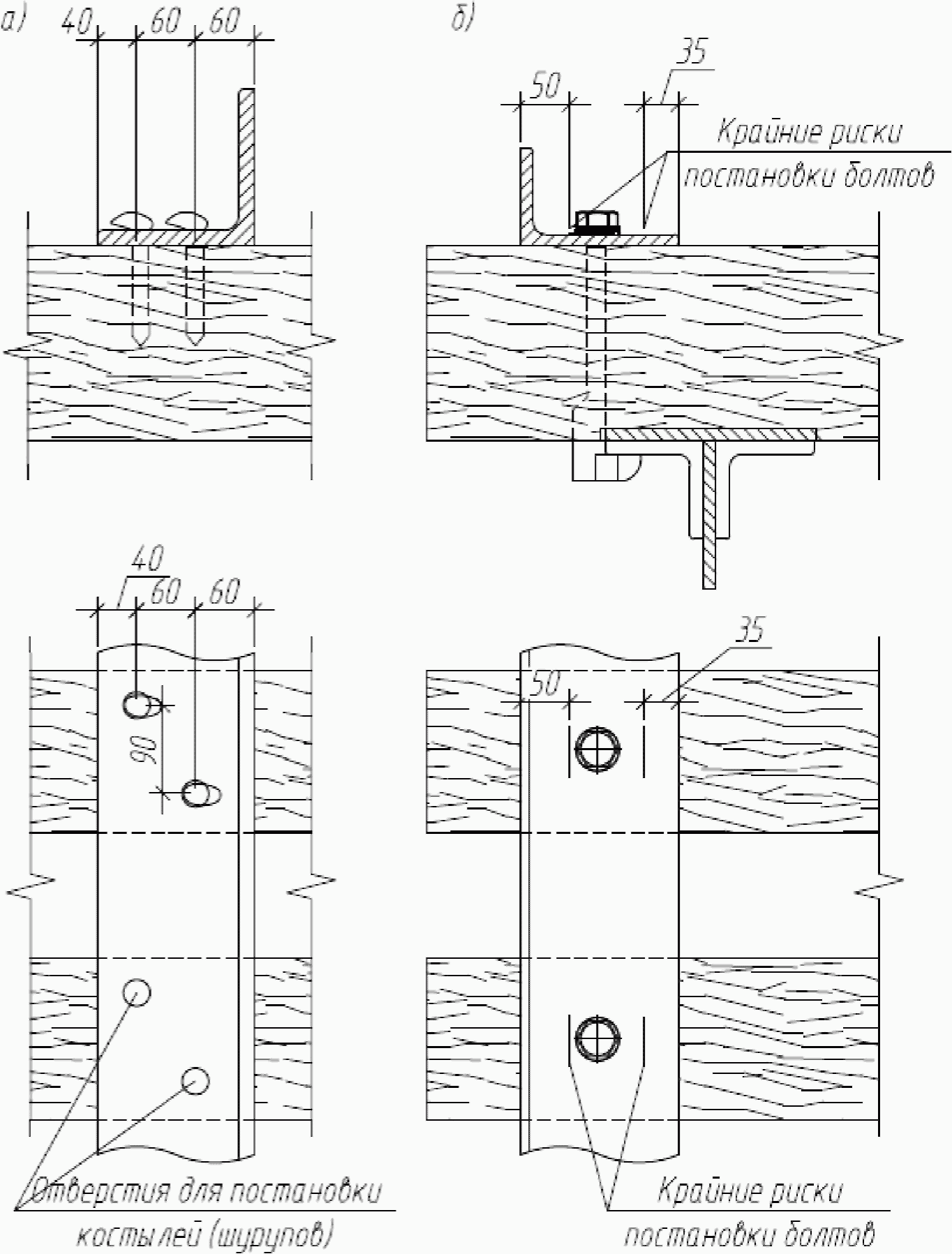

а - костылями (шурупами); б - лапчатым болтом

Рисунок 9.15. Прикрепление противоугонных (охранных) уголков

К металлическим поперечинам противоугонные (охранные) уголки прикрепляют двумя высокопрочными болтами или заклепками (рисунок 9.16). Стыки противоугонных уголков перекрывают накладками с постановкой не менее двух болтов в полунакладке (рисунки 9.16 и 9.17).

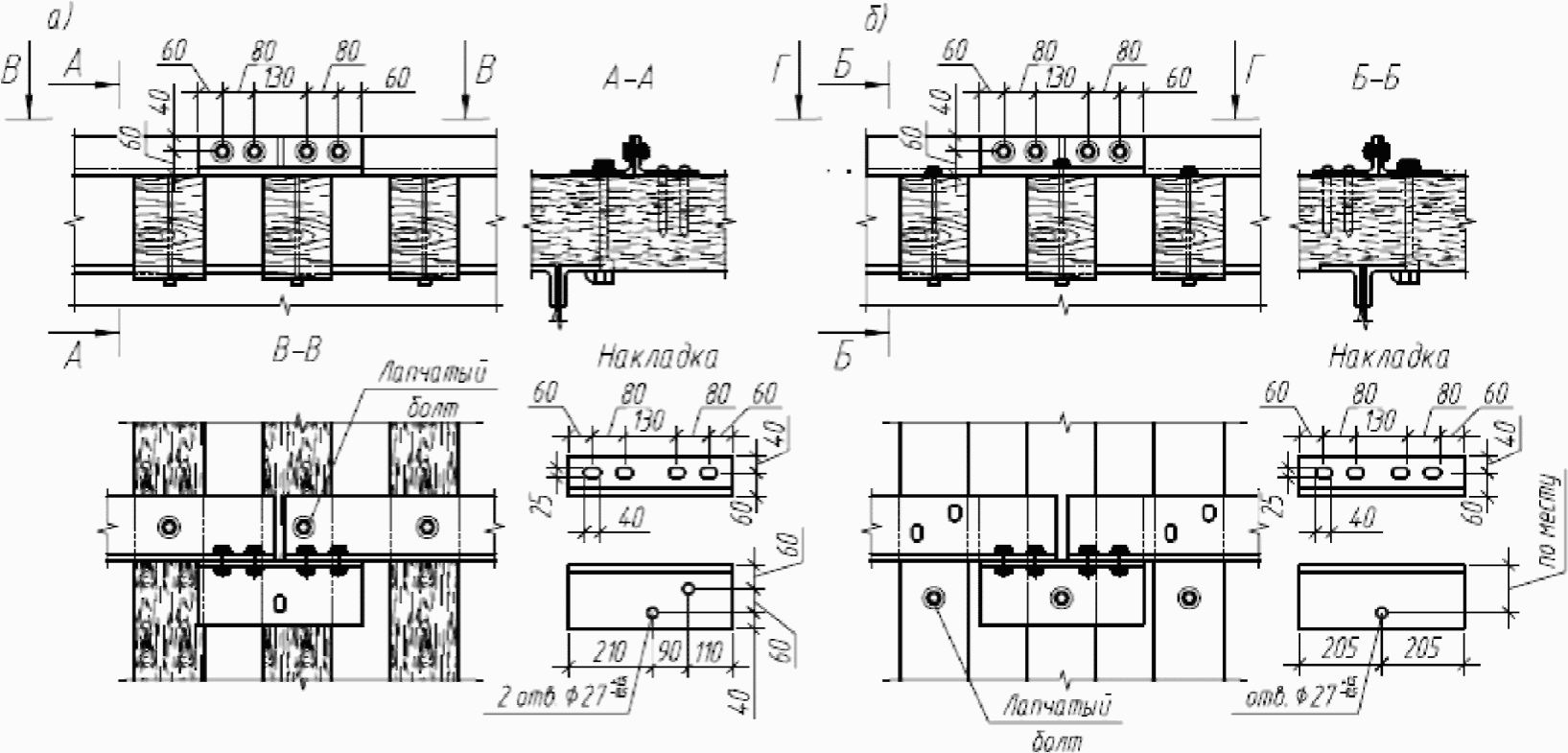

а - охранные уголки прикреплены лапчатыми болтами;

б - то же, шурупами или костылями

Рисунок 9.16. Стыки противоугонных (охранных) уголков

на мостовых брусьях

Примечания:

1. Круглые отверстия диаметром 25 мм в охранных уголках для стыковых болтов выполняются с допусками +1,5; -0,5 мм.

2. В стыковых накладках вместо овальных отверстий допускаются круглые диаметром 36 мм.

3. Отверстия в охранных уголках и стыковых накладках для костылей можно делать диаметром 25 мм.

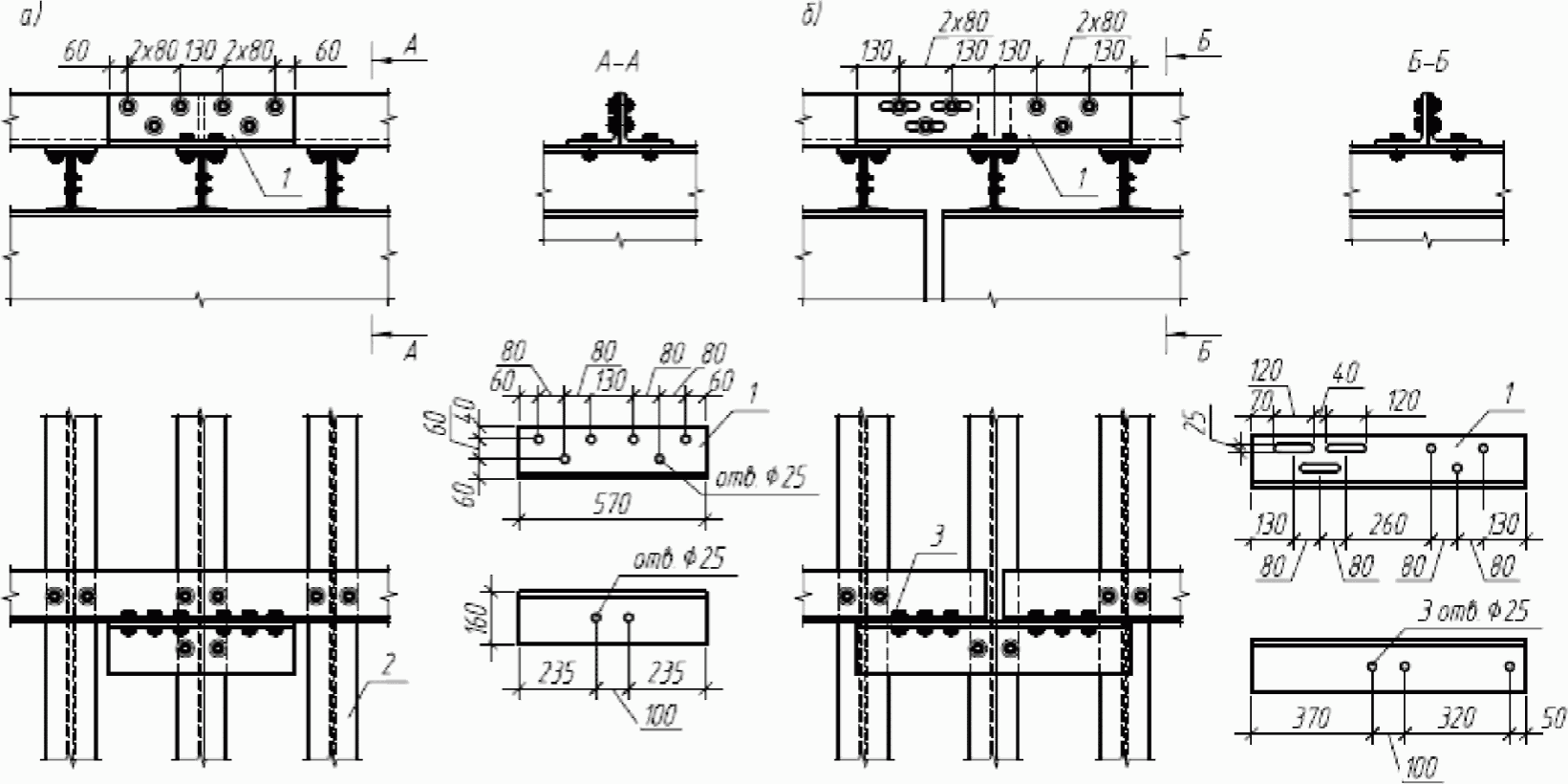

1 - стыковая уголковая накладка; 2 - стыковой болт;

3 - высокопрочный болт

Рисунок 9.17. Стыки противоугонных (охранных) уголков

на металлических поперечинах

Противоугонные (охранные) брусья должны иметь сечение 15 x 20 см. В местах пересечения с мостовыми брусьями или поперечинами противоугонные брусья должны иметь врубку глубиной 3 см и прикрепляться к каждому мостовому брусу болтом диаметром 19 - 22 мм или лапчатым болтом (рисунок 9.18).

Рисунок 9.18. Стык и врезка охранных брусьев

При расположении противоугонных брусьев над верхними поясами ферм на мостах с ездой поверху необходимо заменить их на противоугонные уголки. Верх болтов прикрепления противоугонных брусьев должен быть ниже головки путевых рельсов не менее чем на 5 мм, для чего в необходимых случаях (при рельсах Р43 и легче) допускается устройство соответствующих врубок в противоугонном брусе. Во избежание скопления воды врубка должны быть в виде поперечного желобка (направлением скатов в обе стороны) от болта.

Стыки противоугонных (охранных) брусьев должны быть устроены вполдерева и располагаться на мостовом брусе (рисунок 9.18). Расстояние между стыками должно быть, как правило, не менее 4 м.

Над подвижными концами пролетных строений, а также в местах разрывов проезжей части противоугонные (охранные) уголки и брусья должны иметь зазоры, обеспечивающие свободное продольное перемещение пролетных строений. Значение перемещений принимают по таблице 9.1.

Противоугонные (охранные) брусья должны изготовляться, как правило, из сосны или лиственницы; другие породы дерева допускаются с разрешения служб пути дирекций инфраструктуры. Древесина брусьев должна отвечать требованиям ГОСТ 8486-86* для древесины не ниже 2-го сорта.

Брусья должны быть пропитаны маслянистыми антисептиками по ГОСТ 20022.5-93. В виде исключения допускается диффузионная пропитка водным антисептиком с последующей гидроизоляцией согласно Инструкции по содержанию деревянных шпал, переводных и мостовых брусьев железных дорог колеи 1520 мм. Все места врубок и стенки отверстий, сделанных в брусьях после пропитки, подлежат обмазке антисептиком не менее трех раз.

Способы крепления противоугонных уголков приведены в таблице 9.2.

Таблица 9.2

СПОСОБЫ

крепления противоугонных уголков

Крепление рельсов	Тип рельса	Расстояние между осью пути и наружной гранью пояса продольной балки (фермы)	Способ крепления противоугонного уголка	Расстояние "С" в свету между наружной гранью головки рельса и вертикальной полкой противоугонного уголка, мм
Костыльное	Р65	1025 - 1205	лапчатые болты	315 - 415
	Р65	1206 и более	шурупы (костыли)	315
	Р50	997 - 1177	лапчатые болты	290 - 400
	Р50	1178 и более	шурупы (костыли)	290
Раздельное	Р65	1031 - 1211	лапчатые болты	320 - 420
	Р65	1212 и более	шурупы (костыли)	320
	Р50	1016 - 1196	лапчатые болты	310 - 410
	Р50	1197 и более	шурупы (костыли)	310

9.11. На металлических мостах с мостовым полотном на деревянных и металлических поперечинах для предотвращения провала колес сошедшего с рельсов подвижного состава над поперечными балками устраивают подвесные мостики или столики (рисунки 9.19 и 9.20). Столики другого типа могут применяться только в виде исключения с разрешения Управления пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД".

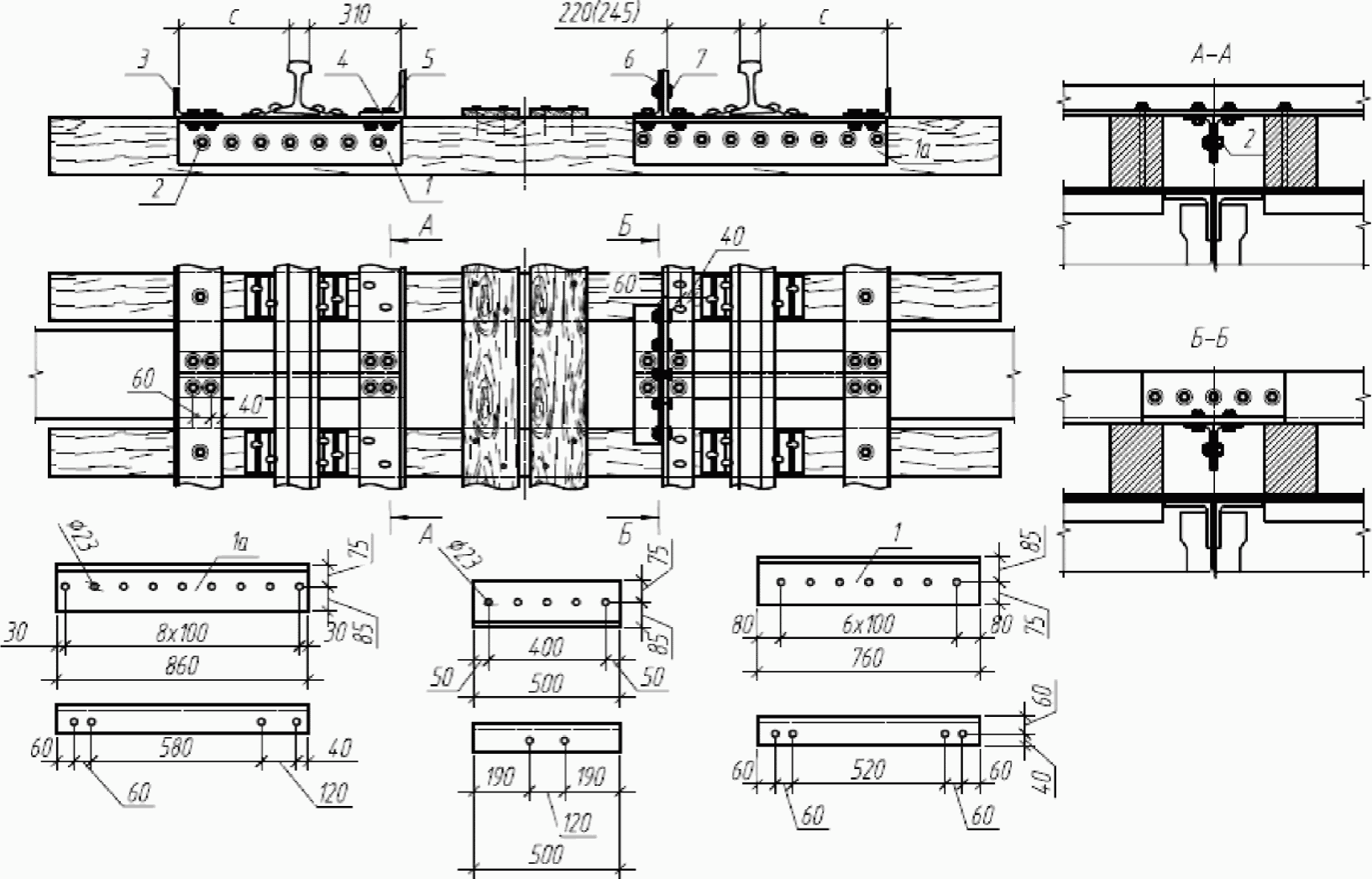

1 (1А) - уголки мостика (160 x 160 x 12 мм,

160 x 100 x 12 мм); 2 - высокопрочные болты М22 с гайкой

и двумя шайбами длиной 80 мм или заклепки мостика;

3 - противоугонный (охранный) уголок; 4 - контруголок;

5 - высокопрочный болт прикрепления мостика; 6 - уголковая

накладка (160 x 100 x 12 мм); 7 - высокопрочные болты

прикрепления накладки

слева - при контруголках сечением 160 x 160 x 16 мм;

справа - то же, сечением 160 x 100 x 14 мм

Рисунок 9.19. Подвесной мостик над поперечной балкой

Примечание. Длина мостика принимается по месту в зависимости от размера С.

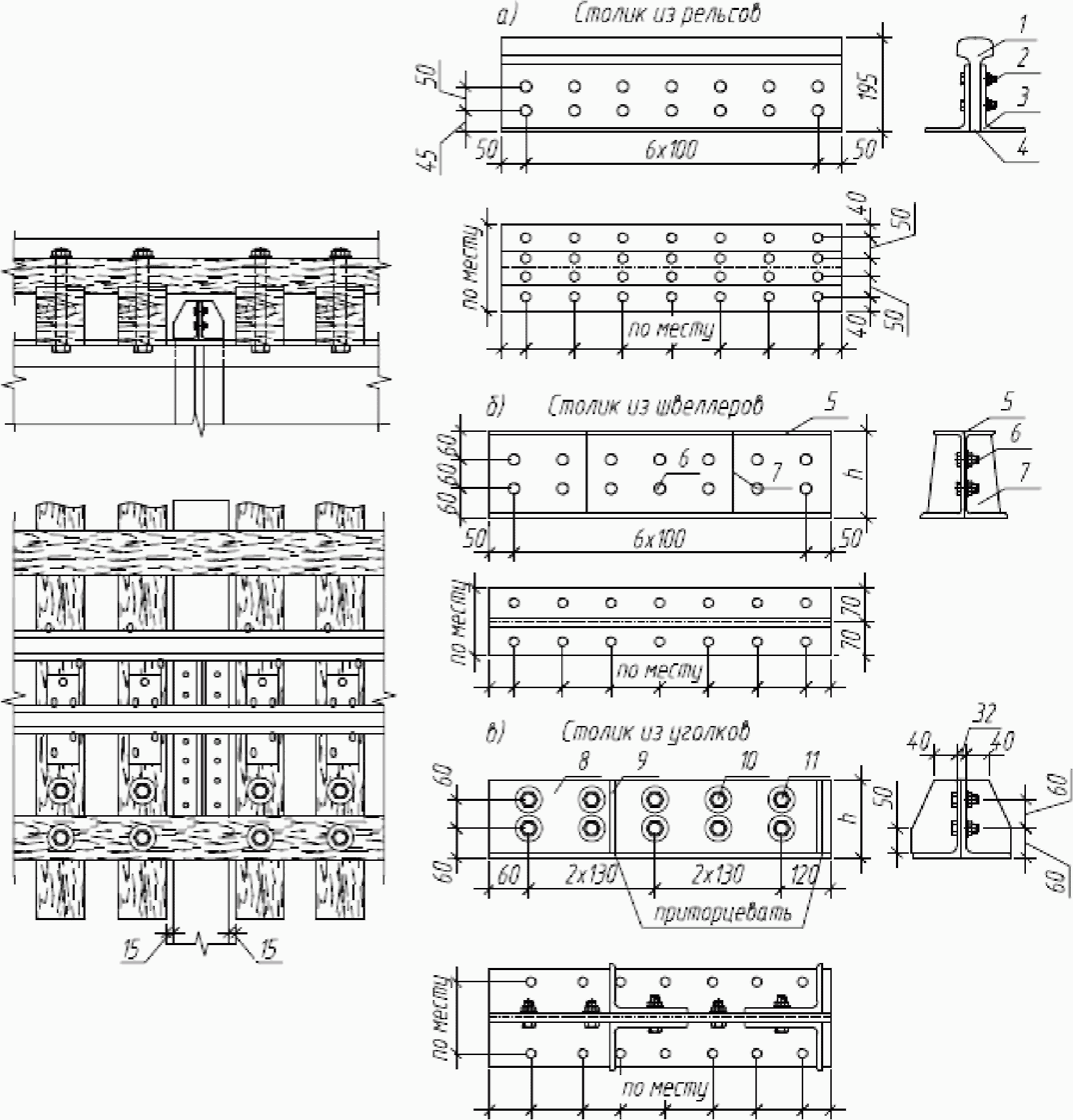

а) 1 - опорная часть столика из рельса Р38 или Р43; 2 - заклепки или болты; 3 - уголок 140 x 90 x 10 мм;

б) 4 - прокладка; 5 - вагонный швеллер N 18; 6 - заклепки или болты; 7 - ребра жесткости из листовой стали толщиной не менее 10 мм;

в) 8 - уголок столика (200 x 125 x 16 мм); 9 - ребра жесткости из уголков (200 x 125 x 16 мм); 10 - высокопрочные болты М22 с гайкой и двумя шайбами длиной 60 мм; 11 - то же, длиной 90 мм

Рисунок 9.20. Столик на поперечной балке

Примечание. Высоту столика h и сечение уголков (швеллеров) определяют в зависимости от высоты мостовых брусьев и конструкции проезжей части с таким расчетом, чтобы расстояние от верха бруса до верха столика было не менее 1 см и не более 2 см.

Мостики и столики должны проектироваться и устраиваться в соответствии с СП 35.13330.2011.

9.12. Противоугонные уголковые коротыши, устанавливаемые на верхних поясах продольных балок (ферм) при мостовом полотне с деревянными поперечинами, должны соответствовать рисунку 9.21. Противоугонные уголковые коротыши другого сечения, обеспечивающие надежное закрепление мостовых брусьев и соответствующее расположение их у поперечных балок, могут быть сохранены.

Рисунок 9.21. Противоугонный уголковый коротыш

Примечание. Размеры со звездочкой уточняются по месту.

9.13. В обоснованных случаях с разрешения Управления пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" на мостах можно укладывать специальные охранные приспособления в виде устройств, препятствующих сходу колес подвижного состава. В этом случае перед мостом могут укладываться вкатыватели (приложение N 14 настоящей Инструкции).

9.14. Устройства направляющие подвижный состав (УНПС), устанавливаются: - перед всеми железнодорожными мостами длиной 100 и более м; - перед мостами длиной более 50 м, расположенными в кривых радиусом менее 600 м, в том числе расположенными на уклонах более

и в районах с сейсмичностью более 8 баллов; - на путях, расположенных под путепроводами и пешеходными мостами с опорами стоечного типа при расстоянии от оси пути до грани опоры менее 3 м. Контруголки челнока должны быть сечением 160 x 160 x 16 мм. Контруголки протягиваются до задней грани устоев или закладных щитов, далее их концы на протяжении не менее 10 м сводятся челноком, заканчивающимся башмаком. Угон пути на мостах не допускается. В случаях, когда при типовом закреплении пути на подходах к мосту угон все же передается на мост, закрепление пути от угона производится также и на мосту постановкой пружинных противоугонов около неподвижных опорных частей в количестве, определяемом расчетом. По климатическим условиям установка УНПС осуществляется во всех регионах расположения моста. Укладка УНПС производится в соответствии с требованиями Инструкции по применению системы охранных приспособлений на мостах, утвержденной распоряжением ОАО "РЖД" от 27 декабря 2012 г. N 2709р, СНиП, ГОСТ и других нормативных документов, правил техники безопасности и обеспечения безопасности движения поездов.

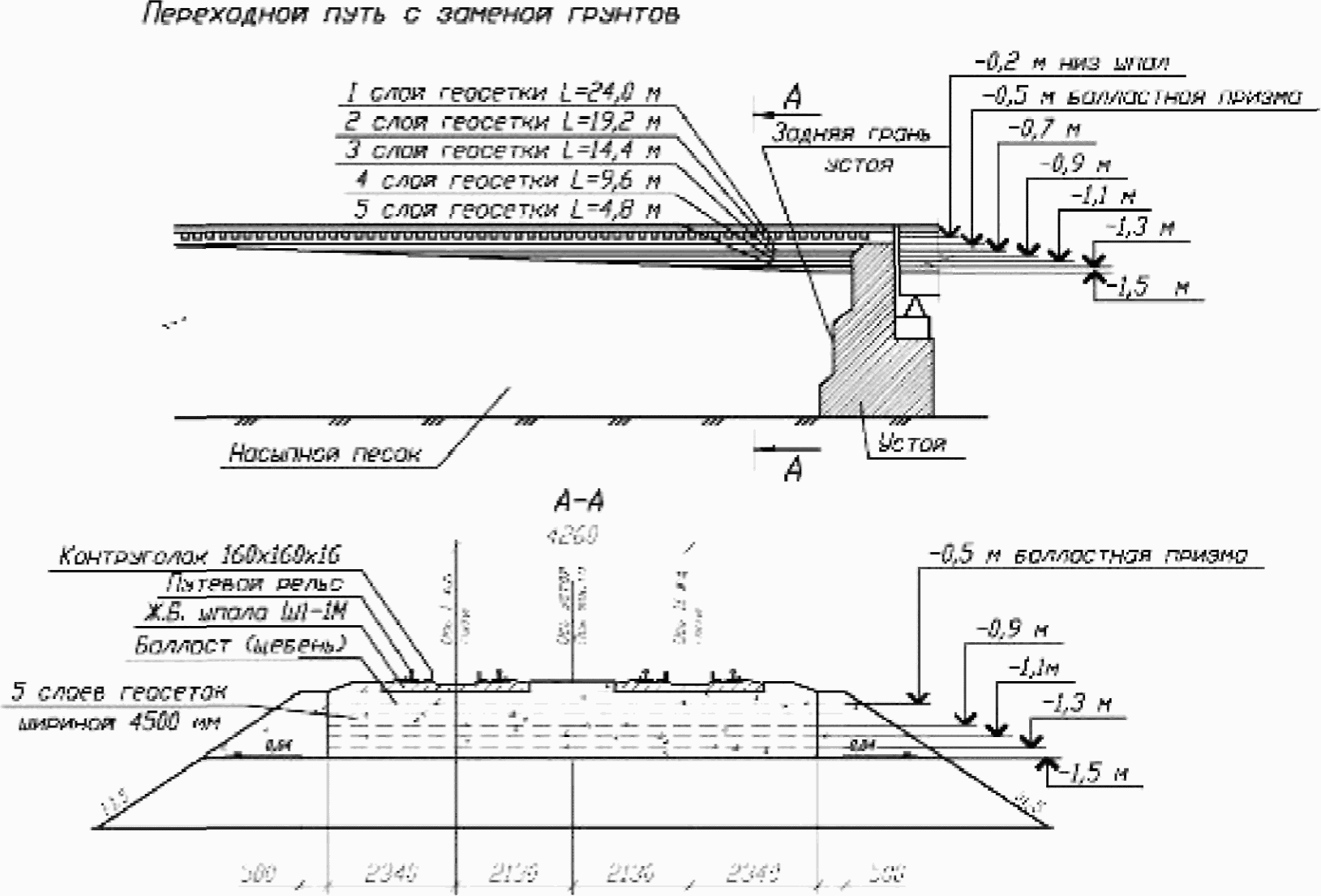

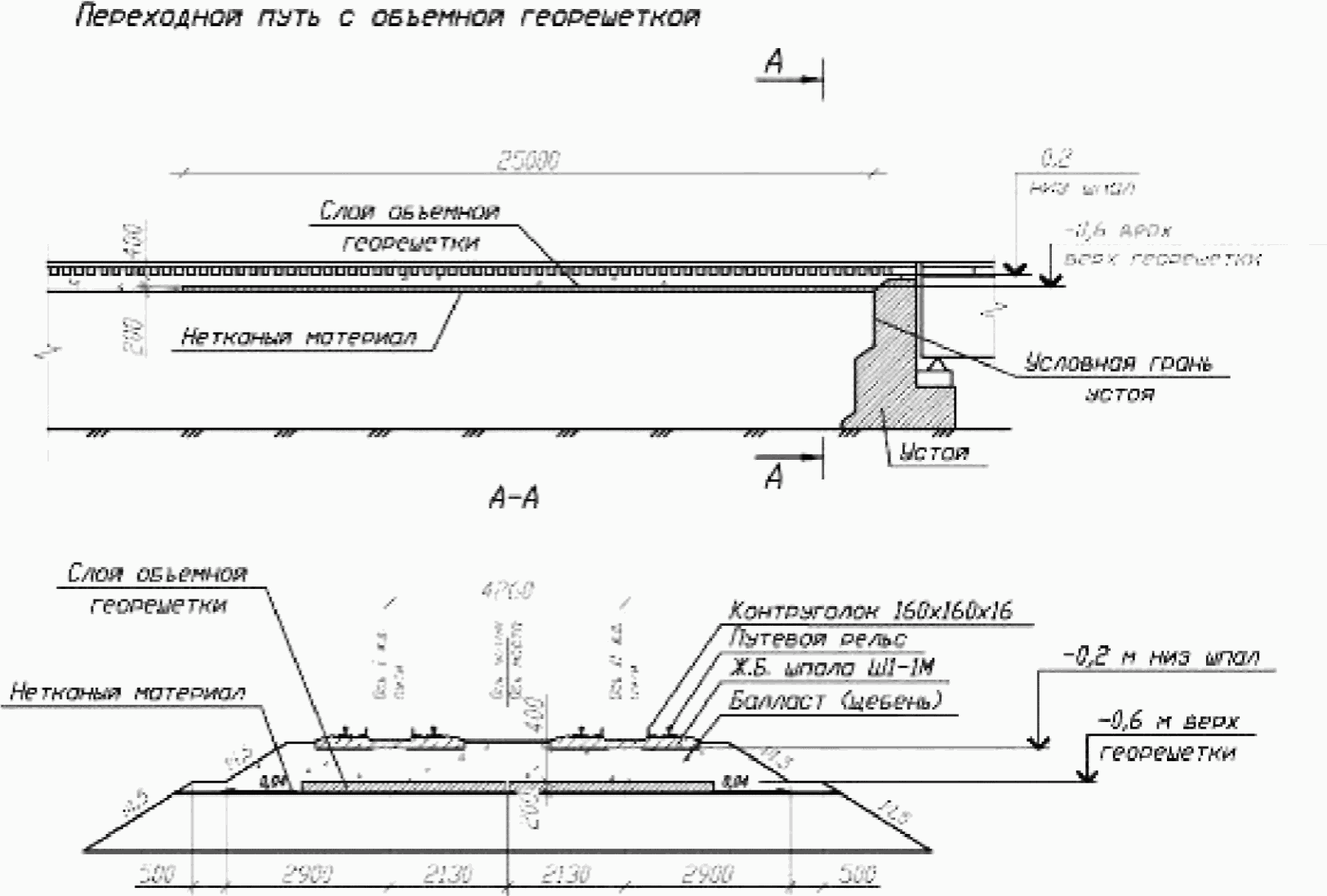

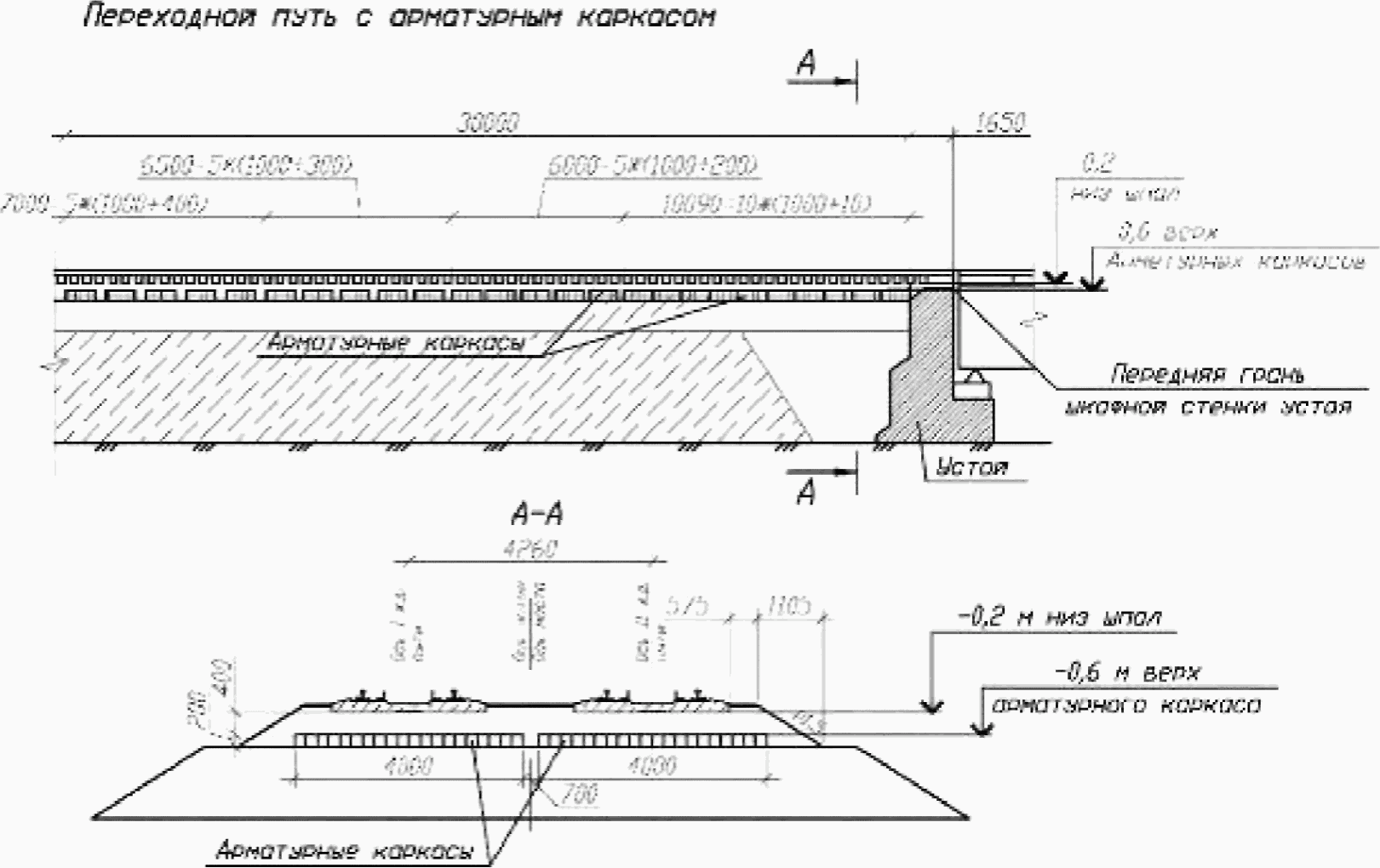

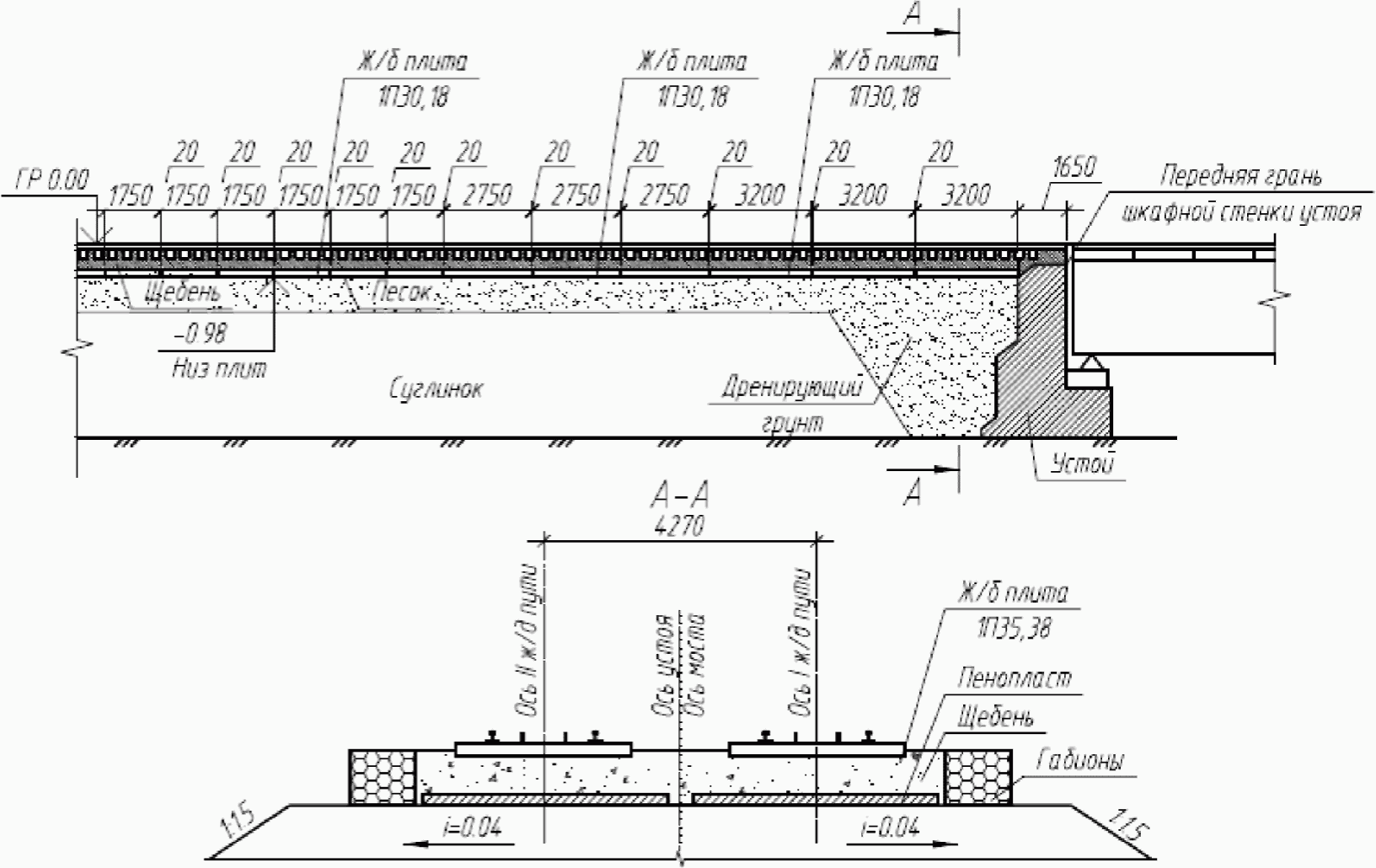

10. Участки переменной жесткости на подходах к мостам

10.1. Для плавного сопряжения участков пути с разной жесткостью на подходах к мостам с безбалластной конструкцией пути сооружаются переходные участки пути с переменной жесткостью, в соответствии с проектом, согласованным с Центральной дирекцией инфраструктуры.

При необходимости, переходные участки обустраиваются также на грузонапряженных линиях перед средними и большими мостами с ездой на балласте.

Конструкция переходных участков с переменной жесткостью должна обеспечивать устойчивую работу железнодорожного пути в зоне примыкания к искусственному сооружению без ремонта в течение срока не менее, чем период между капитальными ремонтами пути.

Конструкции переходных участков пути с переменной жесткостью распространяются для земляного полотна на прочном основании.

10.2. Проектирование и выполнение работ по сооружению переходных участков пути с переменной жесткостью производится в соответствии с Инструкцией по применению конструктивно-технологических решений переходных участков на подходах к искусственным сооружениям для участков скоростного совмещенного движения, утвержденной распоряжением ОАО "РЖД" от 12 декабря 2013 г. N 2754р.

10.3. Переходные участки пути с переменной жесткостью устраиваются на всех подходах к мостам с безбалластной конструкцией пути, расположенным на путях 1 и 2 класса, а также на путях 3 класса, где по показаниям путеизмерительного вагона отмечаются систематические расстройства рельсовой колеи.

Конструкции усиления зоны подхода к искусственным сооружениям могут быть использованы на линиях с обращением поездов с повышенными осевыми нагрузками и повышенной грузонапряженностью.

Такие участки рекомендуется также устраивать на подходах к железобетонным мостам с балластным корытом, если на этих сооружениях отмечаются систематические расстройства рельсовой колеи.

10.4. Устройство переходных участков пути с переменной жесткостью по срокам совмещается с проведением реконструкции или капитального (усиленного капитального) ремонта пути, либо выполняется в составе работ по усилению и реконструкции искусственных сооружений.

10.5. Основным принципом устройства переходного участка пути с переменной жесткостью является постепенное, в направлении от земляного полотна к искусственному сооружению, увеличение жесткости подшпального основания и уменьшение интенсивности накопления остаточных деформаций.

10.6. На сети дорог ОАО "РЖД" приняты следующие решения для создания переходного пути:

10.6.1. Конструкция участка переходного пути из железобетонных бездонных коробов.

Конструкция участка переходного пути, состоящая из железобетонных бездонных коробов, заполненных щебнем с послойным его уплотнением, представлена на рисунке 10.1.

Рисунок 10.1. Конструкция участка переходного пути

из железобетонных бездонных коробов

Конструкция за счет наличия боковых стенок (бортов) обеспечивает сокращение интенсивности накопления осадок балласта за счет предотвращения его бокового расползания. Плавность изменения жесткости достигается применением коробов разной высоты по длине переходного участка (с постепенным изменением высоты коробов от 1,5 м у устоя моста до 0,8 м в месте сопряжения с обычным путем). На переходном участке под каждый путь укладываются 8 коробов КБ 2 сечением 3 x 3 м, в том числе КБ2-1,5/3,0 (1 шт.), КБ2-1,2/3,0 (2 шт.), КБ2-1,0/3,0 (2 шт.) и КБ2-0,8/3,0 (3 шт.). Короба устанавливаются в один ряд вдоль пути.

Для отвода воды из установленных коробов предусмотрено устройство дренажа поперечным сечением 20 x 20 см из щебня.

Конструкция участка переходного пути предназначена для укладки на подходах к искусственным сооружениям с безбалластным мостовым полотном.

10.6.2. Конструкция участка переходного пути с заменой грунтов верхней части насыпи на щебень, укладываемый между слоями геосеток, представлена на рисунке 10.2.

Рисунок 10.2. Конструкция участка переходного пути с заменой

грунтов верхней части насыпи на щебень, укладываемый

между слоями геосеток

В этой конструкции для замены грунта верхней части насыпи используется щебень твердых пород фракции 25 - 60 мм, который укладывается послойно с уплотнением, толщина слоя 20 см. Модуль деформации щебня в уплотненном состоянии в конструкции должен быть не ниже E_щ = 100 МПа. Толщина слоя замены грунта щебнем в основном конструктивном решении составляет 0,0 м в начале участка, увеличиваясь до 1,0 м у искусственного сооружения. Для исключения боковых деформаций в щебне, заменяющем грунты, и восприятия возникающих в нем растягивающих усилий, он армируется слоями геосеток (георешеток) с шагом между ними по толщине 20 см. Ширина слоя замены грунта (ширина геосеток) под один путь принимается не менее 4,0 м.

Для усиления используется геосетка, имеющая прочность на разрыв в обоих направлениях 80 кН/м и размер ячейки 50 x 50 мм.

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

Для отвода воды от грунтов земляного полотна за задними стенками устоев устраивается дренаж, а поверхности площадки придается уклон 0,04 в полевую сторону.

Конструкция предназначена для укладки на подходах к искусственным сооружениям как с балластной конструкцией пути на мосту, так и с безбалластной.

10.6.3. Конструкция участка переходного пути из металлического объемного армированного каркаса.

Конструкция, представленная на рисунке 10.3, предназначена для укладки на подходах к искусственным сооружениям с балластной конструкцией пути. Она состоит из объемных решетчатых блоков размером 400 x 80 x 15 см, сваренных из арматурных стержней толщиной 10 мм. Размер ячеек в арматурном каркасе 20 x 20 x 15 см.

Рисунок 10.3. Конструкция участка переходного пути

из металлического объемного армированного каркаса

10.6.4. Конструкция участка переходного пути из одного слоя объемной георешетки.

Конструкция предназначена для укладки на подходах к искусственным сооружениям с ездой на балласте и представлена на рисунке 10.4.

Рисунок 10.4. Конструкция участка переходного пути из одного

слоя объемной георешетки

Объемная георешетка (шириной 4,2 м и высотой 20 см) заполняется щебеночно-гравийно-песчаной смесью по ТУ 5711-284-01124323-2012 "Щебеночно-гравийно-песчаная смесь", утвержденным распоряжением ОАО "РЖД" от 20 декабря 2012 г. N 2640р, с последующим уплотнением.

10.6.5. Конструкция с подбалластными железобетонными плитами. Для изменения жесткости тела насыпи применяются плоские железобетонные плиты переменной ширины поперек оси пути (рисунок 10.5). Первая ступень состоит из трех плит 3,2 x 3,75 м, вторая - из трех плит 2,75 x 3,5 м, третья - из 6 плит 1,75 x 3,0 м. Для исключения боковых деформаций балласта со стороны обочин укладывают габионы, а для отвода воды предусмотрена замена грунта на дренирующий за шкафной стенкой устоя.

Рисунок 10.5. Переходной путь с подбалластными

железобетонными плитами

10.7. Для снижения жесткости подшпального основания и контактных напряжений на балласт на искусственном сооружении в местах перехода с земляного полотна укладываются упругие прокладки по подошве шпалы либо упругие подбалластные маты на бетон сооружения. Упругие прокладки и упругие маты выполняются из резины или полиуретана. Срок службы упругих элементов принимается не менее 30 лет.

10.8. Длина переходного участка пути с переменной жесткостью на подходе к искусственному сооружению L_пж определяется для каждого конкретного объекта в зависимости от протяженности фактической зоны повышенного расстройства пути. Для выделения этих зон используются данные путеизмерительных вагонов или результаты испытаний нагрузочными поездами.

Минимальная длина участка изменения жесткости на подходе (L_пж) при этом в зависимости от скорости движения поездов принимается по данным таблицы 10.1.

Таблица 10.1

Минимальные длины участка изменения жесткости на подходе

Максимальная скорость движения поездов, км/ч	более 120	80 - 120	менее 80
Минимальная длина участка L_пж, м	25	20	15

10.9. Основание для укладки переходных конструкций для возможности отвода воды должно быть спланировано с уклоном 0,04 в полевую сторону. На подготовленную площадку для предотвращения попадания в материал замены мелких частиц укладывается нетканый материал с выпуском боковых частей до продольного дренажа или на откос земляного полотна.

10.10. На участках подходов земляного полотна, сложенных пучинистыми грунтами, если граница промерзания входит в эти грунты в сечении с максимальной толщиной замены, то под балластной призмой предусматривается укладка тепловой изоляции из плит экструдированного пенополистирола. Толщина тепловой изоляции назначается теплотехническим расчетом из условия расположения границы промерзания в сечении с максимальной толщиной щебня замены в этом слое.

10.11. На участках с бесстыковым путем стыки рельсовых плетей должны располагаться вне пределов участка переходного пути с переменной жесткостью, а на участках звеньевого пути стыки звеньев должны быть не ближе 10 м от сечения перехода с земляного полотна на искусственное сооружение.

11. Основные требования к закреплению

бесстыкового пути на мостах

11.1. При проектировании и строительстве новых и реконструкции существующих мостов должна предусматриваться укладка бесстыкового пути с безбалластным мостовым полотном на железобетонных плитах или с мостовым полотном с ездой на балласте и железобетонными мостовыми шпалами. Укладка мостового полотна на деревянных поперечинах допускается по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД" при соответствующем технико-экономическом обосновании.

11.2. На мостах с безбалластным мостовым полотном на железобетонных плитах и деревянных поперечинах с суммарной длиной пролетных строений до 33 м рельсовые плети должны укладываться с равномерным прижатием к основанию в пределах моста и подходов с усилием, соответствующим требованиям подпункта 2.5.2 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р. В случае применения скреплений КБ65 (КД65) разрешается подрезать лапки клемм, то есть исключать прижатие подошвы рельс на мосту.

11.3. На многопролетных мостах с безбалластным мостовым полотном на деревянных поперечинах с суммарной длиной пролетных строений от 33 до 77 м рельсовые плети прикрепляют к мостовым брусьям в соответствии с подпунктом 2.8.6 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

11.4. На многопролетных мостах с безбалластным мостовым полотном на железобетонных плитах БМП с суммарной длиной пролетных строений до 350 м рельсовые плети прикрепляют к мостовым брусьям в соответствии с подпунктом 2.8.5 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

11.5. На мостах с ездой на балласте с расчетными длинами пролетных строений до 33,6 м бесстыковой путь без разрывов плетей укладывается без ограничения суммарных длин пролетных строений в соответствии с подпунктом 2.8.10 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р. При этом рельсовые плети должны укладываться с равномерным прижатием к основанию в пределах моста и подходов с усилием, соответствующим требованиям подпункта 2.5.2 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

11.6. На однопролетных и многопролетных мостах с ездой на балласте с длинами пролетных строений 33,6 м и более рельсовые плети закрепляют в соответствии с подпунктом 2.8.12 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р.

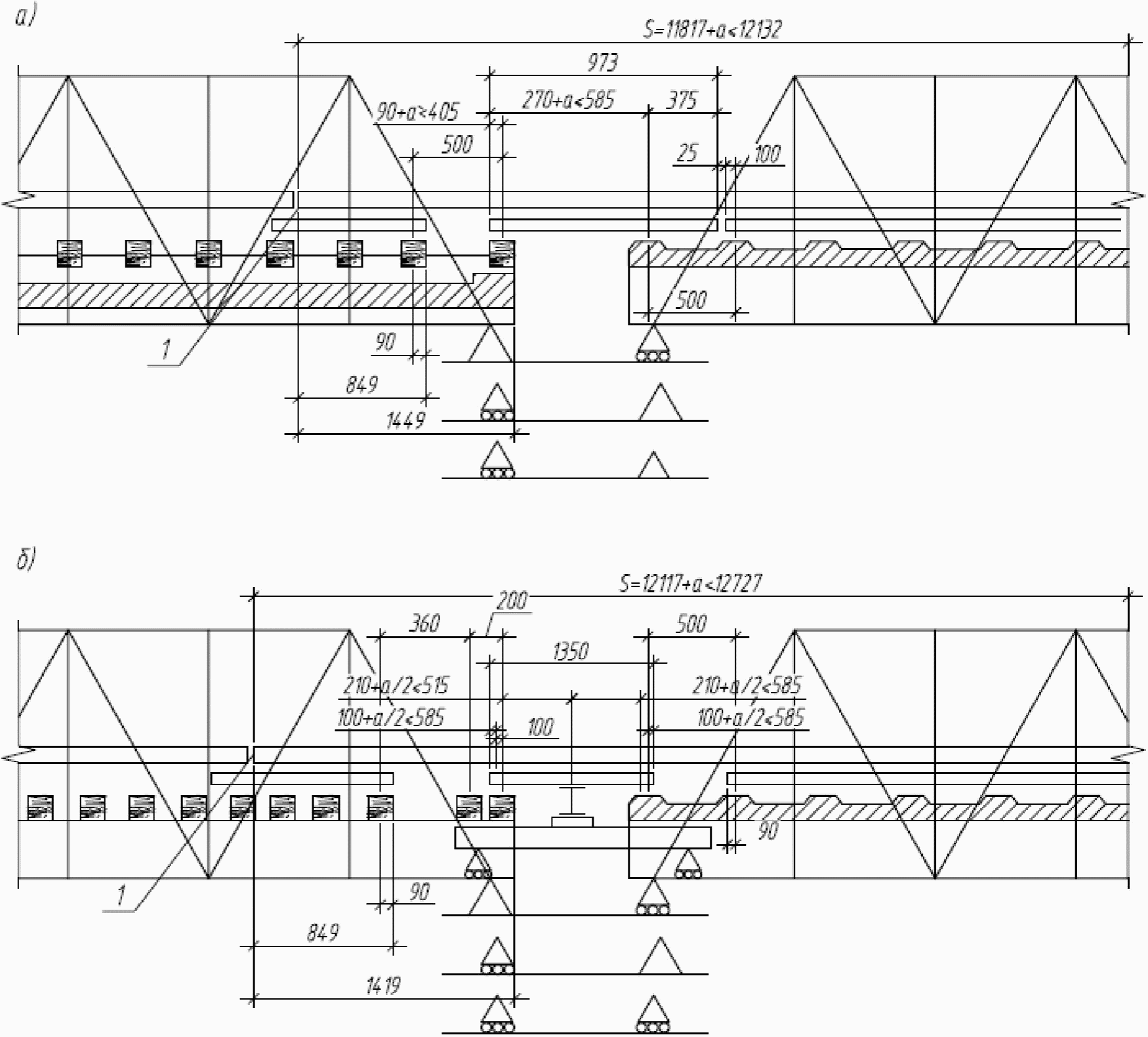

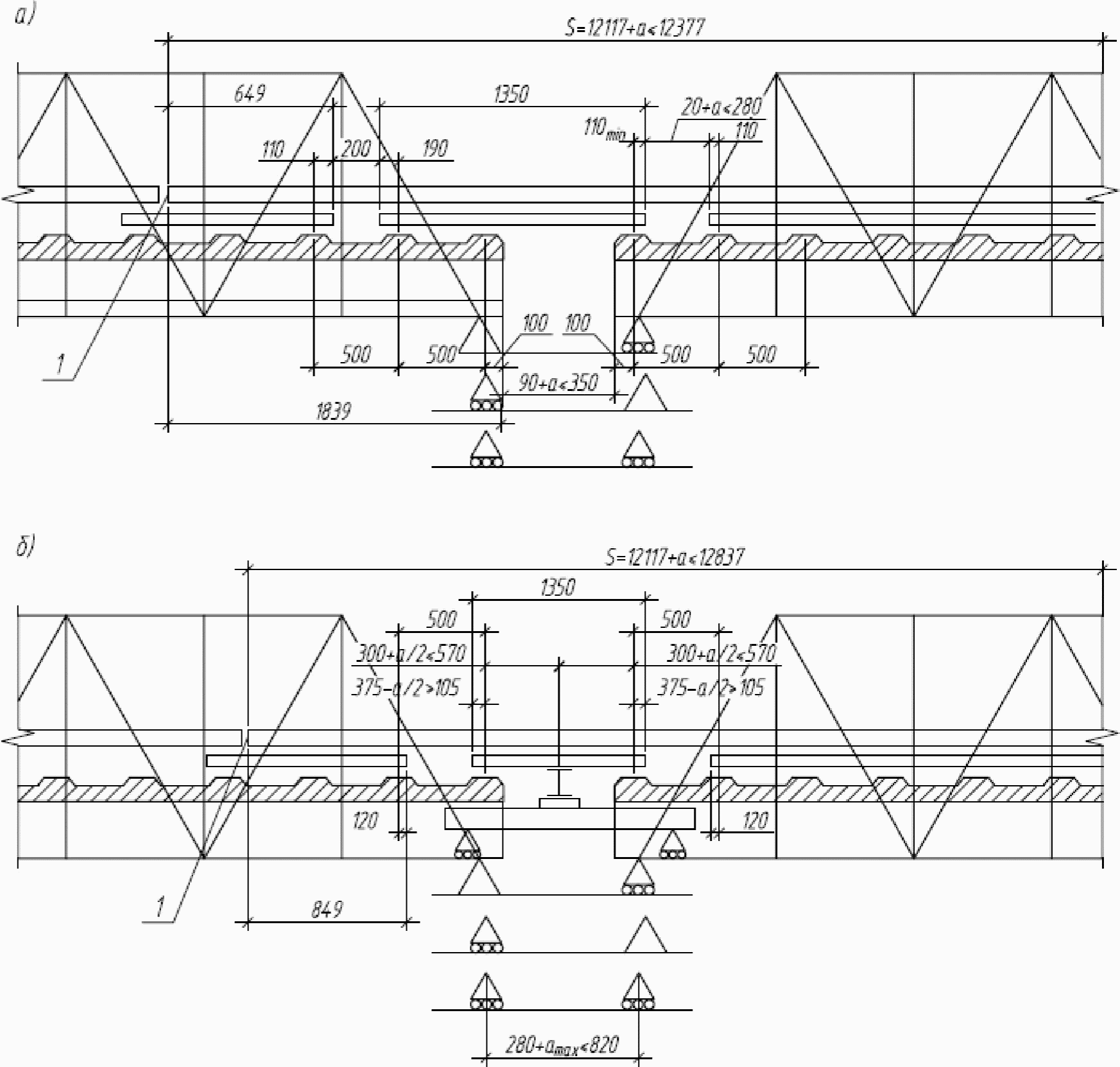

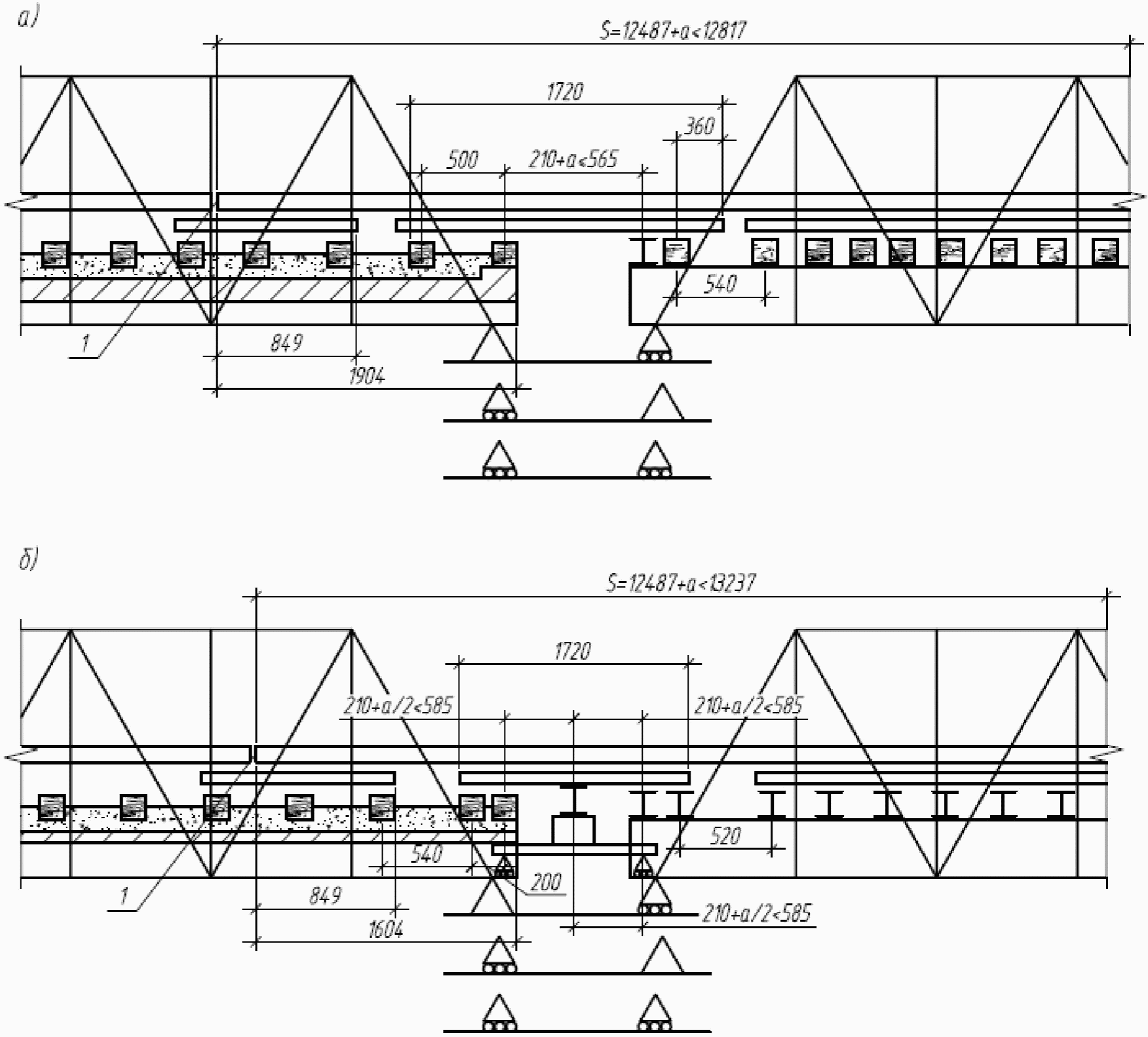

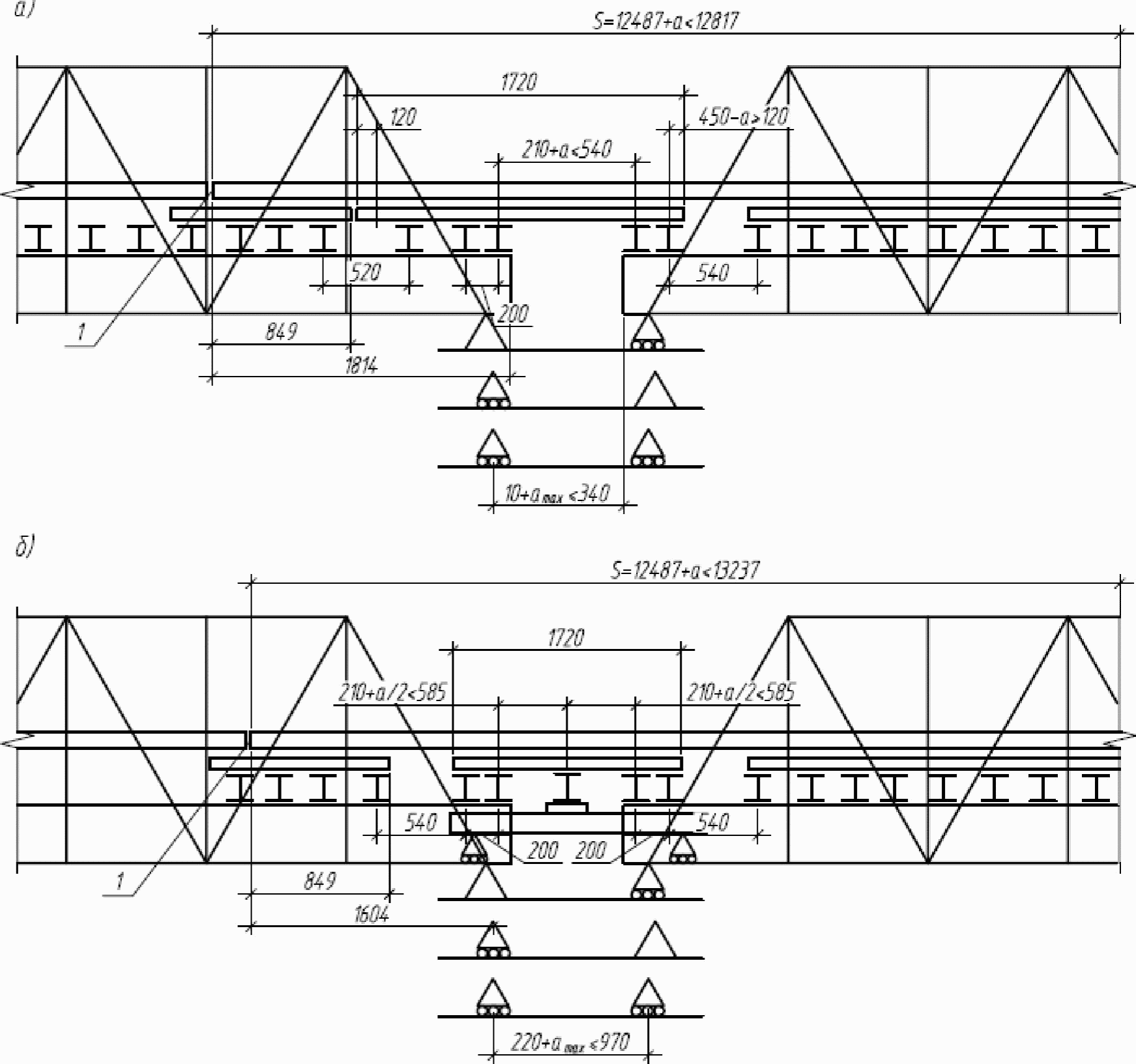

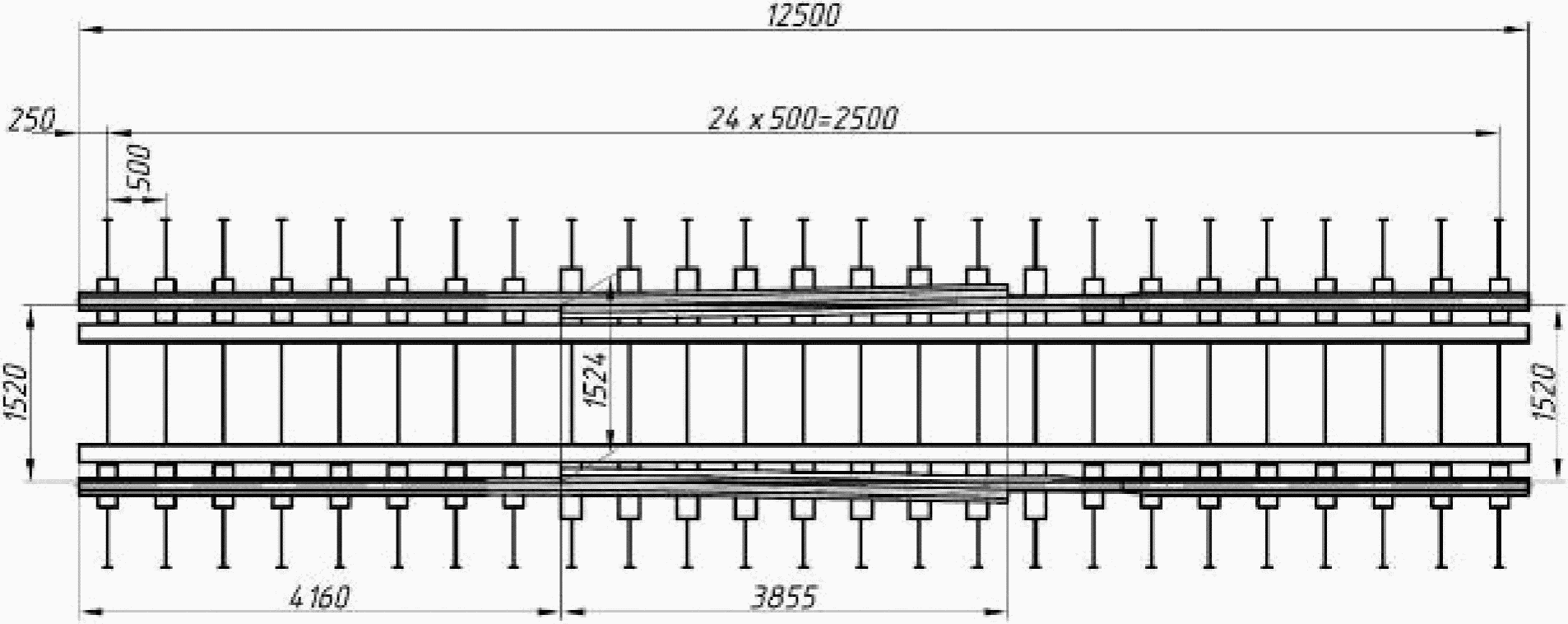

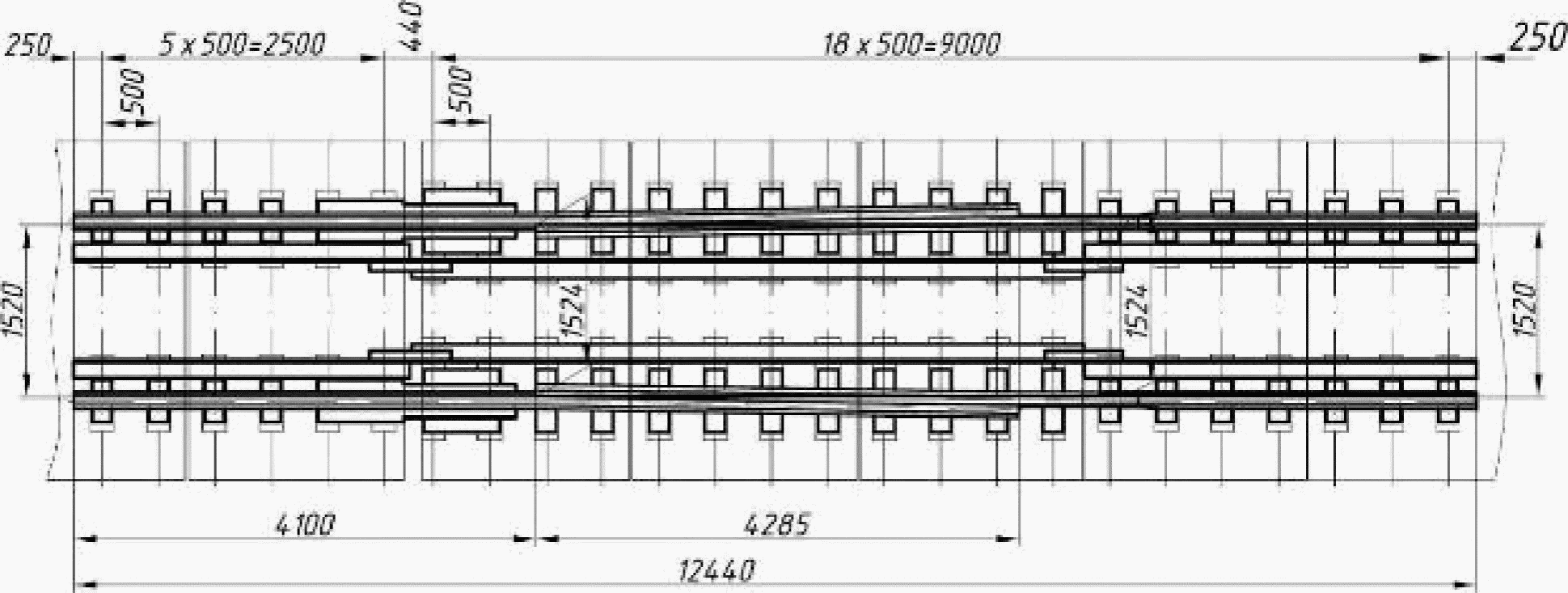

11.7. Схемы закрепления плетей бесстыкового пути, укладываемых с уравнительными приборами, уравнительными стыками или уравнительными рельсами на многопролетных мостах, назначаются в зависимости от их напряженно-деформированного состояния, определяемого расчетным способом с учетом продольного взаимодействия рельсовых плетей с мостовыми сооружениями (подпункт 2.8.2 Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2544р).

12. Тротуары и убежища

12.1. На всех однопутных мостах полной длиной более 25 м, на всех мостах высотой более 3 м, на всех мостах, расположенных в пределах станций, и на всех путепроводах должны быть двусторонние боковые тротуары с перилами, располагаемые вне габаритов приближений строений.

В северных условиях двусторонние боковые тротуары должны иметь все мосты полной длиной более 10 м.

Перила на мостах высотой от 3 м там, где они отсутствуют, должны устраиваться в плановом порядке.

На двухпутных пролетных строениях, а также на двухпутных и многопутных мостах с ездой поверху на общих опорах во всех случаях должны быть тротуары в междупутье на уровне верха мостовых брусьев (металлических поперечин, безбалластных железобетонных плит).

12.2. На пролетных строениях с ездой на поперечинах или безбалластных железобетонных плитах необходимо устраивать раздельные боковые тротуары на уровне низа поперечин (плит).

На больших охраняемых мостах с ездой понизу, если поперечные балки прикреплены большими "топориками", разрешается располагать один тротуар на уровне верха поперечин (плит). На пролетных строениях с ездой понизу со сплошными главными балками боковые тротуары следует устраивать на уровне верха поперечин. В этом случае целесообразно применять безбалластные железобетонные плиты.

Боковые тротуары на длинных мостовых брусьях (поперечинах) допускаются на эксплуатируемых металлических мостах впредь до их капитального ремонта или переустройства, а также на деревянных мостах.

На мостах с ездой на балласте боковые тротуары следует располагать на уровне бортов балластного корыта.

На малых мостах с уширенным балластным корытом для пропуска щебнеочистительных машин специально боковые тротуары можно не устраивать.

12.3. На тротуарах с металлическими консолями рекомендуется применять металлический настил просечного или рифленого профиля. Можно применять настил из арматурной стали, а также настил из железобетонных плит (при достаточной грузоподъемности пролетных строений и несущей способности консолей). Металлический настил разрешается укладывать внутри колеи.

Деревянный настил допускается на эксплуатируемых мостах только в случае, если его заменять нецелесообразно. Например, на старых пролетных строениях, подлежащих замене.

Деревянный настил на боковых тротуарах должен быть устроен из четырех досок сечением 20 x 5 см, укладываемых с зазором в 2 см. Доски должны быть остроганы и пришиты гвоздями длиной 100 мм к поперечным брусьям сечением не менее 10 x 10 см. Деревянный настил можно устраивать из щитов.

Расстояние между местами опирания настила (на консоли или промежуточные опоры при металлических прогонах) не должно превышать 180 см.

На металлических пролетных строениях с ездой поверху при расположении тротуаров над верхними поясами ферм настил для удобства очистки и осмотра ферм рекомендуется устраивать откидным на петлях или съемным.

12.4. Боковые раздельные тротуары, убежища, а также тротуары в междупутье на пролетных строениях с ездой на поперечинах (на безбалластных железобетонных плитах) рассчитывают на нормативную нагрузку 3,92 кПа (400 кгс/м²), а на пролетных строениях с ездой на балласте - 9,8 кПа (1000 кгс/м²). Расчетные сопротивления и коэффициенты при расчете несущих конструкций, а также тип исполнения конструкции (обычное, северное А или Б) и материалы принимаются в соответствии с СП 35.13330.2011 (СНиП 2.05.03-84*).

Боковые тротуары и убежища должны прикрепляться к пролетным строениям только на болтах или заклепках. Монтажная сварка не допускается.

12.5. Для укрытия людей при проходе поездов, размещения противопожарного инвентаря, а также механизмов, оборудования и материалов при производстве ремонтных работ на мостах должны устраиваться убежища.

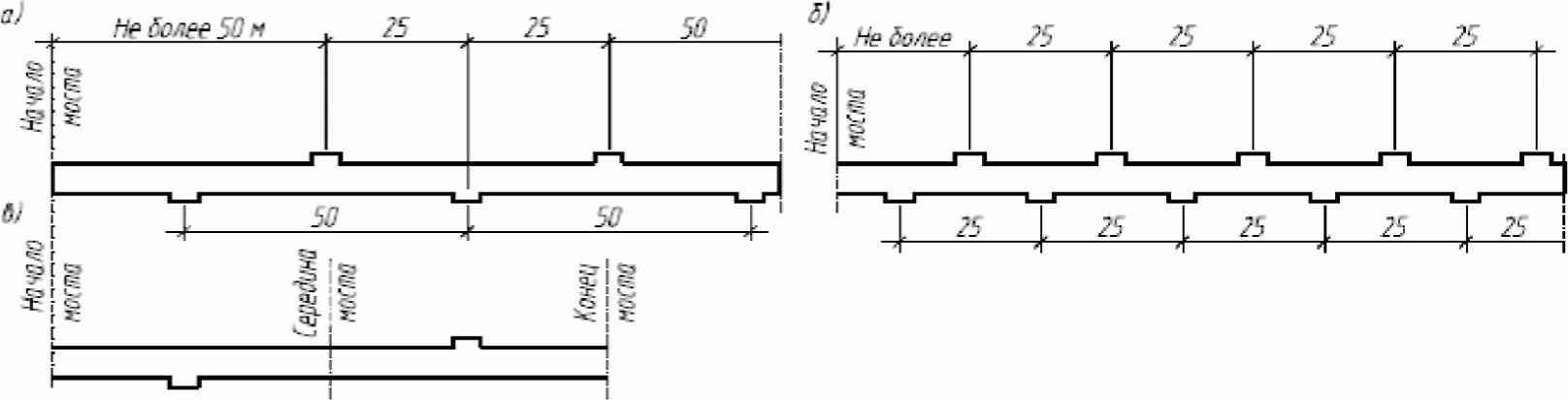

Убежища на мостах должны располагаться через 50 м с каждой стороны пути в шахматном порядке (при длине моста от 50 до 100 м допускается устраивать по одному убежищу с каждой стороны пути) (рисунок 12.1).

а - на мостах длиной более 100 м для не скоростных участков и обычной климатической зоны; б - на мостах длиной более 50 м для участков скоростного движения и северной климатической зоны;

в - на мостах длиной от 50 до 100 м для нескоростных участков и обычной климатической зоны, и от 25 до 50 м для участков скоростного движения и северной климатической зоны

Рисунок 12.1. Расположение убежищ

На эксплуатируемых мостах в северных условиях и на участках обращения пассажирских поездов со скоростью до 140 км/ч допускается сохранить существующие расстояния между убежищами 50 м при условии обеспечения дополнительных специальных мер по безопасному ведению работ и соблюдению правил нахождения на искусственных сооружениях. Дополнительные специальные меры для каждого моста должны быть разработаны с учетом местных условий на основе действующих правил техники безопасности и производственной санитарии при ремонте и содержании железнодорожного пути и сооружений и утверждены начальником дистанции пути (инфраструктуры).

Размеры убежищ: вдоль моста - не менее 3 м, поперек моста - 1 м. На эксплуатируемых мостах допускается сохранение убежищ размерами вдоль моста не менее 1,8 м и поперек моста - не менее 0,8 м.

На пролетных строениях с шириной балластного корыта между наружными гранями бортов 4,9 м при наличии боковых тротуаров размер убежищ поперек моста (1 м) может приниматься с учетом ширины тротуара.

На деревянных мостах и металлических мостах с мостовым полотном на длинных мостовых брусьях убежища устраивают на трех брусьях длиной 5,0 - 5,25 м.

Убежища рассчитываются на ту же нагрузку, что и раздельные боковые тротуары.

12.6. Боковые тротуары и убежища на всех постоянных мостах ограждают металлическими перилами высотой (от верха настила) не менее 1,1 м.

Стойки и поручни должны быть из уголков сечением не менее 80 x 80 x 8 мм.

Устройство перил на новых мостах должно выполняться в нижней части из швеллера N 14, а в верхней - из круглых стержней диаметром 20 мм (рисунок 12.2, а). На эксплуатируемых мостах может быть сохранено заполнение из круглых стержней, при этом расстояние от первого стержня до верха настила должно быть не более 30 см, а стойки перил должны отстоять от плиты или крайней доски настила не более, чем на 1 см (рисунок 12.2, б). При больших расстояниях перильное заполнение в плановом порядке переустраивается.

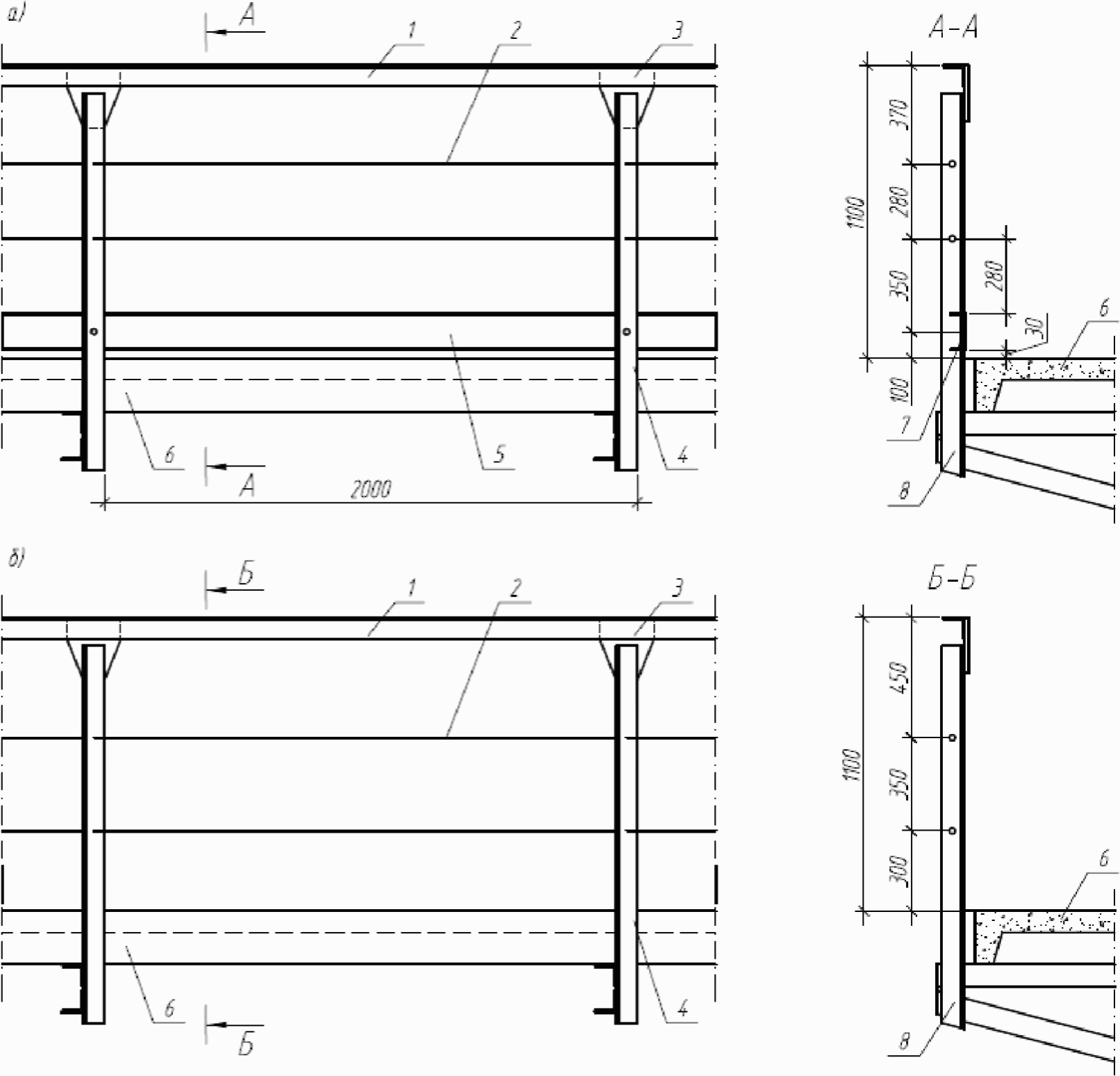

а - на новых мостах; б - на эксплуатируемых мостах;

1 - поручень перил 80 x 80 x 8; 2 - заполнение перил; 3 - фасонка; 4 - стойка перил 80 x 80 x 8;

5 - заполнение перил - швеллер N 14; 6 - плита тротуара; 7 - болт

; 8 - фасонка

Рисунок 12.2. Перильное заполнение

Примечание. В местах сопряжения швеллера со стойками перил полки швеллера вырезать на длине 90 мм.

Расстояние от оси пути до наиболее выступающих частей перил на прямых участках пути должно быть не менее 2450 мм, а при проектировании новых пролетных строений - не менее 2480 мм, учитывая допуски на установку пролетных строений и укладку пути на мостах. В мостах на кривых необходимо предусматривать соответствующее увеличение расстояния от оси пути до перил.

На железнодорожных мостах, расположенных в городах, перила, при необходимости, могут устраиваться с учетом повышенных архитектурных требований по индивидуальным проектам, утверждаемым железными дорогами. На деревянных мостах допускается устройство деревянных перил (рисунок 7.1).

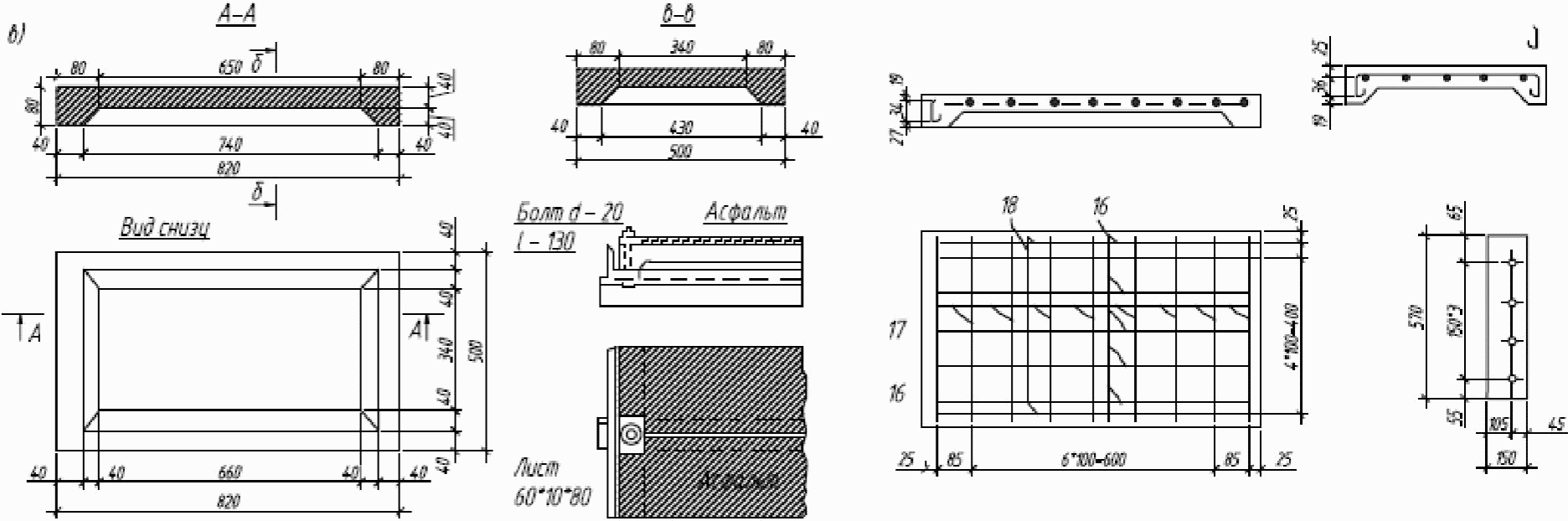

12.7. На металлических пролетных строениях эксплуатируемых мостов боковые тротуары, убежища и перила выполняют по индивидуальным или повторно применяемым проектам, разработанным на основе указанных выше требований с использованием типовых проектов новых пролетных строений и утвержденным службами пути железных дорог.

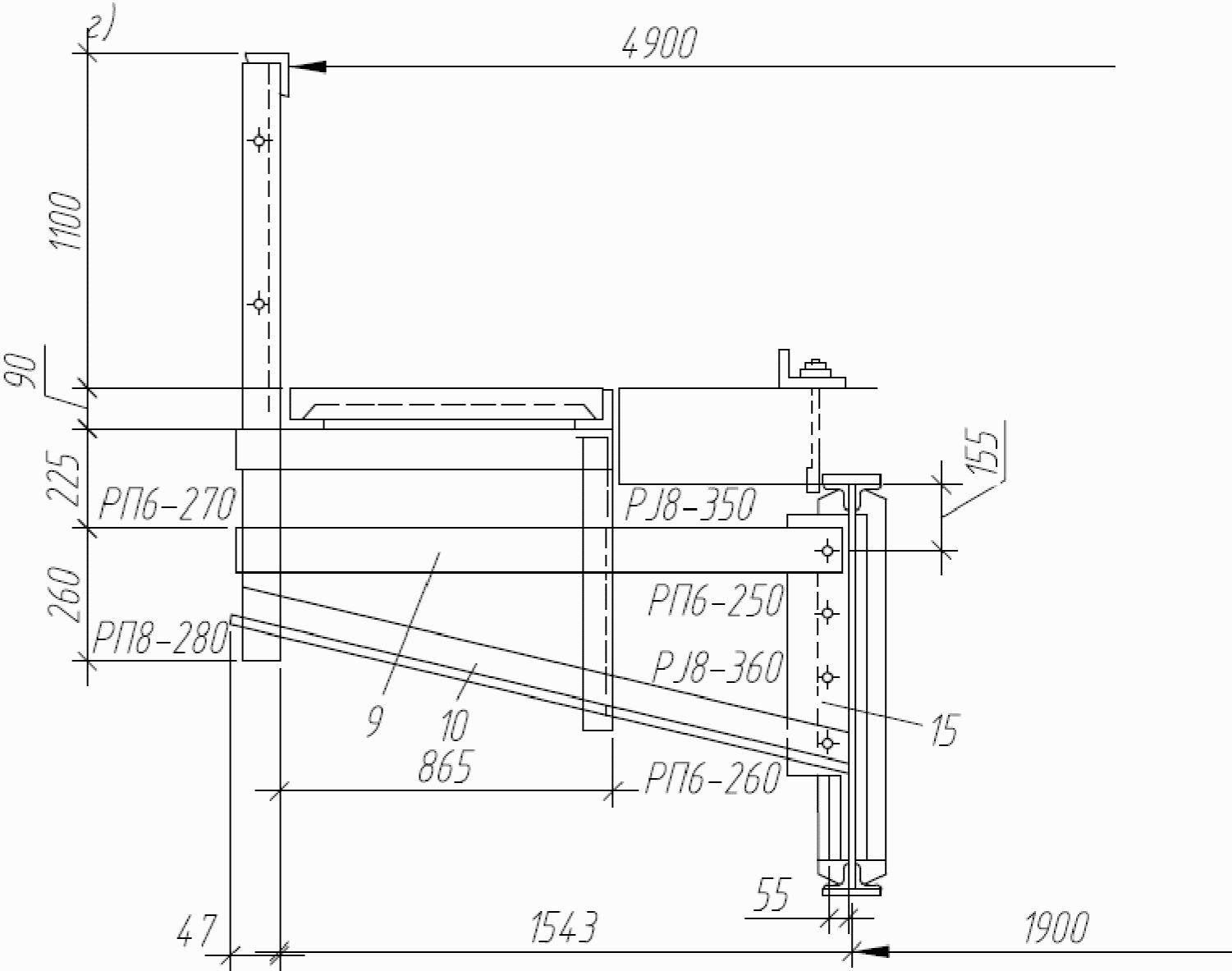

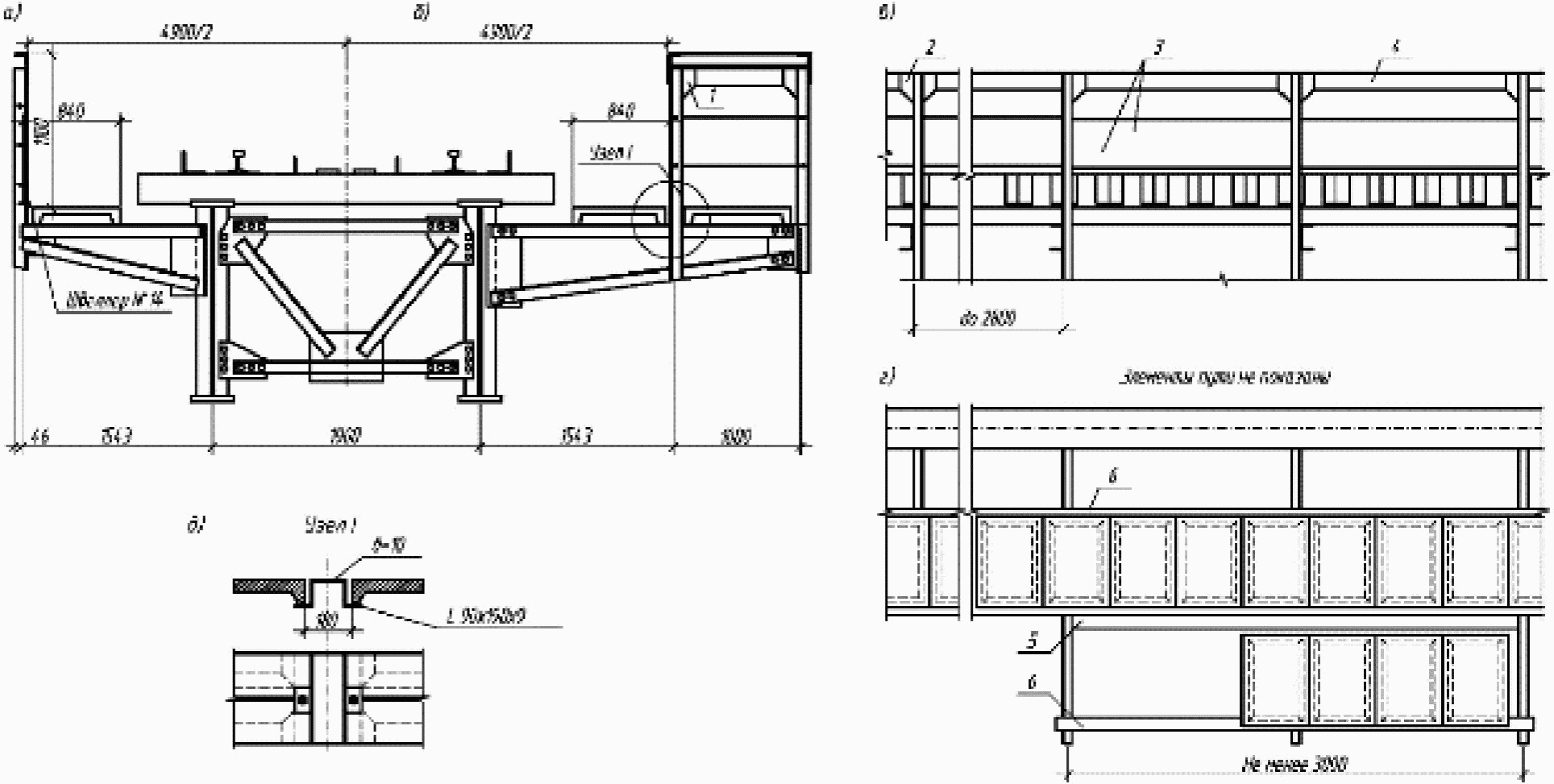

В приложении N 15 настоящей Инструкции приведены конструкции боковых тротуаров на металлических пролетных строениях по проекту, разработанному институтом Гипротранспуть для повторного применения на эксплуатируемых мостах при устройстве новых или реконструкции существующих раздельных тротуаров.

На новых пролетных строениях боковые тротуары, убежища и перила устраивают по типовым проектам пролетных строений, утвержденным установленным порядком.

12.8. Конструкция тротуаров и настила должна обеспечивать свободное перемещение подвижных концов пролетных строений от воздействия температуры воздуха и временной нагрузки.

13. Противопожарные обустройства

13.1. На деревянных мостах, а также на мостах с ездой на деревянных поперечинах необходимо иметь противопожарные средства в виде бочек с водой вместимостью 200 л и ящиков с песком вместимостью 0,25 м³ (приложение N 16 настоящей Инструкции), а на охраняемых мостах, кроме того, огнетушители гидропульты и другие специальные противопожарные приспособления.

13.2. На однопутных и двухпутных металлических и железобетонных мостах с деревянным мостовым полотном длиной от 10 до 25 м устанавливают одну бочку на конце моста, при длине мостов более 25 м - по одной бочке на концах моста и по одной бочке на каждые 50 м длины моста. На однопутных и двухпутных мостах с деревянными пролетными строениями или деревянными опорами при длине моста от 5 до 15 м устанавливают одну бочку на конце моста, при длине моста более 15 м - по одной бочке на концах и по одной бочке на каждые 25 м длины моста. Бочки устанавливаются на площадках-убежищах, а при их отсутствии - на специальных помостах.

При отсутствии или пересыхании в летнее время водотока у деревянных опор устанавливают бочки с водой по одной на каждые 25 м длины моста.

13.3. Кроме бочек с водой, на металлических и железобетонных мостах с деревянным мостовым полотном длиной более 25 м и на деревянных мостах длиной более 15 м ставят ящики с песком на площадках, располагаемые по длине моста между площадками для бочек. Ящики с песком должны иметь крышки на петлях. Песок в ящиках должен быть сухим.

На путепроводах над электрифицированными участками взамен бочек с водой должны быть поставлены ящики с песком.

На пешеходных мостах с деревянным настилом устанавливают ящики с песком по одному на каждые 50 м длины моста (со сходами).

В зимний период бочки должны быть пустыми, а в остальное время наполнены водой. В засушливых и безводных районах на металлических и железобетонных мостах с деревянным мостовым полотном длиной до 25 м, а также на деревянных мостах длиной до 15 м и у деревянных опор допускается вместо бочек с водой устанавливать ящики с песком вместимостью 0,25 м³.

На мостах с деревянными пролетными строениями пространство между контррельсами или между специальными брусками должно быть покрыто дощатым настилом и засыпано щебнем или гравием, а пространство между путевым рельсом и контррельсом (или бруском) покрыто полосовой сталью. На мостах с металлическими пролетными строениями на деревянных опорах указанные покрытия необходимо устраивать над всеми опорами и в обе стороны от них на расстоянии 2 - 5 м (в зависимости от высоты опоры).

Расположенные над железнодорожными путями части деревянных путепроводов должны быть обшиты снизу листовой сталью на ширину не менее 4 м со спущенными на 0,3 м краями.

Вместо стали допускается применение асбошифера, покрытие деревянных элементов огнеупорной краской, пропитка огнезащитными составами и другие мероприятия, которые согласовываются пожарной охраной железной дороги.

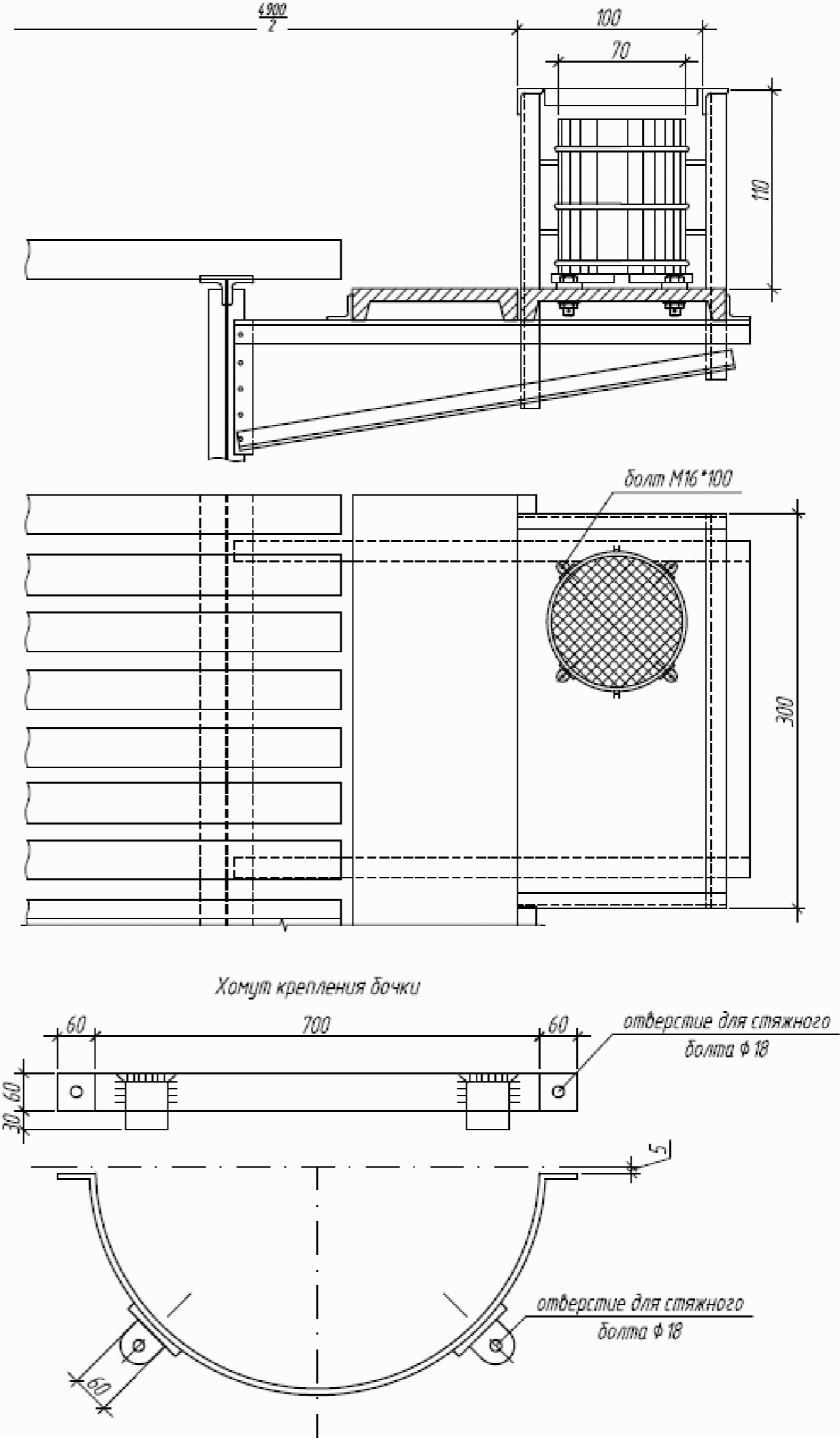

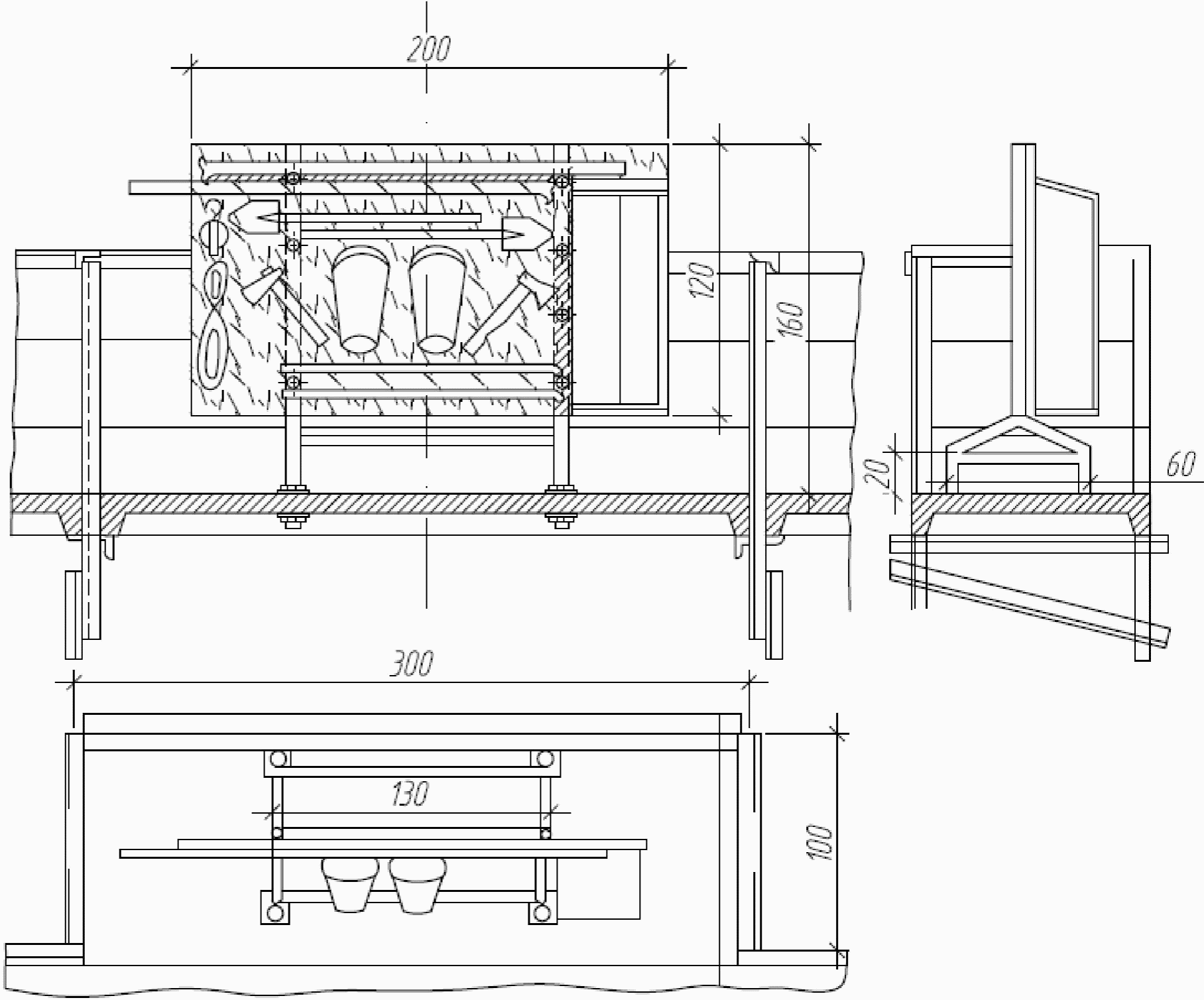

На охраняемых мостах, помимо бочек с водой и ящиков с песком, должны быть следующие противопожарные средства:

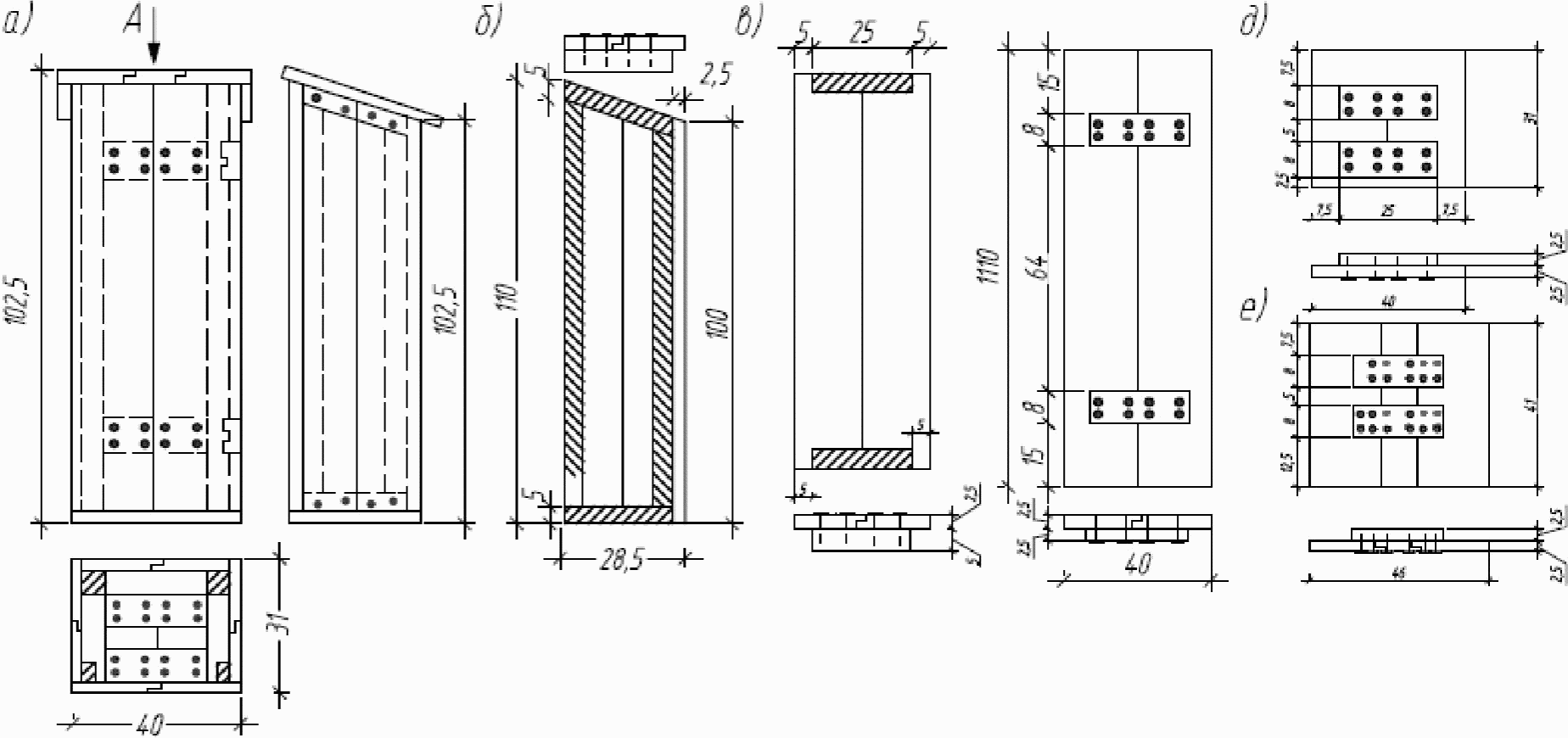

а) химические огнетушители, устанавливаемые в специальных деревянных ящиках (приложение N 16 настоящей Инструкции) на концах моста и через каждые 100 м его длины; в зимнее время огнетушители необходимо переносить в теплое помещение;

б) ведра по одному на каждые 200 м длины моста, но не менее одного на пост охраны;

в) противопожарный инвентарь (не менее чем по 2 шт.): лопаты, ломы, топоры, багры, а также ведра с веревкой и блоком для пополнения воды в бочках.

Указанный инвентарь должен храниться на щитах в служебном помещении или на стендах у моста (приложение N 16 настоящей Инструкции).

Деревянные мосты длиной более 300 м, мосты, имеющие деревянные опоры высотой более 12 м, а также многопутные мосты обеспечиваются противопожарными средствами в зависимости от местных условий по согласованию с пожарной охраной железной дороги.

Особо крупные охраняемые мосты по перечню, утверждаемому начальником железной дороги, помимо перечисленного выше пожарного инвентаря, обеспечиваются в плановом порядке самостоятельными пожарными установками, разработанными по специальному проекту, согласованному с пожарной охраной железной дороги.

Приложение N 1

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

ТРЕБОВАНИЯ

К БАЛЛАСТНЫМ МАТЕРИАЛАМ ДЛЯ МОСТОВОГО ПОЛОТНА

(ОБЯЗАТЕЛЬНОЕ)

1.1. На мостах с ездой на балласте должен применяться щебень из плотных горных пород, получаемый их дроблением для устройства балластного слоя железнодорожного пути и отвечающий требованиям ГОСТ 7392-2014.

1.2. Щебень, используемый для балластного слоя железнодорожного пути, по своим физико-механическим характеристикам и фракционному составу подразделяют на три категории: категория "B" - с номинальным размером зерен от 22,4 до 63 мм; категория I - с номинальным размером зерен от 30 до 60 мм; категория II - с номинальным размером зерен от 25 до 60 мм.

К щебню предъявляют требования по следующим показателям:

зерновому составу;

содержанию частиц размером менее 0,16 мм;

содержанию дробленых зерен (в щебне из валунов и гравия);

содержанию зерен слабых пород;

содержанию глины в комках;

прочности;

морозостойкости;

электроизоляционным свойствам.

1.3. Зерновой состав щебня категорий "B", I и II, характеризуемый полными остатками на контрольных ситах при рассеве щебня, должен соответствовать составу, указанному в таблицах П.1.1 и П.1.2.

Таблица П.1.1

Зерновой состав щебня категории "B", характеризуемый полными

остатками на контрольных ситах при рассеве щебня

Размер стороны квадрата ячейки контрольного сита, мм	Полный остаток на сите, % общей массы
80,0	0
63,0	0 - 3
50,0	0 - 35
40,0	35 - 70
31,5	85 - 99
22,4	98 - 100

Примечание: При определении зернового состава щебня после транспортирования потребителю допускается уменьшение полного остатка на контрольном сите с размером стороны квадрата ячейки 22,4 мм по сравнению с указанным в документе о качестве, не более чем на 2%.

Таблица П.1.2

Зерновой состав щебня категорий I и II, характеризуемый

полными остатками на контрольных ситах при рассеве щебня

Диаметр ячейки контрольного сита, мм	Полный остаток на сите, % общей массы
Диаметр ячейки контрольного сита, мм	для щебня категории I (с номинальным размером зерен от 30 до 60 мм)	для щебня категории II (с номинальным размером зерен от 25 до 60 мм)
70	0	0
60	0 - 5	0 - 5
40	35 - 75	35 - 75
30	95 - 100	-
25	-	95 - 100

Примечание: При определении зернового состава щебня после транспортирования потребителю допускается:

уменьшение полного остатка на контрольном сите с диаметром ячейки 30 мм, по сравнению с указанным в документе о качестве, не более чем на 3% - для щебня категории I;

уменьшение полного остатка на контрольном сите с диаметром ячейки 25 мм, по сравнению с указанным в документе о качестве, не более чем на 3% - для щебня категории II.

ИС NORMPROD: примечание.

Обозначение пунктов дано в соответствии с официальным текстом документа.

А.4. Щебень по своим физико-механическим характеристикам должен соответствовать требованиям таблицы 1 ГОСТ 7392-2014:

Доля мелкого продукта характеризуется содержанием частиц размером менее 0,5 и 0,16 мм должна соответствовать нормам таблицы 1 ГОСТ 7392-2014.

Форма зерен щебня, характеризуемая содержанием зерен пластинчатой (лещадной) и игловатой формы, должна соответствовать нормам таблицы 1 ГОСТ 7392-2014: для щебня категорий "B" и I - не более 15% общей массы, для щебня категории II - не более 18% общей массы.

Доля длинного зерна, характеризуемая содержанием зерен длиной больше или равных 100 мм, должна соответствовать нормам таблицы 1 ГОСТ 7392-2014 - не более 6% общей массы.

Содержание дробленых зерен для щебня из валунов и гравия - более 50% общей массы.

Содержание зерен слабых пород в щебне должно соответствовать нормам таблицы 1 ГОСТ 7392-2014. К слабым относят породы с пределом прочности при сжатии в насыщенном водой состоянии менее 20 МПа (200 кгс/см²).

Щебень должен быть чистым и не содержать кусков глины, растительного слоя почвы и других примесей.

Прочность щебня характеризуется величиной потери массы после испытаний на истираемость в полочном барабане и величиной потери массы после испытаний на сопротивление щебня удару на копре (в соответствии с таблицей 1 ГОСТ 7392-2014).

Морозостойкость щебня характеризуют маркой по морозостойкости. По морозостойкости щебень должен соответствовать нормам таблицы 1 ГОСТ 7392-2014: для щебня категорий "B" и I - марка по морозостойкости не ниже F300, для щебня категории II - не ниже F150. Марки щебня по морозостойкости должны соответствовать требованиям ГОСТ 8267-93 "Щебень и гравий из плотных горных пород для строительных работ. Технические условия" (таблица 8).

Средняя плотность зерен щебня должна быть не менее 2,4 г/см³.

Электроизоляционные свойства щебня определяются удельной электрической проводимостью насыщенного раствора, получаемого при перемешивании размельченного щебня с дистиллированной водой, которая не должна превышать 0,32 См/м.

Величина удельной эффективной активности естественных радионуклидов ЕРН A_эфф для щебня должна быть не более 740 Бк/кг как для строительства в пределах территорий населенных пунктов и зон перспективной застройки, так и для строительства вне населенных пунктов.

Щебень из базальта должен быть стоек к воздействию атмосферных явлений, т.е. не должен иметь признаков солнечного ожога.

Приложение N 2

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ СПЕЦИАЛЬНЫЕ ШПАЛЫ

ДЛЯ МОСТОВ С ЕЗДОЙ НА БАЛЛАСТЕ С ОХРАННЫМИ

ПРИСПОСОБЛЕНИЯМИ ИЗ КОНТРУГОЛКОВ

(ОБЯЗАТЕЛЬНОЕ)

2.1. Железобетонные предварительно напряженные специальные мостовые шпалы с отверстиями для крепления контруголков предназначены для укладки на мостах с ездой на балласте и подходах к ним (в пределах челноков), а также под путепроводами и пешеходными мостами при необходимости устройства охранных приспособлений (рисунки П.2.1, П.2.2). Шпалы обеспечивают устройство железнодорожного пути с рельсами Р50, Р65 и Р75, установку контруголков сечением 160 x 160 x 16 мм. В пределах пролетных строений и устоев применяются мостовые шпалы: Ш1-М, Ш3-М, Ш3-ДМ, Ш-АРС-М 44 x 3, а на подходах в пределах челноков - челночные: Ш1-Ч, Ш3-Ч, Ш3-ДЧ, Ш-АРС-Ч 44 x 3. Железобетонные предварительно напряженные специальные шпалы для мостов с охранными приспособлениями из контруголков разработаны двух типов: тип "Ч" (челноковая) предназначена для укладки в челноках охранных приспособлений; тип "Ч1" - для укладки в пределах моста с балластным слоем между челноками.

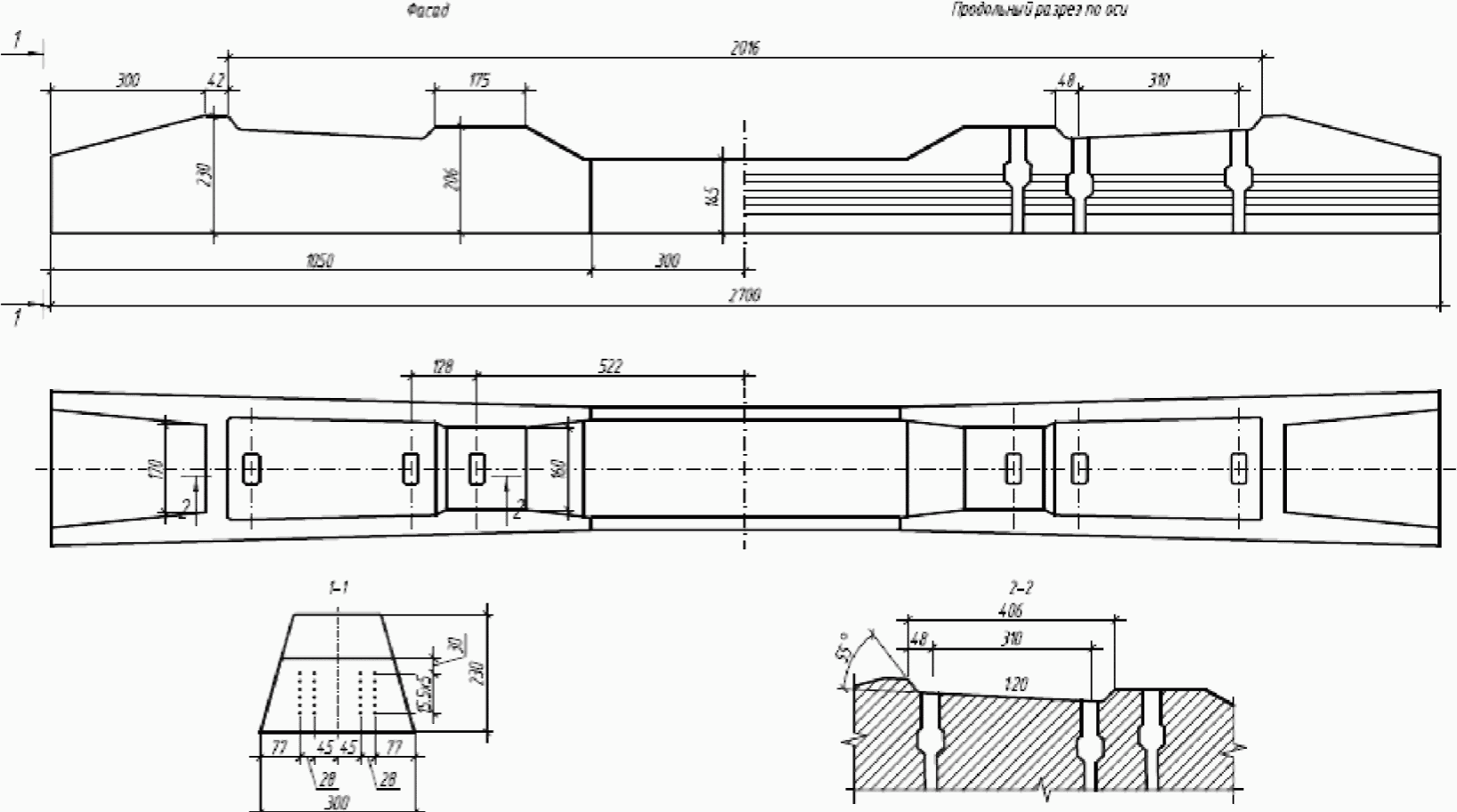

Рисунок П.2.1. Шпалы железобетонные

предварительно-напряженные специальные с элементами

для крепления охранных приспособлений для железных дорог

колеи 1520 мм (Ш1-М)

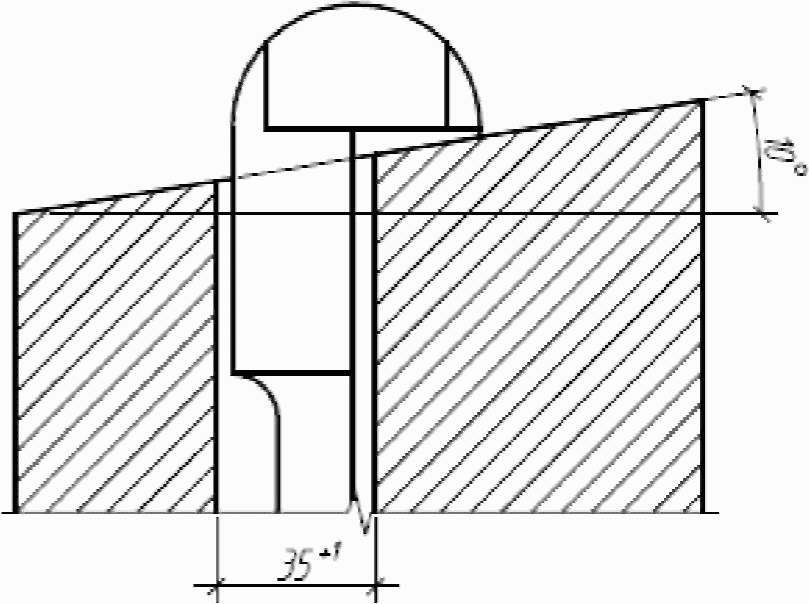

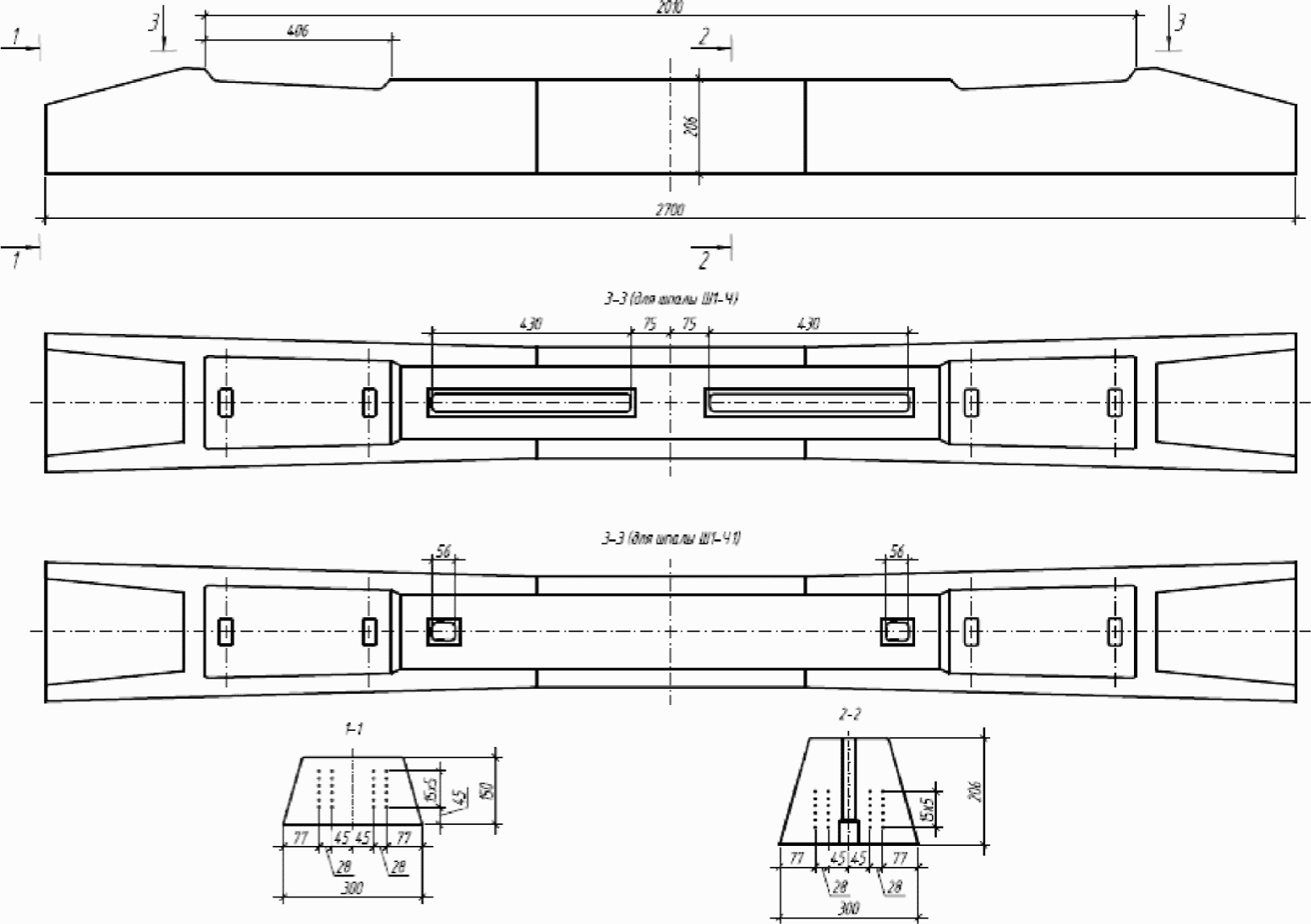

Рисунок П.2.2. Шпала железобетонная с пазами (для шпалы тип

Ш1-Ч) или отверстиями (для шпалы тип Ш1-Ч1) для пропуска

закладных болтов крепления челноков

Шпалы Ш1-М, Ш1-Ч, Ш1-Ч1 созданы под раздельное клеммно-болтовое рельсовое скрепление типа КБ. Шпалы Ш3-М, Ш3-Ч созданы под скрепление ЖБР-65 (нераздельное, с болтовым прикреплением рельса к шпале). Шпалы Ш3-ДМ, Ш3-ДЧ созданы под шурупно-дюбельное скрепление ЖБР-65Ш (нераздельное, с прикреплением рельса к шпале шурупом). Шпалы Ш-АРС-М 44 x 3, Ш-АРС-Ч 44 x 3 созданы под анкерное скрепление типа АРС.

2.2. Шпалы должны соответствовать требованиям ГОСТ 33320-2015. Шпалы железобетонные типа Ш1-М изготавливают в соответствии с ТУ 5864-002-01124323-2000, шпалы железобетонные типа Ш1-Ч и Ш1-Ч1 изготавливают в соответствии с ТУ 5864-004-01124323-2000. Шпалы типа Ш3-М, Ш3-Ч, Ш3-ДМ, Ш3-ДЧ изготавливают в соответствии с ГОСТ 33320-2015. Шпалы типа Ш-АРС-М изготавливают в соответствии с ТУ 5864-094-01115863-2013 "Шпала железобетонная типа II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале подтипа Ш-АРС-М. Технические условия", шпалы типа Ш-АРС-Ч изготавливают в соответствии с ТУ 5864-095-01115863-2013. Каждая партия отгруженных заводом шпал должна иметь паспорт или сертификат, удостоверяющий качество их изготовления и соответствие не ниже первого сорта.

2.3. Шпалы изготавливают из тяжелого бетона по ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые. Технические условия", класса по прочности на сжатие не ниже B40 и морозостойкости не ниже F200. В качестве напрягаемой арматуры следует применять материалы в соответствии с технической документацией на шпалы, с ГОСТ 33320-2015 подпункт 5.2.6 (диаметр и класс прочности арматуры, число и расположение арматурных элементов, отклонения от номинального числа арматурных элементов и значение начального натяжения всей арматуры должны быть указаны в технической документации на шпалы). Вид закладных элементов в железобетонной шпале определяется типом применяемого рельсового скрепления.

2.4. В шпалах не допускается наличие:

местных наплывов бетона на подрельсовых площадках, вокруг головок анкеров, в каналах для закладных болтов и шурупов, в отверстиях дюбелей, препятствующих их установке в рабочее положение;

трещин в бетоне за исключением усадочных, с раскрытием не более 0,1 мм по ГОСТ 13015-2012 "Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения" (подпункт 5.5.2);

раковин (на бетонных поверхностях и вокруг головок анкеров) и околов кромок бетона, размеры и количество которых превышают нормы.

2.5. Гарантийный срок эксплуатации шпал составляет пять лет со дня укладки их в железнодорожный путь или 300 млн. т брутто пропущенного тоннажа при условии выполнения установленных правил транспортирования, выгрузки, хранения, сборки, укладки и эксплуатации.

Приложение N 3

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

ТРЕБОВАНИЯ

К ДРЕВЕСИНЕ И ОБРАБОТКЕ ПИЛОМАТЕРИАЛОВ ДЛЯ МОСТОВЫХ БРУСЬЕВ

(ОБЯЗАТЕЛЬНОЕ)

3.1. Основные нормативные размеры мостовых брусьев должны соответствовать значениям, приведенным в таблице П.3.1 (по ГОСТ 28450-2014).

Таблица П.3.1

РАЗМЕРЫ

мостовых брусьев

Ширина b, мм		Толщина h, мм		Длина l, мм
номинальные	предельное отклонение	номинальные	предельное отклонение	номинальные	предельное отклонение
200	+3,0	240	-2,0		+/- 15,0
220		260		3250
220		280		4200
240		300

Примечание. Размеры поперечных сечений мостовых брусьев установлены для древесины с абсолютной влажностью не более 22%. При изготовлении брусьев с влажностью древесины более 22% номинальные размеры должны быть увеличены на припуск на усушку по ГОСТ 6782.1-75 "Пилопродукция из древесины хвойных пород. Величина усушки".

Мостовые брусья с размерами поперечного сечения 220 x 280 и 240 x 300 мм, а также длиной 4200 мм изготавливают по требованию потребителя для железнодорожных мостов с увеличенными расстояниями между продольными балками (фермами).

3.2. Качество древесины брусьев должно соответствовать требованиям, приведенным в таблице П.3.2 по ГОСТ 28450-2014. Пороками считают недостатки отдельных участков древесины, снижающие ее качество и ограничивающие возможность ее использования. Пороки механического происхождения, возникающие в древесине в процессе заготовки, транспортировки, сортировки, штабелевки и механической обработки, называют дефектами (ГОСТ 2140-81*).

Таблица П.3.2

ТРЕБОВАНИЯ

к качеству материала для изготовления мостовых брусьев

Пороки древесины по ГОСТ 2140-81*		Норма ограничения пороков древесины
Качество древесины
1. Сучки	здоровые, загнившие	допускаются размером не более 25% поперечного размера стороны бруса
	гнилые, табачные	не допускаются
2. Трещины	пластевые и кромочные несквозные, в том числе выходящие на торец	допускаются глубиной не более 20% толщины, и суммарной длиной не более 25% длины бруса
	пластевые и кромочные сквозные, в том числе выходящие на торец	не допускаются
	торцевые	допускаются общей длиной на обоих торцах не более 150 мм
3. Заболонные грибные окраски		допускаются поверхностные в виде пятен и полос, а глубокие - общей площадью не более 10% площади торца, стороны бруса
4. Грибные ядровые пятна (полосы)		допускаются в виде полос и пятен общей площадью не более 10% площади торца, стороны бруса
5. Наклон волокон		допускается на более 7%
6. Прорость	открытая односторонняя	допускается не более 10% поперечного размера стороны бруса, и длиной не более 5% длины стороны бруса
	сквозная	не допускается
7. Гнили		не допускаются
8. Червоточина		допускается только поверхностная
9. Покоробленность по пласти и кромке и крыловатость		допускается со стрелой прогиба не более 0,2% длины бруса
10. Двойная сердцевина		не допускается
Дефекты обработки
11. Скос пропила		неперпендикулярность торца к продольной оси бруса допускается не более 5% поперечного размера соответствующей стороны бруса
12. Обзол	тупой	допускается при условии, что пропиленная часть каждой стороны бруса составляет не менее 85% толщины и ширины по всей ее длине
	острый	не допускается
13. Непараллельность пластей и кромок		отклонение от взаимной параллельности пластей и кромок брусьев допускается при непревышении размеров таблицы П.3.1

Зарубы и запилы, а также заделка пороков древесины не допускаются.

3.3. Изготавливаемые непропитанные мостовые брусья маркируются на одном из торцов клеймением или стойкой краской в соответствии с таблицей П.3.3. При сборке мостового полотна брусья укладывают так, чтобы их клейменые торцы на однопутных мостах располагались с правой стороны по ходу километража, на двухпутных мостах - с наружной (полевой) стороны.

Таблица П.3.3

МАРКИРОВКА

мостовых брусьев

Порода древесины	Обозначение мостового бруса сечением, мм
Порода древесины	200 x 240	220 x 260	220 x 280	240 x 300
Сосна	I	II	III	IV
Лиственница	ЛI	ЛI	ЛIII	ЛIV

3.4. Мостовые брусья должны сортироваться по породам дерева в непропитанном состоянии. До укладки в путь они должны быть пропитаны защитными средствами в соответствии с ГОСТ 20022.5-93. Предпропиточная влажность древесины должна быть не более 25%. Глубина пропитки мостовых брусьев должна соответствовать требованиям ГОСТ 20022.0-93 "Защита древесины. Параметры защищенности".

Глубина пропитки древесины для сосновых брусьев должна составлять не менее 85% от ширины заболони, а по обнаженной ядровой древесине - не менее 5 мм. Заболонь шириной до 20 мм должна быть пропитана полностью.

Глубина пропитки древесины для еловых, пихтовых и лиственничных брусьев по заболони не должна быть менее 5 мм, а по обнаженной ядровой древесине - не менее 2 мм. Глубину пропитки определяют отбором проб пустотелым буром внутренним диаметром 5 мм. Места взятия проб не должны иметь трещин, сучков и отверстий. Пробу отбирают на расстоянии 0,8 м от торца мостового бруса.

Приложение N 4

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

СПОСОБЫ ПРЕДОХРАНЕНИЯ МОСТОВЫХ БРУСЬЕВ ОТ РАСТРЕСКИВАНИЯ

(ОБЯЗАТЕЛЬНОЕ)

Перед укладкой в путь новые мостовые брусья для предохранения от растрескивания укрепляют металлическими болтами, деревянными винтами, П-образными скобами (по 4 шт. на верхнюю и нижнюю постель), а также стягивают стальной проволокой диаметром 6 - 7 мм или полосовой сталью (рисунок П.4.1).

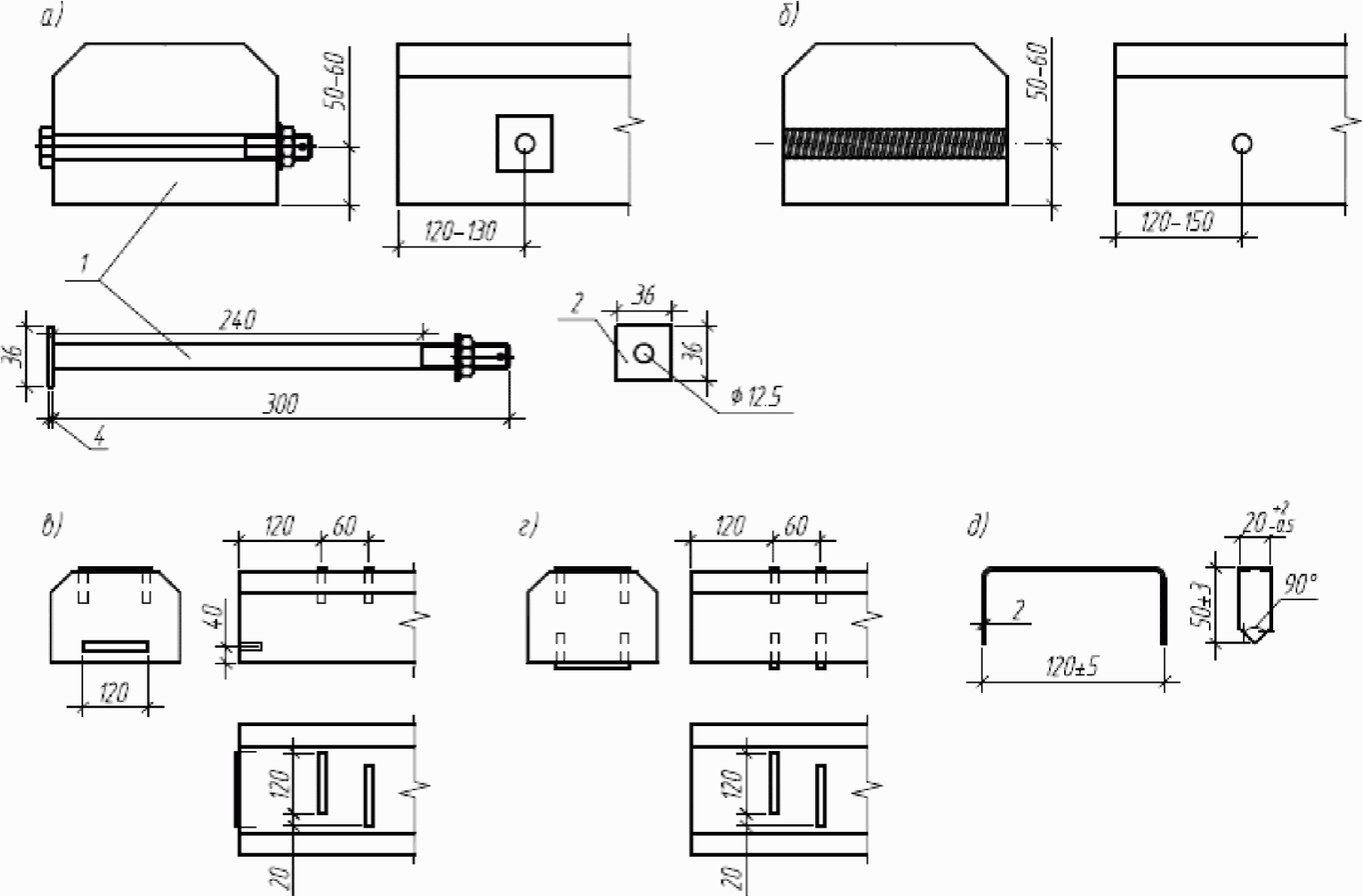

а - металлическим болтом; б - деревянным винтом; в,

г - П-образными скобами; д - скоба

Рисунок П.4.1. Укрепление мостовых брусьев от растрескивания

Приложение N 5

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

МЕТАЛЛИЧЕСКИЕ СКРЕПЛЕНИЯ МОСТОВОГО ПОЛОТНА

НА ДЕРЕВЯННЫХ ПОПЕРЕЧИНАХ

(ОБЯЗАТЕЛЬНОЕ)

5.1. Общие требования к болтовым скреплениям

Лапчатые болты с кованой и пружинной лапой должны изготавливаться по техническим условиям, утвержденным Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД". Для остальных скреплений мостового полотна следует применять:

а) для обычных климатических условий - стальные болты по ГОСТ 7798-70* нормальной точности, класса прочности 4.6 по ГОСТ 1759.0-87* (с дополнительными испытаниями по ГОСТ ISO 898-1-2014 таблица N 5, программа А) и гайки по ГОСТ 1759.0-87* (болты и гайки с дополнительными испытаниями по ГОСТ ISO 898-2-2015), а также болты и гайки из стали ВСт3сп4 по ГОСТ 380-2005 по специальным техническим условиям;

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

б) для северных условий - стальные болты по ГОСТ 7798-70* нормальной точности, класса прочности 46 по ГОСТ 1759.0-87* (с дополнительным испытанием по ГОСТ ISO 898-1-2014, таблица N 5, программа А) при диаметре менее 22 мм и болты из стали марки 09Г2 по специальным техническим условиям при диаметре 22 мм и более; гайки по ГОСТ ISO 8673-2014 и ГОСТ ISO 4032-2014 классов прочности 4 и 5 по ГОСТ 1759.0-87* (болты и гайки с дополнительными испытаниями по ГОСТ ISO 898-2-2015).

Резьба болтов и гаек обычного и северного исполнений выполняется по ГОСТ 9150-2002 с допусками 6g и 6H по ГОСТ 16093-2004.

Шайбы плоские должны отвечать требованиям ГОСТ 18123-82* (технические условия) и ГОСТ 11371-78, ГОСТ 6958-78* (размеры). Материал шайб - Ст3 по ГОСТ 380-2005.

Одновитковые пружинные шайбы должны соответствовать ГОСТ 19115-91, двухвитковые - ГОСТ 21797-2014.

Болты прикрепления охранных брусьев, а также болты прикрепления мостовых брусьев к противоугонным коротышам допускается изготовлять по техническим условиям на лапчатые болты.

5.2. Лапчатые болты с кованой лапой

Лапчатые болты с кованой лапой изготавливают в соответствии с техническими условиями, утвержденными Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД".

Технические требования:

1. Болты лапчатые должны соответствовать требованиям технических условий и ГОСТ 1759.0-87* (изделия - болты грубой точности), а шайбы к ним - требованиям ГОСТ 18123-82*. Конструкция и размеры болтов, гаек и шайб должны соответствовать указанным на чертежах (рисунки П.5.1, П.5.2). Вместо круглых шайб допускается применение прямоугольных, сечением 80 x 80 x 6 мм из полосовой стали ГОСТ 103-2006, также допускается по согласованию с заказчиком изготовление шайб большей толщины, но не более 10 мм.

а - болт; б - гайка; в - шайба

Рисунок П.5.1. Лапчатый болт с кованой лапой

Рисунок П.5.2. Матрица для испытания лапчатых болтов

2. Болты лапчатые должны комплектоваться гайками по ГОСТ 16018-2014. Допускается изготовление гаек грубой точности с шероховатостью поверхности применительно к ГОСТ ISO 4034-2014.

3. Резьба болтов - по ГОСТ 9150-2002. Допуски на резьбу 8g по ГОСТ 16093-2004.

4. Механические свойства болтов и шайб должны соответствовать классу прочности 3.6 по ГОСТ 1759.0-87.

5. Опорная плоскость лапы болта должна быть перпендикулярна к оси стержня болта. В вертикальной плоскости симметрии болта отклонение от прямого угла между опорной плоскостью лапы и осью стержня болта допускается не более 3°.

6. Допускаются поверхностные складки с обратной стороны лапы болта глубиной не более 1,5 мм.

7. Допускается неоформление прямых углов головки болта радиусом до 6 мм.

8. Допускается облой по контуру лапы до 1,5 мм.

9. Болты лапчатые изготавливаются четырех длин: 300, 350, 400 и 450 мм.

10. Болты лапчатые маркируются клеймом завода-изготовителя и годом изготовления (две последние цифры). Высота знаков маркировки не менее 8 мм, толщина - не менее 1 мм, выпуклость - не менее 0,5 мм.

Знаки маркировки наносятся на нижние поверхности лапы болта.

11. В комплект поставки должны входить один болт, одна гайка и одна шайба. Шайбы должны быть надеты на болты, а гайки навинчены на концы стержней болтов на три и более оборота.

Допускается упаковка болтов, гаек и шайб в отдельные ящики.

Для мостов в районах с расчетной температурой ниже -40 °C лапчатые болты следует изготавливать из стали 09Г2 по ГОСТ 19281-2014 с обеспечением ударной вязкости при температуре -70 °C не менее 0,3 МПа (3 кгс·м/см²) в соответствии с приведенными выше техническими условиями. Гайки к лапчатым болтам должны быть изготовлены из стали 35 по ГОСТ 1050-2013, шайбы - из той же стали, что и для районов с расчетной температурой не ниже -40 °C.

Потребность лапчатых болтов с гайками и шайбами на 1 м мостового полотна (3 бруса) - 6 комплектов.

5.3. Лапчатые болты с пружинной лапой

Лапчатые болты с пружинной лапой изготавливают в соответствии с техническими условиями, утвержденными Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД".

Общий вид болтов с пружинной лапой и схемы их установки приведены на рисунке П.5.3. Болты комплектуются гайками по ГОСТ ISO 8673-2014 и ГОСТ ISO 4032-2014. Конструкция и размеры болтов, гаек, шайб и пружинной лапы должны соответствовать рисунку П.5.4.

а - при максимальной врубке в мостовом брусе и минимальной

толщине пояса балки; б - при минимальной врубке

и максимальной толщине пояса

Рисунок П.5.3. Схема постановки лапчатого болта

с пружинной лапой

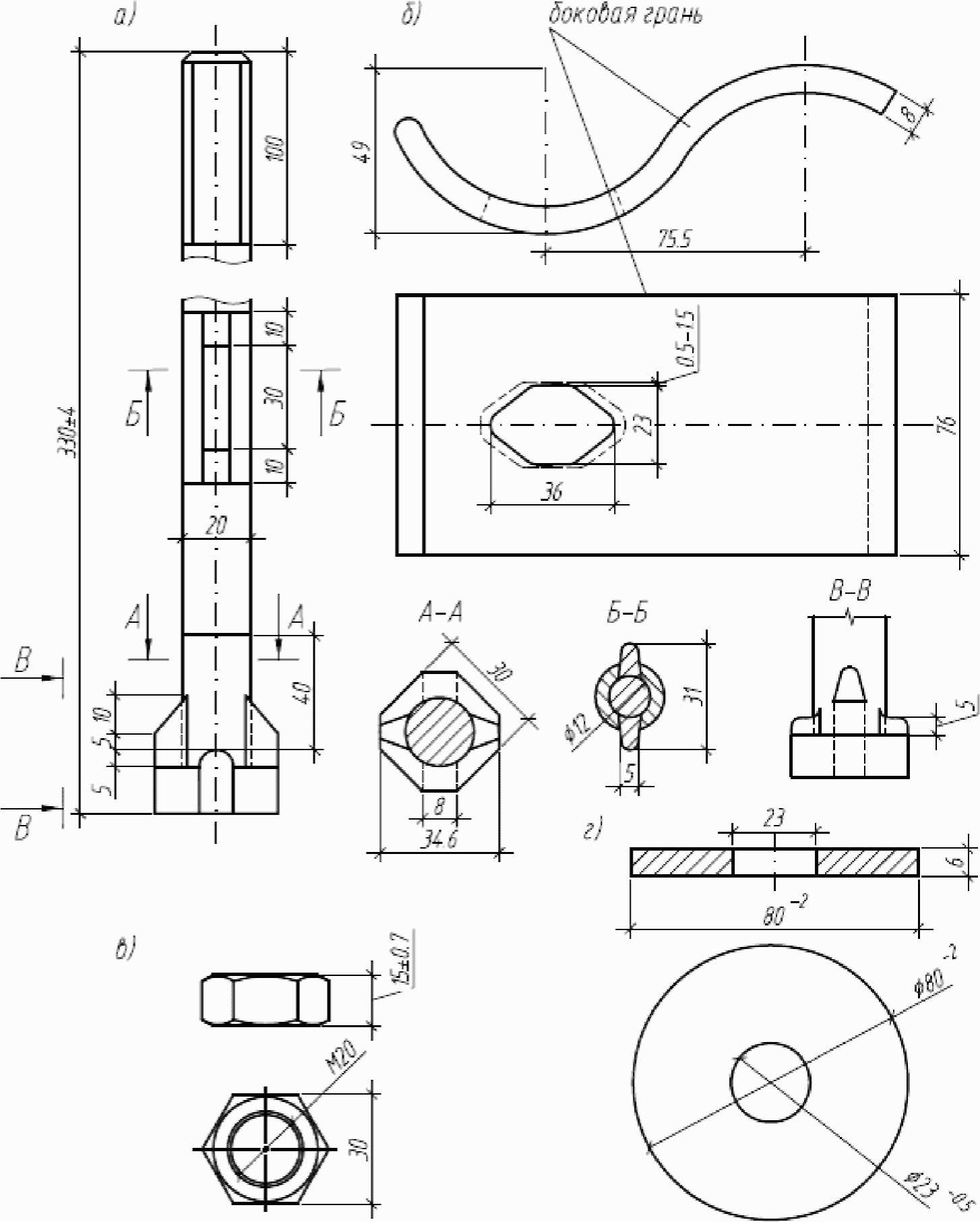

а - болт; б - пружинная лапа; в - гайка; г - шайба

Рисунок П.5.4. Лапчатый болт с пружинной лапой

Примечание. Отдельные размеры деталей болтов и пружинной лапы могут отличаться от приведенных на чертеже в зависимости от завода-изготовителя.

Для мостов, расположенных в районах с расчетной температурой не ниже -40 °C, болты и комплектующие детали к ним должны изготавливаться из следующих материалов:

болты из стали Ст3 по ГОСТ 380-2005;

гайки из стали 35 по ГОСТ 1050-2013;

пружинные лапы из стали 55С2 или 60С2ХА по ГОСТ 14959-2016 с обеспечением твердости металла после термической обработки в пределах 34 - 46 единиц твердости по шкале Роквелла;

круглые шайбы из стали Ст3 по ГОСТ 380-2005.

Для мостов, расположенных в районах с расчетной температурой ниже -40 °C, болты должны быть из стали марки 09Г2 по ГОСТ 19281-2014 с обеспечением ударной вязкости при температуре -70 °C не менее 0,3 МПа (3 кгс·м/см²); остальные комплектующие детали из тех же сталей, что и для районов с расчетной температурой не ниже -40 °C.

Технические требования:

Болты должны соответствовать техническим условиям и ГОСТ 1759.0-87* применительно к изделиям грубой точности, круглые шайбы должны соответствовать требованиям ГОСТ 18123-82*. Допускается по согласованию с заказчиком изготовление шайб большей толщины, но не более 10 мм.

Гайки должны соответствовать требованиям ГОСТ ISO 8673-2014 и ГОСТ ISO 4032-2014. Допускается изготовление гаек грубой точности с шероховатостью поверхности применительно к ГОСТ ISO 4034-2014 с размером "под ключ" 32 мм.

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

Резьба болтов и гаек по ГОСТ 9150-2002 с допусками размеров для болтов 8g, для гаек 7H по ГОСТ 16093-2004. Механические свойства болтов и шайб должны соответствовать классу прочности 46 по ГОСТ 1759.0-87*.

Не являются браковочными признаками:

для болтов:

кривизна стержня до 3 мм;

смещение головки болта относительно оси стержня до 0,85 мм;

уклон граней головки болта до 2°;

следы после снятия облоя по контуру головки болта до 1,5 мм;

для пружинной лапы:

винтообразность до 3 мм;

отклонение от перпендикулярности поверхности а к боковой грани б до 1,5 мм на длине первой 76 мм;

отклонение пружинной лапы от номинального контура при совмещении концов до 4 мм;

смещение рабочей кромки от номинального положения до +/- 5 мм при сохранении номинального очертания контура и величины обреза (расстояние от рабочей кромки и до отверстия);

для круглой шайбы - кривизна до 3 мм.

Консервацию изготовленных метизов производят машинным маслом. Болты с пружинной лапой поставляются заводами только одной длины - 330 мм и комплектуются (кроме пружинной лапы) гайкой и шайбой. Пружинная лапа и круглая шайба должны быть надеты на болт, а гайка навинчена на стержень болта на три оборота и более. Транспортировка производится комплектно в деревянных ящиках; масса каждого ящика не более 50 кг (25 комплектов). Потребность лапчатых болтов с пружинной лапой на 1 м мостового полотна (3 мостовых бруса) - 6 комплектов.

5.4. Болты прикрепления мостового полотна к пролетным строениям через противоугонные (охранные) уголки

Болты прикрепления мостового полотна к пролетным строениям через противоугонные (охранные) уголки должны соответствовать рисунку П.5.5 и указаниям пункта 5.1. Болты комплектуются двумя гайками (одна страховочная против падения болта в случае раскручивания рабочей гайки), одной плоской и одной пружинной шайбами. Потребность элементов комплекта прикрепления мостового полотна к пролетным строениям (продольным балкам) на 1 м мостового полотна - 2 комплекта.

а - болт; б - гайка; в - шайба плоская; г - шайба пружинная

Рисунок П.5.5. Элементы комплекта прикрепления мостового

полотна к пролетным строениям (продольным балкам)

через противоугонные (охранные) уголки

5.5. Болты прикрепления противоугонных (охранных) брусьев к мостовым

Болты прикрепления противоугонных (охранных) брусьев к мостовым брусьям предназначены для использования на эксплуатируемых металлических мостах с деревянными мостовыми и охранными брусьями. Болты с гайками и шайбами должны соответствовать рисунку П.5.6 и указаниям пункта 5.1. Разрешается применять болты диаметром 19 - 22 мм.

Болты в зависимости от сечения мостовых брусьев применяют различной длины:

длина болта 400 мм при сечении мостовых брусьев 20 x 24 мм;

длина болта 420 мм - при сечении мостовых брусьев 22 x 26 мм;

длина болта 440 мм - при сечении мостовых брусьев 22 x 28 мм;

длина болта 460 мм - при сечении мостовых брусьев 24 x 30 мм.

Болты комплектуются одной гайкой и двумя шайбами.

Потребность болтов с гайками и шайбами на 1 м мостового полотна (3 мостовых бруса сечением 20 x 24 см) - 6 комплектов.

ИС NORMPROD: примечание.

Обозначение пунктов дано в соответствии с официальным текстом документа.

Д.6. Болты прикрепления мостовых брусьев к противоугонным коротышам

Болты прикрепления мостовых брусьев к противоугонным коротышам должны соответствовать рисунку П.5.6 и указаниям пункта 5.1. Допускается применение болтов диаметром 19 - 22 мм.

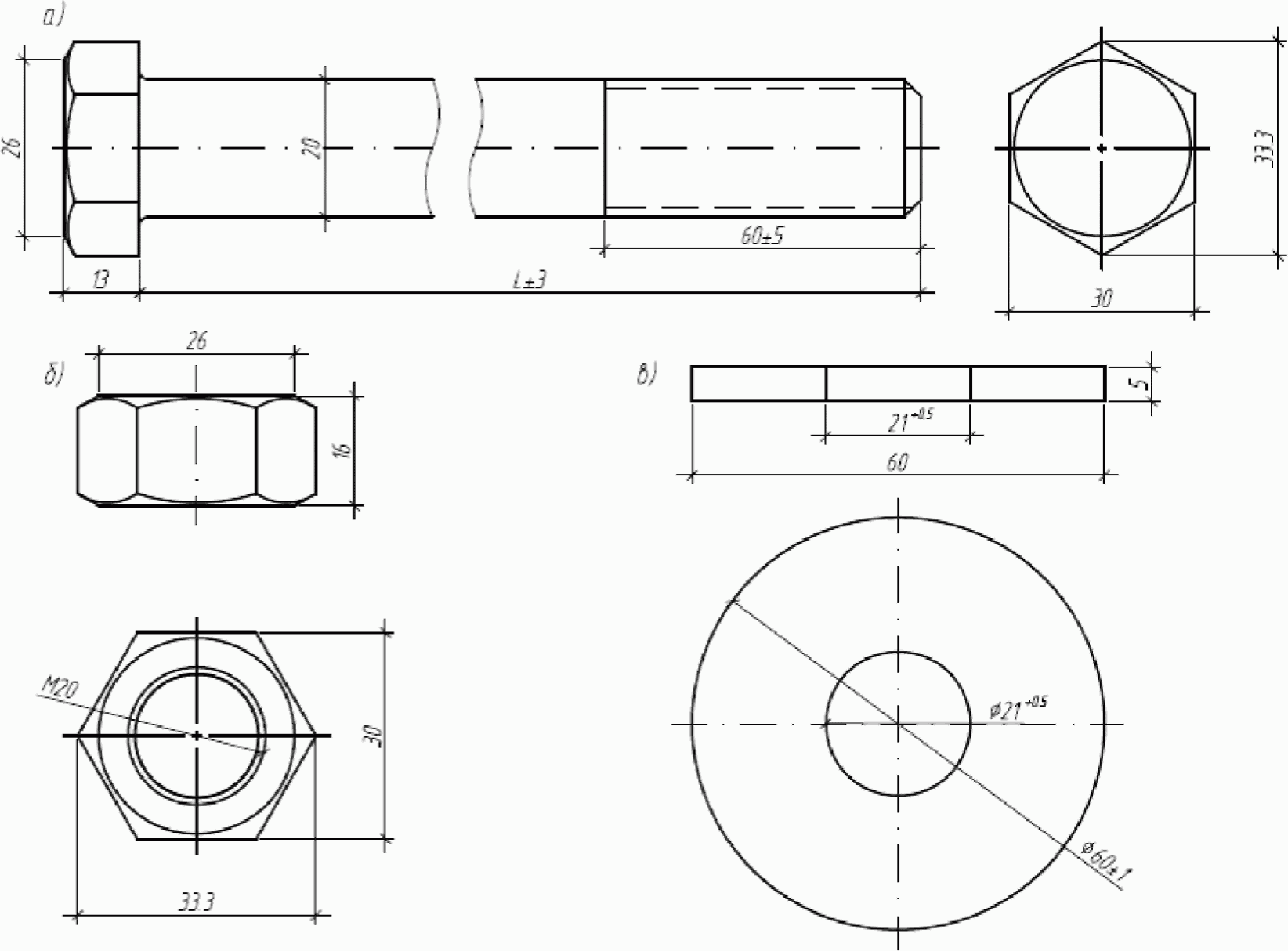

а - болт; б - гайка; в - шайба

Рисунок П.5.6. Комплект прикрепления противоугонных

(охранных) брусьев к мостовым брусьям и мостовых брусьев

к противоугонным уголковым коротышам

Болты в зависимости от сечения мостовых брусьев применяются трех длин:

длина болта 260 мм при сечении мостовых брусьев 20 x 24 мм;

длина болта 280 мм - при сечении мостовых брусьев 22 x 26, 22 x 28 мм;

длина болта 300 мм - при сечении мостовых брусьев 24 x 30 мм.

Болты комплектуются одной гайкой и одной шайбой.

5.7. Болты в стыках контруголков и противоугонных (охранных) уголков

В стыках контруголков и противоугонных (охранных) уголков должны применяться болты диаметром 22 мм и длиной 80 мм нормальной точности, с гайками и шайбами, отвечающие требованиям пункта 5.1. В комплект стыкового болта для неподвижного стыка входят одна гайка и две плоские шайбы, а в комплект болта для подвижного стыка - дополнительно одна пружинная шайба, которая ставится со стороны гайки. Конструкция и размеры болта, гайки и шайб показаны на рисунке П.5.7.

а - болт; б - гайка; в - шайба плоская; г - шайба пружинная

Рисунок П.5.7. Стыковой болт контруголков и противоугонных

(охранных) уголков

5.8. Шурупы путевые

Шурупы путевые длиной 170 мм применяются для прикрепления рельсовых подкладок (при скреплении по типу марки К) и для прикрепления контруголков и противоугонных (охранных) уголков к мостовым брусьям.

Для прикрепления лафетов уравнительных приборов и рельсовых замков разводных мостов применяют шурупы длиной 200 мм.

Шурупы изготавливают по ГОСТ 809-2014 из стали марки Ст3 (ГОСТ 380-2005), кроме бессемеровской. Для северной строительно-климатической зоны запрещается поставлять шурупы из кипящих марок сталей.

Конструкция и размеры шурупа показаны на рисунке П.5.8.

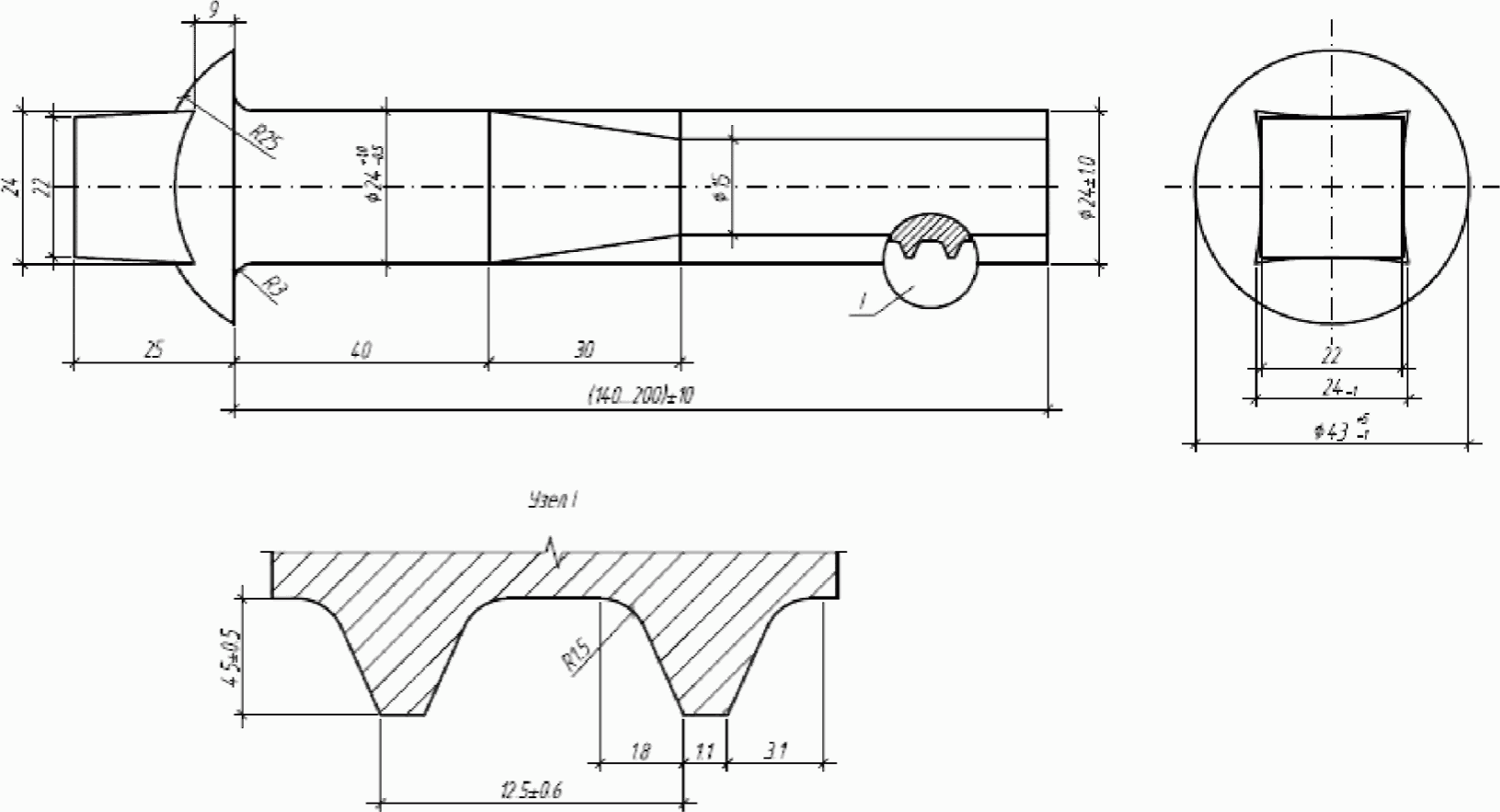

Рисунок П.5.8. Шуруп путевой по ГОСТ 809-2014

На поверхности шурупов не допускаются:

трещины, расслоения и пережженные места;

риски и раковины глубиной более 0,5 мм;

притупление ребер квадратной части головки, выводящее размеры диагонали квадрата за предельное значение;

изогнутость стержня более 1 мм;

смещение оси головки относительно оси стержня более 1 мм;

лунка на конце стержня глубиной более 10 мм;

швы от разъема матриц высотой более 0,50 и ступеньки более 0,3 мм от смещения матриц;

увеличение наружного диаметра резьбы более размера 26 мм на участке сбега резьбы;

заусенцы, забоины и вмятины более 0,5 мм на поверхности резьбы;

рванины и выкрашивания ниток резьбы, если они по глубине выходят за предельные отклонения наружного диаметра резьбы, и, если общая протяженность рванины и выкрашиваний по длине превышает половину витка.

Браковочными дефектами для шурупов не являются:

наличие плены на поверхности головки, получающейся при заштамповке заусенцев;

уменьшение высоты профиля резьбы на первой нитке от конца стержня;

скругления вершин резьбы.

Для предохранения от коррозии шурупы должны быть смазаны антикоррозионной смазкой.

5.9. Противоугоны (пружинные и винтовые)

На мостах разрешается применять пружинные и винтовые противоугоны.

Пружинные противоугоны изготавливаются в соответствии с требованиями ГОСТ 32409-2013 "Противоугоны пружинные к железнодорожным рельсам. Технические условия" (рисунок П.5.9).

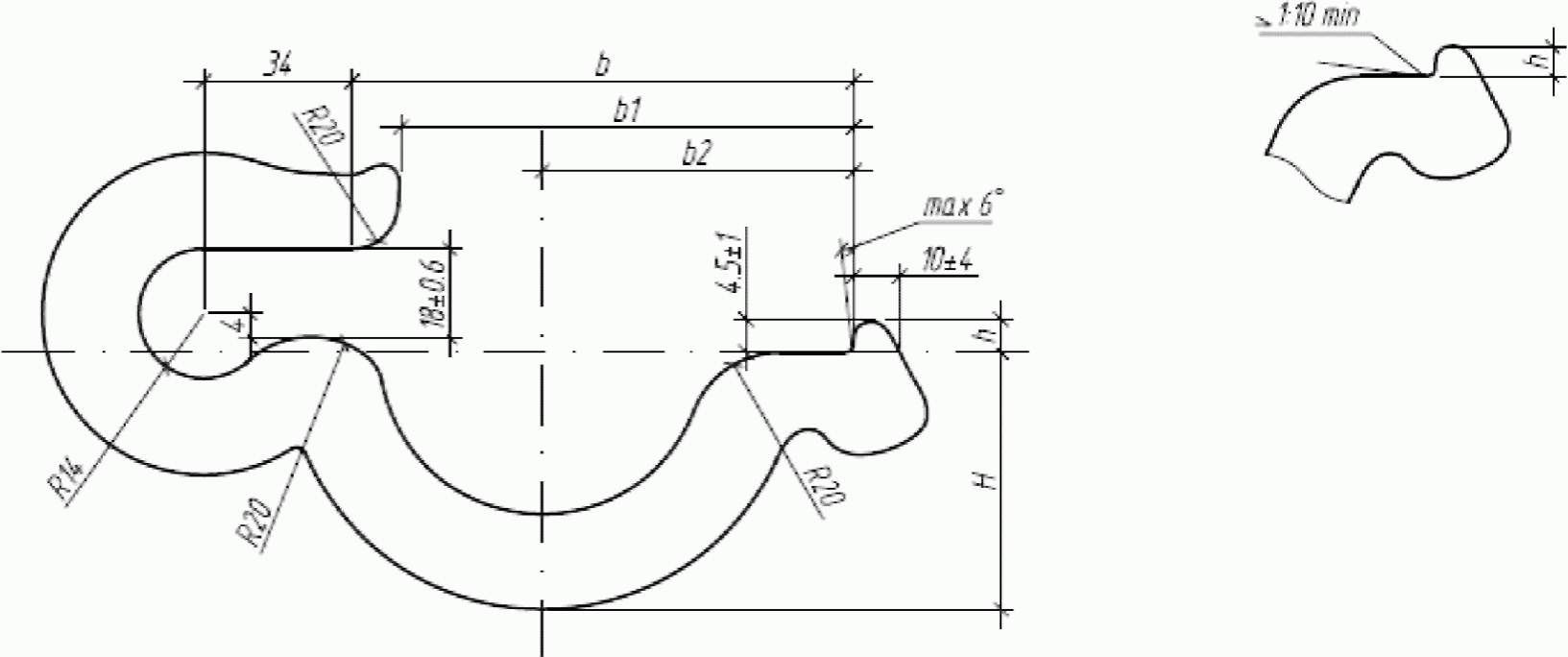

Рисунок П.5.9. Противоугон пружинный

Противоугоны должны изготавливаться из стали марки 65 и подвергаться термической обработке (закалке и отпуску) для получения твердости 286 - 400 HB.

На поверхности противоугонов не должно быть трещин, закатов, пережженных мест, продольных волосовин и рисок глубиной свыше 0,5 мм.

Складки металла, утончение и утолщение сечения в местах технологических пережимов браковочными признаками не являются.

На торцовых поверхностях противоугонов в местах рубки не допускаются заусенцы высотой более 1 мм.

Среднее значение статистического усилия сдвига противоугона вдоль подошвы рельса должно быть не менее 800 кг.

На каждом противоугоне должна быть нанесена маркировка, содержащая год изготовления (последнюю цифру) и для противоугонов П75 - цифру 7.

Винтовые противоугоны предназначены для передачи сдвигающих усилий, которые могут достигать 50 кН (5 тс). Винтовой противоугон состоит из двух захватов с упорами и стяжной шпильки с пружинными шайбами и гайками. На рисунке П.5.10 показаны размеры противоугонов для рельсов Р65; для рельсов Р50 размеры деталей должны быть откорректированы в соответствии с размерами подошвы рельса. Захваты и упоры винтовых противоугонов изготавливают кузнечным способом из полосы шириной 70 мм, а затем сваривают, как показано на рисунке. При сварке необходимо обеспечить перпендикулярность упорной плоскости к плоскости захвата, прилегающей к подошве рельса. Загиб полосы при изготовлении захватов целесообразно осуществлять, используя в качестве кондуктора подошву рельса. Упоры можно также изготовить из уголков толщиной не менее 12 мм. Для изготовления захватов и стяжных шпилек необходимо применять сталь марки ВС3сп5 по ГОСТ 380-2005, а для мостов, расположенных в северной строительно-климатической зоне, сталь 09Г2 по ГОСТ 19281-2014. Для сварки должны применяться электроды марок Э42-АФ и УОНИ 13/45.

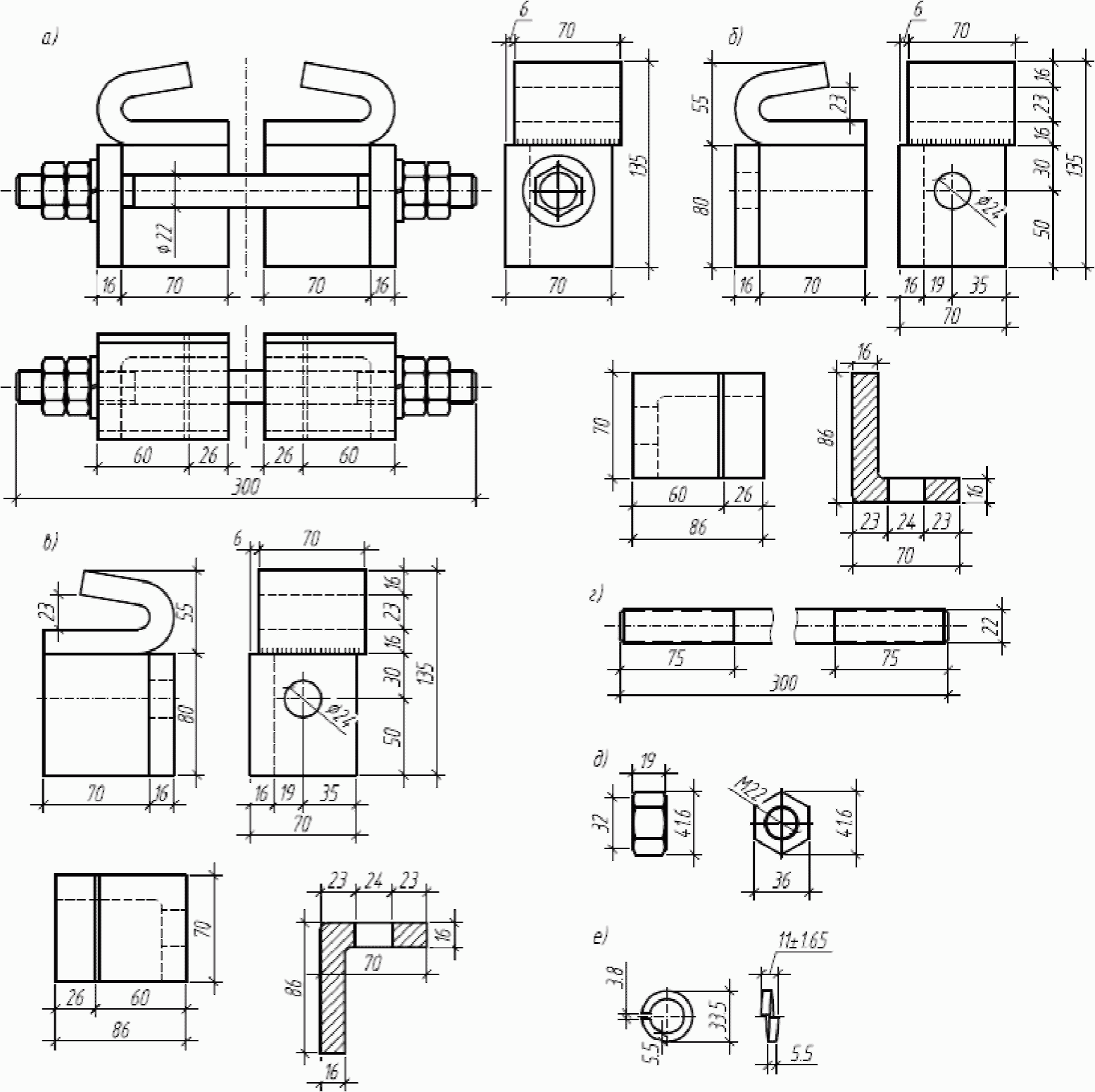

а - в сборе; б - левый захват; в - правый захват;

г - стяжная шпилька; д - гайка; е - пружинная шайба

Рисунок П.5.10. Противоугон винтовой

Приложение N 6

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

АМОРТИЗИРУЮЩИЕ И ИЗОЛИРУЮЩИЕ ПРОКЛАДКИ И ВТУЛКИ

(ОБЯЗАТЕЛЬНОЕ)

6.1. Прокладки под рельсовые подкладки на мостовых брусьях

Прокладки под рельсовые подкладки предназначаются для амортизации и уменьшения износа мостовых брусьев.

Резиновые прокладки под подкладки костыльного скрепления (рисунок П.6.1, а) изготавливают по чертежам ЦП 7 (ОП 68-74) в соответствии с ГОСТ 34078-2017 "Прокладки рельсовых скреплений железнодорожного пути. Технические условия".

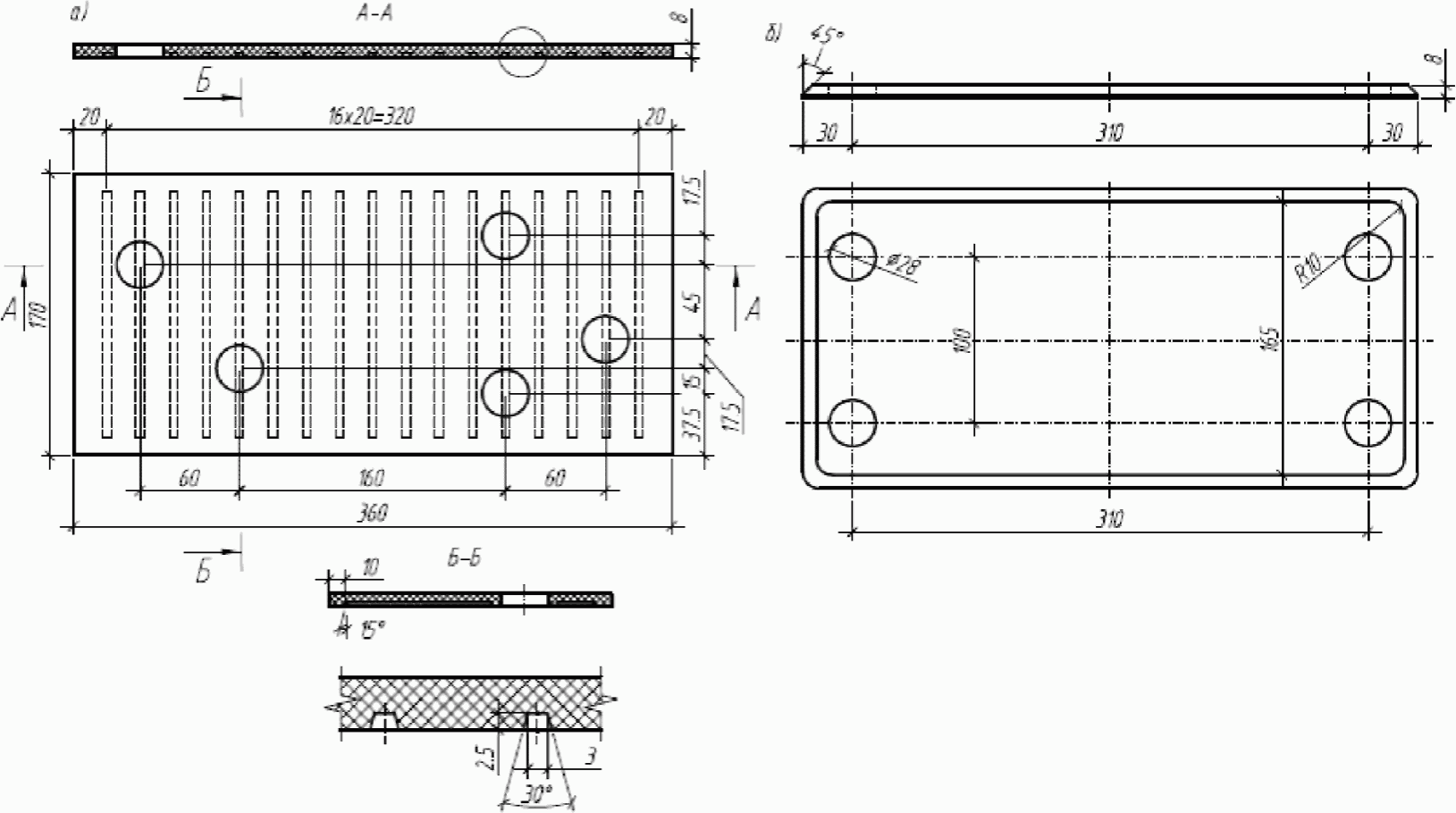

а - резиновая под подкладку костыльного скрепления, условное

обозначение Д65ЦП-67 (Д50 ОП 68-74); б - резинокордовая

под подкладку раздельного шурупного скрепления, условное

обозначение прокладки КД65 ОП 361

Рисунок П.6.1. Прокладки на мостовых брусьях

Прокладки резиновые могут изготавливаться способом формования или шприцевания с последующей вырубкой деталей на прессе. Готовые прокладки должны быть ровными, с чисто отпрессованными гранями и краями.

Резинокордовые прокладки под подкладки КД65 раздельного скрепления на деревянных шпалах или мостовых брусьях (рисунок П.6.1, б) изготовляют формовым способом в соответствии с ГОСТ 34078-2017.

Каждая прокладка на предприятии-изготовителе маркируется. Марка должна содержать:

товарный знак предприятия-изготовителя;

обозначение прокладки (ОП 361) и год изготовления (две последние цифры).

Резиновые и резинокордовые прокладки необходимо хранить в помещении при температуре от 0 до 25 °C в условиях, исключающих их повреждение. Кроме этого, прокладки должны быть защищены от воздействия прямых солнечных лучей и находиться не ближе 1 м от отопительных приборов. Прокладки следует предохранять от попадания на них масла, бензина, керосина и других разрушающих резину веществ.

Прокладки разрешается хранить при минусовой температуре не ниже минус 25 °C при условии отсутствия деформаций и ударных нагрузок. Перед укладкой в путь прокладки необходимо выдерживать не менее 24 ч при комнатной температуре.

6.2. Прокладки под рельсовые подкладки и путевые рельсы на металлических поперечинах

На металлических поперечинах применяют резинокордовые амортизирующие и изолирующие прокладки (рисунок П.6.2) под рельсовые подкладки и под подошву рельса.

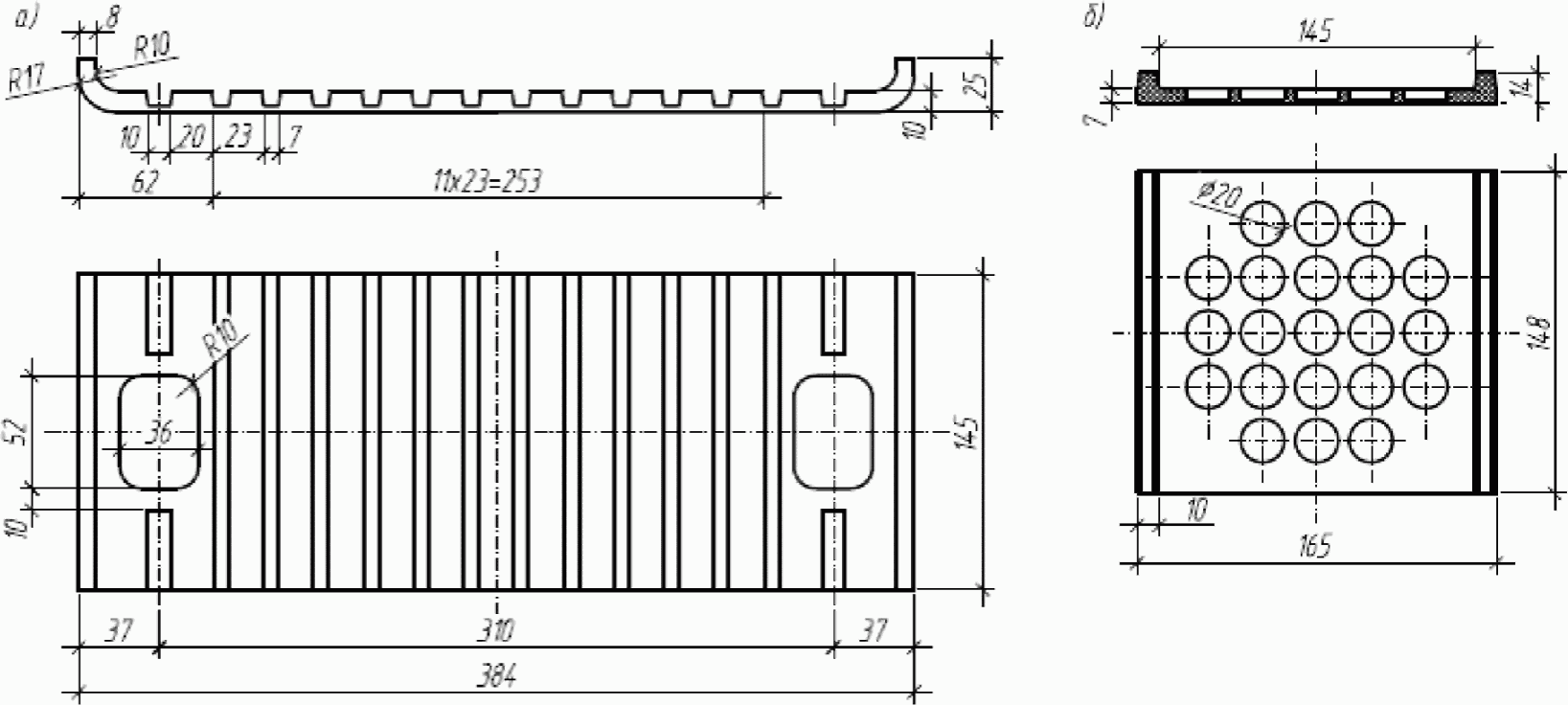

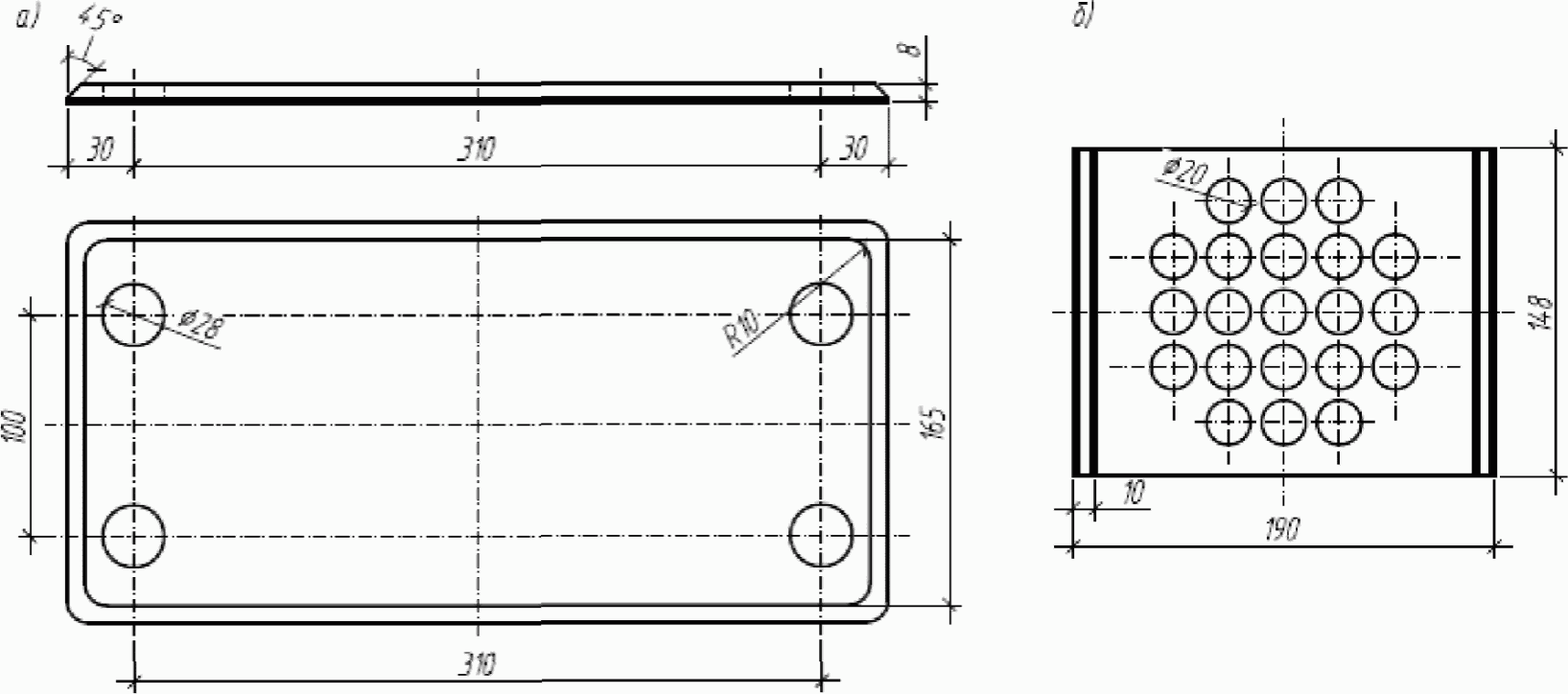

а - прокладки под подкладку; б - прокладки под подошву

рельсов Р65 в скреплении

Рисунок П.6.2. Прокладки для скреплений КД65

Прокладки амортизаторы подрельсовые и нашпальные изготавливают в соответствии с ГОСТ 34078-2017.

Поверхность прокладок должна быть ровной, без пузырей, трещин и надрывов. Не допускаются:

включения высотой свыше 0,5 мм и следы их выпадания глубиной свыше 0,5 мм;

недопрессовка, воздушные углубления (раковины, пузыри) глубиной более 0,5 мм;

обрывы ребер глубиной свыше 0,5 мм и длиной более 5 мм.

При хранении прокладки должны быть защищены от попадания агрессивных жидкостей и прямых солнечных лучей, и хранить в помещении на расстоянии не менее 1 м от нагревательных приборов.

Полиэтиленовые изолирующие прокладки предназначены для увеличения электросопротивления между подкладками раздельных рельсовых скреплений и мостовым полотном при автоблокировке.

6.3. Прокладки под рельсовые подкладки и путевые рельсы на железобетонных шпалах и безбалластных железобетонных плитах.

На железобетонных шпалах и безбалластных железобетонных плитах для электрической изоляции и амортизации пути укладывают резиновые прокладки под рельсовые подкладки и под путевые рельсы (рисунок П.6.3).

а - резиновая под рельсовую подкладку; б - резиновая

под путевой рельс

Рисунок П.6.3. Прокладки под рельсовые подкладки и путевые

рельсы Р65 на железобетонных шпалах

Прокладки должны быть ровными, с чисто отпрессованными краями и гранями выемок. Разнотолщинность не должна превышать 0,7 мм.

Местные раковины, возвышенности, углубления и посторонние неметаллические включения допускаются величиной не более 0,5 мм.

При хранении прокладки необходимо защищать от действия прямых солнечных лучей и хранить в помещении при температуре от +5 до +25 °C и относительной влажности воздуха не более 65%.

6.4. Прокладки под контруголки на железобетонных шпалах и безбалластных железобетонных плитах

При устройстве пути на железобетонных шпалах или безбалластных железобетонных плитах под контруголки необходимо укладывать резиновые прокладки (рисунок П.6.4). Эти прокладки могут быть изготовлены из резиновых прокладок для железобетонных шпал или из других резиновых или кордовых прокладок толщиной 8 - 10 мм.

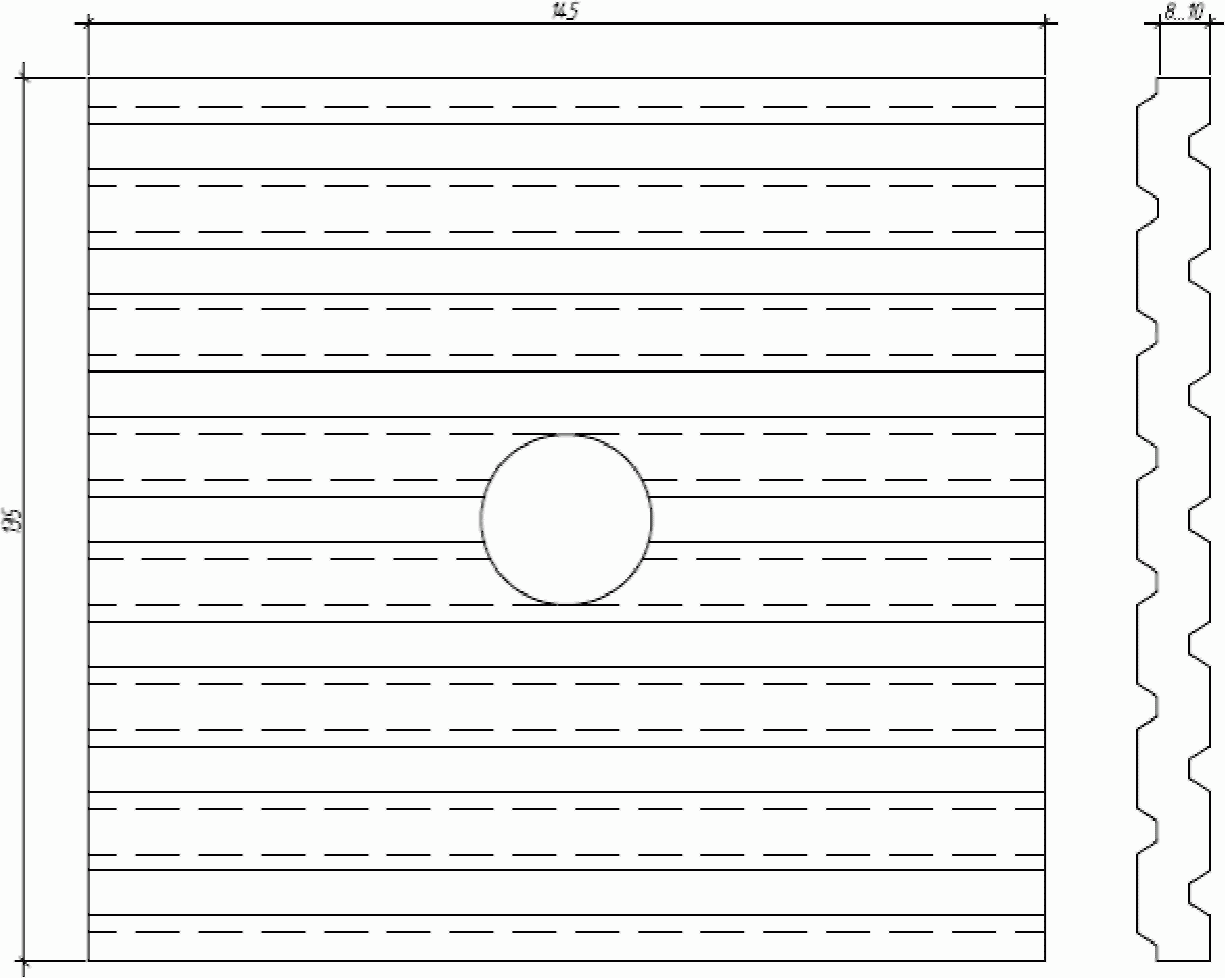

Рисунок П.6.4. Прокладки резиновые под контруголки

ИС NORMPROD: примечание.

Обозначение пунктов дано в соответствии с официальным текстом документа.

Е.5. Изолирующие втулки и трубки

Для изоляции болтов, прикрепляющих рельсовые подкладки к железобетонным шпалам, железобетонным безбалластным плитам и металлическим поперечинам, применяют изолирующие втулки и трубки (рисунок П.6.5).

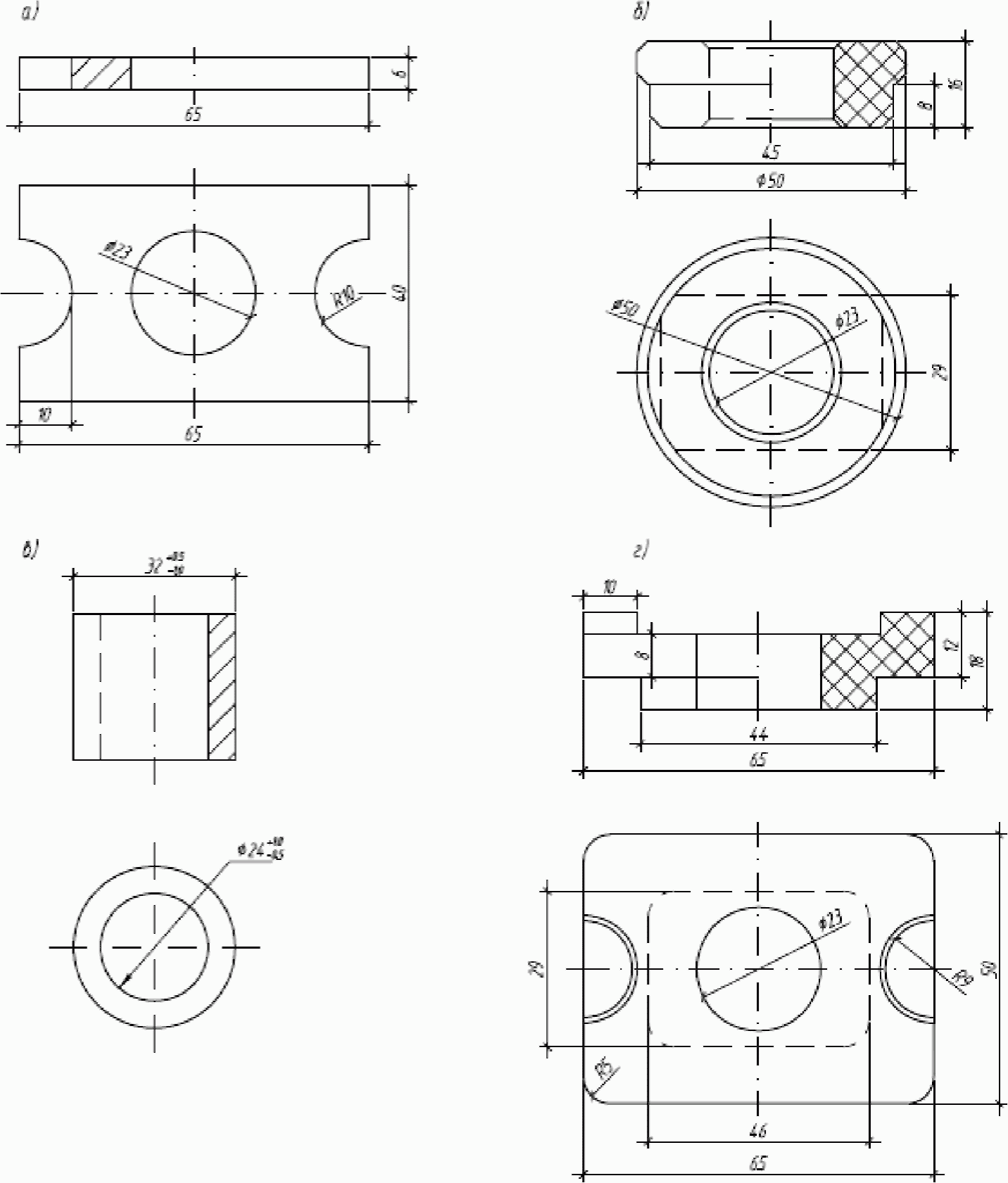

а - скоба для изолирующей втулки КБ; б - втулка изолирующая

КВ-1-22; в - трубка ЦП 199; г - втулка изолирующая КБ

Рисунок П.6.5. Изолирующие втулки и трубки

Поверхность втулки должна быть гладкой и не иметь трещин.

Изолирующие втулки комплектуются металлической скобой ЦП 138, которая устанавливается между изолирующей втулкой и пружинной шайбой.

Скобу можно изготавливать из полосовой стали любых марок.

Для изоляции болтов прикрепления рельсовых подкладок к металлическим поперечинам применяют втулки и трубки из текстолита. Изолирующие трубки допускается изготавливать из резиновой технической трубки типа 3, морозостойкой, средней твердости, поставляемой по ГОСТ 5496-78.

Приложение N 7

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

КОНСТРУКЦИЯ И ТРЕБОВАНИЯ

НА ИЗГОТОВЛЕНИЕ МЕТАЛЛИЧЕСКИХ ПОПЕРЕЧИН

И МЕТАЛЛИЧЕСКОГО НАСТИЛА

(ОБЯЗАТЕЛЬНОЕ)

7.1. Металлические поперечины применяют из прокатных швеллеров (рисунок П.7.1) или сварные (рисунок П.7.2). Для мостов в районах с расчетной температурой до минус 40 °C, включительно, поперечины из прокатных швеллеров выполняют в обычном исполнении из стали марки 16Д по ГОСТ 6713-91 или из стали ВСт3сп5 по ГОСТ 380-2005, а сварные - из стали марки 16Д или 15ХСНД по ГОСТ 6713-91. Для мостов в районах с расчетной минимальной температурой от минус 40 °C до минус 50 °C, включительно, поперечины должны быть в северном "А" исполнении из стали 15ХСНД-2 по ГОСТ 6713-91.

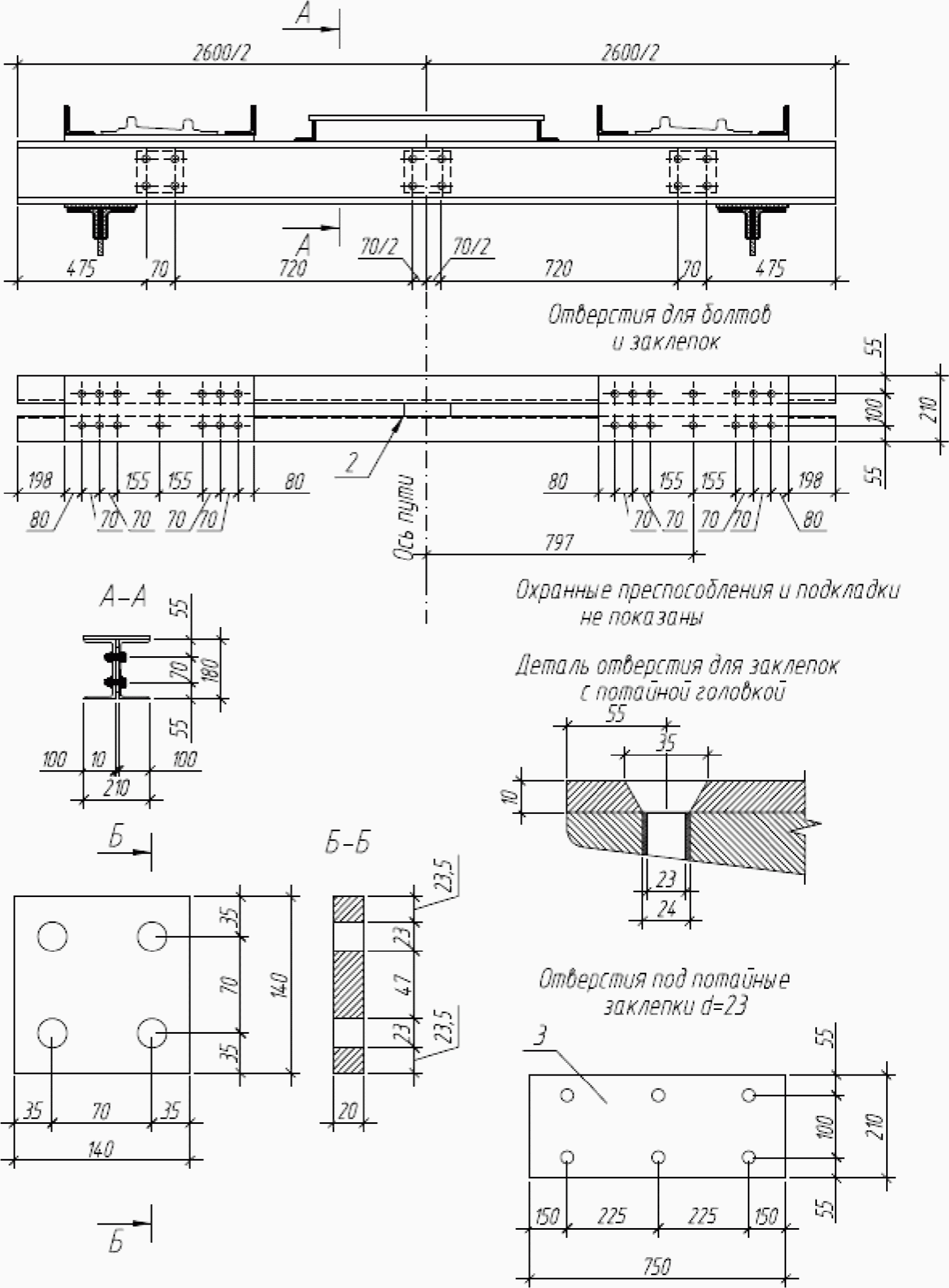

1 - швеллер N 18; 2 - прокладка между швеллерами;

3 - горизонтальный лист толщиной 10 мм; 4 - болт диаметром

22 мм; 5 - заклепка диаметром 23 мм с потайной головой

Рисунок П.7.1. Металлическая поперечина из гнутых швеллеров

по ГОСТ 8278-83

1 - верхний горизонтальный лист; 2 - нижний горизонтальный

лист; 3 - вертикальный лист; 4 - отверстия диаметром 23 мм

под высокопрочный болт диаметром 22 мм; 5 - отверстия

диаметром 23 - 32 мм под болты крепления рельсовых

подкладок; 6 - отверстия диаметром 17 мм под болты диаметром

16 мм крепления щитов внутриколейного настила

Рисунок П.7.2. Металлическая поперечина сварная

Примечания: 1. Отверстия под болты крепления рельсовых подкладок, под заклепки (болты) охранных приспособлений и под болты щитов пешеходного настила из рифленой стали сверлят на месте после установки поперечин на мосту.

2. Размер B принимают в зависимости от расстояния между осями продольных балок.

7.2. Поперечины должны изготавливаться в соответствии с требованиями СП 35.13330.2011. В поперечинах из швеллеров, учитывая допуски на прокат, необходимо обращать особое внимание на подбор проката одинаковой высоты. В сварных поперечинах перекос и грибовидность полок в местах опирания рельсовых подкладок на поперечины и самих поперечин на пролетные строения должны быть не более 0,2 мм.

7.3. Потребность металла на одну поперечину из швеллеров приведена в таблице П.7.1, а на одну поперечину сварную - в таблице П.7.2.

Таблица П.7.1

ПОТРЕБНОСТЬ

металла на одну поперечину из швеллеров

Наименование элемента	Сечение, мм	Длина, мм	Кол-во, шт.	Масса 1 м, кг	Общая масса, кг
Швеллер	N 18C	2600	2	26,71	138,8
Горизонтальный лист	260 x 10	750	2	20,41	30,6
Прокладка	140 x 20	140	9	21,98	27,7
Масса 40 шт. заклепок	-	-	-	-	2,3
Итого на поперечину	-	-	-	-	199,4

Таблица П.7.2

ПОТРЕБНОСТЬ

металла на одну сварную поперечину

Наименование элемента	Сечение, мм	Длина, мм	Кол-во, шт.	Масса, кг
Верхний горизонтальный лист	200 x 16	2600	1	65,40
Нижний горизонтальный лист	200 x 10	2600	1	40,80
Вертикальный лист	173 x 16	2600	1	56,40
Итого	-	-	-	162,60
2% на сварные швы	-	-	-	3,20
Всего	-	-	-	165,80

7.4. Сплошной металлический настил (рисунок П.7.3) может устраиваться как внутри колеи, так и по боковым тротуарам.

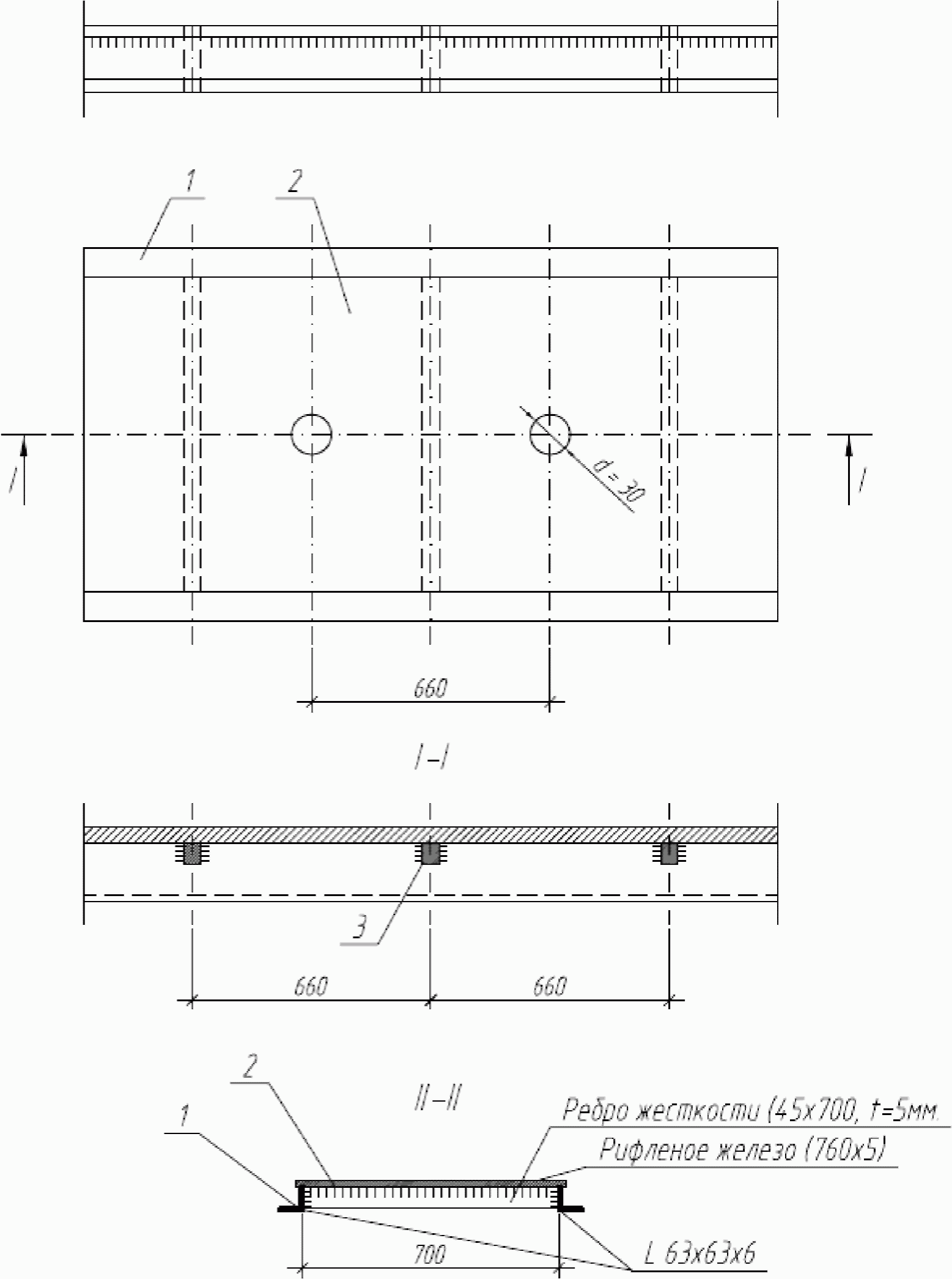

1 - продольный уголок; 2 - рифленое железо;

3 - ребро жесткости

Рисунок П.7.3. Конструкция металлического настила

Длина секций настила принимается из учета длины продольной балки пролетного строения, но не более 12 м. Зазор между соседними секциями над поперечными балками не должен превышать 60 см и перекрывается листом из рифленого железа, привариваемый одним концом к одной из секций. В элементах настила используются стали, приведенные в таблице 8.2 СП 35.13330.2011.

7.5. Потребность металла на 1 м длины металлического настила приведена в таблице П.7.3.

Таблица П.7.3

ПОТРЕБНОСТЬ

металла на 1 м длины металлического настила

Наименование элемента	Сечение, мм	Масса 1 м, кг	Кол-во, шт.	Общая масса
Рифленое железо	760 x 5	32,14	1	32,14
Продольный уголок	63 x 63 x 6	5,72	2	11,44
Ребро жесткости из рифленого железа	45 x 5 x 700	1,9	1,5	2,24
1% на сварные швы	-	-	-	0,46
Итого	-	-	-	46,28

Приложение N 8

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

РЕЛЬСОВЫЕ ПОДКЛАДКИ И МЕТАЛЛИЧЕСКИЕ СКРЕПЛЕНИЯ

МОСТОВОГО ПОЛОТНА НА МЕТАЛЛИЧЕСКИХ ПОПЕРЕЧИНАХ

(ОБЯЗАТЕЛЬНОЕ)

8.1. Рельсовые подкладки

На металлических поперечинах укладывают подкладки с подуклонкой раздельного клеммно-шурупного скрепления. Под рельсы Р65 укладывают подкладки КД65 (рисунок П.8.1), а под рельсы Р50 - подкладки КД50 (рисунок П.8.2). На мостах с автоблокировкой отверстия для крепления подкладок к поперечинам рассверливают на диаметр 32 мм для постановки изолирующих втулок. Масса одной рельсовой подкладки составляет 9,6 кг.

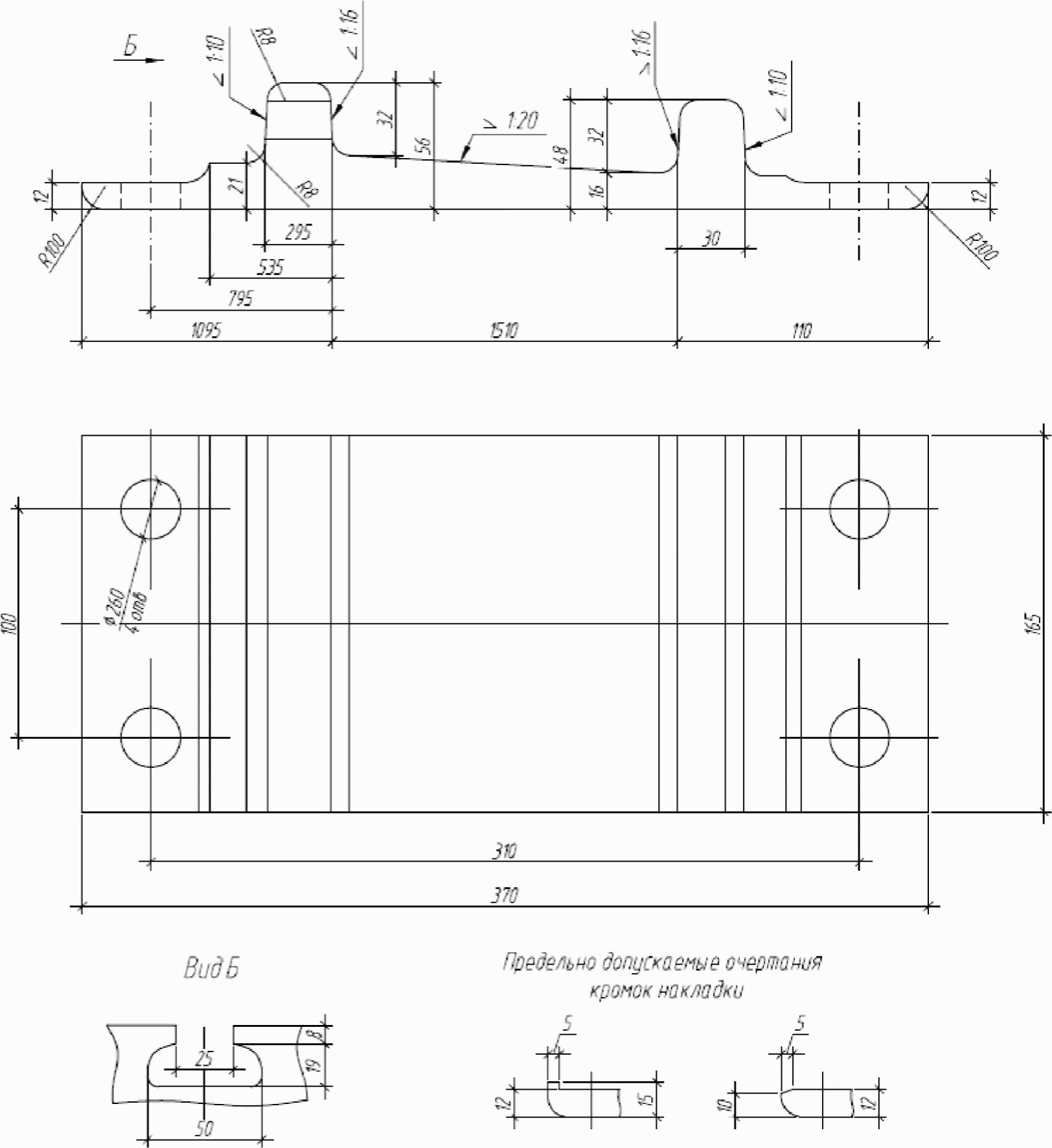

Рисунок П.8.1. Рельсовая подкладка КД65 (ЦП 45-72)

Подкладки раздельного скрепления изготавливают в соответствии с техническими требованиями ГОСТ 16277-2016 из полос, прокатанных из мартеновской или конвертерной стали по ГОСТ 380-2005 с содержанием углерода от 0,16 до 0,37% фосфора не более 0,045%.

Поверхности прилегания подкладок к подошве рельса и шпале должны быть плоскими; допускается равномерная продольная и поперечная выпуклость поверхности прилегания подкладок к подошве рельса не более 0,5 мм и равномерная выпуклость или вогнутость поверхности прилегания подкладки к шпале не более 1,5 мм. Поверхность прилегания подкладки к подошве рельса должна быть без плен, равнин, шлаковин, пузырей, трещин, заусенцев, бугорков, выпучин и выступов. Заварка или заделка дефектов не допускается.

Необходимо следить, чтобы торцы подкладок были перпендикулярны к продольной оси и не имели трещин, сколов металла, рванин, вмятин и выпуклостей. Неперпендикулярность торцов в вертикальной плоскости не должна превышать 3 мм, в горизонтальной - 5 мм.

Подкладки, у которых обнаружены отклонения от норм ГОСТ 16277-2016 по химическому составу и по размерам, укладывать на мостах не допускается. Приемку подкладок производит инспектор. На каждую принятую партию навешивают металлические бирки с указанием предприятия-изготовителя, даты изготовления, типа подкладок и номера партии, приемочного клейма инспектора.

8.2. Болты прикрепления рельсовых подкладок

Рельсовые подкладки прикрепляют к металлическим поперечинам болтами диаметром 22 мм с гайками и шайбами, отвечающими требованиям пункта 5.1 приложения N 5.

Каждый болт М22 x 115 комплектуется одной гайкой, двумя плоскими шайбами и одной пружинной шайбой. Конструкция и размеры болта, гайки и шайб показаны на рисунке П.8.2.

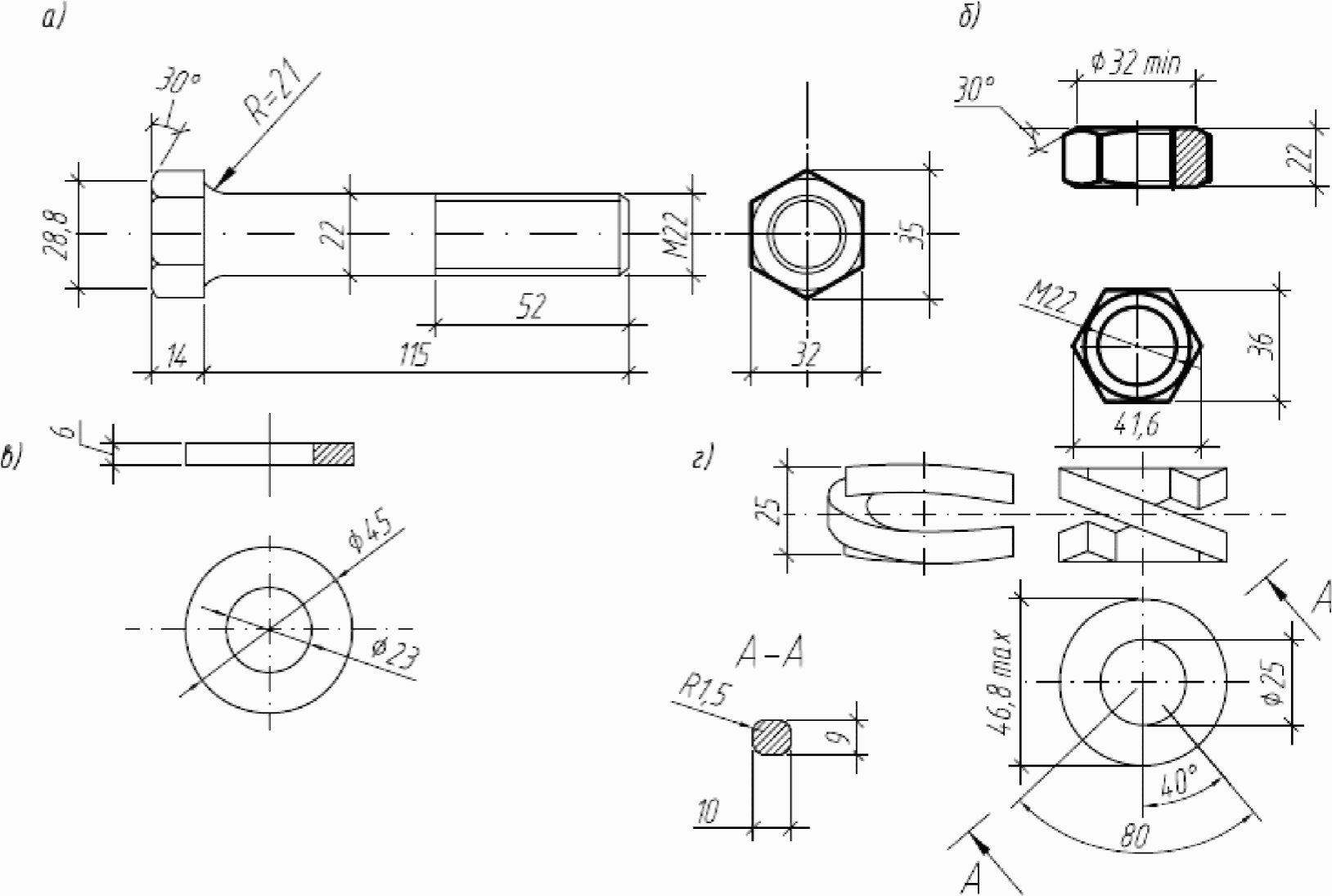

а - болт; б - гайка; в - шайба плоская; г - шайба пружинная

Рисунок П.8.2. Болт для прикрепления рельсовых подкладок

к металлическим поперечинам

8.3. Болты прикрепления охранных приспособлений

Для прикрепления контруголков и противоугонных (охранных) уголков к металлическим поперечинам рекомендуется применять высокопрочные болты по ГОСТ Р 52644-2006 (ИСО 7411:1984) (для районов с расчетной температурой воздуха ниже минус 40 °C). Каждый болт комплектуется одной гайкой (ГОСТ Р 52645-2006 (ИСО 4775:1984)) и двумя плоскими шайбами (ГОСТ Р 52646-2006 (ИСО 7415:1984)). Размеры болта, гайки и шайб показаны на рисунке П.8.3.

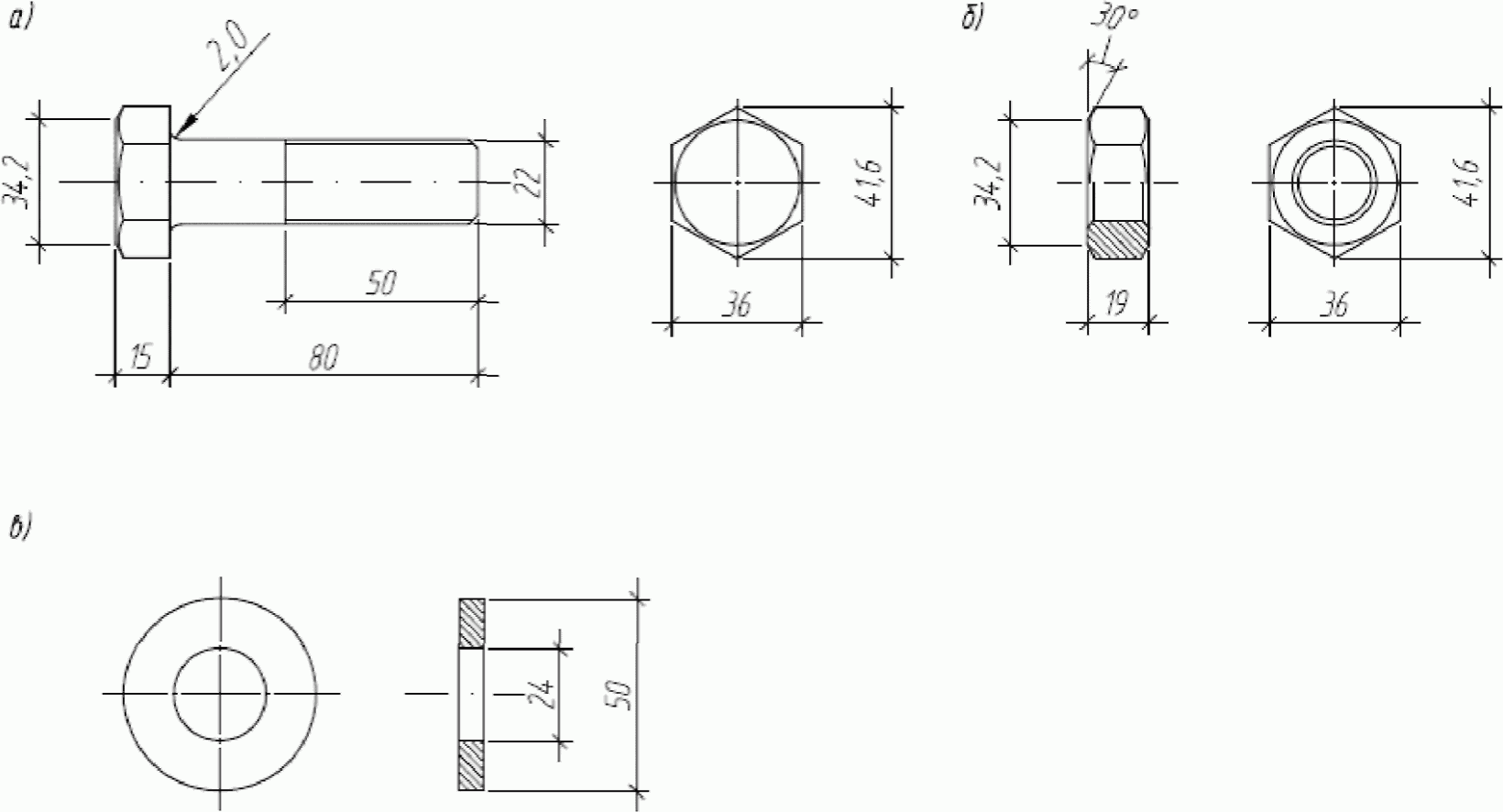

а - болт; б - гайка; в - шайба

Рисунок П.8.3. Болт для прикрепления охранных приспособлений

к металлическим поперечинам

Приложение N 9

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

ПЛИТЫ ИЗ СТАЛЕФИБРОБЕТОНА ДЛЯ ПРОЛЕТНЫХ СТРОЕНИЙ

ЖЕЛЕЗНОДОРОЖНЫХ МОСТОВ (В СООТВЕТСТВИИ С ГОСТ Р 52751)

(ОБЯЗАТЕЛЬНОЕ)

9.1. Государственный стандарт ГОСТ Р 52751-2007 распространяется на сталефиброжелезобетонные плиты, предназначенные для устройства безбалластного мостового полотна на металлических пролетных строениях мостов на железных дорогах колеи 1520 мм без включения мостового полотна в совместную работу с главными или продольными балками.

Плиты укладываются на мостах с ездой поверху и понизу при расстояниях между главными или продольными балками от 1,7 до 2,2 м; на мостах расположенных на прямых участках пути с уклоном до

, в районах с расчетной сейсмичностью не более 8 баллов, на эксплуатируемых и вновь строящихся мостах в районах с умеренным, суровым и особо суровым климатическими условиями, на железнодорожных линиях со скоростями движения пассажирских поездов - до 140 км/ч, грузовых поездов - до 90 км/ч.

Плиты предназначаются под укладку на них звеньевого или бесстыкового железнодорожного пути с рельсами типов Р75, Р65, Р50 при раздельном клеммно-болтовом (типа КБ) прикреплении их к плите.

Укладка плит безбалластного мостового полотна на уклоне более

и в районах с сейсмичностью более 8 баллов допускается по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД".

9.2. Плиты классифицированы по следующим признакам:

по габаритным размерам вдоль пути и подразделяются на 4 типа: П1, П2, П3 и П4 длиной соответственно 1390, 1490, 1890 и 1990 мм (см. рисунки П.9.1 - П.9.4, таблицу П.9.1);

по величине пролета плиты подразделяются на 5 типов, предназначенных для укладки на мостах с расстоянием между осями главных (продольных) балок 1700, 1800, 1900, 2000 и 2200 мм;

по климатическим условиям района расположения моста, где будут эксплуатироваться плиты:

а) для работы в умеренных климатических условиях;

б) для работы в суровых климатических условиях (плиты маркируются буквой F);

в) для работы в особо суровых климатических условиях (плиты маркируются буквой M).

Рисунок П.9.1. Плита типа П1

Рисунок П.9.2. Плита типа П2

Рисунок П.9.3. Плита типа П3

Рисунок П.9.4. Плита типа П4

Таблица П.9.1

Основные параметры плит БМП

Тип плиты	Максимальное расстояние между шпильками крепления к главным балкам b, мм	Габаритная длина плиты L, мм	Класс бетона по прочности на сжатие	Объем бетона плиты, м³	Вес плиты, тс
	1860	1390	B40	0,72	1,8
	1900
	2000
	2100
	2200
	2300
	1860	1490	B40	0,77	1,9
	1900
	2000
	2100
	2200
	2300
	1860	1890	B40	0,98	2,5
	1900
	2000
	2100
	2200
	2300
	1860	1990	B40	1,03	2,6
	1900
	2000
	2100
	2200
	2300

9.3. Строительная высота плит (расстояние по вертикали от центра подрельсовых опорных площадок до плоскости опирания плиты на прокладной слой) составляет 174 мм.

Габаритная высота плит по оси пути 170 мм, по боковой поверхности - 145 мм.

Габаритный размер плит поперек оси пути - 3200 мм.

9.4. На рисунках П.9.1 - П.9.4 приведены схемы плит П1, П2, П3 и П4. Для всех этих схем сечение B-B (по овальным отверстиям для шпилек) одинаковое и приведено рисунке П.9.5. На перечисленных рисунках: 1 - площадка для опирания плиты на прокладной слой; 2 - слезник; 3 - отверстие для крепления плиты к балке; 4 - отверстие для крепления рельса; 5 - отверстие для крепления контруголка; 6 - площадка для опорной шайбы под гайкой высокопрочной шпильки.

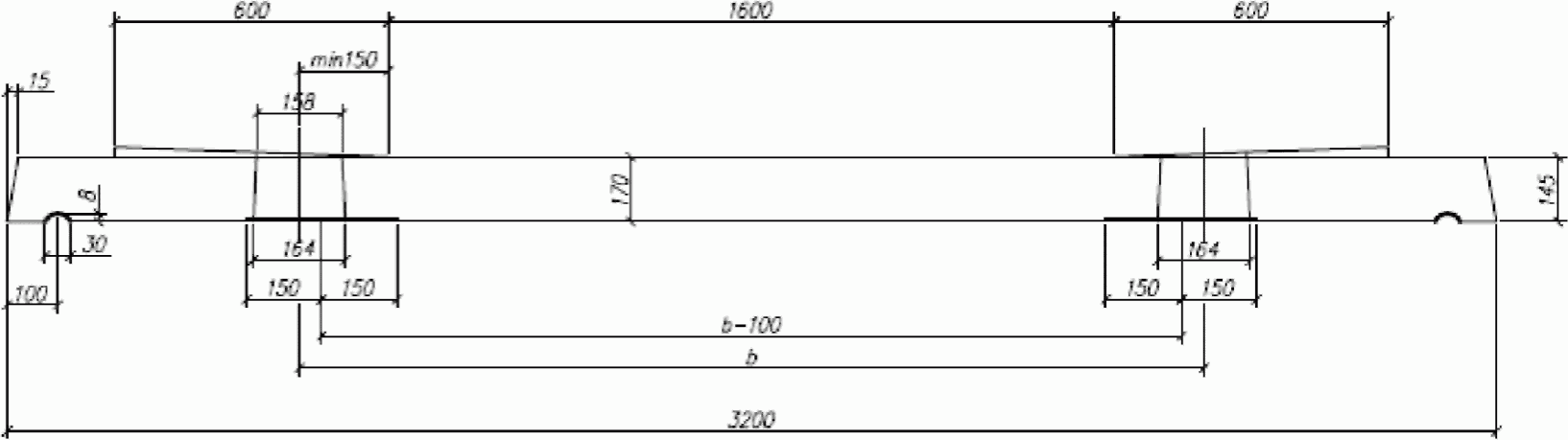

Рисунок П.9.5. Сечение B-B плиты (по овальным отверстиям)

по рисункам П.9.1 - П.9.4

9.5. Плиты безбалластного мостового полотна должны быть изготовлены на специализированных агрегатно-поточных технологических линиях, оборудованных виброустановками для формирования изделий в горизонтальном положении. Качество видимых поверхностей бетона должно соответствовать категории А6 по ГОСТ 13015-2012, а формы для изготовления плит должны удовлетворять требованиям ГОСТ 25781-83*. Отклонение контролируемых размеров от проектных должны быть не более указанных в таблице П.9.2 и обеспечивать получение плит с размерами в пределах допускаемых отклонений.

Таблица П.9.2

Предельные отклонения геометрических размеров плит

Наименование параметра	Номинальное значение, мм	Допустимое отклонение, мм
Длина плиты (вдоль оси пути)	По проекту	0; -5
Ширина плиты (поперек оси пути)	3200	+/- 16
Расстояние по вертикали от плоскости опирания плиты на пояс балки до середины подрельсовой опорной площадки (по ее оси); (проверяется в формах)	145 - 170	+/- 1
Отклонение любой точки поверхностей опирания плиты на прокладной слой по верхним поясам балок пролетного строения от общей горизонтальной плоскости	-	1
Расстояние между наружными кромками углублений в подрельсовых площадках по ширине плиты	2012	+/- 2
Расстояние между осями отверстий для закладных болтов в углублении подрельсовой площадки	310	+/- 1
Расстояние между осями отверстий для закладных болтов и наружной кромкой углублений в подрельсовой площадке	47	+/- 1
Расстояние между кромками углубления в подрельсовой площадке шириной:
- для обычных плит	404	+2; -1
- для уширенных плит	595	+2; -1
Поперечные размеры отверстия для закладных болтов	55 x 27	+3; -2
Глубина заделки закладных шайб в сталефибробетон плиты	81	+3; -1
Подуклонка подрельсовой площадки	1/20	От 1/19 до 1/21
Угол взаимного поворота (пропеллерность) противолежащих площадок вдоль и поперек оси пути		Не более 0,69° (0,012 радиан)
Номинальная толщина защитного слоя бетона до поверхности стержня рабочей арматуры	25	+8; -5

9.6. Плиты безбалластного мостового полотна должны быть изготовлены из тяжелого бетона по ГОСТ 26633-2015 класса по прочности на сжатие B40, плотностью 2200 - 2400 кг/м³. Марка бетона по морозостойкости по ГОСТ 10060-2012 должна быть не менее F200 для плит, эксплуатируемых в умеренных и не менее F300 - в суровых и особо суровых климатических условиях. Марка бетона по водонепроницаемости по ГОСТ 12730.5-84 должна быть не менее W6.

9.7. Для армирования плит должна применяться рабочая арматура из стали стержневой горячекатаной периодического профиля по ГОСТ 5781-82*:

в умеренных и суровых климатических условиях - класса А-III марки 25Г2С;

в особо суровых климатических условиях - класса Ас-I марки 10ГТ.

Для конструктивной арматуры и хомутов следует применять стержневую горячекатаную гладкую арматуру по ГОСТ 5781-82*: в умеренных климатических условиях - из стали класса А-I марки Ст3сп и Ст3пс; в суровых и особо суровых климатических условиях - из стали класса А-I марки Ст3сп.

9.8. Размеры плит и отдельных дефектов проверяют с точностью 1 мм металлическими линейками, а неплотности, подуклонку подрельсовых площадок, положение закладных шайб - специальными шаблонами.

9.9. Плиты маркируются предприятием-изготовителем в соответствии с ГОСТ 13015-2012. Маркировочные надписи наносят несмываемой краской на короткой (расположенной вдоль оси пути) стороне каждой плиты на расстоянии не менее 120 мм от ее торцов. Размер надписи по высоте должен быть не менее 50 мм. На каждую плиту наносят сокращенное название (товарный знак) предприятия-изготовителя; марку плиты; номер партии; дату изготовления (последние две цифры) и монтажную массу плиты в тоннах. Вид и окраска маркировочной надписи, монтажных знаков - по ГОСТ 13015-2012. Маркировочная надпись должна соответствовать рабочим чертежам.

9.10. На каждую отгружаемую партию плит ОТК предприятие-изготовитель выдает паспорт в соответствии с ГОСТ 13015-2012, в котором указывается:

наименование и адрес предприятия-изготовителя;

номер и дата составления паспорта;

номер партии плит;

наименование и марка изделия;

дата изготовления плит;

класс бетона по прочности на сжатие и морозостойкость;

класс и марку арматурной стали;

шифр рабочих чертежей плит.

9.11. В плитах не допускаются:

трещины (кроме усадочных, раскрытием до 0,10 мм);

оголение арматуры;

сколы бетона по наружным сторонам плиты суммарной длиной более 100 мм на один метр длины боковой поверхности ребра, глубиной более 15 мм;

наплывы бетона в каналах для закладных болтов, препятствующие свободной установке и повороту болтов в рабочее положение;

сколы в каналах для закладных болтов рабочих кромок бетона, удерживающих эти болты от проворачивания при закручивании гайки.

На верхней (кроме подрельсовых площадок) поверхности плиты не допускаются:

раковины в бетоне диаметром более 15 мм и глубиной более 5 мм в количестве более трех штук на плите;

раковины диаметром 15 мм и менее, глубиной 5 мм и менее в количестве более трех штук на площади 500 x 500 мм;

местные неровности высотой (глубиной) более 5 мм.

Опорная поверхность подрельсовой площадки должна иметь проектное очертание и четко выраженную грань ее пересечения с верхней наклонной поверхностью приливов.

Непрямолинейность (выпуклость или вогнутость) плоской части опорной подрельсовой площадки, измеренная в двух взаимно перпендикулярных направлениях, не должна превышать одного миллиметра.

На подрельсовых площадках не допускаются сколы бетона длиной более 30 мм, глубиной более 10 мм; раковины диаметром более 10 мм, глубиной более 5 мм. На одной подрельсовой площадке допускается не более двух сколов бетона и двух раковин.

9.12. Отсутствие в каналах наплывов бетона и сколов рабочих кромок контролируют шаблоном, имеющим форму закладного болта по ГОСТ 16017-2014 с предельными плюсовыми допускаемыми отклонениями в размерах головки. Проверке подлежат все вертикальные каналы плиты.

9.13. Плиты, бетон которых не удовлетворяет требованиям по прочности, морозостойкости и водонепроницаемости, а также плиты с недопустимыми дефектами: сколами, раковинами или трещинами - бракуют.

9.14. Укладку плит следует выполнять по проекту, разработанному с учетом особенностей конструкции пролетного строения, прокладного слоя, метода укладки и требований государственного стандарта ГОСТ Р 52751-2007, Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов, разработанной НИИ мостов и утвержденной Департаментом пути и сооружений ОАО "РЖД" 17 ноября 2005 г., и действующих правил по технологии производства работ.

9.15. Основные требования к раскладке плит на пролетном строении:

минимальное число типов плит;

полная длина набора плит с учетом зазоров должна быть равна длине главных (продольных) балок или отличаться от нее не более чем на 200 мм;

ширина зазора (шва) между плитами 10 мм; в необходимых случаях допускается ширина шва от 5 до 20 мм;

на пролетных строениях с ездой понизу плиты раскладывают на длине каждой панели, причем плиты меньшей длины следует укладывать у поперечных балок;

над поперечными балками, кроме опорных, швы между плитами должны располагаться по осям;

свес крайней плиты с пролетного строения должен быть меньше расстояния между концом пролетного строения и шкафной стенкой устоя и не превышать 100 мм;

величина зазора между плитами смежных пролетных строений должна превышать взаимное сближение их концов от подвижной нагрузки и изменения температуры в годовом цикле не менее, чем на 20 мм;

монолитные вставки между плитами не допускаются.

9.16. При укладке плит на пролетных строениях, имеющих "разрывы" в проезжей части, шов между плитами необходимо располагать над местом разрыва, зазор между плитами должен быть равен величине разрыва.

9.17. Плиты мостового полотна, эксплуатируемые на линиях с постоянными перевозками сыпучих грузов, агрессивных к бетону, должны иметь защитные покрытия на верхней и полевых сторонах, обладающие стойкостью к такого рода воздействиям в соответствии с требованиями СП 28.13330.2012 (актуализированная редакция СНиП 2.03.11-85) "Защита строительных конструкций от коррозии".

9.18. При эксплуатации мостового полотна на железобетонных плитах в случае обнаружения трещин любой направленности раскрытием более 0,2 мм грузоподъемность плит и возможность их дальнейшей эксплуатации должны определяться расчетами. Для проведения расчетов должны привлекаться специалисты научно-исследовательских или других проектных институтов.

Приложение N 10

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ ПРИКРЕПЛЕНИЯ БЕЗБАЛЛАСТНОГО

МОСТОВОГО ПОЛОТНА НА ЖЕЛЕЗОБЕТОННЫХ ПЛИТАХ

(ОБЯЗАТЕЛЬНОЕ)

10.1. Болты прикрепления рельсовых подкладок

Рельсовые подкладки к безбалластной железобетонной плите прикрепляют стандартными закладными болтами диаметром 22 мм и длиной 175 мм, применяемыми в прикреплении рельсовых подкладок к железобетонным шпалам (рисунок П.10.1).

а - болт закладной; б - гайка; в - шайба пружинная

двухвитковая; г - шайба плоская

Рисунок П.10.1. Закладной болт для прикрепления

рельсовых подкладок к железобетонным плитам

Изготавливают закладные болты по ГОСТ 16017-2014 в соответствии с требованиями на изделия нормальной точности по ГОСТ 1759.0-87; механические свойства болтов должны соответствовать классу прочности 3.6.

Резьба на болтах выполняется способом накатки без предварительного редуцирования стержня под накатку. Профиль резьбы должен соответствовать ГОСТ 9150-2002 и выполняться с допусками для класса 8g по ГОСТ 16093-2004.

Допускается отклонение от перпендикулярности оси указательной канавки к большой оси головки болта до 5° и смещение оси канавки от диаметрального ее положения не более 0,9 мм.

Закладной болт по ГОСТ 16017-2014 комплектуют гайкой М22x22 по ГОСТ 16018-2014, шайбой черной 22 и шайбой двухвитковой 25 по ГОСТ 21797-2014.

Спецификация деталей промежуточных рельсовых скреплений приведена в таблице П.10.1.

Таблица П.10.1

СПЕЦИФИКАЦИЯ

деталей промежуточных рельсовых скреплений

для безбалластного мостового полотна

на железобетонных плитах

Наименование детали скрепления	На одно скрепление		На плиту П.1, П.2		На плиту П.3, П.4
Наименование детали скрепления	кол-во, шт.	вес, кгс	кол-во, шт.	вес, кгс	кол-во, шт.	вес, кгс
Подкладка раздельного скрепления КБ65, КБ50 по ГОСТ 16277-2016	1	7	6	42	8	56
Прокладка резиновая КБ10 12 мм по ЦП-153	1	0,63	6	3,78	8	5,04
Прокладка под подошву рельса типа Р50, Р65 или Р75 по ЦП 143	1	0,40	6	2,4	8	3,2
Болт закладной оцинкованный М22x165-01 по ГОСТ 16017-2014	2	1,22	12	7,31	16	9,75
Болт клеммный М22x75 по ГОСТ 16016-2014	2	0,67	12	4,02	16	5,36
Шайба пружинная двухвитковая 25x8 по ГОСТ 21797-2014	4	0,48	24	2,88	32	3,84
Гайка М22 по ГОСТ 16018-79	4	0,5	24	3,02	32	4,03
Клемма промежуточная по ГОСТ 22343-2014	2	1,28	12	7,68	16	10,24
Втулка изолирующая КБ по ОП 142-71	2	0,08	12	0,48	16	0,64
Скоба для изолирующей втулки КБ по ОП 142-71	2	0,18	12	1,06	16	1,41
Всего		12,44		74,63		99,51

10.2. Шпильки для прикрепления железобетонных плит

Плиты прикрепляются к пролетным строениям шпильками диаметром 22 мм, длиной 370 мм с резьбой 90 мм с каждой стороны шпильки (рисунок П.10.2).

Шпильки изготавливают из стали марки 40Х по ГОСТ 4543-2016 с последующей термообработкой, после которой они должны иметь механические характеристики, указанные по ГОСТ Р 52644-2006 (ИСО 7411:1984) временное сопротивление разрыву 110 - 130 кгс/мм²; твердость по Бриннелю - не более 388.

В зависимости от района эксплуатации высокопрочные шпильки, гайки и шайбы должны применяться климатического исполнения У, категории размещения 1 в районах с расчетной температурой минус 40 °C и выше и климатического исполнения ХЛ, категории размещения I в районах с расчетной температурой от минус 40° до минус 65 °C - по ГОСТ 15150-69*. Для шпилек не допускаются рванины и выкрашивания на поверхности резьбы если их общая протяженность превышает четверть витка.

а - шпилька; б - гайка; в - шайба по ГОСТ Р 52646-2006

(ИСО 7415:1984)

Рисунок П.10.2. Высокопрочная шпилька

для прикрепления безбалластных плит

Не является браковочным признаком увеличение диаметра шпильки до 0,25 мм сверх номинального на длине до 20 мм.

Каждая шпилька комплектуется двумя гайками и двумя шайбами. В состав крепления плит входят также шайбы толщиной 20 мм индивидуального изготовления и резиновые шайбы. Спецификация деталей крепления железобетонной плиты к продольным поясам приведена в таблице П.10.2.

Таблица П.10.2

СПЕЦИФИКАЦИЯ

деталей крепления железобетонной плиты безбалластного

мостового полотна к верхним поясам балок

Наименование детали крепления	На одно крепление		На плиту П.1, П.2		На плиту П.3, П.4
Наименование детали крепления	кол-во, шт.	вес, кгс	кол-во, шт.	вес, кгс	кол-во, шт.	вес, кгс
Шпилька высокопрочная М22x370 из стали 40Х по ГОСТ 4543-2016	1	1,10	4	4,40	6	6,60
Шайба 200x110x20 из стали Ст3 по ГОСТ 380-2005	1	3,40	4	13,60	6	20,40
Прокладка резиновая 200 x 110 x 3 мм	1	0,10	4	0,40	6	0,60
Шайба 22 по ГОСТ Р 52646-2006 (ИСО 7415:1984) термоупрочненная, из стали Ст5сп по ГОСТ 380-2005	2	0,14	8	0,56	12	0,84
Гайка М22-110 по ГОСТ Р 52645-2006 (ИСО 4775:1984) термоупрочненная, из стали Ст5сп по ГОСТ 380-2005	2	0,24	8	0,96	12	1,44
Всего		4,98		19,92		29,88

10.3. Болты для прикрепления контруголков

Контруголки к безбалластным железобетонным плитам прикрепляют болтами диаметром 22 мм, длиной 280 мм. Болты с гайками и шайбами (рисунок П.10.3) должны соответствовать указаниям пункта 5.1 приложения N 5.

В комплект болта входят две гайки (гайка и контргайка), одна плоская шайба размером 100 x 100 x 10 мм.

Спецификация деталей крепления контруголков к железобетонной плите безбалластного мостового полотна приведена в таблице П.10.3.

Таблица П.10.3

СПЕЦИФИКАЦИЯ

деталей крепления контруголков к железобетонной плите

безбалластного мостового полотна

Наименование детали крепления	На одно крепление		На плиту П.1, П.2		На плиту П.3, П.4
Наименование детали крепления	количество, шт.	вес, кгс	количество, шт.	вес, кгс	количество, шт.	вес, кгс
Болт М22x280 по ГОСТ 7796-70	1	0,9	6	5,40	8	7,20
Прокладка резиновая 130 x 130 x 3 мм	1	0,22	6	1,32	8	1,76
Шайба 100x100x10 из стали Ст3 по ГОСТ 380-2005	1	0,75	6	4,52	8	6,03
Шайба пружинная путевая 22 по ГОСТ 19115-91	1	0,05	6	0,29	8	0,39
Гайка М22 по ГОСТ 16018-2014	2	0,25	12	1,51	16	2,02
Всего		2,17		13,04		17,40

а - болт; б - гайка; в - шайба плоская индивидуальная;

г - шайба пружинная

Рисунок П.10.3. Болт для прикрепления контруголка

к безбалластным железобетонным плитам

Приложение N 11

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

РАСЧЕТНЫЕ ТЕМПЕРАТУРЫ РЕЛЬСОВ НА МОСТАХ

ДЛЯ СЕТИ ЖЕЛЕЗНЫХ ДОРОГ

(ОБЯЗАТЕЛЬНОЕ)

Железнодорожная станция	Температура рельсов, °C		Расчетная температурная амплитуда, T_A, °C
Железнодорожная станция	летняя t_{max max}	зимняя t_{min min}	Расчетная температурная амплитуда, T_A, °C
Абаза	48	-50	98
Абакан	48	-50	98
Абакумовка	48	-59	107
Абалаково	46	-58	104
Абдулино	50	-49	99
Агрыз	47	-52	99
Азов	50	-33	83
Айдырля	51	-45	96
Алагир	48	-31	79
Алатырь	48	-44	92
Алейская	51	-47	98
Александров	46	-47	93
Александров Гай	53	-43	96
Алексеевка	52	-37	89
Амазар	48	-55	103
Амурская	50	-53	103
Анна	51	-38	89
Апатиты	41	-41	82
Арзамас	47	-45	92
Армавир	52	-34	86
Арск	48	-47	95
Архангельск	44	-45	89
Архара	46	-51	97
Арчеда	52	-38	90
Асбест	48	-43	91
Аскиз	48	-51	99
Астрахань	51	-34	85
Аткарск	51	-42	93
Ахтари	48	-30	78
Ахтуба	55	-37	92
Ачинск	49	-60	109
Бабаево	46	-50	96
Бабушкин	43	-38	81
Баженово	48	-43	91
Базыр	48	-52	100
Балай	48	-52	100
Балашов	52	-38	90
Барабинск	48	-48	96
Барановский	49	-38	87
Барнаул	48	-52	100
Батайск	50	-33	83
Батецкая	44	-45	89
Бежецк	45	-52	97
Безенчук	53	-44	97
Белев	47	-42	89
Белогорск	47	-49	96
Белореченская	51	-34	85
Бельково	48	-40	88
Бердяуш	48	-46	94
Беслан	47	-34	81
Бийск	49	-53	102
Бикин	48	-46	94
Бира	50	-43	93
Биробиджан	47	-44	91
Бисер	44	-52	96
Бискамжа	46	-52	98
Благовещенск	48	-48	96
Благодарное	53	-37	90
Богданович	48	-43	91
Боготол	48	-53	101
Богоявленск	50	-38	88
Богучаны	48	-58	106
Бологое	45	-50	95
Болонь	47	-50	97
Болотная	47	-51	98
Большая Леприндо	42	-57	99
Бомнак	45	-52	97
Борзя	50	-54	104
Борисоглебск	53	-41	94
Боровичи	45	-54	99
Брасово	48	-42	90
Броды	51	-46	97
Брянск	48	-42	90
Бугульма	48	-44	92
Бугуруслан	50	-49	99
Будогощь	45	-51	96
Бузулук	49	-48	97
Буй	45	-48	93
Буйнакск	52	-30	82
Бурея	50	-53	103
Бысса	40	-51	91
Вагай	49	-47	96
Валдай	43	-46	89
Веймарн	44	-39	83
Вельск	46	-50	96
Великие Луки	45	-46	91
Венев	47	-41	88
Веребье	44	-45	89
Вернадовка	48	-44	92
Верхний Баскунчак	55	-37	92
Верховье	47	-39	86
Верхний Уфалей	47	-48	95
Верхотурье	46	-52	98
Видлица	44	-54	98
Владивосток	45	-31	76
Владикавказ	47	-34	81
Владимир	47	-48	95
Вожега	45	-48	93
Волгоград	52	-36	88
Волово	47	-40	87
Вологда	45	-48	93
Волоколамск	46	-47	93
Волочаевка	50	-43	93
Волховстрой	43	-49	92
Вольск	50	-43	93
Воркута	41	-52	93
Воронеж	51	-38	89
Воскресенск	48	-40	88
Воткинск	48	-49	97
Выборг	42	-38	80
Выдрино	41	-44	85
Высокогорная	44	-49	93
Вышний Волочек	45	-48	93
Вяземская	48	-50	98
Вязники	47	-45	92
Вязьма	46	-43	89
Вятка	47	-45	92
Вятские Поляны	49	-47	96
Гагарин	46	-50	96
Галич	46	-44	90
Гдов	43	-37	80
Георгиевск	51	-33	84
Глазов	48	-48	96
Головинская	45	-52	97
Голутвин	48	-44	92
Горбачево	48	-41	89
Горин	47	-60	107
Гороблагодатская	46	-48	94
Гороховец	47	-43	90
Графская	51	-38	89
Гродеково	47	-41	88
Грозный	51	-33	84
Грязи	49	-40	89
Грязовец	45	-48	93
Гудермес	52	-30	82
Гурская	48	-51	99
Гусиное Озеро	48	-46	94
Гусь-Хрустальный	47	-44	91
Дальнореченск	47	-42	89
Данилов	46	-46	92
Данков	47	-40	87
Дарасун	49	-51	100
Дербент	48	-21	69
Джанской	51	-30	81
Дмитров	46	-48	94
Дно	45	-42	87
Долинск	45	-39	84
Дружинино	48	-48	96
Евгеньевка	48	-42	90
Евпатория	50	-28	78
Егоршино	48	-43	91
Ейск	49	-31	80
Елец	48	-38	86
Ельня	45	-43	88
Емца	45	-50	95
Енисей	47	-59	106
Ербинская	47	-50	97
Ерофей Павлович	47	-54	101
Ершов	52	-41	93
Ессентуки	49	-32	81
Ефимовская	45	-51	96
Ефремов	48	-37	85
Железноводск	51	-33	84
Жердевка	49	-38	87
Жуковка	47	-41	88
Журавлево	46	-51	97
Забайкальск	50	-53	103
Завитая	46	-49	95
Заливы	45	-43	88
Занозная	46	-43	89
Заозерная	47	-52	99
Западная Двина	45	-46	91
Зашеек	41	-42	83
Зверево	50	-33	83
Зейск	46	-52	98
Земетчино	51	-44	95
Зилово	49	-55	104
Зима	45	-53	98
Златоуст	48	-46	94
Злынка	49	-38	87
Иваново	48	-46	94
Идрица	45	-46	91
Ижевск	47	-47	94
Ильинск	40	-36	76
Ильмень	52	-38	90
Имандра	41	-41	82
Ин	48	-44	92
Инголь	46	-52	98
Инза	51	-44	95
Ирбейское	48	-60	108
Ирбит	48	-48	96
Иркутск	46	-50	96
Иртышский	52	-46	98
Исакогорка	44	-45	89
Исилькуль	50	-46	96
Ишим	50	-49	99
Ишимбаево	50	-48	98
Йошкар-Ола	48	-47	95
Кавказская	52	-33	85
Казань	49	-47	96
Казачинское	47	-57	104
Калач	52	-40	92
Калининград	46	-33	79
Калининск	51	-39	90
Калино	47	-45	92
Калуга	48	-45	93
Каменская	49	-33	82
Камень-на-Оби	47	-41	88
Камень-Рыболов	49	-52	101
Камышин	52	-37	89
Канаш	47	-45	92
Кандалакша	41	-44	85
Канск-Енисейский	48	-53	101
Карасук	50	-47	97
Карачев	48	-39	87
Карталы	51	-44	95
Карымская	50	-52	102
Касторная	51	-37	88
Кача	48	-55	103
Кашин	47	-47	94
Кашира	49	-44	93
Кемерово	48	-55	103
Кемчуг	48	-57	105
Кемь	45	-43	88
Керки	56	-24	80
Керчь	47	-56	73
Кизел	46	-52	98
Кизляр	52	-30	82
Кильмезь	48	-48	96
Кингисепп	42	-43	85
Кинель	49	-43	92
Кинешма	48	-45	93
Киржач	46	-47	93
Кировск-Мурманский	41	-41	82
Кирсанов	50	-41	91
Кисловодск	47	-29	76
Кия-Шалтырь	44	-50	94
Клин	48	-45	93
Клинцы	47	-38	85
Клюквенная	48	-52	100
Ковда	42	-40	82
Ковров	47	-48	95
Кокшеньга	46	-50	96
Кола	43	-38	81
Колежма	44	-44	88
Колодезная	51	-38	89
Коломна	48	-44	92
Комаричи	48	-39	87
Комсомольск-на-Амуре	49	-50	99
Конотоп	47	-37	84
Коноша	45	-48	93
Копьево	46	-52	98
Коренево	47	-38	85
Коростень	49	-34	83
Корсаков	40	-33	73
Кострома	47	-46	93
Котельниково	52	-38	90
Котельнич	47	-54	101
Котлас	47	-51	98
Кошурниково	46	-50	96
Кравченко	45	-55	100
Красная Сопка	48	-58	106
Краснодар	52	-36	88
Краснокаменск	49	-42	91
Красноуфимск	48	-48	96
Красноярск	48	-53	101
Красный Кут	52	-41	93
Красный Узел	48	-44	92
Крестцы	43	-46	89
Критово	48	-56	104
Кропачево	48	-48	96
Кротовка	50	-43	93
Крымская	49	-24	73
Ксеньевская	47	-56	103
Кувандык	52	-44	96
Кузино	48	-49	97
Кузнецк	49	-46	95
Кулунда	51	-48	99
Кунгур	47	-45	92
Купино	50	-47	97
Курагино	46	-53	99
Курган	50	-49	99
Курганная	52	-34	86
Кургенча	52	-25	77
Куровская	47	-46	93
Курск	47	-38	85
Кустаревка	48	-42	90
Кушевка	50	-33	83
Куэнга	50	-58	108
Кын	47	-49	96
Кыштам	48	-46	94
Ладва	45	-40	85
Лазо	48	-42	90
Лев Толстой	49	-39	88
Ленинск	47	-47	94
Лесогорский	42	-38	80
Лесозаводск	47	-43	90
Ливны	48	-39	87
Липецк	49	-38	87
Лисий Нос	43	-36	79
Лиски	52	-38	90
Литовко	47	-45	92
Лихая	52	-40	92
Лихославль	48	-50	98
Лодейное Поле	43	-48	91
Лосиноостровская	47	-43	90
Лоухи	41	-46	87
Луга	44	-42	86
Лукоянов	49	-43	92
Льгов	47	-38	85
Любань	44	-41	85
Магдагачи	47	-51	98
Магнитогорск	49	-46	95
Майкоп	51	-34	85
Макаров	43	-37	80
Малиновка	47	-53	100
Малоузенск	53	-43	96
Малоярославец	48	-48	96
Манзовка	48	-42	90
Мариинск	49	-54	103
Мармыжи	51	-37	88
Масельская	45	-45	90
Махачкала	47	-26	73
Махушино	49	-47	96
Медвежья Гора	45	-45	90
Междуреченск	45	-54	99
Мелекесс	49	-47	96
Мелеуз	51	-45	96
Мелитополь	51	-33	84
Миллерово	50	-36	86
Минеральные Воды	51	-33	84
Минино	48	-54	102
Минусинск	49	-52	101
Митрофановка	52	-37	89
Михайлов	49	-41	90
Михайловка-Алтайская	52	-48	100
Михнево	48	-40	88
Мичуринск	50	-37	87
Мишиха	43	-39	82
Могзон	48	-55	103
Могоча	47	-56	103
Можайск	46	-44	90
Можга	48	-48	96
Моршанск	48	-40	88
Москва	48	-42	90
Мундыбаш	48	-52	100
Мураши	46	-46	92
Мурманск	43	-48	91
Муром	49	-45	94
Мценск	47	-44	91
Навля	47	-38	85
Нагорный	45	-56	101
Назарово	49	-62	111
Называевка	50	-46	96
Нальчик	50	-31	81
Наурская	52	-32	84
Находка	46	-29	75
Навель	45	-46	91
Невельск	40	-28	68
Нелята	46	-57	103
Нерехта	47	-46	93
Нерчинск	50	-57	107
Нижнеангарск	44	-47	91
Нижнедевицк	51	-37	88
Нижнеудинск	46	-54	100
Нижний Новгород	47	-41	88
Нижний Тагил	47	-49	96
Николо-Полома	46	-45	91
Новгород	44	-45	89
Новки	47	-48	95
Новозыбков	47	-37	84
Новоиерусалимская	47	-53	100
Новокузнецк	48	-52	100
Новороссийск	52	-24	76
Новосибирск	47	-51	98
Новосокольники	45	-46	91
Новый Оскол	52	-37	89
Ноглики	47	-49	96
Нора	46	-53	99
Няндома	43	-47	90
Обливская	51	-38	89
Обловка	50	-39	89
Облучье	47	-46	93
Овинище	45	-52	97
Огорон	45	-50	95
Ожерелье	49	-44	93
Окатово	47	-44	91
Октябрьский Прииск	46	-53	99
Окуловка	43	-46	89
Оловянная	50	-53	103
Олонец	44	-54	98
Омск	49	-49	98
Онега	43	-46	89
Онор	47	-46	93
Опарино	46	-48	94
Оредеж	44	-45	89
Орел	48	-39	87
Оренбург	52	-42	94
Орехово	47	-45	92
Орск	52	-44	96
Осташков	45	-47	92
Остров	46	-41	87
Павелец	48	-42	90
Павлово-Посад	47	-45	92
Павловск	43	-36	79
Палласовка	54	-38	92
Партизанск	47	-37	84
Пачелма	48	-43	91
Пенза	51	-43	94
Пермь	47	-45	92
Петровский Завод	48	-55	103
Петрозаводск	45	-40	85
Петрокрепость	43	-36	79
Петропавловск	51	-53	104
Петрунь	44	-54	98
Петруши	50	-52	102
Пировская	46	-57	103
Платоновка	50	-39	89
Плесецкая	44	-48	92
Поворино	51	-39	90
Подборовье	45	-50	95
Подкаменная	45	-47	92
Покровск-Приволжский	50	-41	91
Поканаевка	47	-52	99
Покровск-Уральский	45	-52	97
Половина	45	-51	96
Поронайск	46	-42	88
Посадниково	43	-46	89
Посевная	48	-48	96
Посьет	46	-29	75
Почеп	48	-37	85
Починки	47	-41	88
Починск	45	-41	86
Пржевальская	44	-30	74
Приаргунск	50	-51	101
Приднепровская	45	-41	86
Приморская	49	-38	87
Приозерск	43	-36	79
Проектное	47	-53	100
Промышленная	46	-53	99
Прохладная	52	-32	84
Псков	46	-41	87
Пугачевск	52	-41	93
Пулозеро	42	-42	84
Пятигорск	51	-33	84
Раевка	50	-46	96
Раненбург	50	-38	88
Ребриха	49	-50	99
Решоты	47	-51	98
Ржев	46	-47	93
Рославль	46	-41	87
Россошь	53	-37	90
Ростов-Главный	50	-33	83
Ростов-Ярославский	49	-46	95
Рощино	43	-36	79
Ртищево	50	-43	93
Рубцовск	51	-49	100
Ружино	48	-42	90
Рузаевка	48	-44	92
Рыбинск	46	-46	92
Ряжск	51	-40	91
Рязань	48	-41	89
Саблино	43	-36	79
Сальск	52	-34	86
Сама	45	-52	97
Самара	50	-43	93
Санкт-Петербург	43	-36	79
Саранск	49	-44	93
Саранчет	47	-57	104
Сарапул	48	-46	94
Саратов	50	-41	91
Сасово	48	-42	90
Саянская	47	-56	103
Свердловск	48	-43	91
Свирь	44	-44	88
Свиягино	47	-48	95
Свободный	48	-53	101
Сегежа	45	-46	91
Селемджинск	50	-54	104
Селенга	47	-41	88
Семенов	47	-47	94
Сергач	50	-44	94
Сергиев-Посад	46	-48	94
Серов	46	-52	98
Серпухов	48	-44	92
Сестрорецк	43	-36	79
Сибирцево	47	-42	89
Симферополь	50	-29	79
Сковородино	47	-56	103
Скопин	51	-40	91
Скуратово	47	-42	89
Славгород	50	-48	98
Сланцы	43	-38	81
Слободчиково	47	-51	98
Слюдянка	41	-40	81
Смирных	48	-44	92
Смоленск	45	-41	86
Соблаго	45	-47	92
Советск	46	-35	81
Советская Гавань	46	-38	84
Соликамск	46	-48	94
Соловьевск	51	-52	103
Сонково	45	-50	95
Сорочинская	49	-48	97
Сортавала	41	-41	82
Сосыка	51	-34	85
Сочи	49	-14	63
Спас-Демьянск	46	-43	89
Спасск-Дальний	46	-48	94
Средняя Нюкжа	48	-61	109
Сретенск	50	-58	108
Ставрополь	50	-36	86
Старая Русса	44	-42	86
Старица	46	-47	93
Стародуб	47	-39	86
Стародубск	44	-38	82
Старожилово	48	-40	88
Староминская	52	-34	86
Старый Оскол	51	-37	88
Стерлитамак	50	-48	98
Сулемка	48	-52	100
Суоярви	44	-43	87
Сургут	44	-55	99
Суриково	46	-62	108
Суслово	47	-55	102
Сухиничи	48	-42	90
Сучан	48	-32	80
Сущево	45	-44	89
Сызрань	51	-44	95
Сычевка	46	-42	88
Тавда	48	-48	96
Таганрог	48	-33	81
Тагул	47	-56	103
Тайга	47	-53	100
Тайшет	46	-53	99
Талдан	50	-52	102
Таловая	51	-38	89
Тамань	47	-27	74
Тамбов	50	-39	89
Танхой	41	-40	81
Татарская	50	-47	97
Тверь	48	-50	98
Теба	46	-53	99
Тигей	48	-50	98
Тихвин	45	-51	96
Тихорецкая	52	-34	86
Тогучин	48	-55	103
Токари	45	-40	85
Токсово	43	-36	79
Толмачево	43	-43	86
Томск	46	-55	101
Топки	47	-51	98
Торжок	46	-49	95
Торопец	45	-46	91
Троицк	50	-46	96
Туапсе	51	-19	70
Тула	48	-42	90
Тулат	46	-60	106
Тулун	46	-54	100
Тумнин	47	-48	95
Тургутуй	48	-52	100
Турий Рог	49	-39	88
Туринск	48	-48	96
Туймазы	50	-50	100
Тыгда	48	-53	101
Тымовск	46	-48	94
Тында	46	-54	100
Тюмень	50	-50	100
Углич	47	-47	94
Ужур	47	-54	101
Узловая	48	-42	90
Уйбат	48	-50	98
Улан-Удэ	50	-51	101
Ульяновск	50	-48	98
Унаха	46	-54	100
Уоян	47	-60	107
Урбах	51	-41	92
Ургал	50	-58	108
Уса	42	-53	95
Уссурийск	47	-43	90
Усть-Кут	48	-55	103
Усть-Лабинская	53	-31	84
Усть-Луга	42	-42	84
Уфа	50	-48	98
Ухта	45	-53	98
Уяр	46	-55	101
Фаленки	47	-46	93
Феодосия	48	-25	73
Фосфоритная	46	-47	93
Хабаровск	50	-43	93
Хаджох	51	-34	85
Хасав-Юрт	51	-29	80
Хвойная	45	-52	97
Хибины	42	-44	86
Хилок	48	-55	103
Холмск	40	-29	69
Целина	51	-34	85
Цивильск	47	-43	90
Цимлянская	51	-38	89
Чайда	46	-63	109
Чакино	50	-39	89
Чара	45	-57	102
Чебоксары	48	-44	92
Челябинск	49	-44	93
Чекунда	50	-58	108
Ченча	46	-59	105
Червленная-Узловая	52	-30	82
Черемхово	45	-52	97
Череповец	46	-49	95
Черкесск	50	-31	81
Чернореченская	48	-59	107
Чернушка	48	-54	102
Чернышевск	47	-57	104
Черняховск	46	-35	81
Чертково	50	-34	84
Черусти	48	-45	93
Чита	49	-52	101
Чишмы	50	-48	98
Чудово	44	-46	90
Чулымская	48	-52	100
Чульман	45	-61	106
Чунояр	47	-54	101
Чусовая	48	-49	97
Шабалино	46	-45	91
Шадринск	49	-47	96
Шарыпово	48	-52	100
Шарья	46	-44	90
Шаховская	46	-45	91
Шахунья	47	-47	94
Шелковская	52	-30	82
Шепетовка	48	-36	84
Шилка	50	-56	106
Шилово	49	-41	90
Шимановская	48	-55	103
Шира	46	-49	95
Шумерля	47	-42	89
Шушь	48	-55	103
Шуя	48	-46	94
Щербакты	50	-46	96
Щетинкино	46	-52	98
Щигры	50	-37	87
Эльтон	55	-36	91
Юрьев-Польский	47	-46	93
Южно-Сахалинск	44	-39	83
Ялта	49	-15	64
Янаул	48	-51	99
Яр	47	-46	93
Ярославль	46	-46	92

Примечания:

1. Температура рельсов на мостах на основании многолетних наблюдений принята: наивысшая летняя (t_max) на 10 °C выше температуры воздуха, наинизшая зимняя (t_min) равной температуре воздуха.

2. Для населенных пунктов, не приведенных в таблице, расчетная температурная амплитуда рельсов определяется по СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99*), с учетом примечаний пункта 1 к настоящей таблице.

3. При установке и проверке положения подвижных опорных частей пролетных строений летняя (наивысшая) температура воздуха принимается на 10 °C меньше температуры рельсов.

4. Расчетные температуры рельсов могут корректироваться при наличии более точных данных наблюдений на местах. Корректировка этих температур должна быть проведена по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД". Для пунктов, не указанных в таблице, расчетные температуры определяют линейной интерполяцией.

Приложение N 12

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

УРАВНИТЕЛЬНЫЕ УСТРОЙСТВА

(ОБЯЗАТЕЛЬНОЕ)

12.1. Уравнительные приборы

12.1.1. На мостах используются уравнительные приборы Р-65 по проекту 1262А ПТК БЦП МПС для умеренного и холодного климата трех модификаций:

для укладки на мостах с металлическими поперечинами проект 1262А.00.000.01 ПТКБ ЦП МПС;

для укладки на мостах с железобетонными плитами безбалластного мостового полотна проект 1262А.00.000.02 ПТКБ ЦП МПС;

для укладки на мостовых брусьях (деревянных поперечинах) и на балласте с деревянными шпалами проект 1262А.00.000.03 ПТКБ ЦП МПС.

Технические характеристики
Ширина колеи, мм	1520.
Максимальная скорость движения подвижного состава, км/ч	140.
Допускаемая нагрузка от колесной пары на рельс, кгс	2550.
Нормативный ресурс (нормативный срок службы), млн. т. брутто:
- без замены рамных рельсов и остряков	300;
- с заменой рамных рельсов и остряков	900.

Габаритные размеры, масса и шаг уравнительных приборов приведены в таблице П.12.1.

Таблица П.12.1

Габаритные размеры, масса и шаг уравнительных приборов

Прибор уравнительный	Шаг прибора, мм	Длина в крайнем сжатом состоянии подкладки, мм	Длина в крайнем растянутом состоянии подкладки, мм	Максимальная ширина, мм	h_пк, мм	m_рн, кг
ПУ-Р65-ДБ-750-УХЛ1 (1262А.00.000.03. ПТКБ ЦП)	750	12487 +/- 25	13237 +/- 25	2088	228 +/- 1	7764
ПУ-Р65-М-750-УХЛ1 (1262А.00.000.01. ПТКБ ЦП)	750	12487 +/- 25	13237 +/- 25	2216	214 +/- 1	7544
ПУ-Р65-ЖБ-540-УХЛ1 (1262А.00.000.02. ПТКБ ЦП)	540	12117 +/- 25	12727 +/- 25	2386	227 +/- 1	7306

Примечание. h_пк - высота прибора от поверхности катания до нижней поверхности; m_рн - масса прибора на две рельсовые нитки без охранных приспособлений.

Уравнительный прибор (рисунок П.12.1) состоит из неподвижного остряка и подвижного рамного рельса, перемещающегося по лафету, стыкового, подвижного и корневого мостиков.

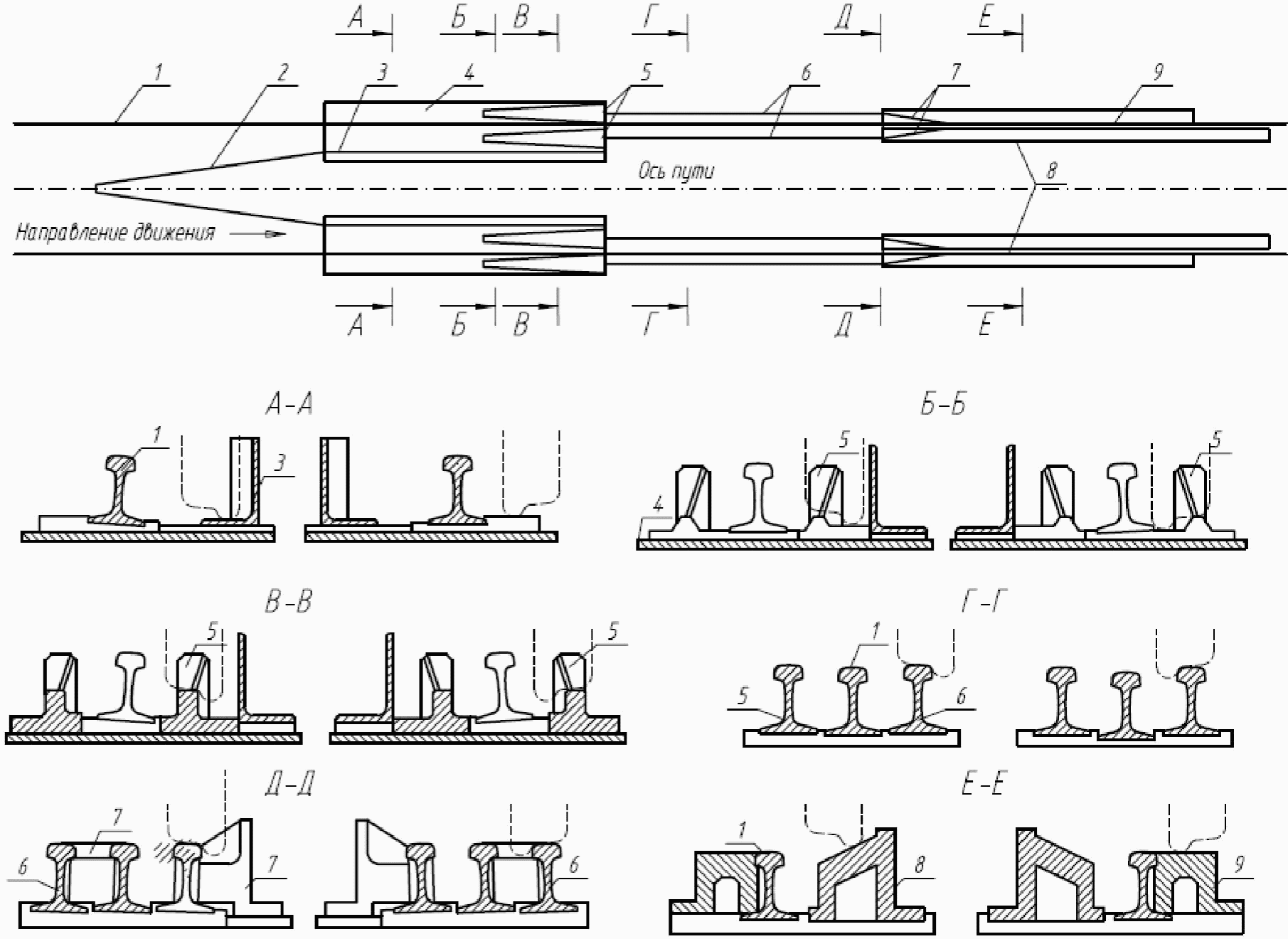

1, 2 - торцы рамного рельса соответственно передний, задний;

3 - торец остряков; 4 - корневой мостик; 5 - неподвижный

остряк; 6, 7, 8 - лафетные листы; 9 - подвижной мостик;

10 - стыковой мостик; 11, 14 - смежные пролетные строения;

12, 13 - торцы смежных пролетных строений;

15 - острие остряка; 16 - подвижной рамный рельс;

xxx - неподвижное закрепление подвижного мостика;

== - подвижное закрепление подвижного мостика

Рисунок П.12.1. Общий вид установки уравнительного

прибора Р-65 под левую и правую рельсовые нити

Стыковой мостик 10, прикрепляющий неподвижную часть рамного рельса, находится на конце одного пролетного строения; корневой мостик 4, крепящий остряк, находится на конце другого пролетного строения; подвижной мостик 9 перекрывает пространство между концами смежных пролетных строений 11, 14 и скользит по поверхности подкладок, уложенных на мостовой брус.

При перемещении подвижных концов пролетных строений до 750 мм подвижной мостик 9 должен поддерживаться по центру дополнительной металлической поперечиной, входящей в комплект уравнительного прибора, опирающейся на специальную конструкцию, разрабатываемую при привязке уравнительного прибора проектной организацией. При расчетных перемещениях пролетных строений в интервале от 0 до 330 мм дополнительные устройства не требуются, а в интервале от 0 до 375 мм металлическая поперечина укладывается непосредственно на пролетное строение вместо крайнего бруса.

В процессе перемещения уравнительного прибора происходит упругий изгиб рамного рельса при неизменном положении остряка, вследствие чего указанная на схеме ширина колеи в пределах уравнительного прибора не изменяется.

Положение торца рамного рельса в крайнем сжатом состоянии отмечено риской на лафете уравнительного прибора.

В уравнительных приборах, укладываемых на мостовое полотно с металлическими поперечинами, безбалластными плитами и мостовыми брусьями, использована одна конструкция компенсатора изменения длины рельсовой нити. Отличие модификаций заключено в основании уравнительных приборов, где в зависимости от типа мостового полотна меняются конструкции и размеры, вводятся дополнительные элементы амортизации и изоляции.

Уравнительный прибор имеет охранные приспособления в виде контруголков. Для обеспечения беспрепятственного прохода по контруголкам подвижного состава предусмотрен компенсатор изменения длины, перекрывающий подвижный стык контруголка в пределах от 0 до 750 мм, который состоит из уголков, клемм, прокладок и других деталей.

12.1.2. Уравнительные приборы укладываются в прямых участках пути. Укладка уравнительных приборов выполняется по специальному проекту на основании материалов обследования состояния рельсового пути, мостового полотна, пролетных строений, инструкций по монтажу, входящих в состав типового проекта уравнительного прибора, и требований настоящей Инструкции, Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути и Правил и технологии укладки уравнительных стыков на мостовых переходах.

12.1.3. На каждом температурном пролете укладывают по одному комплекту уравнительных приборов. За температурный пролет принимается расстояние от неподвижных опорных частей одного пролетного строения до неподвижных опорных частей смежного пролетного строения или до шкафной стенки устоя. В консольных мостах учитываются только опорные части, расположенные на быках и устоях. В арочных мостах (без затяжки) температурный пролет равен половине пролета арки.

При расположении на промежуточных опорах только подвижных опорных частей разрешается не укладывать уравнительные приборы при длине каждого из пролетов менее 100 м (менее 110 м при годовой температурной амплитуде рельсов, не превышающей 90 °C).

Остряки уравнительных приборов должны располагаться пошерстно в отношении направления преимущественного движения, за исключением случаев, когда при пошерстном расположении лафеты уравнительных приборов попадают на устой или соседнее пролетное строение с ездой на балласте.

Лафеты уравнительных приборов могут размещаться, как на концах пролетных строений с подвижными опорными частями, так и на концах пролетных строений с неподвижными опорными частями.

12.1.4. Передача угона пути с подходов на мост не допускается. Угон пути должен быть полностью ликвидирован на подходах к мосту. Для предупреждения угона пути в пределах моста рельсовые плети у неподвижных концов пролетных строений закрепляют как минимум 20 парами пружинных противоугонов, устанавливаемых в замок у брусьев, прикрепляемых к противоугонным уголковым коротышам на верхних поясах продольных балок, с установкой дополнительных противоугонных коротышей.

На всем остальном протяжении температурного пролета должна быть обеспечена возможность продольного перемещения рельсов по подкладкам, для этого клеммы раздельного крепления рельсов подрезают.

На мостах с уравнительными приборами все рельсовые стыки в пределах температурного пролета должны быть сварены электроконтактным способом.

При укладке уравнительных приборов на деревянные поперечины (мостовые брусья) рекомендуется применять брусья твердых пород. Глубину врубок в мостовых брусьях назначают с учетом высоты уравнительного прибора и примыкающего к нему пути.

При необходимости разрешается мостовые брусья под уравнительным прибором укладывать плашмя (брус сечением 20 x 24). Глубина врубок брусьев, уложенных плашмя, не должна превышать 1 см.

Для нормальной работы уравнительного прибора должно быть обеспечено его плотное опирание. В отдельных случаях допускается использование металлических карточек, применение деревянных карточек категорически запрещается. Плотность опирания проверяется визуально при проходе поезда.

12.1.5. Уравнительные приборы Р-65 укладывают на мостах по схемам установочных размеров (рисунки П.12.2 - П.12.7), при этом должно строго выдерживаться расстояние S от переднего торца рамного рельса до торца пролетного строения (наружной плоскости крайнего мостового бруса). На рисунках приведены возможные варианты расположения опорных частей пролетных строений.

Положение торца рамного рельса необходимо зафиксировать в крайнем сжатом состоянии уравнительного прибора риской на лафете или остряке правой и левой рельсовой нити с наружной стороны несмываемой краской.

1 - торец переднего рамного рельса

Рисунок П.12.2. Схемы установочных размеров для укладки

уравнительного прибора Р-65 на мостах с пролетными

строениями с ездой на мостовых брусьях при перемещении

подвижных концов пролетных строений в интервале:

а - от 0 до 330 мм; б - от 0 до 750 мм

1 - торец переднего рамного рельса

Рисунок П.12.3. Схема установочных размеров для укладки

уравнительного прибора Р-65 на мостах с пролетными

строениями с ездой на балласте на деревянных шпалах

и на мостовых брусьях при перемещении подвижных концов

пролетных строений в интервале:

а - от 0 до 375 мм; б - от 0 до 750 мм

1 - торец переднего рамного рельса

Рисунок П.12.4. Схемы установочных размеров для укладки

уравнительного прибора Р-65 на мостах с пролетными

строениями с ездой на металлических поперечинах

при перемещении концов пролетных строений в интервале:

а - от 0 до 375 мм; б - от 0 до 750 мм

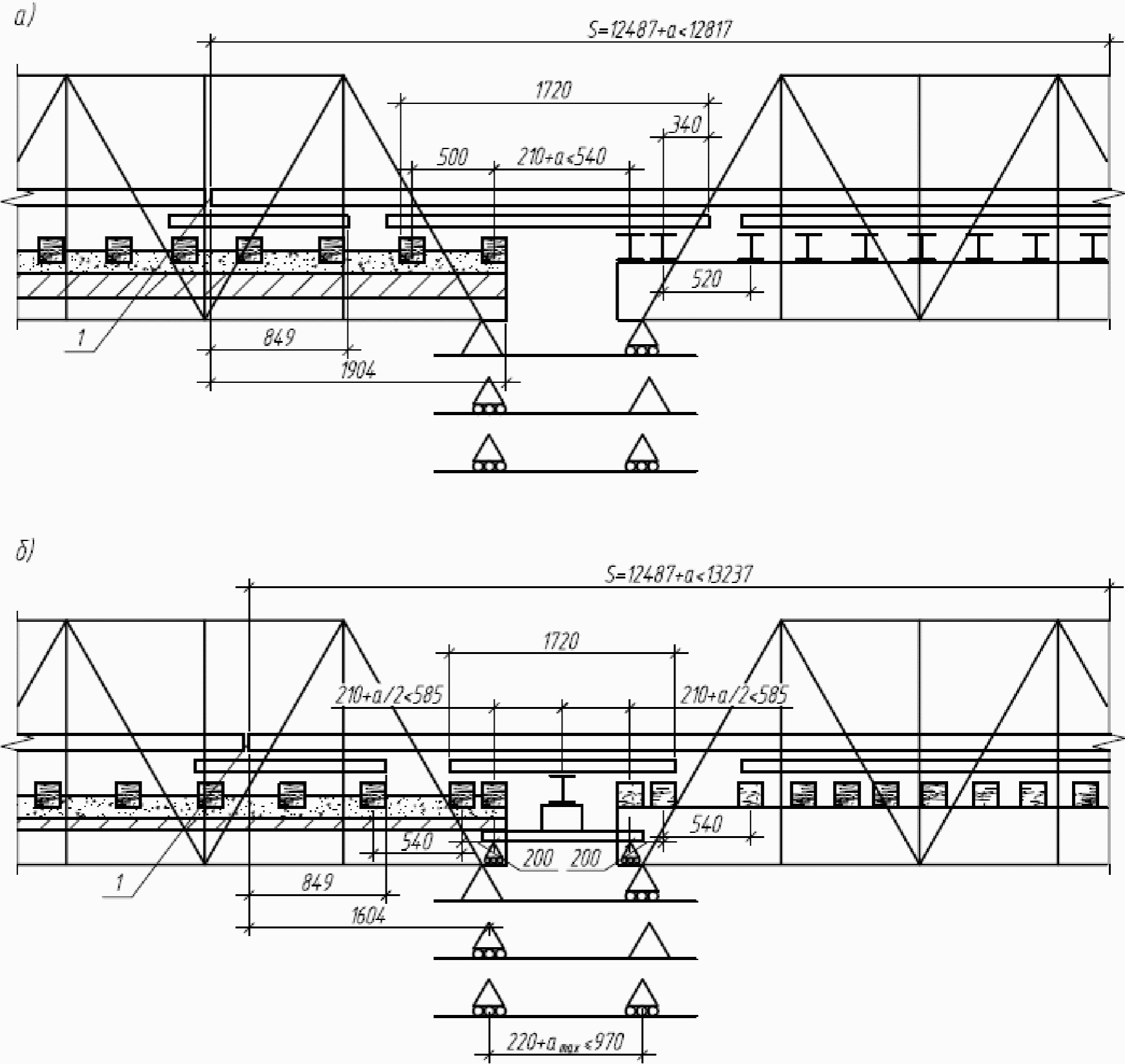

1 - торец переднего рамного рельса

Рисунок П.12.5. Схемы установочных размеров для укладки

уравнительного прибора Р-65 на мостах с пролетными

строениями с ездой на балласте на деревянных шпалах

и металлических поперечинах при перемещении подвижных

концов пролетных строений в интервале:

а - от 0 до 375 мм; б - от 0 до 750 мм

1 - торец переднего рамного рельса

Рисунок П.12.6. Схемы установочных размеров для укладки

уравнительного прибора Р-65 на мостах с пролетными

строениями с ездой на железобетонных плитах при перемещении

подвижных концов пролетных строений в интервале:

а - от 0 до 255 мм; б - от 0 до 540 мм

1 - торец переднего рамного рельса

Рисунок П.12.7. Схемы установочных размеров для укладки

уравнительного прибора Р-65 на мостах с ездой на балласте

на деревянных шпалах и на железобетонных плитах

при перемещении подвижных концов пролетных строений

в интервале: а - от 0 до 315 мм; б - от 0 до 610 мм

12.1.6. Перед укладкой уравнительный прибор должен быть растянут так, чтобы расстояние a от риски на лафете до торца рамного рельса соответствовало расчетному изменению длины температурного пролета, вызванному колебанием температуры окружающей среды и наличием временной нагрузки.

Расстояние a определяется по алгебраической разнице между температурой при укладке или регулировке уравнительного прибора и наибольшей положительной температурой рельсов t_max в районе расположения моста с учетом перемещения пролетных строений от временной нагрузки при напряжении в нижних поясах

и приведено для наиболее распространенных температурных пролетов в таблице П.12.2.

12.1.7. С целью обеспечения высокого качества работ, повышения производительности труда и лучшего использования механизмов и оборудования, укладку или замену уравнительных приборов рекомендуется выполнять специализированными бригадами ПМС в ходе капитального ремонта пути на данном участке железной дороги.

Таблица П.12.2

ЗНАЧЕНИЕ

a для распространенных температурных пролетов

Разность между температурой рельсов при укладке уравнительного прибора и наибольшей положительной температурой рельсов t_max, °C

Значения a, мм, при температурных пролетах, м

110

(109,2)

130

(127,6)

160

(158,4)

220

(2x110)

260

(2x130)

320

(2x160)

121

115

141

110

130

160

123

145

179

136

161

198

108

149

176

217

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

118

162

191

235

103

127

175

207

254

111

137

188

222

273

101

119

146

201

237

292

107

126

156

214

253

311

114

134

165

227

268

330

120

142

174

240

283

349

127

149

184

253

299

368

133

157

193

266

314

386

140

165

203

279

329

405

146

173

212

292

345

424

152

180

222

305

360

443

159

188

231

318

375

462

165

195

241

331

391

481

Примечания:

1. В таблице учтены перемещения пролетных строений с ездой понизу от временной нагрузки при напряжении в нижних поясах

. Для температурных пролетов, указанных в таблице, перемещения от временной нагрузки при t° = 0 °C соответственно составляют 42, 50, 61, 84, 99, 121 мм.

2. Для пролетных строений с ездой поверху разрешается пользоваться указанной таблицей с уменьшением табличных значений a на перемещение пролетных строений от временной нагрузки.

3. Значение t_max принимается согласно приложению N 11 настоящей Инструкции.

4. Для температурных пролетов, не указанных в таблице, значения a могут определяться путем умножения табличных данных на соотношение пролетов.

12.2. Уравнительные стыки

12.2.1. Для установки на мостовых переходах, в зависимости от конструкции мостового полотна, применяются следующие конструкции уравнительного стыка:

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: рисунки П.Н.8 и П.Н.9 отсутствуют. Возможно, имеются в виду рисунки П.12.8 и П.12.9 соответственно.

на железобетонных плитах безбалластного мостового полотна применяется стык уравнительный типа Р65 проектов ПТКБ ЦП 2883.00.000(-01) (рисунок П.Н.8) и ПТКБ ЦП 2897.00.000(-01);

на мостах с ездой на балласте на железобетонных шпалах используется стык уравнительный проекта ПТКБ ЦП СП 866.00.000 (рисунок П.Н.9);

на мостах с пролетными строениями с ездой на деревянных мостовых брусьях используется стык уравнительный проекта 2910.01.000(01).

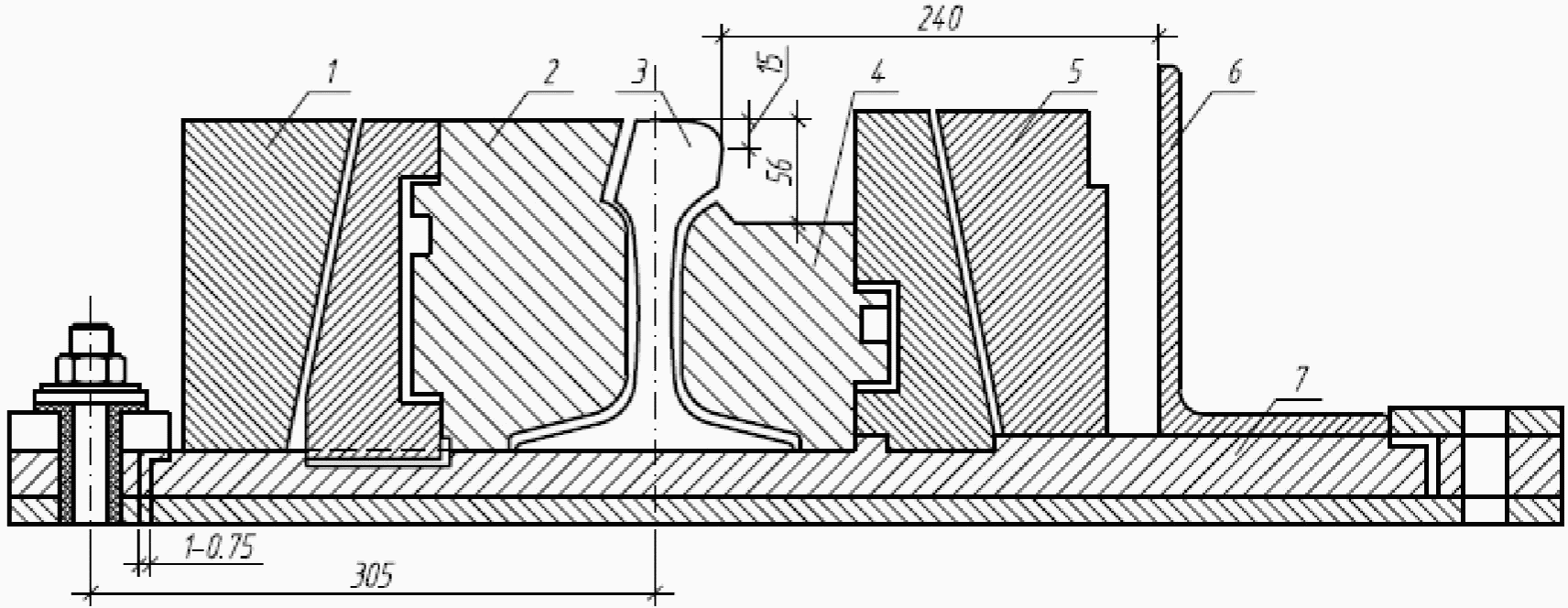

Рисунок П.12.8. Схема укладки стыка уравнительного типа Р65

на мостах с пролетными строениями с ездой

на железобетонных плитах (проект ПТКБ ЦП 2883.00.000(-01))

Рисунок П.12.9. Схема укладки стыка уравнительного типа Р65

на мостах с пролетными строениями с ездой на балласте

на железобетонных шпалах (проект ПТКБ ЦП СП 866.000)

Паспортные данные и технические характеристики указанных уравнительных стыков и их модификаций приведены в таблице П.12.3.

Таблица П.12.3

Паспортные данные и технические характеристики

уравнительных стыков и их модификаций

N п/п	Наименование показателя	Наименование проектов ПТКБ ЦП
N п/п	Наименование показателя	2883.00.000 (-01)	2897.00.000 (-01)	СП 866.00.000
1	Тип рельсов	Р65	Р65	Р65
2	Ширина колеи, мм	1520	1520	1520
3	Длина в среднем положении, мм	12440 +/- 10		12445 +/- 10
4	Длина в предельно сжатом положении, мм		12500 +/- 10
5	Максимальная длина отгрузочного места, мм	12440	12500	12500
6	Масса (без железобетонных конструкций), т	4,8 +/- 0,2	5,0 +/- 0,3	4,5
7	Максимальная статическая нагрузка на рельс от оси локомотива, кН	250	250	245
8	Максимальная статическая нагрузка на рельс от оси вагона, кН	250	250	235
9	Максимальная скорость движения, км/ч (пассажир./груз.)	140/100	140/100	140/100
10	Нормативный срок службы, Мт брутто	300	300	320

12.2.2. Уравнительный стык типа Р65 запроектирован для эксплуатации в микроклиматических районах с умеренным и холодным климатом УХЛ1 по ГОСТ 15150-69* для прямых в плане и профиле участков пути.

Конструкция стыка уравнительного представляет собой подвижный рельс типа Р65, один конец которого примыкает к пути на пролетном строении моста и закреплен на лафете, а другой конец рельса свободный и отогнут наружу колеи по кривой. Компенсация продольных температурных и силовых перемещений происходит за счет смещения подвижного рельса относительно остряка. Шаг уравнительных стыков приведен в таблице П.12.4.

Таблица П.12.4

ВЕЛИЧИНА

шага уравнительных стыков

N	Проектная документация	Шаг уравнительных стыков, мм
1	ПТКБ ЦП 2883.00.000	+/- 160
2	ПТКБ ЦП 2897.00.000	+/- 270
3	ПТКБ ЦП СП 866.000	+/- 110

На пролетном строении моста, со стороны подвижной опорной части, должны располагаться подвижные рельсы стыка уравнительного, которые должны быть приварены к рельсам бесстыкового пути.

Остряк выполнен из острякового профиля ОР65 с приварным рельсовым окончанием. В зоне прилегания к подвижному рельсу головка остряка острогана. Соединение остряка и подвижного рельса осуществлено по схеме "косой стык", что позволяет пропускать движение как в пошерстном так и в противошерстном направлении.

Разрешается в отдельных случаях по согласованию с начальником службы пути дирекции инфраструктуры соединять концы рельсовых плетей с концами рельсов уравнительных приборов или уравнительных стыков шестидырными накладками с установкой полного комплекта высокопрочных стыковых болтов, затянутых с крутящим моментом 1100 Нм. Зазоры в таких стыках должны быть нулевыми.

12.2.3. Закрепление остряка и подвижного рельса, в вертикальной и горизонтальной плоскостях в зоне соединения осуществляется с помощью специальных металлических скреплений расположенных, в зависимости от используемого проекта, на железобетонных плитах или брусьях.

Конструкция плит разработана ОАО Трансмост, а применяемый железобетонный брус проекта ВНИИЖТ. Спецификация применяемых изделий приведена в таблице П.12.5.

Железобетонные плиты уравнительного стыка на пролетном строении должны располагаться без перекосов в плане и профиле, строительный подъем в пределах конструкции равен

Таблица П.12.5

СПЕЦИФИКАЦИЯ

применяемых изделий

Наименование плит	Наименование проектов ПТКБ ЦП
Наименование плит	2883.00.000	2897.00.000	СП 866.000
Плита стыковая (2883.00.101)	1	1
Плита стыковая уравнительного стыка (2883.00.102)	1	1
Плита уравнительного стыка (2883.00.103)	3	4
Плиты БМП	3	2
Железобетонный брус проекта ВНИИЖТ N 98-02			Комплект
Промежуточная опора		1
Шпалы железобетонные Ш1-М			Комплект

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: таблица П.Н.2 отсутствует. Возможно, имеется в виду таблица П.12.2.

12.2.4. Значение полных перемещений рельсов (в зависимости от годовой амплитуды температур в районе расположения моста) для наиболее распространенных температурных пролетов приведены в таблице П.Н.2.

Уравнительные стыки укладываются и эксплуатируются согласно требованиям Правил и технологии укладки уравнительных стыков на мостовых переходах и инструкции по монтажу и эксплуатации, приведенной в составе проектной документации.

При укладке уравнительного стыка необходимо установить взаимное положение острия остряка и отогнутого конца подвижного рельса таким образом, чтобы расстояние от острия остряка до торца отогнутого подвижного рельса было равно 4445 - a, (мм), при этом величина a принимается в соответствии с таблицей П.12.2.

Приложение N 13

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах

ОАО "РЖД"

УСТРОЙСТВО И СОДЕРЖАНИЕ БЕССТЫКОВОГО ПУТИ С УРАВНИТЕЛЬНЫМИ

РЕЛЬСАМИ НА МЕТАЛЛИЧЕСКИХ МОСТАХ

(ОБЯЗАТЕЛЬНОЕ)

13.1. Общие положения

13.1.1. Настоящее приложение устанавливает порядок выполнения работ по укладке и содержанию бесстыкового пути с уравнительными рельсами, применяемыми вместо уравнительных приборов, на металлических мостах с ездой на деревянных поперечинах и температурными пролетами до 110 м включительно.

Укладка пути с сезонными уравнительными рельсами в других случаях (при мостовом полотне с металлическими поперечинами или безбалластными железобетонными плитами или при температурных пролетах более 110 м) может производиться по согласованию с Управлением пути и сооружений Центральной дирекции инфраструктуры - филиала ОАО "РЖД".

13.1.2. Укладка уравнительных рельсов вместо уравнительных приборов должна выполняться по специальному проекту на основании материалов обследования состояния рельсового пути, мостового полотна и проезжей части пролетных строений, с учетом требований настоящего приложения.

13.1.3. Проект укладки пути с уравнительными рельсами на мосту должен содержать:

схему укладки сварных рельсовых плетей и уравнительных рельсов с указанием размеров температурных пролетов и длины рельсовых плетей, а также расположения рельсовых плетей относительно принятого репера (пункт 13.3.7);

расчет зазоров в стыках и определение температурного интервала замены уравнительных рельсов;

схему закрепления рельсовых плетей на мостовом полотне и подходах;

места хранения сезонных уравнительных рельсов в пределах каждого температурного пролета;

сроки замены сезонных уравнительных рельсов.

13.1.4. Работники, отвечающие за укладку и содержание на мостах рельсового пути с уравнительными рельсами (бригадиры пути, дорожные мастера, начальники участков, производители работ и др.), должны знать и выполнять по кругу своих обязанностей настоящую Инструкцию, а также требования проекта.

13.2. Рельсовые плети и уравнительные рельсы

13.2.1. На мостах с температурными пролетами до 110 м включительно, как правило, укладывают в каждом пролете три пары уравнительных рельсов. Крайние рельсы должны иметь длину 12,5 м, а средний (сезонный рельс) в осенне-зимний период - 12,5 м, в весенне-летний - 12,46 м. В отдельных случаях, указанных в пунктах 13.2.5 и 13.2.9, укладывают четыре уравнительных рельса (три рельса длиной по 12,5 м и один рельс сезонных длиной 12,5 м или 12,46 м). Применение более четырех уравнительных рельсов не рекомендуется.

13.2.2. При укладке вновь или при замене уравнительных приборов уравнительными рельсами на пролетных строениях моста должны укладываться рельсовые плети, сваренные, как правило, из новых объемнозакаленных рельсов типа Р65, и уравнительные рельсы того же качества и типа. Концы рельсовых плетей и уравнительных рельсов должны иметь отверстия для установки всех болтов при шестидырных накладках. Рельсовые плети и уравнительные рельсы во всех случаях должны быть одного вида термообработки.

13.2.3. Рельсовые плети, укладываемые на мостах с уравнительными рельсами, должны быть промаркированы в порядке, предусмотренном Техническими указаниями по укладке и содержанию бесстыкового пути.

13.2.4. Уравнительные рельсы следует укладывать на подвижном конце пролетного строения так, чтобы крайний рельс перекрывал промежуток между смежными пролетными строениями или пролетным строением и устоем (рисунок П.13.1, а). В последнем случае разрешается располагать уравнительные рельсы за устоем с размещением первого стыка на расстоянии 5 - 10 м от шкафной стенки, с учетом при определении расчетной величины зазоров в стыках уравнительных рельсов в соответствии с пунктом 13.2.9 фактической длины рельсовой плети с уравнительными рельсами (рисунок П.13.1, б).

Концы сварных рельсовых плетей, примыкающие к устою с неподвижными опорными частями пролетного строения, должны располагаться за устоем не ближе 5 м и не далее 10 м от шкафной стенки (рисунок П.13.1, в).

13.2.5. Для сокращения числа рельсовых стыков в пределах моста при расположении между температурным пролетом и устоем берегового пролетного строения длиной до 25 см сварные плети, уложенные в примыкающем температурном пролете, разрешается удлинять так, чтобы концы их располагались за шкафной стенкой устоя (рисунки П.13.1, г и П.13.1, д). Количество уравнительных рельсов в этом случае определяется в соответствии с пунктом 13.2.9, с учетом фактической длины рельсовой плети с уравнительными рельсами.

Рисунок П.13.1. Схемы укладки уравнительных рельсов

на мостах

13.2.6. Бесстыковые рельсовые плети, уложенные на подходах, должны быть отделены от пути на мосту двумя парами рельсов диной 12,5 м (рисунки П.13.1, е и П.13.1, ж). При подвижных опорных частях на устое допускается расположение уравнительных рельсов по схеме на рисунке П.13.1, б.

13.2.7. Сварные рельсовые плети и уравнительные рельсы должны прикрепляться к мостовому полотну, за исключением сезонных (периодически заменяемых) рельсов, которые должны укладываться на раздельном клеммном скреплении. При этом лапки клемм должны быть укорочены так, чтобы они не защемляли подошвы рельсов.

13.2.8. Для предупреждения угона пути в пределах моста сварные рельсовые плети у неподвижных концов пролетных строений закрепляют четырьмя парами винтовых противоугонов (приложение N 5 настоящей Инструкции), устанавливаемых в замок у брусьев, прикрепленных к противоугонным уголковым коротышам на верхних поясах продольных балок в зоне неподвижного конца пролетного строения, с установкой дополнительных противоугонных уголковых коротышей. В виде исключения может быть допущена установка не менее 20 пар пружинных противоугонов, устанавливаемых в замок.

13.2.9. При укладке уравнительных рельсов и закреплении сварных рельсовых плетей, а также при содержании пути на мостах с уравнительными рельсами, зазоры в стыках уравнительных рельсов должны соответствовать расчетным. Расчетные величины зазоров в стыках устанавливаются в зависимости от максимальной (t_max) и минимальной (t_min) температуры рельсов на мостовом переходе, общей длины рельсовых плетей, включая уравнительные рельсы, а также длины сезонных уравнительных рельсов (12,50 или 12,46 м) по таблицам, составляемым для местных условий (таблица П.13.1).

Таблицы составляются следующим образом:

В графе 1 указываются температуры рельсов в районе мостового перехода от максимальной (t_max) и минимальной (t_min) с интервалом 5 °C. Значения максимальной и минимальной принимаются по приложению N 11 настоящей Инструкции с округлением до 5 °C в ближайшую сторону, с учетом влияния силы трения в стыках уравнительных рельсов на величины зазоров путем уменьшения значения t_max и t_min на 5 °C.

Таблица П.13.1

ВЕЛИЧИНЫ

зазоров в стыках уравнительных рельсов

Температура рельсов, °C	Величина зазоров и их сумма <*>, мм, в стыках уравнительных рельсов при длине сезонного рельса, м
	12,46	12,50
1	2	3
t_max = +40	3,0/12	-
От +40 до +35	4,5/18	-
От +35 до +30	6,0/24	-
От +30 до +25	8,0/32
От +25 до +20	9,5/38
От +20 до +15	11,0/44	1,0/4
От +15 до +10	13,0/52	3,0/12
От +10 до +5	14,5/58	4,5/18	Температурный интервал замены сезонного рельса
От +5 до 0	16,0/64	6,0/24
От 0 до -5	18,0/72	8,0/32
От -5 до -10	19,5/78	9,5/38
От -10 до -15	21,0/84	11,0/44
От -15 до -20	-	13,0/52
От -20 до -25	-	14,5/58
От -25 до -30	-	16,0/64
От -30 до -35	-	18,0/72
t_min = -35	-	18,0
<*> В числителе - величина одного зазора, в знаменателе - сумма зазоров.

Рассмотрим случай определения расчетных величин зазоров в стыках уравнительных рельсов для района г. Москвы.

Исходные данные:

длина рельсовых плетей (включая уравнительные рельсы) равная длине температурного пролета - 112 м;

количество уравнительных рельсов - 3;

количество стыков - 4;

t_max = +47 °C ~= +45 °C; t_min = -42 °C ~= -40 °C, или с учетом сил трения в стыках t_max = +40 °C; t_min = -35 °C.

Для определения величины зазоров в стыках уравнительных рельсов при различной температуре устанавливается изменение их раскрытия

при изменении температуры на 5 °C по формуле:

где l - длина рельсовой плети с уравнительными рельсами, м;

t - температурный интервал (5 °C);

n - число зазоров уравнительных рельсов.

Для нашего случая

В графе 2 таблицы приводятся величины зазоров и их сумма в стыках уравнительных рельсов при длине сезонного рельса 12,46 м. При t_max указываются зазоры, необходимые для компенсации перемещения пролетных строений от временной нагрузки (в уровне рельсового пути), которые с учетом условий работы пролетных строений и рельсового пути могут быть приняты равным 3 мм (сумма зазоров при трех уравнительных рельсах - 12 мм). Для других температур рельсов зазоры определяются путем добавления к величине зазоров при t_max (3 мм) значений 5 °C нарастающим итогом с округлением до 0,5 мм в ближайшую сторону. Значения суммы зазоров определяются путем умножения величины зазоров на их количество.

Сумма зазоров в стыках уравнительных рельсов при длине сезонного рельса 12,50 м (графа 3 таблицы) определяется путем уменьшения значений суммы зазоров при длине рельсов 12,46 м (графа 2 таблицы) на 40 мм (разница между длинами сезонных рельсов 12,50 и 12,46 м). Величины зазоров определяются путем деления суммы зазоров на количество зазоров. При температуре ниже границы применения сезонного рельса длиной 12,46 м величины зазоров и их суммы определяются путем добавления нарастающим итогом значений 5 °C с округлением до 0,5 мм.

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: приложение Н отсутствует. Возможно, имеется в виду приложение N 11.

В случае, если при составлении таблицы для местных условий (большие значения длины рельсовых плетей или расчетного температурного интервала T_a согласно приложению Н зазоры в стыках при минимальной температуре t_min будут превышать допустимые (21 мм), необходима укладка четырех уравнительных рельсов. За температурный интервал принимается интервал температур, при котором возможно применение сезонных уравнительных рельсов длиной как 12,50 м, так и 12,46 м.

Замена сезонных уравнительных рельсов должна предусматриваться перед наступлением осенне-зимнего или весенне-летнего сезона в сроки, когда по многолетним данным не ожидается температуры рельсов выше или ниже границ температурного интервала. Перед осенне-зимним сезоном замену следует производить после наступления периода, когда мало вероятны температуры рельсов выше верхней границы температурного интервала (для района г. Москвы +10 °C), а перед весенне-летним периодом - ниже границы температурного интервала (для района г. Москвы -15 °C). Для района г. Москвы это соответствует середине октября и середине апреля.

Замена может выполняться при любой температуре в пределах температурного интервала. Не рекомендуется использовать температуры, ближайшие к границам температурного интервала (для района г. Москвы от +10 до +5 °C).

13.2.10. Укладка рельсовых плетей с уравнительными рельсами может производиться при любой температуре с обеспечением зазоров в стыках уравнительных рельсов, определяемых расчетом по приведенной выше методике. При этом длина сезонных уравнительных рельсов (12,50 или 12,46 м) должна соответствовать сезону укладки.

13.2.11. Для обеспечения безопасности движения поездов, при разрыве рельсовой плети, необходимо предусмотреть ограничение величины раскрытия зазора. На железных дорогах России допускаемая величина раскрытия зазора при разрыве рельсовой плети составляет 50 мм.

Величина зазора при разрыве плети на мостовом переходе составляет:

где

- коэффициент температурного укорочения рельса,

;

l_М - длина пролетного строения;

- температурный перепад в момент излома

;

t₀ - нейтральная температура;

t_и - температура при изломе рельса (минимальная расчетная температура рельса);

p - погонное сопротивление продольному перемещению рельса;

E - модуль упругости рельсовой стали (2,1·10⁵ МПа);

F - площадь поперечного сечения рельса.

По результатам исследований было выявлено, что интервал температуры

не должен превышать 40 - 45 °C.

13.3. Производство работ по укладке рельсовых плетей и уравнительных рельсов

13.3.1. Работы по укладке и замене на мостах пути с уравнительными рельсами, включая погрузку, транспортировку и выгрузку рельсовых плетей, должны выполняться в соответствии с требованиями Инструкции по устройству, укладке, содержанию и ремонту бесстыкового пути и Инструкции по обеспечению безопасности движения поездов при производстве путевых работ.

13.3.2. Непосредственно перед выгрузкой рельсовых плетей на мостовое полотно уравнительные приборы должны быть сняты и вместо них уложены временные рельсовые рубки с заменой мостовых брусьев, на которых ранее располагались лафеты уравнительных приборов, новыми.

Работы по укладке рельсовых плетей и уравнительных рельсов должны выполняться в возможно более короткий срок после снятия уравнительных приборов и выгрузки рельсовых плетей. При этом впредь до укладки должны быть обеспечены нормальные зазоры по концам уложенных рельсовых рубок (при необходимости со своевременной заменой их на рубки другой длины).

13.3.3. Сварные плети на мосту выгружаются во внутрь колеи между контруголками (контррельсами). Расположение и закрепление выгруженных рельсовых плетей должно соответствовать требованиям Инструкции по обеспечению безопасности движения поездов при производстве путевых работ.

13.3.4. При замене уравнительных приборов уравнительными рельсами бесстыковые плети должны укладываться последовательно от одного конца моста к другому по обеим рельсовым ниткам. Укладка бесстыковых плетей в выборочном порядке не допускается. Концы рельсовых плетей должны располагаться по наугольнику.

При стыковании новых плетей с лежащими в пути рельсами между ними должно укладываться звено новых рельсов. При этом необходимо исключить наличие "ступеньки" между новыми и старогодными рельсами.

13.3.5. После окончания работ по укладке плетей и уравнительных рельсов и регулировки зазоров до установленной проектом величины гайки стыковых болтов должны быть затянуты динамометрическим ключом с обеспечением крутящего момента 5600 - 6000 кгс/см или до отказа ключом длиной 100 см. Рельсовые плети должны быть полностью закреплены от угона.

13.3.6. Для обеспечения нормальной работы рельсовых цепей на участках автоблокировки и электрификации в стыках концов плетей и уравнительных рельсов должны привариваться стыковые соединители, а в стыках сезонного уравнительного рельса должны устанавливаться соединители с болтовыми наконечниками.

13.3.7. Для наблюдения за положением концов рельсовых плетей у неподвижных концов пролетных строений должен выбираться репер, до которого измеряется расстояние от конца рельсовой плети. В качестве реперов следует использовать одну из кромок верхнего пояса опорной поперечной балки пролетного строения. Положение репера отмечается на месте краской и указывается в Книге искусственного сооружения.

13.3.8. В Книге искусственного сооружения после укладки плетей должны быть зафиксированы основные данные каждой плети: длина, номер по порядку, дата и температура рельсов при укладке плетей, фактические величины зазоров в стыках после затяжки гаек стыковых болтов, длины уравнительных рельсов, положение конца рельсовой плети у неподвижного конца пролетного строения относительно неподвижного репера.

13.4. Содержание рельсовых плетей и уравнительных рельсов

13.4.1. Путь на мостах с уравнительными рельсами, включая стыки уравнительных рельсов, содержат в соответствии с Инструкцией по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО "РЖД" от 14 ноября 2016 г. N 2288р, Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ, утвержденной распоряжением ОАО "РЖД" от 14 декабря 2016 г. N 2540р, и требованиями настоящего приложения.

Основной особенностью содержания пути на мостах с уравнительными рельсами являются работы по предупреждению угона рельсовых плетей и своевременной замене сезонных уравнительных рельсов.

Для своевременного обнаружения угона пути должны проводиться систематические наблюдения за положением концов рельсовых плетей относительно реперов (подпункт 13.3.7). Соответствующие измерения должны проводиться не реже двух раз в год с одновременным фиксированием температуры рельсов, а также во всех случаях выявления ненормальной суммы зазоров в стыках уравнительных рельсов. Угон плетей, если таковой отмечается, устраняется перезакреплением существующих противоугонов в случае их ослабления или сдвига, при необходимости с возвратом плети обратно и установкой дополнительных противоугонов.

Нарушение установленных величин зазоров в стыках уравнительных рельсов при необходимости ликвидируется путем регулировки зазоров.

13.4.2. При содержании пути на мосту с уравнительными рельсами особое внимание должно быть обращено на предупреждение угона пути с подходов на мост. Зазоры в стыках рельсов на подходах к мосту при стыковом пути или зазоры в стыках уравнительных рельсов, отделяющих бесстыковой путь на подходах от пути на мосту, должны всегда соответствовать температуре рельсов. При выявлении угона пути с подходов на мост необходимо незамедлительно принимать меры по его ликвидации и при необходимости дополнительно закрепить путь.

13.4.3. Бригады, которым поручено содержание пути на мостах с сезонными уравнительными рельсами, должны быть оснащены термометрами (как правило, электрическими) для измерения температуры рельсов, ручными ключами с удлиненной рукояткой и контрольными динамометрическими ключами для затягивания гаек стыковых болтов и контроля степени их натяжения.

13.4.4. Выявленные при осмотрах отступления от норм содержания пути на мостах с уравнительными рельсами и на подходах к ним должны записываться бригадирами пути, дорожными и мостовыми мастерами, начальниками участков в книгу ПУ-28 и своевременно устраняться.

13.4.5. При проведении периодических и специальных осмотров мостов с сезонными уравнительными рельсами начальниками дистанций, отделов и служб пути, руководством дороги, должны быть проверены соответствие сумм зазоров в стыках рельсов уравнительных пролетов нормативному значению, соблюдение установленных проектом режимов содержания на мосту и определены характер и сроки устранения выявленных отступлений.

Приложение N 14

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

ВКАТЫВАТЕЛИ И РЕЛЬСОВЫЕ ЗАМКИ РАЗВОДНЫХ МОСТОВ

(ОБЯЗАТЕЛЬНОЕ)

14.1. Вкатыватели подвижного состава (рисунок П.14.1) запроектированы двух типов - к рельсам Р50 и Р65. Проект разработан институтом Гипротранспуть. Основные характеристики вкатывателей приведены в таблице П.14.1.

1 - путевые рельсы; 2 - челнок; 3 - направляющие ребра;

4 - лафеты; 5 - отливки основного подъема; 6 - параллельная

рельсовая вставка; 7 - отливки дополнительного подъема;

8 - внутренняя отливка устанавливающей части;

9 - наружная отливка устанавливающей части

Рисунок П.14.1. Вкатыватель подвижного состава

Таблица П.14.1

Основные характеристики вкатывателей

Наименование показателя или характеристики	Вкатыватель к рельсам
Наименование показателя или характеристики	Р65
Длина вкатывателя от начала лафета в сопряжении его с "челноком" до охранных приспособлений моста, м	35,65
Суммарная длина вкатывателя и "челнока", м	49,61
Масса вкатывателя (без "челнока"), т	21,17
Масса "челнока", т	3,95

Элементы вкатывателя со стороны моста соединяют с путевыми рельсами и охранными приспособлениями, а с другой стороны - с рельсами подходов и с челноком. Челнок укладывают перед вкатывателем для улавливания сошедших колесных пар и ввода их в конструкцию вкатывателя. Продолжением челнока являются ребра, установленные на металлических лафетах, и отливки основного подъема. На отливках дополнительного подъема катящиеся колесные пары дополнительно поднимаются над головкой рельсов и при помощи отливок устанавливающей части переводятся на путевые рельсы.

Укладывают вкатыватели на деревянные шпалы и крепят шурупами.

14.2. Типовые конструкции рельсовых замков разрабатываются только для вертикально подъемных пролетных строений. Для раскрывающихся и поворотных систем разводных мостов применяются индивидуальные конструкции.

Типовой рельсовый замок типа Р65 по проекту 2081.00.000 ПТКБ ЦП МПС представлен на рисунке П.14.2. Такая конструкция рельсового замка по сравнению с предыдущими конструкциями допускает укладку уравнительных рельсов вместо уравнительных приборов, что уменьшает затраты на текущее содержание, общую массу конструкций и делает возможным включение замка в систему автоблокировки.

1, 5 - упоры; 2, 4 - подвижные подкладки;

3 - путевой рельс; 6 - контруголки; 7 - лафет

Рисунок П.14.2. Поперечный разрез рельсового замка

в месте стыка

На мостах с рельсовыми замками допускается максимальная скорость движения поездов 120 км/ч и нагрузка от колесной пары подвижного состава на рельсы 25 тс.

Рельсовый замок под каждую рельсовую нитку состоит из двух рельсов длиной 12,5 и 8,0 м. Рельсы длиной 12,5 м укладывают на подъемном пролетном строении и неподвижно закрепляют на нем. Рельсы длиной 8,0 м размещают на неподвижном пролетном строении.

Стык рельсового замка располагается на специальном стыковом мостике (лафете). От вертикальных и горизонтальных перемещений концы рельсов закрепляют специальными подвижными накладками, входящими в зацепление с упорами, неподвижно закрепленными на стыковом мостике (изображено на рисунке). Для обеспечения строго определенного взаимного расположения рельсов замка, принадлежащих разным пролетным строениям, предусматриваются специальные улавливающие зубья, жестко соединенные посредством мостика с рельсом и подъемным пролетным строением.

Паспортные данные рельсового замка по проекту 2081.00.000 ПТКБ ЦП приведены ниже.

Длина рельсового замка от торца рельса длиной 12500 мм до торца рельса длиной 8000 мм составляет 20506 мм; ширина замка в сборе, измеряемые по наружным граням лафета - 2302 мм, а высота от низа лафета до поверхности катания - 214 мм. Вес рельсового замка - 5587 кгс.

Планируемый срок службы замка - 8000 млн. тс груза брутто.

Приложение N 15

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

РАЗДЕЛЬНЫЕ ТРОТУАРЫ НА МЕТАЛЛИЧЕСКИХ МОСТАХ ПО ПРОЕКТУ

ИНСТИТУТА ГИПРОТРАНСПУТЬ

(ОБЯЗАТЕЛЬНОЕ)

Конструкция тротуара и убежища на металлических пролетных строениях с настилом из железобетонных плит, а также некоторые детали этого устройства приведены на рисунках П.15.1 - П.15.5. В таблицах П.15.1 - П.15.6 даны ведомости расхода материалов на их изготовление.

На всех указанных рисунках и во всех таблицах общие номера позиций, а именно: 1, 2, 8, 11, 14, 15 - стальные фасонки; 3 - перильное заполнение; 4 - уголок поручня; 5 - металлическое заполнение между железобетонными плитами; 6 - уголок прогона; 7 - стойка-уголок; 9, 13 - горизонтальные уголки; 10 - уголок подкоса; 16, 17, 18, 19 - арматура плит тротуара.

а - поперечный разрез для вновь построенных мостов;

б - поперечный разрез для эксплуатируемых мостов;

в - фасад; г - план тротуара; д - узел 1

Рисунок П.15.1. Конструкция раздельного тротуара и убежища

Рисунок П.15.2. Поперечный разрез консоли тротуаров

и убежищ в пониженном уровне

Рисунок П.15.3. Поперечный разрез консоли тротуаров

в повышенном уровне

Рисунок П.15.4. Плита тротуара (фасад, разрезы А-А, Б-Б,

схема армирования, схема установки)

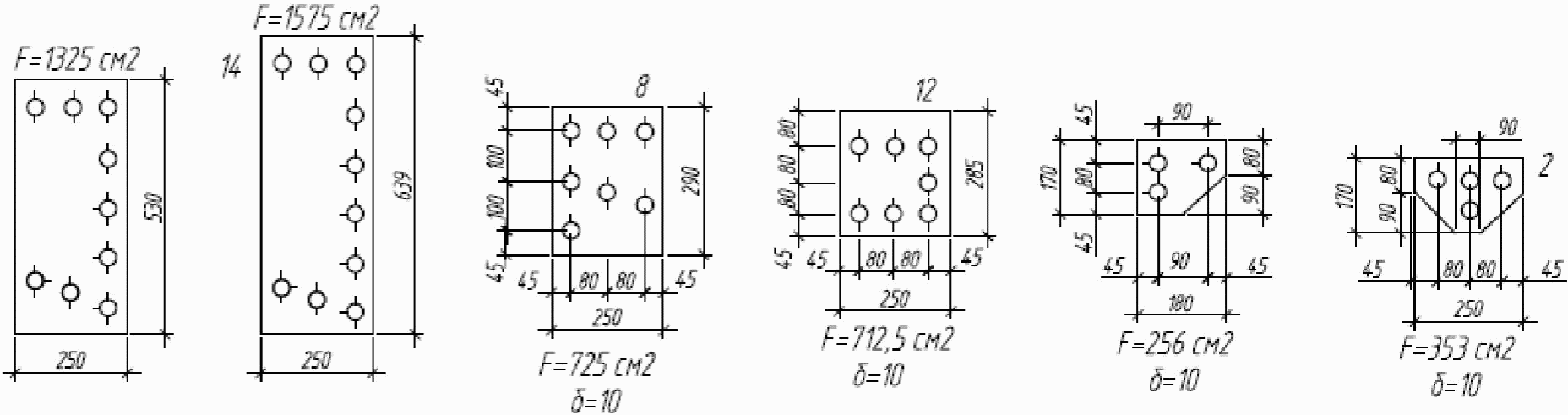

Рисунок П.15.5. Фасонки

Таблица П.15.1

Сводная ведомость расхода материалов на устройство

раздельных тротуаров и убежищ

Боковые тротуары и убежище	Инвентарный номер проекта	Расход материалов на 1 м моста			Расход материалов на одно убежище
Боковые тротуары и убежище	Инвентарный номер проекта	Металл консолей перил, заполнения, кг	Бетон плиты настила, м³	Арматура плиты, кг	Металл консолей перил, заполнения, кг	Бетон плиты настила, м³	Арматура плиты, кг
С настилом из малых ж.б. плит, укладываемых по уголковым прогонам в пониженном уровне	734	81,88	0,088	14,0	634,6	0,133	21,0
То же в повышенном уровне	734	142,1	0,088	14,0	752,5	0,133	21,0

Таблица П.15.2

СПЕЦИФИКАЦИЯ

металла на консоль тротуара

Позиции по рисунку	Наименование элемента	Сечение, мм, или площадь, см²	Кол-во, шт.	Длина элемента, мм	Масса, кг
Позиции по рисунку	Наименование элемента	Сечение, мм, или площадь, см²	Кол-во, шт.	Длина элемента, мм	1 м	общая
7	Стойка-уголок	90 x 90 x 9	1	1560	12,2	19,03
8	Фасонка	250 x 10	1	290	12,45	3,61
9	Горизонтальный уголок	90 x 90 x 9	1	1580	12,2	19,26
10	Уголок подкоса	90 x 90 x 9	1	1620	12,2	19,62
11	Фасонка	250 x 10	1	530	12,45	3,61
2	Фасонка перильная	353	1	-	2,78	2,78
	Итого

Таблица П.15.3

СПЕЦИФИКАЦИЯ

металла на 1 м длины тротуара

(расстояние между консолями 1,8 м)

Позиции по рисунку	Наименование элемента	Сечение, мм	Масса элемента или 1 м	Кол-во, шт.	Общая масса, кг
7 - 11	Консоль	-	70,9	0,55	42,71
6	Уголок прогона	90 x 90 x 9	12,20	2	24,40
	Швеллер N 14		12,30	2	24,60
3	Перильное заполнение		2,50	2	5,00
4	Уголок поручня	70 x 70 x 8	8,37	1	8,37
	Итого 2% на болты скреплений				105,08 1,61
	Всего				106,69

Таблица П.15.4

СПЕЦИФИКАЦИЯ

металла на консоль убежища

Позиции по рисунку	Наименование элемента	Сечение, мм	Кол-во, шт.	Длина		Масса, кг
Позиции по рисунку	Наименование элемента	Сечение, мм	Кол-во, шт.	эл-та, мм	общая, м	1 м	общая
7	Стойка-уголок	90 x 90 x 9	2	1560	3,12	12,2	76,2
12	Фасонка	250 x 10	1	285	0,28	12,45	3,61
13	Горизонтальный уголок	160 x 100 x 12	1	2580	2,58	23,5	60,6
10	Уголок подкоса	90 x 90 x 9	1	2610	2,61	12,2	31,8
14	Фасонка	250 x 10	1	630	0,63	12,45	7,84
	Итого						180,05

Таблица П.15.5

СПЕЦИФИКАЦИЯ

металлических элементов на убежище

Позиции по рисунку	Наименование элемента	Сечение, мм	Кол-во, шт.	Длина		Масса, кг
Позиции по рисунку	Наименование элемента	Сечение, мм	Кол-во, шт.	эл-та, мм	общая, м	1 м	общая
7, 10, 12 - 14	Консоль	-	3	-	-	186,68	560,04
1	Фасонка	266	4	-	-	2,10	8,40
2	Фасонка	353	1	-	-	2,78	2,78
6	Уголок прогона	90 x 90 x 9	2	3000	6,0	12,2	73,2
3	Перильное заполнение		2	5000	10,0	2,5	25,0
4	Уголок поручня	70 x 70 x 8	1	4700	4,7	8,37	39,4
5	Металлическое заполнение между железобетонными плитами	169 x 10	1	3000	3,0	40,1	40,1
	Итого						748,92

Таблица П.15.6

СПЕЦИФИКАЦИЯ

арматуры на одну плиту размером * 0,82 x 0,5 м

Позиции по рисунку	Диаметр, мм и класс арматуры	Длина стержня, м	Кол-во, шт.	Полная длина, м	Масса, кг
Позиции по рисунку	Диаметр, мм и класс арматуры	Длина стержня, м	Кол-во, шт.	Полная длина, м	1 м	общая
16	А-1	0,93	5	4,65	0,222	1,032
17	А-1	0,63	9	5,67	0,222	1,26
18	А-1	0,85	2	1,60	0,395	0,67
19	А-1	0,53	2	1,06	0,395	0,42
Всего						3,38
Расход вязальной проволоки						0,12
Итого						3,50

Примечание. На плиту расходуется бетона класса Б30 - 0,0221 м³; масса плиты - 55,25 кг.

Приложение N 16

к Инструкции по устройству

и конструкции мостового полотна

на железнодорожных мостах ОАО "РЖД"

КОНСТРУКЦИЯ И РАСХОД МАТЕРИАЛОВ НА ПРОТИВОПОЖАРНЫЕ

ОБУСТРОЙСТВА НА МОСТАХ

(ОБЯЗАТЕЛЬНОЕ)

Согласно Инструкции по содержанию искусственных сооружений, утвержденной МПС РФ от 28 декабря 1998 г. N ЦП-628, на охраняемых мостах должны быть следующие противопожарные обустройства:

щит с противопожарным инвентарем;

устройство для крепления бочки с водой;

ящики для хранения песка;

ящики для хранения огнетушителей.

Противопожарный щит с расположением его в убежище показан на рисунке П.16.1.

Устройство крепления бочки с водой в убежище показано на рисунке П.16.2, а расход материалов на крепление бочки приведен в таблице П.16.1.

Деревянный ящик для хранения песка показан на рисунке П.16.3, а расход материалов для его устройства приведен в таблице П.16.2.

Ящик для огнетушителей дан на рисунке П.16.4, а расход материалов для его изготовления в таблице П.16.3.

Таблица П.16.1

РАСХОД

материалов на крепление противопожарной бочки

Наименование элементов	Материал	Сечение, мм	Длина, мм	Кол-во, шт.	Масса, кг
Наименование элементов	Материал	Сечение, мм	Длина, мм	Кол-во, шт.	единицы	общая
Стяжной хомут из полосы	Ст3	60 x 8	1160	2	4,4	8,8
Уголки крепления хомута	Ст3	60 x 60 x 8	150	4	0,57	2,24
Стяжной болт с гайкой и шайбой	Ст3	М16	80	2	0,21	0,42
Болт крепления с прямоугольной шайбой и двумя гайками	Ст3	М16	100	4	0,46	1,84
	Итого					13,30

Примечание. Стяжной и крепежный болты выполняются по ГОСТ 7798-70*, гайки - по ГОСТ ISO 8673-2014, ГОСТ ISO 4032-2014, шайба стяжного болта - по ГОСТ 11371-78. Шайба крепежного болта индивидуальная прямоугольная сечением 60 x 60 мм, толщиной 8 мм с отверстием в центре диаметром 18 мм.

Рисунок П.16.1. Противопожарный щит

Рисунок П.16.2. Расположение в убежище бочки с водой

Рисунок П.16.3. Деревянный ящик для хранения песка

а - общий вид; б - боковая стенка; в - задняя стенка;

г - дверь; д - дно; е - крышка

Рисунок П.16.4. Ящик для двух огнетушителей

Таблица П.16.2

РАСХОД

материалов на устройство деревянного ящика для песка

Наименование элементов	Материал	Размеры	Объем древесины, м³	Метизы
Наименование элементов	Материал	Размеры	Объем древесины, м³	Кол-во	Масса, кг
Обшивка	Сосна	20 x 2,5 см	0,0806	-	-
Каркас	Сосна	5 x 5 см	0,0128	-	-
Схватки	Сосна	2,5 x 8 см	0,0204	-	-
Гвозди	Ст0	d = 3 мм	-	200 шт.	0,8
Петли	Ст0	-	-	3 шт.	0,6
Шурупы крепления петель	Ст0	d = 50 мм	-	20 шт.	0,2
Кровельное железо или толь	-		-	0,837 м²	9,85
Итого			0,1138	-	11,45

Таблица П.16.3

РАСХОД

материалов на устройство деревянного ящика

для двух огнетушителей

Наименование элементов	Материал	Сечение	Объем древесины, м³	Метизы
Наименование элементов	Материал	Сечение	Объем древесины, м³	Кол-во	Масса, кг
Каркас	Сосна	5 x 5	0,0095	-	-
Обшивка	Сосна	20 x 2,5 см	0,0402	-	-
Гвозди	-	l = 80 мм	-	200 шт.	0,9
Петли	-	d = 3 мм	-	2 шт.	0,4
Шурупы крепления петель	-	l = 50 мм	-	15 шт.	0,1
Кровельное железо или толь	-		-	0,189 м²	2,23
Итого			0,0497		3,63

Вернуться в "Каталог нормативных документов"

Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/instrukciya/1/instr_21080.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"Инструкция по устройству и конструкции мостового полотна на железнодорожных мостах ОАО "РЖД"(утв. Распоряжением ОАО "РЖД" от 14.01.2019 N 28/р)

Вернуться в "Каталог нормативных документов"

"Инструкция по устройству и конструкции мостового полотна на железнодорожных мостах ОАО "РЖД"
(утв. Распоряжением ОАО "РЖД" от 14.01.2019 N 28/р)
