"СН 502-77. Строительные нормы. Инструкция по определению площади легкосбрасываемых конструкций"
(утв. Постановлением Госстроя СССР от 16.12.1977 N 208)

Внесены МИСИ имени В.В. Куйбышева Минвуза СССР.

Утверждена Постановлением Государственного комитета Совета Министров СССР по делам строительства от 16 декабря 1977 г. N 208.

Инструкция по определению площади легкосбрасываемых конструкций (СН 502-77) разработана Московским инженерно-строительным институтом (МИСИ) им. В.В. Куйбышева Минвуза СССР.

Редакторы: инж. Р.Т. Смольяков (Госстрой СССР), доктор техн. наук Н.А. Стрельчук и канд. техн. наук Т.Г. Орлов (МИСИ им. В.В. Куйбышева).

1. Требования настоящей Инструкции должны выполняться при определении площади легкосбрасываемых конструкций зданий и помещений со взрывоопасными и взрывопожароопасными производствами категорий А, Б и Е.

2. Категорию производств по взрывной или взрывопожарной опасности и количество поступивших в помещение веществ, могущих образовать взрывоопасные смеси, следует определять в соответствии с СН 463-74.

3. Требуемую площадь легкосбрасываемых элементов наружных ограждающих конструкций на 1 м3 объема помещения (К, м2/м3) следует определять по формуле:

где К обозначается при определении площади:

горизонтальных элементов - ,

вертикальных элементов - ,

оконного листового стекла ;

Г - нормальная скорость горения взрывоопасной смеси, м/с, принимаемая по Прил. 1;

- расчетная степень расширения продуктов горения определяется в соответствии с подпунктом 3.1;

- воздействие взрыва на легкосбрасываемые элементы:

горизонтальные - (определяется по подпункту 3.2),

вертикальные - (определяется по подпункту 3.3),

оконное листовое стекло (определяется по подпункту 3.4);

- атмосферное давление, равное ;

П - объем помещения, м3, определяемый в пределах внутренних поверхностей ограждающих конструкций (без вычета объемов оборудования и несущих конструкций - колонн, балок, прогонов, пилястр и т.п.).

Примечания. 1. Легкосбрасываемые элементы наружных ограждающих конструкций, поверхность которых отклоняется от вертикали не более чем на 15°, относятся к вертикальным, при большем отклонении от вертикали - к горизонтальным.

2. В зданиях с естественным освещением (с окнами, световыми или светоаэрационными фонарями) в качестве легкосбрасываемых элементов наружных ограждающих конструкций в первую очередь должно использоваться листовое стекло.

3.1. Расчетную степень расширения продуктов горения следует определять по формуле:

где Э - максимальная степень расширения продуктов горения, принимаемая по Прил. 1;

a - коэффициент заполнения объема помещения взрывоопасной смесью, принимаемый по Прил. 2 в зависимости от объема взрывоопасной смеси В, м3, определяемого по формуле:

где Е - количество поступивших в помещение веществ, г, определяемое в соответствии с СН 463-74;

С - стехиометрическая концентрация взрывоопасной смеси, г/м3, принимаемая по Прил. 1.

3.2. Воздействие взрыва на горизонтальные легкосбрасываемые элементы (за исключением листового стекла) наружных ограждающих конструкций (, кгс/м2) определяется по формуле:

где - воздействие взрыва на горизонтальную поверхность, кгс/м2, определяемое по Прил. 3, а при значениях нормальной скорости горения (Г), не предусмотренных Прил. 3, определяется по формуле:

где Г, Д и П - то же, что в формуле 1 и Прил. 3;

Ф - площадь легкосбрасываемого элемента ограждающей конструкции, м2, принимаемая по чертежам, а для элементов площадью менее 1 м2 - условно равной 1 м2.

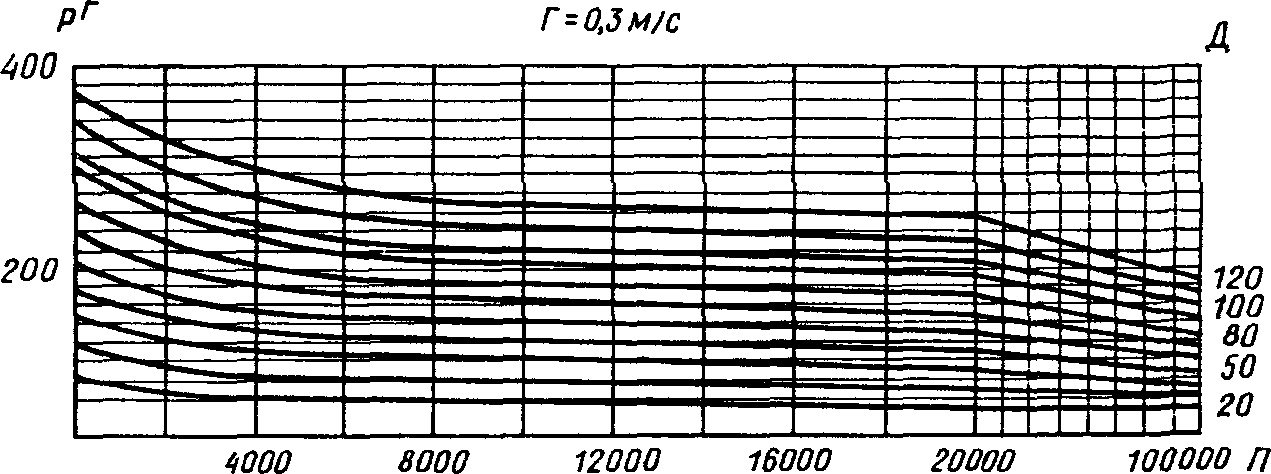

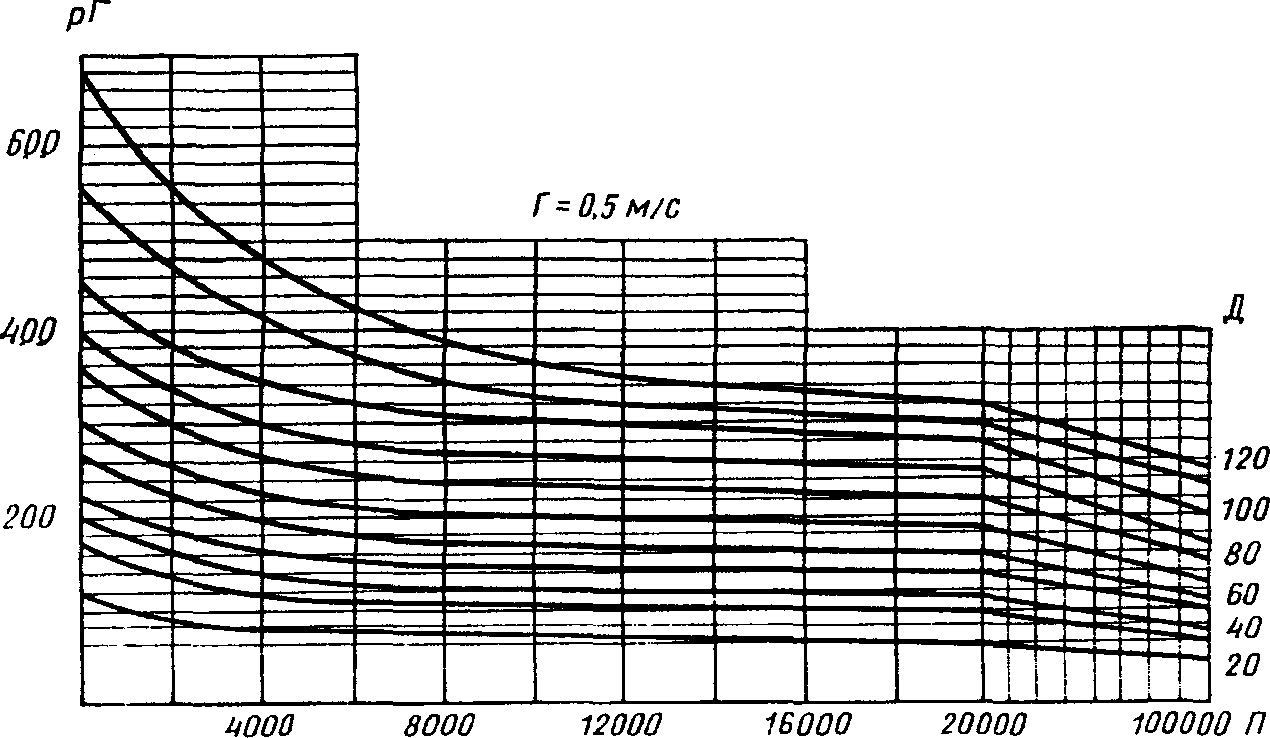

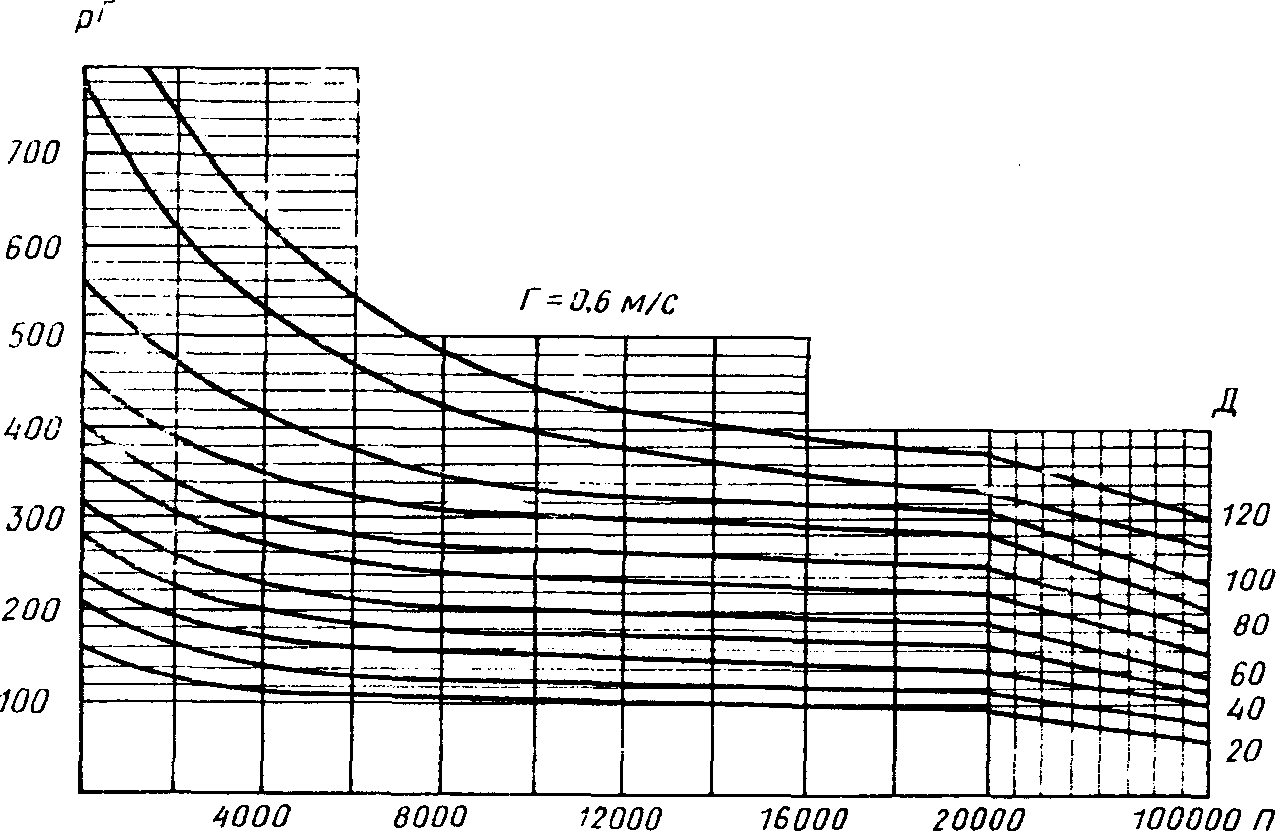

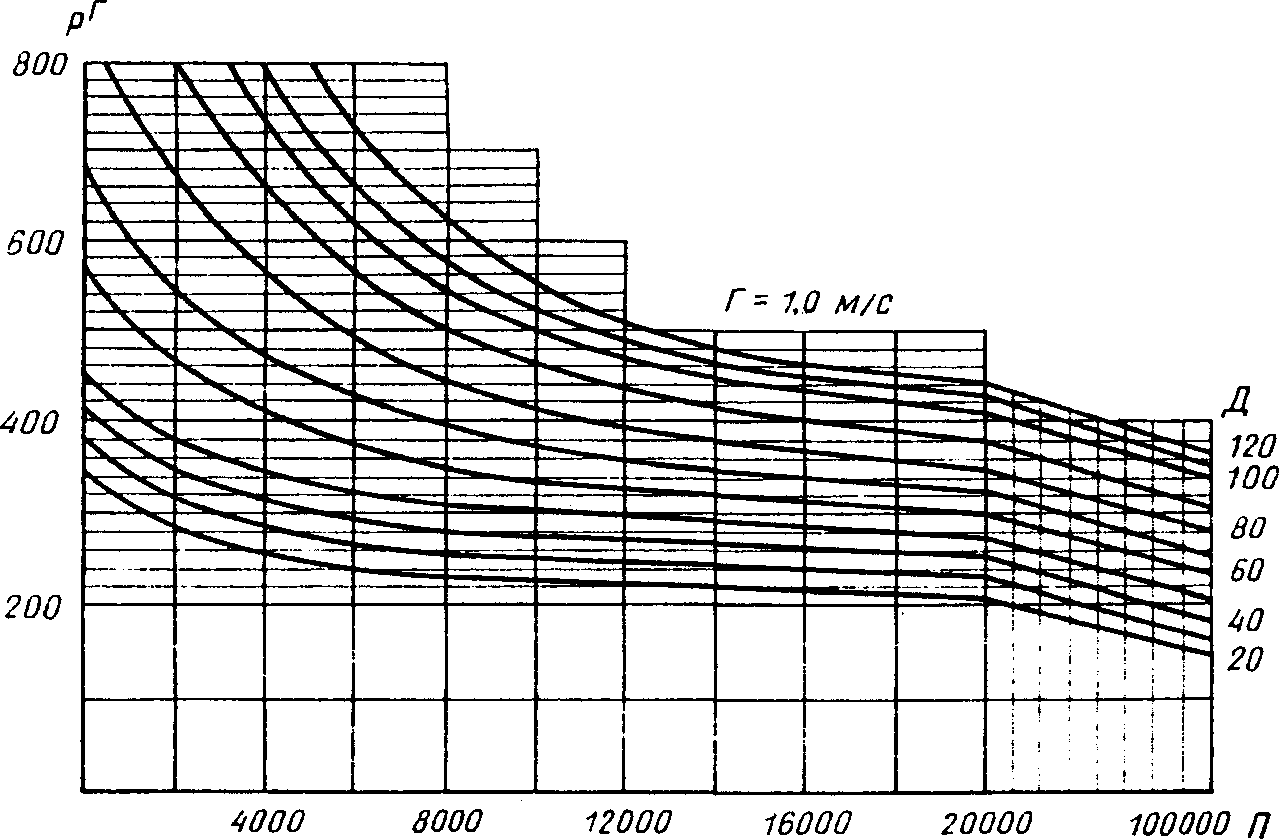

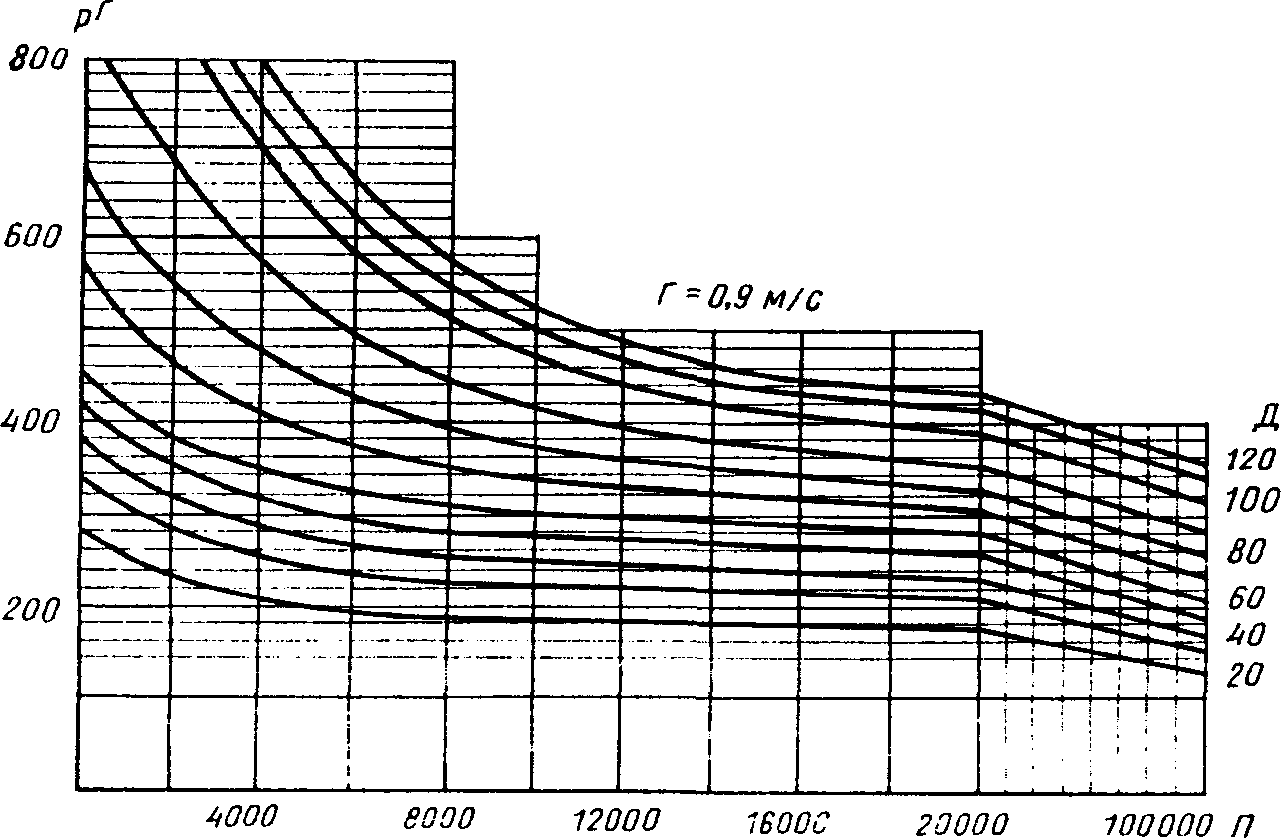

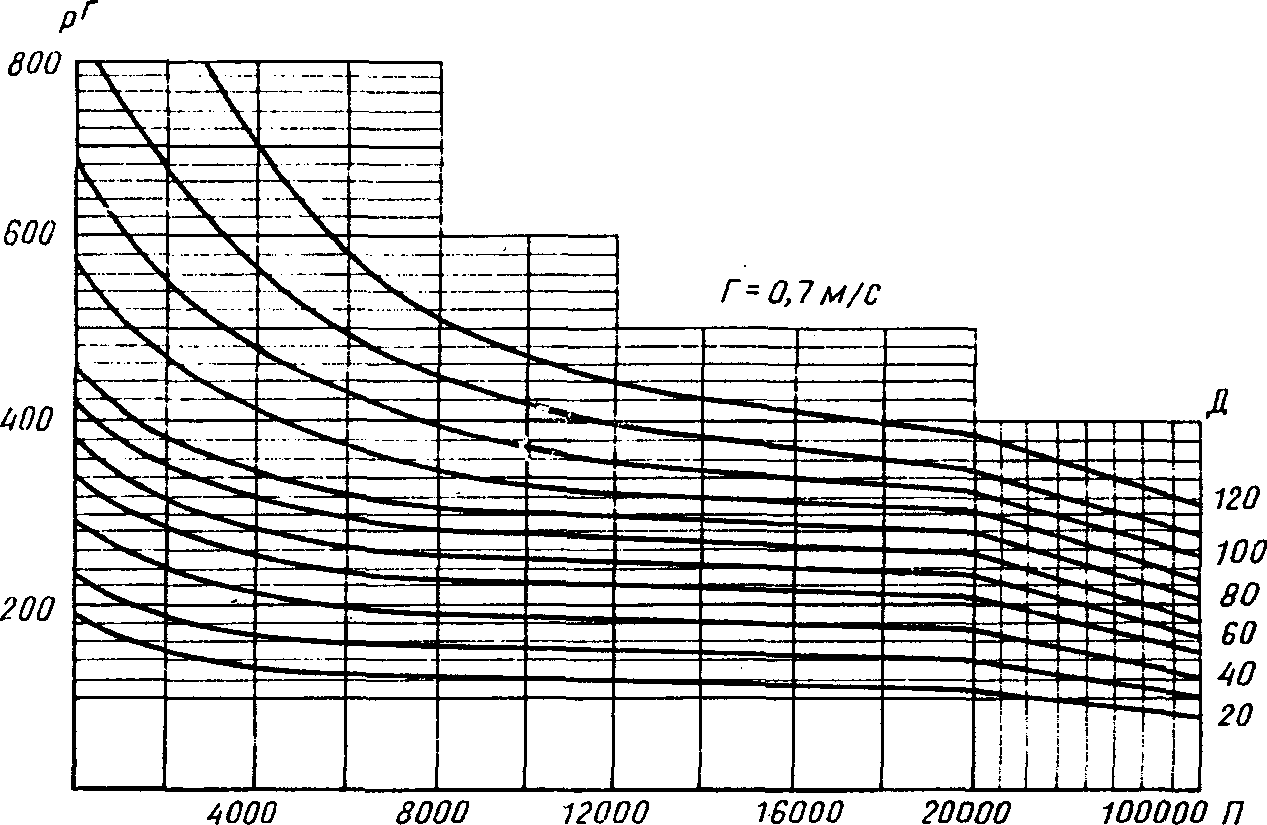

Примечание. Воздействие взрыва на горизонтальную поверхность при заданном значении нормальной скорости горения взрывоопасной смеси (Г) в пределах от 0,3 до 1 м/с, но отличном от указанных округленных значений этой скорости на чертежах Прил. 3, определяется интерполяцией значений воздействия взрыва, полученных по чертежам для двух ближайших (к заданному) округленных значений нормальной скорости горения взрывоопасной смеси.

3.3. Воздействие взрыва на вертикальные легкосбрасываемые элементы (за исключением листового стекла) наружных ограждающих конструкций (, кгс/м2) определяется по формуле:

где и Ф - то же, что в формуле (4).

3.4. Воздействие взрыва на листовое оконное стекло (, кгс/м2) определяется независимо от расположения стекла в пространстве (вертикальное, горизонтальное, наклонное) по формуле:

где - воздействие взрыва, кгс/м2, разрушающее листовое оконное стекло (при двойном остеклении) с соотношением сторон листа стекла 1:1 и принимаемое по табл. 1.

У - коэффициент условий работы, принимаемый по табл. 2.

Примечания. 1. Воздействие взрыва при промежуточных значениях площади одного листа стекла следует определять интерполяцией приведенных в табл. 1 значений воздействия взрыва.

2. Площадь одного листа стекла, принимаемого в качестве легкосбрасываемого элемента, толщиной 3, 4 и 5 мм должна быть не менее соответственно 0,8; 1 и 1,5 м2.

3. Воздействие взрыва, разрушающее листовое оконное стекло при одинарном остеклении, следует принимать равным .

4. Общую площадь остекления (оконного листового стекла в окнах и фонарях) , м2, следует определять по формуле:

где - по формуле (1);

П - то же, что в формуле (1).

Если проектом нельзя предусмотреть полностью требуемую площадь остекления, определенную по формуле (8), необходимо предусмотреть дополнительно горизонтальные (в покрытии) или вертикальные (в стенах) легкосбрасываемые элементы наружных ограждающих конструкций, площадь которых соответственно или , м2, следует определять по формулам:

где - по формуле (8);

- площадь остекления в ограждающих конструкциях, предусмотренная проектом, м2;

, и - по формуле (1).

Примечание. В зданиях без естественного освещения (без окон и фонарей) площадь легкосбрасываемых элементов наружных ограждающих конструкций - горизонтальных или вертикальных - определяется в зависимости от конструктивного решения здания по формулам (8, 9 и 10) с соответствующей заменой в них значений , и .

--------------------------------

<*> Степень расширения принята ориентировочно равной 8.

Примечание. Характеристики веществ, не приведенных в Прил. 1, следует принимать по официальным справочникам или данным министерств и ведомств.

А. Исходные данные

В одноэтажном здании объемом 95000 м3 размещено взрывопожароопасное производство, в котором обращается пропилен в количестве 447 кг. Каркас здания из сборного железобетона, наружные стены кирпичные толщиной 510 мм, покрытие из железобетонных плит серии 1.169-1 размером 6 x 1,5 м. Заполнение оконных проемов в продольных стенах - переплеты с двойным остеклением, толщина стекла 3 мм, площадь отдельных листов стекла 1,2 м2 с соотношением сторон 1:1,5; площадь остекления из условия естественной освещенности 3150 м2.

Б. Порядок расчета

1. По Прил. 1 находится нормальная скорость горения для пропилена Г = 0,683 м/с.

2. По формуле (2) определяется расчетная степень расширения продуктов горения пропилена .

Для этого по формуле (3) определяется объем взрывоопасной смеси:

по Прил. 1 принимается максимальная степень расширения продуктов горения Э = 8,5;

по Прил. 2 при содержании смеси в объеме помещения:

принимается коэффициент заполнения объема помещения взрывоопасной смесью a = 0,26.

3. По подпункту 3.4 Инструкции и формуле (7) определяется воздействие взрыва на оконное листовое стекло при коэффициенте условий работы У = 1,08 (по табл. 2):

4. По формуле (1) определяется требуемая площадь остекления на 1 м3 объема помещения:

5. По формуле (8) определяется требуемая площадь остекления окон:

Площадь остекления, предусмотренная проектом для обеспечения естественного освещения помещения, больше площади, определенной настоящим расчетом.

А. Исходные данные

В одноэтажной пристройке объемом 2250 м3, отделенной от остальной части здания противопожарной стеной, размещено взрывопожароопасное производство, в котором обращается пентан в количестве 20,43 кг. Наружные стены здания кирпичные толщиной 510 мм, покрытие площадью 540 м2 из железобетонных плит серии 1.165-1 размером 1,5 x 6 м и плит для легкосбрасываемой кровли серии 1.465-7 размером 1,5 x 6 м с четырьмя легкосбрасываемыми элементами площадью каждого 1,27 м2 и весом 70 кгс/м2. Заполнение оконных проемов в продольных стенах - переплеты с двойным остеклением, толщина стекла 4 мм, площадь отдельных листов стекла 1,2 м2 с соотношением сторон 1:1,5; площадь остекления из условия естественной освещенности 95 м2.

Б. Порядок расчета

1. По Прил. 1 находится нормальная скорость горения для пентана Г = 0,385 м/с.

2. По формуле (2) определяется расчетная степень расширения продуктов горения пентана .

Для этого по формуле (3) определяется объем взрывоопасной смеси:

по Прил. 1 принимается максимальная степень расширения продуктов горения Э = 7,5;

по Прил. 2 - при содержании смеси в объеме помещения:

принимается коэффициент заполнения объема помещения взрывоопасной смесью a = 0,39.

3. По подпункту 3.4 Инструкции и формуле (7) определяется воздействие взрыва на оконное листовое стекло при коэффициенте условий работы У = 1,08 (по табл. 2),

4. По формуле (1) определяется требуемая площадь остекления на объема помещения:

5. По формуле (8) определяется требуемая площадь остекления окон:

В связи с тем, что площадь оконных проемов, предусмотренную проектом (95 м2), практически нельзя увеличить, необходимо предусмотреть дополнительно горизонтальные легкосбрасываемые элементы конструкций покрытия.

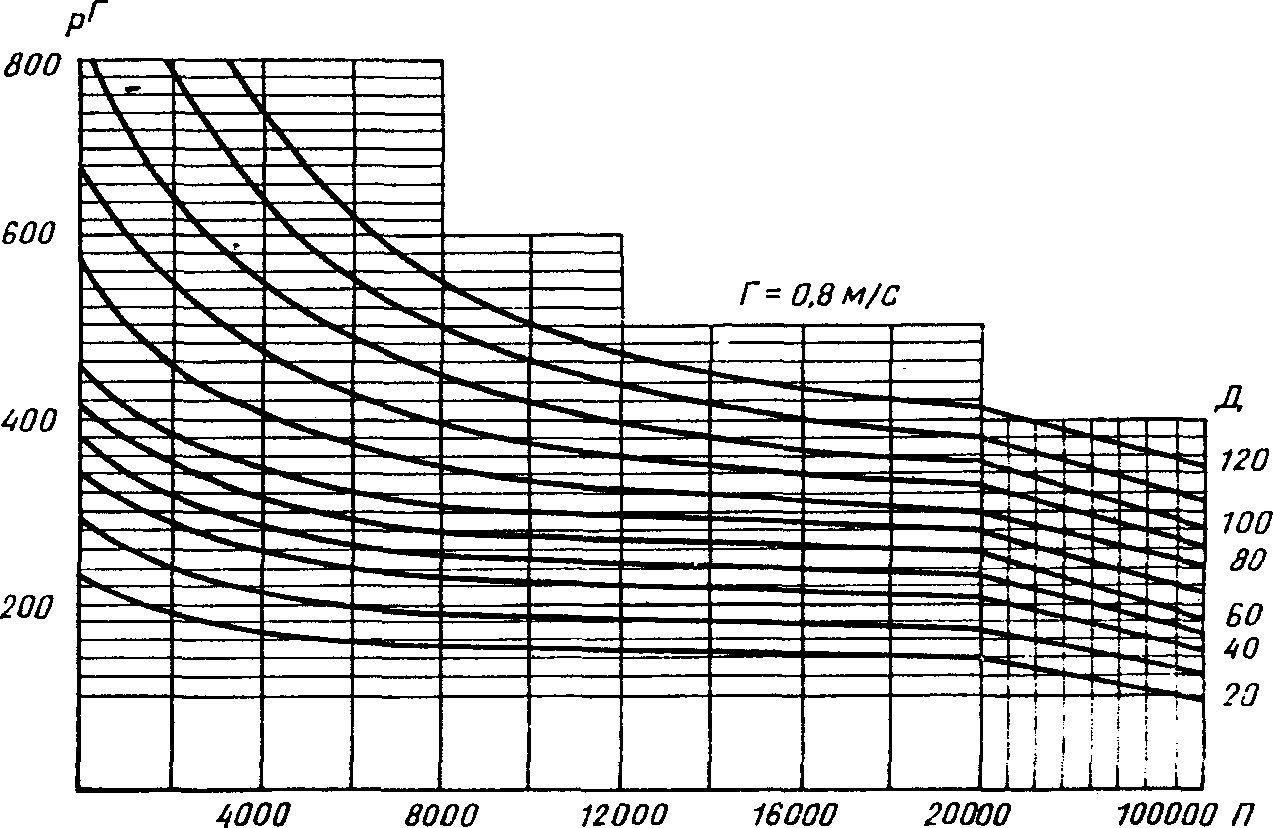

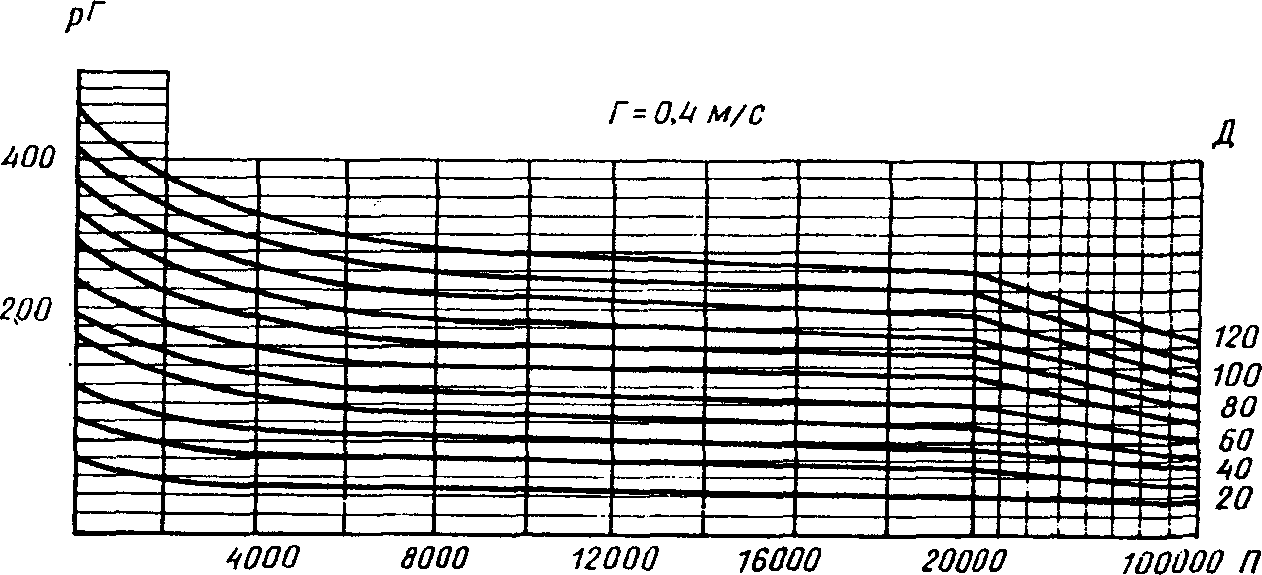

6. По Прил. 3 (рис. 2) при заданных исходных данных воздействие взрыва на горизонтальную поверхность составляет 220 кгс/м2.

7. По формуле (4) определяется воздействие взрыва на горизонтальные легкосбрасываемые элементы конструкций покрытия:

8. По формуле (1) определяется требуемая площадь горизонтальных легкосбрасываемых элементов конструкций покрытия на 1 м3 объема помещения:

9. По формуле (9) определяется дополнительная общая площадь горизонтальных легкосбрасываемых элементов покрытия:

При применении плит серии 1.465-7 размером 1,5 x 6 м с легкосбрасываемыми элементами площадью 1,27 x 4 = 4,96 м2 в покрытии следует предусмотреть указанных плит.
