Описание

Источник публикации

В данном виде документ опубликован не был.

Первоначальный текст документа опубликован в издании

М.: СПО ОРГРЭС, 1995.

Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.

Примечание к документу

Изменение N 1, утв. Минтопэнерго России 15.05.1998.

Документ введен в действие с 1 февраля 1996 года.

Взамен РД 34.08.552-93.

Название документа

"РД 34.08.552-95. Методические указания по составлению отчета электростанции и акционерного общества энергетики и электрификации о тепловой экономичности оборудования"

(утв. Минтопэнерго России 24.11.1995)

(ред. от 15.05.1998)

"РД 34.08.552-95. Методические указания по составлению отчета электростанции и акционерного общества энергетики и электрификации о тепловой экономичности оборудования"
(утв. Минтопэнерго России 24.11.1995)
(ред. от 15.05.1998)

Оглавление

РД 34.08.552-95. Методические указания по составлению отчета электростанции и акционерного общества энергетики и электрификации о тепловой экономичности оборудования

Введение

1. Общие положения

2. Заполнение информационной части макетов

2.1. Заполнение макета 15506-1

2.2. Заполнение макетов 15506-2 и 15505

2.3. Заполнение макета 15506-3

3. Определение значений показателей, включенных в макеты

3.1. Расчет показателей макета 15506-1

3.1.1. Общестанционные, общегрупповые показатели

3.1.2. Показатели турбоагрегатов

3.1.3. Показатели котлов

3.2. Расчет показателей макета 15506-2

3.3. Расчет показателей макета 15506-3

3.4. Расчет показателей макета 15505

Приложение 1. Макет 15506-1. Отчет электростанции о тепловой экономичности оборудования

Приложение 2. Макет 15506-2. Отчет электростанции о тепловой экономичности оборудования

Приложение 3. Макет 15506-3. Отчет районной котельной о тепловой экономичности оборудования

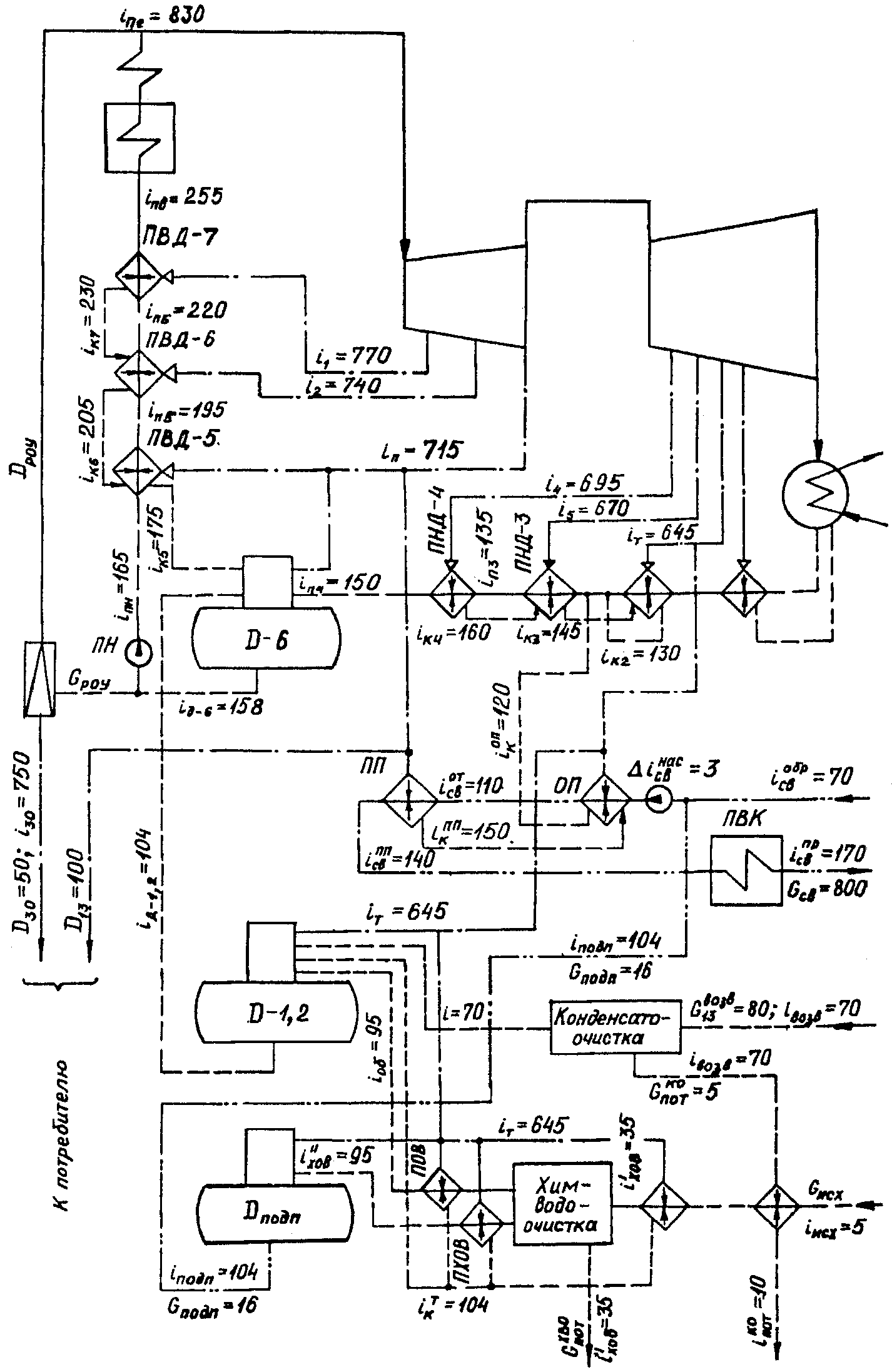

Приложение 4. Пример расчета тепловых нагрузок турбоагрегата, средневзвешенной энтальпии пара регенеративных отборов и мощности, развиваемой по теплофикационному циклу

Приложение 5. Составляющие расхода тепла на собственные нужды тепловых электростанций и технологических потерь тепла, связанных с его отпуском

Приложение 6. Составляющие расхода электроэнергии на собственные нужды тепловых электростанций

Приложение 7. Затраты топлива, тепла и электроэнергии на пуски энергоблоков, турбоагрегатов и котлов

Приложение 8. Обобщенные константы твердых и жидких топлив

Приложение 9. Обобщенные константы природных и попутных газов

Приложение 10. Пример макета расчета нормативных удельных расходов и экономии топлива на отпуск электроэнергии и тепла за отчетный месяц

Приложение 11. Коэффициенты влияния участия оборудования в регулировании суточных графиков электрических нагрузок на удельный расход условного топлива

Приложение 12. Коэффициенты освоения вновь введенного оборудования, %

Приложение 13. Алгоритм контроля достоверности информации, содержащейся в макете 15506-1

Приложение 14. Алгоритм контроля достоверности информации, содержащейся в макетах 15506-2 и 15505

Приложение 15. Алгоритм контроля достоверности информации, содержащейся в макете 15506-3

Приложение 16. Формулы для расчета удельных расходов топлива с использованием удельных показателей турбоагрегатов и котлов

Утверждаю:

Первый заместитель

министра топлива и энергетики

Российской Федерации

В.Н.КОСТЮНИН

24 ноября 1995 года

Согласовано:

Первый заместитель Председателя

Федеральной энергетической комиссии,

заместитель министра экономики

Российской Федерации

Н.Г.ШАМРАЕВ

23 ноября 1995 года

Президент

Российского акционерного общества

энергетики и электрификации

"ЕЭС России"

А.Ф.ДЬЯКОВ

24 октября 1995 года

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО СОСТАВЛЕНИЮ ОТЧЕТА ЭЛЕКТРОСТАНЦИИ

И АКЦИОНЕРНОГО ОБЩЕСТВА ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ

О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

РД 34.08.552-95

Список изменяющих документов

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Вводятся в действие

с 1 февраля 1996 года

Методические указания устанавливает порядок подготовки отчета о тепловой экономичности оборудования электростанций, работающих на органическом топливе, районных котельных, акционерных обществ энергетики и электрификации (АО-энерго), способы определения фактических, номинальных и нормативных значений показателей.

Методические указания предназначены для инженерно-технического персонала электростанций, районных котельных и АО-энерго, занимающегося расчетом и анализом показателей тепловой экономичности работы оборудования, подготовкой технической отчетности по топливоиспользованию.

С вступлением в действие настоящих Методических указаний отменяются "Методические указания по составлению отчета электростанции и акционерного общества энергетики и электрификации о тепловой экономичности оборудования: РД 34.08.552-93" (М.: СПО ОРГРЭС, 1993).

В организации разработки настоящих Методических указаний принимали участие: ГОРОДНИЦКИЙ В.И., БЕРСЕНЕВ А.П., ОБРАЗЦОВ С.В., НОВОЖИЛОВ И.А., КАЛИНОВ В.Ф., КУЗЬМИН В.В., КУТОВОЙ Г.П., ДЕНИСЕНКО А.Г.

Ответственный исполнитель - заместитель начальника производственной службы топливоиспользования АО "Фирма ОРГРЭС" Н.Л. АСТАХОВ.

ВВЕДЕНИЕ

Настоящими Методическими указаниями изменена методика распределения израсходованного энергетическими котлами ТЭС топлива между отпускаемыми электроэнергией и теплом.

Распределение расхода топлива энергетическими котлами производится пропорционально затратам тепла на выработку электроэнергии и отпуск тепла внешним потребителям при условии их раздельного производства на конкретной электростанции [см. формулу (17)].

При этом методика определения отпуска тепла внешним потребителям изменений не претерпела, а увеличение затрат тепла [см. формулу (21)] на производство электроэнергии при работе турбоагрегатов по конденсационному циклу (при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов) определяется с помощью коэффициентов ценности тепла [см. формулу (22)].

В связи с этим изменены формулы для определения удельных расходов топлива на отпуск электроэнергии и тепла с использованием показателей турбоагрегатов и котлов (см. пп. 3.9 и 3.17 приложения 10).

Методика определения фактических и номинальных значений всех остальных показателей, включенных в отчеты тепловых электростанций по макетам 15506-1 и 15506-2, существенных изменений не претерпела.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Методические указания составлены применительно к макетам 15506-1, 15506-2, 15506-3, 15505, разработанным на основе форм N 3-тэк (энерго), N 1-тэп и N 1-РК отраслевой отчетности.

Макеты 15506-2 и 15505 одинаковы по составу показателей.

Макеты 15506-1, 15506-2 и 15506-3 являются исходными документами в системе сбора по каналам связи, обработки и обобщения информации о тепловой экономичности работы оборудования электростанций, районных котельных и АО-энерго, анализа причин изменения удельных расходов топлива.

1.2. Макет 15506-1 составляется электростанциями, имеющими в своем составе турбоагрегаты на давление пара 130 кгс/см² и более, а также рядом электростанций, не имеющих таких турбоагрегатов (перечень их устанавливается Департаментом эксплуатации энергосистем и электростанций РАО "ЕЭС России").

Макет 15506-2 составляется электростанциями с турбоагрегатами на давление пара до 130 кгс/см². Решением руководства АО-энерго для таких электростанций отчет по макету 15506-2 может быть заменен отчетом по макету 15506-1.

Макет 15506-3 составляется районными котельными. Электростанции, имеющие в своем составе районную котельную, составляют два макета: 15506-1 (или 15506-2) и 15506-3.

Макет 15505 составляется акционерным обществом энергетики и электрификации.

1.3. Сроки представления информации и перечень подразделений, осуществляющих прием и обработку информации, устанавливаются действующими в ОАСУ "Энергия" инструкциями или соответствующими распорядительными документами РАО "ЕЭС России".

1.4. В энергообъединениях обобщение информации о тепловой экономичности производится с учетом имеющихся между электростанциями различий. Для того, чтобы обозначить принадлежность информации к тому или иному оборудованию, применяется соответствующий классификатор (табл. 1).

Таблица 1

Классификатор групп оборудования акционерных обществ

энергетики и электрификации (АО-энерго) и электростанций

NN п.п.	Наименование группы оборудования			Код
NN п.п.	полное		сокращенное	Код
1.	Всего по АО-энерго (ГЭС + ТЭС + РК + электробойлера)		Всего АО	99
1.1.	Всего по ГЭС АО-энерго		Всего ГЭС АО	96
1.2.	Всего по ТЭС АО-энерго		Всего ТЭС АО	97
1.2.1.	Конденсационные энергоблоки мощностью:	1200 МВт	Блок 1200	1
1.2.2.	-"-	800 МВт	Блоки 800	2
1.2.3.	-"-	500 МВт	Блоки 500	3
1.2.4.	-"-	300 МВт	Блоки 300 К	4
1.2.5.	-"-	200 МВт	Блоки 200 К	7
1.2.6.	-"-	150 МВт	Блоки 150 К	8
1.2.7.	Энергоблоки с регулируемым отбором пара мощностью:	300 МВт	Блоки 300 Т	54
1.2.8.	-"-	200 МВт	Блоки 200 Т	57
1.2.9.	-"-	150 МВт	Блоки 150 Т	58
1.2.10.	КЭС 90 кгс/см²		КЭС-90	11
1.2.11.	ТЭЦ 240 кгс/см²		ТЭЦ-240	5
1.2.12.	ТЭЦ 130 кгс/см² без промперегрева		ТЭЦ-130	10
1.2.13.	ТЭЦ 130 кгс/см² с промперегревом		ТЭЦ-130 ПП	59
1.2.14.	ТЭЦ 90 кгс/см²		ТЭЦ-90	12
1.2.15.	Несерийное отечественное оборудование <*>		Несерийное	6
1.2.16.	Парогазовые установки		ПГУ	16
1.2.17.	Газотурбинные установки		ГТУ	17
1.2.18.	Прочее оборудование <**>		Прочее	21
1.2.19.	Пусковые котельные действующих электростанций		КП	18
1.2.20.	Пиковые водогрейные котлы		ПВК	20
1.3.	Районные котельные		РК	19
1.4.	Электробойлера		Бойлера	22
2.	Всего по ТЭС и РК АО-энерго		Всего ТЭС + РК АО	98
3.	Всего по блок-станциям		БЛ/СТ Всего	90
3.1.	Атомные электростанции		АЭС	95
<> В группу "Несерийное отечественное оборудование" включаются энергоблоки с турбинами СВК-150-1 Черепетской ГРЭС и паросиловая часть МГД - установки Рязанской ГРЭС. <*> В группу "Прочее оборудование" включаются оборудование иностранных фирм на давление пара 60 - 120 кгс/см², конденсационное и теплофикационное оборудование на давление пара до 45 кгс/см², энергопоезда и дизельные установки, солнечные и геотермальные электростанции.

Понятие "группа оборудования" используется для обозначения различий в параметрах свежего пара, типов турбоагрегатов (конденсационные или с регулируемыми отборами пара) и их единичной мощности, а понятие "подгруппа оборудования" - для обозначений различий в видах проектного топлива котлов.

Группой оборудования считается совокупность конденсационных турбоагрегатов или турбоагрегатов с регулируемыми отборами пара с одинаковыми параметрами свежего пара (а для энергоблоков еще и одинаковой мощностью), а также всех котлов (как пылеугольных, так и газомазутных), обеспечивающих работу данных турбоагрегатов.

Подгруппой оборудования считается совокупность только пылеугольных или только газомазутных котлов и совместно работающих с ними конденсационных турбоагрегатов или турбоагрегатов с регулируемыми отборами пара соответствующего давления свежего пара (а для энергоблоков - еще и одинаковой мощности).

1.5. Макеты состоят из адресной и информационной частей. Все реквизиты внутри макетов отделяются друг от друга служебным символом-двоеточием.

Адресная часть макета содержит:

служебные символы начала макета (две наклонные черты);

код макета (15505 или 15506);

две последние цифры отчетного года;

порядковый номер (арабскими цифрами) отчетного месяца;

признак информации (прочерк - для макета 15505, 1 - для макета 15506-1, 2 - для макета 15506-2, 3 - для макета - 15506-3);

код электростанции, районной котельной или АО-энерго в соответствии с Классификатором предприятий и организаций Министерства топлива и энергетики Российской Федерации (раздел электроэнергетика);

признак коррекции информации (0 - при первичной передаче, 1 - при первой коррекции, 2 - при второй коррекции и т.д.);

служебные знаки (два знака "плюс", отделяющие адресную часть макета от информационной).

Длина информационной части макета переменна и зависит от количества имеющихся в АО-энерго, на электростанции групп оборудования, турбоагрегатов и котлов. В ее начале указываются коды групп оборудования и станционные номера агрегатов, далее следуют характеризующие работу оборудования показатели.

Все показатели в макетах распределены между несколькими укрупненными группировками, в каждой из которых содержится от 9 до 16 показателей.

1.6. В макетах над условным обозначением каждого из показателей приведена одна из четырех букв, означающих:

Ф - фактическое значение показателя;

Н - номинальное значение показателя;

Р - резерв тепловой экономичности оборудования по данному показателю;

НР - нормативное значение удельного расхода топлива.

Номинальное значение показателя определяется путем введения к исходно-номинальному значению поправок на отклонение фактических значений внешних факторов от фиксированных, принятых при построении энергетических характеристик оборудования. Исходно-номинальное значение показателя определяется по энергетическим характеристикам оборудования при фактических значениях нагрузок и фиксированных значениях внешних факторов.

Резерв тепловой экономичности оборудования - максимальный уровень снижения расхода топлива, который может быть достигнут за счет ликвидации устранимых дефектов проекта, изготовления и монтажа оборудования, недостатков его эксплуатационного и ремонтного обслуживания. В макетах резерв тепловой экономичности оборудования указывается в тоннах условного топлива и соответствует разности между фактическим и номинальным значениями показателя.

Нормативный удельный расход топлива - максимально допустимая технически обоснованная мера потребления топлива на единицу отпущенных электроэнергии и тепла при фактических режимах работы оборудования и фактических значениях внешних факторов в отчетном периоде. Определяется на основе номинального удельного расхода топлива с учетом установленного задания по степени использования резерва тепловой экономичности оборудования.

1.7. Помещаемая в макеты информация о тепловой экономичности оборудования должна быть подвергнута контролю на достоверность в соответствии с алгоритмами, приведенными в приложениях 13 - 15.

2. ЗАПОЛНЕНИЕ ИНФОРМАЦИОННОЙ ЧАСТИ МАКЕТОВ

Значения всех показателей приводятся только в тех единицах измерения, которые указаны в макетах.

С точностью до целой единицы приводятся значения всех показателей, кроме перечисленных ниже.

С точностью до одного знака после запятой приводятся значения:

среднемесячной установленной электрической мощности, максимальной нагрузки;

удельных расходов топлива на электроэнергию и тепло;

давления пара у турбин свежего, производственного и теплофикационного отборов;

расхода свежего пара на турбоагрегаты;

температуры охлаждающей воды на входе в конденсатор и выходе из него;

температурного напора в конденсаторе;

расхода питательной воды котлов;

присосов воздуха на трактах котлов.

С точностью до двух знаков после запятой приводятся значения:

КПД брутто котлов;

коэффициента избытка воздуха в режимном сечении котла;

потерь тепла с уходящими газами;

потерь тепла от химической и механической неполноты сгорания топлива.

С точностью до трех знаков после запятой приводятся значения:

коэффициентов увеличения расхода тепла на производство электроэнергии и расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям от турбоагрегатов;

давления отработавшего пара в конденсаторе турбоагрегата.

2.1. Заполнение макета 15506-1

Макет 15506-1 имеет сплошную нумерацию показателей от 1 до 121.

Показатели с 1 по 43 обобщенно характеризуют работу энергоблоков, подгрупп и групп оборудования, электростанции в целом, показатели с 44 по 88 - работу турбоагрегатов, показатели с 89 по 121 - работу котлов.

Во всех укрупненных группировках показателей (на всех листах макета) указывается:

в графе А - признак функциональной группы (две горизонтально расположенные точки);

в графе Б - код группы оборудования в соответствии с табл. 1;

в графе В - признак вида проектного топлива котлов:

01 - твердое топливо (пылеугольная подгруппа оборудования);

02 - газообразное и жидкое топливо (газомазутная подгруппа оборудования);

в графе Г - станционный номер оборудования (энергоблока, турбоагрегата или котла). Буквенная индексация А и Б в станционных номерах корпусов котлов при заполнении макета заменяется на цифровую 1 и 2, отделяемую от номера точкой. Так, например, станционные номера корпусов котлов 12-А и 12-Б в макете должны быть указаны как 12.1 и 12.2.

В целом по электростанции (строка 97) и группе оборудования в графе В указывается 00.

Показатели газотурбинных установок (группа оборудования 17), пусковых котельных (группа 18) и пиковых водогрейных котлов (20) всегда указываются только с кодом вида топлива "00".

Группа оборудования с поперечными связями, у которой на один коллектор работают пылеугольные и газомазутные котлы, в макете условно указывается как пылеугольная подгруппа. Показатели по ней приводятся одной строкой с кодом вида топлива 01. Этим же кодом сопровождаются показатели отдельных турбоагрегатов и котлов. Строка с кодом вида топлива 00 не заполняется.

Если на электростанции имеется только пылеугольная или только газомазутная подгруппа какой-либо группы оборудования, то в этом случае ее показатели в макете приводятся одной строкой с кодом вида топлива соответственно 01 или 02. Этими же кодами вида топлива сопровождаются показатели отдельных энергоблоков, турбоагрегатов и котлов. Строка с кодом вида топлива 00 не заполняется.

Если на электростанции имеются группы оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58 или 59, то в этом случае показатели работы энергоблоков в макете приводятся тремя строками:

строка с кодом вида топлива 01 - показатели пылеугольной подгруппы энергоблоков;

строка с кодом вида топлива 02 - показатели газомазутной подгруппы энергоблоков;

строка с кодом вида топлива 00 - показатели по группе энергоблоков в целом (суммарные показатели по пылеугольной и газомазутной подгруппам энергоблоков).

Кодами вида топлива 01 или 02 сопровождаются показатели отдельных энергоблоков, их турбоагрегатов и котлов.

Если на электростанции или в группе оборудования имеется только один энергоблок или только один турбоагрегат, то в этом случае показатели в макете приводятся двумя строками:

по данному энергоблоку или турбоагрегату с указанием кода вида топлива;

по данной подгруппе оборудования (к которой относится энергоблок или турбоагрегат) с указанием кода вида топлива.

Строка с кодом 97 "Всего по электростанции" приводится только в том случае, если на электростанции кроме ПВК имеется более одной группы (подгруппы разных групп) оборудования. При этом показатели котлов (с 89 по 121) по строке 97 не включают в себя показатели пиковых водогрейных котлов.

Если на электростанции имеется только одна подгруппа или одна группа оборудования, строка с кодом 97 не заполняется.

При формировании строки с кодом 97 показатели с номерами 43, 53 - 55, 60, 61, 63, 64, 66, 67, 70, 71, 73, 74, 76, 77, 79 - 82, 84, 85, 87, 88, 91, 99 - 102, 104, 105, 107, 108, 110 - 116 не подсчитываются, а в макете вместо них проставляются прочерки.

Решением Департамента эксплуатации энергосистем и электростанций РАО "ЕЭС России", регионального отделения РАО "ЕЭС России", а также акционерного общества энергетики и электрификации для электростанции может быть установлен один из следующих вариантов заполнения макета 15506-1:

вариант I, в котором:

- все фактические показатели указываются по каждому теплофикационному турбоагрегату на давление пара 130 кгс/см²; каждому энергоблоку, турбоагрегату и котлу (или корпусу котла) групп оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59; каждой пылеугольной или газомазутной подгруппе оборудования; каждой группе оборудования; электростанции в целом;

- номинальные и нормативные значения показателей, резервы экономии топлива указываются только по подгруппам и группам оборудования, электростанции в целом;

вариант II, в котором в дополнение к варианту I номинальные и нормативные значения показателей, резервы экономии топлива указываются также и по каждому энергоблоку, каждому турбоагрегату, каждому котлу (корпусу котла) групп энергоблоков с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59;

вариант III, в котором в дополнение к варианту I фактические показатели указываются также и по каждому турбоагрегату или котлу одной, нескольких или всех групп оборудования с поперечными связями (кроме групп с кодами 18 и 20);

вариант IV, в котором фактические, номинальные и нормативные значения показателей, резервы экономии топлива указываются по каждой группе оборудования; каждой пылеугольной и газомазутной подгруппе оборудования; каждому энергоблоку, турбоагрегату и котлу (корпусу котла) групп оборудования с кодами 1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59; каждому турбоагрегату и котлу одной, нескольких или всех групп оборудования с поперечными связями (кроме групп с кодами 18 и 20);

вариант V, в котором фактические, номинальные и нормативные показатели указываются только по подгруппам и группам оборудования, электростанции в целом.

2.2. Заполнение макетов 15506-2 и 15505

Макеты 15506-2 и 15505 имеют сплошную нумерацию показателей от 1 до 70. Показатели 1 - 47 непосредственно характеризуют работу оборудования, с 48 по 59 - отражают резервы тепловой экономичности турбоагрегатов, с 60 по 70 - резервы тепловой экономичности котлов.

Графы А, Б, В и Г этих макетов заполняются соответственно так же, как графы А, Б, В и Д макета 15506-1.

Показатели в макетах приводятся по подгруппам, группам оборудования, а также по электростанции и АО-энерго в целом.

Если на электростанции имеется только одна подгруппа или одна группа оборудования, в макете 15506-2 строка с кодом 97 не заполняется.

Если в АО-энерго имеется только одна подгруппа или одна группа оборудования, ЭВМ формирует макет 15505 с двумя одинаковыми строками: одну с кодом подгруппы (группы) оборудования, другую с кодом 98.

2.3. Заполнение макета 15506-3

Макет 15506-3 имеет только 13 показателей. В нем приводятся показатели в целом по районной котельной.

Для районной котельной, входящей в состав электростанции, в адресной части макета указывается условный шестизначный код, соответствующий принципу построения классификатора предприятий отрасли.

В графе А информационной части макета указывается признак функциональной группы (две горизонтально расположенные точки), а в графе Б - код группы оборудования (19).

3. ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ПОКАЗАТЕЛЕЙ, ВКЛЮЧЕННЫХ В МАКЕТЫ

Приводимые в макетах показатели должны быть получены на основании ведущегося на электростанциях ежесуточного учета;

месячные количественные показатели определяются суммированием ежесуточных значений;

среднемесячные показатели, характеризующие параметры технологического процесса, определяются как средневзвешенные из ежесуточных значений по определяющему параметру;

остальные месячные показатели (удельные расходы топлива, тепла на турбоагрегаты, электроэнергии на собственные нужды, КПД котлов и др.) определяются расчетом на основании соответствующих суммарных или средних значений за отчетный месяц.

Расчету фактических значений показателей, приводимых в макетах, должно предшествовать сведение пароводяного, теплового и электрического балансов каждого энергоблока, подгруппы и группы оборудования (с определением значений перетоков тепла между ними), электростанции в целом.

Уравнение теплового баланса энергоблока, подгруппы, группы оборудования имеет вид

, (1)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

- расход тепла на собственные нужды котлов (см. приложение 5);

Q_тп - потери теплового потока, обусловленные наружным охлаждением паропроводов свежего пара, пара после промежуточного перегрева, трубопроводов питательной воды и другими потерями тепла, связанными с транспортом тепла от котла к турбоагрегату. Номинальные значения Q_тп [Гкал/ч (ГДж/ч)] для конденсационных и теплофикационных энергоблоков принимаются равными 1% номинальной теплопроизводительности котлов, а для подгрупп оборудования с поперечными связями - 1,5% номинальной теплопроизводительности находящихся в работе котлов.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Остальные показатели, входящие в формулу (1), рассмотрены в пояснениях к п. 15.

Расходы электрической энергии и тепла на собственные нужды, определяемые в целом по электростанции или группе оборудования, распределяются между подгруппами, группами или отдельными турбоагрегатами и котлами энергоблоков пропорционально определяющему значению для данного потребителя собственных нужд. Например, определяемые по ТЭС в целом потери тепла, связанные с разгрузкой и хранением мазута, которые включаются в расход тепла на собственные нужды котлов, распределяются между группами оборудования (энергоблоками) пропорционально расходу мазута на каждую группу котлов (энергоблок).

При наличии на электростанции предвключенных турбоагрегатов высокого давления, на паре которых работают турбоагрегаты среднего давления, вся группа этих турбоагрегатов относится к оборудованию высокого давления.

Если пар после предвключенных турбоагрегатов не полностью обеспечивает расход тепла на приключенные турбоагрегаты и к последним дополнительно подается пар от котлов среднего или низкого давления, то установленная электрическая мощность (МВт) подгруппы высокого давления определяется по формуле

, (2)

где

- установленная мощность предвключенных турбоагрегатов высокого давления, МВт;

- установленная мощность турбоагрегатов среднего давления, МВт;

- номинальный расход тепла из противодавления предвключенных турбоагрегатов высокого давления, Гкал/ч (ГДж/ч);

- номинальный расход тепла на турбоагрегаты среднего давления, Гкал/ч (ГДж/ч).

Выработка электроэнергии (тыс. кВт·ч), относимая к группе высокого давления, в этом случае определяется по формуле

, (3)

где

- выработка электроэнергии предвключенными турбоагрегатами высокого давления, тыс. кВт·ч;

- выработка электроэнергии турбоагрегатами среднего давления, тыс. кВт·ч;

Q^Р - фактический расход тепла из противодавления предвключенных турбоагрегатов высокого давления, Гкал (ГДж);

- фактическое количество тепла, поступившего в коллектор среднего давления от котлов среднего давления, Гкал (ГДж).

По аналогичным формулам для группы высокого давления определяются отпуск тепла, расход тепла на выработку электроэнергии, выработка электроэнергии по теплофикационному циклу, расходы тепла и электроэнергии на собственные нужды.

3.1. Расчет показателей макета 15506-1

Пояснения по расчету показателей макета 15506-1 приводятся под теми же номерами, какие они имеют в макете.

3.1.1. Общестанционные, общегрупповые показатели

1. Средняя за месяц установленная электрическая мощность (МВт) электростанции, группы и подгруппы оборудования (энергоблока) определяется по формуле

, (4)

где

- установленная мощность на начало отчетного месяца, МВт;

N_в, N_д - мощность введенного и демонтированного в отчетном месяце оборудования, Мвт;

- изменение установленной мощности вследствие перемаркировки оборудования (увеличение +, уменьшение -), МВт;

n_в, n_д, n_п - количество дней до конца отчетного месяца от даты ввода, демонтажа или перемаркировки оборудования;

n_кал - календарное количество дней в отчетном месяце.

Установленная электрическая мощность электростанции, группы, подгруппы оборудования на начало отчетного месяца представляет собой сумму значений установленной мощности всех принятых в эксплуатацию механических двигателей, связанных с электрическими генераторами и предназначенных для выработки электроэнергии.

В случаях, когда номинальная мощность электрического генератора меньше номинальной мощности первичного двигателя, установленная мощность агрегата считается по номинальной мощности генератора.

Для теплофикационных турбоагрегатов в качестве установленной принимается наибольшая мощность, длительно развиваемая на зажимах генератора при работе турбоагрегата с номинальной тепловой нагрузкой и номинальными значениями основных параметров.

Для теплофикационных турбоагрегатов, имеющих двойное обозначение мощности (через дробь), в качестве установленной принимается мощность, указанная в числителе.

2. В графе 2 указывается средняя нагрузка (МВт) электростанции, группы и подгруппы оборудования (энергоблока) за часы учета рабочей мощности

, (5)

где N_мi - нагрузка электростанции, группы и подгруппы оборудования (энергоблока) за каждый из часов, в которые осуществляется контроль рабочей мощности, МВт;

n - количество контрольных измерений нагрузки в рабочие дни отчетного месяца.

3. Средняя за месяц установленная тепловая мощность турбоагрегатов (Гкал/ч) определяется по формуле, аналогичной (4).

Установленная тепловая мощность турбоагрегата соответствует номинальной мощности регулируемых отборов, противодавления и тепловой мощности конденсатора, используемого для подогрева сетевой или сырой воды (восполняющей потери в теплосети или в пароводяном цикле электростанции), и принимается по данным технического паспорта или акта перемаркировки.

При отсутствии данных по установленной тепловой мощности для теплофикационных турбоагрегатов ее значение

в Гкал/ч (ГДж/ч) определяется по формуле

(6)

где

- номинальные расходы пара соответственно производственного, теплофикационного отборов, противодавления и нерегулируемого отбора (сверх нужд регенерации), установленные заводом-изготовителем или проектом реконструкции (для турбоагрегатов с двумя и более регулируемыми отборами - номинальные расходы при условии включения всех отборов), т/ч;

i_по, i_то, i_пр - энтальпия пара регулируемых отборов (соответственно производственного, теплофикационного и противодавления) при номинальных значениях давления пара в соответствующем отборе и расхода свежего пара на турбоагрегат, ккал/кг (кДж/кг);

i_к.по, i_к.то, i_к.пр - энтальпия конденсата пара регулируемых отборов (соответственно производственного, теплофикационного и противодавления), соответствующая температуре, с которой он при номинальном режиме возвращается в тепловую схему турбоагрегата, ккал/кг (кДж/кг);

i_но - энтальпия пара нерегулируемого отбора, соответствующая параметрам пара в отборе при номинальном расходе свежего пара на турбоагрегат и номинальных его параметрах, ккал/кг (кДж/кг);

i_к.но - энтальпия конденсата пара нерегулируемого отбора, соответствующая температуре, с которой он при номинальном режиме возвращается в тепловую схему турбоагрегата, ккал/кг (кДж/кг);

D_кр - номинальный расход пара в конденсатор турбоагрегата, соответствующий номинальному расходу свежего и номинальным расходам пара в регулируемые (нерегулируемые, сверх нужд регенерации) отборы, при условии использования конденсатора для подогрева сетевой или сырой воды, восполняющей потери в теплосети или в пароводяном цикле электростанции, т/ч.

Установленная тепловая мощность нерегулируемых отборов конденсационных турбоагрегатов определяется по номинальной теплопроизводительности подключенных к ним теплофикационных установок или по максимальному (но не большему разрешенного заводом-изготовителем) значению отпуска пара внешним потребителям.

4. Число часов использования средней за отчетный месяц установленной электрической мощности

определяется по формуле

, (7)

где Э - выработка электроэнергии за отчетный месяц, тыс. кВт·ч (см. п. 44).

5. Число часов использования средней за отчетный месяц установленной тепловой мощности турбоагрегатов

рассчитывается, по формулам:

для групп и подгрупп оборудования с кодами 5, 10, 12, 21, 54, 57, 58 и 59

; (8)

для групп и подгрупп оборудования с кодами 1, 2, 3, 4, 6, 7, 8, 11, 16 и 17

; (9)

для электростанции в целом

, (10)

где Q_т - общий отпуск тепла из отборов турбин внешним потребителям и на собственные производственные нужды, Гкал (ГДж), определяемый в соответствии с п. 49;

- отпуск тепла внешним потребителям отработавшим паром турбин, Гкал (ГДж), определяемый в соответствии с п. 8.

6. Суммарное количество тепла, отпущенного внешним потребителям Q_от, определяется в соответствии с "Правилами учета тепловой энергии и теплоносителя" (М.: Изд-во МЭИ, 1995).

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Отпуск тепла внешним потребителям включает все его количество, отпущенное с паром различных параметров, сетевой и химически очищенной (обессоленной) водой, конденсатом и дистиллятом, за вычетом тепла, возвращенного в цикл с отработавшим паром, конденсатом, сетевой водой, а также исходной водой, восполняющей невозврат конденсата и потери сетевой воды.

К отпуску тепла внешним потребителям относится также отпуск его на хозяйственные нужды электростанции (отопление, вентиляция зданий, сооружений, находящихся на территории электростанции или на непосредственно примыкающей к ней территории, расход на которые не включается в собственные нужды или технологические потери тепла, связанные с его отпуском). Перечень составляющих расхода тепла на собственные нужды электростанции и технологических потерь тепла, связанных с его отпуском, приведен в приложении 5.

Качество возвращаемого потребителями пара и конденсата должно соответствовать требованиям договора, заключенного между потребителем и энергоснабжающей организацией. Возвращаемый пар или конденсат, не отвечающий по качеству договорным условиям, при отсутствии технической возможности использования его на энергоснабжающей организации, относится к невозврату.

При определении отпуска тепла внешним потребителям количество возвращаемого конденсата и его энтальпия должны определяться по показаниям средств измерения, установленных на границе раздела тепловых сетей энергоснабжающей организации и потребителя. Если средства измерения установлены не на границе раздела, то отпуск тепла определяется с учетом его потерь на участке сети от границы раздела до места установки средств измерения.

7. Отпуск тепла с горячей водой

связан с дополнительным расходом топлива, обусловленным затратами электроэнергии на перекачку сетевой воды, конденсата подогревателей и другие технологические нужды теплофикационной установки.

Количество тепла, отпущенного с горячей водой, определяется в соответствии с "Правилами учета тепловой энергии и теплоносителя" (М.: Изд-во МЭИ, 1995).

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

8. Под отпуском тепла отработавшим паром

понимается суммарный отпуск за счет пара, полностью или частично отработавшего в турбине: пара производственного и теплофикационного отборов, противодавления, нерегулируемых отборов и пара, поступившего в конденсатор. Отпуск тепла отработавшим паром турбин определяет выработку электроэнергии по теплофикационному циклу.

При определении значения отпуска тепла отработавшим паром необходимо учитывать следующее:

при отпуске внешним потребителям свежего или редуцированного пара от котлов отпуск тепла частично обеспечивается отборами турбин (нагрев возвращаемого конденсата и добавка воды, восполняющего его невозврат, в системе регенерации турбоагрегата);

если отпуск тепла от электростанции (подгруппы, группы оборудования) осуществляется только в виде горячей воды, подогреваемой только паром, частично или полностью отработавшим в турбине, в этом случае суммарный отпуск тепла внешним потребителям Q_от (п. 6) равен отпуску тепла с горячей водой

(п. 7) и равен отпуску тепла отработавшим паром

(п. 8);

отпуск тепла внешним потребителям частично может быть обеспечен утилизированным теплом продувочной воды котлов за счет нагрева сетевой воды в насосах.

Количество тепла, Гкал (ГДж), полученное водой за счет нагрева ее в сетевых и перекачивающих насосах, можно оценить по формуле

, (11)

где q_экв - физический эквивалент 1 МВт·ч, равный 0,86 Гкал/(МВт·ч) [3,6 ГДж/(МВт·ч)];

Э_сет - расход электроэнергии на сетевые (перекачивающие) насосы, тыс. кВт·ч;

- электромеханический КПД насосов, %.

Пример определения отпуска тепла отработавшим паром приведен в приложении 4.

9. Отпуск тепла пиковыми водогрейными котлами электростанции, относимый к данному энергоблоку, подгруппе, группе оборудования определяется по формуле

, (12)

где

- отпуск тепла внешним потребителям пиковыми водогрейными котлами, указываемый в графе 9 по строке с кодом 97, Гкал (ГДж);

(13)

(здесь Q_ПВК_-20 - выработка тепла брутто пиковыми водогрейными котлами, указываемая в графе 89 по строке с кодом 20, Гкал (ГДж);

- потери, связанные с отпуском тепла пиковыми водогрейными котлами, Гкал (ГДж);

- относительные потери, связанные с отпуском тепла пиковыми водогрейными котлами, %.

); (14)

G_св - расход сетевой воды через теплофикационную установку группы, подгруппы оборудования, энергоблока, тыс. т;

- энтальпия сетевой воды соответственно в подающем трубопроводе и за теплофикационной установкой группы, подгруппы оборудования, энергоблока, ккал/кг (кДж/кг).

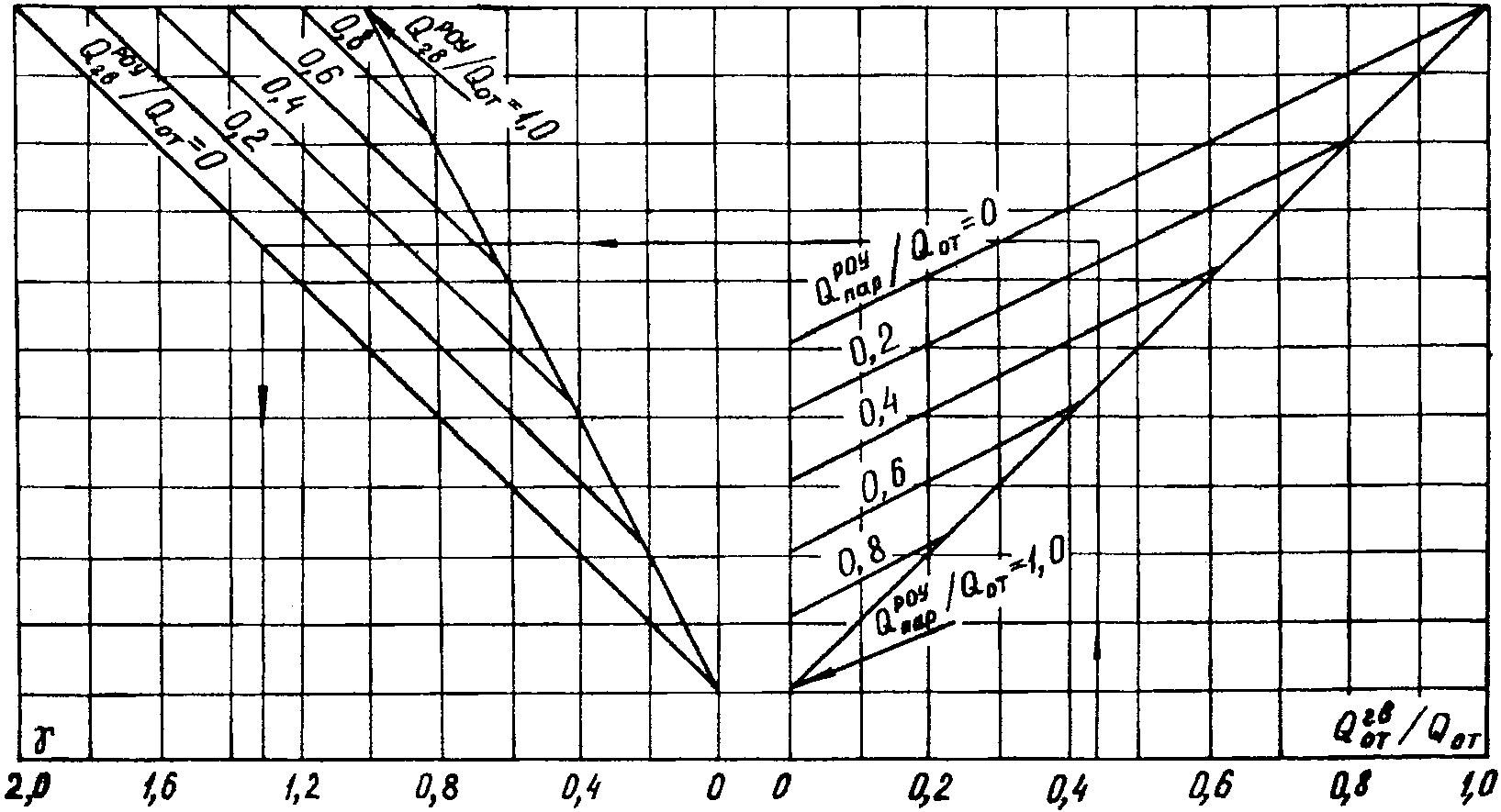

6 - 9. В отпуск тепла с горячей водой входит отпуск тепла от ПВК, а также частично или полностью может входить отпуск тепла отработавшим паром. В отпуск тепла отработавшим паром частично или почти полностью (кроме отпуска тепла за счет нагрева воды в сетевых насосах и за счет утилизации тепла продувочной воды котлов) может входить отпуск тепла с горячей водой. Поэтому отношение

(15)

может изменяться от 0,05 (при отпуске тепла только от энергетических котлов свежим или редуцированным паром с полным возвратом конденсата) до 1,98 (при отпуске тепла только с горячей водой и использовании для ее подогрева пара из отборов турбоагрегатов и пиковых водогрейных котлов).

Контроль правильности заполнения граф 7 - 9 макета 15506-1 можно осуществлять с помощью номограммы, изображенной на рис. П4.2 приложения 4.

10. Количество электроэнергии, отпущенной с шин электростанции, Э_от определяется как разность между количеством выработанной электроэнергии (п. 44) и расходом ее на собственные нужды электростанции (п. 30 и приложение 6).

Абзац исключен. - Изменение N 1, утв. Минтопэнерго России 15.05.1998.

11, 12. Расход тепла на собственные нужды турбоагрегатов

включает в себя составляющие, перечисленные в п. 1.1 приложения 5, и определяется на основании показаний приборов, балансовых расчетов или нормативов по отдельным видам расходов тепла на собственные нужды.

В расход тепла на собственные нужды котлов

включаются составляющие, перечисленные в п. 1.2 приложения 5.

В расход тепла на собственные нужды турбоагрегатов и котлов не включаются затраты тепла при их капитальных и средних ремонтах.

Если все оборудование подгруппы (группы) оборудования в течение всего месяца находилось в консервации или холодном резерве, то расходы тепла на поддержание его в этом состоянии включаются в расход тепла на собственные нужды других подгрупп оборудования (пропорционально соответственно расходам тепла на производство электроэнергии и выработке тепла энергетическими котлами).

(абзац введен Изменением N 1, утв. Минтопэнерго России 15.05.1998)

13. Номинальное значение расхода тепла на собственные нужды котлов

определяется по их энергетическим характеристикам при фактических нагрузках и значениях внешних факторов с корректировкой на плановые пуски котлов (см. приложение 7), их консервацию, поддержание в горячем резерве (при открытой компоновке) при отрицательных значениях температуры наружного воздуха.

14. В расход электроэнергии на насосы теплофикационной установки включаются составляющие, перечисленные в разд. 3 приложения 6.

15, 19. На основе результатов сведения пароводяного и теплового балансов электростанции определяются группы, подгруппы оборудования, энергоблоки, которые в конечном результате отдают

или принимают

переток тепла. Конечное значение перетока определяется как результирующая всех принимаемых и отдаваемых перетоков. Для каждой отдельной группы, подгруппы оборудования, каждого энергоблока за данный период может иметь место только одна из величин:

или

В первую очередь распределение общего расхода топлива между отпускаемыми электроэнергией B_э и теплом B_тэ производится для групп, подгрупп оборудования и энергоблоков, отдающих переток тепла

, (16)

где B - количество топлива в условном исчислении, сожженного энергетическими котлами (п. 92), т;

Э, Э_от - выработка и отпуск электроэнергии, тыс. кВт·ч;

- расход электроэнергии на собственные нужды, связанный с производством электроэнергии (п. 31), тыс. кВт·ч;

K_э - коэффициент отнесения затрат топлива энергетическими котлами на производство электроэнергии:

, (17)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

здесь Q_э - расход тепла на производство электроэнергии (п. 87) Гкал (ГДж);

- расход тепла на собственные нужды турбоагрегатов, Гкал (ГДж);

Q_от - суммарный отпуск тепла внешним потребителям, Гкал (ГДж);

- доли отпуска тепла, обеспечиваемые соответственно ПВК и за счет нагрева сетевой воды в насосах теплофикационной установки, %:

; (18)

; (19)

- относительная величина потерь, %, связанных с отпуском тепла от энергетических котлов (см. приложение 5);

, (20)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

- отпуск тепла ПВК, отнесенный к данной группе, подгруппе оборудования, данному энергоблоку (п. 9), Гкал (ГДж);

- см. формулу (11);

- технологические потери, связанные с отпуском тепла от энергетических котлов (см. приложение 5, п. 2), Гкал (ГДж);

- количество тепла, отданное в виде перетока, Гкал (ГДж);,

- увеличение расхода тепла на производство электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов, тыс. Гкал (тыс. ГДж):

, (21)

здесь

Q_т и Q_{отб i} - количество тепла, отпущенного внешним потребителям и на собственные нужды, Гкал (ГДж), от турбоагрегатов всего и из отборов (см. пояснения к пп. 49 - 51);

Q_конд, Q_ув - то же от конденсаторов всего, в том числе при работе с ухудшенным вакуумом (см. пояснения к п. 52);

- см. пояснения к п. 8;

- коэффициент ценности тепла, отпускаемого из каждого отбора и от конденсатора при работе с ухудшенным вакуумом:

, (22)

здесь i_о и i_{отб i} - энтальпия пара перед турбоагрегатом и в каждом из отборов, ккал/кг (кДж/кг);

- повышение энтальпии пара в промежуточном пароперегревателе (разность энтальпий пара перед ЦСД и за ЦВД турбоагрегата), ккал/кг (кДж/кг).

В числителе первой дроби формулы (22) член

применяется только для отборов, расположенных до промежуточного пароперегревателя, а в числителе второй дроби - только для отборов, расположенных за промежуточным пароперегревателем;

i₂_к - энтальпия пара в конденсаторе при фактической электрической мощности турбоагрегата, но при условии работы его в конденсационном режиме, ккал/кг (кДж/кг).

Для турбоагрегатов с противодавлением и ухудшенным вакуумом значение i₂_к условно принимается таким же, как и для конденсационных турбоагрегатов соответствующих параметров свежего пара;

K - коэффициент, зависящий от давления пара перед турбоагрегатом; его значение принимается следующим:

Давление пара перед турбоагрегатом, кгс/см²:	K
до 35 ......	0,25
90 ......	0,30
130 ......	0,40
240 ......	0,42

Значение

также определяется по формуле (22) с подстановкой в нее вместо i_{отб i} энтальпии пара в конденсаторе i_ув при работе турбоагрегата с ухудшенным вакуумом.

. (23)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Расход условного топлива, эквивалентный отданному перетоку тепла, т:

, (24)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где B_ПВК - расход условного топлива ПВК, отнесенный к данной группе, подгруппе оборудования, данному энергоблоку (п. 23), т.

Для групп, подгрупп оборудования и энергоблоков, принимающих переток тепла, расходы условного топлива, относимые на отпуск электроэнергии и тепла (т), определяются по формулам:

; (25)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

, (26)

где

- расход условного топлива, эквивалентный принятому перетоку тепла, т:

(27)

[здесь

- средний по электростанции удельный расход условного топлива на тепло, отдаваемое в виде перетоков, т/Гкал (т/ГДж)].

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: в нумерации имеется в виду пояснение показателя 20, а не 21.

16, 21. Фактические значения удельных расходов условного топлива на отпуск электроэнергии в_э (г/кВт·ч) и тепла в_тэ [кг/Гкал (кг/ГДж)] определяются по формулам

; (28)

. (29)

17, 18, 21, 22. Номинальные и нормативные значения удельных расходов топлива на отпуск электроэнергии

(г/кВт·ч) и тепла

[(кг/Гкал (кг/ГДж)] определяются на основе энергетических характеристик оборудования в соответствии с утвержденным для каждой электростанции макетом (алгоритмом расчета этих показателей), пример которого приведен в приложении 10.

Для текущего нормирования удельных расходов топлива АО-энерго до начала очередного года может установить для входящих в него электростанций дифференцированные по кварталам (месяцам) значения коэффициента резерва тепловой экономичности оборудования K_рj и степени его использования

Значение K_рj определяется по формуле

, (30)

где

- отклонение значения коэффициента резерва тепловой экономичности оборудования за каждый из кварталов (месяцев) от его среднегодового значения K_р (утвержденного в составе нормативных материалов); характер изменения

принимается в соответствии с характером изменения отклонения фактических показателей работы оборудования от их номинальных значений за отдельные кварталы (месяцы) предшествующего года.

Значение

для каждого из кварталов (месяцев) устанавливается исходя из сроков выполнения мероприятий по реализации резерва тепловой экономичности оборудования, приведенных в нормативно-технической документации (НТД) по топливоиспользованию.

Дифференцированные по кварталам (месяцам) значения коэффициентов резерва тепловой экономичности K_рj, а также степени их использования

устанавливаются с таким расчетом, чтобы выполнялись следующие условия:

; (31)

, (32)

где K_р и

- среднегодовые значения коэффициента резерва тепловой экономичности оборудования и степени его использования, утвержденные при пересмотре НТД по топливоиспользованию;

П_j - прогноз значения определяющего показателя (выработка тепла для энергетических и пиковых водогрейных котлов, отпуск электроэнергии) за отдельные кварталы (месяцы) года.

23, 24. Относимые к каждой i-ой группе оборудования общий расход топлива пиковыми водогрейными котлами B_{ПВК i} и расход ими газа

в условном исчислении (т) рассчитываются по формулам

(33)

(34)

где B_ПВК-97 и

- общий расход топлива пиковыми водогрейными котлами и расход ими газа в условном исчислении (т), указываемые по строке с кодом 97.

25 - 27. Указываются значения

[см. п. 15, 19, формулы (21) и (22)], эквивалентные отпуску тепла из производственного отбора и противодавления [при давлении пара более 3 кгс/см² (0,3 МПа)]

, из теплофикационного отбора и противодавления [при давлении пара 3 кгс/см² (0,3 МПа) и менее]

, а также общему отпуску тепла от конденсатора (при работе как с ухудшенным, так и нормальным вакуумом)

, тыс. Гкал:

. (35)

При затруднениях в получении достоверных фактических значений энтальпий пара для расчета коэффициентов ценности тепла допускается определять значения

[тыс. Гкал (тыс. ГДж)] на основе графических зависимостей энергетических характеристик турбоагрегатов:

для турбоагрегатов типа ПТ, работающих в режимах П или Т,

, (35.1)

где q_т - номинальное значение удельного расхода тепла на турбоагрегат, ккал/(кВТ·ч) [кДж/(кВт·ч)], при фактических значениях электрической мощности N_т (МВт), отпуска тепла из регулируемого отбора

или

[Гкал/ч (ГДж/ч)] и давления пара в отборе p_п или p_т (кгс/см²);

- то же, но при отсутствии отпуска тепла из регулируемого отбора (регулятор давления пара в отборе включен);

K_от - отношение по подгруппе оборудования отпуска тепла внешним потребителям отработавшим паром

к общему отпуску тепла из отборов турбоагрегатов Q_т;

для турбоагрегатов типа ПТ, работающих с отпуском тепла из обоих регулируемых отборов,

; (35.2)

, (35.3)

где q_т - номинальное значение удельного расхода тепла на турбоагрегат при фактических значениях N_т,

, p_п и p_т, ккал/(кВт·ч) [кДж/(кВт·ч)];

- то же, но при отсутствии отпуска тепла из производственного отбора;

- то же, но при отсутствии отпуска тепла из обоих отборов (регуляторы давления пара в отборах включены);

для турбоагрегатов типа ПР:

; (35.4)

; (35.5)

, (35.6)

где q_т - номинальное значение удельного расхода тепла на турбоагрегат, ккал/(кВт·ч) [кДж/(кВт·ч)], при фактическом значении электрической мощности N_т (МВт);

- номинальное значение удельного расхода тепла на турбоагрегат типа ПТ аналогичных параметров свежего пара, давлений пара в регулируемых отборах, расходов свежего пара и на входе в ЧСД при фактической электрической мощности турбины ПР, отсутствии отпуска тепла из регулируемых отборов (регуляторы давления пара в отборах включены);

- удельная теплофикационная выработка электроэнергии паром производственного отбора [кВт·ч/Гкал (кВт·ч/ГДж)] турбоагрегата типа Р при фактическом давлении пара в отборе;

для турбоагрегатов типа Р - аналогично турбоагрегатам типа ПР;

для турбоагрегатов с конденсацией пара всех типов при работе в режиме с ухудшенным вакуумом

, (35.7)

где

- абсолютное значение изменения мощности турбоагрегата (МВт) при переходе от режима работы с нормальным вакуумом к режиму с ухудшенным вакуумом; определяется по сетке поправок на изменение давления отработавшего пара при фактическом значении расхода пара в конденсатор;

N_тф - мощность турбоагрегата, развиваемая по теплофикационному циклу, МВт;

для турбоагрегатов всех типов, кроме турбоагрегатов с противодавлением, при отпуске тепла внешним потребителям из нерегулируемых отборов:

; (35.8)

; (35.9)

, (35.10)

где

- поправка к

на отпуск тепла из нерегулируемого отбора в количестве М Гкал/ч (ГДж/ч), %;

- то же, Гкал/ч (ГДж/ч);

- то же, ккал/(кВт·ч) [кДж/(кВт·ч)].

На основе найденных значений изменения расхода тепла на производство электроэнергии

при изменении отпуска тепла из отбора турбоагрегата от фактического значения

до нуля при необходимости определяется коэффициент ценности тепла пара данного отбора

. (35.11)

(введено Изменением N 1, утв. Минтопэнерго России 15.05.1998)

28. Указывается коэффициент увеличения расхода топлива энергетическими котлами на отпуск электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов

. Для первичного объекта и первичного интервала времени значение этого коэффициента определяется по формуле

. (36)

Для отчетного периода (месяц) и совокупности первичных объектов рассчитывается средневзвешенное значение коэффициента

. (37)

В качестве первичного объекта может быть принята подгруппа оборудования или энергоблок, а в качестве первичного интервала времени - месяц, сутки или смена.

(п. 28 в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

29. Указывается коэффициент увеличения расхода топлива энергетическими котлами на отпуск тепла при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов

. Для первичного объекта и первичного интервала времени значение этого коэффициента определяется по формуле (36).

. (37.1)

Если в качестве первичного объекта принята подгруппа оборудования, а в качестве первичного интервала времени месяц, то в макете 15506-1 по каждой из подгрупп оборудования значения коэффициентов

должны быть равны между собой.

(п. 29 в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

30. Суммарный расход электроэнергии на собственные нужды электростанции определяется по показаниям счетчиков трансформаторов собственных нужд. Если счетчики установлены на стороне низшего напряжения трансформаторов, то к их показаниям добавляются потери электроэнергии в трансформаторах, определенные расчетным путем.

Составляющие расхода электроэнергии на собственные нужды приведены в приложении 6.

Если все оборудование подгруппы (группы) оборудования в течение всего месяца находилось в консервации или холодном резерве, то расходы электроэнергии на поддержание его в этом состоянии включаются в расход электроэнергии на собственные нужды других подгрупп оборудования (пропорционально выработке электроэнергии).

(абзац введен Изменением N 1, утв. Минтопэнерго России 15.05.1998)

В расход электроэнергии на собственные нужды электростанции не включаются:

расходы электроэнергии, получаемой электростанцией из сетей АО-энерго или РАО "ЕЭС России" за периоды работы электростанции в режиме котельной (без выработки электроэнергии), а также нахождения ее в консервации или холодном резерве (отсутствуют выработка электроэнергии и отпуск тепла);

(абзац введен Изменением N 1, утв. Минтопэнерго России 15.05.1998)

потери электроэнергии в повышающих трансформаторах;

расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора;

расход электроэнергии на тиристорное и резервное возбуждение генераторов;

расход электроэнергии на механизмы базисного склада топлива, если на территории электростанции имеется дополнительный расходный склад;

расход электроэнергии на электродвигатели насосов подогревателей сетевой воды и перекачивающих насосов, установленных в теплосети вне территории электростанции;

расход электроэнергии на средний и капитальный ремонт оборудования, на механизмы центральных ремонтных мастерских электростанции;

расход электроэнергии на монтаж и предварительные испытания вновь установленного оборудования до вступления его в пусковой период;

затраты электроэнергии на механизмы районной котельной, входящей в состав электростанции;

расход электроэнергии на водоснабжение и освещение рабочих поселков, столовых и других непроизводственных и служебных помещений.

На электростанциях, являющихся филиалами АО-энерго, потери электроэнергии в повышающих (главных) трансформаторах и расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора, относятся к расходу электроэнергии на ее транспорт по электрическим сетям АО-энерго. На электростанциях федерального уровня потери электроэнергии в повышающих трансформаторах относятся к потерям электроэнергии в станционной электросети, а расход электроэнергии, связанный с работой генератора в режиме синхронного компенсатора, - к расходу электроэнергии на ее транспорт по электрическим сетям РАО "ЕЭС России.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Расход электроэнергии на собственные нужды районной котельной, входящей в состав электростанции или находящейся на самостоятельном балансе, и расходы электроэнергии, получаемой электростанцией из сетей АО-энерго или РАО "ЕЭС России" за периоды работы электростанции в режиме котельной (без выработки электроэнергии), а также нахождения ее в консервации или холодном резерве (отсутствуют выработка электроэнергии и отпуск тепла), относятся к расходам электроэнергии на производственные нужды АО-энерго или электростанции федерального уровня.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Суммарный расход электроэнергии на собственные нужды (тыс. кВт·ч) должен отвечать соотношению

, (38)

где

- расход электроэнергии на собственные нужды энергетических котлов (п. 39, приложение 6), тыс. кВт·ч;

- расход электроэнергии на собственные нужды турбоагрегатов (п. 35, приложение 6), тыс. кВт·ч;

Э_тепл - расход электроэнергии на насосы теплофикационной установки (приложение 6), тыс. кВт·ч;

Э_пар - дополнительный расход электроэнергии на собственные нужды, связанный с отпуском тепла в виде пара (приложение 6), тыс. кВт·ч.

31, 33. При отсутствии перетоков тепла между группами оборудования расходы электроэнергии на собственные нужды, тыс. кВт·ч, относимые на производство электроэнергии

и отпуск тепла

определяются по формулам:

; (39)

. (40)

При наличии перетоков тепла между группами оборудования (энергоблоками) расход электроэнергии на собственные нужды разделяется на расходы, относимые на производство электроэнергии и отпуск тепла, следующим образом:

определяются расходы электроэнергии, тыс. кВт·ч, на собственные нужды, связанные с выработкой тепла, отдаваемого в виде перетока каждой группой оборудования

; (41)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

рассчитываются расходы электроэнергии, тыс. кВт·ч, на собственные нужды, дополнительно относимые на производство электроэнергии и отпуск тепла каждой группой оборудования, принимающей перетоки тепла

, (42)

где

- средние по электростанции удельные затраты электроэнергии на отпуск тепла, отдаваемого в виде перетоков, тыс. кВт·ч/Гкал (тыс. кВт ч/ГДж);

определяются расходы электроэнергии, тыс. кВт·ч, относимые на производство электроэнергии

по формуле (39) и отпуск тепла

для каждой группы оборудования, отдающей переток:

; (43)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

определяются значения

, тыс. кВт·ч, для каждой группы оборудования, принимающей переток:

; (44)

. (45)

Таким образом, для каждой группы оборудования, отдающей переток, должно соблюдаться соотношение

, (46)

а для каждой группы, принимающей переток,

. (47)

При указанном распределении расходов электроэнергии на собственные нужды уравнение их баланса соблюдается только по ТЭС в целом:

. (48)

32, 34. Номинальные значения расходов электроэнергии на собственные нужды, относимых на производство электроэнергии

и отпуск тепла

определяются по формулам, аналогичным приведенным в п. 31, 33, исходя из номинальных значений расходов электроэнергии на собственные нужды турбоагрегатов

(п. 36), котлов

(п. 40) и на насосы теплофикационной установки

, определенных на основе энергетических характеристик.

35, 39. Суммарные фактические расходы электроэнергии на собственные нужды турбоагрегатов

и котлов

определяются на основе показаний электросчетчиков отдельных механизмов собственных нужд. Измеренные общестанционные расходы распределяются между подгруппами оборудования и суммируются с показателями электросчетчиков отдельных механизмов собственных нужд соответствующей подгруппы.

Составляющие расхода электроэнергии на собственные нужды ТЭС приведены в приложении 6.

36, 40. Номинальные значения расходов электроэнергии на собственные нужды турбоагрегатов

и котлов

определяются на основе энергетических характеристик и увеличиваются на значения затрат электроэнергии при плановых пусках оборудования (приложение 7).

37, 38, 41, 42. Фактические значения расходов электроэнергии на циркуляционные Э_цн и питательные электронасосы Э_пн определяются на основе показаний электросчетчиков, а номинальные

- на основе энергетических характеристик.

По энергоблокам, имеющим турбоприводы питательных насосов, в графах 41 и 42 указываются расходы электроэнергии на бустерные и пускорезервные насосы.

43. КПД брутто котлов, %, по прямому балансу определяется по формуле

, (49)

где

- выработка тепла брутто котлами (п. 89), Гкал (ГДж);

B - количество топлива в условном исчислении, сожженного котлами (п. 92), т;

Q_ут - теплота сгорания условного топлива, равная 7 Гкал/т (29,31 ГДж/т);

Q_вн - количество тепла, Гкал (ГДж), дополнительно (сверх химического тепла топлива) внесенного в топку и включающее в себя: тепло, полученное воздухом при его предварительном подогреве в калориферах Q_кф; физическое тепло предварительно подогретого топлива (мазута) Q_тл; тепло парового дутья ("форсуночного" пара) Q_ф; тепло пара, транспортирующего угольную пыль в топку Q_кп или поданного в топку при обдувке поверхностей нагрева Q_обд.п; тепло на испарение воды, поданной в топку для предотвращения образования оксидов азота

или при водяной обдувке и расшлаковке поверхностей нагрева Q_обд.в:

; (50)

(51)

при наличии измерения расхода пара на калориферы;

(52)

при отсутствии измерения расхода пара на калориферы;

; (53)

; (54)

; (55)

Q_обд.п = D_обд(i_обд.п - i_ух)10^-3; (56)

; (57)

Q_обд.в = G_обд(i_ух - i_обд.в)10^-3; (58)

D_кф - расход пара на калориферы, т;

i_кф, i_к.кф - энтальпия пара и конденсата калориферов, ккал/кг (кДж/кг);

B_нат,

- количество топлива в натуральном исчислении, сожженное котлами: всего, мазута, твердого, т;

- избыток воздуха на входе в воздухоподогреватель; с достаточной точностью может быть принят равным коэффициенту избытка воздуха в режимном сечении

(п. 104) для котлов с трубчатыми воздухоподогревателями и

для котлов с регенеративными вращающимися воздухоподогревателями;

- теплота сгорания рабочей массы топлива, ккал/кг (кДж/кг); при сжигании смеси топлив средняя теплота сгорания рассчитывается по формуле

; (59)

G_г,

- расход газа (тыс. м³) и его плотность (кг/м³);

W^р - влажность рабочей массы топлива, %;

K_пр - коэффициент пропорциональности; K = 1, если

выражается в ккал/кг, K = 4,187, если

выражается в кДж/кг;

- температура воздуха на входе в калорифер и выходе из него, °C;

t_тл - температура мазута, подаваемого в топку, °C;

C_тл - теплоемкость мазута при t_тл, ккал/(кг·°C) [кДж/(кг·°C)];

d_ф, d_кп,

- удельный расход пара, воды соответственно на распыл в форсунках 1 кг мазута, на транспорт пыли, полученной из 1 кг натурального топлива, и на подавление оксидов азота, образующихся при сжигании 1 кг топлива, кг;

- количество пара, израсходованного при охлаждении неработающих мазутных форсунок, т;

D_обд, G_обд - количество пара и воды, поданных в топку при обдувке поверхностей нагрева, т; определяется по количеству обдувочных аппаратов, длительности и периодичности обдувок, часовому расходу пара или воды на один обдувочный аппарат;

i_ф; i_кп; i_обд.п;

; i_обд.в - энтальпия пара и воды, используемых при распыле мазута, транспорте пыли высокой концентрации, обдувке поверхностей нагрева и подавлении оксидов азота, ккал/кг (кДж/кг);

i_ух - энтальпия водяного пара при давлении и температуре уходящих газов, ккал/кг (кДж/кг): при практических расчетах значения i_ух обычно принимается равным 600 ккал/кг (2512 кДж/кг).

3.1.2. Показатели турбоагрегатов

44. Количество электроэнергии, выработанной турбоагрегатами электростанции за отчетный период, определяется по показаниям счетчиков генераторов. Сюда включается также выработка электроэнергии агрегатами, находящимися в стадии пуска и наладки и еще не принятыми по акту в эксплуатацию.

Никаких поправочных коэффициентов к показаниям счетчиков генераторов, помимо постоянных коэффициентов, указанных на счетчиках, вводить не допускается.

При работе генератора с тиристорным или резервным возбуждением для схем питания возбудителей от трансформаторов собственных нужд количество произведенной соответствующим генератором электроэнергии должно быть уменьшено на имевшийся за отчетный период расход электроэнергии на возбудители, так как этот расход должен входить в потери генератора. В этом случае расход электроэнергии на собственные нужды, определенный по показаниям счетчиков трансформаторов собственных нужд, должен быть уменьшен на значение расхода электроэнергии на указанные возбудители.

45. Выработка электроэнергии по теплофикационному циклу представляет собой выработку электроэнергии паром, отбираемым из регулируемых и нерегулируемых отборов (противодавления) и от конденсаторов турбоагрегатов:

для целей теплоснабжения (пар внешним потребителям, на подогреватели сырой, химически очищенной, обессоленной, сетевой воды, отпуск тепла от конденсаторов как при работе с ухудшенным, так и с нормальным вакуумом) и на хозяйственные нужды;

на собственные нужды электростанции (за исключением ПТН и ТВД);

для передачи в тепловые схемы других турбоагрегатов (перетоки тепла).

Кроме этого в количество выработки по теплофикационному циклу включается также выработка электроэнергии паром регенеративных отборов турбоагрегата (в том числе и регулируемых), используемого для подогрева возвращаемого конденсата внешних потребителей пара, конденсата сетевых подогревателей, подогревателей сырой, химически очищенной и обессоленной воды, потребителей собственных и хозяйственных нужд, а также добавка, восполняющего невозврат конденсата от внешних и внутристанционных потребителей до температуры питательной воды.

Количество электроэнергии, выработанной по теплофикационному циклу, тыс. кВт·ч, определяется по формуле

(60)

где K - количество отборов, из которых отпускается пар для теплоснабжения, на собственные и хозяйственные нужды и другим потребителям сверх нужд регенерации;

i_о - энтальпия свежего пара, ккал/кг (кДж/кг);

D_{отб i} - количество пара, отпускаемого из каждого отбора (сверх регенерации), тыс. т;

- приращение энтальпии пара во вторичном пароперегревателе (для турбоагрегатов без промперегрева и для отборов из ЦВД до промперегревателя

принимается равным нулю), ккал/кг (кДж/кг);

i_{отб i} - - энтальпия пара каждого отбора, определяемая по фактическим значениям давления и температуры пара в отборе; при работе отбора в зоне влажного пара i_{отб i} определяется по энергетической характеристике турбоагрегата при фактическом давлении пара, ккал/кг (КДж/кг);

l - количество потоков конденсата, возвращаемого потребителями, и добавка, восполняющего невозврат, поступающих в тепловую схему турбоагрегата;

D_{рег j} - расход пара из отборов и противодавления турбоагрегата на регенерацию (нагрев до температуры питательной воды) каждого потока конденсата, возвращаемого от внешних и внутренних тепловых потребителей, и добавка, восполняющего невозврат (определяется по формуле (61), тыс. т;

- безразмерный коэффициент, определяемый для турбин с промежуточным перегревом пара по формуле (62);

- средневзвешенная по расходам энтальпия пара регенеративных отборов, участвующих в подогреве каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, ккал/кг (кДж/кг);

- электромеханический КПД турбоагрегата, %;

Э - выработка электроэнергии (п. 44), тыс. кВт·ч;

q_экв - физический эквивалент, равный 860 ккал/(кВт·ч) [3601 кДж/(кВт·ч)];

Э_{i ПТН}, Э_{i ТВД} - электроэнергия, эквивалентная внутренней мощности питательных турбонасосов и турбовоздуходувок (см. пояснения к п. 87), тыс. кВт·ч.

Расход пара на регенерацию каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, тыс. т, определяется по формуле

, (61)

где G_кj - расход каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, поступающих в тепловую схему турбины, тыс. т;

i_пв - энтальпия питательной воды за ПВД, ккал/кг (кДж/кг);

i_кj - энтальпия каждого потока конденсата и добавка в месте ввода его в линию основного конденсата турбоагрегата, ккал/кг (кДж/кг);

- повышение энтальпии воды в питательном насосе, ккал/кг (кДж/кг).

Безразмерный коэффициент для соответствующего потока конденсата, возвращаемого в тепловую схему турбин с промежуточным перегревом пара, определяется по формуле

, (62)

где

- энтальпия питательной воды за последним (по ходу питательной воды) ПВД, подключенным к ЧСД, ккал/кг (кДж/кг);

- средневзвешенная энтальпия пара регенеративных отборов (за исключением отборов из ЦВД), осуществляющих подогрев каждого потока конденсата, возвращаемого от потребителей, от i_кj до

, ккал/кг (кДж/кг).

Средневзвешенная энтальпия

для данной точки ввода в схему турбины конденсата, возвращаемого тепловыми потребителями, может быть с допустимой погрешностью принята постоянной, равной величине, определенной для расчетного номинального режима (при

). В случае отклонения фактической энтальпии возвращаемого потребителями конденсата i_кj от расчетной

указанная выше средневзвешенная энтальпия [ккал/кг (кДж/кг)] корректируется с учетом изменения расхода пара на регенеративный подогреватель, в который вводится возврат, на величину

, (63)

где i_отб,в; i_к,в - энтальпия, соответственно, пара, поступающего на регенеративный подогреватель, в который вводится возврат конденсата от потребителя, и конденсата греющего пара этого подогревателя, ккал/кг (кДж/кг).

Пример расчета значений

для производственного и теплофикационного отборов приведен в приложении 4.

Для тепловой схемы с предвключенной турбиной (рис. 1) выработка электроэнергии по теплофикационному циклу, тыс. кВт·ч, отнесенная к группе высокого давления, определяется по формуле

, (64)

где

- доля тепла, поступающего в коллектор среднего (низкого) давления от предвключенной турбины;

Э_тф₂ - выработка электроэнергии по теплофикационному циклу турбиной N 2 с учетом регенерации возвращаемого конденсата; определяется по формуле (60), МВт.

Рис. 1. Принципиальная тепловая схема ТЭС

с предвключенной турбиной

В случае, если котлы среднего давления не работали или отсутствуют, входящий в расчетную формулу коэффициент

равен 1.

46 - 48. Выработка электроэнергии по теплофикационному циклу на паре производственного отбора

, на паре теплофикационного отбора

и на тепле, отпущенном от конденсатора

, определяется по формуле (60) с подстановкой в нее соответствующих расходов и энтальпий пара.

В выработку электроэнергии по теплофикационному циклу паром производственного отбора включается выработка паром регулируемого отбора, а также противодавления и нерегулируемых отборов с давлением свыше 3 кгс/см² (0,3 МПа).

В выработку электроэнергии по теплофикационному циклу паром теплофикационного отбора включается выработка паром регулируемого отбора, а также противодавления и нерегулируемых отборов с давлением до 3 кгс/см² (0,3 МПа) включительно.

В выработку электроэнергии по теплофикационному циклу на тепле, отпущенном от конденсатора, включается выработка за счет тепла, отпущенного от конденсатора (встроенного пучка) турбоагрегата как при ухудшенном, так и при нормальном вакууме.

Пример расчета выработки электроэнергии по теплофикационному циклу приведен в приложении 4.

49. Общий отпуск тепла турбоагрегатами включает в себя отпуск тепла (с учетом связанных с ним потерь) из регулируемых и нерегулируемых отборов, противодавления и конденсатора:

внешним потребителям (включая потребителей хозяйственных нужд электростанции) с паром и горячей водой;

на собственные нужды электростанции;

с перетоками в тепловые схемы турбоагрегатов.

Общий отпуск тепла турбоагрегатами Q_т равен сумме отпуска тепла из производственного отбора Q_по, теплофикационного отбора Q_то и от конденсатора Q_конд:

Q_т = Q_по + Q_то + Q_конд. (65)

Пример расчета отпуска тепла из отборов турбоагрегата приведен в приложении 4.

50. Отпуск тепла, Гкал (ГДж), из производственного отбора с давлением пара более 3 кгс/см² определяется по формуле

, (66)

где

- суммарный расход пара производственного отбора, поступающего внешним потребителям, на пиковые подогреватели сетевой воды, на собственные и хозяйственные нужды электростанции, тыс. т;

i_п - энтальпия пара в камере производственного отбора, ккал/кг (кДж/кг);

m - число потоков конденсата пара производственного отбора и добавка, восполняющего невозврат, поступающих в тепловую схему турбоагрегата;

- расход каждого потока конденсата пара производственного отбора и добавка, восполняющего его невозврат, поступающих в тепловую схему турбоагрегата (возврат конденсата от внешних потребителей и от собственных нужд, конденсат пиковых подогревателей сетевой воды и т.п.), тыс. т;

- энтальпия каждого потока конденсата, возвращаемого от потребителей, и добавка, восполняющего невозврат, поступающих в регенеративный подогреватель (деаэратор), подключенный к производственному отбору (в общем случае указанные потоки конденсата могут предварительно подогреваться в системе регенерации турбины, при этом в качестве

принимается энтальпия подогретого в системе регенерации конденсата, поступающего в подогреватель, подключенный к производственному отбору).

В отпуск тепла из производственного отбора включается также отпуск его сверх нужд регенерации из нерегулируемых отборов.

51. Отпуск тепла из теплофикационных отборов с номинальным давлением 3 кгс/см² (0,3 МПа) и менее включает в себя:

отпуск тепла потребителям от подогревателей сетевой воды, обеспечиваемых паром этого отбора (или паром двух отборов для турбин с двухступенчатым подогревом сетевой воды);

отпуск тепла на собственные и хозяйственные нужды, а также на нагрев подпиточной воды теплосети;

расход тепла на нагрев добавка, восполняющего невозврат от потребителей пара производственного отбора и других отборов более высокого потенциала, чем теплофикационный, отпускающих тепло потребителям.

Отпуск тепла из теплофикационного отбора (суммарный двух отборов для турбин с двухступенчатым подогревом сетевой воды) определяется из расчета материального и теплового балансов соответствующих теплообменников или потребителей собственных нужд (см. приложение 4).

В отпуск тепла из теплофикационного отбора включается также отпуск его сверх нужд регенерации из нерегулируемых отборов.

52. Отпуск тепла от конденсатора Q_конд, Гкал (ГДж), определяется по расходу и нагреву в конденсаторе сетевой воды, а также сырой или циркуляционной воды (направляемых на химводоочистку для восполнения невозврата конденсата от потребителей пара, внутристанционных потерь пара, конденсата и питательной воды) при работе как с ухудшенным, так и нормальным вакуумом.

53. Указывается время работы турбоагрегата

в генераторном режиме с выработкой активной мощности (с момента включения генератора в сеть до его отключения).

54. Указывается время нахождения в резерве

, ч, каждого турбоагрегата и группы (сумма по отдельным турбоагрегатам), включая вращающийся резерв без выработки мощности (моторный режим).

55. Указывается время работы дубль-блоков с одним корпусом котла

, ч.

56. Резерв экономии топлива в условном исчислении, т, вследствие вынужденной (не связанной с диспетчерским графиком и плановым ремонтом) работы энергоблока с одним корпусом котла определяется по формуле

, (67)

где

- изменение номинального удельного расхода топлива при переходе с двухкорпусного на однокорпусный режим, определяемое по графику номинальных удельных расходов топлива, г/(кВт·ч);

Э_от, Э, Э_1к - соответственно полный отпуск и полная выработка электроэнергии энергоблоком за отчетный период, а также выработка электроэнергии за время вынужденной работы блока с одним корпусом котла, тыс. кВт·ч.

57. Указывается число всех (плановых и неплановых) пусков турбоагрегатов п_т.

58. К плановым пускам

относятся пуски турбоагрегатов или энергоблоков после плановых ремонтов и из резерва для покрытия диспетчерских графиков электрической и тепловой нагрузки. Все остальные пуски независимо от согласования останова с диспетчерской службой считаются неплановыми.

59. Для оборудования с поперечными связями здесь указывается резерв экономии топлива вследствие неплановых пусков турбоагрегатов. Он включает в себя суммарные эквивалентные затраты условного топлива, т, на все неплановые пуски турбоагрегатов за отчетный месяц:

, (68)

где B_{т пуск i} - эквивалентные затраты условного топлива на каждый неплановый пуск турбоагрегата, т. Их ориентировочные значения приведены в приложении 7 (табл. П7.4);

- количество неплановых пусков турбоагрегатов.

Суммарные эквивалентные затраты топлива на неплановые пуски энергоблоков целиком указываются в показателях котлов, поэтому по энергоблокам в графе 59 проставляются нули.

60. Давление свежего пара перед каждым турбоагрегатом определяется за отчетный период как среднеарифметическое значение.

Для энергоблоков, работающих на скользящем давлении, давление перед турбоагрегатом указывается без учета режима скользящего давления.

Значение давления свежего пара по подгруппе и группе турбоагрегатов определяется как средневзвешенное по расходу пара на отдельные турбоагрегаты.

61. В качестве номинального значения давления свежего пара перед турбоагрегатом указывается значение, установленное заводом-изготовителем или утвержденное для данной электростанции Департамент электрических станций РАО "ЕЭС России".

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

62. Резерв экономии топлива в условном исчислении, т, вследствие отклонения фактического давления свежего пара от номинального значения определяется по формулам:

для конденсационных энергоблоков

; (69)

для теплофикационных энергоблоков

; (70)

где

- к.п.д. нетто котлов и коэффициент теплового потока, %; их фактические значения определяются по формулам, аналогичным приведенным в пп. 3.5 и 3.6 приложения 10.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

для турбоагрегатов подгрупп оборудования с поперечными связями

, (71)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

- удельный расход топлива на отпуск электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, г/(кВт·ч);

- отпуск электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, тыс. кВт·ч;

- поправка к расходу тепла на производство электроэнергии на отклонение давления свежего пара перед турбоагрегатом от номинального значения, определяемая по энергетической характеристике турбоагрегата, %;

;

- то же к удельному расходу тепла на производство электроэнергии, ккал/(кВт·ч);

Э^та, Э^пг - выработка электроэнергии энергоблоком, подгруппой оборудования с поперечными связями, тыс. кВт·ч;

- удельный расход тепла на производство электроэнергии подгруппой оборудования с поперечными связями, ккал/(кВт·ч).

Для турбоагрегатов с противодавлением резерв экономии условного топлива, т, вследствие отклонения давления свежего пара от номинального значения обусловливается необходимостью замещения недовыработки электроэнергии по теплофикационному циклу конденсационной выработкой:

, (72)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

- недовыработка электроэнергии противодавленческим турбоагрегатом из-за отклонения давления свежего пара от номинального значения (см. пояснения к п. 65), тыс. кВт·ч;

- средний относительный прирост расхода тепла брутто на выработку электроэнергии по конденсационному циклу для замещающей подгруппы на электростанции или в энергосистеме, Гкал/(МВт·ч) [ГДж/(МВт·ч)];

- относительный прирост по теплофикационному циклу, который может быть принят равным 0,87 Гкал/(МВт·ч) [3,64 ГДж/(МВт·ч)];

- средний КПД брутто котлов замещающей подгруппы оборудования, %.

63. Давление пара в камере регулируемого производственного отбора или противодавлении турбины P_п определяется за отчетный период как средневзвешенное по тепловой нагрузке отбора (при отсутствии резких колебаний графика тепловой нагрузки давление допускается определять как среднеарифметическое).

Для конденсационных турбоагрегатов указывается давление в камере того нерегулируемого отбора (с давлением выше 3 кгс/см²), из которого осуществляется отпуск пара внешним потребителям, на собственные или хозяйственные нужды.

64. Номинальное давление пара в производственном отборе

определяется как минимально необходимое, обеспечивающее заданное потребителем давление с учетом номинальных потерь давления в трубопроводах и режима работы турбоагрегата.

При отпуске тепла из нерегулируемого отбора номинальное значение давления в нем указывается равным фактическому.

65. Резерв экономии топлива

вследствие отклонения фактического давления пара в регулируемом производственном отборе турбоагрегата от номинального значения определяется по формуле

, (73)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

- пп. 16, 10;

- недовыработка электроэнергии турбоагрегатом по теплофикационному циклу вследствие повышенного по сравнению с номинальным давления в регулируемом отборе, тыс. кВт·ч;

;

- относительные приросты расхода тепла брутто на выработку электроэнергии турбоагрегатом по конденсационному и теплофикационному циклам, Гкал/(МВт·ч)[ГДж/(МВт·ч)];

- см. пояснения в п. 87.

В общем случае недовыработка электроэнергии по теплофикационному циклу

может быть подсчитана как разность значений выработки по теплофикационному циклу, определенных по формуле (60) с подстановкой номинального и фактического значений энтальпий свежего пара и пара отборов.

66. Давление пара в камерах регулируемых теплофикационных отборов P_т определяется за отчетный период как средневзвешенное по тепловой нагрузке отборов.

По турбоагрегатам с двухступенчатым подогревом сетевой воды (Т-250-240; на давление свежего пара 130 кгс/см²: типа Т мощностью 50, 55, 100, 110, 120, 175, 180, 185 МВт; типа ПТ мощностью 50, 80, 135 МВт и др.) указывается давление в верхнем отборе при двухступенчатом режиме и в нижнем - при одноступенчатом режиме подогрева сетевой воды.

Для конденсационных турбоагрегатов указывается давление в камере того нерегулируемого отбора (с давлением менее 3 кгс/см²), из которого осуществляется отпуск тепла внешним потребителям, на собственные или хозяйственные нужды.

67. Номинальное давление пара в теплофикационных отборах

определяется исходя из заданной температуры прямой сетевой воды с учетом температурных напоров сетевых подогревателей, определенных по энергетическим характеристикам, и номинальных потерь давления в паропроводах. В ряде случаев номинальное давление пара в теплофикационных отборах определяется исходя из условий подачи пара на деаэраторы 1,2 кгс/см².

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

68. Резерв экономии топлива

вследствие отклонения давления пара в регулируемом теплофикационном отборе от номинального значения определяется по формуле, аналогичной формуле (73).

69. Расход свежего пара на турбоагрегаты D_о определяется на основе результатов непосредственных измерений и сведения пароводяного баланса электростанции (подгруппы, группы оборудования).

70. Температура свежего пара перед турбиной t_о определяется за отчетный период как среднеарифметическая величина.

71. В качестве номинального значения температуры свежего пара перед турбоагрегатом

указывается значение, установленное заводом-изготовителем или утвержденное для данной электростанции Департамент электрических станций РАО "ЕЭС России".

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

72. Резерв экономии топлива

вследствие отклонения температуры свежего пара от номинального значения рассчитывается по формулам, аналогичным (69 - 72).

73. Температура пара после промперегрева

определяется за отчетный период как среднеарифметическая величина.

74. В качестве номинального значения температуры пара после промперегрева

указывается значение, установленное заводом изготовителем, определенное по энергетической характеристике или утвержденное для данной электростанции Департамент электрических станций РАО "ЕЭС России".

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

75. Резерв экономии топлива

вследствие отклонения фактической температуры пара после промперегрева от номинального значения рассчитывается по формулам, аналогичным (69 - 72).

76. Давление отработавшего пара в конденсаторе P₂ [кгс/см² (кПа)] каждого турбоагрегата измеряется с помощью датчиков абсолютного давления или определяется по показаниям вакуумметра и барометра по формуле

, (74)

где P_б - показания барометра, мм рт. ст.;

H - показания вакуумметра (подключенного к горловине конденсатора), мм рт. ст.;

K_р - коэффициент перевода, равный 735,6 мм рт. ст/(кгс/см²) (7,5 мм рт. ст/кПа).

Давление отработавшего пара по группе оборудования определяется как средневзвешенное по конденсационной выработке электроэнергии из средних значений давлений по каждому турбоагрегату.

77. Номинальное значение давления пара в конденсаторе

определяется по характеристикам конденсаторов турбоагрегатов:

при расходе охлаждающей воды, обеспечивающем максимальную мощность нетто турбоагрегатов подгруппы оборудования;

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

при паспортной поверхности охлаждения эксплуатационно чистого конденсатора;

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

при фактической температуре охлаждающей воды для прямоточных систем циркуляционного водоснабжения, а для оборотных систем - при нормативной температуре, определяемой в соответствии с "Указаниями по нормированию показателей работы гидроохладителей в энергетике" (М.: СПО Союзтехэнерго, 1982).

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

78. Резерв экономии топлива

вследствие отклонения фактического давления пара в конденсаторе турбоагрегата от номинального значения (из-за недостаточного количества охлаждающей воды и повышенного температурного напора) рассчитывается по формуле

, (75)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

см. пояснения к пп. 87, 44;

- пп. 16, 10, 53;

- поправка на отклонение давления отработавшего пара конденсационного или теплофикационного турбоагрегата, Гкал/ч (ГДж/ч);

; (76)

- изменение мощности, соответствующее отклонению давления в конденсаторе от номинального, МВт;

- первый и второй относительные приросты тепла на производство мощности брутто по конденсационному циклу турбоагрегата, Гкал/(МВт·ч) [ГДж/(МВт·ч)].

При средней мощности турбоагрегата, большей той, при которой происходит излом характеристики, т.е. соответствующей второму относительному приросту, следует учитывать оба слагаемых формулы (76), а при меньшей - только первое слагаемое.

Значения относительного прироста определяются по энергетическим характеристикам. Изменение мощности

определяется по сетке поправок на вакуум.

79, 80. Указывается средняя температура охлаждающей воды (°C) на входе в конденсатор t₁ и выходе из него t₂.

81. Температурный напор

в конденсаторе турбоагрегата (°C) определяется по формуле

, (77)

где t_к - температура насыщения пара при фактическом давлении в конденсаторе, °C;

t₂ - температура охлаждающей воды после конденсатора, °C.

82. Номинальное значение температурного напора

в конденсаторе турбоагрегата (°C) определяется по его характеристике.

83. Резерв экономии топлива

вследствие отклонения фактического температурного напора в конденсаторе турбоагрегата от номинального значения определяется согласно рекомендациям п. 78 и учитывает изменение давления в конденсаторе

, обусловленное повышением температуры насыщения в нем на значение

84. Указывается средневзвешенное значение температур питательной воды за ПВД (после обвода) и в линии холодного питания, t_пв (°C).

85. Номинальное значение температуры питательной воды (за ПВД)

определяется по энергетическим характеристикам турбоагрегатов.

86. Резерв экономии топлива

вследствие отклонения фактической температуры питательной воды от номинального значения определяется по формулам, аналогичным (69 - 72). В формулы подставляются определяемые по энергетическим характеристикам турбоагрегатов поправки на недогрев питательной воды в ПВД -

, а также недовыработка электроэнергии турбоагрегатом с противодавлением из-за недогрева питательной воды -

Резерв экономии топлива, обусловленный работой турбоагрегата с отключенными ПВД, также рассчитывается по формулам (69 - 72) с подстановкой в них поправок на отключение группы ПВД. Для теплофикационных турбоагрегатов расчет ведется по формуле (73), в которую подставляется значение

, равное

, (78)

где i_о - энтальпия свежего пара, ккал/кг (кДж/кг);

i_{ПВД j} - энтальпия пара отбора, подаваемого на каждый из ПВД, ккал/кг (кДж/кг);

D_{ПВД j} - расчетный расход пара на каждый из ПВД за период их простоя (расход, который имел бы место при их работе), т;

q_экв - см. пояснения к формуле (11).

87. Удельный расход тепла брутто на производство турбоагрегатом электроэнергии q_т (ккал/(кВт·ч) [кДж/кВт·ч]) определяется по формуле

, (79)

где

- сумма расходов тепла на выработку электроэнергии Q_э и на турбоприводы питательных насосов Q_ПТН и воздуходувок Q_ТВД, работающих на паре отборов турбоагрегатов, Гкал (ГДж).

, (80)

здесь D_о - расход свежего пара, поступающего на турбоагрегат, тыс. т;

i_о - энтальпия свежего пара перед турбиной, ккал/кг (кДж/кг);

D_пп - расход пара, поступающего во вторичный (промежуточный) перегреватель, тыс. т;

- энтальпия пара соответственно на входе в ЦСД (после промперегрева) и на выходе из ЦВД (до промперегрева), ккал/кг (кДж/кг);

G_впр - расход питательной воды на впрыск во вторичный пароперегреватель, тыс. т;

i_впр - энтальпия питательной воды, поступающей на впрыск, ккал/кг (кДж/кг);

G_пв - расход питательной воды, тыс. т;

i_пв - энтальпия питательной воды, ккал/кг (кДж/кг);

Q_т - см. п. 49;

Q_пр - количество тепла, поступившее в тепловую схему турбины с другими потоками: выпаром расширителей непрерывной продувки, концентратом продувочной воды котлов, охлаждения установок дробеочистки, леток, горелок, котлов, при растопках котлов с перетоками и др., Гкал (ГДж);

Э - выработка электроэнергии турбоагрегатом, тыс. кВт·ч;

Э_{i ПТН}, Э_{i ТВД} - электроэнергия, эквивалентная внутренней мощности турбоприводов, соответственно питательных насосов и воздуходувок для энергоблоков, оснащенных ПТН и ТВД, тыс. кВт·ч.

При отсутствии на паропроводах холодного промперегрева измерительного сужающего устройства значение D_пп может быть определено по данным типовых энергетических характеристик [D_пп = f(D_о)] или по экспериментальным зависимостям

от фактического давления в регулирующей ступени ЦСД. В зависимости от конкретной тепловой схемы необходимо учесть наличие отпуска пара из тракта вторичного перегрева на собственные нужды или внешним потребителям.

Значения Э_{i ПТН} и Э_{i ТВД} при наличии измерения расхода пара на ПТН и ТВД определяются для противодавленческого и конденсационного турбоприводов соответственно по формулам (тыс. кВт·ч):

; (81)

, (82)

где K_пу - коэффициент, учитывающий протечки пара через переднее уплотнение турбопривода (принимается по паспортным данным или по результатам испытаний в пределах 0,99 - 0,995);

D_{ПТН,ТВД} - расход пара на турбопривод ПТН и ТВД, тыс. т;

- энтальпия пара, поступающего на ПТН или ТВД, ккал/кг (кДж/кг);

- энтальпия пара на выхлопе противодавленческого турбопривода ПТН и ТВД, ккал/кг (кДж/кг);

q_экв - см. пояснения к формуле (11);

- тепло, отдаваемое отработавшим паром в конденсаторе конденсационного турбопривода ПТН или ТВД, ккал/кг (кДж/кг);

- энтальпия конденсата в конденсаторе турбопривода ПТН, ТВД, ккал/кг (кДж/кг).

Усредненное значение

(определяемое как

, где i^" - энтальпия отработавшего пара в конденсаторе турбопривода ПТН) устанавливается по результатам испытаний или на основе заводских данных в пределах 530 - 550 ккал/кг (2220 - 2300 кДж/кг).

При отсутствии измерения расхода пара на ПТН значение Э_{i ПТН} (тыс. кВт·ч) можно определять по формуле

, (83)

где N_{i ПТН} - среднее за отчетный период значение внутренней мощности, определяемой из графика N_{i ПТН} = f(G_пв) энергетической характеристики турбоагрегата, тыс. кВт;

- время работы турбонасоса, ч.

Расход тепла на турбопривод питательного насоса (воздуходувки) определяется по формуле

(84)

В среднем по подгруппе (группе) оборудования значение

определяется как средневзвешенная величина

. (85)

Формула (80), используемая при определении q_т, не соответствует тепловому балансу турбоагрегата: ее расходная часть содержит (в члене Q_т), а приходная часть не содержит подвода тепла за счет повышения энтальпии воды в питательном насосе. В результате значение q_т является заниженным по сравнению с реальными (физическими) затратами тепла.

Необходимость использования формулы (80) обусловлена тем, что ее применяют заводы-изготовители, на ее базе рассчитаны значения q_т для типовых и индивидуальных энергетических, характеристик турбоагрегатов всех типов (кроме типа P).

Значение q_т для турбоагрегатов с противодавлением и с ухудшенным вакуумом также должно соответствовать формулам (79) и (80), несмотря на то, что оно в ряде случаев будет ниже теоретического [860 ккал/(кВт·ч)]. Это обеспечивает единый подход к определению q_т для турбоагрегатов всех типов, облегчает составление теплового баланса подгруппы (группы) оборудования при наличии в ней турбоагрегатов с противодавлением и с ухудшенным вакуумом.

88. Номинальное значение удельного расхода тепла брутто турбоагрегатом на производство электроэнергии

(ккал/(кВт·ч) [кДж/(кВт·ч)]) определяется для средних за период электрической и тепловой нагрузок по энергетической характеристике для номинальных значений параметров свежего пара и давлений в регулируемых отборах и в конденсаторе (см. пп. 61, 64, 67, 71, 74 и 77).

При определении значения

должны быть учтены:

работа энергоблока на скользящем давлении свежего пара;

работа турбины дубль-блока с одним корпусом котла по диспетчерскому графику;

плановые пуски энергоблока (см. приложение 7);

старение оборудования.

Поправка к исходно-номинальному значению удельного расхода тепла на производство турбоагрегатом электроэнергии

на его старение

, ккал/(кВт·ч) [кДж/(кВт·ч)], рассчитывается по формуле

, (86)

где l - коэффициент износа, принимаемый равным 0,0025 для турбоагрегатов, работающих с противодавлением и ухудшенным вакуумом, и 0,0085 для остальных турбоагрегатов, %/1000 ч;

- продолжительность работы турбоагрегата (в часах) на конец отчетного периода (отработавшего с начала эксплуатации более 35 тыс. ч) от даты составления энергетических характеристик. Если продолжительность работы с начала эксплуатации, равная 35 тыс. ч, достигается в течение отчетного периода, то вместо

принимается значение

, при этом имеется в виду, что

- продолжительность работы турбоагрегата от начала эксплуатации до конца отчетного периода, ч.

Если для турбоагрегатов, работающих с противодавлением или ухудшенным вакуумом, исходно-номинальное значение удельного расхода тепла на производство электроэнергии

рассчитано исходя из физического эквивалента q_экв [860 ккал/(кВт·ч) [3600 кДж/кВт·ч)] и потерь тепла через концевые уплотнения и изоляцию турбоагрегата

[Гкал/ч (ГДж/ч)], т.е.

, (87)

то его номинальное значение

следует определять по формуле

, (88)

где

- расход пара на турбоагрегат, т/ч;

- указанное в условиях построения энергетической характеристики турбоагрегата повышение энтальпии воды в питательном насосе ккал/кг (кДж/кг).

3.1.3. Показатели котлов

89. Выработка тепла брутто котлом, Гкал (ГДж), определяется по формуле

, (89)

где D_пе - количество выработанного перегретого пара, тыс. т;

D_пп - расход пара на входе в промежуточный пароперегреватель котла (при отсутствии на паропроводах холодного промперегрева измерительного органа значение D_пп определяется в соответствии с пояснениями к п. 87), тыс. т;

G_пр - количество продувочной воды, тыс. т;

G_впр - расход воды на впрыск во вторичный пароперегреватель, тыс. т;

i_пе - энтальпия перегретого пара, ккал/кг (кДж/кг);

i_пв - энтальпия питательной воды, ккал/кг (кДж/кг);

- энтальпия пара, поступающего во вторичный пароперегреватель котла и выходящего из него, ккал/кг (кДж/кг);

i_пр - энтальпия котловой воды, ккал/кг (кДж/кг);

i_впр - энтальпия впрыскиваемой во вторичный пароперегреватель питательной воды, ккал/кг (кДж/кг);

- тепло, отпущенное котлом с насыщенным паром, воздухом или водой (включая сетевую воду теплофикационных экономайзеров) на сторону или на собственные нужды, а также тепло постоянно действующих пробоотборных точек и солемеров, Гкал (ГДж).

90. Указывается расход питательной воды на котлы G_пв за отчетный месяц (тыс. т).

91. Время работы котла для электростанций с поперечными связями должно определяться с момента подключения котла к магистрали свежего пара и до момента отключения от нее, а для блочных схем - с момента включения генератора в сеть и до его отключения.

92 - 95. Указывается количество топлива в условном исчислении (т) на отпуск электроэнергии и тепла (технологические нужды), определенное в соответствии с "Методическими указаниями по организации учета топлива на тепловых электростанциях: РД 34.09.105-96" (М.: СПО ОРГРЭС, 1997): суммарное B, газообразного B_г, жидкого B_м и твердого B_тв. Оно соответствует количеству сожженного котлами топлива, за исключением израсходованного во время средних и капитальных ремонтов, а также при опробованиях, регулировках и испытаниях вновь вводимого оборудования до принятия его в эксплуатацию по акту.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Расход мазута в условном исчислении определяется по расходу и теплоте сгорания рабочей (при фактической влажности обводненного мазута, поступающего на производство) массы.

При необходимости расход

, т, и низшая теплота сгорания

, ккал/кг (кДж/кг), с влажностью

могут быть пересчитаны на массу с влажностью

по формулам:

; (90)

, (91)

где K_пр - см. п. 43.

Если на электростанции нет непосредственных измерений расхода топлива на каждый котел (подгруппу, группу котлов), то общее количество топлива распределяется между ними пропорционально расходам, определенным по обратному балансу или на основе косвенных показателей: количества и продолжительности работы систем пылеприготовления, горелок, форсунок.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

96, 97. Указывается количество пусков котлов: общее п_к и плановых

98. По оборудованию с поперечными связями здесь указывается резерв экономии топлива вследствие неплановых пусков котлов

. Он является суммой эквивалентных затрат топлива в условном исчислении (т) на все неплановые пуски котлов за отчетный месяц:

, (92)

где B_{к пуск i} - эквивалентные затраты условного топлива на каждый неплановый пуск котла, т. Их ориентировочные значения приведены в приложении 7 (табл. П7.5);

- количество неплановых пусков котлов.

По энергоблокам здесь указывается резерв экономии топлива вследствие неплановых пусков энергоблоков в целом (турбоагрегатов и котлов). Он представляет собой сумму эквивалентных затрат топлива в условном исчислении (т) на все неплановые пуски энергоблоков за отчетный месяц

, (93)

где B_{пуск i} - суммарные эквивалентные затраты топлива на каждый неплановый пуск энергоблока. Их нормативные значения приведены в приложении 7 (табл. П7.1, П7.2 и П7.3).

99. Температура холодного воздуха t_хв измеряется в потоке холодного воздуха на стороне всасывания дутьевого вентилятора до врезки линии рециркуляции. В случае установки калориферов во всасывающем коробе дутьевого вентилятора измерение температуры холодного воздуха должно быть осуществлено до калорифера.

100. Указывается температура воздуха

на входе в воздухоподогреватель котла (°C).

101. Температура уходящих газов t_ух измеряется в сечении газохода за последней поверхностью нагрева котла (включая теплофикационные экономайзеры, газовые испарители, подогреватели основного конденсата турбин и пр.).

Для котлов, работающих на газе и мазуте, учет потери тепла с уходящими газами рекомендуется осуществлять по значениям температуры газов и избытка воздуха в них, измеренным за дымососом. В этом случае температура газов за последней поверхностью нагрева (t_ппн, °C) определяется по формуле

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

, (94)

где

- понижение температуры уходящих газов при фактических присосах воздуха в дымососы.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Нагрев газов в дымососах может быть определен также по рис. 2.

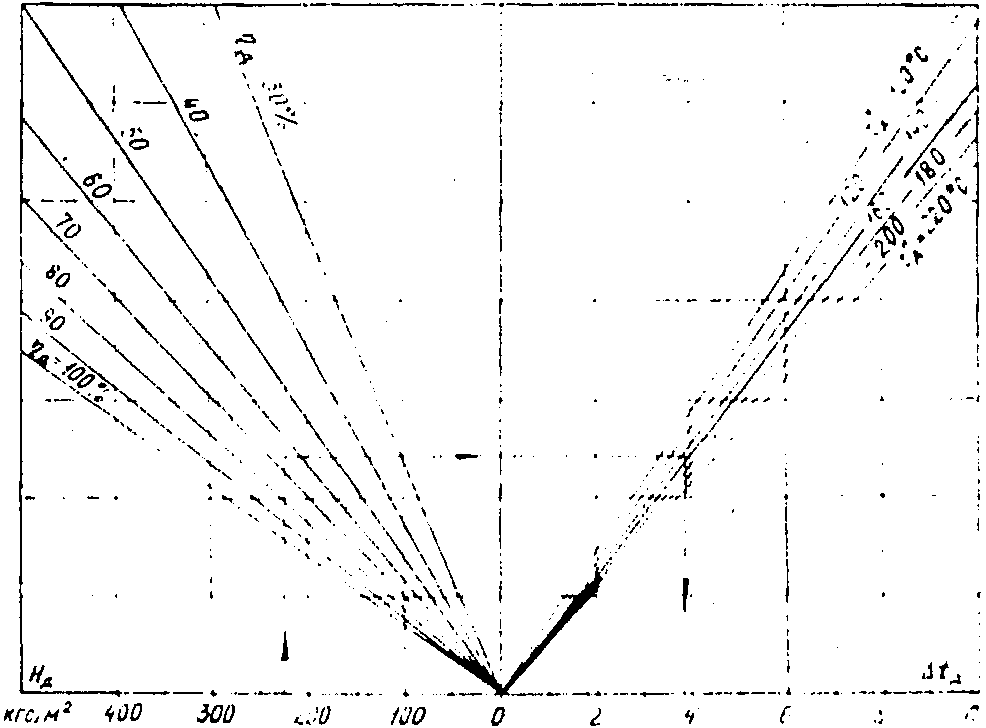

Рис. 2. Номограмма для определения нагрева уходящих газов

в дымососах

102. Номинальное значение температуры уходящих газов

определяется по формуле

(95)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Коэффициент

является удельной поправкой к температуре уходящих газов на изменение температуры воздуха на входе в воздухоподогреватель при постоянном расходе воздуха через него (отсутствие предварительного подогрева воздуха или подогрев его в калориферах). Коэффициент

является удельной поправкой к температуре уходящих газов на изменение нагрева воздуха за счет его рециркуляции при неизменной температуре воздуха на входе в воздухоподогреватель.

Коэффициент K₃ учитывает влияние изменения температуры питательной воды на температуру уходящих газов.

Коэффициенты K₄ и K₅ являются удельными поправками к температуре уходящих газов на изменение доли рециркуляции дымовых газов r (%) и отпуска тепла от экономайзера низкого давления (газового испарителя)

[Гкал/ч (ГДж/ч)].

Значения коэффициентов K₁...K₅ должны быть определены экспериментально или на основе тепловых расчетов.

В зависимости от конструкции котла, его нагрузки, вида сжигаемого топлива значения коэффициентов K₁...K₄ составляют:

K₁ = 0,5...0,8;

K₂ = -0,2...-0,45;

K₃ = 0,1...0,25;

K₄ = 0,05...0,6.

Коэффициент K₅ имеет отрицательное значение: оно изменяется в широких пределах в зависимости от номинальной теплопроизводительности котла.

В составе

может быть учтено изменение температуры уходящих газов за счет изменения влажности топлива, соотношения сжигаемых в смеси видов (или марок) топлив, впрыска воды в топку для подавления оксидов азота, а также других объективных факторов.

Если температура воздуха перед воздухоподогревателем

превышает установленное исходное значение, то корректировка

на изменение

не производится.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

103. Резерв экономии условного топлива

вследствие отклонения фактической температуры уходящих газов от номинального значения определяется по формуле (т)

, (96)

где B - расход условного топлива рассматриваемым котлом, т;

- номинальное значение КПД брутто котлов по обратному балансу при средней за рассматриваемый период нагрузке, %;

- увеличение потери тепла с уходящими газами, вызванное повышенной температурой уходящих газов, %.

Значение

, %, определяется по формуле

(97)

где

- коэффициент избытка воздуха в уходящих газах в сечении измерения их температуры (за последней поверхностью нагрева или перед дымососом), определяемый по энергетической характеристике котла);

в - коэффициент, зависящий от сорта и приведенной влажности топлива (табл. 2);

- номинальное значение потери тепла с уходящими газами, %.

Таблица 2

Топливо	к	с	в
Антрациты, полуантрациты, тощие угли	3,5 + 0,02 W^пK_пр	0,32 + 0,04 W^пK_пр	0,12
Каменные угли	3,5 + 0,02 W^пK_пр	0,4 + 0,04 W^пK_пр	0,14 при W^пK_пр < 2 0,12 + 0,014 W^пK_пр при W^пK_пр >= 2
Бурые угли	3,46 + 0,021 W^пK_пр	0,51 + 0,042 W^пK_пр	0,16 + 0,11 W^пK_пр
Сланцы	3,45 + 0,021 W^пK_пр	0,65 + 0,043 W^пK_пр	0,19 + 0,012 W^пK_пр
Торф	3,42 + 0,021 W^пK_пр	0,76 + 0,044 W^пK_пр	0,25 + 0,01 W^пK_пр
Мазут, нефть	3,495 + 0,02 W^пK_пр	0,44 + 0,04 W^пK_пр	0,13
Природные газы	3,53	0,60	0,18
Попутные газы	3,52	0,62	0,18
- приведенная влажность топлива; K_пр - см. п. 43.

104. Указывается коэффициент избытка воздуха в режимном сечении - в точке с температурой газов не выше 600 °C.

Коэффициент избытка воздуха в дымовых газах подсчитывается по формулам:

; (98)

, (99)

где O₂ и RO₂ - объемное содержание кислорода и трехатомных газов в сухих продуктах сгорания, %;

- максимальное объемное содержание трехатомных газов в сухих продуктах сгорания при отсутствии химической и механической неполноты сгорания и

(приложение 8 и 9), %;

CO, H₂, CH₄ - содержание в дымовых газах соответственно оксида углерода, водорода и метана, %;

- коэффициент, принимаемый равным: 0,02 - для твердых топлив; 0,05 - для мазута; 0,08 - для попутного газа и 0,1 - для природного газа; для совместно сжигаемых топлив определяется по формуле (102);

- поправочный коэффициент, принимается по рис. 3 в зависимости от значения

Рис. 3. Поправочный коэффициент

1 - твердое топливо; 2 - мазут; 3 - природный газ

При отсутствии химической неполноты сгорания топлива формулы (98) и (99), соответственно, упрощаются:

; (100)

. (101)

При сжигании смеси топлив коэффициент

входящий в формулы (98) и (100), определяется как средневзвешенное по тепловыделению топлив значение

, (102)

где B_{нат i},

- расход в натуральном исчислении (т) каждого из видов (марок) топлива и теплота сгорания его рабочей массы [ккал/кг (кДж/кг)];

- доля каждого из видов (марок) топлива в смеси по тепловыделению:

(103)

105. Номинальное значение коэффициента избытка воздуха в режимном сечении

определяется по энергетической характеристике котла при средней за отчетный период нагрузке.

106. Резерв экономии топлива

вследствие отклонения фактического коэффициента избытка воздуха в режимном сечении от номинального значения определяется по формуле, аналогичной (96), в которой

, (104)

где

- номинальное значение (см. п. 108) присосов воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов (за последней поверхностью нагрева или перед дымососом);

к, с, в - коэффициенты, зависящие от вида и сорта топлива (см. табл. 2).

107. Присосы воздуха на тракте котла режимное сечение - сечение измерения температуры уходящих газов

определяются по разности коэффициентов избытка воздуха в уходящих газах (за последней поверхностью нагрева или перед дымососом)

и в режимном сечении

. (105)

Если присосы воздуха в газовый тракт котла определяются на основе периодических анализов с помощью переносных газоанализаторов, то они должны быть приведены к фактической средней тепловой нагрузке котла за отчетный период:

, (106)

где

- фактическая средняя тепловая нагрузка котла за отчетный период и нагрузка, при которой были определены присосы воздуха, Гкал/ч (ГДж/ч);

- присосы воздуха, %, соответствующие нагрузкам

108. Номинальное значение присосов воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов (за последней поверхностью нагрева или на входе в дымосос)

(%) определяется по энергетической характеристике котла при средней за отчетный месяц нагрузке.

109. Резерв экономии топлива

вследствие отклонения фактических присосов воздуха

от их номинального значения

определяется по формуле, аналогичной (96), в которой

. (107)

110. Присосы воздуха на тракте котла последняя поверхность нагрева (вход в дымосос) - дымосос

определяются по разности коэффициентов избытка воздуха в дымовых газах в конце этого тракта и начале его.

При измерении температуры уходящих газов за дымососом в графе 110 указываются присосы воздуха в дымососе.

111. Потеря тепла с уходящими газами q₂ (%) определяется по формуле

, (108)

где к, с и в - см. табл. 2; при совместном сжигании нескольких видов (марок) топлива определяются по формуле, аналогичной (102), с подстановкой соответствующих коэффициентов;

t_хв, t_ух - см. пп. 99 и 101;

- коэффициент избытка воздуха в уходящих газах за последней поверхностью нагрева (или перед дымососом), определяемый по формулам (98), (99) или (100), (101);

q₄ - потери тепла от механической неполноты сгорания, %;

K_Q - поправочный коэффициент, учитывающий дополнительно внесенное в топку котла тепло с паром и водой, с подогретыми топливом и воздухом:

; (109)

B, Q_ут, Q_вн - см. пояснения к п. 43;

- дополнительные потери тепла с физическим теплом уноса, %:

; (110)

A^р,

- зольность (%) и теплота сгорания [ккал/кг (кДж/кг)] рабочей массы топлива;

K_пр - см. пояснения к п. 43;

a_ун - см. пояснения к п. 113.

При работе котлов попеременно на различных видах топлива (например, на угле и газе) значения q₂ подсчитываются для каждого вида топлива, а в макете проставляется средневзвешенное по теплу топлива значение. Как средневзвешенное определяется значение q₂ и по группе котлов.

112. Номинальное значение потери тепла с уходящими газами

определяется по формуле (108) с подстановкой в нее номинальных значений

фактического K_Q.

113. Потери тепла от химической неполноты сгорания топлива q₃ (%) определяются по формуле

, (111)

где a - коэффициент, значение которого принимается по приложениям 8 и 9 (для большинства топлив он может быть принят равным 1,1);

- коэффициент избытка воздуха в сечении газохода, в котором определяется содержание продуктов неполного сгорания;

- см. пояснения к п. 104;

Q_{неп. гор} - суммарная теплота сгорания газообразных горючих компонентов, содержащихся в сухих продуктах сгорания (содержание CO, H₂ и CH₄ подставляется в %):

Q_{неп. гор} = 30,2 CO + 25,8 H₂ + 85,50 CH₄ (ккал/м³);

Q_{неп. гор} = 126,4 CO + 108,0 H₂ + 358,0 CH₄ (кДж/м³).

При совместном сжигании двух видов топлива q₃_см рассчитывается по формуле (111) с подстановкой

, определенного по формуле (102), и q₄_см.

Потери тепла от механической неполноты сгорания топлива q₄ (%) определяются по формуле

, (112)

где a_шл, a_ун - доли золы топлива в шлаке и уносе (определяются по результатам испытания котлов, при отсутствии испытаний принимаются обобщенные значения, приведенные в табл. 3);

Г_шл, Г_ун - содержание горючих в шлаке и уносе, %;

A^р - зольность топлива на рабочую массу, %;

q_гор - средняя теплота сгорания 1 кг горючих, содержащихся в шкале и уносе, равная 7800 ккал/кг (32657 кДж/кг);

- низшая теплота сгорания сжигаемого твердого топлива, ккал/кг (кДж/кг);

- доля (по тепловыделению) твердого топлива в общем количестве сожженного котлами (котлом) топлива.

Таблица 3

Тип топки	Производительность котла, т/ч	Тип топлива	a_шл	a_ун
Камерные топки с сухим шлакоудалением	75 и выше	Антрациты, полуантрациты, тощие угли, каменные и бурые угли, отходы углеобогащения, фрезерный торф, сланцы	0,05	0,95
Камерные топки с сухим шлакоудалением	25 - 50	Каменные и бурые угли, фрезерный торф	0,05	0,95
Открытые топки с жидким шлакоудалением	75 и выше	Антрациты и полуантрациты	0,15	0,85
		Тощие угли и каменные угли	0,20	0,80
		Бурые угли	0,3 - 0,2	0,7 - 0,8
Полуоткрытые топки с пережимом, с жидким шлакоудалением	75 и выше	Антрациты и полуантрациты	0,15	0,85
		Тощие угли	0,20	0,80
		Каменные угли	0,3 - 0,2	0,7 - 0,8
		Бурые угли	0,4 - 0,3	0,6 - 0,7
Горизонтальные циклонные топки <*>	-	Каменные и бурые угли:
		дробленка	0,90	0,10
		грубая пыль	0,85	0,15
Топки с вертикальными предтопками <*>	-	Антрациты	0,65 - 0,60	0,35 - 0,40
		Тощие угли	0,75 - 0,70	0,25 - 0,30
		Каменные угли	0,80 - 0,75	0,20 - 0,25
		Бурые угли	0,80	0,20
Двухкамерные топки <*>	-	Каменные и бурые угли	0,50 - 0,40	0,50 - 0,60
<*> Производительность котла не регламентируется.

114. Номинальные значения потерь тепла от химической неполноты сгорания топлива

определяются по энергетическим характеристикам, а потерь тепла от механической неполноты сгорания

рассчитываются по формуле (112) с подстановкой в нее фактических значений A^р,

, K_Q,

и принимаемых по энергетическим характеристикам котлов значений

115. КПД брутто котлов по обратному балансу, %, определяется по формуле

. (113)

Фактические потери тепла от наружного охлаждения котла q₅ с физическим теплом шлака q₆ _шл и потери q₆ _охл, связанные с охлаждением конусов горелок, мазутных форсунок, леток, течек дробеочистки, панелей и балок топки, в эксплуатационных условиях не измеряются. Поэтому при определении фактического КПД брутто котла используются номинальные значения упомянутых потерь.

Потери топлива при пусках котлов, %, определяются по формуле

(114)

где n_к - количество растопок, включая неплановые;

- фактические потери собственно топлива в условном исчислении за период каждого пуска котла, т;

B - расход условного топлива котлом за рассматриваемый период, т.

116. Номинальное значение КПД брутто котла по обратному балансу

(%) определяется по формуле

. (115)

Номинальное значение потери тепла с физическим теплом шлака

(%) определяется по формуле

, (116)

где (ct)_шл - энтальпия шлака (табл. 4), ккал/кг (кДж/кг).

Таблица 4

t_шл °C	(ct)_шл ккал/кг (кДж/кг)
600	134 (561)
1000	235 (984)
1100	262 (1097)
1200	288 (1206)
1300	325 (1361)
1400	378 (1583)
1500	420 (1758)
1600	448 (1876)
1700	493 (2064)
1800	522 (2186)
1900	570 (2386)
2000	600 (2512)

Если при испытании котла непосредственное измерение температуры шлака t_шл не производилось, то ее ориентировочно можно принимать при сухом шлакоудалении равной 600 °C, а при жидком шлакоудалении - равной температуре начала нормального жидкоплавкого состояния золы t_з, увеличенной на 100 °C.

Номинальное значение потери тепла при охлаждении конструкций и узлов котла

(%) определяется по формуле

, (117)

где

- абсолютное значение потери тепла, определяемое расчетом или опытным путем, Гкал (ГДж);

B_нат - расход натурального топлива на котел, т.

Номинальное значение потерь топлива при пусках (%) определяется по формуле

(118)

где

- количество плановых растопок;

- потери собственно топлива в условном исчислении за период каждого планового пуска котла (см. приложение 7), т;

- номинальные значения потерь тепла q₂ ... q₆, %;

Q_ут - см. п. 43;

- см. п. 89.

Снижение экономичности котла вследствие его старения

определяется по формуле.

, (119)

где c - коэффициент, износа (%/1000 ч), принимаемый равным:

0,0055 - для котлов, работающих на твердом топливе;

0,0035 - для котлов, работающих на высокосернистом мазуте;

0,0015 - для котлов, работающих на малосернистом мазуте или газе;

- продолжительность работы котла на конец отчетного периода, ч; определяется аналогично продолжительности работы турбоагрегата [см. пояснения к формуле (86)].

117. Расход электроэнергии на тягу и дутье, тыс. кВт·ч, равен

, (120)

где Э_т - расход электроэнергии на дымососы, тыс. кВт·ч;

Э_д - расход электроэнергии на дутьевые вентиляторы, тыс. кВт·ч;

- дополнительный расход электроэнергии на дутье, тыс. кВт·ч.

К дополнительному расходу электроэнергии на дутье относятся:

расходы электроэнергии на дымососы рециркуляции дымовых газов, предназначенные для регулирования температуры перегрева пара, или вентиляторы горячего дутья;

при одновентиляторной схеме пылеприготовления - часть расхода электроэнергии на мельничные вентиляторы, пропорциональная отношению H_д к полному напору вентилятора H_мв, т.е.

; (121)

при двухвентиляторной схеме пылеприготовления - расход электроэнергии на вентиляторы первичного воздуха;

при транспорте пыли к горелкам горячим воздухом - расход электроэнергии на вентиляторы горячего дутья;

в схемах с промбункером при остановленной в резерв или для ремонта мельнице - весь расход электроэнергии на мельничный вентилятор.

Величина H_д для систем пылеприготовления с мельницами, работающими под разрежением, является сопротивлением напорного тракта мельничного вентилятора и определяется по давлению на его стороне нагнетания. Для систем пылеприготовления с мельницами, работающими под наддувом, H_д представляет собой среднее сопротивление пылепроводов на участке от сепаратора пыли до горелок включительно и определяется по давлению за сепаратором пыли.

118. Номинальный расход электроэнергии на тягу и дутье

определяется по энергетической характеристике котла при средней за рассматриваемый период его теплопроизводительности с учетом корректировки на плановые пуски и на фактическое качество сжигаемого топлива.

119. К расходу электроэнергии на пылеприготовление относятся расходы ее на размол топлива Э_р (на привод мельниц и вентиляторы уплотняющего воздуха мельниц) и на пневмотранспорт Э_пт:

Э_пп = Э_р + Э_пт. (122)

В расход электроэнергии на пневмотранспорт топлива включаются:

при одновентиляторной схеме пылеприготовления - часть расхода электроэнергии на мельничные вентиляторы, равная

; (123)

при двухвентиляторной схеме и транспорте пыли к горелкам горячим воздухом - весь расход электроэнергии на мельничный вентилятор;

в схемах пылеприготовления, где инертные газы используются в качестве сушильного агента - расход электроэнергии на дымосос инертных газов.

120. Номинальный расход электроэнергии на пылеприготовление

определяется по энергетическим характеристикам котлов с учетом корректировки на фактическое качество сжигаемого топлива.

121. Перерасход мазута определяется для пылеугольных подгрупп оборудования как разница между его фактическим расходом и расходом, рассчитанным в соответствии с:

Нормами расхода газомазутного топлива при сжигании каменных углей с выходом летучих веществ менее 20% на тепловых электростанциях Минэнерго СССР: РД 34.10.501-90 (М.: СПО ОРГРЭС, 1991);

Нормами расхода газомазутного топлива при сжигании бурых углей на электростанциях Минэнерго СССР: РД 34.10.503-89 (М.: СПО Союзтехэнерго, 1989);

Нормами расхода газомазутного топлива при сжигании каменных углей с выходом летучих веществ от 20 до 30% на тепловых электростанциях Минэнерго СССР: РД 34.10.504-90 (М.: СПО ОРГРЭС, 1991);

Нормами расхода газомазутного топлива при сжигании высокореакционных каменных углей с выходом летучих веществ более 30% на тепловых электростанциях Минэнерго СССР: РД 34.10.505-90 (М.: СПО ОРГРЭС, 1991).

3.2. Расчет показателей макета 15506-2

Пояснения по расчету большинства показателей макета 15506-2 содержатся в разд. 3.1, относящемуся к макету 15506-1. Пользуясь табл. 5, разд. 3.1 можно легко найти необходимые пояснения по расчету показателя макета 15506-2.

Ниже приводятся пояснения по определению тех показателей, по которым нет непосредственных аналогов в макете 15506-1.

16. Расход тепла на производство электроэнергии (см. пояснения к п. 87 разд. 3.1).

18 - 20. Расход в условном исчислении (т) твердого топлива на отпуск электроэнергии

определяется по формулам:

для подгруппы оборудования, отдающей переток тепла (а также работающей без отдачи или приема перетока тепла),

; (124)

для подгруппы оборудования, принимающей переток тепла,

, (125)

где B и B_отд - расход топлива в условном исчислении энергетическими котлами рассматриваемой подгруппы оборудования и подгруппы, отдающей переток тепла, т;,

- количество топлива в условном исчислении, эквивалентное принятому перетоку тепла, т;

B_тв и

- расход твердого топлива в условном исчислении энергетическими котлами рассматриваемой подгруппы оборудования и подгруппы, отдающей переток тепла, т.

По аналогичным формулам определяется расход газообразного

и жидкого

топлива на отпуск электроэнергии.

25 - 27. Расход в условном исчислении (т) твердого топлива на отпуск тепла

определяется по формулам:

для подгруппы оборудования, работающей без отдачи или приема перетока тепла:

, (126)

где

- расход твердого топлива в условном исчислении пиковыми водогрейными котлами, т;

для подгруппы оборудования, отдающей переток тепла,

, (127)

где

- количество топлива в условном исчислении, эквивалентное отданному перетоку тепла, т;

для подгруппы оборудования, принимающей переток тепла,

. (128)

Аналогично определяется расход газообразного

и жидкого

топлива на отпуск тепла.

42. Перечень механизмов собственных нужд, относимых к теплофикационной установке, приведен в приложении 6.

48. Общий резерв тепловой экономичности турбоагрегатов (т топлива в условном исчислении) вследствие отклонения фактического удельного расхода тепла на них от номинального значения

определяется по формуле

, (129)

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где Q_э - фактический расход тепла на производство электроэнергии, Гкал (ГДж) (см. пояснения к п. 87 разд. 3.1);

- номинальный удельный расход тепла турбоагрегатами на производство электроэнергии, ккал/(кВт·ч) [кДж/(кВт·ч)] (см. пояснения к п. 88 разд. 3.1);

Э - выработка электроэнергии, тыс. кВт·ч.

60, 65. Общий резерв тепловой экономичности котлов (т топлива в условном исчислении) вследствие отклонения фактического КПД брутто по обратному балансу от номинального значения рассчитывается по формуле

, (130)

где B - расход топлива в условном исчислении на энергетические котлы, т;

- фактическое, и номинальное значения КПД брутто котлов по обратному балансу, % (см. пояснения к п. 115 и 116 разд. 3.1).

По аналогичной формуле определяется резерв тепловой экономичности котлов вследствие отклонения фактических потерь тепла от химической и механической неполноты сгорания (q₃ + q₄) от их номинальных значений (q₃ + q₄)^(н):

. (131)

Пояснения по расчету потерь тепла котлами от химической и механической неполноты сгорания топлива приведены в п. 113 и 114 разд. 3.1.

58, 59; 66 - 69. Резерв экономии топлива

(т топлива в условном исчислении) вследствие отклонения фактического расхода - электроэнергии по каждой из статей собственных нужд

от его номинального значения

рассчитывается по формуле

, (132)

где в_э - расход условного топлива на отпуск электроэнергии, г/(кВт·ч).

Пояснения по определению фактических и номинальных значений расходов электроэнергии приведены в следующих пунктах разд. 3.1:

- 35 и 36;

Э_цн и

- 37 и 38;

- 39 и 40;

Э_пн и

- 41 и 42;

Э_тд и

- 117 и 118;

Э_пп и

- 119 и 120.

70. Резерв экономии топлива в условном исчислении (т) вследствие отклонения расхода тепла на собственные нужды котлов от его номинального значения рассчитывается по формуле

, (133)

где

- средневзвешенное значение коэффициента ценности тепла пара, израсходованного на собственные нужды котлов;

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

где

- фактический и номинальный расход тепла на собственные нужды котлов, Гкал (см. пояснения к п. 12 и 13 разд. 3.1);

- выработка тепла брутто котлами, Гкал (см. пояснения к п. 89 разд. 3.1);

3.3. Расчет показателей макета 15506-3

Количество тепла, отпущенного районной котельной внешним потребителям, должно рассчитываться в соответствии с "Правилами учета тепловой энергии и теплоносителя" (М.: Изд-во МЭИ, 1995).

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Количество израсходованного районной котельной топлива должно определяться в соответствии с "Методическими указаниями по организации учета топлива на тепловых электростанциях: РД 34.09.105-96" (М.: СПО ОРГРЭС, 1997).

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Пояснения по определение отпуска тепла и количества израсходованного топлива приведены в пп. 6 - 9, 19 - 24, 92 - 95 разд. 3.1.

3.4. Расчет показателей макета 15505

Состав показателей макета 15505 полностью соответствует составу показателей макета 15506-2 (см. приложение 2).

Формирование "Отчета акционерного общества энергетики и электрификации о тепловой экономичности оборудования" по макету 15505 предусматривается с помощью средств вычислительной техники на основе отчетов по макетам 15506-1, 15506-2 и 15506-3 всех входящих в него электростанций и районных котельных.

Показатели, имеющие в макете 15505 номера 1 - 3, 6 - 20, 24 - 28, 32 - 45 и 48 - 70, в целом по АО-энерго определяются как суммы соответствующих показателей всех входящих в него подразделений.

Показатели, имеющие номера 4, 5, 21 и 29 определяются по формулам, аналогичным (7), (8 - 10), (28 и 29).

Номинальные и нормативные значения удельных расходов топлива на электроэнергию (показатели 22 и 23) и тепло (показатели 30 и 31) определяются как средневзвешенные по отпуску электроэнергии и тепла значения соответствующих показателей всех входящих в АО-энерго подразделений.

Таблица 5

Номер в макете 15506-2	Показатель		Номер пункта в разд. 3.1
Номер в макете 15506-2	Наименование	Обозначение	Номер пункта в разд. 3.1
1	Среднемесячная установленная электрическая мощность, МВт		1
2	Нагрузка за часы учета рабочей мощности, МВт	N_м	2
3	Среднемесячная установленная тепловая мощность турбоагрегатов, Гкал/ч		3
	Число часов использования средней установленной мощности, ч:
4	электрической		4
5	тепловой турбоагрегатов		5
	Выработка электроэнергии, тыс. кВт·ч
6	всего	Э	44
	по теплофикационному циклу:
7	всего	Э_тф	45
	в том числе за счет тепла, отпущенного
8	из производственного отбора		46
9	из теплофикационного отбора		47
10	от конденсатора		48
11	Отпуск электроэнергии, тыс. кВтч	Э_от	10
	Отпуск тепла внешним потребителям, Гкал
12	всего	Q_от	6
13	с горячей водой		7
14	отработавшим паром		8
15	ПВК		9
	Расход условного топлива на отпуск электроэнергии
17	абсолютный, всего, т	B_э	15
	удельный, г/(кВт·ч)
21	фактический	в_э	16
22	номинальный		17
23	нормативный		18
	Расход условного топлива на отпуск тепла
	абсолютный, т
24	всего	B_тэ	19
28	на ПВК	B_ПВК	23
	удельный, кг/Гкал
29	фактический	в_тэ	20
30	номинальный		21
31	нормативный		22
32	Перерасход мазута		121
	Отпуск тепла из отборов турбин внешним потребителям и на собственные нужды, Гкал
33	всего	Q_т	49
34	из производственного отбора	Q_по	50
35	из теплофикационного отбора	Q_то	51
36	от конденсатора	Q_конд	52
	Расход электроэнергии на собственные нужды, тыс. кВт·ч
37	всего	Э^сн	30
38	на производство электроэнергии фактический		31
39	номинальный		32
	На отпуск тепла всего
40	фактический		33
41	номинальный		34
	Увеличение Q_Э (тыс. Гкал) при условном отсутствии отпуска тепла внешним потребителям:
43	из производственного отбора		25
44	из теплофикационного отбора		26
45	от конденсатора		27
	Коэффициент увеличения расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям от турбоагрегатов
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
46	на отпуск электроэнергии		28
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
47	на отпуск тепла		29
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
	Резерв тепловой экономичности турбоагрегатов, т топлива в условном исчислении
49	давление свежего пара		62
50	температура свежего пара		72
51	температура пара после промперегрева		75
52	давление пара в регулируемых отборах		65, 68
53	температура питательной воды		86
54	неплановые пуски		59
55	вынужденная работа дубль-блоков с одним корпусом котла		56
	давление пара в конденсаторе
56	всего		78
57	в том числе температурный напор		83
	Резерв тепловой экономичности котлов, т топлива в условном исчислении
61	неплановые пуски		98
62	температура уходящих газов		103
63	избыток воздуха в режимном сечении		106
64	присосы воздуха на тракте режимное сечение - сечение измерения температуры уходящих газов		109

Приложение 1

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Макет 15506-1

Лист 1

ОТЧЕТ ЭЛЕКТРОСТАНЦИИ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

ИС NORMPROD: примечание.

Ячейки, в официальном тексте документа отделенные друг от друга служебным символом-двоеточием, в электронной версии документа отделены пунктирными линиями.

Служебные знаки	1	2		3	4	5	Служебные знаки
	Вид информации	Отчетный период		Электростанция (по КПО)	Признак информации	Признак коррекции
		Год	Месяц
((//	15506				1	(0)	++
Коды

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Среднемесячная установленная электрическая мощность, МВт

Средняя нагрузка за часы учета рабочей мощности, МВт

Среднемесячная установленная тепловая мощность турбоагрегатов, Гкал/ч

Число часов использования средней установленной мощности, ч

Отпуск тепла внешним потребителям, Гкал

Отпуск электроэнергии, тыс. кВт·ч

Расход тепла на собственные нужды, Гкал

Расход электроэнергии на насосы теплофикационной установки, тыс. кВт·ч

Всего

В том числе

турбоагрегатов

котлов

с горячей водой

отработавшим паром

ПВК

электрической

тепловой турбоагрегатов

N_м

Q_от

Э_от

Э_тепл

(1)

Макет 15506-1

Лист 2

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Расход условного топлива

Увеличение расхода тепла на производство электроэнергии (тыс. Гкал) при условном отсутствии отпуска тепла

Коэффициент увеличения расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям от турбоагрегатов

на отпуск электроэнергии

на отпуск тепла

на ПВК, т

абсолютный, т

удельный, г/(кВт·ч)

абсолютный, т

удельный, кг/Гкал

Всего

газообразного

из производственного отбора

из теплофикационного отбора

от конденсатора

на отпуск электроэнергии

на отпуск тепла

НР

B_э

в_э

B_тэ

в_тэ

B_ПВК

₎

(2)

Макет 15506-1

Лист 3

Признак функциональной группы	Код группы оборудования	Признак вида топлива	Станционный номер оборудования	Номер группы показателей	Расход электроэнергии на собственные нужды, тыс. кВт·ч													КПД брутто котлов по прямому балансу, %
					Всего	на производство электроэнергии		на отпуск тепла		турбоагрегатов				котлов
					Всего	на производство электроэнергии		на отпуск тепла		Всего		на циркуляционные насосы		Всего		на питательные насосы
					Ф	Ф	Н	Ф	Н	Ф	Н	Ф	Н	Ф	Н	Ф	Н	Ф
					Э^сн							Э_цн				Э_пн
А	Б	В	Г	Д	30	31	32	33	34	35	36	37	38	39	40	41	42	43
..				(3)
..				(3)
..				(3)
..				(3)
..				(3)
..				(3)
..				(3)
..				(3)

Макет 15506-1

Лист 4

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Выработка электроэнергии, тыс. кВт·ч

Отпуск тепла турбоагрегатами внешним потребителям и на собственные нужды, Гкал

Время турбоагрегатов, ч

Число пусков турбоагрегатов

Всего

по теплофикационному циклу

Всего

В том числе за счет тепла, отпущенного

Всего

В том числе

в работе

в резерве

в однокорпусном режиме

из производственного отбора

из теплофикационного отбора

от конденсатора

из производственного отбора

из теплофикационного отбора

от конденсатора

Э_тф

Q_т

Q_по

Q_то

Q_конд

п_т

(4)

Макет 15506-1

Лист 5

Признак функциональной группы	Код группы оборудования	Признак вида топлива	Станционный номер оборудования	Номер группы показателей	Давление пара у турбоагрегатов, кгс/см²									Расход свежего пара на турбоагрегат, тыс. т	Температура пара у турбоагрегата, °C
					свежего			производственного отбора			теплофикационного отбора			Расход свежего пара на турбоагрегат, тыс. т	свежего			после промперегрева
					Ф	Н	Р	Ф	Н	Р	Ф	Н	Р	Ф	Ф	Н	Р	Ф	Н	Р
					P_о			P_п			P_т			D_о	t_о
А	Б	В	Г	Д	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74	75
..				(5)
..				(5)
..				(5)
..				(5)
..				(5)
..				(5)
..				(5)
..				(5)

Макет 15506-1

Лист 6

Признак функциональной группы	Код группы оборудования	Признак вида топлива	Станционный номер оборудования	Номер группы показателей	Показатели работы конденсаторов								Температура питательной воды, °C			Удельный расход тепла брутто на турбоагрегаты, ккал/(кВт·ч)
					Давление пара, кгс/см²			Температура охлаждающей воды, °C		Температурный напор, °C
					Давление пара, кгс/см²			на входе	на выходе	Температурный напор, °C
					Ф	Н	Р	Ф	Ф	Ф	Н	Р	Ф	Н	Р	Ф	Н
					P₂			t₁	t₂				t_пв			q_т
А	Б	В	Г	Д	76	77	78	79	80	81	82	83	84	85	86	87	88
..				(6)
..				(6)
..				(6)
..				(6)
..				(6)
..				(6)
..				(6)
..				(6)

Макет 15506-1

Лист 7

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Станционный номер оборудования

Номер группы показателей

Выработка тепла брутто котлами, Гкал

Расход питательной воды на котлы, тыс. т

Время работы котлов, ч

Расход условного топлива энергетическими котлами, т

Число пусков котлов

Температура воздуха, °C

Температура уходящих газов, °C

холодного

на входе в воздухоподогреватель

Всего

газообразного

жидкого

твердого

G_пв

B_г

B_м

B_тв

n_к

t_хв

t_ух

100

101

102

103

(7)

Макет 15506-1

Лист 8

Признак функциональной группы	Код группы оборудования	Признак вида топлива	Станционный номер оборудования	Номер группы показателей	Коэффициент избытка воздуха в режимном сечении котла			Присосы воздуха на тракте котлов, %				Потери тепла с уходящими газами, %		Номер группы показателей	Потери тепла с химической и механической неполнотой сгорания, %		КПД брутто котлов по обратному балансу, %		Расход электроэнергии, тыс. кВт·ч				Перерасход мазута в условном исчислении, т
					Коэффициент избытка воздуха в режимном сечении котла			Режимное сечение - сечение измерения температуры уходящих газов			Сечение измерения температуры уходящих газов - дымосос	Потери тепла с уходящими газами, %					КПД брутто котлов по обратному балансу, %		на тягу и дутье		на пылеприготовление		Перерасход мазута в условном исчислении, т
					Ф	Н	Р	Ф	Н	Р	Ф	Ф	Н		Ф	Н	Ф	Н	Ф	Н	Ф	Н	Ф
												q₂			(q₃ + q₄)				Э_тд		Э_пп
А	Б	В	Г	Д	104	105	106	107	108	109	110	111	112	Д	113	114	115	116	117	118	119	120	121
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)
..				(8)										(9)										= =
..																								= =))

Приложение 2

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Макет 15506-2

Лист 1

ОТЧЕТ ЭЛЕКТРОСТАНЦИИ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ ОБОРУДОВАНИЯ

ИС NORMPROD: примечание.

Служебные знаки	1	2		3	4	5	Служебные знаки
	Вид информации	Отчетный период		Энергосистема (по КПО)	Признак информации	Признак коррекции
		Год	Месяц
((//	15506				2	(0)	++
Коды

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Среднемесячная установленная электрическая мощность, МВт

Средняя нагрузка за часы учета рабочей мощности, МВт

Среднемесячная установленная тепловая мощность турбоагрегатов, Гкал/ч

Число часов использования среднемесячной установленной мощности, ч

Выработка электроэнергии, тыс. кВт·ч

Отпуск электроэнергии, тыс. кВт·ч

Отпуск тепла внешним потребителям, Гкал

Расход тепла на производство электроэнергии, Гкал

по теплофикационному циклу

Всего

В том числе

Всего

В том числе за счет тепла, отпущенного

с горячей водой

отработавшим паром

ПВК

электрической

тепловой турбоагрегатов

из производственного отбора

из теплофикационного отбора

от конденсатора

N_м

Э_тф

Э_от

Q_от

Q_э

(1)

Макет 15506-2

Лист 2

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Расход условного топлива

Перерасход мазута в условном исчислении, т

на отпуск электроэнергии

на отпуск тепла

абсолютный, т

удельный г/(кВт·ч)

абсолютный, т

удельный, кг/Гкал

Всего

В том числе

Всего

В том числе

на ПВК

твердого

газообразного

жидкого

твердого

газообразного

жидкого

НР

B_э

в_э

B_тэ

B_ПВК

в_тэ

(2)

Макет 15506-2

Лист 3

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Отпуск тепла турбоагрегатами внешним потребителям и на собственные нужды, Гкал

Расход электроэнергии на собственные нужды, тыс. кВт·ч

Увеличение расхода тепла на производство электроэнергии (тыс. Гкал) при условной отсутствии отпуска тепла

Всего

В том числе

Всего

на производство электроэнергии

на отпуск тепла

из производственного отбора

из теплофикационного отбора

от конденсатора

Всего

В том числе на теплофикационную установку

из производственного отбора

из теплофикационного отбора

от конденсатора

на отпуск электроэнергии

на отпуск тепла

Q_т

Q_по

Q_то

Q_конд

Э^сн

Э_тепл

₎

(3)

Макет 15506-2

Лист 4

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Резерв тепловой экономичности турбоагрегатов, т топлива в условном исчислении

Удельный расход тепла брутто на турбоагрегаты

Расход электроэнергии на собственные нужды

Всего

В том числе

Давление свежего пара

Температура свежего пара

Температура пара после промперегрева

Давление пара в регулируемых отборах

Температура питательной воды

Неплановые пуски

Вынужденная работа дубль-блоков с одним корпусом котла

Давление пара в конденсаторе

Всего

В том числе на циркуляционные насосы

Всего

В том числе температурный напор

(4)

Макет 15506-2

Лист 5

Признак функциональной группы

Код группы оборудования

Признак вида топлива

Номер группы показателей

Резерв тепловой экономичности котлов, т топлива в условном исчислении

КПД брутто

Расход электроэнергии на собственные нужды

Расход тепла на собственные нужды

Всего

В том числе

Неплановые пуски

Температура уходящих газов

Избыток воздуха в режимном сечении

Присосы воздуха на тракте "режимное сечение - сечение измерения температуры уходящих газов"

Химическая и механическая неполнота сгорания

Всего

В том числе

на питательные насосы

на тягу и дутье

на пылеприготовление

(5)

= =

Приложение 3

Макет 15506-3

ОТЧЕТ РАЙОННОЙ КОТЕЛЬНОЙ О ТЕПЛОВОЙ ЭКОНОМИЧНОСТИ

ОБОРУДОВАНИЯ

ИС NORMPROD: примечание.

Служебные знаки	1	2		3	4	5	Служебные знаки
	Вид информации	Отчетный период		Районная котельная (по КПО)	Признак информации	Признак коррекции
		Год	Месяц
((//	15506				3	(0)	++
Коды

Признак функциональной группы

Код группы оборудования

Отпуск тепла внешним потребителям, Гкал

Расход условного топлива

Расход электроэнергии на собственные нужды, тыс. кВт·ч

абсолютный, т

удельный, кг/Гкал

Всего

с горячей водой

ПВК

Всего

В том числе

на ПВК

твердого

газообразного

жидкого

НР

B_рк

= =

= = ))

Приложение 4

ПРИМЕР РАСЧЕТА ТЕПЛОВЫХ НАГРУЗОК ТУРБОАГРЕГАТА,

СРЕДНЕВЗВЕШЕННОЙ ЭНТАЛЬПИИ ПАРА РЕГЕНЕРАТИВНЫХ ОТБОРОВ

И МОЩНОСТИ, РАЗВИВАЕМОЙ ПО ТЕПЛОФИКАЦИОННОМУ ЦИКЛУ

Исходные данные указаны на рис. П4.1.

Рис. П4.1. Расчетная тепловая схема:

ПП и ОП - соответственно пиковый и основной подогреватели

сетевой воды; ПОВ - подогреватель обессоленной воды;

ПХОВ - подогреватель химически очищенной воды

Таблица П4.1

Показатель		Обозначение	Расчетная формула		Значение показателя
ДЕТАЛЬНЫЕ РАСЧЕТЫ Расчет расходов пара, воды
1.	Расход свежего пара на РОУ, т/ч	D_РОУ			44,05
2.	Расход питательной воды на РОУ, т/ч	G_РОУ	D₃₀ - D_РОУ = 50 - 44,05		5,95
3.	Расход пара на пиковый подогреватель сетевой воды, т/ч	D_пп			42,48
4.	Расход пара на основной подогреватель сетевой воды, т/ч	D_оп			53,95
5.	Расход пара на деаэратор 6 кгс/см² для подогрева воды, впрыскиваемой в РОУ, т/ч				0,58
6.	Расход пара на деаэратор подпитки теплосети, т/ч	D_д-подп			0,26
7.	Расход химически очищенной воды на подпитку теплосети, т/ч		G_подп - D_д-подп = 16 - 0,26		15,74
8.	Количество химически очищенной и обессоленной воды, поступившей в тепловую схему турбоагрегата, т/ч	G_хов			90,74
9.	Количество исходной (сырой) воды, т/ч	G_исх	где - потери воды на химводоочистке в долях от количества отработанной исходной воды		120,99
10.	Потери воды на химводоочистке, т/ч				30,25
11.	Расход пара на подогреватели исходной воды	D_псв			6,15
12.	Расход пара на подогреватель обессоленной воды, т/ч	D_пов			8,32
13.	Расход пара на подогреватель химически очищенной воды, т/ч	D_пхов			1,75
14.	Расход пара на деаэратор 1,2 кгс/см², т/ч	D_д_-1,2			5,96
Расчет средневзвешенной энтальпии пара регенеративных отборов. Детальный расчет мощности, развиваемой по теплофикационному циклу
15.	Количество конденсата и добавка обессоленной воды, подогреваемых в деаэраторе 6 кгс/см² и подогревателях высокого давления, т/ч		D₁₃ + D_РОУ + D_д_-1,2 + D_пов + D_пхов + D_псв = 100 + 44,05 + 5,96 + 8,32 + 1,75 + 6,15		166,23
16.	Расходы пара для подогрева , т/ч
16.1.	На ПВД-7	D_п₇
16.2.	На ПВД-6	D_п₆
16.3.	На ПВД-5	D_п₅
16.2.1.	(промежуточная формула)	D_п₆	Подставив 16.3 в 16.2, получим: D_п₆ = 8,628 + 0,0519 D_д-₆
16.1.1.	-"-	D_п₇	Подставив 16.3 и 16.2.1 в 16.1, получим: D_п₇ = 12,797 + 0,070 D_д-₆
16.4.	На деаэратор 6 кгс/см²	D_д_-6	где D_п₇ + D_п₆ + D_п₅ = 31,204 + 0,1878 D_д-₆ (см. 16.1.1; 16.2.1 и 16.3)		15,078
			Подставив значение D_д-₆ = 15,078 в 16.1.1; 16.2.1 и 16.3, получим:
16.1.2.	(окончательное)	D_п₇	12,797 + 0,0770·15,078		13,958
16.2.2.	-"-	D_п₆	8,628 + 0,0519·15,078		9,411
16.3.1.	-"-	D_п₅	9,779 + 0,0589·15,078		10,667
17.	Средневзвешенная энтальпия пара отборов высокого давления, ккал/кг				735,42
18.	Количество конденсата, подогреваемого в подогревателях низкого давления, деаэраторе 6 кгс/см² и подогревателях высокого давления, т/ч		D_пп + D_оп = 42,48 + 53,95		96,43
19.	Расходы пара для подогрева в подогревателях низкого давления, т/ч:
19.1.	на ПНД-4	D_п₄
19.2.	на ПНД-3	D_п₃
			Решив совместно 19.1 и 19.2, получим:
19.1.1.	(окончательное)	D_п₄			2,856
19.2.1	-"-	D_п₃			2,577
С целью упрощения расчета расходов пара из отборов высокого давления на подогрев , решим систему уравнений 16.1.1; 16.2.1; 16.3 и 16.4, заменив в уравнении 16.4 i_д_-1,2 на i_п₄:
16.4.	(промежуточное)				1,428
Подставив значение в 16.1.1; 16.2.1 и 16.3, получим:
16.1.2.	(промежуточное)		12,797 + 0,0770·1,428		12,907
16.2.2.	(промежуточное)		8,628 + 0,0519·1,428		8,702
16.3.1.	(промежуточное)		9,779 + 0,0589·1,428		9,863
20.	Через коэффициент , определим расходы пара из отборов высокого давления на подогрев :
20.1.	на ПВД-7				7,909
20.2.	на ПВД-6				5,333
20.3.	на ПВД-5				6,044
20.4.	на деаэратор 6 кгс/см²				0,875
21.	Средневзвешенная энтальпия пара отборов, используемых для подогрева конденсата подогревателей сетевой воды, ккал/кг				730,44
22.	Мощность, развиваемая по теплофикационному циклу потоком пара D_i, МВт:	N_{тф i}	,	где 830 - энтальпия свежего пара, ккал/кг; 0,97 - электромеханический КПД
			Значения: D_i	i_i
22.1.			100 + 42,48 + 0,58	715	18,556
22.2.	D_оп + D_д-подп + D_псв + D_пов + D_пхов + D_д_-1,2		53,95 + 0,26 + 6,15 + 8,32 + 1,75 + 5,96	645	15,940
22.3.			13,958 + 7,909	770	1,480
22.4.			9,411 + 5,333	740	1,497
22.5.			10,667 + 6,044 + 15,078 + 0,875	715	4,237
22.6.	D_п₄		2,856	695	0,435
22.7.	D_п₃		2,577	670	0,465
23.	Полная теплофикационная мощность, МВт	N_тф			42,610
ПРАКТИЧЕСКИЕ РАСЧЕТЫ Тепловые нагрузки отборов турбоагрегата
24.	Отпуск тепла с паром от РОУ, Гкал/ч	Q₃₀	D₃₀ (i₃₀ - i_исх) = 50 (750 - 5)·10^-3		37,25
	В том числе:
24.1.	котлом		D_РОУ(i_пе - i_пв)10^-3 = 44,05(830 - 255)·10^-3		25,33
24.2.	нерегулируемым отбором I		D_РОУ(i_пв - i_п₆)10^-3 = 44,05(255 - 220)·10^-3		1,54
24.3.	нерегулируемым отбором II		D_РОУ(i_п₆ - i_п₅)10^-3 = 44,05(220 - 195)·10^-3		1,10
24.4.	производственным отбором		[D₃₀(i_д_-6 - i_д_-1,2) + D_РОУ(i_п₅ - i_д_-6)]10^-3 = [50(158 - 104) + 44,05(195 - 158)]·10^-3		4,33
24.5.	теплофикационным отбором		D₃₀(i_д_-1,2 - i_исх)10^-3 = 50(104 - 5)·10^-3		4,95
25.	Отпуск тепла с паром 13 кгс/см², Гкал/ч	Q₁₃			65,80
	В том числе:
25.1.	производственным отбором		D₁₃(i_п - i_д_-1,2)10^-3 = 100(715 - 104)·10^-3		61,10
25.2.	теплофикационным отбором				4,70
26.	Отпуск тепла с горячей водой, Гкал/ч				81,04
	В том числе:
26.1.	производственным отбором				25,28
26.2	теплофикационным отбором				29,36
26.3.	пиковым водогрейным котлом				24,00
26.4.	за счет нагрева воды в сетевых насосах				2,40
27.	Отпуск тепла теплофикационным отбором, компенсирующий потери, Гкал/ч:
27.1.	на конденсатоочистке				0,025
27.2.	на химводоочистке				0,91
28.	Общий отпуск тепла, Гкал/ч	Q_от			184,09
29.	Отпуск тепла отработавшим паром, Гкал/ч				132,36
30.	Коэффициент				1,29
31.	Отношения значений отпуска тепла, используемые при определении коэффициента по рис. П4.2				0,440
			в данном примере		0,138
			в данном примере		0,013
32.	Отпуск тепла из отборов турбоагрегата, Гкал/ч:
32.1.	Всего	Q_т			133,295
32.2.	из производственного отбора	Q_по			93,35
	из теплофикационного отбора	Q_то			39,945
33.	Мощность, развиваемая по теплофикационному циклу, МВт:	N_тф			42,608
33.1.	паром производственного отбора				24,362
33.1.	паром производственного отбора		где ;
33.2.	паром теплофикационного отбора				18,246
33.2.	паром теплофикационного отбора		где
Упрощенный расчет средневзвешенной энтальпии пара регенеративных отборов
34.	Расходы пара для подогрева , т/ч:
34.1.	на ПВД-7	D_п₇			10,77
34.2.	на ПВД-6	D_п₆			7,26
34.3.	на ПВД-5	D_п₅			8,23
34.4.	на деаэратор 6 кгс/см²	D_д_-6			15,31
34.4.	на деаэратор 6 кгс/см²				1,59
35.	Средневзвешенная энтальпия пара отборов высокого давления, ккал/кг				733,6
36.	Количество конденсата, подогреваемого в подогревателях низкого давления, деаэраторе 6 кгс/см² и подогревателях высокого давления, т/ч		D_пп + D_оп = 42,48 + 53,95		96,43
37.	Расходы пара для подогрева , т/ч:
37.1.	на ПВД-7		D_п₇K = 10,77·0,5801, где		6,25
37.2.	на ПВД-6		D_п₆K = 7,26·0,5801		4,21
37.3.	на ПВД-5		D_п₅K = 8,23·0,5801		4,77
37.4.	на деаэратор 6 кгс/см²				0,92
37.5.	на ПНД-4	D_п₄			2,70
37.6.	на ПНД-3	D_п₃			2,68
38.	Средневзвешенная энтальпия пара отборов, используемых для подогрева конденсата основного подогревателя сетевой воды, ккал/кг				727,7

Рис. П4.2. Номограмма для определения значения

коэффициента

- отпуск тепла паром, не прошедшим через проточную часть

турбоагрегата (непосредственно от котла или через РОУ);

- отпуск тепла с горячей водой, обеспеченный не прошедшим

через проточную часть турбоагрегата паром, а также за счет

нагрева воды в насосах

Приложение 5

СОСТАВЛЯЮЩИЕ РАСХОДА ТЕПЛА НА СОБСТВЕННЫЕ НУЖДЫ ТЕПЛОВЫХ

ЭЛЕКТРОСТАНЦИЙ И ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ ТЕПЛА,

СВЯЗАННЫХ С ЕГО ОТПУСКОМ

1. Расход тепла на собственные нужды электростанции

1.1. В расход тепла на собственные нужды турбоагрегатов

включается:

расход тепла на турбопривод циркуляционных, конденсатных и других насосов, относящихся к турбинной установке (за исключением питательных);

расход тепла на пуски турбоагрегатов, включая прогрев паропроводов, разогрев и разворот турбин, прогрев вспомогательного оборудования до включения генераторов в сеть;

расход тепла на отопление производственных помещений турбинной установки и электроцеха;

расход тепла, связанный с работой генератора в моторном режиме для резервирования мощности без потребления или выработки реактивной мощности;

расход тепла, связанный с поддержанием турбоагрегатов и их вспомогательных механизмов в консервации и холодном резерве.

(абзац введен Изменением N 1, утв. Минтопэнерго России 15.05.1998)

1.2. В расход тепла на собственные нужды энергетических котлов

включаются затраты его (включая потери), обеспечивающие:

расход тепла, связанный с поддержанием котлов и их вспомогательных механизмов в консервации и холодном резерве;

(абзац введен Изменением N 1, утв. Минтопэнерго России 15.05.1998)

слив и предварительный подогрев мазута - Q_мх;

размораживание твердого топлива - Q_рм;

распыл мазута в форсунках и охлаждение неработающих форсунок -

;

предварительный подогрев воздуха в калориферах

;

транспорт угольной пыли к горелкам -

;

подавление оксидов азота, образующихся при сжигании топлива -

;

турбопривод питательных насосов - Q_ПТН и воздуходувок - Q_ТВД;

отопление производственных помещений котельного, химического и топливно-транспортного цехов -

;

пуски котлов -

;

обдувку и расшлаковку котлов -

;

прочие (не упомянутые выше) расходы и технологические потери тепла, связанные с выработкой пара котлами -

включаются также потери тепла, связанные с подготовкой добавка химически очищенной, обессоленной воды и дистиллята, восполняющих внутристанционные потери пара, конденсата и питательной воды - Q_вн.

; (1)

Q_мх = [D_мхi_мх - G_мхi_{к мх} - (D_мх - G_мх)i_исх]10^-3; (2)

Q_рм = [D_рмi_рм - G_рмi_{к рм} - (D_рм - G_рм)i_исх]10^-3; (3)

; (4)

; (5)

; (6)

; (7)

; (8)

; (9)

; (10)

; (11)

. (12)

В формулах (1 - 12):

D_мх и i_мх, D_рм и i_рм - количество (т) и энтальпия [ккал/кг (кДж/кг)] пара, поданного соответственно на мазутное хозяйство и размораживающее устройство;

G_мх и i_кмх, G_рм и i_крм - количество (т) и энтальпия (ккал/кг (кДж/кг)] конденсата, возвращаемого соответственно с мазутного хозяйства и размораживающего устройства;

i_исх - энтальпия исходной воды (воды в "холодном" источнике), [ккал/кг (кДж/кг)];

- потери тепла (в калориферах, конденсаторах турбин, блочной обессоливающей установке и др.), сопровождающие подогрев воздуха в калориферах, Гкал (ГДж);

обозначения остальных показателей соответствуют принятым в п. 43 Методических указаний.

Пояснения по определению значений Q_ПТН и Q_ТВД приведены в п. 87 разд. 3.1.

2. Технологические потери тепла, связанные с его отпуском:

от наружного охлаждения паропроводов отборов и противодавления турбин до точки измерения отпуска пара потребителям;

от наружного охлаждения редукционно-охладительных установок, обеспечивающих отпуск тепла, и паропроводов до коллектора или до точки измерения отпуска пара потребителям или до подогревателей сетевой воды;

от наружного охлаждения основных и пиковых подогревателей сетевой воды, паропроводов к ним и конденсатопроводов от них к деаэратору или системе регенерации турбин, а также трубопроводов сетевой воды от точки измерения температуры обратной сетевой воды до точки измерения температуры прямой сетевой воды;

от наружного охлаждения паропреобразовательных установок, паропроводов к ним и от них до точки измерения отпуска пара потребителям, а также конденсатопроводов от них к деаэратору или системе регенерации турбин;

при подготовке химически очищенной воды для подпитки теплосети, химически обессоленной воды или дистиллята для восполнения невозврата конденсата от тепловых потребителей;

при очистке возвращаемого потребителями загрязненного конденсата;

с продувкой паропреобразовательных установок;

с продувкой котлов, увеличенной против нормы вследствие ухудшения качества питательной воды из-за невозврата конденсата с производства;

от наружного охлаждения деаэраторов подпитки теплосети, паро- и трубопроводов к ним и от них, потери с выпаром этих деаэраторов;

при поддержании положительной температуры в газоходах неработающих пиковых водогрейных котлов и расход тепла на собственные нужды ПВК (включая слив и подогрев сожженного мазута, отопление производственных помещений).

Приложение 6

СОСТАВЛЯЮЩИЕ РАСХОДА ЭЛЕКТРОЭНЕРГИИ

НА СОБСТВЕННЫЕ НУЖДЫ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

1. Расход электроэнергии на собственные нужды котлов

Электроэнергия расходуется на:

электродвигатели механизмов, обслуживающих принадлежащие электростанции разгрузочные устройства и склады топлива (вагоноопрокидыватели, краны, скреперы, размораживающие устройства и др.);

электродвигатели механизмов по подаче и дроблению топлива (лебедки, элеваторы, транспортеры, конвейеры, мазутные насосы, дробилки, механизмы обеспыливания тракта топливоподачи и др.);

электродвигатели механизмов по размолу угля (мельниц и мельниц-вентиляторов);

электродвигатели механизмов по пневматической подаче пыли (пневмовинтовых насосов);

электродвигатели тягодутьевых установок, дымососов рециркуляции, мельничных вентиляторов, вентиляторов горячего дутья, бустерных и питательных насосов, насосов рециркуляции среды прямоточных котлов, механизмов золоулавливания, золо- и шлакоудаления;

электродвигатели насосов установок по химической очистке и обессоливанию воды (пропорционально добавку воды, восполняющему внутристанционные потери пара и конденсата), дренажных насосов, насосов технического и пожарного водоснабжения;

магнитные сепараторы и электродвигатели прочих механизмов котельной установки: сушилок, промежуточных транспортеров и элеваторов, питателей и шнеков, приводов топочных механизмов, регенеративных вращающихся воздухоподогревателей, обдувочных аппаратов, компрессоров систем дробеочистки и обдувки поверхностей нагрева, подачи в топку пыли высокой концентрации, а также для пневматического инструмента;

механизмы центрального пылезавода.

2. Расход электроэнергии на собственные нужды турбоагрегатов

Электроэнергия расходуется на:

электродвигатели циркуляционных насосов и вентиляторов градирен (при наличии общего водоснабжения с расположенными вблизи предприятиями расход электроэнергии определяется пропорционально количеству воды, израсходованному электростанцией);

электродвигатели конденсатных насосов и насосов водяных эжекторов турбин, дренажных насосов, регенеративных подогревателей, насосов установок по очистке основного конденсата турбин;

электродвигатели прочих механизмов: масляных насосов, системы смазки и регулирования, перекачивающих и дренажных насосов насосов подкачки воды в систему циркуляционного водоснабжения;

охлаждение генераторов и трансформаторов, на компрессоры воздушных выключателей, двигатель-генераторы аккумуляторных батарей и прочие двигатели электроцеха, на измерительную и ремонтную мастерские.

3. Расход электроэнергии на теплофикационную установку

Электроэнергия расходуется на:

электродвигатели сетевых, подпиточных и подкачивающих насосов теплосети, установленных на территории электростанции;

электродвигатели конденсатных насосов подогревателей сетевой воды;

электродвигатели механизмов пиковых водогрейных котлов;

электродвигатели мазутного хозяйства (пропорционально количеству мазута, сожженного пиковыми водогрейными котлами);

электродвигатели насосов установок по химической очистке (пропорционально добавку воды, восполняющему потери сетевой воды);

прочие электродвигатели механизмов, обслуживающих теплофикационную установку.

4. Дополнительные расходы электроэнергии, связанные

с отпуском тепла в виде пара

Дополнительными являются:

расходы электроэнергии (пропорционально расходам, восполняющим невозврат конденсата от потребителей пара) на насосы установок по химической очистке и химическому обессоливанию воды, паропреобразовательных, испарительных и выпарных установок.

Примечание. По пп. 1 - 3 в расход электроэнергии на собственные нужды включаются также расходы ее на освещение производственных помещений, электроинструмент, электросварку, электродвигатели приспособлений для текущего ремонта оборудования, электродвигатели систем отопления и вентиляции производственных помещений, потери электроэнергии в трансформаторах собственных нужд (при установке счетчиков на стороне низкого напряжения трансформаторов). На электростанции, работающей с выработкой электроэнергии, в расход электроэнергии на собственные нужды включаются ее затраты на поддержание части оборудования в консервации и холодном резерве.

(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)

Приложение 7

ЗАТРАТЫ ТОПЛИВА, ТЕПЛА И ЭЛЕКТРОЭНЕРГИИ

НА ПУСКИ ЭНЕРГОБЛОКОВ, ТУРБОАГРЕГАТОВ И КОТЛОВ

Показатели котлов и турбоагрегатов определяются с учетом затрат топлива, тепла и электроэнергии на пуск энергоблоков (котлов и турбоагрегатов ТЭС с поперечными связями).

С учетом затрат энергии и топлива на плановые пуски должны быть скорректированы значения номинальных расходов электроэнергии и тепла на собственные нужды котлов и турбоагрегатов, а также номинальных и нормативных удельных расходов топлива. Это обусловлено тем, что значения показателей, приводимые в энергетических характеристиках, отражают стационарные режимы работы оборудования, а анализ отклонения номинальных расходов электроэнергии и тепла на собственные нужды ведется в сопоставлении с фактическими значениями, учитывающими пусковые затраты.

Для энергоблоков, по которым имеются обобщенные данные по пусковым расходам, затраты на пуски разделяются на составляющие, относимые к котлу и к турбине.

К котлу относятся пусковые затраты электроэнергии и тепла от сторонних источников, технологически связанные с котлом и дополнительно относимые к расходам электроэнергии и тепла на собственные нужды котла

. Кроме этого к котлу относятся дополнительные затраты собственно топлива в условном исчислении

(т), обусловленные пусками и представляющие собой количество топлива, поступившего в котел за весь период пуска

, за вычетом полезно использованного топлива, пошедшего на производство электроэнергии за этот период:

, (1)

где

- количество топлива в условном исчислении, сожженного котлом за весь период пуска от растопки до стабилизации теплового состояния энергоблока, т;

- номинальный удельный расход топлива при средней нагрузке энергоблока за период пуска с момента синхронизации турбины до окончания пуска, определенный по зависимости для стационарного режима, г/(кВт·ч);

- отпуск электроэнергии энергоблоком за весь период пуска, тыс. кВт·ч.

К турбине относятся технологически связанные с ней пусковые затраты электроэнергии, относимые к расходу электроэнергии на собственные нужды турбины

. Затраты тепла на пуск турбоагрегата Q_{т пуск} (Гкал) представляет собой количество тепла, поступившего на турбинную установку

за период с начала пусковых операций до набора заданной нагрузки и стабилизации теплового состояния, за вычетом расчетного расхода тепла на производство электроэнергии

и полезного отпуска тепла от турбины

, если он имел место в этот период:

, (2)

где

; (3)

(здесь

- номинальный удельный расход тепла брутто на турбину при средней за период пуска (с момента включения генератора в сеть до набора заданной нагрузки и стабилизации теплового состояния турбины) электрической нагрузке, ккал/(кВт·ч);

Э_пуск - выработка электроэнергии за период пуска, тыс. кВт·ч).

Указанные затраты тепла Q_{т пуск} разделяются на затраты за период до подключения генератора к сети

, включаемые в расход тепла на собственные нужды турбины, и остальные затраты, включаемые в дополнительный расход тепла на производство электроэнергии

согласно соотношению

. (4)

Перечисленные выше составляющие дополнительных затрат на пуски из различных тепловых состояний собственно топлива, электроэнергии и тепла, а также суммарные эквивалентные затраты топлива (в данном случае имеются в виду все составляющие пусковых затрат, приведенные к единому энергетическому эквиваленту - условному топливу) по конденсационным и теплофикационным энергоблокам представлены в табл. П7.1 - П7.3. Приведенные данные учитывают оптимальную технологию пусков и нормативное время выполнения пусковых операций. При этом учтены энергетические затраты на все этапы пуска:

простой энергоблока;

подготовительные операции к пуску энергоблока;

растопка котла до толчка ротора турбины;

разворот и синхронизация турбогенератора;

нагружение энергоблока;

стабилизация теплового состояния энергоблока.

Корректировка номинальных показателей на плановые пуски, имевшие место в отчетном периоде, производится следующим образом.

Расход электроэнергии на собственные нужды котла корректируется на величину (тыс. кВт·ч)

, (5)

где

- затраты электроэнергии на каждый плановый пуск, относимые к собственным нуждам котла, определяемые по табл. П7.1 - П7.3, тыс. кВт·ч;

n^(н) - количество плановых пусков энергоблока за отчетный период.

Аналогично должен быть увеличен номинальный расход тепла на собственные нужды котла на величину [Гкал (ГДж)]

. (6)

Корректируется также номинальное значение КПД брутто котла с учетом затрат собственно топлива на плановые пуски на величину

(7)

где B - количество топлива в условном исчислении, поступившего в котел за отчетный период, т.

Номинальные значения расходов электроэнергии и тепла на собственные нужды турбины корректируются, соответственно, на величины:

; (8)

, (9)

где

(тыс. кВт·ч) и

[Гкал (ГДж)] определяются по табл. П7.1 - П7.3.

Номинальное значение удельного расхода тепла брутто на турбины, ккал/(кВт·ч) [кДж/(кВт·ч)], должно быть увеличено с учетом плановых пусков на величину

(10)

Для оборудования с поперечными связями ориентировочные затраты собственно топлива, тепла, электроэнергии и суммарных эквивалентных затрат условного топлива на пуски их холодного состояния приведены в табл. П7.4 и П7.5. Корректировка показателей, определенных по характеристикам, в этом случае производится аналогично корректировке показателей по энергоблокам.

Таблица П7.1

Затраты топлива, тепла и электроэнергии на пуск

конденсационных энергоблоков (по данным Всероссийского

теплотехнического научно-исследовательского института)

Длительность простоя, ч	Составляющие, относимые к котлу					Составляющие, относимые к турбине			Суммарные эквивалентные затраты топлива на пуск энергоблока B_пуск, т
	МВт·ч		Гкал	т
	Газомазутный	Пылеугольный		Газомазутный	Пылеугольный
						МВт·ч	Гкал	Гкал
						МВт·ч	Гкал	Гкал	Газомазутный	Пылеугольный
Моноблоки 160 МВт с барабанными котлами
Холодное состояние	4,74	4,74	23,0	40,8	50,9	2,72	12,3	187,5	70,6	80,7
50 - 60	16,37	21,21	24,7	27,6	38,8	12,31	4,1	116,4	55,9	68,9
30 - 35	11,88	16,71	25,5	23,0	33,3	7,30	4,1	75,3	42,8	54,9
15 - 20	7,70	10,12	23,0	28,4	38,5	3,64	3,3	65,4	43,6	54,6
6 - 10	4,33	6,21	16,0	27,6	37,1	2,56	3,3	47,3	37,8	48,0
Дубль-блоки 160 МВт с прямоточными котлами
Холодное состояние	11,60 ------ 14,16	11,60 ------ 14,16	44,4 ----- 55,9	44,5 ----- 58,2	56,9 ----- 60,6	5,93	23,0	197,0	82,8 ----- 98,8	95,2 ------ 111,2
50 - 60	24,10 ------ 26,66	29,15 ------ 31,71	46,9 ------ 58,4	30,5 ------ 44,2	43,4 ------ 57,1	13,98	9,0	127,1	66,3 ------ 82,3	81,0 ------ 97,0
30 - 35	19,80 ------ 22,36	24,84 ------ 27,40	49,3 ----- 60,8	25,8 ------ 39,5	37,8 ------ 51,5	8,57	7,4	85,9	53,3 ------ 69,3	67,1 ------ 83,1
15 - 20	15,28 ------ 17,20	17,80 ------ 19,72	46,9 ------ 55,1	24,2 ------ 34,5	36,0 ------ 46,3	4,42	5,8	76,5	46,9 ------ 58,9	59,6 ------ 71,6
6 - 10	8,03 ------ 9,63	10,97 ------ 12,57	31,3 ------ 38,7	23,5 ------ 32,0	34,8 ------ 43,3	2,46	5,8	63,4	39,7 ------ 49,7	51,7 ------ 61,7
Моноблоки 200 МВт с барабанными котлами
Холодное состояние	6,18	6,18	24,7	44,8	58,0	3,15	14,0	183,5	74,9	88,1
50 - 60	23,53	30,25	32,1	36,8	50,2	16,90	4,9	125,1	70,7	86,5
30 - 35	16,04	22,77	28,8	35,5	47,7	9,86	3,3	104,9	61,2	75,8
15 - 20	10,54	13,90	26,3	37,4	49,3	4,82	3,3	88,1	57,0	70,1
6 - 10	5,69	8,49	17,3	35,6	46,8	2,16	3,3	63,4	48,5	60,7
Дубль-блоки 200 МВт с барабанными котлами
Холодное состояние	6,18 ----- 9,38	6,18 ------ 9,38	24,7 ----- 24,7	46,2 ----- 62,9	61,6 ----- 78,2	3,15	14,0	195,4	77,7 ----- 95,5	93,1 ------ 110,9
50 - 60	23,53 ------ 26,73	30,25 ------ 33,45	32,1 ----- 32,1	38,7 ----- 55,4	53,2 ----- 69,9	16,90	4,9	140,3	74,4 ----- 92,2	91,4 ------ 109,2
30 - 35	16,04 ------ 19,24	22,77 ------ 25,97	28,8 ----- 28,8	31,8 ----- 48,5	46,2 ----- 62,9	9,86	3,3	116,8	59,0 ----- 76,8	75,8 ----- 93,6
15 - 20	10,54 ------ 13,74	13,90 ------ 17,10	26,3 ----- 26,3	29,4 ----- 44,1	43,4 ----- 58,1	4,82	3,3	100,4	50,5 ----- 66,3	65,7 ----- 81,5
6 - 10	5,69 ----- 7,69	8,49 ------ 10,49	17,3 ----- 17,3	25,6 ----- 36,9	38,6 ----- 49,9	2,16	3,3	70,4	39,3 ----- 51,3	53,3 ----- 65,3
Моноблоки 200 МВт с прямоточными котлами
Холодное состояние	14,84	14,84	77,4	48,2	61,3	6,60	34,5	183,5	91,1	104,2
50 - 60	33,54	40,74	87,2	37,3	49,7	19,65	14,8	127,9	82,9	97,7
30 - 35	27,28	34,49	92,2	34,2	46,3	11,49	9,9	105,3	72,3	86,8
15 - 20	20,92	24,53	87,2	43,3	55,1	6,08	9,9	88,1	74,8	87,8
6 - 10	11,60	14,60	53,5	37,2	48,3	3,23	9,9	63,4	57,5	69,6
Дубль-блоки 200 МВт с прямоточными котлами
Холодное состояние	13,56 ------ 16,76	13,56 ------ 16,76	51,0 ----- 64,2	49,1 ------ 67,2	64,4 ------ 82,5	6,05	23,0	195,8	88,4 ------ 109,2	103,7 ------ 124,5
50 - 60	32,52 ------ 35,72	39,91 ------ 43,11	57,6 ------ 70,8	39,0 ------ 57,1	53,6 ------ 71,7	19,82	9,9	140,3	81,2 ------ 102,0	98,2 ------ 119,0
30 - 35	26,00 ------ 29,20	33,38 ------ 26,58	60,9 ------ 74,1	35,7 ------ 53,3	49,9 ------ 68,0	11,58	6,6	117,2	70,4 ------ 91,2	87,0 ------ 107,8
15 - 20	19,60 ------ 22,80	23,29 ------ 26,49	57,6 ------ 70,8	34,3 ------ 50,4	48,3 ------ 64,4	6,04	6,6	100,4	62,7 ------ 81,5	77,9 ------ 96,7
6 - 10	10,75 ------ 12,75	13,83 ------ 15,83	35,3 ------ 43,5	28,7 ------ 40,5	42 ------ 53,8	3,11	6,6	75,7	47,6 ------ 61,1	61,9 ------ 75,4
Моноблоки 300 МВт
Холодное состояние	36,46	36,46	148,9	78,6	97,7	21,62	89,7	234,4	154,6	173,7
50 - 60	72,32	85,61	171,9	57,4	76,1	36,80	27,1	161,6	135,8	158,7
30 - 35	59,03	72,32	171,9	53,3	71,0	23,51	27,1	127,9	119,2	141,1
15 - 20	49,06	55,71	171,9	57,9	75,6	13,54	27,1	120,5	116,6	136,4
6 - 10	20,92	26,30	74,0	48,7	66,0	6,45	15,6	107,3	81,3	100,3
Дубль-блоки 300 МВт
Холодное состояние	32,86 ------ 42,01	32,86 ------ 42,01	99,5 ------ 137,3	80,8 ------ 121,3	101,0 ------ 141,5	19,55	60,9	252,1	147,5 ------ 195,5	167,7 ------ 215,7
50 - 60	68,87 ------ 77,72	82,46 ------ 91,31	115,2 ------ 152,2	59,7 ------ 100,4	79,6 ------ 120,3	36,86	18,1	179,7	130,7 ------ 178,7	154,8 ------ 202,8
30 - 35	55,27 ------ 63,83	68,87 ------ 77,43	115,2 ------ 150,6	54,3 ----- 95,3	72,9 ------ 113,9	23,26	18,1	135,7	111,6 ------ 159,6	134,4 ------ 182,4
15 - 20	45,08 ------ 53,05	51,88 ------ 59,85	115,2 ------ 148,1	55,7 ------ 92,5	74,3 ------ 111,1	13,07	18,1	132,0	106,2 ------ 149,5	126,9 ------ 170,2
6 - 10	19,18 ------ 24,20	24,68 ------ 29,70	49,3 ----- 69,9	38,2 ------ 66,4	56,2 ------ 84,4	6,15	10,7	115,2	67,5 ------ 99,8	87,2 ------ 119,5
Моноблоки 500 МВт
Холодное состояние	25, 2	25,2	177,5	131,9	174,3		151,8	452,2	259,7	302,1
50 - 60	45,9	45,9	177,5	112,4	151,0		151,8	315,3	233,8	274,2
30 - 35	36,1	36,1	168,6	98,8	134,0	36,1	145,2	252,0	202,7	238,0
15 - 20	28,4	28,4	152,6	106,6	141,9	28,4	123,6	252,0	200,2	235,5
6 - 10	14,4	14,4	79,6	95,6	125,3	14,4	68,9	208,3	155,8	185,5
Моноблоки 800 МВт
Холодное состояние	65,9	-	443,6	333,8	-	65,9	282,7	836,8	599,3	-
50 - 60	85,6	-	391,4	234,2	-	85,6	291,5	432,2	448,1	-
30 - 35	72,9	-	382,6	229,2	-	72,9	288,6	432,2	433,1	-
15 - 20	60,8	-	347,6	243,5	-	60,8	253,2	431,9	430,0	-
6 - 10	24,7	-	139,1	177,4	-	24,6	103,3	338,8	276,1	-
Моноблок 1200 МВт
Холодное состояние	71	-	886	546	-	71	465	1631	1016	-
50 - 60	93	-	618	376	-	93	431	1326	773	-
30 - 35	75	-	599	362	-	75	421	1281	738	-
15 - 20	59	-	553	375	-	59	374	1256	724	-
6 - 10	30	-	295	308	-	30	189	773	506	-
Примечание. Для дубль-блоков в числителе указаны затраты на пуск одного корпуса котла, а в знаменателе - двух корпусов.

Таблица П7.2

Затраты топлива, тепла и электроэнергии на пуск

теплофикационных энергоблоков (по данным Всероссийского

теплотехнического научно-исследовательского института)

Продолжительность простоя, ч	Составляющие, относимые к котлу				Составляющие, относимые к турбине			Суммарные эквивалентные затраты топлива на пуск энергоблока B_пуск, т
	МВт·ч	Гкал	т		Составляющие, относимые к турбине
			т		МВт·ч	Гкал	Гкал
			Газомазутный	Пылеугольный
			Газомазутный	Пылеугольный				Газомазутный	Пылеугольный
Турбина Т-110/120-130 (моноблок)
Холодное состояние	3,37	13,0	27,3	36,4	3,37	13,0	90,3	45,7	54,8
50 - 60	3,00	11,6	22,4	30,4	11,91	14,2	67,9	39,6	47,6
30 - 35	3,00	11,6	21,8	29,6	8,27	14,2	63,7	37,5	45,3
15 - 20	2,47	9,7	27,7	35,2	5,31	12,2	58,1	41,1	48,6
6 - 10	2,47	9,7	30,6	38,1	3,77	12,2	56,4	43,4	50,9
Турбина Т-180/210-130 (моноблок)
Холодное состояние	6,19	15,4	47,5	64,2	5,19	15,4	166,9	78,4	95,1
50 - 60	5,15	15,2	36,6	53,4	20,15	20,1	118,6	67,7	81,9
30 - 35	4,34	12,5	32,3	45,5	13,19	17,4	99,0	55,3	68,5
15 - 20	4,15	11,8	39,7	52,1	8,77	16,7	85,0	59,3	71,7
6 - 10	3,27	9,8	37,4	48,5	5,58	14,7	60,9	51,9	63,0
Турбины Т-185/220-130 и ПТ-140/165-130 при пуске по моноблочной схеме
Холодное состояние	6,64	19,3	52,5	-	6,64	19,3	164,8	84,9	-
50 - 60	5,96	17,2	43,6	-	21,73	22,0	129,5	74,9	-
30 - 35	5,58	16,5	40,6	-	14,81	21,4	119,4	68,3	-
15 - 20	5,19	15,4	51,5	-	10,19	20,3	114,1	76,9	-
6 - 10	4,42	13,7	57,0	-	6,73	18,6	103,9	79,3	-
Турбины Т-185/220-130 и ПТ-140/165-130 при последовательной растопке корпусов котла <*>
Холодное состояние	1,70 ----- 1,70	19,3 ------ 19,3	87,3 ------ 42,6	-	1,70 ------ 1,70	19,3 ------ 19,3	164,8 ------ 100,8	119,7 ------ 65,6	-
50 - 60	1,55 ----- 1,55	17,2 ------ 17,2	78,6 ------ 36,4	-	5,65 ------ 5,65	22,0 ------ 22,0	129,5 ------ 80,5	109,9 ------ 60,7	-
30 - 35	1,45 ----- 1,45	16,5 ------ 16,5	75,6 ------ 34,0	-	3,85 ------ 3,85	21,4 ------ 21,4	119,4 ------ 75,3	103,3 ------ 55,5	-
15 - 20	1,35 ----- 1,35	15,4 ------ 15,4	70,7 ------ 33,0	-	2,65 ------ 2,65	20,3 ------ 20,3	114,1 ------ 72,4	96,1 ------ 52,5	-
6 - 10	1,15 ----- 1,15	13,7 ------ 13,7	63,8 ------ 34,8	-	1,75 ------ 1,75	18,6 ------ 18,6	103,9 ------ 67,2	86,1 ------ 51,9	-
Моноблок и дубль-блок с турбиной Т-250/300-240 при пуске по моноблочной схеме
Холодное состояние	38,7	29,4	72,9	95,7	13,7	63,0	226,4	131,0	153,8
50 - 60	38,3	28,7	62,6	82,8	37,1	69,3	171,8	119,2	139,4
30 - 35	38,3	28,7	58,7	77,5	27,5	69,3	144,9	109,2	128,0
15 - 20	26,2	18,2	41,8	59,0	16,7	58,8	110,6	78,9	96,1
6 - 10	16,7	11,9	47,1	63,3	9,6	41,3	94,1	74,4	90,6
Дубль-блок с турбиной Т-250/300-240 при последовательной растопке корпусов котла <*>
Холодное состояние	38,7 ------ 38,7	29,4 ------ 29,4	-	143,3 ------ 74,9	13,7 ------ 13,7	63,0 ------ 63,0	226,4 ------ 140,4	-	201,4 ------ 120,4
50 - 60	38,3 ------ 38,3	28,7 ------ 28,7	-	130,2 ------ 67,9	37,1 ------ 37,1	69,3 ------ 69,3	171,8 ------ 114,4	-	186,8 ------ 116,3
30 - 35	38,3 ------ 38,3	28,7 ------ 28,7	-	124,9 ------ 65,3	27,5 ------ 27,5	69,3 ------ 69,3	144,9 ------ 94,1	-	175,4 ------ 108,5
15 - 20	26,2 ------ 26,2	18,2 ------ 18,2	-	99,6 ------ 47,6	16,7 ------ 16,7	58,8 ------ 58,8	110,6 ------ 80,1	-	136,7 ------ 80,4
6 - 10	16,7 ------ 16,7	11,9 ------ 11,9	-	85,1 ------ 45,8	9,6 ------ 9,6	41,3 ------ 41,3	94,1 ------ 69,6	-	112,5 ------ 69,6
<*> В знаменателе приведены затраты для пуска энергоблока до половинной нагрузки на одном корпусе котла.

Таблица П7.3

Затраты топлива, тепла и электроэнергии

на пуск и подключение к работающему турбоагрегату

второго корпуса котла дубль-блока (по данным Всероссийского

научно-исследовательского теплотехнического института)

Продолжительность простоя, ч	Составляющие, относимые к котлу				Составляющие, относимые к турбине		Суммарные эквивалентные затраты топлива на пуск второго корпуса котла B₂_к _пуск, ту. т
	МВт·ч	Гкал	ту. т		Составляющие, относимые к турбине
			ту. т		Гкал	Гкал
			газомазутный	пылеугольный
			газомазутный	пылеугольный			газомазутный	пылеугольный
1	2	3	4	5	6	7	8	9
Конденсационные энергоблоки 160 МВт с прямоточными котлами
Более 20	3,65	5,9	15,2	15,6	12,3	21,0	22,0	27,0
15 - 20	2,74	4,5	12,1	17,1	9,2	21,0	18,0	23,0
6 - 10	2,28	3,7	10,6	20,2	7,7	21,0	16,0	21,0
Конденсационные энергоблоки 200 МВт с барабанными котлами
Более 20	4,17	6,6	17,0	23,0	13,7	24,5	24,8	30,8
15 - 20	3,71	5,9	15,5	21,5	12,2	24,5	22,8	28,6
6 - 10	2,82	4,5	12,6	18,6	9,2	24,5	19,0	25,0
Конденсационные энергоблоки 200 МВт с прямоточными котлами
Более 20	4,88	7,7	19,3	25,3	16,0	24,5	27,8	33,8
15 - 20	4,42	7,0	17,8	23,8	14,5	24,5	25,8	31,8
6 - 10	3,17	5,0	13,8	19,8	10,4	24,5	20,5	26,5
Конденсационные энергоблоки 300 МВт и теплофикационные энергоблоки 250 МВт
Более 20	8,8	24,0	40,5	48,5	37,0	28,0	56,0	64,0
15 - 20	7,9	21,6	36,9	44,9	33,3	28,0	51,3	59,3
6 - 10	5,9	16,2	28,6	36,6	24,8	28,0	40,3	48,3
Теплофикационные энергоблоки с турбинами Т-185/220-130 и ПТ-140/165-130
Более 20	5,4	8,5	21,2	27,8	17,6	26,9	30,2	36,8
15 - 20	4,9	7,7	19,6	26,2	15,9	26,9	28,0	34,6
6 - 10	3,5	5,5	15,1	21,7	11,4	26,9	22,3	28,9

Таблица П7.4

Затраты топлива, тепла и электроэнергии

на пуски турбоагрегатов из холодного состояния

Мощность турбины, МВт	МВт·ч	Гкал	Гкал	Суммарные эквивалентные затраты топлива на пуск турбоагрегата B_{т пуск}, т
100	2,2	9,7	148,2	20
50	1,6	7,3	111,2	15
20	1,1	4,9	74,1	10

Таблица П7.5

Затраты топлива, тепла и электроэнергии

на пуски котлов из холодного состояния

Паропроизводительность, т/ч	МВт·ч	Гкал	т		Суммарные эквивалентные затраты топлива на пуск котла B_{к пуск}, т
			Газомазутный котел	Пылеугольный котел
					Газомазутный котел	Пылеугольный котел
420 - 500	4,7	23,0	41	51	45	55
210 - 230	3,6	17,9	32	37	35	40

Приложение 8

ОБОБЩЕННЫЕ КОНСТАНТЫ ТВЕРДЫХ И ЖИДКИХ ТОПЛИВ <*>

Республика, край, область, бассейн	Месторождение, угольный разрез	Марка, класс	%	a
Угли
Донецкий	-	ДР	18,7	1,08
-"-	-	Д (отсев)	18,9	1,10
-"-	-	ГР	18,5	1,10
-"-	-	Г, отсев	18,6	1,08
-"-	-	Г, ППМ <**>	18,5	1,10
-"-	-	ТР	19,0	1,11
-"-	-	АШ, АСШ	20,1	1,11
-"-	-	ПА (Р, отсев)	19,4	1,11
-"-	-	(Ж, К, ОС), отсев	18,7	1,10
Кузнецкий	-	Д (Р, СШ)	18,7	1,09
-"-	-	Г (Р, С, Ш)	18,6	1,09
-"-	-	1СС (Р, отсев)	18,8	1,09
-"-	-	2СС (Р, С, Ш, отсев)	18,8	1,10
-"-	-	Т (Р, отсев)	19,1	1,09
-"-	-	(Ж, К, ОС) ППМ <**>	18,8	1,09
Кузнецкий	Грамотеинский	Г (Р, окисленный)	18,9	1,08
-"-	Кедровский	СС (Р, окисленный)	19,1	1,09
-"-	Краснобродский	Т (Р, окисленный)	19,2	1,10
-"-	Томьусинские	СС (Р, окисленный)	18,9	1,10
Карагандинский	-	КР	18,9	1,09
-"-	-	К, ППМ	18,8	1,10
Экибастузский	Разрезы 1, 2, 3	ССР	18,8	1,09
-"-	Разрез 5/6	ССР	18,8	1,10
-"-	Куучекинское	ССР	19,0	1,09
-"-	Ленгерское	БЗ (Р, отсев)	19,6	1,10
Подмосковный	В целом	Б2 (Р, ОМСШ)	19,1	1,10
-"-	Черепетьуголь	Б2 (Р, ОМСШ)	19,2	1,10
Башкирская АССР	Бабаевское	Б1 (Р)	18,7	1,09
Кизеловский	-	Г (Р, отсев, К, М)	18,4	1,12
-"-	-	Г, ППМ <**>	18,6	1,10
Челябинский	-	БЗ (Р, МСШ)	19,1	1,09
Свердловская обл.	Егоршинское	ПАР	19,5	1,09
Узбекская	Ангренское	Б2 (ОМСШ)	20,0	1,08
Канско-Ачинский	Ирша-Бородинское	Б2 (Р)	19,7	1,08
-"-	Назаровское	Б2 (Р)	19,7	1,08
-"-	Березовское	Б2 (Р)	19,8	1,08
-"-	Боготольское	Б1 (Р)	19,6	1,07
-"-	Абанское	Б2 (Р)	19,7	1,08
-"-	Итатское	Б1 (Р)	19,8	1,07
-"-	Барандатское	Б2 (Р)	19,5	1,08
Красноярский	Минусинское	ДР	19,0	1,09
Иркутский	Черемховское	Д (Р, отсев)	18,7	1,09
Приморский	Липовецкое	Д (Р, СШ)	18,6	1,08
-"-	Сучанское	Г₆ (Р)	18,8	1,09
-"-	Сучанское	Ж₆ (Р)	18,9	1,09
-"-	Сучанское	Т (Р)	19,3	1,10
-"-	Подгородненское	Т (Р)	19,0	1,11
-"-	Артемовское	Б3 (Р, СШ)	19,3	1,07
-"-	Тавричанское	Б3 (ОМ, СШ)	18,7	1,09
-"-	Реттиховское	Б1 (К, ОМ, СШ)	19,2	1,07
Ленинградская	-	-"-	19,5	1,09
Куйбышевская	Кашпирское	-"-	20,2	1,10
-"-	Торф	Фрезерный	19,6	1,06
Жидкие топлива
Мазут	Малосернистый	-	15,8	1,10
-"-	Сернистый	-	16,0	1,10
-"-	Высокосернистый	-	16,3	1,10
Нефть	Стабилизированная	-	15,8	1,10
<> Я.Л. Пеккер. Теплотехнические расчеты по приведенным характеристикам топлива (М.: Энергия, 1977). <*> Промпродукт мокрого обогащения.

Приложение 9

ОБОБЩЕННЫЕ КОНСТАНТЫ ПРИРОДНЫХ И ПОПУТНЫХ ГАЗОВ <*>

Газопровод	%	a
Природные газы
Саратов - Москва	12,0	1,11
Первомайск - Сторожовка	11,6	1,11
Ставрополь - Москва (III нитка)	12,0	1,11
Серпухов - Ленинград	12,0	1,11
Шебелинка - Харьков	12,0	1,11
Шебелинка - Москва	11,9	1,11
Кумертау - Магнитогорск	12,0	1,11
Газли - Коган	11,9	1,11
Хаджи - Абад - Фергана	12,0	1,11
Карабулак - Грозный	12,7	1,11
Коробки - Камышин	12,3	1,11
Оренбург - Совхозное	12,0	1,105
Попутные газы
Пермьнефть; Ярино - Пермь	12,9	1,10
Куйбышевнефть; Безенчук	12,9	1,11
Туркменнефть	12,0	1,11
Краснодарнефтегаз	12,1	1,11
Грознефть	12,5	1,10
Башкнефть, Шкапово - Туймазы	12,3	1,10
Азербайджанская ССР	11,8	1,11
<*> Я.Л. Пеккер Теплотехнические расчеты по приведенным характеристикам топлива (М.: Энергия, 1977).

Приложение 10

ПРИМЕР МАКЕТА

РАСЧЕТА НОРМАТИВНЫХ УДЕЛЬНЫХ РАСХОДОВ И ЭКОНОМИИ ТОПЛИВА

НА ОТПУСК ЭЛЕКТРОЭНЕРГИИ И ТЕПЛА ЗА ОТЧЕТНЫЙ МЕСЯЦ

Пример составлен применительно к подгруппе оборудования электростанции, на которой установлены энергетические котлы с предварительным подогревом воздуха в паровых калориферах, работающие на угле с высоким содержанием серы, турбоагрегаты типа ПТ с одноступенчатым отопительным отбором, пиковые водогрейные котлы, работающие на природном газе. Система циркуляционного водоснабжения - оборотная с градирнями. На момент составления энергетических характеристик все турбоагрегаты и котлы отработали более 35 тыс. ч.

Показатель, единица измерения		Обозначение	Способ определения, расчетная формула	Значение показателя
				для агрегата			в целом по подгруппе
							в целом по подгруппе
1. РАСЧЕТ НОМИНАЛЬНЫХ ПОКАЗАТЕЛЕЙ ТУРБОАГРЕГАТА, ПОДГРУППЫ ТУРБОАГРЕГАТОВ 1.1. Исходные данные
Выработка электроэнергии, тыс. кВт·ч:
1.1.1.	турбоагрегатом	Э^та	Данные учета				-
1.1.2.	подгруппой турбоагрегатов	Э^пг	Отчетные данные	-	-	-
Число часов работы, ч:
1.1.3.	турбоагрегата		Данные учета				-
1.1.4.	подгруппы турбоагрегатов		Данные учета	-	-	-
Отпуск тепла внешним потребителям подгруппой оборудования, Гкал (ГДж):
1.1.5.	всего		Отчетные данные	-	-	-
1.1.6.	с горячей водой		Отчетные данные	-	-	-
1.1.7.	пиковыми водогрейными котлами (ПВК)		Отчетные данные	-	-	-
Отпуск тепла внешним потребителям и на собственные нужды, Гкал (ГДж):
из производственного отбора:
1.1.8.	турбоагрегата	Q_по	Данные учета				-
1.1.9.	подгруппы турбоагрегатов		Отчетные данные	-	-	-
из отопительного отбора:
1.1.10	турбоагрегата	Q_то	Данные учета				-
1.1.11.	подгруппы турбоагрегатов от конденсатора турбоагрегата		Отчетные данные	-	-	-
1.1.12.	всего	Q_конд	Данные учета				-
1.1.13.	в том числе при работе с ухудшенным вакуумом	Q_ув	Данные учета				-
1.1.14.	Количество пусков турбоагрегата по диспетчерскому графику		Данные учета				-
1.1.15.	Средний расход охлаждающей воды через конденсатор турбоагрегата, м³/ч		Данные учета				-
1.1.16.	Средняя температура охлаждающей воды на входе в конденсатор, °C	t₁	Данные учета				-
1.1.17.	Средний расход питательной воды через ПВД, т/ч		Данные учета				-
Средний расход сетевой воды через подогреватели сетевой воды, т/ч:
1.1.18.	турбоагрегата		Данные учета				-
1.1.19.	подгруппы турбоагрегатов			-	-	-
Средние по подгруппе оборудования, т/ч:
1.1.20.	невозврат конденсата от потребителей		Данные учета	-	-	-
1.1.21.	подпитка теплосети		Данные учета	-	-	-
Средняя температура воды у основного подогревателя сетевой воды турбоагрегата, °C:
1.1.22.	на входе		Данные учета				-
1.1.23.	на выходе		Данные учета				-
1.1.24.	Средняя температура наружного воздуха, °C	t_{н в}	Данные учета	-	-	-
1.1.25.	Продолжительность работы турбоагрегата от даты составления энергетической характеристики, ч		Данные учета				-
1.2. Расчет показателей
1.2.1.	Средний отпуск тепла внешним потребителям подгруппой оборудования, Гкал/ч (Гдж/ч)			-	-	-
	Средняя тепловая нагрузка, Гкал/ч (Гдж/ч):
	производственного отбора:
1.2.2.	турбоагрегата						-
1.2.3.	подгруппы турбоагрегатов			-	-	-
	теплофикационного отбора:
1.2.4.	турбоагрегата						-
1.2.5.	подгруппы турбоагрегатов			-	-	-
Средняя электрическая нагрузка, МВт:
1.2.6.	турбоагрегата	N_т					-
1.2.7.	подгруппы турбоагрегатов			-	-	-
Исходно-номинальные значения по турбоагрегату, т/ч:
1.2.8.	расхода свежего пара						-
1.2.9.	расхода пара на входе в часть среднего давления						-
1.2.10.	расхода пара в конденсатор	D₂	или , где q_экв = 860 ккал/(кВт·ч) = 3601 кДж/(кВт·ч); r = 550 ккал/кг = 2303 кДж/кг				-
Номинальные значения:
1.2.11.	температуры охлаждающей воды после градирни, °C		По характеристике градирни для фактических метеорологических условий и тепловой нагрузки	-	-	-
1.2.12.	температурного напора основного подогревателя сетевой воды, °C						-
1.2.13.	давления пара в производственном отборе, кгс/см² (МПа)		, где p_потр - давление пара в выходных коллекторах, обеспечивающее у потребителя номинальное значение параметра; - расчетное значение потери давления от камеры производственного отбора до выходных коллекторов				-
1.2.14.	давления пара в теплофикационном отборе, кгс/см² (МПа)		, где ; - расчетное значение потери давления в трубопроводе от камеры теплофикационного отбора до подогревателя сетевой воды
1.2.15.	Исходно-номинальное значение удельного расхода тепла брутто на турбоагрегат на производство электроэнергии, ккал/(кВт·ч) [кДж/(кВт·ч)]
Поправки к на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, ккал/(кВт·ч) [кДж/(кВт·ч)]:
1.2.16.	температуры охлаждающей воды (номинальной)		, где
1.2.17.	давления пара (номинального) в производственном отборе
1.2.18.	давления пара (номинального) в теплофикационном отборе
1.2.19.	расхода охлаждающей воды (при отклонении фактического значения в сторону увеличения)		, где				-
1.2.20.	расхода питательной воды (фактического)						-
1.2.21.	отпуска тепла от конденсатора (фактического) с водой, подаваемой на водоподготовительную установку						-
1.2.22.	отработанного ресурса времени						-
1.2.23.	количества пусков по диспетчерскому графику						-
Номинальное значение удельного расхода тепла брутто:
1.2.24.	по турбоагрегату						-
1.2.25.	по подгруппе турбоагрегатов			-	-	-
Исходно-номинальное значение удельной выработки электроэнергии по теплофикационному циклу, кВт·ч/Гкал (кВт·ч/ГДж):
1.2.26.	паром производственного отбора						-
1.2.27.	паром теплофикационного отбора						-
Поправки к w_тф на отклонение номинального значения давления от зафиксированного при построении исходно-номинальной зависимости:
1.2.28.	производственного отбора						-
1.2.29.	теплофикационного отбора						-
1.2.30.							-
Номинальное значение удельной выработки электроэнергии по теплофикационному циклу, кВт·ч/Гкал (кВт·ч/ГДж):
1.2.31.	паром производственного отбора						-
1.2.32.	паром теплофикационного отбора						-
Номинальное значение мощности, развиваемой по конденсационному циклу, МВт:
1.2.33.	турбоагрегатом						-
1.2.34.	подгруппой турбоагрегатов			-	-	-
Исходно-номинальное значение затрат мощности на собственные нужды подгруппы турбоагрегатов, МВт:
1.2.35.	суммарное		, где m_т - количество работавших турбоагрегатов; Н_цн - напор, развиваемый циркуляционными насосами	-	-	-
1.2.36.	на циркуляционные насосы			-	-	-
1.2.37.	Затраты электроэнергии на пуски турбоагрегатов по диспетчерскому графику, тыс.кВт·ч			-	-	-
Номинальное относительное значение, %:
1.2.38.	расхода электроэнергии на собственные нужды подгруппы турбоагрегатов			-	-	-
1.2.39.	расхода электроэнергии на циркуляционные насосы			-	-	-
1.2.40.	Исходно-номинальное значение расхода тепла на собственные нужды подгруппы турбоагрегатов, Гкал/ч (ГДж/ч)		, где	-	-	-
1.2.41.	Расход тепла на пуски турбоагрегатов по диспетчерскому графику, Гкал (ГДж)			-	-	-
1.2.42.	Номинальное относительное значение расхода тепла на собственные нужды подгруппы турбоагрегатов, %			-	-	-
1.2.43.	Номинальное значение удельного расхода тепла нетто по подгруппе турбоагрегатов, ккал/(кВт·ч) [кДж/(кВт·ч)]			-	-	-
Исходно-номинальное значение энтальпии пара, ккал/кг (кДж/кг):
1.2.44.	в теплофикационном отборе						-
1.2.45.	в конденсаторе при ухудшенном вакууме						-
Поправки [ккал/кг (кДж/кг)] на отклонение номинальных значений показателей от принятых при построении исходно-номинальных зависимостей энтальпии пара:
1.2.46.	в теплофикационном отборе						-
1.2.47.							-
1.2.48.	в конденсаторе при ухудшенном вакууме						-
1.2.49.							-
Номинальное значение энтальпии пара, ккал/кг (кДж/кг):
1.2.50.	в производственном отборе						-
1.2.51.	в теплофикационном отборе						-
1.2.52.	в конденсаторе при ухудшенном вакууме						-
1.2.53.	в конденсаторе при фактической электрической мощности турбоагрегата, но при условии работы его в конденсационном режиме						-
Увеличение расхода тепла на производство электроэнергии, Гкал (ГДж), при условном отсутствии отпуска тепла внешним потребителям:
1.2.54.	из производственного отбора						-
1.2.55.	из теплофикационного отбора						-
1.2.56.	от конденсатора						-
1.2.57.	всего		Значения , и определяются по формуле (22) при номинальных значениях энтальпии пара в отборах и в конденсаторе	-	-	-
1.2.58.	Коэффициент увеличения расхода тепла на производство электроэнергии при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов			-	-	-
Примечание. Значения , и могут также определяться на основе графических зависимостей энергетических характеристик турбоагрегатов (см. дополнения к пп. 25 - 27 разд. 3.1.1 Методических указаний) при номинальных значениях давления пара в регулируемых отборах.
(примечание введено Изменением N 1, утв. Минтопэнерго России 15.05.1998)
2. РАСЧЕТ НОМИНАЛЬНЫХ ПОКАЗАТЕЛЕЙ КОТЛОВ, ПОДГРУППЫ КОТЛОВ 2.1. Исходные данные
Фактическое качество сожженного твердого топлива:
2.1.1.	низшая теплота сгорания, ккал/кг (кДж/кг)		Данные учета	-	-	-
2.1.2.	зольность, %	A^p	Данные учета	-	-	-
2.1.3.	влажность, %	W^p	Данные учета	-	-	-
Число часов работы, ч:
2.1.4.	котла		Отчетные данные				-
2.1.5.	подгруппы котлов		Данные учета	-	-	-
Выработка тепла, Гкал (ГДж):
2.1.6.	котлом		Отчетные данные				-
2.1.7.	подгруппой котлов		Отчетные данные	-	-	-
2.1.8.	Расход питательной воды по подгруппе котлов, тыс. т		Отчетные данные	-	-	-
2.1.9.	Количество пусков котлов по диспетчерскому графику		Отчетные данные				-
Температура воздуха, °C:
2.1.10.	холодного на стороне всасывания дутьевого вентилятора	t_хв	Отчетные данные				-
2.1.11.	перед воздухоподогревателем		Отчетные данные				-
2.1.12.	Температура питательной воды, °C	t_пв	Данные учета				-
2.1.13.	Продолжительность работы котла от даты составления энергетической характеристики, ч		Данные учета				-
2.1.14.	Максимальная нагрузка подгруппы котлов, Гкал/ч (ГДж/ч)		Данные учета	-	-	-
Количество твердого топлива в натуральном исчислении, т:
2.1.15.	полученного от поставщиков		Данные учета	-	-	-
2.1.16.	израсходованного энергетическими котлами	B_нат	Отчетные данные
2.1.17.	Фактический расход топлива в условном исчислении на отпуск электроэнергии и тепла	B^пг	Отчетные данные	-	-	-
2.1.18.	Число часов работы пиковых водогрейных котлов		Данные учета	-	-	-
2.2. Расчет показателей
Приведенные характеристики топлива
2.2.1.		к	По данным табл. 2	-	-	-
2.2.2.		с	По данным табл. 2	-	-	-
2.2.3.		в	По данным табл. 2	-	-	-
Средние значения тепловой нагрузки, Гкал/ч (ГДж/ч):
2.2.4.	котла						-
2.2.5.	подгруппы котлов			-	-	-
2.2.6.	расхода питательной воды по подгруппе котлов, т/ч			-	-	-
Номинальное удельное значение количества тепла, ккал/кг (кДж/кг):
2.2.7.	воспринятого воздухом в калориферах	q_кф	см. пояснения к формуле (52)				-
2.2.8.	поданного в топку при обдувке поверхностей нагрева	q_обд_._п	D_обд (i_обд_._п - i_ух)/B_нат см. пояснения к формуле (56)				-
2.2.9.	Коэффициент, учитывающий тепло, дополнительно внесенное в топку	K_Q					-
2.2.10.	Исходно-номинальное значение потерь тепла от механической неполноты сгорания, %						-
Поправки к на отклонения значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, %:
2.2.11.	зольности топлива		f (A^p - A^p⁽^исх⁾)				-
2.2.12.	влажности топлива		f (W^p - W^p⁽^исх⁾)				-
2.2.13.	Номинальное значение потерь тепла от механической неполноты сгорания, %						-
2.2.14.	Исходно-номинальное значение температуры уходящих газов, °C						-
Поправки к на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, °C:							-
2.2.15.	температуры питательной воды						-
2.2.16.	температуры воздуха на входе в воздухоподогреватель						-
2.2.17.	влажности топлива		f (W^p - W^p⁽^исх⁾)				-
Номинальные значения:
2.2.18.	температуры уходящих газов, °C						-
2.2.19.	потерь тепла с уходящими газами, %		По формуле (108)				-
2.2.20.	потерь тепла от наружного охлаждения котла, %						-
2.2.21.	потерь тепла с физическим теплом шлака, %						-
2.2.22.	потерь тепла при пусках котлов по диспетчерскому графику, %		По формуле (114)				-
2.2.23.	потерь тепла от старения котлов, %						-
КПД брутто, %:
2.2.24.	котла						-
2.2.25.	подгруппы котлов			-	-	-
Количества израсходованного топлива в натуральном исчислении, т:
2.2.26.	котлом						-
2.2.27.	подгруппой котлов			-	-	-
2.2.28.	Исходно-номинальное значение удельного расхода электроэнергии на тягу и дутье, кВт·ч/Гкал (кВт·ч/ГДж)						-
Поправки к на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, кВт·ч/Гкал (кВт·ч/ГДж):							-
2.2.29.	зольности топлива		f (A^p - A^p⁽^исх⁾)				-
2.2.30.	влажности топлива		f (W^p - W^p⁽^исх⁾)				-
2.2.31.	температуры уходящих газов						-
2.2.32.	температуры холодного воздуха						-
2.2.33.	Номинальное значение удельного расхода электроэнергии на тягу и дутье, кВт·ч/Гкал (кВт·ч/ГДж)						-
2.2.34.	Исходно-номинальное значение удельного расхода электроэнергии на пылеприготовление, кВт·ч/т натурального топлива						-
Поправки к на отклонение внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, кВт·ч/т натурального топлива:
2.2.35.	зольности топлива		f (A^p - A^p⁽^исх⁾)				-
2.2.36.	влажности топлива		f (W^p - W^p⁽^исх⁾)				-
2.2.37.	Номинальное значение удельного расхода электроэнергии на пылеприготовление, кВт·ч/т натурального топлива						-
2.2.38.	Номинальное значение удельного расхода электроэнергии на питательные насосы подгруппы котлов, кВт·ч/т питательной воды			-	-	-
2.2.39.	Номинальное значение мощности прочих механизмов собственных нужд, МВт			-	-	-
2.2.40.	Затраты электроэнергии на пуски котлов по диспетчерскому графику, тыс. кВт·ч			-	-	-
2.2.41.	Номинальное значение суммарного расхода электроэнергии на собственные нужды подгруппы котлов, тыс. кВт·ч			-	-	-
Номинальные значения абсолютных расходов тепла на собственные нужды, Гкал (ГДж):
2.2.42.	индивидуальных						-
2.2.43.	на размораживание твердого топлива			-	-	-
2.2.44.	на отопление и вентиляцию помещений, горячее водоснабжение			-	-	-
2.2.45.	при пусках котлов по диспетчерскому графику			-	-	-
2.2.46.	прочих			-	-	-
2.2.47.	суммарного			-	-	-
2.2.48.	Номинальное значение удельного расхода тепла на собственные нужды подгруппы котлов, %			-	-	-
2.2.49.	Средняя тепловая нагрузка пикового водогрейного котла, Гкал/ч (ГДж/ч)			-	-	-
2.2.50.	Исходно-номинальное значение температуры уходящих газов ПВК		f (Q_ПВК)	-	-	-
Поправки к на отклонение значений внешних факторов от фиксированных условий, принятых при построении исходно-номинальной зависимости, °C:
2.2.51.	температуры холодного воздуха			-	-	-
2.2.52.	расхода сетевой воды			-	-	-
2.2.53.	температуры сетевой воды на входе в котел			-	-	-
Номинальные значения:
2.2.54.	температуры уходящих газов ПВК, °C			-	-	-
2.2.55.	потерь тепла с уходящими газами, %		По формуле (108)	-	-	-
2.2.56.	потерь тепла от наружного охлаждения ПВК, %			-	-	-
2.2.57.	КПД брутто ПВК, %			-	-	-
Примечание. Поправки по пп. 2.2.17; 2.2.29; 2.2.30; 2.2.35 и 2.2.36 вводятся только при наличии экспериментальных данных.
(примечание введено Изменением N 1, утв. Минтопэнерго России 15.05.1998)
3. РАСЧЕТ НОМИНАЛЬНЫХ И НОРМАТИВНЫХ УДЕЛЬНЫХ РАСХОДОВ ТОПЛИВА, ЭКОНОМИИ ТОПЛИВА
Номинальное значение доли потерь (%) при отпуске тепла:
3.1.	от энергетических котлов			-	-	-
3.2.	от пиковых водогрейных котлов			-	-	-
3.3.	Коэффициент отнесения затрат топлива подгруппой энергетических котлов на производство электроэнергии	K_э	По формуле (17)	-	-	-
3.4.	Номинальное значение удельного расхода электроэнергии на собственные нужды, отнесенного на производство электроэнергии, %			-	-	-
3.5.	Номинальное значение КПД нетто подгруппы энергетических котлов, %			-	-	-
3.6.	Коэффициент теплового потока, %		, где - установленная тепловая мощность находившихся в работе котлов подгруппы оборудования	-	-	-
Коэффициенты, учитывающие влияние на удельные расходы топлива, %:
3.7.	стабилизации тепловых процессов	K_ст	f (K_з, N_мак_с) - приложение 11	-	-	-
3.8.	освоения вновь введенного оборудования	K_осв	Приложение 12	-	-	-
3.9.	Коэффициент увеличения расхода топлива энергетическими котлами при условном отсутствии отпуска тепла внешним потребителям из отборов и от конденсаторов турбоагрегатов			-	-	-
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
Удельный расход условного топлива на электроэнергию, г/(кВт·ч):
3.10.	номинальный		, где Q_ут = 7 Гкал/т (29,309 ГДж/т)	-	-	-
3.11.	нормативный			-	-	-
Затраты электроэнергии, тыс. кВт·ч:
3.12.	на сетевые насосы	Э_сет		-	-	-
3.13.	на механизмы ПВК, конденсатные насосы подогревателей сетевой воды, подпиточные насосы, а также насосы, используемые для подготовки воды для подпитки теплосети	Э_{к, подп}		-	-	-
3.14.	суммарные, относимые к теплофикационной установке	Э_тепл	Э_сет + Э_{к, подп}	-	-	-
3.15.	на насосы, используемые при подготовке химически обессоленной воды для восполнения невозврата конденсата от потребителей пара	Э_пар		-	-	-
3.16.	Доля отпуска тепла, обеспечиваемая за счет нагрева воды в сетевых насосах, %			-	-	-
Промежуточный удельный расход условного топлива на тепло, кг/Гкал (кг/ГДж):
3.17.	по энергетическим котлам			-	-	-
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
3.18.	по пиковым водогрейным котлам			-	-	-
3.19.	Увеличение удельного расхода топлива вследствие дополнительных затрат электроэнергии			-	-	-
Удельный расход условного топлива на отпуск тепла внешним потребителям, кг/Гкал (кг/ГДж):
3.20.	номинальный			-	-	-
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
3.21.	нормативный			-	-	-
(в ред. Изменения N 1, утв. Минтопэнерго России 15.05.1998)
3.22.	Экономия (перерасход) топлива в пересчете на условное, т			-	-	-

Приложение 11

КОЭФФИЦИЕНТЫ ВЛИЯНИЯ УЧАСТИЯ ОБОРУДОВАНИЯ

В РЕГУЛИРОВАНИИ СУТОЧНЫХ ГРАФИКОВ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

НА УДЕЛЬНЫЙ РАСХОД УСЛОВНОГО ТОПЛИВА

(по данным Всероссийского теплотехнического

научно-исследовательского института)

Коэффициенты K_ст для конденсационных энергоблоков и групп оборудования с поперечными связями определяется в соответствии с рис. П11.1 - П11.4 <*> по значениям коэффициентов заполнения суточных графиков нагрузки K_з которые рассчитывается по формуле

K_з = N_ср/N_макс,

где N_ср - средняя нагрузка турбоагрегатов за отчетный период, МВт:

N_макс - максимальная за отчетный период нагрузка турбоагрегатов, МВт; определяется как среднеарифметическое значение максимальных суточных нагрузок.

--------------------------------

<*> Разработаны Всероссийским теплотехническим научно-исследовательским институтом для конденсационных энергоблоков.

Для теплофикационных энергоблоков и групп оборудования с поперечными связями коэффициенты K_ст определяются также в соответствии с рис. П11.1 - П11.4, но коэффициенты K_з в этом случае рассчитываются по значениям средней

и максимальной

за отчетный период тепловой нагрузки котлов

а)

б)

в)

Рис. П11.1. Коэффициенты стабилизации тепловых процессов K_ст

для энергоблоков, работающих на каменных (а) и бурых (б)

углях и регулирующих электрическую нагрузку в соответствии

с суточным графиком типа I (в):

1 - N_макс = N_ном; 2 - N_макс = 0,75N_ном; 3 - N_макс = 0,5N_ном

а)

б)

в)

Рис. П11.2. Коэффициенты стабилизации тепловых процессов K_ст

для энергоблоков, работающих на каменных (а) и бурых (б)

углях и регулирующих электрическую нагрузку в соответствии

с суточным графиком типа II (в):

1 - N_макс = N_ном; 2 - N_макс = 0,75N_ном; 3 - N_макс = 0,5N_ном

а)

б)

в)

Рис. П11.3. Коэффициенты стабилизации тепловых процессов K_ст

для энергоблоков, работающих на каменных (а) и бурых (б)

углях и регулирующих электрическую нагрузку в соответствии

с суточным графиком типа III (в)

1 - N_макс = N_ном; 2 - N_макс = 0,75N_ном; 3 - N_макс = 0,5N_ном

Рис. П11.4. Коэффициенты стабилизации тепловых процессов K_ст

для энергоблоков, работающих на газе и мазуте и регулирующих

электрическую нагрузку в соответствии с суточными графиками

типов I, II и III:

1 - N_макс = N_ном; 2 - N_макс = 0,75N_ном; 3 - N_макс = 0,5N_ном

Приложение 12

КОЭФФИЦИЕНТЫ ОСВОЕНИЯ ВНОВЬ ВВЕДЕННОГО ОБОРУДОВАНИЯ, %

Энергооборудование с давлением свежего пара перед турбинами	Вид сжигаемого топлива	В первый год работы		Во второй год работы		В третий год работы
Энергооборудование с давлением свежего пара перед турбинами	Вид сжигаемого топлива	Серийное	Головное	Серийное	Головное	Серийное	Головное
90 кгс/см² (8,8 МПа), и менее	Твердое, газ, мазут	2,0 ---- 1,0	-	-	-	-	-
130 кгс/см² (12,8 МПа) теплофикационное без промперегрева	Твердое	4,0 ---- 2,0	7,0 ---- 3,5	-	5,0 ---- 2,5	-	-
130 кгс/см² (12,8 МПа) теплофикационное без промперегрева	Газ, мазут	3,0 ---- 1,5	5,0 ---- 2,5	-	3,0 ---- 1,5	-	-
130 кгс/см² (12,8 МПа) с промперегревом	Твердое	4,0 ---- 2,0	8,0 ---- 4,0	3,0 ---- 1,5	6,0 ---- 3,0	-	-
130 кгс/см² (12,8 МПа) с промперегревом	Газ, мазут	3,0 ---- 1,5	6,0 ---- 3,0	2,0 ---- 1,0	4,0 ---- 2,0	-	-
240 кгс/см² (23,5 МПа)	Твердое	8,0 ---- 4,0	12,0 ---- 6,0	4,0 ---- 2,0	8,0 ---- 4,0	-	3,0 ---- 1,5
240 кгс/см² (23,5 МПа)	Газ, мазут	6,0 ---- 3,0	10,0 ---- 5,0	3,0 ---- 1,5	6,0 ---- 3,0	-	-
Примечание. По каждой группе оборудования приведены коэффициенты: в числителе - (коэффициент к удельному расходу топлива на отпуск электроэнергии при блочном или условно-блочном вводе турбоагрегата и котла), в знаменателе - (коэффициенты к удельным расходам топлива на отпуск тепла, на освоение турбоагрегатов и котлов).

Средние по подгруппе оборудования коэффициенты влияния степени освоения оборудования на удельный расход топлива на отпуск электроэнергии

и отпуск тепла

определяются по формулам:

;

где

- коэффициенты влияния на удельный расход топлива каждого осваиваемого турбоагрегата и котла, %; принимаются по приложению 12;

- доля выработки электроэнергии и тепла каждым осваиваемым турбоагрегатом и котлом в соответствующей суммарной выработке энергии группой оборудования, %.

Приложение 13

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ,

СОДЕРЖАЩЕЙСЯ В МАКЕТЕ 15506-1

1. Контроль одноименных показателей

(показателей одной графы)

1.1.

, (1)

где П₁_nm, П₂_nm - значения показателя:

по каждому m-му из S энергоблоку, турбоагрегату, котлу (корпусу котла) пылеугольной или газомазутной (с признаками вида топлива 1 или 2) подгруппы каждой из групп энергоблоков;

по каждому турбоагрегату или котлу других подгрупп оборудования (кроме групп с кодами 18 и 20);

П₁_n, П₂_n - значение показателя в целом по пылеугольной или газомазутной подгруппе оборудования (кроме групп с кодами 18 и 20).

В зависимости от принятого варианта заполнения макета контролируются следующие показатели:

Подгруппа оборудования	Номера контролируемых показателей при вариантах заполнения макета
Подгруппа оборудования	I	II	III	IV
2, 3, 4, 5, 7, 8, 54, 57, 58, 59	1 - 3, 6 - 12, 15, 19, 23, 24, 30, 31, 33, 35, 37, 39, 41, 44 - 55, 57, 69, 89 - 96, 117, 119	Те же, что в I, и 13, 25 - 27, 32, 34, 36, 38, 40, 42, 56, 58, 59, 62, 65, 68, 72, 75, 78, 83, 86, 97, 98, 103, 106, 109, 118, 120, 121	Те же, что в I	Те же, что во II
17	-	-	44, 53, 54, 57, 92 - 94	44, 53, 54, 57 - 59, 92 - 94
10	44 - 54, 57, 69	44 - 54, 57, 69	44 - 54, 57, 69, 89 - 96, 117, 119	Те же, что в III, и 58, 59, 62, 65, 68, 72, 75, 78, 83, 86, 97, 98, 103, 106, 109, 118, 120, 121
6, 11, 12, 16, 21	-	-	44 - 54, 57, 69, 89 - 96, 117, 119

1.2. П₁_n + П₂_n = П_n, (2)

где П₁_n, П₂_n - значение показателя в целом по пылеугольной или газомазутной (с признаками вида топлива 1 и 2) подгруппе n-й группы оборудования;

П_n - значение показателя в целом по n-й группе оборудования.

Контроль производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 57, 58, 59.

При всех вариантах заполнения макета контролю подвергаются показатели 1 - 3, 6 - 13, 15, 19, 23 - 27, 30 - 42, 44 - 59, 62, 65, 68, 69, 72, 75, 78, 83, 86, 89 - 98, 103, 106, 109, 117 - 121

1.3.

, (3)

где П_n - значение показателя по каждой n-й из t подгрупп (групп) оборудования, имевшихся на электростанции;

П₉₇ - значение показателя в целом по электростанции (без районных котельных).

В контроле участвуют все группы оборудования, кроме группы с кодом 20.

Контролю подвергаются показатели 1 - 3, 6 - 13, 15, 19, 23 - 27, 30 - 42, 44 - 52, 56 - 59, 62, 65, 68, 69, 72, 75, 78, 83, 86, 89, 90, 92 - 98, 103, 106, 109, 117 - 121 при всех вариантах заполнения макета.

1.4.

Контроль показателя П_к производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 57, 58, 59 и по электростанции в целом (по строке 97).

Контролю подвергаются номинальный и нормативный удельные расходы топлива на отпуск электроэнергии и тепла.

Соответствие объектов контроля:

Показатели				Варианты заполнения макета
вспомогательные			контролируемый П_к
П₁	П₂	П₃
Каждый энергоблок пылеугольной или газомазутной подгруппы каждой группы энергоблоков		Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков		II, IV
Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков		Каждая группа энергоблоков		I - IV
Каждая из всех имеющихся на электростанции групп (при их отсутствии - подгрупп) оборудования		Электростанция в целом (строка 97)		I - IV

Обозначение и номера показателей:

Номер формулы	П₁, П_к		П₂, П₃
Номер формулы	Обозначение	Номер	Обозначение	Номер
4		17	Э_от	10
5		18	Э_от	10
6		21	Q_от	6
7		22	Q_от	6

1.5.

Контролю подвергаются фактический и номинальный удельные расходы тепла брутто на турбоагрегаты.

Соответствие объектов контроля:

Код группы оборудования	К какому объекту принадлежат вспомогательные показатели П₁ и П₂	Контролируемый показатель П_к
		К какому объекту принадлежит	Условное обозначение	При каких вариантах заполнения макета контролируется
2, 3, 4, 5, 7, 8, 54, 57, 58, 59	Каждая пылеугольная и газомазутная подгруппа энергоблоков	Каждая группа энергоблоков	q_т,	I - IV
	Каждый турбоагрегат пылеугольной и газомазутной подгруппы энергоблоков	Каждая пылеугольная и газомазутная подгруппа энергоблоков	q_т	I - IV
				II, IV
10	Каждый турбоагрегат	Подгруппа оборудования	q_т	I - IV
				IV
6, 11, 12, 16, 17, 21	Каждый турбоагрегат	Подгруппа оборудования	q_т	III, IV
				IV

Обозначение и номера показателей

Номер формулы	П₁, П_к		П₂
Номер формулы	Обозначение	Номер	Обозначение	Номер
8	q_т	87	Э	44
9		88	Э	44

2. Контроль взаимозависимых показателей

(показателей одной строки)

Номер формулы	Формула контроля	Номера показателей, участвующих в контроле	Допустимое значение
10		НСД-1; 4; 44; 1	0,5
11		НСД-1; 5; 49; 3	0,5
12		6, 7, 9
13		8, 6, 9
14		15, 16, 10	5·10^-5Э_от
15		19, 20, 6	5·10^-5Q_от
16		24, 23
17		30, 31, 33
18		30, 35, 39
19		39, 41, 117, 119
20		40, 42, 118, 120
21	Э_тф <= Э	45, 44
22		45, 46, 47, 48
23	Q_т = Q_по + Q_то + Q_конд	49, 50, 51, 52
24		53, 91
25		57, 58
26	n_т = n_к	57, 96
27		58, 97
28		57, 96
29		58, 97
30		96, 97
31	B = B_г + B_м + B_тв	92, 93, 94, 95
32		111, 113, 115	2
33		112, 114, 116	2
34		9 (97), 89 (20)
35	B_ПВК₍₉₇₎ = B₍₂₀₎	23 (97), 92 (20)
36	B_э₍₉₇₎ + B_тэ₍₉₇₎ = B₍₉₇₎ + B₍₂₀₎	15 (97), 19 (97); 92 (97), 92 (20)
37	Э_от = Э - Э^сн	10, 44, 30
38		НСД-1; 5; 8; 3	0,5
39		1, 2
40		44, 31, 44
41		6, 33, 6
42		7, 30, 35, 39, 7

Формулы 24, 26 и 27 применяются только при контроле показателей моноблоков, а формулы 28 и 29 - дубль-блоков.

В формулах 19, 20, 28 и 29 знак

означает суммирование показателя по каждому корпусу котла дубль-блока.

При равенстве нулю показателя

(графа 3 макета) правая часть формулы 11 приравнивается нулю.

В зависимости от принятого варианта заполнения макета контроль осуществляется по формулам:

Группа оборудования	Объект контроля	Применяемые формулы при варианте заполнения макета
Группа оборудования	Объект контроля	I	II	III	IV
1, 2, 3, 4, 7, 8	Каждый энергоблок	10, 12 - 19, 21 - 24, 26 или 28, 31, 32, 37 - 42	Те же, что и в IV	Те же, что и в I	10, 12 - 19, 20, 21 - 24, 25, 26 или 28, 27 или 29, 30 - 33, 37 - 42
1, 2, 3, 4, 7, 8	Пылеугольная или газомазутная подгруппа, группа энергоблоков	10, 12 - 23, 25, 30 - 33, 37 - 42
5, 54, 57, 58, 59	Каждый энергоблок	10 - 19, 21 - 24, 26 или 28, 31, 32, 37, 39 - 42	Те же, что и в IV	Те же, что и в I	10 - 25, 26 или 28, 27 или 29, 30 - 33, 37, 39 - 42
5, 54, 57, 58, 59	Пылеугольная или газомазутная подгруппа, группа энергоблоков	10 - 23, 25, 30 - 33, 37, 39 - 42
10	Каждый турбоагрегат	21 - 23			21 - 23, 25
10	Каждый котел	-	-	31, 32	30, 31, 32
6, 11, 12, 16, 21	Каждый турбоагрегат	-	-	21 - 23	21 - 23, 25
6, 11, 12, 16, 21	Каждый котел	-	-	31 - 32	30, 31, 32
17	Каждый агрегат	-	-	31	25, 31
17	Группа оборудования	10, 12, 14, 15, 17, 25, 31, 37 - 42
18, 20	Группа оборудования	30 - 33
6, 11, 16	Подгруппа оборудования	10, 12 - 23, 25, 30 - 33, 37 - 42
10, 12, 21	Подгруппа оборудования	10 - 23, 25, 30 - 33, 37, 39 - 42
97	Электростанция	10, 12 - 23, 25, 30, 31, 34 - 37, 39 - 42

3. Контроль отдельных показателей (показателей одной строки)

3.1. A_мин <= П_к <= A_макс

Номер формулы	Контролируемый показатель П_к		Допустимое значение
Номер формулы	Обозначение	Номер	A_мин	A_макс
45		53	10
46		54	0
47		55	0
48	p_о	60
49		61
Для групп оборудования:
48.1; 49.1	1 2, 3, 4, 5, 54		220	245
48.2; 49.2	7, 8, 10, 57, 58, 59		125	135
48.3; 49.3	11, 12		80	95
48.4; 49.4	6		160	245
48.5; 49.5	16		120	245
48.6; 49.6	21		15	130
50	t_о	70
51		71
Для групп оборудования:
50.1; 51.1	1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59		520	550
50.2; 51.2	10		530	560
50.3; 51.3	11, 12		470	545
50.4; 51.4	6		500	550
50.5; 51.5	16		500	550
50.6; 51.6	21		350	550
52		73	520	560
53		74	520	560
54	p₂	76	0,02	0,15
55		77	0,02	0,15
56	t₁	79	1	30
57	t₂	80	5	35
58		81	3	20
59		82	3	15
60	t_пв	84
61		85
Для групп оборудования:
60.1; 61.1	1, 2, 3, 4, 5, 54		190	280
60.2; 61.2	7, 8, 10, 11, 12		180	250
60.3; 61.3	6		170	280
60.4; 61.4	16		180	280
60.5; 61.5	21		100	230
62		91	10
63	t_хв	99	0	60
64		100	10	130
65	t_ух	101	90	250
66		102	90	250
67		104	1,01	1,70
68		105	1,01	1,70
69		107	5	120
70		108	5	50
71		110	5	15
72	q₂	111	3	15
73		112	3	10
74	(q₃ + q₄)	113	0	15
75		114	0	10

Контроль по формулам 54 - 59 не осуществляется для противодавленческих турбоагрегатов, групп турбоагрегатов (см. паспорт ТЭС).

3.2. A_мин <= П_к <= A_макс; П_к = 0 при П₁ = 0

Номер формулы	Контролируемый показатель П_к		Допустимое значение		Вспомогательный показатель П₁
Номер формулы	Обозначение	Номер	A_мин	A_макс	Обозначение	Номер
80	p_п	63	3	35	Q_по	50
81		64	3	35	Q_по	50
82	p_т	66	0,5	3	Q_то	51
83		67	0,5	3	Q_то	51

3.3. A_мин·П₁ <= П_к < A_макс·П₁

Номер формулы	Обозначение		Номер		Допустимое знамение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое знамение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
86			12	89	0,002	0,1
87	B_ПВК		23	9	0,15	0,18
90	Э_цн		37	35	0,3	0,9
91		G_пв	89	90	480	720
92	B		92	89	0,15	0,20
93	Э_тф		45	8	0,1	1,5
94		Q_отб
94.1		Q_по	46	50	0,1	1,4
94.2		Q_то	47	51	0,2	0,7
94.3		Q_конд	48	52	0,2	0,8

При контроле по формуле 86 вспомогательный показатель П₁ определяется для дубль-блока как сумма соответствующих показателей отдельных корпусов котла.

Контроль по формуле 90 не осуществляется для групп турбоагрегатов с противодавлением (см. паспорт ТЭС).

3.4. A_мин·П₁ <= П_к < A_макс·П₁

П_к = 0 при ....

Номер формулы	Обозначение		Номер		Допустимое значение		Условия (в номерах показателей), при которых П_к = 0
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
96		В_э	56	15	0	0,02	55 = 0
97		В_э	59	15	0	0,02	57 = 58
98		В_э	62	15	-0,01	0,02	60 = 61
99		В_э	65	15	0	0,02	63 = 64
100		В_э	68	15	0	0,02	66 = 67
101		В_э	72	15	-0,01	0,02	70 = 71
102		В_э	75	15	-0,01	0,02	73 = 74
103		В_э	78	15	-0,01	0,03	76 = 77
104		В_э	83	15	-0,01	0,03	81 = 82
105		В_э	86	15	-0,01	0,03	84 = 85
106		В	98	92	0	0,02	96 = 97
107		В	103	92	-0,01	0,03	101 = 102
108		В	106	92	-0,01	0,05	104 = 105
109		В	109	92	-0,01	0,05	107 = 108

3.5.

Номер формулы	Обозначение		Номер		Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
115		в_э	17	16	0,98	1,3
116		в_э	18	16	0,995	1,1
117		в_тэ	21	20	0,99	1,15
118		в_тэ	22	20	0,997	1,05
119		q_т	88	87	0,99	1,05

При П₁ = 0 контроль не осуществляется.

При П₁ /= 0 и П_к = 0 результаты контроля признаются неудовлетворительными.

3.6. A_мин Э < П₁ - П_к < A_максЭ

Показатель Э имеет номер 44

Номер формулы	Обозначение		Номер		Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
125			32	31	-0,005	0,02
126			36	35	-0,005	0,01
127		Э_цн	38	37	-0,005	0,01
128			40	39	-0,005	0,03
129		Э_пн	42	41	-0,005	0,03
130		Э_тд	118	117	-0,005	0,03
131		Э_пп	120	119	-0,005	0,03

3.7. Нестандартные формулы

Номер формулы	Формулы контроля
135	- 89; - 12; - 13 При контроле показателей дубль-блоков показатель 89 определяется как сумма соответствующих показателей каждого из корпусов котла
136	Q_от - 6; - 33; - 34
137	- 11; Э - 44; q_т - 87
138	D_о - 69; Э - 44; q_т - 87; Q_т - 49
139	q_т - 87; Э - 44; - 25; - 26; - 27; K_отр(т) - 28
140	- 89; - 12; - 25; - 26; - 27; K_отр(к) - 29

В зависимости от принятого варианта заполнения макета контроль осуществляется по следующим формулам:

Группа оборудования	Объект контроля	Применяемые формулы при варианте заполнения макета
Группа оборудования	Объект контроля	I	II	III	IV
1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59	Каждый энергоблок (соответственно турбоагрегат и котел)	45 - 48, 50, 52, 54, 56 - 58, 60, 62 - 65, 67, 69, 71, 72, 74, 80, 82, 86, 87, 90 - 94, 137, 138	Те же, что в подгруппе, группе энергоблоков и 45 - 47, 62	Те же, что и в варианте I	Те же, что в подгруппе, группе энергоблоков и 45 - 47, 62
1, 2, 3, 4, 5, 7, 8, 54, 57, 58, 59	Подгруппа и группа энергоблоков	48 - 61, 63 - 75, 80 - 83, 86, 87, 90 - 94, 96 - 109, 115 - 119, 125 - 131, 135 - 140
10	Каждый турбоагрегат	45, 46, 48, 50, 54, 56 - 58, 60, 80, 82, 94, 138			45, 46, 48 - 51, 54 - 61, 80 - 83, 94, 97 - 101, 103 - 105, 119, 138
10	Каждый котел	-	-	62 - 65, 67, 69, 71, 72, 74, 91, 92	62 - 75, 91, 92, 106 - 109, 130 - 131
11, 12, 6, 16, 21	Каждый турбоагрегат	-	-	Те, же, что в группе 10	Те же, что в группе 10
11, 12, 6, 16, 21	Каждый котел	-	-	Те же, что в группе 10	Те же, что в группе 10
17	Каждый агрегат	-	-	45, 46	45, 46, 97
17	Группа оборудования	97, 115 - 118, 125, 136, 139, 140
18	Группа оборудования	63 - 75, 91 - 92, 106 - 109, 130, 131
20	Группа оборудования	65, 66, 67, 70, 72, 73
10, 11, 12, 6, 16, 21	Подгруппа оборудования	48 - 51, 54 - 61, 63 - 75, 80 - 83, 86, 87, 90 - 94, 97 - 101, 103 - 109, 115 - 119, 125 - 131, 135 - 140
97	Электростанция	86, 87, 90 - 94, 115 - 118, 125 - 131, 135, 136, 139, 140

Приложение 14

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ,

СОДЕРЖАЩЕЙСЯ В МАКЕТАХ 15506-2 И 15505

1. Контроль одноименных показателей

(показателей одной графы)

1.1. П₁_п + П₂_п = П_п, (1)

где П₁_п, П₂_п - значение показателя по пылеугольной и газомазутной подгруппе данной группы оборудования;

П_п - значение показателя в целом по данной группе оборудования.

Контроль производится по всем группам оборудования, кроме 17, 18, 19 и 20. Контролируются все показатели, кроме 4, 5, 21, 22, 23, 29, 30, 31, 43 - 45.

1.2.

, (2)

где П_п - значение показателя по каждой из t групп оборудования (кроме группы с кодом 19), имеющихся на электростанции или в АО-энерго;

П₉₇ - значение показателя в целом по ТЭС АО-энерго, в целом по электростанции без районных котельных.

В контроле участвуют все группы оборудования, кроме групп с кодом 19 (районные котельные) и 20 (пиковые водогрейные котлы).

Контролируются все показатели, кроме 4, 5, 21, 22, 23, 29, 30, 31, 43 - 45.

1.3. П₉₇ + П₁₉ = П₉₈, (3)

где П₉₇ - значение показателя в целом по ТЭС АО-энерго, в целом по электростанции без районных котельных;

П₁₉ - значение показателя по районным котельным;

П₉₈ - значение показателя в целом по ТЭС АО-энерго, включая районные котельные.

Контролю подвергаются показатели 12, 13, 15, 24 - 28.

1.4. П₉₇ = П₉₈ (4)

Контролируются все показатели АО-энерго, кроме 4, 5, 12, 13, 15, 21 - 31.

Примечание к пп. 1.2, 1.3, 1.4. При отсутствии районных котельных (группа с кодом 19) и строки 97 контроль по формулам 3 и 4 не производится, а формула 2 заменяется формулой 2а.

(2а)

1.5.

Контроль показателя П_к производится по группам оборудования с кодами 2, 3, 4, 5, 7, 8, 54, 57, 58 и 59, а также по электростанции и АО-энерго в целом.

Контролю подвергаются номинальный и нормативный удельные расходы топлива на отпуск электроэнергии и тепла.

Соответствие объектов контроля:

Номер	Вспомогательные показатели			П_к
	П₁	П₂	П₃
1	Каждая пылеугольная или газомазутная подгруппа каждой группы энергоблоков		Каждая группа энергоблоков
2	Каждая из всех имеющихся на электростанции и в АО-энерго групп оборудования, кроме группы с кодом 19		Электростанция и АО-энерго (строка 97)
3	АО-энерго (строка 97), районные котельные (группа 19)		АО-энерго (строка 98)

Обозначение и номера показателей:

Номер формулы	П₁, П_к		П₂, П₃
Номер формулы	Обозначение	Номер	Обозначение	Номер
6		22	Э_от	11
7		23	Э_от	11
8		30	Q_от	12
9		31	Q_от	12

По п. 3 предыдущей таблицы не производится контроль удельных расходов топлива на отпуск электроэнергии по формулам 6 и 7.

2. Контроль взаимозависимых показателей

(показателей одной строки)

Номер формулы	Формула контроля	Номер показателей, участвующих в контроле	Допустимое значение
15		НСД-1; 4; 6;	0,5
16	Для групп и подгрупп с кодами 5, 10, 12, 21, 54, 57, 58, 59	НСД-1; 5; 33, 3	0,5
17		7, 8, 9, 10
18		6, 7
19		12, 13, 15
20		14, 12, 15
21	Э_от = Э - Э^сн	11, 6, 37
22		17, 18, 19, 20
23		17, 21, 11	5·10^-5Э_от
24		24, 25, 26, 27
25		24, 29, 12	5 10^-5Q_от
26	Q_т = Q_по + Q_то + Q_конд	33, 34, 35, 36
27		37, 38, 40
28		48, 49, 50, 51, 52, 53, 54, 55, 56
29		60, 61, 62, 63, 64, 65
30	Для подгрупп и групп 1, 2, 3, 4, 6, 7, 8, 11, 16, 17	5, 14, 3	0,5
	При равенстве нулю показателя 3 результаты расчетов приравниваются нулю
31		1, 2
32		14, 33

В группе 19 (районные котельные) контроль осуществляется только по формулам 19, 24 и 25.

В группе 17 (газотурбинные установки) контроль осуществляется только по формулам 15, 19, 21 - 25, 27.

При равенстве нулю показателя 3

правая часть формулы 16 приравнивается нулю.

В группе 20 (пиковые водогрейные котлы) контроль осуществляется только по формуле 29.

3. Контроль отдельных показателей (показателей одной строки)

3.1. A_минП₁ <= П_к < A_максП₁

Номер формулы	Обозначение		Номер		Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
35	Q_э	Э	16	6
Для групп оборудования:
35.1	1, 2, 3, 4, 7, 8				1,8	2,4
35.2	54, 57, 58				1,4	2,4
35.3	5, 10, 59				0,86	2,4
35.4	11				2,0	3,5
35.5	12				0,86	3,5
35.6	6				0,86	2,4
35.7	16				0,86	5,0
36	В_ПВК		28	15	0,15	0,18
37	Э_тепл		42	40	0	0,6
41		В_э	49	17	-0,01	0,02
42		В_э	50	17	-0,01	0,02
43		В_э	51	17	-0,01	0,02
44		В_э	52	17	0	0,02
45		В_э	53	17	-0,01	0,03
46		В_э	54	17	0	0,02
47		В_э	55	17	0	0,02
48		В_э	56	17	-0,01	0,03
49		В_э	57	17	-0,01	0,03
50		В_э	58	17	-0,01	0,02
51		В_э	59	17	-0,01	0,02
52	Э_тф		7	14	0,1	1,5
53		Q_по	8	34	0,1	1,4
54		Q_то	9	35	0,2	0,7
55		Q_конд	10	36	0,2	0,8
56		Э	38	6	0,01	0,3
57		Q_от	40	12	0,005	0,06
58	Э_тепл		42	13	0,005	0,05

В группе 17 контроль осуществляется только по формулам 37, 46, 50.

В группе 19 контроль осуществляется только по формуле 36.

В группе 20 контроль по формулам 35 - 58 не осуществляется.

3.2. A_мин(B_э + B_тэ) <= П_к < A_макс(B_э + B_тэ)

Показатели B_э и B_тэ имеют номера 17 и 24.

Номер формулы	Контролируемый показатель П_к		Допустимое значение
Номер формулы	Обозначение	Номер	A_мин	A_макс
60		61	0	0,02
61		62	-0,01	0,03
62		63	-0,01	0,05
63		64	-0,01	0,05
64		65	-0,01	0,05
65		66	-0,005	0,03
66		67	-0,005	0,03
67		68	-0,005	0,03
68		69	-0,005	0,03
69		70	-0,01	0,03

В группах 17, 19 и 20 контроль по формулам 60 - 69 не осуществляется.

3.3. A_мин <= П₁/П_к < A_макс

Номер формулы	Обозначение		Номер		Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	Допустимое значение
	контролируемого показателя П_к	вспомогательного показателя П₁	контролируемого показателя П_к	вспомогательного показателя П₁	A_мин	A_макс
75		в_э	22	21	0,98	1,3
76		в_э	23	21	0,995	1,1
77		в_тэ	30	29	0,99	1,15
78		в_тэ	31	29	0,997	1,05

При П₁ = 0 контроль не осуществляется.

При П₁ /= 0 и П_к = 0 результаты контроля признаются неудовлетворительными.

3.4. Нестандартные формулы

Номер формулы	Формула контроля
85	Э - 6; - 38; - 39
86	Q_от - 12; - 40; - 41
87	Q_э - 16; - 43; - 44; - 45; K_отр(т) - 46

В группе 17 контроль осуществляется только по формулам 75 - 78.

В группе 19 контроль осуществляется только по формулам 77, 78.

В группе 20 контроль по формулам 75 - 78, 85 - 87 не осуществляется.

Приложение 15

АЛГОРИТМ КОНТРОЛЯ ДОСТОВЕРНОСТИ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ

В МАКЕТЕ 15506-3

Номер формулы	Формула контроля	Номера показателей
1		1, 2, 3
2		4, 5, 6, 7
3		4, 9, 1
4		3, 8
5		9, 10
6		9, 11
7		1, 12, 13
8		1, 12

Приложение 16

ФОРМУЛЫ ДЛЯ РАСЧЕТА УДЕЛЬНЫХ РАСХОДОВ ТОПЛИВА

С ИСПОЛЬЗОВАНИЕМ УДЕЛЬНЫХ ПОКАЗАТЕЛЕЙ

ТУРБОАГРЕГАТОВ И КОТЛОВ

(приложение 16 введено Изменением N 1,

утв. Минтопэнерго России 15.05.1998)

Фактические удельные расходы топлива на отпуск электроэнергии [г/(кВт·ч)] и тепла [кг/Гкал (кг/ГДж)] могут быть определены с использованием удельных показателей турбоагрегатов и котлов:

; (1)

; (2)

. (3)

При правильно сведенных тепловом и электрическом балансах подгруппы оборудования значения удельных расходов топлива, рассчитанные по формулам (16), (23) - (26), (28) и (29) разд. 3.1.1 Методических указаний и (1) - (3) настоящего приложения, должны совпадать. Это может быть использовано для контроля правильности определения показателей тепловой экономичности подгруппы оборудования.

В формулах (1) - (3) настоящего приложения:

; (4)

; (5)

; (6)

; (7)

; (8)

- в тыс. Гкал (тыс. ГДж);

; (9)

; (10)

; (11)

; (12)

; (13)

; (14)

; (15)

; (16)

; (17)

; (18)

; (19)

; (20)

; (21)

. (22)

При определении номинальных значений показателей тепловой экономичности подгрупп оборудования предполагается, что перетоки тепла между ними отсутствуют, поэтому в данном случае в формулах настоящего приложения должны отсутствовать члены

Вернуться в "Каталог нормативных документов"

Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/metodicheskie-ukazaniya/8/rd_34.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
