"МИ 2917-2005. Рекомендация. Государственная система обеспечения единства измерений. Фотометры импульсные типа ФИ-1, ФИ-2, ФИ-3. Методика поверки"
(утв. ФГУП ВНИИМС 12.01.2005)

Настоящая рекомендация распространяется на фотометры импульсные типа ФИ-1 по ТУ 25-16.003-81, ФИ-2 по ТУ 4442-103-07502348-97 (Ю-34.12.207 ТУ) и ФИ-3 (Ю-34.12.209 ТУ), предназначенные для непрерывных дистанционных измерений светового коэффициента направленного пропускания (СКНП) слоя атмосферы в месте установки и определения по его значению метеорологической дальности видимости (МДВ), которые имеют нормативно-технические характеристики, приведенные в таблице 1.

Перечисленные фотометры могут применяться как автономно, так и в составе аэродромных метеорологических систем и станций (типа КРАМС-2, КРАМС-2-АРМ, КРАМС-4, АМИС-1, АМИС-РФ, АМИИС-2000, MILOS-500, AWS-861 или аналогичных им).

Рекомендация устанавливает методы и средства послеремонтной и периодической поверки в реальных условиях на местах установки.

Межповерочный интервал - 1 год.

2.1 При проведении поверки выполняют следующие операции:

- внешний осмотр (по 7.1);

- опробование (по 7.2);

- определение метрологических характеристик (по 7.3).

3.1 При проведении поверки применяют средства поверки, представленные в таблице 2.

3.2 Допускается применять другие средства поверки с метрологическими характеристиками, не уступающими указанным в 3.1.

4.1 При поверке фотометров соблюдают следующие условия:

4.2 Периодическую поверку проводят при отсутствии дыма, пыли, тумана и осадков в реальных условиях эксплуатации при видимости более 15 км.

5.1 К проведению поверки допускают лиц, прошедших специальную подготовку и имеющих подтвержденное (действующим документом) право проведения поверки средств измерения метеорологического назначения.

5.2 При проведении поверки соблюдают требования "Правил технической безопасности при эксплуатации электроустановок потребителей", "Правил техники безопасности и технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором СССР 12.04.69, "Правил по технике безопасности при поверке и ремонте гидрометеорологических приборов и установок" (М.: Гидрометеоиздат, 1971), а также требования мер безопасности, изложенных в технических описаниях средств поверки.

6.1 Перед проведением поверки ФИ-1 выполняют следующие подготовительные работы:

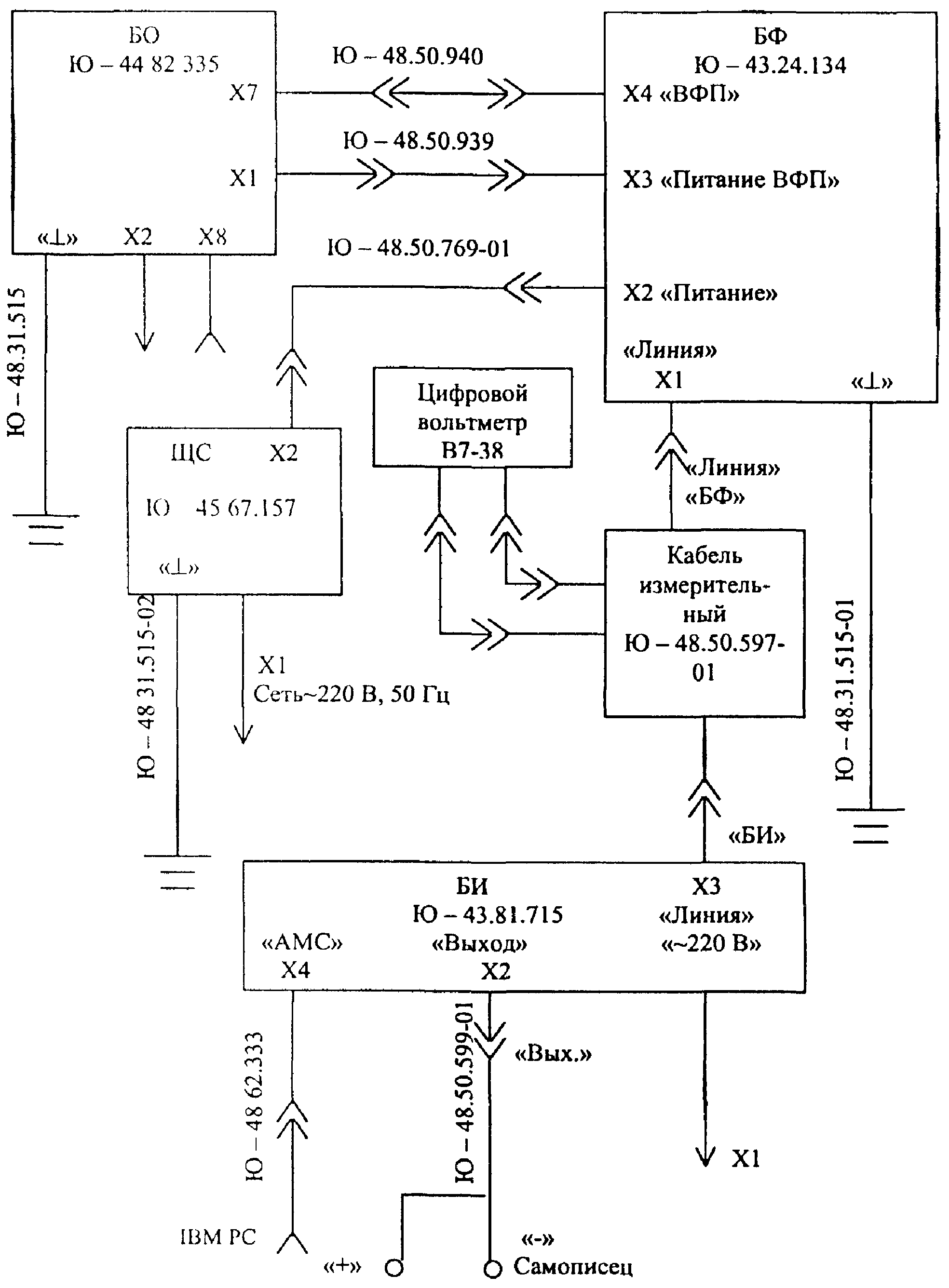

6.2 Перед проведением поверки ФИ-2 и ФИ-3 выполняют следующие подготовительные работы:

7.1 Внешний осмотр

При внешнем осмотре устанавливают:

7.2 Опробование

7.2.1 Устанавливают соответствие прибора следующим требованиям:

7.2.2 При снятом светозамыкателе убеждаются, что при отклонении линии прицеливания по оптическому прицелу БФ на крайние трипль-призмы как в режиме ОБ, так и в режиме ОД показания МДВ изменяются не более чем на 1%.

7.2.3 На передней панели блока закрепляют ЗО.

7.2.4 После прогрева прибора в течение не менее 60 мин при установленном в ЗО эталонном светофильтре N 1 (для ФИ-1) или без светофильтров (для ФИ-2 и ФИ-3) с помощью диафрагмы ЗО по стрелочному указателю блока преобразователя функционального (ПФ) устанавливают значение коэффициента прозрачности, равное указанному для этого светофильтра (для ФИ-1) или без светофильтров (для ФИ-2 и ФИ-3) в формуляре прибора.

7.2.5 Устанавливают в ЗО светонепроницаемый экран из комплекта светофильтров. При этом значение коэффициента пропускания по указателю блока ПФ К0 должно составлять (0 +/- 1)% (для ФИ-1) или (0,025 +/- 0,025) мА (для ФИ-2), или (0,015 +/- 0,015) мА (для ФИ-3). Аналогично при извлечении светонепроницаемого экрана из ЗО коэффициент пропускания Kmax должен составлять (99 +/- 1)% (для ФИ-1) или (100 +/- 0,2)% (для ФИ-2 и ФИ-3). Результаты заносят в протокол поверки по форме, представленной в приложении Б.

Примечание - Установленное положение диафрагмы сохраняют при всех последующих операциях, а после переключения поддиапазона операцию установки с помощью диафрагмы ЗО коэффициента пропускания при эталонном светофильтре N 1 (для ФИ-1) или без фильтров (для ФИ-2 и ФИ-3) повторяют.

7.2.6 Устанавливают режим автоматического переключения рода работы и перекрывают световой поток светонепроницаемым экраном. По индикаторам "ОБ" и "ОД" проверяют автоматическое переключение с дальнего отражателя на ближний. Оно должно происходить в пределах МДВ, равной 250 м +/- 25% (для ФИ-2) или 350 м +/- 25% (для ФИ-3). После извлечения светонепроницаемого экрана переключение должно происходить в пределах МДВ, равной 500 м +/- 25% (для ФИ-2) или 600 м +/- 20% (для ФИ-3).

7.2.7 Устанавливают режим ручного переключения рода работы.

7.3 Определение метрологических характеристик

7.3.1 Устанавливают режим ОД

7.3.2 Определяют положение нуля шкалы МДВ, для чего в ЗО фотометра устанавливают светонепроницаемый экран и после выдержки в течение не менее 3 мин снимают показания МДВ Sм01, которые заносят в протокол поверки (приложение Б).

7.3.3 Последовательно устанавливают в ЗО эталонные светофильтры с коэффициентами пропускания K_эф, указанными в свидетельстве о поверке (близкими к 10%, 20%, 50% и 70% (для ФИ-1) или к 4%, 20%, 50%, 70% и 90% (для ФИ-2 и ФИ-3), а также определяют максимальные показания без фильтров 99% (для ФИ-1) и (100 +/- 0,2)% (для ФИ-2 и ФИ-3). После выдержки в каждой поверяемой точке в течение не менее 3 мин снимают отсчеты коэффициента пропускания K, а также значения S_м с табло БИ и заносят их в протокол поверки по форме, представленной в приложении Б.

Затем устанавливают эталонные светофильтры в обратной последовательности, снимают значения S_м с табло БИ и заносят их в протокол поверки по форме, представленной в приложении Б.

7.3.4 Вторично определяют место нуля шкалы МДВ, для чего в ЗО фотометра устанавливают светонепроницаемый экран и после выдержки в течение не менее 3 мин снимают показание МДВ S_м02, которое заносят в протокол поверки по форме, представленной в приложении Б.

7.3.5 Определяют дрейф нулевого отсчета шкалы МДВ:

который не должен превышать половины предела основной допускаемой погрешности: ;

7.3.6 Переводят фотометр в режим работы ОБ (база 20 м для ФИ-1 и 100 м для ФИ-2 и ФИ-3). Повторяют операцию согласно примечанию к 7.2.5.

7.3.7 Последовательно устанавливают в ЗО эталонные светофильтры в прямой и обратной последовательности, снимают в каждой поверяемой точке отсчеты K. Записывают соответствующие значения S_м в протокол поверки по форме, представленной в приложении Б.

7.3.8 По результатам измерений вычисляют:

- основную абсолютную погрешность измерения коэффициента пропускания (%) в каждой поверяемой точке по формуле

- среднее значение основной абсолютной погрешности измерения коэффициента пропускания (%) по формуле

где N - суммарное число измерений по эталонным фильтрам в режимах ОБ и ОД;

- среднее квадратическое отклонение основной абсолютной погрешности измерения коэффициента пропускания по формуле

- вариацию dvar коэффициентов пропускания при прямом K_пр и обратном ходе K_обр в каждой поверяемой точке по формуле

- предел допускаемой основной абсолютной погрешности измерения коэффициента пропускания по формуле

- абсолютную погрешность (м) определения МДВ в каждой поверяемой точке по формуле

где - МДВ, определяемая по значениям K_эф в каждой поверяемой точке по таблицам В.1 и В.2 (приложение В), м;

- основную относительную погрешность (%) измерения МДВ в каждой поверяемой точке по формуле

Результаты вычислений записывают в протокол поверки по форме, представленной в приложении Б.

7.3.9 Предел допускаемой основной абсолютной погрешности измерения коэффициента пропускания не должен превышать в реальных условиях значений, указанных в таблице 1. Вариация коэффициентов пропускания при прямом и обратном ходе не должна превышать .

7.3.10 Основная относительная погрешность определения МДВ не должна превышать пределов, указанных в таблице 1.

8.1 Результаты поверки считают положительными, если прибор удовлетворяет всем требованиям настоящей рекомендации.

8.2 На приборе, прошедшем поверку, ставят клеймо в соответствии с ПР 50.2.007 [1] и оформляют свидетельство о поверке в соответствии с ПР 50.2.006 [2] или этикетку с указанием даты поверки (при этом запись удостоверяют клеймом).

8.3 При отрицательных результатах поверки прибор к применению не допускают, поверительное клеймо гасят и выданное ранее свидетельство о поверке или этикетку аннулируют. Выдают извещение о непригодности прибора с указанием причин в соответствии с ПР 50.2.006 [2] и о необходимости проведения поверки после ремонта.

1. Опробование K₀ = _______; K_max = _______.

2. Определение метрологических характеристик:

Метеорологическую дальность видимости определяют по значению коэффициента пропускания по таблицам В.1 и В.2.

[1] ПР 50.2.007-2001 ГСИ. Поверительные клейма

[2] ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений
