Утверждена

Протоколом НТС УкрЦСМ

от 20 декабря 1988 г. N 16

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

РЕКОМЕНДАЦИЯ

ИЗМЕРИТЕЛИ КОЭФФИЦИЕНТА МОЩНОСТИ (ФАЗОМЕТРЫ)

МЕТОДИКА ПОВЕРКИ

МИ 2009-89

Взамен

инструкции 194-62

Введена в действие

с 1 января 1990 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНА И ВНЕСЕНА Государственным Комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

А.А-Б. Ахмадов, канд. техн. наук (руководитель темы), Н.Н. Василенко

2. УТВЕРЖДЕНА на заседании секции НТС УкрЦСМ от 20.12.88 г. Протокол N 16.

3. ЗАРЕГИСТРИРОВАНА ВНИИМС

4. ВЗАМЕН инструкции 194-62.

ИС NORMPROD: примечание.

ГОСТ 8.551-86 утратил силу с 1 мая 2015 года в связи с введением в действие ГОСТ 8.551-2013 (Приказ Росстандарта от 11.06.2014 N 542-ст). Приказом Росстандарта от 01.03.2016 N 101-ст срок действия ГОСТ 8.551-86 восстановлен для добровольного применения на территории Российской Федерации с 1 марта 2016 в отношении продукции, поставляемой по Государственному оборонному заказу.

Настоящая рекомендация распространяется на одно- и трехфазные средства измерения коэффициента мощности (фазометры), предназначенные для измерения коэффициента мощности и эквивалентного ему угла сдвига фаз между током и напряжением (в дальнейшем ИКМ), классов точности (в дальнейшем кл.т.) 0,2 - 4 в диапазоне частот (40 - 20000) Гц, соответствующие ГОСТ 8039-79, публикации МЭК 51-5 (1985) и СТ СЭВ 788-77 в соответствии с государственной поверочной схемой по ГОСТ 8.551-86, и устанавливают методы и средства их первичной и периодической поверки.

Основные характеристики серийно выпускаемых, а также находящихся в эксплуатации отечественных измерителей коэффициента мощности (фазометров), на которые распространяется настоящая рекомендация, приведены в приложении 1.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

Наименование операции	Номер пункта документа при поверке	Проведение операции при
Наименование операции	Номер пункта документа при поверке	первичной поверке	периодической поверке
1	2	3	4
Внешний осмотр	6.1	Да	Да
Опробование	6.2	Да	Да
Проверка влияния наклона	6.3	Да	Да
Проверка времени успокоения	6.4	Да	Нет
Определение остаточного отклонения указателя	6.5	Да	Нет
Определение основной погрешности	6.6	Да	Да
Проверка вариаций показаний	6.7	Да	Да

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки с использованием одного из вариантов метода непосредственного сличения поверяемого ИКМ с ОСИ должны применяться следующие образцовые средства.

2.1.1. Сличение с образцовым ИКМ (поверка ИКМ кл.т. 0,5 и ниже в диапазоне частот 40 Гц - 20 кГц):

фазометры кл.т. 0,1 - 0,2;

индикаторы квадратуры с погрешностью индикации 90-градусного сдвига фаз между током и напряжением не более +/- 18'.

2.1.2. Сличение с образцовым электронным фазометром (поверка ИКМ кл.т. 0,2 и ниже в диапазоне частот 40 Гц - 20 кГц):

электронные фазометры (ЭФ) с основной погрешностью

комплекты ОДН с фазовой погрешностью

комплекты ПТН с постоянной времени не более

где f - частота, на которой производится поверка, Гц;

комбинированные поверочные установки I и II разрядов, в которых перечисленные в данном пункте, а также в п. 2.3 средства конструктивно совмещены и выполнены в виде одного автономного устройства.

Примечание:

1. Номинальные коэффициенты деления ОДН и преобразования ПНТ должны обеспечивать на своих выходах одинаковые по величине напряжения в пределах (0,1 - 1) В, при условии рассеяния при этом номинальной мощности.

2. В зависимости от имеющихся образцовых средств могут устанавливаться другие соотношения между допускаемыми погрешностями КФ, ОДН и ПТН с таким условием, чтобы их суммарная угловая погрешность не превышала 1/3 предела допускаемой угловой погрешности поверяемого ИКМ.

2.1.3. Сличение с расчетной цепью (поверка ИКМ кл.т. 0,5 и ниже в диапазоне частот (40 - 60) Гц):

магазины емкостей кл.т. 0,02 и 0,05 с угловой погрешностью

;

магазины сопротивлений кл.т. 0,05 с постоянной времени

;

преобразователи "ток - напряжение" с постоянной времени не более 1·10^-6;

нуль-индикаторы с разрешением по фазе не хуже 1'.

2.1.4. Сличение с мерой (поверка ИКМ кл.т. 0,2 - 4 в диапазоне частот 40 Гц - 20 кГц):

калибраторы угла сдвига фаз (КФ) с погрешностью

где К - класс точности поверяемого ИКМ, отн. ед.;

Р - коэффициент, численно равный полному размаху шкалы ИКМ (но не более 160°), град;

комплекты делителей напряжения (ОДН) с фазовой погрешностью

(град);

комплекты преобразователей "ток - напряжение" (ПТН) с постоянной времени не более

Примечание. Аналогично примечаниям 1, 2, приведенным в п. 2.1.2.

2.2. При проведении поверки с использованием одного из вариантов расчетно-экспериментального (энергетического) метода должны применяться следующие образцовые средства.

2.2.1. При поверке однофазных ИКМ кл.т. (1,5 - 4) в диапазоне частот (40 - 60) Гц:

ваттметры и варметры или ваттварметры кл.т. 0,1 - 0,5;

дифференциальные ваттметры кл.т. 0,1 - 0,2.

2.3. При проведении поверки ИКМ должны также использоваться следующие вспомогательные средства:

двухканальные генераторы с регулируемым с разрешением (1 - 10)' в пределах (0 - 360)° сдвигом фаз между выходными сигналами тока до 10 А и напряжения до 600 В, с искажениями формы не более 2% в диапазоне частот 40 Гц - 20 кГц;

Примечание. Возможно использование автономных усилителей, формирующих сигналы тока и напряжения с указанными значениями, и круговых фазовращателей, работающих в данном диапазоне частот.

двухканальные генераторы с регулируемым с разрешением (1 - 10)' в пределах (0 - 120)° сдвигом фаз между трехфазными системами тока до 6 А и напряжения до 380 В, с искажениями формы не более 2% в диапазоне частот (40 - 500) Гц;

амперметры кл.т. 1 - 2,5 с возможностью измерения тока до 10 А в диапазоне частот до 20 кГц;

вольтметры кл.т. 1 - 2,5 с возможностью измерения напряжения до 600 В в диапазоне частот до 20 кГц;

ИС NORMPROD: примечание.

ГОСТ 5072-79 утратил силу с 1 января 1991 года (ИУС "Государственные стандарты", N 11, 1991).

секундомер по ГОСТ 5072-79.

2.4. На все применяемые средства поверки должны быть документы о поверке или метрологической аттестации.

2.5. Работы со средствами поверки и поверяемыми средствами измерений выполняются в соответствии с их техническими описаниями и инструкциями по эксплуатации.

2.6. Основные характеристики перечисленных в данном разделе образцовых и вспомогательных средств приведены в приложении 2.

2.7. Допускается использовать другие образцовые и вспомогательные средства при условии обеспечения необходимой точности поверки.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ИС NORMPROD: примечание.

Взамен ГОСТ 22261-82 Постановлением Госстандарта России от 15.05.1995 N 250 с 1 января 1996 года введен в действие ГОСТ 22261-94.

При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 22261-82, а также утвержденных Госэнергонадзором "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей".

4. УСЛОВИЯ ПОВЕРКИ

Если нет особых указаний, при поверке должны быть соблюдены нормальные условия по ГОСТ 8.395-80, ГОСТ 22261-82, а также указанные в пп. 1.9, 1.14 ГОСТ 8039-79.

5. ПОДГОТОВКА К ПОВЕРКЕ

5.1. Образцовые, поверяемые и вспомогательные средства подготавливают к работе в соответствии с их технической документацией.

5.2. ИКМ устанавливается в рабочее положение. Если рабочее положение не указано, ИКМ должен поверяться при двух положениях шкалы: горизонтальном и вертикальном.

5.3. В ИКМ с механическим противодействующим моментом при наличии корректора указатель устанавливается на нулевую отметку.

5.4. Перед проведением поверки поверяемый ИКМ должен быть прогрет в соответствии с п. 1.14.22 ГОСТ 8039-79 при номинальном напряжении в течение времени предварительного прогрева, т.е. времени между подключением поверяемого ИКМ в цепь и определением основной погрешности, и значении тока, приведенном в таблице 2.

Таблица 2

Класс точности ИКМ	Условия предварительного прогрева
Класс точности ИКМ	Напряжение в % от номинального (действит.)	Ток в % от номинального (действ.)	Время предварит. прогрева, мин
0,2	100	80	10 - 30
0,5 - 4	100	80	5 - 15

6. ПРОВЕДЕНИЕ ПОВЕРКИ

Поверка ИКМ должна выполняться государственной или ведомственной метрологическими службами.

6.1. Внешний осмотр

6.1.1. При внешнем осмотре устанавливается соответствие поверяемого ИКМ следующим требованиям:

ИКМ не должен иметь механических повреждений или неисправностей регулировочных и соединительных элементов или других внешних дефектов, влияющих на его нормальную работу или ухудшающих его внешний вид;

к ИКМ должна быть приложена техническая документация. Поверяемый ИКМ должен быть укомплектован (кроме ЗИП) в соответствии с данной технической документацией;

Примечание. ИКМ, используемые в качестве образцовых, на периодическую поверку представляются со свидетельством о предыдущей поверке.

ИС NORMPROD: примечание.

маркировка ИКМ должна соответствовать требованиям ГОСТ 22261-82, ГОСТ 8039-79 и его технической документации.

6.1.2. При несоответствии ИКМ пункту 6.1.1 его бракуют и поверку прекращают.

6.2. Опробование

При опробовании проверяют работоспособность ИКМ в соответствии с его технической документацией.

При этом в соответствии со структурной схемой, приведенной на рис. 1, поверяемый ИКМ подключают к двухканальному источнику (ДКИ) тока (системы токов) и напряжения (системы напряжений), устанавливают номинальное значение напряжения и в зависимости от группы, к которой относится ИКМ по ГОСТ 22261-82, следующее значение тока:

0,4 номинального - для переносных ИКМ 2 - 4 групп,

0,5 номинального - для переносных ИКМ 5 - 7 групп и щитовых ИКМ 7 групп. Затем, изменяя угол сдвига фаз между током (системами токов) и напряжением (системами напряжений), проверяют плавность перемещения указателя ИКМ и возможность установки его в любую точку шкалы.

Рис. 1. Схемы установок для проведения опробования ИКМ

а) - для однофазных ИКМ

б) - для трехфазных ИКМ с одной токовой цепью

в) - для трехфазных ИКМ с двумя токовыми цепями

1 - двухканальный источник систем токов и напряжений

2 - поверяемый ИКМ

6.3. Определение дополнительной погрешности, вызванной изменением положения ИКМ от нормального

Поверяемый ИКМ подключают в соответствии с п. 6.2 к выходам двухканального источника тока (системы токов) и напряжения (система напряжений), устанавливают значение напряжения и тока, оговоренные там же.

Определение дополнительной погрешности (изменения показаний ИКМ), вызванной (вызванного) отклонением его положения от нормального, производится при изменении положения ИКМ поочередно в четырех направлениях (вперед, назад, вправо, влево) при установке с помощью изменения угла сдвига фаз между током и напряжением - для однофазных ИКМ и системами токов и напряжения - для трехфазных ИКМ указателя поверяемого ИКМ на нулевую и максимальные отметки шкалы.

Изменение показаний ИКМ оценивают в мм, причем результатом считается большее из полученных значений.

6.4. Определение времени установления показаний

6.4.1. Определение времени установления показаний для ИКМ с механическим противодействующим моментом.

Поверяемый ИКМ подключают к выходам ДКИ в соответствии с п. 6.2.

С помощью изменения угла сдвига фаз между током и напряжением устанавливают указатель поверяемого ИКМ на отметку, отстоящую от отметки

приблизительно на две трети шкалы (если данная отметка находится внутри шкалы, то за длину шкалы принимается ее половина - при симметричной шкале, и ее более длинная часть - при несимметричной шкале).

Отключают цепь напряжения ИКМ и ждут, пока указатель установится в соответствующее положение.

Одновременно включают цепь напряжения и секундомер.

За время успокоения принимают время, в течение которого удаление указателя ИКМ от установившегося положения уменьшится до 1,5% от длины шкалы.

6.4.2. Определение времени успокоения для ИКМ без механического противодействующего момента.

Поверяемый ИКМ подключают к ДКИ в соответствии с п. 6.2.

Регулируя угол сдвига фаз между током и напряжением, по шкале поверяемого ИКМ устанавливают значение

и замечают, в каком положении находится при этом ручка фазовращателя (фазорегулятора).

Поворачивая ручку фазовращателя (фазорегулятора), устанавливают указатель ИКМ на отметку шкалы, отстоящую от отметки

на две трети ее длины.

Отключают цепь напряжения ИКМ.

Ручку фазовращателя ДКИ возвращают в нулевое положение.

Одновременно включают цепь напряжения ИКМ и секундомер.

6.5. Определение остаточного отклонения

Определение остаточного отклонения (невозвращения указателя к отметке механического нуля) для ИКМ с механическим противодействующим моментом выполняется при плавном подводе указателя ИКМ к его нулевой отметке от наиболее удаленной от нее отметки шкалы.

Для этого поверяемый ИКМ подключают к выходам ДКИ в соответствии с п. 6.2.

Регулируя сдвиг фаз между выходными сигналами ДКИ, устанавливают указатель ИКМ на отметку, наиболее удаленную от отметки механического нуля.

Плавно уменьшая сдвиг фаз между током и напряжением или уменьшая величины тока или (и) напряжения до нуля, по положению указателя ИКМ определяют величину его остаточного отклонения.

6.6. Определение основной погрешности

6.6.1. Определение основной погрешности ИКМ с использованием методов непосредственного сличения с ОСИ.

6.6.1.1. Сличение с образцовым ИКМ (поверка однофазных ИКМ кл.т. 0,5 - 4 в диапазоне частот 40 Гц - 20 кГц, трехфазных ИКМ кл.т. 2,5 - 4 в диапазоне частот (40 - 500) Гц).

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 2 а - для однофазных ИКМ и на рис. 2 б, в - для трехфазных ИКМ.

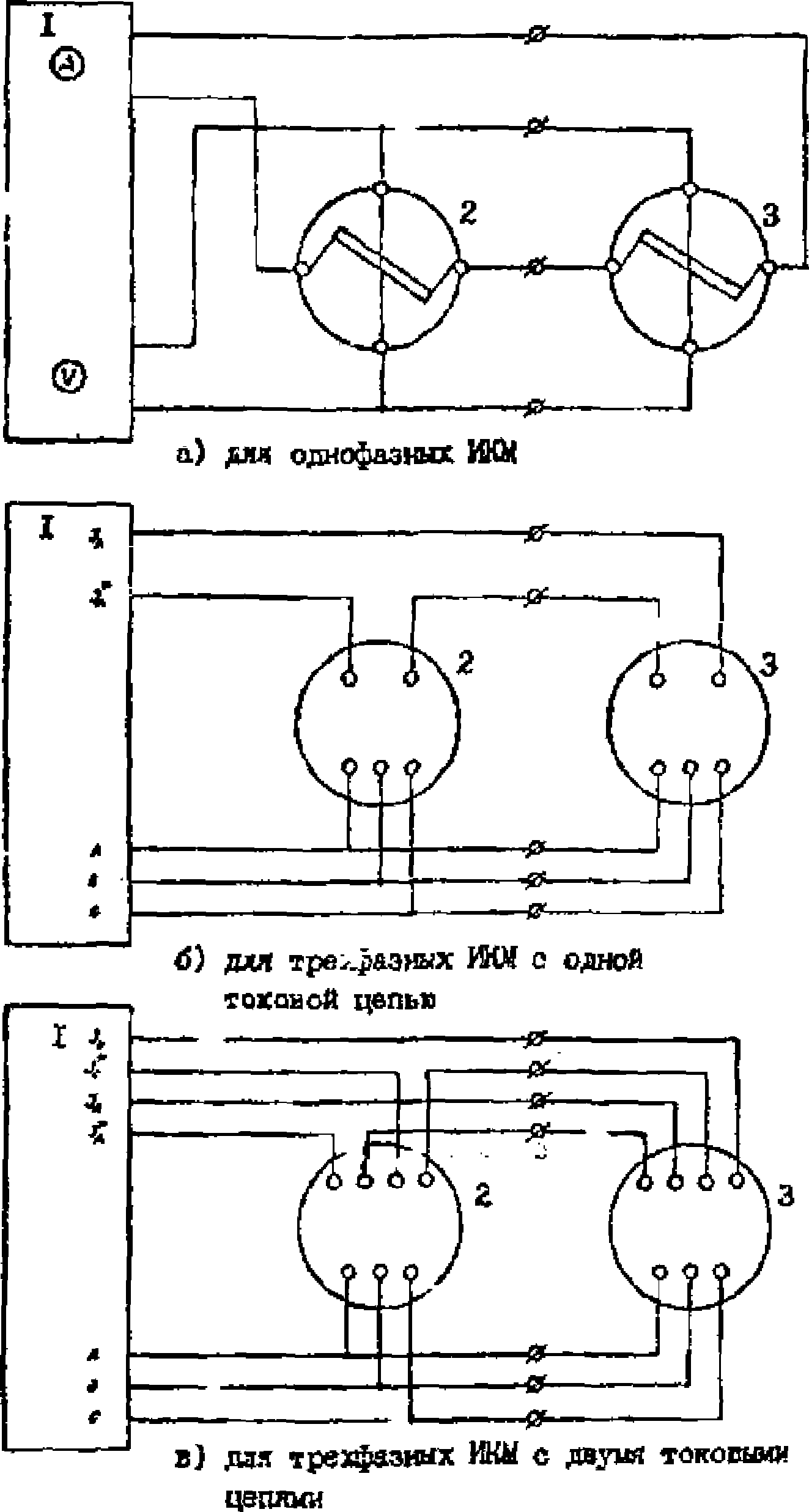

Рис. 2. Схемы установок для поверки ИКМ методом

сличения с образцовым СИ

а) для однофазных ИКМ

б, в) для трехфазных ИКМ

Устанавливают номинальное напряжение (систему напряжений).

Устанавливают в соответствии с п. 6.2 ток (систему токов).

Регулируя угол сдвига фаз между током (системой токов) и напряжением (системой напряжений), устанавливают поверяемый ИКМ на поверяемую отметку шкалы и по образцовому прибору отсчитывают погрешность поверяемого ИКМ.

Примечание. Допускается отсчитывать погрешность поверяемого ИКМ по его же шкале, устанавливая при этом указатель образцового ИКМ на отметку, соответствующую поверяемой отметке шкалы.

6.6.1.2. Сличение с образцовым электронным фазометром (поверка ИКМ кл.т. 0,2 и ниже в диапазоне частот 40 Гц - 20 кГц).

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 3.

Рис. 3. Схема установки для поверки ИКМ методом сличения

1 Двухканальный источник тока и напряжения

2 Преобразователь "ток - напряжение"

3 Делитель напряжения

4 Электронный фазометр

5 ИКМ

Устанавливают номинальное напряжение.

Устанавливают в соответствии с п. 6.2 ток.

Регулируя угол сдвига фаз между током и напряжением, устанавливают поверяемый ИКМ на поверяемую отметку шкалы и по образцовому электронному фазометру отсчитывают погрешность поверяемого ИКМ.

6.6.1.3. Сличение с образцовой расчетной фазозадающей цепью.

При поверке однофазных ИКМ кл.т. 0,5 и ниже в диапазоне частот (40 - 60) Гц.

Структурная схема поверочной установки, работающей в соответствии с данным методом, приведена на рис. 4 а. В ее состав входят элементы и узлы с характеристиками согласно п. 2 и табл. Приложения 2:

1 - двухканальный источник;

2 - нуль-индикатор;

3 - поверяемый ИКМ;

R₁ - R₃ - магазины сопротивлений;

R₄ - преобразователь "ток - напряжение";

C₁ - магазин емкостей.

Рис. 4. Схема установки для поверки ИКМ с использованием

образцовой фазозадающей цепи

1 - двухканальный источник тока и напряжения

2 - нуль-индикатор

3 - поверяемый ИКМ

4 - индикатор квадратуры

R₁ - R₃ - магазин сопротивлений

R₄ - преобразователь "ток - напряжение"

C₁ - магазин сопротивлений

Поверяемый ИКМ подключают к зажимам J, J* и U, U*.

Устанавливают номинальное значение напряжения.

Устанавливают в соответствии с п. 6.2 значение тока.

Определение погрешности ИКМ в точке

В схеме установки, приведенной на рис. 4 а, магазин емкостей C₁ закорачивается.

Коэффициент деления образованного при этом резистивного делителя напряжения регулировкой магазинов сопротивлений R₁ и R₂ устанавливается таким, чтобы при данных номинальных напряжении и токе поверяемого ИКМ величины напряжений на выходе этого делителя (R₁ и R₂) и ПТН (R₄) были равны (при этом необходимо соблюдать условие, чтобы рассеиваемая на магазине сопротивлений R₁ мощность не превышала допустимой).

Регулируя угол сдвига фаз между током и напряжением, устанавливают нуль-индикатор на нуль и по поверяемому ИКМ отсчитывают его погрешность в точке

Определение погрешности ИКМ при емкостном сдвиге.

В схеме установки, приведенной на рис. 4 а, включают магазин емкостей C₁.

В соответствии с выражением

рассчитывают и устанавливают значения C₁, R₁ и R₂ для

или

для поверяемой отметки шкалы (значения R₁ - R₄ и C₁ при емкостном и индуктивном сдвиге приведены в приложении 3).

Регулируя угол сдвига фаз между током и напряжением, устанавливают нуль-индикатор на нуль и по поверяемому ИКМ отсчитывают его погрешность в поверяемой точке шкалы.

Определение погрешности при индуктивном сдвиге.

В поверочной установке видоизменяя измерительно-фазозадающую цепь к виду, приведенному на рис. 4 б (точки ABC).

В соответствии с выражением

рассчитывают и устанавливают значения C₁, R₁ - R₄ для

или

, соответствующих поверяемой отметке шкалы.

Для определения погрешности при 90 (-90) - градусном сдвиге в поверочной установке к точкам ABC вместо измерительно-фазозадающей цепи подключают индикатор квадратуры, например, Д5002, в соответствии со схемой, приведенной на рис. 4 в.

Регулируя угол сдвига фаз между током и напряжением, устанавливают индикатор квадратуры на нуль, соответствующий емкостному, а затем индуктивному фазовому сдвигу.

По поверяемому ИКМ отсчитывают погрешность в точках шкалы, соответствующих

Примечание. При поверке допускается устанавливать поверяемый ИКМ на поверяемую отметку шкалы, а его погрешность рассчитывать с использованием приведенных в данном пункте выражений.

6.6.1.4. Сличение с мерой фазового сдвига.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 5 (при этом опорный вход калибратора фазы должен быть подключен к входам ДКМ, а его регулируемый вход - к опорному входу нуль-индикатора).

Рис. 5. Схема установки для поверки ИКМ

с использованием меры

1 - двухканальный источник тока и напряжения

2 - делитель напряжения

3 - поверяемый ИКМ

4 - нуль-индикатор

5 - преобразователь "ток - напряжение"

6 - мера угла сдвига фаз

Устанавливают номинальное напряжение.

Устанавливают в соответствии с п. 6.2 ток.

Калибратор фазы устанавливается в "0".

Балансируется нуль-индикатор.

Переключатель подключают к выходу делителя напряжения и фазовращателем, регулирующим фазу сигнала в канале напряжения, балансируют нуль-индикатор.

Переключатель подключают к выходу преобразователя "ток - напряжение" и фазовращателем, регулирующим фазу сигнала в канале тока, балансируют нуль-индикатор.

По поверяемому ИКМ отсчитывают его погрешность в точке шкалы, соответствующей

Для определения погрешности ИКМ при индуктивном сдвиге подключают измерительный вход нуль-индикатора к выходу ПТН.

Устанавливают между выходами калибратора фазы угол сдвига фаз, соответствующий поверяемой точке шкалы ИКМ.

Регулируя угол сдвига фаз в канале тока, балансируют нуль-индикатор и по поверяемому ИКМ отсчитывают его погрешность в данной точке шкалы.

Для определения погрешности при емкостном сдвиге подключают измерительный вход нуль-индикатора к выходу делителя напряжения.

Устанавливают между выходами калибратора фазы угол сдвига фаз, соответствующий поверяемой отметке шкалы ИКМ.

Регулируя угол сдвига фаз в канале напряжения, балансируют нуль-индикатор и по поверяемому ИКМ определяют его погрешность в данной точке шкалы.

6.6.2. Определение основной погрешности ИКМ с использованием расчетно-экспериментальных (энергетических) методов.

6.6.2.1. Определение основной погрешности трехфазных ИКМ с использованием ваттметра и варметра.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 6.

Рис. 6. Схема установки для поверки ИКМ с использованием

варметра и ваттметра

1 - двухканальный источник систем токов и напряжения

2 - варметр

3 - ваттметр

4 - поверяемый ИКМ

1. Устанавливают частоту, на которой будет выполняться поверка.

2. Регулировочными элементами, расположенными в усилителе системы напряжений, устанавливают номинальные напряжения поверяемого ИКМ.

3. Регулировочными элементами, расположенными в усилителе системы токов, устанавливают номинальные токи поверяемого ИКМ.

4. Изменяя угол сдвига фаз между системой токов и напряжений, устанавливают нулевое показание варметра.

5. Сохраняя симметрию токов и нулевое показание варметра, устанавливают изменением их величины показание ваттметра, равное 100 делениям. По поверяемому ИКМ определяют его погрешность на отметке

6. Для определения погрешности ИКМ на остальных отметках шкалы устанавливают, изменяя угол сдвига фаз между системами токов и напряжений, показание варметра в соответствии с таблицей, приведенной в приложении 4.

7. Проверяют соответствие показаний ваттметра приведенным в данной таблице, и при необходимости регулируют его, равномерно меняя величины токов с соблюдением симметрии и сохранив при этом соответствующее показание варметра.

8. По поверяемому ИКМ определяют его погрешность на поверяемой отметке.

При емкостном характере нагрузки выполняют операции, упомянутые в пп. 1 - 8, предварительно изменив полярность токовых цепей варметра на противоположную.

6.6.2.2. Определение основной погрешности трехфазных ИКМ с использованием двух ваттметров.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 7.

Рис. 7. Схема установки для поверки ИКМ методом

двух ваттметров

1 - двухканальный источник систем токов и напряжений;

2, 3 - ваттметры;

4 - поверяемый ИКМ

Устанавливают частоту, на которой будет выполняться поверка ИКМ.

Устанавливают номинальное напряжение поверяемого ИКМ.

Устанавливают номинальный ток поверяемого ИКМ.

Изменяя угол сдвига фаз между сигналами токов и напряжений, устанавливают указатель ИКМ на поверяемую отметку шкалы.

Отсчитывают показания первого P₁ и второго P₂ ваттметров и, используя формулу

определяют погрешность поверяемого ИКМ в данной точке шкалы.

6.6.2.3. Определение основной погрешности трехфазных ИКМ с использованием дифференциального двухэлементного ваттметра.

Поверка трехфазных ИКМ в диапазоне частот (40 - 500) Гц кл.т. 1 - 4.

Собирают поверочную установку в соответствии со схемой, приведенной на рис. 8.

Рис. 8. Схема установки для поверки ИКМ с использованием

дифференциального ваттметра

1 - трехфазный источник систем токов и напряжений;

2 - дифференциальный ваттметр;

3 - поверяемый ИКМ;

4, 5 - магазин сопротивлений.

Устанавливают частоту, на которой будет выполняться поверка.

Устанавливают номинальное значение напряжений поверяемого ИКМ.

Устанавливают номинальное значение токов поверяемого ИКМ.

При

магазин сопротивлений закорачивают, т.е. z₁ = 0 и z₂ = 0.

Изменяя угол сдвига фаз между системами токов и напряжений, устанавливают указатель дифференциального ваттметра на нуль (система дифференциального ваттметра должна быть аналогичной системе поверяемого ИКМ).

По шкале поверяемого ИКМ отсчитывают погрешность в точке

Если шкала поверяемого ИКМ линейна, то

при емкостном сдвиге и

, а

рассчитывается по формуле

при индуктивном сдвиге и

, а

рассчитывается по формуле

где z₁ и z₂ - сопротивления параллельных цепей дифференциального ваттметра.

При

необходимо направление тока дифференциального ваттметра изменить на обратное.

Устанавливают магазином сопротивления

или

значение сопротивления, соответствующее фазовому сдвигу на поверяемой отметке шкалы.

Регулируя угол сдвига фаз между системами токов и напряжений, устанавливают указатель дифференциального ваттметра на нулевую отметку.

По поверяемому ИКМ определяют его погрешность на поверяемой отметке шкалы.

Если шкала поверяемого ИКМ неравномерна, то, регулируя угол сдвига фаз между системами токов и напряжений, устанавливают указатель поверяемого ИКМ на поверяемую отметку шкалы.

Регулируя магазин сопротивлений z₁ или z₂, устанавливают указатель дифференциального ваттметра на нулевую отметку.

Погрешность поверяемого ИКМ определяют как разность между значением

, соответствующим поверяемой отметке шкалы, и эквивалентным углом

, определяемым из следующих выражений:

при емкостном сдвиге и

при индуктивном сдвиге и

при емкостном сдвиге и

при индуктивном сдвиге и

6.7. Определение вариации показаний

Вариация показаний фазометров определяется как разность действительных значений измеряемой величины при одном и том же показании фазометра или как разность показаний фазометра при одном и том же значении измеряемой величины.

Вариацию определяют при плавном подводе указателя к поверяемой отметке сначала со стороны начальной, а затем со стороны конечной отметок шкалы.

Допускается определять вариацию с использованием результатов определения основной погрешности.

Примечание: Фазометры с несколькими номинальными значениями тока и напряжения допускается проверять полностью по всей шкале лишь при одном номинальном значении тока и одном номинальном значении напряжения. При других номинальных значениях тока и напряжения допускается производить проверку только на четырех отметках: двух крайних, на отметке

или

, и на той из отметок, на которой можно ожидать наибольшую погрешность.

7. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Предел допускаемой основной погрешности ИКМ выражается в виде приведенной погрешности в соответствии с ГОСТ 8.401-80 и ГОСТ 8039-79.

Приведенную основную погрешность определяют по формуле:

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт 6.3.1 отсутствует.

где:

- абсолютная погрешность в единицах нормирующего значения, определяемая в соответствии с п. 6.3.1;

N - нормирующее значение при установлении основной погрешности в зависимости от вида градуировки принимается равным (п. 1.7 ГОСТ 8039-79) размаху шкалы, но не более 180°, или длине шкалы, градуированной в значениях коэффициента мощности и соответствующей 180°.

Примечание: Под размахом шкалы понимают конечное значение диапазона измерений - для ИКМ с односторонней шкалой и арифметическую сумму конечных значений диапазона измерений - для ИКМ с двухсторонней шкалой.

При этом погрешность поверяемого ИКМ в % вычисляется по формуле:

где: A - показание поверяемого прибора в единицах измеряемой величины;

A_Д - действительное значение измеряемой величины, определяемое по образцовым приборам в тех же единицах;

L - длина шкалы в мм;

L₁ - длина участка шкалы, приходящаяся на единицу измеряемой величины вблизи точки A в мм.

Длина шкалы может быть измерена любым способом, не требующим вскрытия прибора, с погрешностью не более 2 - 3%.

В качестве способов определения L можно рекомендовать определение по результатам измерения длины стрелки прибора (в мм) от оси вращения до ее конца r и угла шкалы n°.

При этом длина шкалы определяется из выражения

Для определения L₁ следует измерить при помощи линейки длину участка шкалы между двумя ближайшими к A отметками и разделить на разность отсчетов, соответствующих указанным отметкам.

Отсчеты должны быть выражены в тех же единицах, в которых выражены A и A_Д.

Когда отсчет погрешности определяется по показаниям поверяемого фазометра, вычисление приведенной погрешности производится по формуле

где: L - длина шкалы в мм;

- расстояние между поверяемой отметкой и показанием стрелки, соответствующим действительному значению, в мм.

Результаты, полученные при поверке ИКМ классов точности 1 - 4, записывают в протокол произвольной формы, а при поверке ИКМ классов точности 0,2 - 0,5 - в протокол, составленный в соответствии с Приложением 5.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1. ИКМ, которые по результатам поверки отвечают требованиям настоящих МИ, необходимо опломбировать государственным клеймом с указанием года поверки. Опломбирование следует производить таким образом, чтобы не имелся доступ к внутренним механизмам ИКМ.

8.2. При положительных результатах поверки, проходившей в органах государственной метрологической службы, выдают свидетельство о государственной поверке по форме, установленной Госстандартом.

8.3. Результаты периодической ведомственной поверки оформляют документом по форме, установленной ведомственной метрологической службой.

8.4. ИКМ, не удовлетворяющие требованиям настоящих МИ, к применению не допускаются - их бракуют, клеймо предыдущей поверки гасят и на них выдают извещение о непригодности с указанием причины.

Приложение 1

Справочное

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЕЙ КОЭФФИЦИЕНТА

МОЩНОСТИ (ФАЗОМЕТРОВ)

N п/п

Тип

Система

Трехфазные, однофазные

Класс точности

Пределы измерения

или угла сдвига фаз, гр.

Номинальн. рабочая область частот, Гц

Номинальн. значения тока, А

Номинальные значения напряжения, В

Длина шкалы, мм

Э120

электромагнитная

трехфазный

1,5

0 - 1 - 0

127, 220, 380

190

Э120/1

трехфазный

1,5

0 - 1 - 0

400, 500

127, 220, 380

190

Э144

трехфазный

2,5

0 - 1 - 0

50; 400 - 500

1; 5

127, 220, 380

Э150

2,5

0 - 1 - 0

50; 400 - 500

1; 5

127, 220

115

Э160

2,5

0 - 1 - 0

127, 220, 380

150

Э160/1

2,5

0 - 1 - 0

50; 400 - 500

0,3; 5

127, 220, 380

150

Э170

2,5

0 - 1 - 0

127, 220, 380

210

Э170/1

2,5

0 - 1 - 0

0,3

127, 220, 380

210

Э771

2,5

0 - 1 - 0

127, 220, 380

115

Э772

2,5

0 - 1 - 0

В сеть через добавочное устройство

Р 705

145

Э1500

электромагнитная

трехфазный

2,5

0 - 1 - 0

50, 60, 400

1; 5

127, 220, 380

115

Э1600

трехфазный

2,5

0 - 1 - 0

50, 60, 400

1; 5

127, 220, 380

140

ЭЛФ

1,5

90 - 0 - 90

5; 10

100, 127, 220

150

ЭЛФ-1

электромеханич.

1,5

0,5 - 1 - 0,5

500

36, 127, 220

150

ЭЛФ-1М

1,5

0,5 - 1 - 0,5

500, 1000

1; 5

36, 127, 220

150

ЭЛФ-2

1,5

0,5 - 1 - 0,5

1000

36, 127, 220

150

ЭЛФ-3

1,5

0,5 - 1 - 0,5

400

127, 220, 380

150

ЭЛФ-4

1,5

0,5 - 1 - 0,5

2400

100, 220, 500

150

ЭЛФ-4М

1,5

0,5 - 1 - 0,5

400, 2400

1; 5

127, 220, 380

150

ЭТФ

2,5

0,5 - 1 - 0,5

500, 1000, 2500, 8000

100

Д31

однофазный

2,5

0,5 - 1 - 0,5

50, 500, 1000, 2400, 8000

100

Д39

электродинам.

2,5

0,5 - 1 - 0,5

50, 500, 1000, 2400, 4000, 8000, 10000

100

125

Д120

ферродин.

трехфазный

1,5

0,9 - 1 - 0,2

127, 220, 380

125

Д301

трехфазный

1,5

0,9 - 1 - 0,2

127, 220, 380

120

0,5 - 1 - 0,5

127, 220

Д303

однофазный

2,5

0,5 - 1 - 0,5

127, 220, 380

120

Д314

электромех.

1,5

0,5 - 1 - 0,5

127, 220, 380

Д320

2,5

0,9 - 1 - 0,2

127, 220

135

Д342

ферродин.

трехфазный

2,5

0,5 - 1 - 0,5

127, 220, 380

125

0,9 - 1 - 0,2

Д342М

ферродин.

трехфазный

2,5

0,9 - 1 - 0,2

127, 220, 380

125

0,5 - 1 - 0,5

Д346

2,5

0,5 - 1 - 0,5

127, 220

125

Д360

трехфазный

1,5

0,5 - 1 - 0,5

100, 220, 380

Д361

трехфазный

1,5

0,5 - 1 - 0,5

100, 220, 380

110

0,9 - 1 - 0,2

110, 220

Д362

трехфазный

1,5

0,5 - 1 - 0,5

127, 220, 380

0,9 - 1 - 0,2

127, 220

Д363

трехфазный

1,5

0,5 - 1 - 0,5

127, 220, 380

130

0,9 - 1 - 0,2

Д364

трехфазный

2,5

0,5 - 1 - 0,5

127, 220, 380

130

Д382

электромех.

1,5

0,5 - 1 - 0,5

127, 220

100

0 - 1 - 0

Д392

2,5

0,5 - 1 - 0,5

127, 220, 380

Д510/1

1,0

0,9 - 1 - 0,2

0,1; 0,2

127, 220

150

Д510/2

1,0

0,9 - 1 - 0,5

0,1; 0,2

127, 220

150

Д510/3

1,0

0,5 - 1 - 0,5

0,1; 0,2

127, 220

150

Д510/4

1,0

0,9 - 1 - 0,2

0,5; 1

127, 220

150

Д510/5

1,0

0,9 - 1 - 0,5

0,5; 1

127, 220

150

Д510/6

1,0

0,5 - 1 - 0,5

0,5; 1

127, 220

150

Д510/7

1,0

0,9 - 1 - 0,2

2,5; 5

127, 220

150

Д510/8

1,0

0,9 - 1 - 0,5

2,5; 5

127, 220

150

Д510/9

1,0

0,5 - 1 - 0,5

2,5; 5

127, 220

150

Д510/10

1,0

0,9 - 1 - 0,2

5; 10

127, 220

150

Д510/11

1,0

0,9 - 1 - 0,5

5; 10

127, 220

150

Д510/12

1,0

0,5 - 1 - 0,5

5; 10

127, 220

150

Д578/1

электродинам.

однофазный

0,5

0 - 90 - 180 - 270 - 360

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

Д578/2

однофазный

0,5

0 - 90 - 180 - 270 - 360

5; 10

100, 220, 380

270

1 - 0 - 1 - 0 - 1

Д5781

однофазный

0,5

0 - 90 - 180 - 270 - 360

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

Д5782

однофазный

0,5

0 - 90 - 180 - 270 - 360

5; 10

100, 220, 380

270

1 - 0 - 1 - 0 - 1

Д586

универсальн.

1,5

0,5 - 1 - 0,5

0,1; 0,2

127, 220

170

0,9 - 1 - 0,2

0,5; 1,5;

0,9 - 1 - 0,5

Д5000

электродинам.

однофазный

0,2

0 - 90 - 180 - 270 - 360

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

Д5023/1

0,5

1 - 0 - 1

50, 100, 400, 2400

1; 5

100, 220, 380

Д5043

электродинам.

однофазный

0,2

0 - 90 - 180 - 270 - 360

5; 10

100, 127, 220

270

1 - 0 - 1 - 0 - 1

ИС NORMPROD: примечание.

При публикации допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.

<...>

2,5

0,5 - 1 - 0,5

127, 220, 380

0,9 - 1 - 0,2

<...>

трехфазный

2,5

50, 60

1; 5

100, 220, 380

<...>

трехфазный

2,5

0 - 1 - 0

50, 400

1; 5

127, 220, 380

Приложение 2

Справочное

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАЗЦОВЫХ И ВСПОМОГАТЕЛЬНЫХ

СРЕДСТВ ПОВЕРКИ ИЗМЕРИТЕЛЕЙ КОЭФФИЦИЕНТА МОЩНОСТИ

(ФАЗОМЕТРОВ)

Наименование средств поверки

Диапазон напряжения, В

Диапазон токов, А

Диапазон частот, Гц

Погрешность (разрешающая способность) угл. мин

Пределы измерения (установки) КМ, град

Примечание

Поверочные установки

УПФ-50

36, 100, 127, 220, 380

0,2; 1; 2; 5; 10

45 - 55

+/- 12

0 - 360

УПФ-5М

15 - 600

0,1 - 10

40 - 5000

4 - 20

0 - 360

нестандартная

АУПФ-7

15 - 600

0,1 - 10

40 - 20000

40 - 60

0 - 360

нестандартная

АУПКМ-3

15 - 600

50, 500, 1000, 2400, 4000, 8000, 10000

+/- 0,5°

-355 - +355

нестандартная

УПКМ-5

1 - 450

0,1 - 5

50, 500, 1000, 2400, 2880, 4000, 8000, 10000

0 - 360

нестандартная

ОСИ коэффициента мощности Д5781

100, 127, 220

5; 10

кл. 0,5

0 - 360

емк., инд., приемник, генератор

Д5782

100, 220, 380

5; 10

кл. 0,5

0 - 360

емк., инд., приемник, генерат.

ИС NORMPROD: примечание.

<...>

100, 220, 380

1; 5

50; 100; 400; 2400

кл. 0,5

1-0-1

<...>

100, 127, 220

5; 10

49 - 50 - 51

кл. 0,2

0 - 360

емк., инд., приемник, генерат.

<...>

100, 127, 220

5; 10

49 - 50 - 51

кл. 0,2

0 - 360

емк., инд., приемник, генерат. с поправками

<...> установки

Ф2-16

0,1 - 10

20 - 10⁶

0,2°

180 - 0 - 180

разрешающая способность

Ф2-28

0,01 - 10

5 - 5·10⁵

0,01°

0 - 360

разрешающая способность

Ф2-34

0,01 - 2

0,5 - 5·10⁶

0,01°

0 - 360

разрешающая способность

Ф2-35

0,01 - 10

0,1 - 10⁷

0,001°

1 - 360

разрешающая способность

Ф5131

0,03 - 100

10^-3 - 2·10⁵

+/- 0,5° (10^-3 - 10³) Гц

0 - 359,9

+/- 1,0° (10³ - 2·10⁵) Гц

Ф5136

20 - 2·10⁶

0,1°

0 - 360

Калибраторы фазового сдвига

Ф5125

0,1 - 10

2 - 20·10³

0,1°

0 - 360

Ф5224

0,001 - 10

0,001 - 2·10⁵

+/- 0,1°

0 - 360

Ф1-4

0,001 - 1

5 - 10⁷

+/- 0,03° (20 - 10⁴ Гц)

0 - 360

+/- 0,05° (10⁴ - 10⁶ Гц)

Задающие системы установок

У3551

0,5 - 60

0,1 - 25

40 - 20000

0,1 - 0,5%

0 - 360

погрешность определяется используемым ОСИ

УППУ-1М

0,01 - 750

0,01 - 10

40 - 20000

0,04 - 0,15

0,01 - 750

0,01 - 10

40 - 20000

0 - 360

погрешность определяется используемым ОСИ

У1134

150 - 600

0,5 - 50

40 - 60

0 - 360

трехфазная. Погрешность определяется используемым ОСИ

Генераторы

ГДК-7

1 - 600

0,1 - 10

40 - 20000

0 - 360

разрешающая способность

ГДК-7М

1 - 300

0,1 - 10

50, 500, 1000, 2400, 2880, 4000, 8000, 10000

0 - 360

разрешающая способность

Индикаторы квадратуры

Д5002

15 - 600

0,025 - 10

45 - 1500

+/- 90

разрешающая способность. Погрешность определяется используемым ОСИ

Ваттметры

Д5004

30 - 600

0,01 - 10

45 - 500

кл. 0,5

номинальный коэффициент мощности

Д5063

30 - 600

0,1 - 0,2

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5064

30 - 600

0,5 - 1

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5065

30 - 600

2,5 - 5

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5066

30 - 600

5 - 10

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5067

100 - 150

1; 5

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5016

30 - 600

0,025 - 10

45 - 1000

кл. 0,2

номинальный коэффициент мощности

Д5086

30 - 600

0,1 - 0,2

45 - 500

кл. 0,2

номинальный коэффициент мощности

500 - 1000

Д5087

30 - 600

0,5 - 1

45 - 500

кл. 0,2

номинальный коэффициент мощности

500 - 1000

Д5088

30 - 600

2,5; 6

45 - 500

кл. 0,2

номинальный коэффициент мощности

500 - 1000

Д5089

30 - 600

5; 10

45 - 500

кл. 0,2

номинальный коэффициент мощности

500 - 1000

Д5056

30 - 600

0,1 - 10

45 - 500

кл. 0,1

номинальный коэффициент мощности

500 - 1000

Д5104

30 - 600

0,1; 0,2

45 - 65

кл. 0,1

номинальный коэффициент мощности

65 - 500

Д5105

30 - 600

0,5; 1

45 - 65

кл. 0,1

номинальный коэффициент мощности

Д5106

30 - 600

2,5; 5

45 - 65

кл. 0,1

номинальный коэффициент мощности

65 - 500

Д5107

30 - 600

5; 10

45 - 65

кл. 0,1

номинальный коэффициент мощности

65 - 500

Ваттметры малокосинусные

Д5020

30 - 600

0,25 - 10

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 500

Д5092

30 - 600

0,25; 0,5

45 - 65

кл. 0,5

номинальный коэффициент мощности

150 - 500

Д5093

30 - 600

0,5; 1

45 - 65

кл. 0,5

номинальный коэффициент мощности

150 - 500

Д5094

30 - 600

2,5; 5

45 - 65

кл. 0,5

номинальный коэффициент мощности

150 - 500

Д5095

30 - 600

5; 10

45 - 65

кл. 0,5

номинальный коэффициент мощности

150 - 500

Ваттварметры

Д5068

100 - 250

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 1100

кл. 1

Д5069

375

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 1100

Д5070

100 - 250

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 1100

кл. 1

Д5071

375

45 - 65

кл. 0,5

номинальный коэффициент мощности

65 - 1100

Приложение 3

Справочное

ЗАВИСИМОСТЬ ВЕЛИЧИНЫ R1 - R4 И C ОТ ЗНАЧЕНИЙ

КОЭФФИЦИЕНТА МОЩНОСТИ

Предел по напряжению 100 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0	5970	30	закоротить		2500	2475	25	разомкнуть
10	5880	30	3,05602	2,54669	5000	837	30	0,76002	0,63335
20	5610	30	1,55141	1,29284	3000	2770	30	0,80036	0,66697
30	5170	30	1,06071	0,88393	3000	3100	34	1,19967	0,99973
40	4570	30	0,82509	0,68757	5000	2720	50	1,49919	1,24932
50	3830	30	0,69228	0,57690	5000	3000	80	1,99948
50					5000	2997	63		1,66623
60	2970	30	0,61288	0,51073	5000	2830	79	2,99952	2,49996
70	2020	30	0,56543	0,47119	5000	4850	148	3,50070	2,91725
80	1010	30	0,53995	0,44996	6040	5660	340	6,00055	5,00046

Предел по напряжению 127 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0	7590	30	закоротить		3175	3150	25	разомкнуть
10	7480	30	2,40494	2,00412	6350	840	30	0,73391	0,61159
20	7130	30	1,22206	1,01838	3810	2772	28	0,71821	0,59861
30	6670	30	0,83577	0,69647	3810	3202	32	1,05115	0,87596
40	5810	30	0,64989	0,54158	6350	2724	46	1,38556	1,15463
50	4870	30	0,54534	0,45445	6350	2996	57	1,84094	1,53412
60	3780	30	0,48258	0,40215	6350	2837	72	2,76497	2,30414
70	2580	30	0,44411	0,37009	6350	4818	130	3,14634	2,62195
80	1290	30	0,42542	0,35451	7670	5680	310	5,37089	4,47567

Предел по напряжению 220 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0	13170	30	закоротить		5500	5470	30	разомкнуть
10	12970	30	1,38932	1,15776	11000	1880	30	0,34506	0,28755
20	12370	30	0,70564	0,58803	6600	6130	30	0,36380	0,30317
30	11400	30	0,48256	0,40214	6600	6860	34	0,54534	0,45445
40	10080	30	0,37541	0,31284	11000	6030	50	0,68246	0,56872
50	8460	30	0,31475	0,26229	11000	6658	62	0,90986	0,75822
60	6570	30	0,27868	0,23215	11000	6320	79	1,36352	1,13627
70	4490	30	0,25645	0,21370	10000	9864	134	1,75018	1,45848
80	2260	30	0,24522	0,20435	12080	11682	320	3,00003	2,50002

Предел по напряжению 380 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0	22770	30	закоротить		9500	9470	30	разомкнуть
10	22420	30	0,80450	0,67042	15000	2582	23	0,25301	0,21084
20	21400	30	0,40830	0,34025	9000	8380	25	0,26670	0,22225
30	19720	30	0,27928	0,23273	9000	9360	28	0,40018	0,33349
40	17440	30	0,21725	0,18104	15000	8260	40	0,50012	0,41676
50	14630	30	0,18228	0,15190	15000	9120	50	0,66695	0,55579
60	11340	30	0,16171	0,13476	15000	8660	63	1,00013	0,83344
70	7770	30	0,14861	0,12384	15000	13555	110	1,22366	1,01971
80	3930	30	0,14181	0,11817	18000	17730	280	2,00627	1,67189

Предел по напряжению 100 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0,1	570	30	0,53345	0,44454	10000	10150	1020	6,00567
0,1					10000	10120	1050		5,00472
0,2	1170	30	0,54171	0,45142	6000	4330	260	5,99967	4,99973
0,3	1770	30	0,55638	0,46365	5000	4960	166	4,00117	3,33431
0,4	2370	30	0,57918	0,48265	5000	3470	106	3,49971	2,91640
0,6	3570	30	0,66350	0,55292	5000	2510	63	2,49952	2,08293
0,7	4170	30	0,74325	0,61938	5000	3750	65	1,50146	1,25122
0,8	4770	30	0,88464	0,73720	5000	2290	46	1,50020	1,25016
0,9	5370	30	1,21771	1,01476	5000	2190	41	0,99984	0,83320
0,99	5910	30	3,76323	3,13602	5000	700	30	0,71229	0,59357

Предел по напряжению 127 В

емкостный сдвиг

индуктивный сдвиг

R1, Ом

R2, Ом

C, мкФ

R1, Ом

R4, Ом

R2, Ом

C, мкФ

50 Гц

60 Гц

50 Гц

60 Гц

0,1

730

0,42115

0,35095

10000

10080

820

6,07594

5,06328

0,2

1490

0,42766

0,35638

7620

4370

240

5,43208

4,52673

ИС NORMPROD: примечание.

При публикации допущен типографский брак. Цифра, не пропечатанная в официальном тексте документа, в электронной версии данного документа заменена символом "!".

0,3

2260

0,43738

0,36449

6350

4960

150

3,57629

2,9!824

0,4

3020

0,45577

0,37981

6350

3452

3,20426

2,67022

0,6

4540

0,52265

0,43655

6350

3496

1,86148

1,55123

0,7

5300

0,58568

0,48806

6350

3758

1,36331

1,13609

0,8

6040

0,69966

0,56304

6350

2292

1,39889

1,16574

0,9

6830

0,95885

0,79679

6350

2202

0,93148

0,77623

0,99

7510

2,96466

2,47055

6350

702

0,69299

0,57750

Предел по напряжению 220 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0,1	1290	30	0,24247	0,20207	20000	21350	1000	3,00220	2,50183
0,2	2610	30	0,24623	0,20519	12000	8930	240	3,00169	2,50141
0,3	3930	30	0,25290	0,21075	10000	10100	150	2,00078	1,66731
0,4	5250	30	0,25327	0,21939	10000	7050	95	1,75085	1,45904
0,6	7890	30	0,30159	0,25133	10000	5090	57	1,24960	1,04133
0,7	9210	30	0,33784	0,28154	10000	7580	56	0,75040	0,62533
0,8	10500	30	0,40211	0,33509	10000	4630	42	0,75010	0,62508
0,9	11850	30	0,56351	0,46125	10000	4420	37	0,50031	0,41692
0,99	13040	30	1,71030	1,42525	10000	1250	25	0,40124	0,33436

Предел по напряжению 380 В

	емкостный сдвиг				индуктивный сдвиг
	R1, Ом	R2, Ом	C, мкФ		R1, Ом	R4, Ом	R2, Ом	C, мкФ
	R1, Ом	R2, Ом	50 Гц	60 Гц	R1, Ом	R4, Ом	R2, Ом	50 Гц	60 Гц
0,1	2250	30	0,14038	0,11699	20000	6560	345	6,17352	5,14460
0,2	4530	30	0,14255	0,11880	10000	13550	215	2,00030	1,66692
0,3	6810	30	0,14642	0,12201	15000	15240	130	1,33407	1,11172
0,4	9090	30	0,15242	0,12701	15000	10830	85	1,15492	0,96243
0,6	13650	30	0,17461	0,14580	15000	7660	53	0,83360	0,89467
0,7	15930	30	0,19559	0,16209	15000	11400	50	0,50036	0,41697
0,8	18210	30	0,23280	0,19400	15000	7960	39	0,45784	0,38153
0,9	20490	30	0,32045	0,26704	15000	6650	37	0,33349
0,9					15000	6655	32		0,27791
0,99	22540	30	0,99041	0,82534	15000	1770	22	0,28344	0,23620

Приложение 4

Справочное

ЗАВИСИМОСТЬ ПОКАЗАНИЙ ВАТТМЕТРА И ВАРМЕТРА ОТ ЗНАЧЕНИЙ

КОЭФФИЦИЕНТА МОЩНОСТИ

Нагрузка

Величина тока 5; 1 А

Величина тока 2,5; 0,5 А

показания ваттметра, деления

показания варметра, деления

показания ваттметра, деления

показания варметра, деления

Емкостная

0,50

66,6

43,3

0,55

83,5

27,5

41,7

0,60

80,0

40,0

0,65

76,0

32,5

38,0

0,70

71,4

35,7

0,75

66,1

37,5

33,1

0,80

60,0

30,0

0,85

52,7

42,5

26,3

0,90

43,6

21,8

0,95

31,2

47,5

15,6

Активная

100

Индуктивная

0,95

31,2

47,5

15,6

0,90

43,6

21,8

0,85

52,7

42,5

26,3

0,80

40,0

30,0

0,75

66,1

37,5

33,1

0,70

71,4

35,0

35,7

ИС NORMPROD: примечание.

0,65

76,0

!!,5

38,0

0,60

90,0

30,0

40,0

0,55

83,5

27,5

41,7

0,50

86,6

25,0

43,3

0,45

89,3

25,5

44,7

0,40

91,7

20,0

45,8

0,35

93,7

17,5

46,8

0,30

95,4

15,0

47,7

0,25

!!!

12,5

48,4

0,20

49,0

Приложение 5

Рекомендуемое

ПРИМЕР ЗАПОЛНЕНИЯ ПРОТОКОЛА ПОВЕРКИ ФАЗОМЕТРОВ МЕТОДОМ

СЛИЧЕНИЯ С ОБРАЗЦОВЫМ ФАЗОМЕТРОМ

Протокол N 17

1. Определение основной погрешности фазометра типа Д5000 N 6320

Применяемая аппаратура: установка для поверки энергетических фазометров класса 0,2 и ниже УПФ-5.

Номинальные ток 5 А и напряжение 220 В.

Таблица

Шкала					Шкала
Показания поверяемого фазометра	Показания образцового фазометра А₁	Погрешность угл. мин	Показания образцового фазометра А₂	Вариация угл. мин	Показания поверяемого фазометра	Эквивалентные значения	Показания образцового фазометра А₃	Погрешность в значениях , угл. мин	Погрешность в значениях	Показания образцового фазометра А₄	Вариация угл. мин
1	2	3	4	5	6	7	8	9	10	11	12
Емкостный квадрант
0°	0°12	+12	0°20	8	1	360°	0°10	+10	0	0°20	10
10°	350°02	+2	350°17	15	0,99	351°54	351°57	+3	-0,0004	352°06	9
20°	340°12	+12	339°54	18	0,9	334°10	334°21	+11	-0,0004	334°29	8
30°	330°11	+11	329°57	14	0,8	323°08	323°20	+12	-0,0023	323°25	5
40°	320°09	+9	319°52	17	0,7	314°26	314°34	+8	-0,0016	314°47	13
50°	310°01	+1	310°16	15	0,6	306°52	306°52	0	0	307°06	12
60°	299°53	-7	300°10	17	0,5	300°	299°53	-7	+0,0016	300°04	11
70°	289°47	-13	290°	13	0,4	293°35	293°31	-4	+0,0010	293°48	17
80°	279°50	-10	280°04	14	0,3	287°28	287°20	-8	+0,0022	287°36	16
90°	269°56	-4	270°10	14	0,2	281°32	281°33	+1	+0,0003	281°45	12
Индуктивный квадрант
10°	10°05	-5	9°53	12	0,99	8°06	8°15	-9	+0,0004	8°00	15
20°	20°12	-12	19°58	14	0,9	25°50	25°58	-8	+0,0011	25°44	14
30°	30°15	-15	30°03	12	0,8	36°52	36°55	-3	+0,0005	30°36	19
40°	40°08	-8	39°55	13	0,7	45°34	45°52	-18	+0,0036	45°27	20
50°	50°13	-13	49°56	17	0,6	53°08	53°08	0	0	53°00	8
60°	59°59	+1	59°48	13	0,5	60°	59°55	+5	-0,0013	59°44	11
70°	69°52	+6	69°40	12	0,4	66°25	66°19	+6	-0,0016	66°09	10
80°	79°45	+15	80°00	15	0,3	72°32	72°25	+7	-0,0020	72°17	8
90°	89°50	+10	90°05	15	0,2	78°28	78°29	-1	+0,0003	78°07	12
					0,1	84°26	84°27	-11	+0,0033	84°20	7
					0	90°	90°17	-17	+0,0051	90°19	2
Номинальные ток 5 А и напряжение 100 В
0°	0°11	+11			1	360°	0°10	+10	0
90°е	269°54	-6			0е	270°	270°15	+15	-0,0045
30°о	30°17	-17			0,7и	45°34	45°34	-16	+0,0032
90°и	89°35	-15			0и	90°	90°13	-13	+0,0039
Номинальные ток 5 А и напряжение 127 В
0°	0°08	+8			1	360°	0°09	+9	0
90°е	269°57	-3			0е	270°	270°11	+11	-0,0033
90°е	89°47	+13			0и	90°	90°15	-15	+0,0045
30°е	30°12	-12			0,7и	45°34	45°46	-14	+0,0028
Номинальные ток 10 А и напряжение 100 В
0°	0°09	+9			1	360°	0°17	+17	0
90°е	269°55	-5			0е	270°	270°13	+13	-0,0039
90°и	89°53	+7			0и	90°	90°14	-14	+0,0042
30°и	30°17	+17			0,7и	45°34	45°46	-14	+0,0028
Номинальные ток 10 А и напряжение 127 В
0°	0°07	+7			1	360°	0°10	+10	0
90°е	269°03	-3			0е	270°	270°12	+12	-0,0036
90°и	89°48	+12			0и	90°	90°10	-10	+0,0030
30°и	30°09	+9			0,7и	45°34	45°42	-8	+0,0018
Номинальные ток 10 А и напряжение 220 В
0°	0°12	+12			1	360°	0°08	+8	0
90°е	269°53	-7			0е	270°	270°13	+13	-0,0039
90°и	89°45	+15			0и	90°	90°13	-13	+0,0039
30°и	30°11	-11			0,7и	45°34	45°44	-10	+0,0020

Погрешность не превышает пределы допустимой 22.

Примечание: Показания образцового фазометра при подходе к поверяемой точке шкалы со стороны меньших значений A₁ и A₃.

Показания образцового фазометра при подходе к поверяемой точке шкалы со стороны больших значений A₂ и A₄.

Приложение 6

Справочное

ЗНАЧЕНИЕ

, ВЫРАЖЕННОЕ В ГРАДУСНОЙ МЕРЕ

	0,00	0,01	0,02	0,03	0,04	0,05	0,06	0,07	0,08	0,09	0,10
0,0	90,000	89,427	88,854	88,281	87,708	87,134	86,560	85,986	85,411	84,836	84,261
0,1	84,261	83,866	83,108	82,530	81,952	81,373	80,791	80,212	79,630	79,047	78,463
0,2	78,463	77,878	77,291	76,703	76,114	75,523	74,930	74,336	73,740	73,142	72,542
0,3	72,542	71,941	71,337	70,731	70,123	69,513	68,900	68,264	67,666	67,046	66,422
0,4	66,422	65,795	65,165	64,532	63,896	63,256	62,613	61,966	61,315	60,659	60,000
0,5	60,000	59,336	58,668	57,995	57,316	56,633	55,944	55,250	54,549	53,843	53,130
0,6	53,130	52,411	51,684	50,950	50,208	49,458	48,700	47,933	47,156	46,370	45,573
0,7	45,573	44,766	43,946	43,114	42,269	41,410	40,536	39,646	38,746	37,815	36,870
0,8	36,870	35,904	34,915	33,901	31,860	31,768	30,683	29,541	28,358	27,127	25,842
0,9	25,842	24,495	23,074	21,565	19,949	18,195	16,260	14,070	11,478	8,110	0,000

Примечание: Значение коэффициента мощности определяется цифрами, расположенными в первом столбце и первой строке таблицы.

Значение угла, соответствующего данному коэффициенту мощности, находится на пересечении соответствующей строки и столбца.

Вернуться в "Каталог нормативных документов"

Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/metodika/7/mi_26966.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
