"РД 37.009.010-85. Руководство по организации диагностирования легковых автомобилей на СТО системы "Автотехобслуживание"
(утв. ВПО "Союзавтотехобслуживание" 20.05.1985)

Разработано:

Филиалом Центрального научно-исследовательского автомобильного и автомоторного института (НАМИ)

Молдавским РСУ "Автотехобслуживание"

Производственным управлением "Москвичавтотехобслуживание"

1.1. Настоящее "Руководство по организации диагностирования легковых автомобилей на СТО предприятий "Автотехобслуживание" (далее - "Руководство") является документом, определяющим техническую политику в области диагностирования легковых автомобилей, принадлежащих населению, на предприятиях системы "Автотехобслуживание" Министерства автомобильной промышленности и может использоваться на предприятиях других министерств.

1.2. Руководство устанавливает основные требования по организации и технологическим принципам диагностирования, определяет место диагностирования в производственных процессах СТО (в том числе и в специализированных мастерских).

1.3. Руководство предназначено для СТО, оснащенных средствами технического диагностирования, предусмотренными "Табелем технологического обслуживания легковых автомобилей" (утвержден ВПО "Союзавтотехобслуживание", М., филиал НАМИ, 1980; далее - Табель).

1.4. Рекомендации Руководства могут использоваться также организациями, занятыми разработкой технической и нормативной документации по диагностированию и ремонту легковых автомобилей, проектированием новых и реконструкцией существующих СТО.

1.5. В основу Руководства положены действующие в стране "Положение о техническом обслуживании и ремонте легковых автомобилей, принадлежащих гражданам" <*> (утверждено Минавтопромом, М., филиал НАМИ, 1979; далее - Положение) и Прейскуранты N Б50-1978 части I - IV и дополнения к ним.

--------------------------------

<*> Табель и Положение в 1985 - 86 гг. пересматриваются филиалом НАМИ с учетом требований настоящего руководства.

1.6. Техническое диагностирование (далее - диагностирование) - процесс определения технического состояния объекта диагностирования с определенной точностью.

1.7. Диагностирование - составная часть технологических процессов приемки, технического обслуживания и ремонта автомобиля.

1.8. В условиях СТО диагностирование используется для:

- оценки технического состояния автомобиля и его отдельных систем и агрегатов, в том числе состояние которых не соответствует требованиям безопасности дорожного движения и охраны окружающей среды, определения места и причины дефекта;

- уточнения неисправностей и отказов в работе систем и агрегатов автомобиля, указанных в заказе-наряде его владельцем или выявленных в процессе ТО и ремонта автомобиля;

- выдачи информации о техническом состоянии автомобиля и его систем и агрегатов для определения рационального маршрута движения автомобиля по технологическим зонам СТО, для управления производством ТО и ТР автомобиля;

- подготовки к проведению государственного технического осмотра автомобилей;

- контроля качества при выполнении работ по ТО и ремонту автомобиля.

1.9. Ответственность за организацию работ по диагностированию на СТО должна быть возложена на технического руководителя СТО.

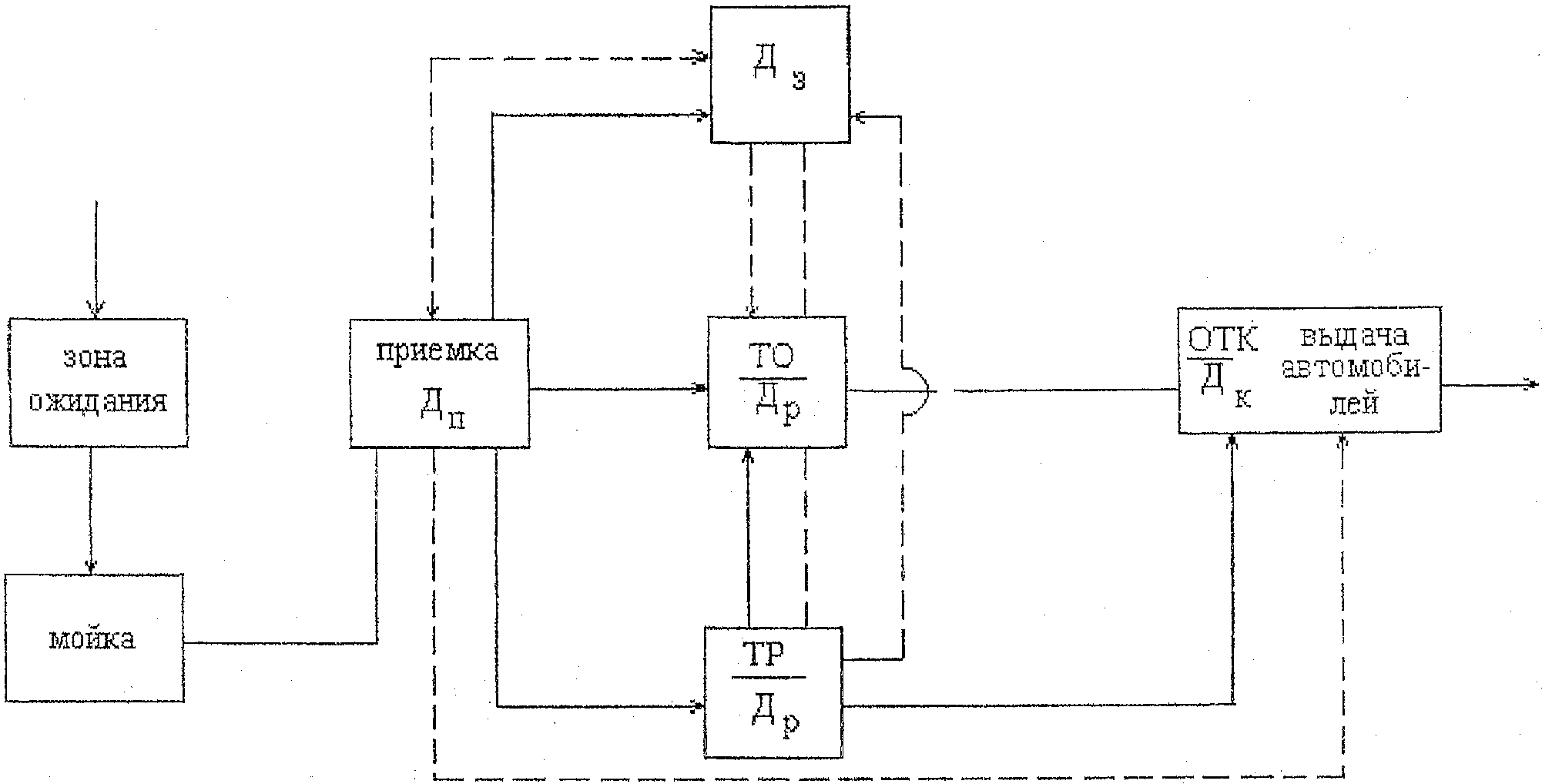

Диагностирование включается в технологические процессы СТО по рекомендуемой схеме, показанной на рис. 1. Здесь же показаны возможные маршруты перемещения автомобилей из одной технологической зоны в другую.

основные маршруты

возможные маршруты

Примечание. На СТО малой мощности (до 15 рабочих постов) допускается совмещение нескольких диагностических участков.

2.1. В производственных процессах СТО диагностирование подразделяется на:

- заявочное диагностирование - Д_з;

- диагностирование при приемке автомобилей на СТО - Д_п;

- технологическое диагностирование при ТО и ремонте автомобилей, связанное с регулировками, - Д_р;

- контрольное диагностирование - Д_к.

2.2. Заявочное диагностирование Д_з проводится по заявке владельца автомобиля в соответствии с заполненными в зоне приемки документами. При заявочном диагностировании ведутся контрольно-регулировочные работы; они проводятся чаще всего на специализированных постах. В соответствии с заявкой владельца автомобиля диагностирование - Д_з может быть как частичное (для поиска дефекта), так и полное (для общей оценки технического состояния).

2.3. Заявочное диагностирование целесообразно проводить в присутствии владельца автомобиля для получения подробной информации о состоянии автомобиля.

2.4. Диагностирование Д_п, проводимое при приемке автомобиля на СТО, предназначено для определения технического состояния автомобиля, уточнения объемов работ, необходимых для восстановления его исправного технического состояния, выдачи информации для определения рационального маршрута движения автомобиля по техническим зонам СТО. При приемке автомобиля по согласованию с его владельцем осуществляется диагностирование систем и агрегатов автомобиля, влияющих на безопасность движения.

2.5. После приемки автомобиль, как показано на рис. 1, направляется в ту или иную технологическую зону СТО. Однако, в процессе диагностирования при ТО и ремонте может возникнуть необходимость выполнения дополнительного объема работ, что приводит к перемещению автомобиля в соответствующую зону СТО.

2.6. Диагностирование при техническом обслуживании и ремонте автомобиля Д_р в основном используется для проведения контрольно-регулировочных работ, для уточнения дополнительных объемов работ к предусмотренным талонами сервисной книжки.

2.7. В случае отсутствия средств технического диагностирования в технологических зонах ТО и ремонта соответствующие диагностические работы Д_р выполняются на специализированных постах в зонах заявочного диагностирования.

2.8. Контрольное диагностирование Д_к проводится для оценки качества выполненных на СТО работ по ТО и ремонту автомобиля.

2.9. Посты (линии) диагностирования размещаются на СТО таким образом, чтобы было обеспечено минимальное число перемещений автомобиля при движении с поста в любую зону СТО.

2.10. При размещении средств технического диагностирования (СТД) в производственных зонах СТО следует руководствоваться технологическими процессами ТО и ремонта автомобилей, наличием площадей, номенклатурой выбранных средств технического диагностирования, а также перспективой роста СТО.

Рекомендации по планировке специализированных постов диагностирования на типовых СТО различных мощностей приведены в приложении 1.

2.11. Выбор СТД для оснащения технологических зон СТД осуществляется в соответствии с рекомендациями действующего в системе ВПО "Союзавтотехобслуживание", "Табеля" или другими действующими в системах документами, а также требованиями к диагностическому оборудованию ГОСТа 25478-82.

2.12. Размещение СТД на участках и постах диагностирования должно учитывать конструктивные особенности и габариты автомобилей, последовательность проведения диагностических и контрольно-регулировочных работ, требования безопасности, промсанитарии и гигиены труда.

Перечень технологических операций по диагностированию систем и агрегатов дан в приложении 2. Последовательность выполнения диагностических операций выбирается из условий технологичности и оптимальности. Например, проверка тягово-экономических показателей на мощностном стенде должна предшествовать проверке тормозной системы и балансировке колес. Перед проверкой тягово-экономических показателей на автомобилях с регулируемым углом схождения ведущих колес также необходимо проверить правильность его установки. Проведение регулировки угла замкнутого состояния контактов прерывателя и угла опережения зажигания целесообразно совместить с проверкой тягово-экономических показателей автомобиля.

2.13. К работе на СТД должны допускаться лица, прошедшие подготовку по правилам эксплуатации СТД.

2.14. Средства технического диагностирования подвергаются обязательной периодической государственной или ведомственной проверке.

2.15. Экономический эффект от внедрения новых средств технического диагностирования следует определять по "Методике определения экономической эффективности использования в народном хозяйстве новой техники, изобретений и рационализаторских предложений" (1977 г.), ГОСТ 20779-81 "Экономическая эффективность стандартизации. Методы определения. Основные положения".

3.1. Технологический процесс диагностирования автомобилей должен содержать перечень и рациональную последовательность выполнения операций, трудоемкость диагностирования, разряд оператора-диагноста, используемое оборудование и инструмент, технические условия на выполнение отдельных видов работ.

Технологический процесс диагностирования должен включать подготовительные, контрольно-диагностические (собственно диагностирование) и регулировочные операции, рекомендуемые к выполнению с применением СТД (по результатам диагностирования).

Технологический процесс диагностирования разрабатывается в соответствии с требованиями методических указаний "Комплектность и содержание разрабатываемой технологической документации на типовые процессы технологического обслуживания и ремонта транспортных средств, принадлежащих гражданам" (МУ 37.002.023-82).

3.2. Технологический процесс диагностирования является составной частью технологического процесса ТО и ТР. Как самостоятельный документ технологический процесс диагностирования разрабатывается для СТД, используемых в зоне заявочного диагностирования.

3.3. Технологический процесс диагностирования должен обеспечивать возможность корректировки объемов и последовательность регулировочных работ.

3.4. При разработке технологического процесса диагностирования, а также выборе номенклатуры диагностических параметров следует руководствоваться функциональными возможностями установленных на СТО средств диагностирования, требованиями действующих стандартов, инструкциями по эксплуатации автомобилей, рекомендациями Положения и другой нормативно-технической документацией. При этом особое внимание должно уделяться параметрам, влияющим на безопасность дорожного движения.

3.5. Точность и достоверность диагностических параметров выбирается в соответствии с рекомендациями "Методики определения оптимальной точности и оценки достоверности диагностирования автомобилей" (НАМИ, М., 1983). В приложении 3 даны допускаемые погрешности измерения некоторых параметров технического состояния карбюраторных двигателей и ходовой части автомобилей с помощью применяемых в настоящее время на СТО средств технического диагностирования.

3.6. Нормативные (предельные и допускаемые) значения диагностических параметров определяются по "Методике определения предельных и допускаемых значений диагностических параметров агрегатов машин" (Горьковский филиал ВНИИНМАШ, 1980). В приложении 4 приведены предельные значения основных диагностических параметров отечественных легковых автомобилей.

3.7. Результаты заявочного диагностирования и рекомендации по необходимым техническим воздействиям на автомобиль целесообразно заносить в контрольно-диагностическую карту - КДК. Оформление ее должно обеспечивать наглядность и удобство при работе с ней. КДК должна содержать такую номенклатуру диагностических параметров, которая обеспечит оценку технического состояния автомобиля, его систем и агрегатов, а также рекомендации по устранению выявленных неисправностей. КДК выдается владельцу автомобиля.

В приложении 6 дана расширенная (рекомендуемая) номенклатура контрольно-диагностических параметров, с учетом которых и составляется КДК (в зависимости от марки автомобиля, имеющихся СТД и т.п.).

3.8. Срок гарантии на выполненные диагностические работы должен соответствовать гарантийному сроку по ТО и подготовке к государственному периодическому осмотру, т.е. 10 дней (Положение, п. 4.2).

Пост N 1 целесообразно оградить шумопоглощающими перегородками. Помимо указанного оборудования пост N 1 оснащается следующим переносным оборудованием: компрессометром, расходомером топлива, прибором для проверки утечки воздуха из цилиндров, стетоскопом и средствами диагностирования по параметрам вибрации.

Проездной стенд для проверки схождения передних колес и стенд для проверки амортизаторов устанавливаются в зоне приемки автомобилей.

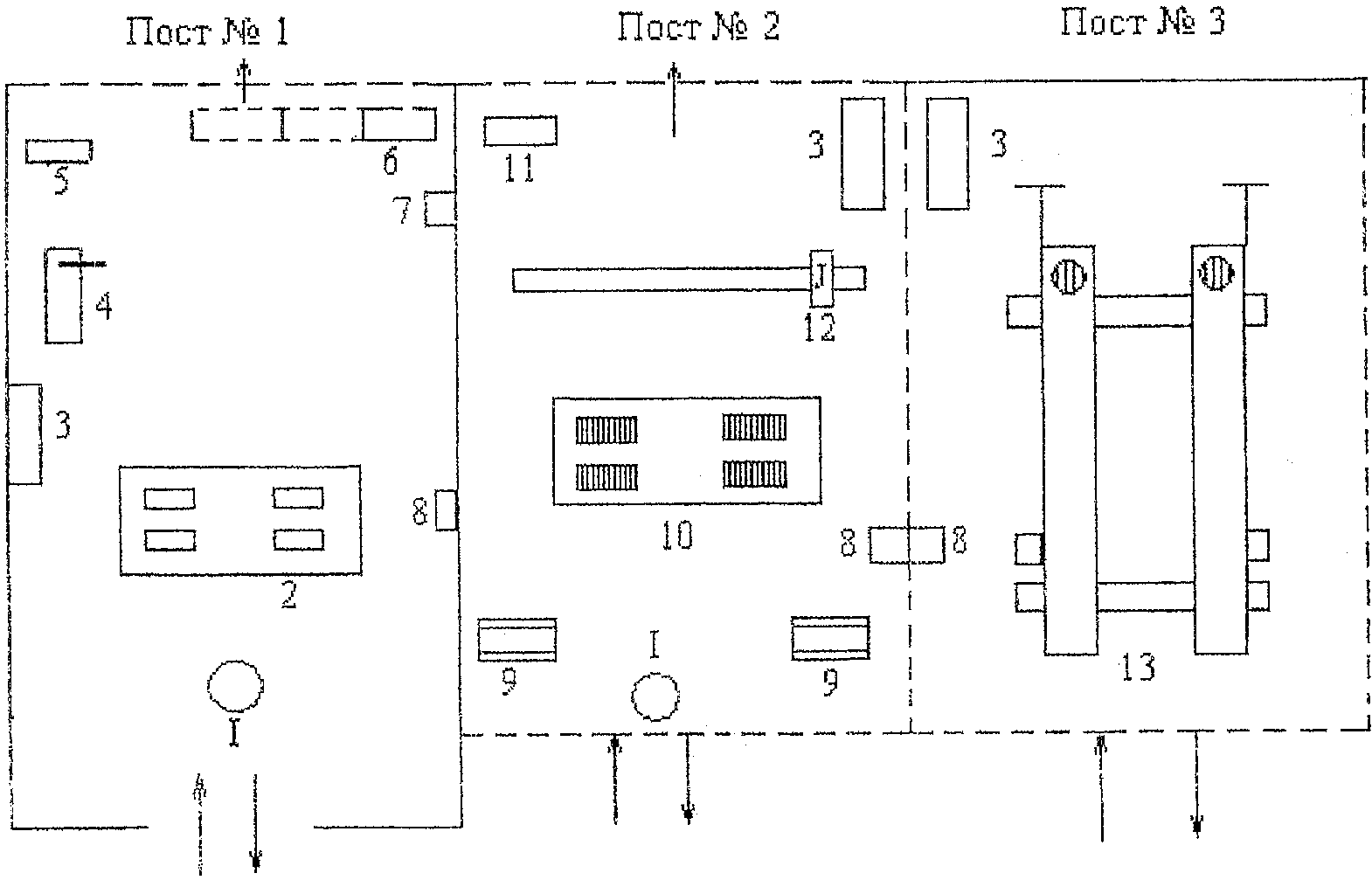

Размещение СТД на СТО (смотри рис. 2).

1. Шланговый отсос отработавших газов.

2. Роликовый узел стенда для проверки тягово-экономических показателей.

3. Стол-верстак.

4. Мотор-тестер.

5. Пульт индикации стенда для проверки тягово-экономических показателей.

6. Вентилятор обдува радиатора.

7. Прибор для очистки свечей.

8. Воздухораздаточная колонка.

9. Станки балансировочные (без снятия колес) с домкратами.

10. Роликовый узел тормозного стенда.

11. Пульт индикации стенда для проверки тормозов.

12. Прибор для проверки фар.

13. Электромеханический подъемник стенда для проверки и регулировки углов установки управляемых колес.

1. Стол-верстак.

2. Шланговый отсос отработавших газов.

3. Воздухораздаточная колонка.

5. Стенд для проверки амортизаторов.

6. Роликовый узел стенда для проверки тормозов.

7. Пульт индикации стенда для проверки тормозов.

8. Мотор-тестер.

9. Прибор для проверки установки фар.

Примечания. 1. Пост диагностики должен быть дополнительно оснащен газоанализатором, расходометром топлива, динамометром-люфтомером, глубиномером для определения глубины рисунка протектора, стетоскопом, компрессометром.

2. При данной планировке целесообразно использование комбинированного стенда для проверки тормозных и мощностных показателей.

3. Стенд 5 устанавливается в том случае, если его рабочие площадки возвышаются над уровнем пола не более чем на 170 мм.

4. Стенд для проверки и регулировки углов установки управляемых колес выделяется в отдельный пост.

5. Станок для балансировки снятых с автомобиля колес устанавливается на посту шиномонтажных и шиноремонтных работ.

1. Проверка увода управляемых колес

2. Проверка и регулировка углов установки колес

3. Проверка тормозной системы

4. Балансировка колес

5. Проверка двигателя

6. Проверка тягово-экономических показателей автомобиля

7. Проверка установки фар и силы света

8. Проверка амортизаторов

9. Проверка рулевого управления

10. Определение объемной доли окиси углерода в отработавших газах

--------------------------------

<*> В числителе приведены тормозные усилия при частичной загрузке автомобиля, а в знаменателе - при полной загрузке.

<**> Фары типов Р и СР должны быть отрегулированы так, чтобы плоскость, содержащая левую часть светотеневой границы пучка ближнего света, была наклонена к плоскости дорожного полотна на угол не менее 0,05 (0°...53°).

<***> В числителе приведены доли CO при минимально устойчивой частоте вращения КВД на холостом ходу, в знаменателе - при 0,6 значения номинальной частоты вращения КВД на холостом ходу.

--------------------------------

<*> При составлении КДК номенклатура диагностических параметров и их нормативные значения выбираются для конкретных моделей автомобилей.

--------------------------------

<**> Параметр дан для примера.

1. Пометка в графе 5:

"+" - в норме;

"р" - требуется ремонт;

"з" - требуется замена;

"Г" - требуется регулировка.

--------------------------------

<*> Номенклатура параметров может быть дополнена.

--------------------------------

<**> При наличии соответствующих приборов.

ГОСТ 25176-82. Техническая диагностика. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Общие технические требования.

ГОСТ 25044-84. Техническая диагностика. Диагностирование автомобилей, тракторов, сельскохозяйственных, строительных и дорожных машин. Основные положения.

ГОСТ 20911-75. Техническая диагностика. Основные термины и определения.

ГОСТ 20417-75. Техническая диагностика. Общие положения о порядке разработки систем диагностирования.

ГОСТ 23435-79. Техническая диагностика. Двигатели внутреннего сгорания поршневые. Номенклатура диагностических параметров.

ГОСТ 25478-82. Автомобили грузовые и легковые, автобусы, автопоезда. Требования безопасности к техническому состоянию. Методы проверки.

ГОСТ 8.002-71. Организация и порядок проведения проверки, ревизии и экспертизы средств измерений.

ГОСТ 26048-83. Техническая диагностика. Системы тормозные автомобилей, тракторов и монтируемых на их базе строительных и дорожных машин. Номенклатура диагностических параметров.

ГОСТ 20779-81. Экономическая эффективность стандартизации. Методы определения. Основные положения.
