"СП 272.1325800.2016. Свод правил. Системы водоотведения городские и поселковые. Правила обследования"
(утв. Приказом Минстроя России от 03.12.2016 N 877/пр)
(ред. от 23.12.2020)

1 ИСПОЛНИТЕЛИ - ФГБУ "Научно-исследовательский институт строительной физики Российской Академии архитектуры и строительства", Открытое акционерное общество "Ордена Трудового Красного Знамени Академия коммунального хозяйства им. К.Д. Памфилова" (ОАО "АКХ им. К.Д. Памфилова"), Общество с ограниченной ответственностью "Три-С"

1 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

2 ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

3 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 3 декабря 2016 г. N 877/пр и введен в действие с 4 июня 2017 г.

4 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", с учетом требований федеральных законов от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации", от 7 декабря 2011 г. N 416-ФЗ "О водоснабжении и водоотведении".

Системы водоотведения - системы жизнеобеспечения, без нормального функционирования которых нельзя обеспечивать безопасную жизнедеятельность человека.

Настоящий свод правил устанавливает общие требования обследования и оценки состояния систем водоотведения.

Настоящий свод правил разработан для обеспечения единого подхода к классификации повреждений и унификации отчетности по результатам обследования.

Свод правил разработан авторским коллективом: ФГБУ "Научно-исследовательский институт строительной физики Российской Академии архитектуры и строительства", ОАО "Ордена Трудового Красного Знамени Академия коммунального хозяйства им. К.Д. Памфилова", Общество с ограниченной ответственностью "Три-С" (канд. техн. наук Ю.С. Захаров), НП "Российское общество по бестраншейным технологиям" (д-р техн. наук В.А. Орлов).".

Изменение N 1 к СП 272.1325800.2016 выполнено авторским коллективом: АО "Гипрогеолстрой" (д-р техн. наук О.Г. Примин), ООО "Три-С" (канд. техн. наук Ю.С. Захаров); НП "Российское общество по бестраншейным технологиям" (д-р техн. наук В.А. Орлов).

Настоящий свод правил устанавливает требования к проведению обследований при оценке состояния сетей водоотведения и распространяется на перекладку, восстановление или ремонт трубопроводов систем водоотведения.

(раздел 2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 17.1.1.01-77 Охрана природы. Гидросфера. Использование и охрана вод. Основные термины и определения

ГОСТ 19185-73 Гидротехника. Основные понятия. Термины и определения

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 25150-82 Канализация. Термины и определения

ГОСТ 30813-2002 Вода и водоподготовка. Термины и определения

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах" (с изменением N 1)

СП 32.13330.2018 "СНиП 2.04.03-85 Канализация. Наружные сети и сооружения" (с изменением N 1)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

В настоящем своде правил применены термины по ГОСТ 17.1.1.01, ГОСТ 19185, ГОСТ 25150, ГОСТ 30813, СП 32.13330, а также следующие термины с соответствующими определениями:

(в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

3.1 берма (приступок): Горизонтальная поверхность, граничащая с желобом (руслом) канала колодца или большого водоотводящего канала.

3.2 визуальное обследование трубопроводов: Качественная оценка состояния внутренней поверхности и эксплуатационных свойств трубопровода, полученная в процессе обхода (при обследовании проходных трубопроводов) или обследования трубопровода изнутри с применением дистанционно управляемых телевизионных установок.

3.3 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.4 водосбросное сооружение: Жесткое соединение трубопроводов системы водоотведения, предназначенное для автоматического сброса избыточной воды через специальный трубопровод или желоб.

3.5 горловина колодца: Часть колодца между опорным кольцом и рабочей камерой.

3.6 грунтовые воды: Подземные воды первого от поверхности земли постоянного водоносного горизонта.

(п. 3.6 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

3.7 дефект: Отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом.

3.8 длина трубы: Стандартная протяженность трубы, изготовленной на предприятии-изготовителе.

3.9 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.10 заказчик: Организация - собственник системы водоотведения или ответственная за эксплуатацию системы водоотведения.

3.11 инспекционное отверстие: Отверстие со съемной крышкой, расположенное на трубопроводе или канале системы водоотведения, которое обеспечивает доступ к ним снаружи для очистки и инспекции, но без доступа персонала.

3.12 инспекция трубопроводных систем: Регистрация состояния и эксплуатационных свойств трубопроводных систем на основании результатов обследования.

3.13 интервал: Непрерывный участок трубопровода или канала между двумя соседними колодцами.

3.14 инфильтрация грунтовых вод: Самопроизвольное поступление грунтовых вод в систему водоотведения.

3.15 канал системы водоотведения: Трубопровод большого диаметра и протяженности для системы водоотведения сточных вод из большого числа источников.

3.16, 3.17 исключены с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.18 колодец: Гидротехническое сооружение цилиндрической или квадратной формы, снабженное смотровым лазом со съемной крышкой, устанавливаемое в системе водоотведения (трубопроводах, каналах), предназначенное для сопряжения двух и более трубопроводов и обеспечения доступа обслуживающего персонала.

3.19 комплексное управление сетями: Согласованное управление эксплуатацией, развитием, строительством, санацией сетей системы водоотведения для обеспечения сохранности сооружений и экономически эффективного функционирования сетей с заданными гидравлическими и эксплуатационными характеристиками без ущерба для окружающей среды.

3.20 конус: Часть колодца с плавно изменяющимся размером сечения.

3.21 кодирование информации: Процесс преобразования и (или) представления данных.

3.22 лоток: Нижняя образующая часть поверхности трубы или желоба любого сечения.

3.23 место соединения трубопроводов: Координата на оси обследуемого трубопровода, определяющая место соединения двух трубопроводов.

3.24 напорный трубопровод системы водоотведения: Трубопровод для транспортирования сточных вод под давлением (без свободной поверхности).

3.25 обследование: Комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления.

3.26 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.27 опорное кольцо: Элемент конструкции колодца, устанавливаемый на его горловину и применяемый для регулирования положения колодезного люка.

3.28 отводной канал: Гидротехническое сооружение или место, в котором сточные воды поступают на очистные сооружения.

3.29 отвод: Элемент конструкции стандартного промышленного изделия для устройства соединения двух трубопроводов под разными углами.

3.30 перепадной колодец: Колодец для соединения канализационных трубопроводов разной глубины залегания с помощью вертикальной трубы, нижний край которой располагается на лотке или непосредственно над лотком трубопровода, расположенного на наибольшей глубине.

3.31 площадка: Промежуточная площадка для отдыха разделяющая дистанцию подъема.

3.32 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.33 примыкание: Наименование места соединения одного трубопровода с другим трубопроводом или колодцем.

3.34 рабочая камера колодца: Рабочее пространство внутри колодца над руслом (желобом) канала.

3.35 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.36 ремонт: Мероприятия для устранения местных локальных повреждений.

3.37 самотечный трубопровод системы водоотведения: Трубопровод, транспортирующий жидкость со свободной поверхности за счет силы тяжести.

3.38 санация: Все мероприятия, осуществляемые для восстановления или улучшения функциональных свойств существующего трубопровода.

3.39 система водоотведения частных участков: Система трубопроводов и дополнительных сооружений на частных земельных участках для водоотведения бытовых сточных вод и/или дождевой воды к водоприемнику для последующей очистки и утилизации.

3.40 стеновое кольцо колодца: Часть конструкции колодца или ревизионного отверстия, представляющая собой законченное изделие, предназначенное для соединения с другими элементами конструкции колодца.

3.41 исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

3.42 сточные воды централизованной системы водоотведения: Воды, принимаемые от абонентов в централизованные системы водоотведения, а также дождевые, талые, инфильтрационные, поливомоечные, дренажные воды, если централизованная система водоотведения предназначена для приема таких вод.

3.43 техническое обследование централизованных систем горячего и холодного водоснабжения и (или) водоотведения: Оценка технических характеристик объектов централизованных систем горячего и холодного водоснабжения и (или) водоотведения.

3.44 труба: Промышленное изделие из различных конструкционных материалов стандартной формы полого поперечного сечения и размеров, используемое в качестве конструктивного элемента при строительстве трубопроводов и каналов.

3.45 трубопровод системы водоотведения: Трубопровод для отвода сточных вод от места их приема к водоприемнику.

3.46 трубопровод: Сооружение для транспортирования жидких сред между колодцами и другими гидротехническими сооружениями выполненное либо из различного материала труб (чугун, керамика, хризотилцемент, бетон, железобетон, полиэтилен и т.д.), плотно соединенных между собою, соединительных (фасонных) частей, или из кирпичной кладки или монолитного бетона.

3.47 узел: Колодец, инспекционное отверстие, выпуск, отверстие для очистки или другая, однозначно определяемая точка канализационной сети.

3.48 уклон: Разница между вертикальными проекциями начала и конца участка трубопровода, деленная на расстояние между ними по горизонтали.

3.49 шелыга: Верхняя образующая часть поверхности трубы или желоба любого сечения.

3.50 эксфильтрация сточных вод: Просачивание сточных вод из системы водоотведения в окружающий грунт.

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

4.1 Техническое обследование систем водоотведения проводится для определения:

- состояния очистных сооружений, их технических возможностей по соблюдению проектных параметров очистки сточных вод [2], [5], [6];

- технических характеристик канализационных сетей, канализационных насосных станций, в том числе их энергетической эффективности и степени резервирования мощности;

- экономической эффективности технических решений и целесообразности проведения реконструкции и внедрения новых технологий;

- значений параметров, применяемых при оценке надежности и качества водоотведения;

- энергетической эффективности объектов систем водоотведения.

(п. 4.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.2 Техническое обследование систем водоотведения производится в рамках стратегического или оперативного планирования работ по эксплуатации и обслуживанию систем водоотведения.

(п. 4.2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.3 При проведении технического обследования систем водоотведения следует руководствоваться настоящим сводом правил и документами, регламентирующими работу этих систем [2].

(п. 4.3 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.4 При проведении технического обследования систем водоотведения необходимо обеспечивать безопасность производства работ и санитарно-гигиенические условия труда [3].

(п. 4.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.5 Основанием для проведения технического обследования служат:

- наличие дефектов и повреждений конструкции трубопровода или иных объектов системы водоотведения, ухудшающих гидравлические, прочностные, функциональные характеристики системы водоотведения;

- увеличение эксплуатационных нагрузок;

- отсутствие проектной и исполнительной документации;

- деформация грунтовых оснований;

- необходимость контроля и оценки состояния конструкции трубопровода или иных объектов системы водоотведения, расположенных вблизи объектов нового строительства или подключения к существующей системе водоотведения других городских или поселковых трубопроводных систем канализации;

- необходимость оценки состояния строительных конструкций трубопровода или иных объектов системы водоотведения, подвергшихся воздействию стихийных бедствий природного характера или техногенных аварий;

- необходимость проверки соответствия конструкции и эксплуатационных свойств трубопроводов, каналов или иных объектов системы водоотведения требованиям нормативных актов.

(п. 4.5 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.6 Объектами технического обследования систем водоотведения являются:

- трубопроводы, каналы и сооружения на них;

- насосные станции;

- регулирующие резервуары;

- сооружения механической и биологической очистки сточных вод; обработки и обеззараживания осадка;

- системы автоматизации и диспетчеризации, узлы учета подачи сточной воды.

(п. 4.6 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.7 Техническое обследование систем водоотведения включает исследование ее гидравлических и функциональных характеристик, состояния строительной конструкции и влияния на окружающую среду.

(п. 4.7 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.8 Техническое состояние конструкции трубопровода или иных объектов системы канализации оценивают на основании результатов обследования и дают заключение о его состоянии. Объекты подразделяются на находящиеся в: исправном; работоспособном; ограниченно работоспособном; недопустимом или аварийном состояниях.

При исправном и работоспособном состояниях эксплуатация конструкции трубопровода или иных объектов системы канализации возможна без ограничений. При этом, может устанавливаться требование периодического обследования в процессе эксплуатации.

При ограниченно работоспособном состоянии конструкции трубопровода или иных объектов системы канализации необходим постоянный его мониторинг и в случае образования аварийной ситуации требуется повторное обследование с определением перечня восстановительно-ремонтных работ. Для осуществления мониторинга возможно использование геоинформационных систем, созданных с применением кодированной информации (коды дефектов, позволяют оператору, осуществляющему обследование с применением телевизионных камер, предоставить необходимую информацию инженерной службе для принятия решения о дальнейшей эксплуатации объекта), позволяющих хранить обновлять в единой базе данных информацию о конструкции сетей водоснабжения/водоотведения, информацию о ремонтно-восстановительных работах и результаты всех проведенных обследований.

4.9 При обследовании конструкции трубопровода или иных объектов системы канализации, расположенных в сейсмически опасных регионах, состояние конструкции трубопровода или иных объектов системы канализации должно оцениваться с учетом:

- расчетной сейсмичности площадки строительства по СП 14.13330;

- повторяемости сейсмического воздействия;

- спектрального состава сейсмического воздействия;

- категории грунтов по сейсмическим воздействиям.

4.10 Полученные при техническом обследовании данные предназначены для использования при проектировании, строительстве и санации систем водоотведения.

(п. 4.10 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.11 Методы технического обследования, степень детализации и способ оценки результатов приводятся в программе технического обследования.

(п. 4.11 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.12 Программа технического обследования должна охватывать те компоненты системы водоотведения, обследование которых необходимо для разработки комплекса мероприятий, направленных на улучшение функциональных свойств системы водоотведения.

(п. 4.12 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.13 Объекты системы водоотведения для технического обследования следует выбирать с учетом результатов предыдущих обследований, проверочных гидравлических расчетов и анализа эксплуатационных данных:

- частоты и мест возникновения аварий, затоплений, засоров и обрушений трубопроводов и каналов;

- соблюдения условий транспортирования сточных вод;

- наличия вредных воздействий образующихся в канализации газов;

- состояния механических и электрических устройств;

- количества случаев загрязнения грунтовых вод;

- состояния системы управления сточными водами.

(п. 4.13 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.14 Состояние объектов системы водоотведения оценивают на основании результатов технического обследования.

(п. 4.14 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.15 Для оценки состояния систем водоотведения следует применять показатели:

- по ГОСТ 31937;

- определяемые на основании балльных моделей (см. раздел 11).

(п. 4.15 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.16 Балльные модели используются также при разработке ранжированного перечня мероприятий по реконструкции трубопроводов, каналов и колодцев систем водоотведения.

(п. 4.16 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

4.17 Для хранения и анализа информации о системе водоотведения, результатов технического обследования и оценки состояния системы рекомендуется применять информационные системы.

(п. 4.17 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.1 Техническое обследование городских и поселковых систем водоотведения, в рамках комплексного подхода к управлению объектами коммунальной инфраструктуры, следует производить не реже одного раза в 5 лет.

(п. 5.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.2 Комплексный подход к управлению системой водоотведения предусматривает: исследование всех аспектов, влияющих на работоспособность системы; оценку функциональных характеристик системы путем сравнения их с проектными значениями (в том числе определение причин ухудшения характеристик); разработку планов реконструкции или строительства систем водоотведения.

(п. 5.2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.3 Техническое обследование городских и поселковых систем водоотведения включает:

- камеральное обследование;

- техническую инвентаризацию;

- определение технико-экономической эффективности;

- проверку работоспособности;

- оценку состояния строительной конструкции;

- измерение гидравлических характеристик;

- оценку влияния на окружающую среду;

- оценку соблюдения требований документов к качеству очищенных сточных вод [1], [3], [4], [5], [6];

- оценку соблюдения правил технической эксплуатации [7].

(п. 5.3 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.4 Воздействие системы водоотведения на окружающую среду следует оценивать по качеству очистки сточных вод, герметичности трубопроводов, каналов и колодцев.

(п. 5.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.5 При разработке мер по антикоррозионной защите трубопроводов, каналов и колодцев систем водоотведения следует учитывать химический состав грунтовых вод и грунта.

(п. 5.5 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.6 Обследование строительной конструкции системы водоотведения предусматривает определение состояния ее компонентов с применением дистанционно-управляемых телевизионных камер и методов неразрушающего контроля.

При обследовании непроходных трубопроводов и каналов следует применять дистанционно-управляемые телевизионные камеры.

При обследовании проходных трубопроводов и каналов обход следует проводить только в случае невозможности получения достоверной информации с помощью телевизионных камер.

(п. 5.6 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.7 При обследовании трубопроводов, каналов и колодцев регистрации подлежат повреждения, которые могут оказывать влияние на состояние строительной конструкции и функциональные свойства обследуемого объекта: трещины; деформации; смещения стыков; осадка; корни растений; источники инфильтрации грунтовых вод; отложения; другие препятствия движению сточных вод; повреждения колодцев; химическая коррозия.

(п. 5.7 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.8 Местоположение повреждений должно быть определено и задокументировано. Для обеспечения сопоставимости результатов технического обследования объекта, проводимых с определенной периодичностью, следует применять единый формат сбора, хранения и обработки информации.

(п. 5.8 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.9 При исследовании гидравлических свойств системы водоотведения определяются:

- гидравлические характеристики сточных вод, транспортируемых системой водоотведения;

- производительность системы водоотведения;

- вероятность нарушения режима водоотведения;

- вероятность возникновения подпора в самотечных системах.

(п. 5.9 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.10 Гидравлические характеристики системы водоотведения следует оценивать на основании данных обследования и результатов проверочных расчетов.

Примечание - Проверочные расчеты не проводятся: при отсутствии в системе проблемы с гидравликой; отсутствии водосброса в поверхностные водоемы; дефекты системы могут быть устранены без ухудшения пропускной способности системы водоотведения.

(п. 5.10 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.11 Воздействие системы водоотведения на окружающую среду следует оценивать на основании свойств и объема сточных вод, попадающих в окружающую среду в процессе эксфильтрации.

(п. 5.11 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.12 На основании анализа данных, регистрируемых при эксплуатации системы водоотведения, следует:

- определять частоту возникновения повреждений и аварий;

- проводить оценку эффективности мер, предпринятых для ликвидации повреждений и аварий;

- определять фактическую периодичность обследования и очистки.

Обязательному анализу подлежат случаи:

- образования засоров трубопроводов и каналов, насосов, регулирующей арматуры;

- выхода из строя компонентов системы (обрушение трубопроводов, каналов, аварии на очистных сооружениях).

(п. 5.12 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.13 При проведении камерального обследования систем водоотведения рассматриваются проектная, исполнительная документация и данные по всем повреждениям и авариям.

Кроме того, подлежат рассмотрению документы, содержащие сведения:

- о техническом состоянии системы (отчеты о результатах телевизионных обследований, дефектные ведомости);

- об аварийности сооружений в течение срока эксплуатации [2];

- о сроках эксплуатации и степени износа сооружений;

- о результатах определения качества и свойств сточных вод в точках отведения для определения технической возможности очистных сооружений обеспечить проектные параметры очистки сточных вод и установленный уровень допустимых сбросов [1], [3], [4], [5], [6] загрязняющих веществ, иных веществ и микроорганизмов, лимитов на сбросы за период не менее 2 лет.

(п. 5.13 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.14 При отсутствии необходимой для камерального обследования информации составляется конструктивная схема объектов - основание для натурного обследования системы водоотведения.

(п. 5.14 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.15 При проведении камерального обследования оборудования, установленного на объектах системы водоотведения, рассматриваются проектная, исполнительная документация и данные по всем повреждениям и авариям.

(п. 5.15 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.16 На основании результатов камерального обследования оформляется отчет, в котором должна отражаться следующая информация:

- год постройки системы водоотведения;

- дата ввода в эксплуатацию системы водоотведения;

- материал, диаметр трубопроводов по проектной и исполнительной документации, их фактическое состояние, процент износа;

- расчетные и фактические параметры давления и пропускной способности напорных трубопроводов и иных объектов системы водоотведения;

- об аварийности объектов системы водоотведения с момента проведения предыдущего технического обследования;

- о проведении аварийных и ремонтных работ на объектах систем водоотведения с указанием мест проведения работ, их фактических объемов, результатов проведенных работ (влияние на рабочие характеристики системы) и их соответствия регламентам эксплуатации;

- о наличии/отсутствии технической возможности канализационных очистных сооружений обеспечивать проектные параметры очистки сточных вод и соблюдение допустимых сбросов загрязняющих веществ [1], [3], [4], [5], [6], иных веществ и микроорганизмов и лимитов на сбросы, установленных действующим законодательством.

(п. 5.16 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.17 Техническая инвентаризация системы водоотведения производится на основании анализа результатов камерального обследования и включает:

- натурное обследование месторасположения объекта и определение основных технических параметров;

- визуальное обследование;

- выборочное инструментальное обследование (проводится в случае, если результаты камерального и визуального обследования не позволяют достичь целей технического обследования).

(п. 5.17 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.18 Визуальное обследование предусматривает:

- наружный и внутренний осмотр аварийно-регулирующих резервуаров, насосных станций, очистных сооружений, трубопроводов, камер и колодцев;

- оценку технического состояния объекта обследования по совокупности и характеру визуально наблюдаемых дефектов, повреждений, утечек;

- сравнение данных, полученных в рамках камерального обследования согласно 5.13, 5.14, с фактическими, полученными в процессе визуального обследования.

(п. 5.18 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.19 Выборочное инструментальное обследование включает:

- проведение теледиагностики трубопроводов;

- поиск утечек и дефектоскопию;

- оценку состояния зданий и сооружений;

- оценку технического состояния инженерного оборудования.

(п. 5.19 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.20 Программа инструментального обследования разрабатывается на основании результатов и выводов камерального, натурного и визуального обследования. Инструментальное обследование обязательно проводится при планировании реконструкции объекта или наличии заключения о предаварийном состоянии системы водоотведения.

(п. 5.20 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.21 К инструментальным методам обследования относятся: ультразвуковая диагностика; геофизические или механические методы.

(п. 5.21 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.22 По итогам технической инвентаризации объектов системы водоотведения определяются: степень износа, состояние объекта, предельные сроки проведения ремонта или реконструкции.

(п. 5.22 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.23 Если результаты визуального обследования недостаточны для оценки технического состояния трубопроводов, следует выполнять выборочное инструментальное обследование в особо опасных местах:

- измерение профиля трубопровода;

- проверка наличия пустот в околотрубном пространстве;

- измерение деформационной устойчивости системы "трубопровод-грунт";

- испытания конструкционных материалов;

- проверка трубопровода на герметичность;

- анализ инфракрасного излучения сточных вод;

- измерение уклона самотечного трубопровода.

(п. 5.23 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

5.24 Для оценки влияния системы водоотведения на окружающую среду согласно 5.4 проводят:

- обследование на герметичность трубопроводов, каналов и колодцев систем для отвода промышленных, хозяйственно-бытовых сточных вод и ливневой канализации;

- проверку соответствия требованиям [1], [3], [4], [5], [6] очищенных сточных вод перед сбросом их в водоем;

- измерение шумовых нагрузок, оценку воздействия выделяемых запахов, потенциального загрязнения почвы.

(п. 5.24 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

(в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.1 Программа технического обследования должна содержать: сведения об организации, ответственной за водоотведение, цель обследования, объем работ и указания по проведению работ.

(п. 6.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.1а Программа технического обследования системы водоотведения разрабатывается с целью обнаружения и оценки дефектов и повреждений системы с учетом свойств конструкционных материалов, состояния обследуемых объектов и условий их эксплуатации.

(п. 6.1а введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.1б В программе работ по техническому обследованию приводятся:

- перечень объектов, подлежащих техническому обследованию;

- сроки (этапы) проведения технического обследования;

- перечень параметров, технических характеристик или иных показателей объектов систем водоотведения, в отношении которых должно быть проведено техническое обследование.

(п. 6.1б введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.2 Объем работ по техническому обследованию определяется:

- границами района обследования;

- степенью детализации обследования;

- количеством обследуемых элементов системы водоотведения.

(п. 6.2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.3 Техническое задание на обследование должно включать:

- координаты границ обследования;

- требования к оборудованию для обследования;

- требования к исходным данным;

- требования к качеству очистки трубопровода;

- план организации водоотведения;

- требования по организации дорожного движения в месте производства работ (при необходимости);

- правила производства работ в ночное время;

- направление обследования;

- число промежуточных колодцев;

- контактные данные подрядчика;

- требования к отчетной документации;

- перечень наиболее опасных участков (при необходимости).

(п. 6.3 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

6.4 При разработке программы технического обследования следует:

- предусматривать оценку санитарного состояния и возможности дополнительных подключений к системе водоотведения строящихся, реконструируемых или построенных, но не подключенных объектов капитального строительства;

- учитывать срок эксплуатации и местоположение объекта, геотехническую обстановку, а также возможные повреждения сооружений системы водоотведения при техническом обследовании;

- учитывать действующие планы обследования, технического обслуживания и текущего ремонта.

(п. 6.4 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

Заключение о состоянии трубопроводов, каналов и колодцев систем водоотведения составляется, в большинстве случаев, на основании результатов визуального обследования, которое предполагает непосредственный осмотр трубопроводов в процессе обхода или обследование с применением дистанционно управляемых телевизионных камер.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.1.1 Визуальное обследование системы водоотведения проводится при: эксплуатации сооружений, сетей; сдаче в эксплуатацию новых систем водоотведения; реализации гарантийных обязательств; документировании состояния системы водоотведения перед и после строительства объектов на прилегающих территориях; реконструкции трубопроводов; оценке состояния сооружений после устранения последствий аварий.

При проведении обследований следует учитывать необходимость обеспечения сопоставимости результатов. Данные очередного обследования должны быть совместимы с результатами предыдущих обследований.

(п. 7.1.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.1.2 Визуальное обследование проводится для документирования состояния системы водоотведения при подземном строительстве на прилегающих территориях. Обследование проводится перед началом строительства и при сдаче объектов в эксплуатацию.

Визуальное обследование для определения состояния трубопровода обязательно при выполнении работ по реконструкции сетей. Визуальное обследование объекта проводится перед началом реконструкции для документирования его исходного состояния. Одновременно проводятся измерения сечения трубопровода.

(п. 7.1.2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.2.1 Визуальное обследование трубопроводов, каналов и колодцев систем водоотведения рекомендуется проводить с применением дистанционно управляемых телевизионных камер, которые должны: отображать трещины шириной более 0,5 мм; передавать изображение объекта без искажения геометрической формы; регистрировать структуру поверхности в цвете; регистрировать динамическую картину инфильтрационных и эксфильтрационных потоков.

Телевизионная камера должна обладать достаточной глубиной резкости в интервале 0,1 ... 1,5 м и за счет дистанционного управления фокусировкой регистрировать объекты на расстоянии 0,01 ... 4 м. При обследовании трубопроводов с Ду > 200 мм камера должна оснащаться вариообъективом с 10-кратным увеличением. Разрешение камеры должно быть не менее 400 x 300 пикселей; частота кадров - более 16 Гц; она должна обеспечивать круговое сканирование объекта и отклонение оси визирования в пределах +/- 135°. Система подсветки должна гарантировать качественное освещение трубопровода на расстоянии 3 ... 4 м от камеры. Погрешность определения местоположения камеры в трубопроводе должна составлять не более 25 см. Длина кабеля электропитания, в случае размещения оборудования в автомобиле, должна составлять минимум 200 м. Конструкцией оборудования должна быть обеспечена возможность проведения работ при температуре от минус 20 °C до плюс 45 °C.

При обследовании применяют телевизионные установки с ручным управлением видеозаписью и одновременным описанием состояния трубопровода или с заданным алгоритмом видеофиксации.

7.2.3 Визуальное обследование непроходных трубопроводов 100 <= Ду <= 700 мм проводится с применением дистанционно управляемых телевизионных установок, состоящих из следующих компонентов: телевизионной камеры; платформы для перемещения камеры с механическим или электрическим приводом регулирования положения оси камеры; системы электропитания и передачи данных; пульта управления. При этом следует обеспечивать подсветку внутренней поверхности трубопровода светодиодами или галогенными лампами. Если применение платформы невозможно, то для перемещения камеры используют гибкий прут.

Телевизионные камеры и системы подсветки должны быть ударопрочными, герметичными и взрывобезопасными.

Дистанционно управляемые телевизионные установки позволяют: определять текущие координаты камеры и возможные отклонения оси визирования от оси трубопровода; измерять линейные размеры дефектов; размеры сечения, значения деформаций и профиль трубопровода; температуру внутри обследуемого трубопровода.

(п. 7.2.3 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.2.4 При визуальном обследовании непроходных трубопроводов используют:

- телевизионные камеры с одним направлением визирования (аксиальные камеры); применяются при обследовании трубопроводов с Ду = 50 ... 100 мм, при необходимости оснащаются приспособлениями для фиксации изображения и встроенными датчиками местоположения;

- телевизионные камеры с изменяющимся направлением визирования (камеры со сканирующим объективом); применяются при обследовании трубопроводов с Ду >= 100 мм; оснащаются вариообъективом, системой автоматической фокусировки и стабилизации изображения, датчиками местоположения и лазерными измерительными системами;

- специальные телевизионные установки для получения цифровых панорамных изображений внутренней поверхности трубопроводов с Ду >= 150 мм.

(п. 7.2.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

Для визуального обследования колодцев применяют: фотоаппараты и телевизионные камеры; системы для обследования колодцев с цифровыми камерами; системы для обследования колодцев с телевизионными камерами.

К оборудованию, применяемому при обследовании колодцев, устанавливаются те же требования, что и к оборудованию, применяемому при обследовании трубопроводов. Исключение составляет требование к разрешению цифровых камер (1280 x 1024 пикселей).

7.3.1 Визуальное обследование трубопроводов городских и поселковых систем водоотведения предусматривает регистрацию состояния как системы в целом, так и отдельных ее элементов (трубопроводов, каналов, колодцев, врезок).

При обследовании оценивается техническое состояние элементов сетей (наличие и оценка трещин, коррозионных повреждений, регистрация и определение местоположения провалов, сдвиговых деформаций), герметичность соединений труб, врезок и примыканий к колодцам, интенсивность инфильтрации грунтовых вод, регистрируется местоположение твердых отложений, корневых систем и посторонних предметов, затрудняющих отвод сточных вод.

Планы канализационных сетей подлежат корректировке, если в результате обследования выявлены расхождения с исполнительной документацией.

(п. 7.3.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

Проведение работ по обследованию трубопроводов и каналов городских и поселковых систем водоотведения связано с риском для жизни задействованного персонала. Для обеспечения безопасного выполнения работ следует неукоснительно выполнять действующие предписания по безопасному их проведению.

7.3.3 Исключен с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

Для оценки состояния трубопроводов городских и поселковых систем водоотведения обязательно обследование лотка трубопровода. Если при функционирующей системе водоотведения это невозможно, то необходимо устройство контролируемого и безопасного отвода сточных вод. В процессе отвода сточных вод следует избегать возникновения подпора.

Для получения достоверных результатов непосредственно перед обследованием, следует провести комплексную очистку трубопровода системы водоотведения.

Перед началом визуального обследования стенки трубопровода должны просохнуть, чтобы исключить образование бликов. В общем случае интервал между очисткой и инспекцией не должен превышать 48 ч.

Интенсивность очистки должна обеспечить удаление всех растворимых отложений.

Для визуального обследования трубопроводов и каналов должна применяться ТВ-камера, позволяющая формировать изображение как в осевом направлении, так и обеспечивающая круговое сканирование. Камера должна быть оснащена датчиками положения и позиционироваться по оси трубопровода или канала.

Начало и конец обследуемого участка трубопровода или канала должны подвергаться круговому сканированию. Процесс обследования полностью записывается регистрирующим устройством.

Первое соединение труб полностью фиксируется в осевом и радиальном направлении.

Другие соединения фиксируются в зависимости от их состояния. При обнаружении дефектов в месте стыка труб, проводится его круговое сканирование и фиксация картины повреждений.

Врезки и отводы следует регистрировать так, чтобы было видно соседнее соединение труб.

Места повреждений сканируют сначала в осевом направлении, а потом проводят круговое сканирование. По завершении сканирования камера должна возвращаться в исходное положение. Движение камеры допускается только при регистрации продольных трещин.

При фотофиксации повреждений съемка проводится в осевом направлении. Если необходимо получить несколько снимков, то для каждого снимка следует указывать местоположение камеры на оси трубопровода.

Максимальная скорость перемещения камеры не должна превышать 15 см/с.

При сканировании поверхности трубопровода необходимо следовать рекомендациям изготовителя оборудования. Круговое сканирование и исследование деталей проводится только при неподвижной камере.

Колодцы обследуют от лотка в направлении крышки люка.

При документировании результатов обследования с применением отдельных фотоснимков, необходимо сделать минимум один снимок с поверхности земли. При съемке камера должна позиционироваться по оси колодца и должно быть обеспечено достаточное освещение его.

Освещение считается достаточным, если различимы все детали лотковой части колодца.

При регистрации отдельных объектов внутри колодца, помимо кода следует проводить фотофиксацию.

Допущенный к проведению обследования персонал, как со стороны заказчика, так и со стороны подрядчика, должен: определять по картине повреждений причину их возникновения; осуществлять электронную передачу данных о результатах обследования; знать технологию водоотведения, применяемые при строительстве систем водоотведения материалы, правила строительства и обслуживания сетей; знать правила обследования и оценки состояния трубопроводов; знать систему кодировки результатов обследования; знать требования техники безопасности при проведении работ.

Персонал подрядчика, помимо указанных выше квалификационных требований должен владеть навыками работы с инспекционным оборудованием и специализированным программным обеспечением.

Квалификация персонала должна быть подтверждена дипломами или свидетельствами об окончании курсов повышения квалификации.

(подраздел 7.4 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.4.1 Периодическое техническое обследование напорных трубопроводов в объеме, предусмотренном для самотечных трубопроводов, не производится. Основной источник информации о состоянии напорных трубопроводов - данные контрольно-измерительной аппаратуры, установленной на сети, и статистика повреждений [2].

7.4.2 В процессе эксплуатации напорных трубопроводов производится регистрация данных контрольно-измерительной аппаратуры и периодический обход трассы. Техническое обследование производится при появлении данных, указывающих на наличие повреждений трубопровода (например, падение давления в системе, появление провалов) или в целях профилактики появления повреждений.

7.4.3 Цель технического обследования напорных трубопроводов - обнаружение источников эксфильтрации сточных вод.

7.4.4 Техническое обследование напорных трубопроводов следует производить одновременно с работами по их техническому обслуживанию.

7.4.5 Техническое обследование напорных трубопроводов должно производиться ежегодно. При обследовании контролируются:

- доступность напорных трубопроводов;

- соблюдение специального режима, направленного на предупреждение ухудшения качества воды, в пределах санитарно-защитной полосы;

- ширина санитарно-защитной полосы.

(подраздел 7.5 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.5.1 Целями технического обследования арматуры и приводов являются:

- контроль управляемости и функциональных свойств;

- обеспечение длительной эксплуатации;

- обеспечение герметичности систем водоотведения.

7.5.2 В процессе технического обследования арматуры производится проверка:

- функциональных свойств арматуры;

- наличия течей в местах установки приводных устройств;

- герметичности затворов;

- состояния наружной антикоррозионной защиты;

- состояния электропроводки.

(подраздел 7.6 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

7.6.1 Дополнительное обследование и профилактический ремонт напорных трубопроводов систем водоотведения производятся при:

- нарушении режимов транспортирования сточных вод;

- возникновении аварийной ситуации;

- промывке трубопроводов;

- производстве строительных работ в системе водоотведения;

- производстве работ вдоль трассы, повлекших изменения толщины слоя засыпки;

- сильных атмосферных нагрузках (наводнения, ураганы и т.д.);

- появлении провалов на трассе.

7.6.2 Дополнительное обследование должно включать контроль и перепроверку эксплуатируемого оборудования, вентиляционных сооружений, выпусков, запорных систем, а также камер с измерительной аппаратурой.

7.6.3 Частоту и объем работ по техническому обследованию напорных трубопроводов системы водоотведения следует корректировать на основании статистики повреждений [2]. Статистика повреждений также используется: для оценки надежности трубопроводов; прогнозирования ожидаемых повреждений, остаточного срока эксплуатации конструкционных материалов, а также выхода из строя участков трубопровода.

8.1.1 Планирование и своевременное проведение ремонтных работ и других мероприятий, направленных на обеспечение безаварийной эксплуатации сооружений и сетей водоотведения; выбор технологий ремонта и реконструкции трубопроводов или иных объектов системы водоотведения следует производить на основании результатов технического обследования и оценки состояния сооружений и сетей системы водоотведения.

(п. 8.1.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

8.1.2, 8.1.3 Исключены с 24.06.2021. - Изменение N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр.

8.1.4 Повреждения трубопроводов, каналов и колодцев систем водоотведения, выявленные при визуальном обследовании, регистрируют с указанием буквенного кода повреждения и его расшифровки. Результаты обследования оформляются согласно 8.2.

(п. 8.1.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

8.1.5 При необходимости актуализации данных о состоянии отдельных участков трубопроводов следует проводить их дополнительное обследование.

(п. 8.1.5 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

8.1.6 Система кодировки представляет собой многоцелевую систему регистрации результатов визуального обследования при сдаче-приемке строительных и ремонтных работ, проведении инвентаризации и мониторинга трубопроводных сетей.

8.1.7 При проведении визуального обследования трубопроводов, каналов и колодцев систем водоотведения регистрируются следующие повреждения: деформации; трещины; провалы; дефекты кирпичной кладки; отсутствие кладочного раствора; поверхностные повреждения; выступающие примыкания; поврежденные примыкания; выступающий уплотнитель; смещения труб; повреждения облицовки, отремонтированных участков, сварных швов; пористая внутренняя поверхность трубопровода; видимый грунт; видимые пустоты; поврежденные ходовые скобы; повреждения опорного кольца и люка колодца. В приложении А приведены типичные повреждения трубопроводов систем водоотведения.

(п. 8.1.7 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

8.1.8 Регистрации подлежат объекты оказывающие влияние на эксплуатационные свойства системы водоотведения: корни растений; прилипшие вещества; отложения; грунт внутри трубопровода; препятствия транспортированию сточных вод; места инфильтрации грунтовых вод; места эксфильтрации сточных вод; наличие насекомых и грызунов.

8.2.1 Заказчику передаются отчет о визуальном обследовании, данные об обследовании и результаты фото/видеофиксации.

Содержание отчета включает в себя:

- наименование заказчика;

- наименование подрядчика;

- место обследования;

- дату обследования;

- инициалы, фамилию инспектора;

- текущий номер отчета;

- наименование обследуемого объекта;

- направление обследования;

- длину объекта;

- данные объекта (вид сточных вод, сечение трубопровода, размеры, материал, данные конструктивных элементов);

- название улицы;

- погодные условия (сухая погода, после дождя, в дождь и т.д.);

- результат инспекции (коды с расшифровкой);

- разъяснения и замечания;

- обозначение формата хранения данных;

- графический отчет (приложение Б);

- табличный отчет (приложение В).

8.2.2 Если к отчету прилагаются фотографии, то они должны сопровождаться информацией о:

- месте обследования;

- дате обследования;

- данных отчета (номер фотографии, номер отчета);

- наименовании обследуемого объекта;

- месте фиксации;

- тайм-коде (временной код видеоинформации), а также должно быть приведено краткое описание картины повреждений.

Данные ТВ-инспекции должны храниться в цифровой форме.

Отчеты не должны содержать оценки состояния трубопровода.

Данные об обследовании включают в себя: исходную информацию об обследуемом объекте; план обследования; данные о состоянии объекта.

Данные передаются заказчику в согласованном формате.

Результаты фото/видеофиксации являются первичной информацией для оценки результатов обследования.

При применении аналоговых камер стандарта S-VHS информация передается на кассетах (PAL) с продолжительностью воспроизведения 240 мин.

Для цифрового кодирования видеосигналов применяется стандарт MPEG2.

Скорость передачи данных 4 Мбит/с. Данные хранятся на жестком диске.

8.2.3 В кадре видеофильма должна присутствовать следующая информация:

- наименование подрядчика;

- место производства работ (город, район);

- название улицы;

- профиль трубопровода и результаты измерений;

- материал трубопровода;

- наименование объекта;

- направление обследования;

- временной код;

- местоположение;

- дата, время проведения работ;

- код состояния и его расшифровка.

Каждый объект регистрации (повреждение, явление, объект) описывается с применением пятнадцатиразрядного буквенно-цифрового кода (рисунок 1). Наименование объекта регистрации устанавливает трехразрядный главный код, который представляет собой сочетание трех букв латинского алфавита (таблица 8.1). Два разряда кода применяются для качественной характеристики объекта регистрации, два разряда - для количественной характеристики объекта регистрации, два разряда - для определения местоположения объекта регистрации, один разряд - для позиционирования объекта обследования относительно стыков труб и один разряд - для примечаний. Кроме того, предусмотрены разряды для тайм-кода и номера фотографии.

Перед началом обследования заказчик и подрядчик должны согласовать формат передачи данных.

9.1 Для регистрации результатов обследования трубопроводов и каналов системы водоотведения применяются коды, которые начинаются с буквы "B". Результаты обследования каждого интервала (от узла к узлу) оформляются отдельным отчетом.

Если при обследовании обнаружены неизвестные ранее узлы, то для каждого из новых интервалов оформляется отдельный отчет. Если процесс обследования был прерван и проводится новое обследование, то оформляется новый отчет (даже при условии, что обследование проводится в том же направлении и из той же исходной точки).

Примечание - Если для одного и того же трубопровода были проведены многократные обследования, то при оформлении отчетной документации можно применять данные различных отчетов.

9.2 Каждый объект регистрации описывается с помощью комбинации главного кода и дополнительных кодов, которые содержат следующую информацию:

- характеристику объекта регистрации - два разряда, более подробная характеристика объекта;

- количественную оценку - два разряда;

- местоположение объекта - два разряда для определения местоположения объекта на окружности;

- соединение - один разряд - указывается при нахождении объекта регистрации в месте стыка труб;

- положение на оси - один разряд - удаление от реперной точки, в том числе возможность для регистрации объектов, которые простираются на большую длину; результат;

- фото - один разряд для номера фотографии;

- тайм-код при видеофиксации - один разряд;

- примечание - один разряд - текст, описывающий все аспекты объектов, которые другим способом описать невозможно.

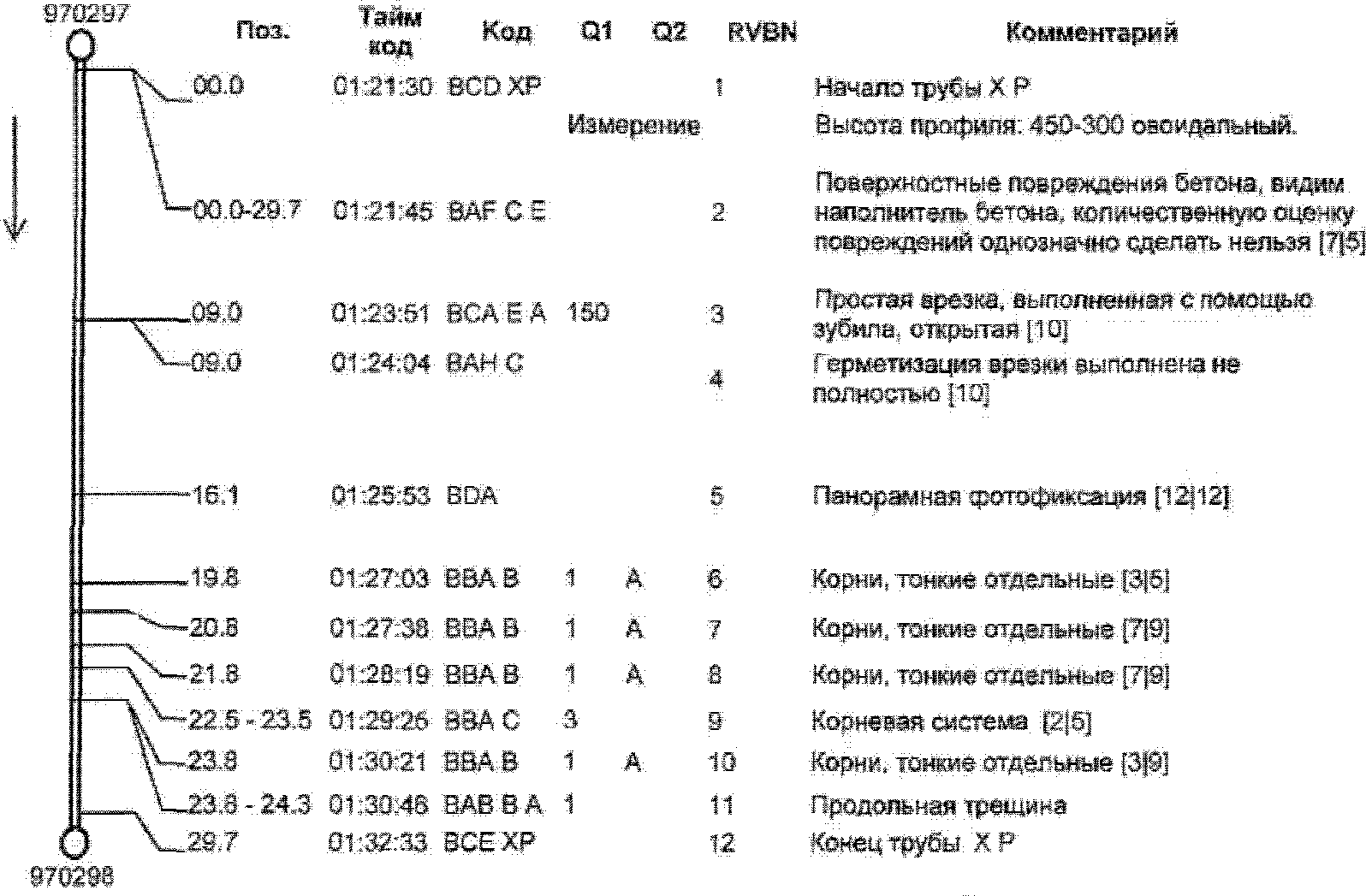

Примеры описания повреждений трубопровода приведены в таблицах 9.1 и 9.2.

Объект регистрации: продольная трещина в сводной части (шелыге) трубопровода на удалении 10,5 м от начала обследования.

Объект регистрации: выступающее в нижней камере примыкание диаметром 100 мм (выступает до середины главного коллектора) на удалении 16,5 м от начала инспекции.

9.3 Главные коды, с помощью которых описываются объекты регистрации, разделены на четыре группы. Наименование группы можно определить по второй букве главного кода: описание состояния конструкции трубопровода, канала (BA...); описание объектов, влияющих на функциональные свойства трубопровода, канала (BB...); главные коды, применяемые при инвентаризации трубопроводов, каналов (BC...); главные коды для регистрации дополнительной информации (BD...).

9.4 Коды, применяемые для характеристики объекта регистрации, предназначены для уточнения описания главного кода. Для уточнения следует применять только два дополнительных кода в заданной последовательности. Если заказчик требует описания объекта, а существующих кодов для характеристики недостаточно (например, коррозия неочищенного трубопровода), то в качестве первого характеризующего кода вводится "YY".

9.5 Для количественной оценки объекта регистрации применяются два кода. Если отсутствует возможность определения точных значений характеристики объекта, то указывается интервал значений (например, от 10% до 15%).

9.6 Положение объектов регистрации на внутренней поверхности трубопровода и канала определяется с применением циферблата часов и задается в угловых координатах (таблица 9.3). Центр угла находится в точке пересечения прямых, делящих высоту и ширину сечения трубопровода или канала пополам.

Положение объекта регистрации, находящегося в сводной части трубопровода регистрируется числом 12.

Если требуется указание границ объекта (повреждения), то они указываются во временных координатах. Если требуется одно значение, то указывается значение шкалы циферблата посередине объекта. Если объекты обнаружены в различных точках одной окружности, то они кодируются по отдельности.

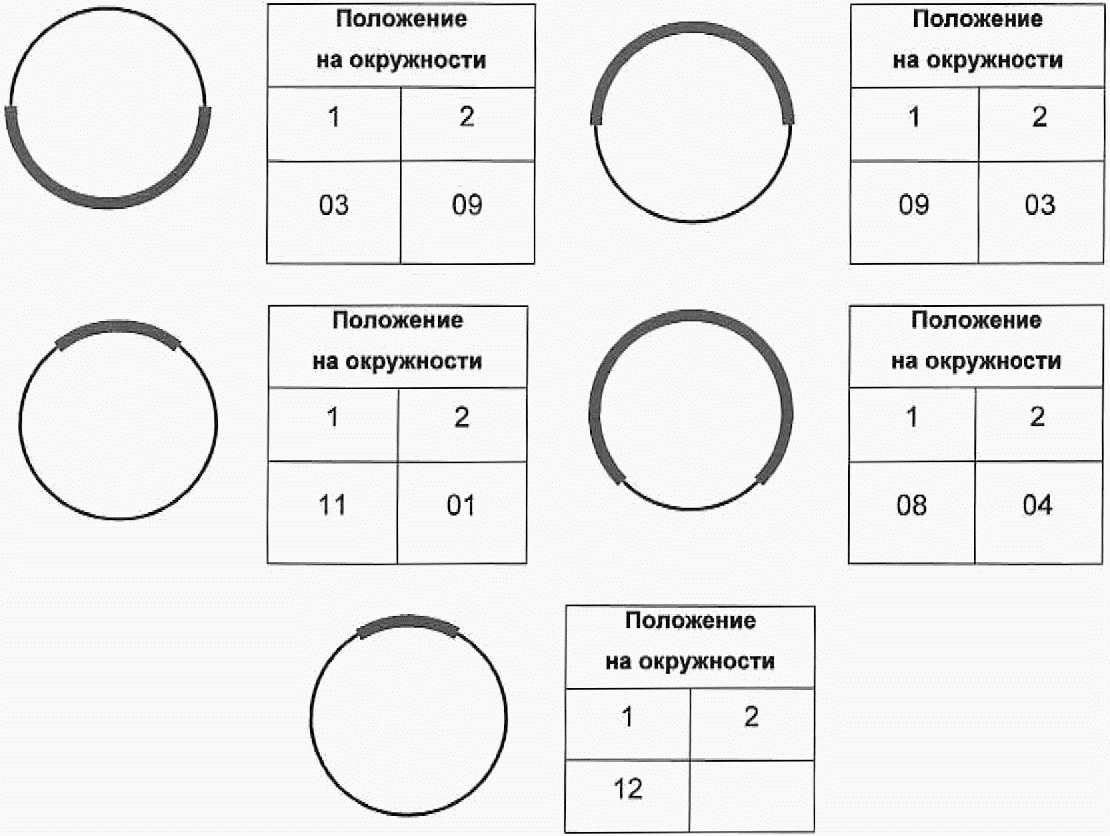

Примеры определения границ объекта приведены на рисунке 2.

9.7 Если объект регистрации располагается в месте соединения труб или трубы и колодца, то для этого случая в графе "Соединение" указывается код (A).

9.8 Положение на оси каждого объекта регистрируется указанием удаления от реперной точки по оси трубопровода или канала.

Реперной точкой может служить: внутренняя стенка начального узла (колодец, инспекционное отверстие или выпуск и т.д.); свод (шелыга) на краю интервала внутри начального узла (кроме случаев, когда труба соединена с колодцем); середина стартового колодца или стартового инспекционного отверстия; средняя точка между входящим и исходящим трубопроводами, измеренная по лотку.

Координаты указываются в метрах с точностью до одной десятой. Если длина объекта более 1 м, то начало и конец фиксируются специальными кодами: A - начало, B - конец.

Если в процессе обследования установлено изменение исходной информации о положении объекта на оси трубопровода, то это отображается как окончание старого объекта и начало нового или повторением кода для объекта с коррекцией количественных характеристик.

9.9 При фотофиксации объекта регистрации необходимо обеспечить возможность определения местоположения камеры. Если изображение хранится в виде файла, то файл должен быть с оригинальным наименованием. Если применяется общая фотофиксация, то общий код для фотографий - BDA.

9.10 Если обследование регистрируется на видео, то положение повреждения или объекта регистрации должно четко фиксироваться, чтобы к ним можно было вернуться. Применяемые для этого технологии должны быть отражены в исходной информации. Если способ регистрации использует тайм-код, то он должен предоставляться в формате чч:мм:сс (ч:мин:с).

Примечание - Если объект регистрации не может быть полностью описан с помощью кодов, то дополнительная информация кратко излагается в примечании.

9.11 Для регистрации результатов обследования колодцев применяются коды, которые начинаются с буквы "D". Результаты обследования каждого колодца оформляются отдельным отчетом.

9.12 Каждый объект регистрации описывается с помощью комбинации главного кода и дополнительных кодов, которые содержат:

- характеристику объекта регистрации - два разряда, более подробная характеристика объекта;

- количественную оценку - два разряда;

- местоположение объекта - два разряда для определения местоположения объекта;

- соединение - один разряд - указывается при нахождении объекта регистрации в месте стыка промышленно изготовленных элементов конструкции колодца;

- часть колодца - один разряд для позиционирования объекта регистрации внутри колодца (например, нижняя камера или лаз);

- положение на оси - один разряд - удаление от реперной точки, в том числе возможность для регистрации объектов, которые простираются на большую длину; результат;

- фото - один разряд для номера фотографии;

- тайм-код при видеофиксации - один разряд;

- примечание - один разряд - текст, описывающий все аспекты объектов, которые другим способом описать невозможно.

Примеры описания повреждений колодца приведены в таблицах 9.4 и 9.5.

Объект регистрации: продольная трещина в надстройке колодца в начальной точке периметра и в верхней части инспекционного отверстия на удалении 1,5 м от начала обследования.

Объект регистрации: выступающее в нижней камере примыкание диаметром 100 мм (выступает до середины нижней камеры) на удалении 2,25 м от начала инспекции.

9.13 Главные коды, с помощью которых описываются объекты регистрации, разделены на четыре группы. Наименование группы можно определить по второй букве главного кода: описание состояния конструкции колодца (DA...); описание объектов, влияющих на функциональные свойства колодца (DB...); главные коды, применяемые при инвентаризации колодцев (DC...); главные коды для регистрации дополнительной информации (DD...).

9.14 Коды, применяемые для характеристики объекта регистрации, предназначены для уточнения описания главного кода. Для уточнения следует применять только два дополнительных кода в заданной последовательности.

Если заказчик требует описания объекта, а существующих кодов для характеристики не достаточно (например, коррозия неочищенного колодца), то в качестве первого характеризующего кода вводится "YY".

9.15 Для количественной оценки объекта регистрации применяются два кода. Если отсутствует возможность определения точных значений характеристики объекта, то указывается интервал значений (например, от 10% до 15%).

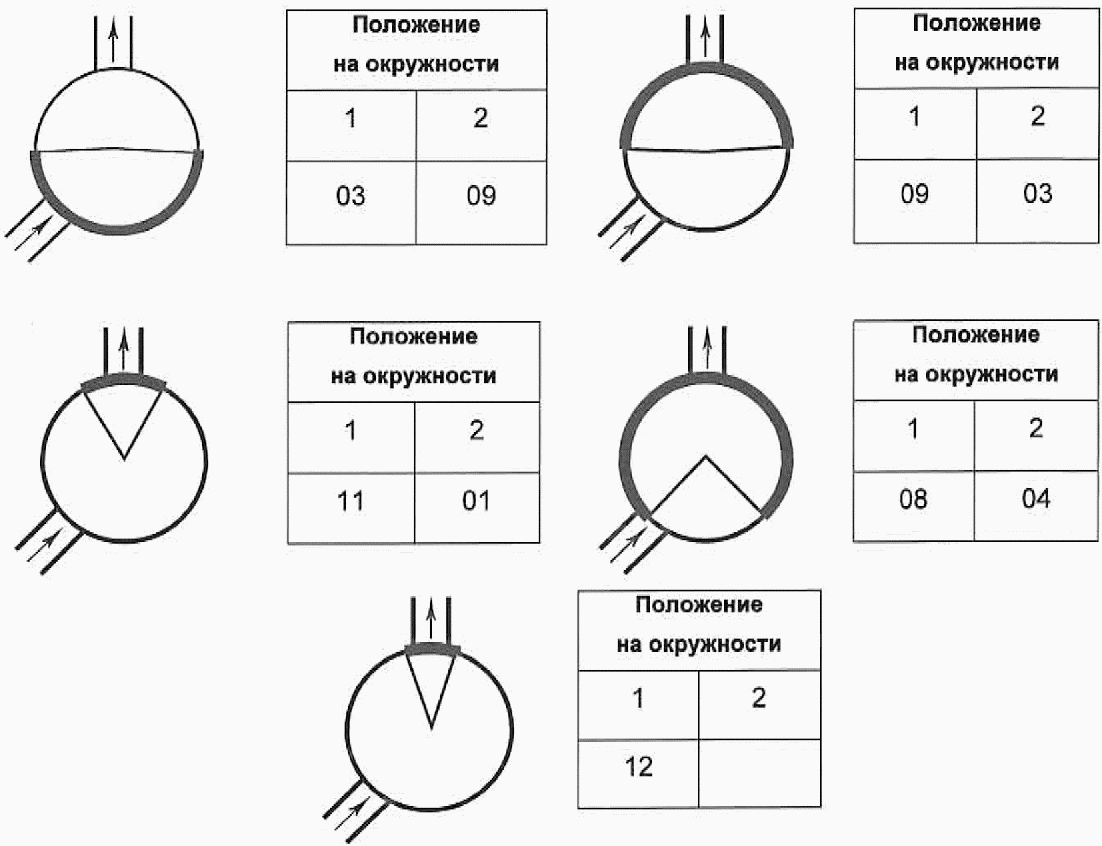

9.16 Положение объекта регистрации на окружности определяется с применением циферблата часов. Положение на циферблате задается в угловых координатах относительно трубопровода, расположенного глубже всех. Если на одной высоте располагаются несколько исходящих трубопроводов, то за точку отсчета принимается трубопровод большего диаметра расположенный глубже всех.

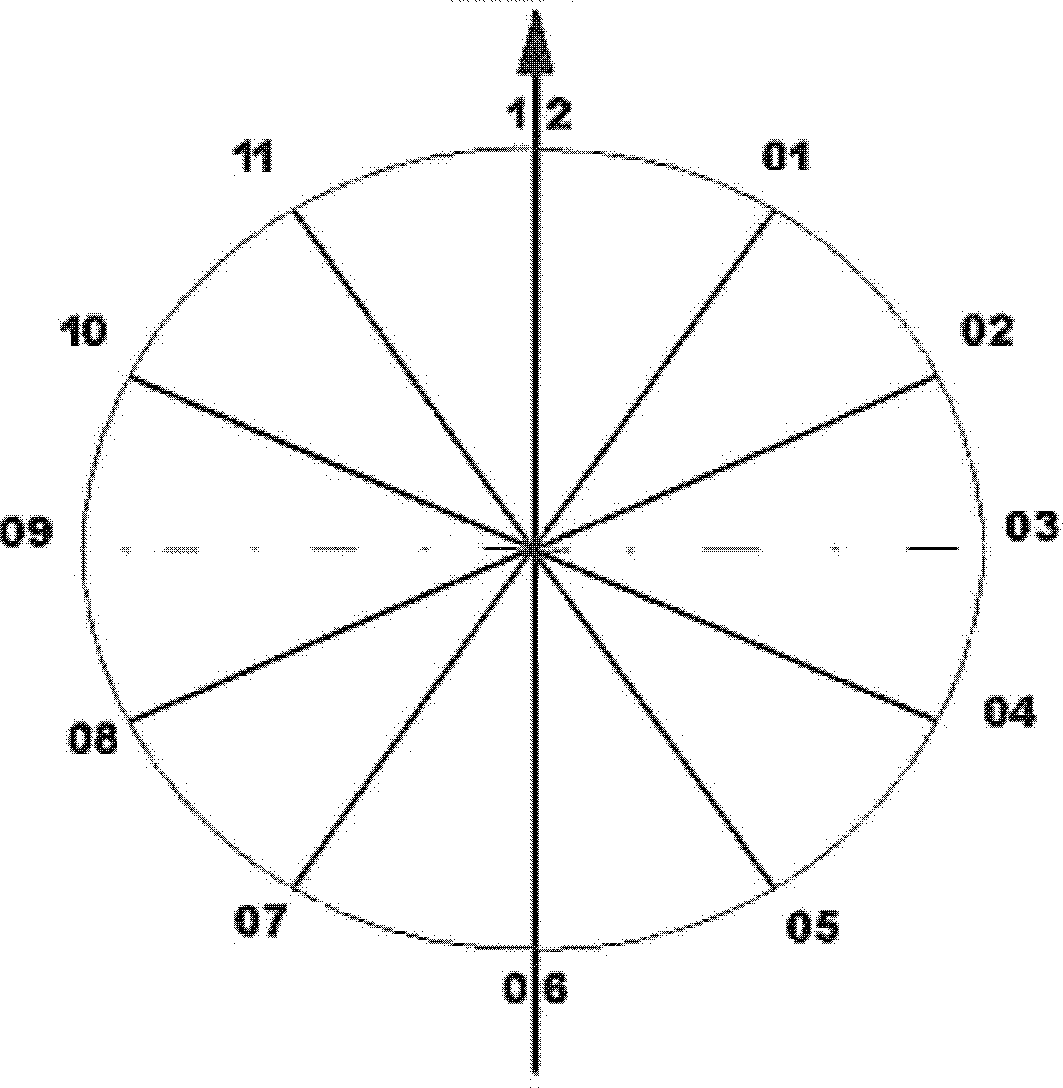

Координаты на циферблате определяются углом, исходящим из точки, расположенной на пересечении вертикальной оси колодца и плоскости прокладки наиболее глубокого трубопровода. Одна сторона угла определяется по точке примыкания наиболее глубокого трубопровода, а другая сторона - по координате объекта регистрации на окружности, спроецированной на плоскость наиболее глубокого трубопровода.

Координаты реперной точки отсчета приводятся в исходной информации. На рисунке 3 приведены примеры применения правила.

Если объекты регистрации обнаружены в различных точках окружности, расположенной на одном вертикальном уровне, то они кодируются по отдельности.

9.17 Если объект регистрации располагается в месте соединения элементов конструкции колодца или между элементом конструкции колодца и плитой перекрытия (промежуточной площадкой), то для этого случая в графе "Соединение" указывается код (A).

Местоположение каждого повреждения или объекта регистрации внутри колодца фиксируется с помощью букв.

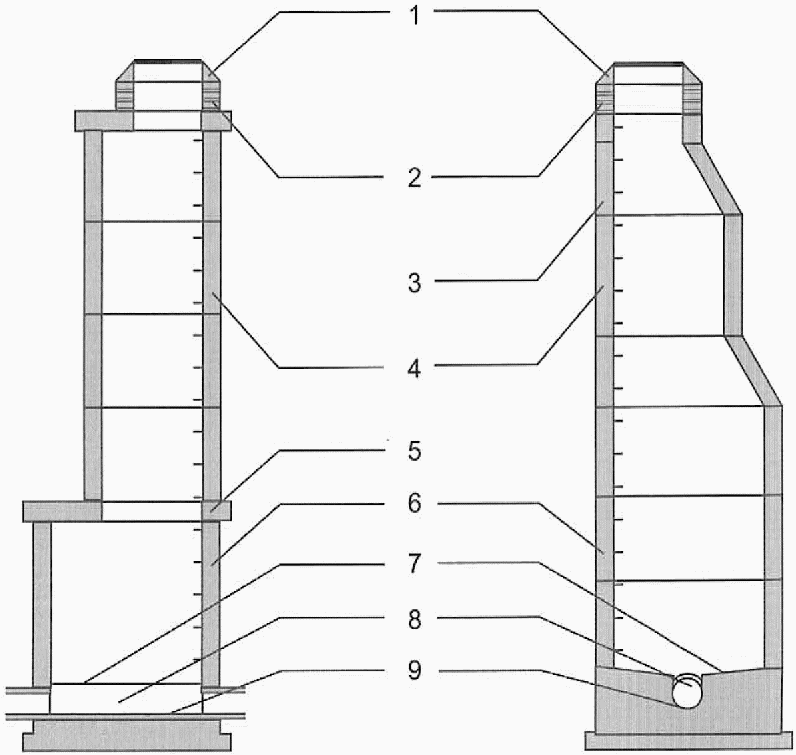

9.18 Примерная конструкция колодца системы водоотведения приведена на рисунке 4. Положение на оси каждого объекта регистрируется указанием удаления от реперной точки.

1 - опорная плита и местоположение люка;

2 - опорное кольцо;

3 - конус;

4 - надстройка шахты;

5 - переходная плита;

6 - нижняя рабочая камера;

7 - берма;

8 - желоб, русло;

9 - лоток

Реперная точка указывается в исходной информации и должна находиться на уровне лотка самого глубокого трубопровода или совпадать с верхним уровнем плиты перекрытия.

Координаты указываются в метрах с точностью до одной десятой.

Если длина объекта более 1 м, то начало и конец фиксируются специальными кодами: A - начало, B - конец.

9.19 При фотофиксации объекта регистрации необходимо обеспечить возможность определения местоположения камеры. Если изображение хранится в виде файла, то файл должен быть с оригинальным наименованием. Если применяется общая фотофиксация, то общий код для фотографий - DDA.

Если обследование регистрируется на видео, то положение повреждения или объекта регистрации должно четко фиксироваться, чтобы к ним можно было вернуться. Применяемые для этого технологии должны быть отражены в исходной информации. Если способ регистрации применяет тайм-код, то он должен быть в формате чч:мм:сс.

Примечания - Если объект регистрации не может быть полностью описан с помощью кодов, то дополнительная информация кратко излагается в примечании.

10.1 Перед началом обследования заказчик должен предоставить подрядчику следующую информацию:

- обозначение (код) трубопровода или канала (координаты узлов);

- направление обследования;

- текстовое описание местоположения;

- наименование системы кодировки для регистрации результатов обследования; точку начала обследования;

- метод обследования;

- дату обследования;

- данные о проведении предварительной очистки (дату, время).

10.2 Кроме того, исходная информация может включать в себя:

- данные о местонахождении трубопровода/канала;

- наименование заказчика;

- наименование префектуры, округа, муниципального образования, города или наименование системы водоотведения;

- данные о собственнике земельного участка;

- наименование системы кодировки, применявшейся при регистрации результатов предыдущих обследований;

- время проведения обследования;

- инициалы, фамилия инспектора, проводящего обследование;

- номер договора подряда;

- детали видеофиксации и фотофиксации;

- сечение трубопровода, конструкционные материалы, применявшиеся при строительстве обследуемого участка трубопровода;

- информацию о существующей облицовке;

- длину труб;

- глубину прокладки в местах узлов;

- вид трубопровода/канала (самотечный/напорный);

- вид сточных вод;

- год постройки обследуемого участка трубопровода;

- возможные осадки при производстве работ;

- температуру окружающей среды;

- возможности управления сточными водами; атмосфера в трубопроводе.

10.3 Все изменения исходной информации, установленные в процессе обследования, должны регистрироваться.

10.4 Перед началом обследования заказчик предоставляет исполнителю следующую информацию:

- обозначение (код) колодца (координаты узла);

- описание местоположения;

- вид узла;

- наименование системы кодировки, применявшейся при регистрации результатов предыдущих обследований;

- точку начала обследования;

- положение реперной точки для определения местоположения объектов регистрации на окружности;

- метод обследования;

- дату обследования.

10.5 Кроме того, исходная информация может включать в себя:

- данные о местоположении колодца;

- наименование заказчика;

- наименование префектуры, округа, муниципального образования, города или наименование системы водоотведения;

- данные о собственнике земельного участка;

- наименование системы кодировки, использовавшейся при регистрации результатов предыдущих обследований;

- время проведения обследования;

- инициалы, фамилия инспектора, проводящего обследование;

- номер договора;

- детали видеорегистрации и фотофиксации;

- конструкционные материалы, применявшиеся при строительстве колодца;

- геометрические размеры элементов колодца;

- вид сточных вод;

- год постройки обследуемого колодца;

- доступность; конструкция люка;

- применяемые ходовые скобы;

- технологию очистки; возможные осадки при проведении работ;

- температуру окружающей среды;

- уровень грунтовых вод; возможность управления сточными водами;

- атмосферу в колодце;

- особые риски;

- конструкционный материал трубопровода;

- координаты задвижки, применяемой для предотвращения затопления колодца.

10.6 Все изменения исходной информации, установленные в процессе обследования, регистрируются.

(в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.1 Оценка состояния системы водоотведения производится для определения состояния очистных сооружений, насосных станций [2], [7] и последовательности реализации мероприятий по санации трубопроводов и колодцев.

(п. 11.1 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.2 Оценка состояния трубопроводов и колодцев системы водоотведения производится поинтервально, на основании эксплуатационных данных и результатов визуального обследования, путем установления соответствия основным требованиям проектной документации.

(п. 11.2 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.3 Для систем водоотведения устанавливаются следующие основные критерии оценки: герметичность (Г); статическая устойчивость (П); производительность (функциональность) (Ф).

(п. 11.3 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.4 Предварительная обработка результатов визуального обследования трубопроводов и колодцев производится по таблицам И.1 и И.2.

(п. 11.4 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.5 На основании предварительной обработки результатов визуального обследования (таблица 11.1) определяется значение параметра K, с помощью которого производится оценка каждого повреждения по степени влияния на герметичность, статическую устойчивость и функциональные свойства системы водоотведения.

(п. 11.5 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.6 При оценке повреждений трубопроводов и колодцев системы водоотведения производится сравнение результатов визуального обследования с учетными данными и результатами предыдущих обследований.

(п. 11.6 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.7 Оценка трубопроводов и колодцев системы водоотведения производится отдельно для каждого основного критерия и должна соответствовать наиболее серьезному из обнаруженных повреждений.

(п. 11.7 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.8 После оценки объекта по основным критериям (таблица 11.1) для каждого критерия отдельно определяется исходная сумма баллов, которая корректируется в зависимости от количества обнаруженных при визуальном обследовании повреждений и их геометрических размеров по формуле

где P_o,n - оценка объекта для одного из критериев, баллы;

m - количество повреждений, влияющих на оценку в соответствии с отдельным критерием;

n - индекс отдельного критерия;

i - индекс повреждения;

K_n,i - оценка влияния отдельного повреждения на объект в соответствии с отдельным критерием;

- продольный размер повреждения, м;

K_n - оценка объекта в соответствии с определенным критерием;

L - длина обследуемого интервала, м.

(п. 11.8 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.9 Учет влияния условий эксплуатации и конструкции трубопровода при оценке объектов системы водоотведения производится с использованием коэффициента F_n и таблицы И.3 по формуле

где P_n,b - оценка объекта для одного из критериев, с учетом условий эксплуатации, баллы.

Если условия эксплуатации или конструктивные особенности объекта обследования не оказывают влияние на оценку объекта по одному из критериев, то для этого критерия этот коэффициент принимается равным нулю.

(п. 11.9 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.10 Поправочный коэффициент F_n определяется с использованием таблиц И.4, И.5 для каждого критерия отдельно по формуле

где R_n,j - параметр, учитывающий отдельные условия эксплуатации и конструктивные особенности трубопровода;

k_n - количество используемых параметров.

(п. 11.10 в ред. Изменения N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.11 Учет влияния условий эксплуатации может производиться:

- комплексно, на всю систему в целом;

- отдельно для каждого основного требования к системе;

- для отдельного объекта системы.

(п. 11.11 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.12 Рекомендации по очередности выполнения мероприятий по санации трубопроводов и колодцев разрабатываются (таблица 11.2) с использованием интегрального показателя состояния объекта (SB).

(п. 11.12 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.13 Интегральный показатель состояния объекта определяется по формуле

где INT(x) - целая часть числа "x";

xx_n - дробная часть числа P_n,b/100.

(п. 11.13 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.14 При оценке объекта следует учитывать временной интервал до момента начала работ по устранению повреждений.

(п. 11.14 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.15 Результат оценки состояния системы водоотведения - ранжированный список работ по реконструкции объектов, сформированный на основании балльных оценок или значимости объектов.

(п. 11.15 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.16 При разработке программы строительных работ должны быть учтены:

- перспективные планы развития инженерных сетей и дорожного строительства;

- гидравлические или экологические нарушения;

- возможность одновременной санации объектов с различным состоянием;

- особенности движения транспорта;

- возможности оптимизации системы водоотведения.

(п. 11.16 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.17 Аварийный ремонт системы водоотведения производится в случае:

- изменения функциональных характеристик, которые могут на длительное время нарушать работоспособность системы;

- повреждения строительной конструкции в водоохранных зонах;

- загрязнения грунтовых вод;

- при угрозе обрушения объекта (при прорыве грунтовых вод с вымыванием грунта; при обнаружении пустот в месте прокладки трубопровода; при обрушении грунта на улице в месте прокладки трубопровода).

(п. 11.17 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.18 Результаты оценки состояния системы водоотведения (классификации состояния и оценки состояния) должны быть оформлены в виде пояснительной записки. К пояснительной записке прилагаются: план расположения системы водоотведения (объекта) на местности; данные для размещения в информационной системе.

(п. 11.18 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.19 Пояснительная записка должна содержать следующие данные:

- наименование заказчика, причину проведения обследования, объем обследования;

- местоположение, границы объекта обследования, характеристики сточных вод, условия эксплуатации;

- методы обследования, классификационные признаки, анализ достоверности полученных данных;

- описание модели оценки объекта;

- результаты оценки объекта обследования.

(п. 11.19 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.20 Для трубопроводов/каналов и колодцев/ревизий в пояснительной записке должна быть приведена следующая информация:

- анализ состояния и классификация обнаруженных дефектов по группам повреждений;

- анализ состояния поврежденных интервалов, колодцев/ревизий и специальных сооружений;

- общая оценка состояния отдельных объектов (точечные повреждения, повреждения по всей длине интервала, статистические оценки при оценке состояния);

- оценка соответствия системы водоотведения общим требованиям (герметичность, статическая устойчивость, функциональность);

- указания по интерпретации результатов оценки;

- указания по проведению срочных мероприятий;

- предложения для проведения дополнительных обследований.

(п. 11.20 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.21 Результаты оценки состояния трубопроводов и каналов, колодцев и ревизий должны отображаться разными цветами на плане сети в подходящем масштабе.

(п. 11.21 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.22 Для каждого объекта следует:

- приводить результаты оценки с указанием принятых обозначений интервалов, колодцев и названий улиц;

- раздельно отображать результаты оценки объекта и классификации повреждений;

- отдельно указывать условия эксплуатации каждого объекта;

- предоставлять промежуточные данные расчета (при необходимости).

(п. 11.22 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.23 Для каждого объекта предоставляются: оценки отдельных повреждений; плотность повреждений и их протяженность; оценочные баллы или другие параметры, примененные при оценке.

(п. 11.23 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

11.24 Минимально необходимые данные об условиях эксплуатации и результаты оценки должны содержать итоговую оценку (например, класс состояния, количество оценочных баллов, приоритет участков (элементов) системы водоотведения при реконструкции).

При необходимости - дополнительную информацию (наибольшее повреждение; плотность повреждений; длина поврежденных интервалов трубопровода; приоритет участков (элементов) системы водоотведения при санации).

(п. 11.24 введен Изменением N 1, утв. Приказом Минстроя России от 23.12.2020 N 830/пр)

Примечание - В квадратных скобках приведено расположение повреждений на сечении трубопровода во временной системе координат.

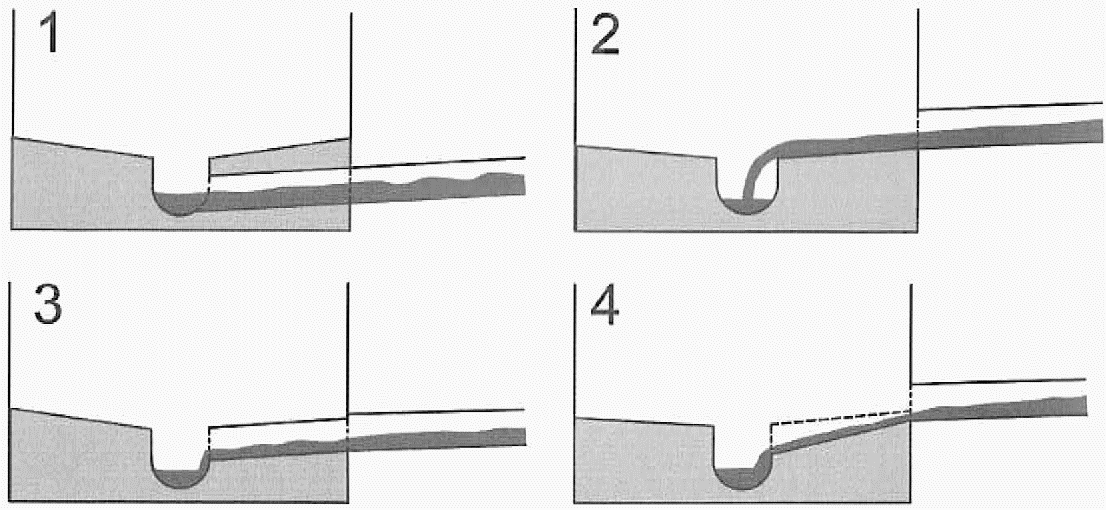

1 - примыкающий трубопровод проходит через берму;

2 - водоотведение проводится по поверхности бермы;

3 - желоб водосброса выполнен из примыкающего трубопровода;

4 - водоотведение проводится через желоб, устроенный в берме
