"Изменение N 3 к СП 387.1325800.2018 "Железобетонные пространственные конструкции покрытий и перекрытий. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 11.12.2023 N 901/пр)
"Изменение N 3 к СП 387.1325800.2018 "Железобетонные пространственные конструкции покрытий и перекрытий. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 11.12.2023 N 901/пр)
Утверждено и введено в действие
и жилищно-коммунального хозяйства
Российской Федерации (Минстрой России)
от 11 декабря 2023 г. N 901/пр
ИЗМЕНЕНИЕ N 3 К СП 387.1325800.2018
"ЖЕЛЕЗОБЕТОННЫЕ ПРОСТРАНСТВЕННЫЕ КОНСТРУКЦИИ
ПОКРЫТИЙ И ПЕРЕКРЫТИЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ"
Дата введения
12 января 2024 года
Содержание
Дополнить наименованием раздела 17 и ненумерованными заголовками в следующей редакции:
"17 Гнутоформованные элементы и пространственные конструкции из них
Основные положения......................................................
Расчет конструкций из гнутоформованных элементов........................
Конструирование.........................................................
".
Введение
"Настоящий свод правил разработан в целях обеспечения соблюдения требований Федерального
закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" с учетом требований Федерального
закона от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании" и содержит требования к расчету и проектированию железобетонных пространственных конструкций покрытий и перекрытий.".
Дополнить пятым абзацем в следующей редакции:
"Изменение N 3 разработано авторским коллективом АО "НИЦ "Строительство" - НИИЖБ им. А.А. Гвоздева (руководитель разработки - канд. техн. наук Б.С. Соколов; канд. техн. наук В.А. Титаев, Д.В. Пасхин).".
2 Нормативные ссылки
СП 16.13330.
Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3, N 4, N 5)";
СП 20.13330.
Заменить слова: "(с изменениями N 1, N 2, N 3)" на "(с изменениями N 1, N 2, N 3, N 4)";
СП 22.13330.
Заменить слова: "(с изменениями N 1, N 2, N 3)" на "(с изменениями N 1, N 2, N 3, N 4)";
4 Общие указания
4.1 Основные положения
"г) панели-оболочки и панели-складки, изготовляемые и монтируемые в готовом виде, не требующие расчетного замоноличивания швов между ними, размерами, соответствующими пролету между опорами и габаритам, установленным с учетом условий изготовления, транспортирования и монтажа;".
Заменить слова: ", как правило, ребристых" на "ребристых или гладких".
4.2 Основные расчетные требования
Заменить слова: "как правило," на "в линейной или нелинейной постановке".
"4.2.13 Передачу сосредоточенных нагрузок следует предусматривать на ребра жесткости, диафрагмы и бортовые балки оболочек и складок.".
6 Основные требования к конструированию
6.1 Монолитные пространственные конструкции
6.3 Сборные пространственные конструкции
6.4 Стыки сборных конструкций
"6.4.7 В стыках элементов, работающих на растяжение или изгиб, все растягивающие усилия должны быть восприняты арматурой, предусматриваемой специально или являющейся продолжением основной арматуры ребер стыкуемых элементов.".
6.6 Деформационные швы
7 Своды
"Сводчатые покрытия прямоугольных в плане однопролетных или многопролетных зданий следует проектировать из сборных железобетонных элементов или монолитного железобетона с опиранием по продольным краям (вдоль образующей) на колонны, стены или непосредственно на фундаменты.".
"Ширину b примыкающих друг к другу тонкостенных складчатых арок (складок), образующих свод, принимают в соответствии с шагом несущих колонн, равной 6 - 12 м.".
Пятое предложение. Дополнить слова: "ширину панелей" словами: ", транспортируемых горизонтально,". Исключить слова: ", как правило,".
8 Треугольные и трапециевидные складки
9 Цилиндрические и складчатые оболочки
Пункт 9.12. Заменить слова: "на расстояние" на "на расстояние
z";
"Для сводов со стрелой подъема f = (1/6 - 1/8)l2 приближенное значение z допускается определять по формуле
z = h0 - 0,25f (9.3)
и принимать не более 0,8h0.".
"Диафрагмы проектируют вертикальными, а при необходимости - наклонными и криволинейными.".
"Диафрагмы пролетом не более 24 м проектируют цельными. Для пролетов более 24 м выполняется устройство составных сталежелезобетонных диафрагм, монтируемых из отдельных блоков с помощью переставных подмостей. Блоки стыкуют сваркой закладных деталей, а затяжки выполняют из прокатного металла.".
10 Купола
11 Пологие оболочки положительной гауссовой кривизны на прямоугольном плане
12 Оболочки отрицательной гауссовой кривизны на прямоугольном плане
13 Висячие оболочки
Заменить слово: ", значительно" на "или";
14 Панели-оболочки "на пролет здания" и сводчатые конструкции из них
15 Вспарушенные панели с плоской верхней поверхностью
16 Шатровые конструкции
"17 Гнутоформованные элементы и пространственные конструкции из них
Основные положения
17.1 Гнутоформованный сборный элемент, имеющий в плане форму ромба, представляет собой окаймленную по контуру ребром тонкую плиту, изогнутую по поверхности, близкой к поверхности гиперболического параболоида, что обеспечивает большую пространственную жесткость элементов и их высокую несущую способность в работе в составе сооружения.

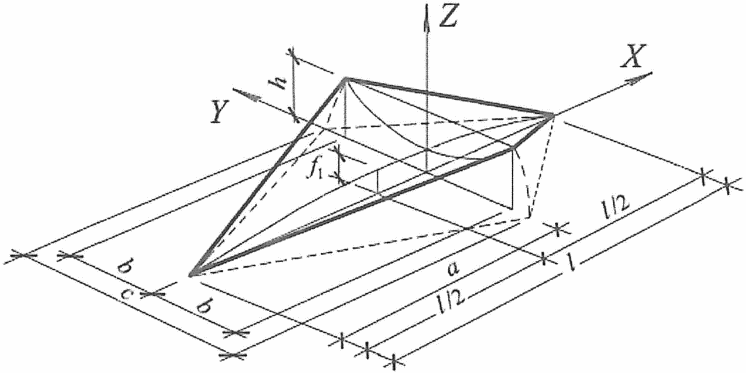

Основные геометрические параметры унифицированного пространственного ромбического элемента приведены на рисунке 17.1.
Размеры элемента (b, l, h) и стрела его подъема f1 определяются геометрическими параметрами и формой поверхности сборной конструкции, а также грузоподъемностью кранового оборудования и транспортными габаритными ограничениями.
Рисунок 17.1 - Общий вид гнутоформованного
ромбического элемента
17.2 Гнутоформованные элементы изготавливают по технологии формования на плоскости с последующим погибом. Плоскую плиту габаритами c x l, контур которой показан пунктиром на рисунке 17.1, готовят в форме, представляющей соединенные линейным шарниром на оси X две половины жесткой рамы (рисунок 17.2), к которой прикреплен гибкий стальной лист.

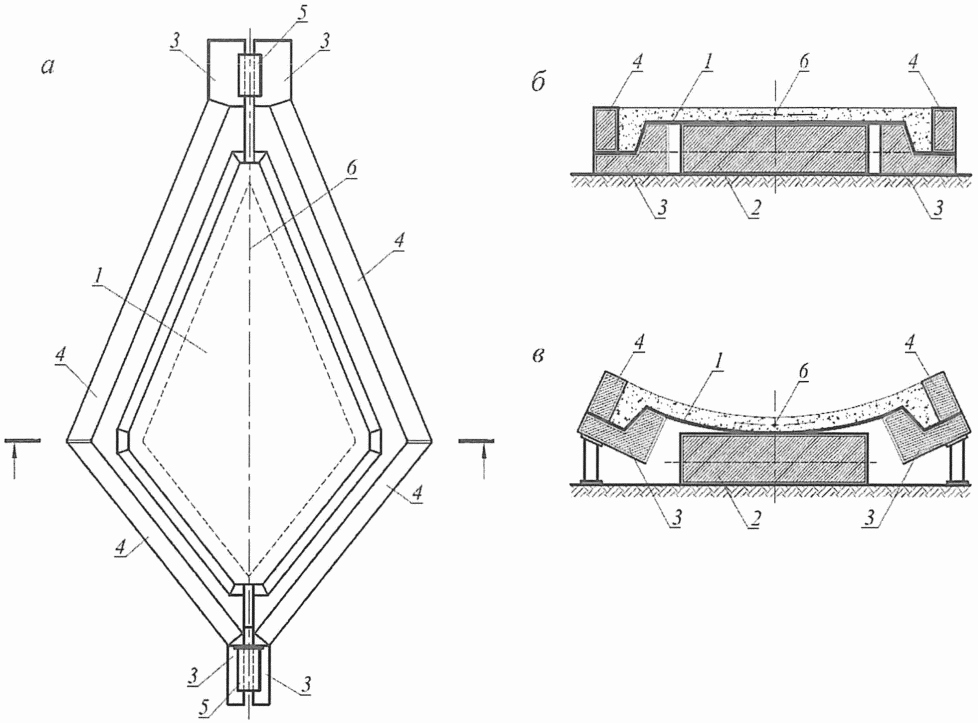

а - план; б, в - поперечный разрез соответственно
в исходном и согнутом состоянии; 1 - гибкий поддон;
2 - жесткий поддон; 3 - элемент жесткой рамы;
4 - откидной борт; 5 - соосные шарниры; 6 - ось шарниров
Рисунок 17.2 - Схема формы для изготовления
гнутоформованных элементов
После формования плоской плиты борта формы поднимают на требуемую высоту h, при этом свежеотформованная плита, провисая на стальном листе, изгибается, приобретая проектное криволинейное очертание и проектные размеры в плане 2b x l. После достижения бетоном необходимой прочности борта формы откидываются, и изделие извлекается из формы.
17.3 Ромбические элементы могут иметь в плане форму ромба или вытянутого четырехугольника (рисунок 17.3).

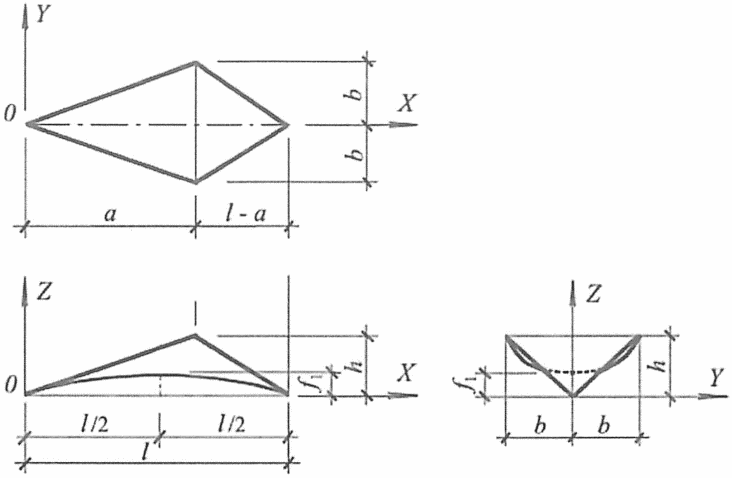

Рисунок 17.3 - Геометрические параметры ромбического
элемента в форме вытянутого четырехугольника
В общем случае элемента в форме вытянутого четырехугольника поверхность готового элемента в системе координат с точкой [0;0;0] в начале длинной диагонали (рисунок 17.3) может быть описана уравнением

, (17.1)
где

; (17.2)
fx2 = hx - fx1. (17.3)
В формулах (17.1) и (17.3):
- при
x <=
a
;

;
- при
x >
a
;

.
Величина f1 для ромба (a = l/2) может быть приближенно определена по формуле

. (17.4)
Значение f1 может быть уточнено определением значения стрелы провиса f2 из равенства ширины плоской плиты c (рисунок 17.1) длине параболы сечения плиты после ее изгиба

. (17.5)
Для элементов в форме вытянутого четырехугольника (a > l/2) определение величины f1 выполняется по формулам (17.4), (17.5) с заменой b, h и c величинами соответственно

.

, (17.6)

. (17.7)
17.4 В проектном положении ромбический элемент располагается под некоторым углом

к горизонту. Преобразование координат точек поверхности поворотом на угол

вокруг оси
Y (рисунок 17.4) осуществляется с использованием зависимостей:

(17.8)

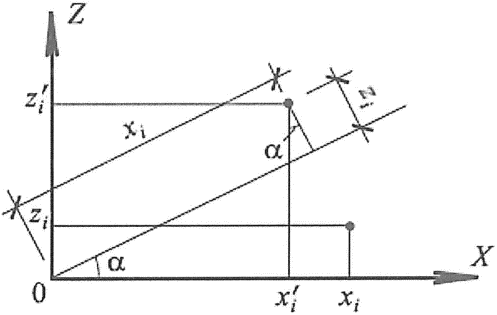

Рисунок 17.4 - Преобразование координат
17.5 Сочетание ромбических элементов позволяет осуществить оптимальное членение поверхностей вращения (купольных и цилиндрических) на минимальное число типоразмеров сборных элементов. На основе различных комбинаций однотипных ромбических элементов выполняются пространственные несущие системы зданий купольной (рисунок 17.5) и сводчатой (рисунок 17.6) форм, а также сочетаний этих форм, в том числе с использованием плоских сборных элементов.

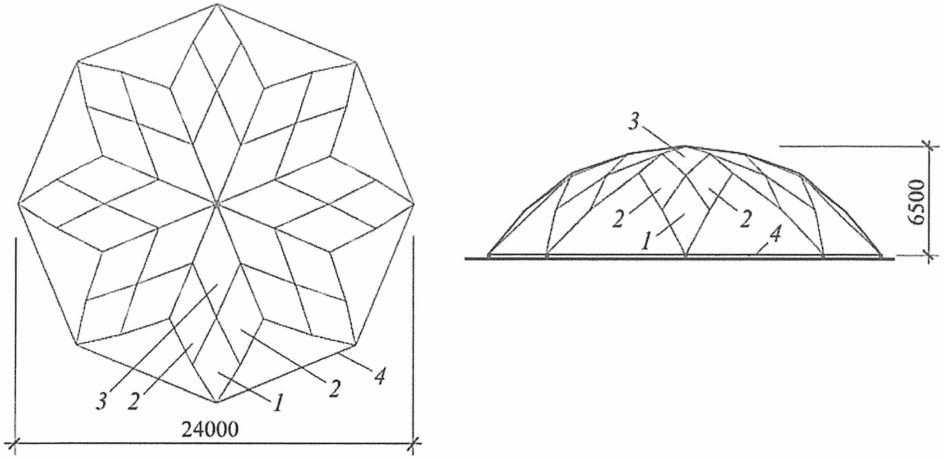

1, 2, 3 - ромбические элементы соответственно
1, 2 и 3-го ярусов; 4 - затяжка
Рисунок 17.5 - Купольная оболочка пролетом 24 м в виде
многогранника, вписанного в часть сферы радиусом 14,3 м

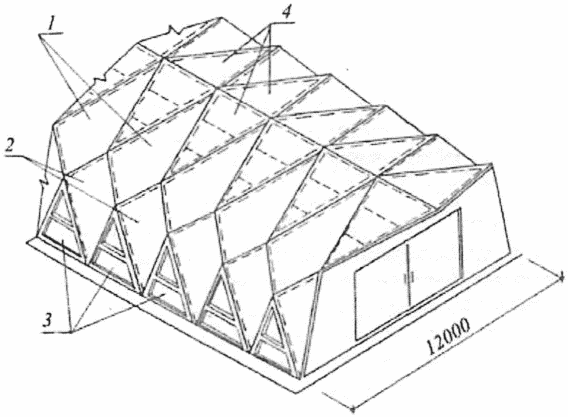

1 - пространственные элементы покрытия; 2 - стеновые
пространственные элементы; 3, 4 - плоские ребристые
треугольные элементы
Рисунок 17.6 - Сводчатое здание многоцелевого назначения
из гнутоформованных элементов и плоских треугольных плит
17.6 При конструировании сопряжений сборных элементов двугранные углы между сопрягаемыми поверхностями ввиду жесткости бортовых ребер ромбических элементов принимаются равными углам сопряжения условных ромбических складок с ребром по длинной оси и внутренним углом между треугольными гранями


. (17.9)
Положение сопрягаемых плоскостей граней условных складок в пространстве описывается координатами трех основных точек, что позволяет определить значения двугранных углов сопряжения методами аналитической геометрии.
Расчет конструкций из гнутоформованных элементов
17.7 Расчет конструкций из гнутоформованных ромбических элементов следует выполнять методом конечных элементов с учетом физической нелинейности (неупругих деформаций бетона и арматуры, возможного образования трещин).
Железобетонные, армоцементные и сталефибробетонные гнутоформованные элементы выполняются с применением мелкозернистого бетона. Прочностные и деформационные характеристики мелкозернистого бетона следует принимать в соответствии с
СП 63.13330.
Для интегрального учета влияния ползучести при длительном действии нагрузки расчетные значения модулей деформаций и сдвига следует принимать пониженными в соответствии с СП 63.13330.2018
(пункт 6.1.15).
В соответствии с 4.2.19 расчет по устойчивости формы тонкостенных оболочек ромбических элементов следует производить с учетом начальных несовершенств и деформаций ползучести бетона при длительном действии нагрузки. Учет начальных несовершенств в оболочках ромбических элементов выполняется умножением модуля деформаций бетона на коэффициент 0,75.
17.8 Оценка несущей способности зданий из гнутоформованных элементов может быть выполнена на основе метода предельного равновесия с использованием схемы излома и формы разрушения, установленных испытаниями моделей конструкций до разрушения.
17.9 Учет действия снеговых нагрузок на покрытия сводчатой и купольной форм выполняется по равномерной и неравномерной схемам распределения соответственно по СП 20.13330.2016 (
пункт Б.1, рисунок Б.1, вариант 2;
пункт Б.8, рисунок Б.11,в, вариант 2), принимая для расчета внешние габаритные размеры здания
17.10 Учет действия ветровых нагрузок на покрытия сводчатой и купольной форм выполняется по внешним габаритным размерам здания соответственно по СП 20.13330.2016 (
пункты В.1.3,
В.1.4).
17.11 Расчет конструкций выполняется по двум группам предельных состояний в соответствии с требованиями
СП 63.13330 и раздела 4.2.
17.12 Расчет устойчивости зданий из гнутоформованных элементов от прогрессирующего обрушения выполняется для сводчатых зданий в предположении исключения из работы поля опорного ромбического элемента, для купольных зданий - в предположении отказа одной из вертикальных опор вследствие разрушения опорного ромбического элемента или опорного узла.
17.13 Расчет несущей способности конструкций на стадии монтажа выполняется по отдельным расчетным моделям по 17.26.
Конструирование
17.14 Поле оболочки ромбических элементов армируется ткаными сетками из стальной проволоки или стальной фиброй.
Контурные ребра сборных гнутоформованных элементов армируются плоскими каркасами из стальной стержневой арматуры (рисунок 17.7).
Закладные детали и монтажные петли ромбических и плитных элементов располагаются в контурных ребрах и крепятся вязальной проволокой или сваркой к плоским каркасам ребер.

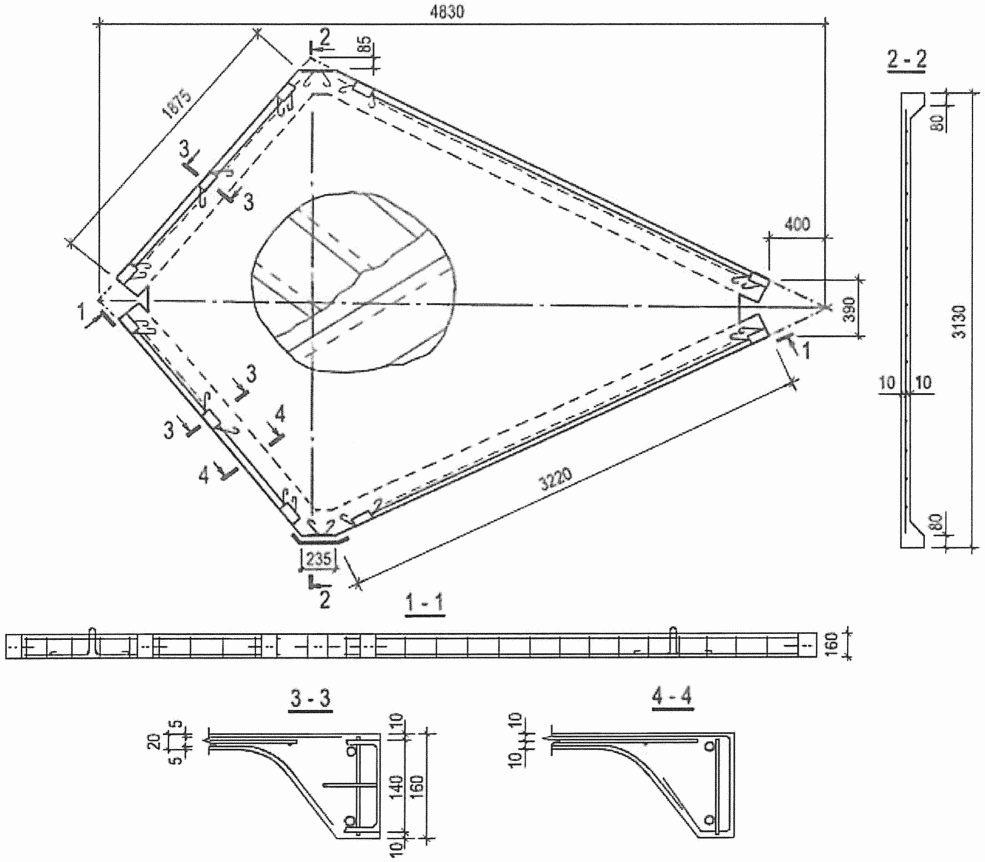

Рисунок 17.7 - Принципиальное решение армирования
ромбического элемента
17.15 Технология погиба плоских свежеотформованных плит базируется на свойстве свежеуложенного на гибком поддоне слое бетона претерпевать под действием собственного веса деформации изгиба без нарушения его целостности.
Во избежание выпучивания сеток и расслоения бетона в процессе изготовления гнутоформованных элементов при свободном провисании гибкого поддона со свежеотформованной плитой тканые сетки следует располагать под углом 30° - 45° к оси погиба. В этом случае тканая сетка в процессе погиба деформируется за счет изменения формы ячейки сетки.
17.16 Непосредственно перед съемом ромбических элементов с формы на них устанавливается монтажная затяжка, обеспечивающая их целостность при складировании, транспортировании и монтаже. Затяжка устанавливается на верхней поверхности в наиболее широком сечении элемента и крепится к бортовым закладным деталям болтовым соединением. Демонтаж затяжек выполняется после сварки закладных деталей сборных элементов, установленных в проектное положение.
17.17 Высоту сводчатых покрытий в коньке следует принимать равной 0,4 - 0,6 длины пролета.
Уклон покрытия сводчатого здания следует принимать не менее 15%.
17.18 Рекомендуемая высота купольных покрытий в вершине составляет не менее 0,25 диаметра опорного контура здания.
17.19 Ширину ромбических элементов следует принимать максимально возможной для данного архитектурно-конструктивного решения в пределах транспортных габаритных ограничений.
17.20 Внутренние двугранные углы между поверхностями сопрягаемых сборных элементов сводчатого здания следует принимать не менее 90°.
17.21 Геометрические размеры ромбических элементов купольного здания следует принимать такими, чтобы внутренние двугранные углы между поверхностями сопрягаемых ромбических элементов оставались в пределах 120° - 150°.
17.22 Толщину оболочек ромбических элементов сводчатых покрытий пролетом до 12 м следует принимать не менее 25 мм, пролетом более 12 м - не менее 30 мм.
17.23 Толщину оболочек ромбических элементов купольных покрытий диаметром до 24 м следует принимать не менее 25 мм, диаметром более 24 м - не менее 30 мм. В ромбических элементах первого яруса следует предусматривать двухкратное утолщение поля оболочки на длине опорных участков не менее 0,2l.
17.24 Восприятие усилий распора обеспечивается стальными затяжками между опорными узлами покрытий.
При конструировании опорных узлов купольных покрытий следует минимизировать эксцентриситет приложения усилий в затяжке и обеспечить шарнирность опорного узла в радиальном направлении. С этой целью опорная закладная деталь ромбического элемента первого яруса должна быть выполнена с соответствующим стальным элементом, позволяющим обеспечить отсутствие горизонтальных смещений в кольцевом направлении при возможности горизонтального смещения в радиальном направлении и поворота на опоре. Элементы затяжки следует крепить к закладной детали фундаментной опоры.
17.25 Монтажные узловые соединения сборных элементов следует выполнять сваркой закладных деталей с последующим замоноличиванием швов между сборными элементами.
Прочность бетона замоноличивания швов между сборными элементами следует принимать не менее прочности бетона сборных элементов.
17.26 Монтируемые конструкции и монтажные стойки должны проектироваться на восприятие следующих нагрузок.
Для сводчатых зданий при расположении монтажных стоек по линии конька здания под узлами опирания ромбических элементов на нагрузку:
- от собственного веса;
- от собственного веса установленных в проектное положение с одной стороны от стойки ромбического и плоского треугольного элементов покрытия (учитывается вертикальная и горизонтальная составляющая опорной реакции, коэффициент динамичности 1,6);
- от собственного веса установленных в проектное положение с обеих сторон от стойки ромбических и треугольных элементов покрытия, а также снеговую нагрузку (учитывается вертикальная опорная реакция, ситуация до выполнения сварки узлов).
Для купольных зданий, монтируемых блоками из четырех предварительно собранных элементов трех ярусов на монтажную стойку под вершиной купола на нагрузку:
- от веса одного монтажного блока, установленного в проектное положение (учитывается вертикальная и горизонтальная составляющая опорной реакции, коэффициент динамичности 1,6);
- от веса двух монтажных блоков, установленных в проектное положение с противоположных относительно стойки сторон, и снеговую нагрузку на них (учитывается вертикальная опорная реакция);
- от веса всех монтажных блоков в проектном положении до сварки узлов и снеговую нагрузку (учитывается вертикальная опорная реакция).
