"Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне"
(утв. Приказом Росстандарта от 27.03.2025 N 607)

1. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне <1> для волоконно-оптических систем связи и передачи информации <2> устанавливает назначение государственного первичного специального эталона <3> единицы поляризационной модовой дисперсии - пикосекунда (пс) в оптическом волокне, комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики ГПСЭ и порядок передачи единицы от ГПСЭ с помощью рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

--------------------------------

<1> Далее - ГПС.

<2> Далее - ВОСП.

<3> Далее - ГПСЭ.

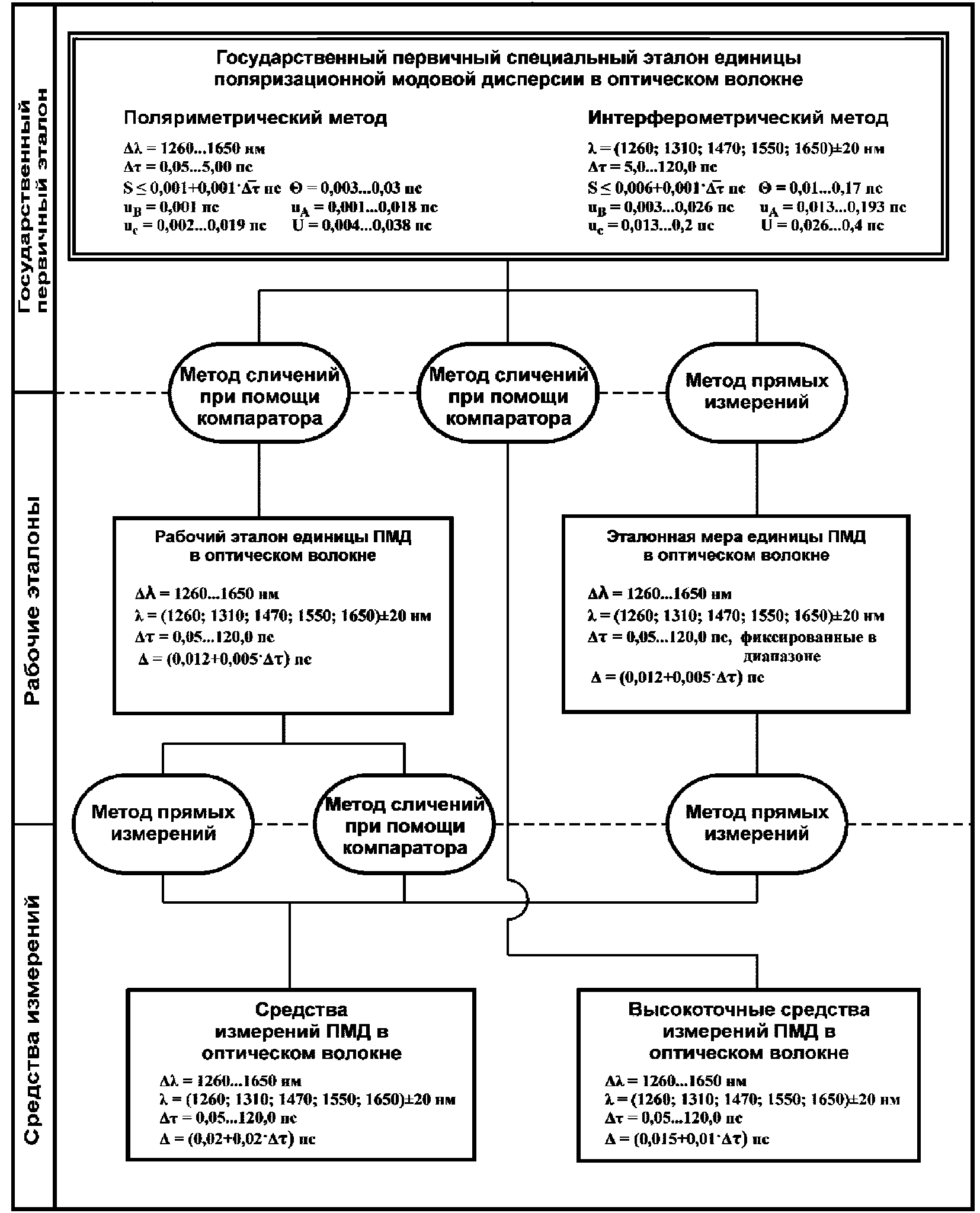

2. Графическая часть ГПС для ВОСП приведена в приложении А к ГПС.

3. ГПСЭ предназначен для хранения, воспроизведения и передачи единицы поляризационной модовой дисперсии рабочим эталонам единицы поляризационной модовой дисперсии <4>, эталонным мерам единицы ПМД, высокоточным средствам измерений ПМД.

--------------------------------

<4> Далее - ПМД.

4. В состав ГПСЭ входят:

1) эталонная аппаратура для воспроизведения единицы ПМД на основе поляриметрического метода в составе:

а) лазер перестраиваемый;

б) блок контроллера состояния поляризации и поляриметра;

2) эталонная аппаратура для воспроизведения единицы ПМД на основе интерферометрического метода в составе:

а) блок широкополосных источников оптического излучения;

б) блок интерферометра и поляризационного смесителя;

3) блок поляризационных элементов на основе оптического волокна с сохранением состояния поляризации;

4) комплект поляризационных элементов на основе оптических кристаллов;

5) устройство сопряжения поляризационных элементов на основе оптических кристаллов с эталонной аппаратурой для воспроизведения единицы поляризационной модовой дисперсии.

Для обеспечения воспроизведения и передачи единицы ПМД применяется эталонное средство измерений длины волны лазерного излучения, входящее в состав Государственного первичного специального эталона единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170.

5. Диапазоны значений (номинальные значения):

1) спектральный диапазон при воспроизведении единицы ПМД поляриметрическим методом, нм: от 1260 до 1650;

2) центральные длины волн спектральных интервалов широкополосных источников оптического излучения при воспроизведении единицы ПМД интерферометрическим методом, нм: 1260 +/- 20; 1310 +/- 20; 1470 +/- 20; 1550 +/- 20; 1650 +/- 20.

6. Диапазон воспроизведения единицы ПМД, пс:

1) для поляриметрического метода, пс: от 0,05 до 5,00;

2) для интерферометрического метода, пс: от 5,0 до 120,0.

7. ГПСЭ обеспечивает воспроизведение единицы ПМД со средним квадратическим отклонением (СКО) среднего арифметического значения результатов измерений, не превышающим:

1) для поляриметрического метода, пс: , при десяти и более независимых измерениях, где - среднее арифметическое значение ПМД результатов измерений, пс;

2) для интерферометрического метода, пс: , при десяти и более независимых измерениях.

8. Доверительные границы (при доверительной вероятности 0,95) неисключенной систематической погрешности не превышают:

1) для поляриметрического метода, пс: +/- 0,003 для ;

+/- 0,030 для ;

2) для интерферометрического метода, пс: +/- 0,01 для ;

+/- 0,17 для .

9. Стандартная неопределенность, оцененная по типу A:

1) для поляриметрического метода, пс: 0,001 для ;

0,018 для ;

2) для интерферометрического метода, пс: 0,013 для ;

0,193 для .

10. Стандартная неопределенность, оцененная по типу B:

1) для поляриметрического метода, пс: 0,001;

2) для интерферометрического метода, пс: 0,003 для ;

0,026 для .

11. Для обеспечения воспроизведения единицы ПМД в оптическом волокне с указанной точностью следует соблюдать правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

12. ГПСЭ применяют для передачи единицы ПМД в оптическом волокне рабочим эталонам, эталонным мерам и высокоточным СИ методом прямых измерений, либо сличением при помощи компаратора. В качестве компараторов применяют поляризационные элементы на основе оптических кристаллов и образцов оптического волокна с сохранением состояния поляризации. Для подключения к эталонной аппаратуре ГПСЭ, а также измерительной аппаратуре рабочих эталонов и высокоточных СИ поляризационных элементов на основе оптических кристаллов используют специальное устройство сопряжения из состава ГПСЭ.

13. В качестве рабочих эталонов единицы ПМД в оптическом волокне используют эталонные средства измерений ПМД в комплекте с набором поляризационных элементов и набор эталонных мер единицы ПМД в оптическом волокне.

14. В качестве эталонных средств измерений ПМД используют анализаторы ПМД в оптическом волокне на центральных длинах волн спектральных интервалов широкополосных источников оптического излучения (1260 +/- 20; 1310 +/- 20; 1470 +/- 20; 1550 +/- 20; 1650 +/- 20) нм или в спектральном интервале от 1260 до 1650 нм. Диапазон значений ПМД , воспроизводимых рабочими эталонами на основе эталонных средств измерений ПМД, составляет от 0,05 до 120,0 пс. Пределы допускаемой абсолютной погрешности рабочих эталонов на основе эталонных измерителей поляризационной модовой дисперсии составляют .

15. Рабочие эталоны единицы ПМД в оптическом волокне применяют для поверки средств измерений методом прямых измерений или сличением при помощи компаратора.

16. В качестве эталонных мер ПМД в оптическом волокне используют плоскопараллельные пластины на основе поляризационных элементов (оптических кристаллов) и образцы оптического волокна с сохранением состояния поляризации, имеющих фиксированные значения поляризационной модовой дисперсии в диапазоне от 0,05 до 120,0 пс. Рабочий спектральный диапазон эталонных мер ПМД составляет от 1260 до 1650 нм.

Пределы допускаемой абсолютной погрешности эталонных мер составляют .

17. Эталонные меры ПМД в оптическом волокне применяют для поверки средств измерений методом прямых измерений.

18. В качестве средств измерений ПМД в оптическом волокне используют анализаторы ПМД в оптическом волокне на центральных длинах волн спектральных интервалов широкополосных источников оптического излучения (1260 +/- 20; 1310 +/- 20; 1470 +/- 20; 1550 +/- 20; 1650 +/- 20) нм или в спектральном диапазоне от 1260 до 1650 нм. Диапазон измерений ПМД составляет от 0,05 до 120,0 пс. Пределы допускаемой абсолютной погрешности составляют .

19. В качестве высокоточных средств измерений ПМД используют анализаторы ПМД в оптическом волокне на центральных длинах волн спектральных интервалов широкополосных источников оптического излучения (1260 +/- 20; 1310 +/- 20; 1470 +/- 20; 1550 +/- 20; 1650 +/- 20) нм или в спектральном диапазоне от 1260 до 1650 нм. Диапазон измерений ПМД составляет от 0,05 до 120 пс. Пределы допускаемой абсолютной погрешности составляют .

Обозначения:

ПМД - поляризационная модовая дисперсия;

- спектральный диапазон;

- центральные длины волн спектральных интервалов широкополосных источников оптического излучения при воспроизведении единицы ПМД (измерений ПМД) интерферометрическим методом;

- предел абсолютной допускаемой погрешности измерений ПМД;

- значение ПМД;

- среднее арифметическое значение ПМД результатов десяти или более измерений ПМД.
