"Государственная поверочная схема для средств измерений силы импульсного тока"
(утв. Приказом Росстандарта от 06.08.2024 N 1802)

1.1 Настоящая государственная поверочная схема распространяется на средства измерений силы импульсного тока и устанавливает порядок передачи единицы силы импульсного тока - ампер (А) - от государственного первичного специального эталона с помощью вторичных (рабочих) эталонов средствам измерений с указанием погрешностей и основных методов поверки.

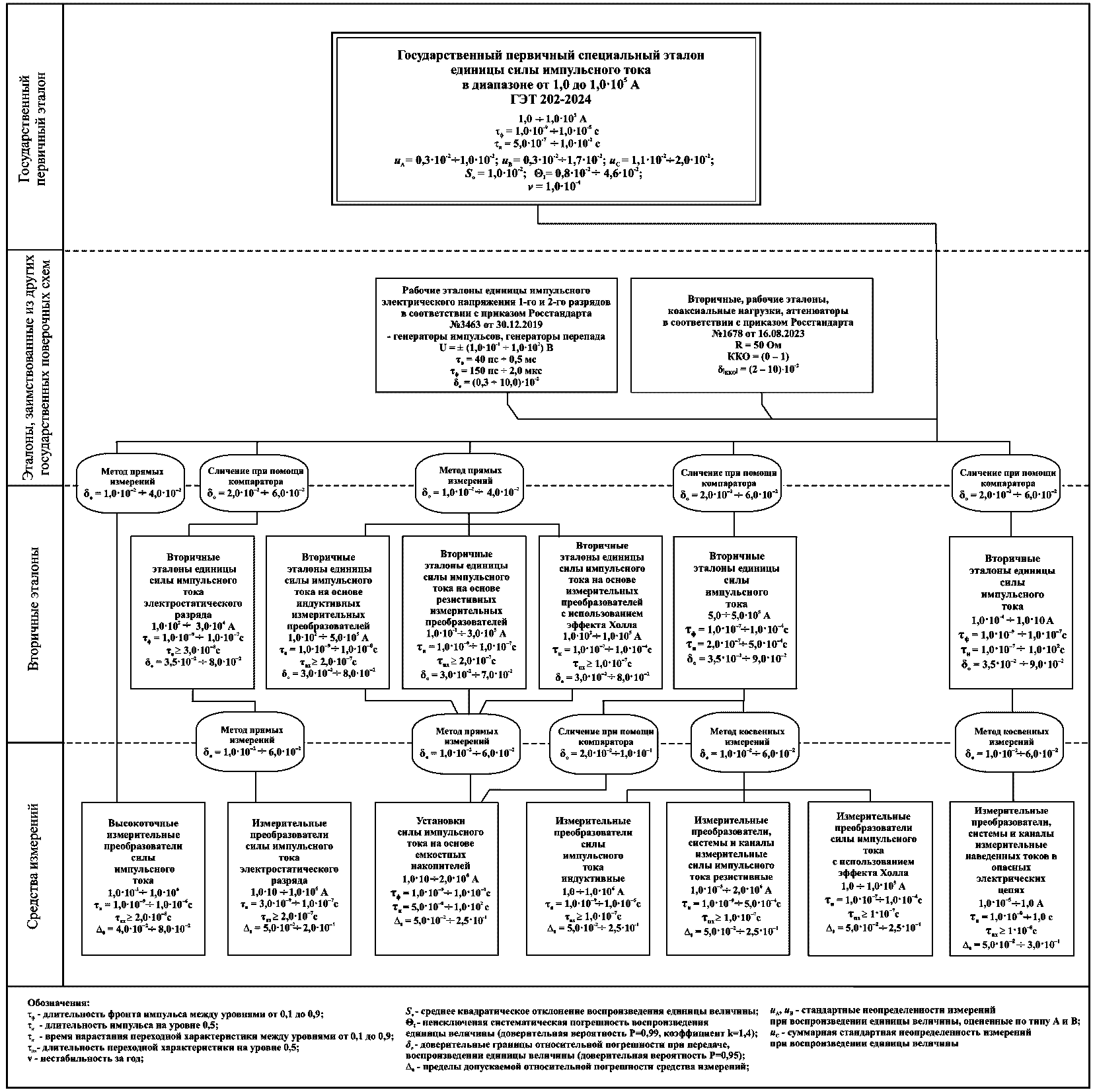

1.2 Графическая часть государственной поверочной схемы для средств измерений силы импульсного тока представлена в приложении А.

2.1 Государственный первичный специальный эталон единицы силы импульсного тока в диапазоне от 1,0 до 1,0·10⁵ А (далее - ГПСЭ) включает в себя:

трансформатор импульсов тока большой амплитуды с токосъемными выводами;

генератор высоковольтных импульсов ГВИ с токосъемными выводами и разрядным сопротивлением;

комплект генераторов импульсов напряжения экспоненциальной и ступенчатой формы;

устройства поглощения импульсов силы тока малой и большой длительностей;

токосъемный модуль;

контрольные измерительные преобразователи силы импульсного тока и токовые шунты.

2.2 Диапазон значений силы импульсного тока, воспроизводимых ГПСЭ, составляет от 1,0 до 1,0·10⁵ А.

Диапазон длительности фронта воспроизводимых значений силы импульсного тока между уровнями от 0,1 до 0,9 от установившегося значения амплитуды составляет от 1,0·10^-9 до 1,0·10^-5 с.

Диапазон длительности импульсов воспроизводимых значений силы импульсного тока на уровне 0,5 и постоянной времени спада импульсов на уровне 0,37 от установившегося значения амплитуды составляет от 5,0·10^-7 до 1,0·10^-2 с.

2.3 ГПСЭ обеспечивает воспроизведение единиц силы импульсного тока со средним квадратическим отклонением результата измерений S_о (в относительном виде) не более 1,0·10^-2 при импульсах экспоненциальной и ступенчатой формы при 10 независимых наблюдениях.

Доверительные границы неисключенной систематической погрешности воспроизведения единицы силы импульсного тока (в относительном виде, доверительная вероятность P = 0,99, коэффициент k = 1,4) при импульсах экспоненциальной и ступенчатой формы составляют от 0,8·10^-2 до 4,6·10^-2.

Стандартные неопределенности u_A, u_B измерений (в относительном виде) при воспроизведении единицы силы импульсного тока:

оцененная по типу A u_A составляет от 0,3·10^-2 до 1,0·10^-2;

оцененная по типу B u_B составляет от 0,3·10^-2 до 1,7·10^-2.

Суммарная стандартная неопределенность u_C измерений (в относительном виде) при воспроизведении единицы силы импульсного тока составляет от 1,1·10^-2 до 2,0·10^-2.

Нестабильность ГПСЭ за год составляет 1,0·10^-4.

2.4 ГПСЭ применяют для передачи единиц величин вторичным (рабочим) эталонам и высокоточным средствам измерений методом прямых измерений или сличением при помощи компаратора. Доверительные границы относительной погрешности при передаче единиц величин при доверительной вероятности 0,95 (P = 0,95, k = 1,1) составляют от 1,0·10^-2 до 6,0·10^-2.

3.1 В качестве эталонов, заимствованных из других государственных поверочных схем, применяют:

рабочие эталоны единицы импульсного электрического напряжения 1 и 2 разрядов (генераторы импульсов, генераторы перепада) в диапазоне от 0,1 до 100,0 В, с длительностью импульса от 40 пс до 0,5 мс, длительностью фронта импульсов от 150 пс до 2 мкс, пределами допускаемой относительной погрешности от 0,3 до 10,0% в соответствии с приказом Росстандарта от 30.12.2019 N 3463;

вторичные, рабочие эталоны, средства измерений единицы волнового сопротивления в коаксиальных трактах (коаксиальные нагрузки, аттенюаторы) с номинальным значением сопротивления 50 Ом, комплексным коэффициентом отражения 0, доверительными границами погрешности оценки измерений величины комплексного коэффициента отражения (по модулю) в соответствии с приказом Росстандарта от 16.08.2023 N 1678.

4.1 В качестве вторичных эталонов единицы силы импульсного тока применяют:

а) вторичные эталоны единицы силы импульсного тока электростатического разряда в диапазоне от 1,0·10² до 3,0·10⁴ А, длительностью фронта импульсов от 1,0·10^-9 до 1,0·10^-7 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью импульсов более 3,0·10^-8 с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,5·10^-2 до 8,0·10^-2.

б) вторичные эталоны силы импульсного тока на основе индуктивных измерительных преобразователей в диапазоне от 1,0·10² до 5,0·10⁵ А, временем нарастания переходной характеристики от 1,0·10^-9 до 1,0·10^-6 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <1>, длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,0·10^-2 до 8,0·10^-2;

--------------------------------

<1> Передача единицы осуществляется в установившемся режиме не менее, чем через 1,5 нс после начала импульса.

в) вторичные эталоны силы импульсного тока на основе резистивных измерительных преобразователей в диапазоне от 1,0·10^-1 до 3,0·10⁵ А, временем нарастания переходной характеристики от 1,0·10^-9 до 1,0·10^-7 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <1>, длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,0·10^-2 до 7,0·10^-2;

г) вторичные эталоны силы импульсного тока на основе измерительных преобразователей с использованием эффекта Холла в диапазоне от 1,0·10² до 1,0·10⁵ А, временем нарастания переходной характеристики от 1,0·10^-7 до 1,0·10^-4 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,0·10^-2 до 8,0·10^-2;

д) вторичные эталоны единицы силы импульсного тока в диапазоне от 5,0 до 5,0·10⁵ А, длительностью фронта импульсов от 1,0·10^-7 до 1,0·10^-4 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью импульсов от 2,0·10^-7 до 5,0·10^-4 с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,5·10^-2 до 9,0·10^-2;

е) вторичные эталоны единицы силы импульсного тока в диапазоне от 1,0·10^-4 до 1,0·10 А, длительностью фронта импульсов от 1,0·10^-9 до 1,0·10^-7 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью импульсов от 1,0·10^-7 до 1,0·10² с на уровне 0,5 от установившегося значения амплитуды и доверительными границами суммарной относительной погрешности воспроизводимой единицы величины (доверительная вероятность P = 0,95) от 3,5·10^-2 до 9,0·10^-2.

4.2 Вторичные эталоны применяют для поверки средств измерений методом прямых измерений, сличением при помощи компаратора или методом косвенных измерений. Доверительные границы относительной погрешности при передаче единиц величин при доверительной вероятности 0,95 (P = 0,95, k = 1,1) составляют от 1,0·10^-2 до 1,0·10^-1 при 10 независимых наблюдениях.

5.1 В качестве средств измерений применяют:

а) высокоточные измерительные преобразователи силы импульсного тока в диапазоне от 1,0·10^-3 до 1,0·10⁶ А, временем нарастания переходной характеристики от 1,0·10^-9 до 1,0·10^-6 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <2>, длительностью переходной характеристики более 2,0·10^-8 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 4,0·10^-2 до 8,0·10^-2;

--------------------------------

<2> Передача единицы осуществляется в установившемся режиме не менее, чем через 1,5 нс после начала импульса.

б) измерительные преобразователи силы импульсного тока электростатического разряда в диапазоне от 1,0·10 до 1,0·10⁶ А, временем нарастания переходной характеристики от 3,0·10^-9 до 1,0·10^-7 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью переходной характеристики более 2,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 2,0·10^-1;

в) установки силы импульсного тока на основе емкостных накопителей в диапазоне от 1,0·10 до 2,0·10⁶ А, длительностью фронта импульсов от 1,0·10^-9 до 1,0·10^-1 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью импульсов от 5,0·10^-8 до 1,0·10² с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 2,5·10^-1;

г) измерительные преобразователи силы импульсного тока индуктивные в диапазоне от 1,0 до 1,0·10⁶ А, временем нарастания переходной характеристики от 1,0·10^-9 до 1,0·10^-5 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <3>, длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 2,5·10^-1;

д) измерительные преобразователи, системы и каналы измерительные силы импульсного тока резистивные в диапазоне от 1,0·10^-3 до 2,0·10⁶ А, временем нарастания переходной характеристики от 1,0·10^-9 до 5,0·10^-4 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <3>, длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 2,5·10^-1;

е) измерительные преобразователи силы импульсного тока с использованием эффекта Холла в диапазоне от 1,0 до 1,0·10⁵ А, временем нарастания переходной характеристики от 1,0·10^-7 до 1,0·10^-4 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, длительностью переходной характеристики более 1,0·10^-7 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 2,5·10^-1;

ж) измерительные преобразователи, системы и каналы измерительные наведенных токов в опасных электрических цепях в диапазоне от 1,0·10^-5 до 1,0 А, временем нарастания переходной характеристики от 1,0·10^-9 до 1,0 с между уровнями от 0,1 до 0,9 от установившегося значения амплитуды <3>, длительностью переходной характеристики более 1,0·10^-8 с на уровне 0,5 от установившегося значения амплитуды и пределами допускаемой относительной погрешности от 5,0·10^-2 до 3,0·10^-1.

--------------------------------

<3> Передача единицы осуществляется в установившемся режиме не менее, чем через 1,5 нс после начала импульса.
