"Государственная поверочная схема для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц"
(утв. Приказом Росстандарта от 05.08.2024 N 1796)

Настоящая государственная поверочная схема (далее - ГПС) распространяется на средства измерений (далее - СИ) комплексного коэффициента отражения (далее - ККО или S_ii) и комплексного коэффициента передачи (далее - ККП или S_ji) <1> в волноводных трактах <2> в диапазоне частот от 2,14 до 178,4 ГГц.

--------------------------------

<1> Примечание - S_ii и S_ji - обозначения для ККО и ККП как элементов матрицы рассеяния, где i и j - порядковые номера строк и столбцов матрицы рассеяния.

<2> Примечание - здесь и далее под словосочетанием "волноводные тракты" следует понимать прямоугольные волноводные тракты.

ГПС устанавливает порядок передачи единиц ККО и ККП - безразмерных величин, выражаемых в относительных единицах, от государственного первичного эталона единиц комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах (Таблица 1) в диапазоне частот от 2,14 до 178,4 ГГц (далее - ГПЭ) с помощью вторичных и рабочих эталонов СИ с указанием погрешности и основных методов передачи.

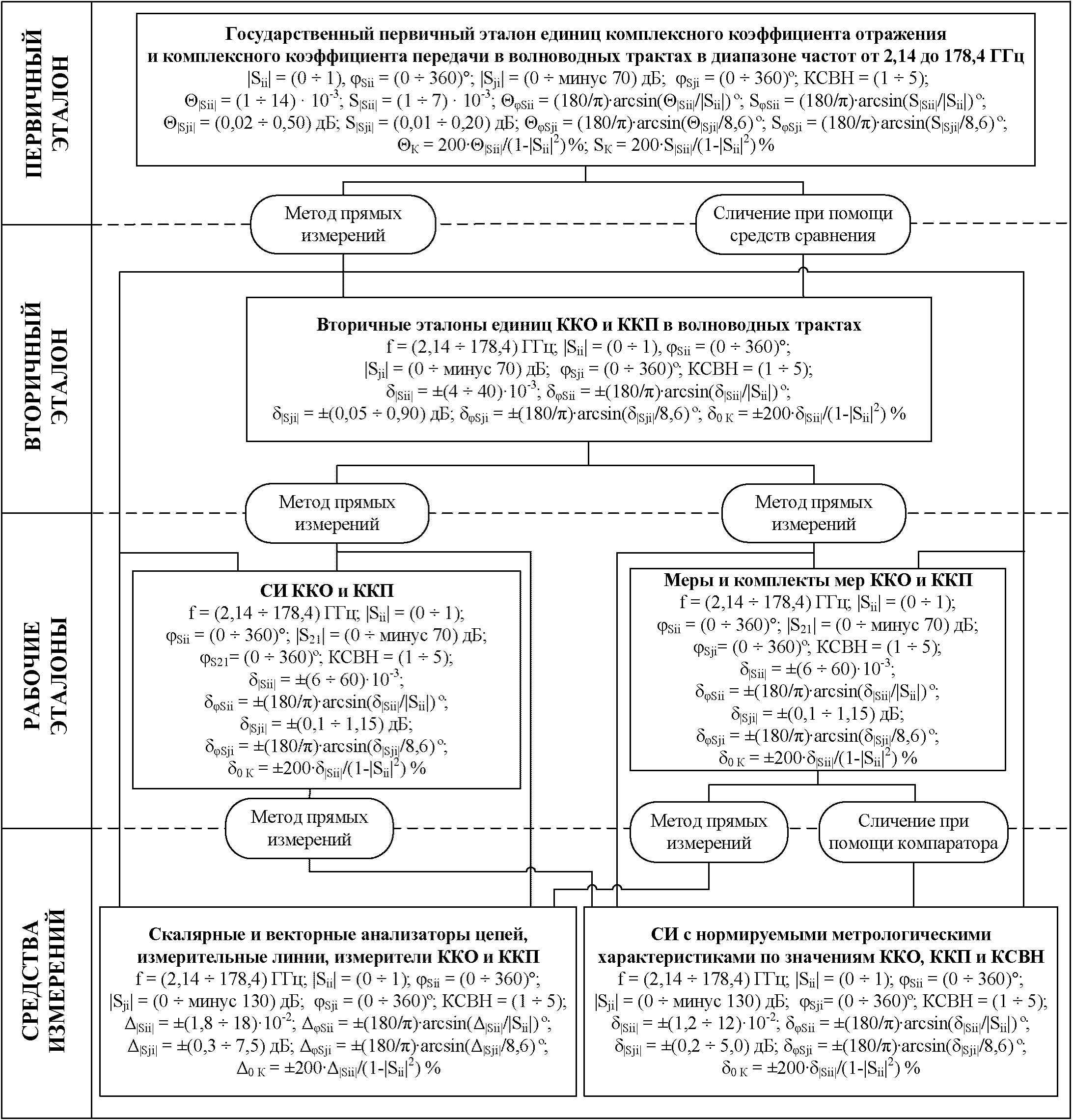

Графическая часть ГПС для СИ ККО и ККП электромагнитных колебаний в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц представлена в приложении А.

В настоящем документе использованы нормативные ссылки на следующие стандарты <3>:

--------------------------------

<3> Примечание - при использовании настоящего документа целесообразно проверить действие ссылочных документов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет. Если ссылочный документ заменен (изменен), то при использовании настоящего документа следует руководствоваться замещающим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

ГОСТ 24204-80 Единица децибел для измерений уровней, затуханий и усилений в технике проводной связи

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ Р МЭК 60027-3-2016 Государственная система обеспечения единства измерений. Обозначения буквенные, применяемые в электротехнике. Часть 3. Логарифмические и относительные величины и единицы измерений

ГОСТ 8.381-2009 Государственная система обеспечения единства измерений. Эталоны. Способы выражения точности

ГОСТ 18238-72 Линии передачи сверхвысоких частот. Термины и определения

ГОСТ 23221-78 Модули СВЧ, блоки СВЧ. Термины, определения и буквенные обозначения

ГОСТ 8.061-80 Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение

ГОСТ Р 8.885-2024. Государственная система обеспечения единства измерений. Эталоны. Основные положения.

3.1.1 ГПЭ состоит из следующих технических средств:

комплект средств воспроизведения ККО и ККП;

установка компарирующая волноводная в диапазоне частот от 2,14 до 37,5 ГГц;

установка компарирующая волноводная в диапазоне частот от 37,5 до 178,4 ГГц;

комплект нагрузок волноводных;

комплект калибровочных мер;

комплект СИ геометрических величин;

устройство управления, хранения и обработки измерительной информации;

система кондиционирования и термостатирования.

Воспроизведение единиц ККО и ККП в волноводных трактах на ГПЭ осуществляется с помощью мер из состава комплекта средств воспроизведения единиц ККО и ККП и установок компарирующих.

При воспроизведении единиц ККО и ККП прослеживаемость обеспечивается к государственным первичным эталонам единиц: частоты (ГЭТ 1), длины (ГЭТ 2) и ослабления (ГЭТ 193).

3.1.2 ГПЭ обеспечивает воспроизведение единиц ККО и ККП в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.

3.1.3 ГПЭ применяют для передачи единиц ККО и ККП вторичным эталонам методом сличения при помощи средств сравнения и мерам ККО и ККП из состава вторичных эталонов методом прямых измерений, рабочим эталонам и СИ методом прямых измерений. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП.

Метрологические характеристики ГПЭ приведены в таблице 2.

--------------------------------

<4> Примечание - здесь и далее расчет проводить для значений аргумента функции арксинус <= 0,7.

3.2.1 В качестве вторичных эталонов применяются установки для измерений ККО и ККП в волноводных трактах, состоящие из компаратора и комплектов мер ККО и ККП.

3.2.2 Эталоны обеспечивают передачу единиц ККО и ККП в диапазонах значений:

от 0 до 1 для модуля ККО;

от 0 до 360° для фазы ККО;

от 0 до минус 70 дБ для модуля ККП;

от 0 до 360° для фазы ККП;

от 1 до 5 для КСВН.

3.2.3 Доверительные границы суммарной погрешности вторичных эталонов при доверительной вероятности 0,95 составляют:

- для модуля ККО;

- для фазы ККО <5>;

- для модуля ККП;

- для фазы ККП <6>.

- для КСВН <7>.

--------------------------------

<5> Примечание - для фазы ККО доверительные границы суммарной погрешности рекомендуется определять с использованием формулы (единица измерения - градус).

<6> Примечание - для фазы ККП доверительные границы суммарной погрешности рекомендуется определять с использованием формулы (единица измерения - градус).

<7> Примечание - для значений КСВН доверительные границы суммарной погрешности рекомендуется определять с использованием формулы (значение выражается в %).

3.2.4 Вторичные эталоны применяют для передачи единиц ККО и ККП рабочим эталонам, СИ методом прямых измерений. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП.

3.3.1 В качестве рабочих эталонов применяются СИ ККО и ККП, меры и комплекты мер ККО и ККП.

3.3.2 Рабочие эталоны обеспечивают передачу единиц ККО и ККП в диапазонах значений:

от 0 до 1 для модуля ККО;

от 0 до 360° для фазы ККО;

от 0 до минус 70 дБ для модуля ККП;

от 0 до 360° для фазы ККП;

от 1 до 5 для КСВН.

3.3.3 Доверительные границы погрешности рабочих эталонов при доверительной вероятности 0,95 составляют:

- для модуля ККО (Таблица 3);

- для фазы ККО <8>;

- для модуля ККП (Таблица 4);

- для фазы ККП <9>;

- для КСВН <10>.

--------------------------------

<8> Примечание - для фазы ККО границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (единица измерения - градус).

<9> Примечание - для фазы ККП границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (единица измерения - градус).

<10> Примечание - для значений КСВН границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (значение выражается в %).

3.3.4 Рабочие эталоны применяют для передачи единиц ККО и ККП СИ методом прямых измерений или методом сличения при помощи компаратора. Соотношение показателей точности рабочих эталонов и СИ должно быть не более 1:2. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП. Допускается при поверке средств измерений по ККП менее минус 70 дБ использовать каскадное соединение мер ККП.

3.3.5 Допускается передача единицы модуля ККП при помощи:

рабочих эталонов, аттестованных по ГПС для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц,

рабочих эталонов отношения значений мощности по ГПС для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц.

4.1 В качестве СИ применяются скалярные и векторные анализаторы цепей, измерительные линии, измерители ККО и ККП, СИ с нормируемыми метрологическими характеристиками по значениям ККО, ККП и КСВН.

4.2 СИ обеспечивают измерения единиц ККО и ККП в диапазонах значений:

от 0 до 1 для модуля ККО;

от 0 до 360° для фазы ККО;

от 0 до минус 130 дБ для модуля ККП;

от 0 до 360° для фазы ККП;

от 1 до 5 для КСВН.

4.3 Пределы допускаемой погрешности скалярных и векторных анализаторов цепей, измерительных линий, измерителей ККО и ККП:

- для модуля ККО;

- для фазы ККО <11>;

- для модуля ККП;

- для фазы ККП <12>;

- для КСВН <13>.

--------------------------------

<11> Примечание - для фазы ККО пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы (единица измерения - градус).

<12> Примечание - для фазы ККП пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы (единица измерения - градус).

<13> Примечание - для КСВН пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы (значение выражается в %).

4.4 Доверительные границы погрешности измерений ККО и ККП при доверительной вероятности 0,95:

- для модуля ККО;

- для фазы ККО <14>;

- для модуля ККП;

- для фазы ККП <15>;

- для КСВН <16>.

--------------------------------

<14> Примечание - доверительные границы погрешности измерений фазы ККО при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (единица измерения - градус).

<15> Примечание - доверительные границы погрешности измерений фазы ККП при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (единица измерения - градус).

<16> Примечание - доверительные границы погрешности измерений КСВН при доверительной вероятности 0,95 рекомендуется определять с использованием формулы (значение выражается в %).
