Название документа
"Государственная поверочная схема для средств измерений твердости по шкалам Виккерса и шкалам Кнупа"
(утв. Приказом Росстандарта от 14.08.2024 N 1898)

"Государственная поверочная схема для средств измерений твердости по шкалам Виккерса и шкалам Кнупа"
(утв. Приказом Росстандарта от 14.08.2024 N 1898)


Утверждена
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2024 г. N 1898
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА
И ШКАЛАМ КНУПА
1. Область применения
1.1 Настоящий документ распространяется на Государственную поверочную схему для средств измерений твердости по шкалам Виккерса и шкалам Кнупа (HV, HK) (далее - ГПС), определяющую порядок передачи чисел твердости от Государственного первичного эталона твердости по шкалам Виккерса и шкалам Кнупа ГЭТ 31-2024 (далее - ГПЭ) средствам измерений при помощи рабочих эталонов.

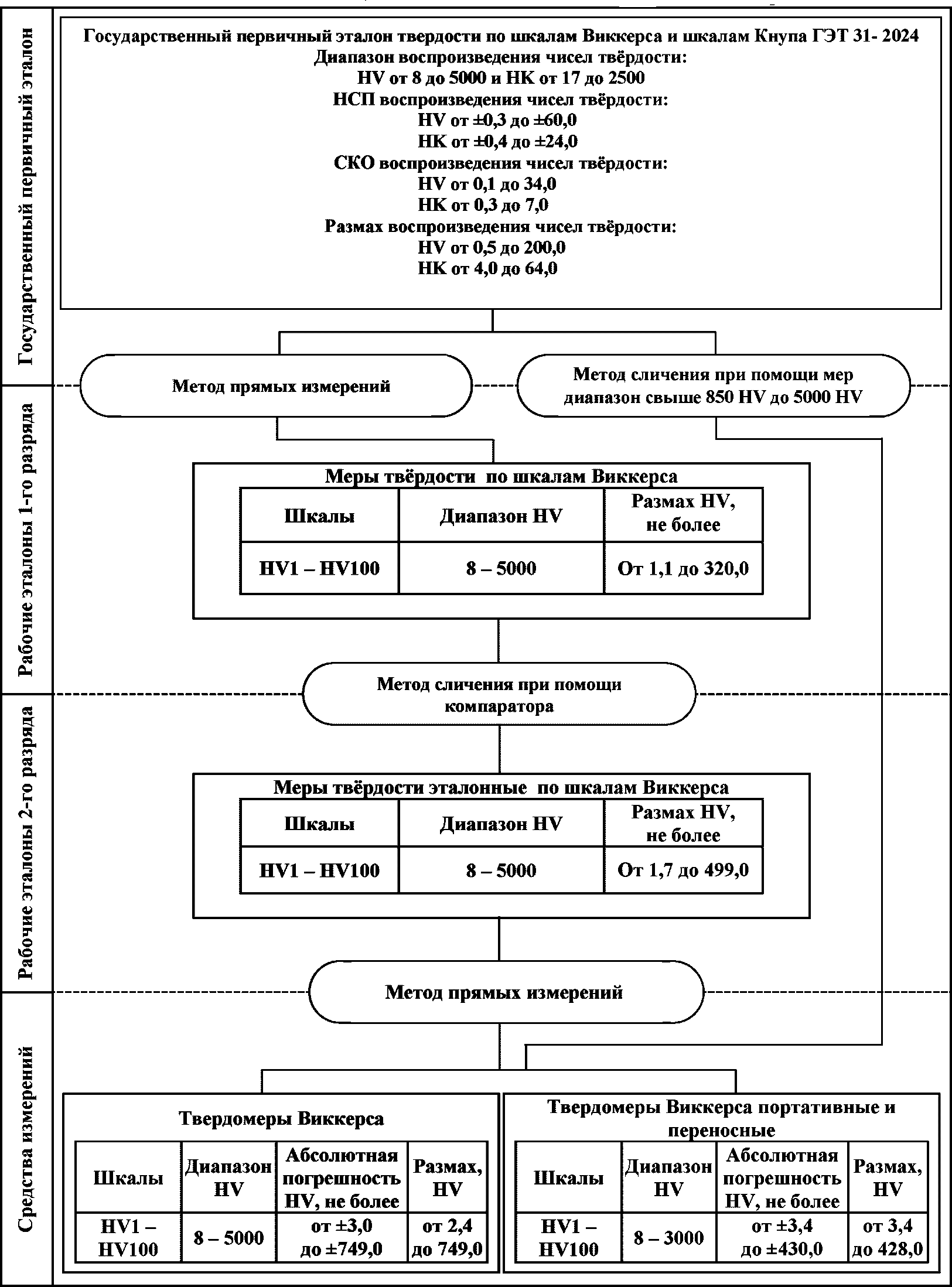

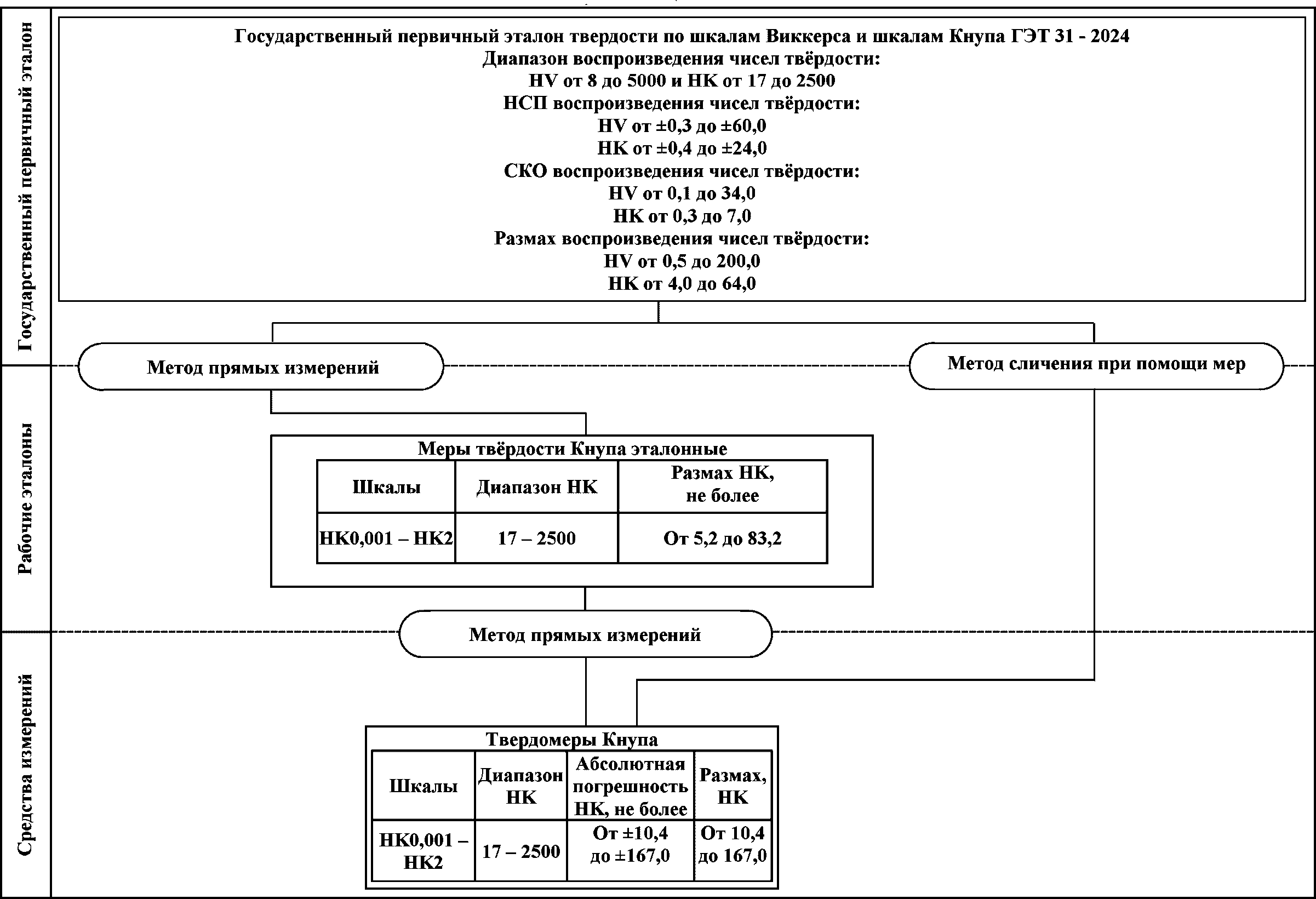

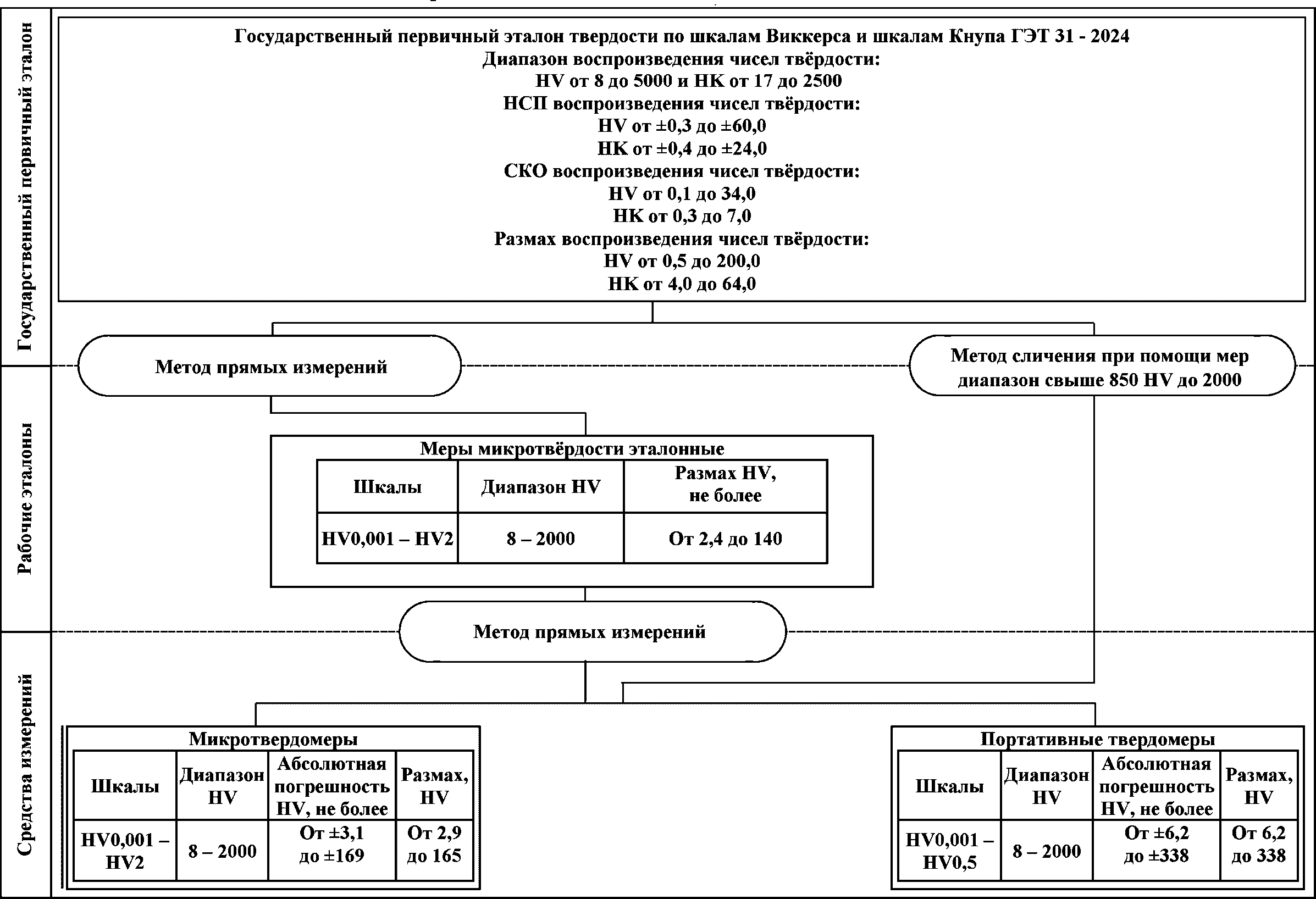

1.2 Графическая часть государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа представлена в Приложении А (часть 1, часть 2, часть 3).
2. Нормативные ссылки
2.1 В настоящем документе использованы нормативные ссылки на следующие документы:
ГОСТ 2999-75 "Металлы и сплавы. Метод измерения твердости по Виккерсу";
ГОСТ Р ИСО 6507-1-2007 "Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения";
ГОСТ Р ИСО 4545-1-2015 "Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытаний";
ГОСТ Р 8.977-2019 "ГСИ. Меры твердости эталонные. Методика поверки";
МИ 3605-18 "ГСИ. Классификация наименований стационарных твердомеров".
2.2 При использовании настоящего документа целесообразно проверять действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети "Интернет" или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный документ заменен (изменен), то при использовании настоящего документа следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем документе применены следующие термины с соответствующими определениями.
Метод измерения твердости по шкалам Виккерса заключается во вдавливании алмазной пирамиды с квадратным основанием в образец под действием прикладываемого усилия и в определении диагоналей восстановленного отпечатка. Среднее арифметическое значение диагонали пересчитывается в число твердости Виккерса по формуле, приведенной в ГОСТ 2999 и ГОСТ Р ИСО 6507-1.
Метод измерения твердости по шкалам Кнупа заключается во вдавливании алмазной пирамиды с ромбическим основанием в образец под действием прикладываемого усилия и в определении большей диагонали восстановленного отпечатка. Значение диагонали по формуле, приведенной в ГОСТ Р ИСО 4545-1, пересчитывается в число твердости Кнупа.
Размах чисел твердости меры твердости - разность между максимальным и минимальным значениями чисел твердости при поверке меры твердости. Измерения проводятся равномерно, по всей поверхности меры твердости.
Размах воспроизведения чисел твердости по шкалам Виккерса (по шкалам Кнупа) - разность между максимальным и минимальным значениями, полученными при воспроизведении чисел твердости Виккерса (Кнупа) ГПЭ. При этом, места внедрения наконечника в меру твердости находятся на минимально допустимом расстоянии друг от друга. Размах воспроизведения чисел твердости определяется по результатам 5 (пяти) воспроизведений.
Размах показаний твердомеров - разность между максимальным и минимальным значениями, полученными при измерениях твердомером на мере твердости. При этом, измерения проводятся на минимально допустимом расстоянии друг от друга. Размах показаний твердомеров вычисляется по результатам 5 (пяти) измерений.
Медиана чисел твердости - значение, попадающее на среднее место ряда результатов измерений, расположенных в порядке возрастания чисел твердости при нечетном числе измерений, или среднее арифметическое двух значений, попадающих на средние места ряда, расположенных в порядке возрастания чисел твердости при четном числе измерений.
Твердомеры переносные - твердомеры, применяемые для измерений твердости по методу Виккерса по ГОСТ 2999. Реализуемые шкалы твердости HV5, HV10, HV30. Конструкция твердомеров позволяет перемещать их вдоль или вокруг изделия и обеспечивает возможность измерения твердости поверхностей, повернутых относительно горизонтальной плоскости на угол не более 30°.
Твердомеры портативные - твердомеры, применяемые для измерений твердости по шкалам Виккерса, с использованием методов, отличных от ГОСТ 2999, ГОСТ Р ИСО 6507-1. Конструкция твердомеров позволяет перемещать их вдоль и вокруг изделия и проводить измерения твердости поверхностей в различных положениях.
4. Государственный первичный эталон
4.1 ГПЭ предназначен для воспроизведения чисел твердости Виккерса и чисел твердости Кнупа и передачи их средствам измерений при помощи рабочих эталонов с целью обеспечения единства измерений.
4.2 ГПЭ включает в себя следующие средства измерений:
стационарный прибор непосредственного нагружения ТПО-2;
стационарный прибор непосредственного нагружения HWMMT-X7;
эталонная установка для воспроизведения шкал твердости Кнупа и Виккерса;
меры твердости Виккерса;
меры твердости Кнупа.
4.3 Шкалы и диапазоны чисел твердости, воспроизводимые ГПЭ, приведены в таблицах 1 и 2.
Таблица 1
Шкалы и диапазоны чисел твердости Виккерса
Обозначение шкал
Числа твердости
HV0,001; HV0,002; HV0,005; HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV50; HV100
8 - 2000
HV1; HV2; HV3; HV5; HV10; HV20; HV30
8 - 5000
Таблица 2
Шкалы и диапазоны чисел твердости Кнупа
Обозначение шкал
Числа твердости
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
17 - 350
HK0,025; HK0,05
17 - 650
HK0,1; HK0,2; HK0,3
17 - 2000
HK0,5; HK1; HK2
17 - 2500
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с средним квадратическим отклонением (далее - СКО) результата 5 измерений, не превышающим значения, указанные в таблице 3.
Таблица 3
Максимальные значения СКО воспроизведения чисел твердости
по шкалам Виккерса
Шкалы твердости
Диапазон чисел твердости HV
СКО результата
5 измерений HV
HV0,001; HV0,002; HV0,005
от 8 до 75 включ.
0,3
св. 75 до 125 включ.
0,7
св. 125 до 250 включ.
0,7
св. 250 до 350 включ.
1,6
св. 350 до 550 включ.
2,3
св. 550 до 750 включ.
2,6
св. 750 до 850 включ.
4,6
св. 850 до 1000 включ.
7,5
св. 1000 до 2000 включ.
14,0
HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5
от 8 до 75 включ.
0,2
св. 75 до 125 включ.
0,3
св. 125 до 250 включ.
0,4
св. 250 до 350 включ.
0,7
св. 350 до 550 включ.
0,8
HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5
св. 550 до 750 включ.
1,3
св. 750 до 850 включ.
1,4
св. 850 до 1000 включ.
2,9
св. 1000 до 2000 включ.
5,5
HV1; HV2; HV3; HV5; HV10; HV20; HV30
от 8 до 125 включ.
0,1
св. 125 до 250 включ.
0,2
св. 250 до 350 включ.
0,2
св. 350 до 550 включ.
0,4
св. 550 до 750 включ.
0,7
св. 750 до 850 включ.
0,7
св. 850 до 1000 включ.
1,4
св. 1000 до 2000 включ.
3,1
св. 2000 до 3000 включ.
9,3
св. 3000 до 4000 включ.
21,0
св. 4000 до 5000 включ.
34,0
HV50; HV100
от 8 до 125 включ.
0,1
св. 125 до 250 включ.
0,1
св. 250 до 350 включ.
0,2
св. 350 до 550 включ.
0,3
св. 550 до 750 включ.
0,5
св. 750 до 850 включ.
0,6
св. 850 до 1000 включ.
1,3
св. 1000 до 2000 включ.
3,0
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с средним квадратическим отклонением результата 5 измерений, не превышающим значения, указанные в таблице 4.
Таблица 4
Максимальные значения СКО воспроизведения чисел твердости
по шкалам Кнупа
Шкалы твердости
Диапазон чисел твердости HK
СКО результата
5 измерений HK
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
от 17 до 150 включ.
0,7
св. 150 до 350 включ.
2,2
HK0,025; HK0,05
от 17 до 150 включ.
0,8
св. 150 до 350 включ.
1,7
св. 350 до 650 включ.
2,6
HK0,1; HK0,2; HK0,3
от 17 до 150 включ.
0,7
св. 150 до 350 включ.
1,8
св. 350 до 650 включ.
2,7
св. 650 до 800 включ.
3,0
св. 800 до 1000 включ.
4,0
св. 1000 до 1500 включ.
6,0
св. 1500 до 2000 включ.
7,0
HK0,5; HK1; HK2
от 17 до 150 включ.
0,3
св. 150 до 350 включ.
0,5
св. 350 до 650 включ.
1,0
св. 650 до 800 включ.
2,0
св. 800 до 1000 включ.
2,5
св. 1000 до 1500 включ.
5,0
св. 1500 до 2000 включ.
6,0
св. 2000 до 2500 включ.
7,0
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с неисключенной систематической погрешностью (далее - НСП), не превышающей значения из таблицы 5.
Таблица 5
Границы НСП воспроизведения чисел твердости
по шкалам Виккерса
Шкалы твердости
Диапазон чисел твердости HV
Границы НСП воспроизведения чисел твердости по шкалам Виккерса HV (+/-)
HV0,001;
HV0,002;
HV0,005
от 8 до 75 включ.
0,6
св. 75 до 125 включ.
5,3
св. 125 до 250 включ.
8,0
св. 250 до 850 включ.
9,0
св. 850 до 1000 включ.
33,0
св. 1000 до 2000 включ.
60,0
HV0,01;
HV0,015;
HV0,02;
HV0,025;
HV0,05;
HV0,1;
HV0,2;
HV0,3;
HV0,5
от 8 до 75 включ.
0,5
св. 75 до 125 включ.
1,6
св. 125 до 250 включ.
2,5
св. 250 до 350 включ.
3,5
св. 350 до 550 включ.
6,0
св. 550 до 750 включ.
7,5
св. 750 до 850 включ.
9,0
св. 850 до 1000 включ.
13,0
св. 1000 до 2000 включ.
20,0
HV1;
HV2;
HV3;
HV5;
HV10;
HV20;
HV30
от 8 до 75 включ.
0,4
св. 75 до 125 включ.
1,0
св. 125 до 250 включ.
1,4
св. 250 до 350 включ.
2,0
св. 350 до 550 включ.
4,0
св. 550 до 750 включ.
5,5
св. 750 до 850 включ.
7,0
св. 850 до 1000 включ.
11,0
св. 1000 до 2000 включ.
17,0
св. 2000 до 3000 включ.
28,0
св. 3000 до 4000 включ.
43,0
св. 4000 до 5000 включ.
60,0
HV50;
HV100
от 8 до 75 включ.
0,3
св. 75 до 125 включ.
1,0
св. 125 до 250 включ.
1,4
св. 250 до 350 включ.
2,0
св. 350 до 550 включ.
4,0
св. 550 до 750 включ.
5,5
св. 750 до 850 включ.
7,0
св. 850 до 1000 включ.
11,0
св. 1000 до 2000 включ.
17,0
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с неисключенной систематической погрешностью, не превышающей значения из таблицы 6.
Таблица 6
Границы НСП воспроизведения чисел твердости по шкалам Кнупа
Шкалы твердости
Диапазон чисел твердости HK
Границы НСП воспроизведения чисел твердости по шкалам Кнупа HK (+/-)
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
от 17 до 150 включ.
0,4
св. 150 до 350 включ.
16,0
HK0,025; HK0,05
от 17 до 150 включ.
1,5
св. 150 до 350 включ.
4,0
св. 350 до 650 включ.
7,0
HK0,1; HK0,2; HK0,3
от 17 до 150 включ.
0,9
св. 150 до 350 включ.
3,0
св. 350 до 650 включ.
5,3
св. 650 до 800 включ.
7,0
св. 800 до 1000 включ.
9,3
св. 1000 до 1500 включ.
16,0
св. 1500 до 2000 включ.
24,0
HK0,5; HK1; HK2
от 17 до 150 включ.
0,9
св. 150 до 350 включ.
2,1
св. 350 до 650 включ.
4,1
св. 650 до 800 включ.
5,1
св. 800 до 1000 включ.
6,5
св. 1000 до 1500 включ.
11,0
св. 1500 до 2000 включ.
15,0
св. 2000 до 2500 включ.
20,0
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с размахом, не превышающим значения из таблицы 7.
Таблица 7
Размах воспроизведения чисел твердости по шкалам Виккерса
Шкалы твердости
Диапазон чисел твердости HV
Размах воспроизведения чисел твердости по шкалам Виккерса HV, не более
HV0,001;
HV0,002;
HV0,005
от 8 до 125 включ.
2,5
св. 125 до 250 включ.
5,0
св. 250 до 550 включ.
13,0
св. 550 до 850 включ.
16,0
св. 850 до 1000 включ.
42,0
св. 1000 до 2000 включ.
80,0
HV0,01;
HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5
от 8 до 125 включ.
1,1
св. 125 до 250 включ.
2,2
св. 250 до 350 включ.
3,8
св. 350 до 550 включ.
5,0
св. 550 до 750 включ.
6,5
св. 750 до 850 включ.
8,0
св. 850 до 1000 включ.
16,0
св. 1000 до 2000 включ.
30,0
HV1; HV2;
HV3; HV5;
HV10; HV20; HV30
от 8 до 125 включ.
0,5
св. 125 до 250 включ.
1,0
св. 250 до 350 включ.
1,5
св. 350 до 550 включ.
2,0
св. 550 до 750 включ.
3,0
св. 750 до 850 включ.
4,0
св. 850 до 1000 включ.
8,0
св. 1000 до 2000 включ.
20,0
св. 2000 до 3000 включ.
50,0
св. 3000 до 4000 включ.
120,0
св. 4000 до 5000 включ.
200,0
HV50; HV100
от 8 до 125 включ.
0,5
св. 125 до 250 включ.
1,0
св. 250 до 350 включ.
1,5
св. 350 до 550 включ.
2,0
св. 550 до 750 включ.
3,0
св. 750 до 850 включ.
4,0
св. 850 до 1000 включ.
8,0
св. 1000 до 1500 включ.
13,0
св. 1500 до 2000 включ.
20,0
ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с размахом, не превышающим значения из таблицы 8.
Таблица 8
Размах воспроизведения чисел твердости по шкалам Кнупа
Шкалы твердости
Диапазон чисел твердости HK
Размах воспроизведения чисел твердости по шкалам Кнупа HK, не более
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
от 17 до 150 включ.
4,0
св 150 до 350 включ.
12,0
HK0,025; HK0,05
от 17 до 150 включ.
5,0
св 150 до 350 включ.
10,0
св. 350 до 650 включ.
15,0
HK0,1; HK0,2;
HK0,3
от 17 до 150 включ.
4,0
св 150 до 350 включ.
10,0
св. 350 до 650 включ.
15,0
св. 650 до 800 включ.
18,0
св. 800 до 1000 включ.
31,0
св. 1000 до 1500 включ.
50,0
св. 1500 до 2000 включ.
64,0
HK0,5; HK1; HK2
от 17 до 150 включ.
4,0
св. 150 до 350 включ.
10,0
св. 350 до 650 включ.
15,0
св. 650 до 800 включ.
17,0
св. 800 до 1000 включ.
25,0
св. 1000 до 1500 включ.
32,0
св. 1500 до 2000 включ.
44,0
св. 2000 до 2500 включ.
60,0
4.4 Шкалы твердости Виккерса и Кнупа являются шкалами порядка, поэтому СКО, НСП и неопределенность измерений при воспроизведении чисел твердости вычислены по модели линеаризации шкалы вблизи значений чисел.
4.5 ГПЭ применяют для передачи чисел твердости по шкалам Виккерса рабочим эталонам 1-го разряда и рабочим эталонам микротвердости методом прямых измерений. ГПЭ применяют для передачи чисел твердости по шкалам Виккерса средствам измерений методом сличения при помощи мер твердости в диапазоне чисел твердости HV свыше 850 до 5000.
ГПЭ применяют для передачи значений чисел твердости по шкалам Кнупа рабочим эталонам методом прямых измерений, а также средствам измерений методом сличений при помощи мер твердости.
Меры твердости из состава ГПЭ, используемые для передачи чисел твердости твердомерам Виккерса методом сличений, должны удовлетворять требованиям таблицы 9. Меры твердости, используемые для передачи чисел твердости микротвердомерам методом сличений, должны удовлетворять требованиям таблицы 11. Меры твердости из состава ГПЭ, используемые для передачи чисел твердости твердомерам Кнупа методом сличений, должны удовлетворять требованиям таблицы 12.
5. Рабочие эталоны
5.1 Рабочие эталоны 1-й части
5.1.1 Рабочие эталоны 1-го разряда
5.1.1.1 В качестве рабочих эталонов 1-го разряда применяют эталонные меры твердости с метрологическими характеристиками, приведенными в таблице 9. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.
Таблица 9
Размахи чисел твердости для рабочих эталонов 1-го разряда
и мер твердости из состава ГПЭ
Диапазон воспроизведения чисел твердости HV
Шкалы
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV20; HV30; HV50; HV100
1,1
HV3; HV5; HV10
1,5
HV1; HV2
2,4
Св. 75 до 125 включ.
HV20; HV30; HV50; HV100
1,3
HV3; HV5; HV10
2,5
HV1; HV2
4,0
Св. 125 до 250 включ.
HV20; HV30; HV50; HV100
2,5
HV3; HV5; HV10
5,0
HV1; HV2
7,0
Св. 250 до 350 включ.
HV20; HV30; HV50; HV100
3,5
HV3; HV5; HV10
7,0
HV1; HV2
10,5
Св. 350 до 525 включ.
HV20; HV30; HV50; HV100
5,3
HV3; HV5; HV10
10,5
HV1; HV2
15,5
Св. 525 до 650 включ.
HV20; HV30; HV50; HV100
6,5
HV3; HV5; HV10
12,4
HV1; HV2
18,2
Св. 650 до 750 включ.
HV20; HV30; HV50; HV100
7,5
HV3; HV5; HV10
14,3
HV1; HV2
21,0
Св. 750 до 850 включ.
HV20; HV30; HV50; HV100
8,5
HV3; HV5; HV10
13,0
HV1; HV2
25,5
Св. 850 до 1000 включ.
HV20; HV30; HV50; HV100
16,0
HV3; HV5; HV10
18,0
HV1; HV2
30,0
Св. 1000 до 1250 включ.
HV20; HV30; HV50; HV100
40,0
HV3; HV5; HV10
42,5
HV1; HV2
48,0
Св. 1250 до 1500 включ.
HV20; HV30; HV50; HV100
44,0
HV3; HV5; HV10
48,5
HV1; HV2
50,0
Св. 1500 до 1750 включ.
HV20; HV30; HV50; HV100
48,0
HV3; HV5; HV10
52,5
HV1; HV2
58,0
Св. 1750 до 2000 включ.
HV20; HV30; HV50; HV100
50,0
HV3; HV5; HV10
55,0
HV1; HV2
62,0
Св. 2000 до 3000 включ.
HV20; HV30
130,0
HV3; HV5; HV10
140,0
HV1; HV2
150,0
Св. 3000 до 4000 включ.
HV20; HV30
200,0
HV3; HV5; HV10
220,0
HV1; HV2
240,0
Св. 4000 до 5000 включ.
HV20; HV30
280,0
HV3; HV5; HV10
300,0
HV1; HV2
320,0
Размах чисел твердости рабочих эталонов 1-го разряда не должен превышать значений, указанных в таблице 9.
Рабочие эталоны 1-го разряда применяют для передачи значений чисел твердости Виккерса рабочим эталонам 2-го разряда методом сличения при помощи твердомера-компаратора, соответствующего требованиям п. 6.3 и Приложению А ГОСТ Р 8.977.
5.1.2 Рабочие эталоны 2-го разряда
5.1.2.1 В качестве рабочих эталонов 2-го разряда применяют эталонные меры твердости с метрологическими характеристиками, приведенными в таблице 10. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.
Таблица 10
Размахи чисел твердости для рабочих эталонов 2-го разряда
Диапазон воспроизведения чисел твердости HV
Шкалы
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV20; HV30; HV50; HV100
1,7
HV3; HV5; HV10
2,3
HV1; HV2
3,0
Св. 75 до 125 включ.
HV20; HV30; HV50; HV100
2,5
HV3; HV5; HV10
3,8
HV1; HV2
5,0
Св. 125 до 250 включ.
HV20; HV30; HV50; HV100
5,0
HV3; HV5; HV10
8,8
HV1; HV2
10,0
Св. 250 до 350 включ.
HV20; HV30; HV50; HV100
7,0
HV3; HV5; HV10
10,5
HV1; HV2
15,0
Св. 350 до 525 включ.
HV20; HV30; HV50; HV100
10,5
HV3; HV5; HV10
15,8
HV1; HV2
26,5
Св. 525 до 650 включ.
HV20; HV30; HV50; HV100
13,0
HV3; HV5; HV10
22,8
HV1; HV2
26,7
Св. 650 до 750 включ.
HV20; HV30; HV50; HV100
13,5
HV3; HV5; HV10
22,8
HV1; HV2
30,8
Св. 750 до 850 включ.
HV20; HV30; HV50; HV100
17,0
HV3; HV5; HV10
28,0
HV1; HV2
42,5
Св. 850 до 1000 включ.
HV20; HV30; HV50; HV100
20,0
HV3; HV5; HV10
32,0
HV1; HV2
50,0
Св. 1000 до 1250 включ.
HV20; HV30; HV50; HV100
48,0
HV3; HV5; HV10
51,0
HV1; HV2
72,0
Св. 1250 до 1500 включ.
HV20; HV30; HV50; HV100
52,8
HV3; HV5; HV10
58,2
HV1; HV2
82,5
Св. 1500 до 1750 включ.
HV20; HV30; HV50; HV100
57,6
HV3; HV5; HV10
63,0
HV1; HV2
95,7
Св. 1750 до 2000 включ.
HV20; HV30; HV50; HV100
60,0
HV3; HV5; HV10
82,5
HV1; HV2
112,0
Св. 2000 до 3000 включ.
HV20; HV30
208,0
HV3; HV5; HV10;
238,0
HV1; HV2
270,0
Св. 3000 до 4000 включ.
HV20; HV30
320,0
HV3; HV5; HV10
363,0
HV1; HV2
396,0
Св. 4000 до 5000 включ.
HV20; HV30
420,0
HV3; HV5; HV10
450,0
HV1; HV2
499,0
Размах чисел твердости рабочих эталонов 2-го разряда не должен превышать значений, указанных в таблице 10.
Рабочие эталоны 2-го разряда применяют для передачи значений чисел твердости Виккерса средствам измерений методом прямых измерений.
5.2 Рабочие эталоны 2-й части
5.2.1 Рабочие эталоны микротвердости
5.2.1.1 В качестве рабочих эталонов микротвердости применяют эталонные меры микротвердости с метрологическими характеристиками, приведенными в таблице 11. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.
Таблица 11
Размахи чисел твердости для рабочих эталонов микротвердости
и мер твердости из состава ГПЭ
Диапазон воспроизведения чисел твердости HV
Шкалы
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV0,2; HV0,3; HV0,5; HV1; HV2
2,4
HV0,1
3,6
HV0,05
4,8
HV0,01; HV0,015; HV0,02; HV0,025
6,0
HV0,001; HV0,002; HV0,005
7,2
Св. 75 до 125 включ.
HV0,2; HV0,3; HV0,5; HV1; HV2
4,0
HV0,1
6,0
HV0,05
8,0
HV0,01; HV0,015; HV0,02; HV0,025
10,0
HV0,001; HV0,002; HV0,005
12,0
Св. 125 до 250 включ.
HV1; HV2
7,0
HV0,2; HV0,3; HV0,5
8,0
HV0,1
12,0
HV0,05
16,0
HV0,01; HV0,015; HV0,02; HV0,025
20,0
HV0,001; HV0,002; HV0,005
24,0
Св. 250 до 350 включ.
HV1; HV2
10,5
HV0,2; HV0,3; HV0,5
12,0
HV0,1
18,0
HV0,05
24,0
HV0,01; HV0,015; HV0,02; HV0,025
30,0
HV0,001; HV0,002; HV0,005
36,0
Св. 350 до 525 включ.
HV1; HV2
15,5
HV0,2; HV0,3; HV0,5
18,0
HV0,1
27,0
HV0,05
36,0
HV0,01; HV0,015; HV0,02; HV0,025
45,0
HV0,001; HV0,002; HV0,005
55,0
Св. 525 до 650 включ.
HV1; HV2
18,2
HV0,2; HV0,3; HV0,5
21,5
HV0,1
32,5
HV0,05
43,0
HV0,01; HV0,015; HV0,02; HV0,025
54,0
HV0,001; HV0,002; HV0,005
-
Св. 650 до 750 включ.
HV1; HV2
21,0
HV0,2; HV0,3; HV0,5
24,8
HV0,1
37,5
HV0,05
49,5
HV0,01; HV0,015; HV0,02; HV0,025
62,3
HV0,001; HV0,002; HV0,005
-
Св. 750 до 850 включ.
HV1; HV2
25,5
HV0,2; HV0,3; HV0,5
32,0
HV0,1
48,0
HV0,05
64,0
HV0,01; HV0,015; HV0,02; HV0,025
80,0
HV0,001; HV0,002; HV0,005
-
Св. 850 до 1000 включ.
HV1; HV2
30,0
HV0,2; HV0,3; HV0,5
35,0
HV0,1
51,0
HV0,05
68,0
HV0,01; HV0,015; HV0,02; HV0,025
90,0
HV0,001; HV0,002; HV 0,005
-
Св. 1000 до 1250 включ.
HV1; HV2
48,0
HV0,2; HV0,3; HV0,5
55,0
HV0,1
68,0
HV0,05
85,0
HV0,01; HV0,015; HV0,02; HV0,025
115,0
HV0,001; HV0,002; HV0,005
-
Св. 1250 до 1500 включ.
HV1; HV2
50,0
HV0,2; HV0,3; HV0,5
62,0
HV0,1
94,0
HV0,05
110,0
HV0,01; HV0,015; HV0,02; HV0,025
130,0
HV0,001; HV0,002; HV0,005
-
Св. 1500 до 1750 включ.
HV1; HV2
58,0
HV0,2; HV0,3; HV0,5
70,0
HV0,1
100,0
HV0,05
120,0
HV0,01; HV0,015; HV0,02; HV0,025
-
HV0,001; HV0,002; HV0,005
-
Св. 1750 до 2000 включ.
HV1; HV2
62,0
HV0,2; HV0,3; HV0,5
100,0
HV0,1
130,0
HV0,05
-
HV0,01; HV0,015; HV0,02; HV0,025
-
HV0,001; HV0,002; HV0,005
-
Размах чисел твердости рабочих эталонов микротвердости не должен превышать значений, указанных в таблице 11.
Рабочие эталоны микротвердости применяют для передачи значений чисел твердости Виккерса средствам измерений методом прямых измерений.
5.3 Рабочие эталоны 3-й части
5.3.1 Рабочие эталоны по шкалам Кнупа
5.3.1.1 В качестве рабочих эталонов твердости Кнупа применяют эталонные меры твердости Кнупа с метрологическими характеристиками, приведенными в таблице 12. Эталонной мере твердости Кнупа приписывается значение медианы, полученное по результатам измерений 5 отпечатков, расположенных равномерно по всей поверхности меры твердости.
Таблица 12
Размахи чисел твердости для рабочих эталонов твердости Кнупа
и мер твердости из состава ГПЭ
Диапазон воспроизведения чисел твердости HK
Шкалы
Размах чисел твердости HK, не более
От 17 до 150 включ.
HK0,5; HK1; HK2
5,2
HK0,1; HK0,2; HK0,3
5,8
HK0,025; HK0,05
6,4
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;
7,0
Св. 150 до 350 включ.
HK0,5; HK1; HK2
13,0
HK0,1; HK0,2; HK0,3
13,5
HK0,025; HK0,05
14,2
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
14,9
Св. 350 до 650 включ.
HK0,5; HK1; HK2
19,5
HK0,1; HK0,2; HK0,3
21,0
HK0,025; HK0,05
22,7
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;
-
Св. 650 до 800 включ.
HK0,5; HK1; HK2
22,1
HK0,1; HK0,2; HK0,3
23,4
HK0,025; HK0,05
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
Св. 800 до 1000 включ.
HK0,5; HK1; HK2
32,5
HK0,1; HK0,2; HK0,3
40,3
HK0,025; HK0,05
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
Св. 1000 до 1500 включ.
HK0,5; HK1; HK2
41,6
HK0,1; HK0,2; HK0,3
65,0
HK0,025; HK0,05
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
Св. 1500 до 2000 включ.
HK0,5; HK1; HK2
57,2
HK0,1; HK0,2; HK0,3
83,2
HK0,025; HK0,05
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
Св. 2000 до 2500 включ.
HK0,5; HK1; HK2
78,0
HK0,1; HK0,2; HK0,3
-
HK0,025; HK0,05
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
Размах чисел твердости рабочих эталонов твердости Кнупа не должен превышать значений, указанных в таблице 12.
Рабочие эталоны твердости Кнупа применяют для передачи значений чисел твердости Кнупа средствам измерений методом прямых измерений.
6. Средства измерений
ГПС распространяется на следующие группы средств измерений:
твердомеры Виккерса (пункт 6.1);
микротвердомеры (пункт 6.2);
твердомеры Кнупа (пункт 6.3).
Допускается применение средств измерений, сочетающих в себе требования одной или нескольких частей поверочной схемы.
Наименования стационарных твердомеров, сочетающих в себе требования из 1-й и 2-й частей ГПС - в соответствии с МИ 3605-18.
Наименования твердомеров, сочетающих в себе требования 1-й и (или) 2-й и 3-й части ГПС, - твердомеры Виккерса-Кнупа, наименования твердомеров, сочетающих в себе требования 2-й и 3-й части ГПС, - микротвердомеры Виккерса-Кнупа. Если для твердомеров с двойным наименованием число шкал одного метода в четыре или более раз превосходит число шкал другого метода, то допускается оставлять в наименовании твердомера название метода, представленного большим количеством шкал.
6.1 Средства измерений 1-й части
6.1.1 В качестве средств измерений твердости по шкалам Виккерса применяют стационарные, переносные и портативные твердомеры утвержденных типов. Пределы допускаемых абсолютных погрешностей и размахов показаний стационарных твердомеров для 5 измерений указаны в таблице 13.
Таблица 13
Пределы допускаемых абсолютных погрешностей и размахи чисел
твердости для твердомеров Виккерса
Диапазон измерений чисел твердости HV
Шкалы
Пределы допускаемых абсолютных погрешностей HV (+/-)
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV20; HV30; HV50; HV100
3,0
2,4
HV3; HV5; HV10
3,0
3,0
HV1; HV2
4,0
3,8
Св. 75 до 125 включ.
HV20; HV30; HV50; HV100
4,0
3,7
HV3; HV5; HV10
5,0
4,9
HV1; HV2
6,5
6,3
Св. 125 до 250 включ.
HV20; HV30; HV50; HV100
8,0
7,5
HV3; HV5; HV10
12,0
11,4
HV1; HV2
13,0
12,5
Св. 250 до 350 включ.
HV20; HV30; HV50; HV100
11,0
10,5
HV3; HV5; HV10
13,5
13,1
HV1; HV2
20,0
18,8
Св. 350 до 525 включ.
HV20; HV30; HV50; HV100
15,7
15,7
HV3; HV5; HV10
21,0
20,5
HV1; HV2
33,5
33,1
Св. 525 до 650 включ.
HV20; HV30; HV50; HV100
19,5
19,5
HV3; HV5; HV10
30,0
29,7
HV1; HV2
33,5
33,3
Св. 650 до 750 включ.
HV20; HV30; HV50; HV100
23,0
22,3
HV3; HV5; HV10
30,0
29,6
HV1; HV2
42,0
38,5
Св. 750 до 850 включ.
HV20; HV30; HV50; HV100
25,5
25,5
HV3; HV5; HV10
36,5
36,3
HV1; HV2
53,5
53,2
Св. 850 до 1000 включ.
HV20; HV30; HV50; HV100
30,0
30,0
HV3; HV5; HV10
42,0
41,7
HV1; HV2
62,5
62,4
Св. 1000 до 1250 включ.
HV20; HV30; HV50; HV100
72,0
72,0
HV3; HV5; HV10
76,5
76,5
HV1; HV2
108,0
108,0
Св. 1250 до 1500 включ.
HV20; HV30; HV50; HV100
79,2
79,2
HV3; HV5; HV10
87,3
87,3
HV1; HV2
124,0
124,0
Св. 1500 до 1750 включ.
HV20; HV30; HV50; HV100
86,4
86,4
HV3; HV5; HV10
94,5
94,5
HV1; HV2
144,0
144,0
Св. 1750 до 2000 включ.
HV20; HV30; HV50; HV100
90,0
90,0
HV3; HV5; HV10
124,0
124,0
HV1; HV2
168,0
168,0
Св. 2000 до 3000 включ.
HV20; HV30
312,0
312,0
HV3; HV5; HV10
357,0
357,0
HV1; HV2
405,0
405,0
Св. 3000 до 4000 включ.
HV20; HV30
480,0
480,0
HV3; HV5; HV10
545,0
545,0
HV1; HV2
594,0
594,0
Св. 4000 до 5000 включ.
HV20; HV30
630,0
630,0
HV3; HV5; HV10
675,0
675,0
HV1; HV2
749,0
749,0
Пределы допускаемых абсолютных погрешностей и размахов показаний переносных и портативных твердомеров указаны в таблице 14.
Таблица 14
Пределы допускаемых абсолютных погрешностей и размахи чисел
твердости для портативных и переносных твердомеров
Диапазон измерений чисел твердости HV
Шкалы
Пределы допускаемых абсолютных погрешностей HV (+/-)
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV20; HV30; HV50; HV100
3,4
3,4
HV3; HV5; HV10
4,6
4,6
HV1; HV2
7,2
7,2
Св. 75 до 125 включ.
HV20; HV30; HV50; HV100
4,0
4,0
HV3; HV5; HV10
8,0
8,0
HV1; HV2
12,0
12,0
Св. 125 до 250 включ.
HV20; HV30; HV50; HV100
10,0
10,0
HV3; HV5; HV10
18,0
18,0
HV1; HV2
21,0
21,0
Св. 250 до 350 включ.
HV20; HV30; HV50; HV100
14,0
14,0
HV3; HV5; HV10
21,0
21,0
HV1; HV2
32,0
32,0
Св. 350 до 525 включ.
HV20; HV30; HV50; HV100
18,0
18,0
HV3; HV5; HV10
32,0
32,0
HV1; HV2
47,0
47,0
Св. 525 до 650 включ.
HV20; HV30; HV50; HV100
22,0
22,0
HV3; HV5; HV10
37,0
37,0
HV1; HV2
55,0
55,0
Св. 650 до 750 включ.
HV20; HV30; HV50; HV100
26,0
26,0
HV3; HV5; HV10
46,0
46,0
HV1; HV2
63,0
63,0
Св. 750 до 850 включ.
HV20; HV30; HV50; HV100
32,0
32,0
HV3; HV5; HV10
56,0
56,0
HV1; HV2
77,0
77,0
Св. 850 до 1000 включ.
HV20; HV30; HV50; HV100
36,0
36,0
HV3; HV5; HV10
60,0
60,0
HV1; HV2
90,0
90,0
Св. 1000 до 1250 включ.
HV20; HV30; HV50; HV100
42,0
42,0
HV3; HV5; HV10
70,0
70,0
HV1; HV2
113,0
113,0
Св. 1250 до 1500 включ.
HV20; HV30; HV50; HV100
48,0
48,0
HV3; HV5; HV10
76,0
76,0
HV1; HV2
135,0
135,0
Св. 1500 до 1750 включ.
HV20; HV30; HV50; HV100
53,0
52,6
HV3; HV5; HV10
81,0
81,0
HV1; HV2
158,0
158,0
Св. 1750 до 2000 включ.
HV20; HV30; HV50; HV100
90,0
90,0
HV3; HV5; HV10
135,0
135,0
HV1; HV2
270,0
270,0
Св. 2000 до 3000 включ.
HV20; HV30
410,0
403,0
HV3; HV5; HV10
420,0
415,0
HV1; HV2
430,0
428,0
ИС NORMPROD: примечание.
Нумерация пунктов дана в соответствии с официальным текстом документа.
5.2 Средства измерений 2-й части
6.2.1 В качестве средств измерений микротвердости применяют микротвердомеры, портативные твердомеры. Пределы допускаемых абсолютных погрешностей и размахов показаний микротвердомеров для 5 измерений указаны в таблице 15. Пределы допускаемых абсолютных погрешностей и размахов показаний портативных твердомеров Виккерса при измерениях микротвердости для 5 измерений указаны в таблице 16.
Таблица 15
Пределы допускаемых абсолютных погрешностей и размахов
показаний микротвердомеров
Диапазон измерений чисел твердости HV
Шкалы
Пределы допускаемых абсолютных погрешностей HV (+/-)
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV0,2; HV0,3; HV0,5; HV1; HV2
3,1
2,9
HV0,1
4,7
4,3
HV0,05
6,2
5,8
HV0,01; HV0,015; HV0,02; HV0,025
7,8
7,2
HV0,001; HV0,002; HV0,005
9,4
8,6
Св. 75 до 125 включ.
HV0,2; HV0,3; HV0,5; HV1; HV2
4,8
4,8
HV0,1;
7,2
7,2
HV0,05
9,6
9,6
HV0,01; HV0,015; HV0,02; HV0,025
12,0
12,0
HV0,001; HV0,002; HV0,005
16,0
14,4
Св. 125 до 250 включ.
HV1; HV2
9,0
8,0
HV0,2; HV0,3; HV0,5
16,0
10,0
HV0,1
19,0
15,0
HV0,05
20,0
19,0
HV0,01; HV0,015; HV0,02; HV0,025
25,0
24,0
HV0,001; HV0,002; HV0,005
32,0
29,0
Св. 250 до 350 включ.
HV1; HV2
13,0
13,0
HV0,2; HV0,3; HV0,5
17,0
15,0
HV0,1
25,0
22,0
HV0,05
32,0
29,0
HV0,01; HV0,015; HV0,02; HV0,025
39,0
36,0
HV0,001; HV0,002; HV0,005
47,0
43,0
Св. 350 до 525 включ.
HV1; HV2
21,0
19,0
HV0,2; HV0,3; HV0,5
25,0
22,0
HV0,1
36,0
33,0
HV0,05
47,0
43,0
HV0,01; HV0,015; HV0,02; HV0,025
59,0
54,0
HV0,001; HV0,002; HV0,005
72,0
66,0
Св. 525 до 650 включ.
HV1; HV2
24,0
22,0
HV0,2; HV0,3; HV0,5
30,0
26,0
HV0,1
45,0
39,0
HV0,05
56,0
52,0
HV0,01; HV0,015; HV0,02; HV0,025
70,0
65,0
HV0,001; HV0,002; HV0,005
-
-
Св. 650 до 750 включ.
HV1; HV2
30,0
25,0
HV0,2; HV0,3; HV0,5
35,0
30,0
HV0,1
50,0
45,0
HV0,05
65,0
60,0
HV0,01; HV0,015; HV0,02; HV0,025
81,0
74,8
HV0,001; HV0,002; HV0,005
-
-
Св. 750 до 850 включ.
HV1; HV2
35,0
31,0
HV0,2; HV0,3; HV0,5
50,0
40,0
HV0,1
70,0
60,0
HV0,05
90,0
80,0
HV0,01; HV0,015; HV0,02; HV0,025
104,0
100,0
HV0,001; HV0,002; HV0,005
-
-
Св. 850 до 1000 включ.
HV1; HV2
45,0
36,0
HV0,2; HV0,3; HV0,5
60,0
42,0
HV0,1
80,0
70,0
HV0,05
100,0
90,0
HV0,01; HV0,015; HV0,02; HV0,025
120,0
110,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1000 до 1250 включ.
HV1; HV2
60,0
58,0
HV0,2; HV0,3; HV0,5
70,0
66,0
HV0,1
90,0
82,0
HV0,05
110,0
104,0
HV0,01; HV0,015; HV0,02; HV0,025
145,0
143,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1250 до 1500 включ.
HV1; HV2
70,0
60,0
HV0,2; HV0,3; HV0,5
78,0
72,0
HV0,1
120,0
113,0
HV0,05
135,0
130,0
HV0,01; HV0,015; HV0,02; HV0,025
169,0
160,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1500 до 1750 включ.
HV1; HV2
80,0
68,0
HV0,2; HV0,3; HV0,5;
85,0
84,0
HV0,1
130,0
124,0
HV0,05
143,0
140,0
HV0,01; HV0,015; HV0,02; HV0,025
-
-
HV0,001; HV0,002; HV0,005
-
-
Св. 1750 до 2000 включ.
HV1; HV2
117,0
115,0
HV0,2; HV0,3; HV0,5
143,0
140,0
HV0,1
169,0
165,0
HV0,05
-
-
HV0,01; HV0,015; HV0,02; HV0,025
-
-
HV0,001; HV0,002; HV0,005
-
-
Таблица 16
Пределы допускаемых абсолютных погрешностей и размахов
показаний портативных твердомеров
при измерениях микротвердости
Диапазон измерений чисел твердости HV
Шкалы
Пределы допускаемых абсолютных погрешностей HV (+/-)
Размах чисел твердости HV, не более
От 8 до 75 включ.
HV0,2; HV0,3; HV0,5;
6,2
6,2
HV0,1
9,4
9,4
HV0,05
12,4
12,4
HV0,01; HV0,015; HV0,02; HV0,025
15,6
15,6
HV0,001; HV0,002; HV0,005
18,8
18,8
Св. 75 до 125 включ.
HV0,2; HV0,3; HV0,5
10,4
10,4
HV0,1
15,6
15,6
HV0,05
20,8
20,8
HV0,01; HV0,015; HV0,02; HV0,025
26,0
26,0
HV0,001; HV0,002; HV0,005
31,2
31,2
Св. 125 до 250 включ.
HV0,2; HV0,3; HV0,5
20,8
20,8
HV0,1
31,2
31,2
HV0,05
41,6
41,6
HV0,01; HV0,015; HV0,02; HV0,025
52,0
52,0
HV0,001; HV0,002; HV0,005
62,4
62,4
Св. 250 до 350 включ.
HV0,2; HV0,3; HV0,5
31,2
31,2
HV0,1
46,8
46,8
HV0,05
62,4
62,4
HV0,01; HV0,015; HV0,02; HV0,025
78,0
78,0
HV0,001; HV0,002; HV0,005
93,6
93,6
Св. 350 до 550 включ.
HV0,2; HV0,3; HV0,5
47,0
46,8
HV0,1
70,2
70,2
HV0,05
93,6
93,6
HV0,01; HV0,015; HV0,02; HV0,025
117,0
117,0
HV0,001; HV0,002; HV0,005
143,0
143,0
Св. 550 до 650 включ.
HV0,2; HV0,3; HV0,5
56,0
56,0
HV0,1;
84,6
84,6
HV0,05
111,8
111,8
HV0,01; HV0,015; HV0,02; HV0,025
140,4
140,4
HV0,001; HV0,002; HV0,005
-
-
Св. 650 до 750 включ.
HV0,2; HV0,3; HV0,5
64,4
64,4
HV0,1
97,6
97,6
HV0,05
128,8
128,8
HV0,01; HV0,015; HV0,02; HV0,025
162,0
162,0
HV0,001; HV0,002; HV0,005
-
-
Св. 750 до 850 включ.
HV0,2; HV0,3; HV0,5
83,2
83,2
HV0,1
124,8
124,8
HV0,05
166,4
166,4
HV0,01; HV0,015; HV0,02; HV0,025
208,0
208,0
HV0,001; HV0,002; HV0,005
-
-
Св. 850 до 1000 включ.
HV0,2; HV0,3; HV0,5
95,0
91,0
HV0,1
132,6
132,6
HV0,05
176,8
176,8
HV0,01; HV0,015; HV0,02; HV0,025
234,0
234,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1000 до 1250 включ.
HV0,2; HV0,3; HV0,5
117,0
117,0
HV0,1
163,8
163,8
HV0,05
208,0
208,0
HV0,01; HV0,015; HV0,02; HV0,025
286,0
286,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1250 до 1500 включ.
HV0,2; HV0,3; HV0,5
143,0
143,0
HV0,1
226,0
226,0
HV0,05
260,0
260,0
HV0,01; HV0,015; HV0,02; HV0,025
338,0
338,0
HV0,001; HV0,002; HV0,005
-
-
Св. 1500 до 1750 включ.
HV0,2; HV0,3; HV0,5;
169,0
169,0
HV0,1
248,0
248,0
HV0,05
286,0
286,0
HV0,01; HV0,015; HV0,02; HV0,025
-
-
HV0,001; HV0,002; HV0,005
-
-
Св. 1750 до 2000 включ.
HV0,2; HV0,3; HV0,5
286,0
286,0
HV0,1
338,0
338,0
HV0,05
-
-
HV0,01; HV0,015; HV0,02; HV0,025
-
-
HV0,001; HV0,002; HV0,005
-
-
6.3 Средства измерений 3-й части
6.3.1 В качестве средств измерений твердости по шкалам Кнупа используются твердомеры Кнупа, портативные твердомеры. Пределы допускаемых абсолютных погрешностей и размахов показаний твердомеров Кнупа для 5 измерений указаны в таблице 17.
Таблица 17
Пределы допускаемых абсолютных погрешностей и размахов
показаний твердомеров Кнупа
Диапазон измерений чисел твердости HK
Шкалы
Пределы допускаемых абсолютных погрешностей HK (+/-)
Размах чисел твердости HK, не более
От 17 до 150 включ.
HK0,5; HK1; HK2
10,4
10,4
HK0,1; HK0,2; HK0,3
11,6
11,6
HK0,025; HK0,05
12,8
12,8
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
14,0
14,0
Св. 150 до 350 включ.
HK0,5; HK1; HK2
26,0
26,0
HK0,1; HK0,2; HK0,3
27,0
27,0
HK0,025; HK0,05
28,4
28,4
HK0,001; HK0,002; HK0,005 HK0,01; HK0,015; HK0,02
29,8
29,8
Св. 350 до 650 включ.
HK0,5; HK1; HK2
39,0
39,0
HK0,1; HK0,2; HK0,3
42,0
42,0
HK0,025; HK0,05
45,4
45,4
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;
-
-
Св. 650 до 800 включ.
HK0,5; HK1; HK2
44,2
44,2
HK0,1; HK0,2; HK0,3
46,8
46,8
HK0,025; HK0,05
-
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
-
Св. 800 до 1000 включ.
HK0,5; HK1; HK2
65,0
65,0
HK0,1; HK0,2; HK0,3
80,6
80,6
HK0,025; HK0,05
-
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
-
Св. 1000 до 1500 включ.
HK0,5; HK1; HK2
83,2
83,2
HK0,1; HK0,2; HK0,3
130,0
130,0
HK0,025; HK0,05
-
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
-
Св. 1500 до 2000 включ.
HK0,5; HK1; HK2
115,0
115,0
HK0,1; HK0,2; HK0,3
167,0
167,0
HK0,025; HK0,05
-
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
-
Св. 2000 до 2500 включ.
HK0,5; HK1; HK2
156,0
156,0
HK0,1; HK0,2; HK0,3
-
-
HK0,025; HK0,05
-
-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02
-
-
Приложение А
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА
Часть 1. Твердомеры Виккерса и меры твердости
по шкалам Виккерса
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА
Часть 2. Микротвердомеры и меры микротвердости
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА
Часть 3. Твердомеры Кнупа и меры твердости Кнупа


Вернуться в "Каталог нормативных документов"





Источник информации: https://xn--c1ad2agd.xn--p1ai/documents/prod/prikaz/49/gosud_83555.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
