"ГОСТ 3.1502-85. Государственный стандарт Союза ССР. Единая система технологической документации. Формы и правила оформления документов на технический контроль"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.11.1985 N 3755)

Разработан Государственным комитетом СССР по стандартам.

Исполнители: В.Ф. Курочкин, канд. техн. наук; Б.С. Мендриков; Е.А. Лобода; А.Ю. Шабурин.

Внесен Государственным комитетом СССР по стандартам.

Начальник Управления машиностроения Л.Л. Акинфиев.

Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. N 3755 срок введения установлен с 01.01.1987.

Настоящий стандарт устанавливает формы и правила оформления следующих технологических документов (далее - документов), разрабатываемых с применением различных методов проектирования, на технологические процессы (ТП) и операции технического контроля, применяемых при изготовлении или ремонте изделий и их составных частей: ведомость операций (ВОП); операционная карта (ОК).

1. ВОП технического контроля используется для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов и данных о технологической оснастке и норм времени, в случае наличия в ТП большого количества операций технического контроля, удобства и рациональности применения данного вида документа на рабочих местах.

2. ВОП должна применяться совместно с МК или КТП.

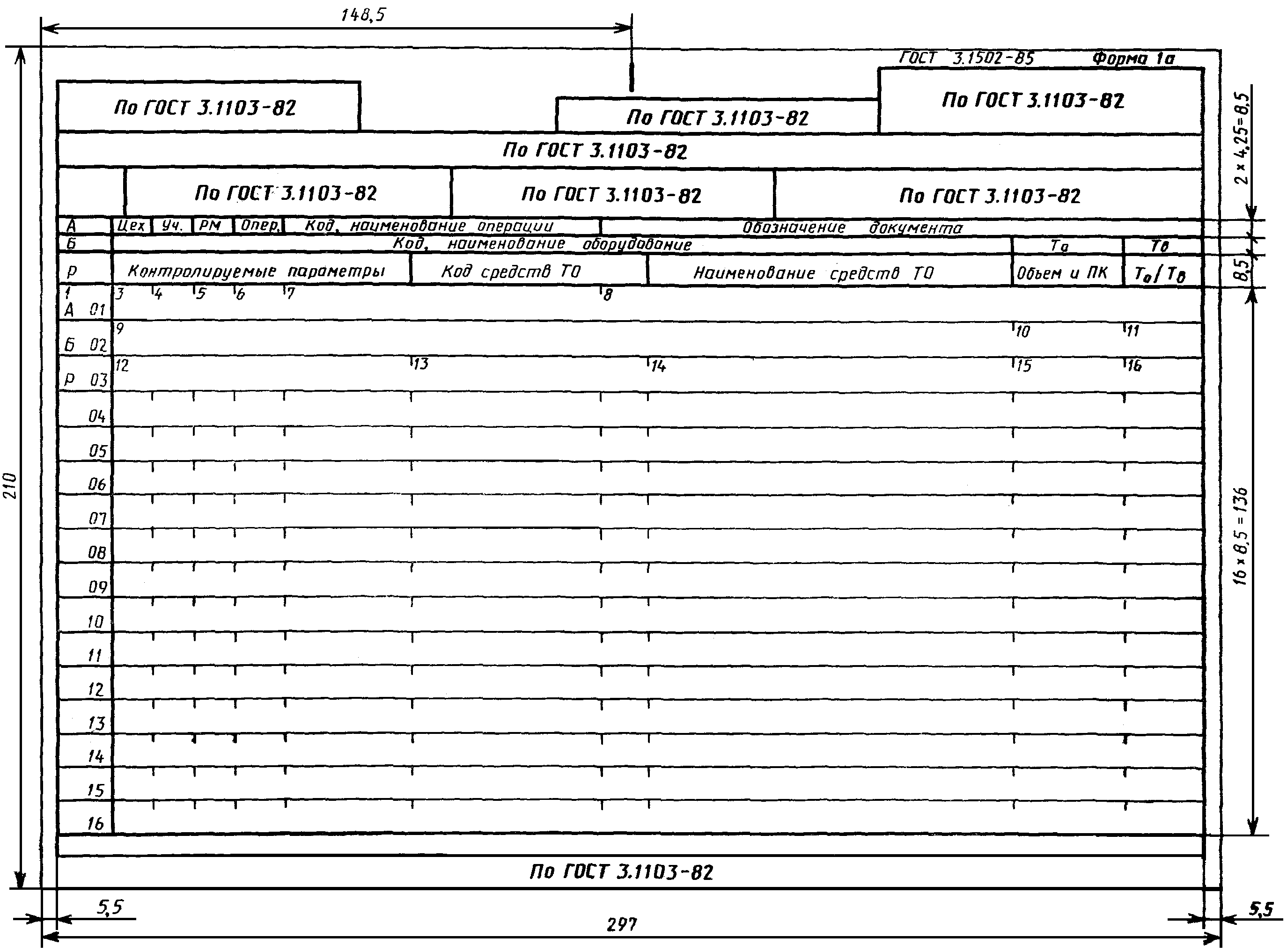

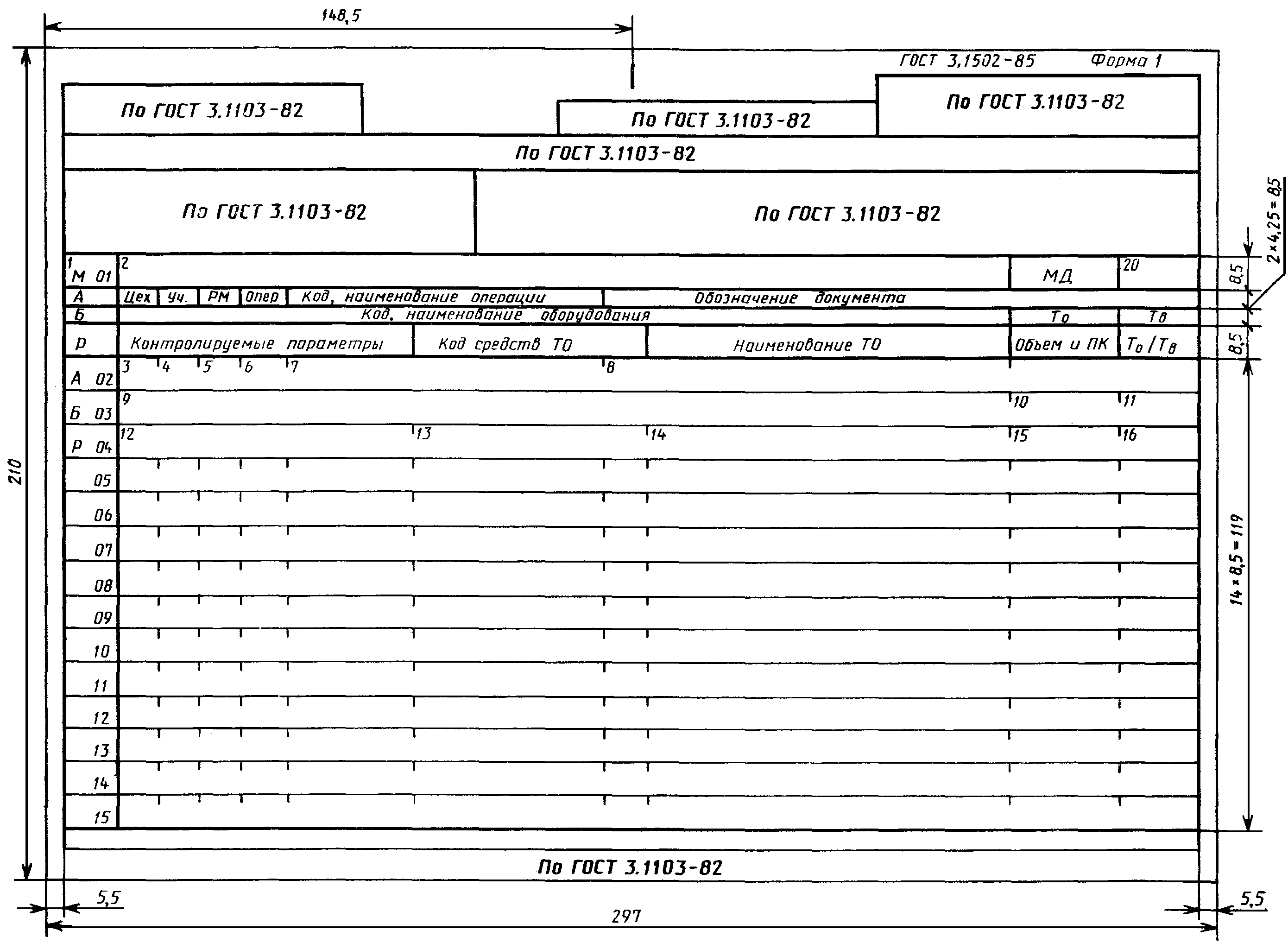

3. ВОП следует выполнять на формах 1 и 1а в соответствии с требованиями табл. 1.

--------------------------------

<*> Допускается не заполнять графу при наличии соответствующего НТД.

Примечания. 1. В графе "Количество знаков" указано количество знаков, соответствующее ширине данной графы. Наибольшее количество знаков, вносимых в графы, на один знак меньше количества знаков, указанных в табл. 2.

2. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

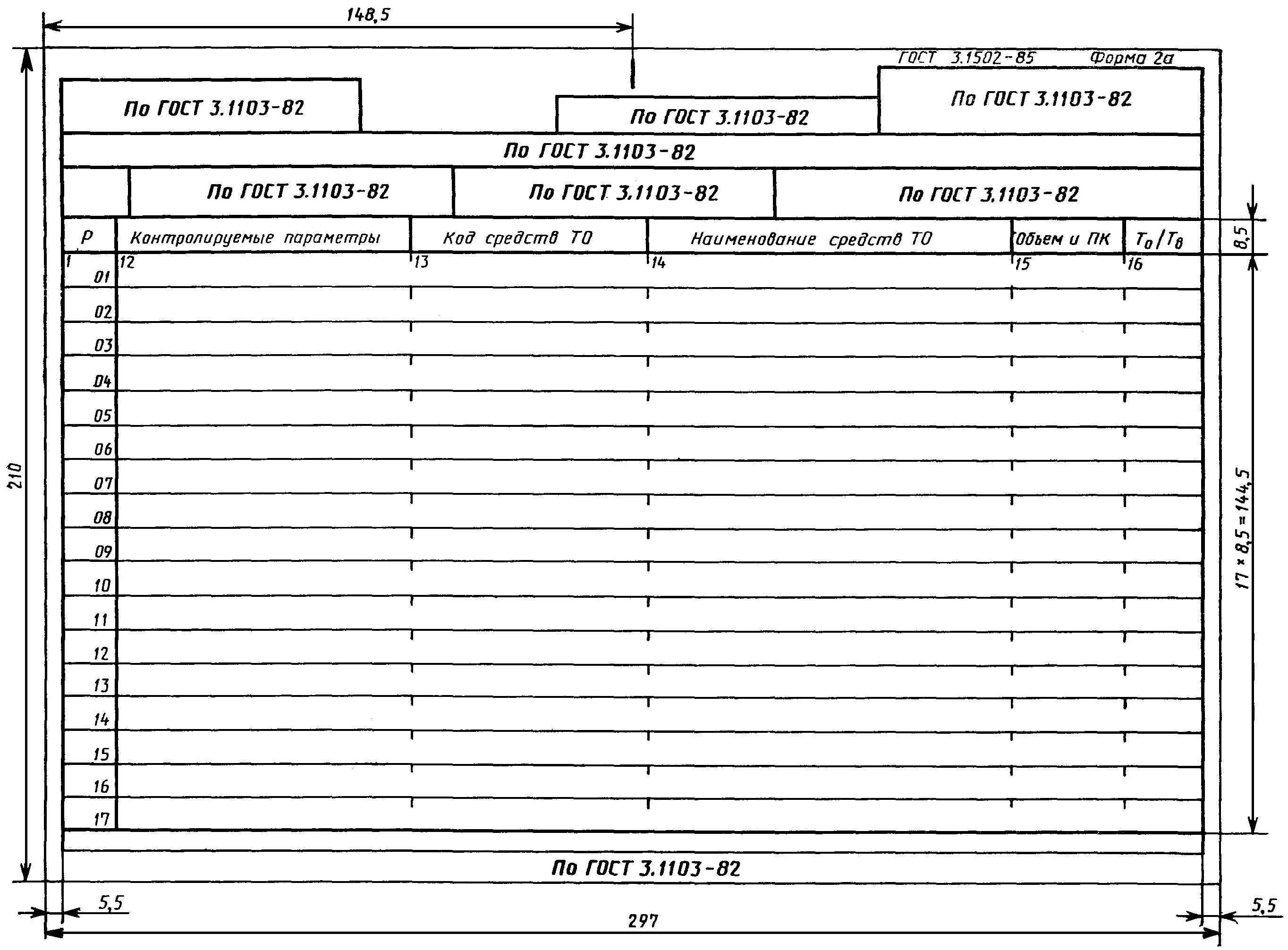

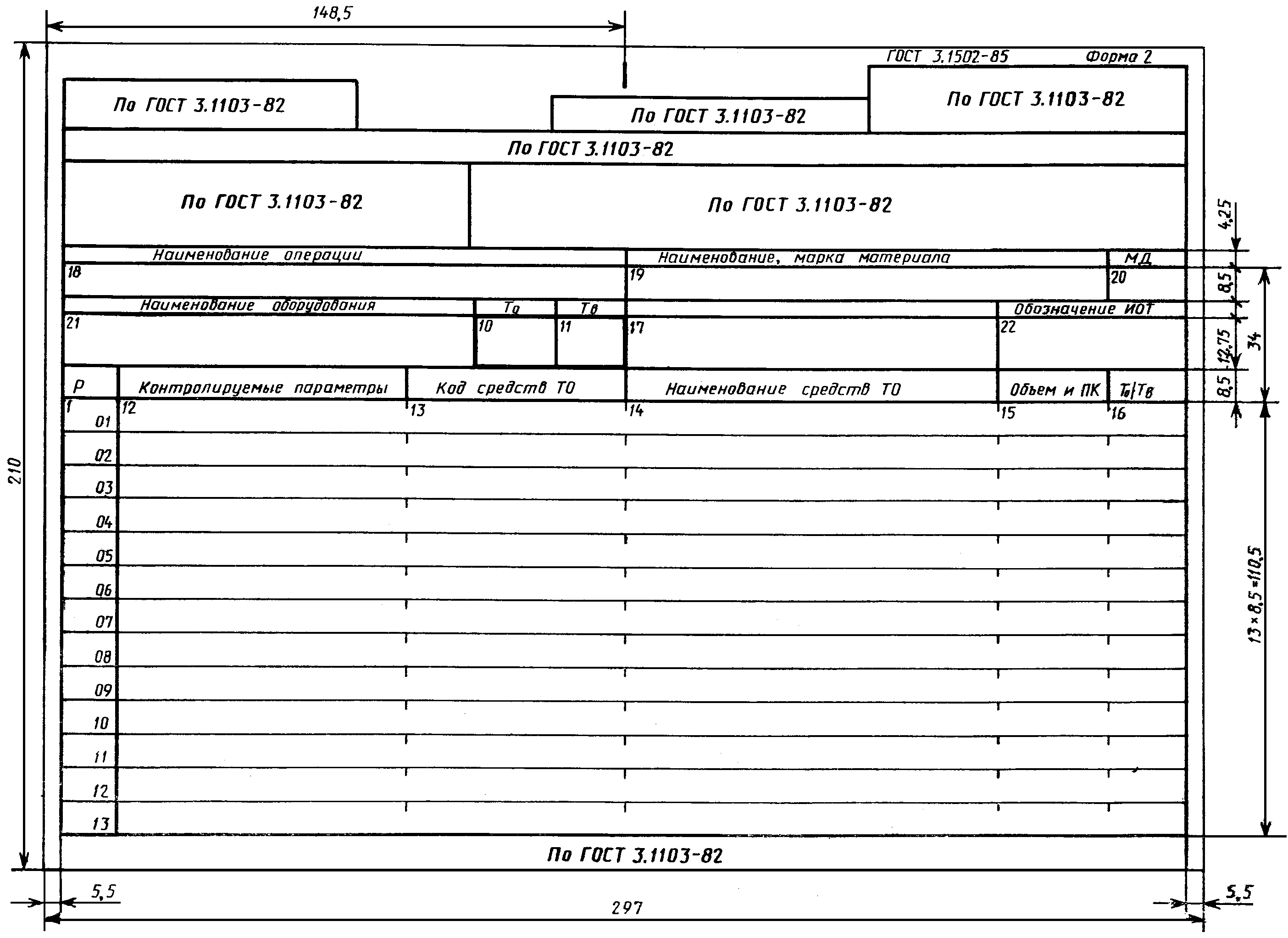

4. ОК следует выполнять на формах 2 и 2а в соответствии с требованиями табл. 1.

5. Размеры граф форм документов следует выбирать из табл. 1 исходя из шага печатающих устройств - 2,6 мм и интервала - 4,25 мм.

6. Разделение граф форм - по ГОСТ 3.1118-82.

7. Общие требования к формам, бланкам и документам - по ГОСТ 3.1104-81.

8. При автоматизированном проектировании ТП (операций) допускается выполнять формы документов с размерами, учитывающими наибольшее количество знаков, соответствующих алфавитно-цифровых печатающих устройств. Ширину формата следует изменять за счет размеров граф указанных в табл. 2.

9. Формам документов, предназначенным для автоматизированного проектирования, присваиваются номера соответствующих форм, предназначенных для ручного проектирования.

10. Бланкам форм документов, применяемым в условиях САПР, присваиваются номера соответствующих форм, предназначенных для ручного проектирования с обязательным добавлением аббревиатуры "САПР", например, "Форма 1 САПР".

11. Для описания ТП, операций и переходов технического контроля используется способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

12. Правила и порядок применения служебных символов "М", "А", "Б", "О", "Т" по ГОСТ 3.1118-82.

13. Простановка конкретных данных по выбранным значениям параметров технологических режимов и данных по трудозатратам осуществляется разработчиком документов после текстового описания содержания операции (перехода) в строке со служебным символом "Р", выполняемой в соответствии с табл. 1.

14. При описании операций технического контроля следует применять полную или краткую форму записи содержания переходов.

15. Полную форму записи следует выполнять на всю длину строки с включением граф "Объем и ПК" и , с возможностью переноса информации на последующие строки.

Данные по применяемым средствам измерений следует записывать всегда с новой строки.

16. Краткую форму записи следует применять только при проверке контролируемых размеров и других данных, выраженных числовыми значениями. В этом случае текстовую запись применять не следует, а необходимо указать только соответствующие параметры, например, ; U = 100 В + 5.

17. Данные по применяемым средствам технологического оснащения следует записывать исходя из их возможностей, т.е. к каждому контролируемому размеру (параметру) или к группе контролируемых размеров (параметров).

18. Особые указания к отдельным контролируемым размерам или параметрам, следует выполнять после записи соответствующих данных с новой строки по всей длине, с возможностью переноса информации на последующие строки.

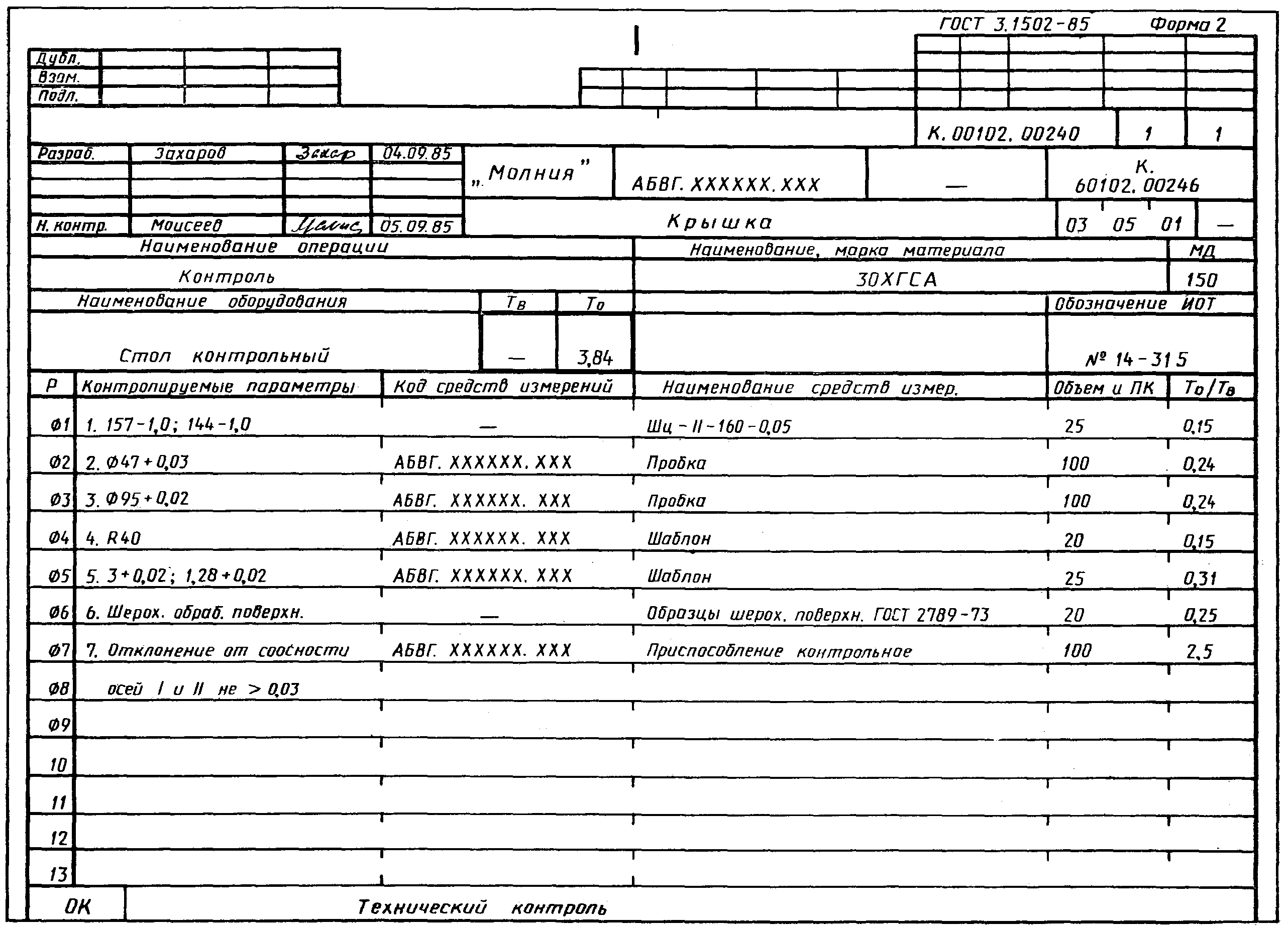

19. Пример оформления ОК технического контроля, выполненный на форме 2, приведен в рекомендуемом Приложении 1.

20. Допускается разработка ОК на формах ВОП.

21. При проектировании ТП (операций) технического контроля допускается применение маршрутной карты по ГОСТ 3.1118-82 в качестве: карты технологического процесса (КТП); карты типового и группового ТП (КТТП); ОК; ВОП, с добавлением строки со служебным символом "Р".

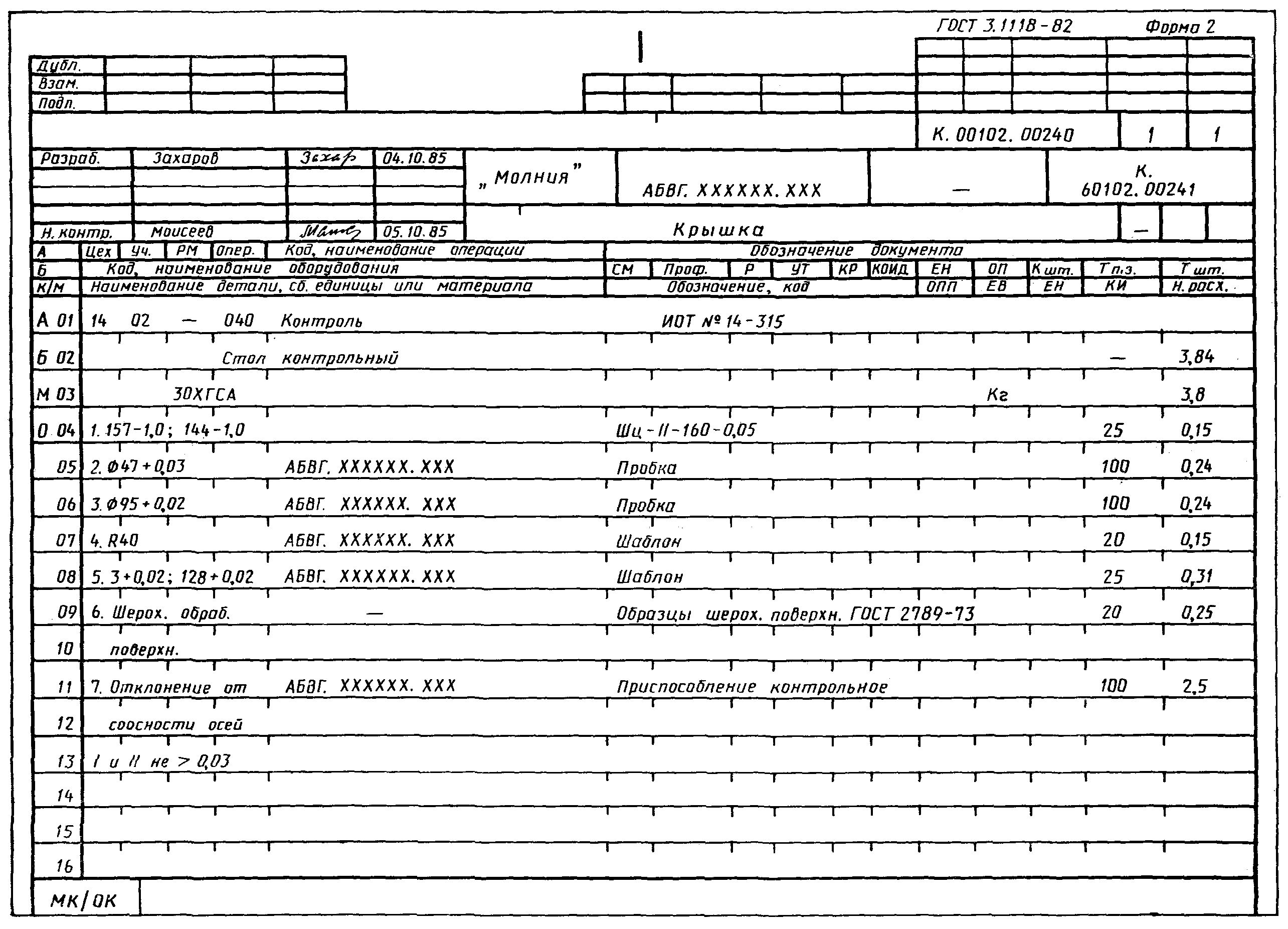

22. Пример оформления ОК технического контроля выполненный на форме МК по ГОСТ 3.1118-82 приведен в рекомендуемом Приложении 2.

23. При необходимости графических изображений к текстовым документам их следует выполнять на формах карты эскизов по ГОСТ 3.1105-84.

В целях рационального сокращения объема разрабатываемой документации и при условии выполнения графических изображений без применения средств механизации и автоматизации, допускается нижнюю часть ВОП и ОК использовать (на уровне 6 - 8 строк) под графические изображения или, при отсутствии графических изображений здесь следует размещать текстовую информацию соответствующего типа строки.

24. Выбор состава документов и правила оформления комплектов документов на единичные технологические процессы (операции) следует выполнять по ГОСТ 3.1119-83, на типовые и групповые технологические процессы (операции) по ГОСТ 3.1121-84.

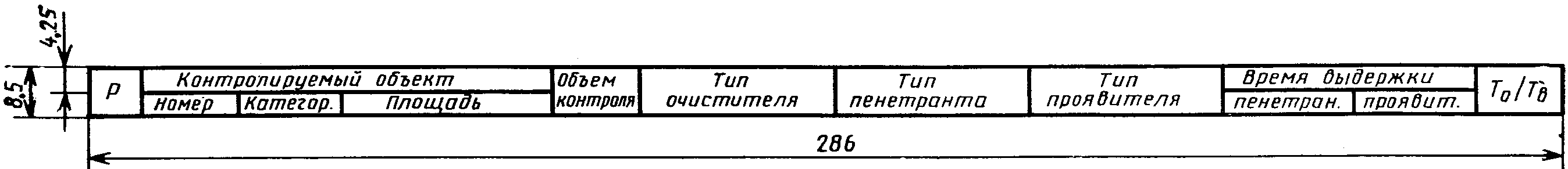

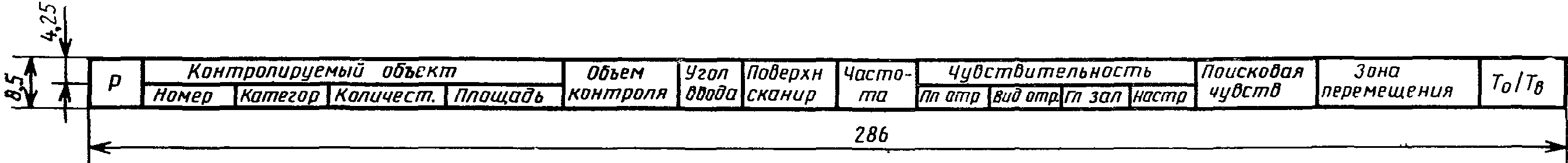

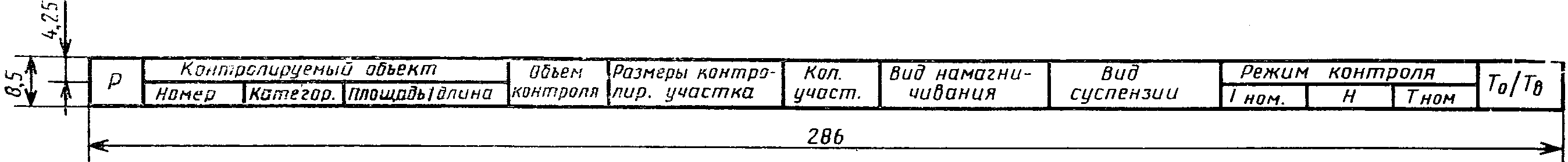

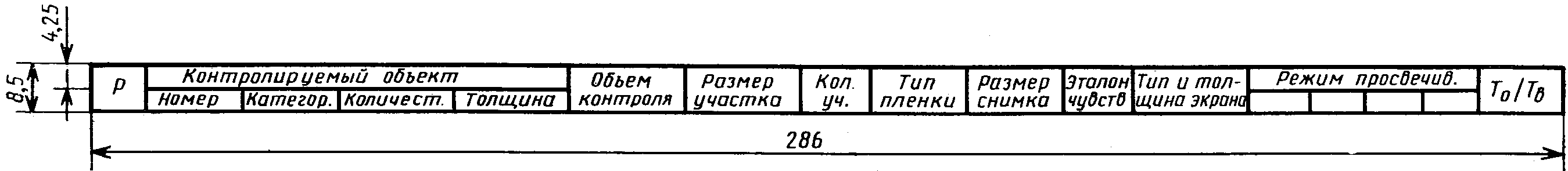

25. При проектировании ОК и ВОП (отдельных) видов технического контроля (по "Общесоюзному классификатору технологических операций") следует графы строки со служебным символом "Р" изменить в соответствии с конкретными режимами данного вида контроля (см. рекомендуемое Приложение 3).

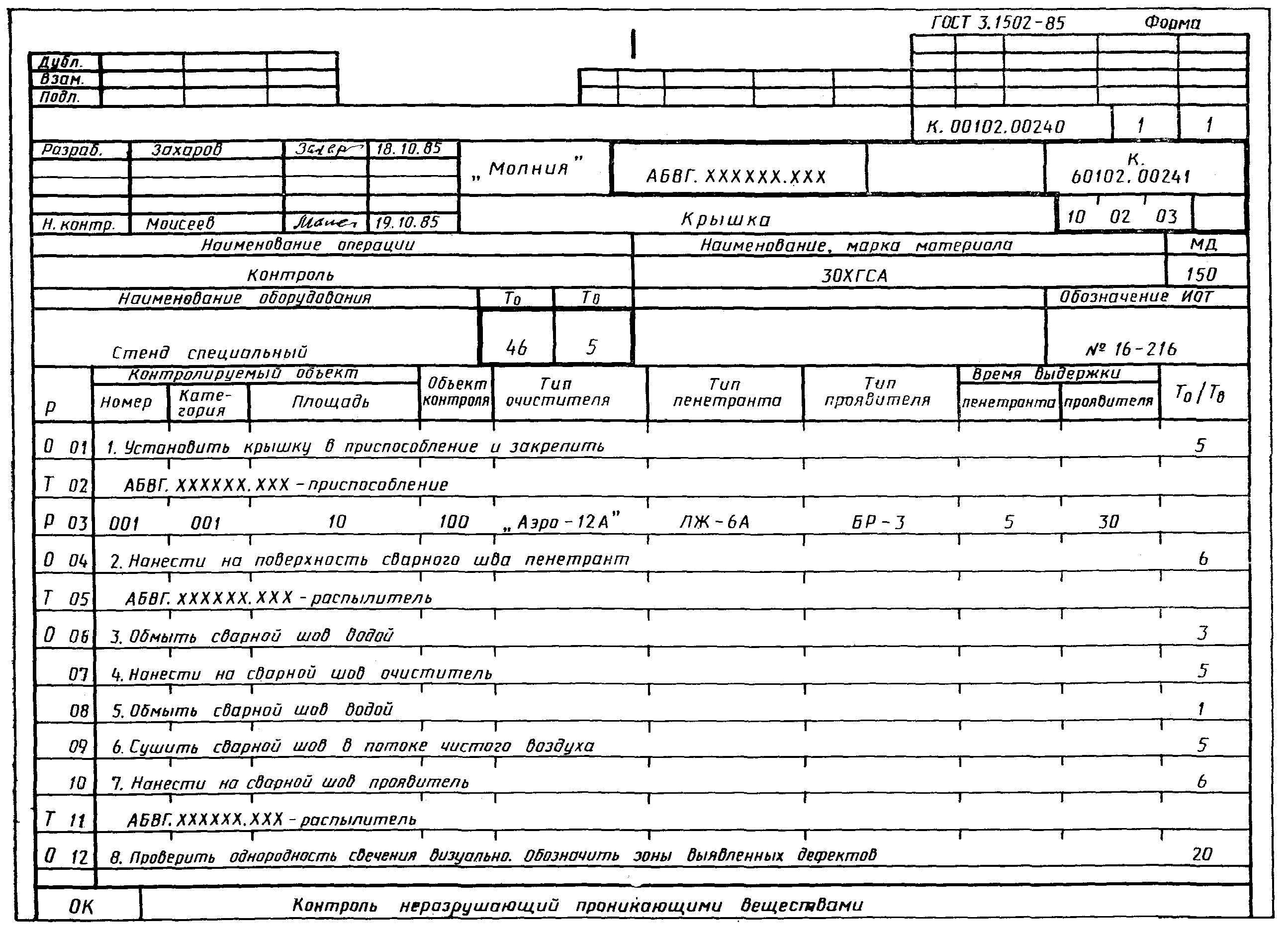

26. Пример оформления операции неразрушающего контроля проникающими веществами, выполненный на форме 2, приведен в рекомендуемом Приложении 4.

Примечания. 1. При проектировании ОК отдельных видов технического контроля графа , в строке со служебным символом "Р", является обязательной. Размеры графы по табл. 1, расположение по формам 2 и 2а.

2. В блок 6 по ГОСТ 3.1103-82 следует записывать наименование вида контроля.

3. При типографском издании бланков с конкретными видами технического контроля формам документов следует присваивать последующие номера 3, 3а, 4, 4а и т.д., в соответствии с порядком установленным в отрасли или на предприятии (в организации).
