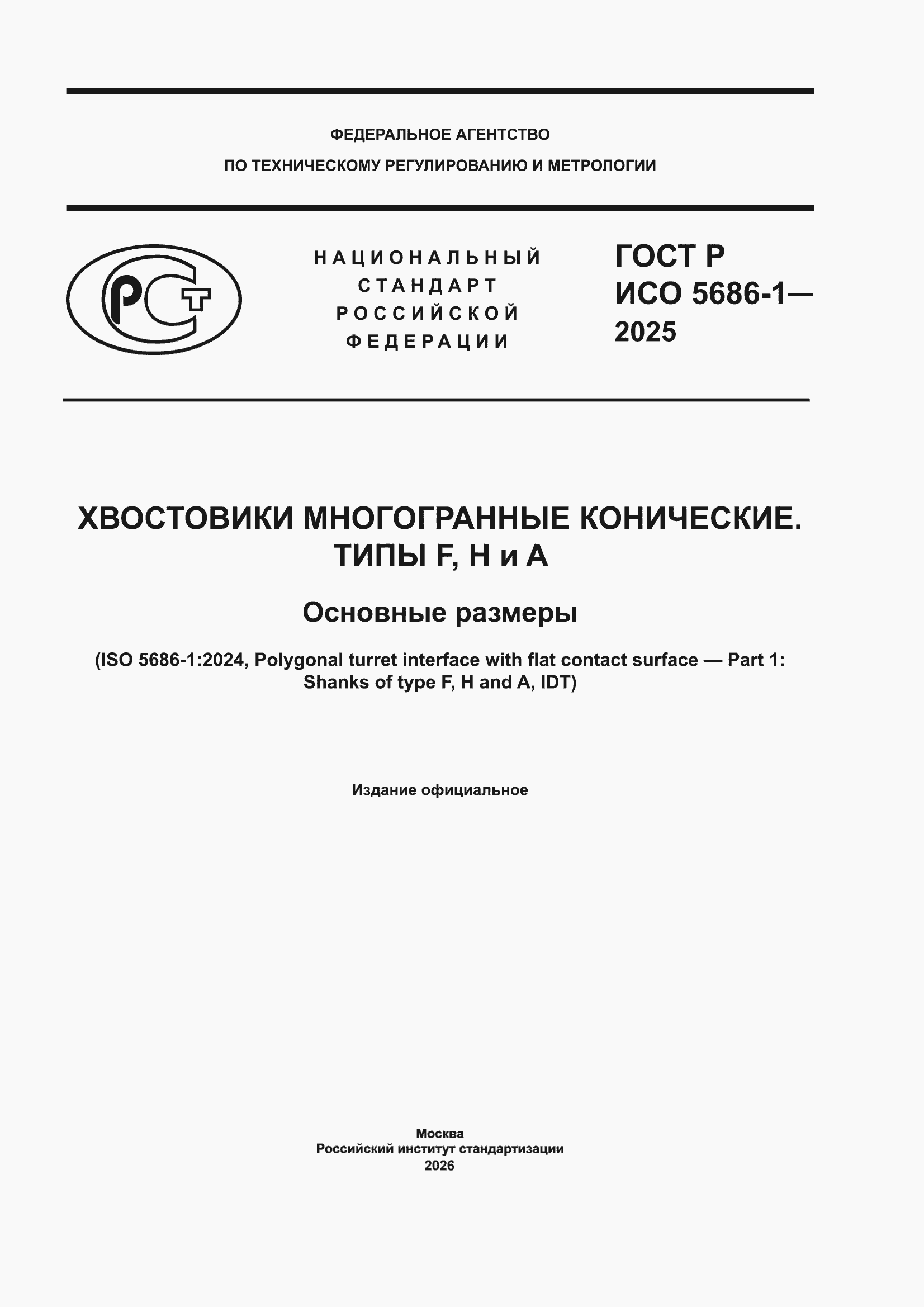

ГОСТ Р ИСО 5686-1-2025
Хвостовики многогранные конические. Типы F, H и А. Основные размеры
| Обозначение: | ГОСТ Р ИСО 5686-1-2025 |
|---|
| Статус: | принят |
|---|
| Тип: | ГОСТ Р ИСО |
|---|
| Название русское: | Хвостовики многогранные конические. Типы F, H и А. Основные размеры |
|---|
| Дата актуализации текста: | 01.06.2026 |
|---|
| Дата актуализации описания: | 01.06.2026 |
|---|
| Дата регистрации: | 00.00.0000 |
|---|
| Дата издания: | 13.01.2026 |
|---|
| Дата введения в действие: | 01.07.2026 |
|---|

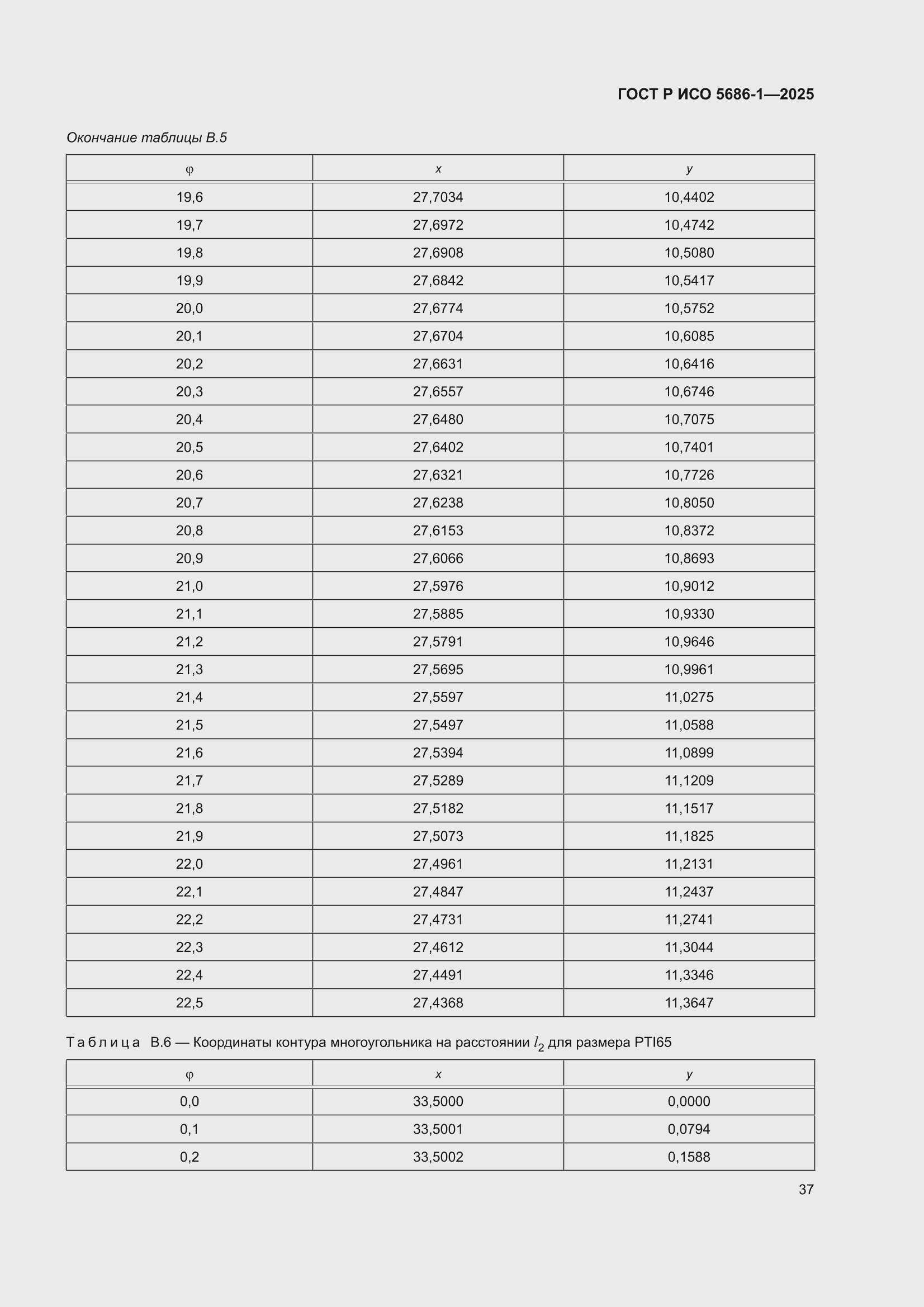

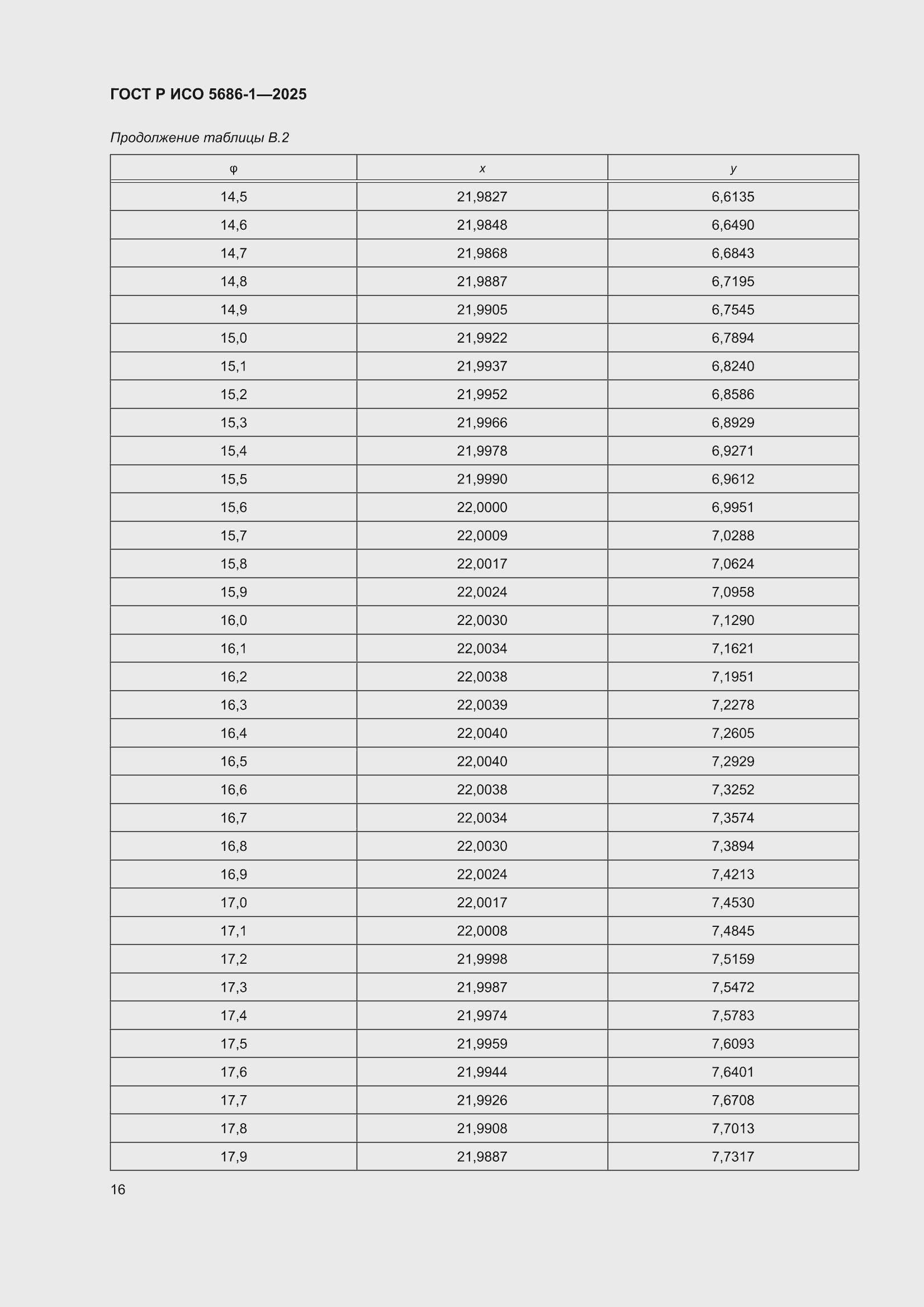

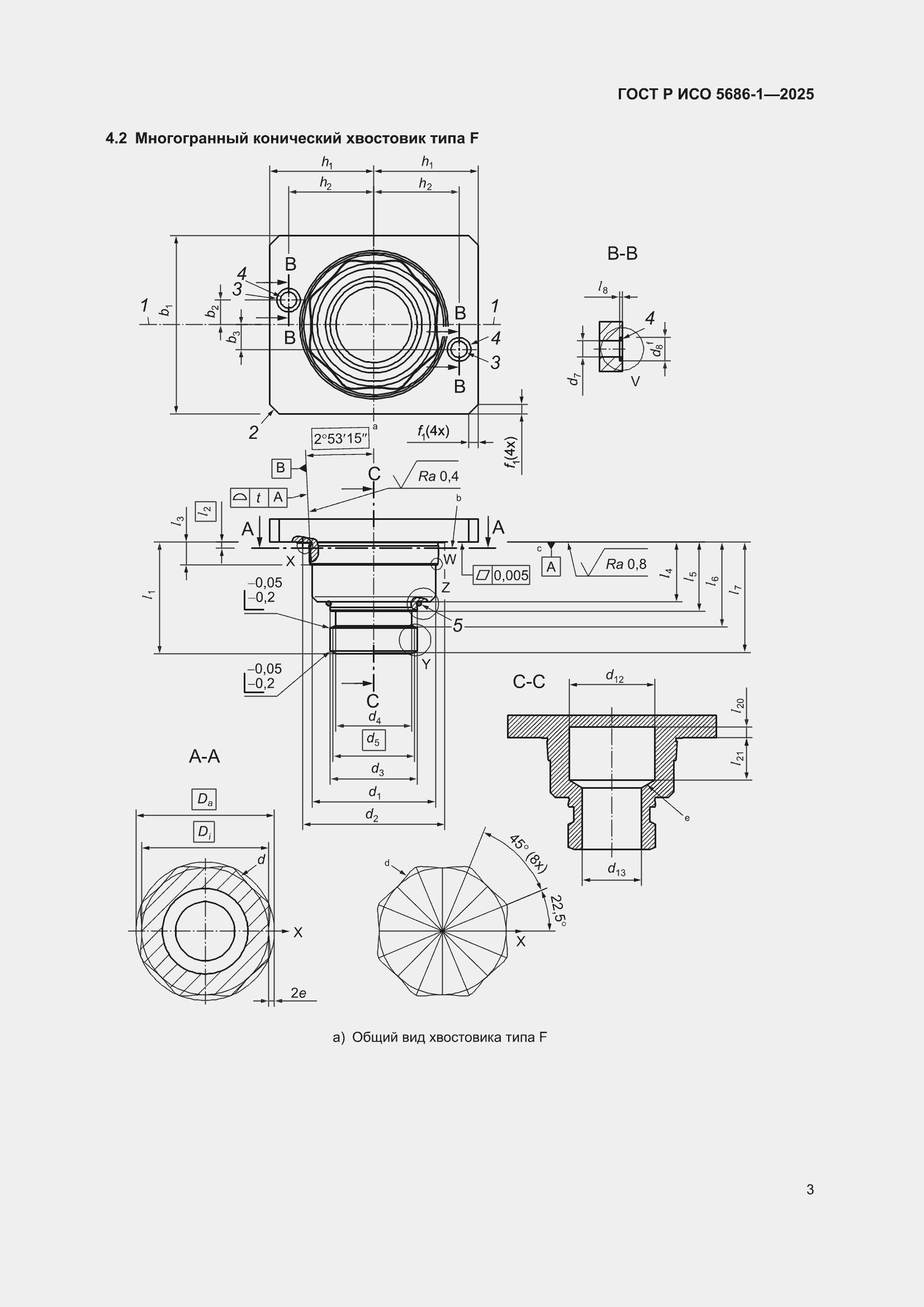

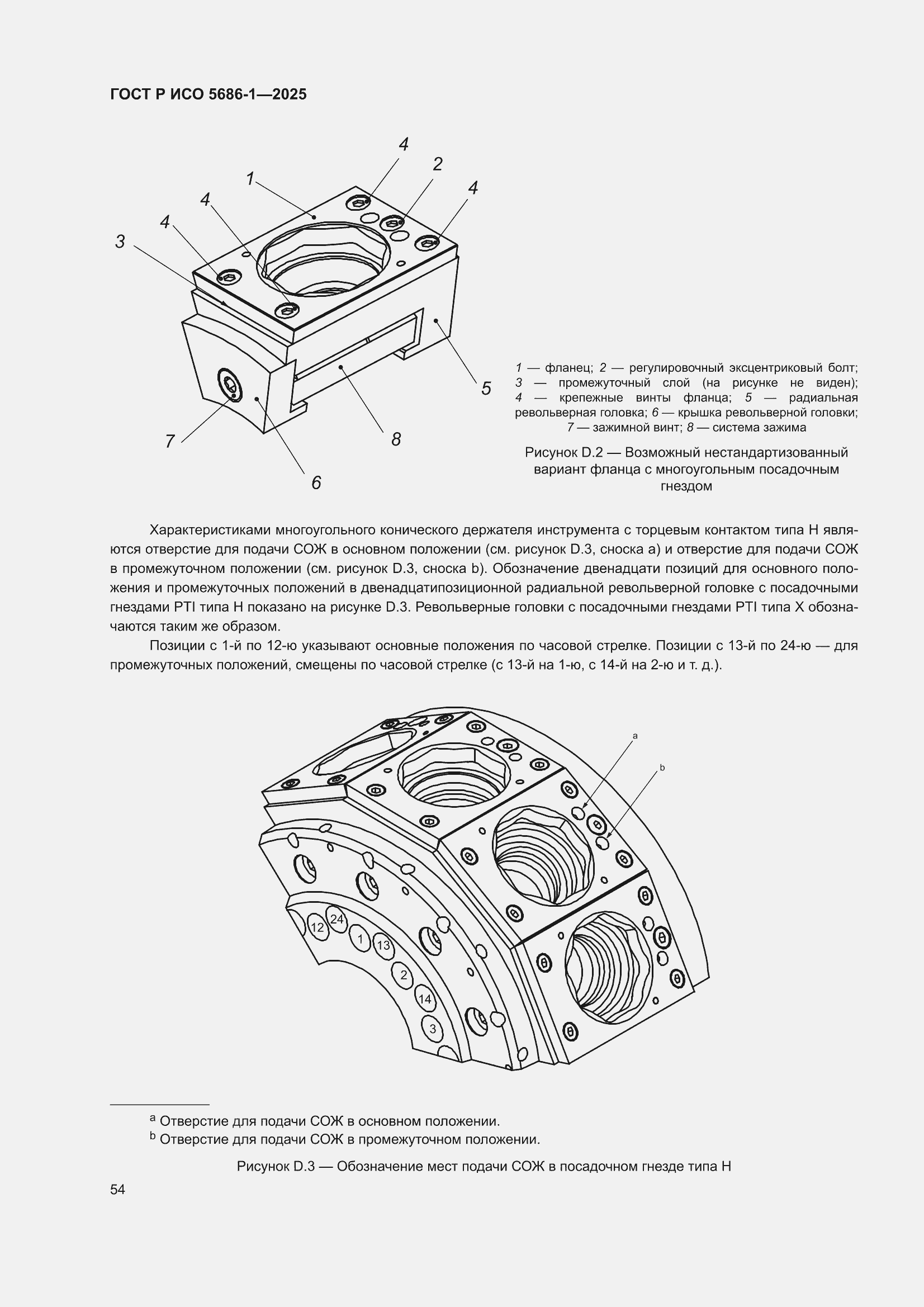

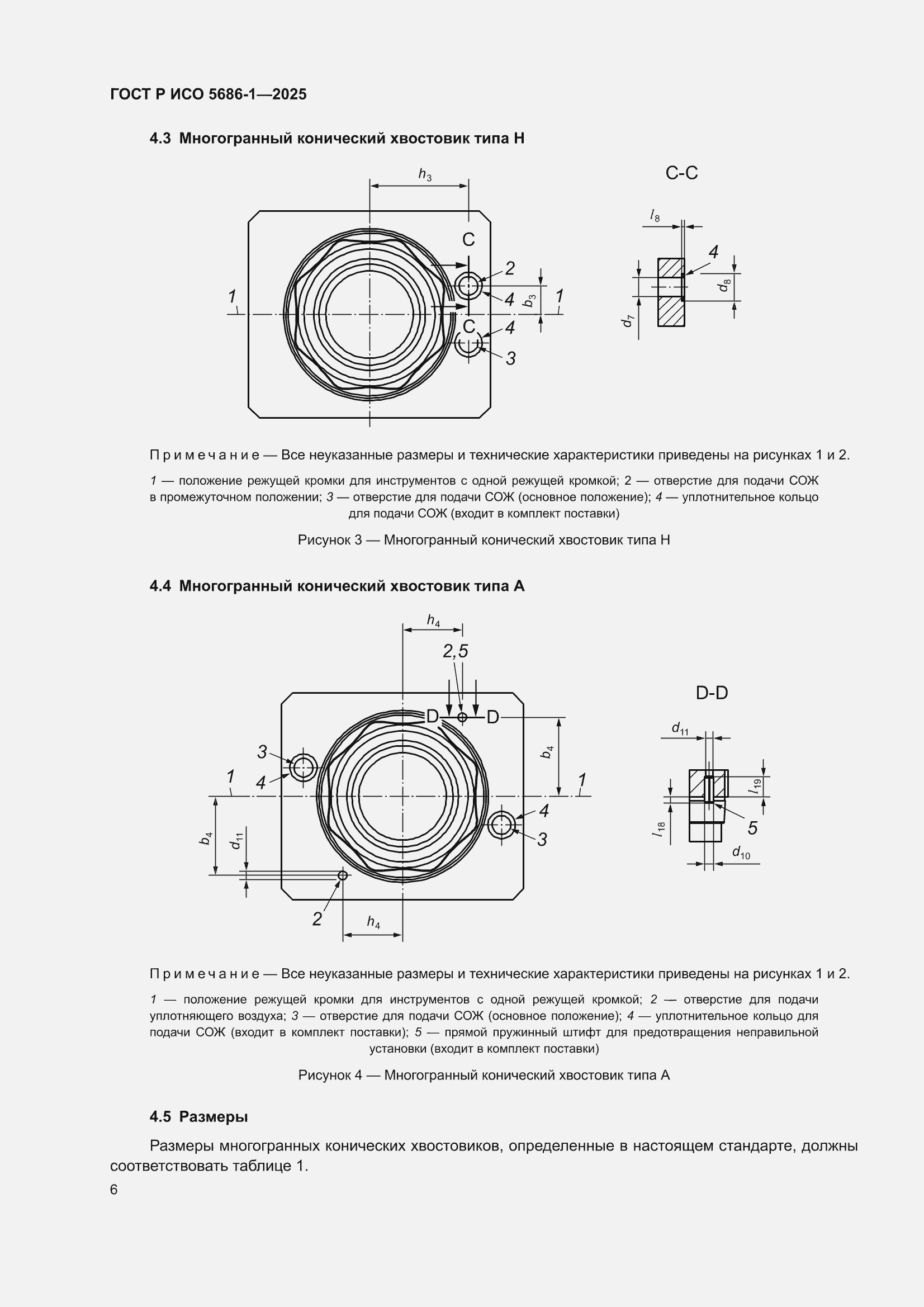

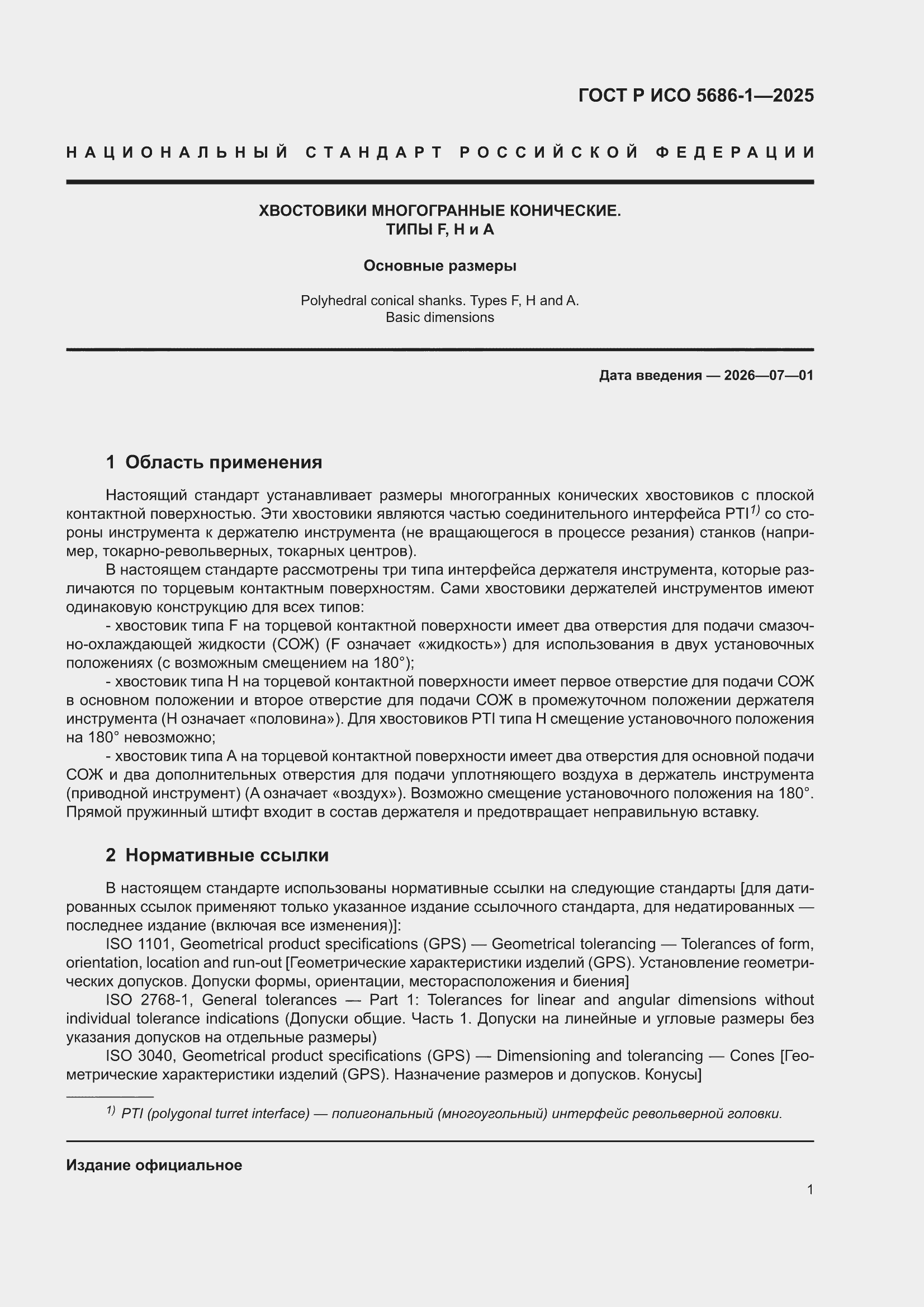

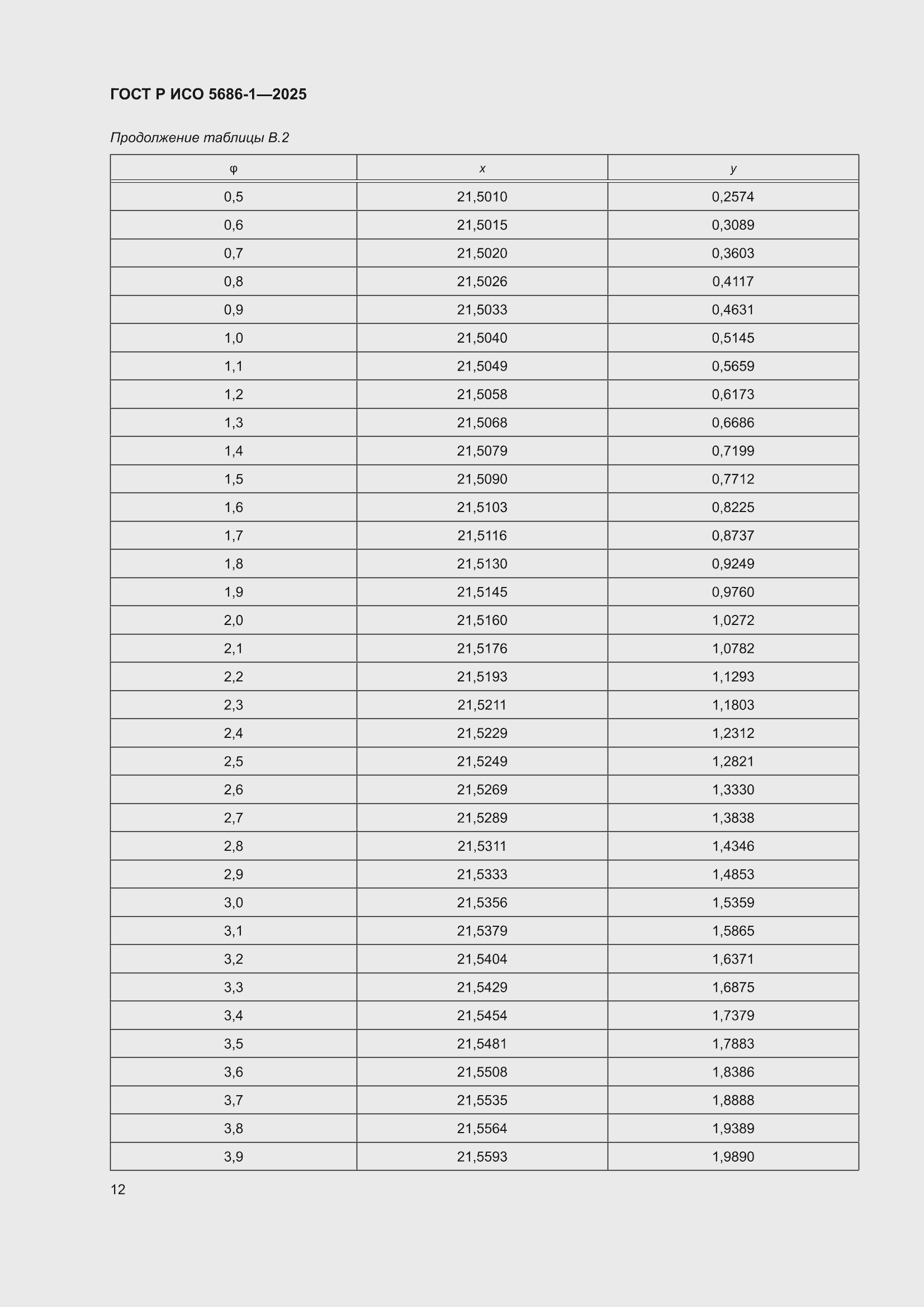

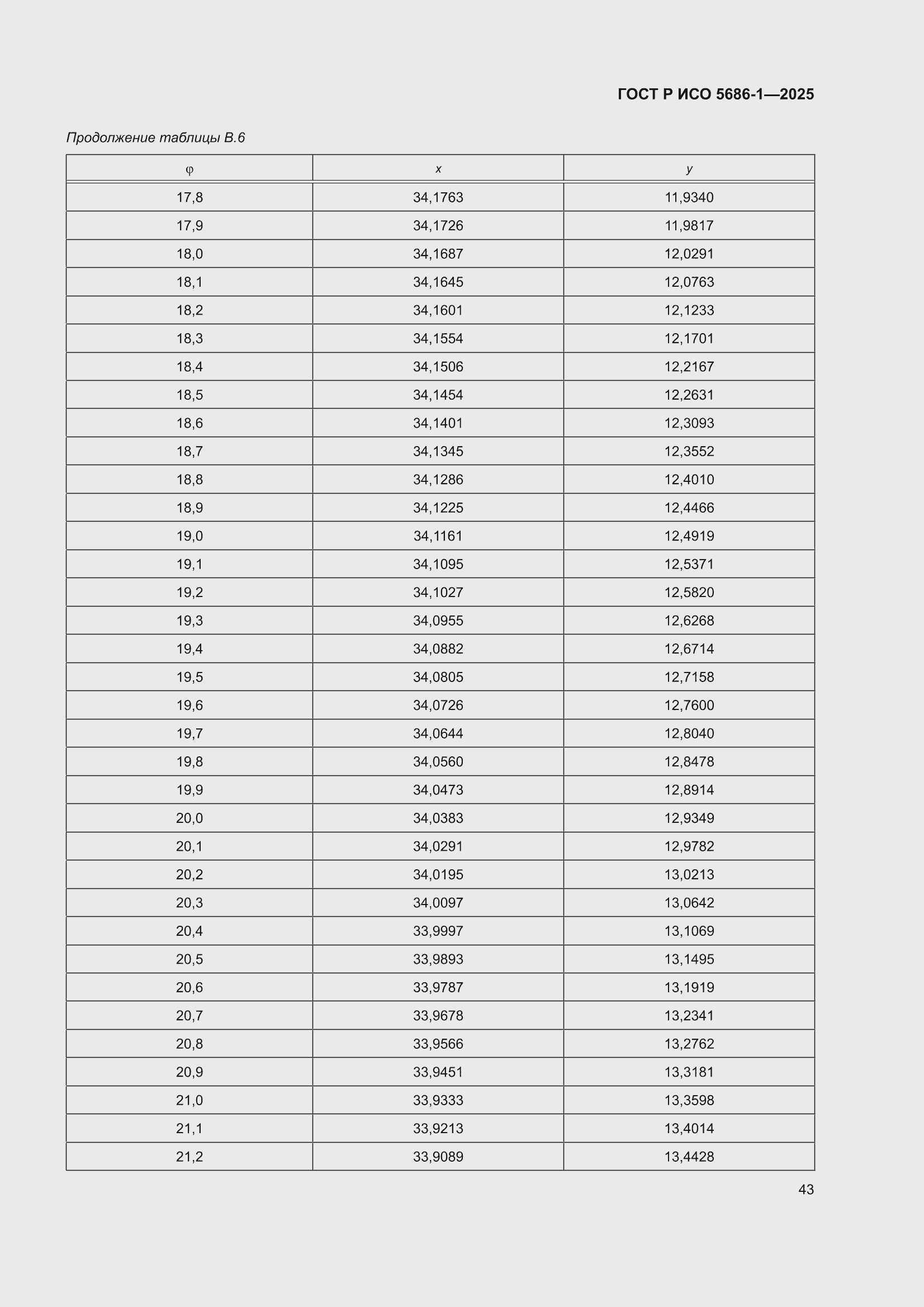

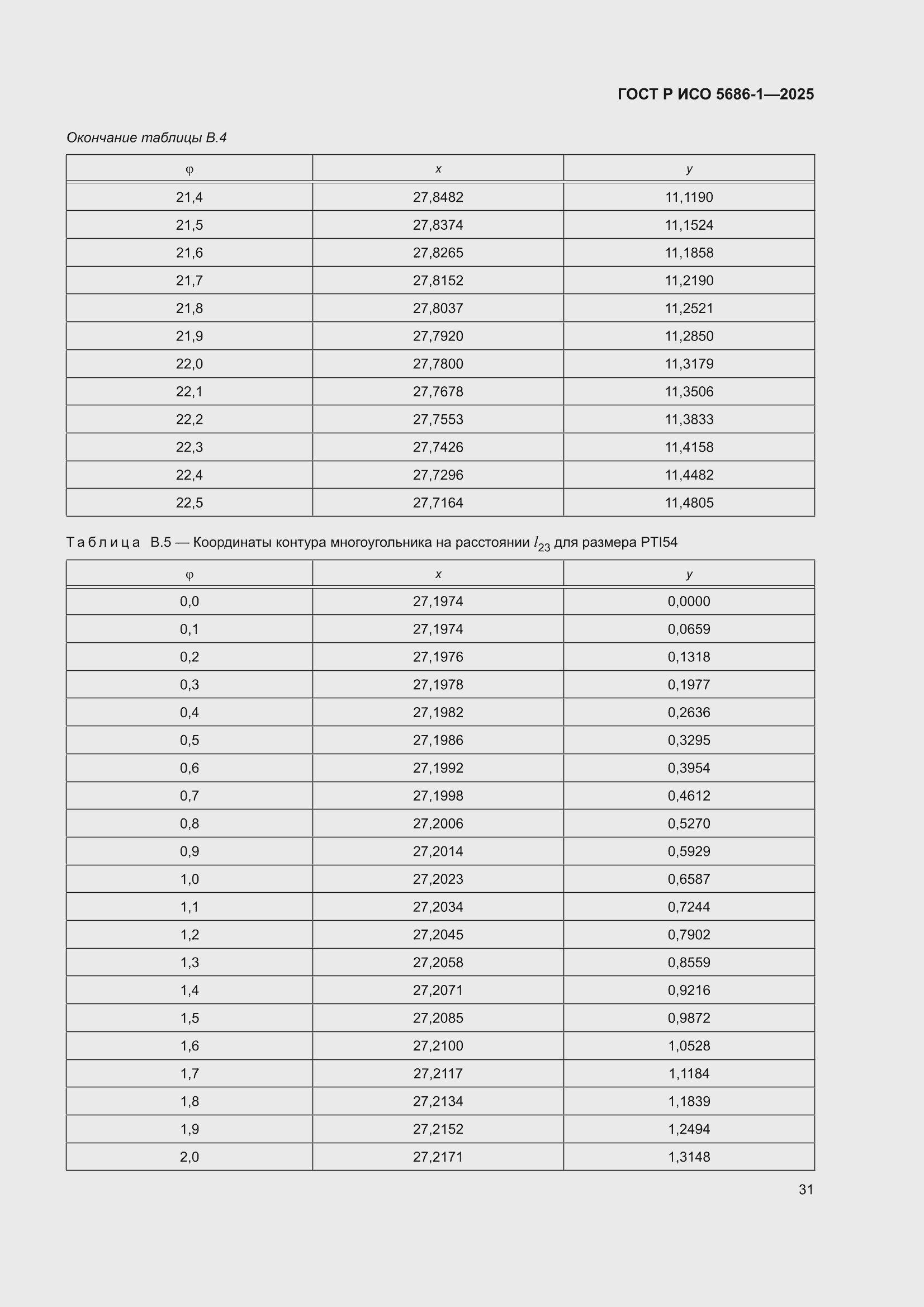

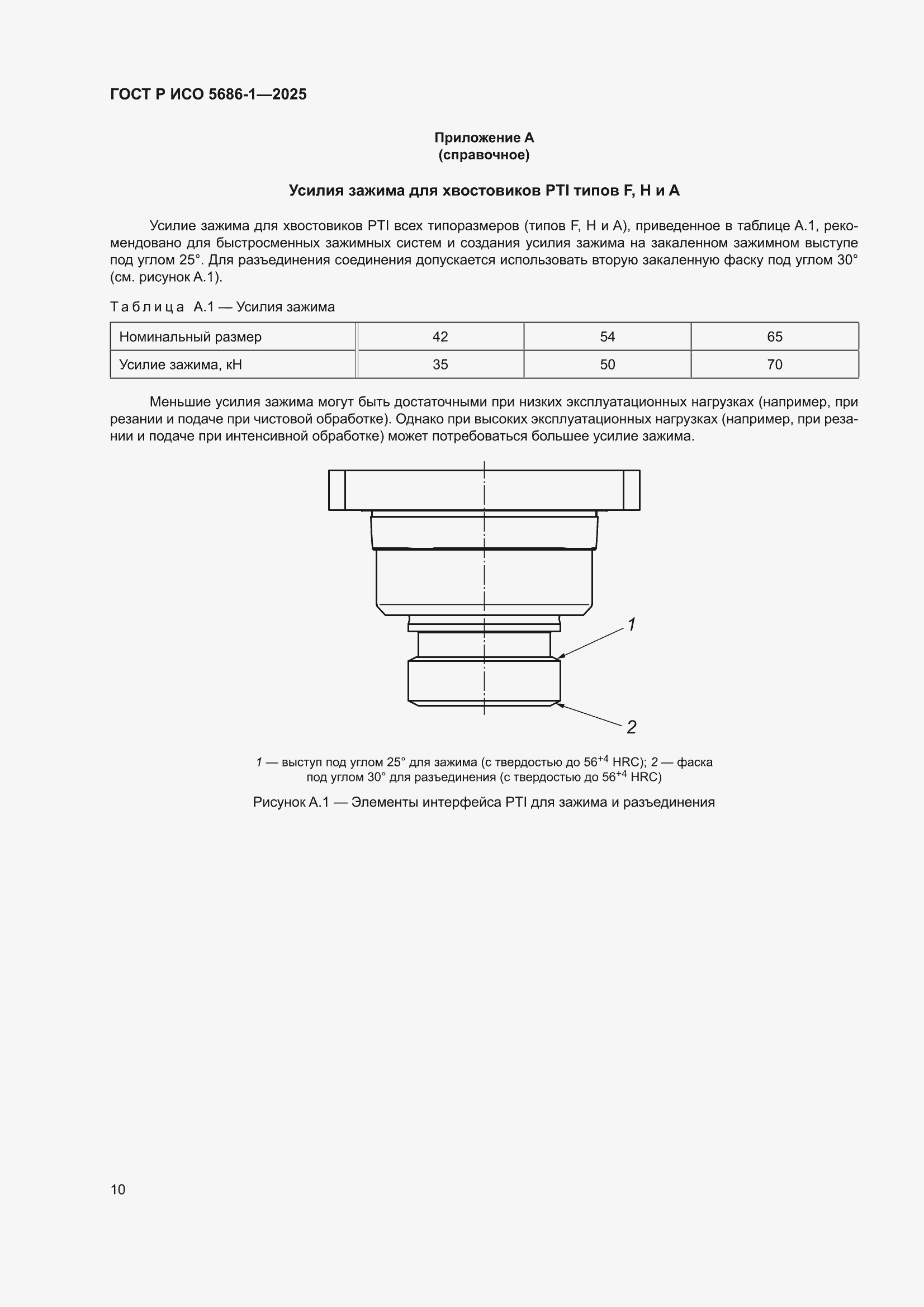

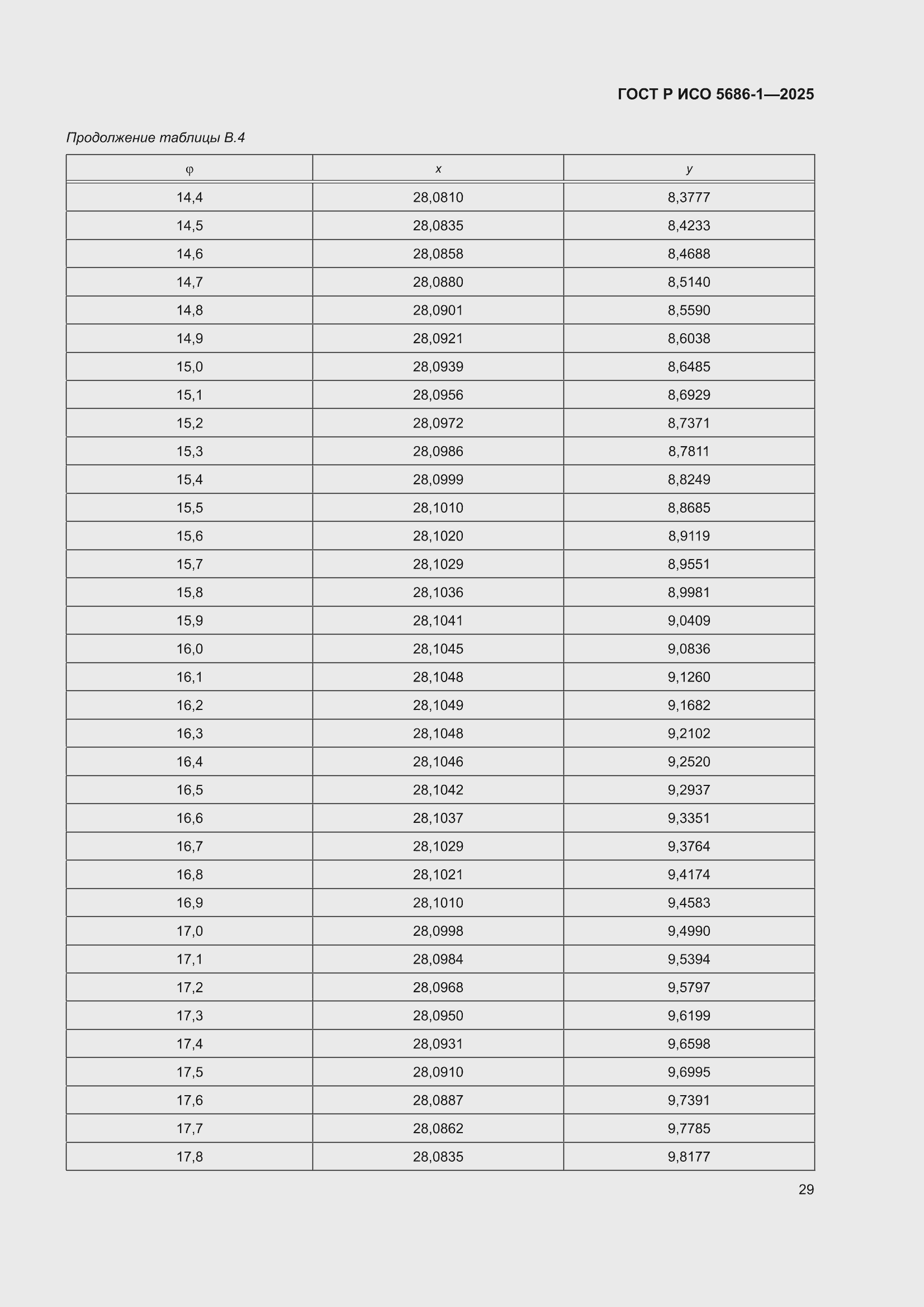

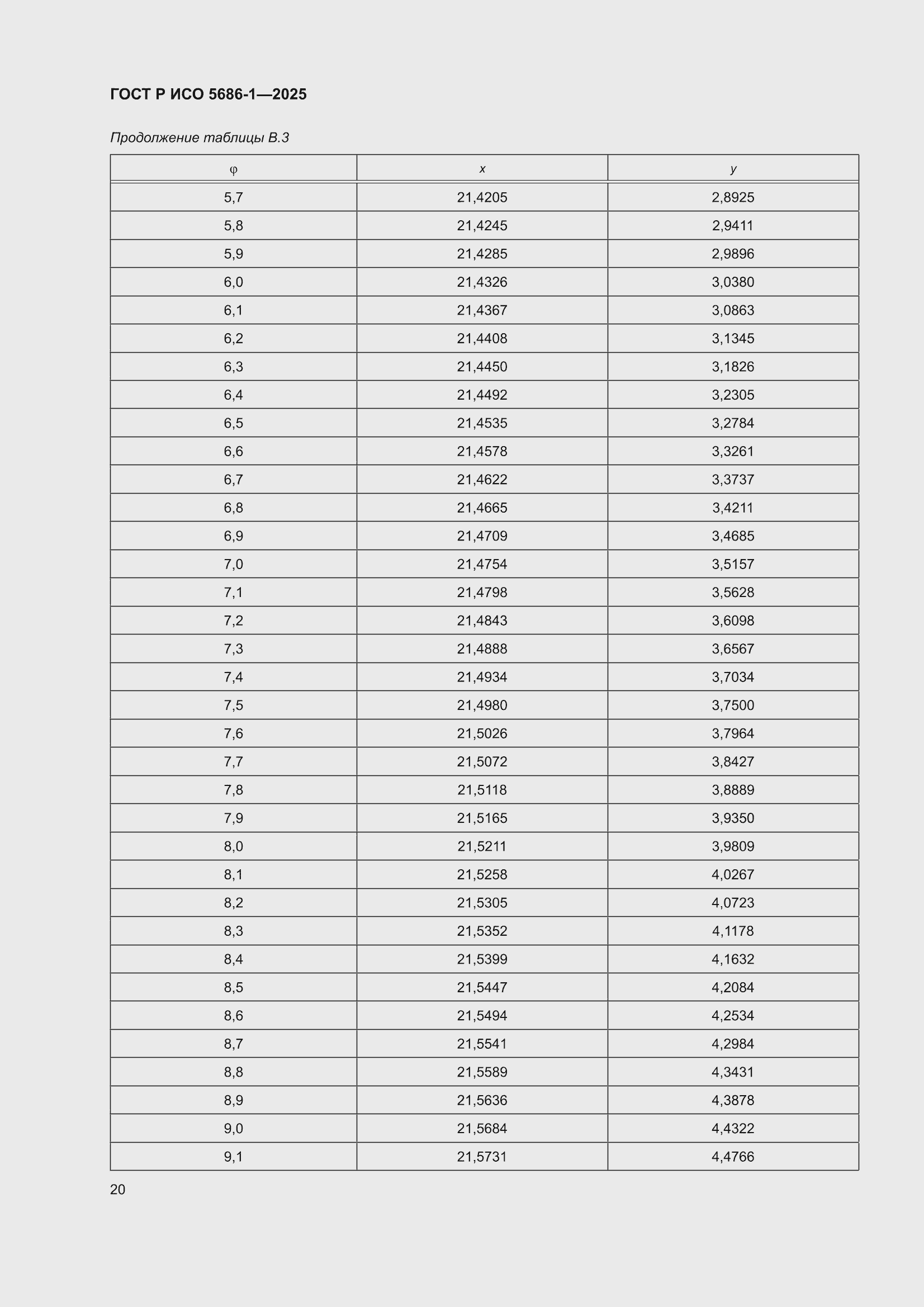

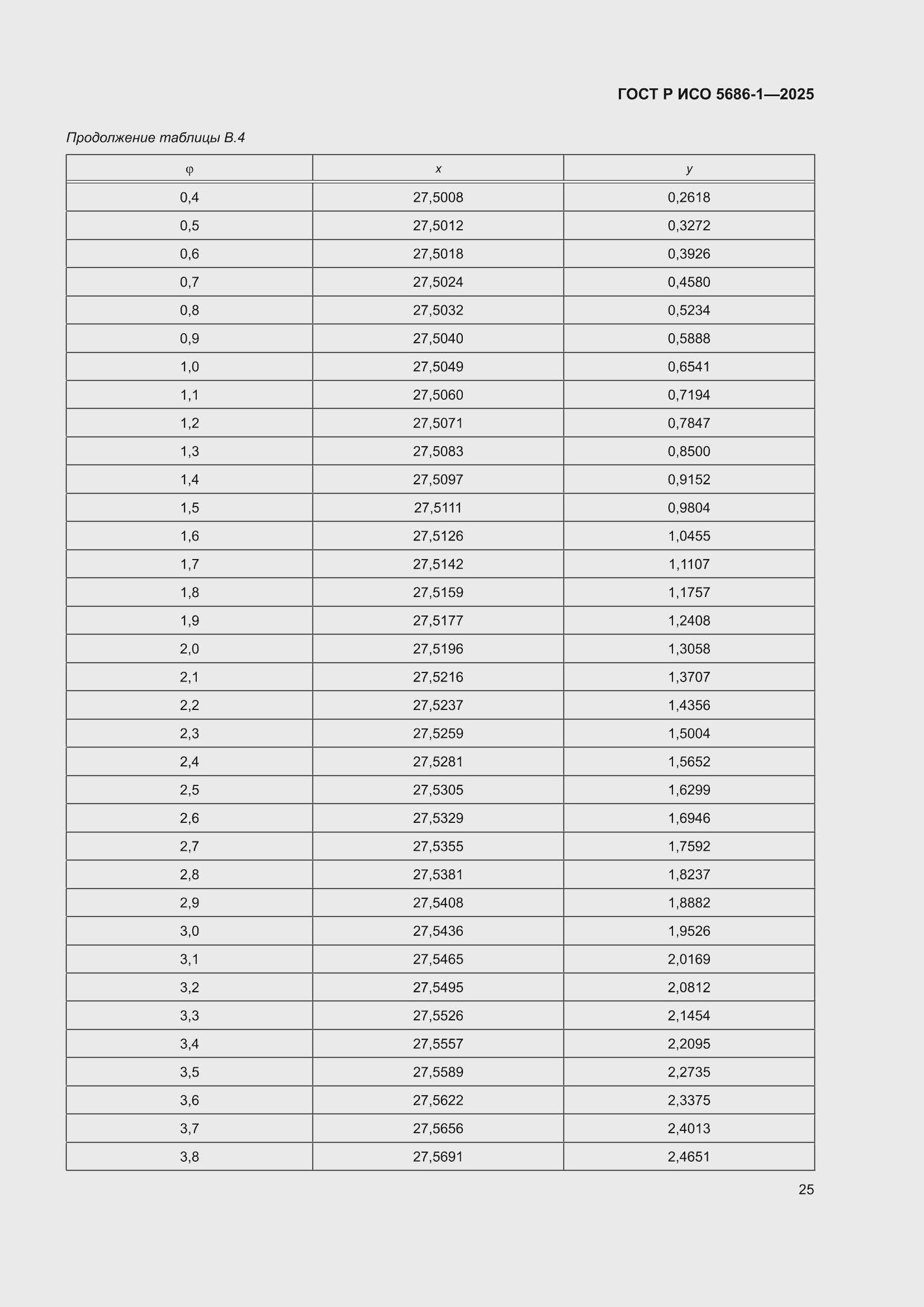

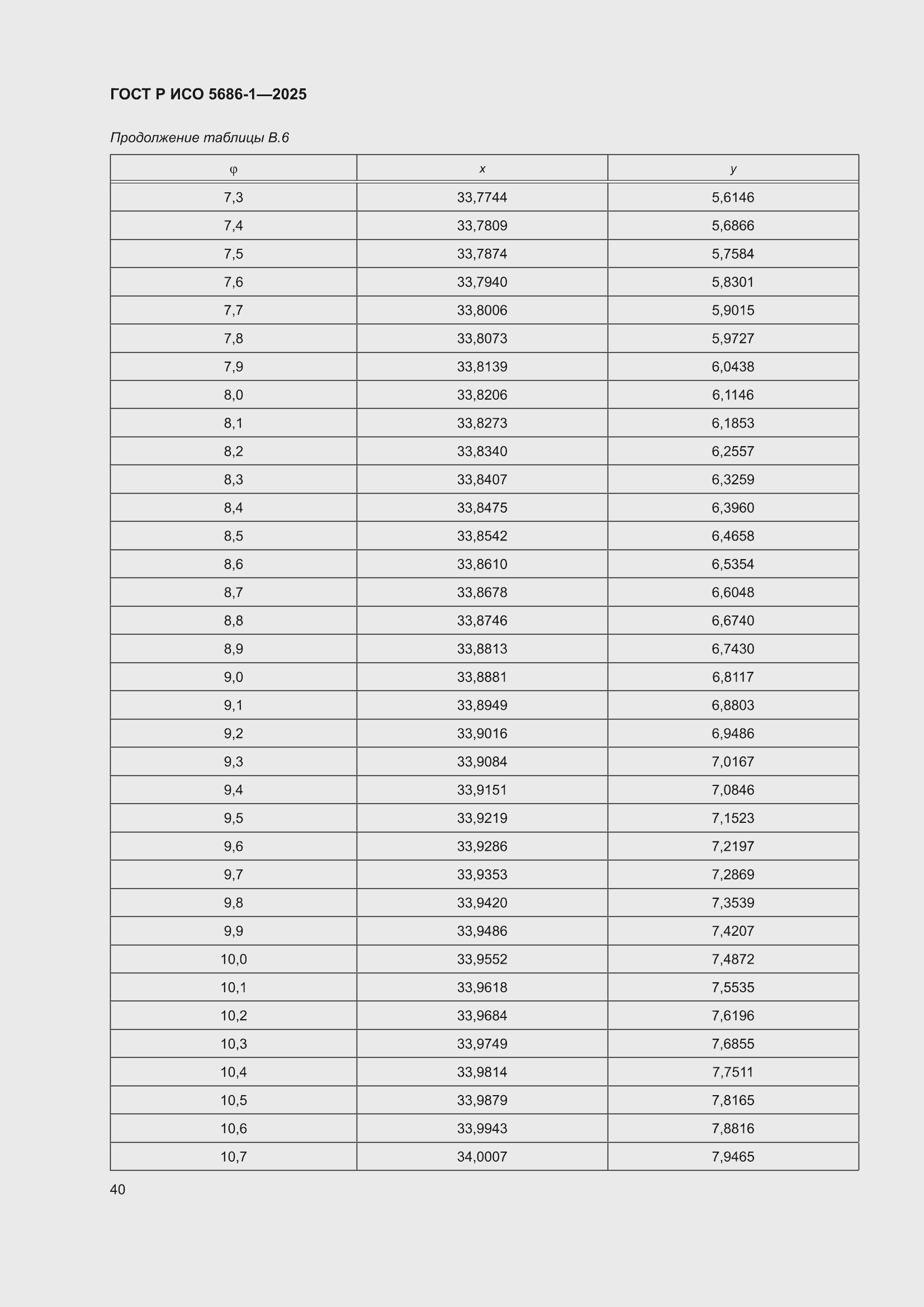

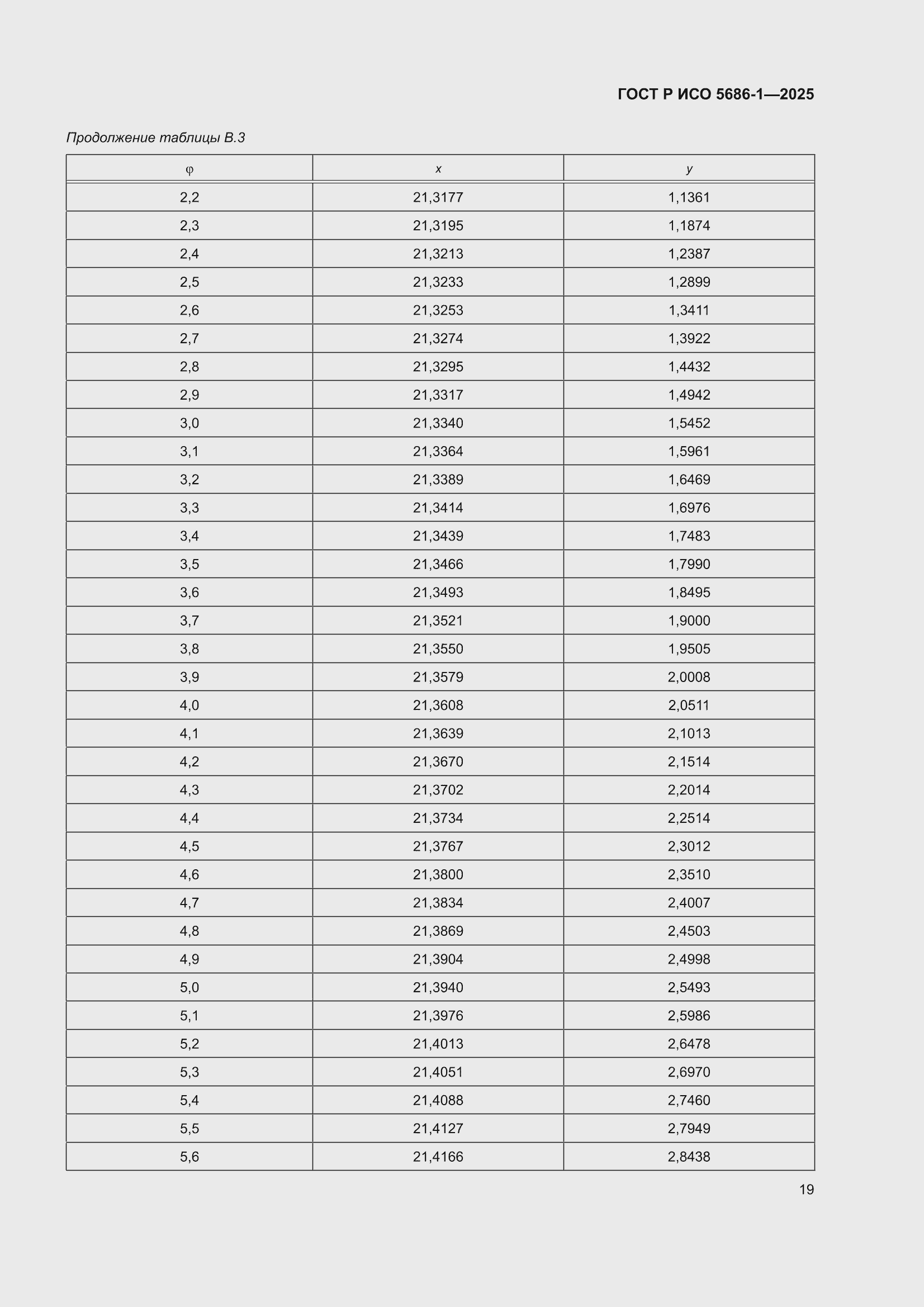

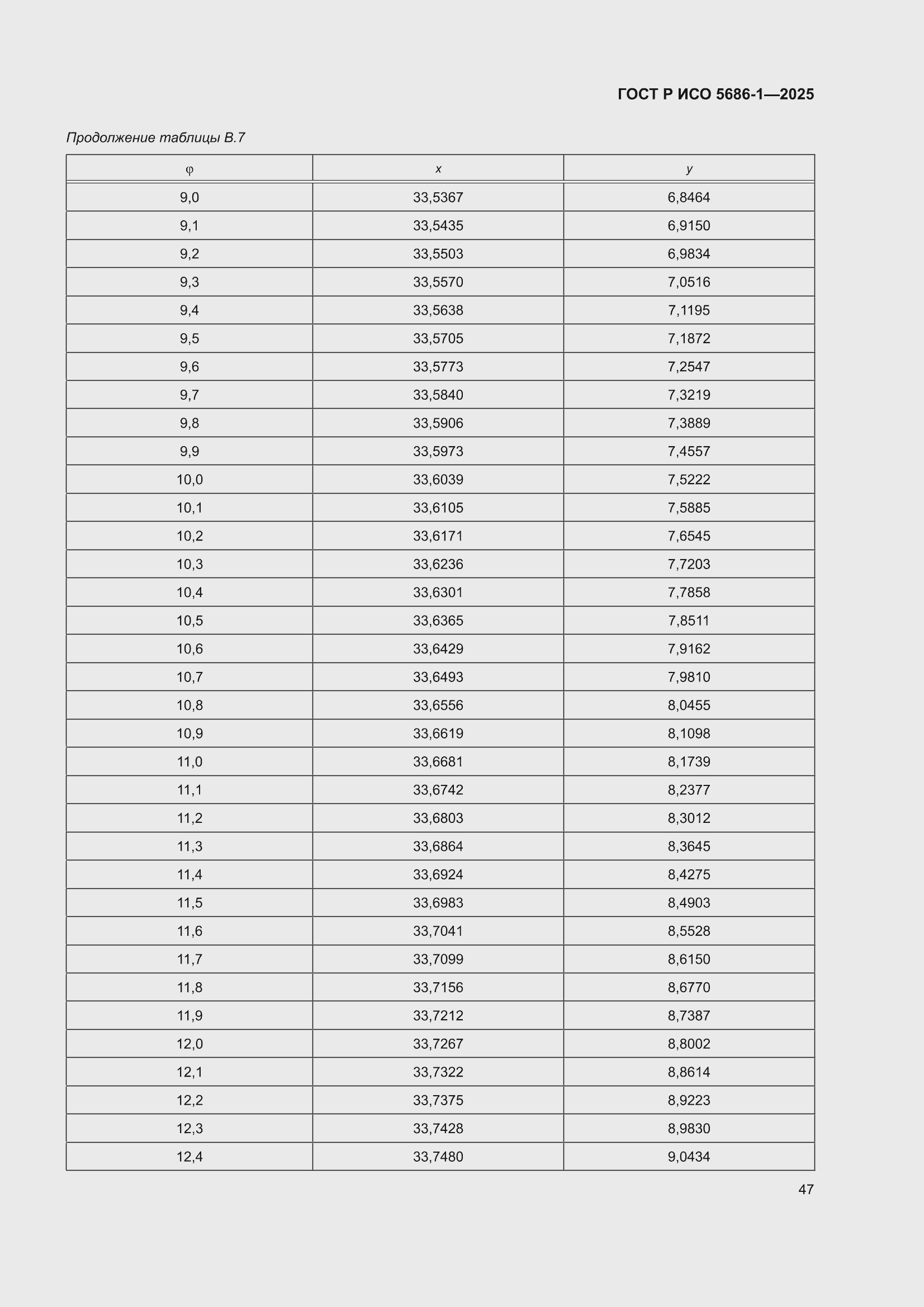

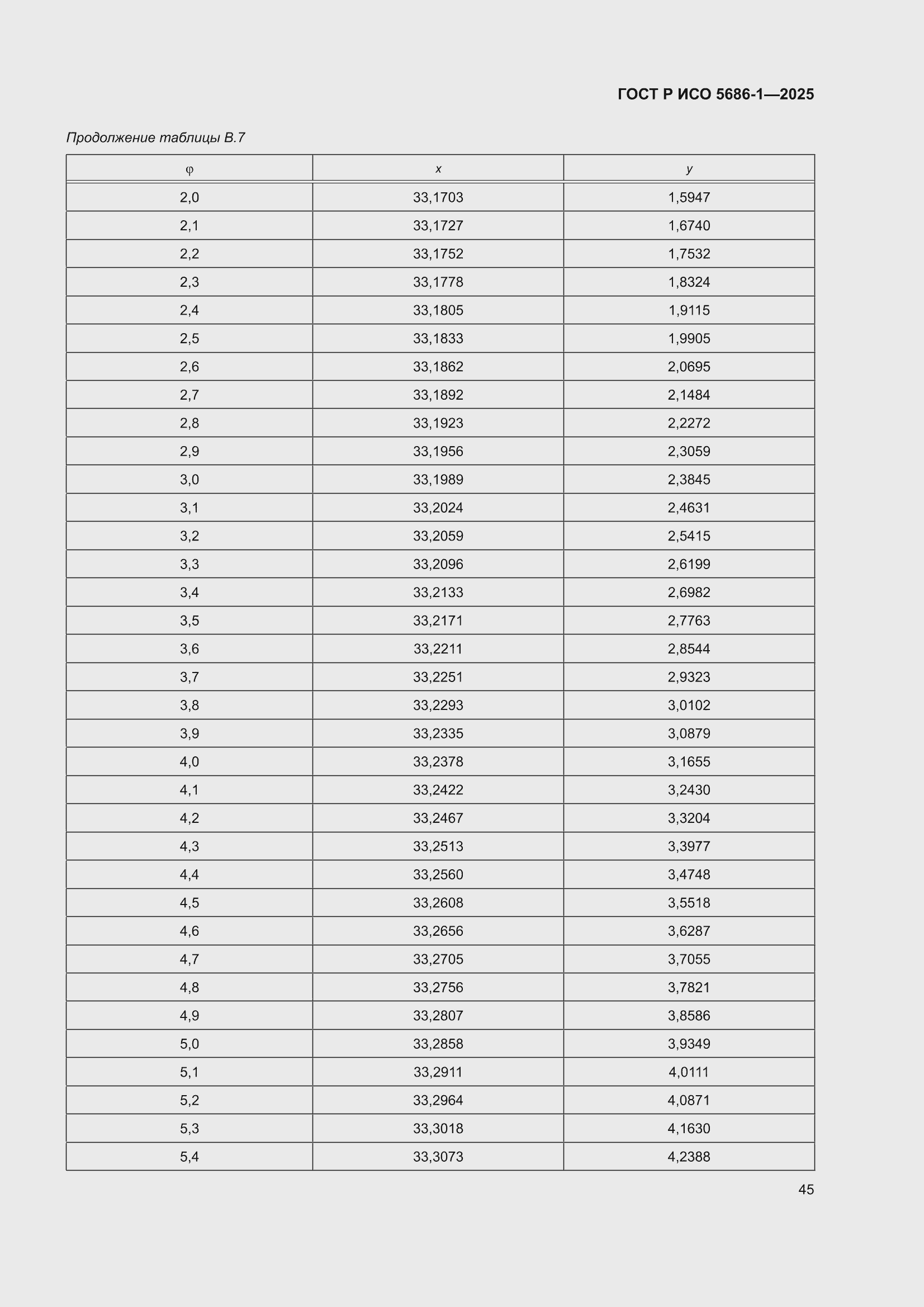

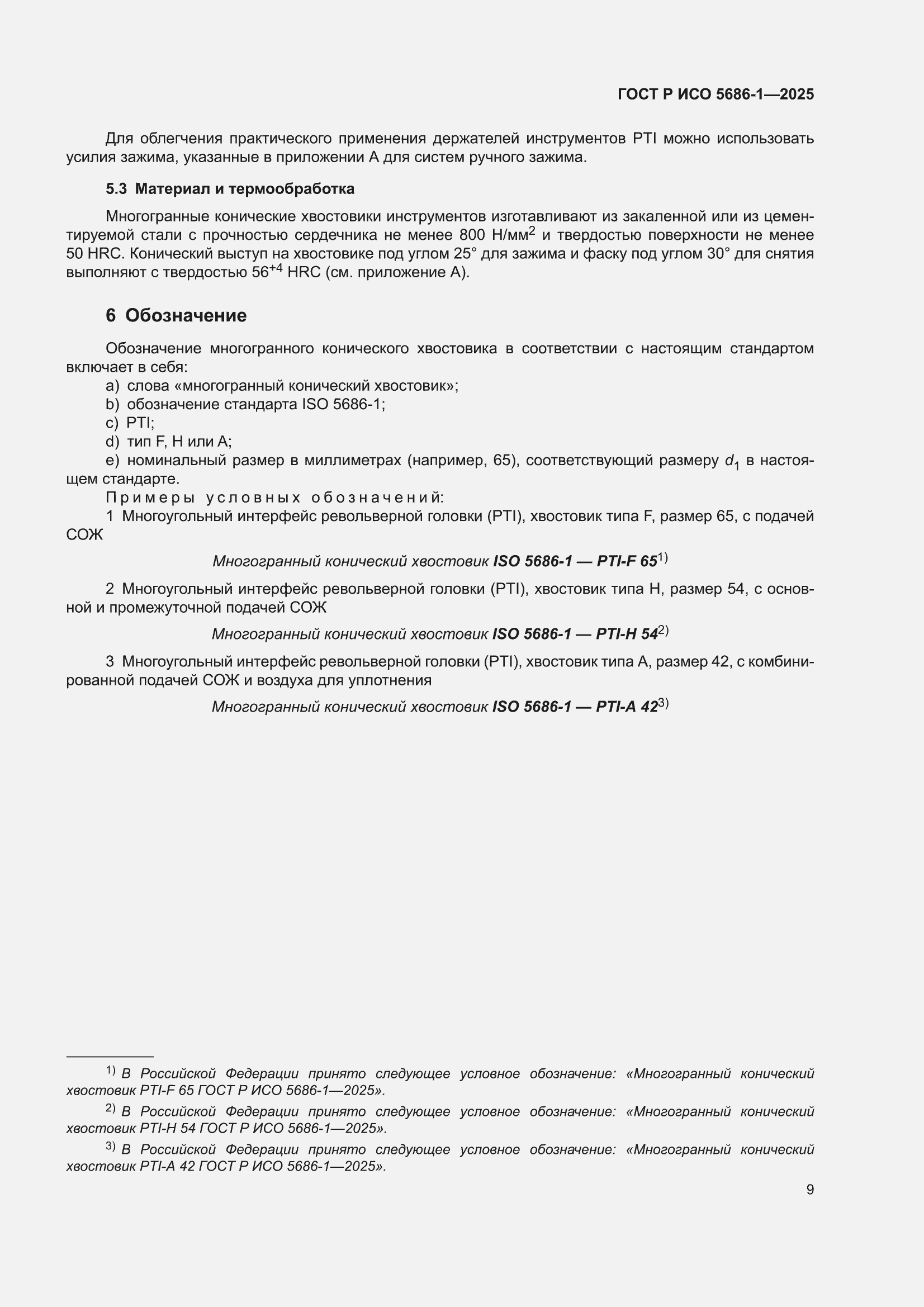

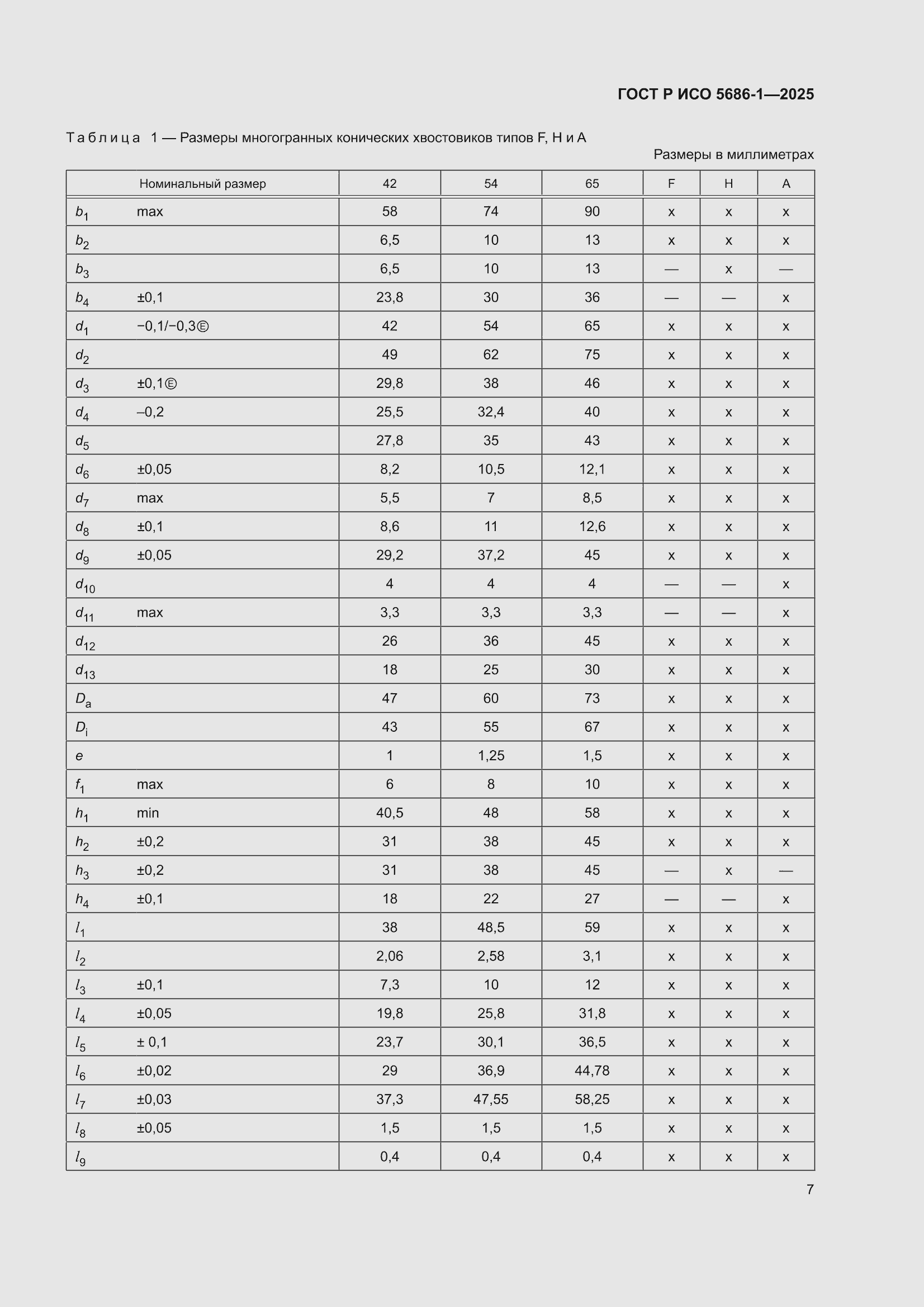

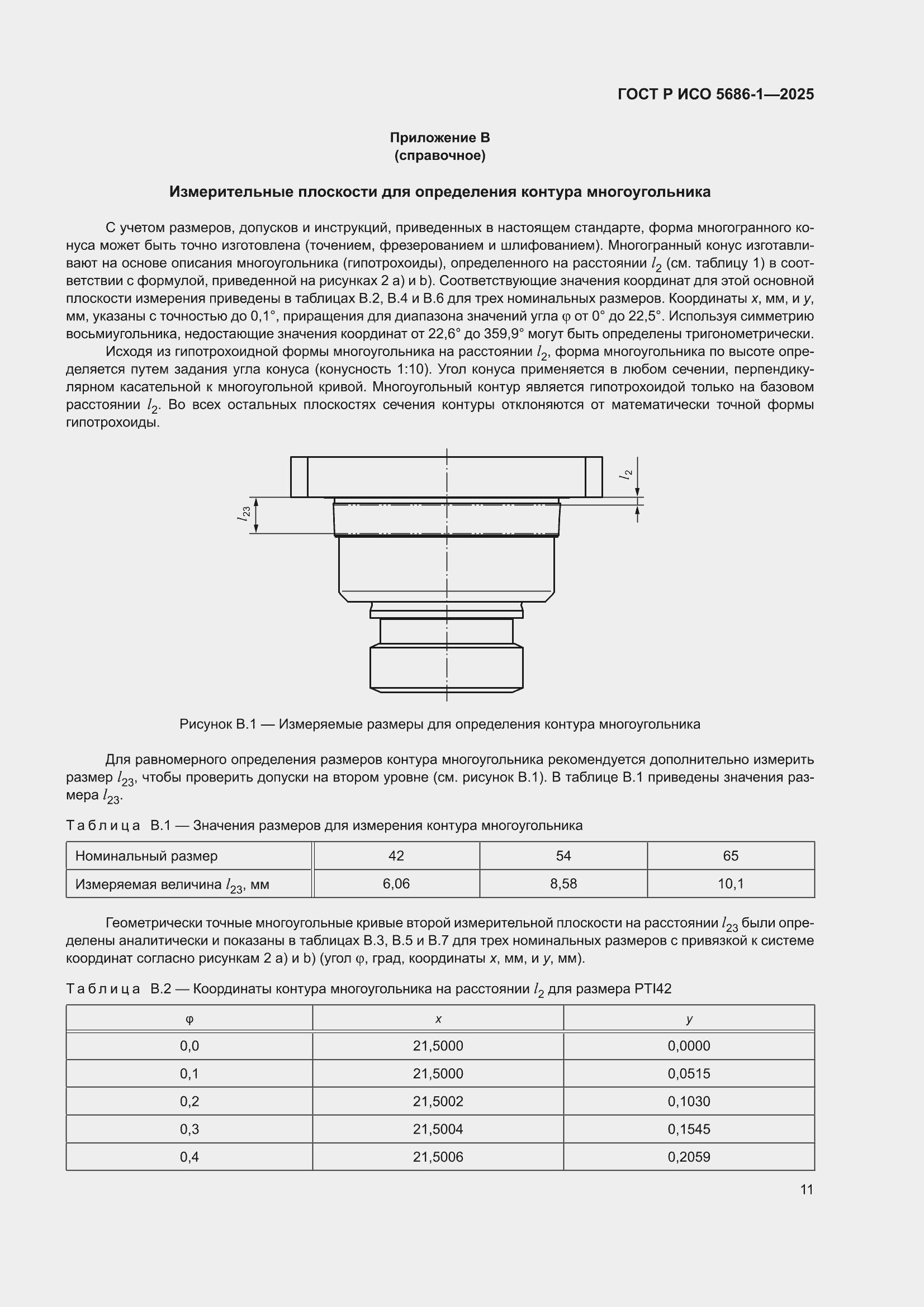

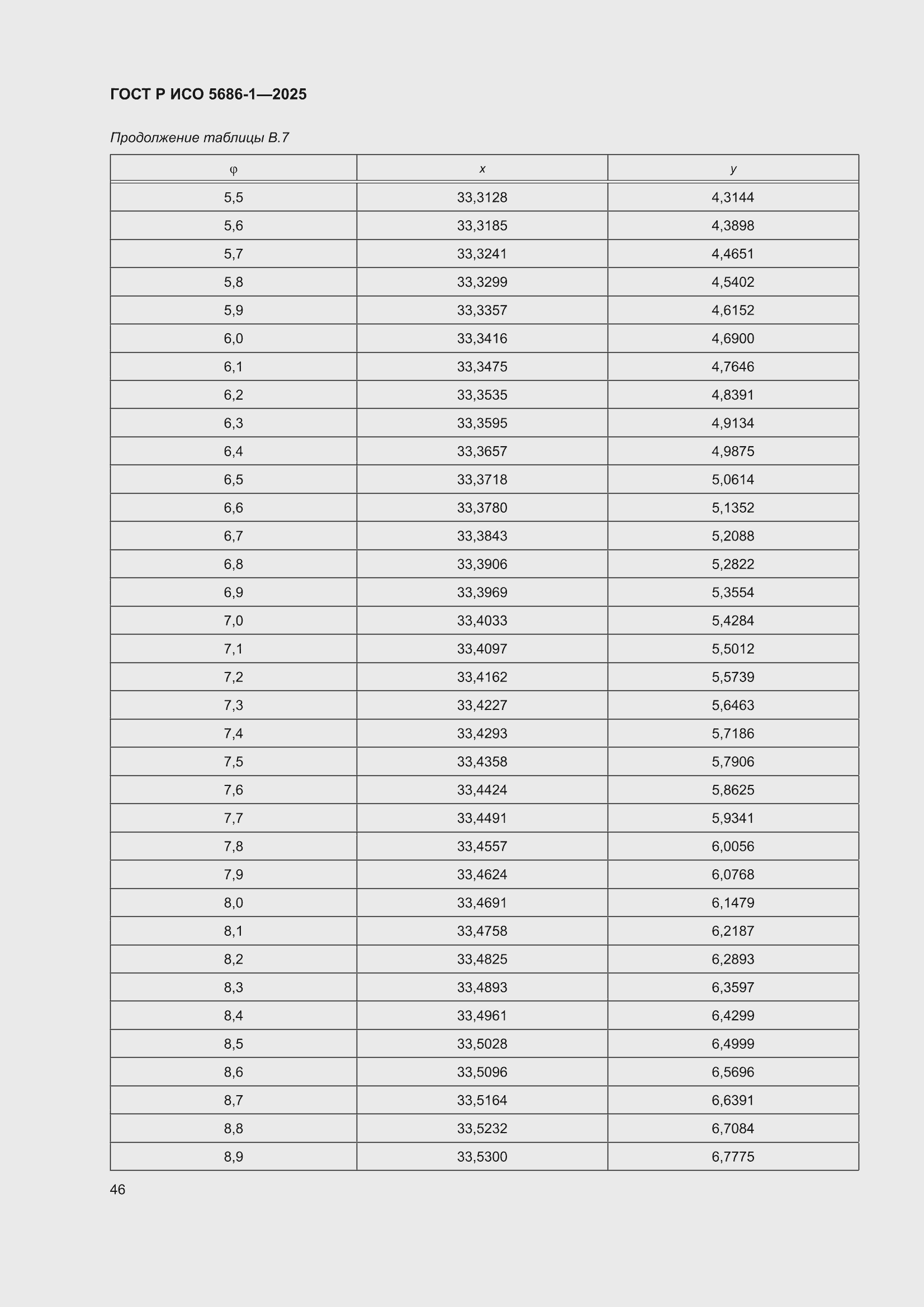

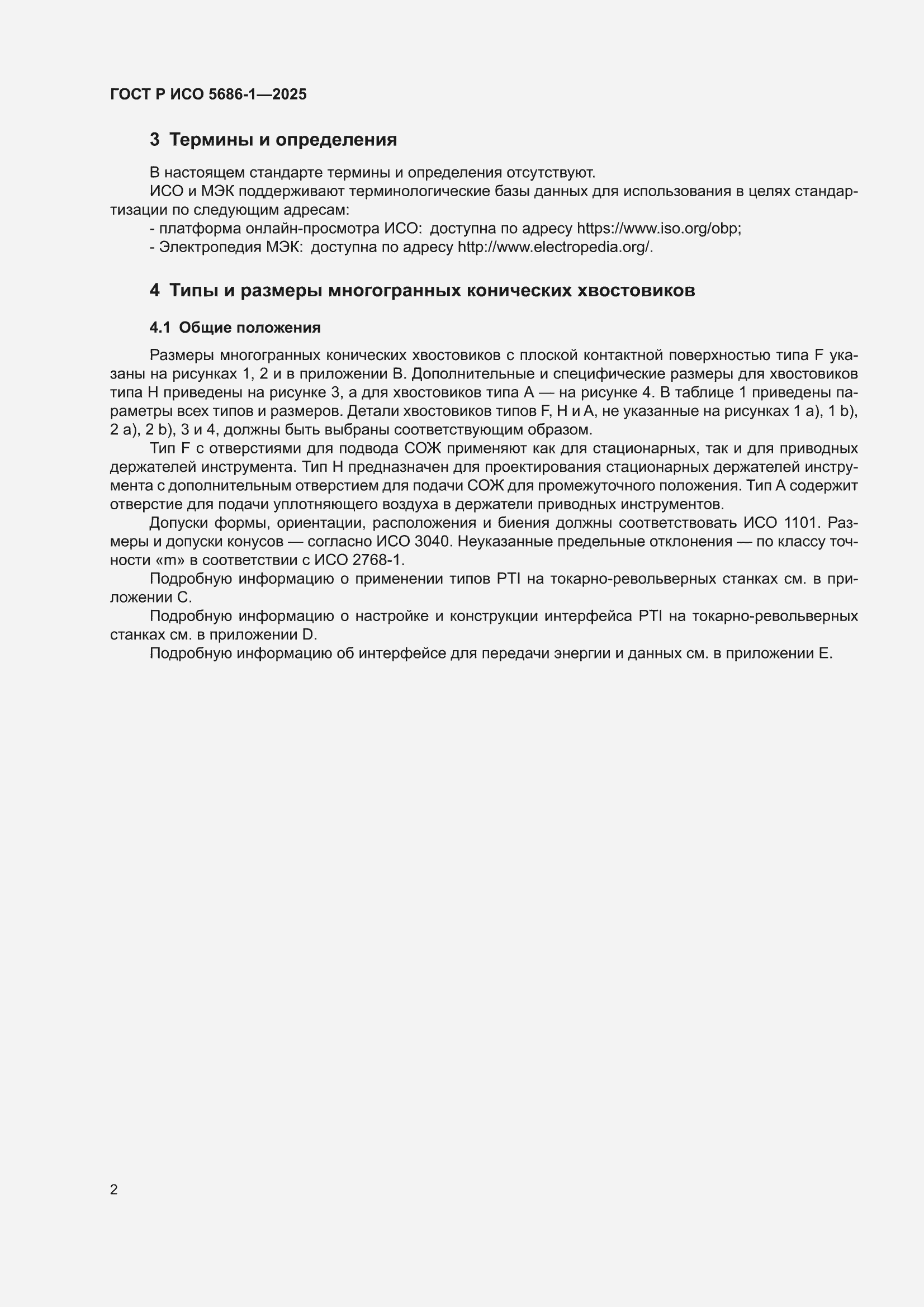

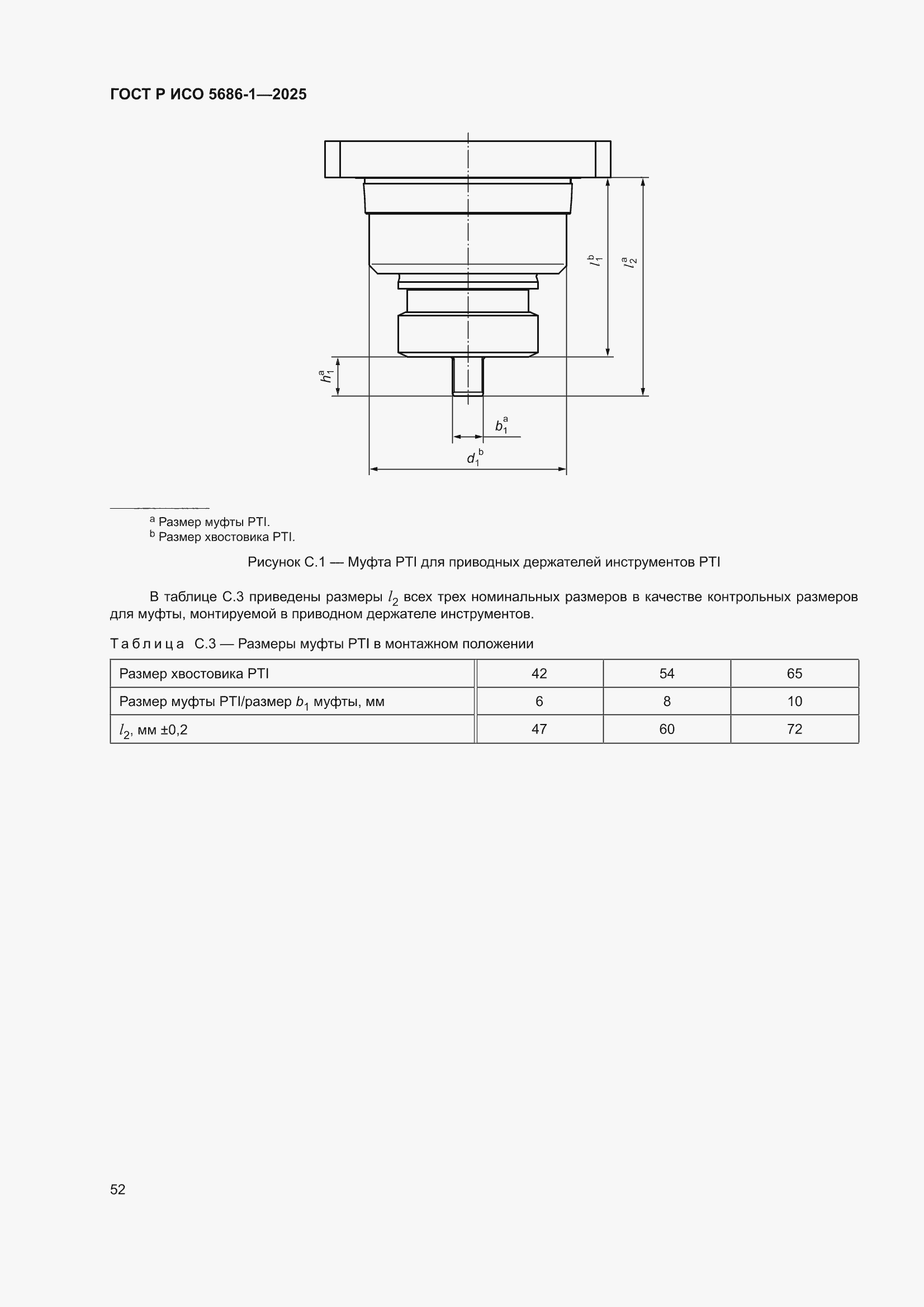

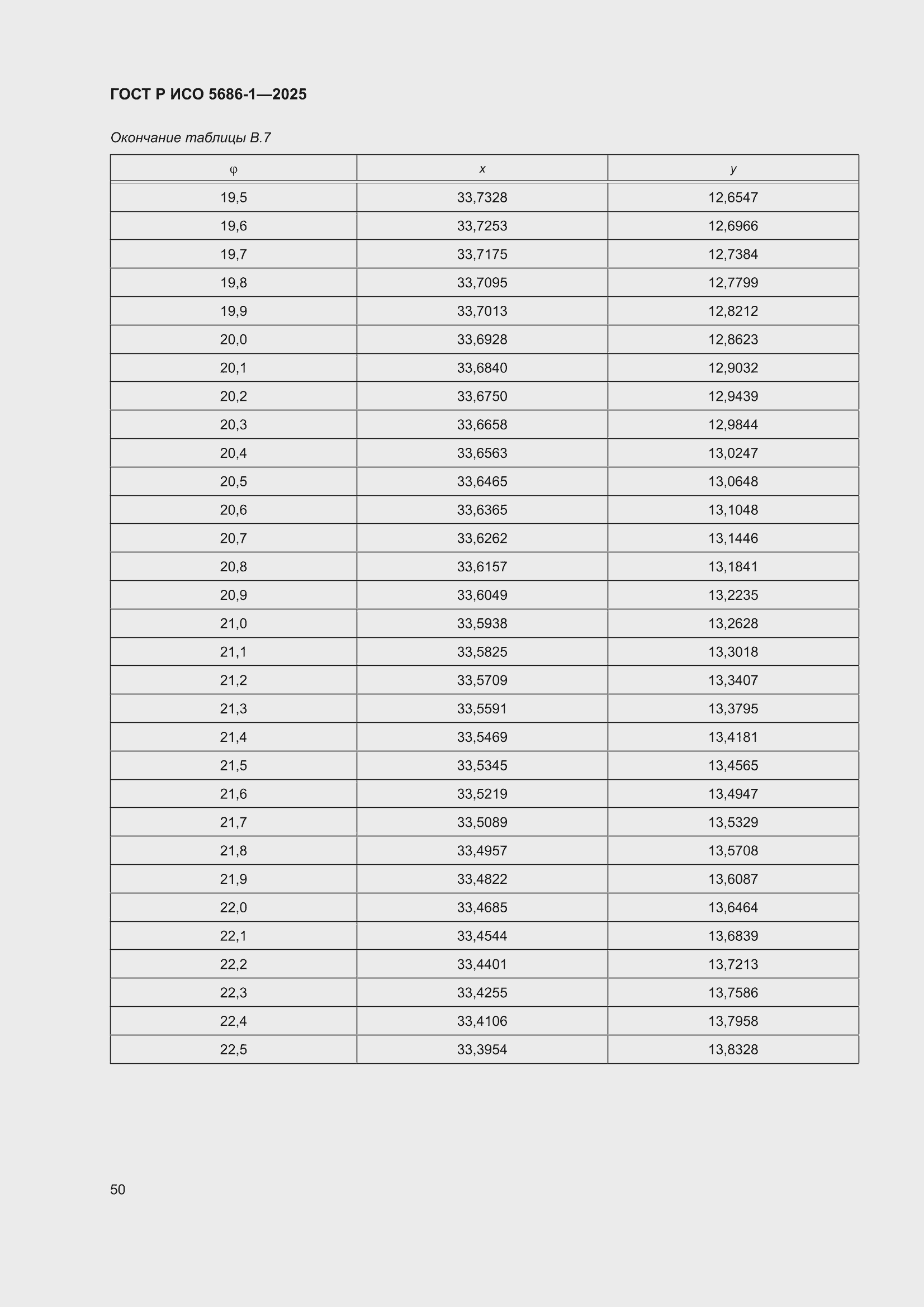

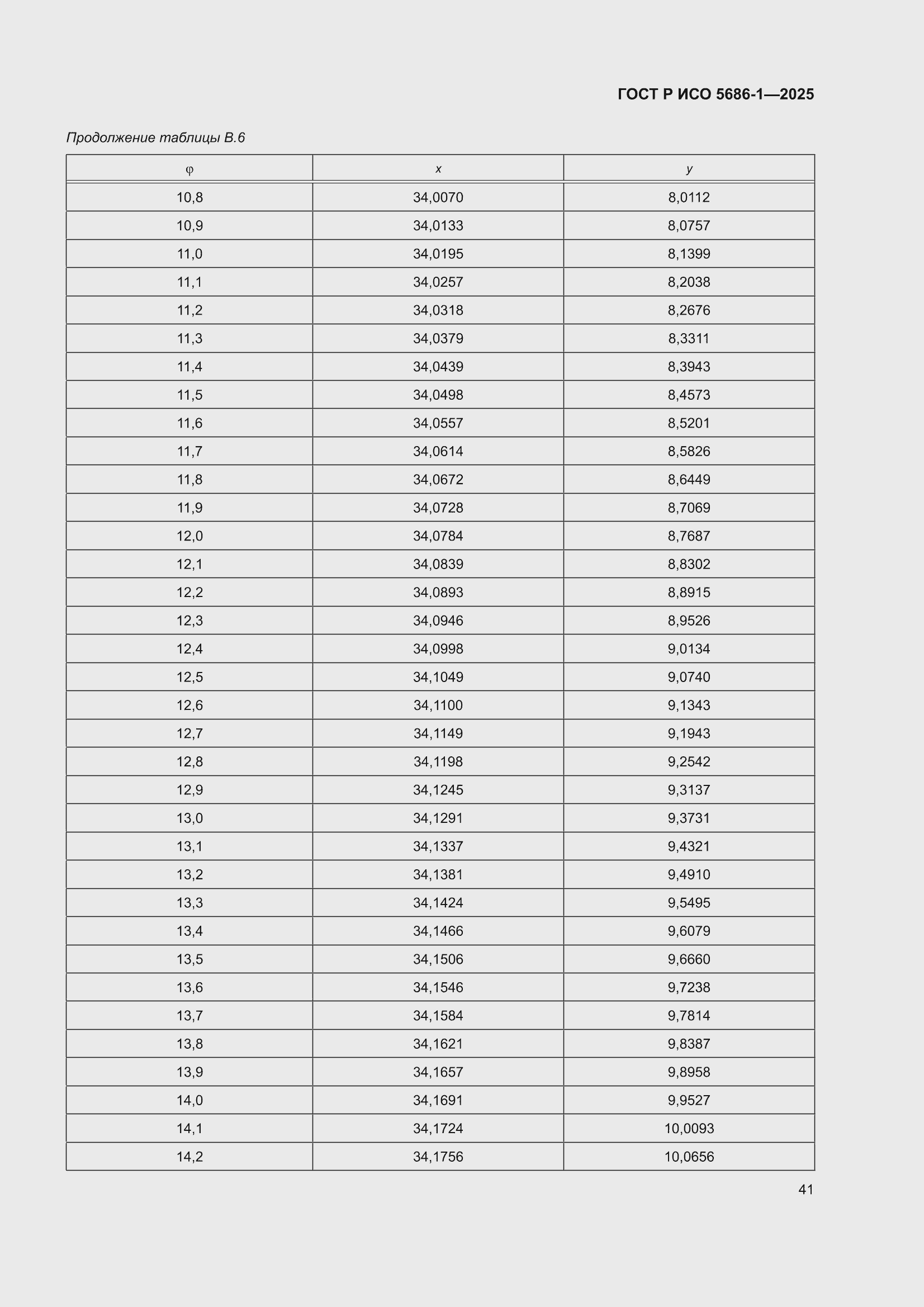

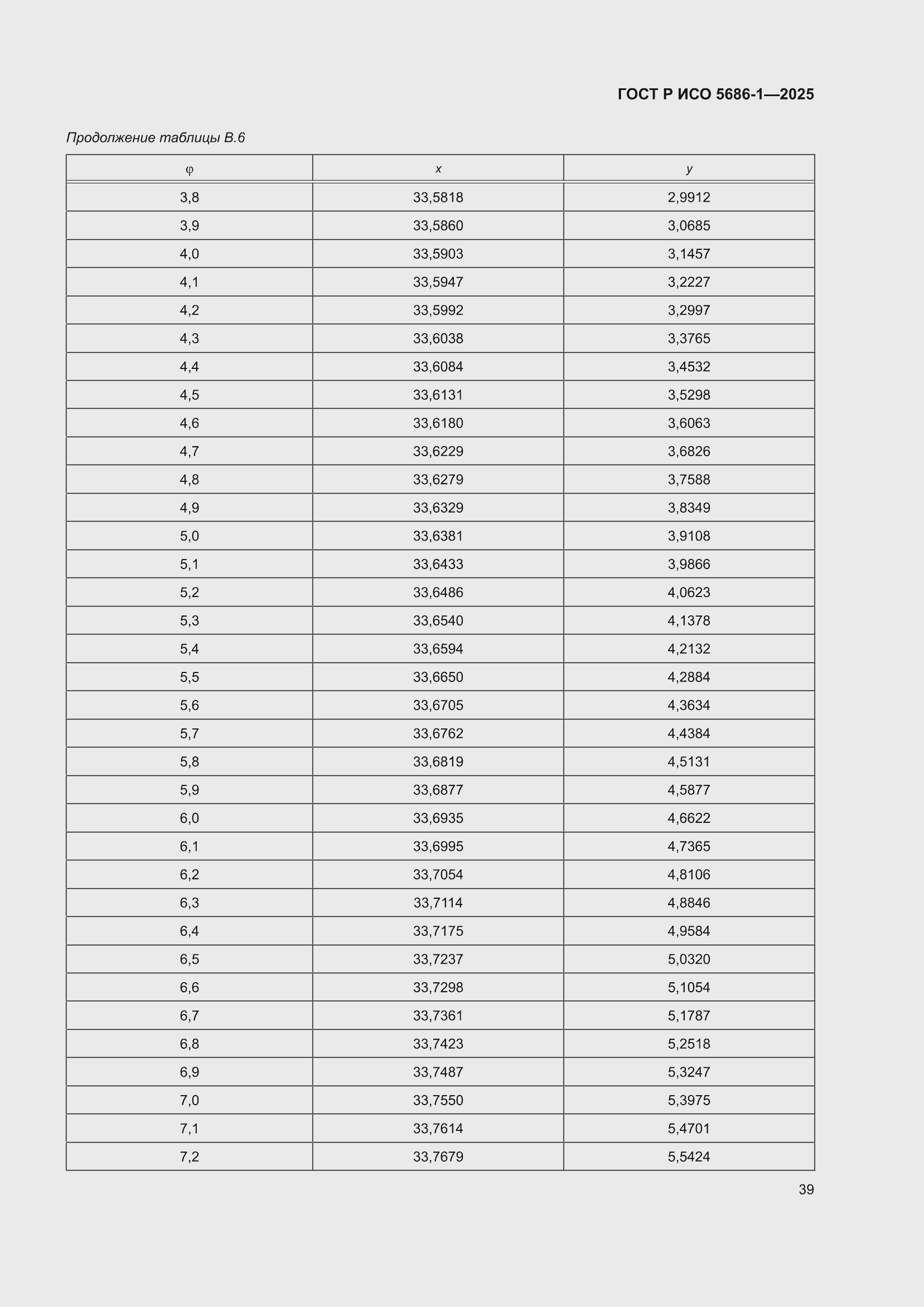

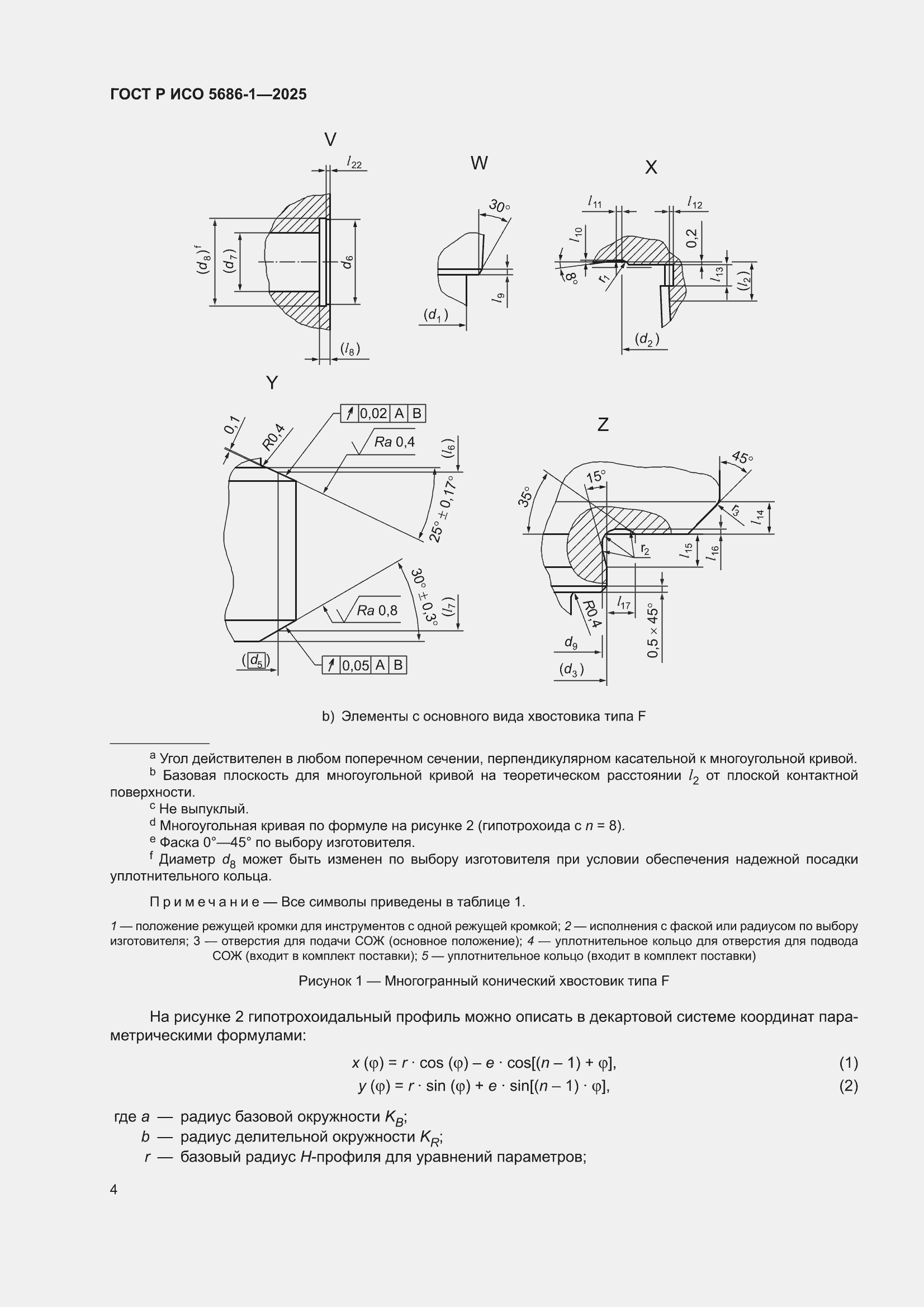

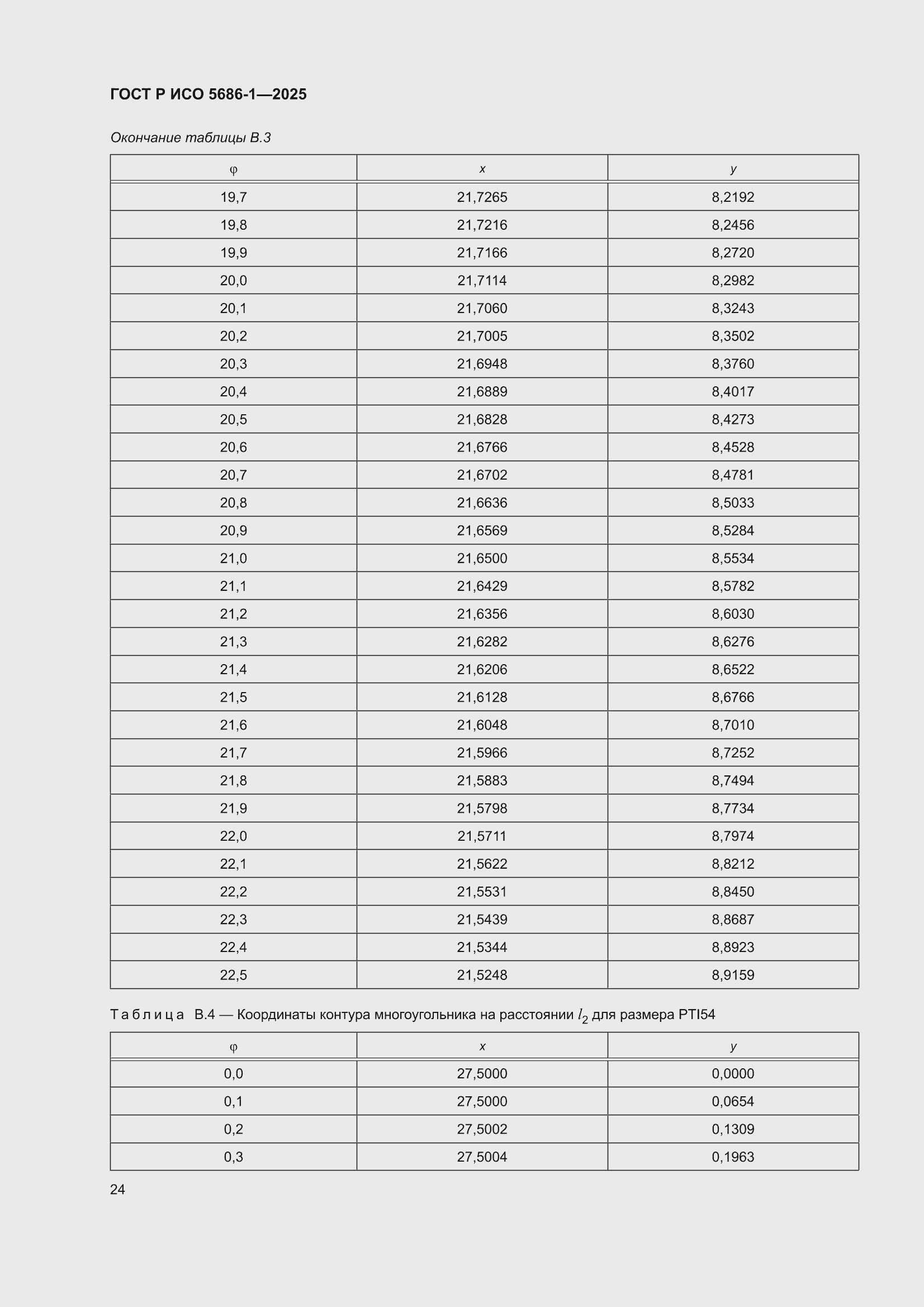

| Область и условия применения: | Настоящий стандарт устанавливает размеры многогранных конических хвостовиков с плоской контактной поверхностью. Эти хвостовики являются частью соединительного интерфейса PTI со стороны инструмента к держателю инструмента (не вращающегося в процессе резания) станков (например, токарно-револьверных, токарных центров). В настоящем стандарте рассмотрены три типа интерфейса держателя инструмента, которые различаются по торцевым контактным поверхностям. Сами хвостовики держателей инструментов имеют одинаковую конструкцию для всех типов: - хвостовик типа F на торцевой контактной поверхности имеет два отверстия для подачи смазочно-охлаждающей жидкости (СОЖ) (F означает «жидкость») для использования в двух установочных положениях (с возможным смещением на 180°); - хвостовик типа H на торцевой контактной поверхности имеет первое отверстие для подачи СОЖ в основном положении и второе отверстие для подачи СОЖ в промежуточном положении держателя инструмента (H означает «половина»). Для хвостовиков PTI типа H смещение установочного положения на 180° невозможно; - хвостовик типа А на торцевой контактной поверхности имеет два отверстия для основной подачи СОЖ и два дополнительных отверстия для подачи уплотняющего воздуха в держатель инструмента (приводной инструмент) (A означает «воздух»). Возможно смещение установочного положения на 180°. Прямой пружинный штифт входит в состав держателя и предотвращает неправильную вставку |
|---|
